Intro
2024暑假在瑋奕設計實習的一個多月讓我感觸很深。在實習期間 學到的很多，除了圖學，施工，材料認識等，我認為讓我印象最深
刻的是方Sir在跟我們開會討論設計的過程中會時不時分享一些人
生價值，這對我而言是未來提升自己的養分。同時，在實習期間以 及曾經上課過程都認為方Sir在設計的思考和邏輯都是很有脈絡的
。在設計與美感上，我一直都很喜歡瑋奕設計的風格，也是我未來 會一直學習的方向。
Skills
AutoCad
Sketch Up
D5 Render Photoshop
Illustrator
Others: Photography
Awards
2023 長榮航空ESG環保創新設計競賽-空間設計組
2024 長榮航空ESG環保創新設計競賽-空間設計組
2024 TSID 新居住時代-住宅銷售中心設計
2025 東南盃-全國數位創意設計競賽
Others:
111-2 學期 室內設計（二）
112-1 學期 室內設計（三）
112-2 學期 室內設計（四）
113-1 學期 室內設計（五）
113-2 學期 室內設計（六）
優選
銅獎
設計大獎
銅獎 佳作
Contents Grow into...
當空間學會成長，它能帶來多少價值
Reflection
以相機五棱鏡反射結構轉化為空間動線
靜謐邊緣
安靜與喧嘩之間，一個讓人感到平靜而又不孤立於外界的靜心場域
圖學/施工圖
施工圖作業練習
Grow into...
當空間學會成長，它能帶來多少價值 業主設定為一位65歲獨居老人，社會 住宅租約最高可達12年之久。對於老 人而言，輕微的碰撞或意外都有可能 使他的身體在短時間內變得生活無法 自理。即使排除意外的發生，隨著身 體機能的老化，也會影響他們的作息 。針對老人的作息與身體的改變作為 設計基礎，將空間設定為可隨著使用 者年齡增長和需求改變而“成長”的 空間。
健康期
障礙期
臥床期
生活上可以獨立自主，行動方便，不 需要他人照顧。空間需求上只需要一 間臥室，客廳，廚房，餐廳，廁所等 機能。
空間機能明確，除了獨居老人以外， 也適合出租給符合資格的小家庭，學 生，或其他低收入戶。
受意外或身體衰老造成生活不便，需 要依靠輪椅或拐杖輔助行動。短期內 有需要他人照顧的可能性。
空間上需提供客房供看護人員休息。
沙發可轉換成單人床使用。透過拉門 將客廳劃分成獨立臥室。
長時間臥床，生活上無法自理，需要
看護人員長時間照顧與陪伴。空間上
需要將看護人員的休息區和主臥結合 在同一空間中，方便24小時照顧。
將主臥的可移動墻面推至客廳擴大主 臥空間，沙發床從另一側放下。

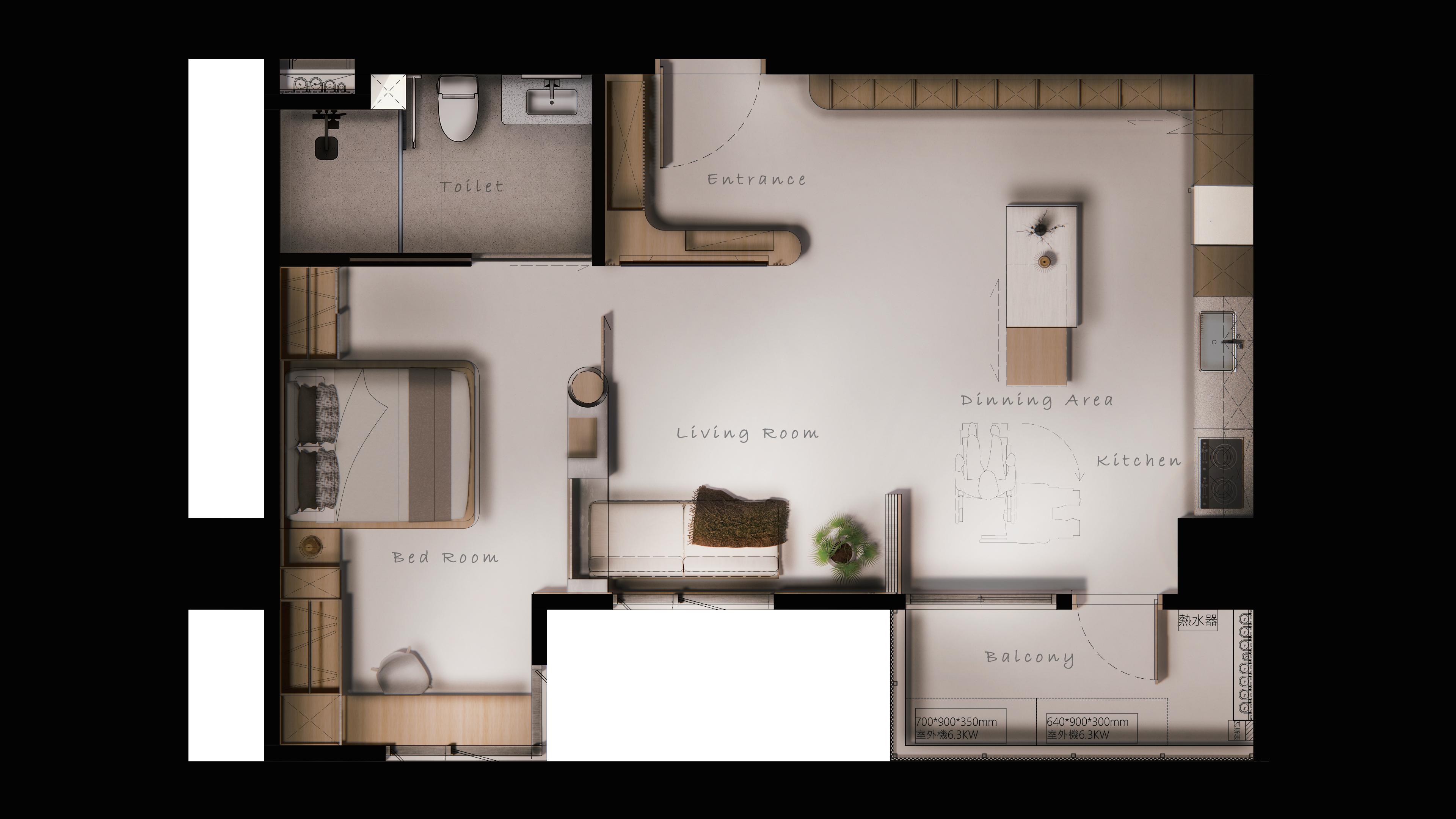

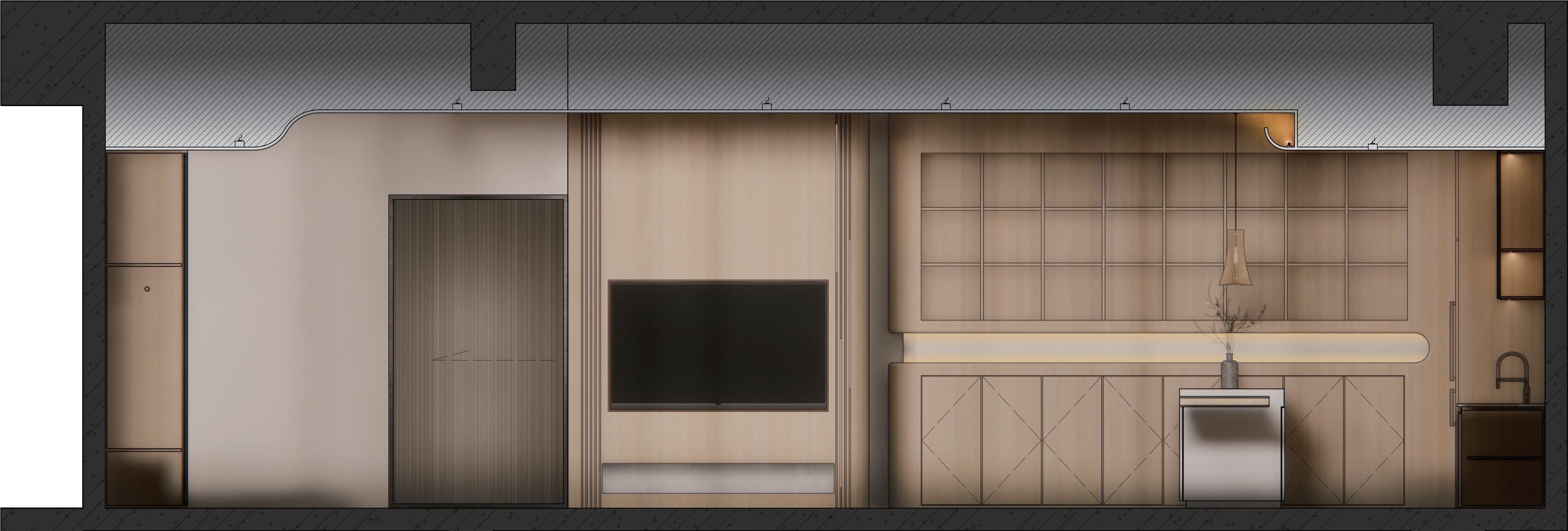

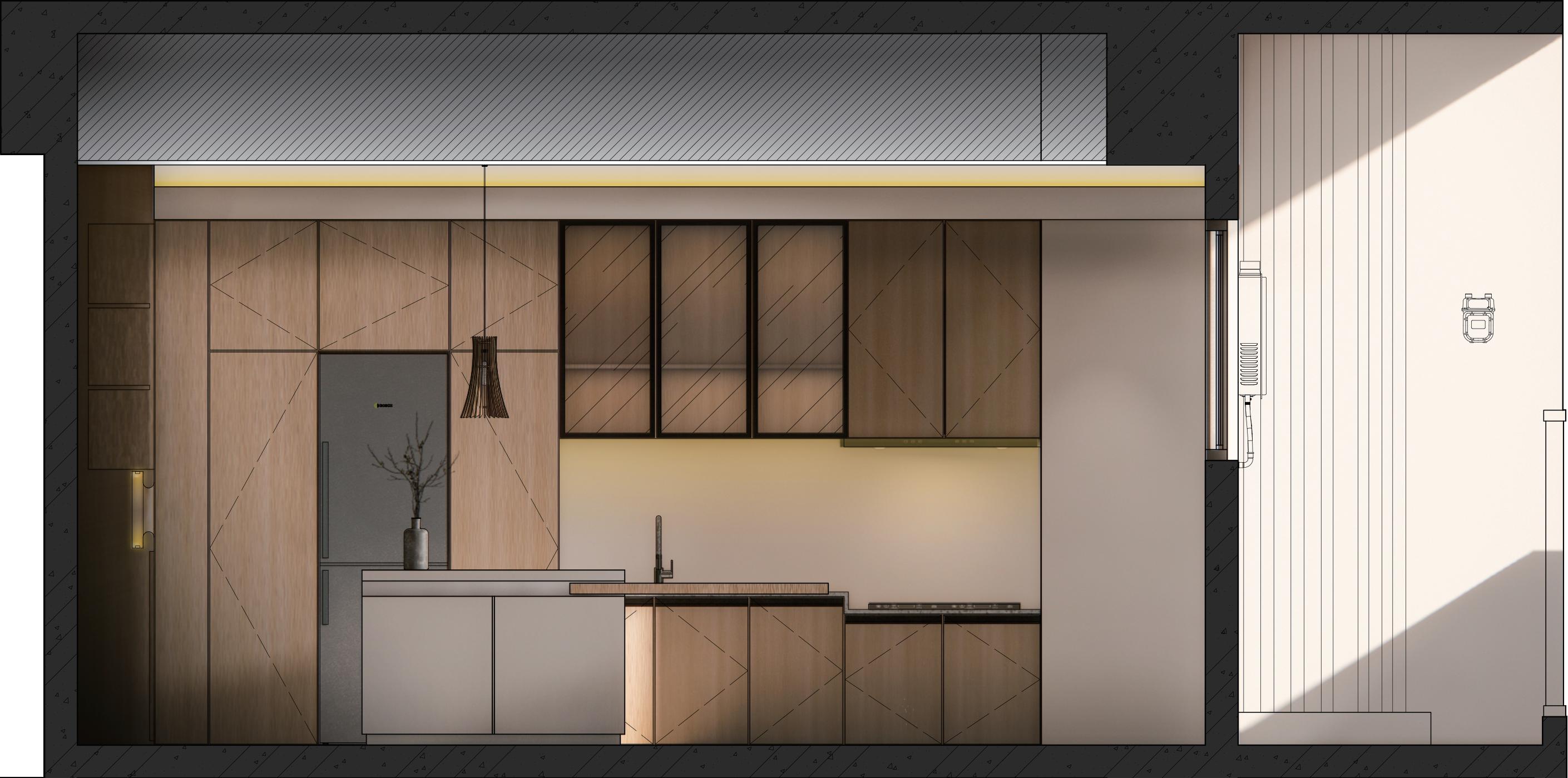

平面配置圖 剖立面圖

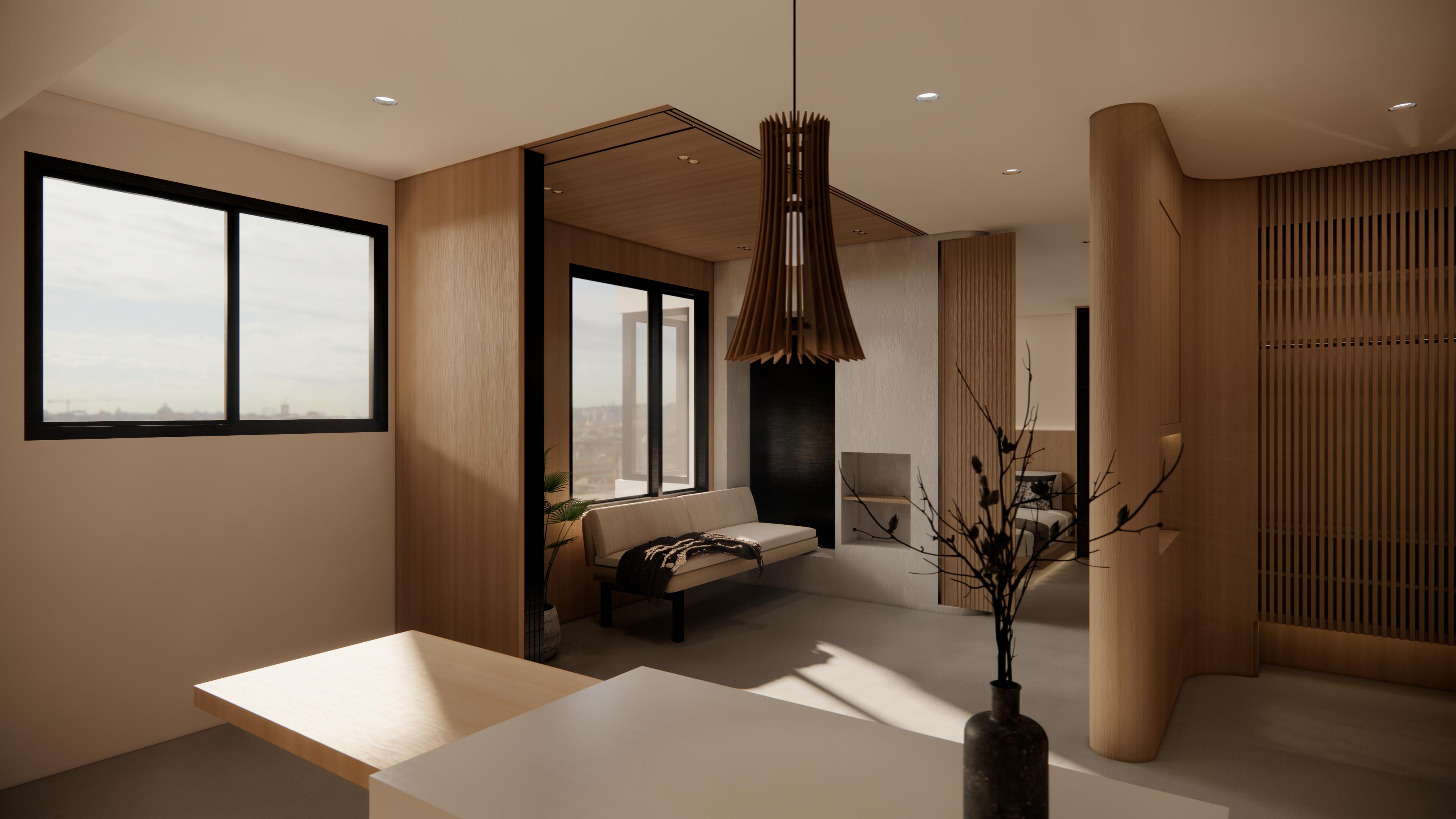

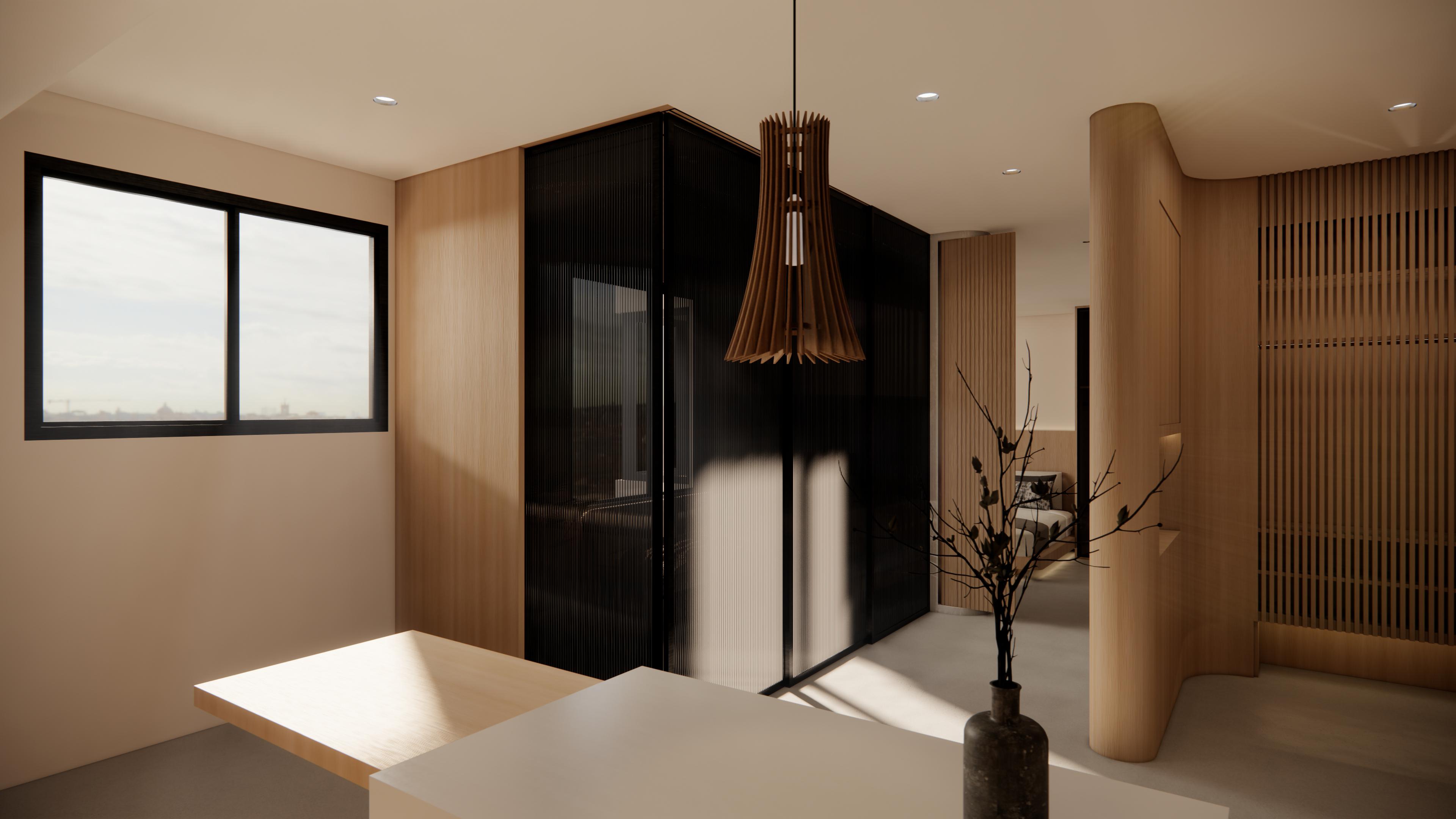

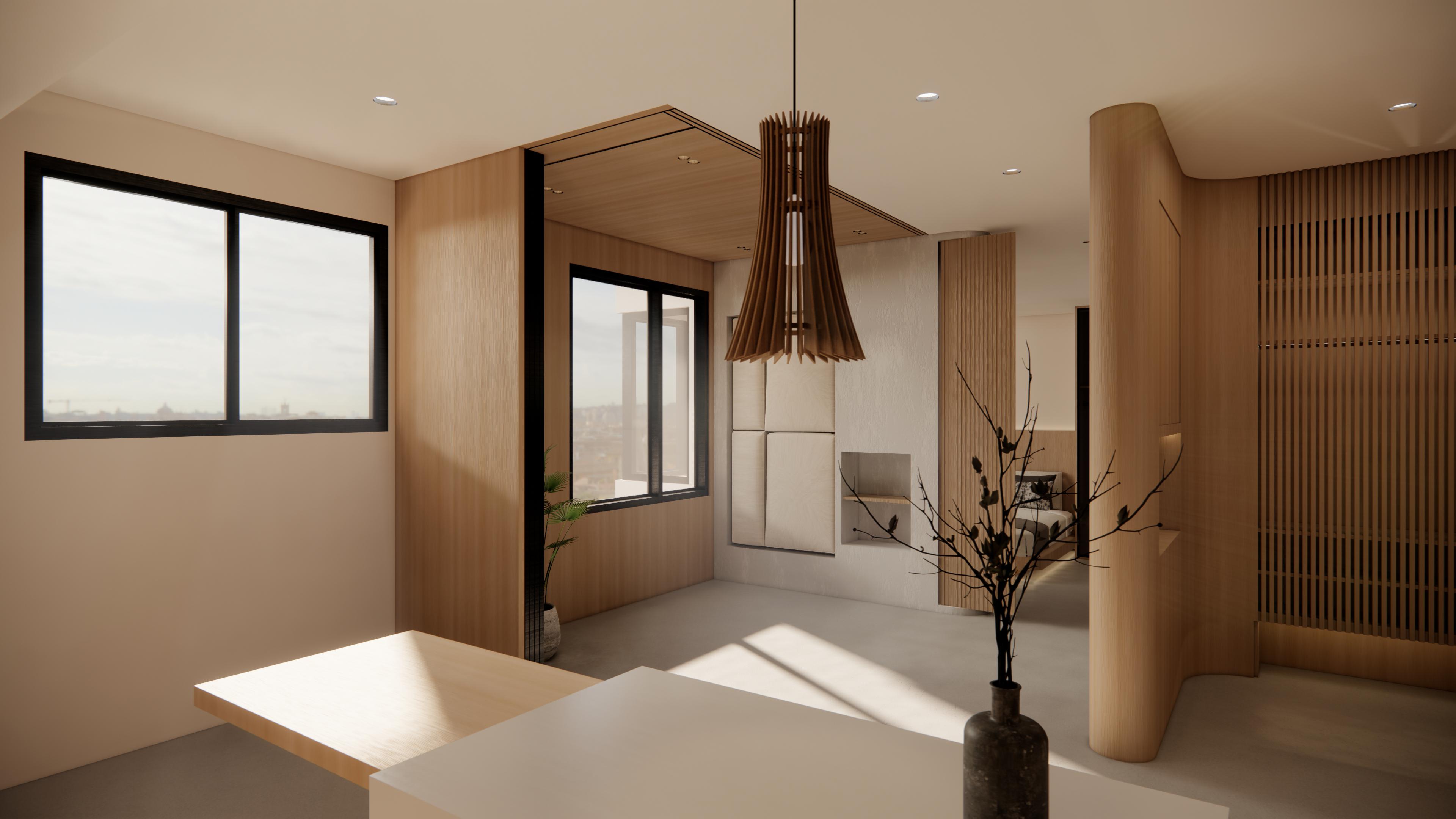

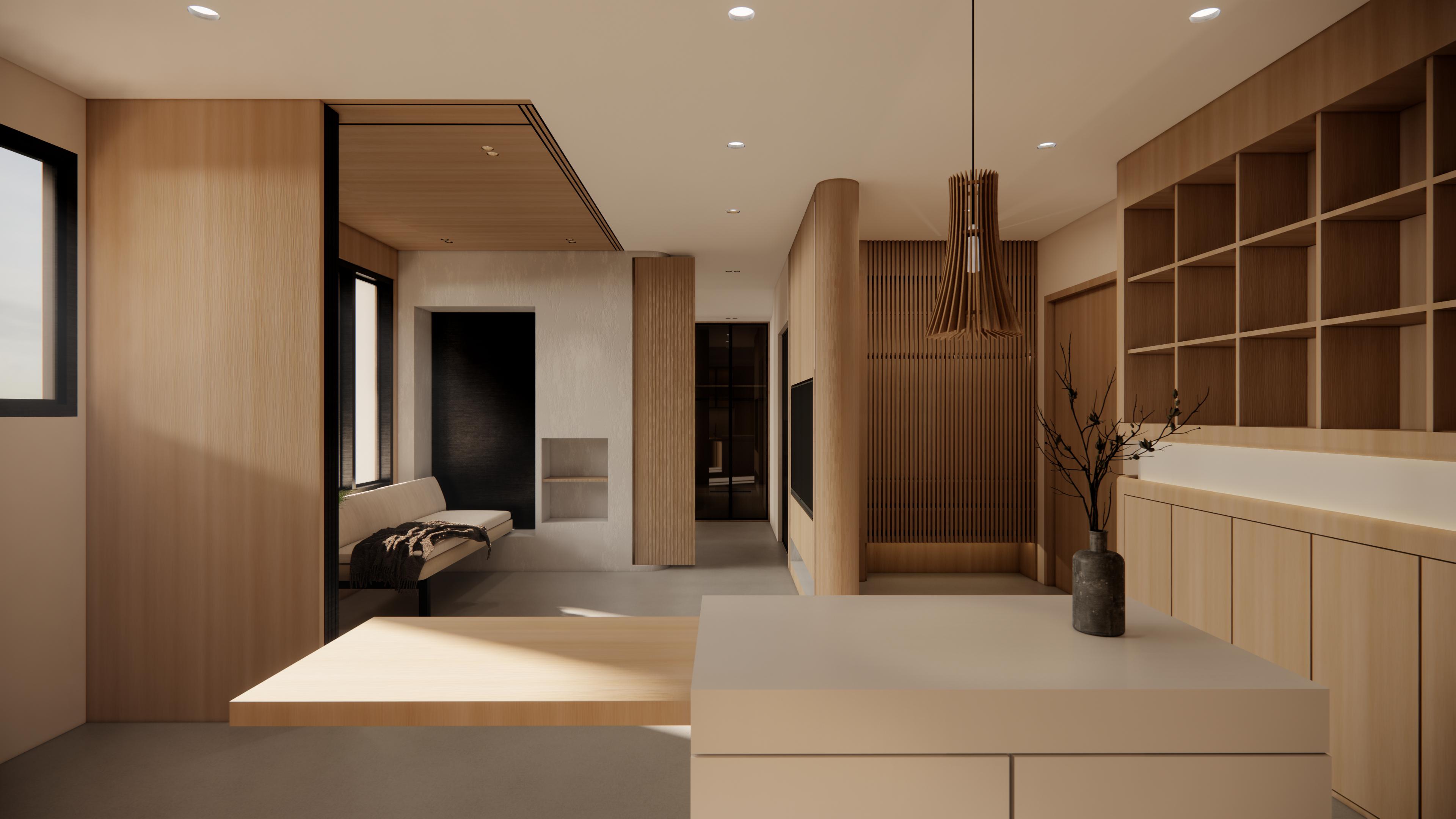

空間透視圖
Reflection
以相機五棱鏡反射結構轉化為空間動線
【DIGIPHOTO】是一家以分享攝影 知識，產品資訊和攝影作品的網路出 版社。一張照片的拍攝過程和成像原
理，是光線透過鏡頭鏡片，反光鏡，
五棱鏡，最後到取景器反射出來的。
以光線不斷反射的原理作為這次設計 的概念，將人的行走動線比喻成光線 的反射。以相機中反射次數最多的五 棱鏡造型用作空間動線及形體的切割 手法。

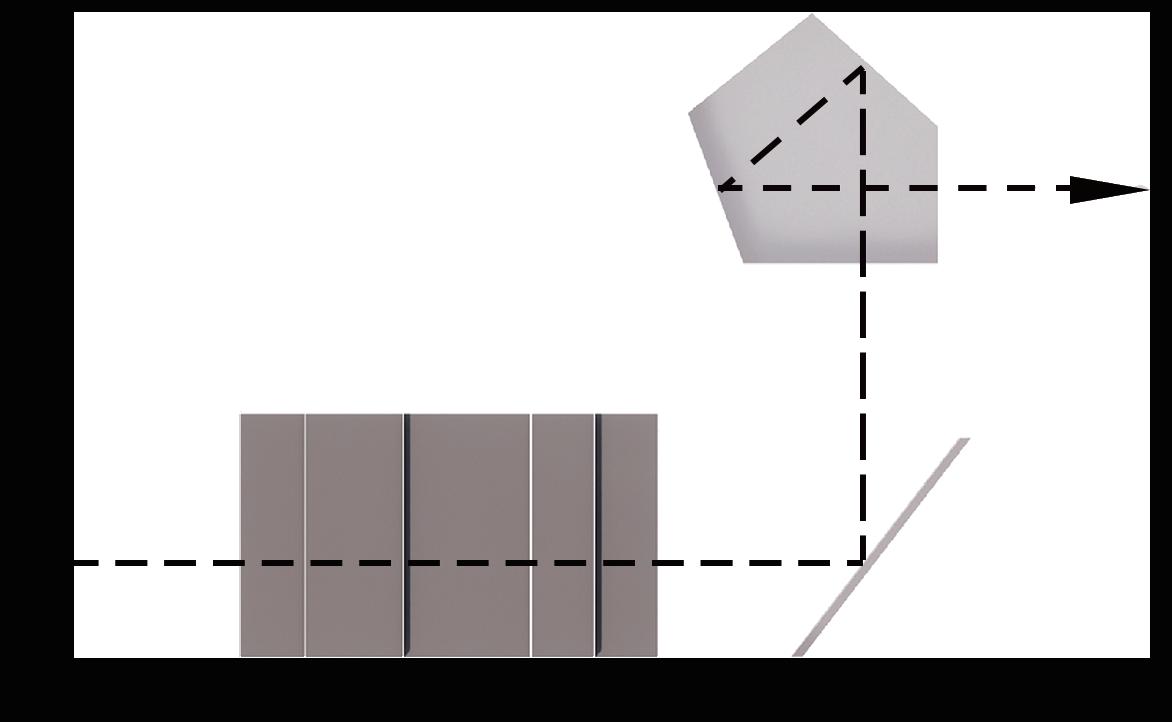

光線透過鏡頭鏡片， 反光鏡，五棱鏡將畫 面反射到取景器，最 後才被肉眼觀察到。

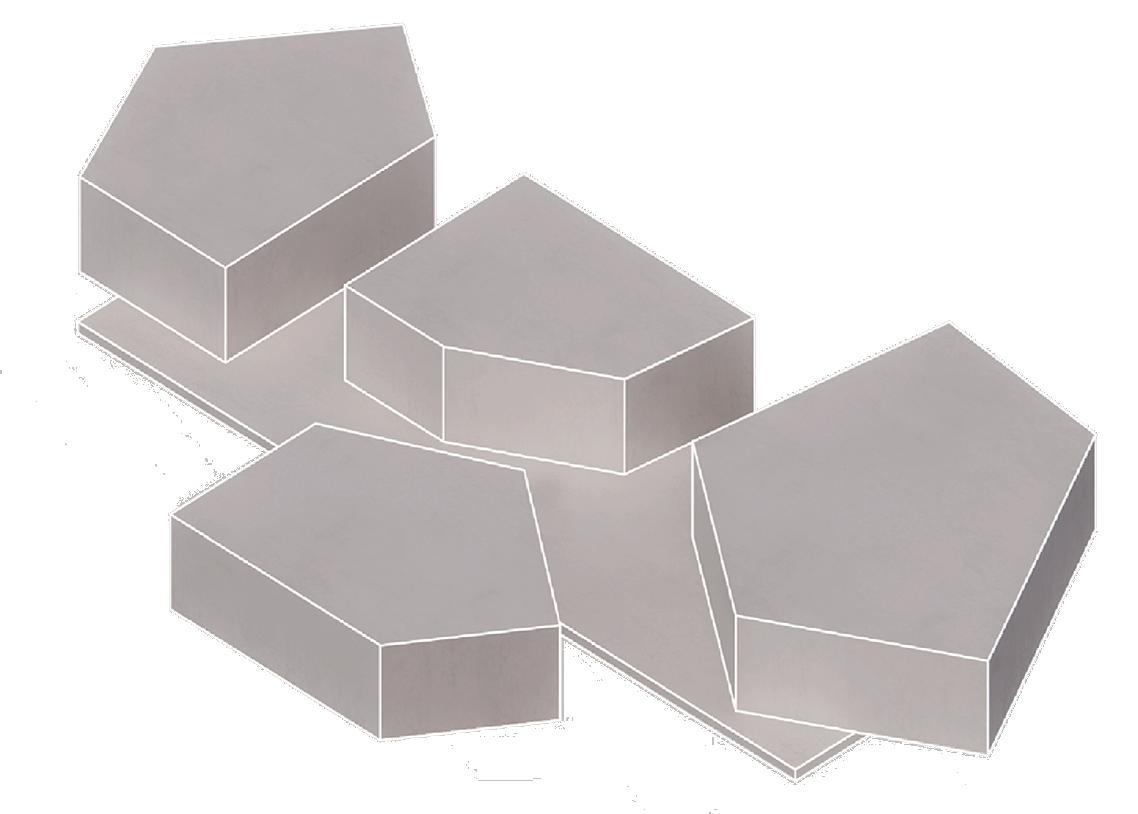

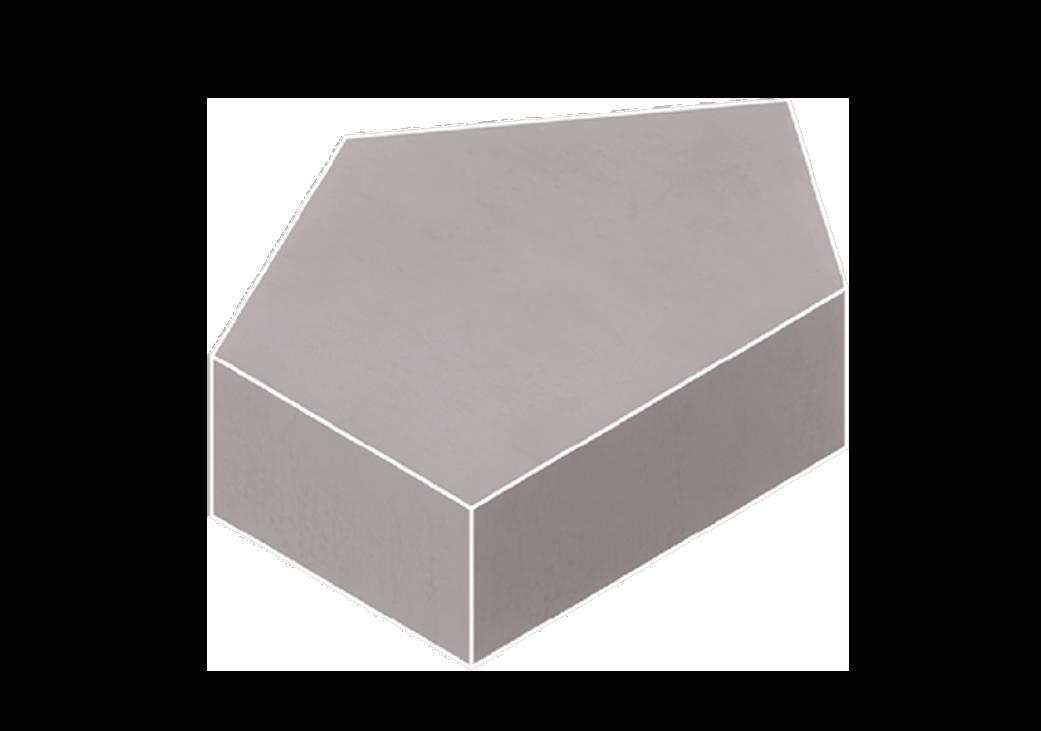

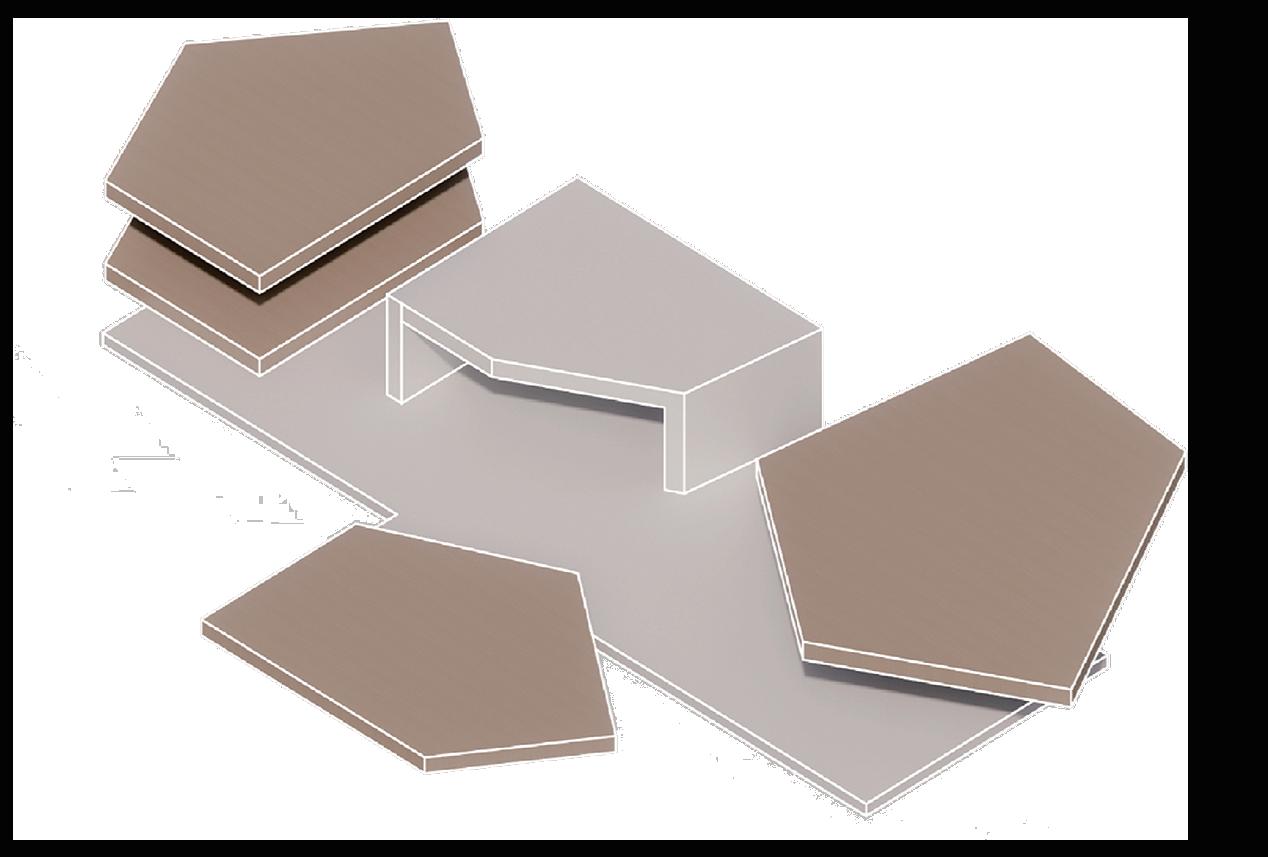

取五棱鏡及其五邊形 的元素作為空間量體 ，動線，和機能的劃 分。
五邊形排列，創造出 動線的反射效果以及 區塊劃分。

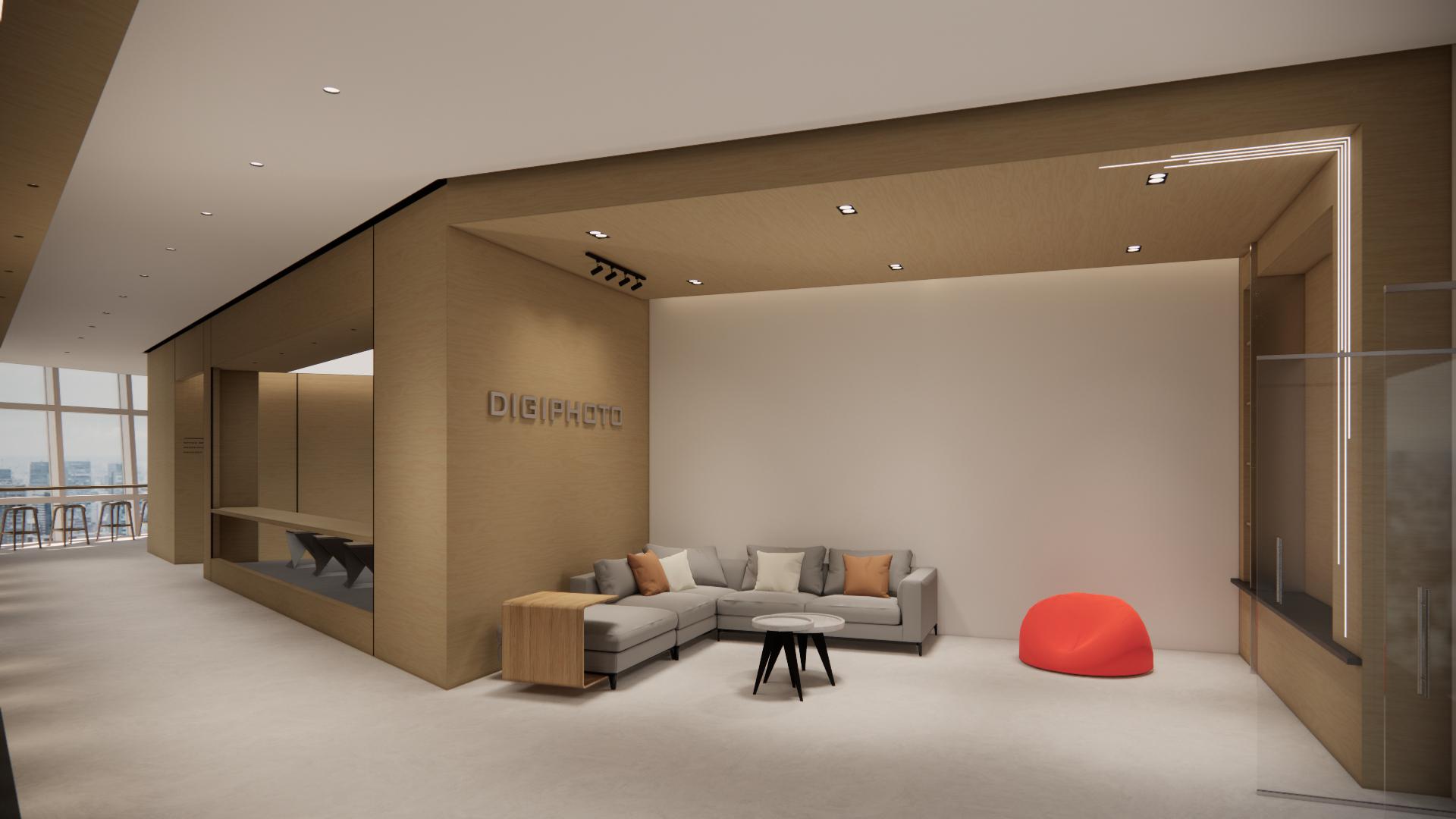

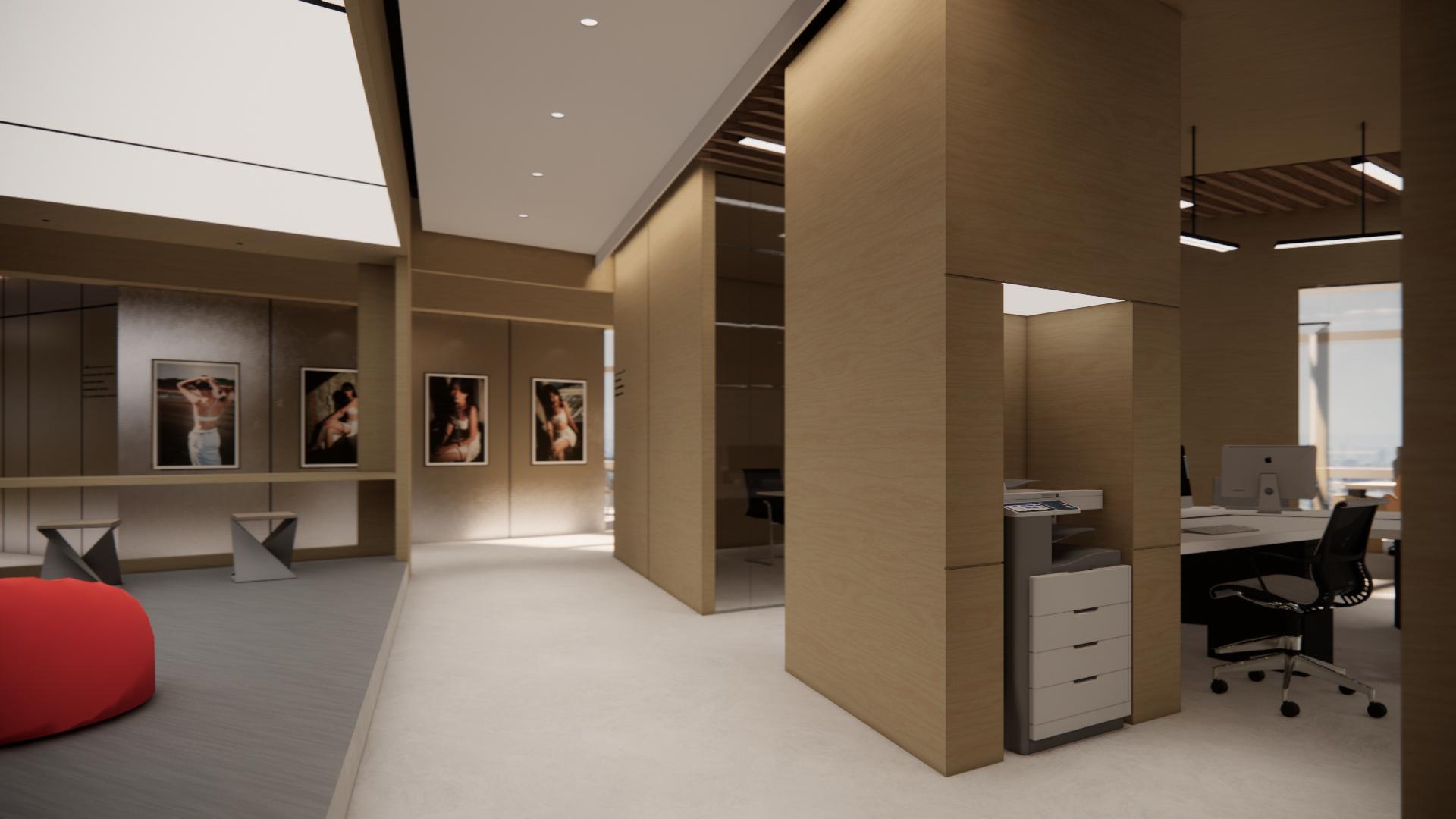

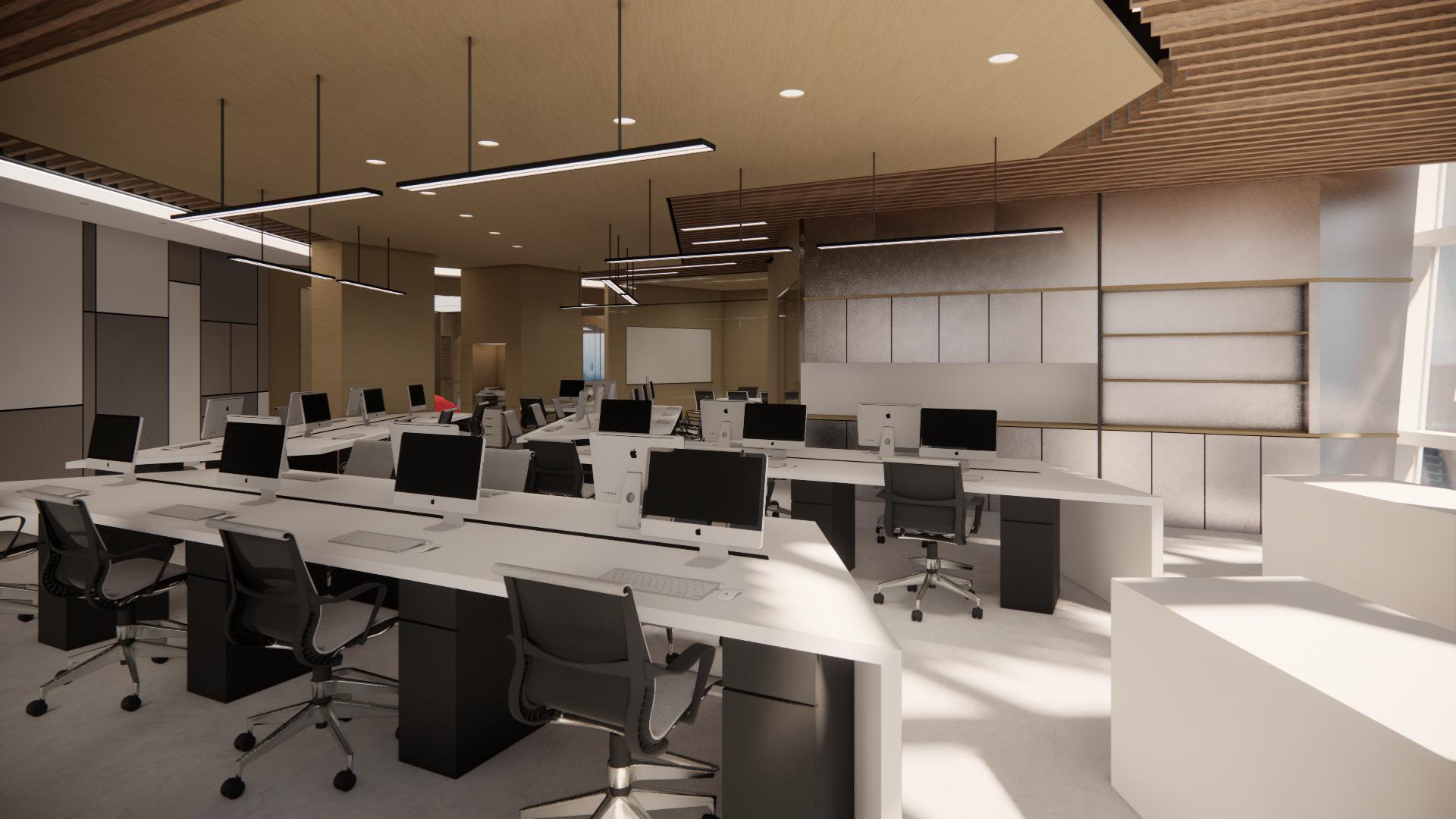

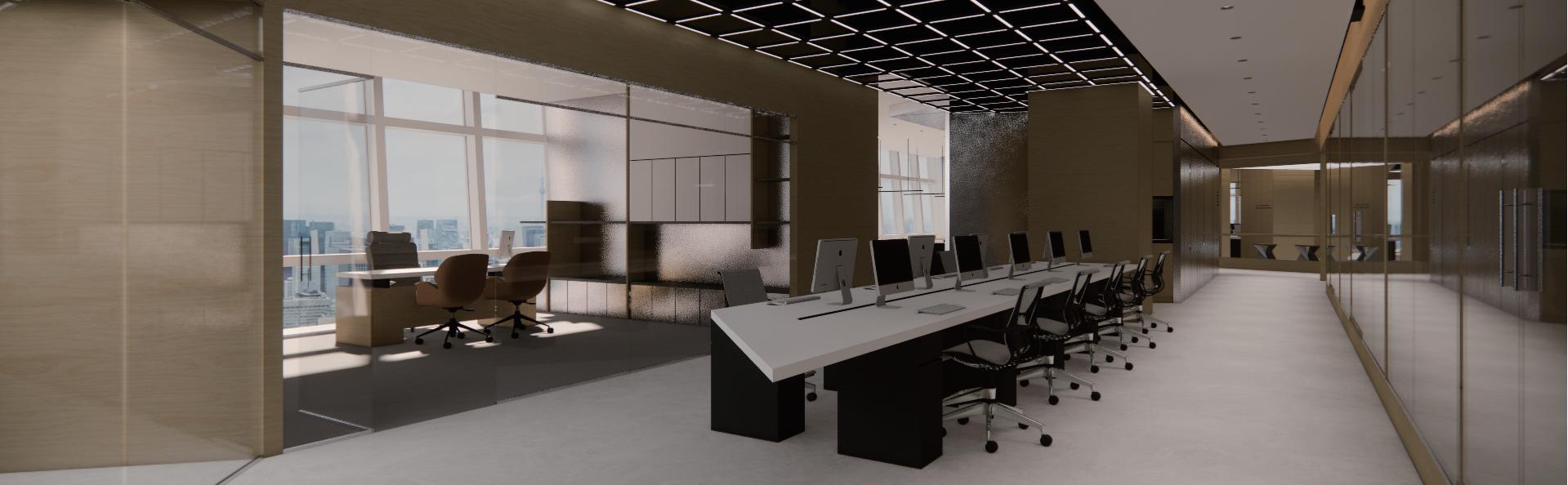

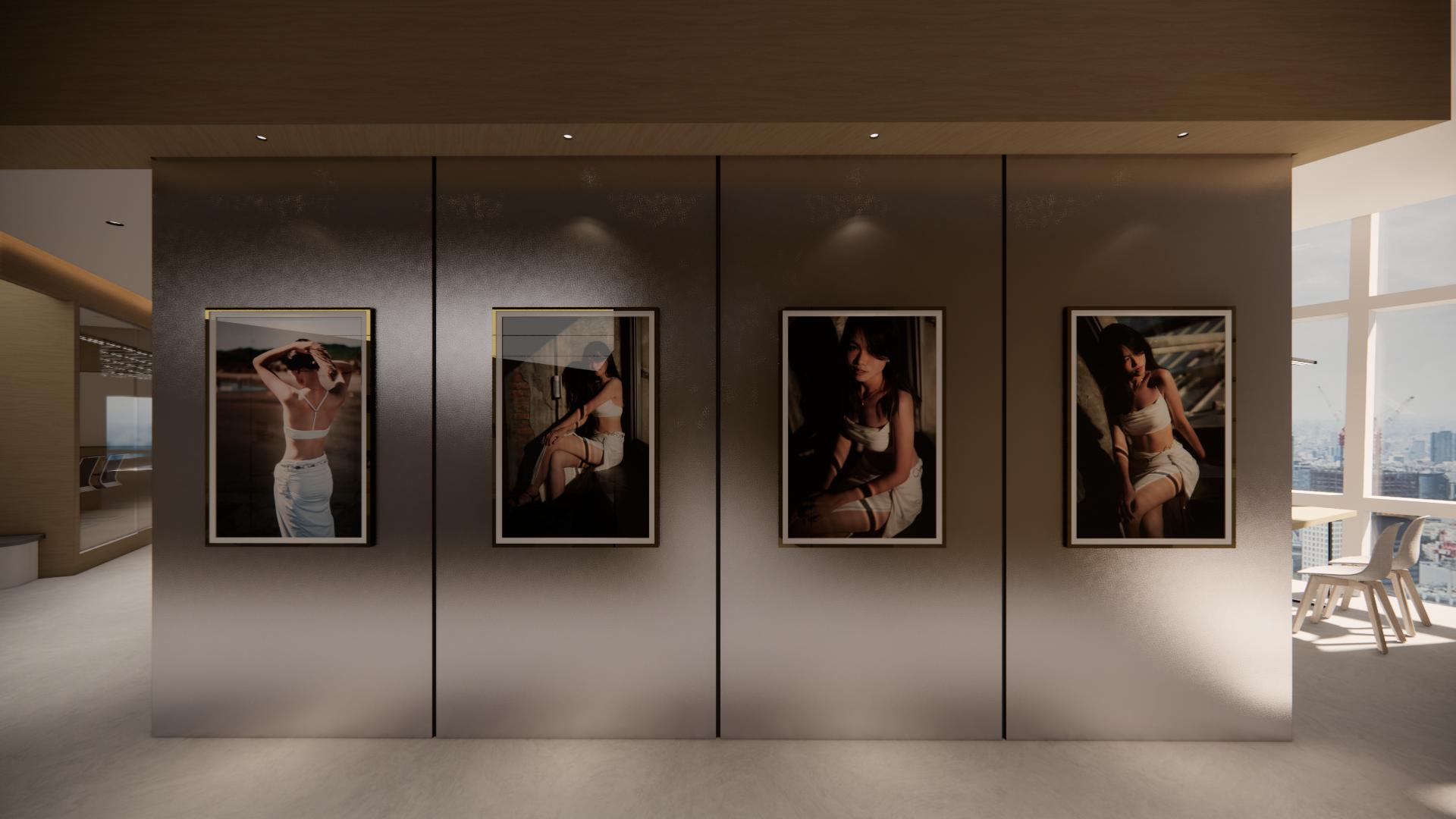

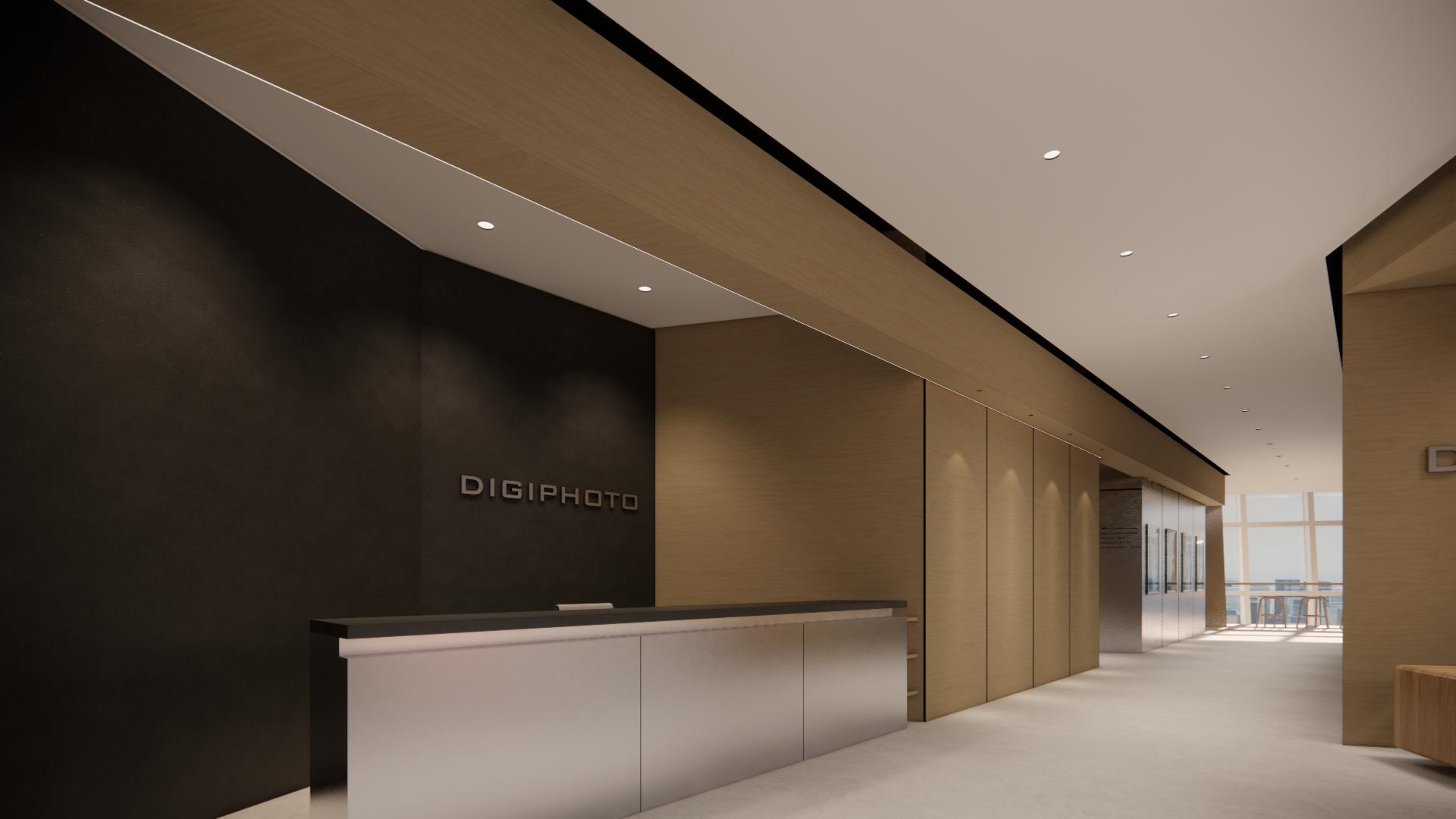

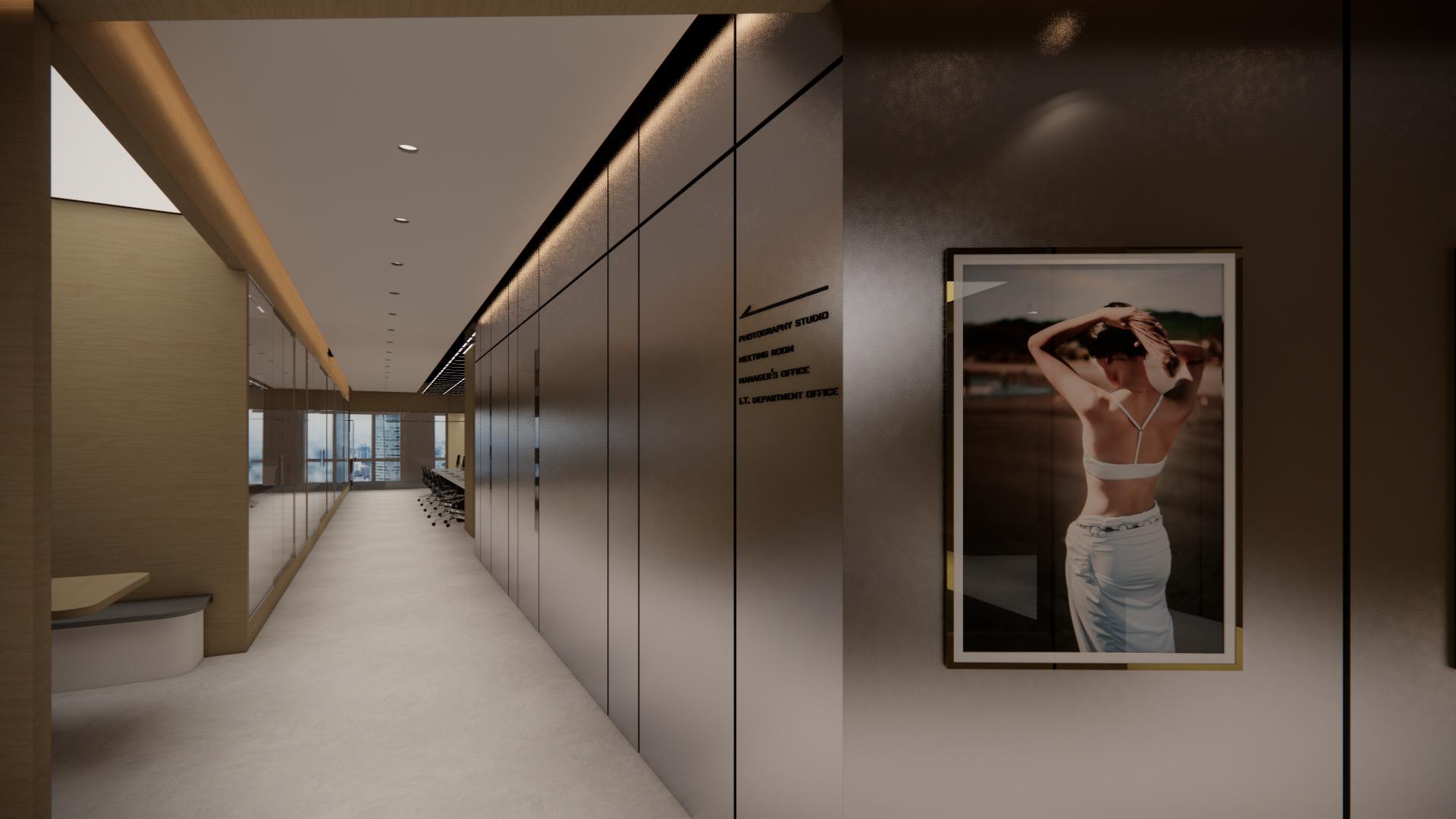

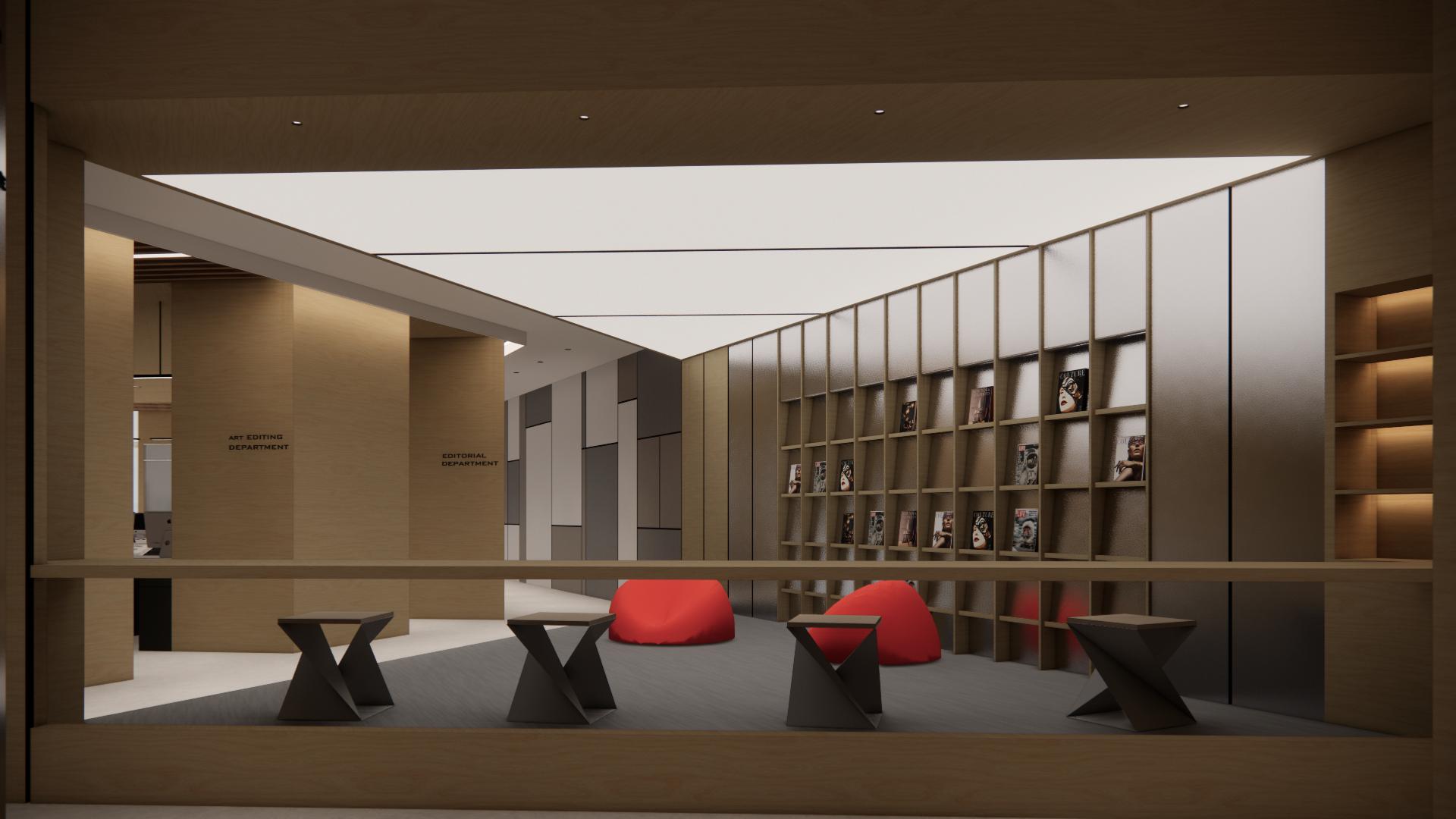

空間透視圖
將兩題適度抬高，開 孔，切割，並且針對 不同區塊置入對應的 機能。

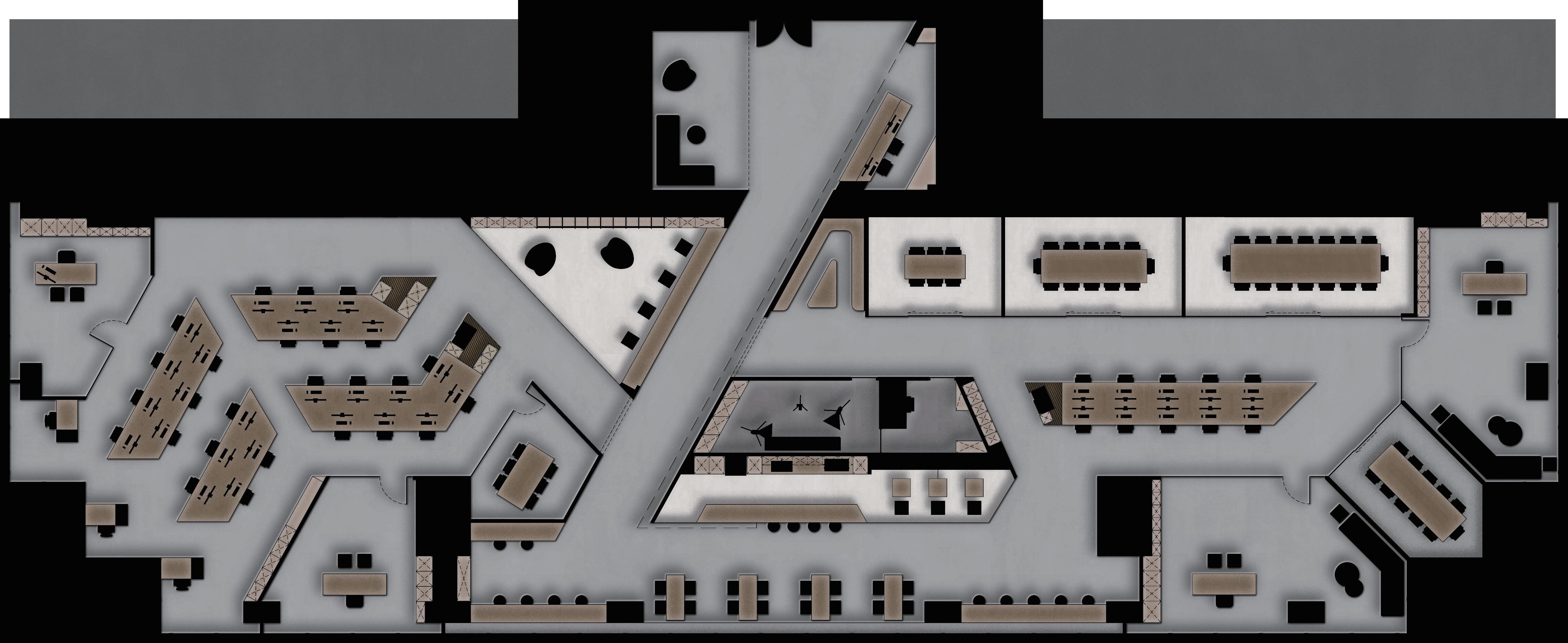

1.櫃檯
2.接待區
3.會面區/彈性座位
4.休閒區
5.辦公室
6.攝影棚/導播室
7.小型會議室
8.中型會議室
9.大型會議室
10.彈性座位/用餐區
11.茶水間
12.彈性會議室
13.總經理辦公室
14.主管辦公室
靜謐邊緣
SERENE EDGE
後疫情時代，人們的生活模式， 家庭關係，消費習慣等都有著一 定的變化。但商圈的狀態前後差 異不大。我們將在這喧嘩的商圈 內打造一個與外界不完全脫離卻 保有一定程度上隔閡的銷售中心 ，提供使用者心情沉靜的環境， 達到商圈與民宅的和諧共存。

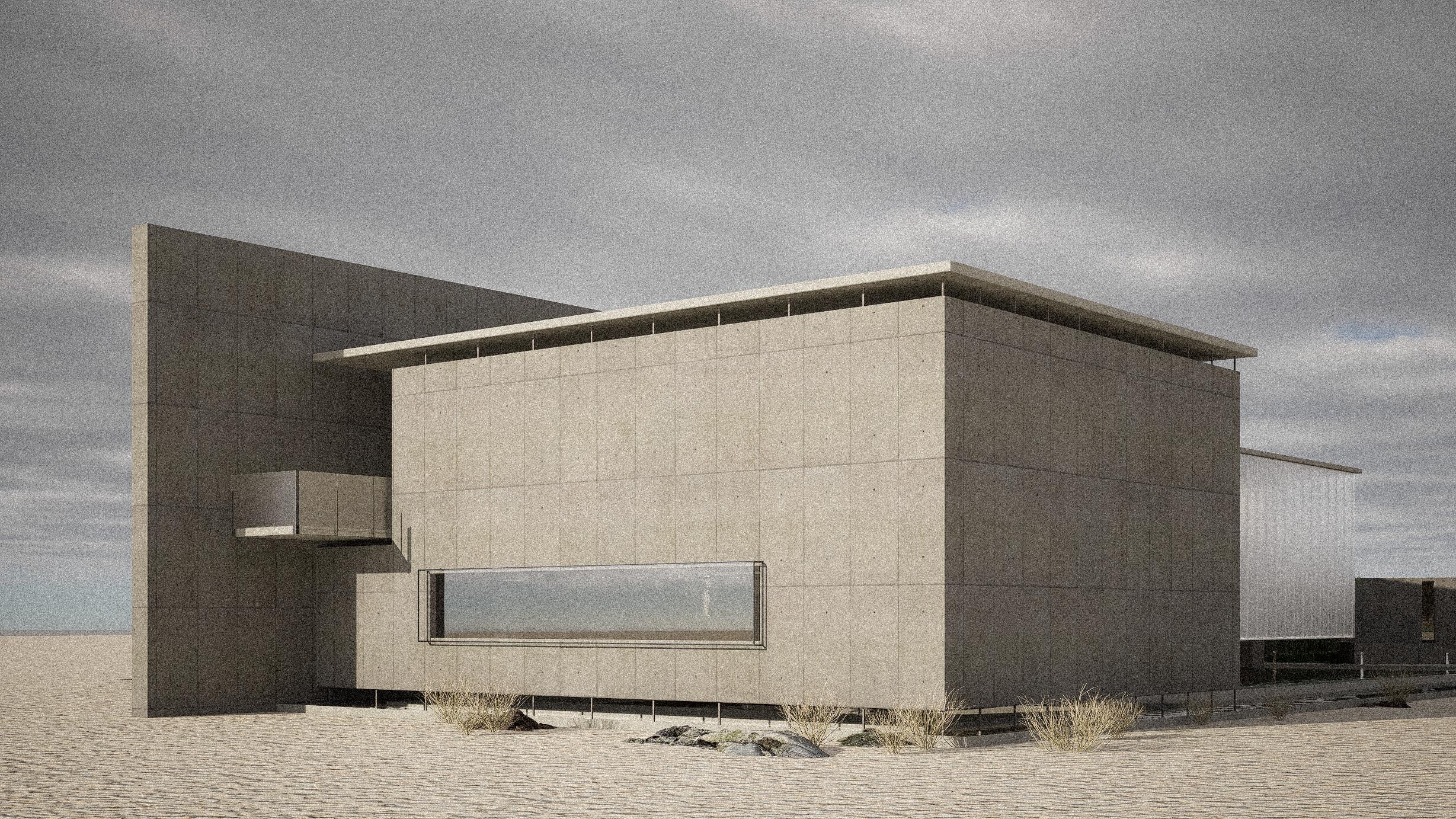

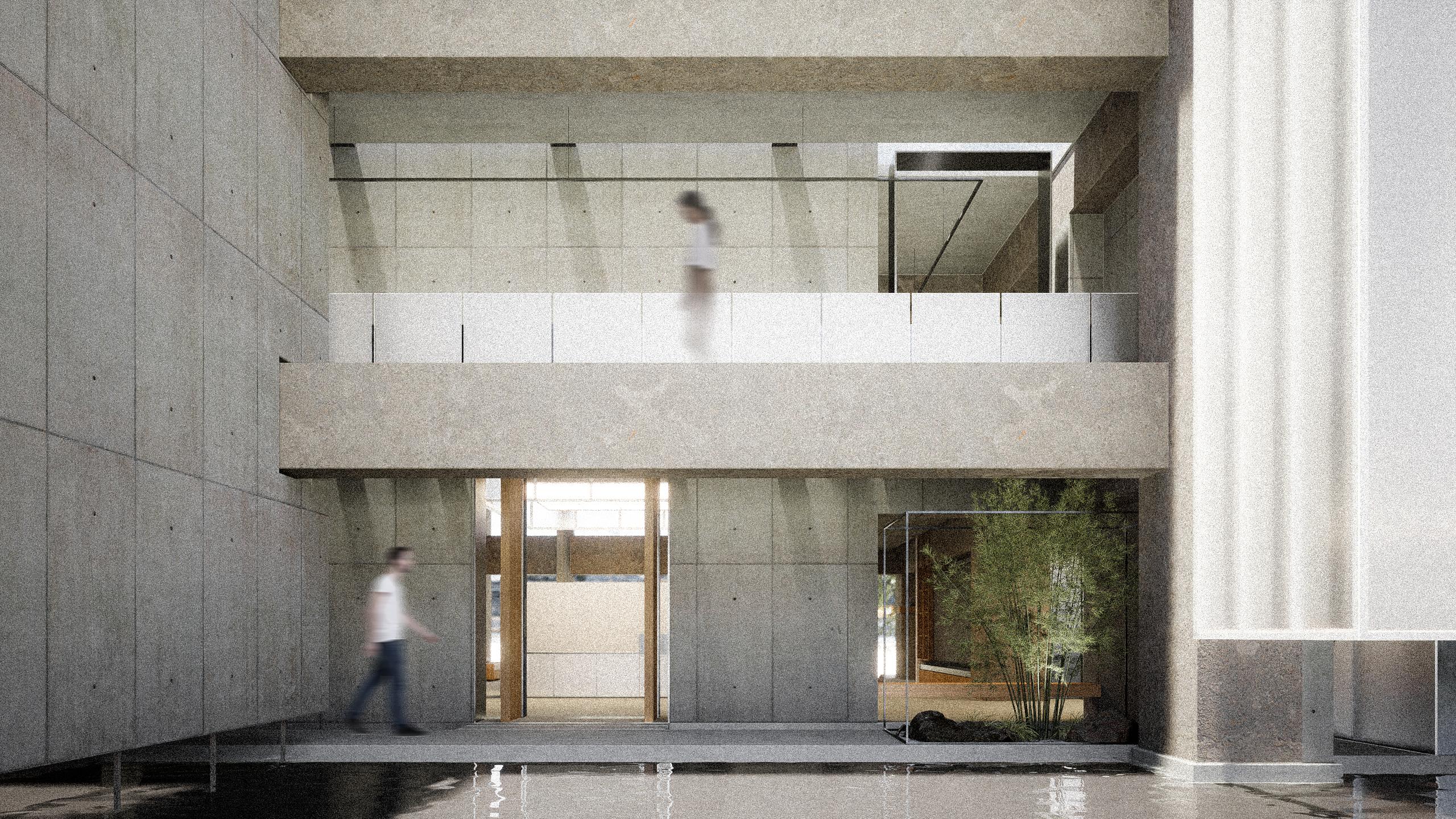

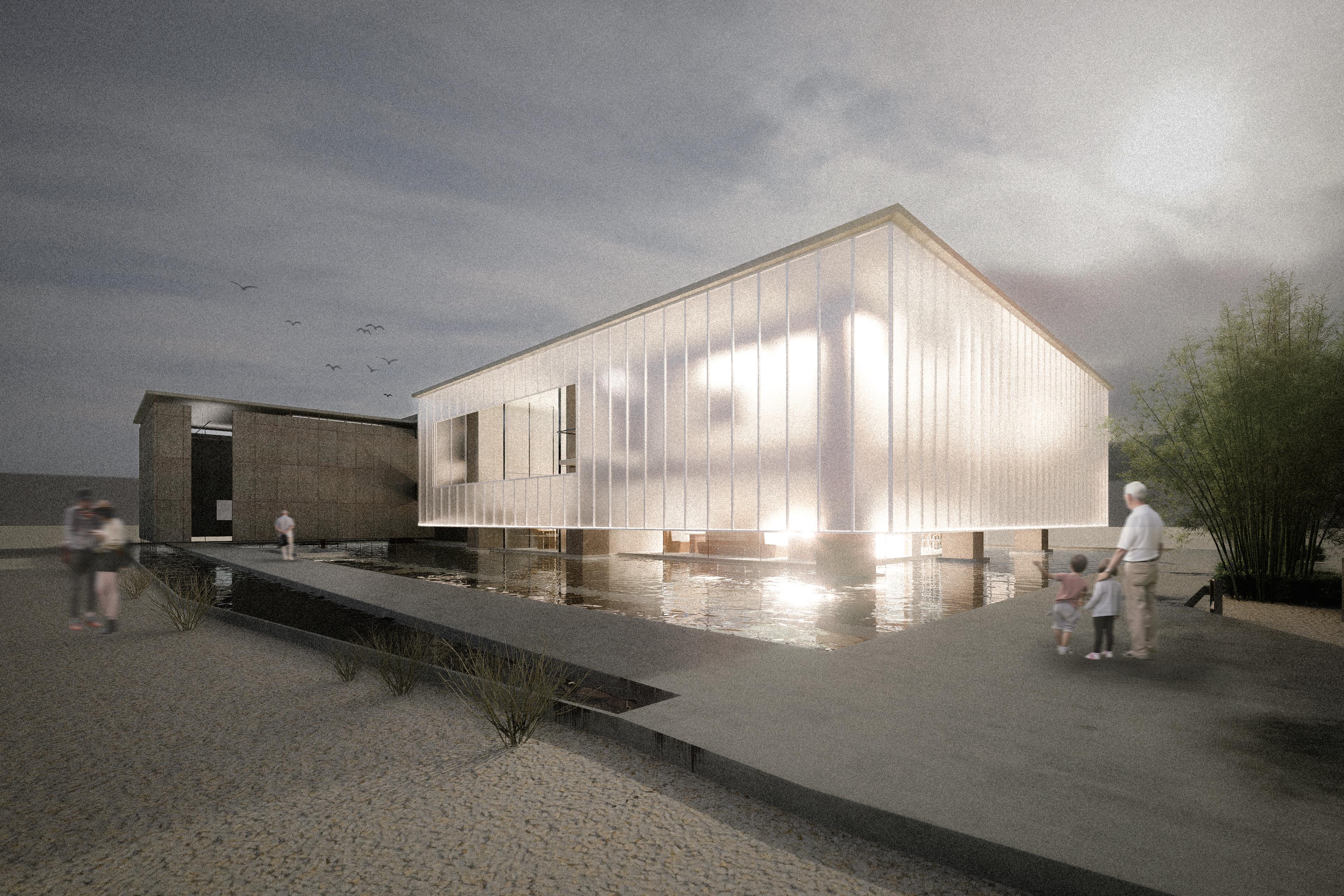

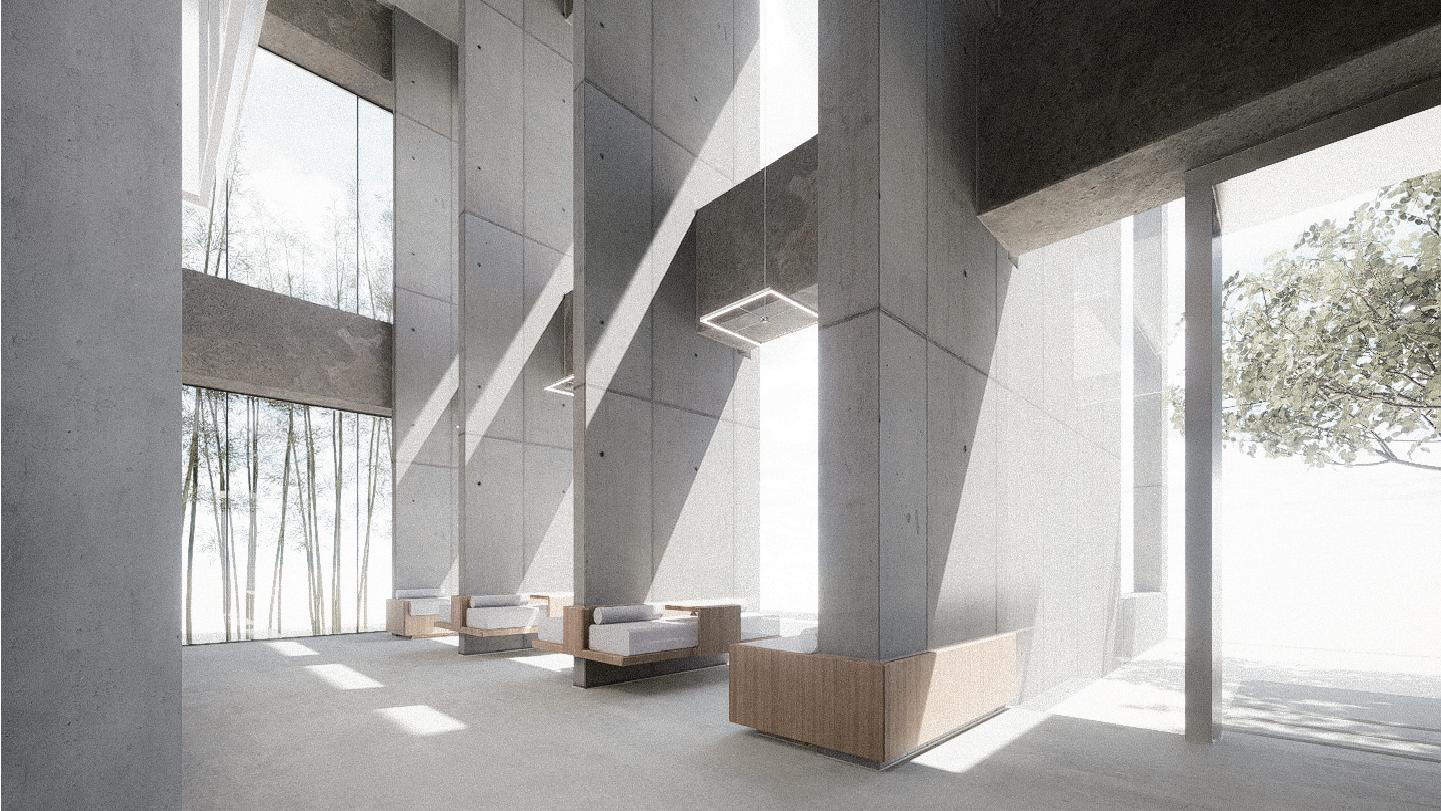

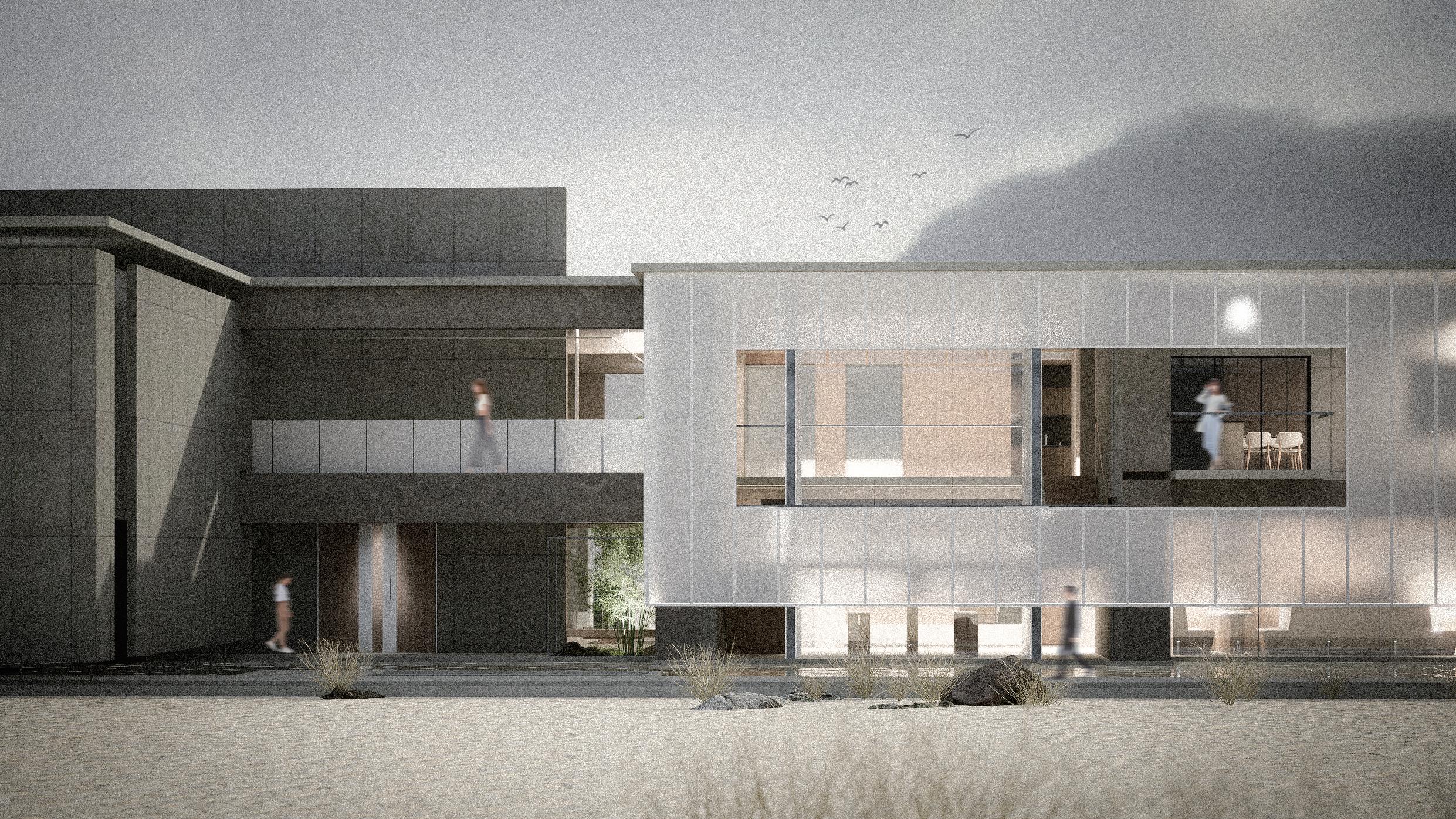

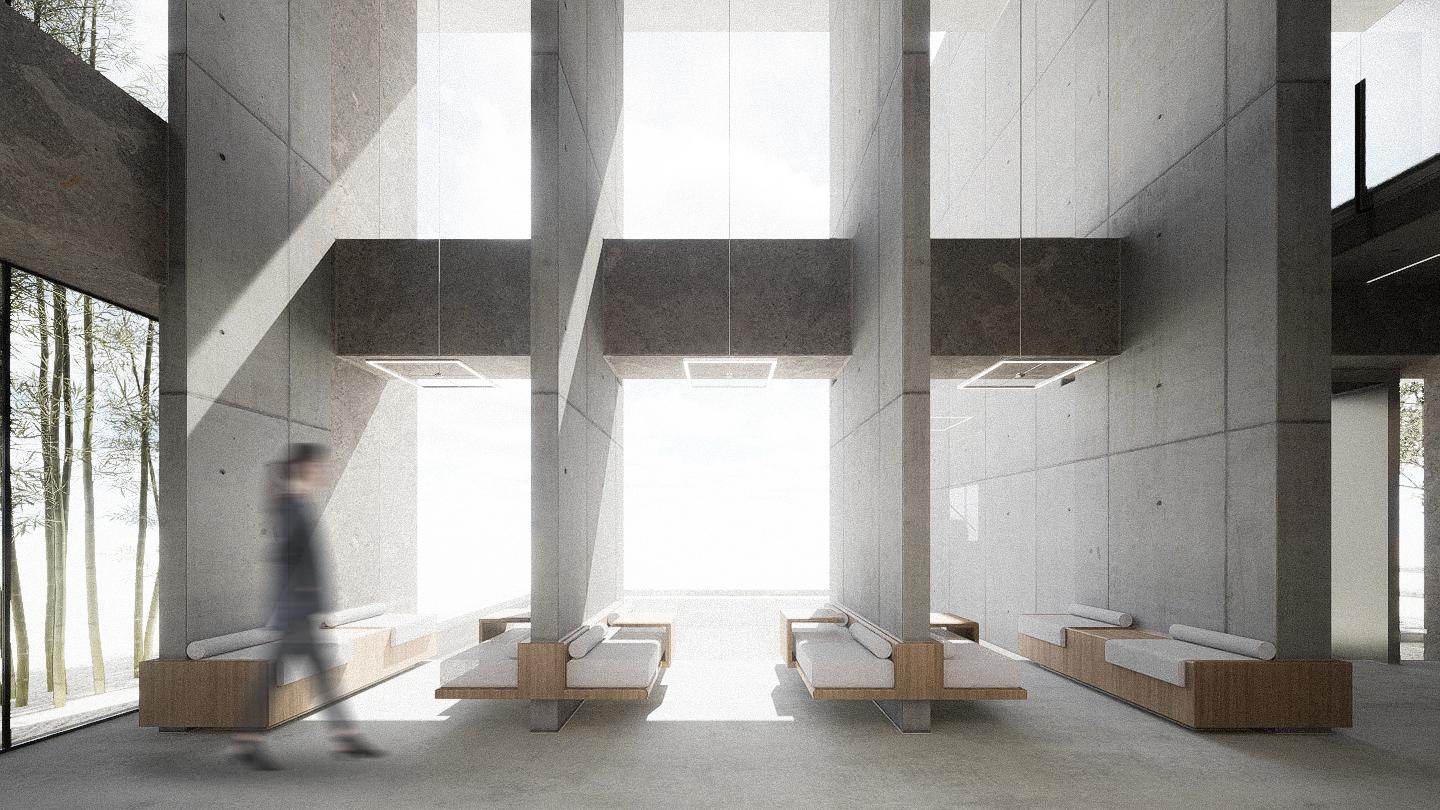

靜謐邊緣-藝廊外側
疫情的影響
生活模式
線上會議
線上購物
遠距教學

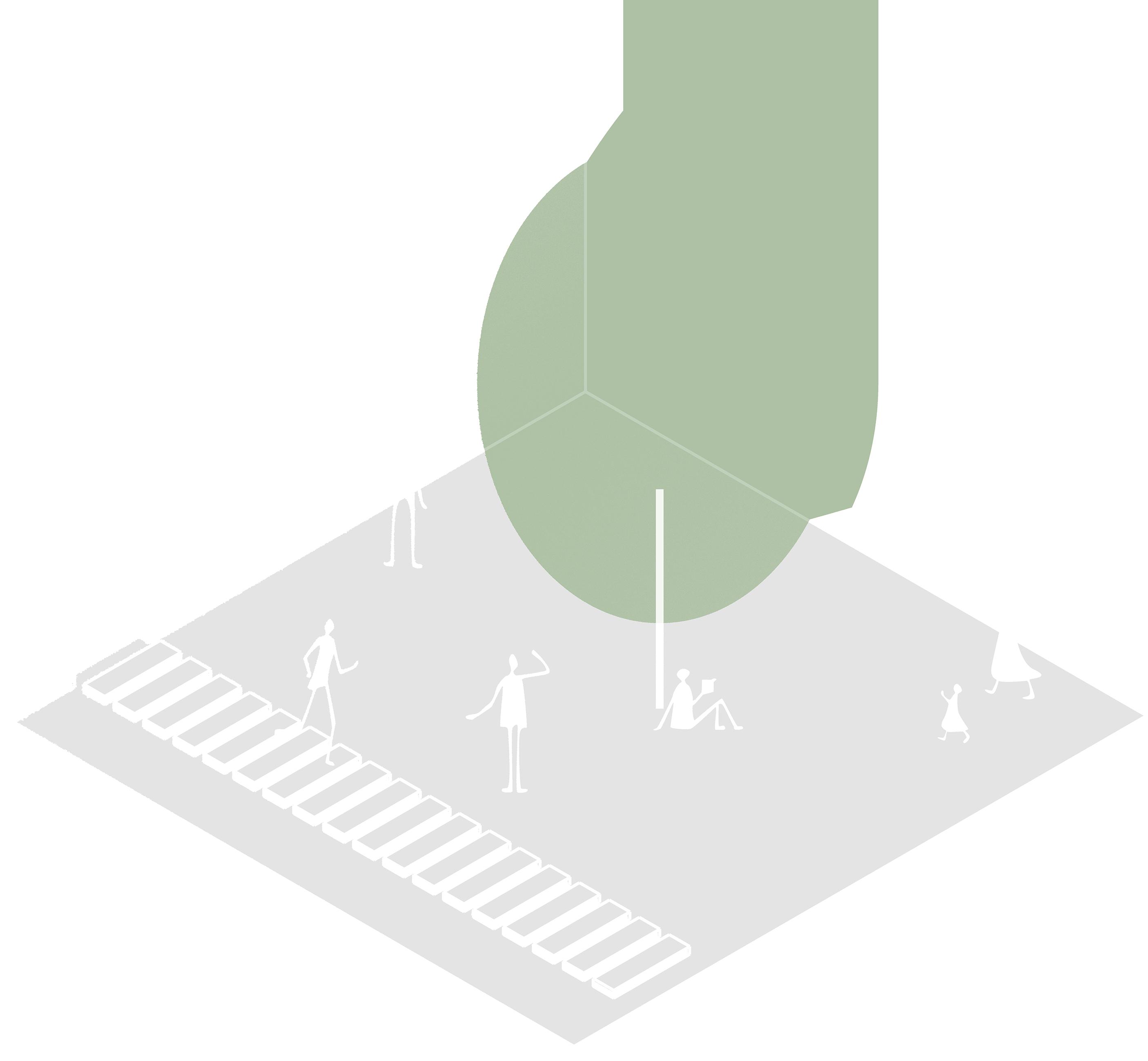

基地分析
永康商圈位於台北市，是人文與 美食的聚集地，喧鬧充滿著整個
商圈。基地位於永康商圈的人流 交匯處。而基地目前為銷售中心 ，日後此地將開發成一棟住宅高
樓，是一棟安靜的生活場域。
消費習慣 家庭關係 商圈狀態
理財觀念提升
考慮更多
買房心態
更多共同空間
更多溝通
更多尊重
設計議題
基地未來屬於安靜的生活場域，
而它恰巧建立在喧鬧的商圈中， 後疫情時代的我們又該以什麼方
式將兩者巧妙的結合，達到和諧 的共存？
前後差異不大
保有社交活動
商店年輕化
永康商圈
喧鬧
人群多
車輛多 寧靜
未來的生活場域
舒適

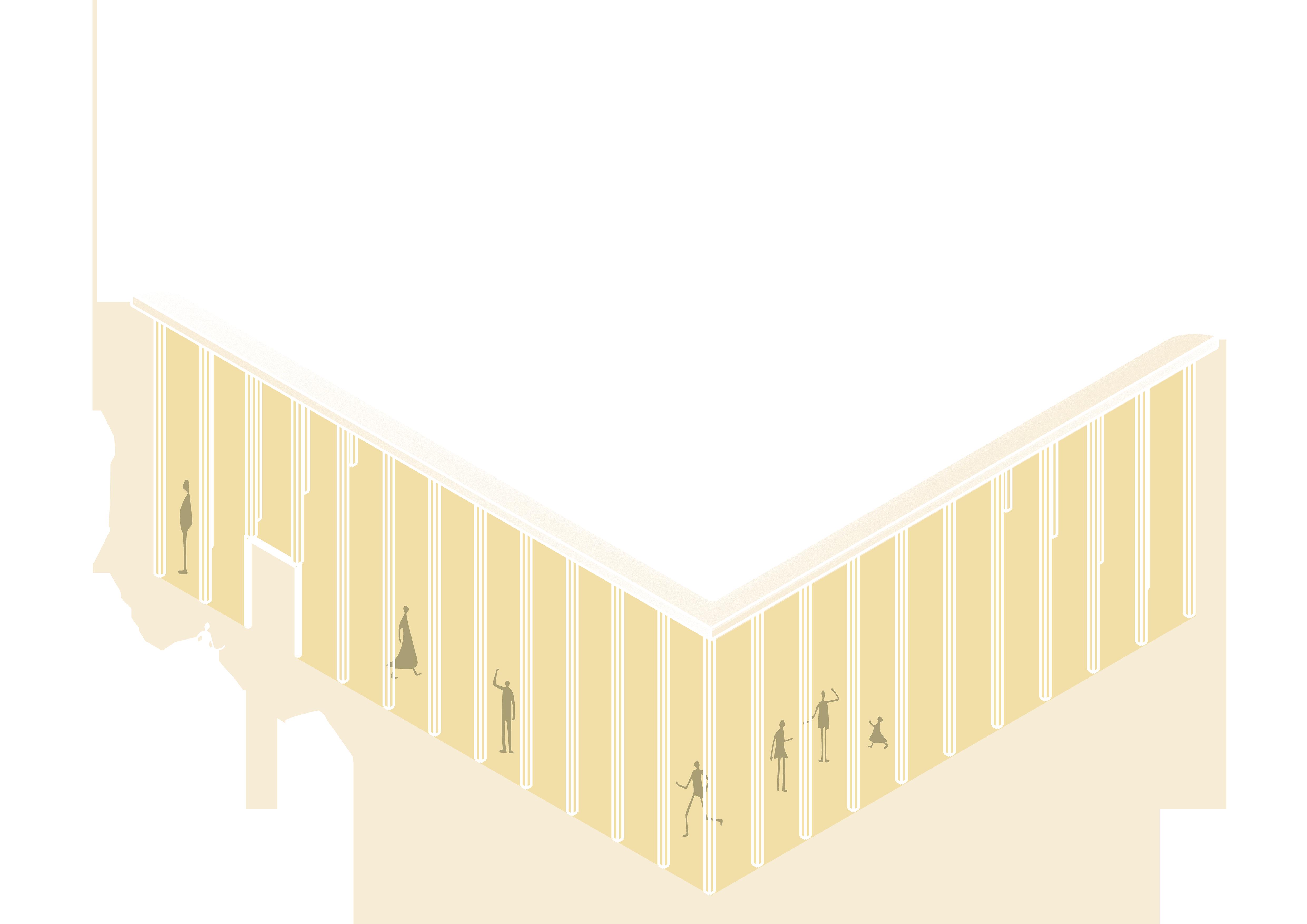

設計概念
實體空間

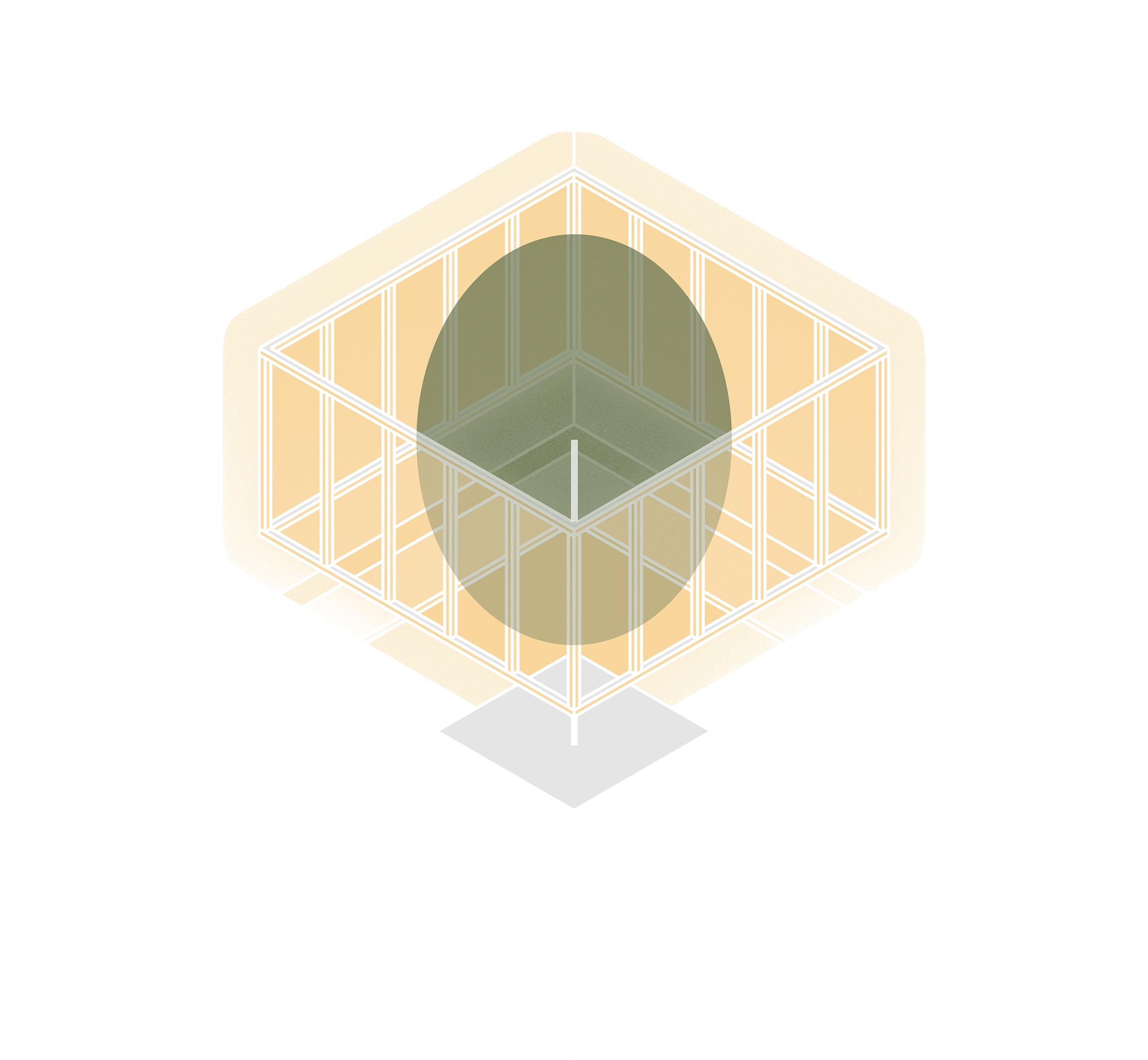

半透明帷幕
借由基地與商圈的關係創造一個與外界不完全脫離但卻保有一定隔閡的銷售中心，提供 銷售服務同時，同時創造可讓來訪者沉靜心情的環境，達到商圈與民宅的和諧共存。

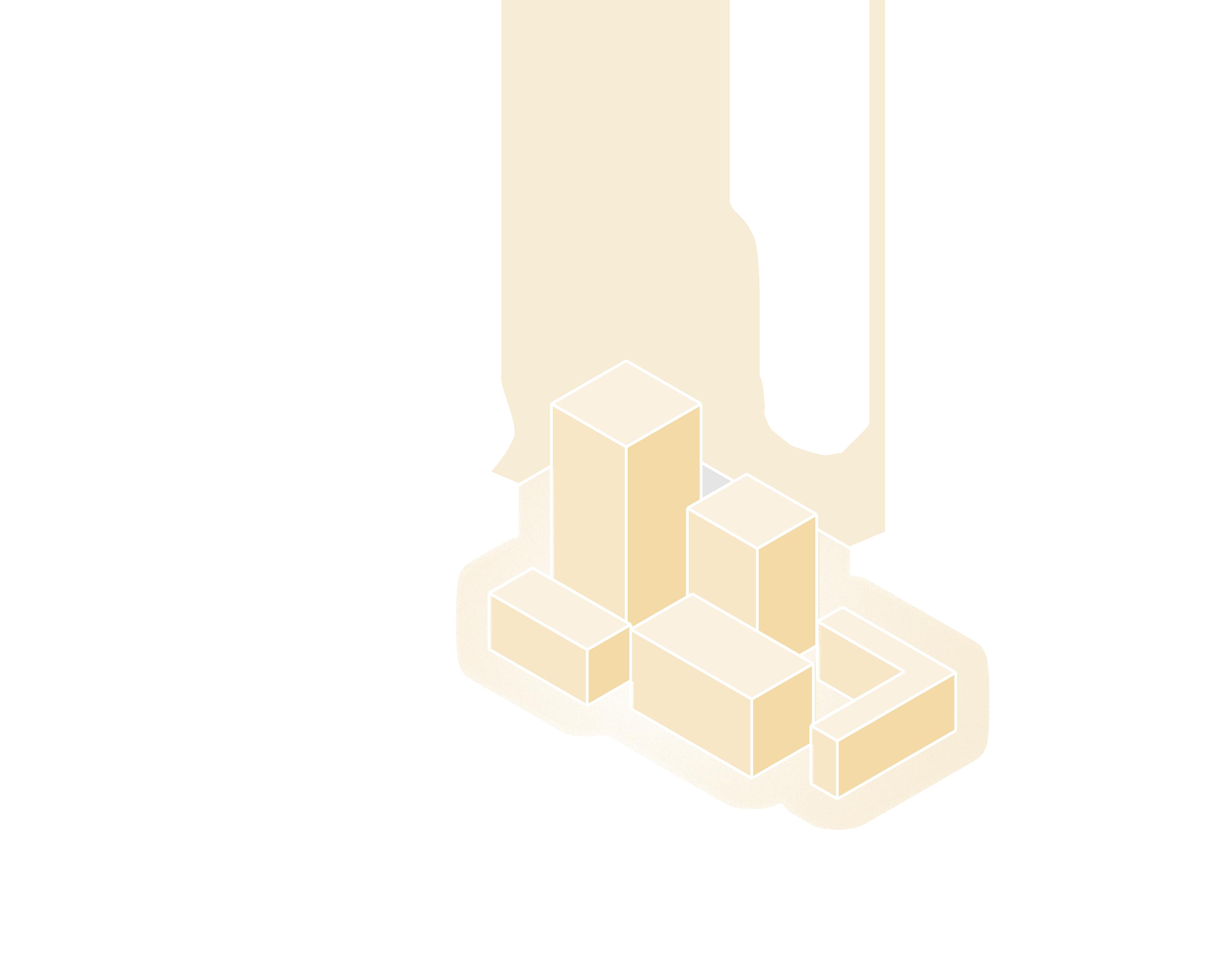

設計手法

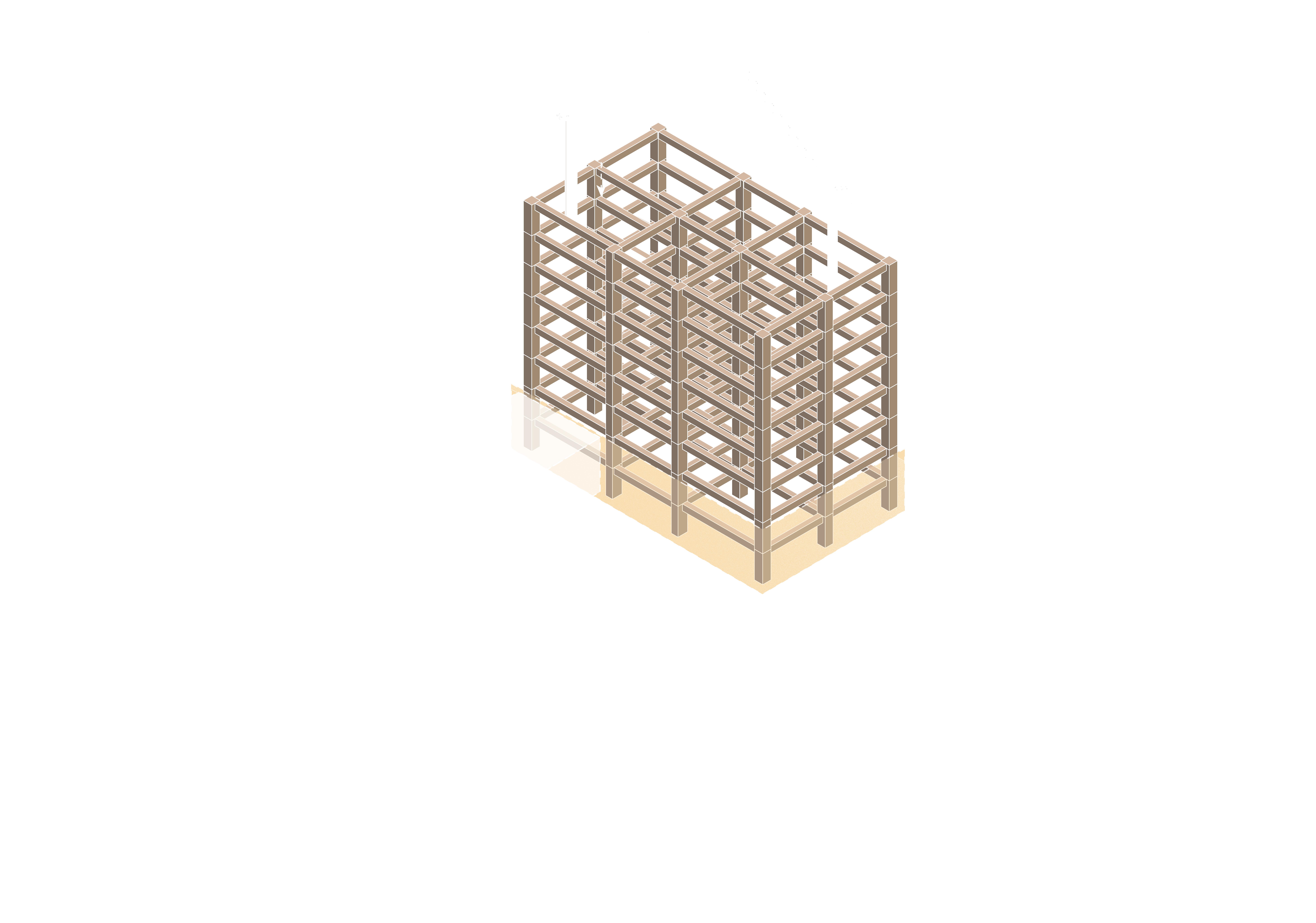

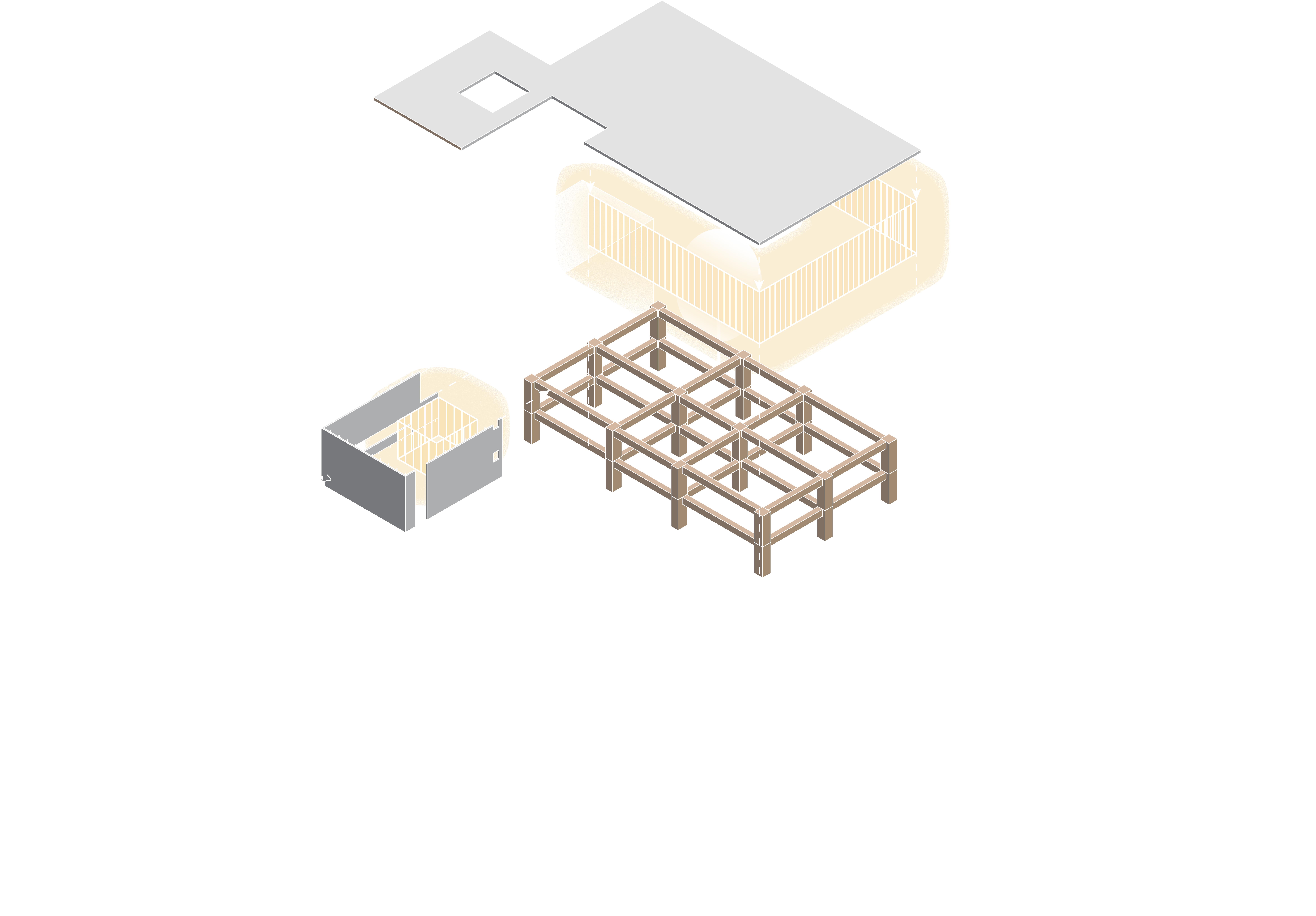

考慮到銷售中心的消 耗性質以及施工對環 境的影響，我們將有 一般銷售中心從面世 到拆除並新建大樓的 過程重新調整，在大 樓原有的梁柱系統中 位圍塑出銷售中心， 免除過往的拆除和重 建程序。
一般銷售中心
靜謐邊緣
加入過度空間 基地
銷售中心建成
銷售中心拆除 公寓施工
公寓施工

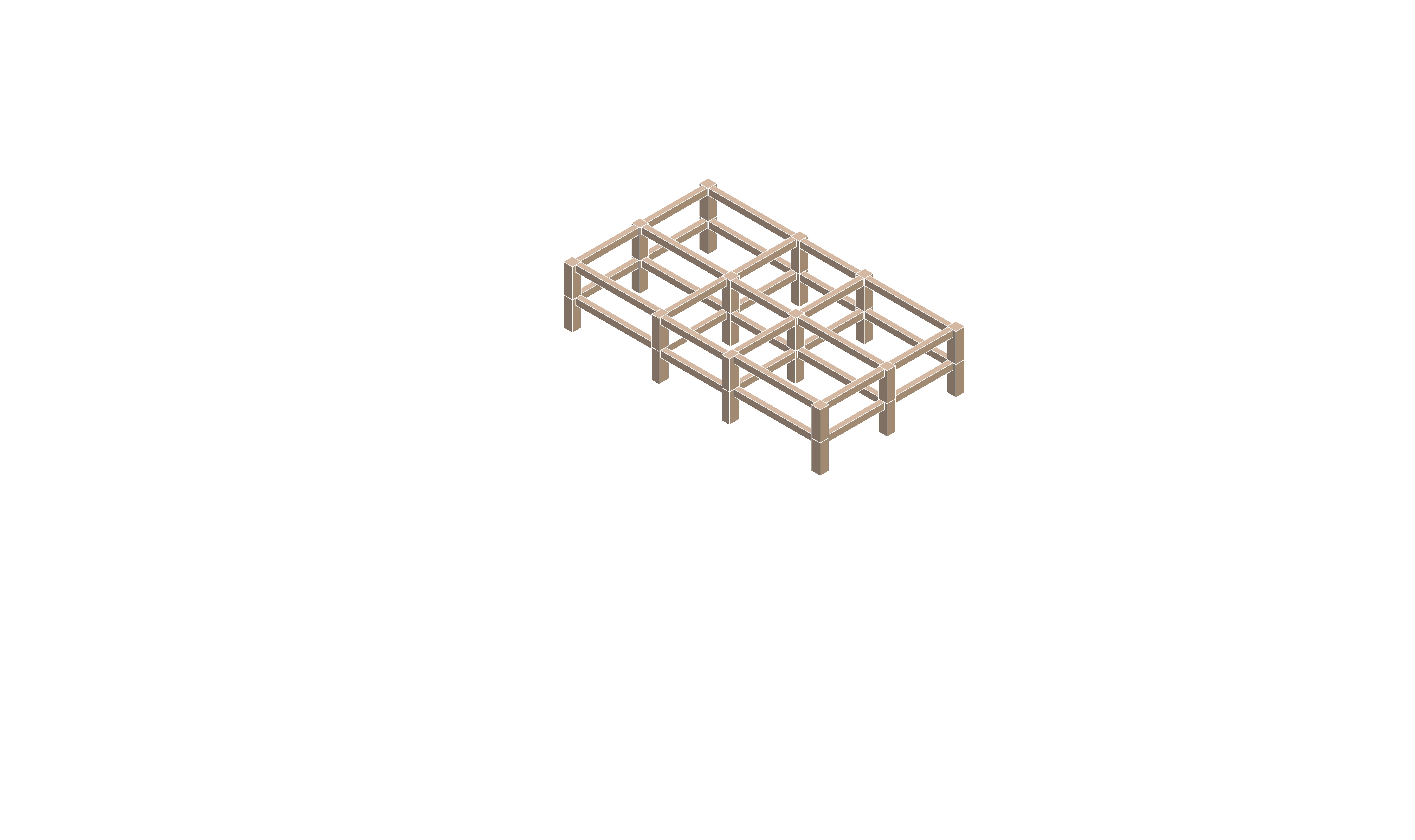

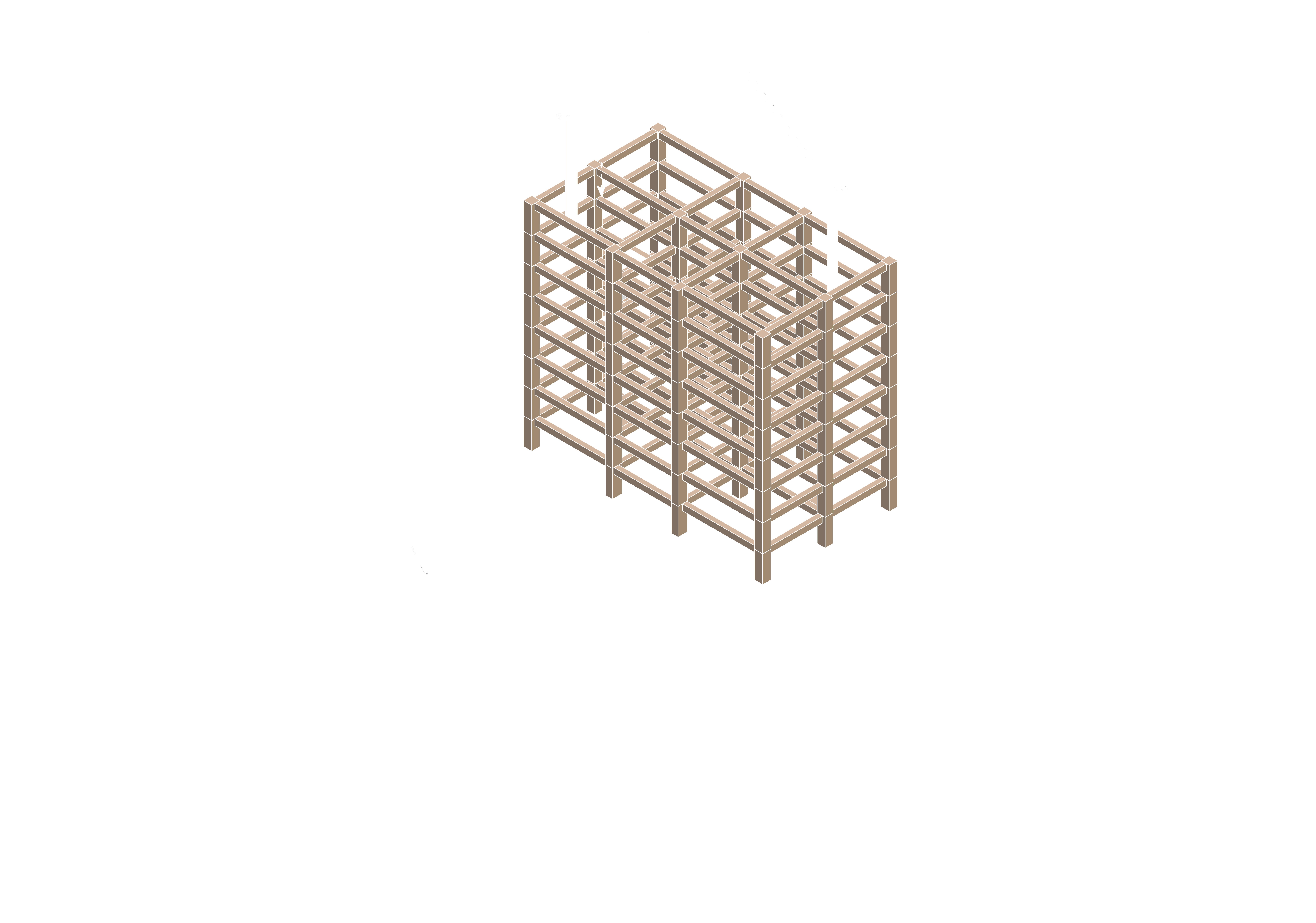

保留梁柱/銷售中心施工 銷售中心拆除/公寓施工
情感回饋

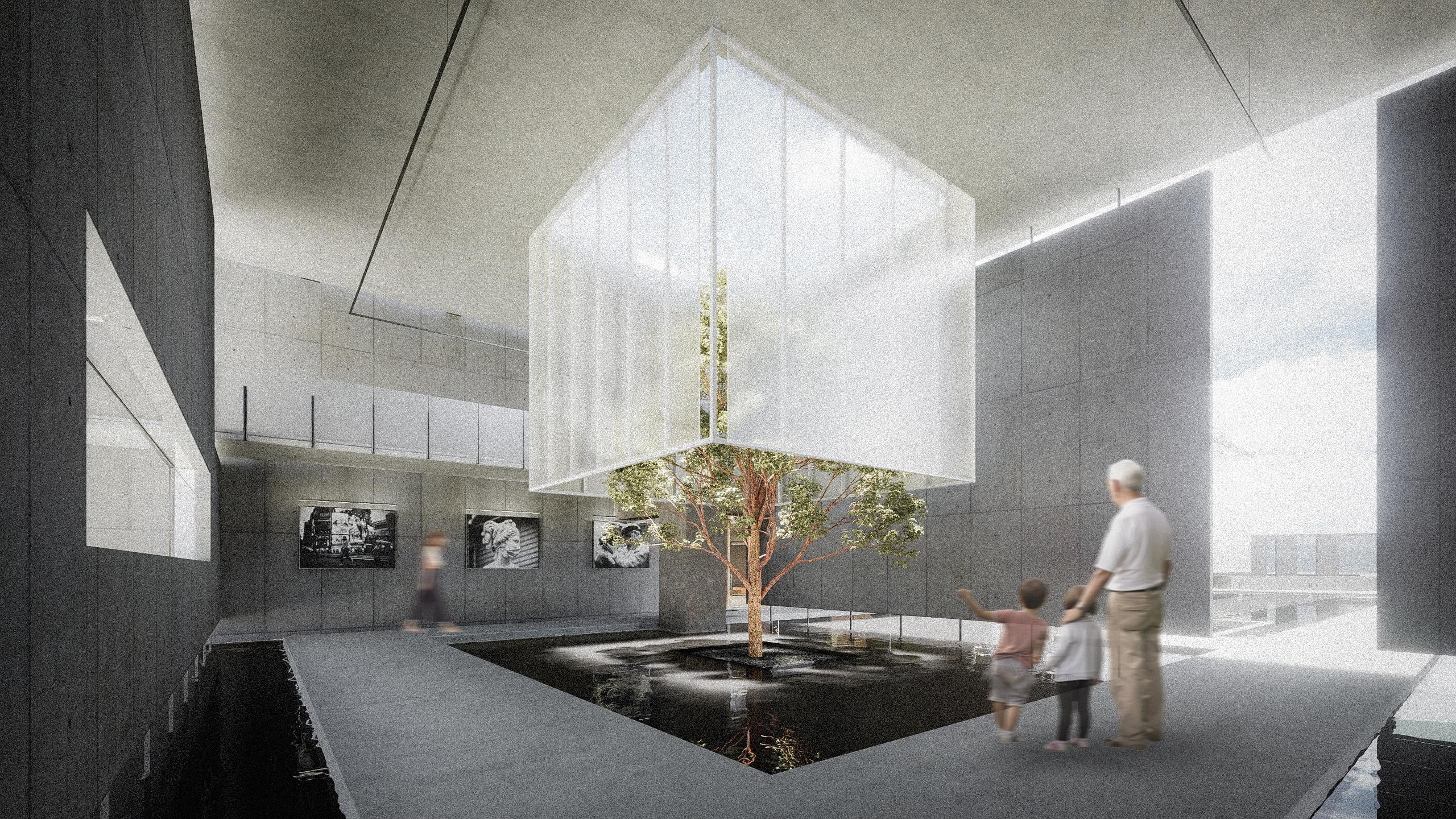

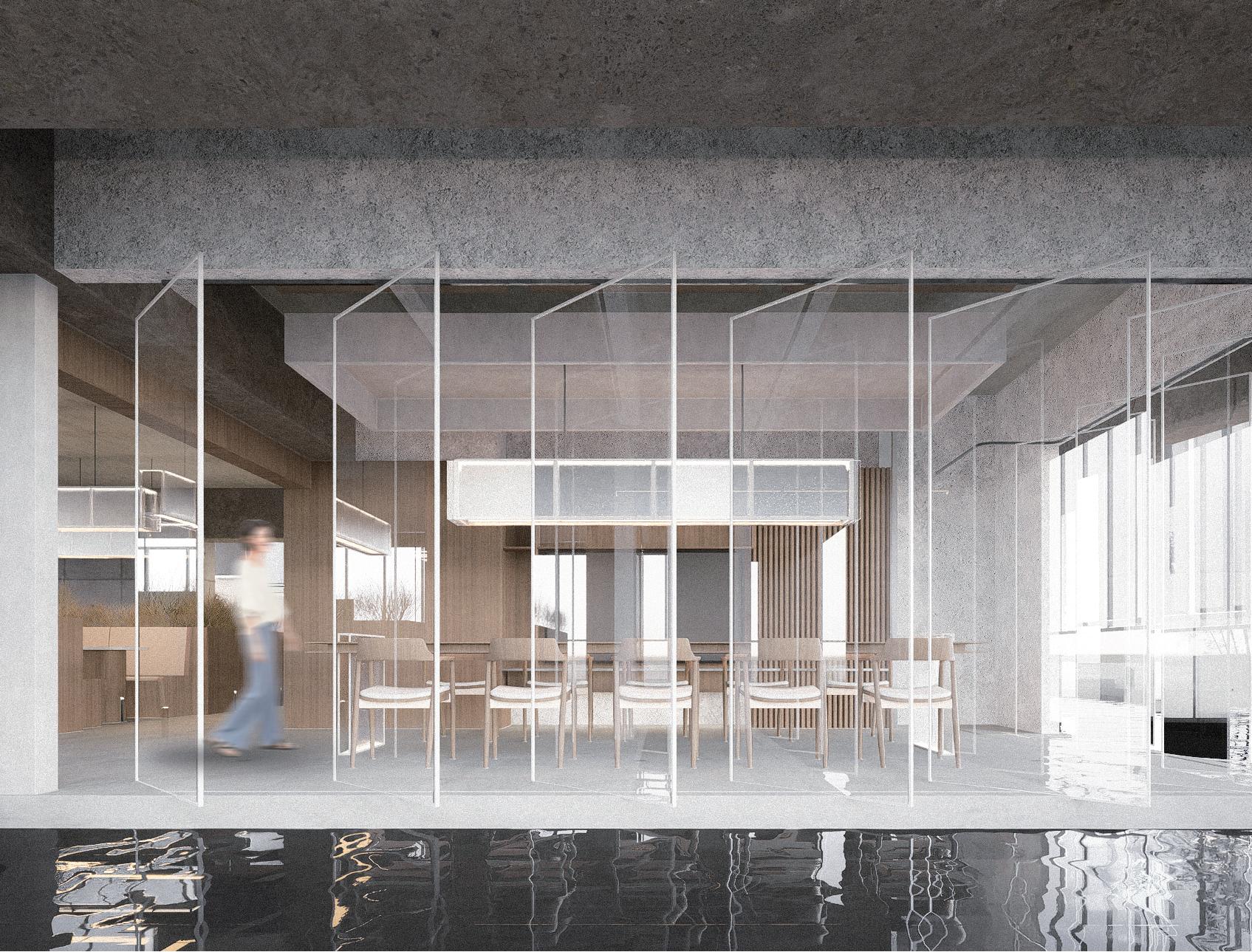

在昏暗的藝廊入口處種了一顆樹並使用半透明帷幕將其圍繞，上方開口引入陽光。 其寓意在疫情期間隱約看見一絲希望。而出口設定在基地原有的老面包樹旁，少了 半透明帷幕的老面包樹展現出最真實的自己，來訪者在離開時可以伸手觸摸它，象 征著疫情結束後不僅看到希望，還可以親身感受到希望。

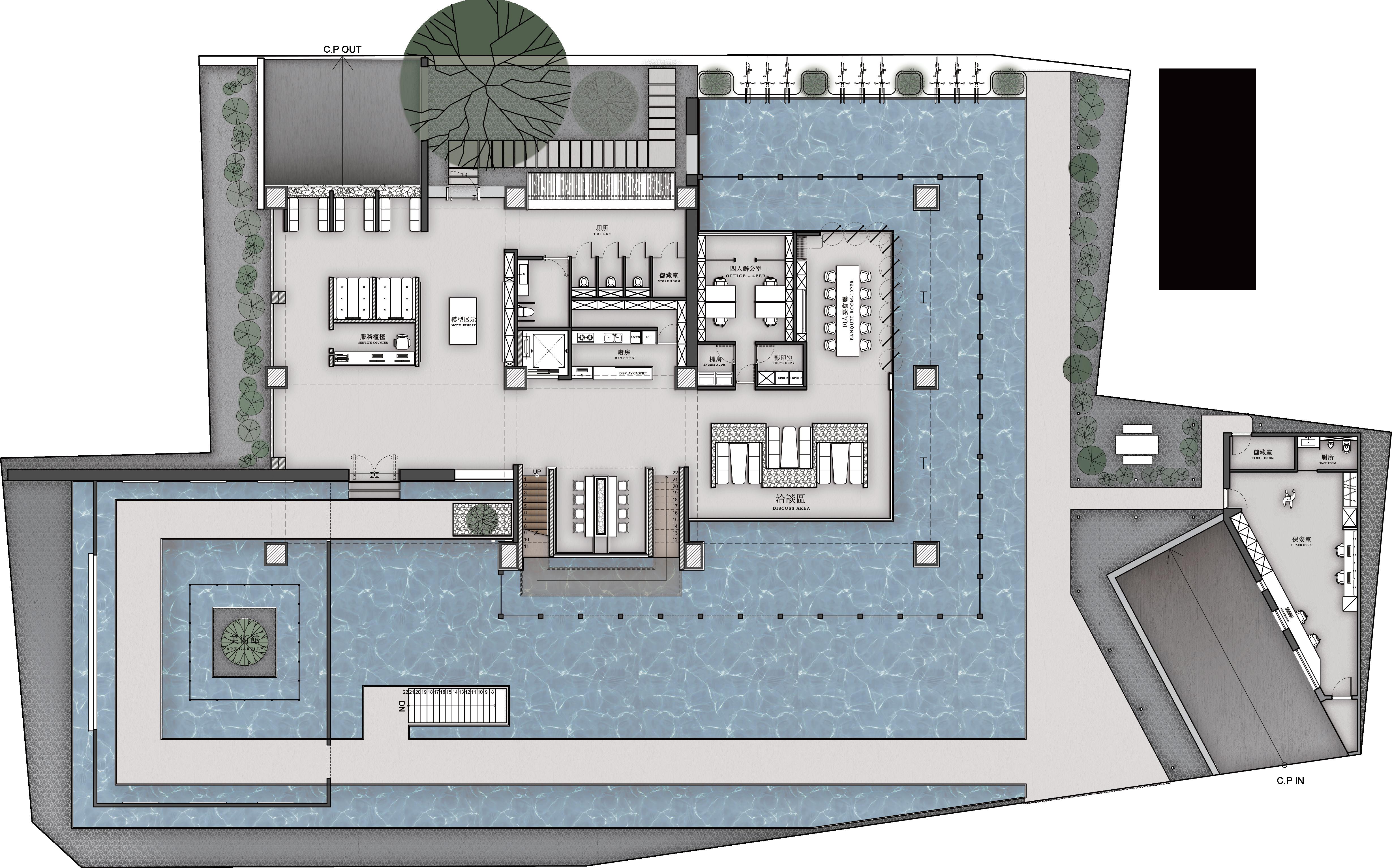

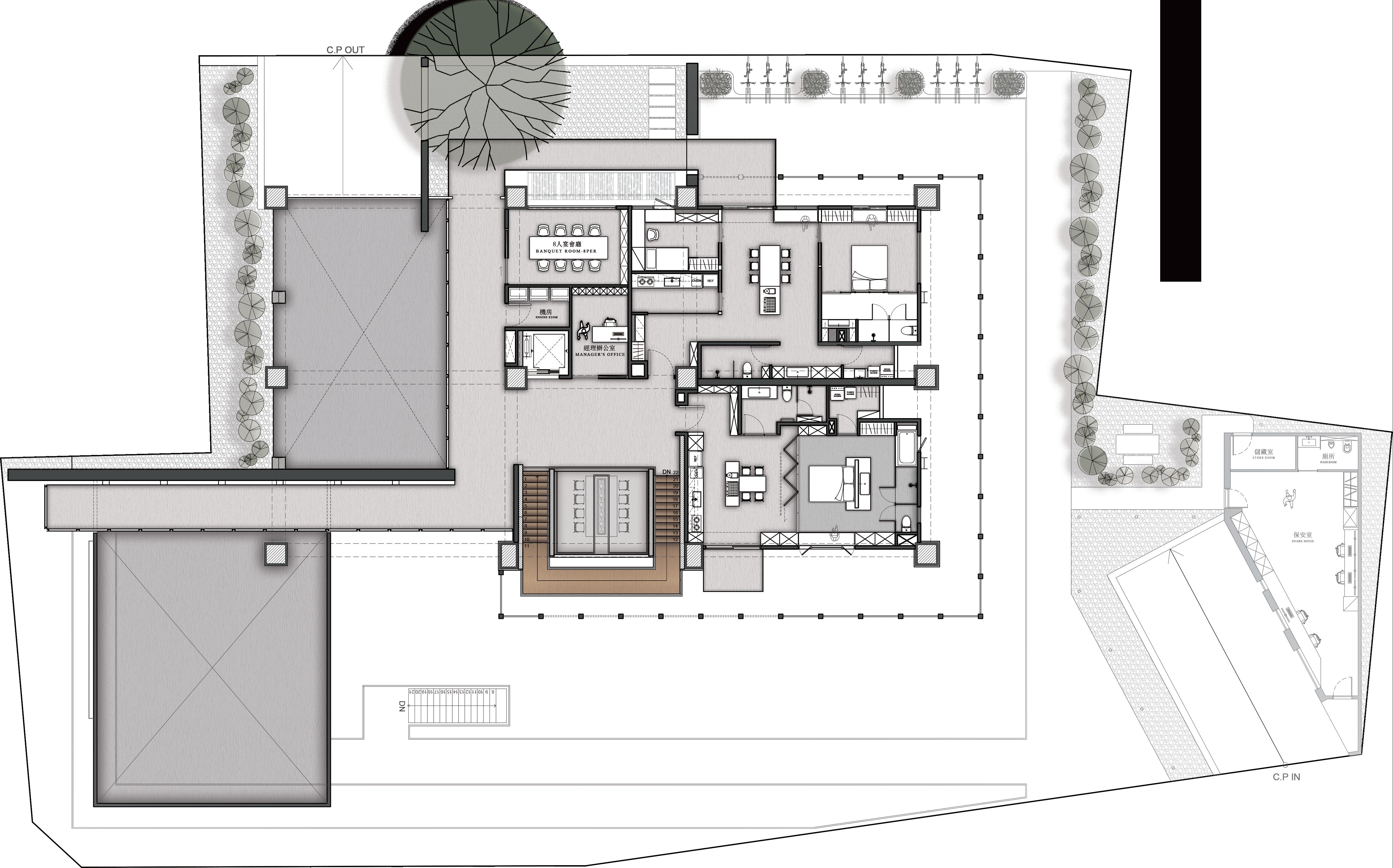

平面配置圖
一樓平面配置圖
二樓平面配置圖
平面配置圖

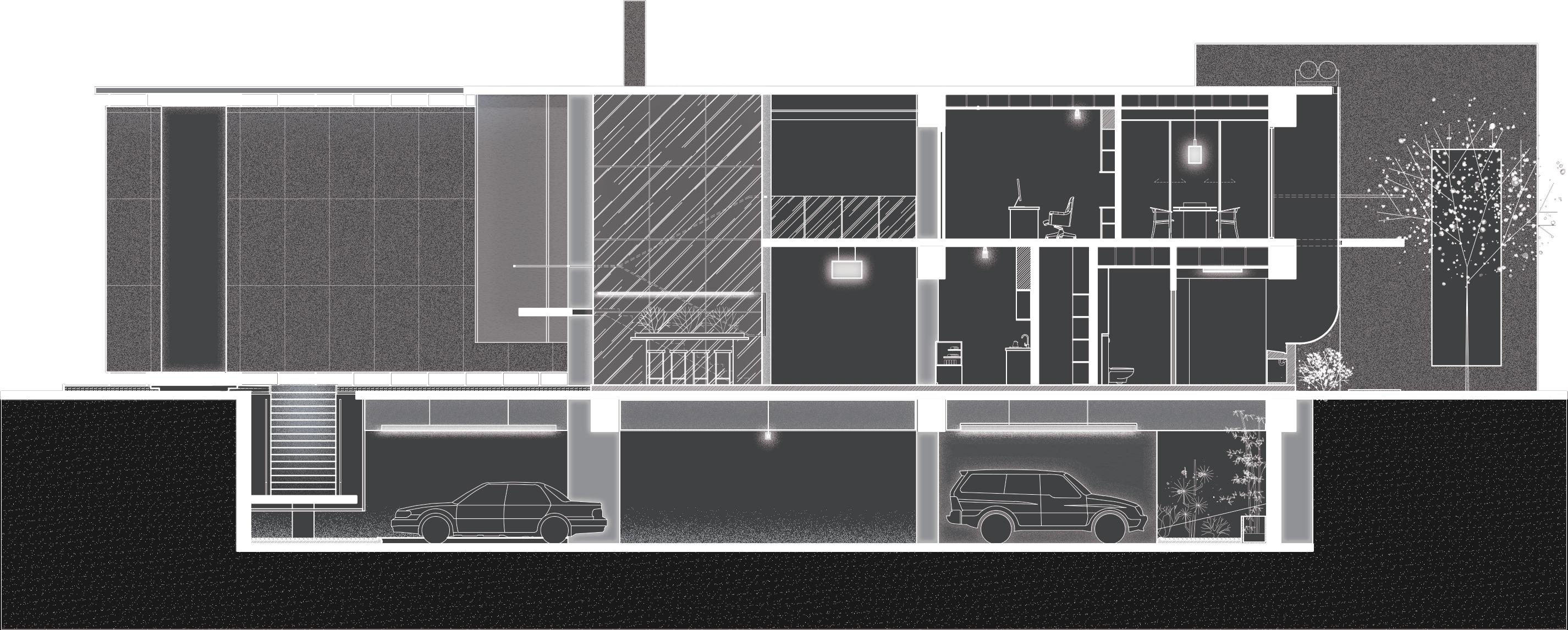

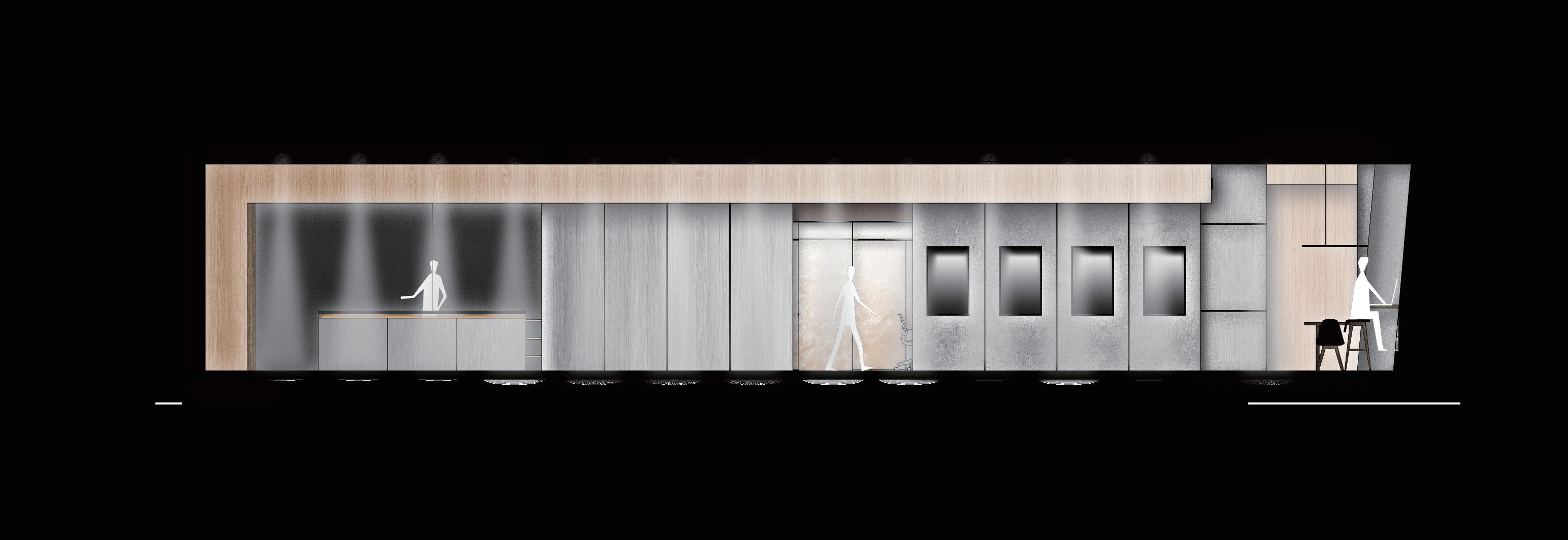

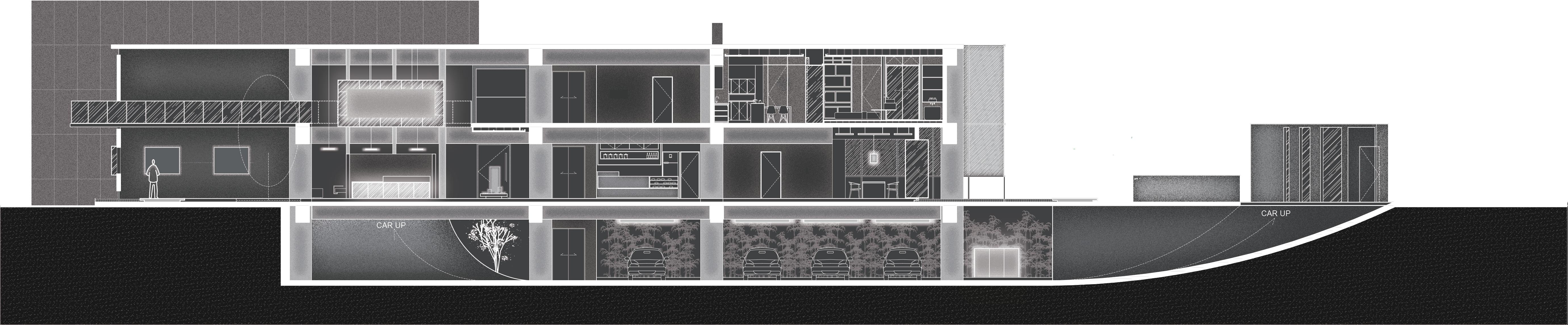

長向剖立面圖
短向剖立面圖

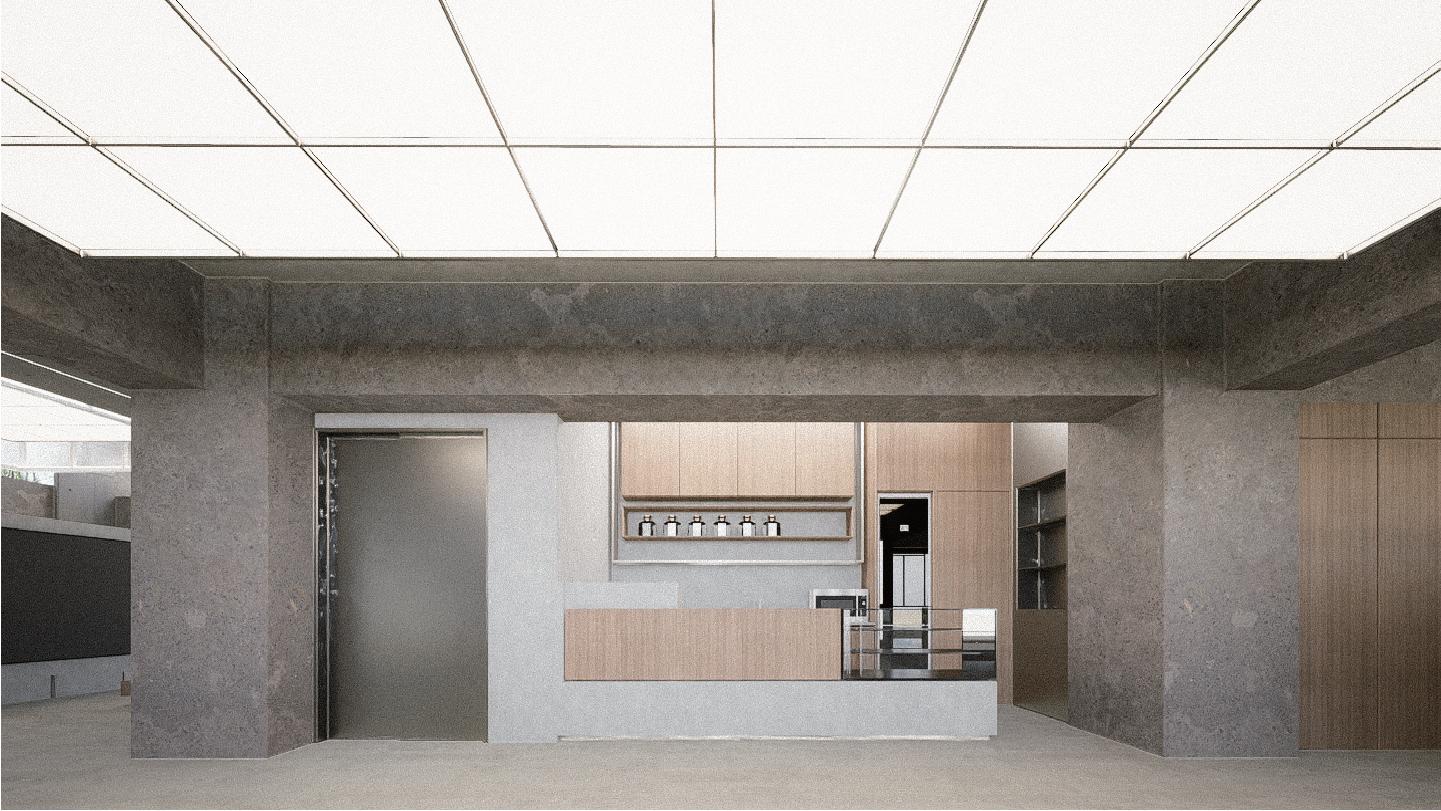

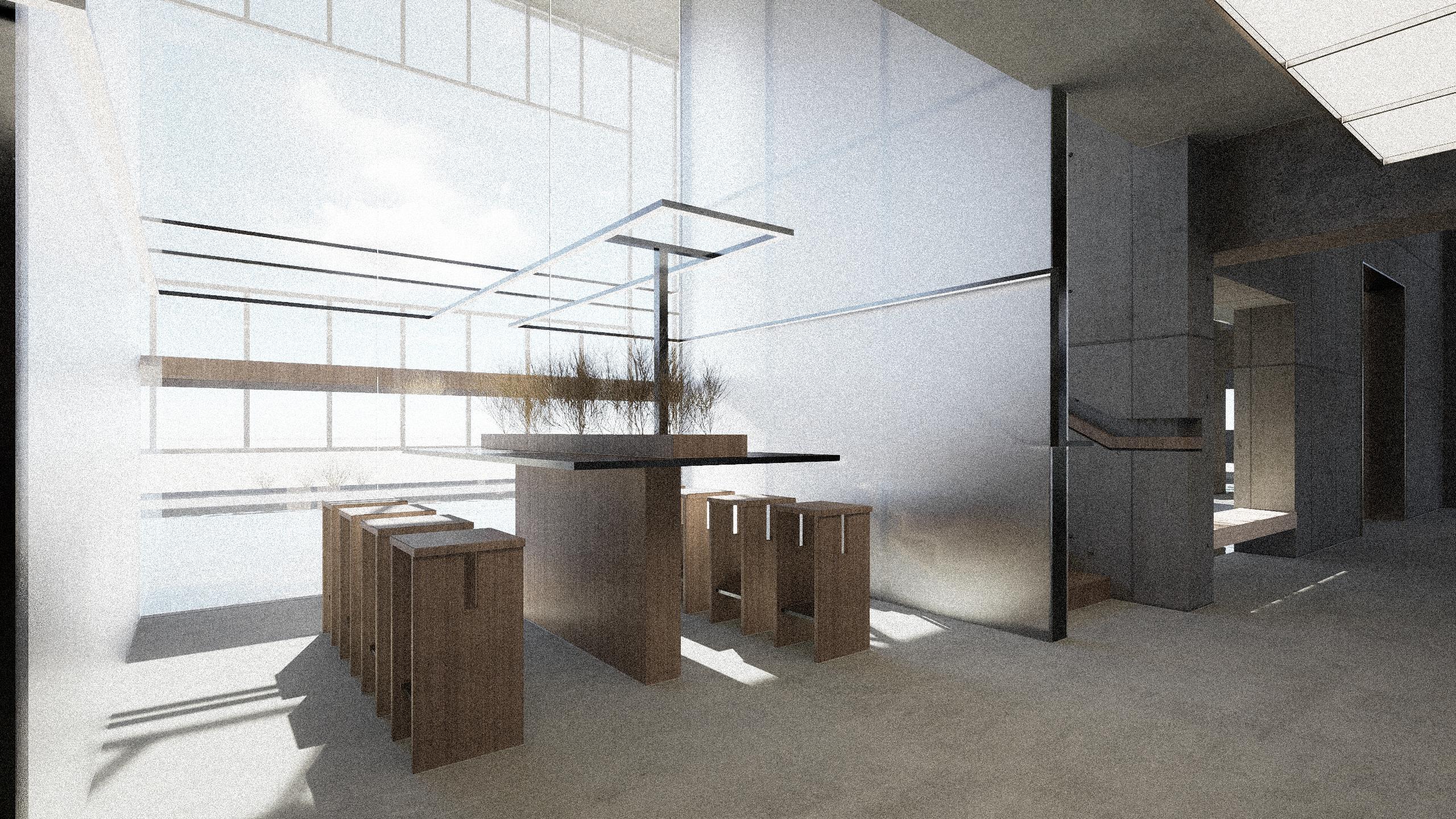

咖啡廳櫃檯
112-2學期施工圖課程作業練習 04
圖學/施工圖
1. 星宇航空VIP接待室隔間尺寸圖
2.星宇航空VIP接待室平面配置圖
3.星宇航空VIP接待室地坪材質圖
4.星宇航空VIP接待室天花尺寸圖
5.星宇航空VIP接待室天花燈具圖
6.星宇航空VIP接待室入口造型立面圖
7.星宇航空VIP接待室接待區高櫃立面圖
8.玻璃欄杆大樣圖
9.窗簾盒天花大樣圖
10.床頭壁板側邊燈大樣圖
11.地坪大樣圖
高度另詳剖立面圖
虛線=櫃底部線
金屬收邊條
補板
與瓷磚完成面 同高
虛線=木作櫃底部線 請依實際櫃子尺寸
金屬收邊條
大理石門檻
補板 與瓷磚完成面 同高
虛線=木作櫃底部線 (請依實際櫃子尺寸)
水表預計設置位置示意
水表預計設置位置示意
無框盒燈
結合出風口
天花板
完成面
地板
完成面
立面插座圖例
插座
UPS電源*1
UPS電源*2
網路插座*1
網路插座*2
網路插座*4
預留空管 6分PVC管
預留5*10線槽空管
立面插座圖例 2
航顯主機板(18.5*18.5*H3.5)
頂板散熱孔
牆內預埋空管 通往天花板內
整座櫃內 M-1
波麗木心板
牆內預埋空管 通往天花板內
頂板維修孔
頂板散熱孔
固隔
吊衣桿
壁掛式機櫃 W60*D60*H50 影印 W39 D44 H36
保險箱
毛絲面金屬方扁管
S: 1/10 CM
S: 1/5 CM
9.5mm石膏板 雙層底板阻燃處理
木角料
乳膠漆飾板
窗簾滑軌
建築窗
窗簾
窗帘盒天花大樣圖
S: 1/10 CM
8膨脹螺栓 建築樓板
扁鐵@800間距
底板阻燃處理
9mm石膏板
乳膠漆飾面 8螺紋吊桿 邊龍骨
十字沉頭自攻螺絲 覆面龍骨
乳膠漆飾面
雙層9.5mm石膏板 陽角護角條
S: 1/5 CM
地坪大樣圖
S: 1/5 CM
地坪大樣圖
S: 1/1 CM
Conclusion
我清楚知道自己未來的目標 和方向，並且相信瑋奕設計 有許多我想學以及值得我學 習的知識。未來希望有更多 在瑋奕設計學習的機會。 謝謝。
