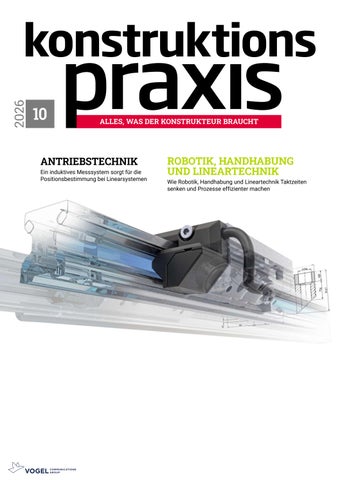

konstruktionspraxis 10/2026 by vcg

2026

ALLES, WAS DER KONSTRUKTEUR BRAUCHT

ANTRIEBSTECHNIK Ein induktives Messsystem sorgt für die Positionsbestimmung bei Linearsystemen

ROBOTIK, HANDHABUNG UND LINEARTECHNIK Wie Robotik, Handhabung und Lineartechnik Taktzeiten senken und Prozesse effizienter machen

EDITORIAL

Konstruktion mit zweitem Leben

onstrukteure stellen sich bei der künftigen Entwicklung eines neuen Maschinenmoduls nicht mehr nur Fragen wie: Hält es? Was kostet es? Wie schnell lässt es sich fertigen? Eine weitere Frage drängt sich auf: Was passiert mit dem Modul, wenn seine erste Nutzungsphase endet?

Hier setzt Design for Circularity an. Konstrukteure sollen Produkte so entwickeln, dass sie möglichst lange funktionieren, repariert, wiederverwendet, aufgearbeitet und hochwertig recycelt werden können. Kreislauffähigkeit beginnt damit im CAD-Modell. Der Hintergrund hierfür: der rechtlichen Rahmen, der kontinuierlich wächst. So ermöglicht die europäische Ecodesign for Sustainable Products Regulation (ESPR, EU 2024/1781) Anforderungen an Haltbarkeit, Reparierbarkeit, Wiederverwendbarkeit, Recyclingfähigkeit, Materialeffizienz und Rezyklatanteile. Der Digitale Produktpass wiederum soll künftig Informationen zu Materialien, Komponenten, Ersatzteilen, Reparatur, CO2-Fußabdruck und Recycling verfügbar machen. Und dies sind nur einige Beispiele für aktuelle Regelwerke. Angesichts dessen müssen Konstrukteure den Überblick behalten: Zu welcher Produktgruppe gehört die Maschine, welche Vorgaben gelten? Diese Informationen werden in einer Compliance-Matrix zusammengefasst. Recht und Konstruktion lassen sich also nicht länger voneinander trennen. Eine weitere Herausforderung besteht im Zielkonflikt zwischen Kreislauffähigkeit und Technik: Lösbare Verbindungen erleichtern zwar die Demontage, können aber Dichtheit, Schwingungsfestigkeit oder Sicherheit beeinträchtigen. Rezyklate sparen Primärrohstoffe, können jedoch stärker bei ihren Eigenschaften schwanken. Materialreduzierung darf nicht Lebensdauer und Zuverlässigkeit beeinträchtigen. Jede Änderung verlangt deshalb zusätzliche Prüfungen, Nachweise und oft neue Lieferantenqualifikationen. Auch die benötigten Informationen sind oft schwer zusammenzutragen. Angaben zu Materialien, Additiven, Ersatzteilen, Wartung und Recycling stehen häufig in verschiedenen Systemen und Abteilungen. So kann der Digitale Produktpass nur funktionieren, wenn Entwicklung, Einkauf, Qualität und Service ihre Daten durchgängig pflegen. Normen wie EN 45552 bis EN 45559, IEC 62430 und die ISO-59000-Reihe bieten dafür Orientierung. Entscheidend bleibt jedoch der Perspektivwechsel: Eine gute Konstruktion endet nicht mit der Auslieferung. Sie denkt Reparatur, Wiederverwendung und Rückführung gleich mit.
