IKH Arbets- och extraljus 2026

Hitta ditt ljus hos oss

Du har maskinen.

Vi har belysningen.

Arbetsljus, extraljus och strålkastare för din maskin

Till traktor | fyrhjuling | arbetsmaskin

För proffs och GDS

Arbetsljus • 5 års garanti

Osram PX-serie

Professionell ljusserie som erbjuder en bred ljusbild En Europatillverkad serie arbetsljus med utmärkt vibrationstålighet och bred ljusbild med mjuka kanter. Osram PX-serien är lämplig för grävmaskiner, skogsmaskiner, traktorer, lastbilar och skåpbilar. På sidan 6

Arbetsljus • 2 års garanti

Osram VX-serie

Prisvärd och effektiv ljusserie för krävande arbetsförhållanden Erbjuder utmärkt belysning och hållbarhet med ett fantastiskt pris-kvalitetsförhållande. Förbättrar synligheten och arbetskomforten vid svag belysning. Lämplig för mångsidiga användningsområden och designad för krävande arbetsförhållanden. På sidan 7 Arbetsljus • 3 års garanti

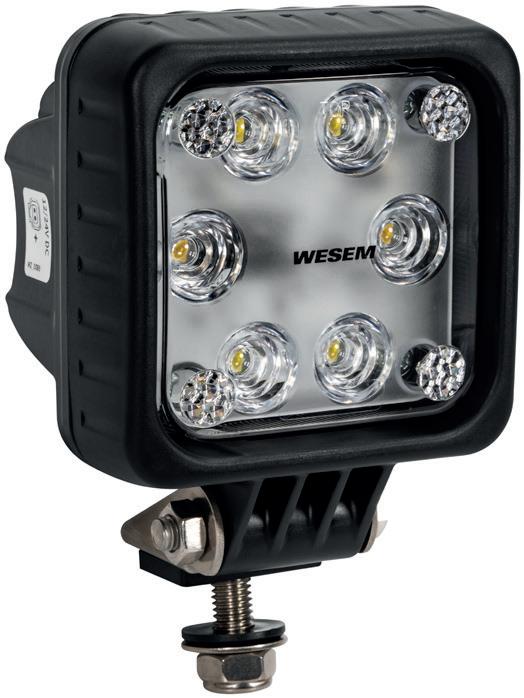

CRX & Wesem Optimum-serie

För de mest krävande proffsen Seriens utmärkta störningsskydd och förstklassiga vibrationstålighet garanterar lyckade projekt. Seriens färgtemperatur är optimerad för vinterarbete. Optimum-serien passar allt från grävmaskiner till skåpbilar. På sidan 8-9

Arbetsljus • 2 års garanti

CRX Magna-serie

Lantbrukets favoritlampor Effektivt och säkert arbete säkerställs genom bra störningsskydd. Monteringslösningar som underlättar och påskyndar utbytet av halogenlampor. Magna-serien passar inte bara för traktorer utan även för lastbilar, ATV:er och skåpbilar. På sidan 10-17

Testa och hitta rätt ljuskälla ikh.se/ljusstudio

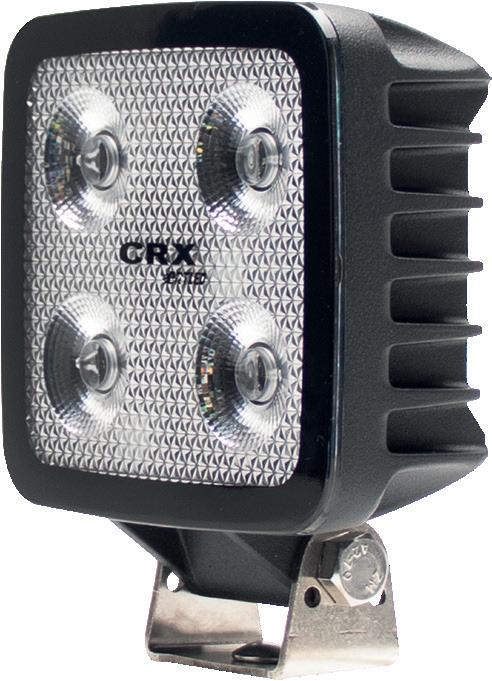

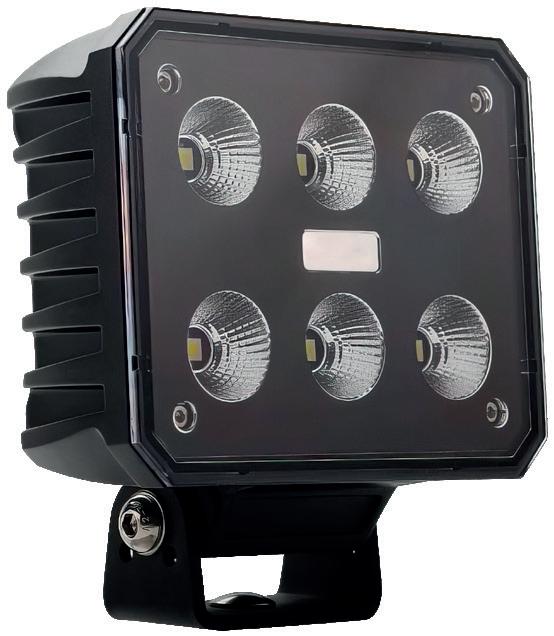

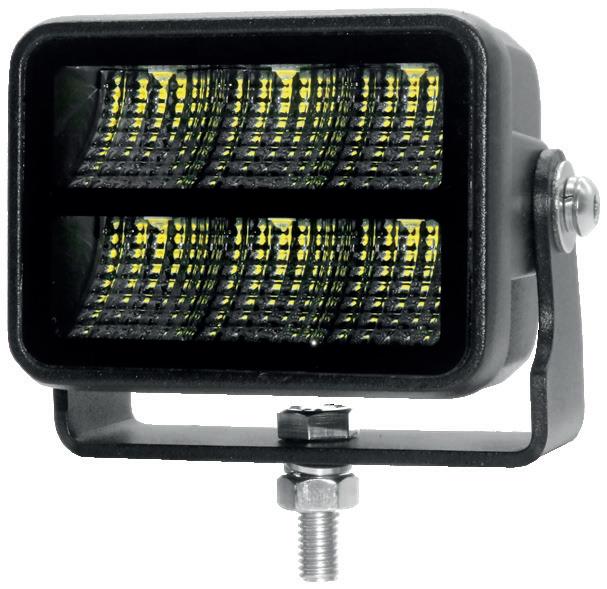

Arbetsljus

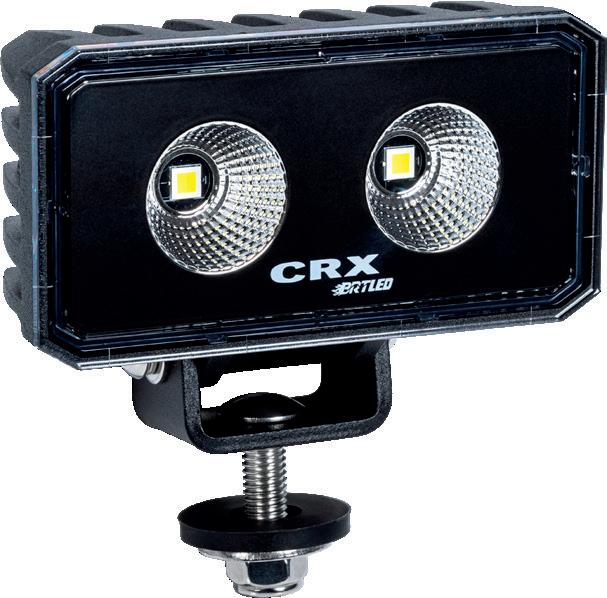

CRX Agena-serie

Instegsserie med många tillämpningar Agena-serien erbjuder arbetsbelysning för ett brett spektrum av behov med wattal från 10 watt upp till 320 watt.

Agena-produkterna har optimal balans mellan pris och ljusflöde. De är lämpliga för ATV:er, gaffeltruckar och traktorer. På sidan 18-19

Strålkastare

CRX

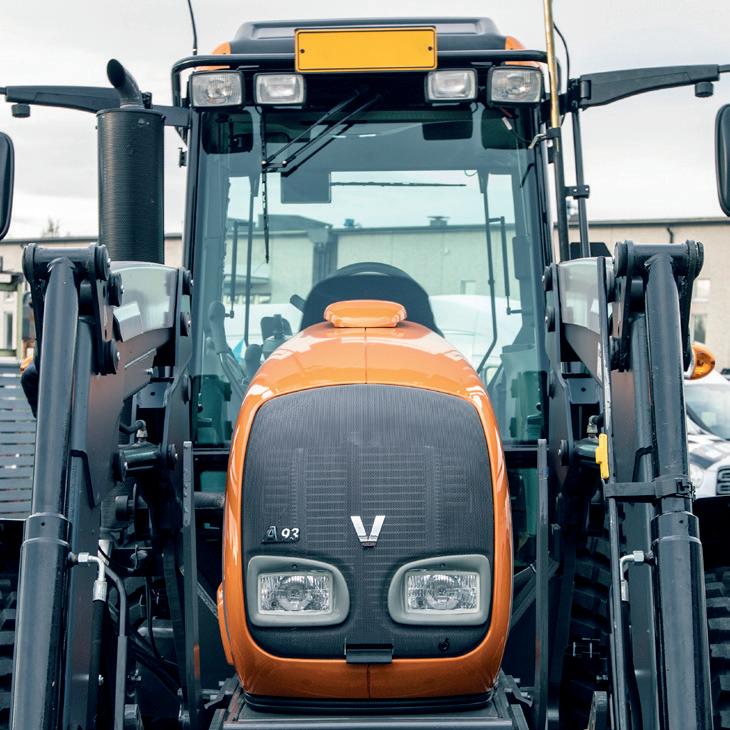

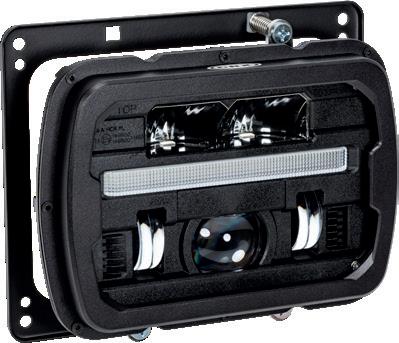

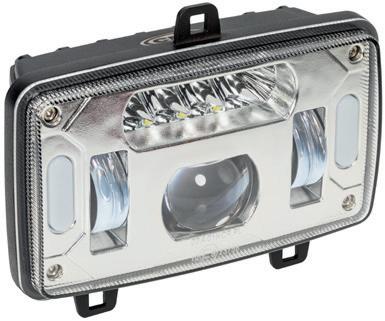

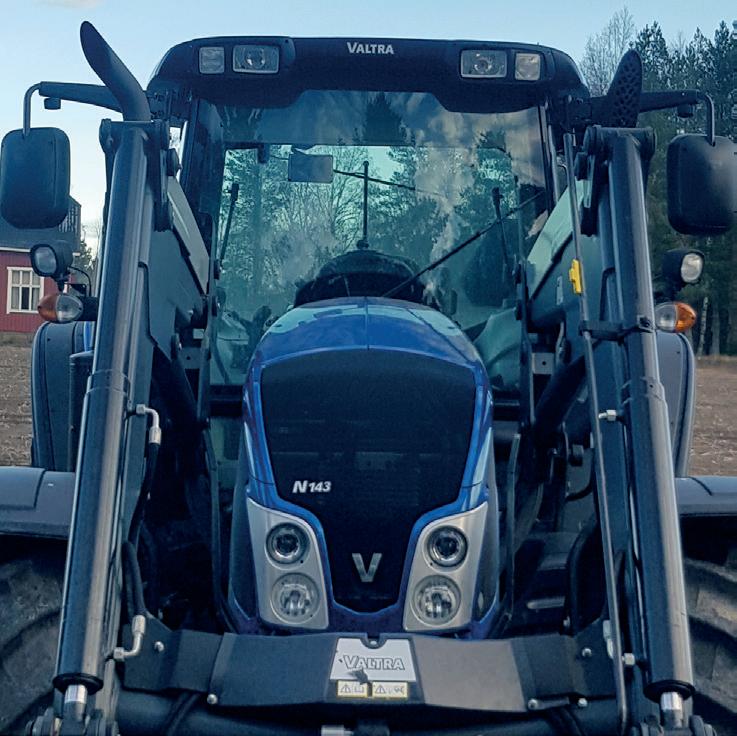

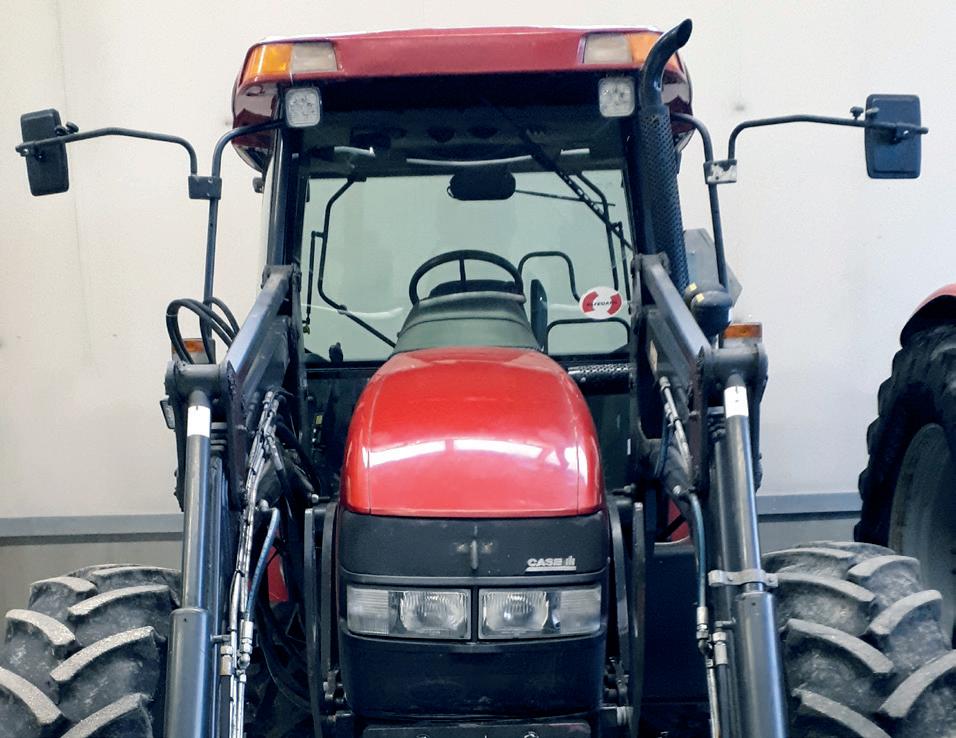

E-godkända LED-strålkastare I takt med att LED-tekniken utvecklas blir halogenlampornas ineffektivitet allt mer uppenbar. LED-strålkastare har

utvecklats för att enkelt kunna ersätta originalhöljet på en traktor eller arbetsmaskin. Alla våra LED-strålkastare är E-godkända och passar till jordbruksmaskiner, traktorer och ATV:er.. På sidan 20-21

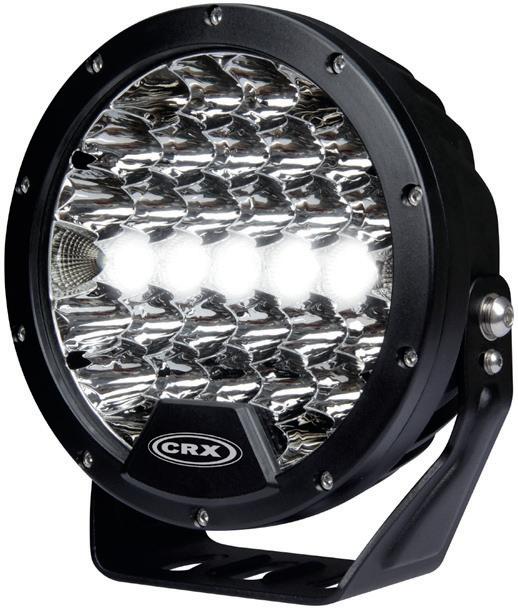

Extraljus • 3 års garanti

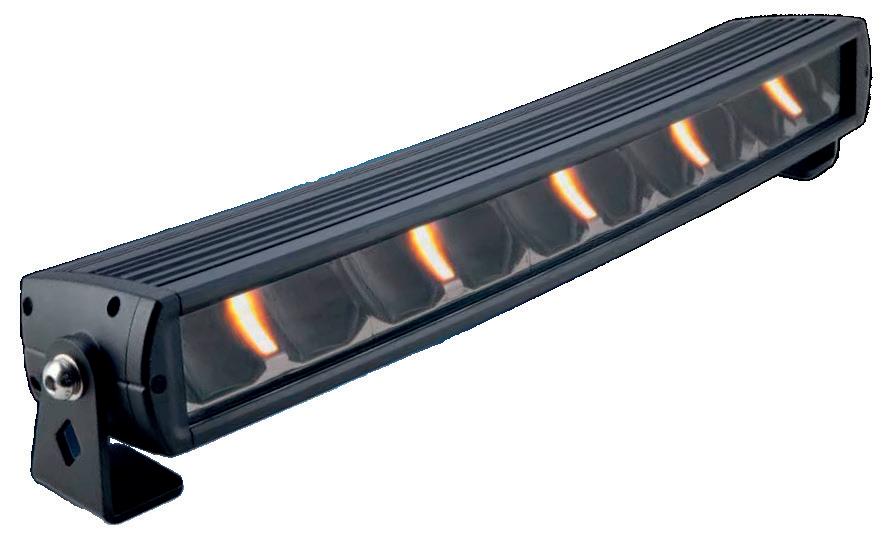

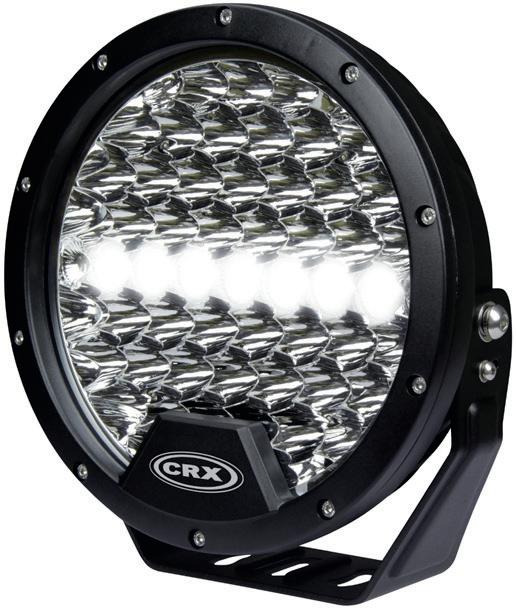

CRX Regem och Wesem Fervor

E-godkända LED-extraljus Urval av extraljus godkända för vägtrafik, både runda och panelmodeller. Finns även med extra funktioner såsom positionsljus, varningsljus eller Dual-power. På sidan 28-31

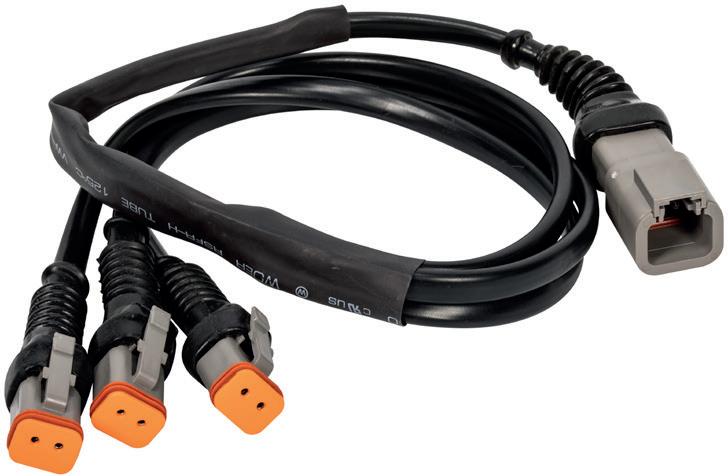

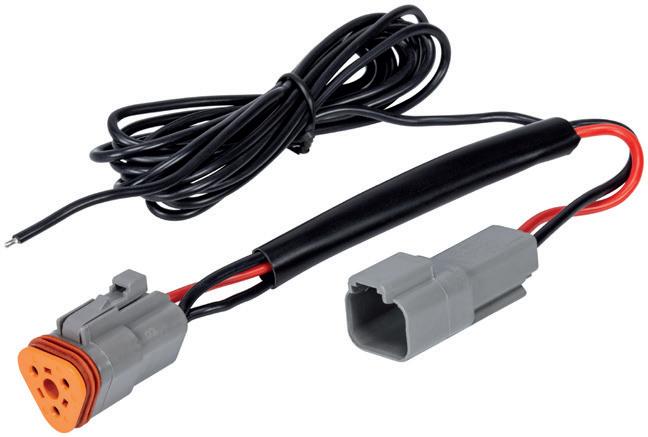

Tillbehör

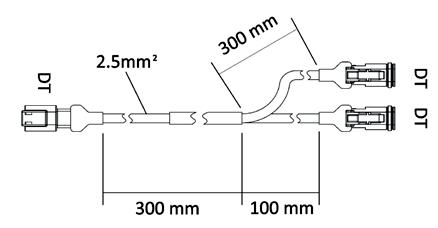

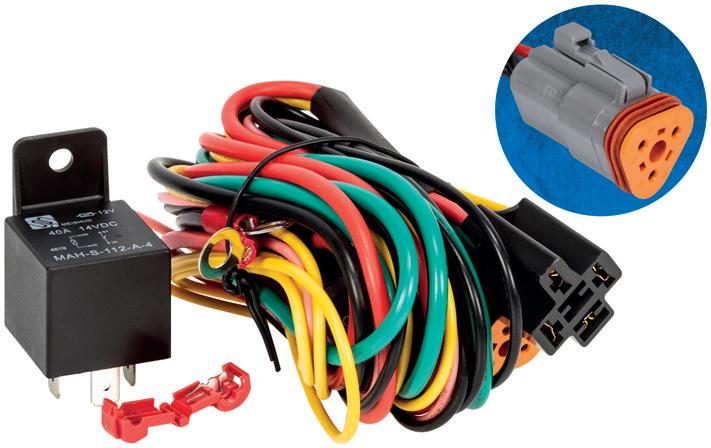

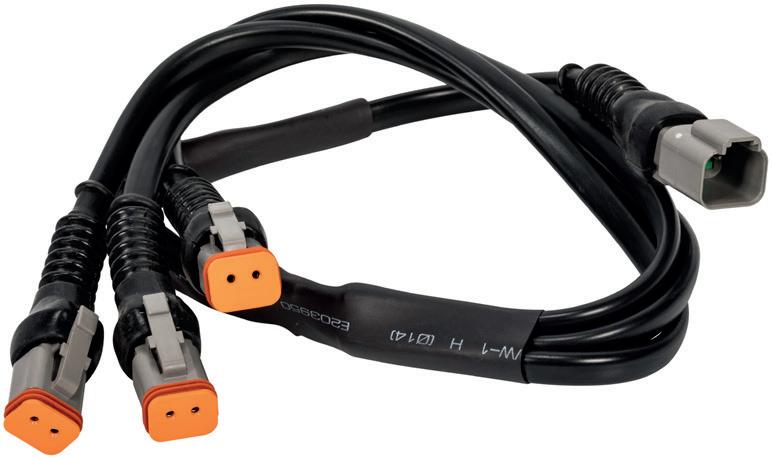

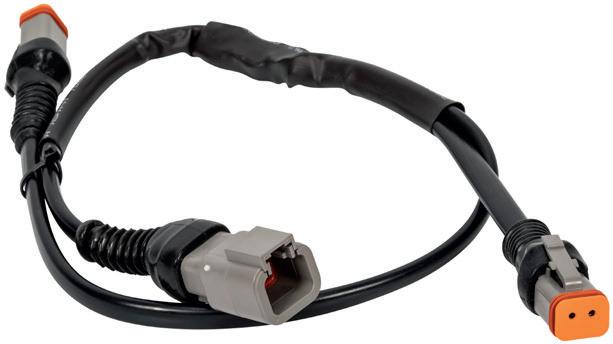

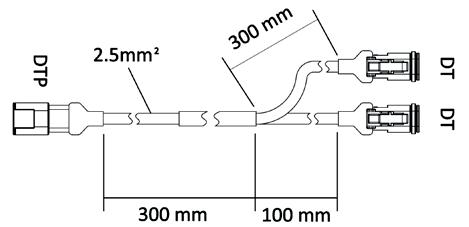

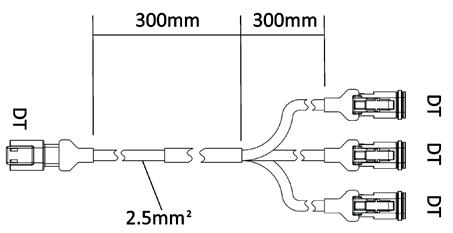

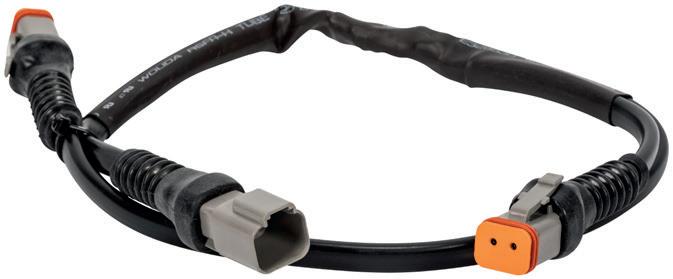

Fäste och kablage På sidan 33-38

IKH erbjuder ett brett sortiment av arbetsljus, strålkastare och extraljus för traktorer, maskiner och fyrhjulingar. Här hittar du proffslösningar för effektivt och säkert arbete – våra experter hjälper dig att välja rätt ljus för varje behov.

Du har maskinen. Vi har belysningen.

4

IKH | Arbets- och extraljus 2025

Du har

maskinen.

Vi har

belysningen.

För proffs och GDS

ikh.se

5

Information för jämförelse av belysning Lumen (lm)

Kelvin (K)

Lumen är enheten för ljusflöde. Denna enhet ger värdet av ljusstyrkan oberoende av ljusets riktning. Med andra ord, ju högre värde desto starkare ljus. Ljusflödets värde påverkas inte av reflektorer eller lins.

För ljuskällor uttrycks färgtemperaturen i Kelvin. Den optimala färgtemperaturen för en arbetslampa är 55006500K, vilket motsvarar dagsljus och tröttar således inte ögonen. Ju högre Kelvinvärde desto ”kallare” och blåare ljus. Dagsljus 5500-6500 K, Halogenlampa 3200 K, Xenonlampa 4300-6400 K, LED lampor 5500-6500 K.

IKH informerar både det teoretiska (maximala) ljusflödets värde och det verkliga (uppmätta) ljusflödets värde av dioderna.

2000 K

3200 K

5500 K

7000 K

10000 K

IP-klassificering (Ingress Protection) IP67 Dammtät och klarar tillfällig nedsänkning i vatten.

IP68 Dammtät och vattentät, klarar nedsänkning i 1m vatten.

IP69K Denna klassificering är framtagen för produkter som klarar högt tryck och varmt vatten. Nummer 9 är acceptansvillkoret för att lampan skall klara spolning på nära håll med t.ex. högtryckstvätt. Bokstaven K syftar på temperaturen. IP69K klarar av ett tryck på 100 bar på nära håll och ett vattenflöde på ungefär 15l i minuten. Vattnets temperatur är +80 °C. Sprutmunstycket är 10 cm från lampan.

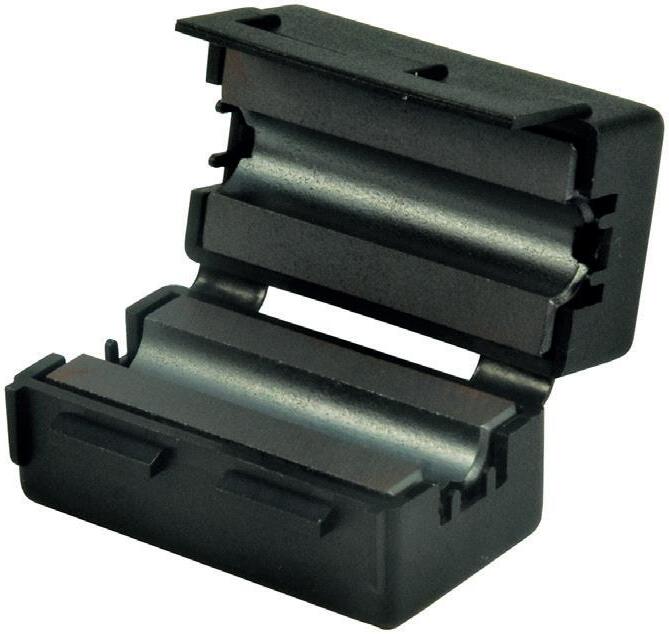

Elektromagnetisk kompatibilitet (EMC) Elektromagnetisk kompatibilitet är förmågan hos en apparat, utrustning eller system att fungera i sin elektromagnetiska omgivning utan att medföra oacceptabla störningar i denna omgivning. En högkvalitativ och enligt standarder testad arbetslampa/extraljus skall klara av en viss mängd elektromagnetiska störningar som uppkommer från dess omgivning, och på samma gång inte orsaka störningar hos andra komponenter, t.ex. störa radiomottagare.

R10 lampor skall enligt lagen om EMC-kompatibilitet uppfylla ECE-R10 kraven.* CISPR25 är standarden för störningsutsändning och har en klassificering från 1 till 5: Klass 1-2 kan störa vissa elektroniska komponenter Klass 3-4 ger mycket bra skydd mot elektromagnetisk störning Klass 5 uppfyller de högsta kraven för elektromagnetisk kompatibilitet *Samtliga lampor som finns i denna katalog är R10 godkända.

ikh.se

För proffs och GDS

6

IKH | Arbets- och extraljus 2025

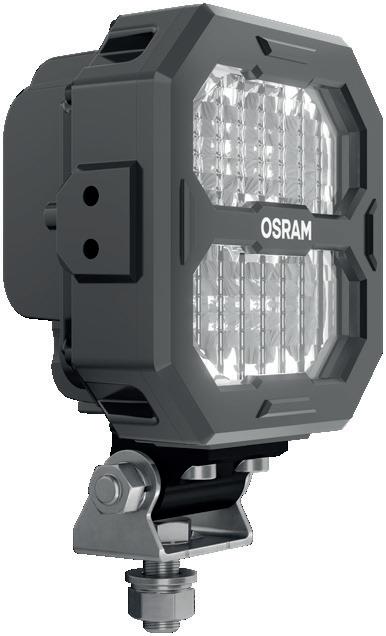

ST90010 PX4500 WIDE • Spänning 12-24 V DC • Ljusflöde 4500 lm • Nominell effekt 45 W LED • Färgtemperatur 6000 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 3 • Kontakt DT • Mått B x H x D 117,1 x 113,42 x 64,16 mm

Ljusbild 110°

Kraftfull belysning för krävande jobb.

ST90011 PX4500 FLOOD • Spänning 12-24 V DC • Ljusflöde 4500 lm • Nominell effekt 45 W LED • Färgtemperatur 6000 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 3 • Kontakt DT • Mått B x H x D 117,1 x 113,42 x 64,16 mm

Ljusbild 85°

Kraftfull belysning för krävande jobb.

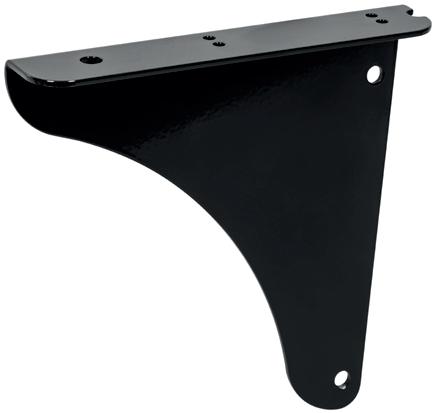

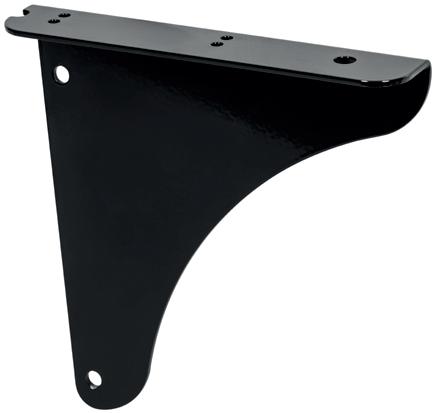

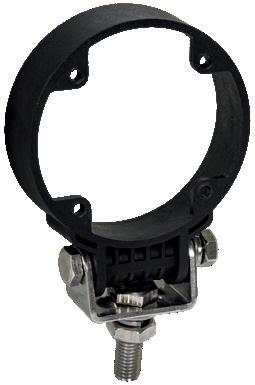

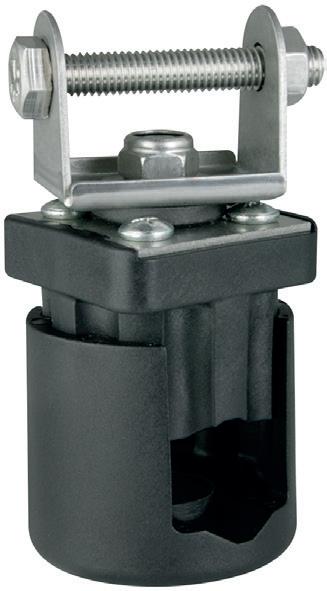

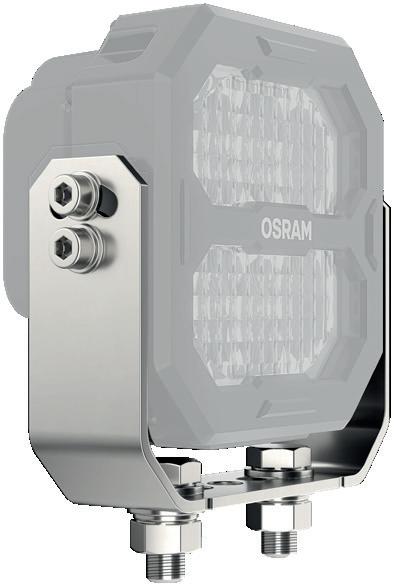

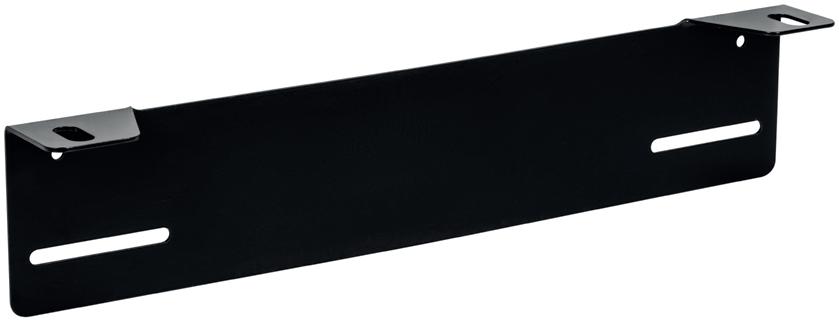

ST90012 Fäste för Osram PX arbetsljus Mer tillbehör på sidorna 33-38.

För proffs och GDS

ikh.se

Arbetsljus ST90014 Osram Lightbar WL VX150-WD • Spänning 12-24 V DC • Ljusflöde 1500 lm • Nominell effekt 15 W LED • Färgtemperatur 6000 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 3 • Kontakt 45 cm kabel • Mått B x H x D 160 x 56 x 42 mm

Ljusbild 42°

VX-serien: design och funktion i samma arbetsljus.

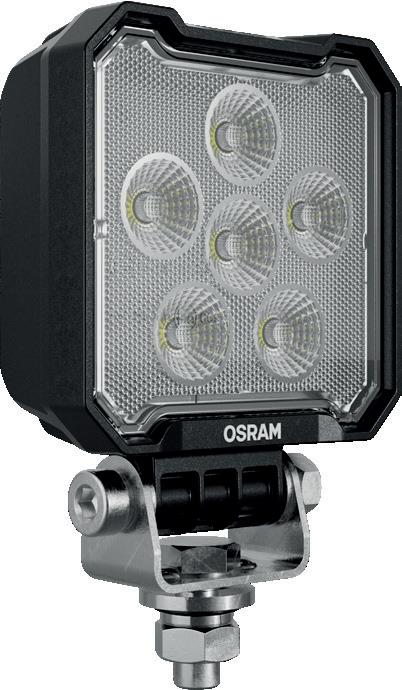

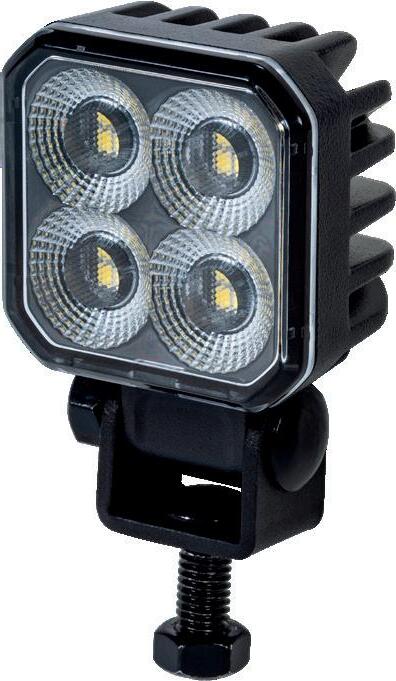

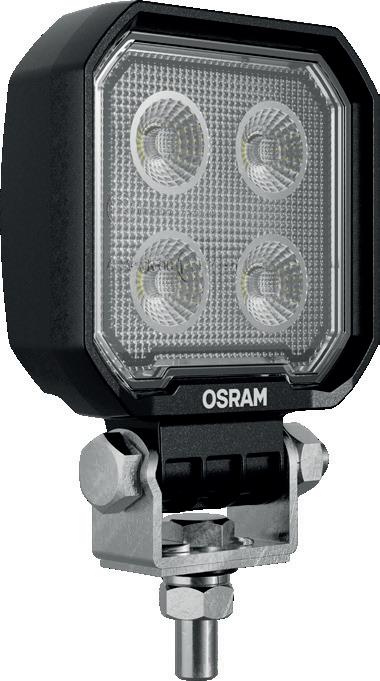

ST90015 Osram Cube WL VX100-WD • Spänning 12-24 V DC • Ljusflöde 2000 lm • Nominell effekt 20 W LED • Färgtemperatur 6000 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 3 • Kontakt 45 cm kabel • Mått B x H x D 89,4 x 118,5 x 41,5 mm

Ljusbild 41°

Även godkänd som backljus.

ST90013 Osram Cube WL VX80-WD • Spänning 12-24 V DC • Ljusflöde 1300 lm • Nominell effekt 12 W LED • Färgtemperatur 6000 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 3 • Kontakt 45 cm kabel • Mått B x H x D 75 x 102 x 31 mm

Ljusbild 37°

Även godkänd som backljus.

Testa och hitta rätt ljuskälla ikh.se/ljusstudio

ikh.se

För proffs och GDS

7

8

IKH | Arbets- och extraljus 2025

ST86064B Optimum 6400 • Spänning 9-36 V DC • Teoretiskt ljusflöde 6400 lm • Praktiskt ljusflöde 5500 lm • Nominell effekt 4 x 18 W LED • Färgtemperatur 5700 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 5 • Kontakt DT (hondel ingår) • Mått B x H x D 115 x 95 x 58 mm

Ljusbild 70°

Mycket kraftfull och pålitlig arbetslampa för allroundbruk.

ST86065B Optimum 9600 • Spänning 9-36 V DC • Teoretiskt ljusflöde 9600 lm • Praktiskt ljusflöde 7800 lm • Nominell effekt 6 x 18 W LED • Färgtemperatur 5700 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 5 • Kontakt DT (hondel ingår) • Mått B x H x D 133 x 110 x 60 mm

Ljusbild 70°

Mycket kraftfull och pålitlig arbetslampa för allroundbruk.

Ljusbild 120°

Nyhet

ST86066B Optimum 6000Z • Spänning 9-36 V DC • Teoretiskt ljusflöde 6000 lm • Praktiskt ljusflöde 4800 lm • Nominell effekt 6 x 10 W LED • Färgtemperatur 5700 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 5 • Kontakt DT (hondel ingår) • Mått B x H x D 130 x 90 x 70,4 mm

Extra bred ljusbild.

Ljusbild 70°

För proffs och GDS

Nyhet

ikh.se

ST860614 Optimum 4200 • Spänning 9-36 V DC • Teoretiskt ljusflöde 4200 lm • Praktiskt ljusflöde 3200 lm • Nominell effekt 2 x 18 W LED • Färgtemperatur 5700 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 5 • Kontakt DT (hondel ingår) • Mått B x H x D 105 x 54 x 45 mm

Optimum

Arbetsljus

ST860613 Optimum 4500S • Spänning 9-36 V DC • Teoretiskt ljusflöde 4500 lm • Praktiskt ljusflöde 3800 lm • Nominell effekt 32 x 1,5 W LED • Färgtemperatur 6000 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 5 • Kontakt DT (hondel ingår) • Mått B x H x D 150 x 90 x 88 mm

Ljusbild 60°

Sid- eller bottenmontering.

ST89008N Optimum 5000N • Spänning 10,5-30 V DC • Teoretiskt ljusflöde 5000 lm • Praktiskt ljusflöde 4000 lm • Nominell effekt 6 x 9,2 W LED • Färgtemperatur 5700 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 5 • Kontakt DT (hondel ingår) • Mått B x H x D 100 x 100 x 74 mm

Ljusbild 12°

Fokuserad ljusbild.

ST89004 Optimum 1800P • Spänning 10,5-30 V DC • Teoretiskt ljusflöde 1800 lm • Praktiskt ljusflöde 1500 lm • Nominell effekt 6 x 4 W LED • Färgtemperatur 6000 K • Skyddsklass IP67/IP69K • EMC CISPR 25 klass 5 • Kontakt DT (hondel ingår) • Mått B x H x D 100 x 100 x 75 mm

Ljusbild 66°

E-godkänd backljus R23.

ST89004, ST89008N är kompatibel med ST89050 Valtra monteringsram!

Tillämplighet på sidan 33.

ikh.se

För proffs och GDS

9

10

IKH | Arbets- och extraljus 2025

Ljusbild 120°

Nyhet

ST86046B Magna 4900E Zero Glare • Spänning 10-32 V DC • Teoretiskt ljusflöde 4900 lm • Praktiskt ljusflöde 3200 lm • Nominell effekt 6 x 7 W LED • Färgtemperatur 6000 K • Skyddsklass IP67 • EMC CISPR 25 klass 3 • Kontakt DT • Mått B x H x D 128,0 x 114,5 x 70,0 mm

Zero Glare – bländfri, extra bred ljusbild.

Ljusbild 60°

Nyhet

ST86042C Magna 7200S • Spänning 10-32 V DC • Teoretiskt ljusflöde 7200 lm • Praktiskt ljusflöde 5100 lm • Nominell effekt 60 x 1 W LED • Färgtemperatur 6000 K • Skyddsklass IP67 • EMC CISPR 25 klass 3 • Kontakt DT • Mått B x H x D 153,0 x 92,0 x 77,2 mm

Kraftig arbetslampa med bred ljusbild.

ST86062B Magna 3900E • Spänning 9-36 V DC • Teoretiskt ljusflöde 3900 lm • Praktiskt ljusflöde 3200 lm • Nominell effekt 4 x 10 W LED • Färgtemperatur 4500 K (standard) • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 3 • Kontakt DT (hondel ingår) • Mått B x H x D 107 x 129 x 47,7 mm

Ljusbild 60°

3000 k

4500 k

Tre valbara färgtemperaturer: 3000 / 4500 / 6000 k.

6000 k

ST86083B Magna 3370P • Spänning 10-30 V DC • Teoretiskt ljusflöde 3370 lm • Praktiskt ljusflöde 2860 lm • Nominell effekt 24 x 1,25W LED • Färgtemperatur 5000 K • Skyddsklass IP67/IP69K • EMC CISPR 25 klass 3 • Kontakt DT (hondel ingår) • Mått B x H x D 76 x 76 x 40 mm

Ljusbild 90°

Även godkänd som backljus.

För proffs och GDS

ikh.se

Magna Ljusbild 45°

Nyhet

Arbetsljus

ST86016B Magna 4000 • Spänning 10-32 V DC • Teoretiskt ljusflöde 4000 lm • Praktiskt ljusflöde 3292 lm • Nominell effekt 4 x 10 W LED • Färgtemperatur 5000 K • Skyddsklass IP67 • EMC CISPR 25 klass 3 • Kontakt DT • Mått B x H x D 112 x 100 x 65 mm

Mycket kompakt och kraftfull arbetslampa.

Ljusbild 60°

Nyhet

ST86080B Magna 1800M • Spänning 10-32 V DC • Teoretiskt ljusflöde 1800 lm • Praktiskt ljusflöde 1452 lm • Nominell effekt 16 x 1,5 W LED • Färgtemperatur 6000 K • Skyddsklass IP67 • EMC CISPR 25 klass 3 • Kontakt DT • Mått B x H x D 50,8 x 70,0 x 34,3 mm

Kraft i kompakt format.

ST860611 Magna 9500Z • Spänning 9-36 V DC • Teoretiskt ljusflöde 9500 lm • Praktiskt ljusflöde 7800 lm • Nominell effekt 9 x 10 W LED • Färgtemperatur 5700 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 3 • Kontakt DT (hondel ingår) • Mått B x H x D 146,5 x 105 x 72,4 mm

Ljusbild 120°

Extra bred ljusbild.

ST86007C Magna 2500 • Spänning 10-32 V DC • Teoretiskt ljusflöde 2500 lm • Praktiskt ljusflöde 2400 lm • Nominell effekt 6 x 5 W LED • Färgtemperatur 5700 K • Skyddsklass IP67/IP69K • EMC CISPR 25 klass 3 • Kontakt DT (hondel ingår) • Mått B x H x D 85 x 63 x 62 mm

Ljusbild 60°

Modern och kompakt.

ikh.se

För proffs och GDS

11

12

IKH | Arbets- och extraljus 2025

ST86082B Magna 2500P • Spänning 10-32 V DC • Teoretiskt ljusflöde 2500 lm • Praktiskt ljusflöde 2259 lm • Nominell effekt 6 x 5 W LED • Färgtemperatur 5700 K • Skyddsklass IP67/IP69K • EMC CISPR 25 klass 3 • Kontakt DT (hondel ingår) • Mått B x H x D 160 x 46 x 64 mm

Ljusbild 60°

Utmärkt pris-/kvalitetsförhållande, allround- och backljus.

ST860610 Magna 2800P • Spänning 9-36 V DC • Teoretiskt ljusflöde 2800 lm • Praktiskt ljusflöde 2200 lm • Nominell effekt 4 x 6 W LED • Färgtemperatur 5700 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 3 • Kontakt DT (hondel ingår) • Mått B x H x D 130 x 42 x 45 mm

Ljusbild 70°

E-godkänd backljus R23.

Möjlighet till ytmontering.

ST860612 Magna 3200PRO • Spänning 9-32 V DC • Teoretiskt ljusflöde 3200 lm • Praktiskt ljusflöde 2700 lm • Nominell effekt 4 x 8 W LED • Färgtemperatur 6000 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 3 • Kontakt DT (hondel ingår) • Mått B x H x D 164 x 40,5 x 61 mm

Ljusbild 80x60°

E-godkänd backljus R23 och varningsblinkande ljus R65. Ytmontering.

ST86081 Magna 4080 • Spänning 9-32 V DC • Teoretiskt ljusflöde 4080 lm • Praktiskt ljusflöde 3637 lm • Nominell effekt 16 x 3 W LED • Färgtemperatur 6000 K • Skyddsklass IP68 • EMC CISPR 25 klass 4 • Kontakt DT (hondel ingår) • Mått B x H x D 125 x 155 x 88 mm

Ljusbild 60°

För proffs och GDS

ikh.se

Magna

Ljusbild 60°

NH

JD VA

Passar till

ST86045 Magna 5100R • Spänning 9-32 V DC • Teoretiskt ljusflöde 5100 lm • Praktiskt ljusflöde 4600 lm • Nominell effekt 6 x 10 W LED • Färgtemperatur 6000 K • Skyddsklass IP67 • EMC CISPR 25 klass 4 • Kontakt DT (hondel ingår) • Mått B x H x D 104 x 98 x 70 mm

MF

Passar till

ST86078 Magna 5300Q • Spänning 10-30 V DC • Teoretiskt ljusflöde 5320 lm • Praktiskt ljusflöde 4400 lm • Nominell effekt 8 x 7 W LED • Färgtemperatur 5700 K • Skyddsklass IP69K • EMC CISPR 25 klass 4 • Kontakt DT (hondel ingår) • Mått B x H x D 160 x 100 x 68 mm

Ljusbild 90°

13

Arbetsljus

Botten- eller sidomontering.

Ljusbild 60°

CIH DF

Passar till

ST86044 Magna 3200E • Spänning 9-32 V DC • Teoretiskt ljusflöde 3200 lm • Praktiskt ljusflöde 2800 lm • Nominell effekt 8 x 5 W LED • Färgtemperatur 6000 K • Skyddsklass IP67 • EMC CISPR 25 klass 4 • Kontakt kabel • Mått B x H x D 184 x 102 x 64,7 mm

FE MF SAMPO

Nedsänkt montering.

Ljusbild 60°

MF

Nedsänkt montering.

ikh.se

För proffs och GDS

Passar till

ST86070 Magna 3400MF • Spänning 9-32 V DC • Teoretiskt ljusflöde 3400 lm • Praktiskt ljusflöde 2800 lm • Nominell effekt 4 x 10 W LED • Färgtemperatur 6000 K • Skyddsklass IP67 • EMC CISPR 25 klass 4 • Kontakt kabel • Mått B x H x D 167 x 104 x 67 mm

14

IKH | Arbets- och extraljus 2025

Ljusbild 100x40°

CIH FO

Passar till

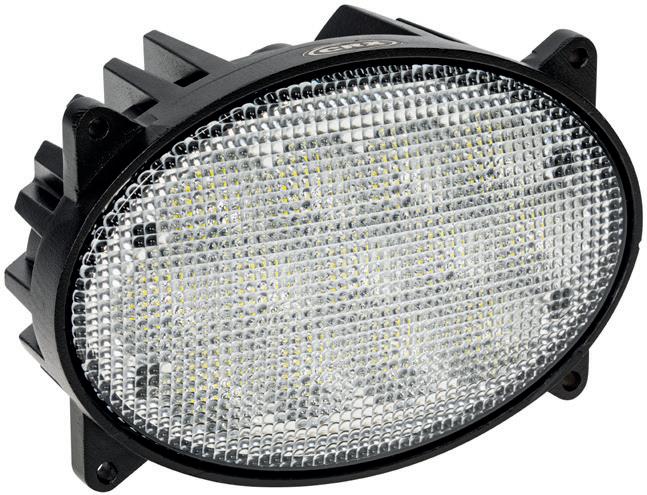

ST86069 Magna 5600SE • Spänning 9-36 V DC • Teoretiskt ljusflöde 5600 lm • Praktiskt ljusflöde 4400 lm • Nominell effekt 10 x 6 W LED • Färgtemperatur 5700 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 3 • Kontakt DT (hondel ingår) • Mått B x H x D 150 x 90 x 88 mm

MF NH VA

Horisontell ljusbild – belysning utan bländning. Botten- eller sidomontering.

Ljusbild 60°

JD NH

Passar till

ST86071 Magna 3400U • Spänning 9-32V DC • Teoretiskt ljusflöde 3400 lm • Praktiskt ljusflöde 2800 lm • Nominell effekt 4 x 10 W LED • Färgtemperatur 6000 K • Skyddsklass IP67 • EMC CISPR 25 klass 4 • Kontakt 9005 (hondel ingår) och PGJ13-adapter • Mått B x H x D 114 x 114 x 55 mm

Nedsänkt montering.

Ljusbild 60°

Passar till

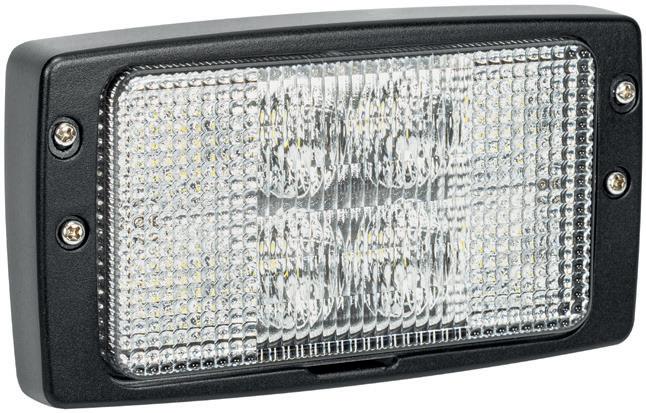

ST86072 Magna 3400CNH • Spänning 9-32 V DC CIH • Teoretiskt ljusflöde 3400 lm • Praktiskt ljusflöde 2800 lm NH • Nominell effekt 4 x 10 W LED • Färgtemperatur 6000 K • Skyddsklass IP67 • EMC CISPR 25 klass 4 • Kontakt PG13/PGJ13 (hondel ingår) • Mått B x H x D 152 x 102 x 61 mm

Nedsänkt montering.

Ljusbild 60°

Nedsänkt montering.

För proffs och GDS

ikh.se

JD

Passar till

ST86073 Magna 5100JD • Spänning 9-32 V DC • Teoretiskt ljusflöde 5100 lm • Praktiskt ljusflöde 4400 lm • Nominell effekt 6 x 10 W LED • Färgtemperatur 6000 K • Skyddsklass IP67 • EMC CISPR 25 klass 3 • Kontakt 9005 (hondel ingår) • Mått B x H x D 191 x 106,9 x 65 mm

Magna

Ljusbild 60°

JD

Passar till

ST86076 Magna 5500Q • Spänning 9-32 V DC • Teoretiskt ljusflöde 5500 lm • Praktiskt ljusflöde 4300 lm • Nominell effekt 13 x 5 W LED • Färgtemperatur 6000 K • Skyddsklass IP67 • EMC CISPR 25 klass 3 • Kontakt 9005 (hondel ingår) • Mått B x H x D 164,6 x 113 x 98 mm

JD

Passar till

ST86074 Magna 6800Q • Spänning 9-32 V DC • Teoretiskt ljusflöde 6800 lm • Praktiskt ljusflöde 5400 lm • Nominell effekt 8 x 10 W LED • Färgtemperatur 6000 K • Skyddsklass IP67 • EMC CISPR 25 klass 3 • Kontakt 9005 (hondel ingår) • Mått B x H x D 178 x 88 x 76 mm

Ljusbild 60°

15

Arbetsljus

Ljusbild 90°

Passar till

ST86077 Magna 4200U • Spänning 10-30 V DC MF • Teoretiskt ljusflöde 4200 lm • Praktiskt ljusflöde 3000 lm CLAAS • Nominell effekt 15 x 3 W LED • Färgtemperatur 6000 K • Skyddsklass IP69K • EMC CISPR 25 klass 4 • Kontakt H9 (hondel ingår och H9-> DT-adapter) • Mått B x H x D 103 x 103 x 90 mm

Nedsänkt montering.

Ljusbild 60°

JD

Nedsänkt montering.

ikh.se

För proffs och GDS

Passar till

ST86075 Magna 5500JD • Spänning 9-32 V DC • Teoretiskt ljusflöde 5500 lm • Praktiskt ljusflöde 4300 lm • Nominell effekt 13 x 5 W LED • Färgtemperatur 6000 K • Skyddsklass IP67 • EMC CISPR 25 klass 3 • Kontakt H4 (hondel ingår) • Mått B x H x D 160,8 x 110 x 89 mm

16

IKH | Arbets- och extraljus 2025

Ljusbild 60°

Arbetsljusens kompatibilitet för traktorer och arbetsmaskiner hittar du på ikh.se

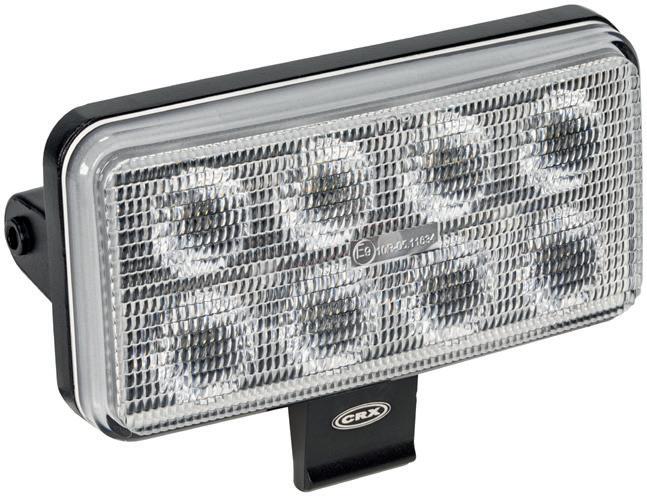

F1417-LED Magna 3825NH • Spänning 9-32 V DC • Teoretiskt ljusflöde 3825 lm • Praktiskt ljusflöde 3060 lm • Nominell effekt 9 x 5 W LED • Färgtemperatur 5500 K • Skyddsklass IP68 • EMC CISPR 25 klass 3 • Kontakt PG13 (886) (hondel ingår) • Mått B x H x D 176 x 11,0 109 mm

JD

NH

Passar till

Ljusbild 60°

Passar till

T6829-/T6830-LED Magna 3400JD • Spänning 9-32 V DC • Teoretiskt ljusflöde 3400 lm • Praktiskt ljusflöde 2800 lm • Nominell effekt 4 x 10 W LED • Färgtemperatur 5500 K • Skyddsklass IP68 • EMC CISPR 25 klass 3 • Kontakt PG13 (886) (hondel ingår) • Mått B x H x D 92 x 113 x 100 mm

Ljusbild 180°

Testa och hitta rätt ljuskälla ikh.se/ljusstudio

För proffs och GDS

ikh.se

Passar till

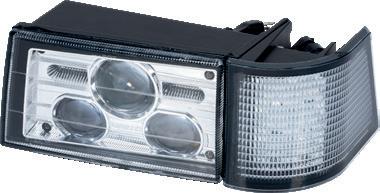

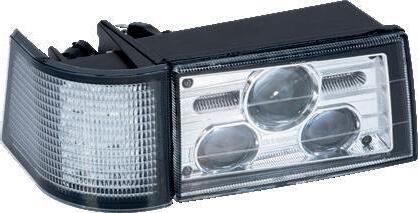

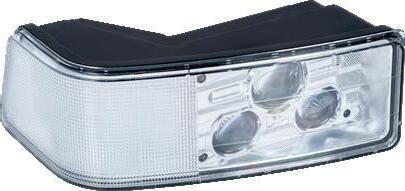

ST87024L/R Magna 7520CIH-L /R • Spänning 10-30 V DC CIH • Teoretiskt ljusflöde 7520 lm • Praktiskt ljusflöde 4150 lm • Nominell effekt 78 W LED • Färgtemperatur 6000 K • Skyddsklass IP67 • EMC CISPR 25 klass 3 • Kontakt PG13 (886) (hondel ingår) • Mått B x H x D 325 x 87 x 158 mm

Magna

Arbetsljus

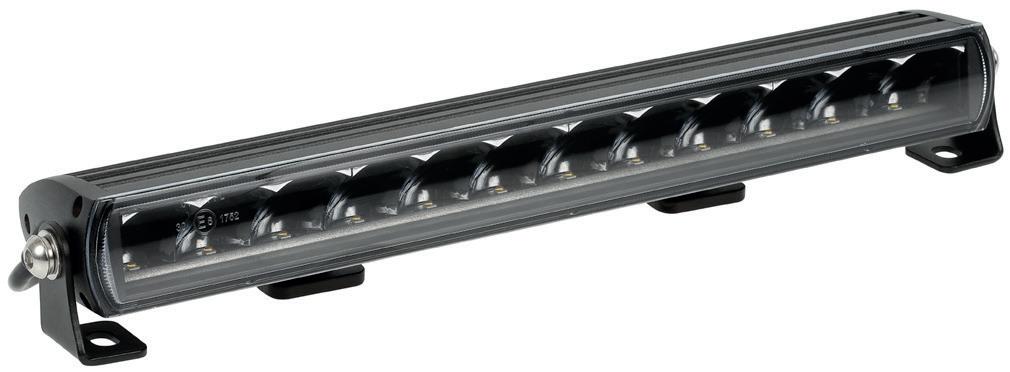

CRX Magna arbetsljusramper • Spänning 9-36 V DC • Färgtemperatur 6000 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 3 • Kontakt DT (hondel ingår)

Ljusbild 80°

ST86090-11 Magna 6200X2 • Teoretiskt ljusflöde 6200 lm • Praktiskt ljusflöde 5300 lm • Nominell effekt 16 x 4 W LED • Mått B x H x D 273 x 65 x 57 mm

Ljusbild 80°

ST86090-15 Magna 9500X2 • Teoretiskt ljusflöde 9500 lm • Praktiskt ljusflöde 7800 lm • Nominell effekt 24 x 4 W LED • Mått B x H x D 390 x 65 x 57 mm

Ljusbild 80°

ST86090-20 Magna 12000X2 • Teoretiskt ljusflöde 12000 lm • Praktiskt ljusflöde 9800 lm • Nominell effekt 32 x 4 W LED • Mått B x H x D 507 x 65 x 57 mm

Ljusbild 80°

ST86090-25 Magna 15000X2 • Teoretiskt ljusflöde 15000 lm • Praktiskt ljusflöde 12000 lm • Nominell effekt 40 x 4 W LED • Mått B x H x D 624 x 65 x 57 mm

ikh.se

För proffs och GDS

17

18

IKH | Arbets- och extraljus 2025

ST86047 Agena 3700X • Spänning 10-32 V DC • Teoretiskt ljusflöde 3700 lm • Praktiskt ljusflöde 2465 lm • Nominell effekt 4 x 10 W LED • Färgtemperatur 5700 K • Skyddsklass IP69K • EMC CISPR 25 klass 2 • Kontakt DT (hondel ingår) • Mått B x H x D 196 x 36 x 58 mm

Ljusbild 60°

Liten ljuspanel, passar bra för fyrhjulingar. Botten- eller ändmontering.

ST86005B Agena 2000M • Spänning 10-32 V DC • Teoretiskt ljusflöde 2000 lm • Praktiskt ljusflöde 1600 lm • Nominell effekt 9 x 3 W LED • Färgtemperatur 6000 K • Skyddsklass IP69K • EMC R10 • Kontakt kabel • Mått B x H x D 90 x 90 x 38 mm

Ljusbild 60°

ST86085 Agena 5100T • Spänning 9-60 V DC • Teoretiskt ljusflöde 5100 lm • Praktiskt ljusflöde 4500 lm • Nominell effekt 5 x 10 W LED • Färgtemperatur 6000 K • Skyddsklass IP67 • EMC R10 • Kontakt DT (hondel ingår) • Mått B x H x D 109 x 109 x 75 mm

Ljusbild 60°

Brett spänningsområde.

För proffs och GDS

ikh.se

Agena

BOBCAT

Passar till

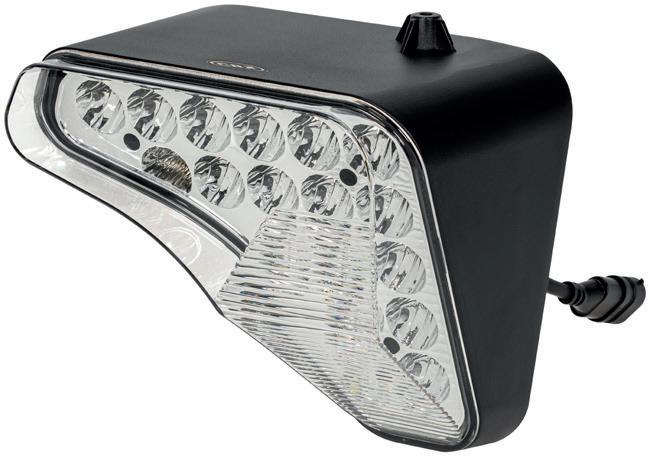

T35007L/R Agena 4500-L/R • Spänning 10-30 V DC • Teoretiskt ljusflöde 4500 lm • Praktiskt ljusflöde 3350 lm • Nominell effekt 9 x 5 W LED • Färgtemperatur 6000 K • Skyddsklass IP68/IP69K • EMC CISPR 25 klass 2 • Kontakt H11 • Mått B x H x D 151 x 151 x 69 mm

Ljusbild 60°

19

Arbetsljus

Nedsänkt montering.

BOBCAT

Nedsänkt montering.

Exempel på arbetsljusens och strålkastarens kompatibilitet finns på sidorna 22-27

Testa och hitta rätt ljuskälla ikh.se/ljusstudio

ikh.se

För proffs och GDS

Passar till

Ljusbild 60°

T35008L/R Agena 7650-L/R • Spänning 9-32 V DC • Teoretiskt ljusflöde 7650 lm • Praktiskt ljusflöde 6120 lm • Nominell effekt 18 x 5 W LED • Färgtemperatur 6000 K • Skyddsklass IP67 • EMC CISPR 25 klass 2 • Kontakt 881 (hondel ingår) • Mått B x H x D 188 x 174 x 150 mm

Arbetsljusens kompatibilitet för traktorer och arbetsmaskiner hittar du på ikh.se

20

IKH | Arbets- och extraljus 2025

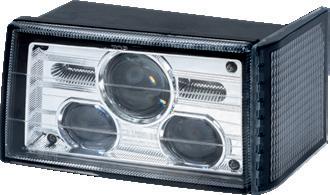

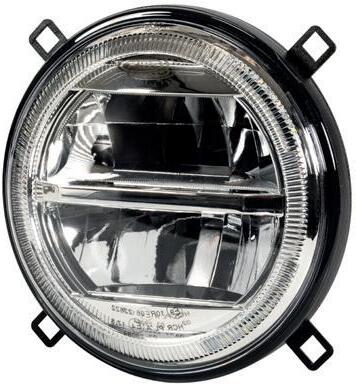

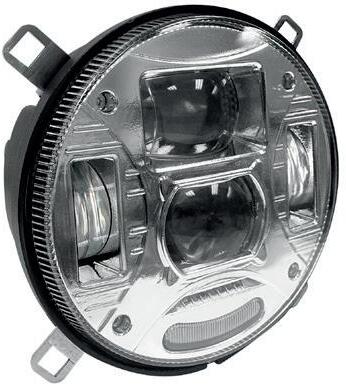

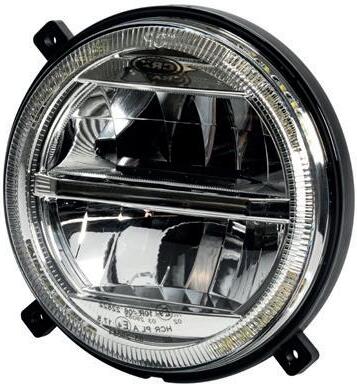

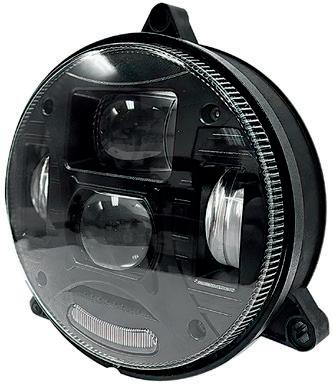

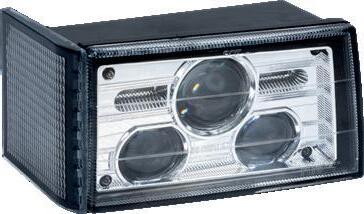

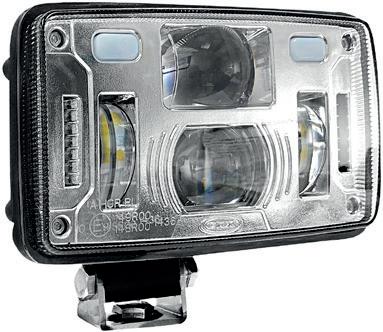

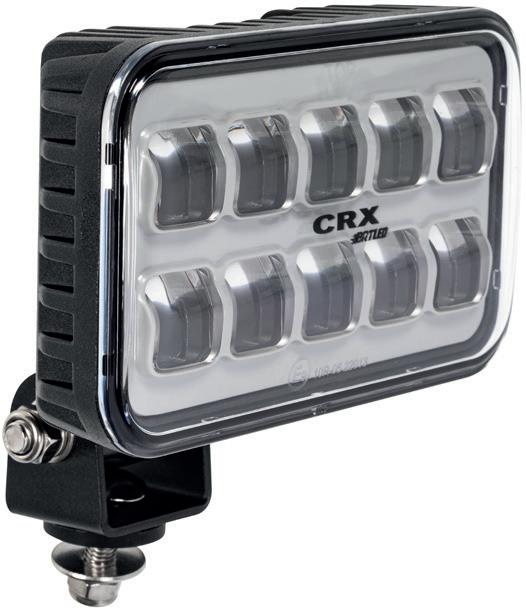

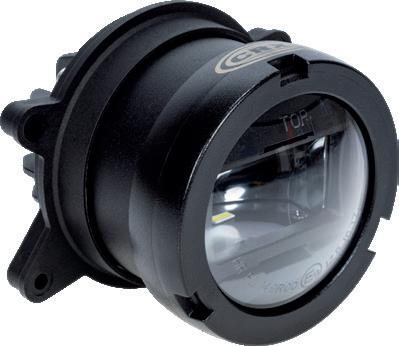

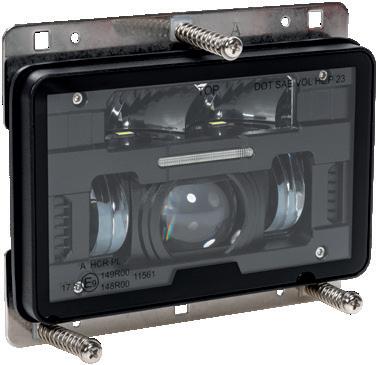

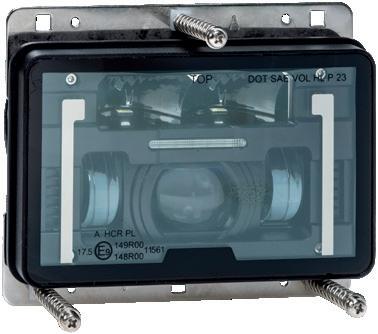

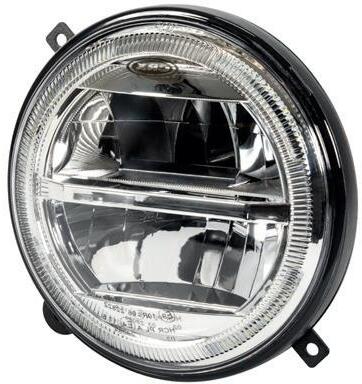

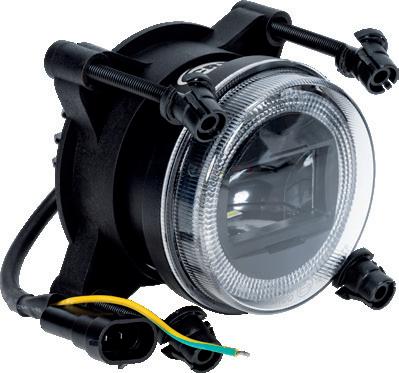

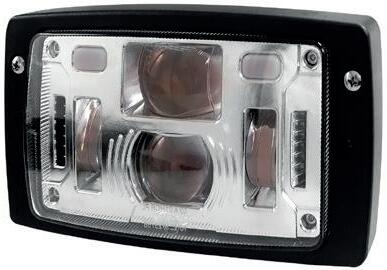

E-godkända LED-strålkastare Du har maskinen.

Vi har belysningen.

Nyhet

Ett uppvärmbart glass ST86250B

ST86250C

ST86251

ST86253

ST86254C

10-30 V DC

10-30 V DC

10-30 V DC

10-30 V DC

10-30 V DC

Teoretiskt ljusflöde

halv 2400 lm fjärr 4200 lm

halv 2400 lm fjärr 4200 lm

halv 2400 lm fjärr 4500 lm

halv 2400 lm fjärr 4000 lm

halv 2400 lm fjärr 4000 lm

Praktiskt ljusflöde

halv 1650 lm fjärr 3800 lm

halv 1650 lm fjärr 3800 lm

halv 1650 lm fjärr 3600 lm

halv 1650 lm fjärr 2500 lm

halv 1650 lm fjärr 2500 lm

Nominell effekt

halv 25 W fjärr 45 W

halv 25 W fjärr 45 W

halv 24 W fjärr 50 W

halv 30 W fjärr 45 W

halv 30 W fjärr 45 W

Färgtemperatur

6000 K

6000 K

6000 K

6000 K

6000 K

Skyddsklass

IP69K

IP69K

IP69K

IP69K

IP69K

H4 + kabel

H4 + kabel

H4 + kabel

H4 + kabel

H4 + kabel

168 x 107 x 82 mm

168 x 107 x 82 mm

155 x 92 x 82 mm

Ø 132 x 83,5 mm

Ø 132 x 83,5 mm

ST86259

ST86259H

ST86260

ST86261

Blinker ST86222 ST86222-1

10-30 V DC

10-30 V DC

10-30 V DC

10-30 V DC

10-30 V DC

Teoretiskt ljusflöde

halv 2500 lm

fjärr 2000 lm

fjärr 2000 lm

halv 2400 lm fjärr 4200 lm

halv 2400 lm fjärr 4000 lm

Praktiskt ljusflöde

halv 1650 lm

fjärr 1450 lm

fjärr 1450 lm

halv 1650 lm fjärr 3800 lm

halv 1650 lm fjärr 2600 lm

Nominell effekt

halv 30 W parkerings 3,0 W

fjärr 25 W

fjärr 25 W

halv 25 W fjärr 45 W

halv 30 W fjärr 45 W

Färgtemperatur

6000 K

6000 k

6000 k

6000 k

6000 K

Skyddsklass

IP69K

IP69K

IP69K

IP69K

IP69K

H11 + kabel

H9

HB3/9005

H4 + kabel

Kabel

112 x 111 x 98 mm

Ø 90 x 96 mm

Ø 85 x 92 mm

200 x 142 x 85 mm

155 x 92 x 82 mm

Spänning

Kontakt Mått B x H x D

Nyhet

Spänning

Kontakt Mått B x H x D

För proffs och GDS

ikh.se

21 21

Strålkastare

ST86254M

ST86255

ST86256

ST86257

ST86258

ST86221

10-30 V DC

10-30 V DC

10-30 V DC

10-30 V DC

10-30 V DC

10-30 V DC

halv 2400 lm fjärr 4000 lm

halv 2400 lm fjärr 4000 lm

halv 1100 lm fjärr 2300 lm

halv 1100 lm fjärr 2300 lm

halv 1100 lm fjärr 2300 lm

halv 2400 lm fjärr 4000 lm

halv 1650 lm fjärr 2500 lm

halv 1650 lm fjärr 2600 lm

halv 492 lm fjärr 1460 lm

halv 492 lm fjärr 1460 lm

halv 492 lm fjärr 1460 lm

halv 1650 lm fjärr 2500 lm

halv 30 W fjärr 45 W

halv 30 W fjärr 45 W

halv 16 W fjärr 21 W

halv 16 W fjärr 21 W

halv 16 W fjärr 21 W

halv 30 W fjärr 45 W

6000 K

6000 K

5700 K

5700 K

5700 K

6000 K

IP69K

IP69K

IP66/IP69K

IP66/IP69K

IP66/IP69K

IP69K

H4 + kabel

H4, 18 cm kabel

H4 + kabel

H4 + kabel

H4 + kabel

Kabel

Ø 132 x 83,5 mm

185 x 102 x 82 mm

Ø 140 x 88 mm

Ø 144 x 88 mm

Ø 144 x 88 mm

132 x 165,5 x 83,5 mm

Med arbetsljus

Med arbetsljus

Nyhet

Nyhet

Nyhet

ST86223

ST86252L/R

ST87027L/R

ST87028L/R

T20149/150-LED

10-30 V DC

10-30 V DC

9-32 V DC

9-32 V DC

9-32 V DC

halv 1100 lm fjärr 2300 lm

halv 2400 lm fjärr 4000 lm

halv 2400 lm fjärr 4400 lm, arb. 1300 lm

halv 2400 lm fjärr 4400 lm, arb. 3200 lm

halv 2400 lm fjärr 4400 lm

halv 492 lm fjärr 1460 lm

halv 1650 lm fjärr 2500 lm

halv 1600 lm fjärr 3900 lm, arb. 1100 lm

halv 1600 lm fjärr 3900 lm, arb. 2700 lm

halv 1600 lm fjärr 3900 lm

halv 16 W fjärr 21 W

halv 30 W fjärr 45 W

halv 30 W fjärr 55 W, arbets 14 W

halv 30 W fjärr 55 W, arbets 40 W

halv 30 W fjärr 55 W

5700 K

6000 K

5500 K

5500 K

5500 K

IP66/IP69K

IP69K

IP69K

IP69K

IP69K

Kabel

H4 + kabel

H4, PG13

H4, PG13

H4

165 x 236 x 148 mm

199 x 138 x 105 mm

276 x 106 x 161 mm

272 x 108 x 110 mm

202 x 105 x 121 mm

ikh.se

För proffs och GDS

IKH | Arbets- och extraljus 2025

ST86044

22

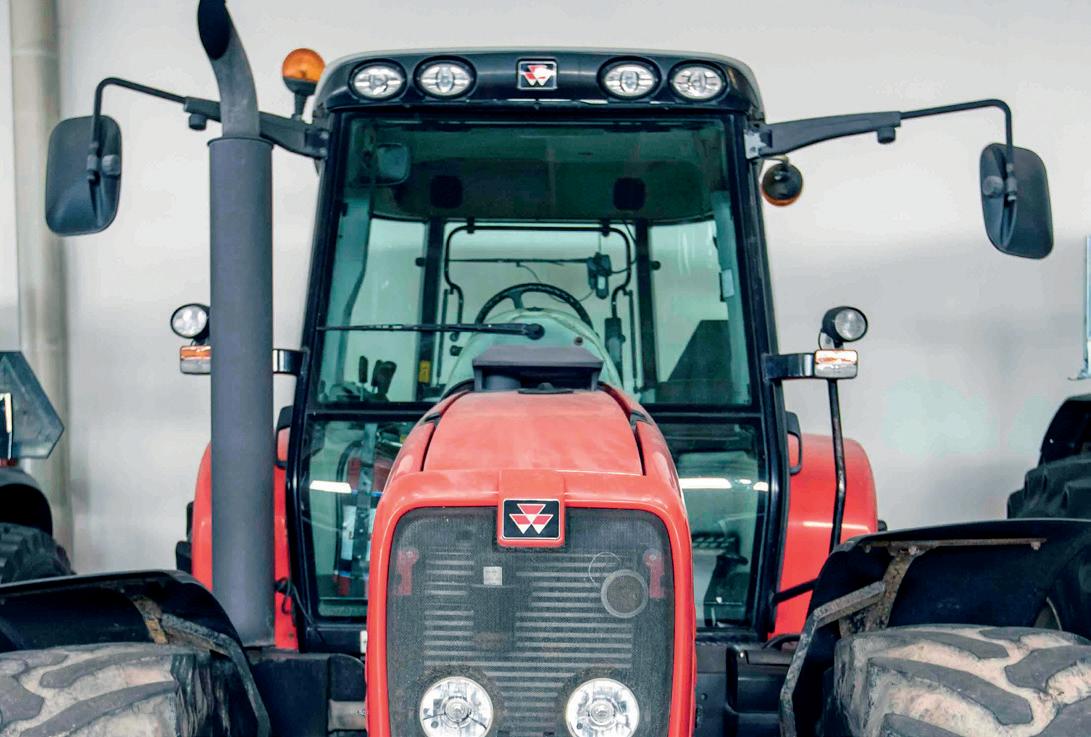

Massey Ferguson 8130

Sampo Rosenlew 2060 med Deluxe-hytt

ST86070

Fendt Farmer 308

Massey Ferguson 6480

ST86071

Massey Ferguson 6455

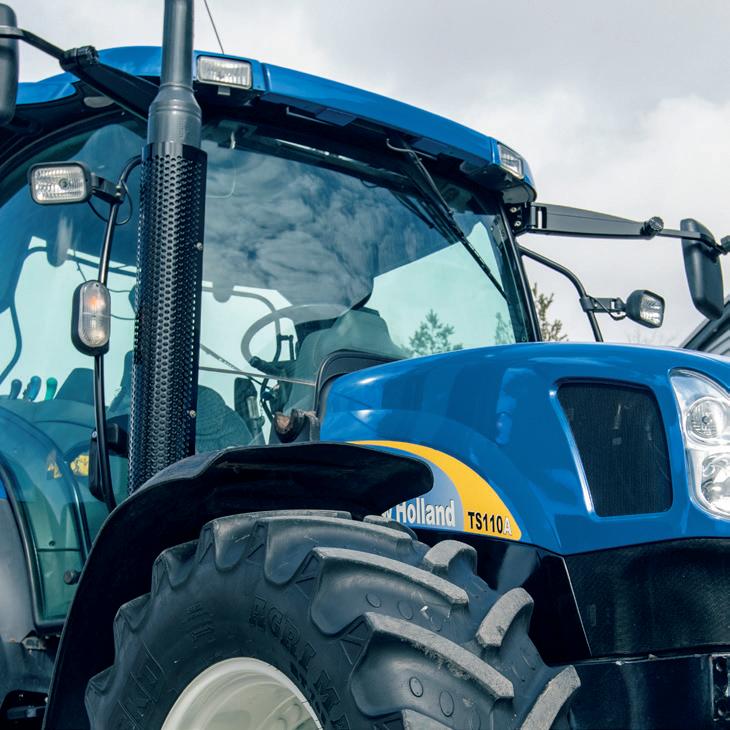

New Holland TS110A

För proffs och GDS

New Holland T7030

ikh.se

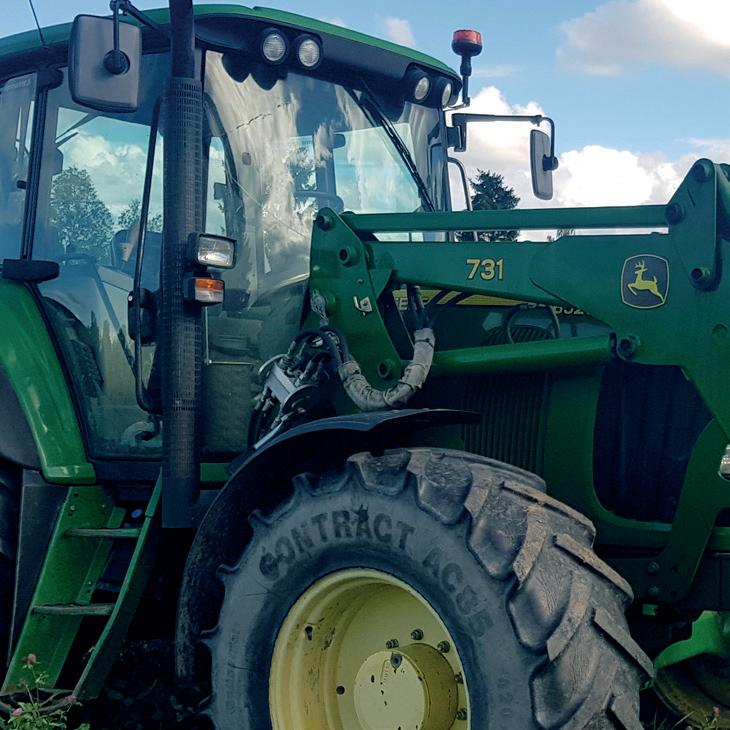

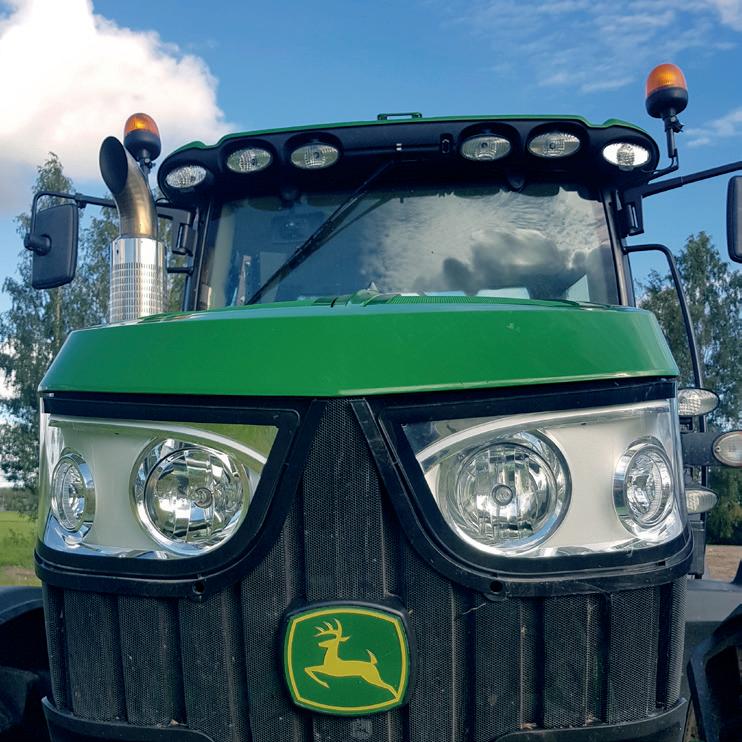

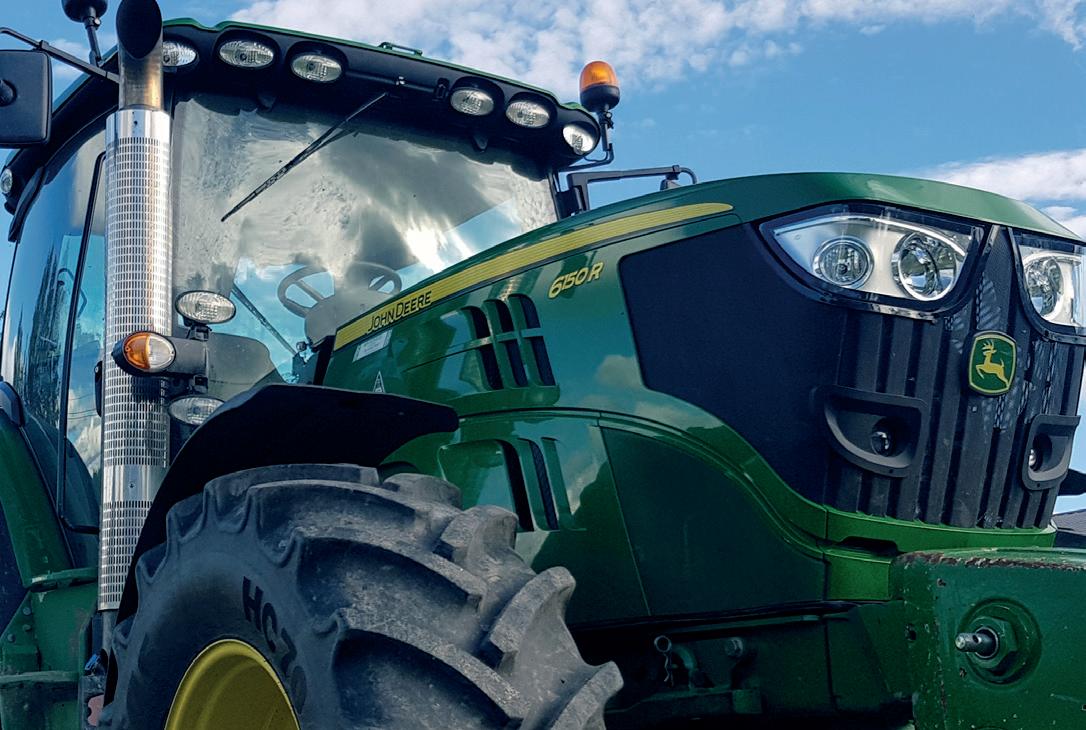

John Deere 6150R

ST86072

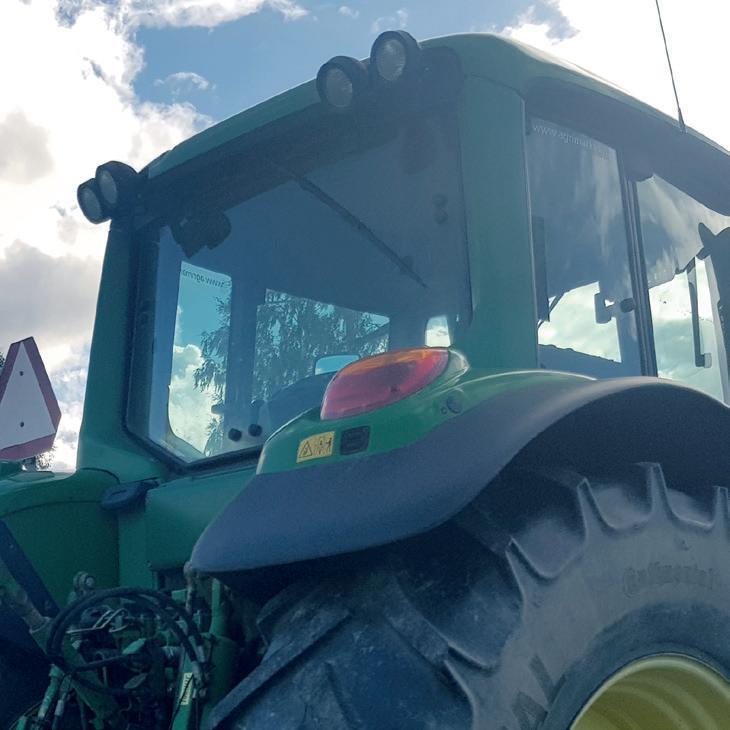

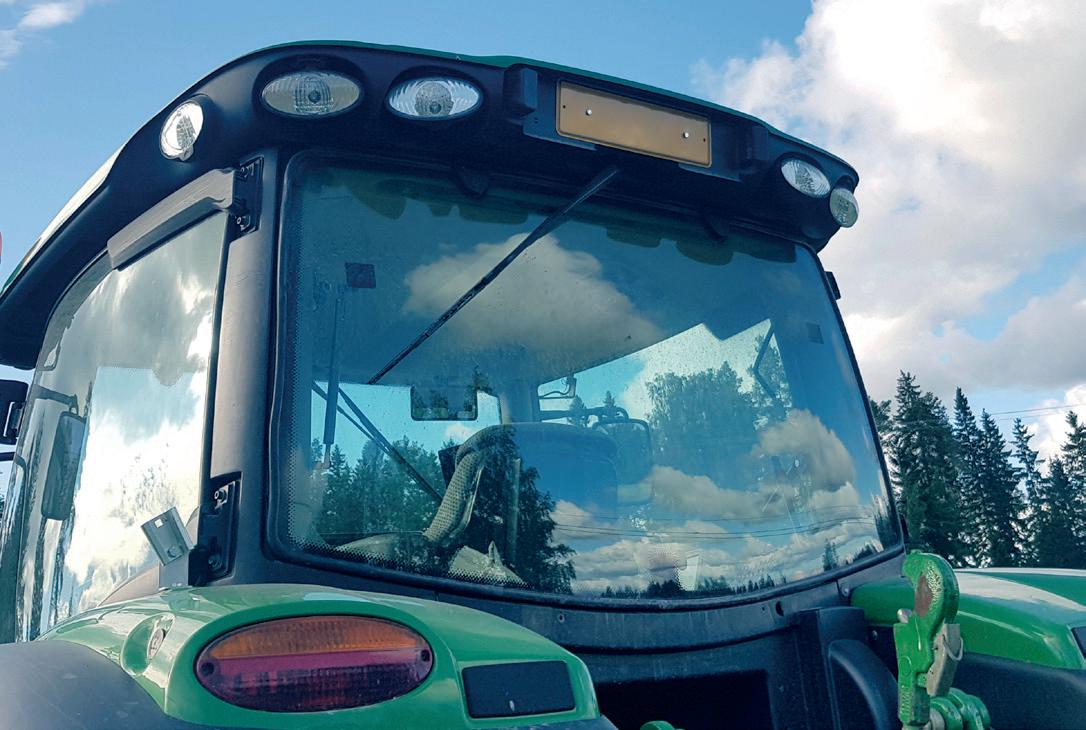

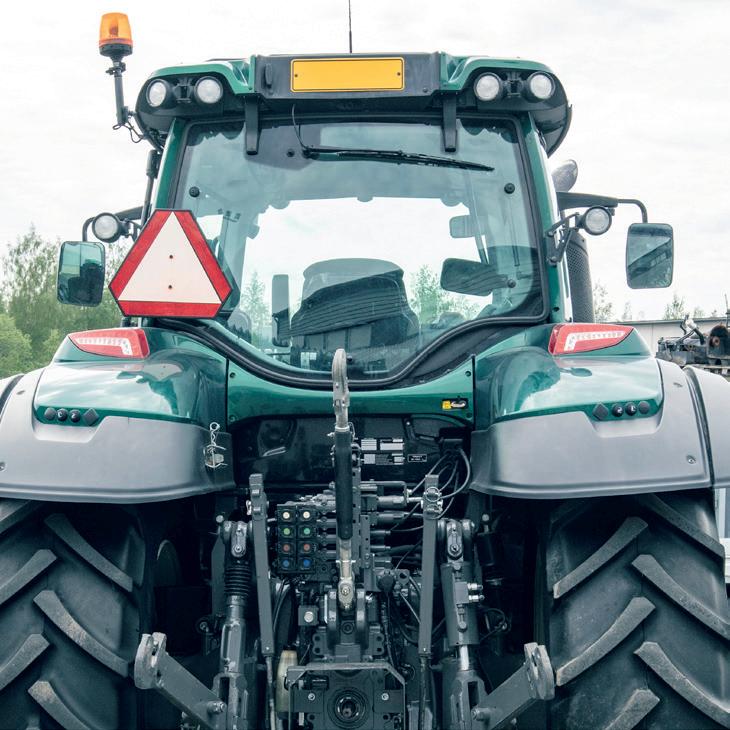

Exempel på arbetsljusens och strålkastarnas kompatibilitet

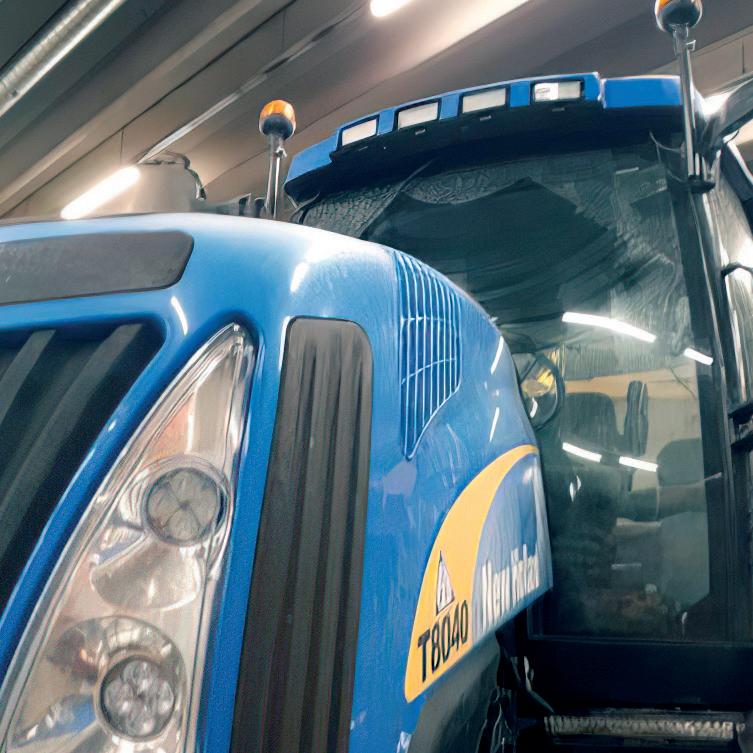

New Holland T8040

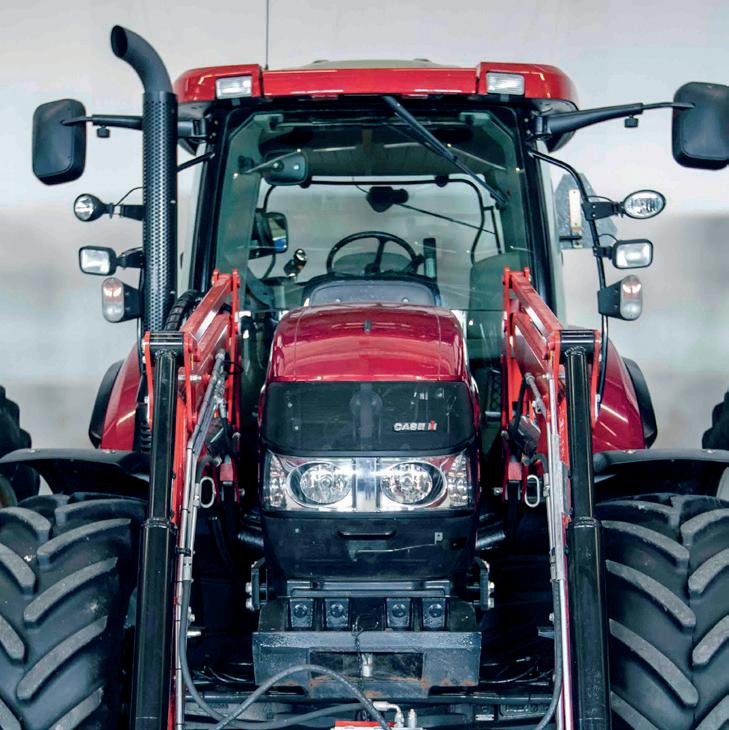

Case IH CVX130

ST86073

New Holland TS110A

ST86074

John Deere 6150R

John Deere 6150R

ikh.se

För proffs och GDS

23

IKH | Arbets- och extraljus 2025

F1417-LED

ST86250B

24

Valmet 805

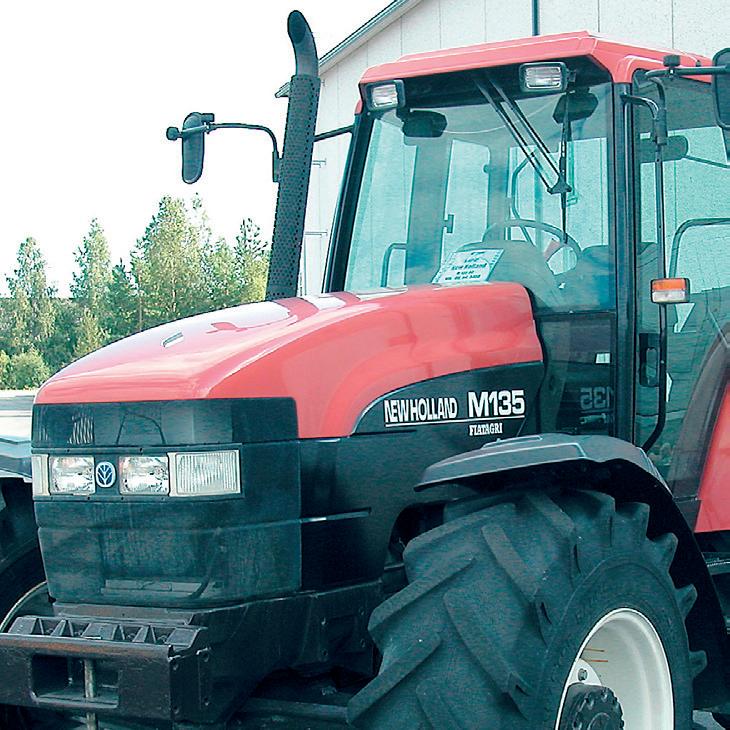

New Holland M135

Valtra T151

Valtra A93

Valtra N143

ST86045

ST86251

Valtra 6550

John Deere 6520 (fortsätter på nästa sida)

Valtra T144

För proffs och GDS

ikh.se

ST86045

eftermontering

John Deere 6410

ST86253

John Deere 6520

Massey Ferguson 275

John Deere 2040S

ST86254C

Massey Ferguson 135

Valmet 802

Can-Am Outlander 450 G2L

ikh.se

För proffs och GDS

25

T6829-LED / T6830-LED

ST87022

Exempel på arbetsljusens och strålkastarnas kompatibilitet

IKH | Arbets- och extraljus 2025

ST86254M

26

Can-Am Outlander 450 G2L

ST100698

ST86252L/R

Valmet 802

Valtra 6800

ST100699

Polaris Sportsman 570

Valmet 702

För proffs och GDS

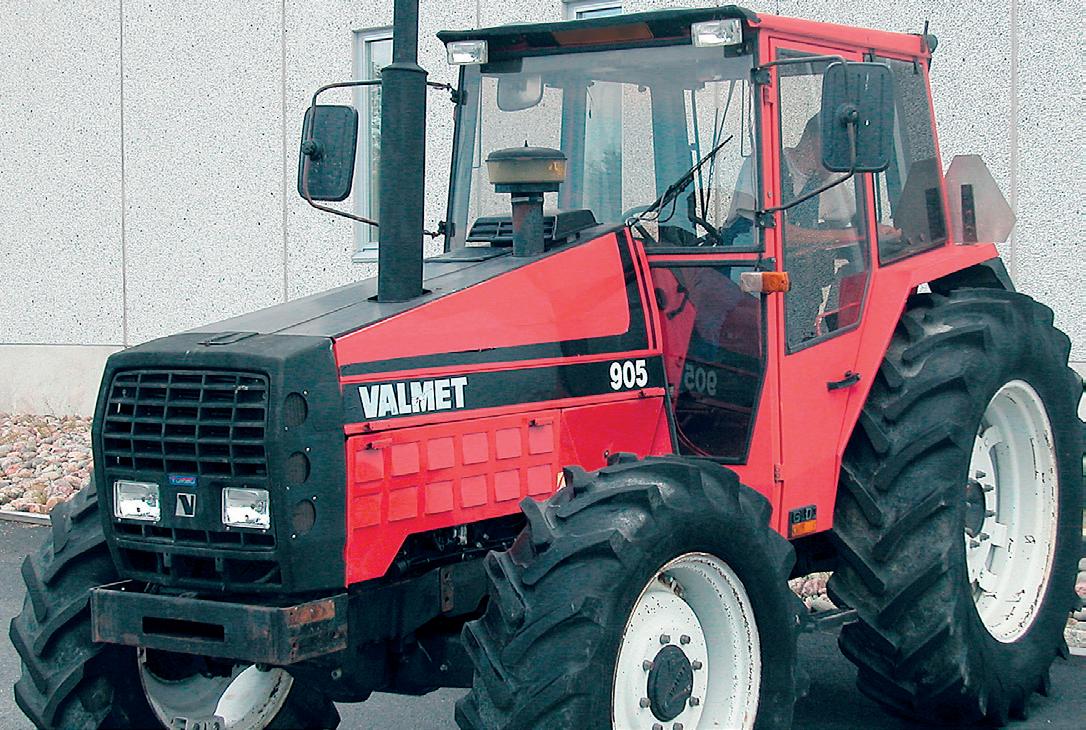

Valmet 905

ikh.se

Exempel på arbetsljusens och strålkastarnas kompatibilitet

27

ST86259

ST86259H

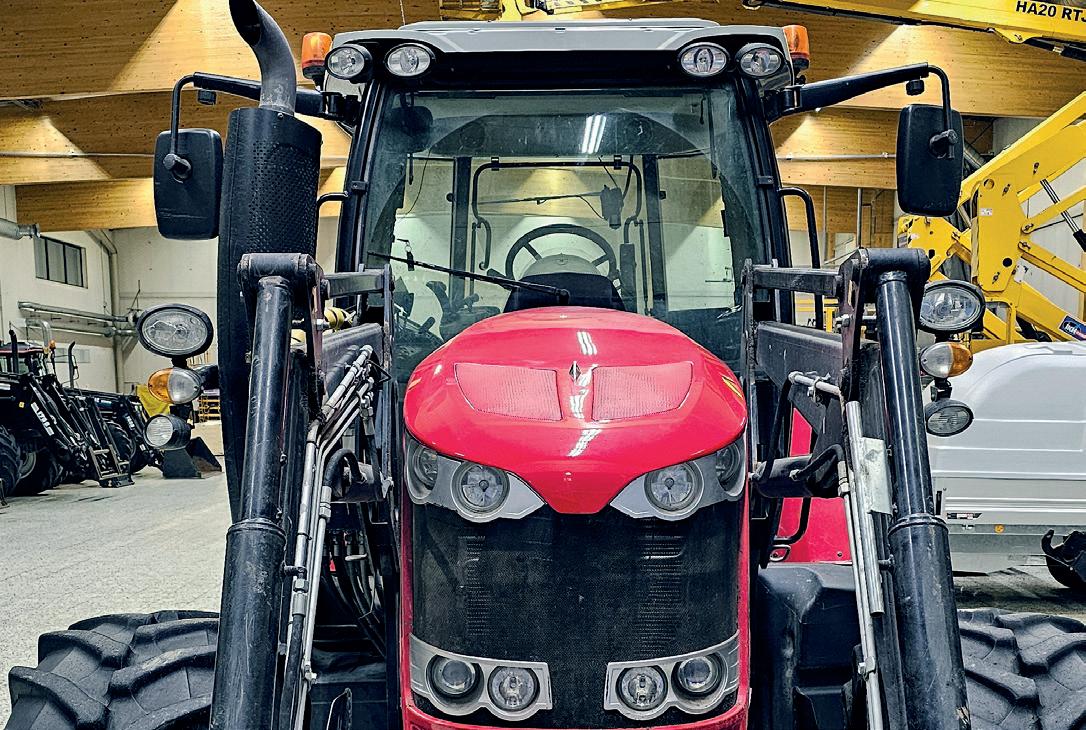

ST86259 + fäste ST86259-1 Massey Ferguson 7616

ST86260

ST86261

Can-Am Outlander G2

Massey Ferguson 7616

ST87024L/R

Fiatagri 80-90

ST86077

ST86078

Can-Am Outlander G2

Case IH JX90U

ikh.se

För proffs och GDS

28

IKH | Arbets- och extraljus 2025

ST86201B Regem 24X2 • Spänning 9-36 V DC • Teoretiskt ljusflöde 16500 lm • Praktiskt ljusflöde 13500 lm • Nominell effekt 30 x 5 W LED • Färgtemperatur 6000 K • Skyddsklass IP68/IP69K • 1 lux 460 m • Referens 40 • Kontakt DTP (hondel ingår) • Mått B x H x D 514 x 65 x 68 mm

Ljusbild 140°

Extra bred ljusbild.

ST86213 Regem 20SLIM • Spänning 9-36 V DC • Teoretiskt ljusflöde 13200 lm • Praktiskt ljusflöde 11200 lm • Nominell effekt 18 x 8 W LED • Färgtemperatur 6000 K • Skyddsklass IP68/IP69K • 1 lux 501 m • Referens 45 • Kontakt DT (hondel ingår) • Mått B x H x D 520 x 40,5 x 52,5 mm

Ljusbild 30°

Slim-design – endast 40,5 mm hög!

ST86202B Regem 14E • Spänning 9-36 V DC • Teoretiskt ljusflöde 8800 lm • Praktiskt ljusflöde 7500 lm • Nominell effekt 12 x 8 W LED • Färgtemperatur 6000 K • Skyddsklass IP68/IP69K • 1 lux 360 m • Referens 30 • Kontakt DT (hondel ingår) • Mått B x H x D 353 x 38,5 x 68 mm

Ljusbild 25°

För proffs och GDS

ikh.se

Regem

E-godkända LED-extraljus ST86206B Regem 20YCE • Spänning 9-36 V DC • Teoretiskt ljusflöde 12000 lm • Praktiskt ljusflöde 9800 lm • Nominell effekt 10 x 15 W LED • Färgtemperatur 5000 K • Skyddsklass IP68/IP69K • 1 lux 458 m • Referens 50 • Kontakt 4-polig DT (hondel ingår) • Mått B x H x D 523 x 56 x 73 mm

Ljusbild 25°

Med två parkeringsljus i olika färger.

ST86212 Regem 20PRO • Spänning 9-36 V DC • Teoretiskt ljusflöde 14000 lm • Praktiskt ljusflöde 11500 lm • Nominell effekt 30 x 5 W LED • Färgtemperatur 6000 K • Skyddsklass IP68/IP69K • 1 lux 460 m • Referens 40 • Kontakt DTP (hondel ingår) • Mått B x H x D 514 x 65 x 68 mm

Ljusbild 40°

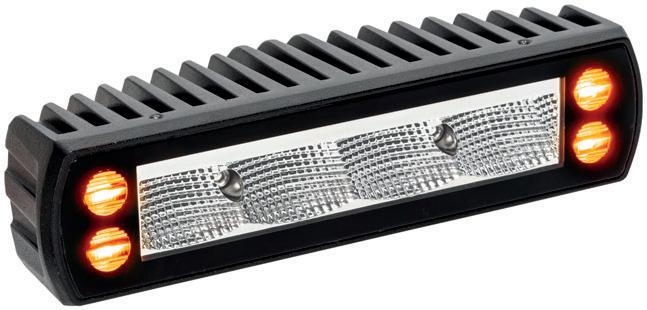

Utrustad även med R65-godkända varningsblinkande ljus.

ST86214 Regem 40PRO • Spänning 9-36 V DC • Teoretiskt ljusflöde Off-road: 26500 lm / E-godkänd: 7500 lm • Praktiskt ljusflöde Off-road: 21500 lm / E-godkänd: 5800 lm • Nominell effekt 66 x 5 W LED • Färgtemperatur 6000 K • Skyddsklass IP68/IP69K • 1 lux Off-road: 780 m / E-godkänd: 465 m • Referens 50 • Kontakt DTP (hondel ingår) • Mått B x H x D 1000 x 65 x 68 mm

Ljusbild 40°

Dual-Power-funktion för terräng- eller vägtrafik! R65-godkända varningsblinkande ljus. ikh.se

För proffs och GDS

29

30

Regem

IKH | Arbets- och extraljus 2025

ST86218 Regem 7YR • Spänning 10-30 V DC • Teoretiskt ljusflöde Off-road: 9360 lm / E-godkänd: 3100 lm • Praktiskt ljusflöde Off-road: 6890 lm / E-godkänd: 2300 lm • Nominell effekt 36 x 3,3 W LED • Färgtemperatur 5700 K • Skyddsklass IP69K • 1 lux Off-road: 660 m / E-godkänd: 460 m • Referens 30 • Kontakt 1 m 4-polig DT (hondel ingår) • Mått B x H x D 178 x 194 x 69 mm

Ljusbild 50°

Ljusbild 50°

Dual-Power-funktion och parkeringsljus.

ST86219 Regem 9YR • Spänning 10-30 V DC

• Teoretiskt ljusflöde Off-road: 13260 lm / E-godkänd: 2700 lm • Praktiskt ljusflöde Off-road: 10290 lm / E-godkänd: 2100 lm • Nominell effekt 51 x 3,1 W LED • Färgtemperatur 5700 K • Skyddsklass IP69K • 1 lux Off-road: 920 m / E-godkänd: 460 m • Referens 37,5 • Kontakt 1 m 4-polig DT (hondel ingår) • Mått B x H x D 238 x 220 x 73 mm

Lux anger ljusstyrkan på ett visst avstånd och hur ljuset uppfattas av användaren.

Dual-Power-funktion och parkeringsljus.

Lumen anger den totala mängden ljus från armaturen. 1 lux räcker för att läsa en tidning.

Referenstal (REF) bestämmer helljusets styrka, och summan av bilens ordinarie helljus och extraljus får vara högst 100.

R112 och R149 är standarder för helljus som är godkända för vägtrafik.

För proffs och GDS

ikh.se

Fervor

E-godkända LED-extraljus ST89020 Fervor 180 • Spänning 10-30 V DC • Teoretiskt ljusflöde 3000 lm • Praktiskt ljusflöde 2400 lm • Nominell effekt 6 x 4,5 W LED • Färgtemperatur 5700 K • Skyddsklass IP67/IP69K • 1 lux 325 m • Referens 25 • Kontakt kabel • Mått B x H x D Ø 180 x 87 mm

Ljusbild 25°

Av hög kvalitet, med parkeringsljus.

ST89021 Fervor 220 • Spänning 10-30 V DC • Teoretiskt ljusflöde 3400 lm • Praktiskt ljusflöde 2700 lm • Nominell effekt 6 x 4,5 W LED • Färgtemperatur 6500 K • Skyddsklass IP67/IP69K • 1 lux 555 m • Referens 50 • Kontakt kabel • Mått B x H x D Ø 220 x 87 mm

Ljusbild 25°

Av hög kvalitet, med parkeringsljus.

Glacies

ST86220 Glacies 8H • Spänning 10-30 V DC • Teoretiskt ljusflöde halv 1800 lm / fjärr 3600 lm • Praktiskt ljusflöde halv 1500 lm / fjärr 2900 lm • Nominell effekt 1,5 W LED • Färgtemperatur 5500 K • Skyddsklass IP68/IP69K • Referens 17,5 • Kontakt 6-polig DT (hondel ingår) • Mått B x H x D 229 x 150 x 80 mm

Auravalo

Ljusbild 50°

Testa och hitta rätt ljuskälla ikh.se/ljusstudio

ikh.se

För proffs och GDS

31

32

IKH | Arbets- och extraljus 2025

Tillbehör för arbetsoch extraljus

Du har maskinen.

Vi har belysningen.

För proffs och GDS

ikh.se

33

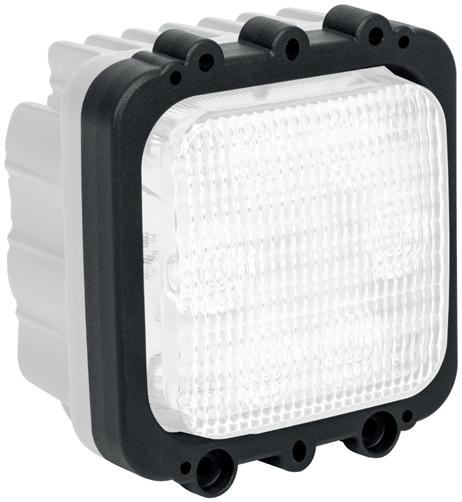

ST89050 Monteringsram för arbetsljus Valtra • monteringsram för Wesem arbetslampa i Valtra originalfäste • nedsänkt montering • ersätter H3 och H9 yttre arbetslampor på hytten • passar både på vänster och höger sida • innehåller anvisningar för montering, skruvar och en monteringsram

Kompatibla arbetsljus: ST89004 Optimum 1800P ST89005 Optimum 3100 ST89008 Optimum 5000 ST89008N Optimum 5000N

Valtra M120 Valtra M120E Valtra M130 Valtra M150 Valtra N101 Valtra N103 HiTech Valtra N111 Valtra N111e Valtra N113 HiTech 5 Valtra N121 Valtra N122 Direct Valtra N122 Versu Valtra N123 Direct Valtra N123 HiTech 5

Valtra N123 Versu Valtra N141 Valtra N142 Direct Valtra N142 Versu Valtra N143 Direct Valtra N143 HiTech Valtra N143 Versu Valtra N163 Direct Valtra N163 Versu Valtra N82 HiTech Valtra N91 Valtra N92 Valtra N93 HiTech Valtra N93 HiTech 5

Valtra T120 Valtra T121C Valtra T130 Valtra T131C Valtra T131H Valtra T132 Direct Valtra T132 Versu Valtra T133 Hitech Valtra T140E Valtra T140ECH Valtra T150 Valtra T150CH Valtra T151EH Valtra T151ELS

Valtra T152 Direct Valtra T152 Versu Valtra T153 Direct Valtra T153 Hitech Valtra T153 Versu Valtra T160 Valtra T160CH Valtra T161H Valtra T161LS Valtra T162 Direct Valtra T162 Versu Valtra T163E Direct Valtra T163E Versu Valtra T170

ikh.se

Valtra T171H Valtra T171LS Valtra T172 Direct Valtra T172 Versu Valtra T173 Hitech Valtra T180 Valtra T182 Direct Valtra T182 Versu Valtra T183 Direct Valtra T183 Versu Valtra T190 Valtra T191H Valtra T191LS Valtra T193 Hitech

Valtra T202 Direct Valtra T202 Versu Valtra T203 Direct Valtra T213 Versu Valtra X100 Valtra X110 Valtra X120 Valtra XM130 Valtra XM150

För proffs och GDS

34

IKH | Arbets- och extraljus 2025

Extraljusfäste

ST150093 • material aluminium • rör Ø 32 mm • B 608 x H 125 mm

Testa och hitta rätt ljuskälla ikh.se/ljusstudio

ST150089 • 4 platser • material aluminium • B 600 x H 107,5 mm

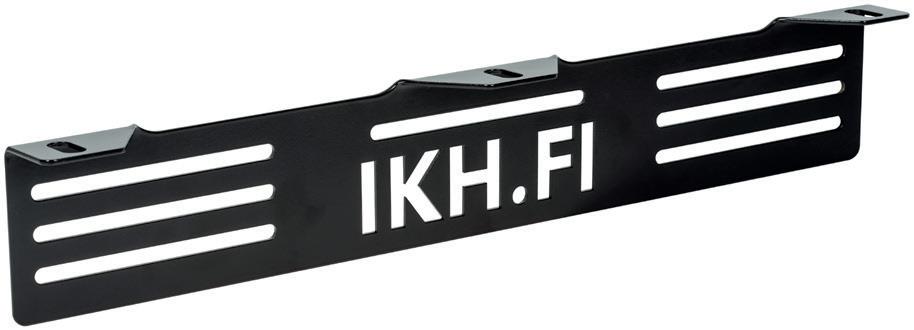

Extraljusfäste bakom nummerplåt

ST150095 • material aluminium • rör Ø 32 mm • B 650 x H 134 mm ST150096 • material stål • tjocklek 2 mm • B 420 x H 90 x D 50 mm ST150098 • 3 platser • material stål • runda extraljus max. Ø 220 mm • B 515 x H 88 x D 43 mm

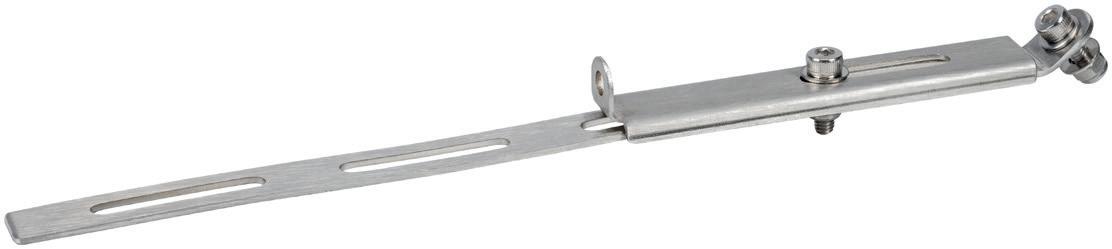

Extraljusstag

ST150099

ST150097

• material rostfritt stål • längd 210 mm

• för extraljusfäste ST150096 • kan fästas på ljusramp, för att underlätta installationen av LED-panel • flera monteringshål • bredd 500 mm

För proffs och GDS

ikh.se

Tillbehör

35

Fäste för lampor och kameror

ST150086-25/32/38/43/48/60/70/76/80/85/90 • för Ø 25-90 mm rör • material rostfritt stål, tjocklek 2 mm • tillverkad i Finland

Arbetsljusens kompatibilitet för traktorer och arbetsmaskiner hittar du på ikh.se

Arbetsljusfäste

ST90012 Fäste för Osram PX arbetsljus (Heavy Duty)

ST89050 Monteringsram för Wesem arbetslampa i Valtra originalfäste

ST150090 Rörfäste

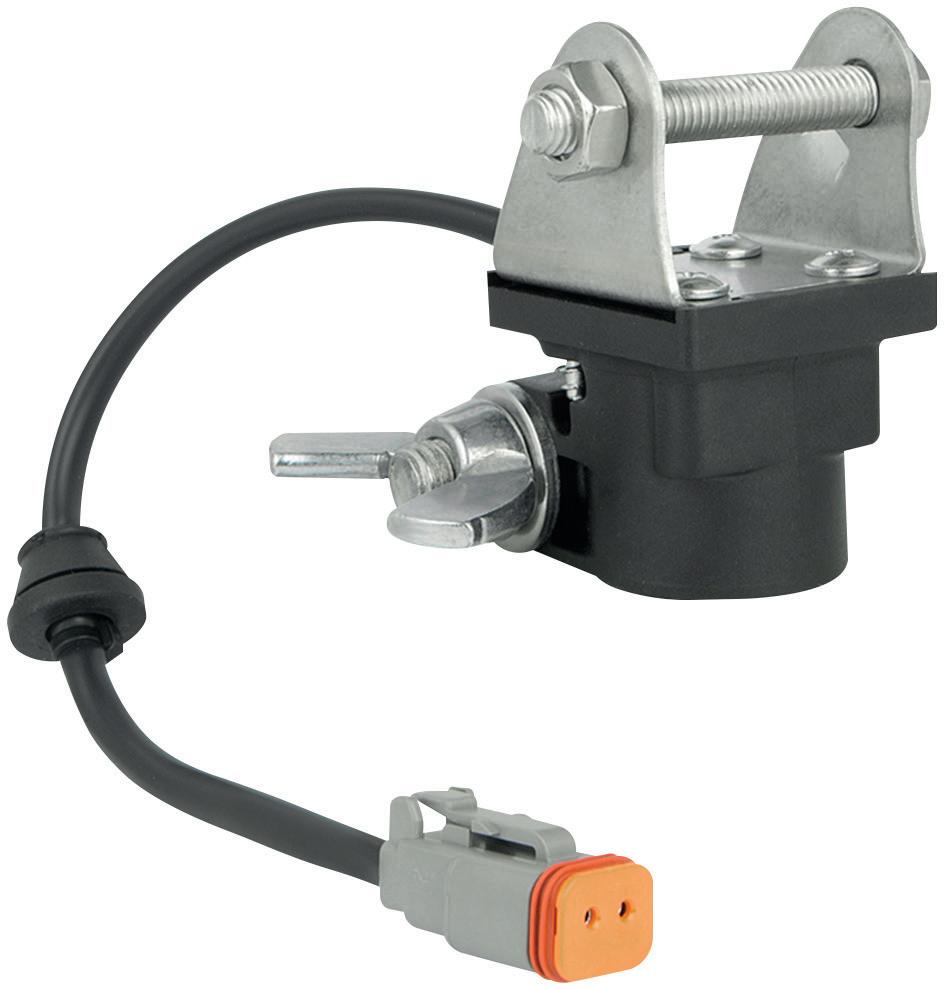

• arbetsljuset kan monteras på varningsfyrens tapp • strömmen kommer från varningsfyrens rörfäste via Deutsch-kontakten till lampan

Fäste för strålkastare

Passar: • ST86253, ST86221, ST86254C, ST86254M

• Valtra N2-3 och T3 serien • materialtjocklek 3 mm S355 • pulverlackerad

ST150091 Rörfäste

• för Ø 15-28 mm stång

ST86221-1 Fäste för strålkastare

T5872L / R Monteringsfäste för arbetsljus Valtra

ST86259-1 Fäste för strålkastare • Fäste för t.ex.

Valtra N3

ikh.se

ST86259-2 Fäste för strålkastare

För proffs och GDS

36

IKH | Arbets- och extraljus 2025

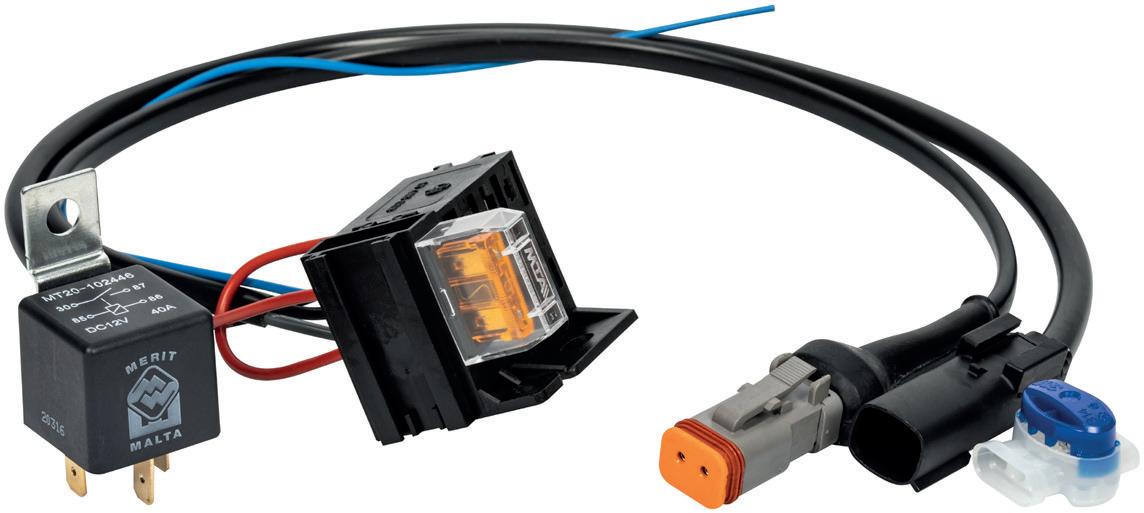

Kablage för ett extraljus

ST86106 • 12 V • max. 240 W • relä 40 A 12 V • Deutsch-kontakt (DT) • 20 A säkring (mini)

ST86106-2DTP • 12 V • max. 360 W • relä 40 A 12 V • Deutsch-kontakt (DTP) • 30 A säkring (mini)

Innehåller: • 12 V +kabel röd 100 cm • styrström gul 150 cm • reläets jord svart 180 cm (inkl. brytare)

ST86106-3DT • 12 V • max. 240 W • relä 40 A 12 V • Deutsch-kontakt (3-polig DT) • 20 A säkring (mini)

• fjärrljusets +kabel grön 150 cm • fjärrljusets jord svart 80 cm • parkeringsljusets +kabel (endast ST86106-3DT)

Extraljuskablage för Ski-Doo & Lynx ST86115 • 12 V • kabelsats för extra- och arbetsljus till Ski-Doo och Lynx snöskotrar Passar: • Ski-Doo Gen 3 & Gen 4 årsmodell från 2014 framåt • Lynx årsmodell från 2014 framåt

Extraljuskablage Can ST86109 • 12 V / 24V • max. 12 V 18 A (216 W) /24 V 12 A (288 W) • styrström 12 V 1 mA / 24 V: 2 mA • Deutsch-kontakt (DT) • 2 x 20 A säkringar (mini) • kabelns längd 3m

Tack vare den låga styrströmmen passar kablaget för fordon med känsligt elsystem. Konstant spänning krävs på insignalen, dvs. inga alternerande signaler.

För proffs och GDS

ikh.se

Tillbehör

37

Deutsch-kablage

ST86111 Kontakt för extraljus med parkeringsljus • Deutsch-kontakt (3-polig DT) • 2-polig kabel

ST86107B För två ljus • Deutsch-förgreningskabel • 1 in (DT), 2 ut (DT) • ledning 2 x 2,50 mm²

ST86107C För två ljus • Deutsch-förgreningskabel • 1 in (DTP), 2 ut (DT) • ledning 2 x 2,50 mm²

Testa och hitta rätt ljuskälla ikh.se/ljusstudio ST86108B För tre ljus • Deutsch-förgreningskabel • 1 in (DT), 3 ut (DT) • ledning 2 x 2,50 mm²

ST86108C För tre ljus • Deutsch-förgreningskabel • 1 in (DTP), 3 ut (DT) • ledning 2 x 2,50 mm²

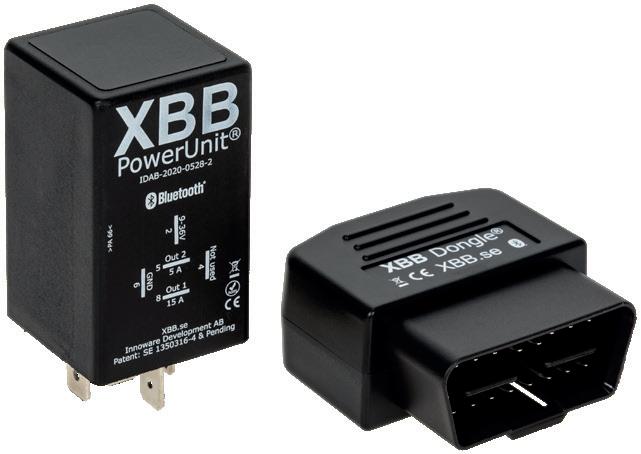

XBB Dongle® trådlös reläsats för extraljus längd 216 mm

ST86117 Trådlös reläsats för extraljus ST86118 Trådlös reläsats för extraljus Tesla Model S & X ST86119 OBD2 Y-splitter 1 x hane / 2 x hona

• det enklaste och snabbaste sättet att ansluta extraljus och tillbehör • XBB Dongle® installeras i fordonets OBD-port och PowerUnit® till exempel i motorrummet • signalen överförs trådlöst mellan modulerna, så det finns inget behov av att dra kablar från kupén till motorrummet • XBB Dongle® har två utgångar, 15 A och 5 A • 15 A lämpar sig t.ex. för installation av extraljus / LED-ramp och 5 A för positionsljus / backljus (kontrollera lampans strömförbrukning, om den överstiger 15 A eller 5 A måste lampan anslutas via ett större relä) • XBB Dongle® måste konfigureras för att vara kompatibel med ditt fordon med hjälp av en Android- eller iOS-smartphone (appen finns i Google Playoch Apple-butikerna)

ikh.se

För proffs och GDS

38

IKH | Arbets- och extraljus 2025

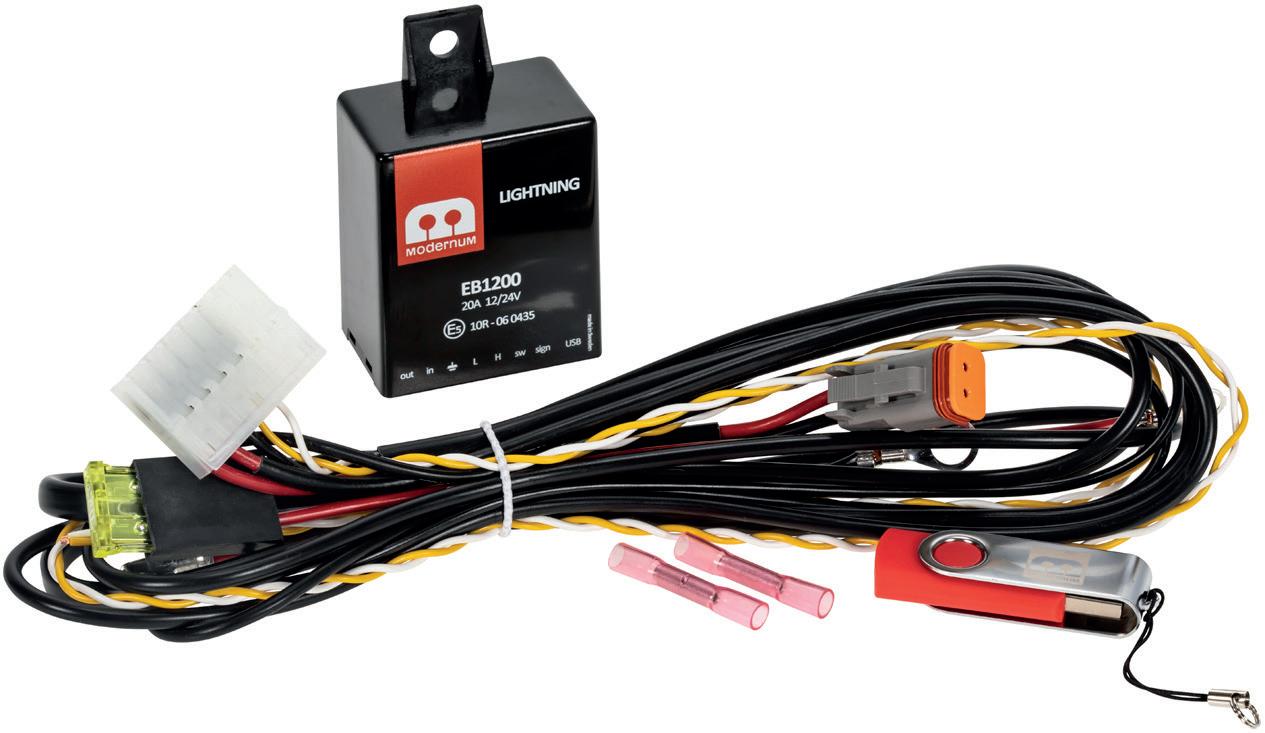

Canbus extraljuskablage ST86116 Kablage Canbus 12-24 V • Digital Lightning 1200 extraljuskablaget är lämpligt för anslutning direkt till fordonets CAN-bus och extraljusen tänds/släcks med fordonets egna helljus • kabelsatsens styrström kan tas antingen från CAN-H och CAN-L-ledningarna eller en +12 - 24 V källa • spänning 12 - 24 V DC • max. 13 A (20 A utan DT-kontakt) • 20 A säkring • elektroniskt relä (solid state) • strömförbrukning 3,6 mA • styrström CAN-H och CAN-L • mått 60 x 50 x 32 mm

Innehåller: • 1 st kablage DL1200 • USB-minne för att lagra och överföra program • instruktioner på engelska (FI / EN / SE installationsinstruktioner och kompatibilitetslista för bilar kan laddas ner) Reläet kan programmeras att fungera i ditt fordon genom att ladda ner programmet från fordonstillverkarens webbplats till det medföljande USB-minnet.

Testa och hitta rätt ljuskälla ikh.se/ljusstudio Säkringsadaptrar • en säkringsadapter används för att enkelt få ett spänningsuttag direkt från en befintlig säkring i bilens säkringsbox • med två säkringsplatser: 1 befintlig säkring och 2 tillagd säkring • max. 10 A säkring

ST100106 För minisäkring ST100107 För flatsäkring

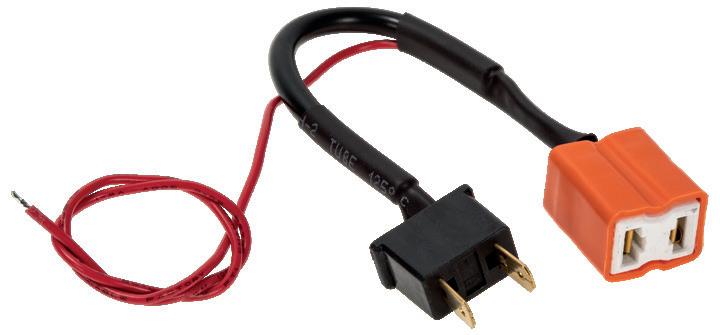

Styrströmkontakter

ST86112 H7 5-30 V

ST86113 H4 5-30 V

ST06000 Interferensskydd ferrit

• med adaptern kan du lätt ta styrström t.ex. till ett extraljus • kopplas mellan lampans uttag och kontakten som kommer från bilen

För proffs och GDS

ikh.se

• passar LED- och XENON-ljus • kopplas till (+)-pol nära arbetsljuset • för 6,5 mm kabel • impedans: 25 MHz = 135 ohm, 100 MHz = 220 ohm

Du har maskinen.

Vi har belysningen.

Hitta närmaste återförsäljare ikh.se

IKH | Arbets- och extraljus 2025 | SE

För proffs och GDS
