PROYECTO EJECUTIVO
DESCRIPCIÓN
Esta obra constituye la ampliación y remodelación del Centro de Cirugía Plástica del Dr. Jesús Abreu. La intervención contempla la creación de 12 habitaciones, 4 quirófanos y 7 consultorios, así como un aparcamiento subterráneo de 1,200 m2. Considera el reordenamiento espacial y programático del proyecto como un edificio completo, así como la dirección y planificación de la obra hospitalaria e internación.

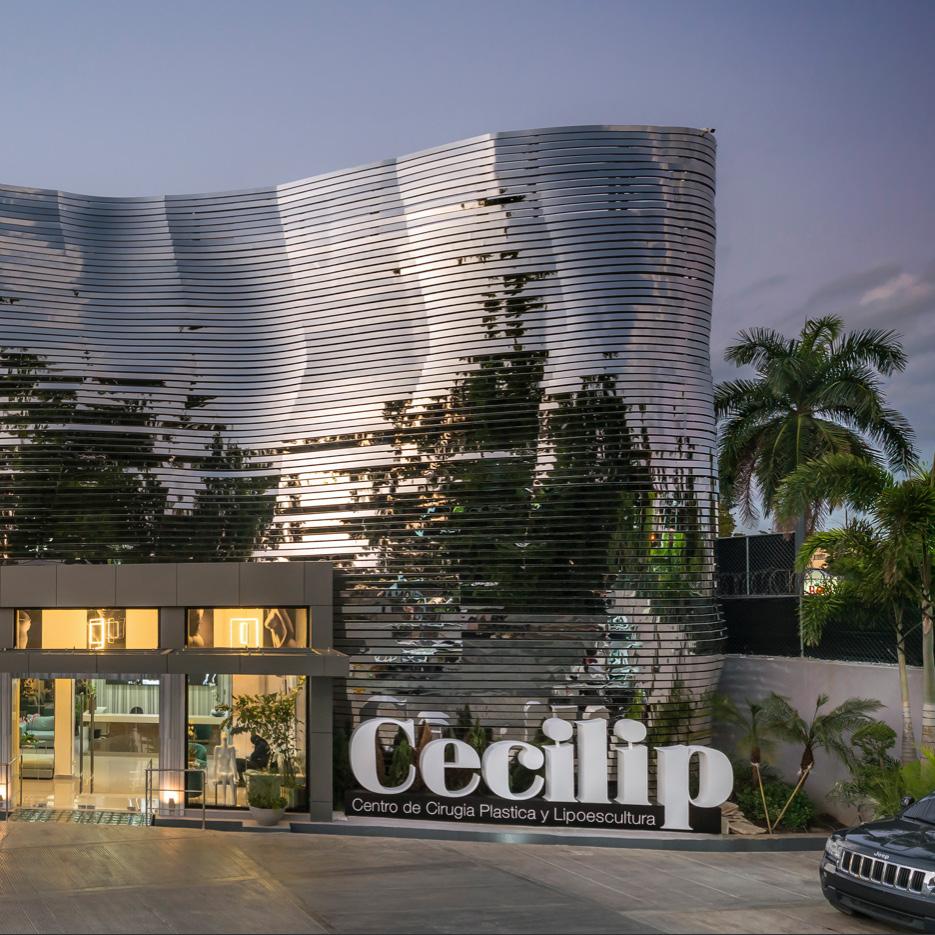

En la concepción de la nueva imagen de la clínica se diseña una fachada que asemeja la silueta femenina, curvas compuesta por 3.000 piezas de acero inoxidable con acabado espejo “mirror finish” cortadas a medida y ensambladas individualmente in situ. De esta forma se consigue una nueva imagen frontal y comercial de la clínica más llamativa, atractiva y acorde al servicio que se ofrece en el edificio.
El área total de construcción es de 2,810 m2 aproximadamente.
Ubicado en la Calle Wilfredo García Reyes Encarnación, Arroyo Hondo, Santo Domingo, D.N., República Dominicana.
7
00
Santo Domingo, República Domincana
Distrito Nacional, Santo Domingo
Calle Wilfredo García Reyes Encarnación, Arroyo Hondo
ALZADOS 02
El concepto inicial fue crear una fachada orgánica, inspiradas en las formas curvas del cuerpo humano, que expresara la naturaleza del edificio y que a la vez reflejara la personalidad del cliente.
La disposición de los espacios pone atención especial a la discreción, un aspecto esencial en este tipo de centro. El objetivo fue crear un espacio elegante y estimulante, que favorezca la imaginación y la creatividad en el trabajo diario. La tecnología, un aspecto clave en esta intervención, sobresale desde la sala de espera, donde las pantallas, los gráficos con imágenes sinuosas, el sofisticado mobiliario y los accesorios de decoración presentan una armonía cromática que contribuye, además, a subrayar la identidad del lugar.
Además de abrir una estética increible, la singular envoltura de las formas orgánicas protege el edificio al reflejo de los rayos solares y la cámara ventilada que se separa de la estructura. El resultado es un ahorro considerable de energía y un ambiente interior acogedor.
La envolvente consiste en una superposición de elementos horizontales que permite lograr la forma orgánica, sinuosa e irregular la distinción volumetríca del edificio. Estos elementos están compuestos por secciones modulares de 2,44 metros, cortadas por CNC con el patrón deseado.
12
13
ELEVACIÓN ESTE
SECCIÓN 01 14
15 PERSPECTIVA EMPLAzAMIENTO
En resumen, cada módulo está compuesto por: a) Paneles compuestos de aluminio (ACM). aluminio 0,5 mm + núcleo de polímero + aluminio 0,5 mm.
b) Perfiles rectangulares de aluminio anodizado plata mate de 1 3/4 x 4” cortados en secciones de 4”. c) Cinta VBH 3M utilizada para unir la estructura con la chapa de cubierta. c) Placas de acero inoxidable calibre 22 utilizadas en el revestimiento exterior.
La estructura metálica portante se elaboró con perfiles de hierro de 1/4” de espesor y sección 4” x 4”, a los que se le aplicaron varias capas de anticorrosivo de alta durabilidad de la marca Benjamin Moore. En la sección de 2”x 2” se utilizó aluminio, y separadores para evitar la galvanización entre los diferentes metales Todos los materiales utilizados ofrecen durabilidad y están acostumbrados a satisfacer sus requerimientos técnicos La innovación de utilizar materiales de fácil acceso y alta calidad permite crear una fachada con un resultado final similar a otros tipos de revestimiento como cobre o zinc, que ofrece mucho más caro.
La experiencia, capacidad e ilusión del equipo de Cerartec, empresa encargada de la fabricación e instalación de la fachada, fueron elementos clave que permitieron materializar la obra, convirtiéndose en una realidad tangible un concepto arquitectónico original.
La fachada ocupa una superficie de 752 metros cuadrados de alzado, con una longitud de 27 metros x 12 metros de altura y 2,5 metros de fondo. Ubicado en la ciudad de Santo Domingo, República Dominicana, en el corazón del Caribe, lo que permite altas temperaturas de hasta 40 grados centígrados y una humedad del 80%. Además de ser completamente sísmico y ciclónico.
16
CHRIS MAHER
La investigación utilizada fue el uso morfológico del cuerpo femenino llevado a la forma y en función de esto se realizó una envolvente óptima para un edificio, que además de cubrir es práctica en el uso del edificio y refleja una nueva imagen corporativa. La metodología utilizada fue la utilización de elementos seriados ya sea en forma vertical u horizontal, de manera que la sucesión de los mismos conforme el volumen deseado. A partir de perfiles curvos, se desarrolló el concepto. Luego de lograr el efecto de la idea, se realizaron pruebas previas en el lugar y en estudios de ingeniería que respondieron a la implementación real y funcional del concepto. Se realizaron las pruebas de reflexión de luz, viento, sísmica, humedad y análisis climático para construir en el sitio.
El mayor desafío fue construir cada pieza para ensamblarla a medida. Lo que era un concepto de diseño se convirtió en una pieza de arquitectura escultórica y emblemática, tanto para la clínica como para la arquitectura dominicana. Entre los obstáculos que se encontraron en el camino fue contar con la tecnología necesaria en nuestro país, ya que somos una isla y los precios de importación son muy altos, nos llevó a que el resultado fuera completamente nacional en manos de los mejores especialistas del país.
