CENTRO MATERNO INFANTIL - TALLER VI

Page 1

CENTRO MATERNO INFANTIL Sechura

TALLER VI

CÁTEDRA: ALUMNOS:

MS. ARQ. ENRIQUE VÁSQUEZ ALVARADO

DR. ARQ. CARLOS ZULUETA CUEVA

GIRÓN VELA DIEGO

CHERO GONCES ANTHONY

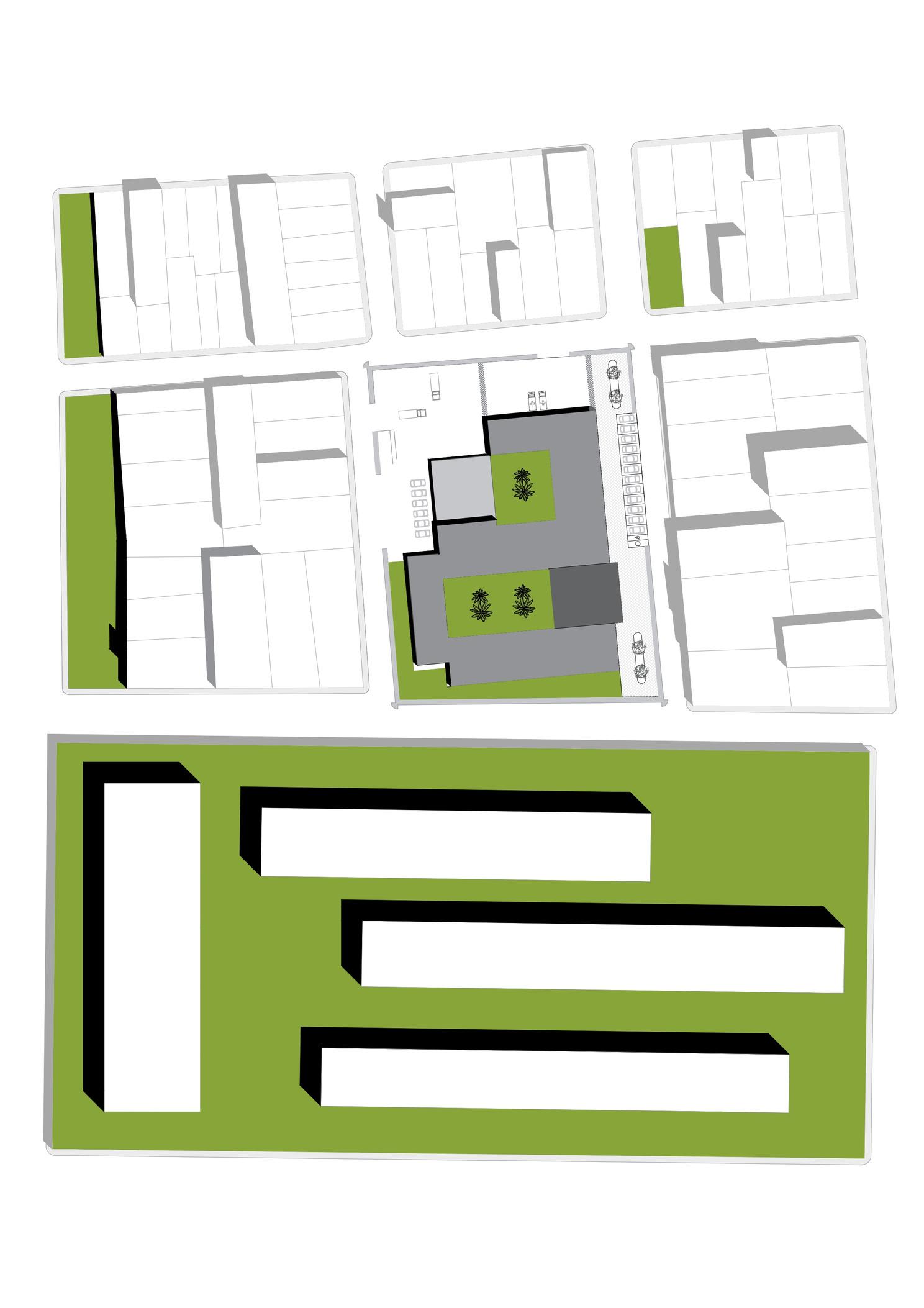

ESTRATEGIAS AMBIENTALES

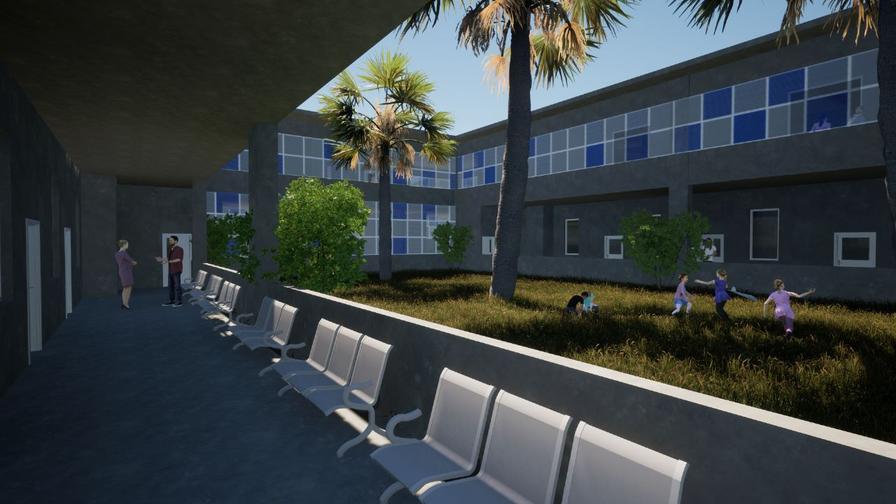

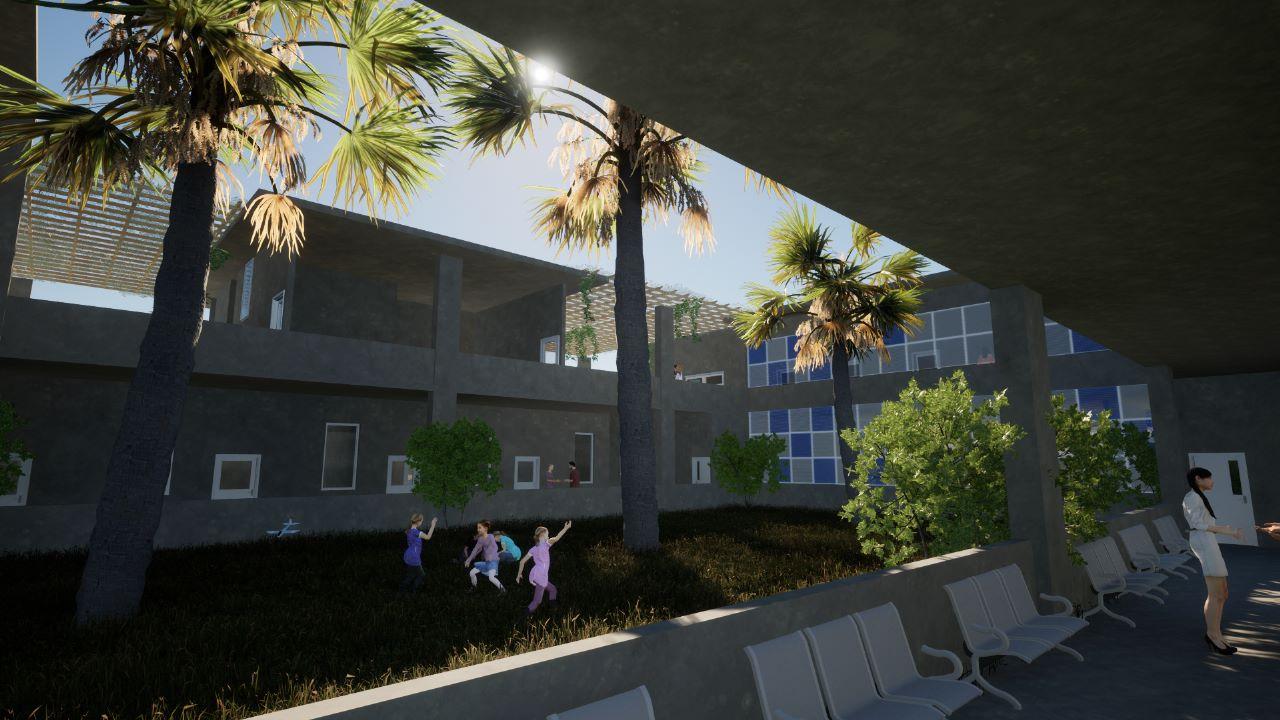

PALMERAS EN LOS EMPLAZAMIENTOS INTERNOS PARA

VENTILAR LOS ESPACIOS Y PASILLOS COLINDANTES

EN ESTE EMPLAZAMIENTO EXTERIOR TENDREMOS VEGETACIÓN AUTOCTONA DEL LUGAR PARA PODER

REFRESCAR LA FACHADA Y TENER UN MEJOR CONTROL DE LA VENTILIACIÓN CRUAZADA QUE SE DE EN ESTE LUGAR

EN LOS EXTERIORES SE CONTARAN CON BOTES DE BASURA PARA LOS PEATONES QUE CIRCULEN ESTE EMPLAZAMIENTO Y ASI CONTRIBUYAN A CONSERVAR ESTOS ESPACIOS LIMPIOS

ESTRATEGIAS PROYECTUALES

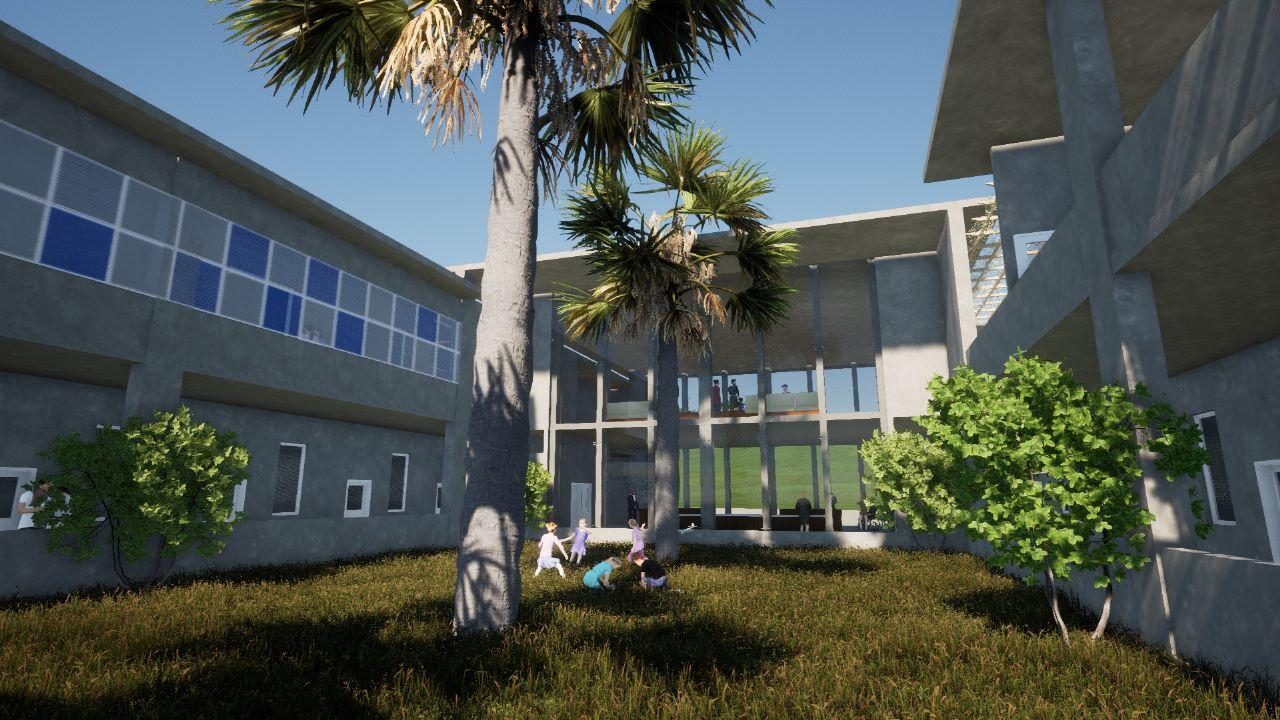

VENTILACIÓN CRUZADA

EN ESTE LADO TENEMOS UN BLOQUE MÁS BAJO

PARA QUE PERMITA EL FLUJO DE LOS VIENTOS

DEL SUORESTE A NORESTE Y ASÍ INTERNAMENTE

PODER TENER ESPACIOS VENTILADOS

PROTECCIÓN SOLAR

EN ESTE LADO DE LVOLUMEN SE ENCONTRAN EL

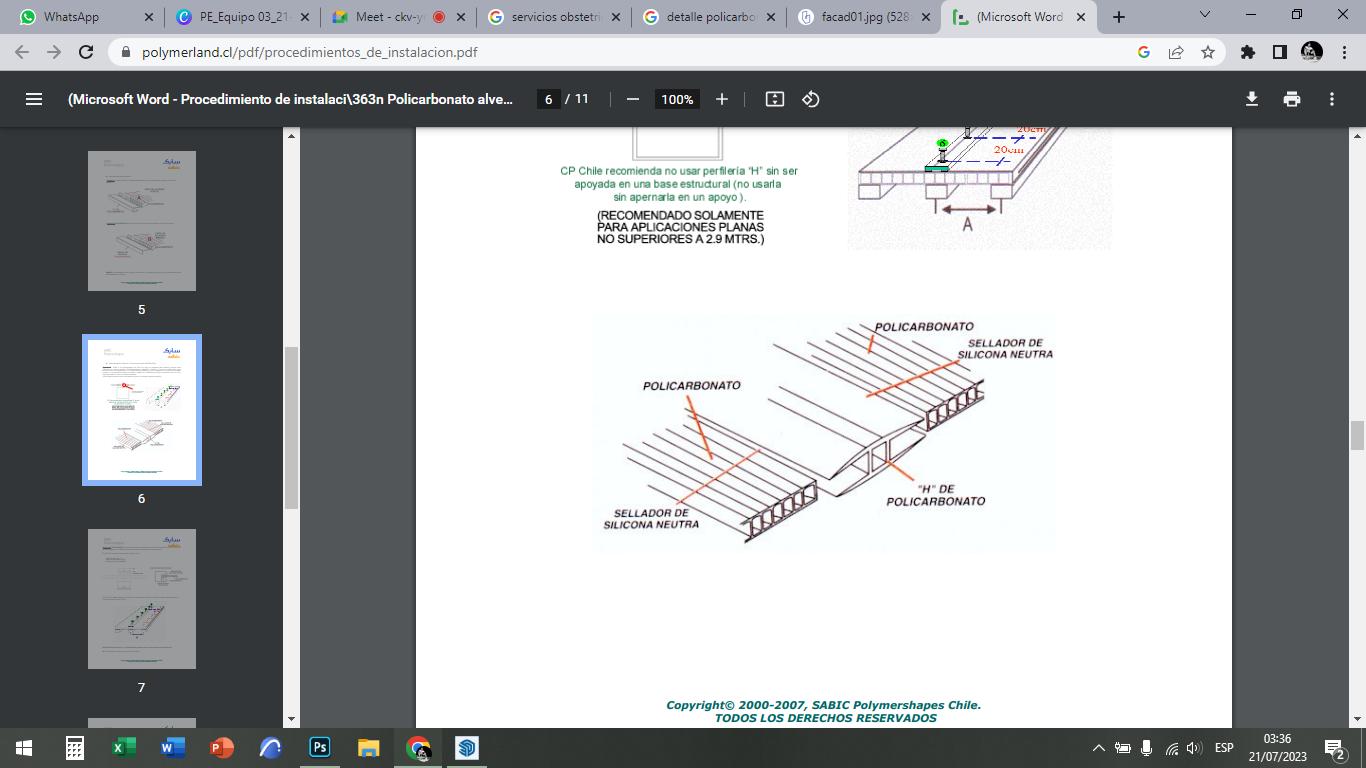

POLICARBONATO CON PARASOLES QUE SERAN

BARRERA DE PROTECCIÓN SOLAR CONTRA Y BRIN ORES

ZONIFICACIÓN

EMERGENCIAS

RECIBO GENERAL

DIAGNOSTICO Y TRATAMIENTO

CONSULTA EXTERNA ASCENSORES

CENTRO DOCTORES

ADMINISTRACIÓN

CENTRO DE OBSTETRICIA

COCINA COMEDOR

SERVICIOS GENERALES

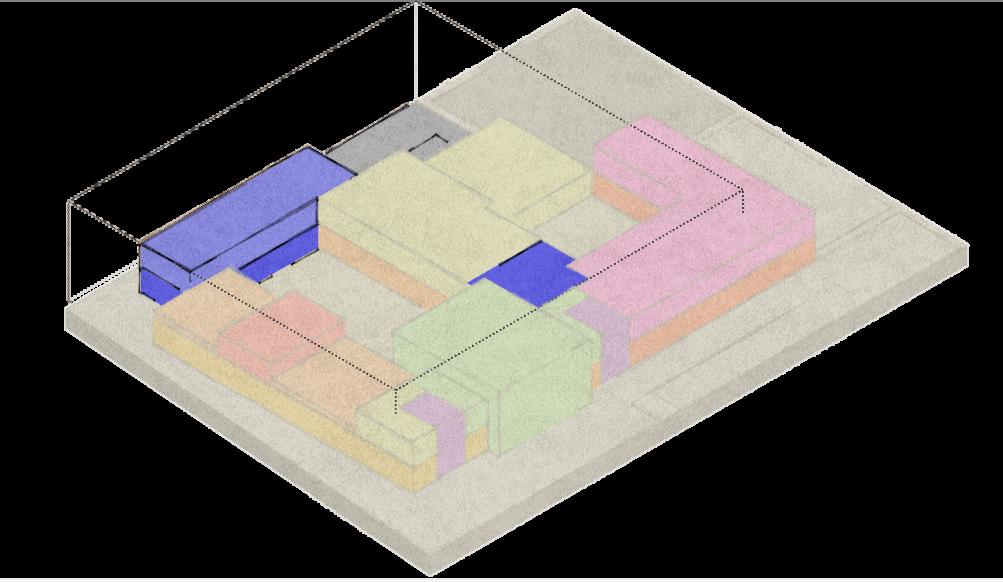

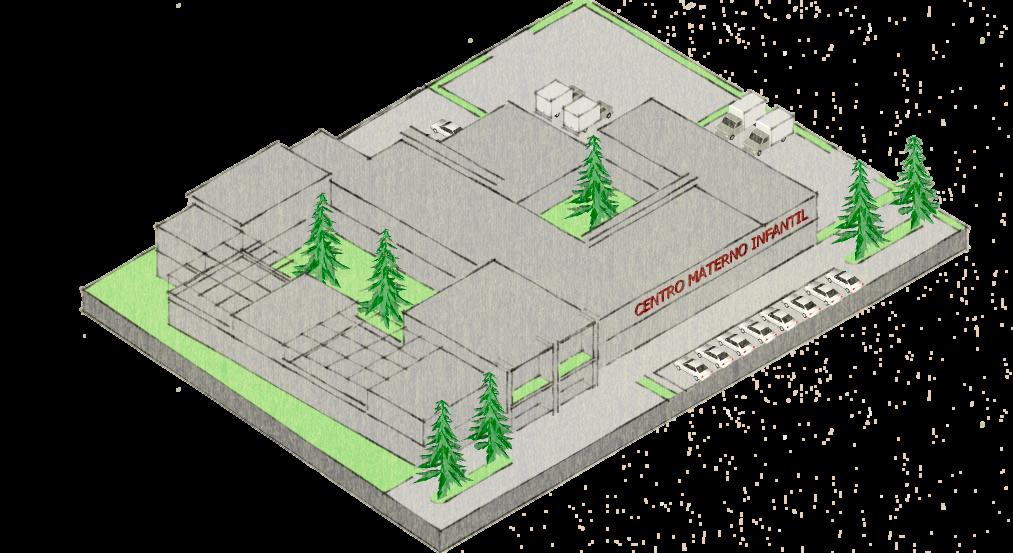

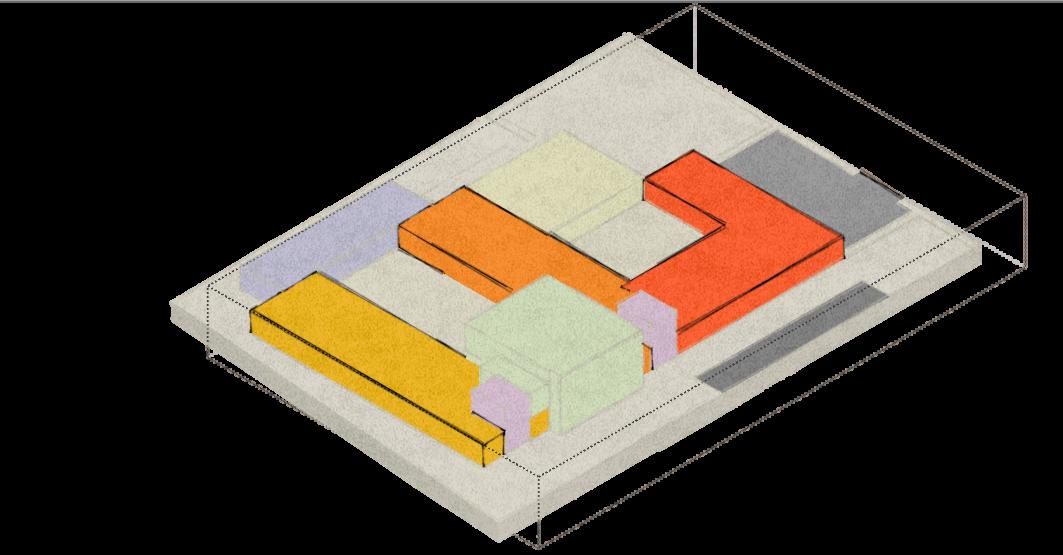

ISOMETRIA EXPLOTADA POR PISO

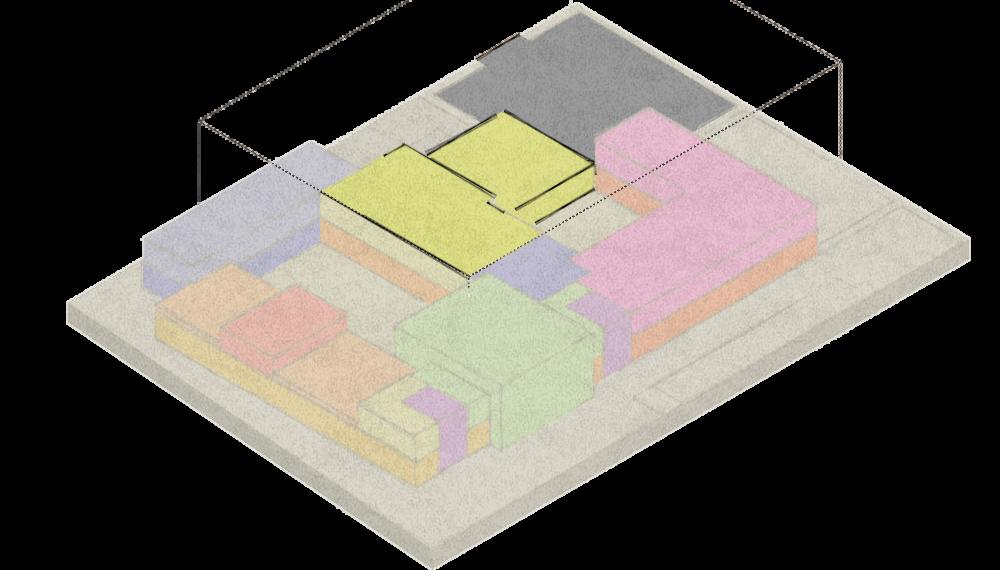

ISOMETRIA ZONIFICADA (PRIMER NIVEL)

ZONIFICACIÓN
ACCESO PRINCIPAL / RECIBO ,

ESCALERAS Y ASCENSORES

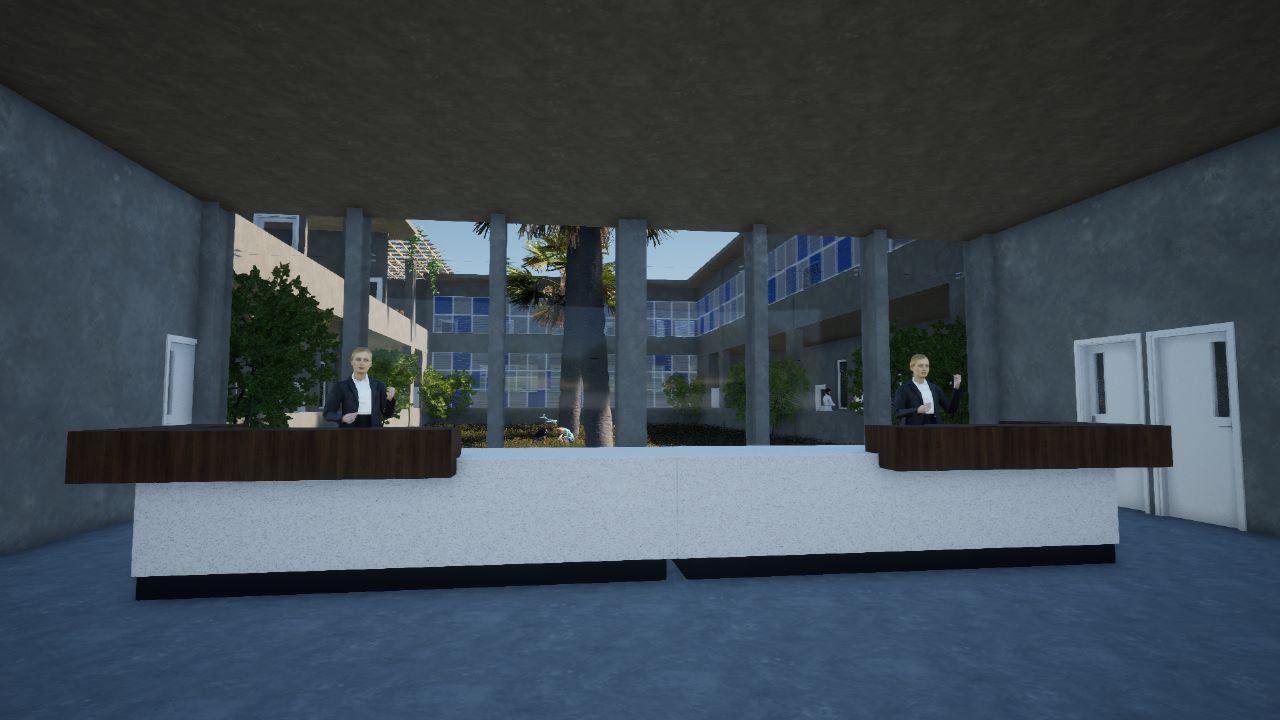

ACCESO PRINCIPAL Y RECIBO

ESCALERAS Y ASCENSORES

LLEGADA A ESCALERA Y ASCENSOR

DE EMERGENCIAS Y OBSTETRICO

LLEGADA A ESCALERA Y ASCENSOR (PÚBLICO)

URBANISMO Y ARTES

ACCESO PRINCIPAL

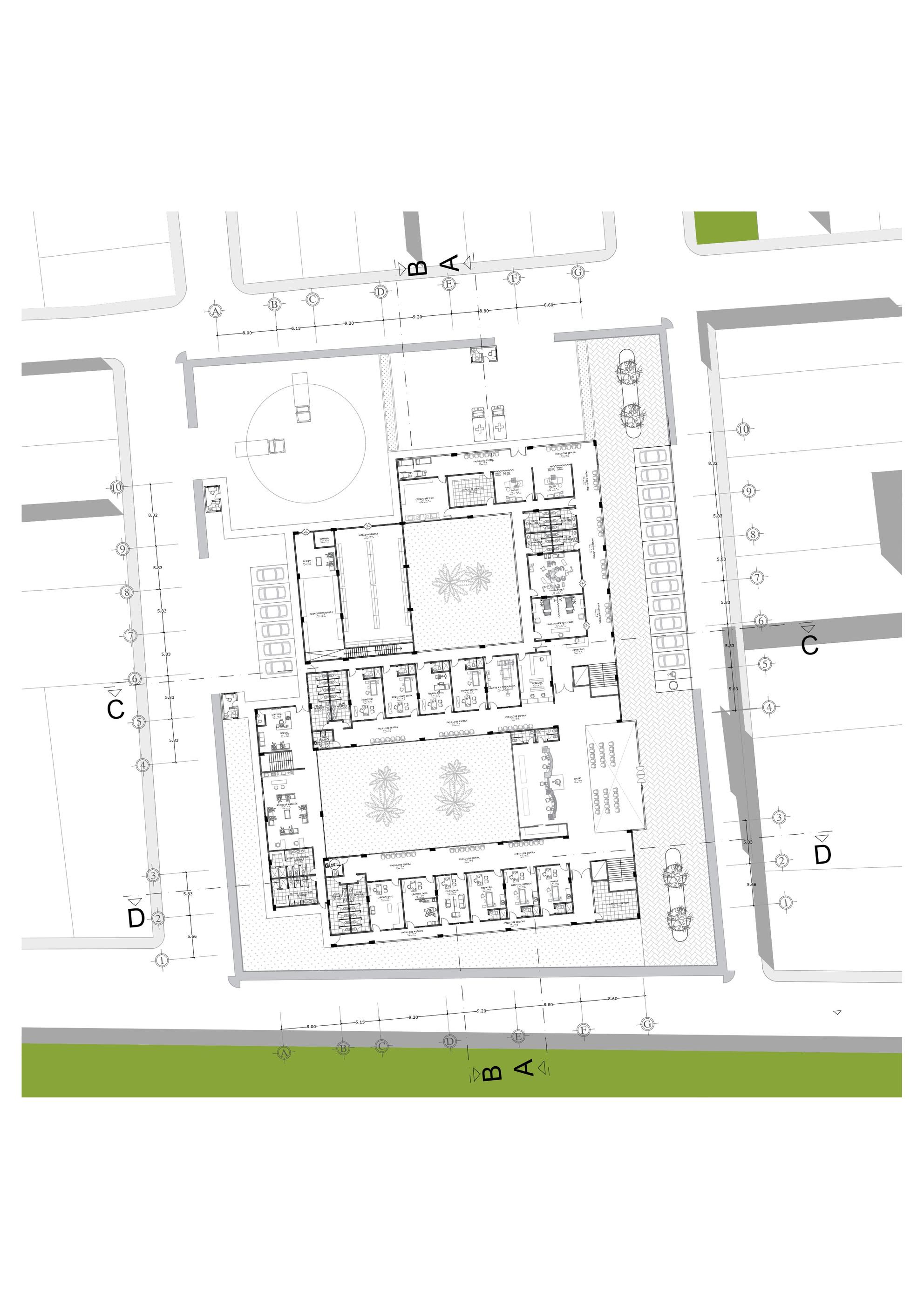

PLANTA - PRIMER NIVEL

TALLER DISEÑO ARQUITECTONICO VI

DOCENTES:

MS.ARQ ENRIQUE

VASQUEZ ALVARADO.

DR. ARQ CARLOS

ZULOETA CUEVA

ALUMNOS:

CHERO GONCES

ANTHONY. GIRÓN VELA DIEGO.

CENTRO MATERNO INFANTIL

SECHURA

FACULTAD DE ARQUITECTURA
Z-01

ZONIFICACIÓN

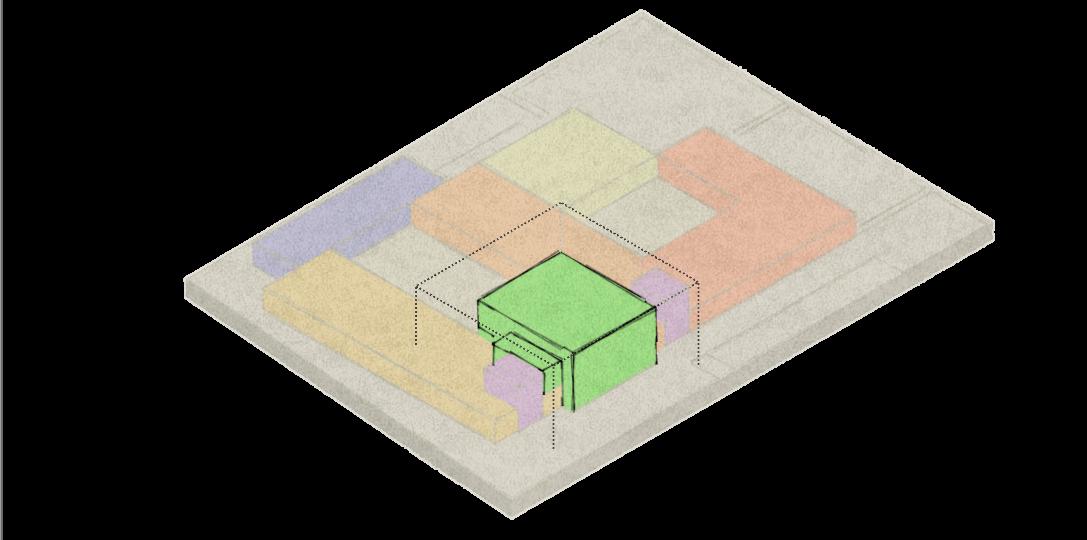

ISOMETRIA ZONIFICADA (PRIMER NIVEL)

SERVICIOS

MEDICOS

EMERGENCIAS PATIO DE MANIOBRAS DE EMERGENCIAS

DIAGNOSTICO Y TRATAMIENTO

CONSULTAS EXTERNAS

ESTACIONAMIENTO PÚBLICO

S.S.H.H PARA CADA ZONA

DISCAPACITADOS

FARMACIA PARA EMERGENCIAS Y EXTERNAS

PLANTA - PRIMER NIVEL

TALLER DISEÑO ARQUITECTONICO VI

DOCENTES:

MS.ARQ ENRIQUE

VASQUEZ ALVARADO.

DR. ARQ CARLOS

ZULOETA CUEVA

ALUMNOS:

CHERO GONCES

ANTHONY. GIRÓN VELA DIEGO.

CENTRO MATERNO INFANTIL SECHURA Z-02

FACULTAD DE ARQUITECTURA
ARTES
URBANISMO Y

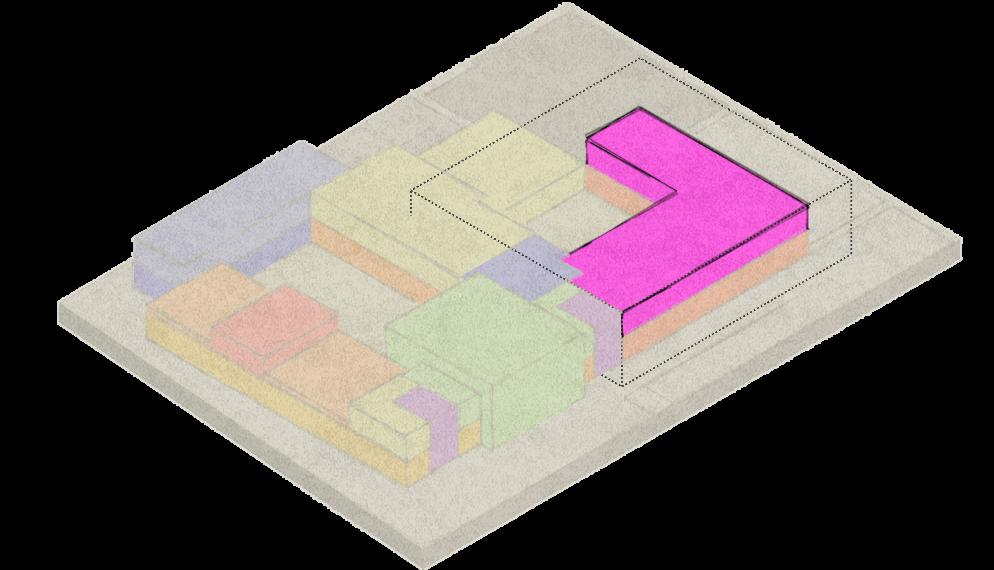

ISOMETRIA ZONIFICADA (PRIMER Y SEGUNDO NIVEL)

ZONIFICACIÓN
CENTRO DE DOCTORES

CENTRO DE DOCTORES

ESTACIONAMIENTO PRIVADO

S.S.H.H + VESTIDORES ESCALERA

ACCESO PRIVADO

PLANTA - PRIMER NIVEL

TALLER DISEÑO ARQUITECTONICO VI

DOCENTES:

MS.ARQ ENRIQUE

VASQUEZ ALVARADO.

DR. ARQ CARLOS

ZULOETA CUEVA

ALUMNOS:

CHERO GONCES

ANTHONY. GIRÓN VELA DIEGO.

CENTRO MATERNO INFANTIL SECHURA Z-03

FACULTAD DE ARQUITECTURA
Y ARTES
URBANISMO
Y ADMINISTRATIVO

ISOMETRIA ZONIFICADA (PRIMER Y SEGUNDO NIVEL)

ZONIFICACIÓN
CENTRO DE DOCTORES

TALLER DISEÑO ARQUITECTONICO VI

STAR MEDICOS DE OBSTERICO

CENTRO DE ADMINISTRACIÓN

ESCALERA

PLANTA - SEGUNDO NIVEL

DOCENTES:

MS.ARQ ENRIQUE

VASQUEZ ALVARADO.

DR. ARQ CARLOS

ZULOETA CUEVA

ALUMNOS:

CHERO GONCES

ANTHONY. GIRÓN VELA DIEGO.

CENTRO MATERNO INFANTIL SECHURA

Z-04

FACULTAD DE ARQUITECTURA
ARTES
URBANISMO Y
Y ADMINISTRATIVO

ISOMETRIA ZONIFICADA (PRIMER Y SEGUNDO NIVEL)

ZONIFICACIÓN
SERVICIOS

ALMACEN GENERAL

PATIO DE MANIOBRAS ALMACEN

ACCESO A PERSONAL DE SERVICIO Y LIMPIEZA

ESCALERAS

PLANTA - PRIMER NIVEL

TALLER DISEÑO ARQUITECTONICO VI

DOCENTES:

MS.ARQ ENRIQUE

VASQUEZ ALVARADO.

DR. ARQ CARLOS

ZULOETA CUEVA

ALUMNOS:

CHERO GONCES

ANTHONY. GIRÓN VELA DIEGO.

CENTRO MATERNO INFANTIL SECHURA Z-05

FACULTAD DE ARQUITECTURA
Y ARTES
URBANISMO
GENERALES

ISOMETRIA ZONIFICADA (PRIMER Y SEGUNDO NIVEL)

ZONIFICACIÓN
SERVICIOS

GENERALES

TALLER DISEÑO ARQUITECTONICO VI

ESCALERA

SERVICIOS GENERALES

PLANTA - SEGUNDO NIVEL

DOCENTES:

MS.ARQ ENRIQUE

VASQUEZ ALVARADO.

DR. ARQ CARLOS

ZULOETA CUEVA

ALUMNOS:

CHERO GONCES

ANTHONY. GIRÓN VELA DIEGO.

CENTRO MATERNO INFANTIL SECHURA Z-06

FACULTAD DE ARQUITECTURA
Y ARTES
URBANISMO

ISOMETRIA ZONIFICADA (SEGUNDO NIVEL)

ZONIFICACIÓN
CENTRO DE SERVICIOS DE

TALLER DISEÑO ARQUITECTONICO VI

CENTRO OBSTETRICO S.S.H.H

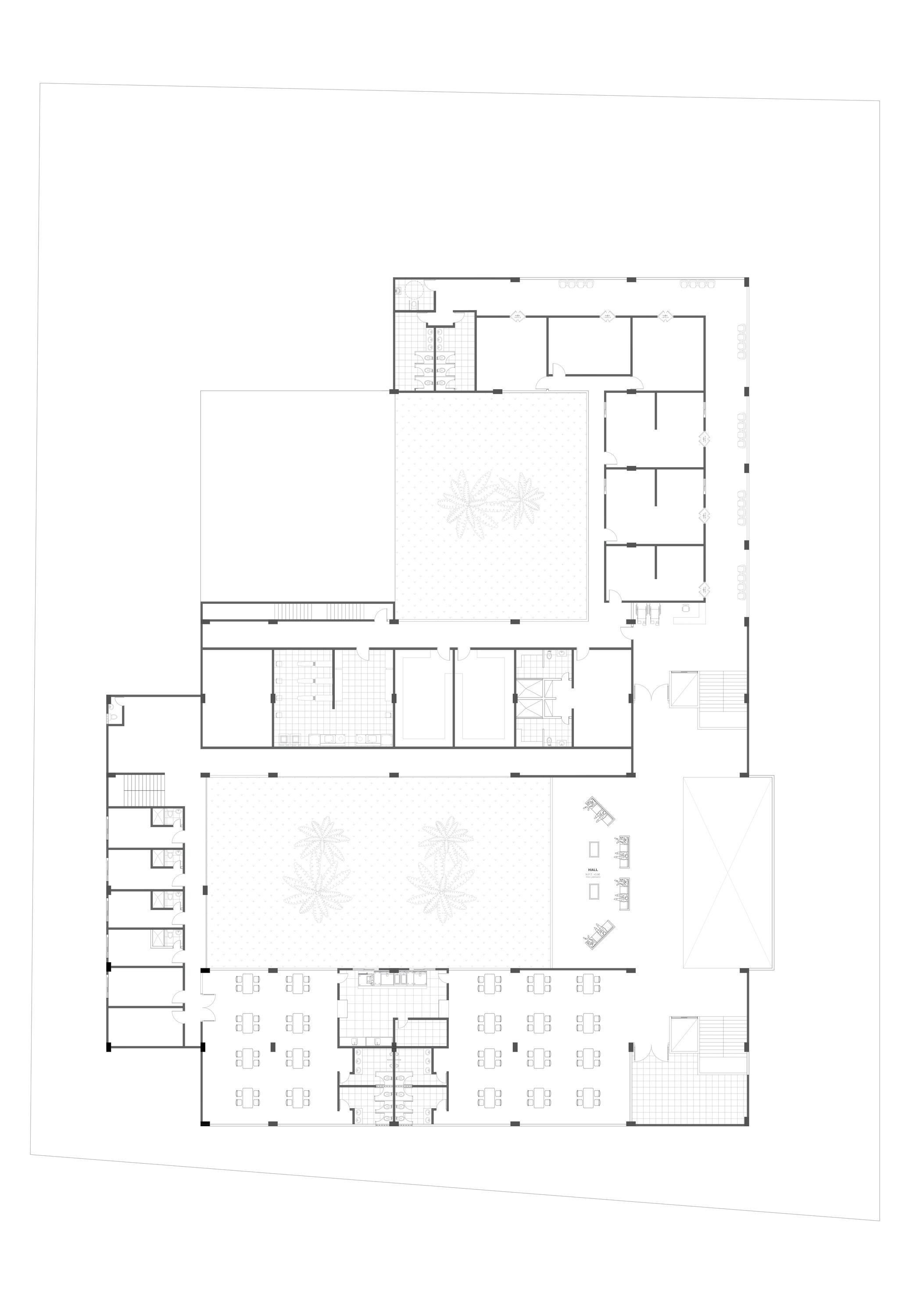

PLANTA - SEGUNDO NIVEL

DOCENTES:

MS.ARQ ENRIQUE

VASQUEZ ALVARADO.

DR. ARQ CARLOS

ZULOETA CUEVA

ALUMNOS:

CHERO GONCES

ANTHONY. GIRÓN VELA DIEGO.

CENTRO MATERNO INFANTIL SECHURA Z-07

FACULTAD DE ARQUITECTURA
Y ARTES
URBANISMO
OBSTETRICIA

ZONIFICACIÓN

ISOMETRIA ZONIFICADA (SEGUNDO NIVEL)

SERVICIOS

TALLER DISEÑO ARQUITECTONICO VI

COCINA S.S.H.H

COMEDOR PRIVADO COMEDOR PÚBLICO

PLANTA - SEGUNDO NIVEL

DOCENTES:

MS.ARQ ENRIQUE

VASQUEZ ALVARADO.

DR. ARQ CARLOS

ZULOETA CUEVA

ALUMNOS:

CHERO GONCES

ANTHONY. GIRÓN VELA DIEGO.

CENTRO MATERNO INFANTIL SECHURA Z-08

FACULTAD DE ARQUITECTURA
Y ARTES
URBANISMO
COMPLEMENTARIOS

CIRCULAICION PUBLICA

CIRCULAICION PRIVADA

CIRCULAICION DE SERVICIO

PRIMER
CIRCULACIONES PLANTA -
NIVEL

TALLER DISEÑO ARQUITECTONICO VI

DOCENTES:

MS.ARQ ENRIQUE

VASQUEZ ALVARADO.

DR. ARQ CARLOS

ZULOETA CUEVA

ALUMNOS:

CHERO GONCES

ANTHONY. GIRÓN VELA DIEGO.

CENTRO MATERNO INFANTIL SECHURA

PLANTA - SEGUNDO NIVEL

FACULTAD DE ARQUITECTURA
Y ARTES
URBANISMO
C-01 COMPLEMENTARIOS

TALLER DISEÑO ARQUITECTONICO VI

DOCENTES:

MS.ARQ ENRIQUE

VASQUEZ ALVARADO.

DR. ARQ CARLOS

ZULOETA CUEVA

ALUMNOS:

CHERO GONCES

ANTHONY. GIRÓN VELA DIEGO.

CENTRO MATERNO INFANTIL SECHURA C-01

FACULTAD DE ARQUITECTURA URBANISMO Y ARTES

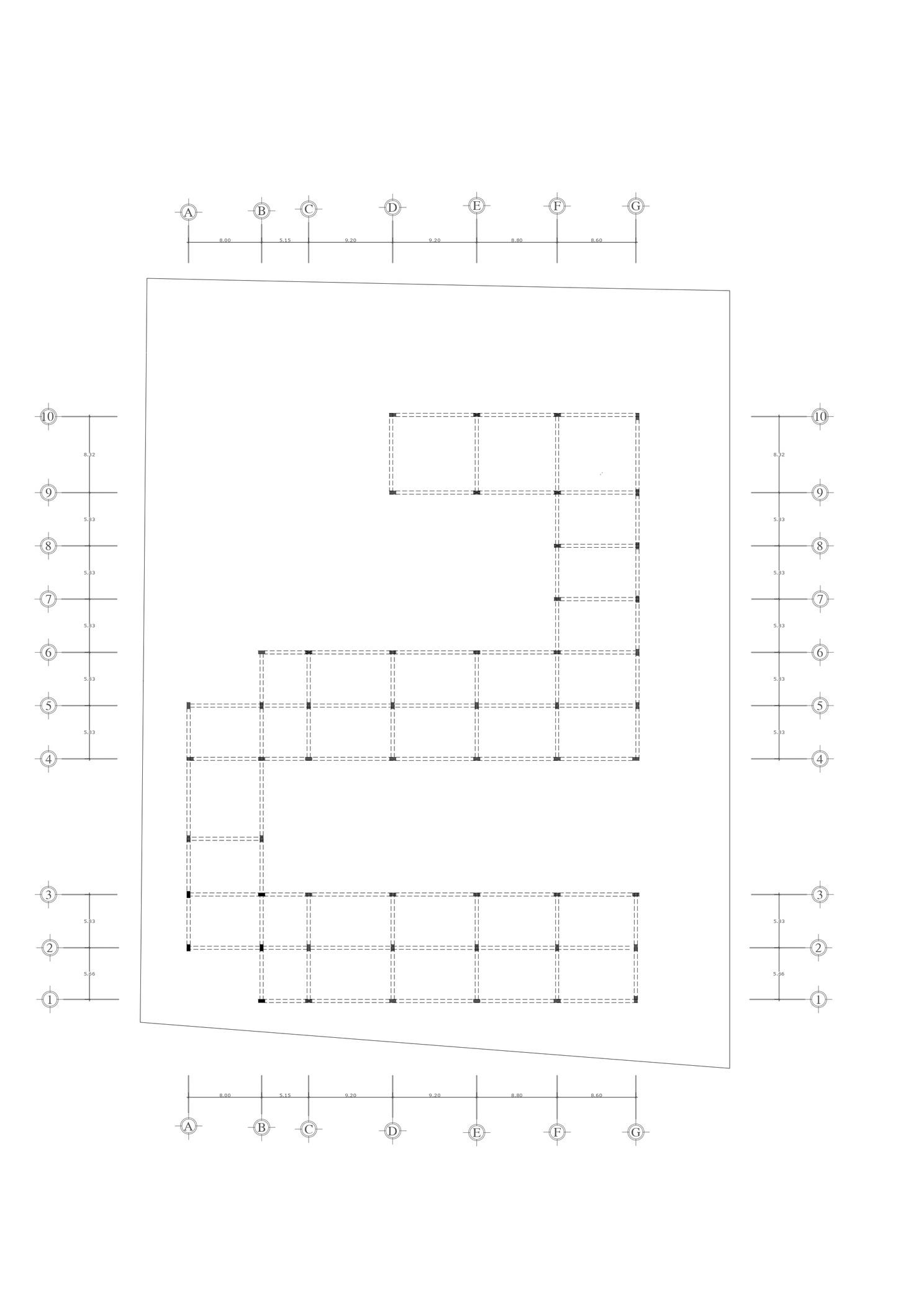

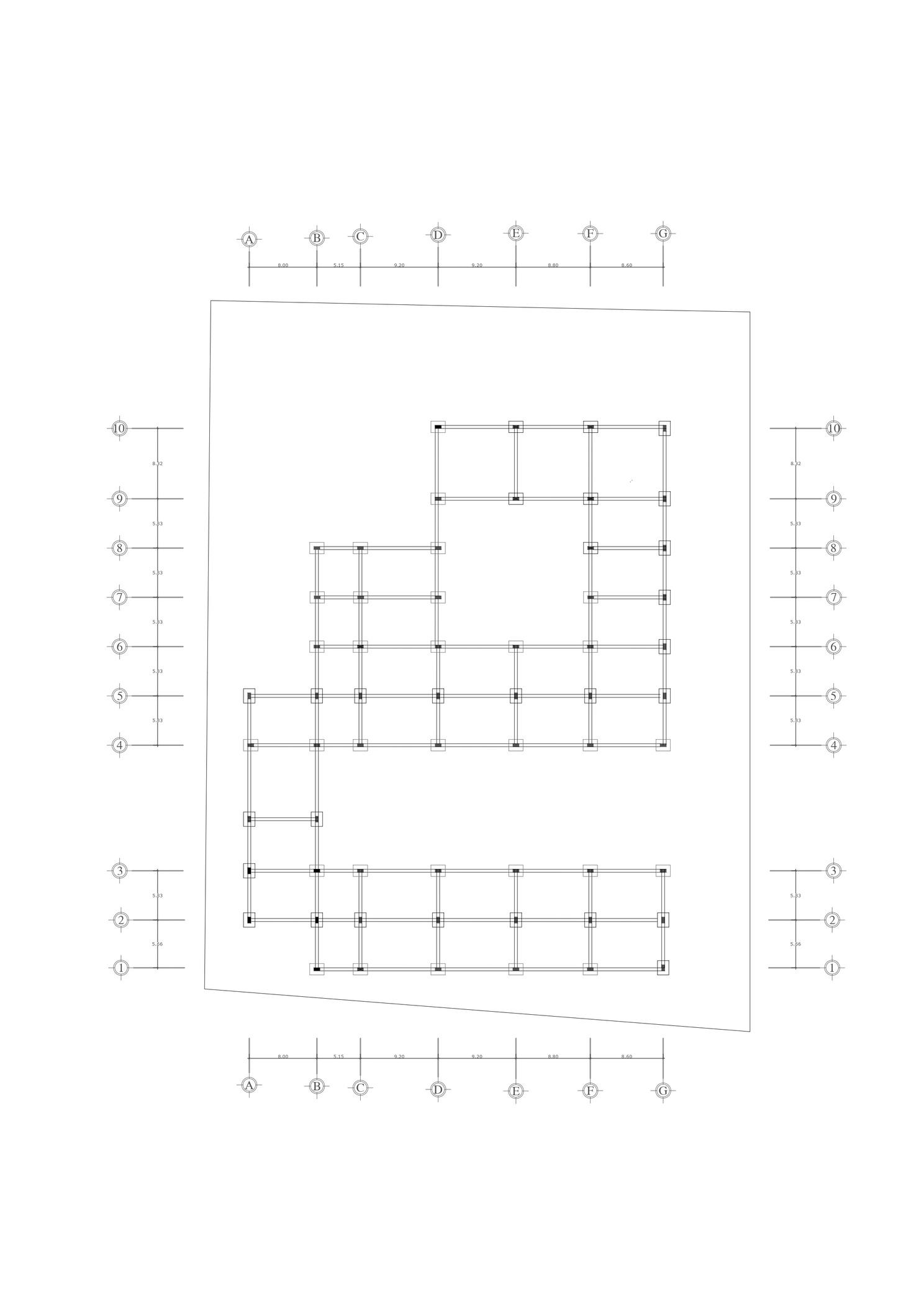

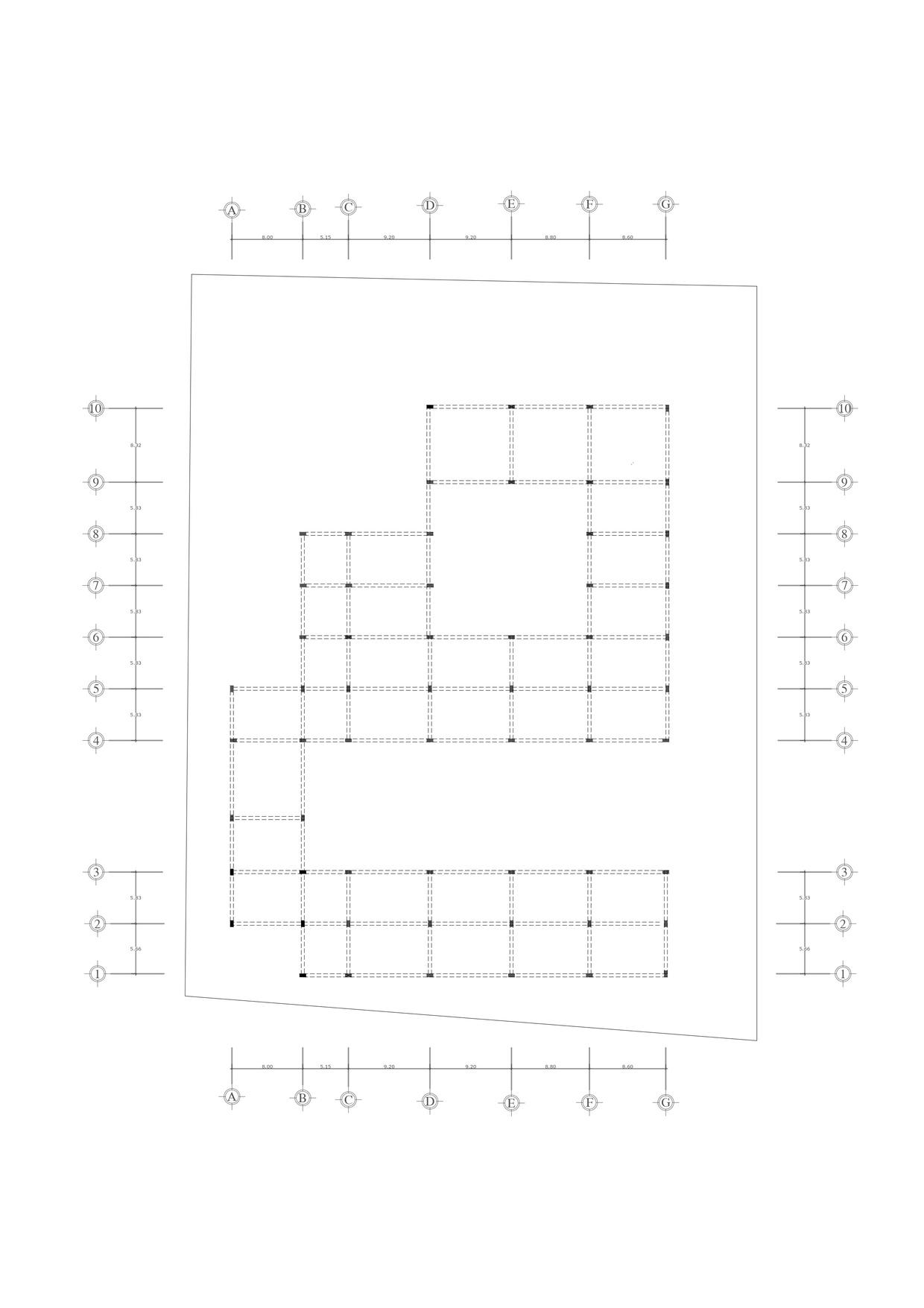

CIMENTACION VIGAS
COLUMNAS PRIMER NIVEL
ZAPATAS Y
Y

TALLER DISEÑO ARQUITECTONICO VI

VIGAS Y COLUMNAS SEGUNDO NIVEL

DOCENTES:

MS.ARQ ENRIQUE

VASQUEZ ALVARADO.

DR. ARQ CARLOS

ZULOETA CUEVA

ALUMNOS:

CHERO GONCES

ANTHONY. GIRÓN VELA DIEGO.

CENTRO MATERNO INFANTIL SECHURA C-01

FACULTAD DE ARQUITECTURA URBANISMO Y ARTES

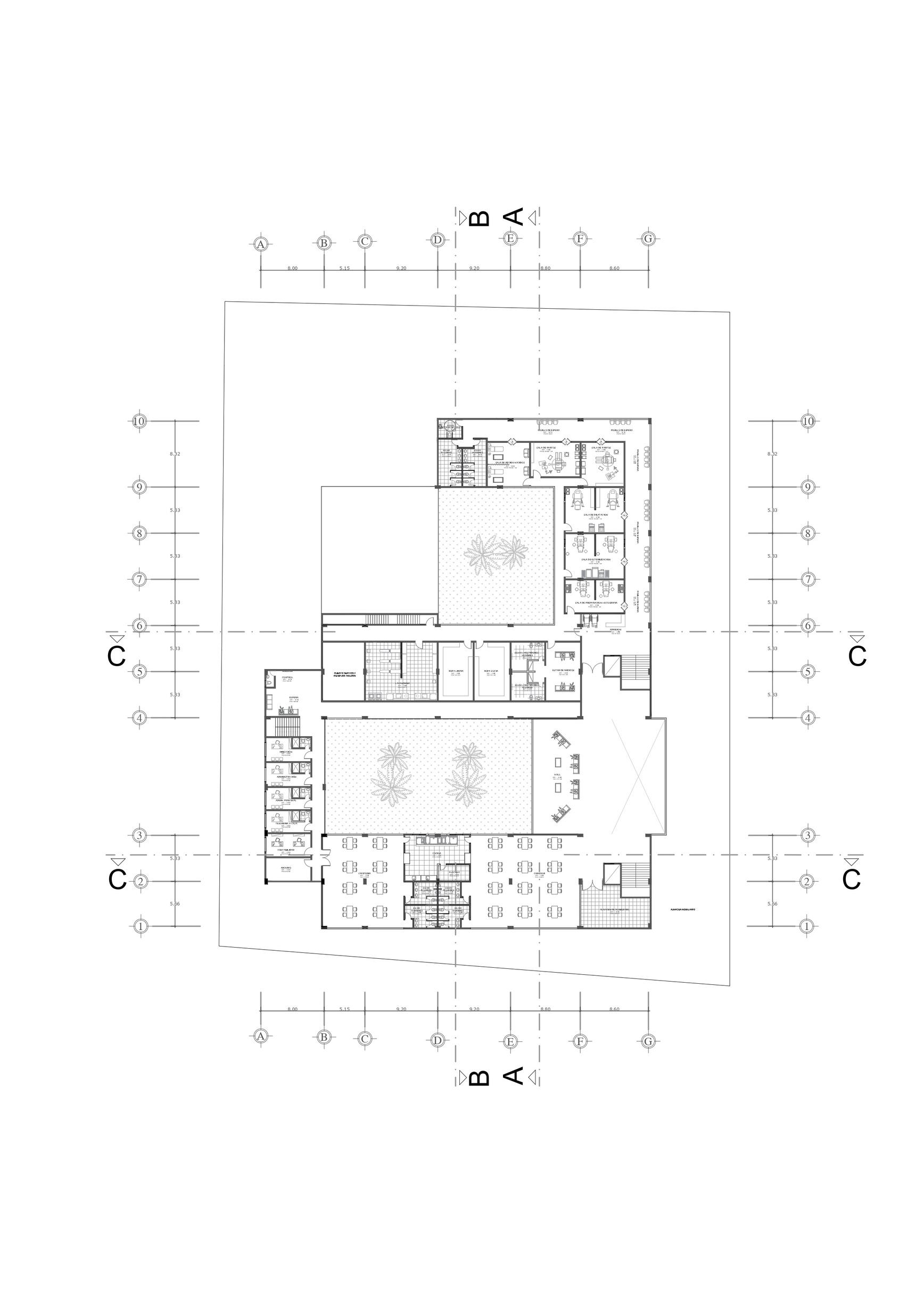

PLANIMETRIA
PRIMER NIVEL

URBANISMO Y ARTES

SEGUNDO NIVEL

TALLER DISEÑO ARQUITECTONICO VI

DOCENTES:

MS.ARQ ENRIQUE

VASQUEZ ALVARADO.

DR. ARQ CARLOS

ZULOETA CUEVA

ALUMNOS:

CHERO GONCES

ANTHONY. GIRÓN VELA DIEGO.

CENTRO MATERNO INFANTIL SECHURA

FACULTAD DE ARQUITECTURA
C-01

ELEVACIONES

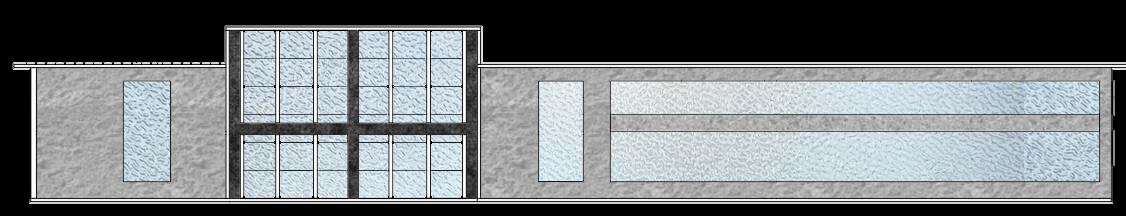

ELEVACIÓN ESTE

URBANISMO Y ARTES

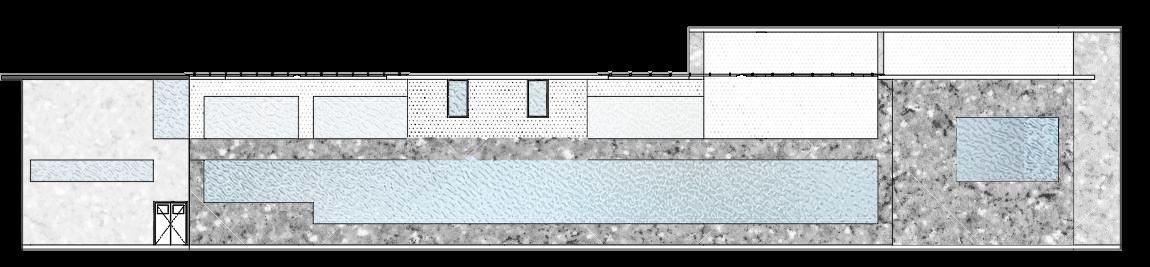

ELEVACIÓN SUR

TALLER DISEÑO ARQUITECTONICO VI

DOCENTES:

MS.ARQ ENRIQUE

VASQUEZ ALVARADO.

DR. ARQ CARLOS

ZULOETA CUEVA

ALUMNOS:

CHERO GONCES

ANTHONY. GIRÓN VELA DIEGO.

CENTRO MATERNO INFANTIL SECHURA C-01

FACULTAD
DE ARQUITECTURA

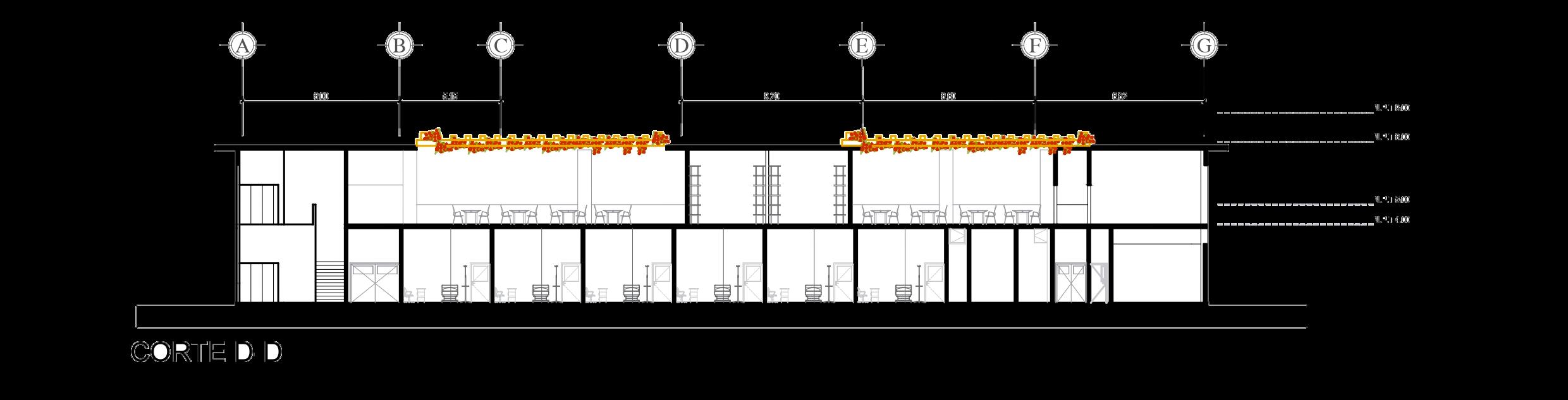

CORTES

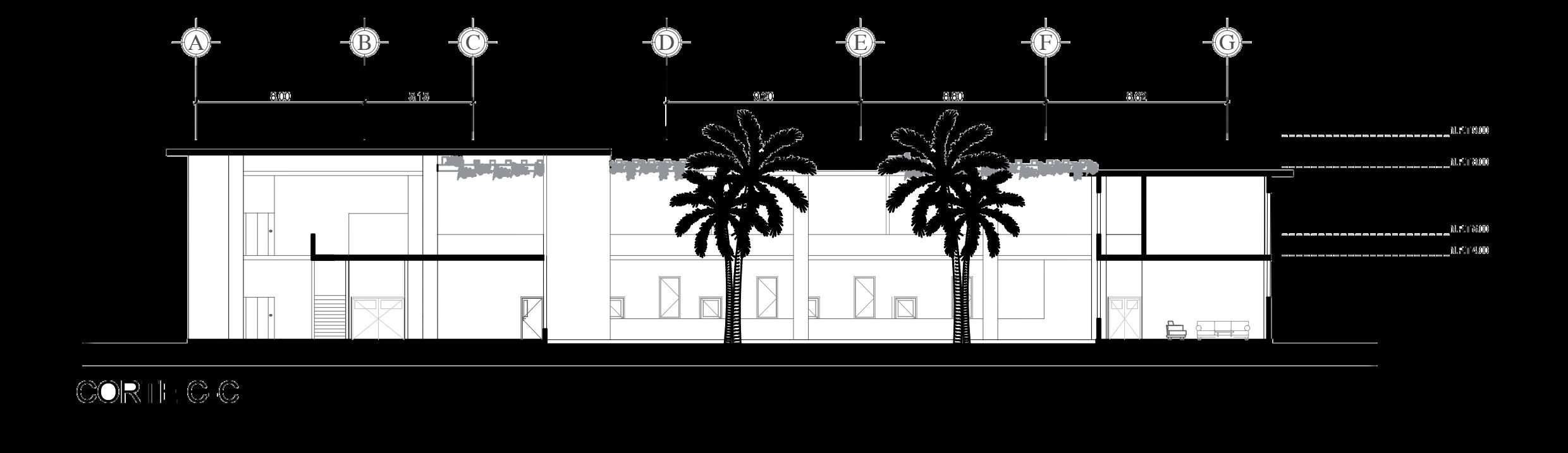

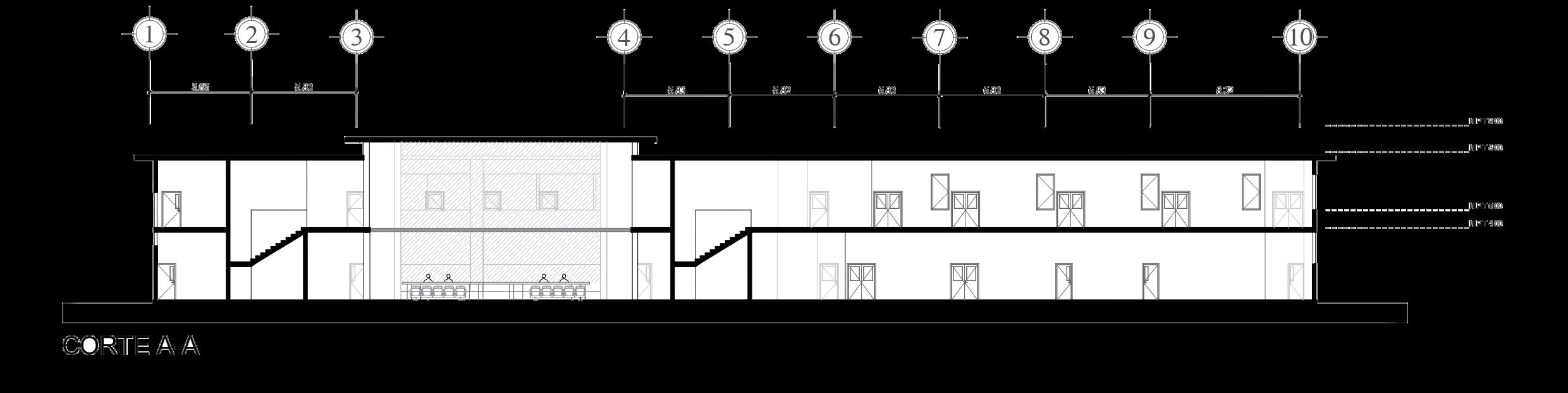

CORTE A-A
URBANISMO Y ARTES O O VI MS.ARQ ENRIQUE VASQUEZ ALVARADO. GIRÓN VELA DIEGO. NO C-01

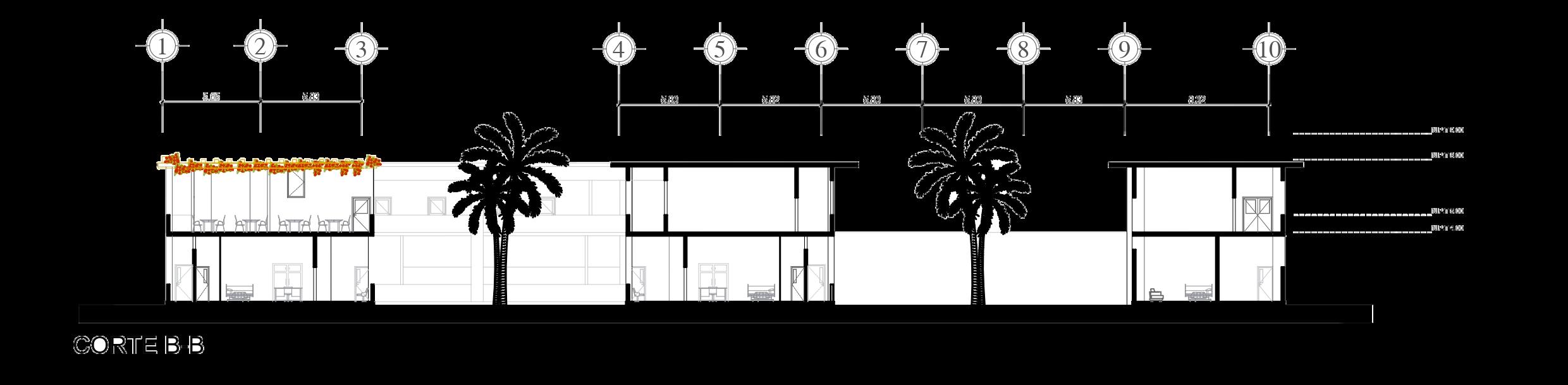

CORTES CORTE B-B
URBANISMO Y ARTES O O VI MS.ARQ ENRIQUE VASQUEZ ALVARADO. GIRÓN VELA DIEGO. NO C-02

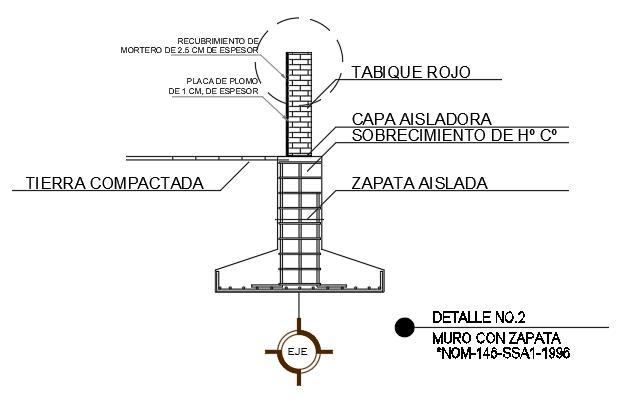

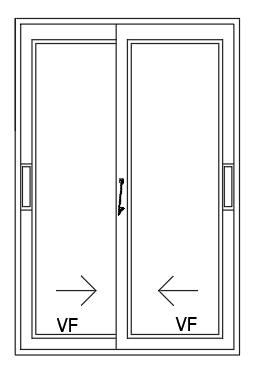

DETALLES

TALLER DISEÑO ARQUITECTONICO VI

DOCENTES:

MS.ARQ ENRIQUE

VASQUEZ ALVARADO.

DR. ARQ CARLOS

ZULOETA CUEVA

ALUMNOS:

CHERO GONCES

ANTHONY. GIRÓN VELA DIEGO.

CENTRO MATERNO INFANTIL SECHURA D-01

FACULTAD DE ARQUITECTURA
Y ARTES
URBANISMO

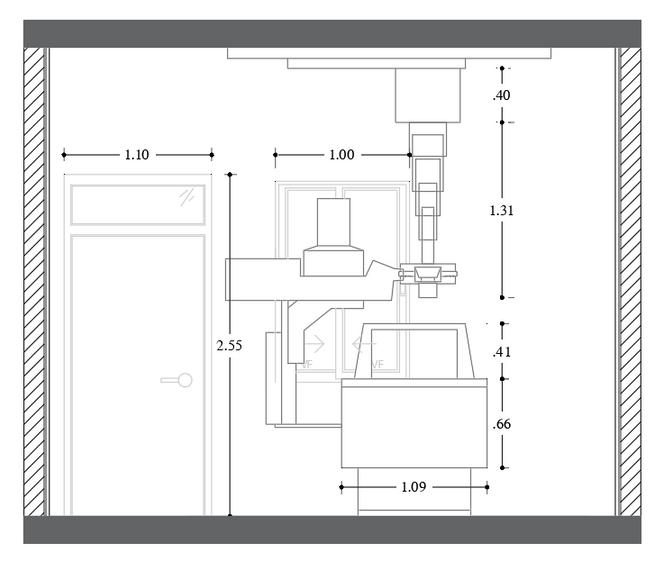

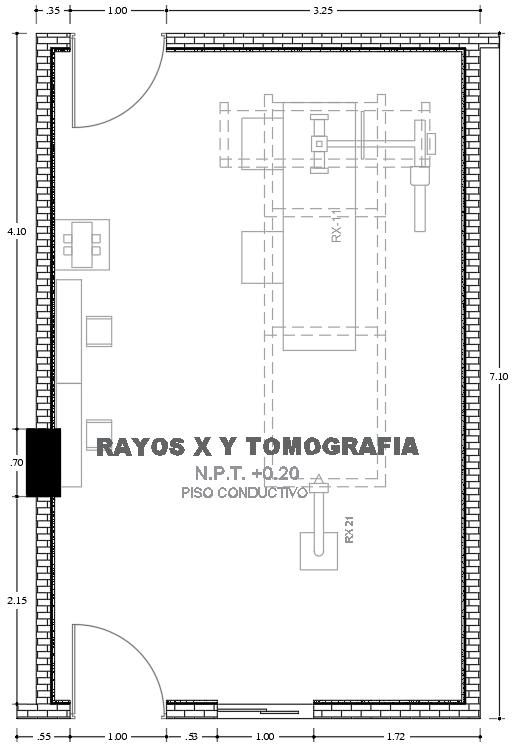

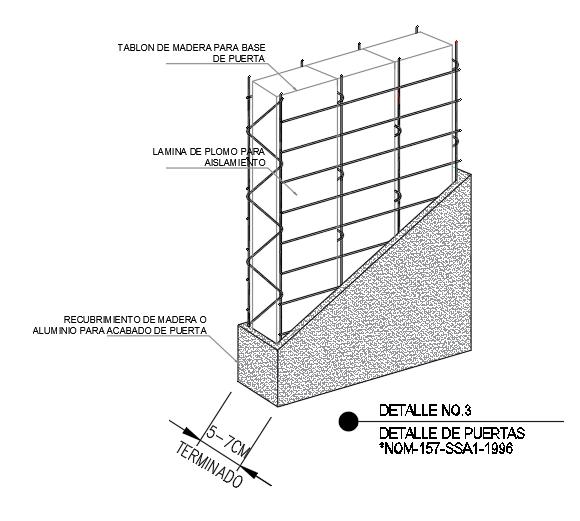

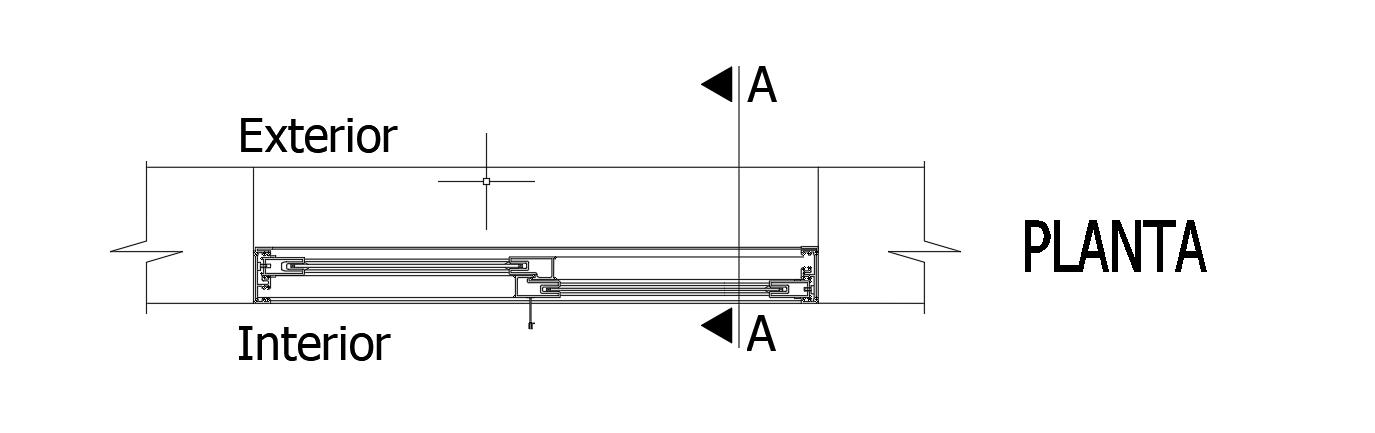

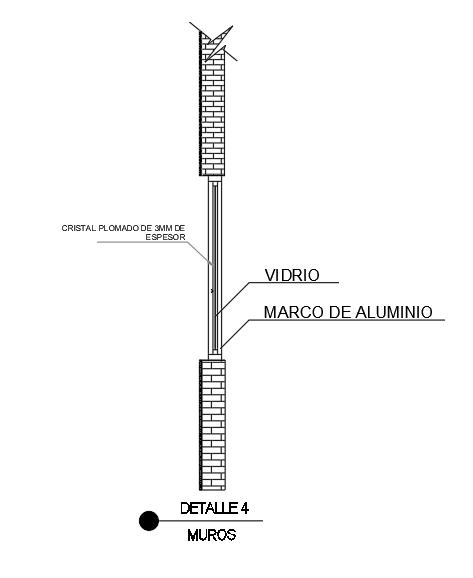

SALA DE RAYOS X

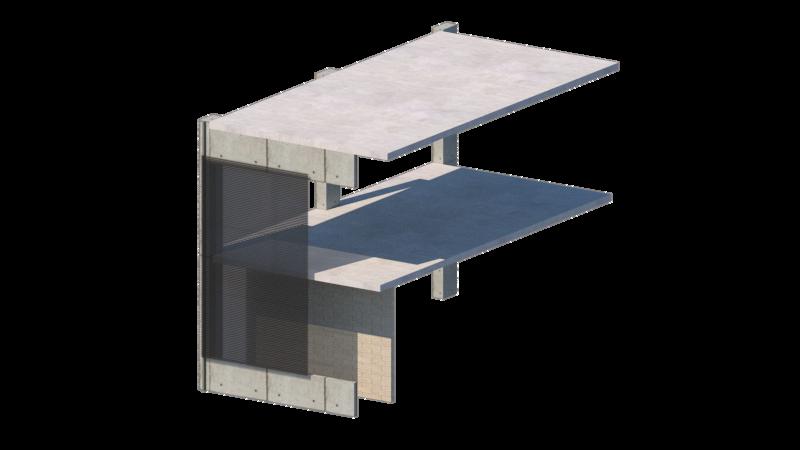

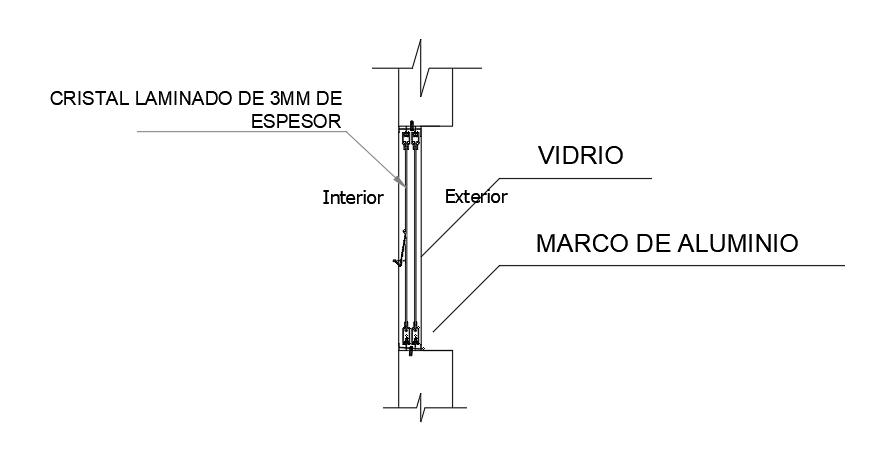

DETALLE DE FACHADA
D-02
DETALLES

TALLER DISEÑO ARQUITECTONICO VI

DOCENTES:

MS.ARQ ENRIQUE

VASQUEZ ALVARADO.

DR. ARQ CARLOS

ZULOETA CUEVA

ALUMNOS:

CHERO GONCES

ANTHONY. GIRÓN VELA DIEGO.

CENTRO MATERNO INFANTIL SECHURA

FACULTAD DE ARQUITECTURA URBANISMO Y ARTES
D-03

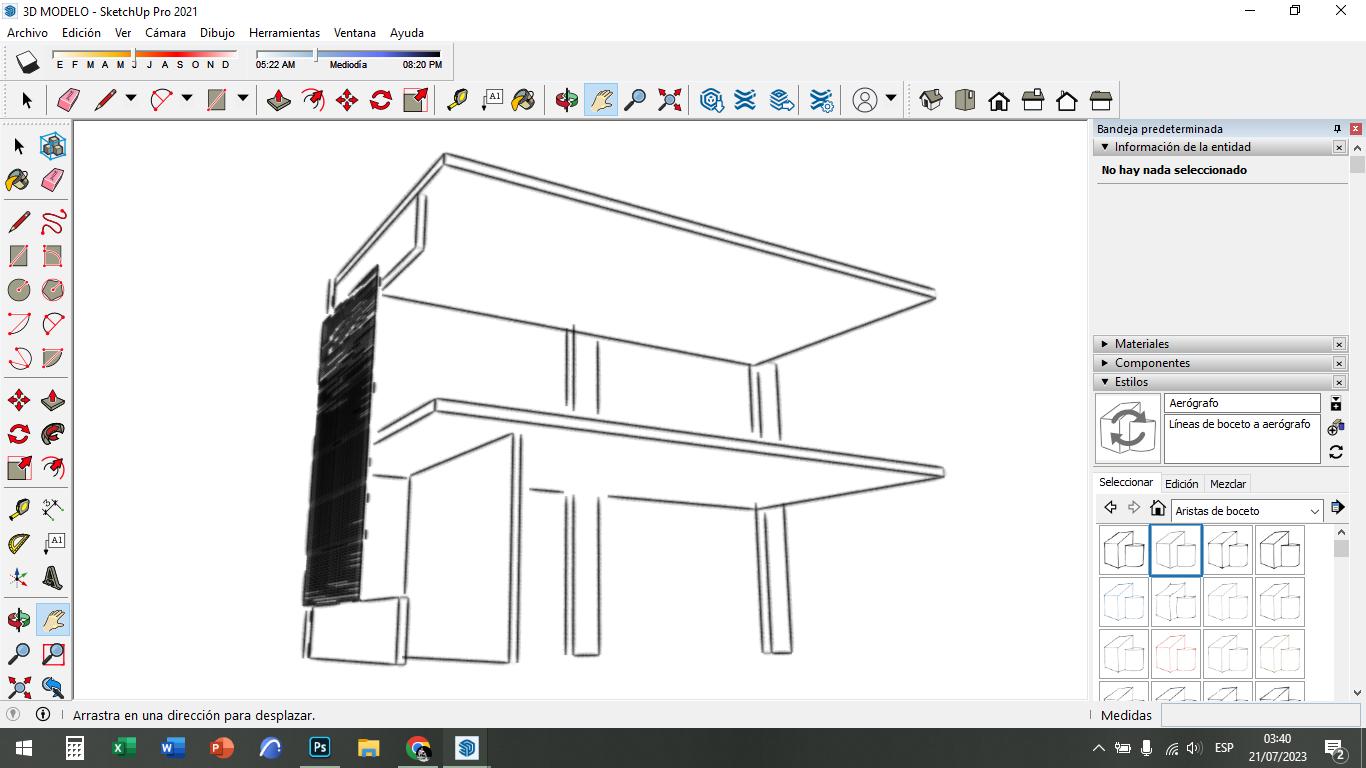

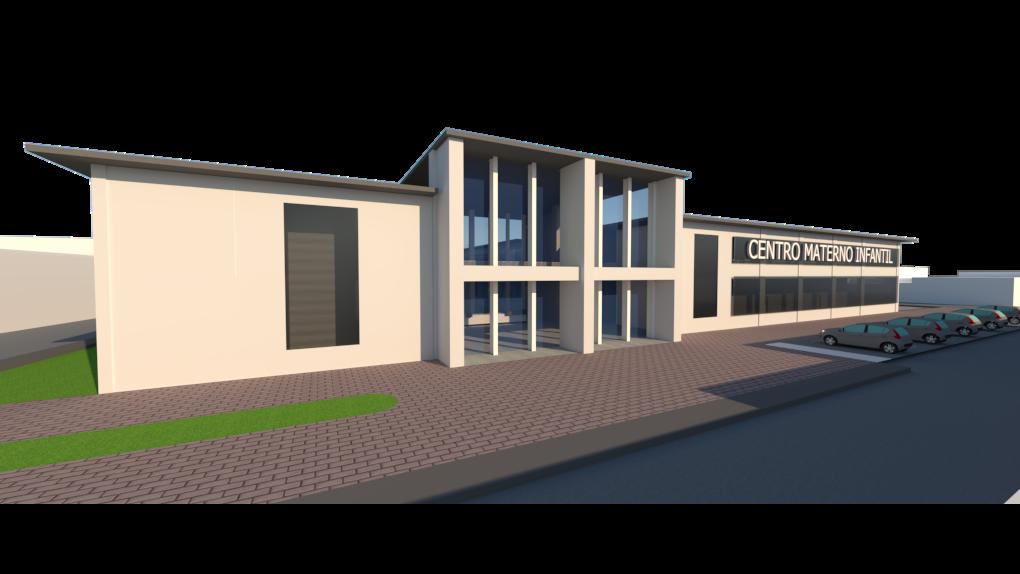

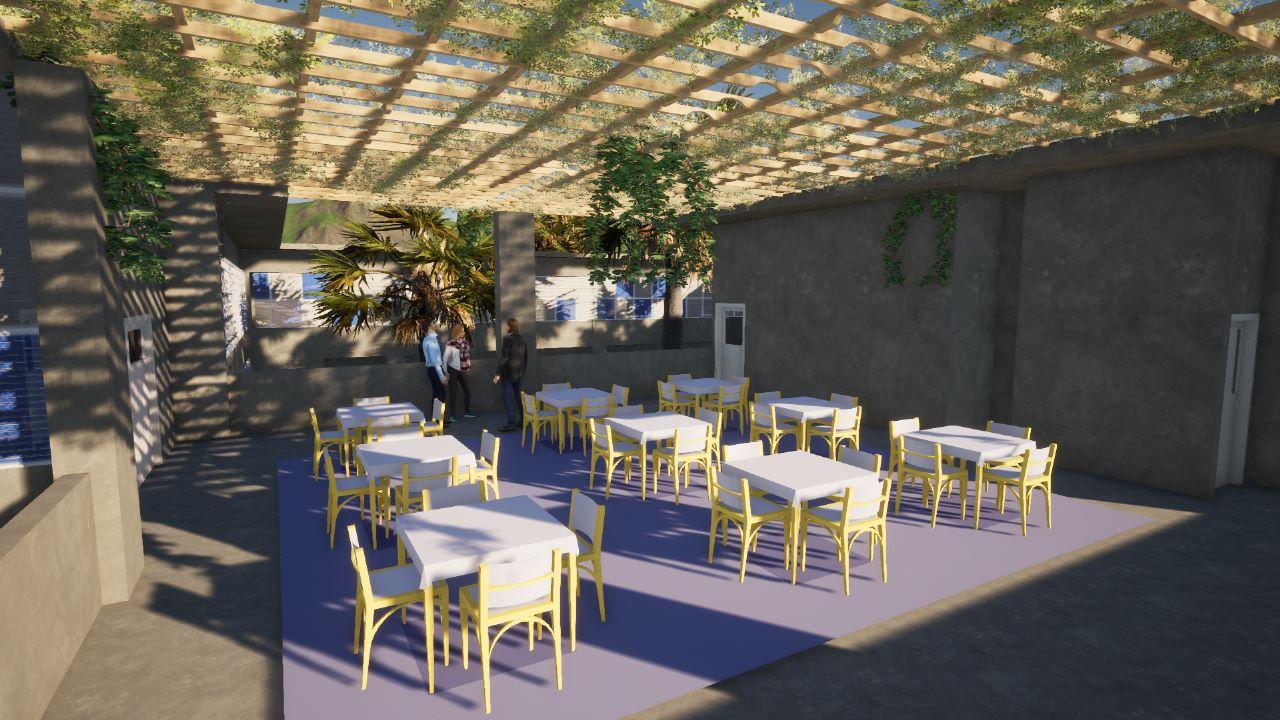

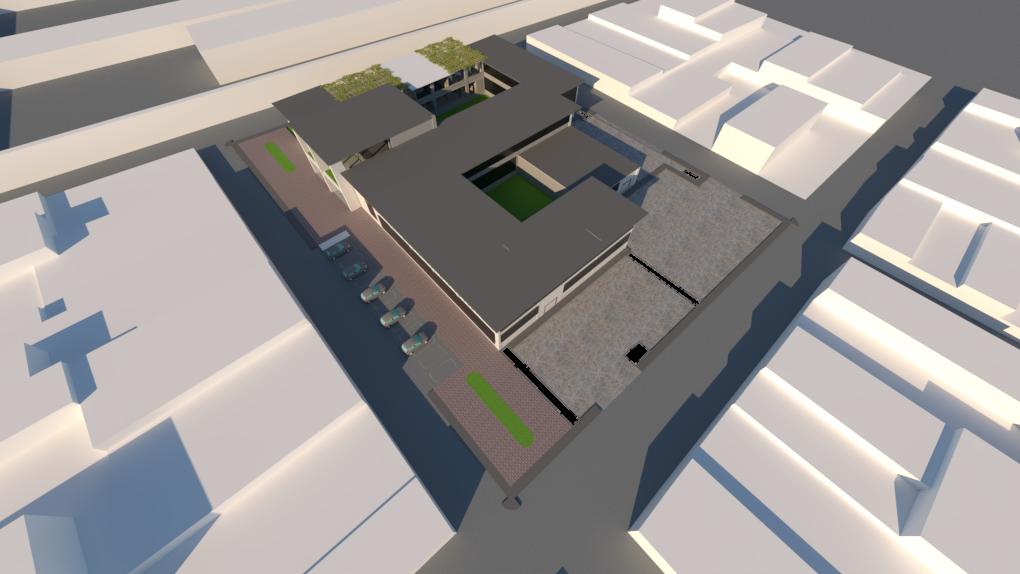

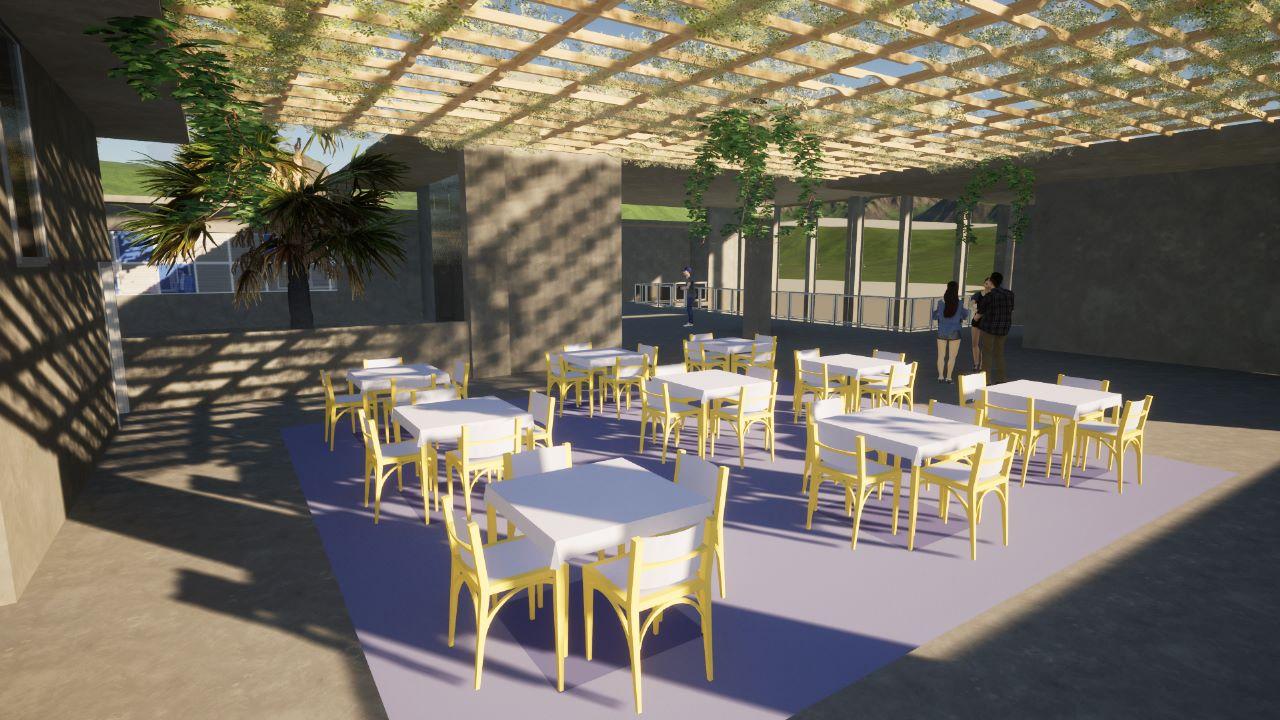

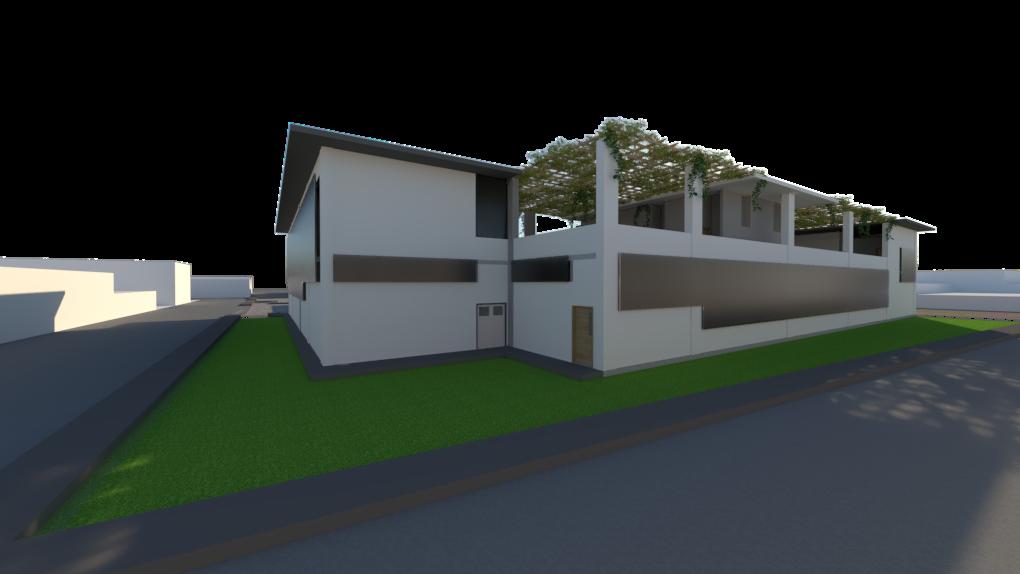

3D
MODELADO
