MENARA MENARA MENARA
HELI HELI HELI
DENAH LT.1 DENAH LT.1

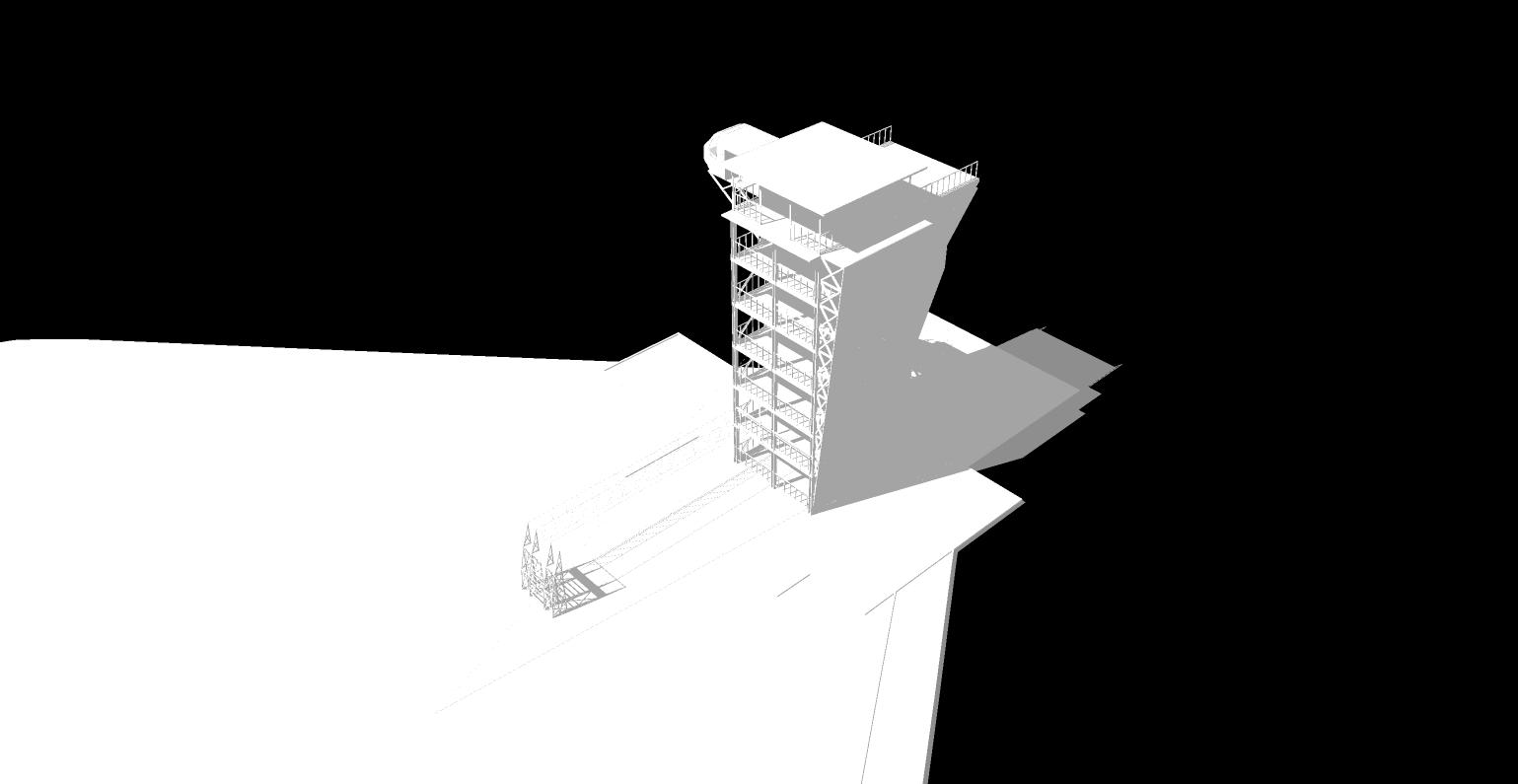

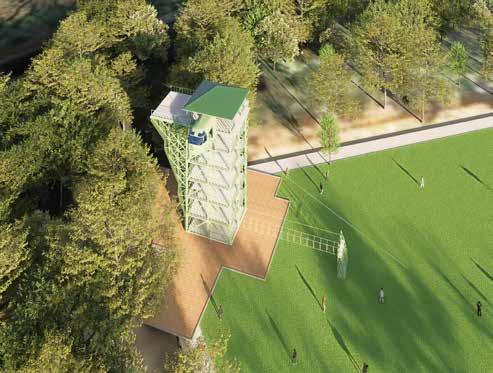

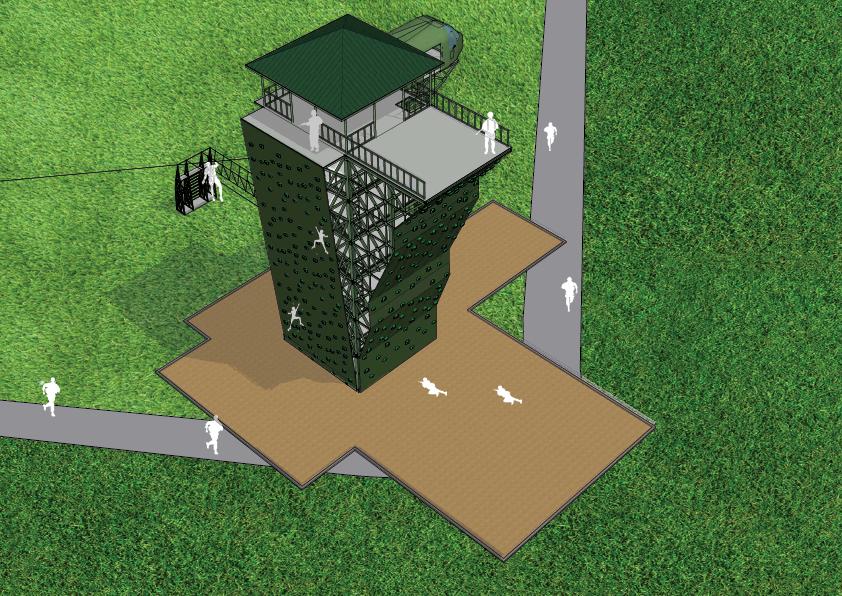

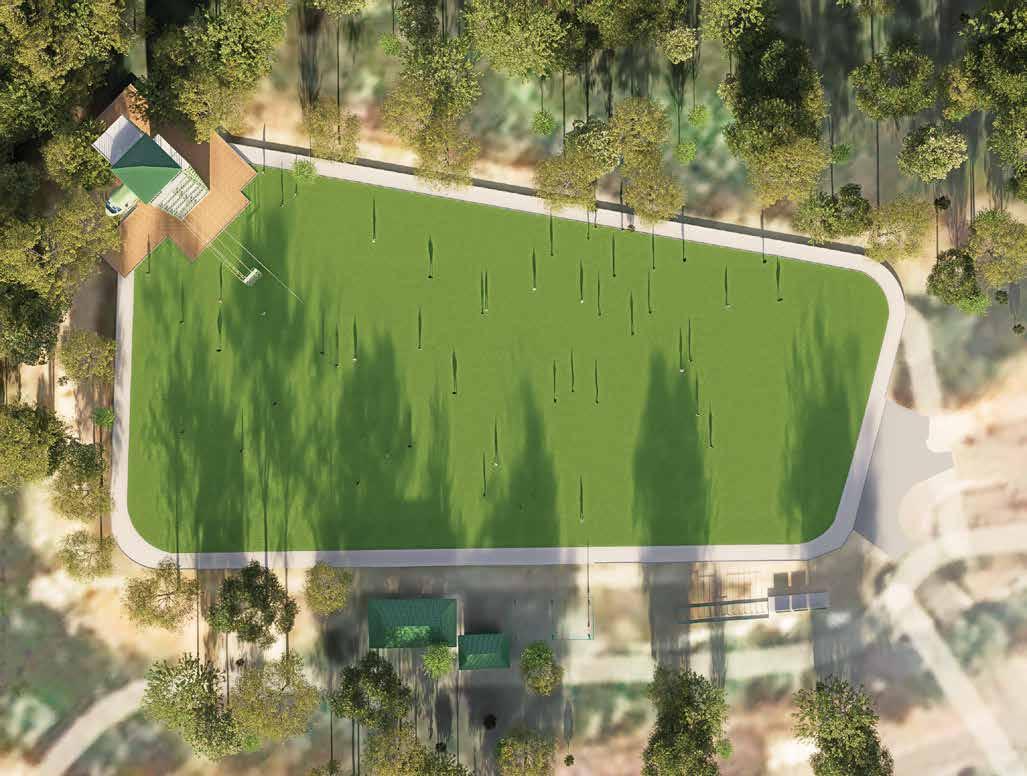

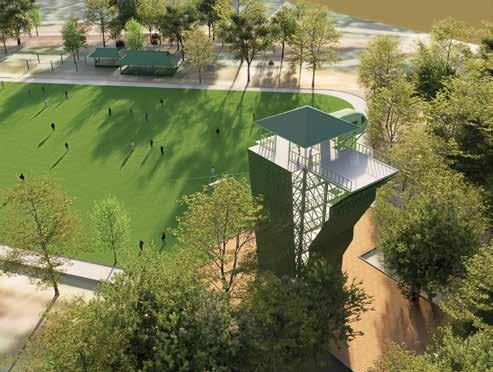

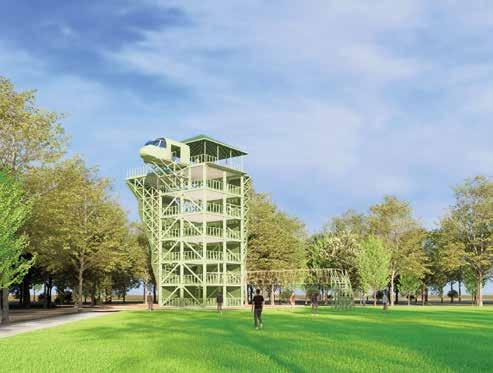

Menara heli atau menara mountaineering berlokasi di salah satu lapangan Yonif milik TNI-AD yang berada di KOta Batam. Disebut dengan menara heli karena pada salah satu sisi menara terdapat selubung yang menyerupai bentuk helikopter yang berfungsi sebagai media simulasi pada saat pasukan perlu turun dari helikopter.
LUNCURAN
Menara mountaineering militer adalah struktur pelatihan yang dirancang untuk melatih personel militer dalam keterampilan mendaki, rappelling, dan teknik navigasi di medan terjal atau pegunungan. Menara ini digunakan untuk mensimulasikan kondisi nyata yang mungkin dihadapi pasukan saat operasi di medan sulit. Menara ini berfungsi sebagai fasilitas pelatihan rapling dan panjat tebing, mengasah kemampuan navigasi di medan vertikal, serta mempersiapkan pasukan untuk operasi di medan pegunungan atau medan sulit lainnya.
50mm
Potongan B-B dapat terlihat dengan tinggi hingga 18 m lebih. Struktur pada mountaineering menggunakan beberapa jenis dan ukuran baja yang berbeda.
KOLOM
H.
BRACING
L.100.100.10
KOLOM
L.100.100.10
FIBERGLASS
GAMBAR DETAIL GAMBAR DETAIL
BASEPLATE (220 x 220 x 12) mm
KOLOM (K5) L.60.60.6
BETON PONDASI K-300
BRACING
GAMBAR DETAIL GAMBAR DETAIL
DENAH RENCANA PONDASI BANGUNAN KECIL
x 12) mm
DETAIL POTONGAN PONDASI
DETAIL POTONGAN PONDASI
x 12) mm
GAMBAR DETAIL GAMBAR DETAIL
PORTAL AS-1
PORTAL AS-2
PORTAL AS-3
