NB. Vårt valutatillegg på 8% er lagt inn i prisene i dette kapittelet.
Liftskinne Proff, side 3 - 8
Liftskinne Lux side 9 - 10
Tilbehør, side 12
Liftskinne QBOX, side 11
Monteringsanvisninger , side 13-16
Sømbeskrivelser , side 17-20
I ALLE NORSKE BOLIGER OG ANDRE BYGNINGER DER DET ER NATURLIG AT BARN KAN OPPHOLDE SEG, STILLES DET NÅ KRAV TIL BARNESIKRING AV ALLE TYPER GARDINER SOM HAR LØSE SNORER OG KJEDER. DETTE I HENHOLD TIL EN 13120.
Løsningen på Liftskinne PROFF tilfredsstiller alle kravene i EU's nye direktiv for barnesikring av liftgardiner og solskjerming. I direktivet er det bestemt at kjedet normalt ikke kan henge lavere enn 150cm opp fra gulvet. Med WEBA Liftskinne PROFF gjelder ikke dette kravet, og kjedet kan være 60cm opp fra gulvet. Kjedestrammer er heller ikke nødvendig.

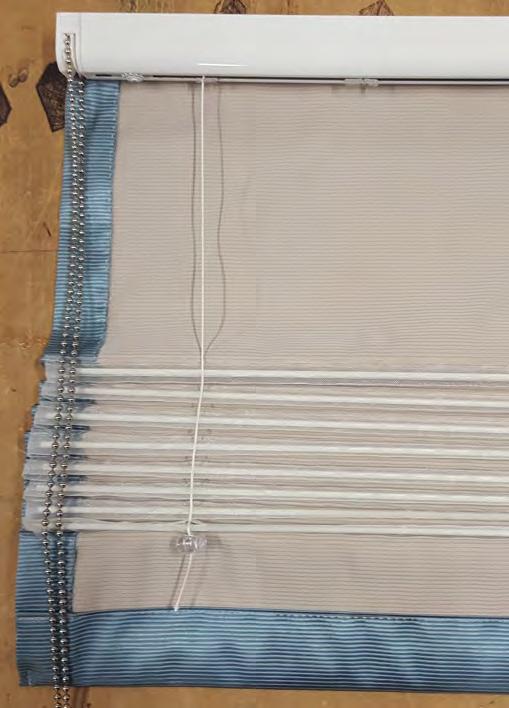

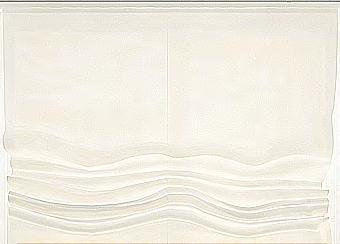

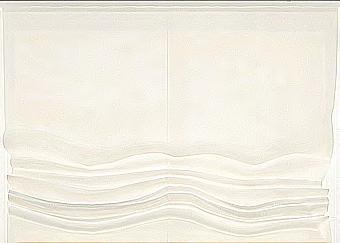

L iftgardiner Proff

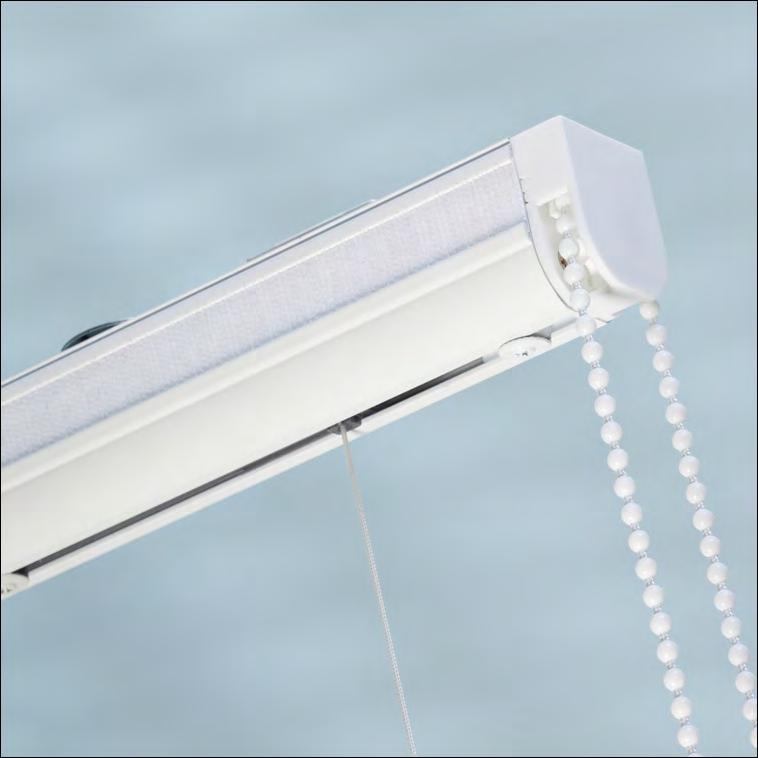

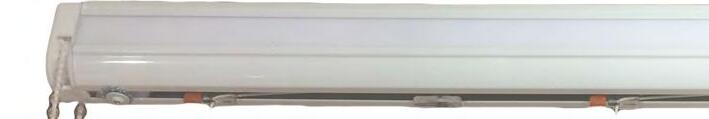

LIFTSKINNE PROFF MED KJEDEBETJENING
Topp kvalitet i alle deler. Kraftig og stille system. Ny innovativ barnesikker kjedelås. Med unik Easylock trommel. Endelokk kan tas av/settes på med et klikk. Kjedet kan enkelt bytte side,
• 1:1 kjedelås - max 6 kg
• 1:4 kjedelås - max 8 kg
• Max bredde opp til 400cm

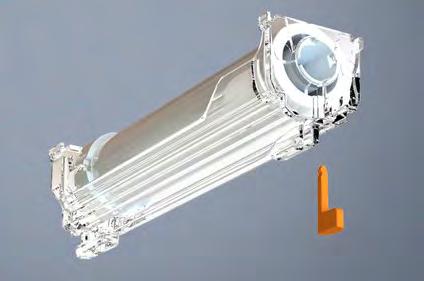

Snortromlene leveres med barnesikring før transport og montering. Fjernes etter montering ved å dra ut den røde pluggen.
Snortromlene kan flyttes og settes fast med et klikk. Ingen skruer.
Snorene kan tas av og skiftes etter at skinnen er montert
Beste løsning på barnesikring

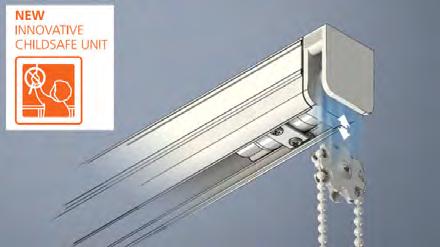

NY KJEDELÅS MED INTEGRERT BARNESIKRING
Ved belastning over 6 kg vil tannhjulet i kjedelåsen helt enkelt løse seg ut og kjeden løsner fra gardinskinnen slik at ingen kan komme til skade. Løsningen er dermed 100% barnesikker når den brukes sammen med kulelåser til snorene på liftgardinen.
Tannhjulet vil ikke løse seg ut i daglig bruk, men om det skulle skje, kan det enkelt settes på plass igjen, og liftgardinen kan betjenes søm før. Tillatt kjedelengde, 60cm over gulv.

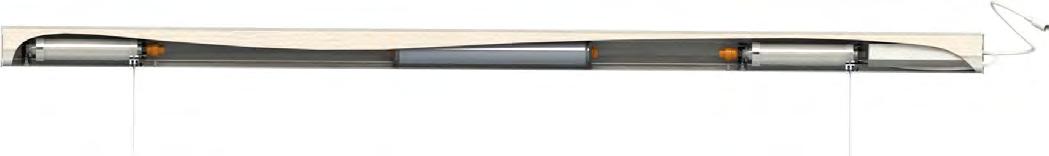

LIFTSKINNE PROFF MOTORISERT
Liftskinne Proff kan også leveres med motorisert betjening av liftgardinene. Systemet kommer da med en 12 volt motor, enten batteridrevet eller med transformator. Betjening med fjernkontroll, 1-kanal eller 15-kanal.
• 12V DC electronic motor
• 12V betjening via transformator
• Batteridrevet

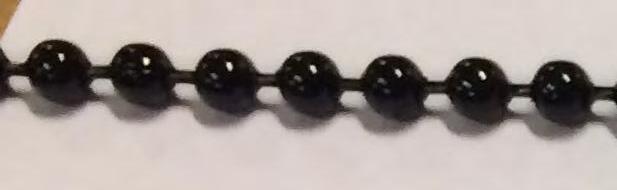

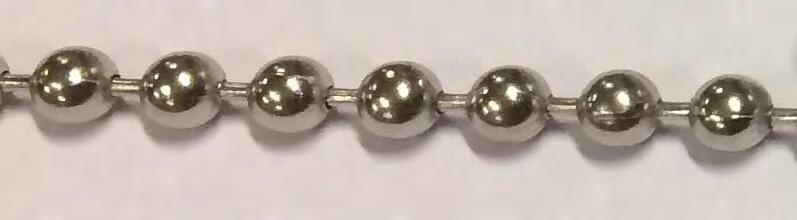

Til Liftskinne Proff kan du mot et lite pristillegg velge kjede i metall som matcher dine interirfarger.

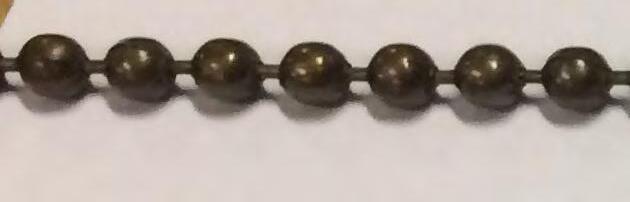

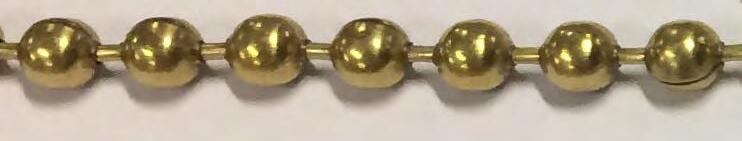

Kjedene fås i stål, matt messing, antikk brun eller sort, og leveres som endeløst kjede med mulighet for tilpasning til høydemål etter ønske.
Til Liftskinne Proff er kjedestrammer ikke nødvendig siden kjedelåsen har innebygget barnesikring.
EU's direktiv om barnesikring av liftgardiner og solskjerming sier at snorene på baksiden av liftgardiner ikke må medføre fare for at barn kan vikle de rundt halsen og bli kvalt. Ved å benytte disse kulelåsene nederst på hver snor istedet for å knytte snorene fast til liftgar-dinen, vil dette problemet være løst.
Kulelåsene holder snorene fast ved hjelp av en fjær som løser ut ved en belastning på 6 kg eller mer. Dermed vil ingen skade skje dersom uhellet skulle være ute.
Skinne m/borrelås, 3,5m lange snorer, beslag tak/vegg, dreiebeslag til hvit og click-beslag til sort skinne, snorer i
100cm kjede, transp. til hvit og sort plast til sort skinne.
Barnesikring: Kulelås til snorer og Kjedehus med barnesikring medfølger gratis.

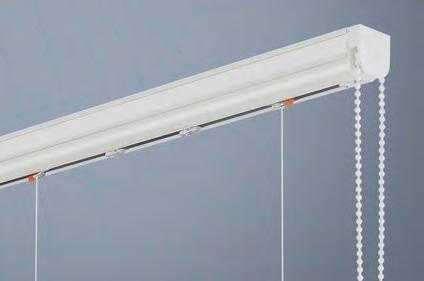

Liftskinne Proff hvit komplett
bredde snorer beslag pris
Barnesikring
bredde snorer beslag pris
Medfølger
Leveres med pristillegg:
Ekstra trommel m/snor kr. 102,Kjede i metall standard mål kr. 97,Kjede i metall tilpasset på mål, 100cm kr. 193,og over 100cm + kr. 69,- pr. 50cm.
Wiresett for vinduer i skråtak kr. 449,Liftskinne Proff sort komplett +22%
Leveres uten pristillegg: Avkorting: tillegg kr. 0,-
Barnesikring Medfølger gratis til alle størrelser
Opp til 200cm bredde leveres kjedelås med utveksling 1:1 (maks vekt 4 kg). Større bredder leveres med utveksling 1:4 (maks vekt 8 kg).

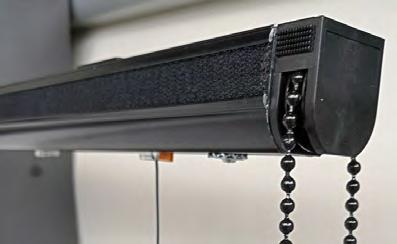

Liftskinne PROFF i sort utførelse, pris som over + 22% (utveksling er alltid 1:4). Sort plastkjede, hvite snorer og clickbeslag i sort leveres som standard. Tillegg for spiler kappet på mål: kr. 30,90 pr. løpemeter.
I alle norske boliger og andre bygninger der det er naturlig at barn oppholder seg, stilles det nå krav til barnesikring av løse snorer og kjeder.

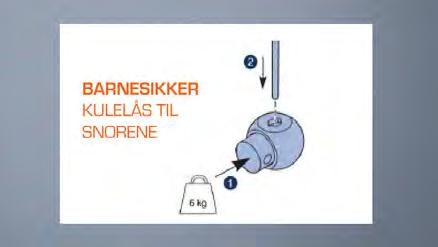

KULELÅS TIL SNORER
Brukes til å låse snorene nederst på liftgardinen. Løser ut ved belastning over 6 kg.
TG 4024 kr. 14,90,- pr. stk

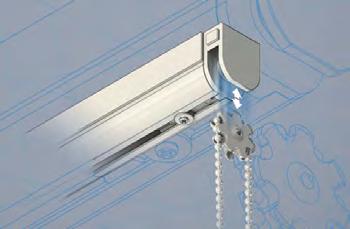

KJEDEHUS MED BARNESIKRING
Utveksling 1:1 TG 4014
Nytt innovativt kjedehus med innebygget barnesikring.
Ved belastning over 6 kg vil tannhjulet i kjedelåsen løse seg ut og kjeden løsner fra gardinskinnen. Kjedet kan lett settes på plass igjen.
Løsningen er 100% barnesikker når den brukes sammen med kulelåser til snorene på liftgardinen.
Utveksling 1:4 TG 4015
Vinkler for større utspring
Se kapittel SKINNER side 7
Til vinduer i skråtak og Velux-vinduer. Settet leveres med perlonsnor og bunn/toppbeslag som enkelt monteres på skinnen. Minimum skrå bør være 45 grader og maks bredde mellom wirene ca 100cm.
TG 4030 kr. 449,- pr. sett

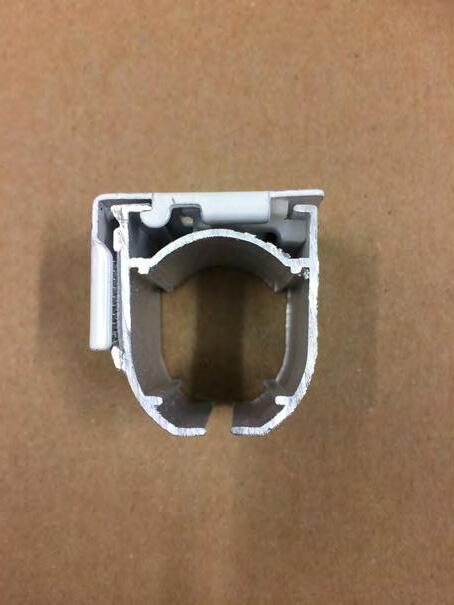

HVIT SKINNE M/BORRELÅS
Lengder á 5,8m
TG4006
TG4006K 0-58 m 58 m kappet 319,00/m 263,50/m 370,90/lm
Weba Liftgardinskinne PROFF i løse deler ENDELØST KJEDE plast,
Lengder á 5,0m
TG4106K 0-60 m 60 m kappet 51,90/m 46,50/m 59,60/lm
Høyde: 100cm
Dreiebeslag Click-beslag
Stål, farge S
Blank messing, BM Hvit farge H
Antikk messing, AM
Sort, farge SO
Antikk brun, BR
med barnesikring
Utveksling 1:1 og 1:4
1:4 samme pris som 1:1
1,0mm
Trommel
12V motor
Liftskinne Proff motorpriser (pris for liftskinne må legges til)
STILLEGÅENDE DC ELEKTRONISK RTS MOTOR
12V, betjenes med fjernkontroll
45 RPM, 0,8 Newton, maks 6 kg.
Batteripakke
DIREKTE STRØMTILKOBLING
12V DC adapter med 10 m kabel
ALTERNATIV 1: Motor med direkte strømtilkobling, art. TG 4151, kr. 4135,- + tillegg for fjernkontroll, se under. Oppgi motorside ved bestilling.
Minste br. = 52cm Maks br. = 400cm Maks vekt = 6kg
STILLEGÅENDE DC ELEKTRONISK RTS BATTERIMOTOR
12V, betjenes med fjernkontroll
45 RPM, 0,8 Newton, maks 6 kg.
BATTERIPAKKE
12V oppladbar (varighet 6 mnd ved 2 ganger daglig bruk)
ALTERNATIV 2: Motor med batteripakke, art. TG 4152, kr. 4467,- + tillegg for lader og fjernkontroll, se under. Oppgi motorside ved bestilling.
TILLEGGSUTSTYR:
Minste br. = 70cm Maks br. = 400cm Maks vekt = 6kg

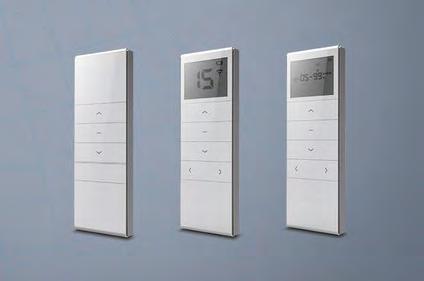

FJERNKONTROLLER (må alltid benyttes til PROFF12V motorer)
Art. TG 4170 Kr. 770,1-kanal
Art. TG 4172 Kr. 977,15-kanal
LADER til batteripakke
12V DC lithium Samme lader kan brukes til flere motorer
Art. TG 4101 Kr. 562,-
Komplett m/følgende innhold:
Hvit skinne m/borrelås, 2,5m lange snorer,
Valgfri snorlås, skjult eller åpen
Kombibeslag, tak/vegg
Bunnprofil i hvit aluminium, Leveres standard med betjening i høyre side
Leveres uten pristillegg: Avkorting: tillegg kr. 0,-
Pakke barnesikring : Kulelås til snorer og snorviklere medfølger gratis.
Farget snor: Tillegg kr. 8,20 pr. meter

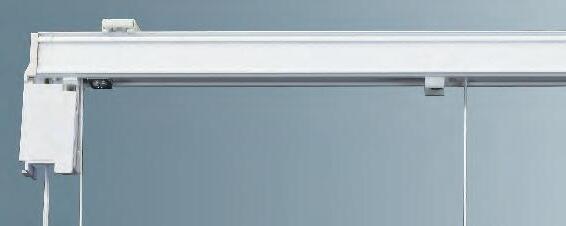

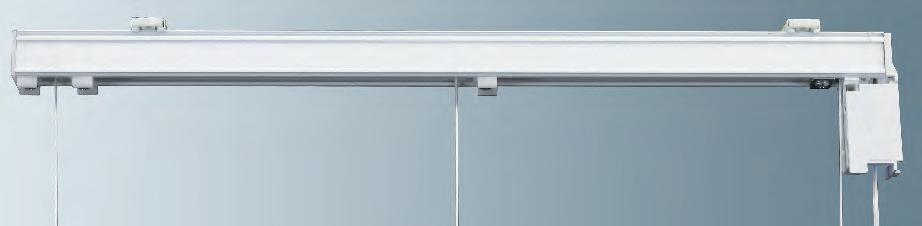

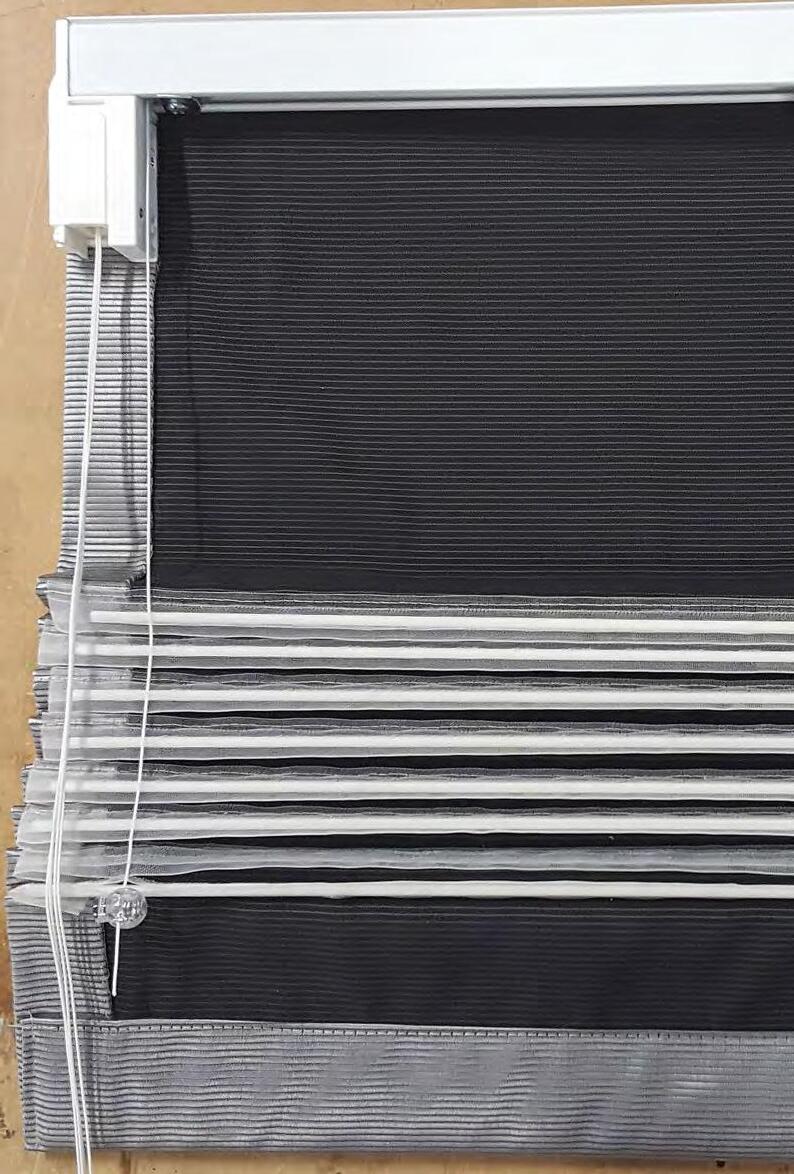

Liftskinne Lux komplett med spiler
I alle norske boliger og andre bygninger der det er naturlig at barn oppholder seg, stilles det nå krav til barnesikring av løse snorer og kjeder.
KULELÅS TIL SNORER
Brukes til å låse snorene nederst på liftgardinen. Løser ut ved belastning over 6 kg.
TG 4024 kr. 14,90 pr. stk
Beige
Brun
Grønn
Blå
Grå
Sort
SNORVIKLER
Brukes til å feste snorene til vegg, og skal monteres min. 150cm opp fra gulv.
TG 7020 kr. 35,70,- pr. sett
Vinkler for større utspring
Se kapittel SKINNER side 7
FARGET SNOR, 1,2mm - kr. 5,60 pr. m
TG4001-01
TG4001-30
TG4001-26
TG4001-23
TG4001-27
TG4001-13
TILLEGG FOR KOMPLETTE SKINNER:
60cm - kr. 78,80cm - kr. 81,100cm - kr. 111,120cm - kr. 115,140cm - kr. 147,160cm - kr. 158,180cm - kr. 190,200cm - kr. 195,-
220cm - kr. 236,240cm - kr. 239,260cm - kr. 291280cm - kr. 297,300cm - kr. 338,320cm - kr. 355,340cm - kr. 392,360cm - kr. 398,-
Komplett m/følgende innhold:
Kassett i matt aluminium m/borrelås, metall kjede, båndspoler med 320cm transp. bånd, snorfester m/lås, og bunnprofil 4*30mm i hvit aluminium.
DEKORBESLAG
matt alu:
h. 38mm kr. 621,-/stk
h. 68mm kr. 705,./stk
blank alu:
h. 38mm kr. 709,./stk
h. 68mm kr. 856,-/stk
Liftgardinsystem spesielt designet for store vinduer med kjedebetjent heving og senking av gardinene. For privat og profesjonell bruk. Max kapasitet 4,0 m brede og 3,0 m høye gardiner.
Systemet leveres med kassett i matt eller blank aluminium i 52*52mm og clutch med redusert utveksling 1 : 3 på bredder over 215cm. Dette sikrer at selv de største liftgardiner kan betjenes uten anstrengelse.
Qbox kan også leveres som motorisert system.
Qbox kan også leveres med dekorative takbeslag.
Leveres standard m/høyre betjening og dreiebeslag for tak.
Evt. venstre betjening oppgis ved bestilling.
matt alu:
8*30mm kr. 410,-/lm
12*43mm
Snorfeste med lås.
Inkludert i pris.
MOTORISERT QBOX
Valgfri hastighet 2,5 eller 4,5 meter pr. sekund.
Spør oss om pris.
Bånd for påstrykning
Sammensetting av system
Kjedehus
Trommel
Veggmontering
Takmontering
Trommel-lås
på snoren...!
Skinnen kappes 1,6 cm kortere enn ferdig mål. Aksling kappes 6,5cm kortere enn skinnen.
Vipp opp låsen på tromlene, tre tromlene inn på skinnen og før deretter akslingen inn gjennom tromlene. Kjedelås monteres på høyre eller venstre side etter behov og festes til skinne og aksling.
Vipp av lokket på kjedelåsen og sett på kjedet, og til slutt endelokket på den andre siden.
Transport og barnesikring
Tromlene er utstyrt med en trommel-lås, en rød pinn, som hindrer tromlene og akslingen i å rotere helt til den fjernes. Låsen sikrer at snorene alltid er i riktig posisjon når systemet settes sammen.
Låsene skal sitte i helt til sammensetting og montering av gardin er ferdig, og må da fjernes før gardinen kan trekkes opp med kjedet.

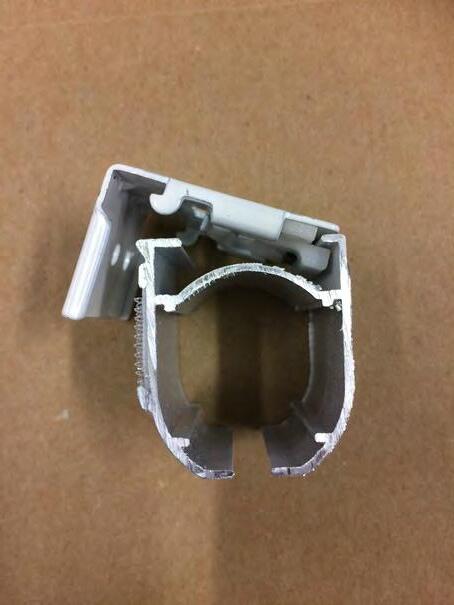

Beslag og innfesting (kombibeslag til tak og veggmontering)
Sett inn liftskinnen i beslaget som vist og press skinnen innover mot vegg og opp i bakkant samtidig. Beslaget har click-lås, og skinnen tas ned igjen ved å presse inn og ned i bakkant.
Små barn kan bli kvalt i sløyfen på trekksnorer, kjeder, tape og snorer på solskjerming. De kan også vikle snorene rundt halsen. For å unngå kvelning og innvikling er det viktig at små barn ikke får tilgang til snorene. Flytt senger og møbler bort fra vinduer med denne type gardinløsninger.
Unngå også at snorer knytes eller kan snurrres slik at de kan danne en løkke. Installer og bruk derfor sikkerhetsutstyret som vist under for å redusere muligheten for et slikt uhell. I.h.t EN 13120
Kulelås til snorer
Snortromlene leveres med barnesikring for transport og montering., Kjedet er låst og gardinen kan ikke betjenes så lenge låsepinnen står i.
Fjernes etter montering.
Brukes til barnesikring av snorene, ved at kulelåsen løser ut ved belastning over 6 kg.
OBS. Det må ikke lages knute på snoren under kulelåsen
Barnesikkert kjedehus
Ved belastning over 6 kg vil tannhjulet i kjedelåsen løse seg ut og kjedet løsner fra gardinen. Kjedet kan lett settes på plass igjen.
Kjedestrammer er ikke nødvendig og løsningen er 100% barnesikker.
OBS. Kjedehøyde skal være min. 60cm opp fra gulvet.

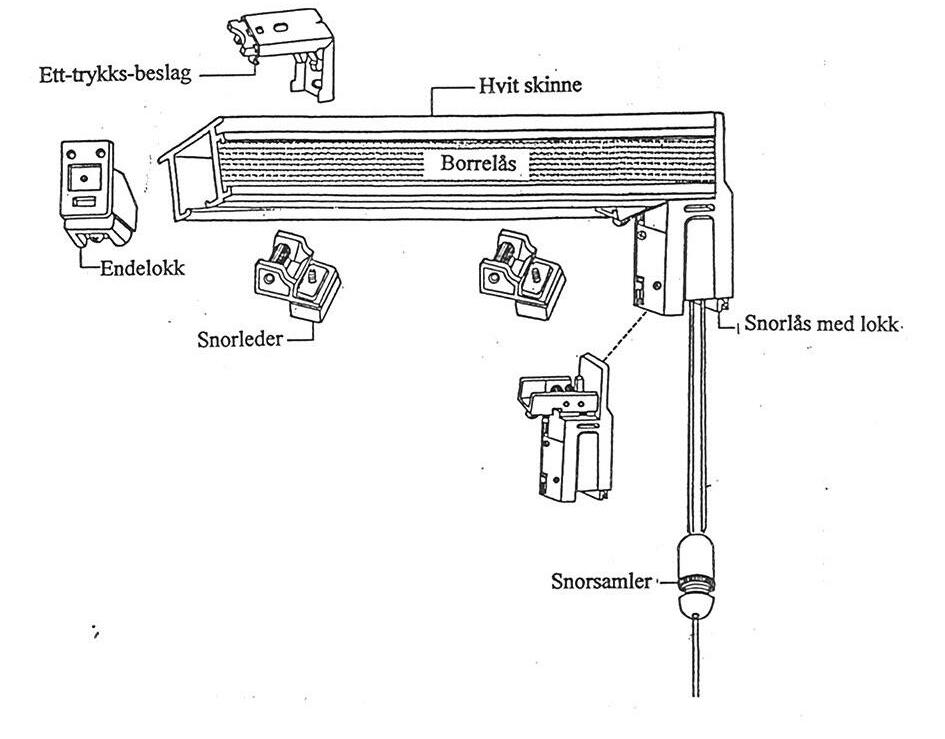

Snorlås
Takmontering
Veggmontering
Snorsamler
Betjening av system
Beslagene til Lux kan benyttes til både tak- og veggmontering etter behov. Smart klikk-funksjonen gjør det enkelt å sette skinnen på plass, og like enkelt å ta skinnen ned. Når tappen i fronten på beslagene trykkes inn løses skinnen ut og kan tas ned.
Funksjonell snorlås gjør det enkelt å betjene liftgardinen med snor som trekkes rett opp og ned. Låsen løser ut annenhver gang, når man gir snoren et lite rykk. Et lokk på snorlåsen kan åpnes dersom snorene sitter fast eller ved behov for å sette inn ekstra snorer.
Ved avkorting av skinnen fjernes først endelokket og deretter flyttes snorlederene innover på skinnen slik at man kan kutta av ønsket lengde med en baufil uten å kutte snorene.
Ved behov for å endre betjeningsside fra høyre til venstre eller motsatt, ta først av endelokk og snorledere, ta ut snorlås med snorer, snu skinnen og sett alt på plass i omvendt rekkefølge.
Beslag og innfesting (kombibeslag til tak og veggmontering)
Sett inn liftskinnen i beslaget som vist og press skinnen opp i bakkant samtidig. Beslaget har click-lås, og skinnen tas ned igjen ved å presse inn plasttappen og vri skinnen ned i bakkant.
Små barn kan bli kvalt i sløyfen på trekksnorer, kjeder, tape og snorer på solskjerming. De kan også vikle snorene rundt halsen. For å unngå kvelning og innvikling er det viktig at små barn ikke får tilgang til snorene. Flytt senger og møbler bort fra vinduer med denne type gardinløsninger.
Unngå også at snorer knytes eller kan snurrres slik at de kan danne en løkke. Installer og bruk derfor sikkerhetsutstyret som vist under for å redusere muligheten for et slikt uhell. I.h.t EN 13120
Snorvikler til betjeningssnorene
Brukes til å feste betjeningssnorene til vegg. og skal holde snorene stramt slik at barn ikke kan vikle seg inn i snorene.
Skal monteres min. 150cm opp fra gulvet.
Kulelås til snorer
Brukes til barnesikring av snorene, ved at kulelåsen løser ut ved belastning over 6 kg.
OBS. Det må ikke lages knute på snoren under kulelåsen
Plassering av spilebånd:
Åpning til bunnprofil
Søm:
Art 165 - Spilebånd for 1 søm
5cm løpegang til Bunnprofil
• Gardinen syes 1 cm bredere enn skinnebredde (dette fordi gardinen "krymper" litt i bredde når velourbånd og spilebånd syes på). Sidefalder skal være ca 3cm..
• Bruk 2cm fald i topp og sy velourbåndet 0,5cm ned fra topp!
• Gardinen skal ha 5cm løpegang i bunn til tyngdeprofil. Lukkes helt i en side, og dels i den andre siden, slik at tyngdeprofilen ikke kan gli ut.
• Anbefalt avstand mellom spiler er ca. 20cm. 20cm gir 10cm folder når gardinen er trukket opp. Hvis ikke 20cm går opp i målet på total gardinhøyde, må man øke eller minske avstanden mellom båndene. Båndene skal ha lik avstand.
• Nederste spilebånd plasseres ca 20cm opp fra gardinens bunn. Dette vil gi en fin avslutning med en kappe som henger ca 10cm ned under siste fold når gardinen heises opp.
Ringbånd eller løkkebånd
Velourbånd
Lux Lift, avstand til bånd ca 3,0 cm
Proff Lift, avstand til bånd 8-9 cm
Åpning til bunnprofil
Søm:
5cm løpegang til Bunnprofil
• Gardinen syes 1 cm bredere enn skinnebredde (dette fordi gardinen "krymper" litt i bredde når velourbånd og spilebånd syes på). Sidefalder skal være ca 3cm..
• Bruk 2cm fald i topp og sy velourbåndet 0,5cm ned fra topp!
• Gardinen skal ha 5cm løpegang i bunn til tyngdeprofil. Lukkes helt i en side, og dels i den andre siden, slik at tyngdeprofilen ikke kan gli ut.
• Ringbånd eller løkkebånd skal plasseres der snorene kommer ned på hver side av gardinen, og de andre båndene fordeles med lik innbyrdes avstand. Antall bånd bestemmes av antall snorer på skinnen. Plasser båndet slik at første ring/løkke starter 1 cm høyere enn sømmen i løpegan gen nederst på gardinen og pass på at ringene på de andre båndene kommer i samme psisjon.
• Båndene skal syes slik at de brettes dobbelt og oversyes i toppfald og løpegang.
• Ved treing av snorene, hopp over øverste ring eller løkke dersom denne står mindre enn 8-10cm fra gardinens topp.
