Felsökning av rumsreglering

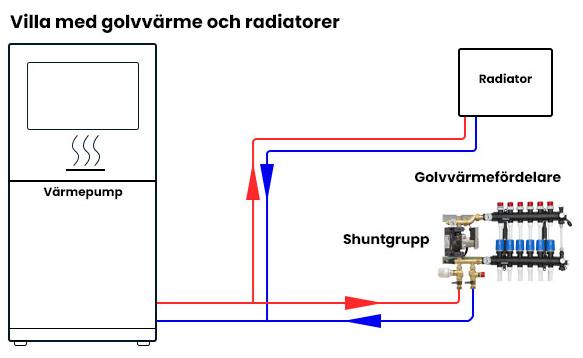

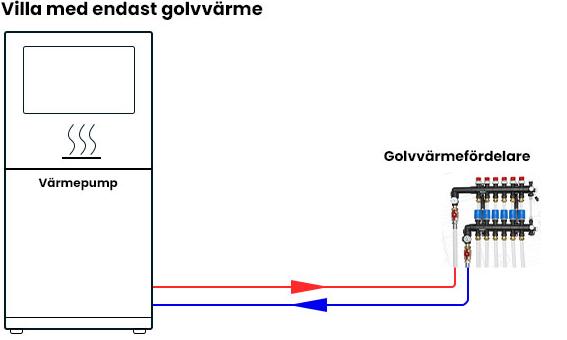

Vanlig installation av reglersystem

Om du aldrig har behövt underhålla ditt system förut så är det viktigt att veta hur det fungerar och hör ihop för att på så sätt göra din felsökning så enkel som möjlig.

Titta därför på skisserna bredvid så du vet var alla delar sitter.

Produkter i felsökningsguiden

Reglercentraler

Smatrix Wave 2015 - 2019

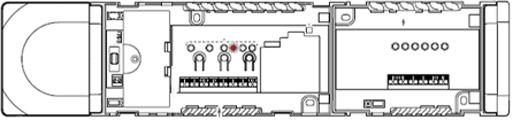

Smatrix Wave X-165 Reglercentral

Smatrix Wave I-167 manöverpanel

Termostater

Smatrix Style, 2015-

Styrdon

Uponor styrdon med bajonett

Smatrix Wave Pulse, 2019 -

Smatrix Wave Pulse X-265 Reglercentral Smatrix Wave Pulse Com-modul R-208

Smatrix T-166, 2015-

24V för Vario Plus (plast)

Fel

Snabb felsökning

Problem på värmesystem eller styrcentralen för värmen

Orsak

Värmepump eller styrsystem är ur funktion

Styrdon öppnar inte

Stängd Öppen

Stängd Öppen (se indikationsfönster)

Strömlampa och registrerad kanal blinkar på reglercentral

Styrdonet är trasigt.

Termostat har tappat kontakt med kanalen på reglercentralen.

Lösning/felsökning

Lossa styrdon och kontrollera om golvvärmeslingorna blir varma.

Blir inte slingorna varma kontrollera värmepumpen.

Blir slingorna varma felsök rumsreglering för golvvärme.

Kontakta installatör för byte av styrdon.

Kontrollera batteri på termostat om termostaten är trådlös.

Se steg 2 i ”Kontrollera programmering av termostater” s.8.

Om kanaler inte är registrerade eller behöver bli omregistrerade, gå vidare till ”Registrera termostater” s.7.

Termostat har tappat kontakt med sin kanal på reglercentralen.

Varningstriangel i termostat

Termostaten är placerad för långt bort från reglercentral, och har ingen eller dålig kontakt.

Tillfällig eller permanent bortfall av kommunikation med reglercentral.

Kontrollera batteri på termostat om den är trådlös.

Se steg 2 i ”Kontrollera programmering av termostater” s.8.

Flytta termostat närmare reglercentral. Om antenn sitter inne i ett skåp, prova att montera antennen utanför skåpet.

Avvakta och se om larmsymbolen försvinner. Om larmet kvarstår, justera temperaturen för att påtvinga kommunikation med reglercentral. Avvakta igen.

Om larmet fortfarande kvarstår, Registrera om termostat på reglercentralen. Se ”Registrera termostater” s.7.

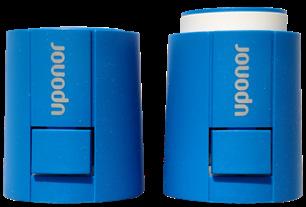

Två typer av Uponor styrdon

Fel

Felsökning forts.

Rum kommer inte upp i temperatur

Jag får inte ner temperaturen i rummet

Orsak

Framledningstemperatur kan vara för låg från värmepump.

Termostat kallar inte på värme

Lösning/felsökning

Kontrollera värmepumpskurva. Se värmepumpsleverantörens bruksanvisning.

Kontrollera att termostat kommunicerar med kanaler och att styrdon fungerar.

Se ”Kontroll av kommunikation mellan termostat och reglercentral” s.8.

Luft i golvvärmeslingan

Golvvärme är aktiverad i ett rum även om inget behov finns

Bypass eller komfortinställning är aktiverad i appen eller manöverpanelen.

Kontrollera att vattnet cirkulerar i golvvärmeslingan genom att lossa på styrdonet helt från fördelaren. Om vattnet inte cirkulerar, bör systemet avluftas.

Avvaktivera dessa funktioner i appen (R-208) eller på manöverpanelen (I-167).

För information om bypass och komfortinställning, se. s.9.

Termostat har tappat kontakt med kanalen på reglercentralen.

Bypass eller komfortinställning kan vara aktiverad på detta rum

Kontrollera batteri på termostat om termostaten är trådlös. Registrera om termostat på kanalen vid behov.

Se ”Registrera termostater” s.7.

Ändra bypasslinga till annat rum. (Bypass aktiveras endast när ingen termostat kallar på värme).

För information om bypass och komfortinställning, se. s.9.

Stäng av komfortinställning i Smatrix Pulse-appen (R-208) eller på manöverpanelen (I-167).

Felmeddelande på golvvärmedisplay Ett larm har aktiverats på grund av problem i en enhet i systemet.

Kontrollera vilket larm det gäller i larmlistan i Smatrix Pulse -appen (R-208) eller på manöverpanelen (I-167) genom att trycka på “Meny” och sedan “Larm”.

Felsökning forts.

Fel Orsak

Rumsgivare tappar kontakt med reglercentral

Termostaten har tappat kontakten med reglercentralen.

Lösning/felsökning

Uppdatera programvara. Gäller endast Smatrix Wave X-165 Reglercentral + I-167 Manöverpanel.

Se steg 2 ”Kontrollera programmering av termostater” s.8.

När du utfört detta, Se ”Kontroll av kommunikation mellan termostat och reglercentral” s.8. för vidare funktionskontroll.

Reglercentralen tappar kontakten vid ett flertal tillfällen

Eventuell inkompatibilitet mellan mjukvaror.

Golvvärmesystem hamnar i konflikt med andra trådlösa system, till exempel larmsystem

Många trådlösa system delar samma frekvens, och kan ibland störa ut varandra.

Uppdatera programvara. Gäller endast Smatrix Wave X-165 Reglercentral + I-167 Manöverpanel.

Kontroller & guider

Registrera termostater

1. Registrera om registrerad kanal

1.1 Håll in ”OK”-Knappen cirka tre sekunder tills registrerade kanaler lyser upp med grönt ljus. Markerad kanal blinkar rött.

1.2 Flytta blinkande röda markeringslampan till berörd kanal med pilarna < > på reglercentralen. Önskad kanal ska nu blinka växlande rött/grönt.

1.3 Håll in båda pilarna och släpp så fort det endast blinkar rött. Nu är kanalen tom, och du kan installera om termostaten på kanalen. Upprepa steg 2 och 3 om flera kanaler ska avregistreras

OBS! Om du råkar hålla in pilarna för länge och alla kanaler slocknar/avregistreras, kan du dra ut och sätta in kontakten för reglercentralen så att den startar om.

Du kan då starta om processen från steg 1 utan att några ändringar blev sparade.

1.4 Klicka på ”OK”-knappen på den tomma kanalen/kanalerna som ska registreras mot en viss termostat. Kanalen/kanalerna börjar nu blinka grönt och väntar på att en termostat ska registreras. Flytta till nästa kanal till vänster eller till höger med en av pilarna < > . Se nästa steg i processen på nästa sida.

2. Registrera termostat

2.1 Aktivera registrering genom att trycka på termostaten.

a. T-166: Håll in -\+ tecknet på termostaten tills CNF och en antennsymbol tänds.. Släpp därefter knapparna.

b. T-169: Håll in Pil upp och Pil ner tills antenn symbolen tänds. Släpp därefter knapparna.

Den blinkade lampan blir nu ett fast grönt sken och termostaten är nu registrerad. Den röda markeringslampan hoppar till första lediga kanal (Finns inga lediga kanaler blinkar den växlande rött/ grönt på kanal ett).

2.2 Avsluta registreringsläget genom att hålla in ”OK”-knappen tills registrerade lampor slocknar.

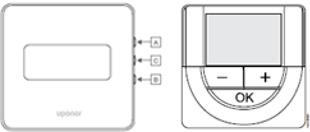

T-166 a) T-169

Kontroll av kommunikation mellan termostater och reglercentral

1. Lossa locket på reglercentralen genom dra det rakt ut.

2. Sänk temperaturen på alla termostater utom en som höjs till max. temperatur.

a. T-169: Tryck på ”A” för att höja och ”B” för att sänka temperaturen.

b. T-166: Tryck på ”+” för höja och ”-” för att sänka temperaturen.

Kanalen eller kanalerna kopplade till termostaten som höjdes till max. ska lysa med ett fast sken när de är aktiverade.

3. Repetera kontrollen i steg 2 för alla termostater.

Om alla termostater är kopplade och reagerar med reglercentralen har du verifierat att alla har kontakt.

Om någon lampa i reglercentralen inte tänds när termostaten kallar på värme, alternativt blinkar rött kontinuerligt, gå vidare till ”Kontrollera programmering av termostater”.

Kontrollera programmering av termostater

1. Kontrollera batteriet på termostaten, och att displayen reagerar när börtemperatur ändras med knapptryckning.

2. Håll in ”OK”-Knappen på reglercentral cirka tre sekunder tills registrerade kanaler lyser upp med grönt ljus, samt en röd markeringslampa blinkar.

Typ av sken

Grönt fast sken

Rött fast sken

Kanal lyser inte

Blinkande röd

Blinkande röd/grön lampa

Indikation

Ett rött sken ska synas på kanalen som är höjd till max. temperatur 1 .) 2 .) 3.)

3. Är programmeringen korrekt, avsluta registreringsläget genom att hålla in ”OK”-knappen tills registrerade lampor slocknar. a) T-169 a) T-166

Kanal registrerad

Kommunikationsfel (Omregistrera kanal, se 2.1.1 steg 2 ”Registrera om befintlig registrerad kanal”)

Kanal ej registrerad

Markeringslampa som visar var du står med pekaren. Du kan flytta markeringslampan med pilarna < >

Markeringslampa står på en registrerad kanal. Du kan flytta markeringslampan med pilarna < >

Blinkar kanal ett längst till vänster rött medan övriga kanaler är släckta finns ingen registrering gjord, och du behöver då registrera om termostater. Se 4.1.2 ”Registrera en termostat”.

Rumsbypass och komfortinställningar

Rumsbypass

Välj upp till två rum för varje reglercentral, för att fungera som en bypass i systemet. Bypass säkerställer att styrdonen för dessa rum är öppna när det inte finns ett värmebehov, för att hålla ett minimiflöde i systemet. Använd rum med stora värmebehov (de kallaste rummen) för att undvika för höga temperaturer i rum med små värmebehov.

Aktivering/Avaktivering av bypass

Manöverpanel I-167

1. Välj “Meny”.

2. Välj “Inställningar”.

3. Välj “Bypass”

Smatrix Pulse-appen

1. Välj “Meny”.

2. Välj “Systemnställningar”.

3. Välj “Installatörsinställningar”.

4. Välj “Bypass rum”.

Komfortinställningar

Förinställning: 0% (Av)

Inställningsområde: 0 – 12 %, i steg om 1%. Ställ in grundläggande nivå för komfort i rummet när det inte finns ett värmebehov. Det kommer att förkorta uppvärmningstiden för rummet, vilket är användbart i rum där det finns andra värmekällor, till exempel en braskamin. Värdet är en procentsats av tid som styrdonen är öppna.

Aktivering/Avaktivering av av komfortläge

Manöverpanel I-167

1. Välj Rum.

2. Välj menyn upp till höger.

3. Välj “Rumsinställningar”

4. Välj “Komfortinställning”.

Smatrix Pulse-appen

1. Välj Rum.

2. Välj “Rumsinställningar”.

3. Välj “Avancerade rumsinställningar”

4. Välj “Komfortinställning”.
