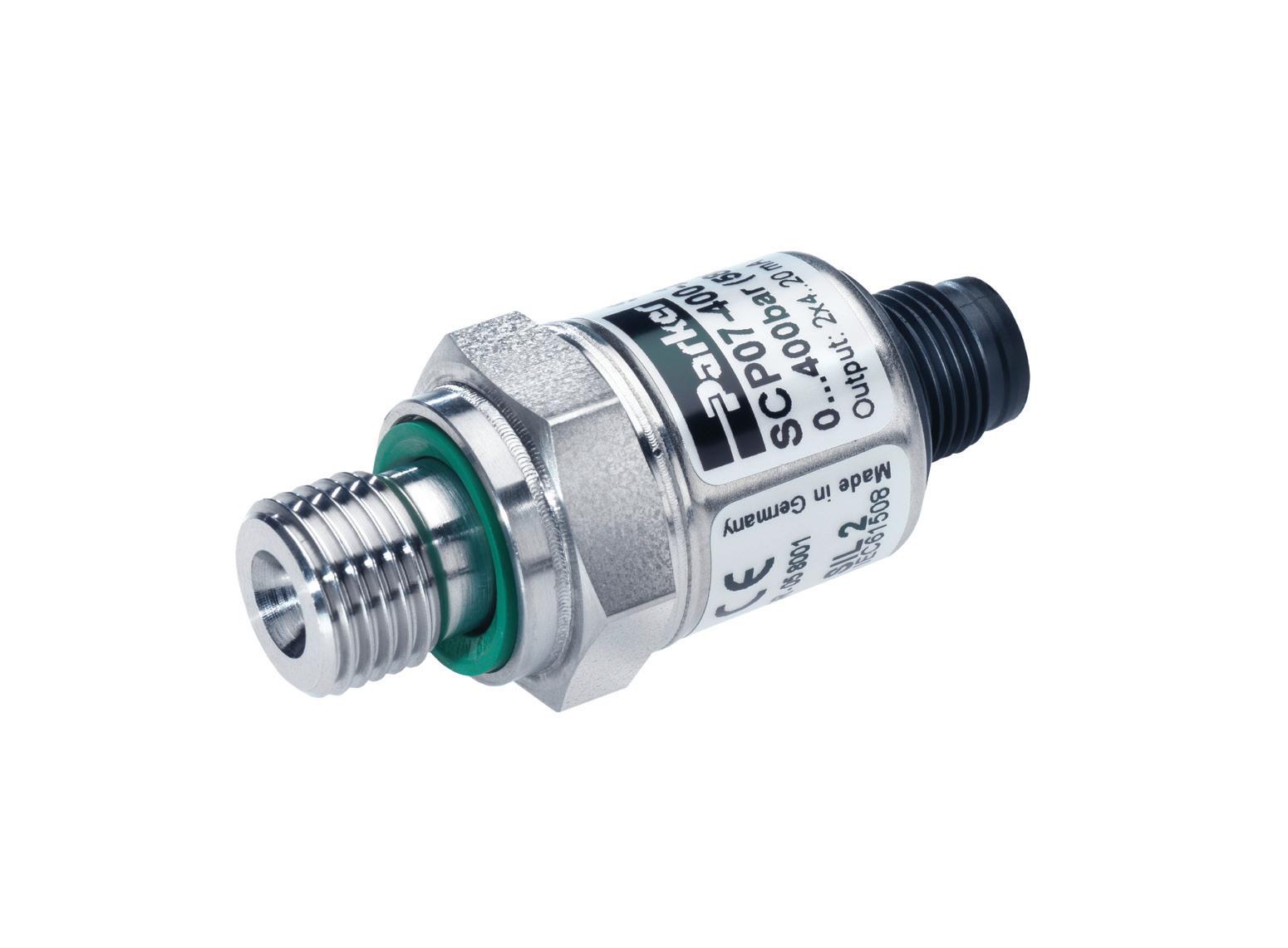

Drucksensor SCP07
Gerätemerkmale
Für Sicherheitsanwendungen
PLd
SIL 2
Zwei invertierte 4-20 mA Output-Signale
Bis zu 600 bar
G1/4 DIN 3852-11 (E)
Kompaktes Design
Langzeitstabilität
Großer Temperaturbereich -40 bis 85°C
Der SCP07-Sensor kommt in Anwendungen zum Einsatz, die dem Performance Level d gemäß EN ISO 13849 oder SIL2 nach IEC 61508 entsprechen.
Der Sensor zeichnet die Signale der Messzelle auf und wandelt den Druck in zwei voneinander unabhängig und invertierende 4-20 mA Output-Signale um. Die sicherheitskonforme Kontrolleinheit kann dann die sicherheitsrelevante Funktionalität und die elektrische Konnektivität des SCP07 überwachen.
Typische Anwendungsbereiche
Mobilhydraulik
Krane
Schwebende Lasten
Reifenpressen
Katalog 4083/DE 22 Druckund Temperatursensoren
Drucksensor SCP07

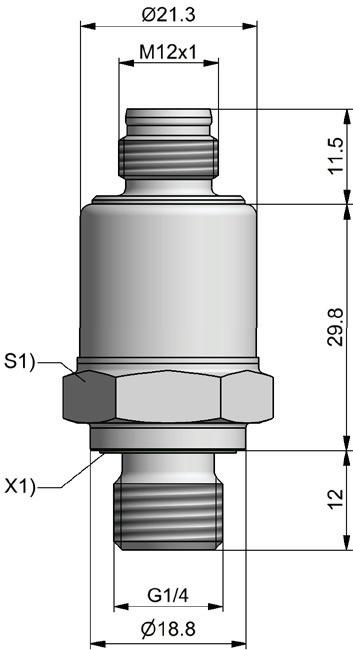

Technische Daten
Allgemeines
Ansprechgeschwindigkeit≤1 ms
Lastwechsel >100 Mio.
Gehäuse Edelstahl 1.4301
Gewicht Ca. 50 g
Prozessanschluss G1/4, DIN 3852 T11 (E)
Material Edelstahl 1.4548
Material Membran Edelstahl 1.4548
Medienberührende TeileFKM Edelstahl 1.4548
Dichtung ED Type: FKM
Anzugsdrehmoment Max. 35 Nm
Umgebungsbedingungen
Mediumtemperatur -40 bis 125°C
Anwendungs- / Umgebungstemperatur -40 bis 85°C
Lagertemperatur -40 bis 100°C
Vibrationsfestigkeit IEC 60068-2-6 :20g
Schockfestigkeit IEC 60068-2-27 :500g
Konformität
CE EN 61326-1, EN 61326-3-1
E1 Alle Fahrzeugtypen mit +12/24 V und Batterie (-) am Gehäuse
Genauigkeit
Nichtlinearität + Hysterese+Wiederholbarkeit
Langzeitstabilität
Gesamtgenauigkeit
@ -40°C...-25°C
≤0,5 %FS
≤0,2 %FS / Jahr
≤2,5 %FS
@ -25°C...0°C ≤1,5 %FS
@ 0...85°C
Sicherheits-Klassifikation
≤1 %FS
IEC 61508:2010 SIL 2
Sicheres Teilsystem Type B
Hardwarearchitektur 1oo1
HFT 0
SFF (inkl. Kontrolleinheit)95 %
PFH 8,4 *10E-9
EN ISO 13849-1:2010PLd
Kategorie 2
DC (inkl. Kontrolleinheit)93,8 %
CCF 70
MTTFD >100 Jahre
MTBF (SN29500) 420,7 Jahre
Elektrische Verbindung
Ausgangssignal 4...20 mA / 20...4 mA
Versorgungsspannung V+ 9...32 VDC geriffelt @50HZ 10 %
Loadmax (V+-5.5 V) / 0,02 A [Ω]
Schutz Überspannung ja Kurzschlussja Verpolung ja Signal An GND/V+ ja
M12x1
Schutzklasse
IEC 60529 (Steckverbinder) IP67
Material PBT-GF30
Pin 1V+
Pin 220...4 mA
Pin 3GND
Pin 44...20 mA
Pin 5Nicht verbinden!
Bestellzeichen
Drucksensor SCP07 SCP07-xxx-24-05
23 Katalog 4083/DE Druckund Temperatursensoren
SCP07- 010025060100250400600 Druckbereich Pn relativ
(bar) 102560100250400600 Überlastdruck Pmax
(bar)50502002005008001600 Berstdruck Pburst 60770-1 relativ (bar) 2502501000100025004000>4000
0...
DIN EN 60770-1 relativ
Druckbereich 0...10 bar................................................................-010 0...25 bar................................................................-025 0...60 bar................................................................-060 0...100 bar..............................................................-100 0...250 bar..............................................................-250 0...400 bar..............................................................-400 0...600 bar..............................................................-600
