Ventile 1806-4100-DE by deltafluid

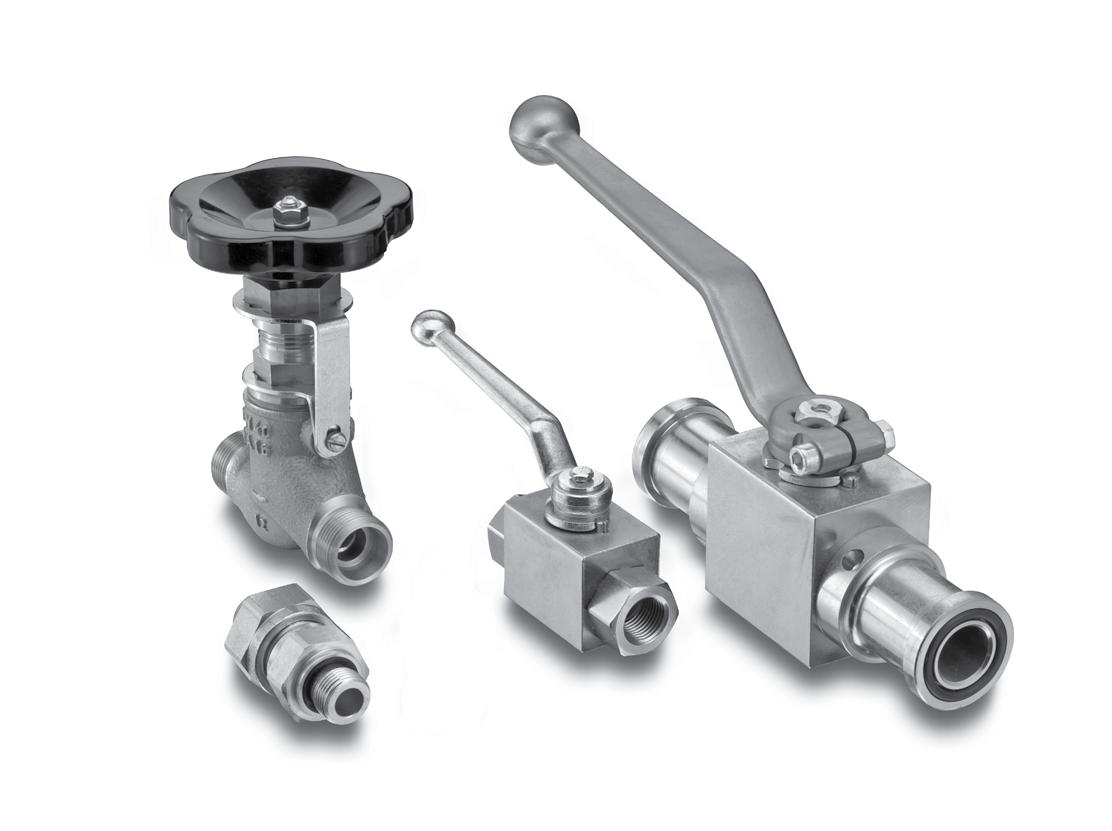

Ermeto Original Ventile

Index Rückschlagventile

RHD / S. P13

EO 24° Anschluss / EO 24° Anschluss

RHV-R-ED / S. P14

RHZ-R-ED / S. P15

EO 24° Anschluss / Zöll. Einschraubzapfen – ED (ISO 1179) / Zöll. Einschraubzapfen – ED (ISO 1179)

RHV-M-ED / S. P16

EO 24° Anschluss

RHZ-M-ED / S. P17

EO 24° Anschluss / Metr. Einschraubzapfen – ED (ISO 9974) / Metr. Einschraubzapfen – ED (ISO 9974)

EO 24° Anschluss

RHDI / S. P18

Zöll. Innengewinde (ISO 1179-1) / Zöll. Innengewinde (ISO 1179-1)

RVP / S. P19

Rückschlagventile-Patrone

I-TL / S. P20

Ventilinnenteil für Rückschlagventil

Ventile P2

Katalog 4100/DE

Index Rückschlagventile O-Lok® ISO 8434-3

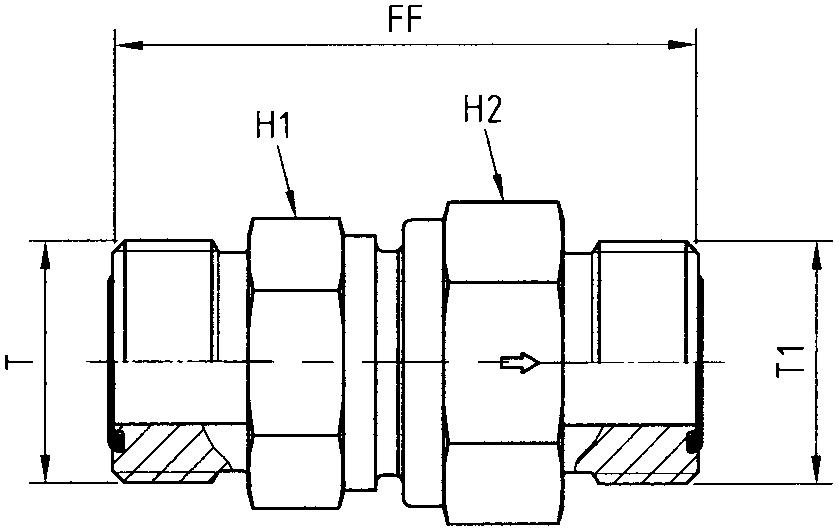

RHDMLOS / S. P22

O-Lok ® ORFS Anschluss / O-Lok® ORFS Anschluss

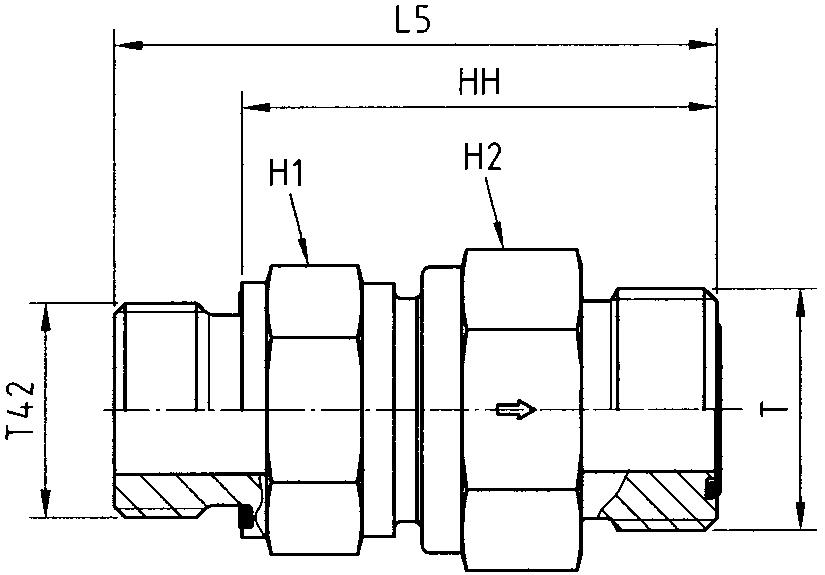

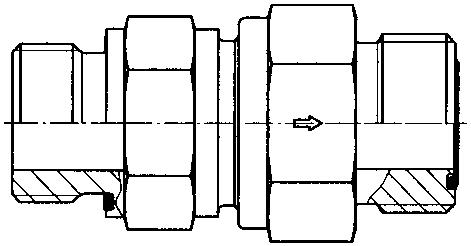

RHV42EDMLOS / S. P23

Zöll. Einschraubzapfen – ED (ISO 1179) /

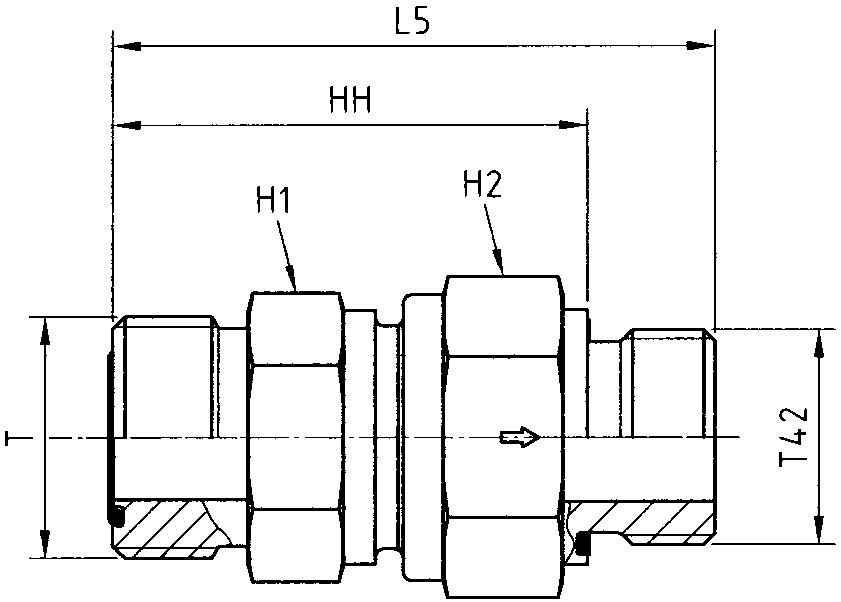

RHZ42EDMLOS / S. P24

O-Lok ® ORFS Anschluss / O-Lok® ORFS Anschluss

RHV5OMLOS / S. P25

Zöll. Einschraubzapfen – ED (ISO 1179)

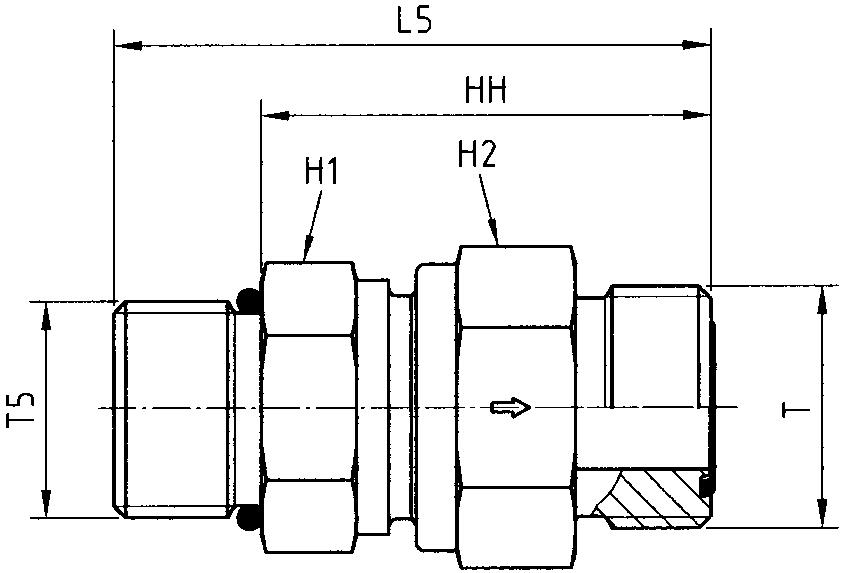

RHZ5OMLOS / S. P26

UN/UNF Einschraubzapfen – O-Ring (ISO 11926) /

O-Lok ® ORFS Anschluss / O-Lok® ORFS Anschluss

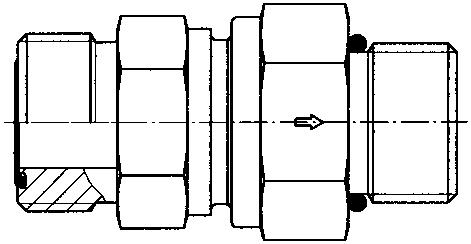

RHV82EDMLOS / S. P27

UN/UNF Einschraubzapfen – O-Ring (ISO 11926)

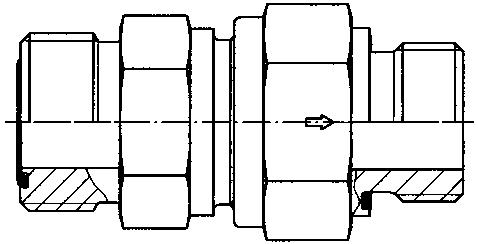

RHZ82EDMLOS / S. P28

Metr. Einschraubzapfen – ED (ISO 9974) /

O-Lok ® ORFS Anschluss / O-Lok® ORFS Anschluss

Metr. Einschraubzapfen – ED (ISO 9974)

Katalog 4100/DE

P Ventile P3

Index Rückschlagventile Triple-Lok ® ISO 8434-2

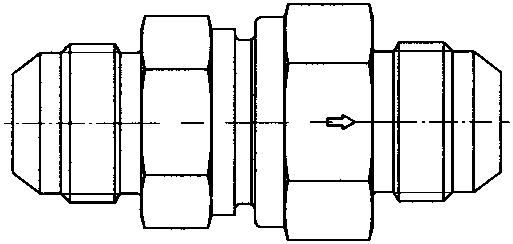

RHDMTXS / S. P29

Triple-Lok® 37° Bördelanschluss / Triple-Lok® 37° Bördelanschluss

RHV42EDMXS / S. P30

Zöll. Einschraubzapfen – ED (ISO 1179) /

Triple-Lok® 37° Bördelanschluss

RHV5OMXS / S. P32

UN/UNF Einschraubzapfen – O-Ring (ISO 11926) /

Triple-Lok® 37° Bördelanschluss

RHV82EDMXS / S. P34

Metr. Einschraubzapfen – ED (ISO 9974) /

Triple-Lok® 37° Bördelanschluss

RHZ42EDMXS / S. P31

Triple-Lok® 37° Bördelanschluss

Zöll. Einschraubzapfen – ED (ISO 1179)

RHZ5OMXS / S. P33

Triple-Lok® 37° Bördelanschluss /

UN/UNF Einschraubzapfen – O-Ring (ISO 11926)

RHZ82EDMXS / S. P35

Triple-Lok® 37° Bördelanschluss /

Metr. Einschraubzapfen – ED (ISO 9974)

Ventile P4

Katalog 4100/DE

Index 2-Wege-Kugelhähne

(Edelstahl 71)

S. P43

Zöll. Innengewinde (ISO 1179-1)

KH-NPT (Stahl CF) S. P44

NPT Innengewinde (SAE 476)

Index

KH 3-Wege (Stahl CF)

S. P46

Zöll. Innengewinde (ISO 1179-1)

KH-NPT (Edelstahl 71) S. P45

NPT Innengewinde (SAE 476)

KH 3-Wege (Edelstahl 71)

S. P47

EO 24° Anschluss

KH 3-Wege BSPP (Stahl CF)

S. P48

EO 24° Anschluss

KH 3-Wege BSPP (Edelstahl 71)

S. P49

Zöll. Innengewinde (ISO 1179-1)

KH 3-Wege NPT (Stahl CF)

S. P50

NPT Innengewinde (SAE 476)

Zöll. Innengewinde (ISO 1179-1)

KHLOCKING S. P51

Abschließvorrichtungen für 2-Wege- und Mehrwege-Kugelhähne

P 1 1 2 2 3 3 4 4 5 5 6 6 A A B B C C D D Änderungen Bearb. Zeichnungs Nr.: 12.04.17 nupadhyaya 2 Wege Kugelhahn DN6 KH1/4X 000 5:4 Blatt:1 1123 BKHR-DN6-G1/4-Br 1 1 2 2 3 4 5 5 6 6 A A B B C C D D Gepr. Änderungen vorbehalten Freimaßtoleranz Werkstoff, bzw. -kombination: Maßstab Position Menge nupadhyaya 2 Wege Kugelhahn DN6 KH1/4X 000 5:4 1123 BKHR-DN6-G1/4-Br D D 2 Wege Kugelhahn DN6 KH1/4X BKHR-DN6-G1/4-Br Ventile P5

Katalog 4100/DE

3-Wege-Kugelhähne KH (Stahl CF) S. P40 EO 24° Anschluss KH (Edelstahl 71) S. P41 EO 24° Anschluss KH-BSPP (Stahl CF) S. P42

KH-BSPP

Index SAE-Kugelhähne

Kugelhahn mit SAE-Flansch-Anschlussblock

Kugelhahn mit SAE-Flanschadapter Stahl

Weitere Flanschkugelhähne siehe Katalog 4162.

Kugelhahn mit SAE Flanschanschluss ISO 6162 (1/2)

Index Kugelhähne für Blockaufbau

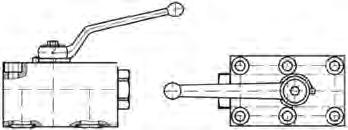

2-Wege Kugelhahn für den Blockaufbau

Index Drosselventile

Drosselventil (BSPP Einschraubgewinde ISO 1179-1)

3-Wege Kugelhahn für den Blockaufbau

Drosselventil mit Rückschlagfunktion (BSPP Einschraubgewinde ISO 1179-1)

1 1 2 2 3 3 4 4 5 5 6 6 A A B B C C D D Änderungen Freimaßtoleranz entstanden aus: Zeichnungs Nr.: Werkstoff, bzw. -kombination: Index:----------------1 1 2 2 4 4 5 5 6 6 B B C C D D Änderungen Änderungen Menge----------------Ventile P6

Katalog 4100/DE

KH-B1V (Stahl CF) S. P52

KH-A (Stahl CF) S. P53

KH-T

CF) S. P54

(Stahl

KHBLOCK S. P55

KHBLOCK 3-Wege S. P56

RDV S. P58

RDVR S. P59

Index Absperrventile

P Ventile P7

4100/DE

Katalog

DV S. P60 EO 24° Anschluss LD S. P61 EO 24° Anschluss VDHA S. P62 EO-Rohranschluss WV S. P63 EO 24° Anschluss ELA/ELAE S. P64/P65

Entlüftungsautomat

Produktprogramm Rückschlagventile. Wechselventile und Absperrventile

Rückschlagventile für Nenndrücke

PN bis 420 bar:

beidseitig Rohranschluss RhD

– Rohranschluss/ Einschraubgewinde RhV/RhZ

– beidseitig Rohrgewinde innen RhDI

– Rückschlagventil-Patrone RVP

– Ventilinnenteil für Rückschlagventil I-TL

Leckrate für Rückschlagventile und Absperrventile bei hydraulischer Prüfung mit Prüfdruck = zulässigem Betriebsdruck: 1 Tropfen bei einer Prüfzeit von 1 Minute.

Wechselventile:

– Betriebsdrücke bis PN 160 bar WV

Leckrate Wechselventile

20 Tropfen pro min. (hydraulische Prüfung mit Prüfdruck = Pmax)

Absperrventile:

– hochdruckanwendung bis PN 630 VDhA

Ausführung:

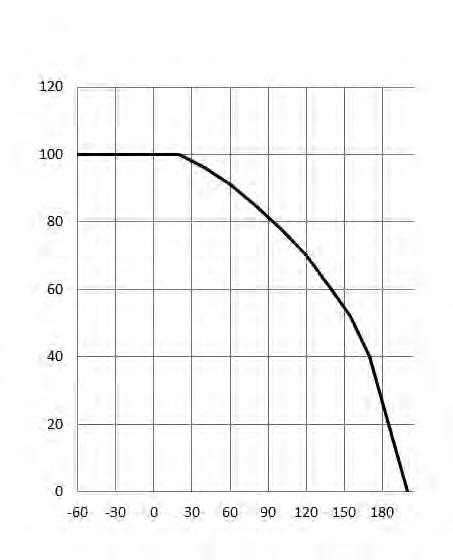

1. Werkstoffe. zulässige Betriebsdrücke und Temperaturen. Durchflussmedien. Anzugsdrehmomente usw. sind den entsprechenden Katalogseiten zu entnehmen.

2. Die Montage der Rohranschluss-Seiten ist entsprechend den Parker EO/EO-2 Montagevorschriften (einschließlich Vormontage) durchzuführen.

3. Die Ventile sind bei der Rohrmontage gegenzuhalten.

4. Prüfdruck für alle Ventile und Kugelhähne: PN entsprechend der Erklärung in Kapitel C.

5. Durchflusswiderstandswerte siehe Seite C12 und Diagramme.

Achtung!

Bitte beachten Sie die zulässigen Druckangaben der Rohrverschraubungen.

Anmerkungen:

Zur Abklärung der Eignung der Ventile für bestimmte Medien bitten wir um Angabe der genauen Bezeichnung des Mediums. ggf. auch Konzentration. max. Betriebsdruck einschl. Druckspitzen. Temperatur und häufigkeit der Ventilbetätigungen.

Ventile P8

Katalog 4100/DE

–

RHD/V/Z Rückschlagventil

Ausführung mit Dichtkante:

Größe 06L und 08L / 06S und 08S sowie alle Größen in Edelstahl mit PTFE-Dichtscheibe.

Ausführung mit O-Ring (Pos. 7):

Größen 10L. 12L. 15L. 18L. 22L. 28L. 35L und 42L sowie 10S. 12S. 14S. 16S. 20S. 25S. 30S und 38S mit Dichtscheibe aus NBR (Stahl) oder FKM (Edelstahl).

Pos. 1: Kegel

Pos. 2: Dichtscheibe

Pos. 3: Deckscheibe

Pos. 4: Feder

Pos. 5: Durchlassscheibe mit Führungsstift

Pos. 6: Eolastic-Dichtung

Pos. 7: O-Ring

DN = Nennweite (mm)

Merkmale:

Kegelrückschlagventil mit Abdichtung durch 90°-Kegel mit Dichtscheibe aus Elastomer. hubbegrenzung. dadurch gesicherte freie Austrittsöffnung. Öffnungsvorgang stoßdämpfend und geräuscharm. Keine Querschnittverengung. Durchflussgeschwindigkeit nicht über 8 m/sec. Bei Typen RhV u. RhZ Abdichtung des Einschraubgewindes durch EolasticDichtung.

Ansprechdruck:

1 bar – auf Wunsch auch in 0.2 bar; 0.5 bar; 2; 3; 4; 5 und 6 bar (bei Bestellung angeben). Zulässige Betriebsdrücke siehe Maßtabellen. Toleranz des Ansprechdruckes ±20%.

Werkstoffe:

• Stahl verzinkt (CF Cr[VI]-frei). Dichtungen aus NBR (z. B. Perbunan). Auf Wunsch aus FKM.

Perbunan = Warenzeichen der Firma Bayer

• Edelstahl (1.4571). Dichtungen aus FKM.

Bis 3 bar Ansprechdruck

• Messing (CuZn35NiZ; 2.0540). Innenteile 1.4571. Dichtung aus NBR (z. B. Perbunan).

Bis 3 bar Ansprechdruck

Montage:

Siehe Parker-EO/EO-2 Montageanleitung

Verpackung:

Alle Rückschlagventile sind staubdicht verpackt.

Verwendungszweck:

hydrauliköle. schwer entflammbare hydraulikflüssigkeiten (außer Gruppe hFC. bei Gruppe hFD sind Dichtungen aus FKM erforderlich). Luftgeprüft (bei Bestellung angeben). Nicht für Dampf. Sauerstoff sowie brennbare/explosive Gase.

P Ventile P9

Katalog 4100/DE

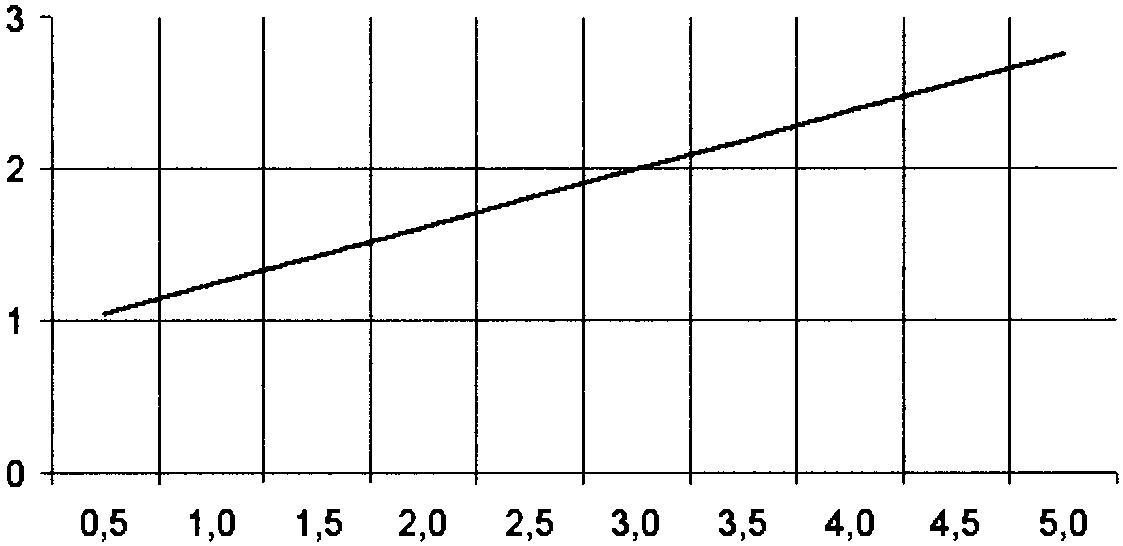

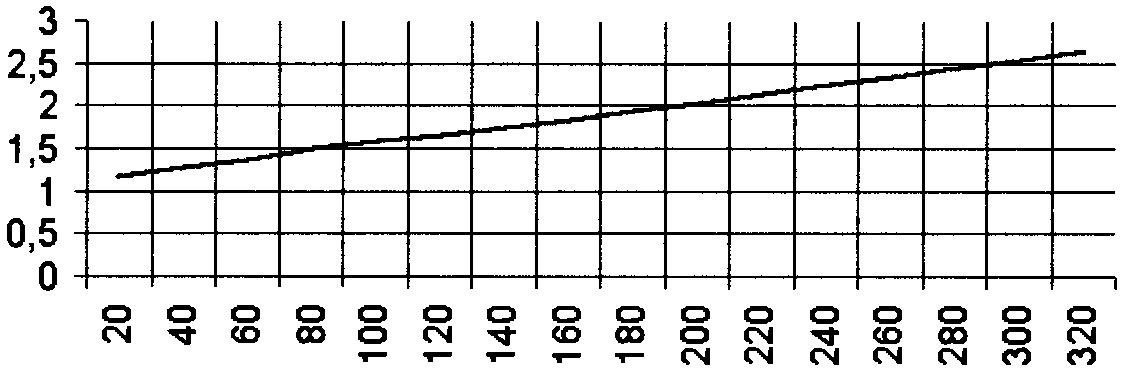

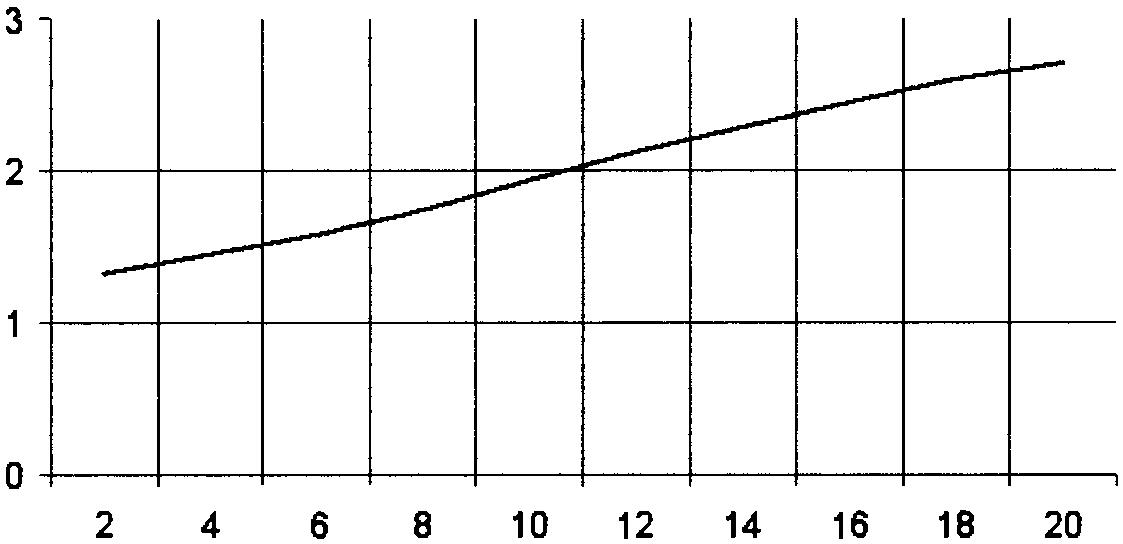

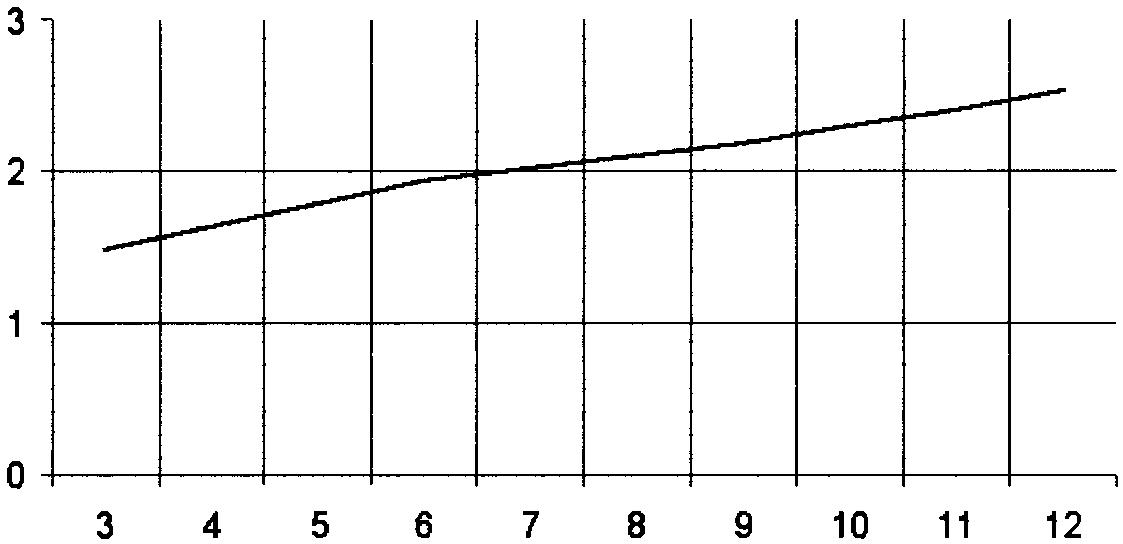

Druckverlust Rohr A.D. 06L/06+08S; Größe 4; G 1/8. G 1/4; IG DIN ISO 228 T1; RVP 13; DN 3.5

Druckabfall in Bar

In allen Diagrammen ist der Maximalwert Durchfluss (l/min) bezogen auf die max. zulässige Strömungsgeschwindigkeit v = 8 m/s.

Druckabfall in Bar

Durchfluss in l/min

1 Bar Feder

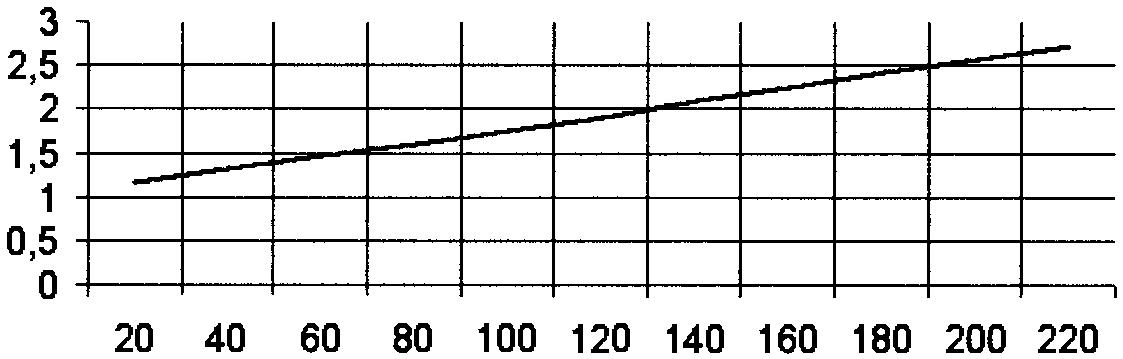

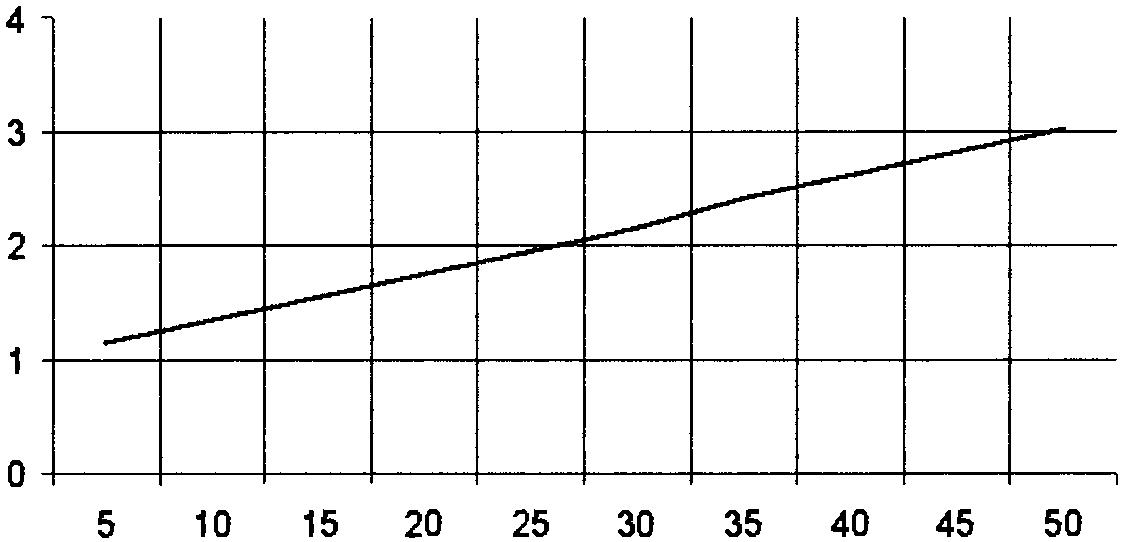

Druckverlust Rohr A.D. 8L/10S; Größe 5; RVP 16; DN 5.5

Druckabfall in Bar

Durchfluss in l/min

1 Bar Feder

Druckverlust Rohr A.D. 10L/12S; Größe 6; G 3/8; IG DIN ISO 228 T1; RVP 20; DN 7.5

Durchfluss in l/min

1 Bar Feder

Ventile P10

Katalog 4100/DE

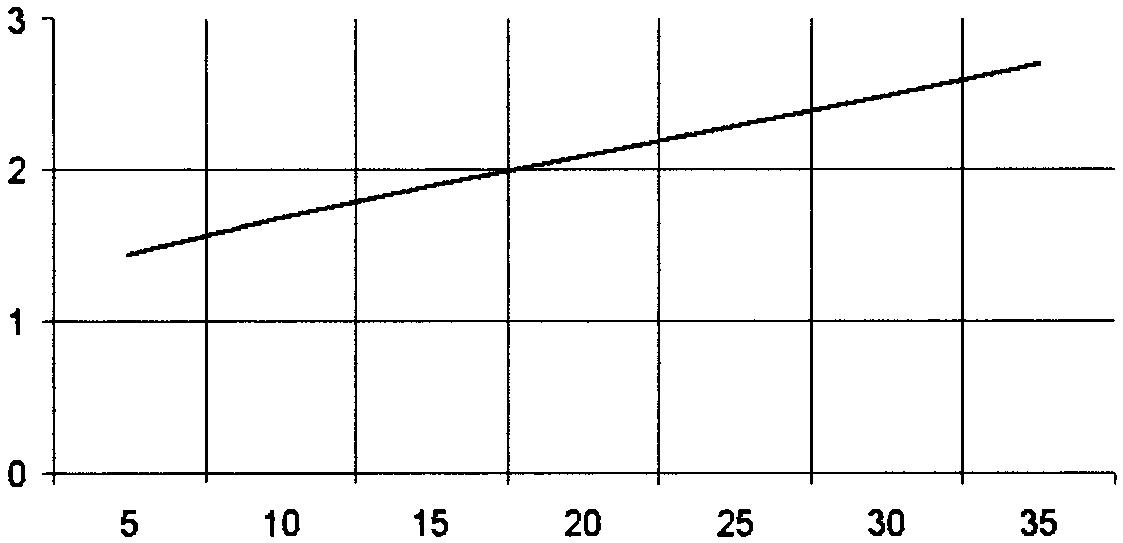

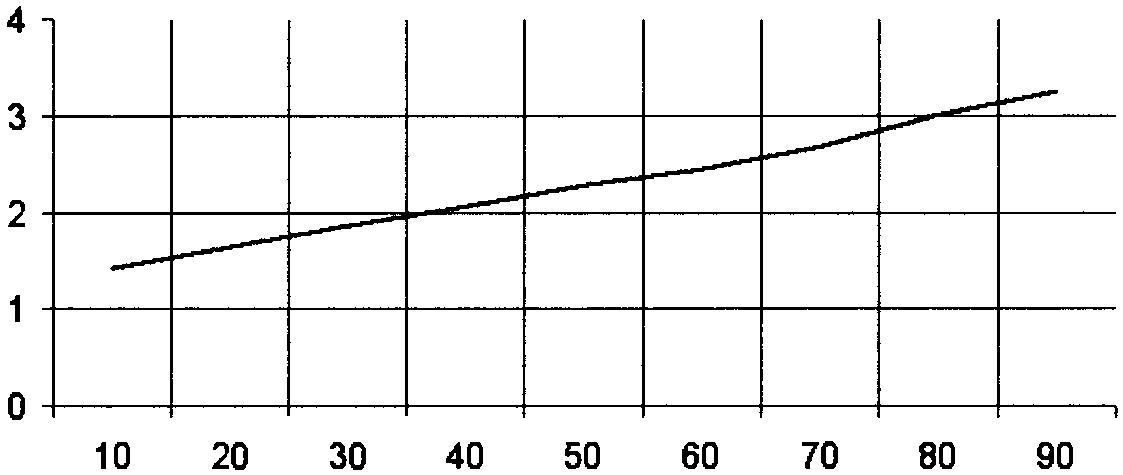

Druckverlust Rohr A.D. 12L/14S; Größe 8; RVP 24; DN 9.5

Druckabfall in Bar

In allen Diagrammen ist der Maximalwert Durchfluss (l/min) bezogen auf die max. zulässige Strömungsgeschwindigkeit v = 8 m/s.

Druckabfall in Bar

Durchfluss in l/min

1 Bar Feder

Druckverlust Rohr A.D. 15L/16S; Größe 10; G 1/2; IG DIN ISO 228 T1; RVP 27; DN 11.5

Druckabfall in Bar

Durchfluss in l/min

1 Bar Feder

Druckverlust Rohr A.D. 18L/20S; Größe 12; G 3/4; IG DIN ISO 228 T1; RVP 35; DN 15.0

Durchfluss in l/min

1 Bar Feder

P Ventile P11

Katalog 4100/DE

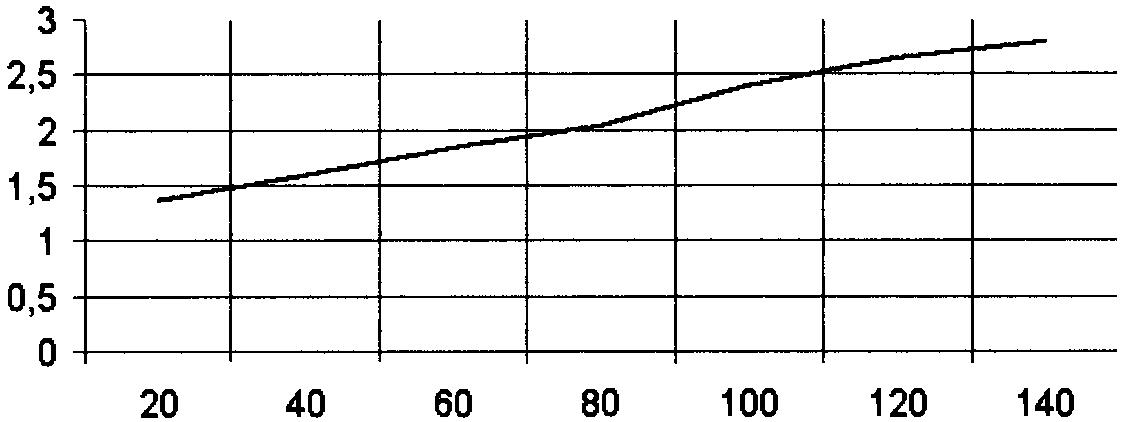

Druckverlust Rohr A.D. 22L/25S; Größe 16; G 1; IG DIN ISO 228 T1; RVP 40; DN 19

Druckabfall in Bar

In allen Diagrammen ist der Maximalwert Durchfluss (l/min) bezogen auf die max. zulässige Strömungsgeschwindigkeit v = 8 m/s.

Druckabfall in Bar

Durchfluss in l/min

1 Bar Feder

Druckverlust Rohr A.D. 28L/30S; Größe 20; G 11/4; IG DIN ISO 228 T1; RVP 47; DN 24

Druckabfall in Bar

Durchfluss in l/min

1 Bar Feder

Druckverlust Rohr A.D. 35+42L/38S; Größe 24; G 11/2; IG DIN ISO 228 T1; RVP 55; DN 29

Durchfluss in l/min

1 Bar Feder

Ventile P12

Katalog 4100/DE

RHD Rückschlagventil

EO 24° Anschluss / EO 24° Anschluss

1) Druckwert genannt = Artikel lieferbar

3) L = Leichte Baureihe; 4) S = Schwere Baureihe

PN (bar) = PN (MPa) 10

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben

Oberfläche und Material

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl. verzinkt. Cr(VI)-freiCF RhD06LOMDCF NBR

Edelstahl 71

P Ventile P13

Katalog 4100/DE *Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

D1 PN (bar)1) Bau- a CF71 CF71 Gewicht Reihe DNDNL1L2L3S1S2S2S3g/1 St.Bestellzeichen*CF71 L3)063.53.543.029.058.01717171446 RHD06LOMD 400250 085.55.544.030.059.01919191761 RHD08LOMD 400250 107.57.555.040.569.522242419104 RHD10LOMD 400250 129.59.558.043.572.527303022166 RHD12LOMD 400250 1511.011.562.047.577.527323227192 RHD15LOMD 400250 1814.014.067.051.583.536413632292 RHD18LOMD 400160 2218.018.077.061.593.541464636472 RHD22LOMD 250160 2823.023.085.069.5102.550555541746 RHD28LOMD 250100 3529.029.096.074.0117.5606560501062 RHD35LOMD 250100 4229.029.096.074.0119.0657070601518 RHD42LOMD 250100 S4)063.53.548.534.563.51919191770 RHD06SOMD 420400 083.53.548.534.563.51919191974 RHD08SOMD 420400 105.55.555.540.572.522242422121 RHD10SOMD 420400 127.57.557.542.574.524272724148 RHD12SOMD 420400 1611.011.568.050.586.532363630286 RHD16SOMD 420315 2015.015.076.054.597.541504636506 RHD20SOMD 420250 2519.019.083.058.5106.546555046639 RHD25SOMD 420250 3024.024.097.069.5122.5606060501157 RHD30SOMD 250250 3829.029.0108.075.5136.5657070601650 RHD38SOMD 250250

RhD06LOMD71 VIT

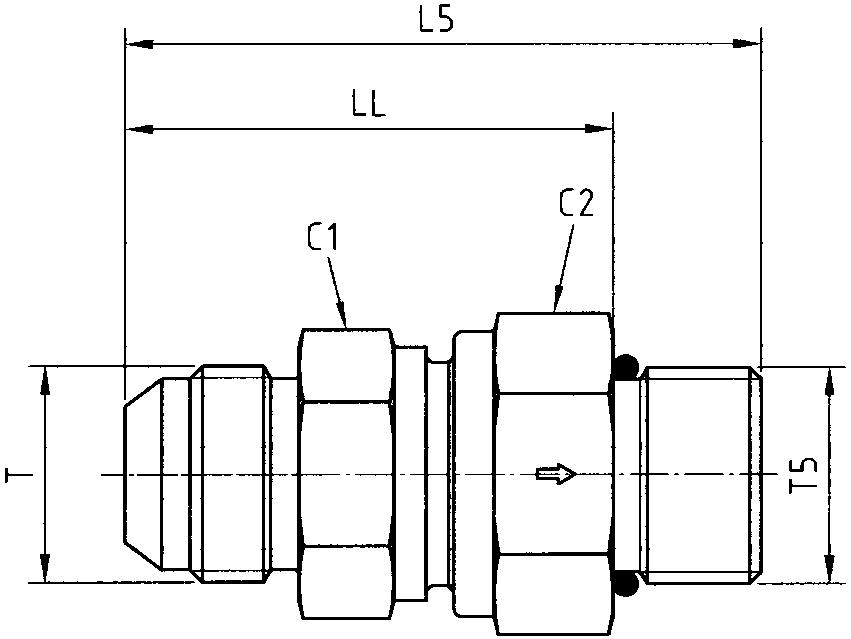

RHV-R-ED Rückschlagventil

EO 24° Anschluss / Zöll. Einschraubzapfen – ED (ISO 1179)

1) Druckwert genannt = Artikel lieferbar

3) L = Leichte Baureihe; 4) S = Schwere Baureihe

PN (bar) = PN (MPa) 10 Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Stahl. verzinkt. Cr(VI)-freiCF

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Ventile P14

Katalog 4100/DE

D1PN(bar)1) Bau- a CF71 CF71 Gewicht ReiheT1DNDND3L1L2L3L4S1S2S2S3g/1St.Bestellzeichen*CF71 L3)06G1/8A3.53.51435.028.0842.51717171447 RHV06LREDOMD 400250 08G1/4A5.55.51937.030.01244.51919191762 RHV08LREDOMD 400250 10G1/4A7.57.51946.038.51253.022242419105 RHV10LREDOMD 400250 12G3/8A9.59.52250.042.51257.027303022175 RHV12LREDOMD 400250 15G1/2A11.011.52753.045.51460.527323227205 RHV15LREDOMD 400250 18G1/2A14.014.02758.050.01466.036413632294 RHV18LREDOMD 400160 22G3/4A18.018.03263.055.01671.041464636450 RHV22LREDOMD 250160 28G1A23.023.04071.063.01879.550555541720 RHV28LREDOMD 250100 35G11/4A29.029.05080.069.02090.5606565501050 RHV35LREDOMD 250100 42G11/2A29.029.05580.068.52291.0657070601560 RHV42LREDOMD 250100 S4)06G1/4A3.53.51938.531.51246.01919191773 RHV06SREDOMD 420400 08G1/4A3.53.51938.531.51246.01919191979 RHV08SREDOMD 420400 10G3/8A5.55.52245.538.01254.022242422132 RHV10SREDOMD 420400 12G3/8A7.57.52248.541.01257.024272724153 RHV12SREDOMD 420400 16G1/2A11.011.52757.048.01466.032363630293 RHV16SREDOMD 420315 20G3/4A15.015.03263.052.01673.541504636511 RHV20SREDOMD 420250 25G1A19.019.04067.054.51878.546555046648 RHV25SREDOMD 420250 30G11/4A24.024.05078.064.02090.5606060501176 RHV30SREDOMD 250250 38G11/2A29.029.05586.069.522100.0657070601624 RHV38SREDOMD 250250

X1) Eolastic-Dichtung

RhV06LREDOMDCF

RhV06LREDOMD71

NBR Edelstahl 71

VIT

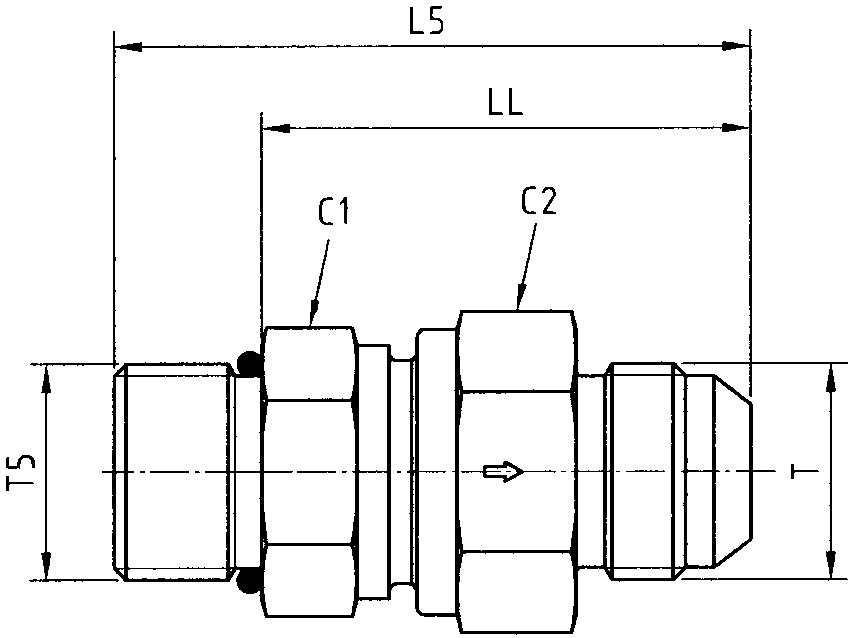

RHZ-R-ED Rückschlagventil

Zöll. Einschraubzapfen – ED (ISO 1179) / EO 24° Anschluss

1) Druckwert genannt = Artikel lieferbar

3) L = Leichte Baureihe; 4) S = Schwere Baureihe

PN (bar) = PN (MPa) 10

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Stahl. verzinkt. Cr(VI)-freiCF

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

P Ventile P15

Katalog 4100/DE

D1PN(bar)1) Bau- a CF71 CF71 Gewicht ReiheT1DNDND3L1L2L3L4S1S2S2S3g/1St.Bestellzeichen*CF71 L3)06G1/8A3.53.51433.526.5841.01717171444 RHZ06LREDOMD 400250 08G1/4A5.55.51935.528.51243.01919191759 RHZ08LREDOMD 400250 10G1/4A7.57.51946.038.51253.022242419125 RHZ10LREDOMD 400250 12G3/8A9.59.52248.040.51255.027303022161 RHZ12LREDOMD 400250 15G1/2A11.011.52750.042.51457.527323227186 RHZ15LREDOMD 400250 18G1/2A14.014.02756.048.01464.036413632275 RHZ18LREDOMD 400160 22G3/4A18.018.03264.056.01672.041464636463 RHZ22LREDOMD 250160 28G1A23.023.04072.064.01880.550555541721 RHZ28LREDOMD 250100 35G11/4A29.029.05081.070.02091.5606565501073 RHZ35LREDOMD 250100 42G11/2A29.029.05582.070.52293.0657070601602 RHZ42LREDOMD 250100 S4)06G1/4A3.53.51938.531.51246.01919191771 RHZ06SREDOMD 420400 08G1/4A3.53.51938.531.51246.01919191974 RHZ08SREDOMD 420400 10G3/8A5.55.52245.538.01254.022242422128 RHZ10SREDOMD 420400 12G3/8A7.57.52248.541.01257.024272724152 RHZ12SREDOMD 420400 16G1/2A11.011.52755.046.01464.032363630275 RHZ16SREDOMD 420315 20G3/4A15.015.03261.050.01671.541504636490 RHZ20SREDOMD 420250 25G1A19.019.04067.054.51878.546555046647 RHZ25SREDOMD 420250 30G11/4A24.024.05078.064.02090.5606060501180 RHZ30SREDOMD 250250 38G11/2A29.029.05588.071.522102.0657070601670 RHZ38SREDOMD 250250

X1) Eolastic-Dichtung

RhZ06LREDOMDCF

RhZ06LREDOMD71

NBR Edelstahl 71

VIT

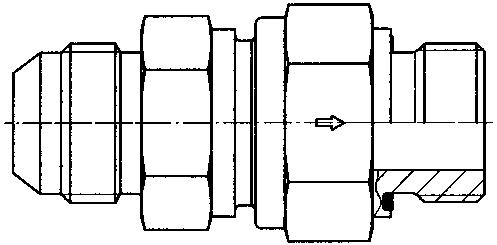

RHV-M-ED Rückschlagventil

EO 24° Anschluss / Metr. Einschraubzapfen – ED (ISO 9974)

X1) Eolastic-Dichtung

1) Druckwert genannt = Artikel lieferbar

3) L = Leichte Baureihe; 4) S = Schwere Baureihe

PN (bar) = PN (MPa) 10 Lieferung ohne Mutter und Schneidring.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF

Ventile P16

Katalog 4100/DE

D1PN(bar)1) Bau- a CF71 CF71 Gewicht ReiheT1DNDND3L1L2L3L4S1S2S2S3g/1St.Bestellzeichen*CF71 L3)06M10×1.03.53.51435.028.0842.51717171446 RHV06LMEDOMD 400250 08M12×1.55.55.51737.029.51243.51919241758 RHV08LMEDOMD 400250 10M14×1.57.57.51946.038.51253.022243419108 RHV10LMEDOMD 400250 12M16×1.59.59.52250.042.51257.027303022173 RHV12LMEDOMD 400250 15M18×1.511.011.52453.045.51260.527323227192 RHV15LMEDOMD 400250 18M22×1.514.014.02758.050.01466.036413632298 RHV18LMEDOMD 400160 22M26×1.518.018.03263.055.01671.041464636446 RHV22LMEDOMD 250160 28M33×2.023.023.04071.063.01879.550555541722 RHV28LMEDOMD 250100 35M42×2.029.029.05080.069.02090.5606565501053 RHV35LMEDOMD 250100 42M48×2.029.029.05580.068.52291.0657070601563 RHV42LMEDOMD 250100 S4)06M12×1.53.53.51738.531.51246.01919191770 RHV06SMEDOMD 420400 08M14×1.53.53.51938.531.51246.01919191976 RHV08SMEDOMD 420400 10M16×1.55.55.52245.538.01254.022242422124 RHV10SMEDOMD 420400 12M18×1.57.57.52448.541.01257.024272724157 RHV12SMEDOMD 420400 16M22×1.511.011.52757.048.01466.032363630296 RHV16SMEDOMD 420315 20M27×2.015.015.03263.052.01673.541504636521 RHV20SMEDOMD 420250 25M33×2.019.019.04067.054.51878.546555046648 RHV25SMEDOMD 420250 30M42×2.024.024.05078.064.02090.5606060501178 RHV30SMEDOMD 250250 38M48×2.029.029.05586.069.522100.0657070601627 RHV38SMEDOMD 250250

RhV06LMEDOMDCF

RhV06LMEDOMD71

NBR Edelstahl 71

VIT

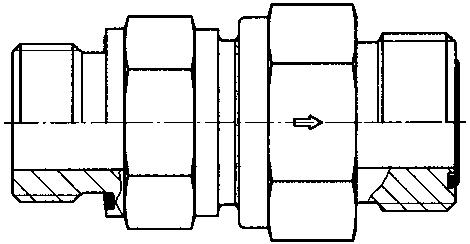

RHZ-M-ED Rückschlagventil

Metr. Einschraubzapfen – ED (ISO 9974) / EO24° Anschluss

1) Druckwert genannt = Artikel lieferbar

3) L = Leichte Baureihe; 4) S = Schwere Baureihe

PN (bar) = PN (MPa) 10

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Stahl. verzinkt. Cr(VI)-freiCF

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

P Ventile P17

Katalog 4100/DE

D1 PN (bar)1) Bau- a CF71 CF71Gewicht Reihe T1DNDND3L1L2L3L4S1S2S2S3g/1 St.Bestellzeichen*CF71 L3)06M 10×1.03.53.51433.526.5841.01717171444 RHZ06LMEDOMD 400250 08M 12×1.55.55.51735.528.51243.01919191758 RHZ08LMEDOMD 400250 10M 14×1.57.57.51946.038.51253.022242419104 RHZ10LMEDOMD 400250 12M 16×1.59.59.52248.040.51255.027303022169 RHZ12LMEDOMD 400250 15M 18×1.511.011.52450.042.51257.527323227174 RHZ15LMEDOMD 400250 18M 22×1.514.014.02756.048.01464.036413632279 RHZ18LMEDOMD 400160 22M 26×1.518.018.03264.056.01672.041464636459 RHZ22LMEDOMD 250160 28M 33×2.023.023.04072.064.01880.550555541721 RHZ28LMEDOMD 250100 35M 42×2.029.029.05081.070.02091.5606565501078 RHZ35LMEDOMD 250100 42M 48×2.029.029.05582.070.52293.0657070601601 RHZ42LMEDOMD 250100 S4)06M 12×1.53.53.51738.531.51246.01919191770 RHZ06SMEDOMD 420400 08M 14×1.53.53.51938.531.51246.01919191975 RHZ08SMEDOMD 420400 10M 16×1.55.55.52245.538.01254.022242422123 RHZ10SMEDOMD 420400 12M 18×1.57.57.52448.541.01257.024272724157 RHZ12SMEDOMD 420400 16M 22×1.511.011.52755.046.01464.032363630279 RHZ16SMEDOMD 420315 20M 27×2.015.015.03261.050.01671.541504536487 RHZ20SMEDOMD 420250 25M 33×2.019.019.04067.054.51878.546555046647 RHZ25SMEDOMD 420250 30M 42×2.024.024.05078.064.02090.5606060501180 RHZ30SMEDOMD 250250 38M 48×2.029.029.05588.071.522102.0657070601669 RHZ38SMEDOMD 250250

X1) Eolastic-Dichtung

RhZ06LMEDOMDCF

RhZ06LMEDOMD71 VIT

NBR Edelstahl 71

RHDI Rückschlagventil

Zöll. Innengewinde (ISO 1179-1) / Zöll. Innengewinde (ISO 1179-1)

1) Druckwert genannt = Artikel lieferbar

3) L = Leichte Baureihe

PN (bar) = PN (MPa) 10

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl. verzinkt. Cr(VI)-freiCF RhDI1/8CF NBR

Edelstahl 71 RhDI1/871 VIT

Katalog 4100/DE

Ventile P18

PN (bar)1) Bau- Gewicht ReiheT1DND1L1L2L3S1S2g/1 St.Bestellzeichen*CF71 L3)G 1/83.51942.512.08.0191976 RHDI1/8 400400 G 1/43.51951.016.012.0191982 RHDI1/4 400400 G 3/87.52460.017.012.02427157 RHDI3/8 400400 G 1/211.53272.020.015.03236344 RHDI1/2 315315 G 3/415.04184.022.016.54146664 RHDI3/4 250250 G 119.04695.025.519.04650821 RHDI1 250250 G 1 1/424.060110.028.021.560601581 RHDI11/4 250250 G 1 1/229.065114.028.522.065701919 RHDI11/2 250250

RVP Rückschlagventil-Patrone

X1) Stützring PTFE

X2) O-Ring NBR

X3) Dichtscheibe NBR

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa)

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben

Oberfläche und Material

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF

Edelstahl 71

RVP13CF NBR

RVP1371 VIT

P Ventile P19

Katalog 4100/DE

PN(bar)1)

InnenteileDND1D2±0.15L2L3O-RingStützringg/1St.Bestellzeichen*CF71 6-L/6&8-S3.512.945±0.05513+0.1223.159.56.08.3×2.4SRA13-2.05-1.021 RVP13 +0.05420400 8-L/10-S 5.515.945±0.05516+0.1226.659.56.511.3×2.4SRA16-2.05-1.032 RVP16 +0.05420400 10-L/12-S 7.519.935±0.06520+0.14230.159.56.515.3×2.4SRA20-2.05-1.054 RVP20 +0.065420400 12-L/14-S 9.523.935±0.06524+0.14935.1512.07.518.2×3SRA24-2.6-1.080 RVP24 +0.065420315 15-L/16-S 11.526.935±0.06527+0.14938.1512.07.521.2×3SRA27-2.6-1.0105 RVP27 +0.065420315 18-L/20-S 15.034.92±0.0835+0.1844.6512.09.529.2×3SRA35-2.5-1.0204 RVP35 +0.08420250 22-L/25-S 19.039.92±0.0840+0.1850.6512.011.034.2×3SRA40-2.5-1.0275 RVP40 +0.08420250 28-L/30-S 24.046.92±0.0847+0.1860.1513.013.041.0×3SRA47-2.6-1.5412 RVP47 +0.08250250 35-L/38-S 29.054.905±0.09555+0.2270.1516.013.044.2×5.7SRA55-5.1-1.5607 RVP55 +0.01250250

Ventil-L1Gewicht

I-TL Ventilinnenteil für Rückschlagventil

X1) Kegel

X2) Dichtscheibe (glatte Seite zum Kegel)

X3) Deckscheibe

X4) Feder

X5) Durchlass-Scheibe mit Führungsstift

* = Artikel lieferbar

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF

Material Kennbuchstaben Oberfläche und Material

ITL06L/06+08SNBR Edelstahl 71 ITL06L71/06+08SVIT

Ventile P20

Katalog 4100/DE

PN (bar)1) Bau-Rohr Gewicht Reihe Ø A.D. D1+0.1 D2+0.1 D3+0.1 L1±0.1 L2 hub g/1 St.Bestellzeichen*CF71 L/S/S06/06/083.57.58.68.22.01.02 ITL06L/06+08S ** L/S08/105.510.211.611.02.01.74 ITL08L/10S ** L/S10/127.513.014.114.02.02.37 ITL10L/12S ** L/S12/149.516.718.116.52.52.913 ITL12L/14S ** L/S15/1611.519.520.619.02.53.518 ITL15L/16S ** L/S18/2015.025.227.122.53.04.437 ITL18L/20S ** L/S22/2519.030.832.627.03.05.554 ITL22L/25S ** L/S28/3024.038.640.632.53.57.3107 ITL28L/30S ** L/L/S35/38/4229.045.748.137.53.58.9144 ITL35L+42l/38S **

RHD/V/Z Rückschlagventile mit O-Lok® oder Triple-Lok® Anschluss

Gewindetyp BSPP/Metrisch ED-Dichtring

Gewindetyp UNF O-Ring

Verschraubungstyp Triple-Lok

Werkstoffe:

• Stahl verzinkt. CF Cr(VI)-frei. Dichtungen aus NBR (z. B. Perbunan).

• Innenteile aus Edelstahl und Dichtungen FKM auf Anfrage erhältlich.

Perbunan = Warenzeichen der Firma Bayer

Verschraubungstyp Triple-Lok

P Ventile P21

Katalog 4100/DE

ED-Dichtring

Kegel

Dichtscheibe

Deckscheibe

Feder

Durchlassscheibe DN Nennweite

Gewindetyp BSPP-Metrisch

Verschraubungstyp O-Lok

O-Ring Verschraubungstyp O-Lok

Gewindetyp UNF

RHDMLOS Rückschlagventil

O-Lok® ORFS Anschluss / O-Lok® ORFS Anschluss

Artikel lieferbar

PN (bar) = PN (MPa) 10

Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF

NBR

Ventile P22

Katalog 4100/DE

mmZollmmZollTT1H1H2FFweite)g/1St.Bestellzeichen*CF 61/461/49/16-18UNF9/16-18UNF191944.53.5108 4RHDMLOS 420 8,105/16.3/88,105/16.3/811/16-16UNF11/16-16UNF222453.55.5188 6RHDMLOS 420 121/2121/213/16-16UNF13/16-16UNF242759.57.5223 8RHDMLOS 420 14,15,165/814,15,165/81-14UNF1-14UNF323670.511.5428 10RHDMLOS 420 18,203/418,203/413/16-12UNF13/16-12UNF414677.515.0731 12RHDMLOS 420 22,25122,25117/16-12UNF17/16-12UNF465081.519.01076 16RHDMLOS 420 28,30,3211/428,30,3211/4111/16-12UNF111/16-12UNF606091.524.01630 20RHDMLOS 250 35,3811/235,3811/22-12UNF2-12UNF657098.529.02362 24RHDMLOS 250

Rohr1Rohr2ORFSORFSPN Außen-Ø Außen-Ø (UN/UNF)(UN/UNF)DN(bar)1) GewindeGewinde(Nenn-Gewicht

1) Druckwert genannt =

4RhDMLOSCF

RHV42EDMLOS Rückschlagventil

Zöll. Einschraubzapfen – ED (ISO 1179) / O-Lok® ORFS Anschluss

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl. verzinkt. Cr(VI)-freiCF

P Ventile P23

Katalog 4100/DE

Rohr BSPPORFS PN Außen-Ø Gewinde(UN/UNF) DN (bar)1) Gewinde (Nenn-Gewicht mmZollT42 T h1 h2 L5 hh weite)g/1 St.Bestellzeichen*CF 61/4G 1/89/16-18 UNF191944.536.53.592 4RHV42EDMLOS 420 8, 105/16, 3/8G 1/411/16-16 UNF242756.544.56.5165 6RHV42EDMLOS 420 121/2G 3/813/16-16 UNF242761.549.57.5191 8RHV42EDMLOS 420 14, 15, 165/8G 1/21-14 UNF323670.056.011.5366 10RHV42EDMLOS 420 18, 203/4G 3/41 3/16-12 UNF414677.563.515.0631 12RHV42EDMLOS 420 22, 251G 11 7/16-12 UNF465084.066.019.0863 16RHV42EDMLOS 420 28, 30, 321 1/4G 1 1/41 11/16-12 UNF606095.075.024.01403 20RHV42EDMLOS 250 35, 381 1/2G 1 1/22-12 UNF6570105.083.029.01969 24RHV42EDMLOS 250

Material Kennbuchstaben Oberfläche und Material 4RhV42EDMLOSCF NBR

RHZ42EDMLOS Rückschlagventil

O-Lok® ORFS Anschluss / Zöll. Einschraubzapfen – ED (ISO 1179)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF

4RhZ42EDMLOSCF NBR

Ventile P24

Rohr BSPPORFS PN Außen-Ø Gewinde(UN/UNF) DN (bar)1) Gewinde (Nenn-Gewicht mmZollT42 T h1 h2 L5 hh weite)g/1 St.Bestellzeichen*CF 61/4G 1/89/16-18 UNF191944.536.53.591 4RHZ42EDMLOS 420 8, 105/16, 3/8G 1/411/16-16 UNF242756.544.56.5161 6RHZ42EDMLOS 420 121/2G 3/813/16-16 UNF242761.549.57.5190 8RHZ42EDMLOS 420 14, 15, 165/8G 1/21-14 UNF323670.056.011.5348 10RHZ42EDMLOS 420 18, 203/4G 3/41 3/16-12 UNF414677.553.515.0634 12RHZ42EDMLOS 420 22, 251G 11 7/16-12 UNF465084.066.019.0863 16RHZ42EDMLOS 420 28, 30, 321 1/4G 1 1/41 11/16-12 UNF606095.075.024.01397 20RHZ42EDMLOS 250 35, 381 1/2G 1 1/22-12 UNF6570105.083.029.02001 24RHZ42EDMLOS 250

Katalog 4100/DE

RHV5OMLOS Rückschlagventil

UN/UNF Einschraubzapfen – O-Ring (ISO 11926) / O-Lok® ORFS Anschluss

1) Druckwert genannt = Artikel lieferbar

Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt.

Cr(VI)-freiCF

P Ventile P25

Katalog 4100/DE

Rohr UNF ORFS PN Außen-Ø Einschraub-(UN/UNF) DN (bar)1) gewindeGewinde (Nenn-Gewicht mmZollT5 T h1 h2 L5 hh weite)g/1 St.Bestellzeichen*CF 61/47/16-20 UNF9/16-18 UNF191945.534.53.592 4RHV5OMLOS 420 8, 105/16, 3/89/16-18 UNF11/16-16 UNF222454.542.55.5165 6RHV5OMLOS 420 121/23/4-16 UNF13/16-16 UNF242760.546.55.5165 8RHV5OMLOS 420 14, 15, 165/87/8-14 UNF1-14 UNF323671.055.011.5366 10RHV5OMLOS 420 18, 203/41 1/16-12 UN1 3/16-12 UNF414679.060.515.0631 12RHV5OMLOS 420 22, 2511 5/16-12 UN1 7/16-12 UNF465082.564.019.0863 16RHV5OMLOS 420 28, 30, 321 1/41 5/8-12 UN1 11/16-12 UNF606092.574.024.01403 20RHV5OMLOS 250 35, 381 1/21 7/8-12 UN2-12 UNF657099.581.029.01969 24RHV5OMLOS 250

(bar) = PN (MPa) 10

Material Kennbuchstaben Oberfläche und Material RhV5OMLOSCF NBR

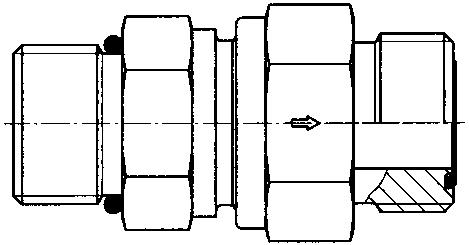

RHZ5OMLOS Rückschlagventil

O-Lok® ORFS Anschluss / UN/UNF Einschraubzapfen – O-Ring (ISO 11926)

1) Druckwert genannt = Artikel lieferbar

(bar) = PN (MPa) 10 Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt.

Cr(VI)-freiCF

Ventile P26

Katalog 4100/DE

Rohr UNF ORFS PN Außen-Ø Einschraub-(UN/UNF) DN (bar)1) gewindeGewinde (Nenn-Gewicht mmZollT5 T h1 h2 L5 hh weite)g/1 St.Bestellzeichen*CF 61/47/16-20 UNF9/16-18 UNF191945.534.53.591 4RHZ5OMLOS 420 8, 105/16, 3/89/16-18 UNF11/16-16 UNF222454.542.55.5161 6RHZ5OMLOS 420 121/23/4-16 UNF13/16-16 UNF242760.546.55.5161 8RHZ5OMLOS 420 14, 15, 165/87/8-14 UNF1-14 UNF323671.055.011.5348 10RHZ5OMLOS 420 18, 203/41 1/16-12 UN1 3/16-12 UNF414679.060.515.0634 12RHZ5OMLOS 420 22, 2511 5/16-12 UN1 7/16-12 UNF465082.564.019.0863 16RHZ5OMLOS 420 28, 30, 321 1/41 5/8-12 UN1 11/16-12 UNF606092.574.024.01397 20RHZ5OMLOS 250 35, 381 1/21 7/8-12 UN2-12 UNF657099.581.029.02001 24RHZ5OMLOS 250

Material Kennbuchstaben Oberfläche und Material 4RhZ5OMLOSCF NBR

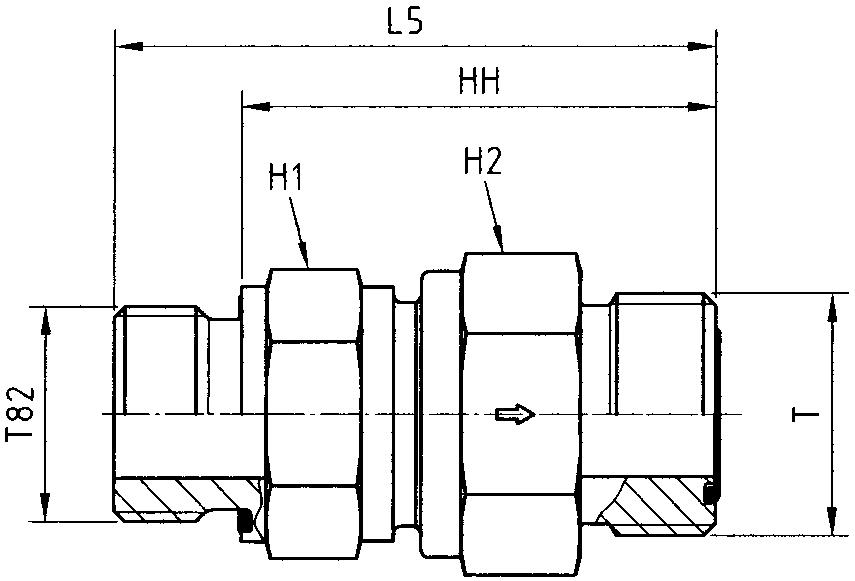

RHV82EDMLOS Rückschlagventil

Metr. Einschraubzapfen – ED (ISO 9974) / O-Lok® ORFS Anschluss

genannt = Artikel

Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF 4M12RhV82EDMLOSCF NBR

Material Kennbuchstaben Oberfläche und Material

P Ventile P27

Katalog 4100/DE

Rohr ORFS PN Außen-Ø Gewinde(UN/UNF) DN (bar)1) metrischGewinde (Nenn-Gewicht mmZollT82 T h1 h2 L5 hh weite)g/1 St.Bestellzeichen*CF 61/4M 12×1.59/16-18 UNF191948.536.53.589 4M12RHV82EDMLOS 420 8, 105/16, 3/8M 16×1.511/16-16 UNF222456.544.55.5157 6M16RHV82EDMLOS 420 121/2M 18×1.513/16-16 UNF242761.549.57.5195 8M18RHV82EDMLOS 420 14, 15, 165/8M 22×1.51-14 UNF323672.058.011.5369 10M22RHV82EDMLOS 420 18, 203/4M 27×2.01 3/16-12 UNF414679.563.515.0628 12M27RHV82EDMLOS 420 22, 251M 33×2.01 7/16-12 UNF465084.066.019.0867 16M33RHV82EDMLOS 420 28, 30, 321 1/4M 42×2.01 11/16-12 UNF606095.075.024.01409 20M42RHV82EDMLOS 250 35, 381 1/2M 48×2.02-12 UNF6570103.081.029.01970 24M48RHV82EDMLOS 250

1) Druckwert

lieferbar PN (bar) = PN (MPa) 10

RHZ82EDMLOS Rückschlagventil

O-Lok® ORFS Anschluss / Metr. Einschraubzapfen – ED (ISO 9974)

genannt = Artikel lieferbar

Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF 4M12RhZ82EDMLOSCF NBR

Material Kennbuchstaben Oberfläche und Material

Ventile P28

Katalog 4100/DE

Rohr ORFS PN Außen-Ø Gewinde(UN/UNF) DN (bar)1) metrischGewinde (Nenn-Gewicht mmZollT82 T h1 h2 L5 hh weite)g/1 St.Bestellzeichen*CF 61/4M 12×1.59/16-18 UNF191948.536.53.589 4M12RHZ82EDMLOS 420 8, 105/16, 3/8M 16×1.511/16-16 UNF242759.147.17.5156 6M16RHZ82EDMLOS 420 121/2M 18×1.513/16-16 UNF242761.549.57.5195 8M18RHZ82EDMLOS 420 14, 15, 165/8M 22×1.51-14 UNF323670.056.011.5352 10M22RHZ82EDMLOS 420 18, 203/4M 27×2.01 3/16-12 UNF414677.561.515.0608 12M27RHZ82EDMLOS 420 22, 251M 33×2.01 7/16-12 UNF465084.066.019.0965 16M33RHZ82EDMLOS 420 28, 30, 321 1/4M 42×2.01 11/16-12 UNF606095.075.024.01396 20M42RHZ82EDMLOS 250 35, 381 1/2M 48×2.02-12 UNF6570115.093.029.01978 24M48RHZ82EDMLOS 250

1) Druckwert

PN (bar) = PN (MPa) 10

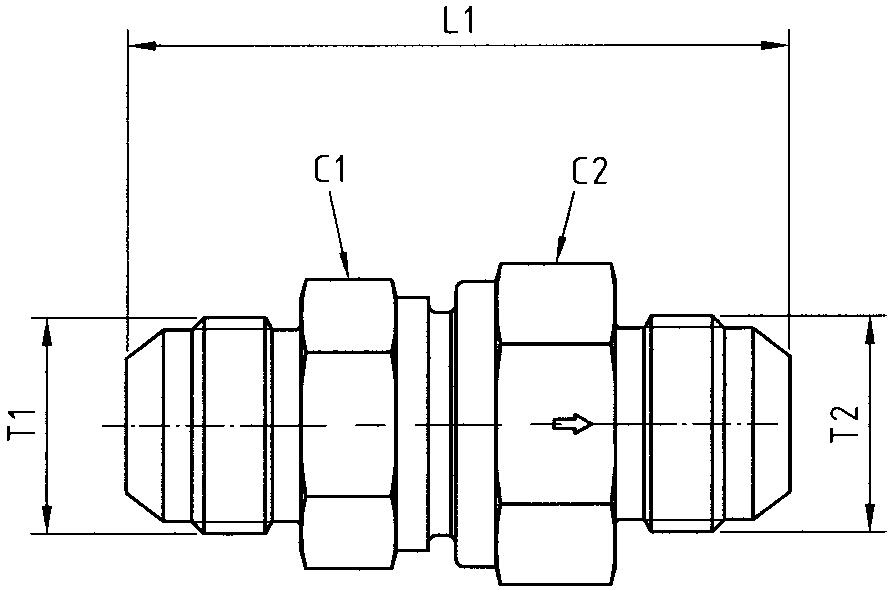

RHDMTXS Rückschlagventil

Triple-Lok® 37° Bördelanschluss / Triple-Lok® 37° Bördelanschluss

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF 4RhDMTXSCF NBR

Material Kennbuchstaben Oberfläche und Material

P Ventile P29

Katalog 4100/DE

Rohr1Rohr2GewindeGewindePN Außen-Ø Außen-Ø JICJICDN(bar)1) SAESAE(Nenn-Gewicht mmZollmmZollT1T2C1C2L1weite)g/1St.Bestellzeichen*CF 61/461/47/16-20UNF7/16-20UNF191952.53.5108 4RHDMTXS 420 85/1685/161/2-20UNF1/2-20UNF222459.55.5188 5RHDMTXS 420 103/8103/89/16-18UNF9/16-18UNF242761.57.5223 6RHDMTXS 420 121/2121/23/4-16UNF3/4-16UNF273269.59.5324 8RHDMTXS 420 14,15,165/814,15,165/87/8-14UNF7/8-14UNF323678.511.5428 10RHDMTXS 350 18,203/418,203/411/16-12UN11/16-12UN414687.515.0731 12RHDMTXS 350 25125115/16-12UN15/16-12UN465092.519.01076 16RHDMTXS 280 28,30,3211/428,30,3211/415/8-12UN15/8-12UN6060105.524.01630 20RHDMTXS 250 35,3811/235,3811/217/8-12UN17/8-12UN6570118.529.02362 24RHDMTXS 210

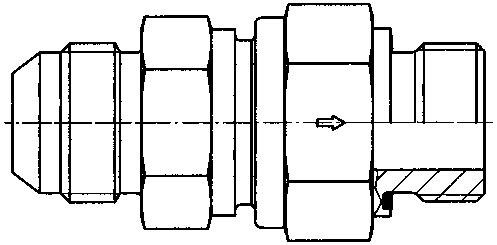

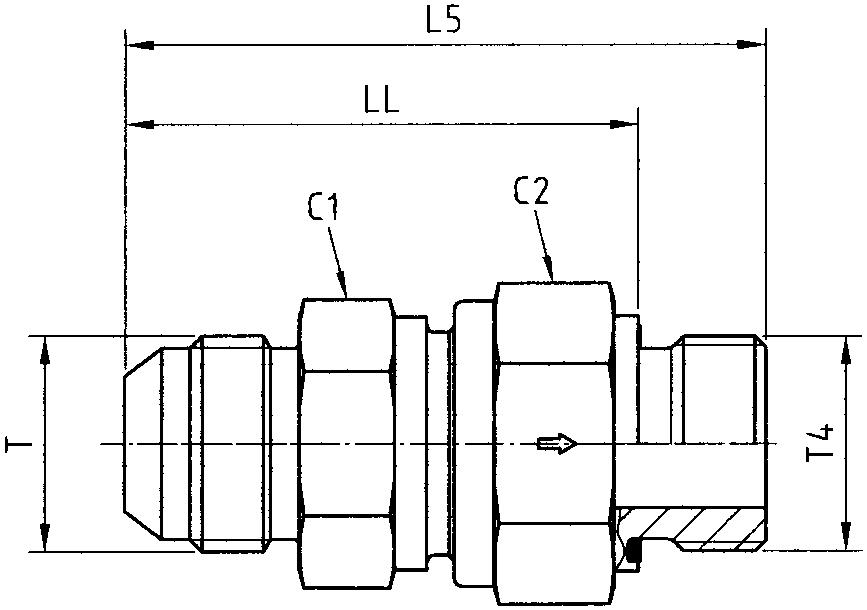

RHV42EDMXS Rückschlagventil

Zöll. Einschraubzapfen – ED (ISO 1179) / Triple-Lok® 37° Bördelanschluss

Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Ventile P30

Katalog 4100/DE

Rohr BSPPGewinde PN Außen-Ø GewindeJIC DN (bar)1) SAE (Nenn-Gewicht mmZollT4 TC1C2L5LLweite)g/1 St.Bestellzeichen*CF 61/4G 1/87/16-20 UNF191948.040.03.592 4RHV42EDMXS 420 85/16G 1/41/2-20 UNF222459.547.55.5165 5-4RHV42EDMXS 420 103/8G 1/49/16-18 UNF242762.050.07.5191 6RHV42EDMXS 420 121/2G 3/83/4-16 UNF273267.055.09.5277 8RHV42EDMXS 420 14, 15, 165/8G 1/27/8-14 UNF323676.062.011.5366 10RHV42EDMXS 350 18, 203/4G 3/41 1/16-12 UN414684.568.515.0631 12RHV42EDMXS 350 251G 11 5/16-12 UN465089.571.519.0863 16RHV42EDMXS 280 28, 30, 321 1/4G 1 1/41 5/8-12 UN6060102.082.024.01403 20RHV42EDMXS 250 35, 381 1/2G 1 1/21 7/8-12 UN6570113.091.029.01969 24RHV42EDMXS 210 1) Druckwert

genannt = Artikel lieferbar PN (bar) = PN (MPa) 10

Beispiel

Cr(VI)-freiCF 4RhV42EDMXSCF NBR

Stahl. verzinkt.

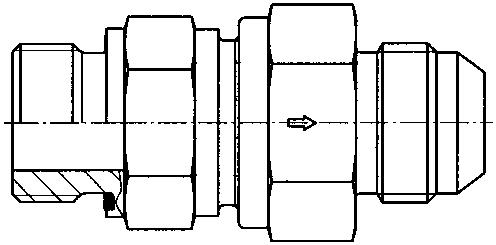

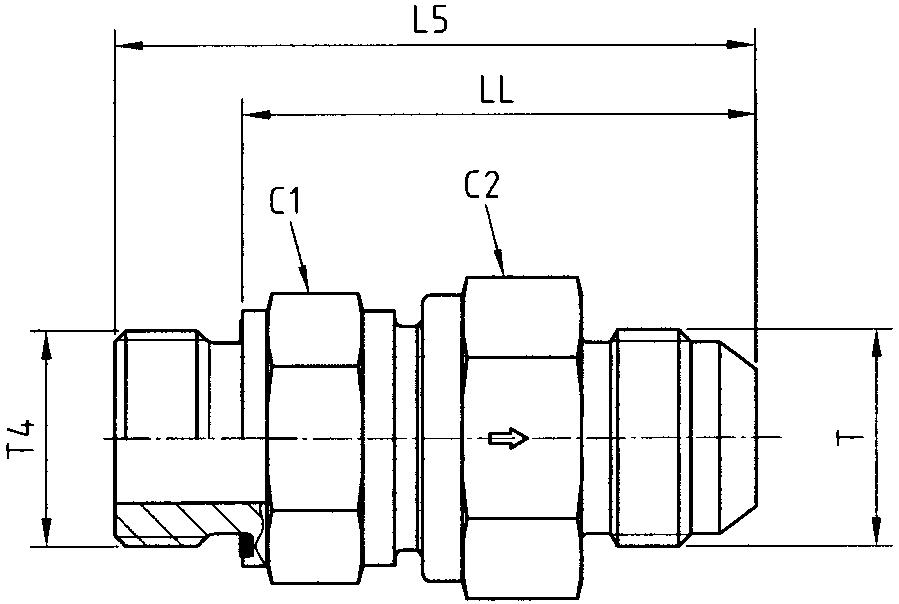

RHZ42EDMXS Rückschlagventil

Triple-Lok® 37° Bördelanschluss / Zöll. Einschraubzapfen – ED (ISO 1179)

Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10

Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF

NBR

P Ventile P31

Katalog 4100/DE

Rohr BSPPGewinde PN Außen-Ø GewindeJIC DN (bar)1) SAE (Nenn-Gewicht mmZollT4 TC1C2L5LLweite)g/1 St.Bestellzeichen*CF 61/4G 1/87/16-20 UNF191948.040.03.589 4RHZ42EDMXS 420 85/16G 1/41/2-20 UNF222459.047.05.5156 5-4RHZ42EDMXS 420 103/8G 1/49/16-18 UNF242762.050.07.5190 6RHZ42EDMXS 420 121/2G 3/83/4-16 UNF273266.054.09.5278 8RHZ42EDMXS 420 14, 15, 165/8G 1/27/8-14 UNF323674.060.011.5348 10RHZ42EDMXS 350 18, 203/4G 3/41 1/16-12 UN414682.566.515.0634 12RHZ42EDMXS 350 251G 11 5/16-12 UN465089.571.519.0863 16RHZ42EDMXS 280 28, 30, 321 1/4G 1 1/41 5/8-12 UN6060102.082.024.01397 20RHZ42EDMXS 250 35, 381 1/2G 1 1/21 7/8-12 UN6570115.093.029.02001 24RHZ42EDMXS 210

Material Kennbuchstaben Oberfläche und Material 4RhZ42EDMXSCF

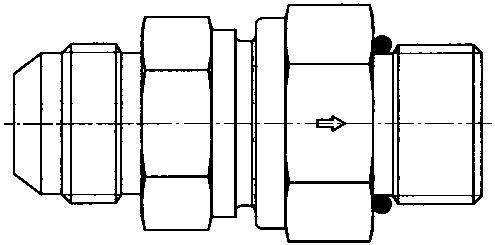

RHV5OMXS Rückschlagventil

UN/UNF Einschraubzapfen / O-Ring (ISO 11926) / Triple-Lok® 37° Bördelanschluss

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF

Material Kennbuchstaben Oberfläche und Material

RhV5OMXSCF NBR

Ventile P32

Katalog 4100/DE

Rohr Gewinde PN Außen-Ø Gewinde JIC DN (bar)1) UNF SAE (Nenn-Gewicht mmZollT5 TC1C2L5LLweite)g/1 St.Bestellzeichen*CF 61/47/16-20 UNF7/16-20 UNF191949.538.53.592 4RHV5OMXS 420 85/161/2-20 UNF1/2-20 UNF222456.545.55.5165 5RHV5OMXS 420 103/89/16-18 UNF9/16-18 UNF242759.547.57.5191 6RHV5OMXS 420 121/23/4-16 UNF3/4-16 UNF273266.552.59.5277 8RHV5OMXS 420 14, 15, 165/87/8-14 UNF7/8-14 UNF323675.059.011.5366 10RHV5OMXS 350 18, 203/41 1/16-12 UN1 1/16-12 UN414684.065.515.0631 12RHV5OMXS 350 2511 5/16-12 UN1 5/16-12 UN465088.069.519.0863 16RHV5OMXS 280 28, 30, 321 1/41 5/8-12 UN1 5/8-12 UN606099.581.024.01403 20RHV5OMXS 250 35, 381 1/21 7/8-12 UN1 7/8-12 UN6570109.591.029.01969 24RHV5OMXS 210

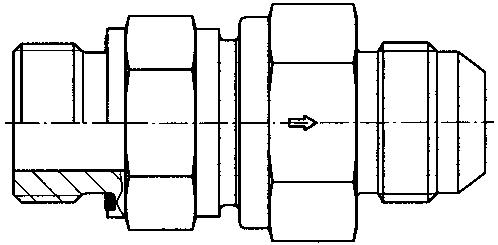

RHZ5OMXS Rückschlagventil

Triple-Lok® 37° Bördelanschluss / UN/UNF Einschraubzapfen – O-Ring (ISO 11926)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF

Material Kennbuchstaben Oberfläche und Material

4RhZ5OMXSCF NBR

P Ventile P33

Katalog 4100/DE

Rohr Gewinde PN Außen-Ø Gewinde JIC DN (bar)1) UNF SAE (Nenn-Gewicht mmZollT5 TC1C2L5LLweite)g/1 St.Bestellzeichen*CF 61/47/16-20 UNF7/16-18 UNF191949.538.53.591 4RHZ5OMXS 420 85/161/2-20 UNF1/2-20 UNF222456.545.55.5161 5RHZ5OMXS 420 103/89/16-18 UNF9/16-18 UNF242759.547.57.5190 6RHZ5OMXS 420 121/23/4-16 UNF3/4-16 UNF273266.552.59.5278 8RHZ5OMXS 420 14, 15, 165/87/8-14 UNF7/8-14 UNF323675.059.011.5348 10RHZ5OMXS 350 18, 203/41 1/16-12 UN1 1/16-12 UN414684.065.515.0634 12RHZ5OMXS 350 2511 5/16-12 UN1 5/16-12 UN465088.069.519.0863 16RHZ5OMXS 280 28, 30, 321 1/41 5/8-12 UN1 5/8-12 UN6060107.081.024.01397 20RHZ5OMXS 250 35, 381 1/21 7/8-12 UN1 7/8-12 UN6570109.591.029.02001 24RHZ5OMXS 210

RHV82EDMXS Rückschlagventil

Metr. Einschraubzapfen – ED (ISO 9974) / Triple-Lok® 37° Bördelanschluss

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF

Material Kennbuchstaben Oberfläche und Material

4M10RhV82EDMXSCF NBR

Ventile P34

Katalog 4100/DE

Rohr Gewinde PN Außen-Ø GewindeJIC DN (bar)1) metrischSAE (Nenn-Gewicht mmZollT82 TC1C2L5LLweite)g/1 St.Bestellzeichen*CF 61/4M 10×1.07/16-20 UNF191948.040.03.589 4M10RHV82EDMXS 420 85/16M 12×1.51/2-20 UNF222459.547.55.5157 5M12RHV82EDMXS 420 103/8M 14×1.59/16-18 UNF242762.050.07.5195 6M14RHV82EDMXS 420 121/2M 16×1.53/4-16 UNF273267.055.09.5274 8M16RHV82EDMXS 420 14, 15, 165/8M 18×1.57/8-14 UNF323673.561.511.5369 10M18RHV82EDMXS 350 18, 203/4M 27×2.01 1/16-12 UN414684.568.515.0628 12M27RHV82EDMXS 350 251M 33×2.01 5/16-12 UN465089.571.519.0867 16M33RHV82EDMXS 280 28, 30, 321 1/4M 42×2.01 5/8-12 UN6060102.082.024.01409 20M42RHV82EDMXS 250 35, 381 1/2M 48×2.01 7/8-12 UN6570113.091.029.01970 24M48RHV82EDMXS 210

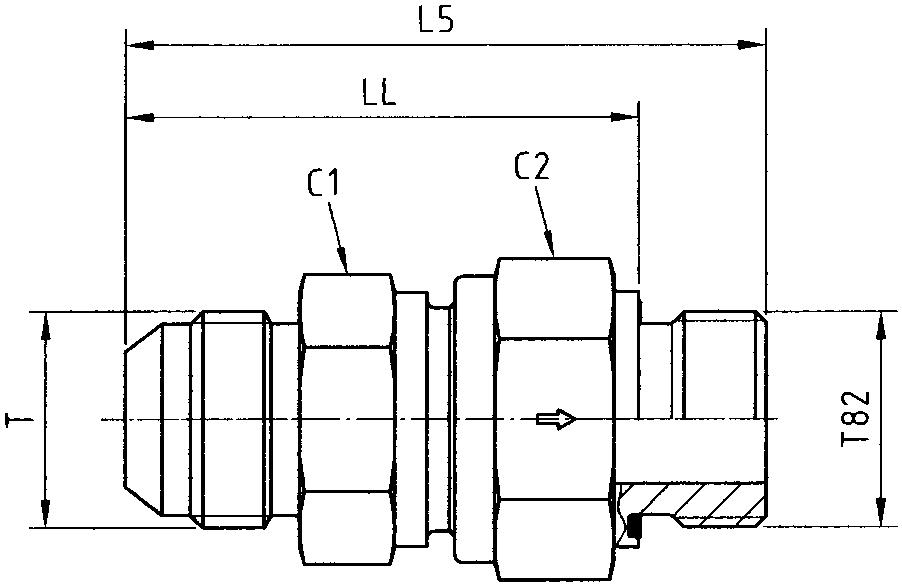

RHZ82EDMXS Rückschlagventil

Triple-Lok® 37° Bördelanschluss / Metr. Einschraubzapfen – ED (ISO 9974)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF

Material Kennbuchstaben Oberfläche und Material

4M10RhZ82EDMXSCF NBR

P Ventile P35

Katalog 4100/DE

Rohr Gewinde PN Außen-Ø GewindeJIC DN (bar)1) metrischSAE (Nenn-Gewicht mmZollT82 TC1C2L5LLweite)g/1 St.Bestellzeichen*CF 61/4M 10×1.07/16-20 UNF191948.040.03.589 4M10RHZ82EDMXS 420 85/16M 12×1.51/2-20 UNF222459.547.55.5156 5M12RHZ82EDMXS 420 103/8M 14×1.59/16-18 UNF242762.050.07.5195 6M14RHZ82EDMXS 420 121/2M 16×1.53/4-16 UNF273266.054.09.5272 8M16RHZ82EDMXS 420 14, 15, 165/8M 18×1.57/8-14 UNF323671.559.511.5352 10M18RHZ82EDMXS 350 18, 203/4M 27×2.01 1/16-12 UN414682.566.515.0608 12M27RHZ82EDMXS 350 251M 33×2.01 5/16-12 UN465089.571.519.0965 16M33RHZ82EDMXS 280 28, 30, 321 1/4M 42×2.01 5/8-12 UN6060102.082.024.01396 20M42RHZ82EDMXS 250 35, 381 1/2M 48×2.01 7/8-12 UN6570115.093.029.01807 24M48RHZ82EDMXS 210

Technische Daten Kugelhähne

Leckagerate

0 Tropfen/Blasen pro min. (DIN EN 12266 and ISO 5208)

Die Druckangabe PN für Absperrventile und Kugelhähne berücksichtigen den Designfaktor 1.5 (entsprechend DIN EN 12266 und ISO 5208) für den Körper und 1,1 für den Schaltkugelsitz.

Stahl Kugelhähne

Werkstoffe:

Gehäuse: Stahl Cr(VI)-frei verzinkt

Schaltkugel: Stahl hartverchromt

Schaltwelle: Stahl Cr(VI)-frei verzinkt

Dichtungen:

Schaltkugeldichtung: POM

Schaltwellendichtung: NBR

Je nach Einsatzbedingungen sind andere Dichtungskombinationen verfügbar.

Temperaturbereich:*

–10 bis +100°C.

Edelstahl Kugelhähne

Werkstoffe:

Gehäuse: Edelstahl

Schaltkugel: Edelstahl

Verbindungsteile: Edelstahl

Dichtungen:

Schaltkugeldichtung: POM

Schaltwellendichtung: NBR

Je nach Einsatzbedingungen sind andere Dichtungskombinationen verfügbar.

Temperaturbereich:

–30 up to +100°C.

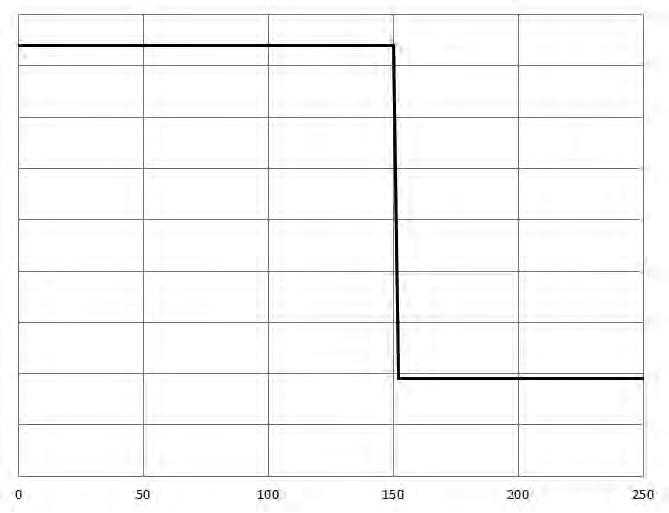

(Achtung! Druckabschläge, Seiten P37ff, sind zu beachten).

Einsatzbereiche:

Geeignet für Hydrauliköl. Schmieröl und leichtes Heizöl. Andere Medien und Einsatzbedingungen auf Anfrage*

Achtung!

Bitte beachten Sie die zulässigen Druckangaben der Rohrverbindung. Kugelhähne sind nicht zur Verwendung als Drossel zugelassen.

*Anmerkungen:

Zertifikate und Abnahmen

auf Anfrage

3.1 Materialzertifikat (DIN EN 10204)

3.1 Drucktest (DIN EN 10204)

3.2 Zertifikat (DIN EN 10204)

DNV/GL ABS

Andere Zertifikate auf Anfrage.

Weiteres Anbau-Zubehör und Sonderausführungen

auf Anfrage

Abschließvorrichtungen (P51)

handhebel

Stellmotoren

Endschalter

Kugelhähne für Gasanwendungen

Kugelhahn-Kombinationen

hochdruck-/hochtemperatur Kugelhähne

Fire safe/ATEX

Kundenspezifische Sonderblöcke

Zur Abklärung der Eignung der Kugelhähne für abweichende Medien und Einsatzbedingungen bitte wir um folgende Angaben: Systemdruck, Medium, Temperatur, mögliche Druckspitzen im System (mit Druckangabe und Häufigkeit) und mögliche Schaltung unter Differenzdruck.

Kugelhähne P36

4100/DE

Katalog

Materialeigenschaften

Material des Gehäuses, der Anschlüsse, der Kugel und der Schaltwelle

Druckabschläge in % in Abhängigkeit der zulässigen Betriebstemperatur in °C

-60°-50°-40°-30°-20°-10°0°+20°+80°+100°+120°+130°+150°+200°

Dichtungsmaterial der Kugel

Druckabschläge in % in Abhängigkeit der zulässigen Betriebstemperatur in °C

-60°-50°-40°-30°-20°-10°0°+20°+80°+100°+120°+130°+150°+200°

POM 0%

PEEK natural (ungefüllt)

PEEK (Grafit gefüllt)

siehe separates Diagramm auf Seite P38

PTFE siehe separates Diagramm auf Seite P38

Dichtungsmaterial der Schaltwelle und der Anschlüsse

Druckabschläge in % in Abhängigkeit der zulässigen Betriebstemperaturen in °C

-60°-50°-40°-30°-20°-10°0°+20°+80°+100°+120°+130°+150°+200°

siehe separates Diagramm auf Seite P38

Zulässige Betriebstemperatur

Betriebstemperatur nicht zulässig

Beispiel

PN = 420 bar

Körper: 1.4571

KH18LPEEK/FKM71X

Kugelsitz: PEEK (Grafit gefüllt)

O-Ring: FKM

Einsatztemperatur: max +180°C

Druckabschlag Körper: 11%

Druck Kugelsitz: 95 bar

Druckabschlag O-Ring: 0%

Resultat:

Pmax(180°C) = 95bar

P Kugelhähne

P37

Katalog 4100/DE

Automatenstahl 0% Niedrig legierter Stahl 25% 0% Edelstahl 0% 11% Duplex 0% 20%

NBR 0% FKM 0% EPDM 0%

PTFE

Kugelhähne

PEEK/PTFE Druck- / Temperatur-Diagramm

PEEK für Kugeldichtung

Druck [bar]

PTFE für Schaltkugeldichtung, Schaltwellendichtung, Adapter

Druck [bar]

Temperatur [°C]

PTFE (glasfaserverstärkt) für Schaltkugeldichtung

PDruck [bar]

Temperatur [°C]

Katalog 4100/DE

P38

= 95 bar

Pmax

Tmin

P Kugelhähne P39

Katalog 4100/DE

KH 2-Wege Kugelhahn Stahl

EO 24° Anschluss

Bestellzeichen-Ergänzungen

1 1 2 2 3 3 4 4 5 5 6 6 A A B B C C D D Änderungen Datum Name Bearb. Gepr. Änderungen vorbehalten Freimaßtoleranz nach DIN 2768-1-m Oberfläche nach DIN/ISO1302 entstanden aus: Datum Name Dateiname Artikel Nr.: Zeichnungs Nr.: Werkstoff, bzw. -kombination: Maßstab Position Menge Zust. Index: SKI-03406-03.idw 08.03.17 nupadhyaya 2 Wege Kugelhahn DN6 KH1/4X 000 1:1 Blatt:1 1 1123 BKHR-DN6-G1/4-Br 500 bar -20°C+100°C Einsatz-Temperaturbereich: bis PN: Hahnschlüssel wird montiert mitgeliefert U2 S4 Ø D 2 2 3 3 4 4 5 5 6 6 A B C D Änderungen Gepr. Änderungen Freimaßtoleranz Oberfläche nach entstanden aus: SKI-03423-000-3.idw nupadhyaya Hahnschlüssel wird montiert mitgeliefert U2 Ø D S4 1 1 2 2 3 3 4 4 5 5 6 6 A A B B C C D D Änderungen Datum Name Bearb. Gepr. Änderungen vorbehalten Freimaßtoleranz nach DIN 2768-1-m Oberfläche nach DIN/ISO1302 entstanden aus: Datum Name Dateiname Artikel Nr.: Zeichnungs - Nr.: Werkstoff, bzw. -kombination: Maßstab Position Menge Zust. Index: SKI-03406-02.idw 08.03.17 nupadhyaya 2 Wege Kugelhahn DN6 KH1/4X 000 2:1 Blatt:1 / 1 1123 BKHR-DN6-G1/4-Br 500 bar -20°C+100°C Einsatz-Temperaturbereich: bis PN: Hahnschlüssel wird montiert mitgeliefert L1 L5 S1 L 3 L 4 S3 S2 L0 D N Ø D L 2 U1 3 3 4 4 5 5 6 6 A B C D Änderungen Datum Name Bearb. Gepr. Änderungen vorbehalten Freimaßtoleranz nach DIN 2768-1-m Oberfläche nach DIN/ISO1302 entstanden aus: Datum Dateiname Zust. SKI-03414-000-2.idw 29.03.17 nupadhyaya Hahnschlüssel wird montiert mitgeliefert DN ØD L0 L1 U1 L2 L3 L4 L5 S1 S3 S2 DN 4-25 DN 32-50

Kugelhähne P40

D Bau- a Gewicht PN ReiheDNL0L1L2L3L4L5U1U2S1S2S3S4g/1 St.Bestellzeichen (bar) L1)0646736.09.52554.57653827192014195 KH06LCFX 500 0866736.09.52554.57653827192017190 KH08LCFX 500 1087545.014.53567.510061908243019420 KH10LCFX 500 12107545.014.53567.510061908243022410 KH12LCFX 500 15138351.017.04093.0113699910303527631 KH15LCFX 500 18168250.020.04598.0113679910364532850 KH18LCFX 420 22209960.024.055120.017184116144145361210 KH22LCFX 420 282510870.026.060125.017193126145055411750 KH28LCFX 420 3532/2511670.026.060125.017195138145055501820 KH35LDN25CFX 420 353212179.049.595188.02281001431760Ø99504888 KH35LCFX 420 4240/2512170.026.060125.017199144145555601940 KH42LDN25CFX 420 424011877.554.5105198.0228961411775Ø109605590 KH42LCFX 420 S2)0857336.09.52554.57659887192019214 KH08SCFX 500 1067336.09.52554.57658907192022220 KH10SCFX 500 1287745.014.53567.510062948243024430 KH12SCFX 500 14108145.014.53567.5100651008243027440 KH14SCFX 500 16138751.017.04093.01137010610303530649 KH16SCFX 500 20169050.020.04598.01136911210364536900 KH20SCFX 420 252010760.024.055120.017183131144145461290 KH25SCFX 420 302512070.026.060125.017193146145055501880 KH30SCFX 420 3832/2513470.026.060125.0171102163145555601950 KH38SDN25CFX 420 383212773.049.595188.0228951561760Ø99604740 KH38SCFX 420

Katalog 4100/DE 1) L = Leichte Baureihe; 2) S = Schwere Baureihe PN (bar) = PN (MPa) 10 Lieferung ohne Mutter und Schneidring.

Material

Beispiel

Stahl. verzinkt. Cr(VI)-freiCF Kh06LCFX POM / NBR

Kennbuchstaben Oberfläche und Material

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

KH 2-Wege Kugelhahn Edelstahl

EO 24°

Bestellzeichen-Ergänzungen

P 1 1 2 2 3 3 4 4 5 5 6 6 A B C D Änderungen Datum Name Bearb. Gepr. Änderungen vorbehalten Freimaßtoleranz nach DIN 2768-1-m Oberfläche nach DIN/ISO1302 entstanden aus: Datum Name Dateiname Artikel - Nr.: Zeichnungs - Nr.: Werkstoff, bzw. -kombination: Maßstab Position Menge Zust. Index: SKI-03406--23.idw 12.05.17 nupadhyaya 2 Wege Kugelhahn DN6 KH1/4X 000 4:5 Blatt:1 1 1123 BKHR-DN6-G1/4-Br 500 bar -20°C+100°C Einsatz-Temperaturbereich: bis PN: Hahnschlüssel wird montiert mitgeliefert S4 U2 Ø D 2 2 3 3 4 4 5 5 6 6 A B C D Änderungen Datum Name Bearb. Gepr. Änderungen vorbehalten Freimaßtoleranz nach DIN 2768-1-m Oberfläche nach DIN/ISO1302 entstanden aus: Datum Name Dateiname Zust. SKI-03406-22.idw 12.05.17 nupadhyaya 500 bar -20°C+100°C Einsatz-Temperaturbereich: bis PN: Hahnschlüssel wird montiert mitgeliefert S4 Ø D U2 1 1 2 2 3 3 4 4 5 5 6 6 A A B B C C D D Änderungen Datum Name Bearb. Gepr. Änderungen vorbehalten Freimaßtoleranz nach DIN 2768-1-m Oberfläche nach DIN/ISO1302 entstanden aus: Datum Name Dateiname Artikel - Nr.: Zeichnungs - Nr.: Werkstoff, bzw. -kombination: Maßstab Position Menge Zust. Index: SKI-03406-17.idw 12.05.17 nupadhyaya 2 Wege Kugelhahn DN6 KH1/4X 000 1:1 Blatt:1 1 1123 BKHR-DN6-G1/4-Br 500 bar -20°C+100°C Einsatz-Temperaturbereich: bis PN: Hahnschlüssel wird montiert mitgeliefert S2 S3 S1 L1 L0 L 2 L 3 L 4 L5 D N Ø D U1 2 2 3 3 4 4 5 5 6 6 A B C D Änderungen Datum Name Bearb. Gepr. Änderungen vorbehalten Freimaßtoleranz nach DIN 2768-1-m Oberfläche nach DIN/ISO1302 entstanden aus: Datum Name Dateiname Artikel Nr.: Zeichnungs - Nr.: Werkstoff, bzw. Maßstab Zust. SKI-03406-21.idw 12.05.17 nupadhyaya 2 Wege KH1/4X 3:4 BKHR-DN6-G1/4-Br 500 bar -20°C+100°C Einsatz-Temperaturbereich: bis PN: Hahnschlüssel wird montiert mitgeliefert L1 L0 L 2 L 3 L 4 L5 D N S2 S3 S1 Ø D U1 DN 4-25 DN 32-50 Kugelhähne P41 Katalog 4100/DE D PN Bau- a Gewicht (bar) ReiheDNL0L1L2L3L4L5U1U2S1S2S3S4g/1 St.Bestellzeichen71 L1)0647341.513.530.05480.058.5887223014391 KH06L71X 500 0867341.513.530.05480.058.5887223017392 KH08L71X 500 1088753.018.040.082132.573.01028304019833 KH10L71X 500 12108753.018.040.082132.573.01028304022812 KH12L71X 500 15129155.021.045.087132.576.5107103245271018 KH15L71X 500 18129155.021.045.087132.575.5108103245321059 KH18L71X 500 222010565.031.065.0118190.089.5122144665362427 KH22L71X 400 282511271.038.075.0128190.096.5130145075413313 KH28L71X 400 353214586.045.093.0174320.0123.51671970Ø100506230 KH35L71X 400 424015092.052.0104.5185320.0127.51731980Ø110607706 KH42L71X 400 S2)0847641.513.530.05480.061.5917223019390 KH08S71X 500 1067641.513.530.05480.060.5917223022406 KH10S71X 500 1288953.018.040.082132.574.01068304024855 KH12S71X 500 14109353.018.040.082132.577.01128304027850 KH14S71X 500 16129655.021.045.087132.578.5115103245301050 KH16S71X 500 20129955.021.045.087132.577.5121103245361090 KH20S71X 500 252011365.031.065.0118190.088.5137144665462490 KH25S71X 400 302512471.038.075.0128190.096.5150145075503430 KH30S71X 400 383214586.045.093.0174320.0112.51741970Ø100605881 KH38S71X 400

PN (bar)

Lieferung ohne Mutter und

1) L = Leichte Baureihe; 2) S = Schwere Baureihe = PN (MPa) 10

Schneidring.

Anschluss

Material Kennbuchstaben Oberfläche und Material Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Edelstahl71 Kh06L71X POM / NBR

KH 2-Wege BSPP Kugelhahn Stahl

Zöll. Innengewinde (ISO 1179-1)

Bestellzeichen-Ergänzungen

1 1 2 2 3 3 4 4 5 5 6 6 A A B B C C D D Änderungen Datum Name Bearb. Gepr. Änderungen vorbehalten Freimaßtoleranz nach DIN 2768-1-m Oberfläche nach DIN/ISO1302 entstanden aus: Datum Name Dateiname Artikel - Nr.: Zeichnungs - Nr.: Werkstoff, bzw. -kombination: Maßstab Position Menge Zust. Index: SKI-03406-01.idw 08.03.17 nupadhyaya 2 Wege Kugelhahn DN6 KH1/4X 000 2:1 Blatt:1 1 1123 BKHR-DN6-G1/4-Br 500 bar -20°C+100°C Einsatz-Temperaturbereich: bis PN: Hahnschlüssel wird montiert mitgeliefert L1 L5 S1 L 3 L 4 S3 S2 L0 D N T 1 L 2 L6 3 3 4 4 5 5 6 6 A B C D Änderungen Datum Name Zust. Hahnschlüssel wird L1 L0 L 3 L 2 L5 D N T 1 S3 S2 S1 L6 L7 L 4 DN 4-25 DN 32-50 Kugelhähne P42 Katalog 4100/DE Gewicht PN T1DNL0L1L2L3L4L5L6L7S1S2S3g/1 St.Bestellzeichen(bar) G 1/8569369.52554.57612–71920220 KH1/8CFX 500 G 1/4669369.52554.57612–71920210 KH1/4CFX 500 G 3/810734514.53567.510014–82430430 KH3/8CFX 500 G 1/213825117.04093.011315–103035670 KH1/2CFX 500 G 5/816885020.04598.011318–103645973 KH5/8CFX 420 G 3/420936024.055120.017118–1441451280 KH3/4CFX 420 G 1251157026.060125.017120–1450551982 KH1CFX 420 G 1 1/4321108049.595188.022822551760Ø994888 KH11/4CFX 420 G 1 1/432/251347026.060125.017122–1450552066 KH11/4DN25CFX 420 G 1 1/2401148254.5105198.022824571775Ø1096330 KH11/2CFX 420 G 1 1/240/251397026.060125.017124–1455552200 KH11/2DN25CFX 420 G 25013310062.0120212.030626651785Ø1249220 KH2CFX 420 PN (bar) = PN (MPa) 10

Material Kennbuchstaben Oberfläche und Material Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF Kh1/8CFX POM / NBR

KH 2-Wege BSPP Kugelhahn Edelstahl

Zöll. Innengewinde (ISO 1179-1)

Bestellzeichen-Ergänzungen

P43 Katalog 4100/DE GewichtBestell-PN (bar) T1DNL0L1L2L3L4L5L6S1S2S3g/1

G 1/846941.513.530.05480.011.072230420 KH1/871X 500 G 1/467541.513.530.05480.014.072230427 KH1/471X 500 G 3/8108653.018.040.082132.514.083040902 KH3/871X 500 G 1/2129255.021.045.087132.516.01032451100 KH1/271X 500 G 3/42011165.031.065.0118190.018.01446652699 KH3/471X 400 G 12512271.038.075.0128190.020.01450753620 KH171X 400 G 1 1/43211086.045.093.0174320.024.01970Ø1005688 KH11/471X 400 G 1 1/24012092.052.0104.5185320.026.01980Ø1107379 KH11/271X 400 G 25014097.059.5119.5201320.027.51995Ø12510086 KH271X 400 PN (bar) = PN (MPa) 10

Kugelhähne

St.zeichen71

Kennbuchstaben Oberfläche und Material Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Edelstahl71 Kh1/871X POM / NBR

Material

KH 2-Wege NPT Kugelhahn Stahl

NPT Innengewinde (SAE 476)

Bestellzeichen-Ergänzungen

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

1 1 2 2 3 3 4 4 5 5 6 6 A A B B C C D D Änderungen Datum Name Bearb. Gepr. Änderungen vorbehalten Freimaßtoleranz nach DIN 2768-1-m Oberfläche nach DIN/ISO1302 entstanden aus: Datum Name Dateiname Artikel Nr.: Zeichnungs - Nr.: Werkstoff, bzw. -kombination: Maßstab Position Menge Zust. Index: SKI-03406-04.idw 08.03.17 nupadhyaya 2 Wege Kugelhahn DN6 KH1/4X 000 2:1 Blatt:1 1 1123 BKHR-DN6-G1/4-Br 500 bar -20°C+100°C Einsatz-Temperaturbereich: bis PN: Hahnschlüssel wird montiert mitgeliefert L1 L5 S1 L 3 L 4 S3 S2 L 2 D N T 1 L6 L0 3 3 4 4 5 5 6 6 A B C D Änderungen Zust. Hahnschlüssel L1 L 3 L 4 L5 S3 S2 S1 D N T 1 L 2 L0 L7 L6 DN 4-25 DN 32-50 Kugelhähne P44 Katalog 4100/DE GewichtBestell-PN T1DNL0L1L2L3L4L5L6L7S1S2S3g/1 St.zeichen(bar) 1/8-27 NPT569369.52555767.0–71920225 KH1/8NPTCFX 500 1/4-18 NPT669369.525557611.0–71920210 KH1/4NPTCFX 500 3/8-18 NPT10734514.5356810011.5–82430430 KH3/8NPTCFX 500 1/2-14 NPT13825117.0409311315.0–103035670 KH1/2NPTCFX 500 3/4-14 NPT20936024.05512017116.0–1441451300 KH3/4NPTCFX 420 1-11.5 NPT251157026.06012517119.0–1450552000 KH1NPTCFX 420 1 1/4-11.5 NPT321108049.59518822819.5551760Ø994888 KH11/4NPTCFX 420 1 1/2-11.5 NPT401148254.510519822819.5571775Ø1095590 KH11/2NPTCFX 420 2-11.5 NPT5013310062.012021230622.0651785Ø1249220 KH2NPTCFX 420 PN (bar) = PN (MPa) 10

Material Kennbuchstaben Oberfläche und Material Stahl. verzinkt. Cr(VI)-freiCF Kh1/8NPTCFX POM / NBR

KH 2-Wege NPT Kugelhahn Edelstahl

NPT Innengewinde (SAE 476)

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Edelstahl71 Kh1/8NPT71X POM / NBR

Kugelhähne

KH 3-Wege Kompakt Kugelhahn Stahl

EO 24° Anschluss

3-Wege Kugelhähne werden standardmäßig als L-Version geliefert. Alternative Ausführungen auf Anfrage. Druckbeaufschlagung darf nur über den mittleren Anschluss erfolgen (Anschluss 2).

1) L = Leichte Baureihe; 2) S = Schwere Baureihe

PN (bar) = PN (MPa) 10

Lieferung ohne Mutter und Schneidring.

Bestellzeichen-Ergänzungen

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF

Material Kennbuchstaben Oberfläche und Material

POM / NBR

1 1 2 2 3 3 4 4 5 5 6 6 A A B B C C D D Änderungen Gepr. Änderungen vorbehalten Freimaßtoleranz nach DIN 2768-1-m nach DIN/ISO1302 entstanden aus: Datum Name Zeichnungs Nr.: Werkstoff, bzw. -kombination: Maßstab Position Menge Index: SKI-03406-08.idw 10.04.17 nupadhyaya 2 Wege Kugelhahn DN6 KH1/4X 000 3:2 Blatt:1 1 1123 BKHR-DN6-G1/4-Br L1 L 3 L 4 L5 B1 B2 L0 D N S2 S3 S1 Ø D U1 B3 L 2 1 1 2 2 3 3 4 4 5 5 6 6 A A B B C C D D Änderungen Bearb. Gepr. Änderungen nach DIN 2768-1-m Oberfläche DIN/ISO1302 Datum Name Zeichnungs Nr.: Werkstoff, bzw. -kombination: Maßstab Position Menge nupadhyaya 2 Wege Kugelhahn DN6 KH1/4X 000 5:4 Blatt:1 1 1123 BKHR-DN6-G1/4-Br B4 U2 Ø D S4

P46

4100/DE

Katalog

D Bau- a GewichtPN ReiheDNL0L1L2L3L4L5U1U2B1B2B3B4S1S2S3S4g/1St.Bestellzeichen(bar) L1)064673614.53059.576538212.033.526.541.07193014320 KH3/2-06LCFX 500 086673614.53059.576538212.033.526.541.07193017320 KH3/2-08LCFX 500 108754514.53567.5100619017.537.530.545.08244019550 KH3/2-10LCFX 500 1210754514.53567.5100619017.537.530.545.08244022550 KH3/2-12LCFX 500 1513835122.04598.0113699919.541.534.549.510304527890 KH3/2-15LCFX 500 1816825025.050103.0113679925.041.033.549.5103650321050 KH3/2-18LCFX 400 2220996029.060125.01718411623.551.043.558.0144155361610 KH3/2-22LCFX 400 28251087031.065130.01719312630.054.046.563.0145065412270 KH3/2-28LCFX 400 3532/251167031.065130.01719513830.058.047.569.5145065502480 KH3/2-35LDN25CFX 400 4240/251217031.065130.01719914430.060.549.571.5145565602600 KH3/2-42LDN25CFX 400 S 2)085733614.53054.576598812.036.529.544.07193019350 KH3/2-08SCFX 500 106733614.53054.576589012.036.529.045.07193022350 KH3/2-10SCFX 500 128774514.53567.5100629417.538.531.047.08244024570 KH3/2-12SCFX 500 1410814514.53567.51006510017.540.532.550.08244027570 KH3/2-14SCFX 500 1613875122.04598.01137010619.543.535.053.010304530910 KH3/2-16SCFX 500 2016905025.050103.01136911225.045.034.556.0103650361120 KH3/2-20SCFX 400 25201076029.060125.01718313123.555.043.065.5144155461720 KH3/2-25SCFX 400 30251207031.065130.01719314630.060.046.573.0145065502440 KH3/2-30SCFX 400 3832/251347031.065130.017110216330.067.051.081.5145565602950 KH3/2-38SDN25CFX 400

Kh3/2-06LCFX

KH 3-Wege Kompakt Kugelhahn Edelstahl

EO 24° Anschluss

3-Wege Kugelhähne werden standardmäßig als L-Version geliefert. Alternative Ausführungen auf Anfrage. Druckbeaufschlagung darf nur über den mittleren Anschluss erfolgen (Anschluss 2).

1) L = Leichte Baureihe; 2) S = Schwere Baureihe PN (bar) = PN (MPa) 10 Lieferung ohne Mutter und Schneidring.

Bestellzeichen-Ergänzungen

Dichtungswerkstoff

zusätzl. Kennbuchstaben erforderlich)

D Bau- a GewichtPN ReiheDNL0L1L2L3L4L4aL5U1B1B2B3B4S1S2S3S4g/1St.Bestellzeichen(bar) L1)064674013.533821155313.050.043.057.592247.514500 KH3/2-06L71X 500 086674013.533821155313.051.544.559.592247.517520 KH3/2-08L71X 500 108744013.533821156013.052.545.560.592247.519540 KH3/2-10L71X 500 1210744317.538861156016.055.548.563.092752.022730 KH3/2-12L71X 500 1513824819.040891156817.560.553.568.593057.027850 KH3/2-15L71X 500 1816824819.040891156717.561.554.070.593057.032890 KH3/2-18L71X 500 22201016224.557792008624.571.564.080.5144172.0361870 KH3/2-22L71X 315 28251086629.565872009329.081.574.090.5145085.5412450 KH3/2-28L71X 315 35251126629.565872009129.085.074.596.0145086.0502900 KH3/2-35L71X 315 S2)084734013.533821155913.056.549.564.592247.519520 KH3/2-08S71X 500 106734013.533821155813.056.549.065.592247.522540 KH3/2-10S71X 500 128764013.533821156113.058.551.067.592247.524560 KH3/2-12S71X 500 1410804317.538861156416.062.554.572.092752.027730 KH3/2-14S71X 500 1613864819.040891156917.566.558.076.593057.030860 KH3/2-16S71X 500 2013904819.040891156917.570.560.081.593257.036940 KH3/2-20S71X 500 25201096224.557792008524.582.570.594.5144172.0461950 KH3/2-25S71X 315 30251206629.565872009329.093.580.0106.5145085.5502650 KH3/2-30S71X 315 3832/251246629.565872009229.099.083.0114.0145586.0603100 KH3/2-38SDN2571X 315

Material Kennbuchstaben Oberfläche und Material Beispiel Standard-

Edelstahl 71 Kh3/2-06L71X POM / NBR

(keine

Kugelhähne

KH 3-Wege Kompakt BSPP Kugelhahn Stahl

Zöll. Innengewinde (ISO 1179-1)

3-Wege Kugelhähne werden standardmäßig als L-Version geliefert. Alternative Ausführungen auf Anfrage. Druckbeaufschlagung darf nur über den mittleren Anschluss erfolgen (Anschluss 2).

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Stahl. verzinkt. Cr(VI)-freiCF

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

P48

Gewicht PN T1DNL0L1L2L3L4L5L6B1B2S1S2S3g/1 St.Bestellzeichen(bar) G 1/85693614.53059.5761212.034.571930370 KH3/2-1/8CFX 500 G 1/46693614.53059.5761212.034.571930340 KH3/2-1/4CFX 500 G 3/810734514.53567.51001417.536.582440570 KH3/2-3/8CFX 500 G 1/213825122.04598.01131519.541.0103045940 KH3/2-1/2CFX 500 G 5/816885025.050103.01131825.044.01036501240 KH3/2-5/8CFX 400 G 3/420936029.060125.01711823.548.01441551720 KH3/2-3/4CFX 400 G 1251157031.065130.01712030.057.51450652650 KH3/2-1CFX 400 G 1 1/432/251347031.065130.01712230.067.01450652710 KH3/2-11/4DN25CFX 400 G 1 1/240/251397031.065130.01712430.069.51455652910 KH3/2-11/2DN25CFX 400 PN (bar) = PN (MPa) 10

Katalog 4100/DE

Kh3/2-1/8CFX

POM / NBR

KH 3-Wege Kompakt BSPP Kugelhahn Edelstahl

Zöll. Innengewinde (ISO 1179-1)

3-Wege Kugelhähne werden standardmäßig als L-Version geliefert. Alternative Ausführungen auf Anfrage. Druckbeaufschlagung darf nur über den mittleren Anschluss erfolgen (Anschluss 2).

Bestellzeichen-Ergänzungen

P 1 1 2 2 3 3 4 4 5 5 6 6 A A B B C C D D Änderungen Datum Name Bearb. Gepr. Änderungen vorbehalten Freimaßtoleranz nach DIN 2768-1-m Oberfläche nach DIN/ISO1302 entstanden aus: Datum Name Dateiname Artikel - Nr.: Zeichnungs - Nr.: Werkstoff, bzw. -kombination: Maßstab Position Menge Zust. Index: SKI-03406-11.idw 12.04.17 nupadhyaya 2 Wege Kugelhahn DN6 KH1/4X 000 5:4 Blatt:1 / 1 1123 BKHR-DN6-G1/4-Br L1 L 4 L 3 S1 S2 S3 L0 L6 T 1 D N L 2 L5 B1 B2 L6 L 4 a Kugelhähne P49 Katalog 4100/DE GewichtBestell-PN T1DNL0L1L2L3L4L4aL5L6B1B2S1S2S3g/1 St.zeichen(bar) G 1/85694013.533.082 11510.013.034.592247.5550 KH3/2-1/871X 500 G 1/46694013.533.082 11514.013.034.592247.5550 KH3/2-1/471X 500 G 3/810724317.538.086 11514.016.036.092752.0770 KH3/2-3/871X 500 G 1/213834819.040.089 11516.517.539.593057.0900 KH3/2-1/271X 500 G 3/420956224.557.07920018.024.547.5144172.01950 KH3/2-3/471X 315 G 1251136629.565.08720020.029.056.5145085.52400 KH3/2-171X 315 G 1 1/4301118139.084.511532022.039.055.0176094.05400 KH3/2-11/471X 350 G 1 1/23813010453.0106.013632024.053.065.01775118.09400 KH3/2-11/271X 350 G 24815011858.0116.014632026.058.075.01795133.013000 KH3/2-271X 350 PN (bar) = PN (MPa) 10

Material Kennbuchstaben Oberfläche und Material Beispiel StandardDichtungswerkstoff (keine

Kenn-

Edelstahl 71 Kh3/2-1/871X POM / NBR

zusätzl.

buchstaben erforderlich)

Kugelhähne

KH 3-Wege Kompakt NPT Kugelhahn Stahl

Zöll. Innengewinde (NPT 476)

In abweichenden Maßen auch in Edelstahl erhältlich, z. B. Kh3/2-1/8NPT71X.

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF

NBR

P50

Gewicht PN T1DNL0L1L2L3L4L5L6B1B2S1S2S3g/1 St.Bestellzeichen(bar) 1/8-27 NPT5693614.53059.5767.012.034.571930370 KH3/2-1/8NPTCFX 500 1/4-18 NPT6693614.53059.57610.012.034.571930340 KH3/2-1/4NPTCFX 500 3/8-18 NPT10734514.53567.510011.517.536.582440570 KH3/2-3/8NPTCFX 500 1/2-14 NPT13825122.04598.011315.019.541.0103045940 KH3/2-1/2NPTCFX 500 3/4-14 NPT20936029.060125.017116.023.548.01441551720 KH3/2-3/4NPTCFX 400 1-11.5 NPT251157031.065130.017119.030.057.51450652650 KH3/2-1NPTCFX 400 1 1/4-11.5 NPT32/251347031.065130.017119.530.067.01450652710 KH3/2-11/4NPTDN25CFX 400 1 1/2-11.5 NPT40/251397031.065130.017119.530.069.51455652910 KH3/2-11/2NPTDN25CFX 400 PN (bar) = PN (MPa) 10

Katalog 4100/DE

Bestellzeichen-Ergänzungen Material Kennbuchstaben Oberfläche und Material Kh3/2-1/8NPTCFX POM /

3-Wege Kugelhähne werden standardmäßig als L-Version geliefert. Alternative Ausführungen auf Anfrage. Druckbeaufschlagung darf nur über den mittleren Anschluss erfolgen (Anschluss 2).

KH – Abschließvorrichtungen für 2-Wege- und Mehrwege-Kugelhähne mit schwimmender Kugel – Stahl und Edelstahl

*Abschließvorrichtungen sind nicht für 3/2 Wege Edelstahl Kugelhähne einsetzbar. Alternative Ausführung auf Anfrage.

P 1 1 2 2 3 3 4 4 5 5 6 6 A A B B C C D D Änderungen Datum Name Bearb. Gepr. Änderungen vorbehalten Freimaßtoleranz nach DIN 2768-1-m Oberfläche nach DIN/ISO1302 entstanden aus: Datum Name Dateiname Artikel Nr.: Zeichnungs Nr.: Werkstoff, bzw. -kombination: Maßstab Position Menge Zust. Index: SKI-03406-15.idw 03.05.17 nupadhyaya 2 Wege Kugelhahn DN6 KH1/4X 000 3:2 Blatt:1 / 1 1123 BKHR-DN6-G1/4-Br t1 t2 3 3 4 4 5 5 6 6 A B C D Änderungen Datum Name Bearb. Gepr. Änderungen vorbehalten Freimaßtoleranz nach entstanden Dateiname Zust. x ny z x x 1 2 3 4 5 B C D Änderungen vorbehalten Freimaßtoleranz nach DIN 2768-1-m Oberfläche nach DIN/ISO1302 Datum Name Werkstoff, bzw. -kombination: Maßstab Position Menge 1:1 1 2 3 4 3 3 4 4 5 5 6 6 A B C D Änderungen Datum Name Zust. a b c 2 3 4 Abschließvorrichtungen P51 Katalog 4100/DE

Bestellzeichen Bestellzeichen DNt1t2z y X Stahl Edelstahl 4/6 0.51.520921.5 KHLOCKINGD.SIZE1XKHLOCKINGD.SIZE171X 8/10 1.02.020926.5 KHLOCKINGD.SIZE2XKHLOCKINGD.SIZE271X 12 1.02.020929.0 KHLOCKINGD.SIZE3XKHLOCKINGD.SIZE371X 20/251.52.020944.0 KHLOCKINGD.SIZE5XKHLOCKINGD.SIZE571X 32/40/501.52.020954.0 KHLOCKINGD.SIZE6X32/40/501.51.520954.0 - KHLOCKINGD.SIZE671X 1

Anschlagscheibe 2 = Sprengring 3 = handgriff 4 = Schraube a = Arretierungsblech b = Ring c = Anschlagblech Demontage Montage

Flansch-Kugelhähne

KH-B Kugelhahn - SAE Flansch-Anschlussblock (3000/6000 PSI)

SAE Flanschanschluss (ISO 6162-1/-2)

O-Ring gehört zum Lieferumfang

Druckanwendung nur mit verbundenen Flanschen!

und Flansche sind nicht inklusive

420 125257844.084.51551712139.027.857.284.514M12M12x45-10.9M12x80-10.932.92x3.533.63 KH25B1V64CF 420 11/425329050.0100.01711712045.031.866.7100.014M12M12x45-10.9M12x90-10.937.96x3.536.25 KH32B1V65CF 420 11/232389960.0120.02143062749.536.579.4120.017M16M16x55-10.9M16x100-10.947.22x3.539.76 KH40B1V66CF 420 2384912070.0137.52323063460.044.596.8137.517M20M20x70-10.9M20x130-10.956.74x3.5314.74 KH50B1V68CF 420 PN (bar) = PN (MPa) 10

Weitere Flanschkugelhähne siehe Katalog 4162.

Bestellzeichen-Ergänzungen Material Kennbuchstaben Oberfläche und Material

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

B D N n D L7 L1 L5 S1 o-ring belongs to delivery Pressure

Screws and flanges not included 0,5 Screw 2 Screw 1 L 4 L 2 L 3 Lx Ly L x L y L6

application only with connected flanges !

P52 Katalog 4100/DE

Stahl. verzinkt. Cr(VI)-freiCF Kh12B1V62CF POM / NBR Edelstahl 71 Kh12B1V6271 POM / NBR 3000 PSI Serie SAEGewichtPN ZollDNDL1L2L3L4L5L6L7LxLyBS1MSchraube1Schraube2O-Ring(Stahl)KgBestellzeichen(bar) 1/213136830.058.01091151534.017.538.158.09M08M8x30-10.9M8x70-10.918.64x3.531.57 KH12B1V32CF 350 3/420207037.575.01461711735.022.247.675.014M10M10x30-10.9M10x80-10.924.99x3.532.76 KH20B1V33CF 350 125257844.084.51551711739.026.252.484.514M10M10x30-10.9M10x80-10.932.92x3.533.85 KH25B1V34CF 320 11/425329050.0100.01711712145.030.258.7100.014M10M10x30-10.9M10x90-10.937.96x3.536.35 KH32B1V35CF 280 11/232389960.0120.02143062149.535.769.9120.017M12M12x35-10.9M12x100-10.947.22x3.5310.40 KH40B1V36CF 210 2384912070.0137.52323062160.042.977.8137.517M12M12x35-10.9M12x120-10.956.74x3.5316.00 KH50B1V38CF 210

Beispiel

Schrauben

6000 PSI Serie SAEGewichtPN ZollDNDL1L2L3L4L5L6L7LxLyBS1MSchraube1Schraube2O-Ring(Stahl)KgBestellzeichen(bar) 1/213136830.058.01091151534.018.240.558.09M08M8x30-10.9M8x70-10.918.64x3.531.57 KH12B1V62CF 420 3/420207037.575.01461711735.023.850.875.014M10M10x35-10.9M10x80-10.924.99x3.532.73 KH20B1V63CF

Schraube 1 Schraube 2

KH-A Kugelhahn mit SAE Flanschadapter

SAE Flanschstutzen (ISO 6162-1/-2)

Auch in Edelstahl mit abweichenden Maßen erhältlich, z.B. Kh12A3271 handgriffe sind im Lieferumfang enthalten. O-Ringe sind im Lieferumfang enthalten.

Weitere Flanschkugelhähne siehe Katalog 4162.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF Kh12A62CF POM / NBR

P L 4 L5 L 3 B L1 L0 S1 L 2 L 4 a D N d D 1 t 2,7 4,5 V H L 3 B l L SW K L 2 ≤ DN25 > DN25 Absperrventile P53

3000 PSI Serie SAE Gewicht PN ZollDNL0L1L2L3L4L4aL5BD1dtS1 (Stahl)/kg Bestellzeichen (bar) 1/2131514819.040 89 1153530.225.56.890.85 KH12A32CF 350 3/4201626224.557 79 2004938.131.96.8141.87 KH20A33CF 350 1251786629.565 872005844.439.88.1142.70 KH25A34CF 315 1 1/4321918040.586 1073208150.844.68.1174.22 KH32A35CF 280 1 1/2382318550.0103 12432010060.354.18.1176.54 KH40A36CF 210 24823210059.0117 13832011871.463.69.6179.29 KH50A38CF 210 6000 PSI Serie SAE Gewicht PN ZollDNL0L1L2L3L4L4aL5BD1dtS1(Stahl)/kgBestellzeichen(bar) 1/2131514819.040 89 1153531.825.57.990.90 KH12A62CF 420 3/4201746224.557 79 2004941.331.98.9141.99 KH20A63CF 420 1252067434.570 922007047.639.89.6143.66 KH25A64CF 420 1 1/4322238040.586 1073208154.044.610.4174.72 KH32A65CF 420 1 1/2402818550.0103 12432010063.554.112.7177.49 KH40A66CF 420 24831610059.0117 13832011879.463.612.71711.39 KH50A68CF 420 PN (bar) = PN (MPa) 10

Katalog 4100/DE

Flansch-Kugelhähne

KH-T Kugelhahn mit SAE-Flanschanschluss ISO 6162 (1/2)

SAE-Flansche (ISO 6162-1/-2)

Auch in Edelstahl mit abweichenden Maßen erhältlich, z.B. Kh-T-308-13SS

Weitere Flanschkugelhähne siehe Katalog 4162.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF

/ NBR

P54 Katalog 4100/DE

3000 PSI Serie SAE Gewicht PN ZollDNL0L1L2L3L4L5BLx Ly b1b2hMS1O-Ring(Stahl) kgBestellzeichen(bar) 1/2131204819.040891153517.538.1481356M08918.64x3.531.5 KH-T-308-13CF 350 3/4201366224.5571271714922.247.6501465M101424.99x3.533.0 KH-T-312-20CF 315 1251486629.5651351715826.252.4601670M101432.92x3.534.5 KH-T-316-25CF 315 1 1/4321728040.5861803068130.258.7681679M101737.69x3.537.5 KH-T-320-32CF 280 1 1/4321728040.5861803068130.258.7681679M121737.69x3.537.5 KH-T-320-32TM12CF 210 1 1/2401778550.010319730610035.769.9781693M121747.22x3.5311.1 KH-T-324-40CF 210 25019610059.011721130611842.977.89016102M121756.74x3.5319.3 KH-T-332-50CF 210 2 1/250/6519610059.011721130611850.888.910519114M121769.44x3.5319.9 KH-T-340-50CF 175 6000 PSI Serie SAE Gewicht PN ZollDNL0L1L2L3L4L5BLx Ly b1b2hMS1O-RingkgBestellzeichen(bar) 1/2131204819.040891153518.240.5481656M08918.64x3.531.6 KH-T-608-13CF 420 3/4201366224.5571271714923.850.8601971M101424.99x3.533.3 KH-T-612-20CF 420 1251567434.5701401717027.857.2702481M121432.92x3.535.0 KH-T-616-25CF 420 1 1/4321728040.5861803068131.866.7782795M121737.69x3.538.5 KH-T-620-32CF 420 1 1/4321728040.5861803068131.866.7782795M141737.69x3.538.5 KH-T-620-32TM14CF 420 1 1/2401778550.010319730610036.579.49430112M161747.22x3.5312.2 KH-T-624-40CF 420 25019610059.011721130611844.596.811435134M201756.74x3.5321.5 KH-T-632-50CF 420

Kh-T-308-13CFPOM

KHBLOCK 2-Wege-Kugelhahn für Blockaufbau

Tmin/Tmax Stahl -20°C / 100°C

Tmin/Tmax Edelstahl -30°C / 100°C

handgriffe sind im Lieferumfang enthalten. O-Ringe sind im Lieferumfang enthalten. Schrauben sind nicht im Lieferumfang enthalten.

Bestellzeichen-Ergänzungen Material Kennbuchstaben

Dichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

P L5 D N B S2 S1 L7 L1 l1 L 2 L 3 L 4 a L 4 t1 d2 d1 l2 l3 l5 d4/xt d3 b l5 l4 l6 Absperrventile

P55 Katalog 4100/DE

DNL1L2L3L4L4aL5L7I1I2I3I4I5I6bBd1d2d3d4tt1 65719.535678026.068.5358.517.53527406.011.86.510.57.02.0 107024.5459611529.01010.0447.527.55540559.514.98.413.58.52.0 129834.05510411542.51016.0587.541.583456013.024.98.413.57.02.0 2011737.570 auf Anfrage 9220051.01020.06910.048.597517020.029.010.516.510.52.0 2513544.580 10220062.01024.08110.057.5115608025.034.910.516.510.52.5 3216554.5100 13032075.01129.09612.068.01367810032.040.013.019.012.02.0 4020057.0110 14032084.51728.511228.556.01129513038.047.716.525.019.02.5 5024071.0129 159320106.01538.013638.068.013611215048.059.821.031.021.52.5 Drehmoment Gewicht DN S1S2 Innensechskantschraubenfür SchraubenO-RingKgBestellzeichen StahlPN (bar) 67196x M6x40 - 12.9 14 7x2.50.60 KHBLOCKDN6CF 500 109306x M8x40 - 12.9 35 10x2.51.30 KHBLOCKDN10CF 500 129326x M8x60 - 12.9 35 20x2.52.30 KHBLOCKDN12CF 420 2014466x M10x80 - 12.9 7023.47x2.623.92 KHBLOCKDN20CF 420 2514506x M10x90 - 12.9 70 29x35.68 KHBLOCKDN25CF 420 3217706x M12x110 - 12.9 11034.59x2.6211.00 KHBLOCKDN32CF 420 4017806x M16x120 - 12.9 300 42x318.78 KHBLOCKDN40CF 420 5017906x M20x140 - 12.9 600 54x329.70 KHBLOCKDN50CF 420

Oberfläche und Material Beispiel

Stahl. verzinkt.

KhBLOCKDN10CF POM / NBR Edelstahl 71 KhBLOCKDN1071 POM / NBR

Standard-

Cr(VI)-freiCF

Absperrventile

KHBLOCK 3-Wege-Kugelhahn für Blockaufbau

Druckeinlass nur vom Mittelanschluss (Anschluss 2)

Tmin/Tmax Stahl -20°C / 100°C

Tmin/Tmax Edelstahl -30°C / 100°C

handgriffe sind im Lieferumfang enthalten. O-Ringe sind im Lieferumfang enthalten. Schrauben sind nicht im Lieferumfang enthalten.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Stahl. verzinkt. Cr(VI)-freiCF

Edelstahl 71

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

L5 B S2 S1 L1 l1 L 2 L 3 L 4 a L 4 D N L7 3 2 1 t 1 d2 d1 l3 l2 l7 l5 d4/xt d3 b l5 l4 l6

P56

Katalog 4100/DE

DNL1L2L3L4L4*L5L7I1I2I3I4I5I6I7bBd1d2d3d4 65719.53567 8026.068.517.58.5353527406.012.06.510.5 107024.54593 11529.01010.019.07.5554440559.515.08.513.5 129834.055104 11542.51016.026.57.541.58358456013.025.08.513.5 2011737.570 auf Anfrage 9220051.01020.031.010.048.59769517020.029.010.516.5 2513544.580 10220062.01024.038.010.057.511581608025.035.010.516.5 3216554.5100 13032075.01129.046.012.068.0136967810032.040.013.019.0 4020057.0110 14032084.51728.556.028.556.01121129513038.047.516.525.0 5024071.0129 159320106.01538.068.038.068.013613611215048.060.021.031.0 Drehmoment Gewicht DNtt1S1S2 Schraubenfür SchraubenO-RingKgBestellzeichenPN (bar) 67.02.07194x M6x40 - 12.9 14 7x2.50.60 KHBLOCK3/2DN6CF 500 108.52.09304x M8x40 - 12.9 35 10x2.51.30 KHBLOCK3/2DN10CF 500 127.02.09326x M8x60 - 12.9 35 20x2.52.32 KHBLOCK3/2DN12CF 420 2010.52.014466x M10x80 - 12.9 7023.47x2.623.90 KHBLOCK3/2DN20CF 420 2510.52.514506x M10x90 - 12.9 70 29x35.68 KHBLOCK3/2DN25CF 420 3212.02.017706x M12x110 - 12.9 11034.59x2.6211.00 KHBLOCK3/2DN32CF 420 4019.02.517806x M16x120 - 12.9 300 42x318.70 KHBLOCK3/2DN40CF 420 5021.52.517906x M20x140 - 12.9 600 54x328.80 KHBLOCK3/2DN50CF 420

Beispiel

KhBLOCK3/2DN6CF

POM / NBR

KhBLOCK3/2DN671

POM / NBR

Technische Daten Drosselventile

Leckagerate

Drosselventile: Max. 0.01 x DN mm3/sek.Testmedium Wasser (DIN EN 12266)

Rückschlagventile: Max. 1.0 x DN mm3/sek.Testmedium Wasser (DIN EN 12266)

Durchflussregelventile dürfen nicht als Absperrvorrichtung verwerndet werden. Kleine Leckraten können in voll geschlossener Position auftreten.

Die Druckangabe PN für Drosselventile berücksichtigt den Designfaktor 1.5 (DIN 3230 T5 and ISO 5208).

Stahl Drosselventile

Werkstoff:

Körper: Stahl, Cr(VI)-frei verzinkt

Dichtungen:

O-Ring: NBR

Je nach Einsatzbedinungen sind alternative Dichtungen verfügbar.*

Temperaturbereich: –20 bis +100°C.

Öffnungsdruck: 0.5 bar (optional 4.5 bar)

Edelstahl Drosselventile

Werkstoff:

Körper: Edelstahl

Dichtungen:

O-Ring: NBR

Je nach Einsatzbedinungen sind alternative Dichtungen verfügbar.*

Temperaturbereich: –30 bis +100°C.

Öffnungsdruck: 0.5 bar (optional 4.5 bar)

Achtung!

Bitte beachten Sie die zulässigen Druckangaben der Rohrverschraubungen!

*Anmerkungen:

Druckverlustkurven:

Auf Anfrage

Zur Abklärung der Eignung der Ventile für abweichende Medien und Einsatzbedingungen, bitten wir um folgende Angaben: Systemdruck, Medium, Temperatur, mögliche Druckspitzen im System (mit Druckangabe und Häufigkeit) und mögliche Schaltung unter Differenzdruck.

P Drosselventile P57

Katalog 4100/DE

Drosselventile

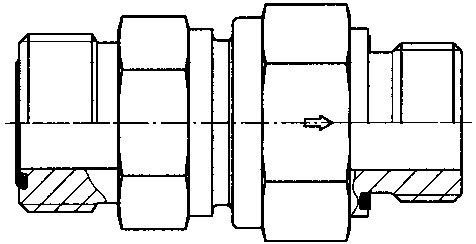

RDV Drosselventil

Zöll. Innengewinde (ISO 1179-1)

dürfen nicht als Absperrventile verwendet werden.

mit NPT und UNF Anschlüssen möglich.

Bestellzeichen-Ergänzungen

1 1 2 2 3 3 4 4 5 5 A B D Änderungen Datum Name Bearb. Gepr. Änderungen vorbehalten Freimaßtoleranz nach DIN 2768-1-m Oberfläche nach DIN/ISO1302 entstanden aus: Datum Name Dateiname Artikel - Nr.: Zeichnungs - Nr.: Werkstoff, bzw. -kombination: Maßstab Position Menge Zust. Index: SKI-03406-29.idw 30.08.17 nupadhyaya 2 Wege Kugelhahn DN6 KH1/4X 000 1:1 Blatt:1 1 1123 BKHR-DN6-G1/4-Br L5 L1 L 2 L 3 L 4 (c lo s e d ) L 4 a (o p e n ) t G ØD ØA L6 B T 1

P58

4100/DE

Katalog

PN T1L1L2L3L4L4aL5L6BDAGtmaxBestellzeichen(bar) G 1/8388.010.05156199.0162413Pg74 RDV1/8CFX 350 G 1/44812.514.565712412.0252919Pg117 RDV1/4CFX 350 G 3/85815.017.068752913.5302919Pg117 RDV3/8CFX 350 G 1/26817.521.082923414.5353823Pg167 RDV1/2CFX 350 G 3/47822.526.0961063917.5453823Pg167 RDV3/4CFX 350 G 1 10825.030.01211345419.5504938Pg2910 RDV1CFX 350 G 1 1/410830.035.01261395421.5604938Pg2910 RDV11/4CFX 350 G 1 1/210835.040.01311445423.5704938Pg2910 RDV11/2CFX 350 G 2 12045.050.01411546025.5904938Pg2910 RDV2CFX 350

Oberfläche und Material Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl, verzinkt. Cr(VI)-freiCF RDV1/8CFXPOM / NBR Edelstahl 71 RDV1/871XPOM / NBR (geschlossen) (offen) Drosselventile

Auch

Material Kennbuchstaben

RDVR Drosselventil mit Rückschlagfunktion

Zöll. Innengewinde (ISO 1179-1)

Drosselventile dürfen nicht als Absperrventile verwendet werden. Auch mit NPT und UNF Anschlüssen möglich.

P 1 1 2 2 3 3 4 4 5 5 A B C D Änderungen Datum Name Bearb. Gepr. Änderungen vorbehalten Freimaßtoleranz nach DIN 2768-1-m Oberfläche nach DIN/ISO1302 entstanden aus: Datum Name Dateiname Artikel Nr.: Zeichnungs - Nr.: Werkstoff, bzw. -kombination: Maßstab Position Menge Zust. Index: SKI-03406-30.idw 30.08.17 nupadhyaya 2 Wege Kugelhahn DN6 KH1/4X 000 1:1 Blatt:1 / 1 1123 BKHR-DN6-G1/4-Br L5 L1 L 2 L 3 L 4 (c lo s e d ) L 4 a (o p e n ) t G ØA L6 B T 1 Drosselventile P59 Katalog 4100/DE

PN T1L1L2L3L4L4aL5L6BDAGtmaxBestellzeichen(bar) G 1/8458.010.0515626.09.5162413Pg74 RDVR1/8CFX 350 G 1/45512.514.5657133.513.5252919Pg117 RDVR1/4CFX 350 G 3/86515.017.0687541.013.5302919Pg117 RDVR3/8CFX 350 G 1/27317.521.0829244.015.5353823Pg167 RDVR1/2CFX 350 G 3/48822.526.09610657.017.5453823Pg167 RDVR3/4CFX 350 G 1 12725.030.012113477.019.5504938Pg2910 RDVR1CFX 350 G 1 1/414330.035.012613993.021.5604938Pg2910 RDVR11/4CFX 350 G 1 1/214335.040.013114491.023.5704938Pg2910 RDVR11/2CFX 350 G 2 16545.050.0141154111.025.5904938Pg2910 RDVR2CFX 350 Bestellzeichen-Ergänzungen Material Kennbuchstaben Oberfläche und Material Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verzinkt. Cr(VI)-freiCF RDVR1/8CFXPOM / NBR Edelstahl 71 RDVR1/871XPOM / NBR (geschlossen) (offen)

DV Durchgangsventil PN 10 – Gehäuse DIN 3512

EO 24° Anschluss / EO 24° Anschluss

Sicherheitsfaktor 1.5 gemäß DIN 3230 T5 und ISO 5208 (mit innenliegendem Spindelgewinde)

Für Kalt- und Warmwasser* bis 80°C. Druckluft. Mineralöle und heizöle der Güteklasse EL und L. 6 bar und bis 80°C.

X1) Handrad: Werkstoff: Polyamid

X2) Spindel: Werkstoff: Ms 2.0401

X3) Stopfbuchspackung: PTFE Sondermischung

X4) Kopfstück: Werkstoff: Ms 2.0401

X5) Dichtung: O-Ring NBR (z. B. Perbunan) 70 Shore A

X6) Gehäuse: Werkstoff: Ms 2.0340.02

X7) Ventilteller: Werkstoff: Ms 2.0401

X8) Absperrdichtung: NBR (z. B. Perbunan)

X9) Einschraubstutzen: Werkstoff: Ms 2.0540

X10) Dichtung: Eolastic-Dichtung NBR (z. B. Perbunan)

DVAE

EO-Rohranschluss ⇐ Außengewinde DIN ISO 228-1

DVAA

Außengewinde DIN ISO 228-1 ⇐ EO-Rohranschluss

3) L = Leichte Baureihe

PN (bar) = PN (MPa) 10

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben

Oberfläche und Material

Messing 2.0340.02ohne

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

DV06LX PTFE / NBR

Absperrventile P60

Katalog 4100/DE

D1 PN (bar)1) Bau- a Gewicht ohne Reihe T1DND3L1L2L3L4L5S1S2S3g/1 St.Bestellzeichen*Oberfläche L3)06M 12×1.555010288637117222114313 DV06LX 10 08M 14×1.565010288637117222117305 DV08LX 10 10M 16×1.585010490637119222119308 DV10LX 10 12M 18×1.5105010490637119222122304 DV12LX 10 15M 22×1.5125010793658123272527426 DV15LX 10 18M 26×1.5165010994678126272532434 DV18LX 10 22M 30×2.02060123108678140323236670 DV22LX 10 28M 36×2.0256014012595101584138411030 DV28LX 10 35M 45×2.03270166145102101885047501640 DV35LX 10

1) Druckwert genannt = Artikel lieferbar

LD Durchgangsventil PN 40

EO 24° Anschluss / EO 24° Anschluss

Sicherheitsfaktor 1.5 gemäß DIN 3230 T5 und ISO 5208 (mit innenliegendem Spindelgewinde)

Für hydrauliköle. Mineralöle. heizöl. Dieselkraftstoff. Wasser* usw. Temperaturen bis 150°C. Für Dampf bis 10 bar.

Für Druckluft bis 35 bar auf Anfrage. DIN-Bez. CS DIN 86501 Rg.-N.

EO-Rohranschluss:

Für Kupfer-Rohre

Überwurfmuttern und Schneidringe aus Messing

ACHTuNG:

Für Stahl-Rohre

Überwurfmuttern u. Progressivringe aus Stahl (Bei Bestellung angeben)

Vormontage in gehärtetem Vormontagesatz wird empfohlen (siehe Montageanleitung)

X1) Handrad: Kunststoff Typ 74 nach DIN 388 Form C

X2) Spindel: Werkstoff: Cu Zn 35 Ni 2

X3) Stopfbuchspackung: AF/15 (Synthetik/Elastomer/PTFE Sondermischung)

X4) Kopfstück: Werkstoff: Cu Zn 39 Pb 3

X5) Dichtung: Kupferring

X6) Sicherungsbleche: Werkstoff: St. 37

X7) Ventilkegel: beweglich Werkstoff: Cu Zn 35 Ni 2

X8) Gehäuse: Werkstoff: G-Cu Sn 5Zn Pb (Rg 5 nach DIN 1705)

LDV = EVGE + LD (Eingang)

LDZ = LD + EVGE (Ausgang)

LD-Ventile mit Einschraubgewinde können durch Kombination von LD + EVGE bzw. EGE erstellt werden.

1) Druckwert genannt = Artikel lieferbar

4) S = Schwere Baureihe

PN (bar) = PN (MPa) 10

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

Bestellzeichen-Ergänzungen

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material

Kennbuchstaben

Oberfläche und Material

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Rotguss (Rg 5) 2.1096ohne LD10SXGraphit / Metall

P Absperrventile P61

Katalog 4100/DE

D1 PN (bar)1) Bau- a Gewicht ohne Reihe T1DND3L1L2L3L4L5S1g/1 St.Bestellzeichen*Oberfläche S4)10M 18×1.566360459877722383 LD10SX 40 12M 20×1.586364499878124401 LD12SX 40 14M 22×1.5106370549878927417 LD14SX 40 16M 24×1.512808467110910330631 LD16SX 40 20M 30×2.016809069110911236688 LD20SX 40 25M 36×2.0201001108612912134461191 LD25SX 40 30M 42×2.0251001209312912146501322 LD30SX 40 38M 52×2.03210014010815812169602268 LD38SX 40

Absperrventile

VDHA Hochdruckventil

EO-Rohranschluss / EO-Rohranschluss

Sicherheitsfaktor 1.5 gemäß DIN 3230 T5 und ISO 5208 mit innenliegendem Spindelgewinde und Gehäuse aus nichtrostendem Stahl

Temperaturen bis 400°C je nach Rohrwerkstoff (bei

Temperaturen ab 50°C Druckabschläge beachten)

Erforderliche Druckabschläge

Temperatur 50°C 100°C 200°C 300°C 400°C

Druckabschlag 6% 15% 37% 60% 84%

Zwischenwerte sind zu interpolieren.

Anwendung:

Für Wasser. Dampf. heiße und kalte hydrauliköle auf Mineralölbasis (nicht für Gase. Sauerstoff usw.).

Für Druckluft bis max. 50°C. Für korrosive Medien.

Säuren. schwer entflammbare Flüssigkeiten usw.

Hinweis: Stopfbuchspackung vor der ersten Inbetriebnahme nachziehen.

Kennzeichnung:

– Werkstoffe

Nenndruck

– Nennweite

herstellerzeichen auf Identschild im handrad.

1) Druckwert genannt = Artikel lieferbar

4) S = Schwere Baureihe

PN (bar) = PN (MPa) 10

P62

D1 Mit Mutter und Ring Bau- a PN Gewicht Dry Technoloy Progressivring Reihe(bar)DNGewinded2 h LIhDg/1 St.EO-2 Stahl S4)066304M 14×1.59.512095666100891 VDHA06ZSVDHA06S 086305M 16×1.59.512095666100917 VDHA08ZSVDHA08S 106307M 18×1.59.512097656100937 VDHA10ZSVDHA10S 126308M 20×1.59.512097656100940 VDHA12ZSVDHA12S 1463010M 22×1.59.51201198461001194 VDHA14ZSVDHA14S 1640011M 24×1.59.51201198361001209 VDHA16ZSVDHA16S 2040013M 30×2.011.01201227961001292 VDHA20ZSVDHA20S 2540017M 36×2.012.014315410691252013 VDHA25ZSVDHA25S 3025019M 42×2.022.5164156103121252596 VDHA30ZSVDHA30S 3825025M 52×2.026.5198179118121804972 VDHA38ZSVDHA38S

Katalog 4100/DE

–

WV Wechselventil

EO 24° Anschluss / EO 24° Anschluss / EO 24° Anschluss

Wechselventile sind Ventile mit zwei wechselseitig sperrbaren Zuflüssen und einem Abfluss. Die Zufluss-Seite mit dem höheren Druck ist mit dem Abfluss verbunden. der andere Zufluss ist daher gesperrt. Die Funktion erfolgt selbsttätig.

Werkstoff: Stahl

Oberflächenschutz: Cr(VI)-frei.

Nicht für Druckluft und Gase verwendbar.

Nicht verwendbar in Verbindung mit Schweißkegeln SKA. SKM. Dichtkegeln usw.. bei denen keine Anlage am Rohranschlag erfolgt.

Temperaturbereich ohne Druckabschläge: –40°C bis +120°C.

Empfohlene Einbauanlage wie im Bild dargestellt.

Leckrate für Wechselventile bei hydraulischer Prüfung mit Prüfdruck = Pmax: ca. 20 Tropfen bei einer Prüfzeit von 1 Minute.

1) Druckwert genannt = Artikel lieferbar

3) L = Leichte Baureihe

PN (bar) = PN (MPa) 10

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite I7.

Strömungsrichtungen:

B → C = A verschlossen

A → C = B verschlossen

Bestellzeichen-Ergänzungen

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material

Kennbuchstaben

Oberfläche und Material

Beispiel StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl. verz.. Cr(VI)-freiCF

WV08LOMDCFStahlkugel

P Ventile P63

Katalog 4100/DE

D1 PN Bau- a Gewicht (bar)1) Reihe T1DNL1L2L3S1S2g/1 St.Bestellzeichen*CF L3)8M 14×1.54.5211429141753 WV08LOMD 160 10M 16×1.56.0221530171973 WV10LOMD 160 12M 18×1.57.5241732192296 WV12LOMD 160 15M 22×1.510.02821361927134 WV15LOMD 160

ELA Entlüftungsautomat

hydrauliksysteme können mit dem ELA-Entlüftungssystem wirksam entlüftet werden.

Leichte Montage – wartungsfrei – praktisch unbegrenzte Lebensdauer – einfach – sicher – zuverlässig – wirtschaftlich. Die Anlage kann sofort angefahren werden. Keine Steuerungsungenauigkeiten infolge Lufteinschluss im Druckmedium. Nur für intermittierenden Betrieb geeignet. Kosteneinsparung. da Entlüftungs-Nebenzeiten entfallen.

Arbeitsbereich (System wird entlüftet zwischen): – Öffnungsdruck 0.05 bar – Schließdruck ≥0.5 bar

Die Funktionsgrundlage des ELA-Entlüftungsautomaten beruht auf der unterschiedlichen Verhaltensweise gasförmiger und flüssiger Medien unter Druck in Abhängigkeit von der Viskosität. Ein in der Bohrung des Gehäuses mit gewissem Spiel geführter Kolben bewirkt das Öffnen und Schließen jeweils dann. wenn die Anlage angefahren oder stillgesetzt wird. Beim Anfahren entweicht die angesammelte Luft ins Freie. bis die Flüssigkeitssäule des Druckmediums den Kolben erreicht und diesen infolge des auftretenden Staus nach oben schiebt. um den Luftaustrittsstutzen hochdrucksicher zu verschließen (u. U. geringer Ölaustritt möglich). Beim Ablassen des Drucks löst die Feder den Kolben. wodurch die vorher verschlossene Ablassbohrung frei wird und sich der Vorgang wiederholen kann. Die besondere Gestaltung des Schließkolbens verhindert ein Ansaugen von Luft bei evtl. auftretendem Unterdruck.

Der Entlüftungsautomat soll zweckmäßig am höchsten Punkt des hydrauliksystems oder jeweils dort. wo sich Luftsäcke bilden können. senkrecht eingebaut werden.

ELA-Entlüftungsautomaten sind nur für Medien auf Mineralölbasis und in den Temperaturgrenzen von –20°C bis +90°C lieferbar.

Ventile P64

4100/DE

Katalog

VOR DEM ENTLÜFTEN Leitungssystem drucklos LUFT ENTWEIChT Leitungssystem in Betrieb gesetzt (0.05 bar) ENTLÜFTET Leitungssystem unter Druck (≥ 0.5 bar)

ELA Entlüftungsautomat

Anschluss: Rohrgewinde zylindrisch mit Eolastic-Dichtung ED

PN Dry Technoloy Gewicht (bar) Stahl g/1 Stück 400 ELA1/4EDCF 109

Anschluss: EO-Dichtkegel

PN Dry Technoloy Gewicht (bar) Stahl g/1 Stück 315 ELAE10LCF 125

Eolastic Dichtung

O-Ring

P Ventile P65

Katalog 4100/DE

DryTechnology

Für Ihre Notizen P66

Katalog 4100/DE
