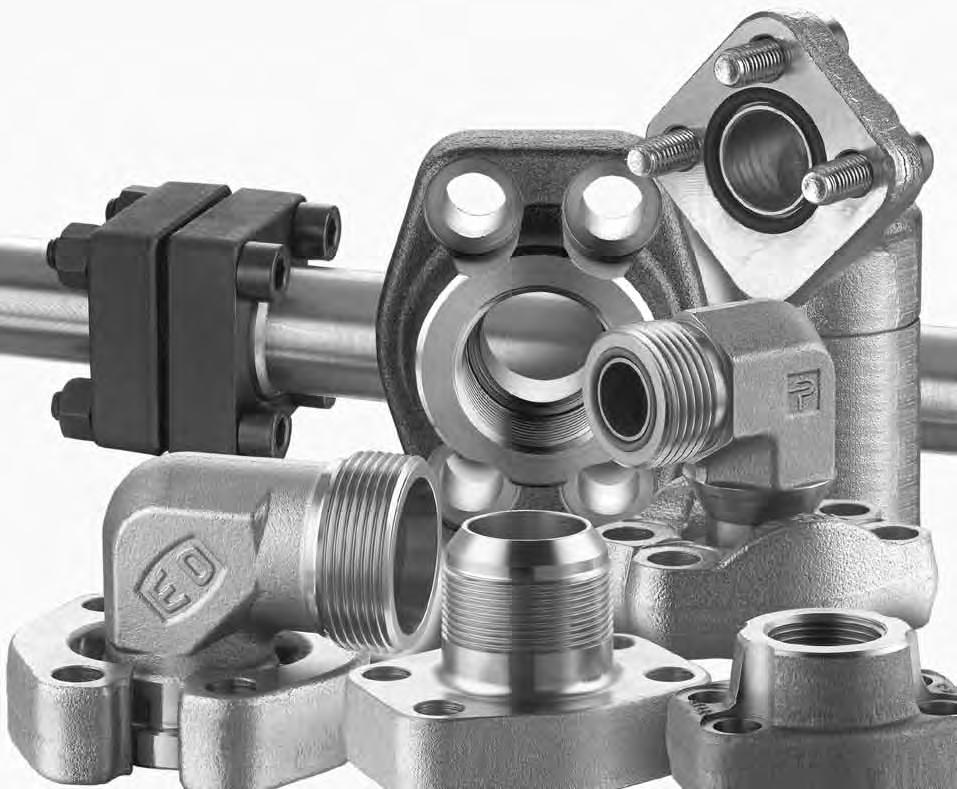

Hochdruck Hydraulik-Flansche

Einleitung

Die 4 Loch-Flanschverbindungen nach ISO 6162-1/2 (SAE J518 Code 61/62) und ISO 6164und SAE 518 sind als leckagefreie Verbindungen ausgelegt. Besonders gut geeignet sind die Anschlüsse für große Abmessungen, hohe Drücke und Montagen in engen Räumen.

Im Markt bereits eingesetzte Einschraubverbindungen wie z. B. gerade SAE Gewinde mit O-Ring Abdichtung oder als ISO 6149 Ausführung sind noch bis zu der Größe M27 (Size 12) bei der Auslegung für einen Druck von 420 bar (6000 PSI) angemessen zu montieren. Jenseits dieser Größen sinkt

Design und Konstruktion

Parker Flansche und deren Komponenten sind mit der Zielsetzung entworfen, möglichst alle Methoden der Verbindung von Rohren, Schläuchen sowie den Anschlüssen vieler Armaturen an ein Standard SAE 4 Loch Bohrbild zu gewährleisten.

Flanscharmaturen – Alle Parker Flansch Produkte sind bezüglich der O-Ringnut, der Schraubenbohrungen und des Bohrbildes so entwickelt, dass sie konform mit den Normen ISO 6162-1 (SAE J518 Code 61), ISO 6162-2 (SAE J518 Code 62) und ISO 6164 sind.

Die Gegenflanscharmaturen sind ohne O-Ringnut ausgelegt und die Bohrungen besitzen ein Gewinde (metrisch oder UNC). Gegenflansche werden immer in Verbindung mit einer Flanscharmatur (Flansch mit O-Ringnut, wie z. B. einem Flanschadapter, einer Flansch/Schlauch-Verbindung oder einem Vollflansch usw.) eingesetzt – siehe Abb. 1.

der Betriebsdruck rapide und das Anzugsdrehmoment steigt deutlich an.

Die 4 Loch-Flanschverbindungen dagegen machen es möglich, größere Abmessungen für höhere Drücke mit einem annehmbaren Anzugsdrehmoment zu verbinden. Wegen der deutlich geringeren Anzugsdrehmomente – verglichen zu den üblichen Einschraubverbindungen – bieten die 4 Loch Flanschverbindungen gerade in engen Einbausituationen (große Schraubenschlüssel werden nicht mehr benötigt) einen erheblichen Vorteil.

Gegenflansch

geflanschte Schlauchverbindung

O-Ring Dichtung in Schlaucharmatur

Flanschhälften – Flanschhälften sind für die Aufnahme der Haltekräfte in Verbindung mit Flanschadaptern vorgesehen. Diese werden als zwei Hälften oder als ungeteilte Flanschhälften in der Hydraulik eingesetzt. Die ungeteilten Flanschhälften werden auch mit metrischen oder UNC Gewinden hergestellt. Diese sind dafür geeignet, ein Rohr (Schlauch) mit einem weiteren Rohr (Schlauch) zu verbinden. Parker Flanschhälften sind geschmiedet und bieten eine hohe Festigkeit mit langer Lebensdauer. Die Auslegung der Flanschhälften stimmt mit den Forderungen der Normen ISO 6162-1 (SAE J518 Code 61), ISO 6162-2 (SAE J518 Code 62) und ISO 6164 überein. Die Flanschhälften machen es einfach, auch Hydraulikverbindungen in engen Räumen sicher und schnell zu montieren. Außerdem ist das Demontieren eines Flanschadapters – auch in Verbindung mit einem Schlauch – durch das Lösen der 4 einzelnen Schrauben, und die Möglichkeit nur eine Flanschhälfte einzeln zu entfernen, ein weiterer Vorteil.

Verbindungsplatte – Verbindungsplatten werden als Mittelplatte eingesetzt, um zwei Flansche mit O-Ringnut Konstruktion und eingelegtem O-Ring als Rohr- oder Schlauchausführung miteinander zu verbinden. Der Einsatz der Verbindungsplatte lässt es zu, mit der Montage zwei gleicher Adapter auch eine „Rohr zu Rohr“- oder „Rohr zu Schlauch“Verbindung mit beidseitiger O-Ring Abdichtung zu erreichen.

Flanschplatten mit Messgeräteanschluss – Diese Flansche bieten die Möglichkeit, durch den vorgegebenen Einschraubgewindeanschluss verschiedene Messgeräte anzuschließen. Die Flanschplatte wird zwischen einem Gegenflansch und einem Flansch mit O-Ringnut montiert.

Verschlussflansche – Verschlussflansche sorgen dafür, einen Flanschanschluss zu verschließen. Diese sind als Flanschstopfen mit Flanschhälften, sowie Vollflansch ohne Flanschhälften ausgelegt.

Katalog 4100/DE Abb. 1 – Flansch-Gegenflanschverbindung

Verbindungsmethoden – Parker Flanschprodukte

Rohr

Flanschadapter

Flanschhälften

O-Ring Dichtung

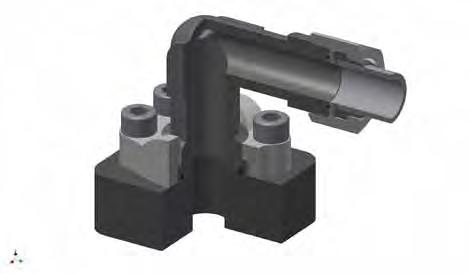

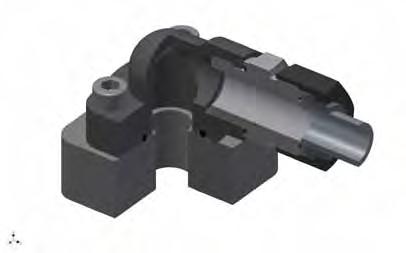

Verbindung von Rohren und Schläuchen mit Flanschadaptern mit Gewindeanschluss: Flanschadapter mit Gewindeanschluss ermöglichen die Verbindung von Rohren und Schläuchen mit einem 4 Loch Flanschanschluss über Standard-Gewindeverbindungen, wie z. B. EO 24° Konus, O-Lok® (ORFS), Triple-Lok® (37° Bördelung) usw.

Winkelflansch mit Gewindeanschluss

SAE, NPT oder BSPP Einschraubgewinde

Gewindeadapter

AnschweißFlanschadapter

Rohr

Rohr Schweißung

Anschweiß-Variante

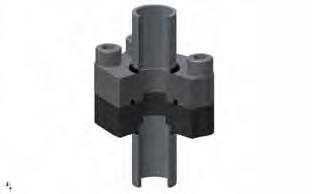

Verbindung von Rohren und Schläuchen über Vollflansche mit Gewindeanschluss: Die Vollflansche mit Gewindeanschluss bieten die Möglichkeit, eine Verbindung von einem Flanschanschluss an ein Standard SAE-, NPT-, BSPP-Gewinde usw. zu gewährleisten. Außerdem besteht die Möglichkeit über Gewindeadapter – oder mit Gewinderohren – einen direkten Anschluss zwischen Rohr und Flansch zu erreichen.

EinschweißFlansche

Schweißung

Einschweiß-Variante

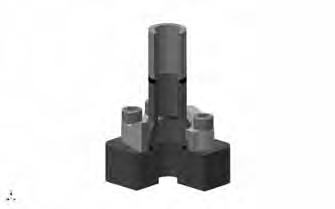

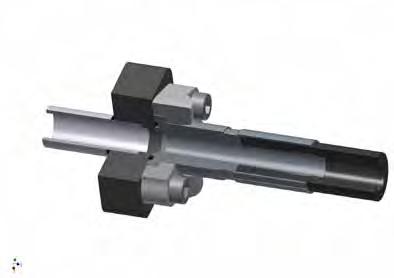

Verbindung von Rohren durch Schweißen: Flanschverbindungen mit Schweißanschluss bieten die Möglichkeit, Rohre mit Flanschen durch Schweißen zu verbinden. Parker Flansche sind als Einschweiß- und Anschweißverbindungen konstruiert worden.

Katalog 4100/DE

Hochdruck Hydraulik-Flansche N5

Schweißung

Rohr

Hochdruck Hydraulik-Flansche

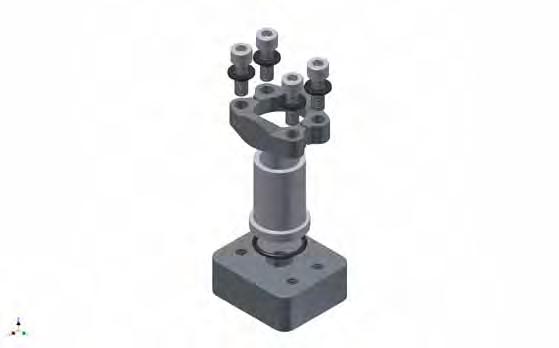

Funktionsweise Flansche

Dieses einfache Design vereinigt einige Vorteile gegenüber Gewindeanschlüssen in großen Ausführungen als NPT, SAE, BSPP, ISO 6149 usw.:

Verbindungsschrauben

Unterlegscheiben (optional)

ISO 6162-1/-2 Flanschhälften

Rohr- oder Schlauchende

ISO 6162-1/-2 Flanschanschluss

O-ring

• Fähigkeit der Verbindung von Rohren bis zu 5˝ Außendurchmesser (ISO 6162-1, SAE J518 Code 61)

• Für das Anziehen der Schrauben werden viel niedrigere Anzugsdrehmomente, verglichen mit gleichwertigen Gewindeanschlüssen, benötigt.

• Niedrigere Anzugsdrehmomente bedeuten auch den Einsatz von kleineren Schraubenschlüsseln, welches dazu führt, eine bessere Performance in engen Einbausituationen zu erreichen.

• Einsatz bis 420 bar (6000 PSI) bei den Flanschgrößen von 1/2˝ bis 3˝ (ISO61622, SAE J518 Code 62)

• Einsatz bis 400 bar bei den ISO 6164 Flanschgrößen von 3/8“ bis 4“

• nur eine Dichtstelle zwischen der Montage von Rohr/ Schlauch an den Flanschanschluss

• einfache Demontage durch den Einsatz von Flanschhälften

4 Loch Flanschverbindungen nach ISO 6162-1/2 (SAE J518 Code 61/62) und ISO 6164 sind geprüfte leckagefreie Verbindungen, speziell ausgelegt für größere Anschlüsse. Dadurch erreichte diese Art der Hydraulikverbindung eine weltweite Akzeptanz im Markt.

Der Erfolg der Verbindung liegt in der Einfachheit. Wie in der oberen Abbildung gezeigt übernimmt bei dem Flansch ein O-Ring (90 shore A) die Dichtfunktion. Die Haltekräfte werden von den Schrauben und den Flanschhälften getragen. Die O-Ring Abdichtung wird durch die Verpressung des O-Ringes zwischen dem 4 Loch Flansch mit O-Ringnut und dem Gegenflansch/Flanschanschluss erreicht. Durch einen Metall/Metall Kontakt zwischen dem 4 Loch Flanschanschluss und dem Flanschadapter wird die Extrusion des O-Ringes unter Druckbelastung verhindert. Die Kraft für die Verpressung der Dichtung wird durch das Anziehen der 4 Schrauben in Verbindung mit den Flanschhälften aufgebracht.

Katalog 4100/DE

Montage von Flanschen

• SAE Flansch Adapter

• SAE 4 Loch Vollflansche

• Zahnradpumpenflansche

• ISO 6164 Quadratflansche

• Versichern, dass die Oberfläche der Dichtung frei von Graten, Kerben, Kratzern oder fremden Partikeln ist

• Schmierung des ORinges mit der Systemflüssigkeit oder einem kompatiblen Medium

• Parker empfiehlt die Schrauben an Kontaktflächen (Kopf) und die unteren Gewindedrittel zu schmieren (MOLYKOTE G-RAPID PLUS) und diese sofort zu verwenden, um Verunreinigungen des Gewindes oder der Oberfläche zu vermeiden.

• Positionierung des Flansches oder des Flanschadapters mit Flanschhälften

• Platzierung des Federringes an der Schraube und beides mit dem Flansch oder Flanschhälften verbinden (gilt nur für Zahnradpumpenflansche)

• Schrauben handfest anziehen

• Drehmoment in angemessenen Stufen wie in den aufgeführten Tabellen diagonal von 1 bis 4 aufbringen

• Drehmoment gemäß der aufgeführten Tabellen

2 3

Hochdruck Hydraulik-Flansche

Katalog 4100/DE

Hochdruck Hydraulik-Flansche

Schrauben-Drehmomente für SAE-Flansche

Empfohlene Drehmomente für metrische Schrauben ISO 4762-10.9 unter der Annahme des angegebenen Reibungskoeffizienten µges1)

für SAE Flanschverbindungen nach ISO 6162-1 (3000 PSI

für SAE Flanschverbindungen nach ISO 6162-2 (6000

Empfohlene Drehmomente für zöllige Schrauben (UNC-Gewinde) nach ANSI/ASME B18.3 unter der Annahme des angegebenen Reibungskoeffizienten µges1)

für SAE Flanschverbindungen nach ISO 6162-1 (3000 PSI Baureihe)

für SAE Flanschverbindungen nach ISO 6162-2 (6000 PSI Baureihe)

DN Baureihe

Flansch Baureihe Zöllige Schrauben (ANSI/ASME B18.3)

Drehmoment µges = 0.17 Nm2)

131/25/16-18 45

193/4 3/8-16 80 251 7/16-14130

321 1/41/2-13210

381 1/25/8-11300 512 3/4-10510

Zahnradpumpenflansch: Empfohlenes Drehmoment für Schrauben

Lochkreis (LK) Schrauben Anzugsdrehmoment Nm2)

LK30M610

LK35M610

LK40M610

LK51M1049

LK55M825

LK56M1049

LK62M1049

LK72.5M1285

1) Die angegebenen Reibungskoeffizienten gelten für von Parker gelieferte Schrauben.

Bei geschmierten metrischen Schrauben (MOLYKOTE GRAPID PLUS) ist der Reibungskoeffizient µges = 0.08 ermittelt worden.

Bei Zinklamelle Schrauben (Lieferzustand) ist der Reibungskoeffizient µges = 0.14 ermittelt worden.

Bei schwarz phosphatierten Schrauben beziehen wir uns auf die ISO 6162-1 und -2 mit µges = 0.17.

2) Drehmomenttoleranz max. 10%, min. 0%

3) Schraubengröße M14 ist nicht mehr Gegenstand der ISO und sollte in Neukonstruktionen nicht mehr verwendet werden.

Katalog 4100/DE

DN Baureihe Flansch Baureihe Metrische Schraube (ISO 4762-10.9) Drehmoment µges = 0.08 Nm2) Drehmoment µges = 0.14 Nm2) 131/2 M823 36 193/4 M1044 70 251 M1044 70 321 1/4 M1044 70 381 1/2M12 / M143) 75 / 90120 / 140 512M12 / M143) 75 / 90120 / 140 642 1/2M12 / M143) 75 / 90120 / 140 763 M16155250 893 1/2 M16155250 1024 M16155250 1275 M16155250

Baureihe) DN Baureihe Flansch Baureihe Metrische Schraube (ISO 4762-10.9) Drehmoment µges = 0.08 Nm2) Drehmoment µges = 0.14 Nm2) 131/2 M823 36 193/4 M1044 70 251 M1275120 321 1/4M12 / M143) 75 / 90120 / 140 381 1/2 M16155250 512 M20270440 642 1/2 M24450700 763 M308751420

PSI Baureihe)

DN Baureihe Flansch Baureihe Zöllige Schraube (ANSI/ASME B18.3) Drehmoment µges = 0.17 Nm2) 131/25/16-18 45 193/4 3/8-16 80 251 3/8-16 80 321 1/47/16-14130 381 1/21/2-13210 512 1/2-13210 642 1/21/2-13210 763 5/8-11300 893 1/25/8-11300 1024 5/8-11300 1275 5/8-11300

Technische Daten

Flanschschrauben

SAE Flansche nach Normen ISO 6162-1 und -2 (SAE J518)

– metrische Schrauben nach Norm ISO 4762-10.9 (DIN 912-10.9) oder höherwertiger

– UNC Schrauben nach Norm ANSI/ASME B 18.3

UNC-Schrauben sollen laut ISO 6162-1 und -2 bei Neukonstruktionen nicht mehr verwendet werden.

Quadratflansche nach Norm ISO 6164 (1994)

– metrische Schrauben nach Norm

ISO 4762-8.8 (DIN 912-8.8) oder

ISO 4762-10.9 (DIN 912-10.9)

Zahnradpumpenflansche

metrische Schrauben nach Norm

ISO 4762-8.8 (DIN 912-8.8)

Oberfläche Schrauben standardmäßig:

– ISO 4762-8.8 - verzinkt A3K (VZX)

– ISO 4762-10.9 - Zinklamelle (ZNFLX)

Um die bestmögliche Lieferzeit zu gewährleisten, behalten wir uns vor, ISO 4762-10.9-Schrauben in schwarz phosphatiert zu liefer n, wenn es in der Bestellung nicht näher spezifiziert wird.

Verwendete Dichtungen

Materialien

Flansche nach den Normen SAE J518 (ISO 6162-1 und 2), ISO 6164 und alle Zahnradpumpenflansche in diesem Katalog dichten mit Rundringdichtungen. Die von Parker gelieferten Dichtungen sind wahlweise lieferbar in folgenden

Materialien:

– NBR (z. B. Perbunan) Härte 90 Shore A ist das Standard material für Flanschanwendungen aus Stahl.

FKM Härte 85 oder 90 Shore A ist das Standardmaterial für Flanschanwendungen aus Edelstahl.

Perbunan = Warenzeichen der Fa. Bayer

Abmessungen

ORing Abmessungen von Quadratflanschen nach ISO 6164 und Zahnradpumpenflansche sind direkt auf der jeweiligen Produktkatalogseite aufgeführt. Für alle Flansche nach der ISO 6162-1/2 (SAE J518 Code 61/62) gelten die O-Ringabmessungen gemäß nachstehender Tabelle:

Druckangaben

Der zugehörige maximale Betriebsdruck ist bei jedem einzelnen Artikel aufgeführt. Bitte beachten Sie daher die Druckangabe vor dem Einsatz. Alle Druckangaben gehen von einer Einsatztemperatur zwischen –20° Celsius und +100° Celsius (bzw. zwischen einer Umgebungstemperatur von –40° Celsius und +120° Celsius) aus. Außerhalb dieser Temperaturbereiche werden die physikalischen Eigenschaften des verwendeten Materials beeinflusst und somit der Betriebsdruck reduziert.

Die angegebenen maximalen Betriebsdrücke beziehen sich ausschließlich auf die Flanschverbindung. Für die eingesetzten Rohre, Verschraubungen und Armaturen sind die Druckangaben der entsprechenden Hersteller zu berücksichtigen.

Werkstoffe

SAE Flansche nach ISO 6162-1 und -2 (SAE J518) Flanschhälften, Flanschadapter und geschmiedete Vollflansche sind aus dem Werkstoff St52.3 bzw. gleichwertigen Werkstoffen für Stahlanwendungen hergestellt. Für Edelstahlkonstruktionen von Flanschhälften, Flanschadaptern und geschmiedeten Vollflanschen wird der Werkstoff 1.4401 (316) bzw. gleichwertige Werkstoffe eingesetzt. Für besondere Anwendungen besteht auch die Möglichkeit, Flanschadapter in dem Werkstoff 1.4571 (316Ti) zu beziehen.

Quadratflansche nach ISO 6164 (1994)

Stahl Konstruktion: ST52.3, C40 bzw. gleichwertige Werkstoffe

Edelstahl Konstruktion: 1.4571 (316Ti) bzw. gleichwertige Werkstoffe

Zahnradpumpenflansche

Stahl gegossene GTW40 bzw.

Konstruktion: gleichwertige Werkstoffe

Stahl Konstruktion: ST52.3, 11SMnPb30 bzw. gleichwertige Werkstoffe

Stahl geschmiedete St52.3 bzw. gleichwertige

Konstruktion: Werkstoffe

Wenn andere Werkstoffe eingesetzt werden, sind diese auf der jeweiligen Katalogseite aufgeführt.

Oberflächenschutz

Alle verschiedenen Bestellmöglichkeiten für Oberflächen sind auf der jeweiligen Katalogseite aufgeführt!

Oberflächen können sein:

1. Geölt, phosphatiert

2. Cr(VI)-freier Oberflächenschutz CF (Typ CF, Cr3, CFL) mit gleicher, bzw. besserer Korrosionsbeständigkeit als gelb verzinkter Oberfläche (A3C).

N Hochdruck Hydraulik-Flansche N9

Katalog 4100/DE

–

BaureiheRohr-ISO 3601-1Nummer größeSAE J515O-Ring (in Zoll)O-RingGröße 13 1/218.64×3.53210 19 3/424.99×3.53214 25 1 32.92×3.53219 321 1/437.69×3.53222 381 1/247.22×3.53225 51 2 56.74×3.53228 642 1/269.44×3.53232 76 3 85.32×3.53237 893 1/298.02×3.53241 102 4110.72×3.53245 127 5136.12×3.53253

Hochdruck Hydraulik-Flansche

Bestellzeichen Schrauben und O-Ringe

Schrauben für Flansche

nach ISO 6162-1 und -2 (SAE J518)

Baureihe Schrauben für Flansche und Flanschhälften Schrauben für Vollflansche

SerieISOSAEmetr. BestellzeichenUNC Bestellzeichenmetr.

3000 PSI1024 ZYLS16X50109ZNFLXUNC5/8-11X2 ZYLS16X55109ZNFLX *UNC5/8-11X21/4 *

3000 PSI1024 ZYLS16X45109ZNFLX *

3000 PSI1275

ZYLS16X55109ZNFLXUNC5/8-11X21/4ZYLS16X55109ZNFLXUNC5/8-11X21/4

3000 PSI1275 ZYLS16X50109ZNFLX *UNC5/8-11X2 *

SerieISOSAE metr. UNC metr. UNC

6000 PSI 131/2

6000 PSI193/4

6000 PSI251

6000 PSI321 1/4

6000 PSI381 1/2

ZYLS8X30109ZNFLXUNC5/16-18X11/4ZYLS8X30109ZNFLXUNC5/16-18X11/4

ZYLS10X35109ZNFLXUNC3/8-16X11/2ZYLS10X35109ZNFLXUNC3/8-16X11/2

ZYLS12X45109ZNFLXUNC7/16-14X13/4ZYLS12X45109ZNFLXUNC7/16-14X11/2 *

UNC7/16-14X11/2 *

ZYLS14X50109ZNFLX *UNC1/2-13X13/4ZYLS12X50109ZNFLXUNC1/2-13X13/4

ZYLS12X45109ZNFLX

ZYLS14X50109ZNFLX *

ZYLS16X55109ZNFLXUNC5/8-11X21/4ZYLS16X55109ZNFLXUNC5/8-11X21/4

6000 PSI381 1/2 UNC5/8-11X2 *

6000 PSI512

6000 PSI642 1/2

6000 PSI763

ZYLS20X70109ZNFLXUNC3/4-10X23/4ZYLS20X70109ZNFLXUNC3/4-10X23/4

ZYLS20X65109ZNFLX *UNC3/4-10X21/2 *

ZYLS24X75109ZNFLX *

ZYLS30X90109ZNFLX

* = Schrauben sind nicht in der ISO 6162 -1 und ISO 6162-2 enthalten.

Schrauben für Zahnradpumpenflansche

(BFG, BFW)

Schrauben

Typ



BestellzeichenBestellzeichen

Beschreibung

BFW10L35 ZYLS6X22VZXZYLS6X35VZX 2 St. von jeder Schraube

BFW12L35 ZYLS6X22VZXZYLS6X35VZX 2 St. von jeder Schraube

BFW15L35 ZYLS6X22VZXZYLS6X35VZX 2 St. von jeder Schraube

BFW16S35 ZYLS6X22VZXZYLS6X40VZX 2 St. von jeder Schraube

BFW20S35 ZYLS6X22VZXZYLS6X45VZX 2 St. von jeder Schraube

BFW15L40 ZYLS6X22VZX– 4 Stück

BFW18L40 ZYLS6X22VZX– 4 Stück

BFW22L40 ZYLS6X22VZX– 4 Stück

BFW28L40 ZYLS6X20VZXZYLS6X50VZX 2 St. von jeder Schraube

BFW35L40 ZYLS6X22VZXZYLS6X60VZX

ZYLS24X90109ZNFLX *

ZYLS30X110109ZNFLX *

O-Ringe für

OR18.64X3.53XOR18.64X3.53VITX

193/4 OR25X3.53XOR25X3.53VITX 251 OR32.92X3.53XOR32.92X3.53VITX 3211/4 OR37.69X3.53XOR37.69X3.53VITX

3811/2 OR47.22X3.53XOR47.22X3.53VITX

512 OR56.75X3.53XOR56.75X3.53VITX

6421/2 OR69.44X3.53XOR69.44X3.53VITX

763 OR85.32X3.53XOR85.32X3.53VITX

8931/2 OR98.02X3.53XOR98.02X3.53VITX 1024 OR110.72X3.53XOR110.72X3.53VITX

1275 OR136.12X3.53XOR136.12X3.53VITX

O-Ringe für Hydraulikflansche

(BFG,

St. von jeder Schraube

BFW25S55 ZYLS8X25VZXZYLS8X55VZX 2 St. von jeder Schraube

BFW30S55 ZYLS8X25VZXZYLS8X50VZX 2 St. von jeder Schraube

N10

Katalog 4100/DE

BestellzeichenUNC Bestellzeichen 3000 PSI131/2 ZYLS8X25109ZNFLXUNC5/16-18X11/4ZYLS8X30109ZNFLX *UNC5/16-18X11/4 3000 PSI193/4 ZYLS10X30109ZNFLXUNC3/8-16X11/4ZYLS10X35109ZNFLX *UNC3/8-16X11/2 * 3000 PSI251 ZYLS10X30109ZNFLXUNC3/8-16X11/4ZYLS10X35109ZNFLX *UNC3/8-16X11/2 * 3000 PSI321 1/4 ZYLS10X30109ZNFLX UNC7/16-14X11/2ZYLS10X40109ZNFLX *UNC7/16-14X11/2 3000 PSI321 1/4 ZYLS10X35109ZNFLX * — — — 3000 PSI321 1/4 ZYLS12X35109ZNFLX * — — — 3000 PSI381 1/2 ZYLS12X35109ZNFLXUNC1/2-13X11/2ZYLS12X45109ZNFLX *UNC1/2-13X13/4 * 3000 PSI381 1/2 ZYLS14X35109ZNFLX * 3000 PSI512 ZYLS12X35109ZNFLXUNC1/2-13X11/2ZYLS12X45109ZNFLX *UNC1/2-13X13/4 * 3000 PSI512 ZYLS14X35109ZNFLX * 3000 PSI642 1/2 ZYLS12X40109ZNFLXUNC1/2-13X13/4ZYLS12X45109ZNFLX *UNC1/2-13X13/4 * 3000 PSI642 1/2 ZYLS14X35109ZNFLX *UNC1/2-13X11/2 * 3000 PSI763 ZYLS16X50109ZNFLXUNC5/8-11X13/4ZYLS16X55109ZNFLX *UNC5/8-11X21/4 * 3000 PSI763 ZYLS16X45109ZNFLX *UNC5/8-11X2 * 3000 PSI893 1/2 ZYLS16X50109ZNFLXUNC5/8-11X2ZYLS16X55109ZNFLX *UNC5/8-11X21/4 * 3000 PSI893 1/2 ZYLS16X45109ZNFLX

2 St. von jeder Schraube BFW20S40 ZYLS6X22VZXZYLS6X45VZX 2 St. von jeder Schraube BFW35L55 ZYLS8X25VZXZYLS8X60VZX 2 St. von jeder Schraube BFW42L55 ZYLS8X25VZXZYLS8X70VZX 2 St. von jeder Schraube BFW20S55 ZYLS8X25VZXZYLS8X50VZX 2

Typ Schrauben Bestellzeichen Beschreibung BFG (10L-28L) ZYLS6X22VZX 4 Stück BFG (20S) ZYLS8X25VZX 4 Stück

BFW) LKO-Ring GrößeBestellzeichen 35 20×2.5 OR20X2.5X 40 26×2.5 OR26X2.5X 55 32×2.5 OR32X2.5X

J518 ISO (DN) SAE (Zoll) O-Ring NBR Bestellzeichen FKM Bestellzeichen 131/2

Flansche SAE

Merkmale, Vorteile und Nutzen

1. Herstellung – ISO 6162-1/2 Flansche stimmen mit der SAE J518 und Code 61/62 überein. Dieser internationale Standard regelt und kontrolliert die Abmessungen und Toleranzen von Hydraulik-Flanschanschlüssen.

2. Verfügbare Flanschkonfigurationen – Über 60 verschiedene Flanschkonfigurationen sind Standard in vielen unterschiedlichen Größen. Die breite Produktpalette an Flanschen bietet eine sehr große Flexibilität, mit der die beste Auslegung Ihrer Hydraulikanlage möglich ist.

3. Materialien – Alle Flanschkonfigurationen sind in Stahl als Standard verfügbar. In Edelstahl sind alle im Markt üblichen Größen erhältlich.

4. Verfügbare Größen – Die meisten Flanschkonfigurationen sind verfügbar als Standard von 1/2˝ bis 2˝ und oft bis zu der Größe von 5˝.

5. Konstruktion – Parker bietet eine komplette geschmiedete Stahl Produktlinie an, um zu gewährleisten, dass unser Produkt in möglichst allen Anwendungen eingesetzt werden kann.

6. Entwickelte Größen – Geschmiedete Flansche bieten ein kompakteres Design als vergleichbare Flansche, die aus dem Block gefertigt werden.

7. Druckbereiche – ISO 6162-1/2 Flansche und Komponenten sind für die Druckbereiche bis 420 bar (6000 PSI) geeignet. Der zulässige Betriebsdruck ist direkt auf der jeweiligen Katalogseite für jede entsprechende Größe angegeben. Hier können Sie sich über die Anwendung bei verschiedenen Druckbereichen informieren.

8. Flansche mit Zubehör – Um Bestell- und Montagefehler zu vermeiden, bietet Parker alle Flansche inklusive Zubehör (Schrauben, O-Ring und gegebenenfalls Flanschhälften) an.

9. Montagezubehör – Die eingesetzten Schrauben für unsere Komplett-Teile haben mindestens die Festigkeitsklasse 8.8, um eine lange Lebensdauer zu gewährleisten.

N Hochdruck Hydraulik-Flansche N11

Katalog 4100/DE

Winkel Flanschadapter

Hochdruck Hydraulik-Flansche

D12)

(Zoll)(DN)D3D4L1L2L3L4L5S1S2(metr.)(unc.)kg/1 St.Bestellzeichen*CF71

SAEISO a

Schrauben Gewicht PN (bar)1)

SAEISO a (Stahl) (Zoll)(DN)D3D4L1L2L3L4L5S1S2(metr.)(unc.)kg/1 St.Bestellzeichen*CF71

Bestellhinweise

SAE Vollflansche

WFS SAE 90° Winkel Flanschadapter

SAE Flansche / EO 24° Anschluss (ISO 6162-1/-2)

(Zoll)(DN)D3D4L1L2L3L4L5S1S2(metr.)(unc.)kg/1

Richtiges Bestellen leicht gemacht!

Schritt 1

Auswahl Basis-Bestellcode

1. Im Index-Verzeichnis am Anfang dieses Kataloges sind alle verfügbaren Flanschgrößen unseres Lieferprogramms übersichtlich aufgelistet.

2. Schlagen Sie jetzt die entsprechende Seite auf, die das Produkt Ihrer Wahl im Detail zeigt.

3. Wählen Sie nun die gewünschte Flanschgröße aus! Im rechten Teil der Maßtabelle finden Sie dann den in fett gedruckten Basis-Bestellcode.

Beispiel: WFS34/30S

Schritt 2

genannt = Artikel lieferbar

Baureihe; S = Schwere Baureihe

Baureihe; S = Schwere Baureihe (MPa)

(MPa)

ohne Mutter und Schneidring. Bestellen von Komplettverschraubungen alternativen Dichtungsmaterialien siehe Seite N11. Bestellzeichen für Winkelflanschadapter komplettiert mit FHS35/10CFX und M10×35 Schraubensatz.

Lieferung ohne Mutter und Schneidring.

Auswahl Material und Oberfläche … Je nach der von Ihnen gewünschten Oberflächenund Material-Variante muss dieser Basis-Bestellcode jetzt noch von Ihnen mit der entsprechenden Kennung ergänzt werden.

Dieses Kürzel finden Sie in der am Fuß jeder Seite stehenden Tabelle.

Beispiel: WFS34/30S + CFX = WFS34/30SCFX

4. Bestellung von Einzelteilen

Beispiel: Einzelteil, Cr(VI)-frei verzinkt

WFS34/30S + CFX = WFS34/30SCFX

5. Bestellung von Komplett-Typen

Hinweise zum Bestellen von Komplettverschraubungen

bitte die Bestellzeichen mit den Kennbuchstaben gewünschte Material.

bzw. alternativen Dichtungsmaterialien siehe Seite N11. 3 Bestellzeichen für Winkelflanschadapter komplettiert mit FHS35/10CFX und M10×35 Schraubensatz.

bitte die Bestellzeichen mit den Kennbuchstaben gewünschte Material.

Bestellzeichen-Ergänzungen

Beispiel: Bestellung mit Flanschhälften, metrischem Schraubensatz und O-Ring

WFS34/30S + OMDCF = WFS34/30SOMDCF

Kennbuchstaben

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Oberfläche und Material

Kennbuchstaben

Oberfläche und Material

Beispiel nur Flanschadapter Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Material Kennbuchstaben Oberfläche und Material

verzinkt, Cr(VI)-freiCF

Bestellzeichen-Ergänzungen

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) verzinkt, Cr(VI)-freiCF

Beispiel nur Flanschadapter Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

Beispiel nur Flanschadapter Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

WFS32/16SCFXWFS32/16SOMDCFWFS32/16SOMDCFUNBR 71 WFS32/16S71XWFS32/16SOMD71– VIT

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

6. Bestellung mit Mutter und Schneidring

Beispiel: Flansch mit Flanschhälften, metrischem Schraubensatz, O-Ring, Mutter und Schneidring

Stahl, verzinkt, Cr(VI)-freiCF WFS32/16SCFXWFS32/16SOMDCFWFS32/16SOMDCFUNBR

Edelstahl 71 WFS32/16S71XWFS32/16SOMD71– VIT

WFS32/16SCFXWFS32/16SOMDCFWFS32/16SOMDCFUNBR 71 WFS32/16S71XWFS32/16SOMD71–

N22

Bestellzeichen-Ergänzungen

Dichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

WFS32/16SCFXWFS32/16SOMDCFWFS32/16SOMDCFUNBR

WFS32/16S71XWFS32/16SOMD71– VIT

Auf jeder Katalogseite sind die entsprechenden Bestellvarianten in der unten stehenden Tabelle aufgeführt.

WFS34/30S + CF = WFS34/30SCF

Katalog 4100-10/DE

7. Bestellung mit Funktionsmutter

Katalog 4100-10/DE

Beispiel: Flansch mit Flanschhälften, metrischem Schraubensatz, O-Ring und Funktionsmutter

WFS34/30 (+Z) S + CF = WFS34/30ZSCF

8. Andere Dichtungswerkstoffe

Beispiel: Flansch aus dem Werkstoff Stahl mit Flanschhälften, metrischem Schraubensatz und O-Ring aus dem Werkstoff FKM

WFS34/30S + VITOMDCF = WFS34/30SVITOMDCF

Beispiel: Flansch aus dem Werkstoff Edelstahl mit Flanschhälften, metrischem Schraubensatz und O-Ring aus dem Werkstoff NBR (z. B. Perbunan)

WFS34/30S + NBROMD71 = WFS34/30SNBROMD71

Perbunan = Warenzeichen der Fa. Bayer

N12

Katalog 4100/DE

N22 Katalog

4100-10/DE

3000 PSI Serie Baureihe D12) Schrauben Gewicht PN (bar)1) SAEISO a (Stahl) (Zoll)(DN)D3D4L1L2L3L4L5S1S2(metr.)(unc.)kg/1 St.Bestellzeichen*CF71 1/21312S1230.25042.56.74458.52224M 08×255/16×1 1/40.38 WFS32/12S 210210 1/21315L1230.23629.06.73644.02427M 08×255/16×1 1/40.40 WFS32/15L 315315 1/21316S1230.23829.56.73648.02430M 08×255/16×1 1/40.43 WFS32/16S 350350 1/21318L1230.25042.56.74459.02232M 08×255/16×1 1/40.44 WFS32/18L 315315 3/41916S1938.16455.56.75373.52730M 10×303/8×1 1/40.60 WFS33/16S 350350 3/41918L1938.13931.56.74248.03032M 10×303/8×1 1/40.66 WFS33/18L 315315 3/41922L1938.14133.56.74250.03036M 10×303/8×1 1/40.66 WFS33/22L 160160 3/41920S1738.14332.56.74254.03036M 10×303/8×1 1/40.76 WFS33/20S 350350 3/41925S1738.14533.06.74257.03046M 10×303/8×1 1/40.89 WFS33/25S 350350 12520S2044.56554.58.06077.03436M 10×303/8×1 1/40.78 WFS34/20S 350350 12522L1844.56557.58.06074.03436M 10×303/8×1 1/40.81 WFS34/22L 160160 12528L2544.54436.58.04553.03641M 10×303/8×1 1/40.85 WFS34/28L 160160 12525S2044.54836.58.04557.03646M 10×303/8×1 1/40.95 WFS34/25S 350350 12530S2444.55036.58.04563.03650M 10×303/8×1 1/41.06 WFS34/30S 250250 1 1/43235L3250.85746.58.05068.04150M 10×353/8×1 1/41.15 WFS35/35L/10 3) 160160 1 1/43225S2750.85543.08.06067.04146M 10×353/8×1 1/41.35 WFS35/25S/10 200200 1 1/43230S2850.85743.58.05070.04150M 10×353/8×1 1/41.40 WFS35/30S/10 200200 1 1/43238S2850.85943.08.05074.04660M 10×353/8×1 1/41.53 WFS35/38S/10 200200 1 1/43235L3250.85746.58.05068.04150M 12×407/16×1 1/21.15 WFS35/35L 160160 1 1/43225S2750.85543.08.05067.04146M 12×407/16×1 1/21.35 WFS35/25S 200200 1 1/43230S2850.85743.58.05070.04150M 12×407/16×1 1/21.40 WFS35/30S 200200 1 1/43238S2850.85943.08.05074.04160M 12×407/16×1 1/21.53 WFS35/38S 200200 1 1/23835L3060.37867.58.06683.05050M 12×351/2×1 1/21.55 WFS36/35L 160160 1 1/23842L3660.35847.08.05570.05060M 12×351/2×1 1/21.60 WFS36/42L 160160 1 1/23838S3660.36448.08.05579.05060M 12×351/2×1 1/21.95 WFS36/38S 200200 1 Druckwert genannt = Artikel lieferbar 2 L = Leichte Baureihe; S = Schwere Baureihe PN (bar) = PN (MPa) 10

Serie D12) Schrauben Gewicht PN (bar)1)

(Stahl)

1/21312S1230.25042.56.74458.52224M 08×255/16×1 1/40.38 WFS32/12S 210210 1/21315L1230.23629.06.73644.02427M 08×255/16×1 1/40.40 WFS32/15L 315315 1/21316S1230.23829.56.73648.02430M 08×255/16×1 1/40.43 WFS32/16S 350350 1/21318L1230.25042.56.74459.02232M 08×255/16×1 1/40.44 WFS32/18L 315315 3/41916S1938.16455.56.75373.52730M 10×303/8×1 1/40.60 WFS33/16S 350350 3/41918L1938.13931.56.74248.03032M 10×303/8×1 1/40.66 WFS33/18L 315315 3/41922L1938.14133.56.74250.03036M 10×303/8×1 1/40.66 WFS33/22L 160160 3/41920S1738.14332.56.74254.03036M 10×303/8×1 1/40.76 WFS33/20S 350350 3/41925S1738.14533.06.74257.03046M 10×303/8×1 1/40.89 WFS33/25S 350350 12520S2044.56554.58.06077.03436M 10×303/8×1 1/40.78 WFS34/20S 350350 12522L1844.56557.58.06074.03436M 10×303/8×1 1/40.81 WFS34/22L 160160 12528L2544.54436.58.04553.03641M 10×303/8×1 1/40.85 WFS34/28L 160160 12525S2044.54836.58.04557.03646M 10×303/8×1 1/40.95 WFS34/25S 350350 12530S2444.55036.58.04563.03650M 10×303/8×1 1/41.06 WFS34/30S 250250 1/43235L3250.85746.58.05068.04150M 10×353/8×1 1/41.15 WFS35/35L/10 3) 160160 1/43225S2750.85543.08.06067.04146M 10×353/8×1 1/41.35 WFS35/25S/10 200200 1/43230S2850.85743.58.05070.04150M 10×353/8×1 1/41.40 WFS35/30S/10 200200 1/43238S2850.85943.08.05074.04660M 10×353/8×1 1/41.53 WFS35/38S/10 200200 1/43235L3250.85746.58.05068.04150M 12×407/16×1 1/21.15 WFS35/35L 160160 1/43225S2750.85543.08.05067.04146M 12×407/16×1 1/21.35 WFS35/25S 200200 1/43230S2850.85743.58.05070.04150M 12×407/16×1 1/21.40 WFS35/30S 200200 1/43238S2850.85943.08.05074.04160M 12×407/16×1 1/21.53 WFS35/38S 200200 1/23835L3060.37867.58.06683.05050M 12×351/2×1 1/21.55 WFS36/35L 160160 1/23842L3660.35847.08.05570.05060M 12×351/2×1 1/21.60 WFS36/42L 160160 1/23838S3660.36448.08.05579.05060M 12×351/2×1 1/21.95 WFS36/38S 200200

Serie

lieferbar

= Artikel

VIT N22

Katalog 4100-10/DE

24° Anschluss Schrauben Gewicht PN (bar)1) (Stahl)

St.Bestellzeichen*CF71 1/21312S1230.25042.56.74458.52224M 08×255/16×1 1/40.38 WFS32/12S 210210 1/21315L1230.23629.06.73644.02427M 08×255/16×1 1/40.40 WFS32/15L 315315 1/21316S1230.23829.56.73648.02430M 08×255/16×1 1/40.43 WFS32/16S 350350 1/21318L1230.25042.56.74459.02232M 08×255/16×1 1/40.44 WFS32/18L 315315 3/41916S1938.16455.56.75373.52730M 10×303/8×1 1/40.60 WFS33/16S 350350 3/41918L1938.13931.56.74248.03032M 10×303/8×1 1/40.66 WFS33/18L 315315 3/41922L1938.14133.56.74250.03036M 10×303/8×1 1/40.66 WFS33/22L 160160 3/41920S1738.14332.56.74254.03036M 10×303/8×1 1/40.76 WFS33/20S 350350 3/41925S1738.14533.06.74257.03046M 10×303/8×1 1/40.89 WFS33/25S 350350 12520S2044.56554.58.06077.03436M 10×303/8×1 1/40.78 WFS34/20S 350350 12522L1844.56557.58.06074.03436M 10×303/8×1 1/40.81 WFS34/22L 160160 12528L2544.54436.58.04553.03641M 10×303/8×1 1/40.85 WFS34/28L 160160 12525S2044.54836.58.04557.03646M 10×303/8×1 1/40.95 WFS34/25S 350350 12530S2444.55036.58.04563.03650M 10×303/8×1 1/41.06 WFS34/30S 250250 1/43235L3250.85746.58.05068.04150M 10×353/8×1 1/41.15 WFS35/35L/10 3) 160160 1/43225S2750.85543.08.06067.04146M 10×353/8×1 1/41.35 WFS35/25S/10 200200 1/43230S2850.85743.58.05070.04150M 10×353/8×1 1/41.40 WFS35/30S/10 200200 1/43238S2850.85943.08.05074.04660M 10×353/8×1 1/41.53 WFS35/38S/10 200200 1/43235L3250.85746.58.05068.04150M 12×407/16×1 1/21.15 WFS35/35L 160160 1/43225S2750.85543.08.05067.04146M 12×407/16×1 1/21.35 WFS35/25S 200200 1/43230S2850.85743.58.05070.04150M 12×407/16×1 1/21.40 WFS35/30S 200200 1/43238S2850.85943.08.05074.04160M 12×407/16×1 1/21.53 WFS35/38S 200200 1/23835L3060.37867.58.06683.05050M 12×351/2×1 1/21.55 WFS36/35L 160160 1/23842L3660.35847.08.05570.05060M 12×351/2×1 1/21.60 WFS36/42L 160160 1/23838S3660.36448.08.05579.05060M 12×351/2×1 1/21.95 WFS36/38S 200200 Baureihe Schneidring. Komplettverschraubungen siehe Seite N11. Winkelflanschadapter komplettiert mit FHS35/10CFX und M10×35 Schraubensatz. den Kennbuchstaben

Kennbuchstaben Oberfläche Material Beispiel nur Flanschadapter Beispiel inkl. Flanschhälften,

Schraubensatz und

Beispiel inkl.

Schraubensatz

Standard-

metr.

O-Ring

Flanschhälften, UNC

und O-Ring

SAE

N Übersicht N13

4100/DE

Katalog

Flansche FHS – S. N16 FUS – S. N17 FUSM – S. N18 FHSF – S. N19 FUSF – S. N20

Flanschadapter EO 24° Anschluss BSPP 60° Anschluss NPT Einschraubzapfen GFS – S. N21 WFS – S. N23 GFS-G – S. N25 WFS-G – S. N26 GFS-N – S. N27 SAE Vollflansche BSPP Innengewinde PFF-G – S. N42 PCFF-G – S. N43 PAFSF-G – S. N44 PEFF-G – S. N45 O-Lok® ORFS Anschluss Triple-Lok® 37° Bördelanschluss L(O)HQ – S. N28 L(O)EMQ – S. N29 L(O)VQ – S. N30 XHQ – S. N31 XEMQ – S. N32 XVQ – S. N33 Anschweiß-Adapter Einschweiß-Adapter ASR – S. N34 AS – S. N35 ASL – S. N37 WAS – S. N38 ES – S. N39 ESL – S. N41 NPT Innengewinde PFF-N – S. N46 PCFF-N – Sp. N47 PEFF-N – S. N48

SAE

SAE Vollflansche

N14

Übersicht

Katalog 4100/DE

BSPP 60° Anschluss PFF-..S/L – S. N49 PAFG-90M – S. N50 PAFG-G – S. N51 PAFG-90G – S. N52 Triple-Lok®

Bördelanschluss O-Lok® ORFS Anschluss PAFG-X – S. N53 PAFG-90X – S. N54 PAFG-L – S. N55 PAFG-90L – S. N56 Anschweiß-Anschluss Einschweiß-Anschluss PAFS-B – S. N57 PGFS-B – S. N58 PAFS-90B – S. N59 PAFS-S – S. N60 PGFS-S – S. N61 PAFSF-S – S. N62 PAFS-90S – S. N63 Vollflansche Komplettverbindungen PDFS-G – S. N64 PDFS-B – S. N65 PDFS-S – S. N66 SAE Flanschzubehör PCFF – S. N67 PCCFF – S. N68 CPM – S. N69 AP – S. N70 PMQ flach – S. N71 PMQ – S. N72 PAGL-(G/M) – S. N73 PRF – S. N74

EO 24° Anschluss

37°

Zahnradpumpenflansche

EO 24°

N Übersicht N15

Katalog 4100/DE Anschluss O-Lok® ORFS Anschluss BFG – S. N75 BFW – S. N76 BFW3 – S. N77 BFGL – S. N78 BFWL – S. N79 BSPP Gewinde innen/außen Einschweiß-Anschluss BFW-G – S. N80 BFW-GI – S. N81 BFW-S – S. N82 Sonderpumpenflansche PF – S. N83 PFL – S. N83

PFE

– S. N84 PFB – S. N84 BFW3-G – S. N85 Aluminium-Pumpenflansche PWDS-G – S. N86 PWDA – S. N87 ISO 6164 Quadratflansche PSFC – S. N88 PSFA-B – S. N89 PSFP – S. N90 PSF-B – S. N91 PDSF-B – S. N92

SAE Flansche

FHS SAE Flanschhälften

ISO 6162-1/-2

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

N16

3000 PSI Serie Baureihe Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)D1D2L1L2L3LALBLX LY DB(metr.)(unc.)kg/1 St.Bestellzeichen*CFSS 1/21324.331.06.2131923.054.08.738.18.9M 08×255/16×1 1/40.07 FHS32 345345 3/41932.238.96.2142225.965.011.147.610.6M 10×303/8×1 1/40.09 FHS33 345345 12538.545.27.5162429.269.913.152.410.6M 10×303/8×1 1/40.11 FHS34 345345 1 1/43243.751.67.5162236.379.415.158.710.6M 10×35–0.17 FHS35/10 276276 1 1/43243.751.67.5162236.379.415.158.712.0–7/16×1 1/20.17 FHS35/12 276276 1 1/43243.751.67.5162236.379.415.158.712.5M 12×35–0.17 FHS35 276276 1 1/23850.861.17.5162541.193.817.969.913.5M 12×351/2×1 1/20.24 FHS36 207207 1 1/23850.861.17.5162541.193.817.969.914.5M 14×35–0.24 FHS36/14 207207 25162.872.39.0162648.2101.621.477.813.5M 12×351/2×1 1/20.27 FHS38/12 207207 25162.872.39.0162648.2101.621.477.814.5M 14×35–0.27 FHS38 207207 2 1/26474.984.99.0193854.1114.325.488.913.5M 12×401/2×1 3/40.45 FHS310 172172 2 1/26474.984.99.0193854.1114.325.488.914.5M 14×40–0.45 FHS310/14 172172 37690.9102.49.0224165.3135.031.0106.416.7M 16×455/8×1 3/40.71 FHS312 138138 3 1/289102.4115.010.7222868.6152.434.9120.716.7M 16×455/8×20.65 FHS314 3434 4102115.1127.810.7253574.9162.038.9130.216.7M 16×505/8×20.87 FHS316 3434 5127140.5153.210.7284189.4184.246.0152.416.7M 16×505/8×2 1/41.25 FHS320 3434 6000 PSI Serie 1/21324.632.57.2162224.056.49.140.58.9M 08×305/16×1 1/40.08 FHS62 420420 3/41932.542.08.3192830.072.011.950.810.6M 10×353/8×1 1/20.16 FHS63 420420 12538.848.49.0243334.881.013.957.213.3M 12×45–0.25 FHS64 420420 12538.948.49.0243334.881.013.957.212.0–7/16×1 3/40.25 FHS64/12 420420 1 1/43244.554.89.8273838.695.315.966.615.0M 14×50–0.39 FHS65 420420 1 1/43244.554.89.8273838.695.315.966.613.3M 12×451/2×1 3/40.42 FHS65/12 420420 1 1/23851.664.312.1304347.5112.818.379.316.7M 16×555/8×2 1/40.63 FHS66 420420 25167.680.212.1375256.9133.422.296.820.6M 20×653/4×2 3/41.07 FHS68 420420 2 1/26490.0108.020.0454575.1180.029.4123.825.0M 24×75–1.95 FHS610 420420 376115.0132.525.0555599.1215.035.7152.431.0M 30×90–3.32 FHS612 420420 1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10

Katalog 4100/DE

Material Kennbuchstaben Oberfläche und Material Beispiel Beschreibung Stahl, verzinkt, Cr(VI)-freiCF FHS32CFXnur Flanschhälfte Edelstahl SS FHS32SSXnur Flanschhälfte

FUS SAE Flansche

ISO 6162-1/-2

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

N SAE Flansche N17

Katalog 4100/DE

3000 PSI Serie Baureihe Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)D1D2L1L2L3LALBLX LY DB(metr.)(unc.)kg/1 St.Bestellzeichen*CFSS 1/21324.331.06.213194654.017.538.18.9M 08×255/16×1 1/40.13 FUS32 345345 3/41932.238.96.214225265.022.347.610.6M 10×303/8×1 1/40.18 FUS33 345345 12538.545.27.516245969.926.252.410.6M 10×303/8×1 1/40.22 FUS34 345345 1 1/43243.751.67.516227379.430.258.710.6M 10×35–0.30 FUS35/10 276276 1 1/43243.751.67.516227379.430.258.712.0–7/16×1 1/20.29 FUS35/12 276276 1 1/43243.751.67.516227379.430.258.712.5M 12×35–0.29 FUS35 276276 1 1/23850.861.17.516258393.835.869.913.5M 12×351/2×1 1/20.45 FUS36 207207 1 1/23850.861.17.516258393.835.869.914.5M 14×35–0.44 FUS36/14 207207 25162.872.39.0162697101.642.877.813.5M 12×351/2×1 1/20.53 FUS38/12 207207 25162.872.39.0162697101.642.877.814.5M 14×35–0.51 FUS38 207207 2 1/26474.984.99.01938109114.350.888.913.5M 12×401/2×1 3/40.85 FUS310 172172 2 1/26474.984.99.01938109114.350.888.914.5M 14×40–0.82 FUS310/14 172172 37690.9102.49.02241131135.061.9106.416.7M 16×455/8×1 3/41.30 FUS312 138138 3 1/289102.4115.010.72228140152.469.9120.716.7M 16×455/8×21.57 FUS314 3434 4102115.1127.810.72535150162.077.8130.216.7M 16×505/8×21.82 FUS316 3434 5127140.5153.210.72841180184.292.1152.416.7M 16×505/8×2 1/42.63 FUS320 3434 6000 PSI Serie 1/21324.632.57.216224856.418.240.58.9M 08×305/16×1 1/40.16 FUS62 420420 3/41932.542.08.319286071.423.850.810.6M 10×353/8×1 1/20.31 FUS63 420420 12538.848.49.024337081.027.857.213.3M 12×45–0.49 FUS64 420420 12538.948.49.024337081.027.857.212.0–7/16×1 3/40.51 FUS64/12 420420 1 1/43244.554.89.827387895.331.866.615.0M 14×50–0.77 FUS65 420420 1 1/43244.554.89.827387895.331.866.613.3M 12×451/2×1 3/40.81 FUS65/12 420420 1 1/23851.664.312.1304396112.836.579.316.7M 16×555/8×2 1/41.31 FUS66 420420 25167.680.212.13752114133.444.596.820.6M 20×653/4×2 3/42.00 FUS68 420420 2 1/26490.0108.920.54545150180.058.7123.825.0M 24×75–3.95 FUS610 420420 376115.0132.525.55555178215.071.4152.431.0M 30×90–6.73 FUS612 420420 1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10

Material Kennbuchstaben Oberfläche und Material Beispiel Beschreibung Stahl, verzinkt, Cr(VI)-freiCF FUS32CFXnur Vollflansch Edelstahl SS FUS32SSXnur Vollflansch

FUSM SAE Vollflansche mit metrischen Gewinden

ISO 6162-1/-2

genannt = Artikel lieferbar

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel nur Vollflansch mit metr. Gewinden

Beschreibung

Stahl, verzinkt, Cr(VI)-freiCF FUSM32CFMnur Vollflansch

Edelstahl SS FUSM32SSMnur Vollflansch

SAE Flansche N18

Katalog 4100/DE

3000 PSI Serie Baureihe Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)D1D2L1L2L3LALBLX LY T1kg/1 St.Bestellzeichen*CFSS 1/21324.331.06.213204654.017.538.1 M 8 0.13 FUSM32 345 345 3/41932.138.96.214225265.022.347.6 M10 0.19 FUSM33 345345 12538.545.27.516245969.926.252.4 M10 0.23 FUSM34 345345 1 1/43243.751.67.516227379.430.258.7 M10 0.31 FUSM35/10 276276 1 1/43243.751.67.516227379.430.258.7 M12 0.30 FUSM35/12 276276 1 1/23850.861.17.516258393.835.769.9 M12 0.44 FUSM36 207207 1 1/23850.861.17.516258393.835.769.9 M14 0.47 FUSM36/14 207207 25162.872.39.0162697101.642.977.8 M12 0.56 FUSM38/12 207207 25162.872.39.0162697101.642.977.8 M14 0.54 FUSM38 207207 2 1/26474.984.99.01938109114.350.888.9 M12 0.85 FUSM310 172172 2 1/26474.984.99.01938109114.350.888.9 M14 0.73 FUSM310/14 172172 37690.9102.49.02241131135.061.9106.4 M16 1.25 FUSM312 138138 3 1/289102.4115.010.72328140152.469.9120.7 M16 1.66 FUSM314 3434 4102115.1127.810.72535150162.077.8130.2 M16 1.83 FUSM316 3434 5127140.5153.210.72841180184.292.1152.4 M16 2.50 FUSM320 3434 6000 PSI Serie 1/21324.632.57.216224856.418.240.5 M 8 0.18 FUSM62 420 420 3/41932.542.08.219286071.423.850.8 M10 0.34 FUSM63 420420 12538.948.49.024337081.027.857.2 M12 0.55 FUSM64 420420 1 1/43244.554.89.827387895.331.866.6 M14 0.87 FUSM65 420420 1 1/43244.554.89.827387895.331.866.6 M12 0.87 FUSM65/12 420420 1 1/23851.664.312.1304396112.836.579.3 M16 1.33 FUSM66 420420 25167.680.212.13752114133.444.596.8 M20 2.31 FUSM68 420420 2 1/26490.0108.920.54545150180.058.7123.8 M24 4.02 FUSM610 420420 376115.0132.525.5 5555178215.071.4152.4 M30 7.05 FUSM612 420420 1) Druckwert

PN (bar)

= PN (MPa) 10

FHSF SAE Flanschhälften flach

ISO 6162-1/-2

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material

Beispiel Beschreibung

verzinkt, Cr(VI)-freiCF FHSF32CFnur Flanschhälfte

N SAE Flansche N19

3000 PSI Serie Baureihe Schrauben Gewicht PN (bar)1) SAEISO (Stahl)Bestell(Zoll)(DN)D1D2L1L2LALBLX LY DB(metr.)(unc.)kg/1 St.zeichen*CF 1/21324.331.06.21322.8568.738.18.9M 08×255/16×1 1/40.06 FHSF32 345 3/41932.138.96.21425.96511.147.610.6M 10×303/8×1 1/40.07 FHSF33 345 12538.545.37.51629.27013.152.410.6M 10×303/8×1 1/40.10 FHSF34 345 1 1/43243.751.67.51636.67915.158.710.6M 10×35–0.16 FHSF35/10 276 1 1/43243.751.67.51636.67915.158.712.5M 12×357/16×1 1/20.16 FHSF35/12 276 1 1/23850.861.17.51641.19417.969.913.5M 12×351/2×1 1/20.21 FHSF36 207 1 1/23850.861.17.51641.19417.969.914.5M 14×35–0.20 FHSF36/14 207 25162.872.39.01648.210421.477.813.5M 12×351/2×1 1/20.26 FHSF38 207 25162.872.39.01648.210421.477.814.5M 14×35–0.25 FHSF38/14 207 2 1/26474.984.99.01953.011425.488.913.5M 12×401/2×1 3/40.38 FHSF310 172 2 1/26474.984.99.01953.011425.488.914.5M 14×40–0.36 FHSF310/14 172 37690.9102.49.02264.313531.0106.416.7M 16×455/8×1 3/40.57 FHSF312 138 6000 PSI Serie 1/21324.632.57.21623.6569.140.58.9M 08×305/16×1 1/40.08 FHSF62 420 3/41932.542.08.32030.07111.950.810.6M 10×353/8×1 1/20.14 FHSF63 420 12538.848.49.02534.88113.957.213.3M 12×45–0.23 FHSF64 420 12538.848.49.02534.88113.957.212.0M 12×457/16×1 3/40.23 FHSF64/12 420 1 1/43244.554.89.82738.69515.966.615.0M 14×50–0.34 FHSF65 420 1 1/43244.554.89.82738.69515.966.613.3M 12×501/2×1 3/40.34 FHSF65/12 420 1 1/23851.664.312.13047.511318.379.316.7M 16×555/8×2 1/40.59 FHSF66 420 25167.680.212.13756.913322.296.820.6M 20×653/4×2 3/40.93 FHSF68 420 1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10 Material für Stahl: C60

Katalog 4100/DE

Bestellzeichen-Ergänzungen Stahl,

Kennbuchstaben Oberfläche und Material

SAE Flansche

FUSF SAE Vollflansche flach

ISO 6162-1/-2

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

N20

Katalog 4100/DE

3000 PSI Serie Baureihe Schrauben Gewicht PN (bar)1) SAEISO (Stahl)Bestell(Zoll)(DN)D1D2L1L2LALBLX LY DB(metr.)(unc.)kg/1 St.zeichen*CF 1/21324.331.06.213465617.438.18.9M 08×255/16×1 1/40.12 FUSF32 345 3/41932.138.96.214526522.247.610.6M 10×303/8×1 1/40.18 FUSF33 345 12538.545.37.516597026.252.410.6M 10×303/8×1 1/40.23 FUSF34 345 1 1/43243.751.67.516737930.258.710.6M 10×35–0.33 FUSF35/10 276 1 1/43243.751.67.516737930.258.712.5M 12×357/16×1 1/20.32 FUSF35/12 276 1 1/23850.861.17.516839435.869.913.5M 12×351/2×1 1/20.42 FUSF36 207 1 1/23850.861.17.516839435.869.914.5M 14×35–0.41 FUSF36/14 207 25162.872.39.0169710442.877.813.5M 12×351/2×1 1/20.56 FUSF38/12 207 25162.872.39.0169710442.877.814.5M 14×35–0.51 FUSF38 207 2 1/26474.984.99.01910911450.888.913.5M 12×401/2×1 3/40.77 FUSF310 172 2 1/26474.984.99.01910911450.888.914.5M 14×40–0.72 FUSF310/14 172 37690.9102.49.02213113561.9106.416.7M 16×455/8×1 3/41.13 FUSF312 138 6000 PSI Serie 1/21324.632.57.216485618.240.58.9M 08×305/16×1 1/40.17 FUSF62 420 3/41932.542.08.320607123.850.810.6M 10×353/8×1 1/20.32 FUSF63 420 12538.848.49.025708127.857.213.3M 12×45–0.56 FUSF64 420 12538.848.49.025708127.857.212.0M 12×45 7/16×1 3/40,56 FUSF64/12 420 1 1/43244.554.89.827789531.866.615.0M 14×50–0.76 FUSF65 420 1 1/43244.554.89.827789531.866.613.3M 12×501/2×1 3/40.76 FUSF65/12 420 1 1/23851.664.312.1309511336.579.316.7M 16×555/8×2 1/41.30 FUSF66 420 25167.680.212.13711413344.596.820.6M 20×653/4×2 3/41.88 FUSF68 420 1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10 Material für Stahl: C60

Material Kennbuchstaben Oberfläche und Material Beispiel Beschreibung Stahl, verzinkt, Cr(VI)-freiCF FUSF32CFnur Vollflansch

GFS SAE Flanschadapter gerade

SAE Flansche / EO 24° Anschluss (ISO 6162-1/-2)

1) Druckwert genannt = Artikel lieferbar

2) L = Leichte Baureihe; S = Schwere Baureihe

PN (bar) = PN (MPa) 10

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite N12.

3) Bestellzeichen für Flanschadapter komplettiert mit FHS35/10CFX und M10×35 Schraubensatz.

Für zugehörige Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 und N19. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Edelstahl 71

Bestellzeichen-Ergänzungen

Beispiel nur Flanschadapter Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

GFS32/16SCFXGFS32/16SOMDCFGFS32/16SOMDCFUNBR

GFS32/16S71XGFS32/16SOMD71–

N21

SAE Flanschadapter Katalog 4100/DE

3000 PSI Serie Baureihe D12) Schrauben Gewicht PN (bar)1) SAEISO  (Stahl) (Zoll)(DN)D3D4L1L2L3L4S1S2(metr.)(unc.)kg/1 St.Bestellzeichen*CF71 1/21315L12.030.248.041.06.756.02427M 08×255/16×1 1/40.13 GFS32/15L 315315 1/21316S12.030.250.041.56.760.02430M 08×255/16×1 1/40.14 GFS32/16S 350350 1/21318L14.030.250.042.56.761.01932M 08×255/16×1 1/40.12 GFS32/18L 315315 3/41916S12.038.155.046.56.764.52730M 10×303/8×1 1/40.22 GFS33/16S 350350 3/41918L17.038.153.045.56.762.03032M 10×303/8×1 1/40.22 GFS33/18L 315315 3/41922L19.038.153.045.56.762.03036M 10×303/8×1 1/40.20 GFS33/22L 160160 3/41928L19.038.155.041.06.764.03241M 10×303/8×1 1/40.23 GFS33/28L 160160 3/41920S17.038.157.046.56.768.03036M 10×303/8×1 1/40.25 GFS33/20S 350350 3/41925S17.038.157.045.06.769.03046M 10×303/8×1 1/40.27 GFS33/25S 350350 12520S25.044.560.048.58.071.03236M 10×303/8×1 1/40.34 GFS34/20S 350350 12528L24.044.554.046.58.063.03641M 10×303/8×1 1/40.28 GFS34/28L 160160 12525S20.044.558.046.58.060.03646M 10×303/8×1 1/40.35 GFS34/25S 350350 12530S24.044.563.049.58.076.03650M 10×303/8×1 1/40.36 GFS34/30S 250250 12542L24.044.576.065.08.087.54160M 10×303/8×1 1/40.49 GFS34/42L 160160 1 1/43235L32.050.858.047.58.069.04150M 10×35–0.36 GFS35/35L/103) 160160 1 1/43225S27.050.860.048.08.072.04146M 10×35–0.44 GFS35/25S/103) 200200 1 1/43230S28.550.862.048.58.075.04150M 10×35–0.44 GFS35/30S/103) 200200 1 1/43238S28.050.866.050.08.081.04660M 10×35–0.46 GFS35/38S/103) 200200 1 1/43228L23.050.860.052.58.067.03641M 12×407/16×1 1/20.41 GFS35/28L 160160 1 1/43235L32.050.858.047.58.069.04150M 12×407/16×1 1/20.36 GFS35/35L 160160 1 1/43225S27.050.860.048.08.072.04146M 12×407/16×1 1/20.44 GFS35/25S 200200 1 1/43230S28.550.862.048.58.075.04150M 12×407/16×1 1/20.44 GFS35/30S 200200 1 1/43238S28.050.866.050.08.081.04660M 12×407/16×1 1/20.46 GFS35/38S 200200 1 1/23835L30.060.365.054.58.076.04650M 12×351/2×1 1/20.55 GFS36/35L 160160 1 1/23842L36.060.364.053.08.076.04660M 12×351/2×1 1/20.49 GFS36/42L 160160 1 1/23838S32.060.370.054.08.085.04660M 12×351/2×1 1/20.64 GFS36/38S 200200

VIT

SAE Flanschadapter

GFS SAE Flanschadapter gerade

SAE Flansche / EO 24° Anschluss (ISO 6162-1/-2)

2) S = Schwere Baureihe

PN (bar) = PN (MPa) 10

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite N12.

3) Bestellzeichen für Flanschadapter komplettiert mit FHS65/12CFX und M12×50 Schraubensatz. Für zugehörige Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 und N19. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben

Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Edelstahl 71

Bestellzeichen-Ergänzungen

Beispiel nur Flanschadapter Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

GFS62/16SCFXGFS62/16SOMDCFGFS62/16SOMDCFUNBR

GFS62/16S71XGFS62/16SOMD71– VIT

N22

Katalog 4100/DE

6000 PSI Serie Baureihe D12) Schrauben Gewicht PN (bar)1) SAEISO  (Stahl) (Zoll)(DN)D3D4L1L2L3L4S1S2(metr.)(unc.)kg/1 St.Bestellzeichen*CF71 1/21312S 8 31.8 50.042.57.757.51924M 08×305/16×1 1/40.14 GFS62/12S 420420 1/21314S1031.850.042.07.759.51927M 08×305/16×1 1/40.17 GFS62/14S 420420 1/21316S1231.850.041.57.749.51930M 08×305/16×1 1/40.15 GFS62/16S 420420 3/41916S1741.359.050.58.768.53030M 10×353/8×1 1/20.28 GFS63/16S 420420 3/41920S1741.361.050.58.772.03036M 10×353/8×1 1/20.27 GFS63/20S 420400 3/41925S1741.363.051.08.775.03046M 10×353/8×1 1/20.31 GFS63/25S 420400 3/41930S1841.376.062.08.789.03050M 10×353/8×1 1/20.42 GFS63/30S 420400 3/41938S1941.380.064.08.794.54160M 10×353/8×1 1/20.57 GFS63/38S 420315 12520S1647.675.064.59.588.03636M 12×457/16×1 3/40.49 GFS64/20S 420400 12525S2047.672.060.09.584.03646M 12×457/16×1 3/40.46 GFS64/25S 420400 12530S2447.674.062.09.587.03650M 12×457/16×1 3/40.43 GFS64/30S 420400 12538S2547.690.074.09.5105.04160M 12×457/16×1 3/40.65 GFS64/38S 420315 1 1/43225S2054.080.068.010.292.04146M 14×50–0.68 GFS65/25S 420400 1 1/43225S2054.080.068.010.292.04146M 12×501/2X1 3/40.68 GFS65/25S/123) 420400 1 1/43230S3054.079.065.510.292.04150M 12×501/2×1 3/40.58 GFS65/30S/123) 420400 1 1/43238S3154.080.064.010.294.54660M 12×501/2×1 3/40.58 GFS65/38S/123) 420315 1 1/43230S3054.079.065.510.292.04150M 14×50–0.58 GFS65/30S 420400 1 1/43238S3154.080.064.010.294.54660M 14×50–0.58 GFS65/38S 420315 1 1/23830S3063.590.074.012.5103.04650M 16×555/8×2 1/41.00 GFS66/30S 420400 1 1/23838S3263.590.074.012.5104.54660M 16×555/8×2 1/40.93 GFS66/38S 420315

1) Druckwert genannt = Artikel lieferbar

WFS SAE 90° Winkel Flanschadapter

SAE Flansche / EO 24° Anschluss (ISO 6162-1/-2)

1) Druckwert genannt = Artikel lieferbar

2) L = Leichte Baureihe; S = Schwere Baureihe

PN (bar) = PN (MPa) 10

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite N12.

3) Bestellzeichen für Winkelflanschadapter komplettiert mit FHS35/10CFX und M10×35 Schraubensatz. Für zugehörige Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 und N19. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material

Kennbuchstaben

Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Bestellzeichen-Ergänzungen

Beispiel nur Flanschadapter Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

WFS32/16SCFXWFS32/16SOMDCFWFS32/16SOMDCFUNBR

Edelstahl 71 WFS32/16S71XWFS32/16SOMD71–

N23

SAE Flanschadapter Katalog 4100/DE

3000 PSI Serie Baureihe D12) Schrauben Gewicht PN (bar)1) SAEISO  (Stahl) (Zoll)(DN)D3D4L1L2L3L4L5S1S2(metr.)(unc.)kg/1 St.Bestellzeichen*CF71 1/21312S1230.25042.56.74458.52224M 08×255/16×1 1/40.24 WFS32/12S 210210 1/21315L1230.23629.06.73644.02427M 08×255/16×1 1/40.16 WFS32/15L 315315 1/21316S1230.23829.56.73648.02430M 08×255/16×1 1/40.17 WFS32/16S 350350 1/21318L1230.25042.56.74459.02232M 08×255/16×1 1/40.20 WFS32/18L 315315 3/41916S1938.16455.56.75373.52730M 10×303/8×1 1/40.36 WFS33/16S 350350 3/41918L1938.13931.56.74248.03032M 10×303/8×1 1/40.30 WFS33/18L 315315 3/41922L1938.14133.56.74250.03036M 10×303/8×1 1/40.28 WFS33/22L 160160 3/41920S1738.14332.56.74254.03036M 10×303/8×1 1/40.33 WFS33/20S 350350 3/41925S1738.14533.06.74257.03046M 10×303/8×1 1/40.32 WFS33/25S 350350 12520S2044.56554.58.06077.03436M 10×303/8×1 1/40.55 WFS34/20S 350350 12522L1844.56557.58.06074.03436M 10×303/8×1 1/40.53 WFS34/22L 160160 12528L2544.54436.58.04553.03641M 10×303/8×1 1/40.41 WFS34/28L 160160 12525S2044.54836.58.04557.03646M 10×303/8×1 1/40.52 WFS34/25S 350350 12530S2444.55036.58.04563.03650M 10×303/8×1 1/40.48 WFS34/30S 250250 1 1/43235L3250.85746.58.05068.04150M 10×35–0.53 WFS35/35L/10 3) 160160 1 1/43225S2750.85543.08.06067.04146M 10×35–0.72 WFS35/25S/103) 200200 1 1/43230S2850.85743.58.05070.04150M 10×35–0.67 WFS35/30S/103) 200200 1 1/43238S2850.85943.08.05074.04660M 10×35–0.71 WFS35/38S/103) 200200 1 1/43235L3250.85746.58.05068.04150M 12×407/16×1 1/20.53 WFS35/35L 160160 1 1/43225S2750.85543.08.05067.04146M 12×407/16×1 1/20.72 WFS35/25S 200200 1 1/43230S2850.85743.58.05070.04150M 12×407/16×1 1/20.67 WFS35/30S 200200 1 1/43238S2850.85943.08.05074.04160M 12×407/16×1 1/20.71 WFS35/38S 200200 1 1/23835L3060.37867.58.06683.05050M 12×351/2×1 1/21.36 WFS36/35L 160160 1 1/23842L3660.35847.08.05570.05060M 12×351/2×1 1/20.73 WFS36/42L 160160 1 1/23838S3660.36448.08.05579.05060M 12×351/2×1 1/20.95 WFS36/38S 200200

VIT

SAE Flanschadapter

WFS SAE 90° Winkel Flanschadapter

SAE Flansche / EO 24° Anschluss (ISO 6162-1/-2)

2) S = Schwere Baureihe

PN (bar) = PN (MPa)

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite N12.

3) Bestellzeichen für Winkelflanschadapter komplettiert mit FHS65/12CFX und M12×50 Schraubensatz. Für zugehörige Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 und N19. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material

Kennbuchstaben

Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Bestellzeichen-Ergänzungen

Beispiel nur Flanschadapter Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

WFS62/16SCFXWFS62/16SOMDCFWFS62/16SOMDCFUNBR

Edelstahl 71 WFS62/16S71XWFS62/16SOMD71– VIT

N24

4100/DE

Katalog

6000 PSI Serie Baureihe D12) Schrauben Gewicht PN (bar)1) SAEISO  (Stahl) (Zoll)(DN)D3D4L1L2L3L4L5S1S2(metr.)(unc.)kg/1 St.Bestellzeichen*CF71 1/21312S1231.85042.57.74458.52224M 08×305/16×1 1/40.22 WFS62/12S 420420 1/21314S1231.85042.07.74459.52227M 08×305/16×1 1/40.27 WFS62/14S 420420 1/21316S1231.83829.57.73948.02430M 08×305/16×1 1/40.19 WFS62/16S 420420 3/41916S1741.34536.58.74855.03230M 10×353/8×1 1/20.42 WFS63/16S 420420 3/41920S1741.34635.58.74857.03236M 10×353/8×1 1/20.42 WFS63/20S 420400 3/41925S1741.34836.08.74860.03246M 10×353/8×1 1/20.46 WFS63/25S 420400 12520S1647.66554.59.56275.03436M 12×457/16×1 3/40.60 WFS64/20S 420400 12525S2047.65344.09.56065.04146M 12×457/16×1 3/40.74 WFS64/25S 420400 12530S2547.65541.59.56068.04150M 12×457/16×1 3/40.64 WFS64/30S 420400 1 1/43225S2554.06452.010.25576.04246M 12×50–1.06 WFS65/25S/12 3) 420400 1 1/43230S3054.05844.510.26871.04650M 12×50–0.88 WFS65/30S/123) 420400 1 1/43238S3054.07256.010.27087.04660M 12×50–0.93 WFS65/38S/123) 420315 1 1/43225S20/2854.07260.010.37084.04246M 14×501/2×1 3/41.06 WFS65/25S 420400 1 1/43230S3054.07244.510.26871.04650M 14×501/2×1 3/40.88 WFS65/30S 420400 1 1/43238S3054.06156.010.27087.04660M 14×501/2×1 3/40.93 WFS65/38S 420315 1 1/23830S2563.57663.512.57790.05050M 16×555/8×2 1/41.75 WFS66/30S 420400 1 1/23838S3263.58468.012.58099.05060M 16×555/8×2 1/41.46 WFS66/38S 420315

1) Druckwert genannt = Artikel lieferbar

GFS-G SAE Flanschadapter gerade

SAE Flansche / BSPP 60° Anschluss (ISO 6162-1/-2) (ISO 8434-6)

Flansch

Gegenflansch

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

3) Bestellzeichen für gerade Flanschadapter komplettiert mit FHS65/12CFX und M12×45 Schraubensatz. Für zugehörige Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 und N19. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Edelstahl SS

Bestellzeichen-Ergänzungen

Beispiel nur Flanschadapter Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

GFS32/12GCFGFS32/12GCFMGFS32/12GCFUNBR

GFS32/12GSSGFS32/12GSSM–

N25 Katalog

3000 PSI Serie Baureihe Gewicht PN (bar)1) SAEISO (Stahl)FlanschGegenflansch (Zoll)(DN)T1D1D2L1L2S1kg/1 St.Bestellzeichen*Bestellzeichen*CFSS 1/213 G 1/2 1230.2506.7190.11 GFS32/12GGFSG32/12G 345345 1/213 G 3/8 1030.2506.7190.12 GFS32/38GGFSG32/38G 345345 3/419 G 3/4 1738.1556.7270.18 GFS33/34GGFSG33/34G 345345 3/419 G 1/2 1238.1556.7270.21 GFS33/12GGFSG33/12G 345345 125 G 1 2244.4608.0320.28 GFS34/1GGFSG34/1G 345345 125 G 3/4 1744.4608.0320.31 GFS34/34GGFSG34/34G 345345 1 1/432 G 1 1/4 2750.8658.0410.41 GFS35/114GGFSG35/114G 276276 1 1/432 G 1 2250.8658.0410.44 GFS35/1GGFSG35/1G 276276 1 1/238 G 1 1/2 3260.3708.0460.58 GFS36/112GGFSG36/112G 207207 1 1/238 G 1 1/4 2760.3708.0460.64 GFS36/114GGFSG36/114G 207207 251 G 2 4071.4759.5550.89 GFS38/2GGFSG38/2G 207207 251 G 1 1/2 3271.4759.5551.01 GFS38/112GGFSG38/112G 207207 6000 PSI Serie 1/213 G 1/2 1231.8507.7190.12 GFS62/12GGFSG62/12G 420420 1/213 G 3/8 1031.8507.7190.13 GFS62/38GGFSG62/38G 420420 3/419 G 3/4 1741.3608.7260.24 GFS63/34GGFSG63/34G 420420 3/419 G 1/2 1241.3608.7260.22 GFS63/12GGFSG63/12G 420420 125 G 1 2247.6709.5320.35 GFS64/1GGFSG64/1G 420420 125 G 3/4 1747.6709.5320.40 GFS64/34GGFSG64/34G 420420 1 1/432 G 1 1/4 2754.07510.3360.50 GFS65/114GGFSG65/114G 420420 1 1/432 G 1 1/4 2754.07510.3360.50 GFS65/114G/123) GFSG65/114G/123) 420420 1 1/432 G 1 2254.07510.3360.54 GFS65/1GGFSG65/1G 420420 1 1/432 G 1 2254.07510.3360.54 GFS65/1G/123) GFSG65/1G/123) 420420 1 1/238 G 1 1/2 3263.58012.5460.73 GFS66/112GGFSG66/112G 420420 1 1/238 G 1 1/4 2763.58012.5460.80 GFS66/114GGFSG66/114G 420420 251 G 2 4079.49012.5551.34 GFS68/2GGFSG68/2G 420420 251 G 1 1/2 3279.49012.5551.54 GFS68/112GGFSG68/112G 420420

SAE Flanschadapter

4100/DE

VIT

SAE Flanschadapter

WFS-G SAE 90° Winkel Flanschadapter

SAE Flansche / BSPP 60° Anschluss (ISO 6162-1/-2) (ISO 8434-6)

Flansch Gegenflansch

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

3) Bestellzeichen für Winkelflanschadapter komplettiert mit FHS65/12CFX und M12×45 Schraubensatz. Für zugehörige Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 und N19. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Bestellzeichen-Ergänzungen

Beispiel nur Flanschadapter Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

WFS32/12GCFWFS32/12GCFMWFS32/12GCFUNBR

Edelstahl SS WFS32/12GSSWFS32/12GSSM– VIT

N26

3000 PSI Serie Baureihe Gewicht PN (bar)1) SAEISO (Stahl)FlanschGegenflansch (Zoll)(DN)T1D1D2L1L2L3S1kg/1 St.Bestellzeichen*Bestellzeichen*CFSS 1/213 G 1/2 1230.2446.750220.19 WFS32/12GWFSG32/12G 345345 1/213 G 3/8 1030.2446.750220.20 WFS32/38GWFSG32/38G 345345 3/419 G 1/2 1238.1536.764270.42 WFS33/12GWFSG33/12G 345345 3/419 G 3/4 1738.1536.764270.35 WFS33/34GWFSG33/34G 345345 3/419 G 1 1938.1536.764270.36 WFS33/1GWFSG33/1G 345345 125 G 3/4 1744.4608.065340.71 WFS34/34GWFSG34/34G 345345 125 G 1 2244.4608.065340.52 WFS34/1GWFSG34/1G 345345 125 G 1 1/4 2544.4608.065340.62 WFS34/114GWFSG34/114G 345345 1 1/432 G 1 2250.8558.064420.84 WFS35/1GWFSG35/1G 276276 1 1/432 G 1 1/4 2850.8558.064420.76 WFS35/114GWFSG35/114G 276276 1 1/238 G 1 1/4 2860.3668.078501.49 WFS36/114GWFSG36/114G 207207 1 1/238 G 1 1/2 3460.3668.078501.23 WFS36/112GWFSG36/112G 207207 6000 PSI Serie 1/213 G 1/2 1231.8447.750220.22 WFS62/12GWFSG62/12G 420420 1/213 G 3/8 1031.8447.750220.37 WFS62/34GWFSG62/34G 420420 3/419 G 1/2 1441.3538.764270.88 WFS63/12GWFSG63/12G 420420 3/419 G 3/4 1741.3538.764270.37 WFS63/34GWFSG63/34G 420420 3/419 G 1 1941.3538.764270.41 WFS63/1GWFSG63/1G 420420 125 G 3/4 1747.6609.562340.69 WFS64/34GWFSG64/34G 420420 125 G 1 2247.6609.562340.59 WFS64/1GWFSG64/1G 420420 125 G 1 1/4 2547.6609.562341.70 WFS64/114GWFSG64/114G 420420 1 1/432 G 1 2254.07010.372421.17 WFS65/1GWFSG65/1G 420420 1 1/432 G 1 2254.07010.372421.17 WFS65/1G/123) WFSG65/1G/123) 420420 1 1/432 G 1 1/4 2754.07010.372420.99 WFS65/114GWFSG65/114G 420420 1 1/432 G 1 1/4 2754.07010.372420.99 WFS65/114G/123) WFSG65/114G/123) 420420 1 1/238 G 1 1/4 2763.58012.584501.70 WFS66/114GWFSG66/114G 420420 1 1/238 G 1 1/2 3263.58012.584501.47 WFS66/112G WFSG 66/112G 420420

Katalog 4100/DE

GFS-N SAE Flanschadapter gerade

6162-1/-2) (SAE J476)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben

Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Bestellzeichen-Ergänzungen

Beispiel nur Flanschadapter Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

GFS32/12NCFGFS32/12NCFMGFS32/12NCFUNBR

Edelstahl SS GFS32/12NSSGFS32/12NSSM– VIT

N27

SAE Flanschadapter

Katalog 4100/DE

SAE Flansche / NPT Einschraubzapfen (ISO

3000 PSI Serie Baureihe Gewicht PN (bar)1) SAEISO (Stahl)FlanschGegenflansch (Zoll)(DN)T1D1D2L1L2S1kg/1 St.Bestellzeichen*Bestellzeichen*CFSS 1/213 1/2 NPT 1230.2506.7190.12 GFS32/12NGFSG32/12N 345345 1/213 3/8 NPT 1030.2506.7190.12 GFS32/38NGFSG32/38N 345345 3/419 3/4 NPT 1738.1556.7270.18 GFS33/34NGFSG33/34N 345345 3/419 1/2 NPT 1238.1556.7270.16 GFS33/12NGFSG33/12N 345345 125 1 NPT 2244.4608.0320.29 GFS34/1NGFSG34/1N 345345 125 3/4 NPT 1744.4608.0320.32 GFS34/34NGFSG34/34N 345345 1 1/432 1 1/4 NPT 2750.8658.0410.42 GFS35/114NGFSG35/114N 276276 1 1/432 1 NPT 2250.8658.0410.44 GFS35/1NGFSG35/1N 276276 1 1/238 1 1/2 NPT 3260.3708.0460.62 GFS36/112NGFSG36/112N 207207 1 1/238 1 1/4 NPT 2760.3708.0460.66 GFS36/114NGFSG36/114N 207207 251 2 NPT 4071.4759.5550.99 GFS38/2NGFSG38/2N 207207 251 1 1/2 NPT 3271.4759.5551.05 GFS38/112NGFSG38/112N 207207 6000 PSI Serie 1/213 1/2 NPT 1231.8507.7190.09 GFS62/12NGFSG62/12N 420420 1/213 3/8 NPT 1031.8507.7190.13 GFS62/38NGFSG62/38N 420420 3/419 3/4 NPT 1741.3608.7260.24 GFS63/34NGFSG63/34N 420420 3/419 1/2 NPT 1241.3608.7260.25 GFS63/12NGFSG63/12N 420420 125 1 NPT 2247.6709.5320.41 GFS64/1NGFSG64/1N 420420 125 3/4 NPT 1747.6709.5320.43 GFS64/34NGFSG64/34N 420420 1 1/432 1 1/4 NPT 2754.07510.3360.57 GFS65/114NGFSG65/114N 420420 1 1/432 1 1/4 NPT 2754.07510.3360.57 GFS65/114N/12 3) GFSG65/114N/123) 420420 1 1/432 1 NPT 2254.07510.3360.57 GFS65/1NGFSG65/1N 420420 1 1/432 1 NPT 2254.07510.3360.57 GFS65/1N/123) GFSG65/1N/123) 420420 1 1/238 1 1/2 NPT 3263.58012.5460.77 GFS66/112NGFSG66/112N 420420 1 1/238 1 1/4 NPT 2763.58012.5460.81 GFS66/114NGFSG66/114N 420420 251 2 NPT 4079.49012.5551.41 GFS68/2NGFSG68/2N 420420 251 1 1/2 NPT 3279.49012.5551.57 GFS68/112NGFSG68/112N 420420

Flansch Gegenflansch

SAE Flanschadapter

L(O)HQ SAE Flanschadapter gerade

SAE Flansche / O-Lok® ORFS Anschluss (ISO 6162-1/-2)

= PN (MPa)

Für zugehörige Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 und N19. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel nur Flanschadapter ohne ORFS O-Ring

Beispiel nur Flanschadapter mit ORFS O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) Stahl, geölt S 12LHQ1S 12LOHQ1S NBR

N28

Katalog 4100/DE

3000 PSI Serie Baureihe  FlanschFlansch PN (bar)1) Gewicht ohne ORFSmit ORFS SAEISO Rohr (Stahl)O-RingO-Ring (Zoll)(DN) (metr.)(Zoll) T1D1D2L1L2S1kg/1 St.Bestellzeichen*Bestellzeichen*S 3/41918, 203/4 1 3/16-12UN 15.538.170.96.735.00.21 12LHQ112LOHQ1 350 12522, 257/8, 1 1 7/16-12UN 20.644.571.48.041.00.30 16LHQ116LOHQ1 350 1 1/43228, 30, 321 1/4 1 11/16-12UN 26.050.881.58.047.50.31 20LHQ120LOHQ1 280 1 1/23835, 381 1/2 2-12UN 32.060.383.68.054.00.56 24LHQ124LOHQ1 210 6000 PSI Serie 3/41918, 203/4 1 3/16-12UN 15.541.376.78.835.00.21 12LHQ212LOHQ2 420 12518, 203/4 1 3/16-12UN 15.547.684.89.535.00.26 12-16LHQ212-16LOHQ2 420 12522, 273/4, 7/8 1 7/16-12UN 20.647.685.39.541.00.30 16LHQ216LOHQ2 420 1 1/43228, 30, 321 1/4 1 11/16-12UN 26.054.088.410.347.50.31 20LHQ220LOHQ2 345 1 1/23835, 381 1/2 2-12UN 32.063.5105.212.654.00.56 24LHQ224LOHQ2 310

Druckwert

genannt = Artikel lieferbar

(bar)

L(O)EMQ SAE 90° Winkel Flanschadapter

SAE Flansche / O-Lok® ORFS Anschluss

(ISO 6162-1/-2)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa)

Für zugehörige Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 und N19. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Edelstahl SS

Beispiel nur Flanschadapter ohne ORFS O-Ring

Beispiel nur Flanschadapter mit ORFS O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

12LEMQ1CF12LOEMQ1CF NBR

12LEMQ1SS12LOEMQ1SS VIT

N29

3000 PSI Serie Baureihe  FlanschFlansch PN (bar)1) Gewicht ohne ORFSmit ORFS SAEISO Rohr (Stahl)O-RingO-Ring (Zoll)(DN) (metr.)(Zoll) T1D1D2L1L2L3S1kg/1 St.Bestellzeichen*Bestellzeichen*CFSS 1/2138, 103/8 11/16-16UN 630.2446.750220.40 6-8LEMQ16-8LOEMQ1 350350 1/213121/2 13/16-16UN 930.2446.750220.36 8LEMQ18LOEMQ1 350350 1/21314, 15, 165/8 1-14UN 1230.2446.750220.32 10-8LEMQ110-8LOEMQ1 350350 3/41914, 15, 165/8 1-14UN 1238.1536.764270.47 10-12LEMQ110-12LOEMQ1 350350 3/41918, 203/4 1 3/16-12UN 1538.1536.764270.44 12LEMQ112LOEMQ1 350350 12518, 203/4 1 3/16-12UN 1544.4608.065340.52 12-16LEMQ112-16LOEMQ1 350350 12522, 257/8, 1 1 7/16-12UN 2044.4608.065340.50 16LEMQ116LOEMQ1 350350 1 1/43222, 257/8, 1 1 7/16-12UN 2050.8558.064420.48 16-20LEMQ116-20LOEMQ1 278278 1 1/43228, 30, 321 1/4 1 11/16-12UN 2650.8558.064420.56 20LEMQ120LOEMQ1 278278 1 1/23828, 30, 321 1/4 1 11/16-12UN 2660.3668.078500.73 20-24LEMQ120-24LOEMQ1 207207 1 1/23835, 381 1/2 2-12UN 3260.3668.078500.69 24LEMQ124LOEMQ1 207207 6000 PSI Serie 1/2138, 103/8 11/16-16UN 631.8447.750220.40 6-8LEMQ26-8LOEMQ2 420420 1/213121/2 13/16-16UN 931.8447.750220.36 8LEMQ28LOEMQ2 420420 1/21314, 15, 165/8 1-14UN 1231.8447.750220.32 10-8LEMQ210-8LOEMQ2 420420 3/41914, 15, 165/8 1-14UN 1241.3538.764270.47 10-12LEMQ210-12LOEMQ2 420420 3/41918, 203/4 1 3/16-12UN 1541.3538.764270.44 12LEMQ212LOEMQ2 420420 12518, 203/4 1 3/16-12UN 1547.6609.562340.52 12-16LEMQ212-16LOEMQ2 420420 12522, 257/8, 1 1 7/16-12UN 2047.6609.562340.50 16LEMQ216LOEMQ2 420420 1 1/43222, 257/8, 1 1 7/16-12UN 2054.07010.372420.48 16-20LEMQ216-20LOEMQ2 420420 1 1/43228, 30, 321 1/4 1 11/16-12UN 2654.07010.372420.56 20LEMQ220LOEMQ2 345345 1 1/23828, 30, 321 1/4 1 11/16-12UN 2663.58012.584500.73 20-24LEMQ220-24LOEMQ2 345345 1 1/23835, 381 1/2 2-12UN 3263.58012.584500.69 24LEMQ224LOEMQ2 310310

SAE Flanschadapter

Katalog 4100/DE

SAE Flanschadapter

L(O)VQ SAE 45° Winkel Flanschadapter

SAE Flansche / O-Lok® ORFS Anschluss

(ISO 6162-1/-2)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Edelstahl auf Anfrage.

Für zugehörige Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 und N19. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel nur Flanschadapter ohne ORFS O-Ring

Beispiel nur Flanschadapter mit ORFS O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl, geölt S 12LVQ1S 12LOVQ1S NBR

N30

Katalog 4100/DE

3000 PSI Serie Baureihe  FlanschFlansch PN (bar)1) Gewicht ohne ORFSmit ORFS SAEISO Rohr (Stahl)O-RingO-Ring (Zoll)(DN) (metr.)(Zoll) T1D1D2L1L2L3S1kg/1 St.Bestellzeichen*Bestellzeichen*S 3/41918, 203/4 1 3/16-12UN 15.538.140.06.730.536.00.29 12LVQ112LOVQ1 350 12522, 257/8, 1 1 7/16-12UN 20.544.547.08.032.041.00.39 16LVQ116LOVQ1 350 1 1/43228, 30, 321 1/4 1 11/16-12UN 26.050.861.08.032.847.50.45 20LVQ120LOVQ1 280 1 1/23835, 381 1/2 2-12UN 32.060.373.78.036.863.50.57 24LVQ124LOVQ1 210 6000 PSI Serie 3/41918, 203/4 1 3/16-12UN 15.541.346.58.830.536.00.29 12LVQ212LOVQ2 420 12522, 257/8, 1 1 7/16-12UN 20.547.652.69.532.041.00.39 16LVQ216LOVQ2 420 1 1/43228, 30, 321 1/4 1 11/16-12UN 26.054.061.010.332.847.50.45 20LVQ220LOVQ2 345 1 1/23835, 381 1/2 2-12UN 32.063.573.712.636.863.50.57 24LVQ224LOVQ2 310

XHQ SAE Flanschadapter gerade

SAE Flansche / Triple-Lok® 37° Bördelanschluss (ISO 6162-1/-2)

1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10

auf Anfrage.

Für zugehörige Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 und N19.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel nur Flanschadapter StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl, geölt S 12XHQ1S NBR

N31

3000 PSI Serie Baureihe  PN (bar)1) Gewicht SAEISO Rohr (Stahl) (Zoll)(DN) (metr.)(Zoll) T1 D1D2L1L2S1kg/1 St.Bestellzeichen*S 3/41918, 203/4 1 1/16-12UN 15.538.170.46.735.00.21 12XHQ1 350 12522, 257/8, 1 1 5/16-12UN 21.544.573.98.041.00.30 16XHQ1 350 1 1/43228, 30, 321 1/4 1 5/8-12UN 27.550.885.38.047.50.31 20XHQ1 275 1 1/23835, 381 1/2 1 7/8-12UN 33.560.390.78.054.00.56 24XHQ1 210 251 502 2 1/2-12UN 45.071.4102.69.566.51.10 32XHQ1 138 6000 PSI Serie 3/41918, 203/4 1 1/16-12UN 15.541.378.28.835.00.21 12XHQ2 350 12522, 257/8, 1 1 5/16-12UN 21.547.687.19.541.00.30 16XHQ2 350 1 1/43228, 30, 321 1/4 1 5/8-12UN 27.554.091.410.347.50.31 20XHQ2 275 1 1/23835, 381 1/2 1 7/8-12UN 33.563.5110.212.654.00.56 24XHQ2 210

SAE Flanschadapter

Katalog 4100/DE

Edelstahl

SAE Flanschadapter

XEMQ SAE 90° Winkel Flanschadapter

SAE Flansche / Triple-Lok® 37° Bördelanschluss (ISO 6162-1/-2)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Für zugehörige Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 und N19. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel nur Flanschadapter

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl, verzinkt, Cr(VI)-freiCF 8XEMQ1CF NBR

Edelstahl SS 8XEMQ1SS VIT

N32 Katalog 4100/DE 3000 PSI Serie Baureihe  PN (bar)1) Gewicht SAEISO Rohr (Stahl) (Zoll)(DN) (metr.)(Zoll) T1D1D2L1L2L3S1kg/1 St.Bestellzeichen*SSS 1/213 121/2 3/4-16UNF 1030.2446.750220.20 8XEMQ1 350350 1/21314, 15, 165/8 7/8-14UNF 1230.2446.750220.20 10-8XEMQ1 350350 3/41914, 15, 165/8 7/8-14UNF 1938.1536.764270.29 10-12XEMQ1 350350 3/41918, 203/4 1 1/16-12UN 1938.1536.764270.29 12XEMQ1 350350 3/419 251 1 5/16-12UN 1938.1536.764270.29 16-12XEMQ1 350350 12518, 203/4 1 1/16-12UN 2244.4608.065340.39 12-16XEMQ1 350350 125 251 1 5/16-12UN 2244.4608.065340.39 16XEMQ1 350350 12530, 321 1/4 1 5/8-12UN 2244.4608.065340.39 20-16XEMQ1 275275 1 1/432 251 1 5/16-12UN 2850.8558.064420.45 16-20XEMQ1 275275 1 1/43230, 321 1/4 1 5/8-12UN 2850.8558.064420.45 20XEMQ1 275275 1 1/23830, 321 1/4 1 5/8-12UN 3860.3668.078500.57 20-24XEMQ1 210210 1 1/238 381 1/2 1 7/8-12UN 3860.3668.078500.57 24XEMQ1 210210 6000 PSI Serie 1/213 121/2 3/4-16UNF 1231.8447.750220.20 8XEMQ2 350350 1/21314, 15, 165/8 7/8-14UNF 1231.8447.750220.20 10-8XEMQ2 350350 3/41914, 15, 165/8 7/8-14UNF 1841.3538.764270.29 10-12XEMQ2 350350 3/41918, 203/4 1 1/16-12UN 1841.3538.764270.29 12XEMQ2 350350 3/419 251 1 5/16-12UN 1841.3538.764270.29 16-12XEMQ2 350350 12518, 203/4 1 1/16-12UN 2247.6609.562340.39 12-16XEMQ2 350350 125 251 1 5/16-12UN 2247.6609.562340.39 16XEMQ2 350350 12530, 321 1/4 1 5/8-12UN 2247.6609.562340.39 20-16XEMQ2 275275 1 1/432 251 1 5/16-12UN 2754.07010.370420.45 16-20XEMQ2 350350 1 1/43230, 321 1/4 1 5/8-12UN 2754.07010.372420.45 20XEMQ2 275275 1 1/23830, 321 1/4 1 5/8-12UN 3263.58012.587500.57 20-24XEMQ2 275275 1 1/238 381 1/2 1 7/8-12UN 3263.58012.587500.57 24XEMQ2 210210

XVQ SAE 45° Winkel Flanschadapter

SAE Flansche / Triple-Lok® 37° Bördelanschluss (ISO 6162-1/-2)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Edelstahl auf Anfrage.

Für zugehörige Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 und N19.

* Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben

Oberfläche und Material

Beispiel nur Flanschadapter StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl, geölt S 12XVQ1S NBR

N33

SAE Flanschadapter Katalog 4100/DE

3000 PSI Serie Baureihe  PN (bar)1) Gewicht SAEISO Rohr (Stahl)Bestell(Zoll)(DN) (metr.)(Zoll) T1D1D2L1L2L3S1kg/1 St.zeichen*S 3/41918, 203/4 1 1/16-12UN 15.538.140.16.732.336.00.29 12XVQ1 350 12522, 257/8, 1 1 5/16-12UN 21.444.547.08.037.341.00.39 16XVQ1 350 1 1/43228, 30, 321 1/4 1 5/8-12UN 27.450.861.08.040.447.50.45 20XVQ1 275 1 1/23835, 381 1/2 1 7/8-12UN 33.360.373.78.045.263.50.57 24XVQ1 210 251 502 2 1/2-12UN 45.271.476.29.556.473.01.15 32XVQ1 138 6000 PSI Serie 3/41918, 203/4 1 1/16-12UN 15.541.346.58.832.336.00.42 12XVQ2 350 12522, 257/8, 1 1 5/16-12UN 21.447.652.69.537.341.00.52 16XVQ2 350 1 1/43228, 30, 321 1/4 1 5/8-12UN 27.454.061.010.340.447.50.56 20XVQ2 275 1 1/23835, 381 1/2 1 7/8-12UN 33.363.573.712.645.263.50.69 24XVQ2 210

SAE Flanschadapter

ASR SAE Flanschadapter gerade

SAE Flansche / Anschweiß-Reduzierstutzen (ISO 6162-1/-2)

Flansch Gegenflansch

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Der angeführte Druckwert ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben.

Für zugehörige Flansche oder Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 bis N20. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, geöltS

EdelstahlSS

Bestellzeichen-Ergänzungen

Beispiel nur Flanschadapter Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

ASR32/18X4.5SASR32/18X4.5SMASR32/18X4.5SUNBR

ASR32/18X4.5SSASR32/18X4.5SSM– VIT

N34 Katalog 4100/DE 3000 PSI Serie Baureihe  Gewicht PN (bar)1) SAEISO (Stahl)FlanschGegenflansch (Zoll)(DN)RohrD1D2D3D4L1L2L3kg/1 St.Bestellzeichen*Bestellzeichen*SSS 1/21318×4.51030.218.024.0456.74.00.12 ASR32/18X4.5ASRG32/18X4.5 345345 3/41922×4.51338.122.031.5506.74.50.18 ASR33/22X4.5ASRG33/22X4.5 345345 12528×4.51944.428.038.0558.04.50.26 ASR34/28X4.5ASRG34/28X4.5 345345 1 1/43235×5.02550.835.043.0608.05.00.31 ASR35/35X5ASRG35/35X5 276276 1 1/23843×6.03160.343.050.0658.06.00.51 ASR36/43X6ASRG36/43X6 207207 25150×6.03871.450.062.0709.56.00.80 ASR38/50X6ASRG38/50X6 207207 2 1/26462×7.54784.162.074.0759.57.51.24 ASR310/62X7.5ASRG310/62X7.5 172172 37676×9.058101.676.090.0859.59.01.95 ASR312/76X9ASRG312/76X9 138138 3 1/28990×10.070114.390.0102.09011.210.02.15 ASR314/90X10ASRG314/90X10 3434 4102102×7.088127.0102.0114.010011.27.02.62 ASR316/102X7ASRG316/102X7 3434 6000 PSI Serie 1/21318×4.01031.818.024.0457.74.00.12 ASR62/18X4ASRG62/18X4 420420 3/41922×4.51341.322.032.0508.74.50.20 ASR63/22X4.5ASRG63/22X4.5 420420 12528×5.01847.628.038.0559.55.00.31 ASR64/28X5ASRG64/28X5 420420 1 1/43235×6.52254.035.044.06010.36.50.46 ASR65/35X6.5ASRG65/35X6.5 420420 1 1/23844×7.52963.544.051.06512.57.50.69 ASR66/44X7.5ASRG66/44X7.5 420420 25151×8.03579.451.067.07012.58.01.24 ASR68/51X8ASRG68/51X8 420420

AS SAE Flanschadapter gerade

SAE Flansche / Anschweißstutzen (ISO 6162-1/-2)

Der angeführte Druckwert ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben.

Für zugehörige Flansche oder Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 bis N20. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, geöltS

Bestellzeichen-Ergänzungen

Beispiel nur Flanschadapter

Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

AS32/15X2SAS32/15X2SMAS32/15X2SUNBR

EdelstahlSS AS32/15X2SSAS32/15X2SSM–

VIT

N35

Flansch Gegenflansch 3000 PSI Serie Baureihe  Gewicht PN (bar)1) SAEISO (Stahl)FlanschGegenflansch (Zoll)(DN)RohrD1D2D3D4L1L2L3kg/1 St.Bestellzeichen*Bestellzeichen*SSS 1/21315×2.01130.21523.9456.82.00.09 AS32/15X2ASG32/15X2 345345 1/21316×3.01030.21623.9456.83.00.10 AS32/16X3ASG32/16X3 345345 1/21321.3×2.61330.22223.9456.84.50.12 AS32/21.3X2.6ASG32/21.3X2.6 345345 3/41918×1.51538.11831.5506.81.50.14 AS33/18X1.5ASG33/18X1.5 345345 3/41922×2.01838.12231.5506.82.00.12 AS33/22X2ASG33/22X2 345345 3/41920×3.01438.12031.5506.83.00.14 AS33/20X3ASG33/20X3 345345 3/41925×4.01738.12531.5506.84.00.17 AS33/25X4ASG33/25X4 345345 3/41926.9×2.61938.12831.5506.84.50.18 AS33/26.9X2.6ASG33/26.9X2.6 345345 12520×2.51544.52038.0558.02.50.26 AS34/20X2.5ASG34/20X2.5 345345 12528×2.02444.52838.0558.02.00.19 AS34/28X2ASG34/28X2 345345 12530×4.52144.53038.0558.04.50.26 AS34/30X4.5ASG34/30X4.5 345345 12533.7×4.02544.43538.0558.05.00.26 AS34/33.7X4ASG34/33.7X4 345345 1 1/43235×2.03150.83543.0608.02.00.31 AS35/35X2ASG35/35X2 276276 1 1/43225×3.01950.82543.0608.03.00.45 AS35/25X3ASG35/25X3 276276 1 1/43230×4.02250.83043.0608.04.00.45 AS35/30X4ASG35/30X4 276276 1 1/43238×5.02850.83843.0608.05.00.40 AS35/38X5ASG35/38X5 276276 1 1/43242.4×6.03150.84343.0608.06.00.34 AS35/42.4X5ASG35/42.4X5 276276 1 1/23842×3.03660.34250.0658.03.00.47 AS36/42X3ASG36/42X3 207207 1 1/23838×4.03060.33850.0658.04.00.57 AS36/38X4ASG36/38X4 207207 1 1/23848.3×6.03860.35050.0658.06.00.48 AS36/48.3X6ASG36/48.3X6 207207 25150×6.03871.45062.0709.56.00.96 AS38/50X6ASG38/50X6 207207 25165×8.04971.46562.0709.58.00.64 AS38/65X8ASG38/65X8 207207 25160.3×7.54771.46262.0709.57.50.78 AS38/62X7.5ASG38/62X7.5 207207 2 1/26476.1×5.56384.17474.0759.55.50.80 AS310/74X5.5ASG310/74X5.5 172172 37688.9×10.070101.69090.0859.510.01.78 AS312/90X10 ASG312/90X10 138138 3 1/289101.6×7.088114.3102102.09011.27.01.65 AS314/102X7ASG314/102X7 3434 4102114×8.098127.0114114.010011.28.02.34 AS316/115X8.5ASG316/115X8.5 3434 5127139.7×10.0120152.4140140.010011.210.03.61 AS320/140X10ASG320/140X10 3434 1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10

SAE Flanschadapter

Katalog 4100/DE

SAE Flanschadapter

AS SAE Flanschadapter gerade

SAE Flansche / Anschweißstutzen (ISO

6162-1/-2)

Der angeführte Druckwert ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben.

Für zugehörige Flansche oder Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 bis N20. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben

Oberfläche und Material

Stahl, geöltS

EdelstahlSS

Bestellzeichen-Ergänzungen

Beispiel nur Flanschadapter

Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

AS62/16X3SAS62/16X3SMAS62/16X3SUNBR

AS62/16X3SSAS62/16X3SSM– VIT

N36

4100/DE Flansch Gegenflansch

Katalog

6000 PSI Serie Baureihe  Gewicht PN (bar)1) SAEISO (Stahl)FlanschGegenflansch (Zoll)(DN)RohrD1D2D3D4L1L2L3kg/1 St.Bestellzeichen*Bestellzeichen*SSS 1/21316×3.01031.81624.0457.83.00.12 AS62/16X3ASG62/16X3 420420 1/21321.3×3.21331.82224.0457.84.50.12 AS62/21.3X3.2ASG62/21.3X3.2 420420 3/41916×3.01041.31631.8508.83.00.20 AS63/16X3ASG63/16X3 420420 3/41920×4.01241.32031.8508.84.00.19 AS63/20X4ASG63/20X4 420420 3/41926.9×4.01841.32832.0508.85.00.21 AS63/26.9X4ASG63/26.9X4 420420 3/41925×5.01541.32531.8508.85.00.21 AS63/25X5ASG63/25X5 420420 12525×5.01547.62538.0559.55.00.30 AS64/25X5ASG64/25X5 420420 12530×4.02247.63038.0559.54.00.27 AS64/30X4ASG64/30X4 420420 12530×6.01847.33038.0679.56.00.33 AS64/30X6ASG64/30X6 420420 12533.7×6.32247.63538.0559.56.50.32 AS64/33.7X6.3ASG64/33.7X6.3 420420 1 1/4 3230×4.02254.03044.06010.34.00.48 AS65/30X4ASG65/30X4 420420 1 1/4 3230×6.01854.03044.06010.36.00.54 AS65/30X6ASG65/30X6 420420 1 1/4 3238×5.02854.03844.06010.35.00.45 AS65/38X5ASG65/38X5 420420 1 1/4 3238×8.02254.03844.06010.38.00.54 AS65/38X8ASG65/38X8 420420 1 1/43242.4×6.32954.04444.06010.37.50.48 AS65/42.4X6.3ASG65/42.4X6.3 420420 1 1/2 3838×5.02863.53850.86512.55.00.72 AS66/38X5ASG66/38X5 420420 1 1/2 3838×8.02263.53850.86512.58.00.85 AS66/38X8ASG66/38X8 420420 1 1/23848.3×8.03563.55151.06512.58.00.66 AS66/48.3X8ASG66/48.3X8 420420 25150×9.03279.45066.67012.59.01.24 AS68/50X9ASG68/50X9 420420 25165×8.04979.46566.67012.58.00.98 AS68/65X8ASG68/65X8 420420 25160.3×10.04379.46167.07012.59.01.12 AS68/60.3X10ASG68/60.3X10 420420 2 1/26473×14.045107.87488.99020.614.53.38 AS610/73X14ASG610/73X14 420420 37688.6×16.058131.790113.811025.616.06.70 AS612/88.6X16ASG612/88.6X16 420420 1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa)

ASL SAE Flanschadapter gerade

SAE Flansche / Anschweißstutzen

(ISO 6162-1/-2)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Der angeführte Druckwert ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben.

Für zugehörige Flansche oder Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 bis N20. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben

Oberfläche und Material

Bestellzeichen-Ergänzungen

Beispiel nur Flanschadapter

Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl, geöltS ASL32/16X2SASL32/16X2SMASL32/16X2SUNBR

EdelstahlSS ASL32/16X2SSASL32/16X2SSM– VIT

N37

SAE Flanschadapter

Flansch Gegenflansch

Katalog 4100/DE

3000 PSI Serie Baureihe  Gewicht PN (bar)1) SAEISO (Stahl)FlanschGegenflansch (Zoll)(DN)RohrD1D2D3D4L1L2L3kg/1 St.Bestellzeichen*Bestellzeichen*SSS 1/21316×2.01230.21623.9416.72.50.26 ASL32/16X2ASLG32/16X2 210210 3/41925×3.01938.12531.7506.73.00.45 ASL33/25X3ASLG33/25X3 210210 12530×4.02244.43038.0508.04.00.25 ASL34/30X4ASLG34/30X4 210210 1 1/43238×5.02850.83843.0558.05.00.36 ASL35/38X5ASLG35/38X5 210210 1 1/23845×5.03560.34550.0578.05.00.45 ASL36/45X5ASLG36/45X5 210210 25160×7.04571.46062.0579.57.50.65 ASL38/60X7ASLG38/60X7 210210 2 1/26470×7.55584.17074.0589.57.50.89 ASL310/70X7.5ASLG310/70X7.5 175175 37680×6.068101.68090.0609.56.01.18 ASL312/80X6ASLG312/80X6 138138 3 1/289100×6.088114.3100102.06011.26.01.10 ASL314/100X6ASLG314/100X6 3535 4102110×6.098127.0110114.06011.26.01.43 ASL316/110X6ASLG316/110X6 3535 5127133×6.5120152.4133140.06011.26.52.22 ASL320/133X6.5ASLG320/133X6.5 3535 6000 PSI Serie 1/21316×2.01231.81724.0347.72.00.09 ASL62/16X2ASLG62/16X2 420420 3/41925×3.51841.32532.0388.73.50.16 ASL63/25X3.5ASLG63/25X3.5 420420 12530×4.02247.63038.5409.54.00.22 ASL64/30X4ASLG64/30X4 420420 1 1/43238×5.52754.03844.04510.35.50.35 ASL65/38X5.5ASLG65/38X5.5 420420 1 1/23845×6.53263.54551.05012.56.50.53 ASL66/45X6.5ASLG66/45X6.5 420420 25160×7.54579.46067.05812.57.50.91 ASL68/60X7.5ASLG68/60X7.5 420420 2 1/26474×14.545107.87488.99020.614.53.45 ASL610/74X14.5ASLG610/74X14.5 420420 37690×16.058131.790113.811025.616.09.62 ASL612/90X16ASLG612/90X16 420420

SAE Flanschadapter

WAS SAE 90° Winkel Flanschadapter

SAE Flansche / Anschweißstutzen

(ISO 6162-1/-2)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Der angeführte Druckwert ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben.

Für zugehörige Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 und N20. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, geöltS

EdelstahlSS

Bestellzeichen-Ergänzungen

Beispiel nur Flanschadapter

Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

WAS32/21.6SWAS32/21.6SMWAS32/21.6SUNBR

WAS32/21.6SSWAS32/21.6SSM– VIT

N38

3000 PSI Serie Baureihe  Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)max.D1D2D3L1L2L3L4S1kg/1 St.Bestellzeichen*SSS 1/21321.31330.221.6446.7504.3220.22 WAS32/21.6 345345 3/41926.91938.127.2536.7644.1270.35 WAS33/27.2 345345 12533.72544.434.5608.0654.7340.52 WAS34/34.5 345345 1 1/43242.43050.842.8558.0646.4420.78 WAS35/42.8 276276 1 1/23848.33860.348.6668.0785.3501.04 WAS36/48.6 207207 6000 PSI Serie 1/21321.31331.821.6447.7504.3220.35 WAS62/21.6 420420 3/41926.91841.327.2538.7644.6270.41 WAS63/27.2 420420 12533.72247.634.5609.5626.3340.64 WAS64/34.5 420420 1 1/43242.42854.042.87010.3727.4421.05 WAS65/42.8 420420 1 1/23848.33263.548.68012.5848.3501.58 WAS66/48.6 420420

Katalog 4100/DE

ES SAE Flanschadapter gerade

SAE Flansche / Einschweißstutzen (ISO

6162-1/-2)

Flansch

Gegenflansch

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa)

Der angeführte Druckwert ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben.

Für zugehörige Flansche oder Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 bis N20. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, geöltS

Bestellzeichen-Ergänzungen

Beispiel nur Flanschadapter

Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

ES32/16.5SES32/16.5SMES32/16.5SUNBR

EdelstahlSS ES32/16.5SSES32/16.5SSM– VIT

SAE

Flanschadapter N39 Katalog 4100/DE

3000 PSI Serie Baureihe  Gewicht PN (bar)1) SAEISO (Stahl)FlanschGegenflansch (Zoll)(DN)max.D1D2D3D4L1L2L3kg/1 St.Bestellzeichen*Bestellzeichen*SSS 1/21316.012.530.216.524.035126.70.11 ES32/16.5ESG32/16.5 345345 1/21317.312.530.217.624.035126.70.12 ES32/17.6ESG32/17.6 345345 3/41920.015.038.120.531.540136.70.20 ES33/20.5ESG33/20.5 345345 3/41921.315.038.121.731.540136.70.20 ES33/21.7ESG33/21.7 345345 12525.020.044.425.538.045148.00.30 ES34/25.5ESG34/25.5 345345 12526.920.044.427.338.045148.00.28 ES34/27.3ESG34/27.3 345345 1 1/43230.025.050.830.543.050168.00.39 ES35/30.5ESG35/30.5 276276 1 1/43232.025.050.832.543.050168.00.37 ES35/32.5ESG35/32.5 276276 1 1/43233.725.050.834.243.050168.00.35 ES35/34.2ESG35/34.2 276276 1 1/23838.032.060.338.550.055188.00.52 ES36/38.5ESG36/38.5 207207 1 1/23840.032.060.340.750.055188.00.49 ES36/40.7ESG36/40.7 207207 1 1/23842.432.060.343.050.055188.00.47 ES36/43ESG36/43 207207 25148.332.071.449.062.065209.50.95 ES38/49ESG38/49 207207 25150.038.071.450.762.065209.50.87 ES38/50.7ESG38/50.7 207207 2 1/26460.338.084.161.074.075229.51.46 ES310/61ESG310/61 172172 2 1/26463.547.084.164.074.075229.51.37 ES310/64ESG310/64 172172 37673.547.0101.674.090.085249.52.30 ES312/74ESG312/74 138138 37676.158.0101.677.090.085249.52.23 ES312/77ESG312/77 138138 37680.058.0101.681.090.085249.52.13 ES312/81ESG312/81 138138

SAE Flanschadapter

ES SAE Flanschadapter gerade

SAE Flansche / Einschweißstutzen (ISO

6162-1/-2)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa)

Der angeführte Druckwert ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben.

Für zugehörige Flansche oder Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 bis N20. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, geöltS

Bestellzeichen-Ergänzungen

Beispiel nur Flanschadapter

Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

ES62/16.5SES62/16.5SMES62/16.5SUNBR

EdelstahlSS ES62/16.5SSES62/16.5SSM– VIT

N40 Katalog 4100/DE

6000 PSI Serie Baureihe  Gewicht PN (bar)1) SAEISO (Stahl)FlanschGegenflansch (Zoll)(DN)max.D1D2D3D4L1L2L3kg/1 St.Bestellzeichen*Bestellzeichen*SSS 1/21316.011.031.816.524.035137.70.26 ES62/16.5ESG62/16.5 420420 1/21317.311.031.817.624.035137.70.24 ES62/17.6ESG62/17.6 420420 3/41320.015.041.320.531.840138.70.22 ES63/20.5ESG63/20.5 420420 3/41921.315.041.321.731.840138.70.19 ES63/21.7ESG63/21.7 420420 12525.020.047.625.538.045139.50.32 ES64/25.5ESG64/25.5 420420 12526.920.047.627.338.045139.50.31 ES64/27.3ESG64/27.3 420420 1 1/43230.024.054.030.544.0501610.30.43 ES65/30.5ESG65/30.5 420420 1 1/43232.024.054.032.544.0501610.30.43 ES65/32.5ESG65/32.5 420420 1 1/43233.724.054.034.244.0501610.30.45 ES65/34.2ESG65/34.2 420420 1 1/23838.031.063.538.551.0551812.50.63 ES66/38.5ESG66/38.5 420420 1 1/23840.031.063.540.751.0551812.50.60 ES66/40.7ESG66/40.7 420420 1 1/23842.431.063.542.851.0551812.50.57 ES66/42.8ESG66/42.8 420420 25148.338.079.449.067.0652012.51.24 ES68/49ESG68/49 420420 25150.038.079.450.767.0652012.51.22 ES68/50.7ESG68/50.7 420420

Flansch Gegenflansch

ESL SAE Flanschadapter gerade

SAE Flansche / Einschweißstutzen (ISO

6162-1/-2)

Flansch

Gegenflansch

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Der angeführte Druckwert ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben. Für zugehörige Flanschhälften in Abhängigkeit von Schraubensätzen siehe Seiten N16 und N19. Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage. *Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material

Kennbuchstaben Oberfläche und Material

Stahl, geöltS

EdelstahlSS

Bestellzeichen-Ergänzungen

Beispiel nur Flanschadapter

Beispiel inkl. Flanschhälften, metr. Schraubensatz und O-Ring

Beispiel inkl. Flanschhälften, UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

ESL32/20.5SESL32/20.5SMESL32/20.5SUNBR

ESL32/20.5SSESL32/20.5SSM–

N41

SAE Flanschadapter Katalog 4100/DE

3000 PSI Serie Baureihe  Gewicht PN (bar)1) SAEISO (Stahl)FlanschGegenflansch (Zoll)(DN)max.D1D2D3D4L1L2L3kg/1 St.Bestellzeichen*Bestellzeichen*SSS 1/21320.01530.220.53060136.70.45 ESL32/20.5ESLG32/20.5 345345 1/21321.31530.221.73060136.70.44 ESL32/21.7ESLG32/21.7 345345 3/41925.01938.125.53568136.70.60 ESL33/25.5ESLG33/25.5 345345 3/41926.91938.127.33568136.70.30 ESL33/27.3ESLG33/27.3 345345 12530.02344.430.54475168.00.75 ESL34/30.5ESLG34/30.5 345345 12532.02444.432.54475168.00.72 ESL34/32.5ESLG34/32.5 345345 12533.72544.434.04475168.00.44 ESL34/34ESLG34/34 345345 12535.02544.435.54475168.00.42 ESL34/35.5ESLG34/35.5 345345 1 1/43238.03250.838.55595188.00.67 ESL35/38.5ESLG35/38.5 276276 1 1/43240.03250.840.55595188.00.95 ESL35/40.5ESLG35/40.5 276276 1 1/43242.43250.843.05595188.00.63 ESL35/43ESLG35/43 276276 1 1/23848.33860.349.068100208.00.94 ESL36/49ESLG36/49 207207 1 1/23850.03860.350.468100208.00.88 ESL36/50.4ESLG36/50.4 207207 25160.35071.461.079107229.51.34 ESL38/61ESLG38/61 207207 25165.05071.465.879107229.51.80 ESL38/65.8ESLG38/65.8 207207 2 1/26473.05884.174.098130249.52.30 ESL310/74ESLG310/74 172172 2 1/26476.15884.177.098130249.52.25 ESL310/77ESLG310/77 172172 2 1/26480.05884.181.098130249.52.15 ESL310/81ESLG310/81 172172 37688.970101.690.5116150289.53.00 ESL312/90.5ESLG312/90.5 138138 6000 PSI Serie 1/21320.01531.820.53260137.70.45 ESL62/20.5ESLG62/20.5 420420 1/21321.31531.821.73260137.70.44 ESL62/21.7ESLG62/21.7 420420 1/21322.01531.822.53260137.70.65 ESL62/22.5ESLG62/22.5 420420 3/41925.01941.325.74068138.70.38 ESL63/25.7ESLG63/25.7 420420 3/41926.91941.327.34068138.70.61 ESL63/27.3ESLG63/27.3 420420 3/41928.01941.328.74068138.70.37 ESL63/28.7ESLG63/28.7 420420 12533.72547.634.04875169.50.75 ESL64/34ESLG64/34 420420 12535.02547.635.54875169.50.73 ESL64/35.5ESLG64/35.5 420420

VIT

SAE Vollflansche

PFF-G SAE Vollflansche mit BSPP Gewinde

SAE Flansche / BSPP Innengewinde (ISO 6162-1/-2) (ISO 1179-1)

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material. Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel nur

Vollflansch

Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl, verzinkt, Cr(VI)-freiCFPFF32G38CFPFF32G38CFMPFF32G38CFUNBR

Edelstahl SSPFF32G38SSPFF32G38SSM– VIT

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

N42

3000 PSI Serie Baureihe Gewicht PN (bar)1) SAEISO (Stahl)Bestell(Zoll)(DN)T1D1L1L2L3LALBLX LY DBkg/1 St.zeichen*SSS 1/213 G 3/8 13361619.0465717.538.18.90.31 PFF32G38 345345 1/213 G 1/2 13361619.0465717.538.18.90.28 PFF32G 345345 3/419 G 3/4 19361819.0506522.347.610.60.39 PFF33G 345345 3/419 G 1/2 13361819.0506522.347.610.60.42 PFF33G12 345345 125 G 1 25381820.5557026.252.410.60.48 PFF34G 345345 125 G 3/4 19352119.0557026.252.410.60.56 PFF34G34 345345 1 1/432 G 1 1/4 31412122.0687930.258.710.6***0.69 PFF35G 276276 1 1/432 G 1 25422522.0658030.258.710.6***0.82 PFF35G1 276276 1 1/238 G 1 1/2 38442524.0789335.769.913.31.12 PFF36G 207207 1 1/238 G 1 1/4 32452724.0789535.769.913.31.21 PFF36G114 207207 251 G 2 50452526.08910342.977.813.51.27 PFF38G 207207 251 G 1 1/2 38452526.08910342.977.813.51.44 PFF38G112 207207 2 1/264 G 2 1/2 63502530.010111550.888.913.51.54 PFF310G 172172 2 1/264 G 2 51502530.010111550.888.913.52.04 PFF310G2 172172 376 G 3 73502734.012413561.9106.416.72.28 PFF312G 138138 376 G 2 1/2 63502730.012413561.9106.416.72.57 PFF312G212 138138 3 1/289 G 3 1/2 89482734.013615269.9120.716.72.50 PFF314G 3434 3 1/289 G 3 73482734.013615269.9120.716.73.10 PFF314G3 3434 4102 G 4 99482734.014616277.8130.216.72.65 PFF316G 3434 4102 G 3 1/2 89482734.014616277.8130.216.73.30 PFF316G312 3434 5127 G 5 120502830.018018492.1152.416.75.80 PFF320G 3434 6000 PSI Serie 1/213 G 3/8 13361619465718.240.59.00.29 PFF62G38 420420 1/213 G 1/2 13361615465718.240.59.00.30 PFF62G 420420 3/419 G 3/4 19 352122557123.850.811.00.53 PFF63G 420420 3/419 G 1/2 13352122557123.850.811.00.56 PFF63G12 420420 125 G 1 25442520698227.857.213.00.83 PFF64G 420420 125 G 3/4 19422524658127.857.213.00.94 PFF64G34 420420 1 1/432 G 1 1/4 31442722799631.866.615.0**1.16 PFF65G 420420 1 1/432 G 1 1/4 32452725789531.866.613.51.23 PFF65/12G 420420 1 1/432 G 1 25452725789531.866.615.0**1.26 PFF65G1 420420 1 1/432 G 1 25452725789531.866.613.31.26 PFF65/12G1 420420 1 1/238 G 1 1/2 385130248810736.579.317.01.64 PFF66G 420420 1 1/238 G 1 1/4 325030289411236.579.317.01.97 PFF66G114 420420 251 G 2 5070373311713644.596.821.03.31 PFF68G 420420 251 G 1 1/2 3865373011413444.596.821.03.54 PFF68G112 420420 2 1/264 G 2 1/2 6380453215218058.7123.825.03.05 PFF610G 420420 376 G 3 7390554017820871.4152.432.03.45 PFF612G 420420 ** DB = 13.3 für UNC Schrauben ***DB = 12 für UNC Schrauben 1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10

Katalog 4100/DE

PCFF-G SAE Gegenflansche gerade mit BSPP Gewinde

SAE Gegenflansche / BSPP Innengewinde (ISO 6162-1/-2) (ISO 1179-1)

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Edelstahl SS

Beispiel Vollflansch mit metr. Gewinde

Beispiel Vollflansch mit UNC Gewinde

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PCFF32G38CFMPCFF32G38CFUNBR

PCFF32G38SSMPCFF32G38SSUVIT

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

N SAE Vollflansche

N43

3000 PSI Serie Baureihe T2 Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)T1D1L1L2L3LALBLX LY (metr.)(unc.)kg/1 St.Bestellzeichen*SSS 1/213 G 3/8 13361615.0465717.538.1 M 8 5/16 0.33 PCFF32G38 345345 1/213 G 1/2 13361613.0465717.538.1 M 8 5/16 0.29 PCFF32G 345345 3/419 G 3/4 19361819.0506522.347.6M103/80.34 PCFF33G 345345 3/419 G 1/2 13361819.0506522.347.6M103/80.42 PCFF33G12 345345 125 G 1 25381820.5557026.252.4M103/80.47 PCFF34G 345345 125 G 3/4 19352119.0557026.252.4M103/80.56 PCFF34G34 345345 1 1/432 G 1 1/4 32402122.0687930.258.7M107/160.68 PCFF35G 276276 1 1/432 G 1 25422522.0658030.258.7M107/160.84 PCFF35G1 276276 1 1/238 G 1 1/2 38452524.0789335.769.9M121/21.12 PCFF36G 207207 1 1/238 G 1 1/4 32452722.0789535.769.9M121/21.22 PCFF36G114 207207 251 G 2 51452626.08910342.977.8M121/21.24 PCFF38G 207207 251 G 1 1/2 38452524.08910342.977.8M121/21.59 PCFF38G112 207207 2 1/264 G 2 1/2 63502530.010111550.888.9M121/21.66 PCFF310G 172172 2 1/264 G 2 51502530.010111550.888.9M121/22.09 PCFF310G2 172172 376 G 3 73502730.012413561.9106.4M165/82.37 PCFF312G 138138 376 G 2 1/2 63502730.012413561.9106.4M165/82.65 PCFF312G212 138138 3 1/289 G 3 1/2 89502730.013615269.9120.7M165/82.51 PCFF314G 3434 3 1/289 G 3 73482734.013615269.9120.7M165/83.37 PCFF314G3 3434 4102 G 4 99502730.014616277.8130.2M165/82.87 PCFF316G 3434 4102 G 3 1/2 89482734.014616277.8130.2M165/83.39 PCFF316G312 3434 5127 G 5 120502830.018018492.1152.4M165/85.80 PCFF320G 3434 6000 PSI Serie 1/213 G 3/8 13361613.0465718.240.5 M 8 5/16 0.33 PCFF62G38 420420 1/213 G 1/2 13361619.0465718.240.5 M 8 5/16 0.29 PCFF62G 420420 3/419 G 3/4 19352122.0557123.850.8M103/80.58 PCFF63G 420420 3/419 G 1/2 13352119.0557123.850.8M103/80.58 PCFF63G12 420420 125 G 1 25422524.0658127.857.2M127/160.82 PCFF64G 420420 125 G 3/4 19422522.0658127.857.2M127/160.88 PCFF64G34 420420 1 1/432 G 1 1/4 32452725.0789531.866.6M141/21.18 PCFF65G 420420 1 1/432 G 1 1/4 32452725.0789531.866.6M12–1.18 PCFF65/12G 420420 1 1/432 G 1 25452724.0789531.866.6M141/21.24 PCFF65G1 420420 1 1/432 G 1 25452724.0789531.866.6M12–1.24 PCFF65/12G1 420420 1 1/238 G 1 1/2 38503028.09411236.579.3M165/81.90 PCFF66G 420420 1 1/238 G 1 1/4 32503025.09411236.579.3M165/82.03 PCFF66G114 420420 251 G 2 50703733.011613544.596.8M203/43.68 PCFF68G 420420 251 G 1 1/2 38653728.011413444.596.8M203/43.86 PCFF68G112 420420 2 1/264 G 2 1/2 63804532.015218058.7123.8M24–6.98 PCFF610G 420420 376 G 3 73905540.017820871.4152.4M30–13.00 PCFF612G 420420 1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10

Katalog 4100/DE

SAE Vollflansche

PAFSF-G SAE Vollflansche flach mit BSPP Gewinde

SAE Flansche / BSPP Innengewinde (ISO 6162-1/-2) (ISO 1179-1)

nur für Niederdruckanwendungen

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Bestellzeichen-Ergänzungen

Beispiel nur Vollflansch Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl, verzinkt, Cr(VI)-frei CF PAFSF080GCFPAFSF080GCFMPAFSF080GCFUNBR

EdelstahlSS PAFSF080GSSPAFSF080GSSM– VIT

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

N44

3000 PSI Serie Baureihe Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)T1L1LALBLX LY DB(metr.)(unc.)O-Ringkg/1 St.Bestellzeichen*SSS 1/213 G 3/8 16465817.538.18.9M 08×305/16×1 1/4 Standard 0.20 PAFSF080G38 4040 1/213 G 1/2 16465817.538.18.9M 08×305/16×1 1/4 OR25.07x2.62X 0.27 PAFSF080G 4040 3/419 G 1/2 18496622.347.610.6M 10×353/8×1 1/2 Standard 0.29 PAFSF100G12 4040 3/419 G 3/4 18496622.347.610.6M 10×353/8×1 1/2 OR31.34X3.53X 0.27 PAFSF100G 4040 125 G 3/4 19537126.252.410.6M 10×353/8×1 1/2 Standard 0.37 PAFSF102G34 4040 125 G 1 19537126.252.410.6M 10×353/8×1 1/2 OR37.7X3.53X 0.32 PAFSF102G 4040 1 1/432 G 1 21698030.258.710.6***M 10×357/16×1 1/2 Standard 0.57 PAFSF104G1 4040 1 1/432 G 1 1/4 21698030.258.710.6***M 10×357/16×1 1/2 OR44.45X3.53X 0.62 PAFSF104G 4040 1 1/238 G 1 1/4 24779535.769.913.3M 12×451/2×1 3/4 Standard 0.83 PAFSF106G114 4040 1 1/238 G 1 1/2 24779535.769.913.3M 12×451/2×1 3/4 OR52.39X3.53X 0.79 PAFSF106G 4040 251 G 1 1/2 248910342.977.813.5M 12×451/2×1 3/4 Standard 1.00 PAFSF108G112 4040 251 G 2 248910342.977.813.5M 12×451/2×1 3/4 OR65.09X3.53X 0.90 PAFSF108G 4040 2 1/264 G 2 2510111650.888.913.5M 12×451/2×1 3/4 Standard 1.30 PAFSF110G2 4040 2 1/264 G 2 1/2 2510111650.888.913.5M 12×451/2×1 3/4 OR78.97X3.53X 1.25 PAFSF110G 4040 376 G 2 1/2 2512413661.9106.416.7M 16×555/8×2 1/4 Standard 1.86 PAFSF112G212 3030 376 G 3 2512413661.9106.416.7M 16×555/8×2 1/4 OR94.84X3.53X 1.49 PAFSF112G 3030 3 1/289 G 3 2513615269.9120.716.7M 16×555/8×2 1/4 Standard 1.68 PAFSF114G3 3030 3 1/289 G 3 1/2 2513615269.9120.716.7M 16×555/8×2 1/4 OR107.5X3.53X 1.59 PAFSF114G 3030 4102 G 3 1/2 2514616277.8130.216.7M 16×555/8×2 1/4 Standard 2.35 PAFSF116G312 3030 4102 G 4 2514616277.8130.216.7M 16×555/8×2 1/4 OR117.1X3.53X 2.25 PAFSF116G 3030 5127 G 4 2518018492.1152.416.7M 16×555/8×2 1/4 Standard 3.45 PAFSF118G4 3030 5127 G 5 2518018492.1152.416.7M 16×555/8×2 1/4 OR145.6X3.53X 3.15 PAFSF118G 3030 6000 PSI Serie 1/213 G 3/8 16465818.240.58.9M 08×305/16×1 1/4 Standard 0.25 PAFSF401G38 4040 1/213 G 1/2 16465818.240.58.9M 08×305/16×1 1/4 OR25.07X2.62X 0.20 PAFSF401G 40 40 3/419 G 1/2 19537123.850.810.6M 10×353/8×1 1/2 Standard 0.37 PAFSF402G12 4040 3/419 G 3/4 19607123.850.810.6M 10×353/8×1 1/2 OR32.92X3.53X 0.36 PAFSF402G 4040 125 G 3/4 24668027.857.213.3***M 12×457/16×1 1/2 Standard 0.64 PAFSF403G34 4040 125 G 1 24668027.857.213.3***M 12×457/16×1 1/2 OR37.7X3.53X 0.60 PAFSF403G 4040 1 1/432 G 1 27779431.866.615.0**M 14×501/2×1 3/4 Standard 0.88 PAFSF404G1 4040 1 1/432 G 1 27779431.866.613.3M 12×50– Standard 0.88 PAFSF404/12G1 4040 1 1/432 G 1 1/4 27779431.866.615.0**M 14×501/2×1 3/4 OR44.45X3.53X 0.87 PAFSF404G 4040 1 1/432 G 1 1/4 27779431.866.613.3M 12×50– OR44.45X3.53X 0.87 PAFSF404/12G 4040 1 1/238 G 1 1/4 308910336.579.316.7M 16×555/8×2 1/4 Standard 1.14 PAFSF405G114 4040 1 1/238 G 1 1/2 308910336.579.316.7M 16×555/8×2 1/4 OR52.39X3.53X 1.01 PAFSF405G 4040 251 G 1 1/2 3512313544.596.820.6M 20×703/4×2 3/4 Standard 2.94 PAFSF406G112 4040 251 G 2 3512313544.596.820.6M 20×703/4×2 3/4 OR65.09X3.53X 2.84 PAFSF406G 4040

UNC Schrauben

Schrauben 1) Druckwert

= Artikel lieferbar PN (bar) = PN (MPa) 10

Katalog 4100/DE

= 13.3 für

***DB = 12 für UNC

genannt

PEFF-G SAE 90° Vollflansche mit BSPP Gewinde

SAE 90° Flansche / BSPP Innengewinde (ISO 6162-1/-2) (ISO 1179-1)

** DB = 13.3 für UNC Schrauben

***DB = 12 für UNC Schrauben

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material

Kennbuchstaben

Oberfläche und Material

Bestellzeichen-Ergänzungen

Beispiel nur Vollflansch

Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl, verzinkt, Cr(VI)-freiCF PEFF32GCFPEFF32GCFMPEFF32GSCFUNBR

Edelstahl SS PEFF32GSSPEFF32GSSM–

N SAE Vollflansche N45

3000 PSI Serie Baureihe Schrauben Gewicht PN (bar)1) SAEISO (Stahl)Bestell(Zoll)(DN)T1D1D2L1L2L3LALBLX LY LZDB(metr.)(unc.)kg/1 St.zeichen*SSS 1/213 G 1/2 1334.0181616595717.538.1368.9M 08×305/16×1 1/40.33 PEFF32G 348348 3/419 G 3/4 1938.5221819636822.347.63810.6M 10×353/8×1 1/20.52 PEFF33G 348348 125 G 1 2544.5281919687226.252.44110.6M 10×353/8×1 1/20.64 PEFF34G 348348 1 1/432 G 1 1/4 3153.5302222848130.258.75010.6***M 10×357/16×1 1/20.99 PEFF35G 278278 1 1/238 G 1 1/2 3862.5362524979335.769.95813.3M 12×451/2×1 3/41.42 PEFF36G 210210 251 G 2 5077.041252610910542.977.86513.5M 12×451/2×1 3/42.00 PEFF38G 210210 2 1/264 G 2 1/2 6089.050253012711550.888.97713.5M 12×451/2×1 3/42.90 PEFF310G 175175 6000 PSI Serie 1/213 G 1/2 1334.0181616595718.240.5368.9M 08×305/16×1 1/40.33 PEFF62G 420420 3/419 G 3/4 1944.5282022687223.850.84110.6M 10×353/8×1 1/20.80 PEFF63G 420420 125 G 1 2553.5302424848227.857.25013.3***M 12×457/16×1 1/21.16 PEFF64G 420420 1 1/432 G 1 1/4 3162.5362525979531.866.65815.0**M 14×501/2×1 3/41.66 PEFF65G 420420 1 1/432 G 1 1/4 3162.5362525979531.866.65813.3M 12×50–1.66 PEFF65/12G 420420 1 1/238 G 1 1/2 3862.041262310910536.579.36516.7M 16×555/8×2 1/42.24 PEFF66G 420420 251 G 2 5087.045353413313444.596.87520.6M 20×703/4×2 3/43.85 PEFF68G 420420

Katalog 4100/DE

VIT

PFF-N SAE Vollflansche gerade mit NPT Gewinde

SAE Flansche / NPT Innengewinde (ISO

6162-1/-2) (SAE 476)

** DB = 13.3 für UNC Schrauben

***DB = 12 für UNC Schrauben

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, geöltS

Beispiel nur Vollflansch

Bestellzeichen-Ergänzungen

Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PFF32N38SPFF32N38SMPFF32N38SUNBR

EdelstahlSS PFF32N38SSPFF32N38SSM– VIT

N46

SAE Vollflansche

Katalog 4100/DE

3000 PSI Serie Baureihe Schrauben Gewicht PN (bar)1) SAEISO (Stahl)Bestell(Zoll)(DN)T1D1L1L2L3LALBLX LY DB(metr.)(unc.)kg/1 St.zeichen*SSS 1/213 3/8 NPT 13361615465817.538.18.9M 08×305/16×1 1/40.25 PFF32N38 345345 1/213 1/2 NPT 13361615465817.538.18.9M 08×305/16×1 1/40.28 PFF32N 345345 3/419 3/4 NPT 19361819496622.347.610.6M 10×353/8×1 1/20.39 PFF33N 345345 125 1 NPT 25381819537126.252.410.6M 10×353/8×1 1/20.46 PFF34N 345345 1 1/432 1 1/4 NPT 31412122698030.258.710.6***M 10×407/16×1 1/20.66 PFF35N 276276 1 1/238 1 1/2 NPT 38442524779435.769.913.3M 12×451/2×1 3/41.05 PFF36N 207207 251 2 NPT 504525268910342.977.813.5M 12×451/2×1 3/41.19 PFF38N 207207 2 1/264 2 1/2 NPT 6350253010111550.888.913.5M 12×451/2×1 3/41.70 PFF310N 172172 376 3 NPT 7350273412413561.9106.416.7M 16×555/8×2 1/42.22 PFF312N 138138 3 1/289 3 1/2 NPT 8950273613615269.9120.716.7M 16×555/8×2 1/42.40 PFF314N 3434 4102 4 NPT 9950273614616277.8130.216.7M 16×555/8×2 1/42.71 PFF316N 3434 5127 5 NPT 12050283618018492.1152.416.7M 16×555/8×2 1/43.25 PFF320N 3434 6000 PSI Serie 1/213 3/8 NPT 13361615465818.240.58.9M 08×305/16×1 1/40.26 PFF62N38 420420 1/213 1/2 NPT 13361615465818.240.58.9M 08×305/16×1 1/40.29 PFF62N 420420 3/419 3/4 NPT 19361922537123.850.810.6M 10×353/8×1 1/20.50 PFF63N 420420 125 1 NPT 25442424698027.857.213.3***M 12×457/16×1 1/20.76 PFF64N 420420 1 1/432 1 1/4 NPT 31442725779431.866.615.0**M 14×501/2×1 3/41.20 PFF65N 420420 1 1/432 1 1/4 NPT 31442725779431.866.613.3M 12×50–1.20 PFF65/12N 420420 1 1/238 1 1/2 NPT 385130248910636.579.316.7M 16×555/8×2 1/41.91 PFF66N 420420 251 2 NPT 5070373311613544.596.820.6M 20×703/4×2 3/43.37 PFF68N 420420 2 1/264 2 1/2 NPT 6375453515016658.7123.825.0M 24×90–3.05 PFF610N 420420 376 3 NPT 7390554017820871.4152.431.0M 30×110–3.45 PFF612N 420420

PCFF-N SAE Gegenflansche gerade mit NPT Gewinde

6162-1/-2) (SAE 476)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

* Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Bestellzeichen-Ergänzungen

Beispiel Vollflansch mit metr. Gewinde

Beispiel Vollflansch mit UNC Gewinde

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl, geöltS PCFF32N38SMPCFF32N38SUNBR

EdelstahlSS PCFF32N38SSMPCFF32N38SSUVIT

N47

SAE Vollflansche

Katalog 4100/DE

SAE Gegenflansche / NPT Innengewinde (ISO

3000 PSI Serie Baureihe T2 Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)T1D1L1L2L3LALBLX LY (metr.)(unc.)kg/1 St.Bestellzeichen*SSS 1/213 3/8 NPT 13361619475717.538.1 M 8 5/16 0.25 PCFF32N38 345345 1/213 1/2 NPT 13361619475717.538.1 M 8 5/16 0.28 PCFF32N 345345 3/419 3/4 NPT 19361819496622.347.6M103/80.44 PCFF33N 345345 125 1 NPT 25381819537126.252.4M103/80.53 PCFF34N 345345 1 1/432 1 1/4 NPT 31412122698030.258.7M107/160.66 PCFF35N 276276 1 1/238 1 1/2 NPT 38442524779435.769.9M121/21.05 PCFF36N 207207 251 2 NPT 504525268910342.977.8M121/21.19 PCFF38N 207207 2 1/264 2 1/2 NPT 6350253010111550.888.9M121/21.40 PCFF310N 172172 376 3 NPT 7350273012413561.9106.4M165/82.15 PCFF312N 138138 3 1/289 3 1/2 NPT 8950273013615269.9120.7M165/82.40 PCFF314N 3434 4102 4 NPT 9950273014616277.8130.2M165/82.85 PCFF316N 3434 5127 5 NPT 12050283018018492.1152.4M165/83.25 PCFF320N 3434 6000 PSI Serie 1/213 3/8 NPT 13361619475718.240.5 M 8 5/16 0.26 PCFF62N38 420420 1/213 1/2 NPT 13361619475718.240.5 M 8 5/16 0.29 PCFF62N 420420 3/419 3/4 NPT 19361922537123.850.8M103/80.50 PCFF63N 420420 125 1 NPT 25442424698027.857.2M127/160.76 PCFF64N 420420 1 1/432 1 1/4 NPT 31442725779431.866.6M141/21.20 PCFF65N 420420 1 1/432 1 1/4 NPT 31442725779431.866.6M12–1.20 PCFF65/12N 420420 1 1/238 1 1/2 NPT 385130288910636.579.3M165/81.65 PCFF66N 420420 251 2 NPT 5070373311613544.596.8M203/42.45 PCFF68N 420420 2 1/264 2 1/2 NPT 6375453515016658.7123.8M24–3.05 PCFF610N 420420 376 3 NPT 7390554017820871.4152.4M30–3.45 PCFF612N 420420

SAE Vollflansche

PEFF-N SAE 90° Vollflansche mit NPT Gewinde

SAE 90° Flansche / NPT Innengewinde (ISO 6162-1/-2)

(SAE 476)

** DB = 13.3 für UNC Schrauben

***DB = 12 für UNC Schrauben

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben

Oberfläche und Material

Beispiel nur Vollflansch

Bestellzeichen-Ergänzungen

Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl, geöltS PEFF32NS PEFF32NSMPEFF32NSUNBR

EdelstahlSS PEFF32NSSPEFF32NSSM–

N48

3000 PSI Serie BaureiheSchraubenGewichtPN (bar)1 SAEISO) (Stahl)Bestell(Zoll)(DN)T1D1D2L1L2L3LALBLXLYLZDB(metr.)(unc.)kg/1St.zeichen*SSS 1/213 1/2 NPT 1334.0181616595617.538.1368.9M08×305/16×11/40.35 PEFF32N 348348 3/419 3/4 NPT 1938.5221819636822.347.63810.6M10×353/8×11/20.55 PEFF33N 348348 125 1 NPT 2544.5281919687426.252.44110.6M10×353/8×11/20.80 PEFF34N 348348 11/432 1 1/4 NPT 3153.5302222848130.258.75010.6***M10×357/16×11/21.30 PEFF35N 278278 11/238 1 1/2 NPT 3862.5362524979535.769.95813.3M12×451/2×13/41.60 PEFF36N 210210 251 2 NPT 5077.041252610910542.977.86513.5M12×451/2×13/42.00 PEFF38N 210210 21/264 2 1/2 NPT 6089.050253012711550.888.97713.5M12×451/2×13/42.40 PEFF310N 175175 6000 PSI Serie 1/213 1/2 NPT 1334.0181616595618.240.5368.9M08×305/16×11/40.35 PEFF62N 420420 3/419 3/4 NPT 1944.5282022687223.850.84110.6M10×353/8×11/20.80 PEFF63N 420420 125 1 NPT 2553.5302424848227.857.25013.3***M12×457/16×11/21.30 PEFF64N 420420 11/432 1 1/4 NPT 3162.5362525979531.866.65815.0**M14×501/2×13/41.60 PEFF65N 420420 11/432 1 1/4 NPT 3162.5362525979531.866.65813.3M12×50 – 1.60 PEFF65/12N 420420 11/238 1 1/2 NPT 3877.051262810911036.579.36516.7M16×555/8×21/42.00 PEFF66N 420420 251 2 NPT 5087.045353413313444.596.87520.6M20×703/4×23/42.50 PEFF68N 420420

Katalog 4100/DE

VIT

PFF-..S/L SAE Vollflansche gerade mit EO 24° Anschluss

SAE Flansche / EO

(ISO 6162-1/-2)

24°

Anschluss

2) L = Leichte Baureihe; S = Schwere Baureihe Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite N12.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Edelstahl SS

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

Bestellzeichen-Ergänzungen

Beispiel nur Vollflansch Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

** DB = 13.3 für UNC Schrauben

***DB = 12 für UNC Schrauben

1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PF32/12SCFPFF32/12SOMDCFMPFF32/12SOMDCFUNBR

PFF32/12S-SSPFF32/12SOMDSSM–

N49

SAE Vollflansche

Katalog 4100/DE

3000 PSI Serie Baureihe D12) Schrauben Gewicht PN (bar)1) SAEISO  (Stahl) (Zoll)(DN)D3L1L2LALBLX LY DB(metr.)(unc.)kg/1 St.Bestellzeichen*CFSS 1/21312S84716425717.538.18.9M 08×305/16×1 1/40.27 PFF32/12S 348348 1/21315L114716425717.538.18.9M 08×305/16×1 1/40.27 PFF32/15L 348315 1/21316S124716425717.538.18.9M 08×305/16×1 1/40.27 PFF32/16S 348348 3/41916S125218506622.347.610.6M 10×353/8×1 1/20.42 PFF33/16S 348348 3/41920S165218506622.347.610.6M 10×353/8×1 1/20.45 PFF33/20S 348348 3/41922L185218506622.347.610.6M 10×353/8×1 1/20.44 PFF33/22L 250160 12520S165518557126.252.410.6M 10×353/8×1 1/20.54 PFF34/20S 348348 12525S205518557126.252.410.6M 10×353/8×1 1/20.55 PFF34/25S 348348 12528L235518557126.252.410.6M 10×353/8×1 1/20.53 PFF34/28L 250160 1 1/43225S206021668030.258.710.6***M 10×407/16×1 1/20.83 PFF35/25S 278278 1 1/43230S256021668030.258.710.6***M 10×407/16×1 1/20.85 PFF35/30S 278278 1 1/43235L306021668030.258.710.6***M 10×407/16×1 1/20.79 PFF35/35L 278278 1 1/23835L307025779435.769.913.3M 12×451/2×1 3/41.25 PFF36/35L 210210 1 1/23838S327025779435.769.913.3M 12×451/2×1 3/41.30 PFF36/38S 210210 1 1/23842L367025779435.769.913.3M 12×451/2×1 3/41.21 PFF36/42L 210210 25138S3272259010342.977.813.3M 12×451/2×1 3/41.80 PFF38/38S 210210 25142L3672259010342.977.813.3M 12×451/2×1 3/41.60 PFF38/42L 210210 6000 PSI Serie 1/21312S84716475718.240.58.9M 08×305/16×1 1/40.27 PFF62/12S 420420 1/21314S104716475718.240.58.9M 08×305/16×1 1/40.27 PFF62/14S 420420 1/21316S124716475718.240.58.9M 08×305/16×1 1/40.27 PFF62/16S 420420 3/41916S125218537123.850.810.6M 10×353/8×1 1/20.50 PFF63/16S 420420 3/41920S165218537123.850.810.6M 10×35 3/8×1 1/20.51 PFF63/20S 420400 3/41922L185218537123.850.810.6M 10×353/8×1 1/20.51 PFF63/22L 250160 12520S166021668027.857.213.3***M 12×457/16×1 1/20.80 PFF64/20S 420400 12525S206021668027.857.213.3***M 12×457/16×1 1/20.80 PFF64/25S 420400 12528L236021668027.857.213.3***M 12×457/16×1 1/20.75 PFF64/28L 250160 1 1/43225S206824789431.866.615.0**M 14×501/2×1 3/41.15 PFF65/25S 420400 1 1/43225S206824789431.866.613.3M 12×50–1.15 PFF65/12/25S 420400 1 1/43230S256824789431.866.615.0**M 14×501/2×1 3/41.18 PFF65/30S 420400 1 1/43230S256824789431.866.613.3M 12×50–1.18 PFF65/12/30S 420400 1 1/43235L306824789431.866.615.0**M 14×501/2×1 3/41.15 PFF65/35L 250160 1 1/43235L306824789431.866.613.3M 12×50–1.15 PFF65/12/35L 250160 1 1/43238S326824789431.866.615.0**M 14×501/2×1 3/41.28 PFF65/38S 420315 1 1/43238S326824789431.866.613.3M 12×50–1.28 PFF65/12/38S 420315 1 1/23835L2572279010636.579.316.7M 16×555/8×2 1/41.60 PFF66/35L 250160 1 1/23838S3272279010636.579.316.7M 16×555/8×2 1/41.70 PFF66/38S 315315 1 1/23842L3672279010636.579.316.7M 16×555/8×2 1/41.60 PFF66/42L 250160

VIT

SAE Vollflansche

PAFG-90M SAE 90° Vollflansche mit EO 24° Anschluss

SAE 90° Flansche / EO 24° Anschluss

(ISO

6162-1/-2)

2) L = Leichte Baureihe; S = Schwere Baureihe

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Edelstahl SS

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite N12.

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

Beispiel nur Vollflansch

Bestellzeichen-Ergänzungen

Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

N50 Katalog 4100/DE 3000 PSI Serie BaureiheD12)SchraubenGewichtPN (bar)1 SAEISO)  (Stahl) (Zoll)(DN)D3L1L2LALBLXLYLZDB(metr.)(unc.)kg/1St.Bestellzeichen*CFSS 1/21312S81816605717.538.1368.9M08×305/16×11/40.31 PAFG080/90M12S 348348 1/21315L111816605717.538.1368.9M08×305/16×11/40.30 PAFG080/90M15L 348315 1/21316S121816605717.538.1368.9M08×305/16×11/40.30 PAFG080/90M16S 348348 3/41916S122218636622.347.63810.6M10×353/8×11/20.48 PAFG100/90M16S 348348 3/41920S162218636622.347.63810.6M10×353/8×11/20.44 PAFG100/90M20S 348348 3/41922L182218636622.347.63810.6M10×353/8×11/20.45 PAFG100/90M22L 250160 12520S162819697226.252.44210.6M10×353/8×11/20.68 PAFG102/90M20S 348348 12525S202819697226.252.44210.6M10×353/8×11/20.64 PAFG102/90M25S 348348 12528L232819697226.252.44210.6M10×353/8×11/20.62 PAFG102/90M28L 250160 11/43225S203022848030.258.75010.6***M10×407/16×11/21.05 PAFG104/90M25S 278278 11/43230S253022848030.258.75010.6***M10×407/16×11/21.02 PAFG104/90M30S 278278 11/43235L303022848030.258.75010.6***M10×407/16×11/20.94 PAFG104/90M35L 278278 11/23835L303625889435.769.95813.3M12×451/2×13/41.51 PAFG106/90M35L 210210 11/23838S323625889435.769.95813.3M12×451/2×13/41.55 PAFG106/90M38S 210210 11/23842L363625889435.769.95813.3M12×451/2×13/41.42 PAFG106/90M42L 210210 6000 PSI Serie 1/21312S82016605718.240.5368.9M08×305/16×11/40.31 PAFG401/90M12S 420420 1/21314S102016605718.240.5368.9M08×305/16×11/40.30 PAFG401/90M14S 420420 1/21316S122016605718.240.5368.9M08×305/16×11/40.30 PAFG401/90M16S 420420 3/41916S122622687223.850.84110.6M10×403/8×11/20.68 PAFG402/90M16S 420420 3/41920S162622777223.850.84110.6M10×403/8×11/20.68 PAFG402/90M20S 420400 3/41922L182622687223.850.84110.6M10×403/8×11/20.66 PAFG402/90M22L 250160 12520S163024838027.857.25013.3***M12×457/16×11/21.11 PAFG403/90M20S 420400 12525S203024838027.857.25013.3***M12×457/16×11/21.08 PAFG403/90M25S 420400 12528L233024838027.857.25013.3***M12×457/16×11/21.05 PAFG403/90M28L 250160 11/43225S203625979431.866.65815.0**M14×501/2×13/41.70 PAFG404/90M25S 420400 11/43225S203625979431.866.65813.3M12×50 – 1.70 PAFG404/12/90M25S 420400 11/43230S253625979431.866.65815.0**M14×501/2×13/41.45 PAFG404/90M30S 420400 11/43230S253625979431.866.65813.3M12×50 – 1.45 PAFG404/12/90M30S 420400 11/43235L303625979431.866.65815.0**M14×501/2×13/41.50 PAFG404/90M35L 250160 11/43235L303625979431.866.65813.3M12×50 – 1.50 PAFG404/12/90M35L 250160 11/23835L25412611010536.579.36516.7M16×555/8×21/42.44 PAFG405/90M35L 250160 11/23838S32/38412611010536.579.36516.7M16×555/8×21/42.38 PAFG405/90M38S 315315 11/23842L36412611010536.579.36516.7M16×555/8×21/42.37 PAFG405/90M42L 250160 ** DB = 13.3 für UNC Schrauben ***DB = 12 für UNC Schrauben 1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10

PAFG080/90M12SCFPAFG080/90M12SOMDCFMPAFG080/90M12SOMDCFUNBR

VIT

PAFG080/90M12S-SSPAFG080/90M12SOMDSSM–

PAFG-G SAE Vollflansche gerade mit BSPP 60° Anschluss

SAE Flansche / BSPP 60° Anschluss (ISO 6162-1/-2) (ISO 8434-6)

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material. Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Edelstahl SS

Beispiel nur Vollflansch Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

** DB = 13.3 für UNC Schrauben

***DB = 12 für UNC Schrauben

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PAFG080GCFPAFG080GCFMPAFG080GCFUNBR

PAFG080GSSPAFG080GSSM–

Vollflansche N51

SAE

3000 PSI Serie Baureihe Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN) T1 D3L1L2LALBLX LY DB(metr.)(unc.)kg/1 St.Bestellzeichen*CFSS 1/213 G 3/8 103716475617.538.18.9M 08×305/16×1 1/40.25 PAFG080G38 348348 1/213 G 1/2 123916475617.538.18.9M 08×305/16×1 1/40.29 PAFG080G 348348 1/213 G 3/4 134216475617.538.18.9M 08×305/16×1 1/40.28 PAFG080G34 348348 3/419 G 1/2 124218506622.347.610.6M 10×353/8×1 1/20.39 PAFG100G12 348348 3/419 G 3/4 174518506622.347.610.6M 10×353/8×1 1/20.40 PAFG100G 348348 3/419 G 1 194718506622.347.610.6M 10×353/8×1 1/20.43 PAFG100G1 348348 125 G 3/4 174718537126.252.410.6M 10×353/8×1 1/20.44 PAFG102G34 348348 125 G 1 224918537126.252.410.6M 10×353/8×1 1/20.49 PAFG102G 348348 125 G 1 1/4 254918537126.252.410.6M 10×353/8×1 1/20.57 PAFG102G114 348348 1 1/432 G 1 225321698030.258.710.6***M 10×407/16×1 1/20.74 PAFG104G1 278278 1 1/432 G 1 1/4 275321698030.258.710.6***M 10×407/16×1 1/20.73 PAFG104G 278278 1 1/432 G 1 1/2 315521698030.258.710.6***M 10×407/16×1 1/20.90 PAFG104G112 278278 1 1/238 G 1 1/4 275924779435.769.913.3M 12×451/2×1 3/41.12 PAFG106G114 210210 1 1/238 G 1 1/2 346124779435.769.913.3M 12×451/2×1 3/41.10 PAFG106G 210210 1 1/238 G 2 386324779435.769.913.3M 12×451/2×1 3/41.28 PAFG106G2 210210 251 G 1 1/2 3469259010342.977.813.3M 12×451/2×1 3/41.59 PAFG108G112 210210 251 G 2 4269259010342.977.813.3M 12×451/2×1 3/41.62 PAFG108G 210210 6000 PSI Serie 1/213 G 3/8 103816475618.240.58.9M 08×305/16×1 1/40.24 PAFG401G38 420420 1/213 G 1/2 124016475618.240.58.9M 08×305/16×1 1/40.24 PAFG401G 420420 1/213 G 3/4 134316475618.240.58.9M 08×305/16×1 1/40.28 PAFG401G34 420420 3/419 G 1/2 124418537123.850.810.6M 10×353/8×1 1/20.47 PAFG402G12 420420 3/419 G 3/4 174718537123.850.810.6M 10×353/8×1 1/20.48 PAFG402G 420420 3/419 G 1 194918537123.850.810.6M 10×353/8×1 1/20.54 PAFG402G1 420 420 125 G 3/4 175421688127.857.213.3***M 12×457/16×1 1/20.70 PAFG403G34 420420 125 G 1 225621688127.857.213.3***M 12×457/16×1 1/20.78 PAFG403G 420420 125 G 1 1/4 255621688127.857.213.3***M 12×457/16×1 1/20.80 PAFG403G114 420420 1 1/432 G 1 226124789431.866.615.0**M 14×501/2×1 3/41.08 PAFG404G1 420420 1 1/432 G 1 226124789431.866.613.3M 12×50–1.08 PAFG404/12G1 420420 1 1/432 G 1 1/4 276124789431.866.615.0**M 14×501/2×1 3/41.13 PAFG404G 420420 1 1/432 G 1 1/4 276124789431.866.613.3M 12×50–1.13 PAFG404/12G 420420 1 1/432 G 1 1/2 316324789431.866.615.0**M 14×501/2×1 3/41.15 PAFG404G112 420420 1 1/432 G 1 1/2 316324789431.866.613.3M 12×50–1.15 PAFG404/12G112 420420 1 1/238 G 1 1/4 2765279010136.579.316.7M 16×555/8×2 1/41.58 PAFG405G114 420420 1 1/238 G 1 1/2 3267279010136.579.316.7M 16×555/8×2 1/41.55 PAFG405G 420420 1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10

Katalog 4100/DE

VIT

SAE Vollflansche

PAFG-90G SAE 90° Vollflansche mit BSPP 60° Anschluss

SAE 90° Flansche / BSPP 60° Anschluss (ISO 6162-1/-2) (ISO 8434-6)

genannt = Artikel lieferbar

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Edelstahl SS

** DB = 13.3 für UNC Schrauben

***DB = 12 für UNC Schrauben

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

Bestellzeichen-Ergänzungen

Beispiel nur Vollflansch

Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PAFG080/90GCFPAFG080/90GCFMPAFG080/90GCFUNBR

PAFG080/90GSSPAFG080/90GSSM– VIT

N52 Katalog

3000 PSI Serie Baureihe Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)T1D3L1L2LALBLX LY LZDB(metr.)(unc.)kg/1 St.Bestellzeichen*CFSS 1/213 G 3/8 101716605717.538.1378.9M 08×305/16×1 1/40.30 PAFG080/90G38 348348 1/213 G 1/2 121716605717.538.1398.9M 08×305/16×1 1/40.33 PAFG080/90G 348348 1/213 G 3/4 132016605717.538.1408.9M 08×305/16×1 1/40.31 PAFG080/90G34 348348 3/419 G 1/2 122018636622.347.64110.6M 10×353/8×1 1/20.47 PAFG100/90G12 348348 3/419 G 3/4 172018636622.347.64410.6M 10×353/8×1 1/20.45 PAFG100/90G 348348 3/419 G 1 192518636622.347.64510.6M 10×353/8×1 1/20.60 PAFG100/90G1 348348 125 G 3/4 172019807126.252.44710.6M 10×353/8×1 1/20.68 PAFG102/90G34 348348 125 G 1 222519807126.252.44810.6M 10×353/8×1 1/20.64 PAFG102/90G 348348 125 G 1 1/4 253119807126.252.44910.6M 10×403/8×1 1/20.81 PAFG102/90G114 348348 1 1/432 G 1 222522848030.258.75410.6***M 10×407/16×1 1/21.06 PAFG104/90G1 278278 1 1/432 G 1 1/4 273122848030.258.75510.6***M 10×357/16×1 1/20.93 PAFG104/90G 278278 1 1/432 G 1 1/2 313722848030.258.75610.6***M 10×407/16×1 1/20.96 PAFG104/90G112 278278 1 1/238 G 1 1/4 273125889435.769.95913.3M 12×451/2×1 3/41.44 PAFG106/90G114 210210 1 1/238 G 1 1/2 343725889435.769.96113.3M 12×451/2×1 3/41.49 PAFG106/90G 210210 6000 PSI Serie 1/213 G 3/8 101716605718.240.5378.9M 08×305/16×1 1/40.30 PAFG401/90G38 420420 1/213 G 1/2 121716605718.240.5398.9M 08×305/16×1 1/40.32 PAFG401/90G 420420 1/213 G 3/4 132016605718.240.5408.9M 08×305/16×1 1/40.35 PAFG401/90G34 420420 3/419 G 1/2 122019687123.850.84510.6M 10×353/8×1 1/20.73 PAFG402/90G12 420420 3/419 G 3/4 172019687123.850.84810.6M 10×353/8×1 1/20.70 PAFG402/90G 420420 3/419 G 1 192519687123.850.85010.6M 10×353/8×1 1/20.75 PAFG402/90G1 420420 125 G 3/4 172524838027.857.2 5213.3***M 12×457/16×1 1/20.89 PAFG403/90G34 420 420 125 G 1 222524838027.857.25413.3***M 12×457/16×1 1/20.90 PAFG403/90G 420420 125 G 1 1/4 253124838027.857.25513.3***M 12×457/16×1 1/21.07 PAFG403/90G114 420420 1 1/432 G 1 223125979431.866.65915.0**M 14×501/2×1 3/41.66 PAFG404/90G1 420420 1 1/432 G 1 223125979431.866.65913.3M 12×50–1.66 PAFG404/12/90G1 420420 1 1/432 G 1 1/4 273125979431.866.65915.0**M 14×501/2×1 3/41.59 PAFG404/90G 420420 1 1/432 G 1 1/4 273125979431.866.65913.3M 12×50–1.59 PAFG404/12/90G 420420 1 1/432 G 1 1/2 313725979431.866.66115.0**M 14×501/2×1 3/41.55 PAFG404/90G112 420420 1 1/432 G 1 1/2 313725979431.866.66113.3M 12×50–1.55 PAFG404/12/90G112 420420 1 1/238 G 1 1/4 27372611010636.579.36416.7M 16×555/8×2 1/42.35 PAFG405/90G114 420420 1 1/238 G 1 1/2 32372611010636.579.36616.7M 16×555/8×2 1/42.35 PAFG405/90G 420420

Druckwert

PN (bar)

PN (MPa) 10

4100/DE

PAFG-X SAE Vollflansche gerade mit Triple-Lok® 37° Bördelanschluss

SAE Flansche / Triple-Lok® 37° Bördelanschluss (ISO 6162-1/-2)

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material

Kennbuchstaben

Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Edelstahl SS

** DB = 13.3 für UNC Schrauben

***DB = 12 für UNC Schrauben

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

Bestellzeichen-Ergänzungen

Beispiel nur Vollflansch

Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PAFG080X-ACFPAFG080X-ACFMPAFG080X-ACFUNBR

PAFG080X-ASSPAFG080X-ASSM– VIT

N SAE Vollflansche N53

3000 PSI Serie Baureihe Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)T1D3L1L2LALBLX LY DB(metr.)(unc.)kg/1 St.Bestellzeichen*CFSS 1/213 3/4-16UNF 9.94116475717.538.18.9M 08×305/16×1 1/40.25 PAFG080X-A 348348 1/213 7/8-14UNF 12.34116475717.538.18.9M 08×305/16×1 1/40.25 PAFG080X-B 348348 1/213 1 1/16-12UN 12.34616475717.538.18.9M 08×305/16×1 1/40.28 PAFG080X-C 348348 3/419 7/8-14UN 12.34718506622.347.610.6M 10×353/8×1 1/20.35 PAFG100X-A 348348 3/419 1 1/16-12UN 15.54918506622.347.610.6M 10×353/8×1 1/20.40 PAFG100X-B 348348 3/419 1 5/16-12UN 21.55018506622.347.610.6M 10×353/8×1 1/20.41 PAFG100X-C 348348 125 1 1/16-12UN 15.55118537126.252.410.6M 10×353/8×1 1/20.44 PAFG102X-A 348348 125 1 5/16-12UN 21.55218537126.252.410.6M 10×353/8×1 1/20.46 PAFG102X-B 348348 125 1 5/8-12UN 27.55418537126.252.410.6M 10×353/8×1 1/20.56 PAFG102X-C 348348 1 1/432 1 5/16-12UN 21.55621698130.258.710.6***M 10×407/16×1 1/20.73 PAFG104X-A 278278 1 1/432 1 5/8-12UN 27.55821698130.258.710.6***M 10×407/16×1 1/20.80 PAFG104X-B 278278 1 1/432 1 7/8-12UN 33.06121698130.258.710.6***M 10×407/16×1 1/20.92 PAFG104X-C 278278 1 1/238 1 5/8-12UN 27.56424779435.769.913.3M 12×451/2×1 3/41.17 PAFG106X-A 210210 1 1/238 1 7/8-12UN 33.06724779435.769.913.3M 12×451/2×1 3/41.19 PAFG106X-B 210210 6000 PSI Serie 1/213 3/4-16UNF 9.94216475718.240.58.9M 08×305/16×1 1/40.26 PAFG401X-A 350350 1/213 7/8-14UNF 12.34516475718.240.58.9M 08×305/16×1 1/40.26 PAFG401X-B 350350 1/213 1 1/16-12UN 12.34716475718.240.58.9M 08×305/16×1 1/40.29 PAFG401X-C 350350 3/419 7/8-14UN 12.34918537123.850.810.6M 10×353/8×1 1/20.45 PAFG402X-A 350350 3/419 1 1/16-12UN 15.55118537123.850.810.6M 10×353/8×1 1/20.52 PAFG402X-B 350350 3/419 1 5/16-12UN 21.55218537123.850.810.6M 10×353/8×1 1/20.52 PAFG402X-C 350350 125 1 1/16-12UN 15.55821668027.857.213.3***M 12×457/16×1 1/20.70 PAFG403X-A 350350 125 1 5/16-12UN 21.55921668027.857.213.3***M 12×457/16×1 1/20.71 PAFG403X-B 350350 125 1 5/8-12UN 27.56121668027.857.213.3***M 12×457/16×1 1/20.82 PAFG403X-C 275 275 1 1/432 1 5/16-12UN 21.56424789431.866.615.0**M 14×501/2×1 3/41.07 PAFG404X-A 350350 1 1/432 1 5/16-12UN 21.56424789431.866.613.3M 12×50–1.07 PAFG404/12X-A 350350 1 1/432 1 5/8-12UN 27.56624789431.866.615.0**M 14×501/2×1 3/41.13 PAFG404X-B 275275 1 1/432 1 5/8-12UN 27.56624789431.866.613.3M 12×50–1.13 PAFG404/12X-B 275275 1 1/432 1 7/8-12UN 33.06924789431.866.615.0**M 14×501/2×1 3/41.10 PAFG404X-C 210210 1 1/432 1 7/8-12UN 33.06924789431.866.613.3M 12×50–1.10 PAFG404/12X-C 210210 1 1/238 1 5/8-12UN 27.570279010636.579.316.7M 16×555/8×2 1/41.60 PAFG405X-A 275275 1 1/238 1 7/8-12UN 33.073279010636.579.316.7M 16×555/8×2 1/41.62 PAFG405X-B 210210

Katalog 4100/DE 1) Druckwert genannt = Artikel lieferbar (bar) = PN (MPa) 10

SAE Vollflansche

PAFG-90X SAE 90° Vollflansche mit Triple-Lok® 37° Bördelanschluss

SAE 90° Flansche / Triple-Lok® 37° Bördelanschluss (ISO 6162-1/-2)

genannt = Artikel lieferbar

** DB = 13.3 für UNC Schrauben

***DB = 12 für UNC Schrauben

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material

Kennbuchstaben

Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

Bestellzeichen-Ergänzungen

Beispiel nur Vollflansch

Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PAFG080/90X-ACFPAFG080/90X-ACFMPAFG080/90X-ACFUNBR

Edelstahl SS PAFG080/90X-ASSPAFG080/90X-ASSM– VIT

N54 Katalog 4100/DE 3000 PSI Serie Baureihe Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)T1D1L1L2LALBLX LY LZDB(metr.)(unc.)kg/1 St.Bestellzeichen*CFSS 1/2133/4-169.91716605617.538.1408.9M 08×305/16×1 1/40.30 PAFG080/90X-A 348348 1/2137/8-1412.31716605617.538.1428.9M 08×305/16×1 1/40.30 PAFG080/90X-B 348348 1/2131 1/16-1212.32016605717.538.1438.9M 08×305/16×1 1/40.30 PAFG080/90X-C 348348 3/4197/8-1412.32018636622.347.64510.6M 10×353/8×1 1/20.50 PAFG100/90X-A 348348 3/4191 1/16-1215.52018636622.347.64710.6M 10×353/8×1 1/20.50 PAFG100/90X-B 348348 3/4191 5/16-1221.52518636622.347.64810.6M 10×353/8×1 1/20.58 PAFG100/90X-C 348348 1251 1/16-1215.52019807126.252.45010.6M 10×353/8×1 1/20.62 PAFG102/90X-A 348348 1251 5/16-1221.52519807126.252.45110.6M 10×353/8×1 1/20.68 PAFG102/90X-B 348348 1 1/4321 5/16-1221.52522848030.258.75610.6***M 10×407/16×1 1/21.06 PAFG104/90X-A 278278 1 1/4321 5/8-1227.53122848030.258.75810.6***M 10×407/16×1 1/21.03 PAFG104/90X-B 278278 1 1/4321 7/8-1233.03722848030.258.76110.6***M 10×407/16×1 1/20.96 PAFG104/90X-C 278278 1 1/2381 5/8-1227.53125889435.769.96313.3M 12×451/2×1 3/41.62 PAFG106/90X-A 210210 1 1/2381 7/8-1233.03725889435.769.96613.3M 12×451/2×1 3/41.53 PAFG106/90X-B 210210 6000 PSI Serie 1/2133/4-169.91716605718.240.5408.9M 08×305/16×1 1/40.30 PAFG401/90X-A 350350 1/2137/8-1412.31716605718.240.5428.9M 08×305/16×1 1/40.32 PAFG401/90X-B 350350 1/2131 1/16-1212.32016605718.240.5438.9M 08×305/16×1 1/40.35 PAFG401/90X-C 350350 3/4197/8-1412.32019687223.850.84910.6M 10×353/8×1 1/20.71 PAFG402/90X-A 350350 3/4191 1/16-1215.52019687223.850.85110.6M 10×353/8×1 1/20.67 PAFG402/90X-B 350350 3/4191 5/16-1221.52519687223.850.85210.6M 10×353/8×1 1/20.71 PAFG402/90X-C 350350 1251 1/16-1215.52524908027.857.25513.3***M 12×457/16×1 1/20.93 PAFG403/90X-A 350350 1251 5/16-1225/21.52524908027.857.2 5613.3***M 12×457/16×1 1/20.88 PAFG403/90X-B 350 350 1251 5/8-1227.53124908027.857.25813.3***M 12×457/16×1 1/21.04 PAFG403/90X-C 275275 1 1/4321 5/16-1221.53125979431.866.65615.0**M 14×501/2×1 3/41.53 PAFG404/90X-A 350350 1 1/4321 5/16-1221.53125979431.866.65613.3M 12×50–1.53 PAFG404/12/90X-A 350350 1 1/4321 5/8-1227.53125979431.866.66315.0**M 14×501/2×1 3/41.56 PAFG404/90X-B 275275 1 1/4321 5/8-1227.53125979431.866.66313.3M 12×50–1.56 PAFG404/12/90X-B 275275 1 1/4321 7/8-1233.03725979431.866.66315.0**M 14×501/2×1 3/41.63 PAFG404/90X-C 210210 1 1/4321 7/8-1233.03725979431.866.66313.3M 12×50–1.63 PAFG404/12/90X-C 210210 1 1/2381 5/8-1227.5372611010636.579.36716.7M 16×555/8×2 1/42.61 PAFG405/90X-A 275275 1 1/2381 7/8-1233.0372611010636.579.37016.7M 16×555/8×2 1/42.49 PAFG405/90X-B 210210

Druckwert

PN (bar)

(MPa) 10

= PN

PAFG-L SAE Vollflansche gerade mit O-Lok® ORFS Anschluss

(ISO 6162-1/-2)

** DB = 13.3 für UNC Schrauben

***DB = 12 für UNC Schrauben

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

* Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material

Kennbuchstaben Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Bestellzeichen-Ergänzungen

Beispiel nur Vollflansch

Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PAFG080L-ACFPAFG080L-ACFMPAFG080L-ACFUNBR

Edelstahl SS PAFG080L-ASSPAFG080L-ASSM– VIT

N55

SAE Vollflansche

Katalog 4100/DE

SAE Flansche / O-Lok® ORFS Anschluss

3000 PSI Serie Baureihe Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)T1D3L1L2LALBLX LY DB(metr.)(unc.)kg/1 St.Bestellzeichen*CFSS 1/213 11/16-16UN 6.03716475617.538.18.9M 08×305/16×1 1/40.24 PAFG080L-A 348348 1/213 13/16-16UN 9.03916475617.538.18.9M 08×305/16×1 1/40.25 PAFG080L-B 348348 1/213 1-14UN 12.04216475617.538.18.9M 08×305/16×1 1/40.27 PAFG080L-C 348348 3/419 1-14UN 12.04518506622.347.610.6M 10×353/8×1 1/20.44 PAFG100L-A 348348 3/419 1 3/16-12UN 15.04718506622.347.610.6M 10×353/8×1 1/20.46 PAFG100L-B 348348 125 1 3/16-12UN 15.04918537126.252.410.6M 10×353/8×1 1/20.53 PAFG102L-A 348348 125 1 7/16-12UN 20.04918537126.252.410.6M 10×353/8×1 1/20.54 PAFG102L-B 348348 1 1/432 1 7/16-12UN 20.05321698030.258.710.6***M 10×407/16×1 1/20.80 PAFG104L-A 278278 1 1/432 1 11/16-12UN 26.05321698030.258.710.6***M 10×407/16×1 1/20.83 PAFG104L-B 278278 1 1/238 1 11/16-12UN 26.06124779435.769.913.3M 12×451/2×1 3/41.34 PAFG106L-A 210210 1 1/238 2-12UN 32.06124779435.769.913.3M 12×451/2×1 3/41.20 PAFG106L-B 210210 6000 PSI Serie 1/213 11/16-16UN 6.03816475718.240.58.9M 08×305/16×1 1/40.25 PAFG401L-A 420420 1/213 13/16-16UN 9.04016475718.240.58.9M 08×305/16×1 1/40.27 PAFG401L-B 420420 1/213 1-14UN 12.54316475718.240.58.9M 08×305/16×1 1/40.28 PAFG401L-C 420420 3/419 1-14UN 12.54718537223.850.810.6M 10×353/8×1 1/20.49 PAFG402L-A 420420 3/419 1 3/16-12UN 15.04918537223.850.810.6M 10×353/8×1 1/20.51 PAFG402L-B 420420 125 1 3/16-12UN 15.05621688027.857.213.3***M 12×457/16×1 1/20.75 PAFG403L-A 420420 125 1 7/16-12UN 20.05621688027.857.213.3***M 12×457/16×1 1/20.77 PAFG403L-B 420420 1 1/432 1 7/16-12UN 20.06124789431.866.615.0**M 14×501/2×1 3/41.15 PAFG404L-A 345345 1 1/432 1 7/16-12UN 20.06124789431.866.613.3M 12×50–1.15 PAFG404/12L-A 345345 1 1/432 1 11/16-12UN 26.06124789431.866.615.0**M 14×501/2×1 3/41.15 PAFG404L-B 345345 1 1/432 1 11/16-12UN 26.06124789431.866.613.3M 12×50–1.15 PAFG404/12L-B 345345 1 1/238 1 11/16-12UN 26.065279010636.579.316.7M 16×555/8×2 1/41.66 PAFG405L-A 310 310 1 1/238 2-12UN 32.067279010636.579.316.7M 16×555/8×2 1/41.75 PAFG405L-B 310310

PAFG-90L SAE 90° Vollflansche mit O-Lok® ORFS Anschluss

SAE 90° Flansche / O-Lok® ORFS Anschluss (ISO 6162-1/-2)

** DB = 13.3 für UNC Schrauben

***DB = 12 für UNC Schrauben

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

* Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Edelstahl SS

Bestellzeichen-Ergänzungen

Beispiel nur Vollflansch

Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PAFG080/90L-ACFPAFG080/90L-ACFMPAFG080/90L-ACFUNBR

PAFG080/90L-ASSPAFG080/90L-ASSM– VIT

N56

SAE Vollflansche

Katalog 4100/DE

3000 PSI Serie Baureihe Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)T1D1L1L2LALBLX LY LZDB(metr.)(unc.)kg/1 St.Bestellzeichen*CFSS 1/213 11/16-16UN 6.51716605717.538.137.08.9M 08×305/16×1 1/40.31 PAFG080/90L-A 348348 1/213 13/16-16UN 9.51716605717.538.139.08.9M 08×305/16×1 1/40.31 PAFG080/90L-B 348348 1/213 1-14UN 12.52016605717.538.136.58.9M 08×305/16×1 1/40.31 PAFG080/90L-C 348348 3/419 1-14UN 12.52018636622.347.644.010.6M 10×353/8×1 1/20.56 PAFG100/90L-A 348348 3/419 1 3/16-12UN 15.52524636622.347.645.010.6M 10×353/8×1 1/20.60 PAFG100/90L-B 348348 125 1 3/16-12UN 15.52519807226.252.448.010.6M 10×353/8×1 1/20.73 PAFG102/90L-A 348348 125 1 7/16-12UN 20.53119807226.252.449.010.6M 10×353/8×1 1/20.64 PAFG102/90L-B 348348 1 1/432 1 7/16-12UN 20.53122848030.258.755.010.6***M 10×407/16×1 1/21.15 PAFG104/90L-A 278278 1 1/432 1 11/16-12UN 26.53122848030.258.755.010.6***M 10×407/16×1 1/21.08 PAFG104/90L-B 278278 1 1/238 1 11/16-12UN 26.53625889435.769.959.013.3M 12×451/2×1 3/41.66 PAFG106/90L-A 210210 1 1/238 2-12UN 32.53725889435.769.961.013.3M 12×451/2×1 3/41.60 PAFG106/90L-B 210210 6000 PSI Serie 1/213 11/16-16UN 16.01716605718.240.537.08.9M 08×305/16×1 1/40.33 PAFG401/90L-A 420420 1/213 13/16-16UN 16.01716605718.240.539.08.9M 08×305/16×1 1/40.33 PAFG401/90L-B 420420 1/213 1-14UN 16.02016605718.240.540.08.9M 08×305/16×1 1/40.33 PAFG401/90L-C 420420 3/419 1-14UN 19.02019687123.850.848.010.6M 10×353/8×1 1/20.70 PAFG402/90L-A 420420 3/419 1 3/16-12UN 19.02519687123.850.850.010.6M 10×353/8×1 1/20.73 PAFG402/90L-B 420420 125 1 3/16-12UN 24.02524838027.857.254.013.3***M 12×457/16×1 1/20.96 PAFG403/90L-A 420420 125 1 7/16-12UN 24.03124838027.857.255.013.3***M 12×457/16×1 1/21.14 PAFG403/90L-B 420420 1 1/432 1 7/16-12UN 25.03125979431.866.659.015.0**M 14×501/2×1 3/41.76 PAFG404/90L-A 420420 1 1/432 1 7/16-12UN 25.03125979431.866.659.013.3M 12×50–1.76 PAFG404/12/90L-A 420420 1 1/432 1 11/16-12UN 25.03125979431.866.659.015.0**M 14×501/2×1 3/41.71 PAFG404/90L-B 345 345 1 1/432 1 11/16-12UN 25.03125979431.866.659.013.3M 12×50–1.71 PAFG404/12/90L-B 345345 1 1/238 1 11/16-12UN 26.0372611010636.579.364.016.7M 16×555/8×2 1/42.69 PAFG405/90L-A 345345 1 1/238 2-12UN 26.0372611010636.579.366.016.7M 16×555/8×2 1/42.50 PAFG405/90L-B 310310

PAFS-B SAE Vollflansche gerade mit Anschweiß-Anschluss

SAE Flansche / Anschweiß-Rohranschluss (ISO 6162-1/-2)

für UNC Schrauben

***DB = 12 für UNC Schrauben

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, blank geöltS

EdelstahlSS

Bestellzeichen-Ergänzungen

Beispiel nur Vollflansch

Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PAFS080BSPAFS080BSMPAFS080BSUNBR

PAFS080BSSPAFS080BSSM– VIT

N SAE Vollflansche N57

3000 PSI Serie Baureihe  Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)max.D1D2L1L2L3LALBLX LY DB(metr.)(unc.)kg/1 St.Bestellzeichen*SSS 1/21321.31321.636164.3465817.538.18.9M 08×305/16×1 1/40.28 PAFS080B 345345 3/41926.91927.236184.1496622.347.610.6M 10×353/8×1 1/20.36 PAFS100B 345345 12533.72534.538184.7537126.252.410.6M 10×353/8×1 1/20.46 PAFS102B 345345 1 1/43242.43142.841215.9698130.258.710.6***M 10×407/16×1 1/20.69 PAFS104B 276276 1 1/23848.33848.644255.3779435.769.913.3M 12×451/2×1 3/41.01 PAFS106B 207207 25160.35061.045255.58910342.977.813.3M 12×451/2×1 3/41.16 PAFS108B 207207 2 1/26476.16376.650256.810111550.888.913.3M 12×451/2×1 3/41.45 PAFS110B 172172 37688.97389.050278.012413561.9106.416.7M 16×555/8×2 1/42.29 PAFS112B 138138 3 1/289101.689103.050277.013415369.9120.716.7M 16×555/8×2 1/42.80 PAFS114B 3434 4102114.399115.050278.014716377.8130.216.7M 16×555/8×2 1/43.30 PAFS116B 3434 5127140.0120141.0502810.518018492.1152.416.7M 16×555/8×2 1/44.50 PAFS118B 3434 6000 PSI Serie 1/21317.21017.536163.7465818.240.58.9M 08×305/16×1 1/40.28 PAFS401B38 420420 1/21321.31321.636164.3465818.240.58.9M 08×305/16×1 1/40.28 PAFS401B 420420 3/41926.91827.236184.6537223.850.810.6M 10×353/8×1 1/20.48 PAFS402B 420420 12533.72234.544246.3688127.857.210.6***M 12×457/16×1 1/20.80 PAFS403B 420420 1 1/43242.42842.844277.4789531.866.615.0**M 14×501/2×1 3/41.17 PAFS404B 420420 1 1/43242.42842.844277.4789531.866.613.3M 12×50–1.17 PAFS404/12B 420420 1 1/23848.33248.651308.38910636.579.416.7M 16×555/8×2 1/41.60 PAFS405B 420420 25160.34161.0703710.011613544.596.820.6M 20×703/4×2 3/43.50 PAFS406B 420420 2 1/26476.15076.6754513.015016658.7123.825.0M 24×90–6.25 PAFS407B 420 420 37688.95890.0905516.017820871.4152.432.0M 30×110–12.25 PAFS408B 420420 ** DB = 13.3

Katalog 4100/DE

SAE Vollflansche

PGFS-B SAE Gegenflansche gerade mit Anschweiß-Anschluss

SAE Gegenflansche / Anschweiß-Rohranschluss (ISO 6162-1/-2)

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, blank geöltS

EdelstahlSS

Bestellzeichen-Ergänzungen

Beispiel Vollflansch mit metr. Gewinde

Beispiel Vollflansch mit UNC Gewinde

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PGFS080BSMPGFS080BSUNBR

PGFS080BSSMPGFS080BSSUVIT

N58

3000 PSI Serie Baureihe  Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)max.D1D2L1L2L3LALBLX LY (metr.)(unc.)kg/1 St.Bestellzeichen*SSS 1/21321.31321.636164.3475717.538.1 M 8 5/16 0.28 PGFS080B 345345 3/41926.91927.236184.1496622.347.6M103/80.38 PGFS100B 345345 12533.72534.538184.7537126.252.4M103/80.48 PGFS102B 345345 1 1/43242.43142.841215.9698030.258.7M107/160.74 PGFS104B 276276 1 1/23848.33848.644255.3779435.769.9M121/21.05 PGFS106B 207207 25160.35061.045255.58910342.977.8M121/21.21 PGFS108B 207207 2 1/26476.16376.650256.810111550.888.9M121/21.52 PGFS110B 172172 37688.97389.050278.012413561.9106.4M165/82.34 PGFS112B 138138 3 1/289101.689103.050277.013415369.9120.7M165/83.04 PGFS114B 3434 4102114.399115.050278.014716377.8130.2M165/83.36 PGFS116B 3434 5127140.0120141.0502810.518018492.1152.4M165/84.55 PGFS118B 3434 6000 PSI Serie 1/21317.21017.536163.7475718.240.5 M 8 5/16 0.29 PGFS401B38 420420 1/21321.31321.636164.3475718.240.5 M 8 5/16 0.29 PGFS401B 420420 3/41926.91827.236194.6537123.850.8M103/80.52 PGFS402B 420420 12533.72234.544246.3668227.857.2M127/160.85 PGFS403B 420420 1 1/43242.42842.844277.4789531.866.6M141/21.23 PGFS404B 420420 1 1/43242.42842.844277.4789531.866.6M12–1.23 PGFS404/12B 420420 1 1/23848.33248.651308.38910636.579.3M165/81.71 PGFS405B 420420 25160.34161.0703710.011613544.596.8M203/43.56 PGFS406B 420420 2 1/26476.15076.6754513.015016658.7123.8M24–6.94 PGFS407B 420420 37688.95890.0905516.017820871.4152.4M30–12.60 PGFS408B 420420 1) Druckwert genannt =

lieferbar PN (bar)

(MPa) 10

Katalog 4100/DE

Artikel

= PN

PAFS-90B SAE 90° Vollflansche mit Anschweiß-Anschluss

SAE 90° Flansche / Anschweiß-Rohranschluss

(ISO 6162-1/-2)

** DB = 13.3 für UNC Schrauben

***DB = 12 für UNC Schrauben

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa)

Material Kennbuchstaben Oberfläche und Material

Stahl, blank geöltS

Bestellzeichen-Ergänzungen

Beispiel nur Vollflansch

Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PAFS080/90BSPAFS080/90BSMPAFS080/90BSUNBR

EdelstahlSS PAFS080/90BSSPAFS080/90BSSM– VIT

N SAE Vollflansche N59

3000 PSI Serie Baureihe  Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)max.D1D2L1L2L3L4LALBLX LY LZDB(metr.)(unc.)kg/1 St.Bestellzeichen*SSS 1/21321.31321.618164.312635717.538.1408.9M 08×305/16×1 1/40.31 PAFS080/90B 345345 3/41926.91927.222184.112666822.347.64110.6M 10×353/8×1 1/20.48 PAFS100/90B 345345 12533.72534.528194.713777426.252.45010.6M 10×353/8×1 1/20.72 PAFS102/90B 345345 1 1/43242.43142.830226.013918130.258.75710.6***M 10×407/16×1 1/21.01 PAFS104/90B 276276 1 1/23848.33848.636255.3141059535.769.96613.3M 12×451/2×1 3/41.32 PAFS106/90B 207207 25160.35061.041255.51511010542.977.86613.3M 12×451/2×1 3/41.74 PAFS108/90B 207207 2 1/26476.16076.650258.02512711550.888.97713.3M 12×451/2×1 3/42.79 PAFS110/90B 172172 6000 PSI Serie 1/21321.31321.618164.312635618.240.5408.9M 08×305/16×1 1/40.31 PAFS401/90B 420420 3/41926.91827.228204.612777223.850.85010.6M 10×353/8×1 1/20.76 PAFS402/90B 420420 12533.72234.526246.313918227.857.25713.3***M 12×457/16×1 1/20.91 PAFS403/90B 420420 1 1/43242.42842.836257.4131059531.866.66615.0**M 14×501/2×1 3/41.65 PAFS404/90B 420420 1 1/43242.42842.836257.4131059531.866.66613.3M 12×50–1.65 PAFS404/12/90B 420420 1 1/23848.33248.641268.31510911036.579.36516.7M 16×555/8×2 1/42.37 PAFS405/90B 420420 25160.34161.0453510.01513313444.596.87520.6M 20×703/4×2 3/44.06 PAFS406/90B 420420

Katalog 4100/DE

PAFS-S SAE Vollflansche gerade mit Einschweiß-Anschluss

(ISO 6162-1/-2)

= 13.3 für UNC Schrauben

***DB = 12 für UNC Schrauben

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, blank geöltS

Bestellzeichen-Ergänzungen

Beispiel nur Vollflansch

Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PAFS080S17.5SPAFS080S17.5SMPAFS080S17.5SUNBR

EdelstahlSS PAFS080S17.5SSPAFS080S17.5SSM–

SAE Vollflansche N60

Katalog 4100/DE

3000 PSI Serie Baureihe  Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)max.D1D2L1L2L3LALBLX LY DB(metr.)(unc.)kg/1 St.Bestellzeichen*SSS 1/21317.21317.5361618475817.538.18.9M 08×305/16×1 1/40.30 PAFS080S17.5 345345 1/21321.31321.6361618475817.538.18.9M 08×305/16×1 1/40.28 PAFS080S21.6 345345 3/41926.91927.2361818496622.347.610.6M 10×353/8×1 1/20.40 PAFS100S27.2 345345 12533.72534.1381818537026.252.410.6M 10×353/8×1 1/20.50 PAFS102S34.1 345345 1 1/43242.43142.8412120698030.258.710.6***M 10×407/16×1 1/20.72 PAFS104S42.8 276276 1 1/23848.33848.6442522779435.769.913.3M 12×451/2×1 3/41.08 PAFS106S48.6 207207 25160.35061.04525248910342.977.813.3M 12×451/2×1 3/41.16 PAFS108S61 207207 2 1/26476.16376.650252810111550.888.913.3M 12×451/2×1 3/41.40 PAFS110S76.6 172172 37688.97390.550272812413561.9106.416.7M 16×555/8×2 1/42.23 PAFS112S90.5 138138 3 1/289101.689103.050272813715369.9120.716.7M 16×555/8×2 1/42.92 PAFS114S103 3434 4102114.399115.550272814716377.8130.216.7M 16×555/8×2 1/43.05 PAFS116S115.5 3434 5127140.0120142.050282818018492.1152.416.7M 16×555/8×2 1/44.21 PAFS118S142 3434 6000 PSI Serie 1/21317.21317.5361618475818.240.58.9M 08×305/16×1 1/40.30 PAFS401S17.5 420420 1/21321.31321.6361618475818.240.58.9M 08×305/16×1 1/40.29 PAFS401S21.6 420420 3/41926.91927.2361920537123.850.810.6M 10×353/8×1 1/20.53 PAFS402S27.2 420420 12533.72534.1442422668027.857.213.3***M 12×457/16×1 1/20.85 PAFS403S34.1 420420 1 1/43242.43142.8442722779431.866.615.0**M 14×501/2×1 3/41.16 PAFS404S42.8 420420 1 1/43242.43142.8442722779431.866.613.3M 12×50–1.16 PAFS404/12S42.8 420420 1 1/23848.33848.65130248910636.579.316.7M 16×555/8×2 1/41.65 PAFS405S48.6 420420 25160.35061.070372511613544.596.820.6M 20×703/4×2 3/43.63 PAFS406S61 420 420 2 1/26476.16376.675452815016658.7123.825.0M 24×90–6.77 PAFS407S76.6 420420 37688.97390.590553017820871.4152.432.0M 30×110–12.38 PAFS408S90.5 420420

SAE Flansche / Einschweiß-Rohranschluss

VIT

PGFS-S SAE Gegenflansche gerade mit Einschweiß-Anschluss

SAE Gegenflansche / Einschweiß-Rohranschluss (ISO 6162-1/-2)

1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, blank geöltS

EdelstahlSS

Bestellzeichen-Ergänzungen

Beispiel Vollflansch mit metr. Gewinde

Beispiel Vollflansch mit UNC Gewinde

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PGFS080S17.5SMPGFS080S17.5SUNBR

PGFS080S17.5SSMPGFS080S17.5SSUVIT

N SAE Vollflansche N61 Katalog

3000 PSI Serie Baureihe  Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)max.D1D2L1L2L3LALBLX LY DB(metr.)(unc.)kg/1 St.Bestellzeichen*SSS 1/21317.21317.5361618475817.538.18.9 M 8 5/16 0.33 PGFS080S17.5 345345 1/21321.31321.6361618475817.538.18.9 M 8 5/16 0.32 PGFS080S21.6 345345 3/41926.91927.2361818496622.347.610.6M103/80.42 PGFS100S27.2 345345 12533.72534.1381818537026.252.410.6M103/80.53 PGFS102S34.1 345345 1 1/43242.43142.8412120698030.258.710.6***M107/160.77 PGFS104S42.8 276276 1 1/23848.33848.6442522779435.769.913.3M121/21.14 PGFS106S48.6 207207 25160.35061.04525248910342.977.813.3M121/21.22 PGFS108S61 207207 2 1/26476.16376.650252810111550.888.913.3M121/21.50 PGFS110S76.6 172172 37688.97390.550272812413561.9106.416.7M165/82.30 PGFS112S90.5 138138 3 1/289101.689103.050272813715369.9120.716.7M165/82.64 PGFS114S103 3434 4102114.399115.550272814716377.8130.216.7M165/83.11 PGFS116S115.5 3434 5127140.0120142.050282818018492.1152.416.7M165/84.31 PGFS118S142 3434 6000 PSI Serie 1/21317.21317.5361618475818.240.58.9 M 8 5/16 0.33 PGFS401S17.5 420420 1/21321.31321.6361618475818.240.58.9 M 8 5/16 0.30 PGFS401S21.6 420420 3/41926.91927.2361920537123.850.810.6M103/80.57 PGFS402S27.2 420420 12533.72534.1442422668027.857.213.3***M127/160.89 PGFS403S34.1 420420 1 1/43242.43142.8442722779431.866.615.0**M141/21.22 PGFS404S42.8 420420 1 1/43242.43142.8442722779431.866.613.3M12–1.22 PGFS404/12S42.8 420420 1 1/23848.33848.65130248910636.579.316.7M165/81.78 PGFS405S48.6 420420 25160.35061.070372511613544.596.820.6M203/43.76 PGFS406S61 420420 2 1/26476.16376.675452815016658.7123.825.0M24–7.28 PGFS407S76.6 420420 37688.97390.590553017820871.4152.430.0M30–12.60 PGFS408S90.5 420420

4100/DE

= 13.3 für UNC Schrauben ***DB = 12 für UNC Schrauben

PAFSF-S SAE Vollflansche gerade flach mit Einschweiß-Anschluss

SAE Flansche / Einschweiß-Rohranschluss (ISO 6162-1/-2)

nur für Niederdruckanwendungen

Der angeführte Druckwert ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, blank geöltS

Bestellzeichen-Ergänzungen

Beispiel nur Vollflansch Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

** DB = 13.3 für UNC Schrauben

***DB = 12 für UNC Schrauben

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PAFSF080S17.5SPAFSF080S17.5SMPAFSF080S17.5SUNBR

EdelstahlSS PAFSF080S17.5SSPAFSF080S17.5SSM–

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

Vollflansche N62 Katalog 4100/DE

SAE

3000 PSI Serie Baureihe  Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)max.D1D2L1L2LALBLX LY DB(metr.)(unc.)kg/1 St.Bestellzeichen*SSS 1/21317.21317.5163475817.538.18.9M 08×305/16×1 1/40.12 PAFSF080S17.5 4040 1/21321.31321.6163475817.538.18.9M 08×305/16×1 1/40.12 PAFSF080S21.6 4040 3/41921.31321.6184496622.347.610.6M 10×353/8×1 1/20.20 PAFSF100S21.6 4040 3/41926.91927.2184496622.347.610.6M 10×353/8×1 1/20.20 PAFSF100S27.2 4040 12526.91927.2194537126.252.410.6M 10×353/8×1 1/20.38 PAFSF102S27.2 4040 12533.72534.5194537126.252.410.6M 10×353/8×1 1/20.35 PAFSF102S34.5 4040 1 1/43233.72534.5214698030.258.710.6***M 10×407/16×1 1/20.40 PAFSF104S34.5 4040 1 1/43242.43142.8214698030.258.710.6***M 10×407/16×1 1/20.56 PAFSF104S42.8 4040 1 1/23842.43142.8254779535.769.913.3M 12×451/2×1 3/40.94 PAFSF106S42.8 4040 1 1/23848.33848.6254779535.769.913.3M 12×451/2×1 3/40.88 PAFSF106S48.6 4040 25148.33848.62548910342.977.813.3M 12×451/2×1 3/41.08 PAFSF108S48.6 4040 25160.35061.02548910342.977.813.3M 12×451/2×1 3/40.95 PAFSF108S61.0 4040 2 1/26460.35061.025510111650.888.913.3M 12×451/2×1 3/41.41 PAFSF110S61.0 4040 2 1/26476.16376.625510111650.888.913.3M 12×451/2×1 3/41.39 PAFSF110S76.6 4040 37676.16376.627512413661.9106.416.7M 16×555/8×2 1/42.12 PAFSF112S76.6 3030 37688.97390.527512413661.9106.416.7M 16×555/8×2 1/41.85 PAFSF112S90.5 3030 3 1/28988.97390.527513615269.9120.716.7M 16×555/8×2 1/42.75 PAFSF114S90.5 3030 3 1/289101.689103.027513615269.9120.716.7M 16×555/8×2 1/42.30 PAFSF114S103 3030 4102101.689103.027614616277.8130.216.7M 16×555/8×2 1/42.89 PAFSF116S103 3030 4102114.399115.524614616277.8130.216.7M 16×555/8×2 1/42.62 PAFSF116S115.5 3030 5127114.399115.528618018492.1152.416.7M 16×555/8×2 1/43.50 PAFSF118S115.5 30 30 5127140.0120142.528618018492.1152.416.7M 16×555/8×2 1/43.42 PAFSF118S142.5 3030 6000 PSI Serie 1/21317.21317.5164475818.240.58.9M 08×305/16×1 1/40.25 PAFSF401S17.5 4040 1/21321.31321.6164475818.240.58.9M 08×305/16×1 1/40.25 PAFSF401S21.6 4040 3/41921.31321.6194537123.850.810.6M 10×353/8×1 1/20.50 PAFSF402S21.6 4040 3/41926.91927.2194537123.850.810.6M 10×353/8×1 1/20.50 PAFSF402S27.2 4040 12526.91927.2244668027.857.213.3***M 12×457/16×1 1/20.73 PAFSF403S27.2 4040 12533.72534.5244668027.857.213.3***M 12×457/16×1 1/20.68 PAFSF403S34.5 4040 1 1/43233.72534.5274779431.866.615.0**M 14×501/2×1 3/41.40 PAFSF404S34.5 4040 1 1/43233.72534.5274779431.866.613.3M 12×50 – 1.40 PAFSF404/12S34.5 4040 1 1/43242.43142.8274779431.866.615.0**M 14×501/2×1 3/41.35 PAFSF404S42.8 4040 1 1/43242.43142.8274779431.866.613.3M 12×50 – 1.35 PAFSF404/12S42.8 4040 1 1/23842.43142.83048910336.579.316.7M 16×555/8×2 1/41.30 PAFSF405S42.8 4040 1 1/23848.33848.63048910336.579.316.7M 16×555/8×2 1/41.27 PAFSF405S48.6 4040 25148.33848.637412313544.596.820.6M 20×703/4×2 3/43.03 PAFSF406S48.6 4040 25160.35061.037412313544.596.820.6M 20×703/4×2 3/42.89 PAFSF406S61.0 4040

Druckwert

genannt = Artikel lieferbar

(bar) = PN (MPa) 10

VIT

PAFS-90S SAE 90° Vollflansche mit Einschweiß-Anschluss

SAE 90° Flansche / Einschweiß-Rohranschluss

(ISO 6162-1/-2)

** DB = 13.3 für UNC Schrauben

***DB = 12 für UNC Schrauben

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, blank geöltS

Beispiel nur Vollflansch

Bestellzeichen-Ergänzungen

Beispiel Vollflansch mit metr. Schraubensatz und O-Ring

Beispiel Vollflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PAFS080/90S21.6SPAFS080/90S21.6SMPAFS080/90S21.6SUNBR

EdelstahlSS PAFS080/90S21.6SSPAFS080/90S21.6SSM–

N SAE Vollflansche N63

4100/DE 3000 PSI Serie Baureihe  SchraubenGewichtPN (bar)1 SAEISO) (Stahl) (Zoll)(DN)max.D1D2L1L2L3L4LALBLXLYLZDB(metr.)(unc.)kg/1St.Bestellzeichen*SSS 1/21321.31321.61817534.0515717.538.1288.9M08×305/16×11/40.45 PAFS080/90S21.6 345345 3/41926.91927.22218538.5506822.247.62510.6M10×353/8×11/20.50 PAFS100/90S27.2 345345 12533.72534.12819644.5557226.252.42810.6M10×353/8×11/20.55 PAFS102/90S34.1 345345 11/43242.43142.83022753.5688230.258.73410.6***M10×407/16×11/20.88 PAFS104/90S42.8 276276 11/23848.33848.63625862.5829535.769.94313.3M12×451/2×13/41.28 PAFS106/90S48.6 207207 25160.35061.041251077.09410542.977.85013.3M12×451/2×13/41.72 PAFS108/90S61 207207 21/26476.16076.650252885.012711550.888.97713.3M12×451/2×13/43.11 PAFS110/90S76.6 172172 6000 PSI Serie 1/21321.31321.61817534.0515718.240.5288.9M08×305/16×11/40.35 PAFS401/90S21.6 420420 3/41926.91927.22819644.5557223.850.82810.6M10×353/8×11/20.76 PAFS402/90S27.2 420420 12533.72534.13024753.5688227.857.23413.3***M12×507/16×11/20.96 PAFS403/90S34.1 420420 11/43242.43142.83625862.5829531.866.64315.0**M14×451/2×13/41.77 PAFS404/90S42.8 420420 11/43242.43142.83625862.5829531.866.64313.3M12×45 – 1.77 PAFS404/12/90S42.8 420420 11/23848.33848.641261077.09411036.579.35016.7M16×555/8×21/42.24 PAFS405/90S48.6 420420 25160.35061.045351289.012313444.596.86520.6M20×703/4×23/43.48 PAFS406/90S61 420420

Katalog

VIT

SAE Vollflansche

PDFS-G SAE Vollflansche gerade Komplettverbindung

SAE Flansche / BSPP Innengewinde (ISO

6162-1/-2) (ISO 1179-1)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

* Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Edelstahl SS

Beispiel Doppelflansch mit metr. Schraubensatz und O-Ring

Beispiel Doppelflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PDFS080GCFPDFS080GCFUNBR

PDFS080GSS– VIT

N64

Katalog 4100/DE

3000 PSI Serie Baureihe T2 Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN) T1 D1L3L4L5LALBLX LY (metr.)(unc.)kg/1 St.Bestellzeichen*SSS 1/213 G 3/8 13197232475717.538.1 M 8 5/16 0.71 PDFS080G38 345345 1/213 G 1/2 13197232475717.538.1 M 8 5/16 0.67 PDFS080G 345345 3/419 G 3/4 19197236496622.347.6M103/80.97 PDFS100G 345345 125 G 1 25197636537126.252.4M103/81.13 PDFS102G 345345 1 1/432 G 1 1/4 31228242698030.258.7M107/161.63 PDFS104G 276276 1 1/238 G 1 1/2 38248848779435.769.9M121/22.49 PDFS106G 207207 251 G 2 502690488910342.977.8M121/22.68 PDFS108G 207207 2 1/264 G 2 1/2 63301004810111550.888.9M121/23.22 PDFS110G 172172 376 G 3 73341005312413561.9106.4M165/83.10 PDFS112G 138138 3 1/289 G 3 1/2 89271005413615269.9120.7M165/84.20 PDFS114G 3434 4102 G 4 99301005414616277.8130.2M165/86.76 PDFS116G 3434 5127 G 5 120301005418018492.1152.4M165/87.00 PDFS118G 3434 6000 PSI Serie 1/213 G 3/8 13197232475718.240.5 M 8 5/16 0.68 PDFS401G38 420420 1/213 G 1/2 13197232475718.240.5 M 8 5/16 0.68 PDFS401G 420420 3/419 G 3/4 19227238537123.850.8M103/81.23 PDFS402G 420420 125 G 1 25248848698027.857.2M127/161.98 PDFS403G 420420 1 1/432 G 1 1/4 31258854779431.866.6M141/22.71 PDFS404G 420420 1 1/432 G 1 1/4 31258854779431.866.6M12–2.71 PDFS404/12G 420420 1 1/238 G 1 1/2 3828102608910636.579.3M165/84.25 PDFS405G 420420 251 G 2 50331407411613544.596.8M203/48.10 PDFS406G 420420 2 1/264 G 2 1/2 63351509015016658.7123.8M24–15.66 PDFS407G 420420 376 G 3 734018011017820871.4152.4M30–20.00 PDFS408G 420420

PDFS-B SAE Vollflansche Komplettverbindung mit Anschweiß-Anschluss

(ISO 6162-1/-2)

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, blank geöltS

EdelstahlSS

Bestellzeichen-Ergänzungen

Beispiel Doppelflansch mit metr. Schraubensatz und O-Ring

Beispiel Doppelflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PDFS080BSPDFS080BSUNBR

N SAE Vollflansche N65

Katalog 4100/DE

SAE Flansche / Anschweiß-Rohranschluss

3000 PSI Serie Baureihe  T2 Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)max.D1D2L3L4L5LALBLX LY (metr.)(unc.)kg/1 St.Bestellzeichen*SSS 1/21321.31321.64.37232475717.538.1 M 8 5/16 0.64 PDFS080B 345345 3/41926.91927.24.17236496622.347.6M103/80.85 PDFS100B 345345 12533.72534.54.77636537126.252.4M103/81.05 PDFS102B 345345 1 1/43242.43142.86.08242698030.258.7M107/161.55 PDFS104B 276276 1 1/23848.33848.65.38848779435.769.9M121/22.31 PDFS106B 207207 25160.35061.05.590488910342.977.8M121/22.64 PDFS108B 207207 2 1/26476.16376.66.81004810111550.888.9M121/23.32 PDFS110B 172172 37688.97389.08.01005312413561.9106.4M165/85.18 PDFS112B 138138 3 1/289101.689103.07.01005413715369.9120.7M165/86.00 PDFS114B 3434 4102114.399115.08.01005414716377.8130.2M165/87.31 PDFS116B 3434 5127140.0120141.010.51005418018492.1152.4M165/89.18 PDFS118B 3434 6000 PSI Serie 1/21317.21017.53.77232475718.240.5 M 8 5/16 0.63 PDFS401B38 420420 1/21321.31321.64.37232475718.240.5 M 8 5/16 0.64 PDFS401B 420420 3/41926.91827.24.67238537123.850.8M103/81.34 PDFS402B 420420 12533.72234.56.38848668027.857.2M127/161.86 PDFS403B 420420 1 1/43242.42842.87.48854779431.866.5M141/22.81 PDFS404B 420420 1 1/43242.42842.87.48854779431.866.5M12–2.81 PDFS404/12B 420420 1 1/23848.33248.68.3102608910636.579.3M165/83.84 PDFS405B 420420 25160.34161.010.01407411613544.596.8M203/48.10 PDFS406B 420420 2 1/26476.15076.613.01509015016658.7123.8M24–14.72 PDFS407B 420420 37688.95890.016.018011017820871.4152.4M30–27.80 PDFS408B 420420

Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

PDFS080BSS– VIT

PDFS-S SAE Vollflansche Komplettverbindung mit Einschweiß-Anschluss

(ISO 6162-1/-2)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Stahl, blank geöltS

EdelstahlSS

Bestellzeichen-Ergänzungen

Beispiel

Doppelflansch mit metr. Schraubensatz und O-Ring

Beispiel Doppelflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PDFS080S17.5SPDFS080S17.5SUNBR

PDFS080S17.5SS– VIT

N66

SAE Vollflansche

Katalog 4100/DE

SAE Flansche / Einschweiß-Rohranschluss

3000 PSI Serie Baureihe  T2 Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)max.D1D2L3L4L5LALBLX LY (metr.)(unc.)kg/1 St.Bestellzeichen*SSS 1/21317.21317.5187236475717.538.1 M 8 5/16 0.70 PDFS080S17.5 345345 1/21321.31321.6187236475717.538.1 M 8 5/16 0.67 PDFS080S21.6 345345 3/41926.91927.2187236496622.347.6M103/81.00 PDFS100S27.2 345345 12533.72534.1187636537126.252.4M103/81.13 PDFS102S34.1 345345 1 1/43242.43142.8208242698030.258.7M107/161.63 PDFS104S42.8 276276 1 1/23848.33848.6228848779435.769.9M121/22.47 PDFS106S48.6 207207 25160.35061.02490488910342.977.8M121/22.60 PDFS108S61 207207 2 1/26476.16376.6281004810111650.888.9M121/23.21 PDFS110S76.6 172172 37688.97390.5281005312413561.9106.4M165/85.08 PDFS112S90.5 138138 3 1/289101.689103.0281005413715369.9120.7M165/85.91 PDFS114S103 3434 4102114.399115.5281005414716377.8130.2M165/86.50 PDFS116S115.5 3434 5127140.0120142.0281005418018492.1152.4M165/88.62 PDFS118S142 3434 6000 PSI Serie 1/21317.21317.5187232475718.240.5 M 8 5/16 0.66 PDFS401S17.5 420420 1/21321.31321.6187232475718.240.5 M 8 5/16 0.60 PDFS401S21.6 420420 3/41926.91927.2207238537123.850.8M103/81.14 PDFS402S27.2 420420 12533.72534.1228848668027.857.2M127/161.78 PDFS403S34.1 420420 1 1/43242.43142.8228854779431.866.6M141/22.44 PDFS404S42.8 420420 1 1/43242.43142.8228854779431.866.6M12–2.44 PDFS404/12S42.8 420420 1 1/23848.33848.624102608910636.579.3M165/83.54 PDFS405S48.6 420420 25160.35061.0251407411613544.596.8M203/47.52 PDFS406S61 420420 2 1/26476.16376.6281509015016658.7123.8M24–14.56 PDFS407S76.6 420420 37688.97390.53018011017820871.4152.4M30–25.20 PDFS408S90.5 420420

PCFF SAE Verschlussflansch

SAE Verschlussflansch (ISO 6162-1/-2)

** DB = 13.3 für UNC Schrauben

***DB = 12 für UNC Schrauben

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

* Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material Kennbuchstaben Oberfläche und Material

Bestellzeichen-Ergänzungen

Beispiel nur Verschlussflansch

Beispiel Verschlussflansch mit metr. Schraubensatz und O-Ring

Beispiel Verschlussflansch mit UNC Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl, verzinkt, Cr(VI)-freiCF PCFF32CF PCFF32CFMPCFF32CFUNBR

Edelstahl SS PCFF32SS PCFF32SSM– VIT

N SAE Flanschzubehör N67

Katalog 4100/DE

3000 PSI Serie Baureihe Schrauben Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)D1L1LALBLX LY DB(metr.)(unc.)kg/1 St.Bestellzeichen*SSS 1/2131316475817.538.18.9M 08×305/16×1 1/40.25 PCFF32 345345 3/4191618496622.347.610.6M 10×353/8×1 1/20.36 PCFF33 345345 1252519537126.252.410.6M 10×353/8×1 1/20.43 PCFF34 345345 1 1/4322521698030.258.710.6***M 10×407/16×1 1/20.71 PCFF35 276276 1 1/2383425779535.769.913.3M 12×451/2×1 3/41.11 PCFF36 207207 25143258910342.977.813.3M 12×451/2×1 3/41.38 PCFF38 207207 2 1/264612510111650.888.913.3M 12×451/2×1 3/41.77 PCFF310 172172 376602712413661.9106.416.7M 16×555/8×2 1/42.72 PCFF312 138138 3 1/289732713615269.9120.716.7M 16×555/8×2 1/43.77 PCFF314 3434 4102872714616277.8130.216.7M 16×555/8×2 1/44.20 PCFF316 3434 51271272518018492.1152.416.7M 16×555/8×2 1/46.42 PCFF320 3434 6000 PSI Serie 1/2131316475818.240.58.9M 08×305/16×1 1/40.25 PCFF62 420420 3/4192019537123.850.810.6M 10×353/8×1 1/20.46 PCFF63 420420 1252524668027.857.213.3***M 12×457/16×1 1/20.78 PCFF64 420420 1 1/4322527779431.866.615.0**M 14×501/2×1 3/41.17 PCFF65 420420 1 1/4322527779431.866.613.3M 12×50–1.17 PCFF65/12 420420 1 1/23834308910736.579.316.7M 16×555/8×2 1/41.62 PCFF66 420420 251463711613544.596.820.6M 20×703/4×2 3/43.40 PCFF68 420420 2 1/264564515016658.7123.825.0M 24×90–6.77 PCFF610 420420 376815517820871.4152.432.0M 30×110–12.36 PCFF612 420420

SAE Flanschzubehör

PCCFF SAE Verschluss-Gegenflansch

SAE Verschluss-Gegenflansch (ISO 6162-1/-2)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material

Kennbuchstaben

Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Bestellzeichen-Ergänzungen

Beispiel Verschlussflansch mit metr. Gewinde

Beispiel Verschlussflansch mit UNC Gewinde

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PCCF32CFMPCCFF32CFUNBR

Edelstahl SS PCCFF32SSMPCCFF32SSUVIT

N68

3000 PSI Serie Baureihe T1 Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)D1L1LALBLX LY (metr.)(unc.)kg/1 St.Bestellzeichen*SSS 1/2131316475817.538.1 M 8 5/16 0.26 PCCFF32 345345 3/4191618496622.347.6M103/80.37 PCCFF33 345345 1252519537126.252.4M103/80.45 PCCFF34 345345 1 1/4322521698030.258.7M107/160.73 PCCFF35 276276 1 1/2383425779535.769.9M121/21.50 PCCFF36 207207 25143258910342.977.8M121/21.40 PCCFF38 207207 2 1/264612510111650.888.9M121/21.83 PCCFF310 172172 376602712413661.9106.4M165/82.80 PCCFF312 138138 3 1/289732713615269.9120.7M165/83.68 PCCFF314 3434 4102872714616277.8130.2M165/84.10 PCCFF316 3434 51271272518018492.1152.4M165/86.40 PCCFF320 3434 6000 PSI Serie 1/2131316475818.240.5 M 8 5/16 0.30 PCCFF62 420420 3/4192019537123.850.8M103/80.49 PCCFF63 420420 1252524668027.857.2M127/160.82 PCCFF64 420420 1 1/4322527779431.866.6M141/21.22 PCCFF65 420420 1 1/4322527779431.866.6M12–1.22 PCCFF65/12 420420 1 1/23834308910336.579.3M165/81.69 PCCFF66 420420 251463712313544.596.8M203/43.48 PCCFF68 420420 2 1/264564515016658.7123.8M24–7.08 PCCFF610 420420 376715517820871.4152.4M30–12.67 PCCFF612 420420

Katalog 4100/DE

CPM SAE Flansch-Zwischenplatte

ISO 6162-1/-2

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel Beschreibung

Stahl, verzinkt, Cr(VI)-freiCF 8CPM1CFnur Zwischenplatte

Edelstahl SS 8CPM1SSnur Zwischenplatte

N SAE Flanschzubehör

N69

3000 PSI Serie Baureihe Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN)D1L1LALBLX LY DBkg/1 St.Bestellzeichen*CFSS 1/213133475717.538.19.00.05 8CPM1 345345 3/419193496622.347.611.00.05 12CPM1 345345 125253537126.252.411.00.07 16CPM1 345345 1 1/432323698030.258.711.50.09 20CPM1 276276 1 1/238383779535.769.913.50.12 24CPM1 207207 2515138910342.977.813.50.13 32CPM1 207207 2 1/26463310111650.888.913.50.15 40CPM1 172172 37673412413661.9106.417.00.29 48CPM1 138138 3 1/28989413615269.9120.717.00.34 56CPM1 3434 410299414616277.8130.217.00.46 64CPM1 3434 5127120418018492.1152.417.00.50 80CPM1 3434 6000 PSI Serie 1/213134475718.240.59.00.08 8CPM2 420420 3/419174537123.850.811.00.11 12CPM2 420420 125244668027.857.213.00.14 16CPM2 420420 1 1/432314779431.866.615.00.20 20CPM2 420420 1 1/2383848910336.579.317.00.24 24CPM2 420420 25151412313544.596.821.00.30 32CPM2 420420 2 1/26463415016658.7123.825.00.50 40CPM2 420420 37673417820871.4152.432.00.73 48CPM2 420420

Katalog 4100/DE

AP SAE Flansch-Abschlussplatte

ISO 6162-1/-2

Diese Flansch-Abschlussplatte wird nicht unter Druckbelastung eingesetzt.

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel Beschreibung

Stahl, verzinkt, Cr(VI)-freiCF 8AP1CFnur Abschlussplatte

Edelstahl SS 8AP1SSnur Abschlussplatte

N70

SAE Flanschzubehör

3000 PSI Serie Baureihe Gewicht PN (bar) SAEISO (Stahl) (Zoll)(DN)L1LALBLX LY DBkg/1 St.Bestellzeichen*CFSS 1/2133475717.538.19.00.05 8AP1 3/4193496622.347.611.00.06 12AP1 1253597126.252.411.00.07 16AP1 1 1/4323698030.258.711.50.10 20AP1 1 1/2383779535.769.913.50.15 24AP1 25139710342.977.813.50.19 32AP1 2 1/264310911650.889.913.50.22 40AP1 376413113661.9106.417.00.40 48AP1 3 1/289413615269.9102.717.00.53 56AP1 4102414616277.8130.217.00.61 64AP1 5127418118492.1152.417.00.86 80AP1 6000 PSI Serie 1/2134485718.240.59.00.02 8AP2 3/4194607123.850.811.00.10 12AP2 1254708127.857.213.00.12 16AP2 1 1/4324789531.866.615.00.17 20AP2 1 1/23849511336.579.417.00.22 24AP2 251411713544.596.821.00.36 32AP2 2 1/264415017658.7123.825.00.58 40AP2 376417821071.4152.432.00.86 48AP2

Katalog 4100/DE

PFMQ Blindstopfen flach

(ISO 6162-1/-2)

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel Beschreibung

Stahl, verzinkt, Cr(VI)-freiCF 8PFMQ1CF nur Blindstopfen

N SAE Flanschzubehör N71

Katalog 4100/DE

3000 PSI Serie Baureihe D1 Gewicht PN (bar)1) SAE  (Stahl) Flansch (Zoll) L1 kg/1 St. Bestellzeichen* CF 1/2 30.2 6.8 0.03 8PFMQ1 210 3/4 38.1 6.8 0.05 12PFMQ1 210 1 44.5 8.0 0.09 16PFMQ1 210 1 1/4 50.8 8.0 0.12 20PFMQ1 210 1 1/2 60.3 8.0 0.17 24PFMQ1 160 2 71.4 9.6 0.29 32PFMQ1 200 2 1/2 84.1 9.6 0.39 40PFMQ1 –3 101.6 9.6 0.58 48PFMQ1 –3 1/2 114.3 11.3 0.86 56PFMQ1 –4 127.0 11.3 1.09 64PFMQ1 –5 152.4 11.3 1.96 80PFMQ1 –6000 PSI Serie 1/2 31.8 7.8 0.04 8PFMQ2 250 3/4 41.3 8.8 0.09 12PFMQ2 250 1 47.6 9.5 0.13 16PFMQ2 250 1 1/4 54.0 10.3 0.18 20PFMQ2 250 1 1/2 63.5 12.6 0.30 24PFMQ2 250 2 79.4 12.6 0.48 32PFMQ2 250 2 1/2 107.7 20.5 1.44 40PFMQ2 –3 131.7 26.0 2.75 48PFMQ2 –

1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10 Blindstopfen flach in Edelstahl auf Anfrage.

SAE Flanschzubehör

PMQ Blindstopfen (ISO 6162-1/-2)

Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Ø D1 Ø D2

N72

Katalog 4100/DE

3000 PSI Serie BaureiheD1 Gewicht PN (bar)1) SAE  (Stahl) FlanschGegenflansch (Zoll) D2L1L2kg/1 St.BestellzeichenBestellzeichenCF 1/2 24.030.26.816 0.06 8PMQ1 8PCMQ1 350 3/4 31.838.16.817 0.12 12PMQ1 12PCMQ1 350 1 38.044.58.017 0.16 16PMQ1 16PCMQ1 315 1 1/4 43.050.88.017 0.22 20PMQ1 20PCMQ1 250 1 1/2 50.060.38.019 0.33 24PMQ1 24PCMQ1 200 2 62.071.49.619 0.51 32PMQ1 32PCMQ1 200 2 1/2 74.084.19.640 1.42 40PMQ1 40PCMQ1 160 3 90.0101.69.645 2.35 48PMQ1 48PCMQ1 138 3 1/2102.0114.311.330 2.62 56PMQ1 56PCMQ1 35 4114.5127.011.336 3.14 64PMQ1 64PCMQ1 35 5140.0152.411.345 5.12 80PMQ1 80PCMQ1 35 6000 PSI Serie 1/2 24.031.87.814 0.07 8PMQ2 8PCMQ2 400 3/4 31.841.38.815 0.12 12PMQ2 12PCMQ2 400 1 38.047.69.516 0.18 16PMQ2 16PCMQ2 400 1 1/4 44.054.010.316 0.24 20PMQ2 20PCMQ2 400 1 1/2 50.863.512.619 0.40 24PMQ2 24PCMQ2 400 2 67.079.412.630 0.95 32PMQ2 32PCMQ2 400 2 1/2 89.0108.021.245 2.67 40PMQ2 40PCMQ2 400 3114.3132.026.555 5.11 48PMQ2 48PCMQ2 400 1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10 Blindstopfen aus Edelstahl auf Anfrage.

Flansch

Material Kennbuchstaben Oberfläche und Material Beispiel Beschreibung Stahl, verzinkt, Cr(VI)-freiCF 8PMQ1CF Blindstopfen

PAGL-(G/M) SAE Vollflanschadapter mit Messanschlussgewinde

SAE Flansche mit Messanschlussgewinde (ISO 6162-1/-2)

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel Beschreibung

Stahl, verzinkt, Cr(VI)-freiCF PAGL102G14CFnur Flansch

Edelstahl SS PAGL102G14SSnur Flansch

N SAE Flanschzubehör

N73

3000 PSI Serie Baureihe Gewicht PN (bar)1) SAEISO (Stahl) (Zoll)(DN) T1 D1L1LALBLX LY DBkg/1 St.Bestellzeichen*SSS 125 G 1/4 2519537126.252.410.60.43 PAGL102G14 348348 125 M 10×1.0 2519537126.252.410.60.50 PAGL102M10 348348 1 1/432 G 1/4 3120698230.258.710.60.56 PAGL104G14 278278 1 1/432 M 10×1.0 3120698230.258.710.60.55 PAGL104M10 278278 1 1/238 G 1/4 3825779435.769.913.30.86 PAGL106G14 210210 1 1/238 M 10×1.0 3825779435.769.913.30.90 PAGL106M10 210210 251 G 1/4 50258910342.977.813.30.95 PAGL108G14 210210 251 M 10×1.0 50258910342.977.813.30.96 PAGL108M10 210210 2 1/264 G 1/4 632510111550.888.913.31.21 PAGL110G14 175175 2 1/264 M 10×1.0 632510111550.888.913.31.23 PAGL110M10 175175 376 G 1/4 732712413561.9106.416.72.00 PAGL112G14 138138 376 M 10×1.0 732712413561.9106.416.72.01 PAGL112M10 138138 3 1/289 G 1/4 892713615269.9120.716.72.42 PAGL114G14 3535 3 1/289 M 10×1.0 892713615269.9120.716.72.43 PAGL114M10 3535 4102 G 1/4 992714616277.8130.216.72.73 PAGL116G14 3535 4102 M 10×1.0 992714616277.8130.216.72.73 PAGL116M10 3535 5127 G 1/4 1202818018492.1152.416.73.76 PAGL118G14 3535 5127 M 10×1.0 1202818018492.1152.416.73.76 PAGL118M10 3535 6000 PSI Serie 125 G 1/4 2522698227.857.213.30.65 PAGL403G14 420420 125 M 10×1.0 2522698227.857.213.30.65 PAGL403M10 420420 1 1/432 G 1/4 3126799631.866.615.00.95 PAGL404G14 420420 1 1/432 G 1/4 3126799631.866.613.30.95 PAGL404/12G14 420420 1 1/432 M 10×1.0 3126799631.866.615.00.95 PAGL404M10 420420 1 1/432 M 10×1.0 3126799631.866.613.30.95 PAGL404/12M10 420420 1 1/238 G 1/4 38308910836.579.316.71.37 PAGL405G14 420420 1 1/238 M 10×1.0 38308910836.579.316.71.37 PAGL405M10 420420 251 G 1/4 503611613544.596.820.62.84 PAGL406G14 420420 251 M 10×1.0 503611613544.596.820.62.84 PAGL406M10 420 420 2 1/264 G 1/4 634515016658.7123.825.05.90 PAGL408G14 420420 2 1/264 M 10×1.0 634515016658.7123.825.05.90 PAGL408M10 420420 376 G 1/4 735517820871.4152.431.08.50 PAGL410G14 420420 376 M 10×1.0 735517820871.4152.431.08.50 PAGL410M10 420420

Katalog 4100/DE

SAE Flanschzubehör

PRF SAE Reduzierflansche gerade

ISO 6162-1/-2

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Edelstahlteile können Maßabweichungen aufweisen. Informationen gibt es auf Anfrage.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel Beschreibung

Stahl, verzinkt, Cr(VI)-freiCF PRF102/102CFnur Flansch Edelstahl SS PRF102/102SSnur Flansch

N74

3000 PSI Serie Baureihe Schrauben Gewicht PN SAEISO (Stahl) (bar)1) (Zoll)(DN)D1D2L1LALBLX1LX2 LY1LY2 DB(metr.)T1kg/1 St.Bestellzeichen*S 1×125/25252528737326.252.426.252.410.6M 10×30 M10 0.75 PRF102/102 210 1×3/425/19251928737322.352.426.247.610.6M 10×30 M10 0.76 PRF102/100 210 1 1/4×1 1/432/32303028808030.258.730.258.710.6M 10×30 M10 0.83 PRF104/104 210 1 1/4×132/25302528807126.258.730.252.410.6M 10×30 M10 0.95 PRF104/102 210 1 1/2×1 1/238/38383832949435.769.935.769.913.3M 12×35 M12 1.20 PRF106/106 210 1 1/2×1 1/438/32383032948030.269.935.758.713.3M 12×35 M10 1.36 PRF106/104 210 2×251/5150503310310342.977.842.977.813.3M 12×35 M12 1.56 PRF108/108 210 2×1 1/251/385038331039435.777.842.970.013.3M 12×35 M12 1.69 PRF108/106 210 2 1/2×2 1/264/6463633311511550.888.950.888.913.3M 12×35 M12 2.05 PRF110/110 175 2 1/2×264/5163503311510342.988.950.877.813.3M 12×35 M12 2.04 PRF110/108 175 3×376/7673733613513561.9106.461.9106.416.7M 16×40 M16 2.61 PRF112/112 138 3×2 1/276/6473633613511550.8106.461.989.016.7M 16×40 M12 2.61 PRF112/110 138 6000 PSI Serie 3/4×3/419/19191928737323.850.823.850.810.6M 10×30 M10 0.80 PRF402/402 420 1×125/25252533808027.857.227.857.213.3M 12×35 M12 1.03 PRF403/403 420 1×3/425/19251933807123.857.227.850.813.3M 12×35 M10 0.98 PRF403/402 420 1 1/4×1 1/432/32303033949431.866.631.866.615.0M 14×35 M14 1.47 PRF404/404 420 1 1/4×1 1/432/32303033949431.866.631.866.613.3M 12×35 M12 1.47 PRF404/12/404/12 420 1 1/4×132/25302533948027.866.631.857.215.0M 14×35 M12 1.26 PRF404/403 420 1 1/4×132/25302533948027.866.631.857.213.3M 12×35 M12 1.26 PRF404/12/403 420 1 1/2×1 1/238/3838384810610636.579.336.579.316.7M 16×50 M16 1.72 PRF405/405 420 1 1/2×1 1/438/323830481069431.879.336.566.616.7M 16×50 M14 2.32 PRF405/404 420 1 1/2×1 1/438/323830481069431.879.336.566.616.7M 16×50 M12 2.32 PRF405/404/12 420 2×251/5150504813513544.596.844.596.820.6M 20×55 M20 4.20 PRF406/406 420 2×1 1/251/3850384813510636.596.844.579.320.6M 20×55 M16 3.35 PRF406/405 420 2 1/2×264/5163505316615044.5123.858.796.825.0M 24×60 M20 6.40 PRF408/406 420 3×276/5173505820817844.5152.471.496.831.0M 30×70 M20 10.40 PRF410/406 420

Katalog 4100/DE

BFG Zahnradpumpenflansche gerade

Hydraulikflansche / EO 24° Anschluss

BFG Flanschverbindung gerade EO 24° Anschluss

1) Druckwert genannt = Artikel lieferbar

2) L = Leichte Baureihe; S = Schwere Baureihe

PN (bar) = PN (MPa) 10 Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite N12.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material

Bestellzeichen-Ergänzungen

Kennbuchstaben

Oberfläche und Material

Beispiel inkl. metr. Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl, verzinkt, Cr(VI)-freiCF BFG16S/LK35OMDCFNBR

N Zahnradpumpenflansche N75

Katalog 4100/DE

D12) Schrauben Gewicht PN (bar)1)  (Stahl) LK D3L1L2L4LAS1DB(metr.)O-Ringkg/1 St.Bestellzeichen*CF 3510L83023.039.040196.4M 06×2220×2.50.15 BFG10L/LK35 315 3512L103023.039.040226.4M 06×2220×2.50.16 BFG12L/LK35 315 3515L123023.038.040276.4M 06×2220×2.50.19 BFG15L/LK35 250 3516S123021.539.540306.4M 06×2220×2.50.21 BFG16S/LK35 315 4015L123528.043.042276.4M 06×2226×2.50.17 BFG15L/LK40 100 4018L153527.544.042326.4M 06×2226×2.50.22 BFG18L/LK40 100 4022L193527.544.542366.4M 06×2226×2.50.26 BFG22L/LK40 100 4028L244234.551.542416.4M 06×2226×2.50.30 BFG28L/LK40 100 5520S164029.551.055368.4M 08×2532×2.50.49 BFG20S/LK55 250

Zahnradpumpenflansche

BFW Zahnradpumpenflansche 90° Winkel

Hydraulikflansche / EO 24° Anschluss

90° Flanschverbindung EO 24° Anschluss

1) Druckwert genannt = Artikel lieferbar

2) L = Leichte Baureihe; S = Schwere Baureihe

PN (bar) = PN (MPa) 10

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite N12.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel inkl. metr. Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl, verzinkt, Cr(VI)-freiCF BFW16S/LK35OMDCFNBR

Katalog 4100/DE

N76

D12) Schrauben Gewicht PN (bar)1)  2 Stück2 Stück (Stahl) LKD3L1L2L3L4L5LAS1DB(metr.)(metr.)O-Ringkg/1 St.Bestellzeichen*CF 3510L83831.016.526.547.040196.4M 06×22M 06×3520×2.50.23 BFW10L/LK35 315 3512L103831.016.526.547.040226.4M 06×22M 06×3520×2.50.26 BFW12L/LK35 315 3515L123831.016.526.546.040276.4M 06×22M 06×3520×2.50.26 BFW15L/LK35 250 3516S123829.520.031.048.040306.4M 06×22M 06×4020×2.50.30 BFW16S/LK35 315 3520S164534.525.038.056.040366.4M 06×22M 06×4520×2.50.40 BFW20S/LK35 315 3522L194537.525.038.054.540366.4M 06×22M 06×4520×2.50.25 BFW22L/LK35 250 4015L123831.022.536.546.042276.4M 06×22M 06×2226×2.50.23 BFW15L/LK40 100 4018L153830.522.536.547.042326.4M 06×22M 06×2226×2.50.30 BFW18L/LK40 100 4022L193830.522.536.547.542366.4M 06×22M 06×2226×2.50.30 BFW22L/LK40 100 4028L224032.528.043.049.042416.4M 06×20M 06×5026×2.50.40 BFW28L/LK40 100 4035L314130.534.055.052.042506.4M 06×22M 06×6026×2.50.35 BFW35L/LK40 100 4020S164029.522.535.550.042366.4M 06×22M 06×4526×2.50.35 BFW20S/LK40 250 5535L314938.534.051.562.058508.4M 08×25M 08×6032×2.50.74 BFW35L/LK55 100 5542L384938.040.064.561.058608.4M 08×25M 08×7032×2.50.60 BFW42L/LK55 100 5520S174534.524.038.056.058368.4M 08×25M 08×5032×2.50.64 BFW20S/LK55 250 5525S204937.030.046.061.058468.4M 08×25M 08×5532×2.50.80 BFW25S/LK55 250 5530S264935.532.050.062.058508.4M 08×25M 08×5032×2.50.81 BFW30S/LK55 250

BFW

BFW3 Zahnradpumpenflansche 3 Loch 90° Winkel

Hydraulikflansche / EO 24° Anschluss

BFW-3 90° Flanschverbindung EO 24° Anschluss

1) Druckwert genannt = Artikel lieferbar

2) L = Leichte Baureihe; S = Schwere Baureihe

PN (bar) = PN (MPa)

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite N12.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben

Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Beispiel inkl. metr. Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

BFW3-12L/LK30OMDCFNBR

N Zahnradpumpenflansche N77

Katalog 4100/DE

D12) Schrauben Gewicht PN (bar)1)  (Stahl) LK D3L1L2L3L4DB(metr.)O-Ringkg/1 St.Bestellzeichen*CF 3012L93124.09.017.06.5M 06×2216×2.50.20 BFW3-12L/LK30 250 3015L113124.09.017.06.5M 06×2216×2.50.22 BFW3-15L/LK30 250 3018L123123.59.017.06.5M 06×2216×2.50.25 BFW3-18L/LK30 160 4022L183628.511.523.08.5M 08×3024×2.50.44 BFW3-22L/LK40 160 4028L193628.511.523.08.5M 08×3024×2.50.45 BFW3-28L/LK40 160

Zahnradpumpenflansche

BFGL Zahnradpumpenflansche gerade

Hydraulikflansche / O-Lok® Anschluss

Flanschverbindung gerade O-Lok® Anschluss

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Lieferung ohne Mutter und Schneidring. Hinweise zum Bestellen von Komplettverschraubungen bzw. alternativen Dichtungsmaterialien siehe Seite N12.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material

Bestellzeichen-Ergänzungen

Kennbuchstaben

Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Beispiel inkl. metr. Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

6BFGL/LK35OMDCFNBR

N78

BFGL

Schrauben Gewicht PN (bar)1) D1 UN/UNF Schrauben (Stahl) LK S1T1L1LADB(metr.)O-Ring 1O-Ring 2kg/1 St.Bestellzeichen*CF 356.510L11/16-1630406.4M 06×2220×2.59.25×1.780.09 6BFGL/LK35 315 359.512L13/16-1630406.4M 06×2220×2.512.42×1.780.10 8BFGL/LK35 315 3512.515L1-1430406.4M 06×2220×2.515.60×1.780.10 10BFGL/LK35 250 4012.515L1-1435426.4M 06×2226×2.515.60×1.780.10 10BFGL/LK40 100 4015.518L1 3/16-1235426.4M 06×2226×2.518.77×1.780.16 12BFGL/LK40 100 4020.528L1 7/16-1235426.4M 06×2226×2.523.52×1.780.17 16BFGL/LK40 100

Katalog 4100/DE

BFWL Zahnradpumpenflansche 90° Winkel

Hydraulikflansche / O-Lok®-Anschluss – 90°

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

N DESCRIPTION BESCHREIBUNG: L3 LA LK Ø DB L2 D1 L1 T1 Zahnradpumpenflansche

N79 Katalog 4100/DE

Kennbuchstaben Oberfläche und

Beispiel

Standard-

Stahl, verzinkt, Cr(VI)-freiCF 6BFW/L/LK35CFMNBR BFWL-90° O-Lok®-Anschluss Gewinde Schrauben PN UN/UNF 2 Stück2 Stück Gewicht (bar)1) LKD1T1L1L2L3LADB(metr.)(metr.)O-Ring 1O-Ring 2kg/St.BestellzeichenCF 356.511/16-1638816.5406.5M 06×22M 06×3520×2.59.25×1.780.16 6BFWL/LK35 315 359.513/16-1638816.5406.5M 06×22M 06×3520×2.512.42×1.780.16 8BFWL/LK35 315 3512.51-1438820.0406.5M 06×22M 06×4020×2.515.60×1.780.19 10BFWL/LK35 250 4012.51-1440822.5426.5M 06×22M 06×4026×2.515.60×1.780.16 10BFWL/LK40 100 4015.51 3/16-1245824.0426.5M 06×22M 06×4526×2.518.77×1.780.20 12BFWL/LK40 250 1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10 Material: Stahl – Komplett mit O-Ring und metrischem Schraubensatz – Als Einzelteil ohne Zubehör

Material

inkl. metr. Schraubensatz und O-Ring

Dichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Zahnradpumpenflansche

BFW-G Zahnradpumpenflansche 90° Winkel

Hydraulikflansche / BSPP 60° Anschluss (ISO 8434-6)

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material

Bestellzeichen-Ergänzungen

Kennbuchstaben

Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Beispiel inkl. metr. Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

BFW-G38/LK35CFMNBR

N80

BFW-G 90° BSPP 60° Anschluss Schrauben Gewicht PN (bar)1) 2 Stück2 Stück (Stahl) LKT1D1L1L2L3LXDB(metr.)(metr.)O-Ringkg/1 St.Bestellzeichen*CF 35 G 3/8 1040820.024.86.5M 06×20M 06×3518.72×2.620.20 BFW-G38/LK35 315 35 G 1/2 1240816.524.86.5M 06×20M 06×4018.72×2.620.20 BFW-G12/LK35 315 35 G 3/4 1240820.024.86.5M 06×20M 06×4018.72×2.620.25 BFW-G34/LK35 315 40 G 3/8 1040822.528.26.5M 06×20M 06×4025.07×2.620.32 BFW-G38/LK40 250 40 G 1/2 1245824.028.26.5M 06×20M 06×4025.07×2.620.26 BFW-G12/LK40 250 40 G 3/4 1745824.028.26.5M 06×20M 06×4025.07×2.620.28 BFW-G34/LK40 250 40 G 1 1940828.028.26.5M 06×20M 06×5025.07×2.620.30 BFW-G1/LK40 250 55 G 1/2 13491224.038.88.5M 08×25M 08×4531.42×2.620.54 BFW-G12/LK55 315 55 G 3/4 17461231.038.88.5M 08×25M 08×6031.42×2.620.48 BFW-G34/LK55 315 55 G 1 22501240.038.88.5M 08×25M 08×7031.42×2.620.62 BFW-G1/LK55 315 1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10

Katalog 4100/DE

BFW-GI Zahnradpumpenflansche 90° Winkel

Hydraulikflansche / BSPP Innengewinde (ISO 1179-1)

1) Druckwert genannt = Artikel lieferbar PN

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen Material Kennbuchstaben Oberfläche und Material

Beispiel inkl. metr. Schraubensatz und O-Ring

Stahl, verzinkt, Cr(VI)-freiCF

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

BFW-GI38/LK35CFMNBR

N Zahnradpumpenflansche N81

Katalog 4100/DE

BFW-G

BSPP Innengewinde Schrauben Gewicht PN (bar)1) 2 Stück2 Stück (Stahl) LKT1D1L1L2L3LXDB(metr.)(metr.)O-Ringkg/1 St.Bestellzeichen*CF 35 G 3/8 1040820.024.86.5M 06×20M 06×3518.72×2.620.22 BFW-GI38/LK35 315 35 G 1/2 1340820.024.86.5M 06×20M 06×3518.72×2.620.30 BFW-GI12/LK35 315 40 G 3/8 1045824.028.26.5M 06×20M 06×4025.07×2.620.42 BFW-GI38/LK40 250 40 G 1/2 1345824.028.26.5M 06×20M 06×4025.07×2.620.42 BFW-GI12/LK40 250 40 G 3/4 1745824.028.26.5M 06×20M 06×4025.07×2.620.32 BFW-GI34/LK40 250 55 G 1/2 13461224.038.88.5M 08×25M 08×4531.42×2.620.58 BFW-GI12/LK55 315 55 G 3/4 17491231.038.88.5M 08×25M 08×6031.42×2.620.69 BFW-GI34/LK55 315 55 G 1 22501240.038.88.5M 08×25M 08×7031.42×2.620.81 BFW-G I1/LK55 315

(bar)

I 90°

= PN (MPa)

Zahnradpumpenflansche

BFW-S Zahnradpumpenflansche 90° Winkel

Hydraulikflansche / Einschweiß-Anschluss

1) Druckwert genannt = Artikel lieferbar

PN (bar) = PN (MPa) 10

Der angeführte Druckwert ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben

Oberfläche und Material

Stahl, blank geöltS

Beispiel inkl. metr. Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

BFW-S16/LK30/M6SMNBR

N82

BFW-S 90° Einschweiß-Anschluss D1 Schrauben Gewicht PN (bar)1)  (Stahl) LK L1L2DB(metr.)O-Ringkg/1 St.Bestellzeichen* S 301230147.0M 06×3015.88×2.620.30 BFW-S12/LK30/M6 200 301227138.5M 08×3515.88×2.620.29 BFW-S12/LK30/M8 250 301427136.5M 06×3015.88×2.620.29 BFW-S14/LK30/M6 200 301427138.5M 08×3515.88×2.620.28 BFW-S14/LK30/M8 250 301627136.5M 06×3015.88×2.620.29 BFW-S16/LK30/M6 200 301627138.5M 08×3515.88×2.620.28 BFW-S16/LK30/M8 250 301827136.5M 06×3015.88×2.620.27 BFW-S18/LK30/M6 200 351430126.5M 06×3518.72×2.620.40 BFW-S14/LK35/M6 200 351430148.5M 08×4018.72×2.620.39 BFW-S14/LK35/M8 250 351630126.5M 06×3518.72×2.620.27 BFW-S16/LK35/M6 200 351630148.5M 08×4018.72×2.620.27 BFW-S16/LK35/M8 250 351830146.5M 06×3518.72×2.620.26 BFW-S18/LK35/M6 200 351830148.5M 08×4018.72×2.620.25 BFW-S18/LK35/M8 250 352030147.0M 06×3518.72×2.620.27 BFW-S20/LK35/M6 200 401832176.5M 06×4023.81×2.620.37 BFW-S18/LK40/M6 200 401832178.5M 08×4023.81×2.620.36 BFW-S18/LK40/M8 250 402032176.5M 06×4023.81×2.620.36 BFW-S20/LK40/M6 200 402032178.5M 08×4023.81×2.620.35 BFW-S20/LK40/M8 250 402232176.5M 06×4023.81×2.620.35 BFW-S22/LK40/M6 200 402232178.5M 08×4023.81×2.620.35 BFW-S22/LK40/M8 250 402532176.5M 06×4023.81×2.620.34 BFW-S25/LK40/M6 200 402532178.5M 08×4023.81×2.620.33 BFW-S25/LK40/M8 250

Katalog 4100/DE

PF Zahnradpumpenflansche gerade

Hydraulikflansche / BSPP Innengewinde flach (ISO 1179-1)

PFL Zahnradpumpenflansche gerade

Hydraulikflansche / BSPP Innengewinde – lange Version (ISO 1179-1)

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Stahl, verzinkt, Cr(VI)-frei PF CF

Stahl, verzinkt, Cr(VI)-frei PFL CF

Beispiel inkl. metr. Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

N Zahnradpumpenflansche N83

PFL Schrauben Gewicht PN (bar)1) Pumpen- (Stahl) größeLKT1D1D3D4L1L2DB(metr.)O-Ringkg/1 St.Bestellzeichen*CF 1.030.0 G 3/8 21.04530.010556.5M 06×2018.77×1.780.20 PFL1 315 2.040.0 G 1/2 26.55840.012608.5M 08×2525.12×1.780.39 PFL2 315 3.051.0 G 3/4 33.57651.0167210.5M 10×3531.42×2.620.79 PFL3 315 3B56.0 G 3/4 33.57656.0167210.5M 10×3531.42×2.620.79 PFL3.5 315 1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10 PF Schrauben Gewicht PN (bar)1) Pumpen- (Stahl) größeLKT1D3D4L1DB(metr.)O-Ringkg/1 St.Bestellzeichen*CF 1.030.0 G 3/8 4530.0136.5M 06×1618.77×1.780.15 PF1 315 2.040.0 G 1/2 5840.0158.5M 08×2025.12×1.780.29 PF2 315 3.051.0 G 3/4 7551.01810.5M 10×2531.42×2.620.58 PF3 315 3B56.0 G 3/4 7656.01810.5M 10×2531.42×2.620.61 PF3B 315 3.562.0 G 1 8862.02010.5M 10×2539.69×3.530.84 PF3.5 315 3.5B62.0 G 1 8862.02012.5M 12×3539.69×3.530.82 PF3.5B 315 4.072.5 G 1 1/4 9872.52212.5M 12×3047.22×3.531.06 PF4 315

Katalog 4100/DE

PF1CFM NBR

PFL1CFM NBR

Zahnradpumpenflansche

PFE Zahnradpumpenflansche gerade

Hydraulikflansche / BSPP 60° Anschluss (ISO 8434-6)

PFB Zahnradpumpenflansche gerade

Hydraulikflansche / Anschweiß-Anschluss

genannt = Artikel lieferbar

Der angeführte Druckwert (PFB) ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Stahl, verzinkt, Cr(VI)-frei PFE CF

geölt PFB S

Beispiel inkl. metr. Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

N84

Katalog 4100/DE

PFE Schrauben Gewicht PN (bar)1) Pumpen- (Stahl) größeLKT1D1D3D4L1L2DB(metr.)O-Ringkg/1 St.Bestellzeichen*CF 1.030.0 G 1/2 14.04530.010556.5M 06×2018.77×1.780.19 PFE1 315 2.040.0 G 3/4 19.05840.012608.5M 08×2525.12×1.780.37 PFE2 315 3.051.0 G 1 24.07651.0167210.5M 10×3531.42×2.620.75 PFE3 315 3B56.0 G 1 24.07656.0167210.5M 10×3531.42×2.620.72 PFE3.5 315 PFB Schrauben Gewicht PN (bar)1) Pumpen- (Stahl) größeLKD1D2D3D4L1L2DB(metr.)O-Ringkg/1 St.Bestellzeichen*S 1.030.019.014.04530.010556.5M 06×2018.77×1.780.19 PFB1 250 2.040.025.419.05840.012608.5M 08×2525.12×1.780.37 PFB2 250 3.051.032.024.57651.0167210.5M 10×3531.42×2.620.78 PFB3 250 3B56.032.024.57656.0167210.5M 10×3531.42×2.620.74 PFB3.5 250

Druckwert

PN (bar) = PN (MPa) 10

PFE1CFM

PFB1SM

NBR Stahl, blank

NBR

BFW3-G Zahnradpumpenflansche 3 Loch 90° Winkel

Hydraulikflansche / BSPP Innengewinde (ISO 1179-1)

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Beispiel inkl. metr. Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

BFW3-G38/LK26CFMNBR

N Zahnradpumpenflansche N85

BFW3-BSPP Innengewinde Schrauben Gewicht PN Pumpen- (Stahl) (bar)1) größeLKT1D1L1L2L3L4LX LY DB(metr.)O-Ringkg/1 St.Bestellzeichen*CF 0.526.03/81131179.03026.013.05.5M 05×1815.60×1.780.17 BFW3-G38/LK26 315 0.526.01/21131179.03026.013.05.5M 05×1815.60×1.780.18 BFW3-G12/LK26 315 1.030.03/81231179.03030.015.06.5M 06×2015.88×2.620.19 BFW3-G38/LK30 315 1.030.01/21231179.03030.015.06.5M 06×2015.88×2.620.18 BFW3-G12/LK30 315 2.040.01/218362311.53640.020.08.5M 08×2523.81×2.620.37 BFW3-G12/LK40 315 2.040.03/419362311.53640.020.08.5M 08×2523.81×2.620.33 BFW3-G34/LK40 315 3.051.03/424462613.04551.025.510.5M 10×3029.75×3.530.67 BFW3-G34/LK51 315 3.051.0124462613.04551.025.510.5M 10×3029.75×3.530.56 BFW3-G1/LK51 315 3B56.03/424462613.04556.028.010.5M 10×3029.75×3.530.61 BFW3-G34/LK56 315 3B56.0124462613.04556.028.010.5M 10×3029.75×3.530.57 BFW3-G1/LK56 315 3.562.01 1/431553514.05562.031.010.5M 10×3037.69×3.530.95 BFW3-G114/LK62 315 3.562.0125553514.05562.031.010.5M 10×3037.69×3.531.00 BFW3-G1/LK62 315 3.562.01 1/431553514.05562.031.013.0M 12×3537.69×3.530.95 BFW3-G114/LK62/12 315 3.562.0125553514.05562.031.013.0M 12×3537.69×3.531.20 BFW3-G1/LK62/12 315 4.072.51 1/238583815.06272.536.213.0M 12×3547.22×3.531.12 BFW3-G112/LK72.5 315 4.072.51 1/431583815.06272.536.213.0M 12×3547.22×3.531.14 BFW3-G114/LK72.5 315 1) Druckwert genannt = Artikel lieferbar PN (bar) = PN (MPa) 10

Katalog 4100/DE

Zahnradpumpenflansche

PWDS-G Zahnradpumpenflansche 4 Loch 90° Winkel – Aluminium

Hydraulikflansche / BSPP Innengewinde (ISO 1179-1)

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel inkl. metr. Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

AluminiumA PWDS-G38/LK30AMNBR

N86

PWDS-G 90° BSPP Innengewinde Schrauben Gewicht PN (bar)1) 2 Stück2 Stück (Stahl) LKT1D1L1L2L3L4DB(metr.)(metr.)O-Ringkg/1 St.Bestellzeichen*A 30 G 3/8 11.539.01820336.5M 06×30M 06×4015.88×2.620.14 PWDS-G38/LK30 180 30 G 1/2 11.539.01820336.5M 06×30M 06×4015.88×2.620.14 PWDS-G12/LK30 180 35 G 3/8 14.042.51820346.5M 06×30M 06×4018.72×2.620.16 PWDS-G38/LK35 180 35 G 1/2 14.042.51820346.5M 06×30M 06×4018.72×2.620.15 PWDS-G12/LK35 180 40 G 1/2 18.047.52428416.5M 06×40M 06×5022.22×2.620.25 PWDS-G12/LK40 180 40 G 3/4 18.047.52428416.5M 06×40M 06×5022.22×2.620.24 PWDS-G34/LK40 180 55 G 3/4 24.554.02931498.5M 08×45M 08×6029.75×3.530.45 PWDS-G34/LK55 180 55 G 1 24.554.02931498.5M 08×45M 08×6029.75×3.530.43 PWDS-G1/LK55 180 1) Druckwert genannt =

lieferbar PN (bar) = PN (MPa) 10

Katalog 4100/DE

Artikel

PWDA Zahnradpumpenflansche 3 Loch 90° Winkel – Aluminium

Hydraulikflansche / BSPP Innengewinde (ISO 1179-1)

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel inkl. metr. Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich) AluminiumA PWDA-05/38AMNBR

N Zahnradpumpenflansche N87

PWDA 90° BSPP Innengewinde Schrauben Gewicht PN Pumpen- (Stahl) (bar)1) größeLKT1D1L1L2L3L4LX LY DB(metr.)O-Ringkg/1 St.Bestellzeichen*A 0.526 G 3/8 10.03118.025312613.05.5M 05×3514.00×1.780.10 PWDA-05/38 180 0.526 G 1/2 10.03118.025312613.05.5M 05×3514.00×1.780.10 PWDA-05/12 180 1.030 G 3/8 12.53118.026343015.06.5M 06×3515.88×2.620.13 PWDA-1/38 180 1.030 G 1/2 12.53118.026343015.06.5M 06×3515.88×2.620.14 PWDA-1/12 180 2.040 G 1/2 18.04021.531424020.08.5M 08×4522.22×2.620.26 PWDA-2/12 180 2.040 G 3/4 18.04021.531424020.08.5M 08×4522.22×2.620.26 PWDA-2/34 180 3.0* 51 -56 G 3/4 24.54626.04249 51 -56 25.5 –28 11.0M 10×6029.75×3.530.52 PWDA-3/34 180 3.0* 51 -56 G 1 24.54626.04249 51 -56 25.5 –28 11.0M 10×6029.75×3.530.50 PWDA-3/100 180 1) Druckwert genannt = Artikel lieferbar *Langlochbohrungen PN (bar) = PN (MPa) 10

Katalog 4100/DE

ISO 6164 Quadratflansche

PSFC Quadratflansch

ISO 6164

1) Druckwert genannt = Artikel lieferbar

2) L = Leichte Baureihe; S = Schwere Baureihe

PN (bar) = PN (MPa)

Der angeführte Druckwert ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Material

Bestellzeichen-Ergänzungen

Kennbuchstaben

Oberfläche und Material

Stahl, verzinkt, Cr(VI)-freiCF

Beispiel Beschreibung

PSFC/L/10CFnur Vollflansch

N88

250 bar Serie Nom. Flanschgröße Gewicht PN (bar)1) Bau-SAE ISO (Stahl) reihe2)(Zoll)(DN)LKD1D2L1L2LALXDBkg/1 St.Bestellzeichen*S L3/8103518.525.0186.24024.76.60.19 PSFC/L/10 250 L1/2134224.331.0206.24529.79.00.20 PSFC/L/13 250 L3/4195032.238.9226.25035.49.00.23 PSFC/L/19 250 L1256238.545.3257.56543.811.00.52 PSFC/L/25 250 L1 1/4327343.751.6307.57551.613.50.82 PSFC/L/32 250 L1 1/2388550.861.1367.59060.117.51.40 PSFC/L/38 250 L2519862.872.3409.010069.317.51.77 PSFC/L/51 250 L2 1/25611876.688.0459.012083.422.02.75 PSFC/L/56 250 L36314590.8102.3529.0140102.522.04.47 PSFC/L/63 250 L480160114.5132.06021.0160113.525.06.00 PSFC/L/80 250 400 bar Serie S3/8103518.526.4187.24024.76.60.17 PSFC/S/10 400 S1/2134224.732.6207.24529.79.00.20 PSFC/S/13 400 S3/4195032.542.1228.25035.49.00.23 PSFC/S/19 400 S1256238.948.4259.06543.811.00.50 PSFC/S/25 400 S1 1/4327344.654.8309.87551.613.50.78 PSFC/S/32 400 S1 1/2388551.664.33612.09060.117.51.33 PSFC/S/38 400 S2519867.680.24012.010069.317.51.59 PSFC/S/51 400 S2 1/25611880.595.05016.112083.422.02.98 PSFC/S/56 400 S36314590.5111.05216.1150102.526.05.70 PSFC/S/63 400 S3 1/270160102.5120.06017.5160113.126.06.57 PSFC/S/70 400 S480175114.5136.07021.0180123.733.09.70 PSFC/S/80 350

Katalog 4100/DE

PSFA-B Quadratflanschadapter mit Schweiß-Anschluss

Quadratflansche / AnschweißAnschluss (ISO 6164)

Flansch Gegenflansch

1) Druckwert genannt = Artikel lieferbar

2) L = Leichte Baureihe; S = Schwere Baureihe

PN (bar) = PN (MPa) 10

Der angeführte Druckwert ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel Beschreibung

Stahl, blank geöltS PSFA10/L/17.5BSnur Flanschadapter

N ISO 6164 Quadratflansche N89 Katalog 4100/DE 250 bar Serie Nom. Flanschgröße Gewicht PN Bau-SAE ISO (Stahl)FlanschGegenflansch(bar)1) reihe2)(Zoll)(DN)D1D2D3D4L1L2L3O-Ringkg/1 St.Bestellzeichen*Bestellzeichen*S L3/81017.524.51018.0406.83.7517.13×2.620.09 PSFA10/L/17.5BPSCFA10/L/17.5B 250 L1/21321.630.21324.0506.84.3018.64×3.530.13 PSFA13/L/21.6BPSCFA13/L/21.6B 250 L3/41927.238.11931.5606.84.1024.99×3.530.22 PSFA19/L/27.2BPSCFA19/L/27.2B 250 L12534.544.52538.0708.04.7532.93×3.530.35 PSFA25/L/34.5BPSCFA25/L/34.5B 250 L1 1/43243.050.83143.0808.06.0037.89×3.530.50 PSFA32/L/43BPSCFA32/L/43B 250 L1 1/23848.660.43850.0908.05.3047.22×3.530.62 PSFA38/L/48.6BPSCFA38/L/48.6B 250 L25161.071.45062.01009.65.5056.74×3.530.88 PSFA51/L/61BPSCFA51/L/61B 250 L2 1/25676.687.26376.011012.06.8069.44×3.531.40 PSFA56/L/76.6BPSCFA56/L/76.6B 250 L36389.0101.67090.012015.09.5085.32×3.532.57 PSFA63/L/89BPSCFA63/L/89B 250 L480114.0131.090114.014023.512.0097.79×5.346.03 PSFA80/L/114BPSCFA80/L/114B 250 400 bar Serie S3/81017.526.01018.0407.83.7517.13×2.620.08 PSFA10/S/17.5BPSCFA10/S/17.5B 400 S1/21321.631.81324.0507.84.3018.64×3.530.14 PSFA13/S/21.6BPSCFA13/S/21.6B 400 S3/41927.241.31832.0608.84.6024.99×3.530.26 PSFA19/S/27.2BPSCFA19/S/27.2B 400 S12534.547.62238.0709.56.2532.93×3.530.45 PSFA25/S/34.5BPSCFA25/S/34.5B 400 S1 1/43243.054.02844.09010.37.5037.89×3.530.65 PSFA32/S/43BPSCFA32/S/43B 400 S1 1/23848.663.53251.09012.68.3047.22×3.530.99 PSFA38/S/48.6BPSCFA38/S/48.6B 400 S25161.079.44167.010012.610.0056.52×5.341.73 PSFA51/S/61BPSCFA51/S/61B 400 S2 1/25676.694.25090.011016.513.3069.22×5.342.70 PSFA56/S/76.6BPSCFA56/S/76.6B 400 S36389.0104.05890.012018.015.5075.57×5.343.64 PSFA63/S/89BPSCFA63/S/89B 400 S3 1/270102.0119.063102.013020.019.5085.09×5.345.55 PSFA70/S/102BPSCFA70/S/102B 400 S480114.0131.074114.014023.520.0088.27×5.347.10 PSFA80/S/114BPSCFA80/S/114B 350

ISO 6164 Quadratflansche

PSFP Quadratflanschstopfen

ISO 6164

1) Druckwert genannt = Artikel lieferbar

2) L = Leichte Baureihe; S = Schwere Baureihe

PN (bar) = PN (MPa) 10

Der angeführte Druckwert ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Stahl, blank geöltS

Beispiel Beschreibung

PSFP10/L/18BSnur Flanschstopfen

N90

Katalog 4100/DE

250 bar Serie Nom. Flanschgröße Gewicht PN Bau-SAE ISO (Stahl)FlanschGegenflansch(bar)1) reihe2)(Zoll)(DN)D1D2L1L2O-Ringkg/1 St.Bestellzeichen*Bestellzeichen*S L3/81018.024.518.06.817.13×2.620.07 PSFP10/L/18BPSCFP10/L/18B 250 L1/21324.030.220.06.818.64×3.530.08 PSFP13/L/24BPSCFP13/L/24B 250 L3/41931.538.122.06.824.99×3.530.17 PSFP19/L/31.5BPSCFP19/L/31.5B 250 L12538.044.525.08.032.93×3.530.24 PSFP25/L/38BPSCFP25/L/38B 250 L1 1/43243.050.830.08.037.89×3.530.38 PSFP32/L/43BPSCFP32/L/43B 250 L1 1/23850.060.436.08.047.22×3.530.63 PSFP38/L/50BPSCFP38/L/50B 250 L25162.071.440.09.656.74×3.531.03 PSFP51/L/62BPSCFP51/L/62B 250 L2 1/25676.087.245.012.069.44×3.531.75 PSFP56/L/76BPSCFP56/L/76B 250 L36390.0101.652.015.085.32×3.532.81 PSFP63/L/90BPSCFP63/L/90B 250 L480114.0131.061.523.597.79×5.344.50 PSFP80/L/114BPSCFP80/L/114B 250 400 bar Serie S3/81018.026.018.07.817.13×2.620.08 PSFP10/S/18BPSCFP10/S/18B 400 S1/21324.031.820.07.818.64×3.530.10 PSFP13/S/24BPSCFP13/S/24B 400 S3/41932.041.322.08.824.99×3.530.19 PSFP19/S/32BPSCFP19/S/32B 400 S12538.047.625.09.532.93×3.530.28 PSFP25/S/38BPSCFP25/S/38B 400 S1 1/43244.054.030.010.337.89×3.530.43 PSFP32/S/44BPSCFP32/S/44B 400 S1 1/23851.063.536.012.647.22×3.530.70 PSFP38/S/51BPSCFP38/S/51B 400 S25167.079.440.012.656.52×5.341.28 PSFP51/S/67BPSCFP51/S/67B 400 S2 1/25680.094.245.016.569.22×5.342.21 PSFP56/S/80BPSCFP56/S/80B 400 S36390.0104.052.018.075.57×5.342.80 PSFP63/S/90BPSCFP63/S/90B 400 S3 1/270102.0119.060.020.085.09×5.344.29 PSFP70/S/102BPSCFP70/S/102B 400 S480114.0131.070.023.588.27×5.344.50 PSFP80/S/114BPSCFP80/S/114B 350

Flansch Gegenflansch

PSF-B Quadratflansch-Verbindung mit Schweiß-Anschluss (komplett)

Quadratflansche / AnschweißAnschluss (ISO 6164)

1) Druckwert genannt = Artikel lieferbar

2) L = Leichte Baureihe; S = Schwere Baureihe

PN (bar) = PN (MPa) 10

Der angeführte Druckwert ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Stahl, blank geöltS

Beispiel inkl. Vollflansch, metr. Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

PSF10/L/17.5BSNBR

Quadratflansche N91

250 bar Serie Nom. Flanschgröße Schrauben Gewicht PN Bau-SAE ISO (Stahl) (bar)1) reihe2)(Zoll)(DN)D1D3L1L2LALXDB(metr.)O-Ringkg/1 St.Bestellzeichen*S L3/81017.510400.44024.76.6M 06×3017.13×2.620.25 PSF10/L/17.5B 250 L1/21321.613500.44529.79.0M 08×3518.64×3.530.30 PSF13/L/21.6B 250 L3/41927.219600.45035.49.0M 08×3524.99×3.530.53 PSF19/L/27.2B 250 L12534.525700.56543.811.0M 10×4032.93×3.530.98 PSF25/L/34.5B 250 L1 1/43243.031800.57551.613.5M 12×5037.89×3.531.53 PSF32/L/43B 250 L1 1/23848.638900.59060.117.5M 16×6047.22×3.532.52 PSF38/L/48.6B 250 L25161.0501000.610069.317.5M 16×7056.74×3.533.23 PSF51/L/61B 250 L2 1/25676.6631103.012083.422.0M 20×8069.44×3.535.82 PSF56/L/76.6B 250 L36389.0701206.0140102.522.0M 20×9085.32×3.538.19 PSF63/L/89B 250 L480114.0901402.5160113.525.0M 24×10097.79×5.3412.45 PSF80/L/114B 250 400 bar Serie S3/81017.510400.64024.76.6M 06×3017.13×2.620.26 PSF10/S/17.5B 400 S1/21321.613500.64529.79.0M 08×3518.64×3.530.31 PSF13/S/21.6B 400 S3/41927.218600.65035.49.0M 08×3524.99×3.530.55 PSF19/S/27.2B 400 S12534.522700.56543.811.0M 10×4032.93×3.531.02 PSF25/S/34.5B 400 S1 1/43243.028900.57551.613.5M 12×5037.89×3.531.70 PSF32/S/43B 400 S1 1/23848.632900.69060.117.5M 16×6047.22×3.532.76 PSF38/S/48.6B 400 S25161.0411000.610069.317.5M 16×7056.52×5.343.81 PSF51/S/61B 400 S2 1/25676.6501100.412083.422.0M 20×8069.22×5.346.75 PSF56/S/76.6B 400 S36389.0581201.9150102.526.0M 24×9075.57×5.3411.00 PSF63/S/89B 400 S3 1/270102.0631302.5160113.126.0M 24×10085.09×5.3413.60 PSF70/S/102B 400 S480114.0741402.5180123.733.0M 30×12088.27×5.3419.97 PSF80/S/114B 350

ISO 6164

Katalog 4100/DE

ISO 6164 Quadratflansche

PDSF-B Quadratflansch-Doppelverbinder mit Schweiß-Anschluss

/ AnschweißAnschluss (ISO 6164)

Quadratflansche

1) Druckwert genannt = Artikel lieferbar

2) L = Leichte Baureihe; S = Schwere Baureihe

PN (bar) = PN (MPa) 10

Der angeführte Druckwert ist bezogen auf den Flansch. Der tatsächliche Betriebsdruck wird durch das Rohr (Außendurchmesser, Wandstärke sowie die Güte des Rohres und der Schweißung) vorgegeben.

*Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material.

Bestellzeichen-Ergänzungen

Material Kennbuchstaben Oberfläche und Material

Beispiel Doppelflansch inkl. Vollflansche, metr. Schraubensatz und O-Ring

StandardDichtungswerkstoff (keine zusätzl. Kennbuchstaben erforderlich)

Stahl, blank geöltS PDSF10/L/17.5BSNBR

N92

250 bar Serie Nom. Flanschgröße Schrauben Gewicht PN Bau-SAE ISO (Stahl) (bar)1) reihe2)(Zoll)(DN)D1D3L1LALXDB(metr.)O-Ringkg/1 St.Bestellzeichen*S L3/81017.510804024.76.6M 06×4517.13×2.620.50 PDSF10/L/17.5B 250 L1/21321.6131004529.79.0M 08×5018.64×3.530.60 PDSF13/L/21.6B 250 L3/41927.2191205035.49.0M 08×5524.99×3.531.06 PDSF19/L/27.2B 250 L12534.5251406543.811.0M 10×6532.93×3.531.96 PDSF25/L/34.5B 250 L1 1/43243.0311607551.613.5M 12×7537.89×3.533.06 PDSF32/L/43B 250 L1 1/23848.6381809060.117.5M 16×9047.22×3.535.04 PDSF38/L/48.6B 250 L25161.05020010069.317.5M 16×10056.74×3.536.46 PDSF51/L/61B 250 L2 1/25676.66322012083.422.0M 20×12069.44×3.5311.62 PDSF56/L/76.6B 250 L36389.070240140102.522.0M 20×14085.32×3.5316.38 PDSF63/L/89B 250 L480114.090280160113.525.0M 24×15097.79×5.3424.90 PDSF80/L/114B 250 400 bar Serie S3/81017.510804024.76.6M 06×4517.13×2.620.52 PDSF10/S/17.5B 400 S1/21321.6131004529.79.0M 08×5018.64×3.530.62 PDSF13/S/21.6B 400 S3/41927.2181205035.49.0M 08×5524.99×3.531.10 PDSF19/S/27.2B 400 S12534.5221406543.811.0M 10×6532.93×3.532.04 PDSF25/S/34.5B 400 S1 1/43243.0281807551.613.5M 12×7537.89×3.533.40 PDSF32/S/43B 400 S1 1/23848.6321809060.117.5M 16×9047.22×3.535.52 PDSF38/S/48.6B 400 S25161.04120010069.317.5M 16×10056.52×5.347.62 PDSF51/S/61B 400 S2 1/25676.65022012083.422.0M 20×13069.22×5.3413.50 PDSF56/S/76.6B 400 S36389.058240150102.526.0M 24×14075.57×5.3422.00 PDSF63/S/89B 400 S3 1/270102.063260160113.126.0M 24×15085.09×5.3427.20 PDSF70/S/102B 400 S480114.074280180123.733.0M 30×18088.27×5.3439.94 PDSF80/S/114B 350

Katalog 4100/DE
