System 20 1405-fdhb500-DE

System20 Leitungssensoren und Monitore

Bewährtes Verfahren zur genauen Überwachung eines Systems

Effektive Leitungssensoren und Monitore zur Konditionsüberwachung

Leitungssensoren und Monitore der Serie System 20 liefern dem Anwender genaue und sofortige Daten über Durchfluss, Druck und Temperatur aus dem System. Die System20-Sensoren gibt es in drei Größen, Druckwerte von bis zu 420 bar. Ein analoger Monitor mit 3 fluoreszendierenden Anzeigen sowie der Elektronikmonitor EM20 mit digitalem Display und 300 Testspeicherplätzen stehen als Ablesegeräte zur Verfügung.

Produktmerkmale:

• 2 Versionen der System20-Sensoren lieferbar.

STI = industrielle Version mit Rücklauffunktion

STS = Mobile Version ohne Rücklauffunktion

• System20-Industriesensoren in 3 Größen für Druckwerte von bis zu 420 bar, System20-Mobilsensoren in 2 Größen verfügbar

• Der Analogmonitor ist mit 3 fluoreszendierenden Skalen und Schutzabdeckung ausgestattet.

• Der Elektronikmonitor EM20 verfügt über ein vollständiges Digitaldisplay und 300 Testspeicherplätze.

• Geeignet für alle Mineralöle, Wasser und Wasser-ÖlEmulsionen

Parker Hannifin Hydraulic Filter Division

Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/System20

System20 Leitungssensoren und Monitore

Merkmale und Nutzen

Die System20-Sensoren von Parker decken eine Vielzahl von Durchflussraten, Fluidtypen und Einsatzbereichen ab. Sie sind für die Verwendung mit elektronischen oder analogen Monitoren, icountLCM, icountPD und H2Oil im System20 vorgesehen. Speziell entwickelte System20 Sensoren stehen den Anwendern für aggressive Fluide zur Verfügung (EPDM-Dichtungen).

Monitor und Leitungssensor liefern dem Anwender genaue und sofortige Daten über Durchfluss, Druck und Temperatur, ohne dass er das System abschalten muss.

Geeignet für alle Mineralöle, Wasser und Wasser-ÖlEmulsionen.

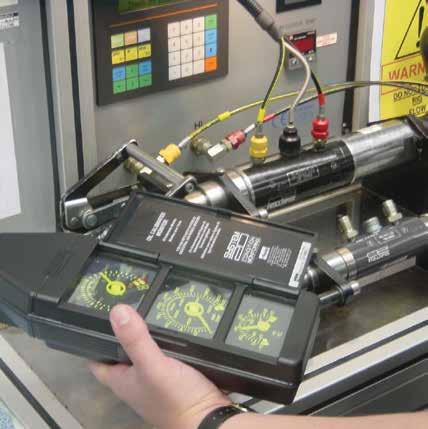

Analogmonitor

Ausgestattet mit 3 Day-Glo-Anzeigeskalen und ScharnierSchutzabdeckung.

Kalibriert bis zu 380 l/min mit Doppelskala bar/psi und °C/°F (USGPM ebenfalls lieferbar).

Elektronikmonitor EM20

Verfügt über ein völlständig digitales Display.

Kalibriert für alle 3 Sensorgrößen.

Anzeige von Leitungs-, Differenz- und steigendem Spitzendruck.

Einfache Umschaltung vom metrischen auf US-Wert.

Speicher für 300 Testergebnisse.

Download gespeicherter Daten in die Software.

Typische Einsatzbereiche

Bohrgeräte

Bergbau

Mahl- und Förderanlagen

Industrie-Hydraulik

Für den Einsatz im mobilen Bereich Anwender von Hydraulikanlagen müssen sicherstellen, dass Produktionsausfälle auf ein absolutes Minimum beschränkt werden. Bei wichtigen Komponenten spielen die vorbeugende Wartung und die Zustandsüberwachung eine große Rolle.

System20-Leitungssensoren sind das Kernstück der Zustands- und Verschmutzungsüberwachung. Im Kohlebergbau, beim Straßenbau, bei der Ernte, auf den Weltmeeren oder Bohrinseln ist System20 gegenwärtig immer das beste verfügbare Überwachungssystem.

System20-Mobilsensoren für die Leitung stehen in 2 Größen zur Verfügung.

System20 Leitungssensoren und Monitore

Technische Daten Sensoren

Aufbau:

Industrieausführung: (STI)

Gehäuse: Edelstahl 303

Innenbauteile: Edelstahl und Messing

Mobilausführung: (STS)

Gehäuse: Edelstahl 303

Innenbauteile: Gussaluminium und Edelstahl

Durchfluss-Kapazität:

Alle geeignet für den Einsatz mit Öl, Wasser und Öl-Wasser-Emulsionen

Größe 0: 6-25 l/min (1,58-6,6 US GPM)

Größe 1: 20-100 l/min (5,28-26,41 US GPM)

Größe 2: 80-380 l/min (21,13-100,38 US GPM)

Max. Betriebsdruck: 420 bar (6.000 psi)

Strömungsrichtung:

Reversierende Volumenströme möglich (nur STI)

Druckabfall:

Bei maximalem Nenndurchfluss beträgt Dp 1,1 bar (Mineralöl bei 30 mm²/s 140 SSU).

Anschlüsse:

Größe 0: G3/8

Größe 1: G¾

Größe 2: G1¼

Wiederholbarkeit:

1 % FSD (vom Skalenendwert).

Genauigkeit:

Durchfluss ±2,5 % Abweichung von der Gesamtskala*

Gewicht:

Größe 0: 0,5 kg

Größe 1: 3,5 kg

Größe 2: 4,4 kg

Einsatzbereiche mit aggressiven Fluiden:

Innen-/Außendichtungen EPDM

System20 bringt Einsparungen von € 70.000 durch weniger Pumpenschäden.

Die Installation des System20 war Bestandteil eines umfangreichen Umstrukturierungsplans zur Verbesserung der Effektivität und Rentabilität im Bergbau. Schulungen für die Maschinenbediener waren wichtige Bestandteile dieses Plans. Vor diesen Investitionen konnten sich die Schäden an den Pumpenstationen auf € 12.000 für einen Austausch, über € 1.000 für den Service und bis zu €  50.000 beim Produktionsausfall belaufen. Wenn man dann noch die Schwierigkeiten mit der Geographie des Bergwerks berücksichtigt, erkennt man schnell, welche Probleme jetzt der Vergangenheit angehören.

Bestelldaten

Hinweis 1: Dunkel hinterlegte Artikelnummern sind Standard.

Hinweis 2: Verfügbarkeit aller anderen Nummern auf Anfrage.

Hinweis 3: Mobile Sensoren stehen ebenfalls zur Verfügung – bitte bei Parker anfragen.

Hinweis 4: *Genauigkeit 5,5 % > 95 l/min (gilt nur für STI1144100 und STI1148100)

Abmessungen (mm)

System20 senkt die Kosten bei Produktionsausfällen Im Bergbau werden erhebliche Anforderungen an Hydraulikanlagen gestellt. Ähnlich anspruchsvoll sieht es bei den Landwirtschaftsmaschinen, Mähdreschern oder Traktoren sowie in der Zementindustrie bei den Erwartungen in Bezug auf die Leistung der Hydraulik aus.

Eine Mahl- und Förderanlage verarbeitet bei der Herstellung von Zementprodukten mehr als 1.000 Tonnen Erz pro Tag. Der Produktionsausfall eines Tages kostet zigtausend Euro. Nach einem Betriebsjahr entschieden sich die Anlagentechniker, in das System20 zu investieren, das strategisch so angeordnet werden sollte, dass die Techniker die Fehler an wichtigen Komponenten schneller und einfacher finden können. Mittlerweile wurden Ausfallszeiten und Produktionsausfälle um 80 % reduziert.

Parker Hannifin Hydraulic Filter Division Europe

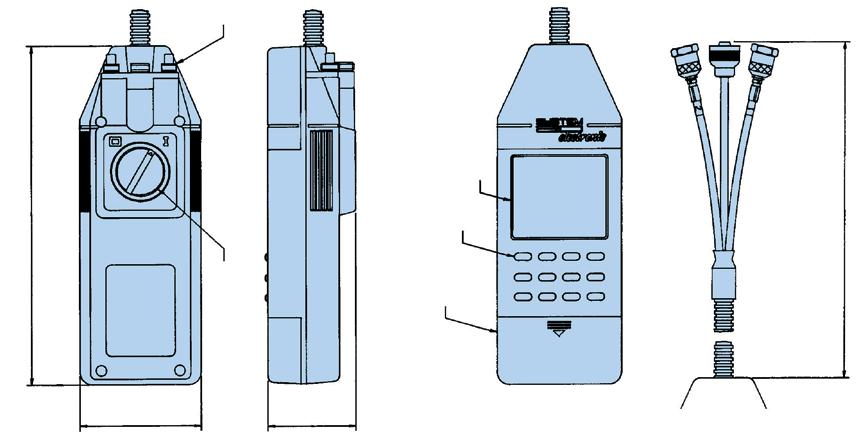

System20 EM20 Elektronikmonitor

Technische Daten Elektronikmonitors

Aufbau:

Wartungsfreie Konstruktion. Gehäuse aus Acrylnitril-Butaden-Styrol (ABS). Tastenfeld durch Silikongummi geschützt. Der Monitor eignet sich für alle Mineralöle, Wasser und Wasser-Öl-Emulsionen.

LCD-Details

Volumenstromanzeige:

Anzeige von zu hohen und rückläufigen Durchflüssen. Für alle System20-Sensoren kalibriert.

Druckanzeige:

Anzeige von Leitungsdruck, Differenzdruck und steigendem Spitzendruck. Sobald eine Verbindung zum System20-Sensor besteht, wird der Druck bis zu 420 bar (6.000 psi) mit einer Genauigkeit von ±1 % FSD überwacht.

Temperaturanzeige:

Temperaturanzeige zwischen -10 °C und +110 °C.

Gewicht: 1,4 kg

Datenerfassung: Bei jedem Test werden folgende Daten erfasst: Testnummer, Uhrzeit und Datum; Sensorgröße, Testmedien, Durchfluss, Druck und Temperatur.

Datenübertragung: Der System20-Elektronikmonitor kann gespeicherte Testdaten über RS232 an einen kompatiblen Rechner mit Anschluss an das Datum-System senden.

Batterien: 6 x AA Batterien.

Neukalibrierung: Jährlich mit Zertifikat durch ein offizielles Parker Service Center.

Bestelldaten

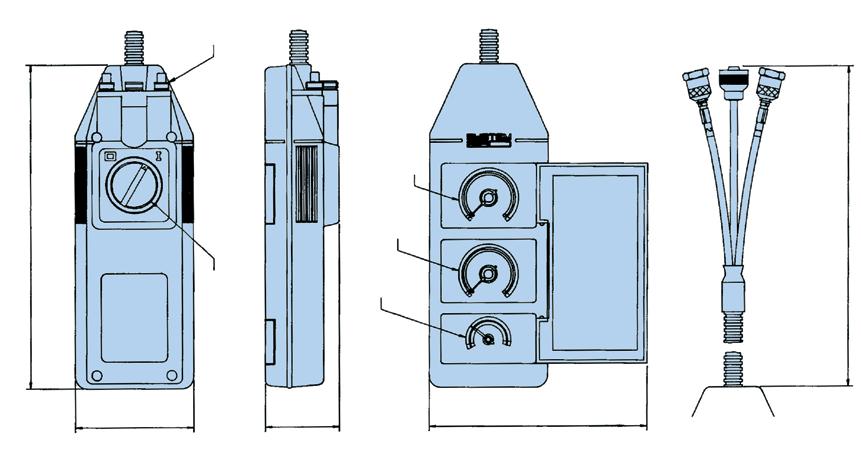

System20 Analogmonitor

Technische Daten Analogmonitor

Aufbau:

Wartungsfreie Konstruktion. Gehäuse aus Acrylnitril-Butaden-Styrol (ABS). Der Monitor eignet sich für alle Mineralöle, Wasser und WasserÖl-Emulsionen. Der Monitor verfügt über 3 fluoreszendierenden Messanzeigen und eine Schutzabdeckung mit Scharnier.

Messgerätdaten

Volumenstromanzeige:

Die Durchflussanzeige umfasst nur zwei Skalen für Sensoren der Größe 1 und 2. Kalibrierung bis zu 100 l/min (26 US GPM) und 380 l/ min (100 US GPM). Die Durchflussanzeige kann auch überschüssigen Durchfluss anzeigen.

Wenn das System sich im Reversierbetrieb befindet oder die Hochdruckleitungen zum Sensor versetzt wurden, erfolgt die Anzeige „unter Null“.

Hinweis: Für Sensoren der Größe 0 bitte Kontakt zu Parker aufnehmen.

Druckanzeige:

Anzeigen in bar und psi bis 420 bar (6.000 psi).

Temperaturanzeige: Die Temperaturanzeige liefert Werte von -10 °C bis +110 °C

Gewicht: 1,4 kg

Für Einsatzbereiche mit Mineralöl gibt es eine Viskositätsübersicht, falls die Überwachung mit verschiedenen Viskositäten (mm²/s) erfolgt.

Bestelldaten

Zubehör

Artikelnummer

2: Verfügbarkeit aller anderen Codes auf Anfrage.

für den Metallsensor

°C/°F Hinweis 1: dunkel hinterlegte Artikelnummern sind Standard.

Parker Hannifin Hydraulic Filter Division Europe FDHB500DE
