Maxiflow Serie
Leitungsfilter mit Aufschraubpatrone
Max. 360 I/min - 10 bar
Geeignet für Saugund Rücklaufleitung
Spin-On Filter
Die Maxiflow Serie für Saug- oder Rücklaufleitungen sorgt in Hydraulik- oder Schmieranlagen für hochwertigen Schutz.
Mit einem Durchfluss von max. 360 l/min und max. Betriebsdruck von 10 bar eignen sich diese Filter für eine Vielzahl von mobilen und industriellen Anwendungen.
Produktmerkmale:
• Maxiflow Filterserie zur Verwendung als Saug- oder Rücklauffilter
• Verschiedene Verschmutzungsanzeigen lieferbar
• Max. Betriebsdruck 10 bar, max. Durchfluss 360 l/min
• Qualitätsfiltermedium
85
Parker Hannifin
FDHB500DE V.2/Maxiflow
Hydraulic
Filter Division Europe
Maxiflow Serie Leitungsfilter
Merkmale und Nutzen
Merkmale
Hochwertig lackierte Patrone Patronenfilter optional für Saugoder Rücklauffilterung Qualitativ hochwertiges Filtermaterial
Typische Einsatzbereiche
Teleskoplader Entsorgungsfahrzeuge Straßenkehrmaschinen Walzenfahrzeuge Industrie-Aggregate Rasenmäher Bremsvorrichtungen
Vorteile
Langzeit-Korrosionsschutz
Vielseitiges Produktangebot
Ermüdungsresistentes Filtermaterial gegenüber Durchflussschwankungen
Nutzen
Verbesserter Schutz des Filtermaterials Standardisierung der Komponenten
Verlängerte Standzeit des Filterelements

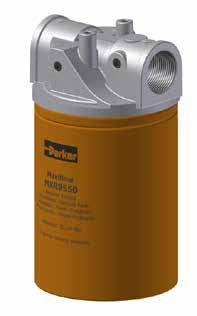

Größe MXA 1

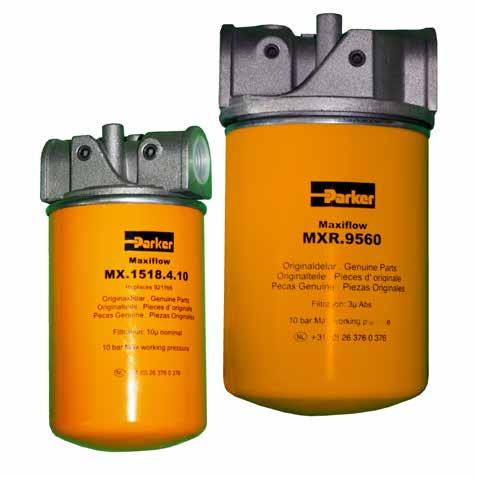

Maxiflow-Filter von Parker Filtration Saug- und Rücklauffilter
Maxiflow-Filter eignen sich ideal für Leitungssysteme mit vollem Durchfluss sowie Nebenstromanlagen, in denen hochwertige Filtermedien für den effektiven Schutz der Systembauteile und zur Verbesserung der Systemproduktivität und Rentabilität empfohlen werden.
Als Zubehör lieferbare Anzeigen geben sofortige Informationen darüber, wann die Aufschraubpatronen ausgetauscht werden müssen.

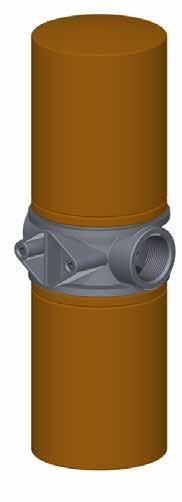

Größe MXA 2
Max. 360 I/min - 10 bar Größe MXA 3
86
Parker Hannifin
FDHB500DE V.2/Maxiflow
Hydraulic Filter Division Europe
Technische Daten
Max. Betriebsdruck: 10 bar
Filterkopf: Aluminium LM24
Filterglocke: Stahl
Dichtung: Nitril
Betriebstemperatur: -30°C bis +90°C
Bypass: Rücklaufleitung 1,05 bar Saugleitung 0,17 bar Keine Bypassoption
Flüssigkeiten: Mineralöle Elementmedien: Microglass III Medien Zellulose-Medien
Installationsdetails
87
Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/Maxiflow
430 70 Ø128,5 145 72 M10 (2x) 65 95 60 37 M6 (2x) 38 14 23,5 44,5 16,7 194 Ø96 22 Ø128,5 247 22,1 35 16 M8 (2x) 50 133 52 95 66 30
Größe MXA 1 Größe MXA 2 Größe MXA 3
Maxiflow-Serie Leitungsfilter
∆p/Q-Kennlinien
Filtergehäuse
∆ p (Bar)
Filterelement
0,8
0,6
0,4
MXA 1 0
1,0 0102030 405060708090120110100 Durchfluss (l/min)
0,2
Filtergehäuse
Filtergehäuse
14,5 11,6 8,7 5,8
Durchfluss (US GPM) 03 5181116 3 1821242629 ∆ p (PSID) 0
∆ p (Bar)
2,9
88
0,4
Durchfluss (US GPM) 10µ Abs
0,3
0,2
31 0
Der empfohlene Anfangs-Differenzdruck von Niederdruckfiltern beträgt max. 0,5 bar. Bei einer anderen Viskosität als 32 mm²/s kann der Druckabfall wie folgt ermittelt werden: Dp = (Dp30 x Mediumviskosität) / 30 mm²/s. Druckabfall für Filter und Element bei einer Viskosätät von 30 mm2/s und einer Dichte von 0,856.
0,5 0102030 405060708090120110100 Durchfluss (l/min)
0,1
7,3 5,8 4,4 2,9 25 Abs
1,5
03 81116 31 513 1821242629 ∆ p (PSID) 0
Filterelement
Filterelement
Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/Maxiflow
MXA2 0 0,1 0,2 0,4 0,3 ∆ p (Bar) 080 200220240 204060180160140120100 Durchfluss (l/min) Durchfluss (US GPM) 05 162131 11 26 3742475358 ∆ p (PSID) 0 1,5 5,8 4,4 2,9 61 Filterelement 0 0,2 0,4 0,6 0,8 1 02040608 010012014016018 0200220240 ∆ p (bar) 3 µ Abs. 3μ Abs. Durchfluss (l/min) @32 cSt 10 µ Abs. 10 µ Nom. 10 µ Abs. 10 µ Nom.
MXA3 0 0,1 0,3 0,4 0,6 ∆ p (Bar) 0,7 0,5 0,2 0 100 200 300 400 50 150 250 350 Durchfluss (l/min) Durchfluss (US GPM) 02653 13 39 667992 ∆ p (PSID) 0 2,9 10,2 8,7 7,3 4,4 106 5,8 1,5 100 0 400 50 150 300350 250 200 0 0,1 0,8 0,7 0,6 0,5 0,4 0,3 0,2 Durchfluss (l/min) ∆ p (Bar) 10µ Abs 10 Abs Durchfluss (US GPM) 013263953 667992 ∆ p (PSID) 0 1,5 11,6 8,7 7,3 4,4 106 10,2 5,8 2,9
Kurz (nur für MXA 1)D=97.0 L=58.5 G3/4" Auf Anfrage Größe 1 ((nur für MXA1)D=97.0 L=145 G3/4" 2 Größe 2 (nur für MXA2+3)D=128.0 L=180 G1¼ 3 Verlängerte Ausführung Größe 2 (nicht für MXA1) D=128.0 L=226 G1¼" Auf Anfrage

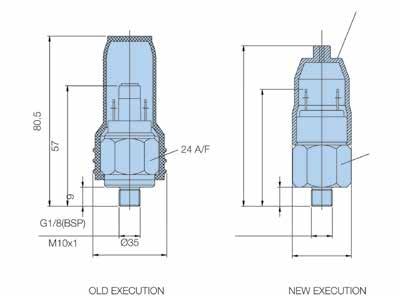

Elektrische Anzeige PS NO/NC Druckschalter Code S2/S3
74
Schutzabdeckung 24 A/F 55
9
G1/8 (BSP) Ø28
Technische Daten
Elektroeinstufung Gewindeanschluss Elektroanschluss Schutzart Schaltertyp Artikelnummern
42 V/2 A G1/8
AMP-Klemme 6,3x0,8 IP65 (Klemme IP00) NO oder NG
FMUS2EBMG02L (NO-Schalter) FMUS3EBMG02L (NC-Schalter)
Anschluss normal offen
Anschluss normal geschlossen
Parker Hannifin
Hydraulic Filter Division Europe FDHB500DE V.2/Maxiflow
89
Daten
Technische
Code
Größe Code MXA1 MXA1 MXA2 MXA2 MXA3 (mit Doppelelement) MXA3 Code
ElementlängeAbmessungen Aufschraubpatrone Code
Code 3 Filtermedium Code 10 µ Microglass III (abs.) 10Q 10 µ (nom.) Zellulose 10C 3 µ abs. (nur für MXA2 + 3) 03Q Code 4 Dichtungsmaterial Code Nitril B
Anzeige Code
Code
Anschlüsse Code G3/4"
G12 G1¼
G24 Code 8 Gehäuseart Code Standard 1 Bestelldaten Verschmutzungsanzeigen Optische Anzeige Code G2 Gewindeanschluss G1/8 Artikelnummer FMUG2EBPG02L Optische Anzeige Ersatzelemente Größe 10Q 10C * 3Q MXA1 MXR8550 MX1518410X4MXA2 MXR9550 MX1591410X4MXR9560 MXA3 MXR9550 MX1591410X4MXR9560 * 10C Cellulose Elemente nur im 4er Pack lieferbar
1
2
Code 5

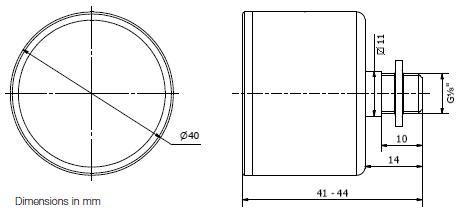

Verschlossener Anschluss P Druckschalter 42V, Einstellung 1,2 bar, NO S2 Druckschalter 42V, Einstellung 1,2 bar, NC S3 Druckmanometer, Einstellung 1,2 Bar G2 Code 6 Bypass
1,7 bar G Blockiert X 0,2 bar (Saugfilter) Auf Anfrage Code 7
(nur für MXA1)
(nur für MXA2) G20 G1½ (nur für MXA3)
