icountPD Z2 1405-fdhb500-DE

icountPD Z2

Online-Partikelzähler mit ATEX-Zulassung

Einsatz in explosionsgefährdeten und gefährlichen Bereichen

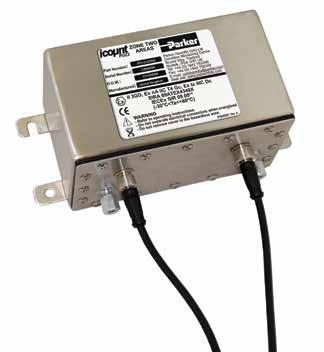

Der Online Partikelzähler Icount PD von Parker bietet modernste Technologie bei der Analyse von Verschmutzungen durch Partikel. Dieser kompakte, fest eingebaute Partikelzähler auf Laserbasis mit ATEX-Zulassung ist für den Einsatz in Bereichen der Zone 2 vorgesehen. Er befindet sich in einem stabilen Edelstahlgehäuse der Schutzart IP69K und ist eine kosteneffektive Lösung für die Fluidverwaltung und Verschmutzungsüberprüfung.

Auflagen der ATEX-Richtlinie

94/9/EU

• Das Gerät ist zugelassen für den Einsatz in explosiven und gefährlichen Bereichen

• ATEX Zone 2

• Zulassung gemäß CE Ex II

3GD,Ex nA IIC T4 Gc,Ex tc IIIC Dc SIRA 09ATEX4340X und IECEx SIR 09.0137X (-30 °C<Ta<+60 °C)

und hoher Verschmutzung

• Längere Analysezeiträume dank Dauerbetrieb

• Selbstdiagnose-Software

• Technologie mit voller PC/SPSIntegration und RS232 sowie 0-5 Volt, 4-20 mA, CAN(J1939) (sonstiges Zubehör auf Anfrage)

• Inklusive Support-Software für die Einstellung und Datenerfassung

Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/icountACM20

Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/icountPD Z2

icountPD Z2

Online-Partikelzähler mit ATEX-Zulassung

Merkmale und Nutzen

Anlaufzeit Diagnose-Selbsttest:

Kundenseitig einstellbar auf 5 bis 900 Sekunden

Messzeitraum:

5 bis 180 Sekunden

Berichtintervall über RS232:

0 bis 3600 Sekunden

Grenzwert Relaismeldung:

Änderungen erscheinen +/- 1 ISO-Code entsprechend dem vorgegebenen Grenzwert (Hysterese EIN) oder abhängig von der kundenseitigen Einstellung (Hysterese AUS).

Signalausgabe in Partikel pro % RF:

Fortlaufend

Funktionsprinzip:

Optische Erkennung der vorhandenen Partikel mittels Laserdiode

Bericht-Standards:

ISO 7 – 21, NAS 0 – 12, (AS 00 – 12, bei Parker anfragen)

Icount meldet weniger als ISO 7, abhängig von der statistischen Unsicherheit gemäß ISO4406:1999, Anzeige über RS232, Ergebnisse werden entsprechend angezeigt, z. B. >6.

Kalibrierung:

Mit anerkannten Online-Verfahren, bestätigt durch die entsprechenden ISO-Verfahren.

Kalibrierempfehlung:

24 Monate

Leistung:

+/- 1 ISO-Code (abhängig von der Stabilität des Volumenstroms)

Reproduzierbarkeit/Wiederholgenauigkeit:

Besser als 1 ISO-Code

Stromversorgung:

Regulierte 9 bis 40 VDC

Höchststromverbrauch:

150 mA

Hydraulikanschluss:

Größe: 066

Anschluss: EO 24 Konus-Endstück

Bestell-Konfigurator

Standardprodukttabelle Zubehör

2 x 10 Meter M12, Ultrat-Kabelsatz mit 8-poligem Stecker und Anschluss Adapter RS232 auf USB

Hinweis: Sensor-Artikelnummern System 20 siehe Seite 428.

Vom icountPD benötigter Durchfluss: 40 bis 140 ml/min (Optimaldurchfluss = 60 ml/min)

Online-Durchflussbereich über System 20 Leitungssensoren (nur Hydraulikanlagen):

Größe 0 = 6 bis 25 l/min (Optimaldurchfluss = 15 l/min)

Größe 1 = 24 bis 100 l/min (Optimaldurchfluss = 70 l/min)

Größe 2 = 170 bis 380 l/min (Optimaldurchfluss = 250 l/min)

Erforderlicher Differenzdruck über die Leitungssensoren: 0,4 bar (Minimum)

Viskosität: 1-500 cSt

Temperatur:

Betriebsumfeld -30 °C bis +60 °C

Lagerung -40 °C bis +80 °C

Betriebsfluid +5 °C bis +80 °C

Betriebsdruck: 2 bis 420 bar

Kalibrierung Feuchtigkeitssensor (nicht lieferbar für die Kraftstoffversion): ±5 % RF (über dem kompensierten Temperaturbereich +10 bis +80 °C)

Betriebsfeuchtigkeit: 5 % RF bis 100 % RF

Stabilität des Feuchtigkeitssensors:

±0,2 % RF, normalerweise bei 50 % RF im Zeitraum von einem Jahr

Zertifikat:

Schutzart IP69K

EMC/RFI – EN61000-6-3:2007

Material:

EN61000-6-2:2005

Edelstahlgehäuse

Hydraulikblock aus Edelstahl

Abmessungen:

260 mm x 114 mm x 110 mm

Gewicht: 2,6 kg

Dichtungen: Fluorkohlenstoff-Dichtungen
