icountBSplus 1405-fdhb500-DE

icountBSplus

Probenentnahme in Flaschen

Überwachung im Labor oder vor Ort

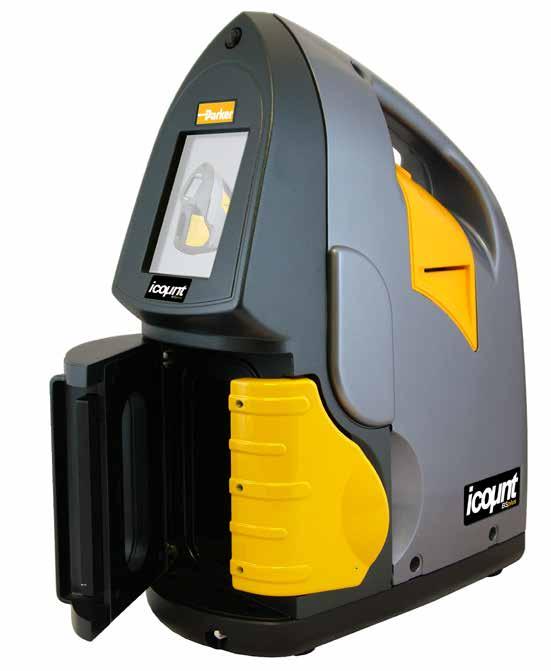

Der icountBSplus mit CE-Kennzeichnung von Parker Filtration ist eine einzigartige und komplette Lösung für Kunden, die Proben mit Laborqualität auf der Grundlage von bewährter, eingebauter Lasertechnologie untersuchen möchten. Der icountBSplus gehört bereits zur nächsten Generation im Rahmen der Fluid-Partikelanalyse- und Überwachungsprogramme von Parker und stellt eine effektive Alternative zu externen Labordiensten dar.

Produktmerkmale:

• Schnelle Probenanalyse aus der Flasche mit verschiedenen Testdaueroptionen ab 15 Sekunden und Mengen ab 25ml

• Wiederholbare und reproduzierbare Ergebnisse der Partikelverteilung gemäß ISO4406:1999, NAS1638 AS4509E und GOST 17216:2001 (Differenzzählungen oder akkumulierte Zählungen)

• Eingebauter Kompressor und Möglichkeit zum Anschluss an Druckluftversorgung in der Werkstatt

• Umweltfreundliche Flaschenkammer auf der Vorderseite

• Menü für die Bedienungsanleitung in 12 Sprachen wählbar

• Analyse der relativen Feuchte und Temperatur der Probe

• Mit dem icounBSplus kann man Fluidmessungen in der Leitung und die Probenentnahme auch abseits der Leitung vornehmen.

• Mobilität dank kompakter Konstruktion, integrierte Stromversorgung mit leistungsstarken Akkus

• CE Kennzeichnung

• Gegenüber Fluiden unempfindlicher Touchscreen

• Eingebauter Thermodrucker

• Speicher für 500 Testergebnisse (vollständig herunterladbar)

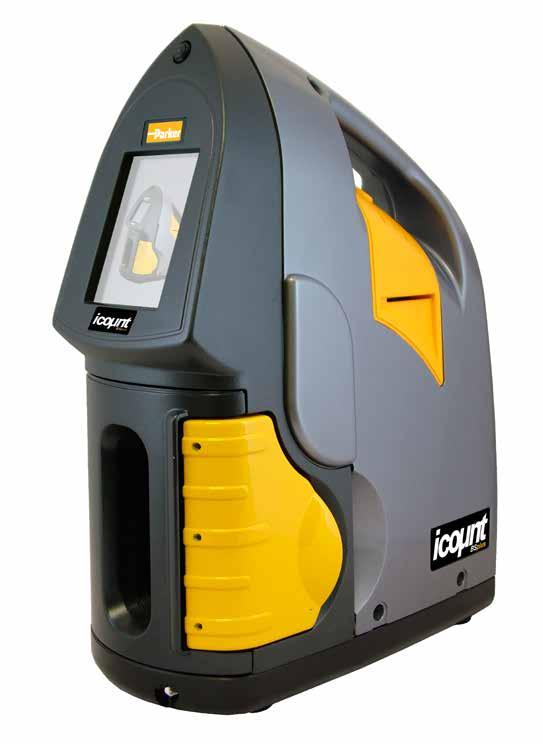

Flaschen-Probenanalyse mit icount: Hochmoderne Verschmutzungstests

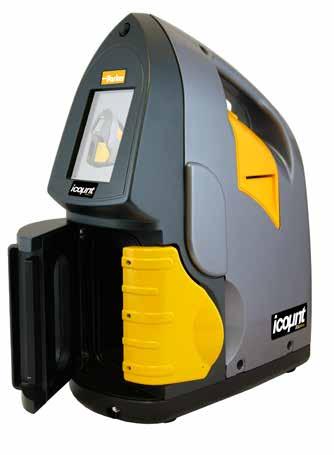

Der revolutionäre icountBSplus gehört zu einem hochmodernen Flaschenanalysesystem, das eine schnelle, genaue und wiederholbare Verschmutzungserkennung in Hydraulikölen und Kraftstoffen sicherstellt.

Der kompakte und mobile icountBSplus eignet sich ideal für den Einsatz im Labor als auch für mobile Verschmutzungstests.

Das System entspricht allen Partikelzählstandards (ISO, NAS, AS und GOST) und hat auch das neueste ISOMedienstaubzertifikat. Es wird im gesamten Kundendienstnetz von Parker Hannifin weltweit unterstützt.

icountBSplus arbeitet mit der bewährten Laserpartikelerkennung mit intuitivem Touchscreen, integriertem Langzeit-Akku und einem strapazierfähigen, leicht zu

reinigendem Gehäuse und zeichnet sich durch eine hervorragende Produktqualität und Leistung aus.

Der icountBSplus lässt sich schnell einrichten und verwenden, liefert schnelle Testergebnisse und bietet eine Vielzahl von Funktionen zur Verbesserung von Zuverlässigkeit, Produktivität und Rentabilität der Produktionsanlagen.

Einfach zugänglicher Alarmschalter

Hohe Aufösung Touchscreen

Integrierter Drucker

Strapazierfähige äußere Bedienfeldgestaltung

Der icountBSplus zeichnet sich durch einen hochaufgelösten Touchscreen mit Hintergrundbeleuchtung und 256 Farben aus und arbeitet mit Menüs auf der Grundlage von Windows® CE.

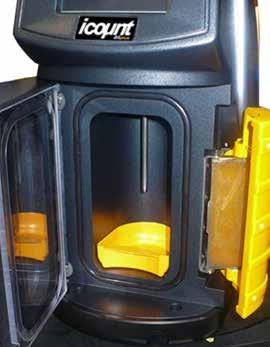

Probenvorbereitungskammer Stifthalterung im Sockel

Parker Hannifin Hydraulic Filter Division Europe

Kleines, kompaktes Zählwerk mit geringem Platzbedarf

Jederzeit und überall hundertprozentige Sicherheit bei der Öl- und Kraftstoffqualität

Das Gerät wurde unter Nutzung der neuesten industriellen Konstruktionen und Herstellungsverfahren zu einem System entwickelt, das hochmoderne

Technologie mit zuverlässigen und genauen Messungen und Analyseprozessen verbindet. Dieser von Technikern für Techniker gebaute IBSplus

ist ein wertvolles und extrem effektives Werkzeug, das in vielen verschiedenen Bereichen zum Einsatz kommen kann.

Landwirtschaft: Überwachung zahlreicher landwirtschaftlicher Maschinen und Testverfahren zur Vermeidung von Ausfallzeiten

Verteidigung Betankungsanlagen und Vorratslager auf militärischen Flugfeldern, Einsatz in Labors und in Bereichen zur Gerätewartung

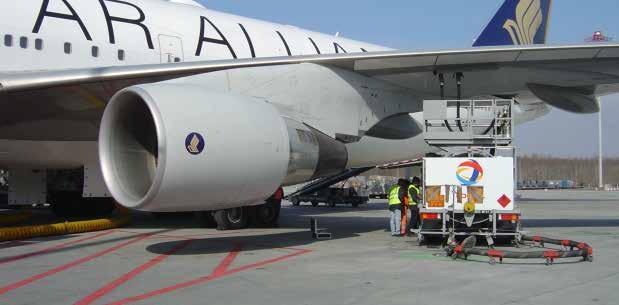

Luft- und Raumfahrt: Überwachung von hydraulischen Bodenanlagen, Flugzeuglabors und Raumfahrttestanlagen

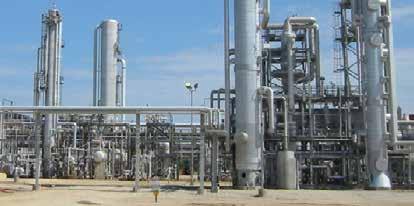

Öl und Gas: Ideal für den Einsatz in Kraftstoffraffinerien (DEF STAN 9191), in Kraftstofflagern, -labors und für Betankungsanlagen auf Flugplätzen

Aufbau: Ideal für den Einsatz bei der Baumaschinenentwicklung und in Testlabors

Bootsbau: Eignung für Werften und Docks sowie die entsprechenden Diagnosezentren und Serviceeinrichtungen für die Seefahrt

Stromerzeugung: Gute Eignung für die Überwachung von Hydraulikgetrieben (Neigungs- und Bremssysteme bei der Windenergiegewinnung)Qualität als Bestandteil eines geplanten Wartungsprogramms

Industrie: Testanlagen, Hydraulikbänke und hydraulisch geregelte Produktionsanlagen sowie Hydraulikanlagen-Testlabors haben allesamt Nutzen durch den IBSplus.

Funktionsweise des icountBSplus

Unsere Konstruktions-, Herstellungs- und Anwendungstechniker haben mehr als 20-jährige Erfahrungen auf dem Gebiet der hochmodernen Technologien zur Erkennung von Verschmutzungen und Partikeln. Folglich wurde die neueste Ausführung des icountBSplus mit der Zielsetzung entwickelt, den Anforderungen von Kunden aus der Industrie sowohl heute als auch in Zukunft gerecht zu werden.

Präzision und Wiederholbarkeit Lasertechnik

den herkömmlichen Verfahren der Verschmutzungsüberwachung auftreten. Steuerung und Genauigkeit werden zusätzlich durch den leicht zu bedienenden, interaktiven Touchscreen verbessert.

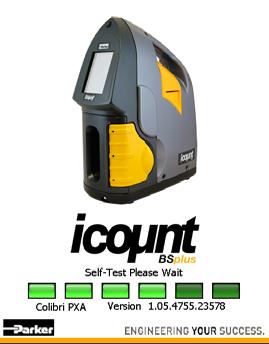

Der hochaufgelöste Touchscreen mit Hintergrundbeleuchtung und 256 Farben arbeitet mit Menüs auf der Grundlage von Windows® CE für den schnellen und einfachen Betrieb mit einem Stift, der leicht zugänglich im Sockel des icountBSplus untergebracht ist.

Kernstück des Systems ist die ausgereifte Lasertechnologie, die den Fluidstrom im Probenrohr ständig über die Lichttrübung in der Durchfusszelle misst.

Der icountBSplus kann Schwankungen unterdrücken, die durch Gasmengen in der Probe entstehen, und automatisch sicherstellen, dass jede Ölprobe vor dem Test sorgfältig reguliert wird.

Jede Probe wird durch gereinigte Druckluft vom Gas befreit und über eine Pumpenanlage mit konstanter Fördermenge in die Messzelle transportiert.

Dadurch werden viele Störquellen beseitigt, die normalerweise bei

Abb. 1 Ein verunreinigtes Fluid wird in die Laserkammer mit der optischen Abtastfunktion geleitet, in der ein gleichmäßiger Durchfuss und eine ausgewogene Fluidverteilung sichergestellt werden sollen.

Abb. 2 Der Laserstrahl wird durch die Ölsäule auf eine hochempfndliche Photodiodenzelle geworfen.

Abb. 3 Der von den Verschmutzungen im Öl verursachte Schatten auf der Photodiode wird als messbare Veränderung der Lichtstärke ausgewertet.

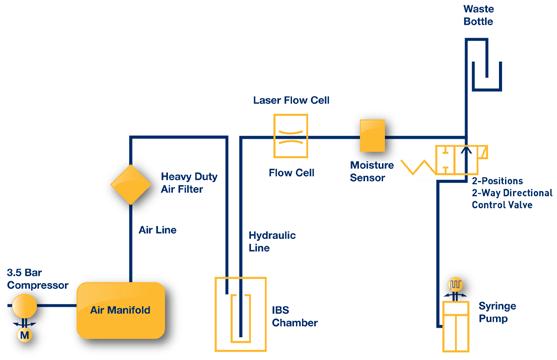

Abb. 4 Schematische Darstellung der Testabläufe mit dem icountBSplus

Strapazierfähig und zuverlässig

Der icountBSplus wurde mit der Zielsetzung einer langen und problemlosen Betriebszeit entwickelt. Sein belastbares Gussgehäuse ist auf ständige Nutzung ausgelegt und leicht zu reinigen.

Zur Optimierung der Betriebsfexibilität kann der icountBSplus entweder über einen eigenen Lithium-Ionen-Akku oder direkt aus dem Stromnetz versorgt werden.

Intern beseitigt ein Luftleitungsflter mit hoher Filtrationsfeinheit Verunreinigungen in der Zuluft, während Flügelleitbleche und Ablassventile die Efzienz zusätzlich verbessern. Der eingebaute Kompressor mit einer

Leistung von 12 V GS setzt die Proben- und Messkammern schnell unter Druck, wobei eine kompakte Kolbenpumpe fortlaufend Öl- oder Kraftstofproben liefert

Hochfeiner

Vorteile

■ Preiswerte Lösung zur Überwachung der Fluidverwendbarkeit und Senkung der Maschinenausfallzeiten

■ Dieses Gerät mit CE-Kennzeichnung ist einfach einzurichten und zu bedienen.

■ Menü für die Bedienungsanleitung in 12 Sprachen wählbar

■ Optionale Möglichkeit der Messung in der Leitung

■ Unabhängige Überwachung der Verschmutzung

■ Kalibrierung gemäß ISO-Verfahren

Tabelle der Reinheitsstandards

MTD

ISO 4406 : 1999

NAS 1638

AS4059E (Diferenz)

ACFTD

ISO 4406 : 1987

ISO 4406 : 1991

NAS 1638

AS4059E (Akkumulierung)AS4059E (Diferenz)

Flugzeug-Kraftstof (Kontakt zu Parker aufnehmen)

AS4059E (Akkumulierung)

GOST 17216 : 2001

■ Analyse über 8 feste Kanalgrößen

■ Integrierter Sensor für die relative Feuchtigkeit

■ Wählbare Probengrößen: 25, 50, 75 und 100 ml

■ Wählbare Spülprobengrößen: 10, 15, 20, 25, 50, 75 und 100 ml

■ Wählbare Anzahl der gleichzeitig entnommenen Proben: 1, 2, 3, 4 oder 5 Tests

■ Konstruktion für Mineral-Fluide oder Kraftstofe geeignet

■ Angabe der prozentualen Sättigung (bei Option mit Feuchtigkeitssensor)

■ Testleistung von bis zu 500 fortlaufenden Tests (mit Option zur Abschaltung der automatischen Warnung)

■ Datenexport auf USB (im XML-Format)

■ Modularer Aufbau zur Erleichterung der Wartung

■ Mit hochwertiger Pumpe und Motor

■ Touchscreen mit Farbdarstellung und hoher Au fösung, IBSplus mit Stift im Lieferumfang

■ Integrierter Drucker (wählbare Ein-/Ausschaltfunktion)

■ Selbstdiagnose-Software

■ Stromsparender Bereitschaftsmodus mit integriertem Alarm-/ Einschaltknopf

■ Druckwerte Online und Of ine: siehe Bestelldaten der Optionen

■ Einbaupaket in das MiniLab-Umfeld von Parker: siehe Bestelldaten der Optionen

Parker Hannifin Hydraulic Filter Division

Abb. 4 Die Ölprobe wird mittels Probeentnahmerohr, welches automatisch in die Probefasche ausfährt, entnommen.

Abb. 5

Luftflter des IBSplus

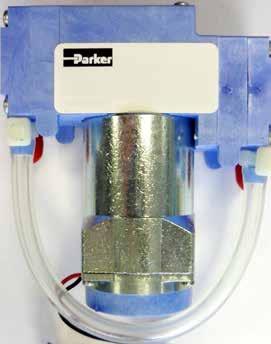

Abb. 6 IBSplus mit intregriertem 12 V GS Kompressor

Funktionen zur Steigerung der Produktivität

Alarmschalter

Strom-Alarmschalter: Schalter mit vorübergehend aufeuchtender LED, Akkuladeanzeige

Druckerzugriff

Eingebauter Termodrucker mit einer Termodruckerpapierrolle

Touchscreen mit hoher Auflösung

Intuitiver Touchscreen mit Hintergrundbeleuchtung und 256 Farben sowie durchlässiger STN-Aufösung – 302x3 (R.G.B.) (H) X 240 (W) Punkte mit aktiver Anzeigefäche von 115 (H) X 86 (B) mm. Der IBSplus arbeitet mit dem Betriebssystem Windows® CE.

Stromversorgung

Sehr haltbares, geregeltes Netzgerät mit 12 V Gleichstrom, vierpoligem M12-Stecker sowie einem aufadbaren Lithium-Ionen-Akku für den Einsatz vor Ort oder an abgelegenen Standorten.

Gehäuseverkleidungen

Die Gehäuseverkleidungen bestehen aus Harzkompositplatten.

Bedienfeld

6 mm

Externe

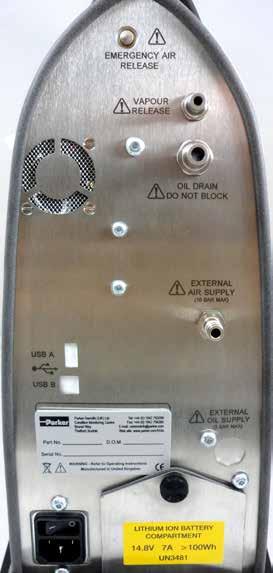

Externe Ölzufuhrleitung (falls

Langlebiger Lithium-Ionen-Akku

USB-Anschlüsse A und B

Hauptschalter

Parker Hannifin Hydraulic Filter Division

Verarbeitung und Vorbereitung der Probe

Sauberkeit der Flasche

Die Flaschen sollten abdichtende Verschlusskappen haben, wobei beide Teile ausreichend gemäß ISO 3722 zu reinigen sind. Die Standardfaschen von Parker Hannifn (paarweise Lieferung von 2 Flaschen mit der Artikelnummer ACC6NW001) werden mit einer Reinheit gemäß ISO 13/11 oder besser für einen Reinraum der Klasse 10.000 geliefert. Die Flasche sollte bis zum Zeitpunkt der Füllung verschlossen bleiben und danach sofort wieder verschlossen werden.

Probenmischung

Ablagerungen von Verschmutzungen in einer Probe können auftreten. Ihre Häufgkeit hängt vom jeweiligen Fluid und von den Partikeleigenschaften ab.

Andere Verfahren zur Umrührung der Probe liegen noch nicht vor, da sie vermutlich die Analyse der Ergebnisse zu uneinheitlich stören. Sofern die notwendigen Geräte vorhanden sind, kann die Vermischung mit Hilfe von Farbmixern und/oder einem Ultraschallbad vorgenommen werden. Bei Verwendung eines Ultraschallbades sollte besonders darauf geachtet werden, dass es zu keiner Verzerrung des Ergebnisses durch ein zu langes Bad kommt, was zu einer Zersetzung der Verschmutzungen führen kann. Die Flaschenproben können durch Drehen und Schütteln von Hand ausreichend durchgemischt werden. Die Proben sollten nach der Umrührung und Entgasung unverzüglich analysiert werden.

Ergebnisse

Das erste Ergebnis einer Flaschenprobe sollte keine Berücksichtigung fnden, weil es durch Fluid aus der vorherigen Probe beeinträchtigt sein könnte. Proben aus verschiedenen Teilen eines Systems ergeben unterschiedliche Ergebnisse.

Es sollte berücksichtigt werden, welche Art der Überwachung gewünscht wird und wo Proben für eine geeignete Trendüberwachung entnommen werden sollten.

Es ist wichtig, dass die verwendete Praxis immer wieder konsequent eingehalten wird.

CMC-Kundendienstzentren

Globaler Support für CMC-Produkte

Parkers Kundendienstzentren für die Zustandsüberwachung von Fluiden gibt es weltweit an 10 Standorten auf nahezu jedem Kontinent. Dank unserer Erfahrungen und unseres Know-hows bei der Zustandsüberwachung und Analyse von Fluiden geben WIR den Standard in unserer Branche vor.

An jedem Standort fndet der Kunde erstklassigen Aftersales-Support für Zustandsüberwachungsprodukte vor.

• Direktkontakt für Endanwender

• Schneller und zuverlässiger technischer Support zur Unterstützung bei der Sicherstellung eines efzienten und störungsfreien Überwachungsprozesses.

• Schnellere Erledigung der alljährlichen Kalibrierüberprüfung, weil das Produkt nicht zurück in sein Herstellungsland geschickt werden muss.

Wichtige Informationen

WARNUNG – BENUTZERHAFTUNG

VERSTÖSSE GEGEN VORSCHRIFTEN, FALSCHE AUSWAHL ODER UNSACHGEMÄSSER EINSATZ DER HIER BESCHRIEBENEN PRODUKTE ODER ÄHNLICHER GERÄTE KÖNNEN ZUM

TOD FÜHREN ODER VERLETZUNGEN BZW. SACHBESCHÄDIGUNGEN VERURSACHEN.

– Dieses Dokument und andere Mitteilungen der Parker Hannifn Corporation, der Tochtergesellschaften und Vertragshändler stellen lediglich Produkt- oder Systemvarianten zur weiteren Auswertung durch Anwender mit technischem Know-how vor.

– Der Anwender ist auf der Grundlage seiner eigenen Analyse und Testergebnisse allein für die endgültige Auswahl des Systems und der Komponenten verantwortlich. Er hat sicherzustellen, dass alle Leistungs-, Haltbarkeits-, Wartungs-, Sicherheits- und Warnvoraussetzungen des jeweiligen Einsatzbereiches erfüllt sind.

– Der Anwender hat alle Bereiche der Anwendung zu analysieren, die entsprechenden Industriestandards einzuhalten und die Informationen zum Produkt im aktuellen Produktkatalog sowie in anderen Unterlagen von Parker bzw. der Tochtergesellschaften oder Vertragshändler zu beachten. Wenn Parker, eine Tochtergesellschaft oder ein Vertragshändler Komponenten oder Systemoptionen auf der Grundlage von Daten oder Vorgaben des Anwenders liefert, hat der Anwender selbst zu prüfen, ob diese Daten oder Vorgaben für alle Einsatzbereiche und vorhersehbaren Verwendungen der Komponenten oder Systeme geeignet und ausreichend sind. Der Einsatz der hier beschriebenen Produkte unterliegt den Betriebs- und Sicherheitsvorschriften, deren Einzelheiten auf Anfrage erhältlich sind.

Vertriebsbedingungen

Die in diesem Dokument beschriebenen Produkte werden von der Parker Hannifn Corporation, deren Tochtergesellschaften oder deren Vertragshändlern zum Verkauf angeboten. Sämtliche mit Parker eingegangenen Kaufverträge werden durch Standard-Geschäftsbedingungen von Parker geregelt, die auf Anfrage zur Verfügung gestellt werden.

Parker Hannifin Hydraulic Filter Division

Es erscheint eine Liste mit den gespeicherten Tests.

Einzelergebnisse auswählen und Datum anzeigen lassen. Durch doppeltes Anklicken der Testbezeichnung wird das entsprechende Testergebnis aufgerufen.

Zur Anzeige weiterer Testergebnisse erneut Tests durchblättern anklicken.

Ergebnisse exportieren: Die zu exportierenden Testergebnisse mit dem Stift hervorheben.

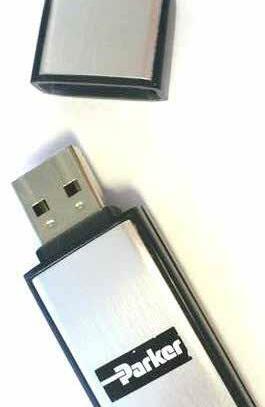

Den USB-Speicher auf der Rückseite des IcountBSplus einstecken.

Die Schaltfäche Export betätigen. Die Mitteilung Export abgeschlossen bestätigt den erfolgreichen Export.

Testergebnisse (Import von Daten)

Die Testergebnisse der Flaschenanalyse können in eine Tabellenkalkulation importiert werden.

Hinweis: Das Beispiel bezieht sich auf Microsoft Excel®. Andere Tabellenkalkulationsprogramme können ebenfalls verwendet werden. Bei Fragen bitte Kontakt zu Parker Hannifn aufnehmen.

Das USB-Laufwerk vom IBSplus an den PC anschließen.

Das Tabellenkalkulationsprogramm im PC öfnen (z. B. Microsoft Excel®).

Parker Hannifin Hydraulic Filter Division Europe

Im Hauptfenster Testeinstellung die Option Tests durchblättern wählen.

Technische Daten

Funktion

Funktionsprinzip

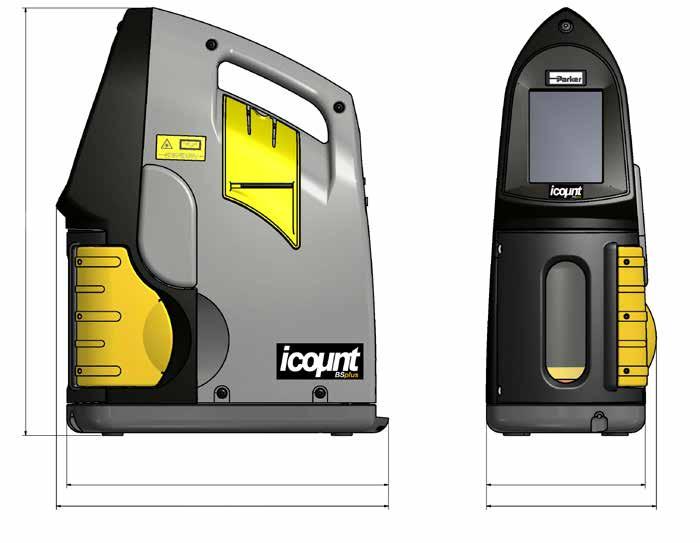

Abmessungen

Gewicht

Technische Daten

Optische Erkennung der vorhandenen Partikel mit Laserdiode

H 530 mm x B 210 mm x T 410 mm

Etwa 18 kg

Betriebstemperatur und Feuchtigkeit+5 ºC bis +60 ºC

20 bis 85 % RF (getestet bei 30°C, nicht kondensierend)

Lagertemperatur und Feuchtigkeit–40 ºC bis +90 ºC

10 bis 90 % RF (getestet bei 30°C, nicht kondensierend)

Kalibrierung des Feuchtigkeitssensors±5% RF (über einen abgeglichenen Temperaturbereich von +10 ºC bis +80 ºC)

Stabilität des Feuchtigkeitssensors±2% RF normalerweise bei 50 % RF im Zeitraum von einem Jahr

Internationale Standards

Reinheitsstandards

Kanalgrößen

ISO 7 bis 21, NAS 0 bis 12, AS 0 bis 12

Die Übersicht über die Reinheitsstandards (DD0000015) von Parker ist auf der CD enthalten.

MTD: ISO 4406:1999; NAS 1638; AS4059E (Differenz); AS4509E (Akkumulierung)

ACFTD: ISO 4406:1987; ISO4406:1991; NAS 1638; AS4509E (Differenz); AS4509E (Akkumulierung); GOST 17216: 2001

Kanalgrößen: MTD μm(c)

Kalibrierung

MTD: mit Hilfe eines zugelassenen automatischen Primärpartikelzählers gemäß ISO 11171 unter Verwendung der Grundsätze von ISO 11943, mit einem Partikelverteilungsbericht gemäß ISO 4406:1996

ACFTD: voll nachvollziehbar gemäß den Hauptgrundsätzen der Gravimetrie

Neukalibrierung Bei Fragen bitte Kontakt zu Parker Hannifn aufnehmen.

Fluidkompatibilität Öle auf Mineralbasis und Kraftstoffe auf Petroleumbasis - bei Fragen bitte Kontakt zu Parker Hannifn aufnehmen.

Fluidregelung

Zwischen 10 und 100 ml auf dem Monitor wählbar

Viskositätsbereich 1 bis 300 cSt

Betriebsdruck 3 bar Höchstausgangsdruck bei Verwendung in der Leitung. Bei weiteren Fragen bitte Kontakt zu Parker Hannifn aufnehmen.

Durchfuss durch den icountBSplusTest: 60 ml/min

Anschluss (Online)

EINGANG: 6 mm Steckverbindung, ABLAUF: 4 mm Steckverbindung

Fluid-Betriebstemperatur (Öl) +5 ºC bis +70 ºC

Fluid-Betriebstemperatur (Kraftstoff)+20 ºC bis +70 ºC

Größe der Probenfasche Siehe ACC-Ersatzteilverzeichnis von Parker. Bei Fragen bitte Kontakt zu Parker Hannifn aufnehmen.

Größe der Strömungsprobe Wählbare Option in der icountBS-Software: 10 ml bis 100 ml

Speicherkapazität 500 Tests (integrierte Warnstufe)

Drucker

Akkutyp

Stromversorgung

Zulassung

Thermo-Matrixdrucker - Ersatzpapier siehe ACC-Ersatzteilverzeichnis

Polymer-Lithium-Ionen-Akku (ACC6NW032)

Integriertes Netzteil für icountBSplus

CE-Zulassung Lieferung mit EG-Konformitätszertifkat

Parker Hannifin Hydraulic Filter Division Europe

Bestelldaten

Das icountBSplus wird mit folgenden Bauteilen geliefert:

■ 250 ml Flaschenpaket (x2)

■ Sammelbehälter (Flasche - 1000ml)

■ Leerstopfen 4 mm und 6 mm

■ CD-Handbuch

■ Netzkabel für GB, USA oder EUROPA

Zubehör-Artikelnummern

Beschreibung

Artikelnummer

Netzgerät (GB, 2 m Kabel) ACC6NW023

Netzgerät (USA, 2 m Kabel)ACC6NW024

Netzgerät (EUROPA, 2 m Kabel)ACC6NW025

■ Ersatz-Druckerwalze

■ Stift

■ Akku mit Akkufachverkleidung

■ Tropfschale

250 ml Probenfaschensatz (x2)ACC6NW001

250 ml Probenfaschensatz (x50)ACC6NW002

Dampf-/Abfallfasche

ACC6NW003

Druckerpapierrolle

ACC6NW005

Leitungsadaptersatz*

ACC6NW022

*Der icountBSplus ist bei Lieferung für die Fluidmessung in der Leitung konfguriert, kann bei Bedarf aber auch mit Leitungsadapter-Bausatz ausgestattet werden.

Beschreibung

Artikelnummer icountBSplus-Handbuch auf CDACC6NW012

Akkusatz

ACC6NW032

Stick-Laufwerk

ACC6NW011

Tragekoffer

Ein strapazierfähiger Lager-/ Präsentationskoffer kann als Zubehör bestellt werden.

*Lieferung in der Standardausführung mit IBS3000 und IBS3100.

ACC6NW020
