icount-Mini-Lab 1405-fdhb500-DE

Das icount-Minilabor – zur effektiven Nutzung des icountBSplus Wie sauber ist Ihre Hydraulikanlage?

Mit unserem einfachen, dreistufigen Fluid-AnalyseService sind Sie lediglich eine Ölprobe von Ihrem Verschmutzungsstatus entfernt.

Schritt 1

Eine Probe des Hydrauliköls entnehmen.

Schritt 2

Den 2 Minuten dauernden Offline-Ölprobentest vornehmen.

Schritt 3

Die Ergebnisse sofort in einem Bericht zusammenfassen.

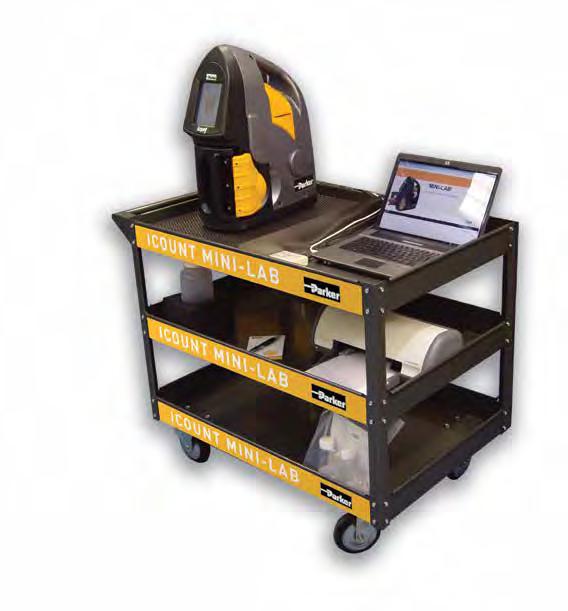

Zum Paket gehören: icountBSplus, flacher Wagen, 30 Probenflaschen, auf Wunsch Laptop/Software/Drucker und Kabel

424

Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/icountBSplus

CMC-Kundendienstzentren Globaler Support für CMC-Produkte

Verbesserung des Aftersales-Support bei den Zustandsüberwachungsprodukten Parkers Kundendienstzentren für die Zustandsüberwachung von Fluiden gibt es weltweit gegenwärtig an 12 Standorten auf nahezu jedem Kontinent. Dank unserer Erfahrungen und unseres Know-hows bei der Zustandsüberwachung und Analyse von Fluiden geben WIR den Standard in unserer Branche vor.

An jedem Standort findet der Kunde erstklassigen AftersalesSupport für Zustandsüberwachungsprodukte vor.

•

Direktkontakt für Endanwender

•

Schneller und zuverlässiger technischer Support zur Unterstützung bei der Sicherstellung eines effizienten und störungsfreien Überwachungsprozesses.

•

Schnellere Erledigung der alljährlichen Kalibrierüberprüfung, weil das Produkt nicht zurück in sein Herstellungsland geschickt werden muss.

Parker bietet zur Laboreinheit icountACM20 folgende Ergänzungen an: •

Sechsmonatige Testphase zur Überprüfung der Produktleistung im Außendienst

•

Auf zwei Jahre verlängerte Garantie mit zuverlässiger Produktverfügbarkeit

Unter www.parkerhfde.com/condition/service/ sind die nächste Vertretung und Einzelheiten zu finden.

Parkers Rückgaberichtlinien und Kalibrierverfahren Jedes an ein offizielles ParkerKundendienstzentrum zurückgesendete Produkt wird wie folgt behandelt: • Optische Überprüfung aller Gehäusebauteile Wenn irgendein Teil des Gehäuses ausgetauscht werden muss, ist dies dem Kundendienstzentrum bei der Zustellung mitzuteilen.

Parker übernimmt keine Haftung für Verpackungsinhalte und ersetzt Teile nur bei Bedarf oder Notwendigkeit.

• Austausch aller defekten oder beschädigten Bauteile Ohne Zustimmung des Endanwenders werden keine Reparaturmaßnahmen am zugesendeten Produkt vorgenommen.

• Neukalibrierung (mit einem zwölf Monate gültigen Zertifikat).

• Äußere Untersuchung des gesamten Aufbaus

Jedes Gerät wird entsprechend den jeweiligen ISO-Standards kalibriert.

Der Partikelzähler wird gründlich auf Anzeichen von Beschädigung untersucht. Bei Bedarf wird ein Kostenvoranschlag für die Reparatur erstellt.

Die Neukalibrierung umfasst nicht den Austausch defekter Bauteile, die durch Fahrlässigkeit oder Fehlbedienung beschädigt wurden.

• Vollständiger Funktionstest Dazu zählt auch eine optische Überprüfung der Innenbauteile und ihrer Funktion.

425

Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/icountBSplus

Single Point Sampler Online-Probenentnahme

Geringes Gewicht und kompakter Anschluss

Fluide auf Mineralölbasis

Effektive Sicherstellung einer genauen Verschmutzungsüberwachung Der SPS (Single Point Sampler) ist ein leichtes, kompaktes und einfach zu bedienendes Probenentnahmegerät, das an den icountLCM20 oder H2Oil angeschlossen wird und somit der einzige Drucktestpunkt im Fluidsystem ist. Er eignet sich für Mineral- und biologisch abbaubare Öle, Fluide auf Erdölbasis sowie Phosphat-Estern und zeichnet sich durch die einfache Bedienung auch bei hohen Betriebsdruckwerten von bis zu 420 bar (6.000 psi) aus.

Fluide mit aggressiven Phosphat-Estern

Produktmerkmale: • Probenentnahmegerät mit geringem Gewicht, kompakter Konstruktion und einfacher Bedienung.

• Bildet in Verbindung mit icountLCM20 oder H2Oil einen Gesamtdrucktestpunkt in einem Fluidsystem.

• Einsetzbar mit Mineralölen und biologisch abbaubaren Ölen, Ölen auf Petroleumbasis und Phosphat-Ester-Fluiden.

• 420 bar (6.000 psi) max. Betriebsdruck

426

Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/SPS V.2

Single Point Sampler Online-Probenentnahme Merkmale und Nutzen Der Single Point Sampler ermöglicht den Anschluss eines icountLCM20 oder H²Oil an einen Drucktestpunkt zum Abgleich des Differenzdrucks im System, damit ein geregelter Ölfluss zum icountLCM20 oder H²Oil und weiter in einen Altölbehälter sichergestellt wird.

Geringes Gewicht, kompakte Konstruktion, leichte Bedienung.

Das Regelventil lässt sich auch bei hohem Druck leicht betätigen.

420 bar (6.000 psi) Nennwert Leichterer Test an Rohren mit großem Durchmesser Auch für Flüssigkeiten mit einer Viskosität von 500 mm²/s (bei entsprechendem Druck) Druckkompensierte Durchfluss-Steuerung Das Ventil kann unabhängig davon, ob das Gerät mit hohem oder niedrigem Druck betrieben wird, mit derselben Genauigkeit geregelt werden.

Es ist ein Durchfluss von über 10 ml pro Minute möglich, wenn der Betrieb mit einer Viskosität im Bereich der Gerätespezifikation abläuft.

Geeignet für Flüssigkeits-Temperaturen von +5 °C bis +80 °C Hochwertige Oberflächenqualität (Edelstahl/Luftfahrt-Aluminium)

Betrieb mit einem icountLCM20-Gerät oder H²Oil am System möglich, wenn der Anschluss über den 1 Meter-Verlängerungsschlauch erfolgt.

Einsetzbar mit Mineralölen und biologisch abbaubaren Ölen, Ölen auf Petroleumbasis und Phosphat-Ester-Fluiden.

In der Version für Phosphat-Ester wird der Anschluss 5/8" BSF HSP verwendet.

Geringe magnetische Einstreuung Lieferung mit Zubehörsatz Der eingestellte Durchfluss bleibt bei einer Leitungsdruckveränderung von 100 bar zwischen oberem und unterem Grenzwert.

Eindeutige Produktkennzeichnung zur Sicherstellung des richtigen Anschlusses (z. B. auf der Abströmseite vom icountLCM20 oder H²Oil)

Anschlüsse 1.

2.

System (F)

(D)

Druck

R (A) Single point sampler (C)

(E) P1

P2

(B)

icountLCM20 oder H2Oil

3.

4.

5.

6.

7.

Das Ventil muss geschlossen sein (A).

P2 vom icountLCM20 oder H2Oil (B) an P2 des Single Point Sampler (SPS) (C) anschließen.

Ablassschlauch am SPS (D) anschließen.

P1 vom icountLCM20 oder H2Oil (E) an das System (F) anschließen.

Der SPS ist betriebsbereit.

Das Ventil (A) langsam öffnen, bis das Öl kontinuierlich aus der Ablassschlauch (D) in einen Behälter oder Tank (R) läuft.

Den Monitor einschalten und mit dem Test beginnen.

Nur icountLCM20: Den Durchflusstest gemäß Handbuch vornehmen. Wenn das Testergebnis unter Dt 3,6 °C liegt, ist der Test wie normal durchzuführen. Wenn der Test jedoch mehr als Dt 3,6 °C ausweist, ist der Durchfluss über das Ventil (A) im Gegenuhrzeigersinn zu erhöhen, bevor der Flusstest vorgenommen wird. Dies ist fortzusetzen, bis Dt unter 3,6 °C liegt. Dann den Test wie normal vornehmen.

WARNUNG! Sicherstellen, dass das SPS-Ventil geschlossen und der icountLCM20 oder H2Oil am SPS angeschlossen ist, BEVOR der Anschluss an das System erfolgt.

427

Parker Parker Hannifin Hannifin Hydraulic Hydraulic Filter Filter Division Division Europe Europe FDHB500DE FDHB500DE V.2/SPS V.2

Technische Informationen Verträglichkeit: Mineralöl und Fluide auf Petroleumbasis (Standardversion).

Aggressive Fluide (Doppeldichtungsversion), sonstige Fluide bitte bei Parker Hannifin anfragen.

Dichtungen: Fluorkohlenstoff oder Perfluoroelastomer.

Maximaler Betriebsdruck: 420 bar (6000 psi).

Gewicht: Max. 500 Gramm (ohne Schläuche).

Verpackungsstandard: Karton (Militäreinsatz – Tragekoffer aus Kunststoff).

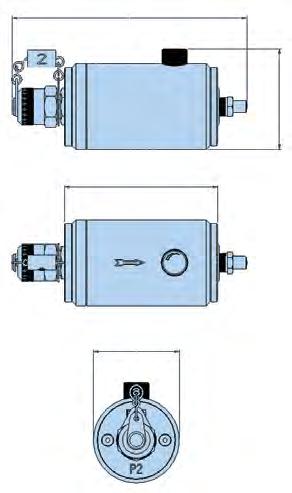

Größe der Einheit: 45 mm Durchm. x 123 mm Länge.

Systemanschluss: Standard - M16 (G1/4” BSP) mit Abdeckung, Aggressiv - 5/8” BSF HSP. Betriebstemperatur: +5 °C bis +80 °C. Lagertemperatur: -26 °C bis +80 °C. Aufbau: Gehäuse: Aluminium BS 1470 – druckfester Edelstahl.

Oberfläche: Blau eloxiert (Standardversion) - Mineralöl.

Rot eloxiert (Doppeldichtungsversion) - Aggressives Öl.

SWP 420 bar

53

123

80,0

P2

Ø45,0

Bestelldaten Artikelnummer SPS2021 SPS2061 ACC6NW003 ACC6NH001 ACC6NH002 ACC6NH003 ACC6NH004

ersetzt SPS.2021 SPS.2061 B84784 B84224 B84225 B84788 B84787

Beschreibung Einzelpunkterfassung (Mineralöle) Einzelpunkterfassung (aggressive/phosphatesterhaltige Fluide) Abfallflasche (Universal) Verlängerungsschlauch/Kupplung (Mineralfluide) Verlängerungsschlauch/Kupplung (aggressive/phosphatesterhaltige Fluide) Abfallschlauch (Mineralöle) Abfallschlauch (aggressive/phosphatesterhaltige Fluide)

Hinweis 1: Dunkel hinterlegte Artikelnummern sind Standard.

Hinweis 2: Verfügbarkeit aller anderen Nummern auf Anfrage.

428
