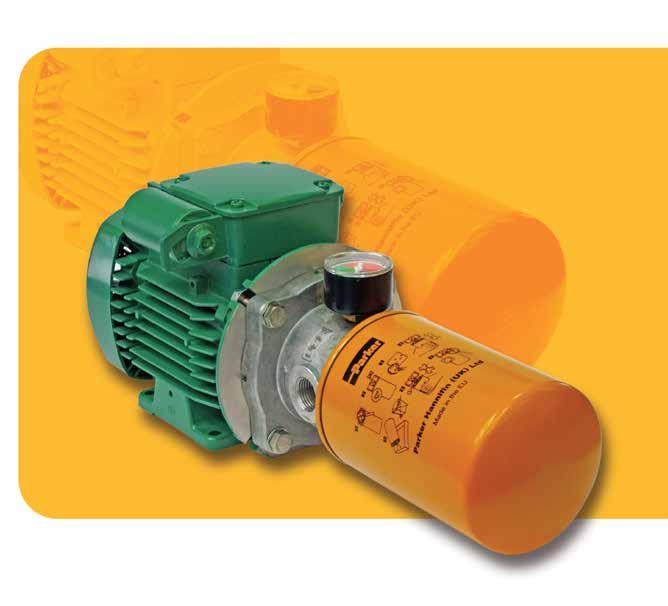

Filtrationseinheit 1405-fdhb500-DE

Filtrationseinheit

Hydraulik-Servicegeräte

Max. 15 l/min - 6 bar

Kontinuierliche Nebenstromfiltration

Zuverlässiger Fluid-Transfer vom Fass zum System

Das Filtergerät sichert sowohl die permanente als auch die OfflineFluidreinigung, wenn mit erhöhtem Schmutzaufkommen gerechnet wird. Höchstdruck 6 bar. Max. Durchfluss 15 l/min, maximale Effizienz im jeweiligen Einsatzbereich.

Produktmerkmale:

•Das Filtergerät sichert sowohl die permanente als auch die Offline-Fluidreinigung, wenn ein höheres Schmutzaufkommen erwartet wird.

•Geringes Gewicht, Aufschraubfilter mit 10 Mikrometer absolut

•Höchstdruck 6 bar, max. Durchfluss bis 15 l/min

•Strapazierfähige Konstruktion

Filtrationseinheit

Hydraulik-Servicegeräte

Merkmale und Nutzen

Merkmale

Optional ein- und dreiphasige

Motore

Durchfluss 15 l/min

Optische Anzeige rot/grün

Strapazierfähige Konstruktion

Aufschraub Patronenfilter

Geringes Gewicht

Typische Einsatzbereiche

Umfüllung / Befüllung

Nebenstrom-Filtration

Spülkreisläufe

Wartungsspülung

Kleinere Schmiersysteme

Vorteile

Flexibilität bei der Wahl des E-Motors

Konstante Flüssigkeitsförderung

Deutliche Betriebsanzeige

Zuverlässigkeit der Bauteile

Leichter Austausch der Filterpatrone

Überall einfach zu plazieren

Nutzen

Die Konfiguration entspricht den Einsatzbedingungen

Saubere Förderung vom Ölfass zum Hydrauliksystem

Bei allen Betriebsbedingungen gut erkennbare Anzeige

Konzipiert für den Einsatz unter anspruchsvollsten Bedingungen

Filterelemente 10 Mikron abs

Leicht transportabel

Die Servicegeräte von Parker Filtration

Filtrationseinheit

Diese Filter-Aggregate sind geeignet für die kontinuierliche Nebenstromfiltration, wenn mit erhöhtem Schmutzaufkommen gerechnet wird.

Zusätzlich sind sie im Rahmen der vorbeugenden Wartung für den mobilen Einsatz und für zusätzliche Reinigungskapazitäten vorgesehen.

Parker Hannifin Hydraulic Filter Division

Technische Informationen

Elektromotor

Baugröße: IEC Rahmen 63. Fuß und Flansch ‘D’ (Flansch IEC.F115). Vollkommen geschlossen mit Gebläsekühlung.

Optionen: 380/420 Volt 3 ph/50 Hz, 220 Volt 1 ph/50 Hz 110 Volt 1 ph/50 Hz.

Leistung: 0,18 kW (¼ PS).

Drehzahl: 1.400 U/min.

Es empfiehlt sich, das Gerät bei Dauerinstallation unabhängig vom Hauptsystem anzuschließen, damit der einfache Filterelementwechsel ohne Unterbrechung im Hauptsystem stattfinden kann.

Beschreibung der Filtrationseinheit

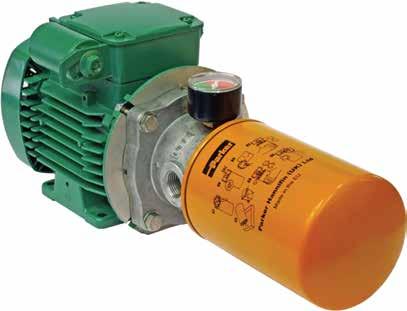

Die Filtereinheit von Parker besteht aus einem Elektromotor, der direkt an eine Hydraulikpumpe angeschlossen ist, die über einen integrierten Bypass und ein Aufschraubfilterelement verfügt. Über den Pumpeneingang zugeführte Fluide werden durch das Filterelement geleitet und somit gereinigt, bevor sie zum Ausgang gelangen. Ein integriertes Bypassventil schützt das Element bei Verstopfungen und leitet das Öl zurück zum Pumpeneingang. Dadurch wird sichergestellt, dass alle Fluide aus der Einheit, unabhängig von den Betriebsbedingungen, gefiltert werden. Eine optische Filterzustandsanzeige befindet sich an der Pumpe. Wenn der Kunde einen eigenen Motor anbringen möchte, kann das Gerät auch ohne Elektromotor geliefert werden. Zur Bestellung siehe Installationshinweise und Artikelnummern.

Installationsdaten

Pumpe und Bypassventil

Filtertyp: Ruhiger Betrieb dank Flügelpumpe. Förderleistung: 15 l/min.

Anschlüsse: Eingang G½ (½" BSP). Ausgang G3⁄8 (3⁄8" BSP).

Bypassventil: Die Öffnung erfolgt bei etwa 1,5 bar. Im Bypassbetrieb wird die Flüssigkeit zum Pumpeneingang zurückgeleitet. Die Bypass-Flüssigkeit wird über den Eingang wieder zugeführt und läuft nicht durch den Filter. Der Bypass wird zugeschaltet, wenn das Element verschmutzt ist und ausgetauscht werden muss. Dieser Zustand wird von der optischen Anzeige angezeigt. Das Bypassventil könnte sich auch öffnen, wenn Fluide mit hoher Viskosität eingesetzt werden. Dadurch wird der Auslauf aus der Einheit effektiv reduziert.

Filter- und Verschmutzungsanzeige

Elementtyp: Schnell wechselbares Aufschraubelement, Zellulose, 10 µ. Bitte sicherstellen, dass bei stationärem Einbau ein Freiraum von 20 mm für den Elementwechsel vorhanden ist.

Optische Anzeige

Druckmessgerät mit grün/rot-Bereich. Wenn die Nadel sich im grünen Bereich befindet, läuft der Betrieb normal. Wenn die Nadel den roten Sektor erreicht, ermöglicht das Bypassventil den Ölrücklauf zum Pumpeneingang. Das Element muss dann ausgetauscht werden. Der Bypass ist vollständig geöffnet, wenn die Nadel sich extrem im roten Sektor befindet.

Geräuschpegel

Im Normalbetrieb erzeugt die Filtereinheit einen Geräuschpegel von etwa 65 dBA.

Parker Hannifin Hydraulic Filter Division Europe

Filtrationseinheit

Hydraulik-Servicegeräte

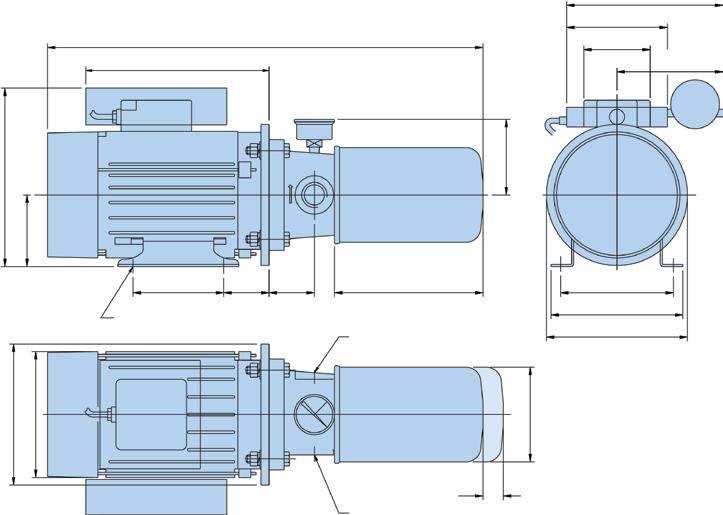

Detail im Querschnitt

Einbau- und Betriebshinweise

Die Filtereinheit eignet sich für Fluide auf Mineralbasis. Die maximale Viskosität beim Start beträgt 850 mm²/s, der Mindestwert der Viskosität liegt bei 8 mm²/s. Es ist zu beachten, dass der Wert von 850 mm²/s sich durch das Öffnen des Bypassventils verringert. Die Höchstbetriebstemperatur beträgt +90 °C.

Das Saugrohr sollte möglichst groß und kurz sein, damit der Eingangs-Differenzdruck auf das Minimum beschränkt wird. Es sollte einen Innendurchmesser von mindestens 12 mm haben.

Ein Saugkorb SE75111110 liegt allen Lieferungen bei und muss installiert werden. Sicherstellen, dass mindestens 75 mm Öl über dem Saugkorb vorhanden sind.

Das Auslassrohr sollte möglichst groß sein, damit kein unnötiger Gegendruck auftreten kann. Es sollte einen Innendurchmesser von mindestens 10 mm haben und immer unter dem Ölstand liegen, damit die Aufschäumung auf das Minimum beschränkt bleibt. Außerdem sollten die Eingangsund Ausgangsrohre möglichst weit auseinander liegen. Es empfiehlt sich, im Sinne des maximalen Ölumlaufs ein Leitblech zwischen Saug- und Rücklaufleitung anzubringen.

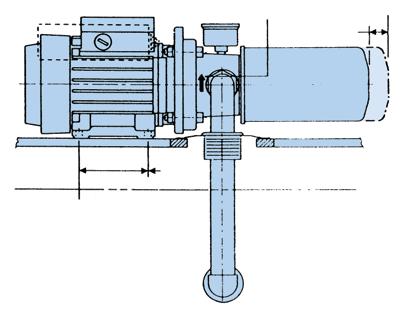

Einbaudetails – 2742

Die Filtereinheit kann auch ohne Elektromotor geliefert werden. Es kann jede Art von Motor mit identischem Aufbau, Flanschanschluss und gleicher Wellengröße verwendet werden (siehe Technische Informationen). Den Keil an der Welle des Elektromotors abnehmen. Es gibt vier Muttern und Schrauben M8 (1,25 mm), die lose angebracht geliefert werden. Das Pumpengehäuse wird vollständig mit einem Wellenadapter und internem Antriebsritzel geliefert.

Zur Anbringung der Pumpe am Elektromotor einfach den Mitnehmerstift in den Pumpenantriebsadapter einschieben und sicherstellen, dass das Ritzel in der Wellennut einrastet und der Führungszapfen richtig liegt. Die Montage durch Anbringen der vier Muttern, Schrauben und Unterlegscheiben abschließen.

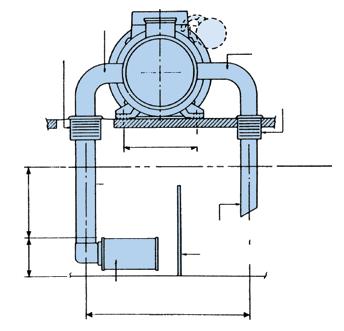

Idealer Einsatzbereich

4 Bohrungen Ø7 M6 für die Installation

Verschmutzungsanzeige

Grüner Bereich – Bypass geschlossen

Beginn des roten Bereichs – Bypass öffnet sich Extrembereich der roten Zone – Bypass vollständig geöffnet.

Bestelldaten

Standardprodukttabelle

Artikelnummer

Hinweis: Standardartikel sind ab Lager vorrätig

Filterpumpe mit Element 10µ nom., komplett mit 3-phasigem Elektromotor

(380/420/50 Hz H.E.F.C Klasse F) optische Anzeige

Filterpumpe mit Element 10µ nom., ohne Elektromotor (Lieferung mit 4 Muttern, Schrauben und Unterlegscheiben) optische Anzeige

Filterpumpe mit Element 10µ nom., komplett mit einphasigem Elektromotor

(220/50 Hz T.E.F.C Klasse F) optische Anzeige

Filterpumpe mit Element 10µ nom., komplett mit einphasigem Elektromotor

(110/50 Hz T.E.F.C Klasse F) optische Anzeige

5,92 Kg

1,50 Kg

6,20 Kg

6,20 Kg

MXR8550 (Nennwert 10 µ)
