DF2145 1405-fdhb500-DE

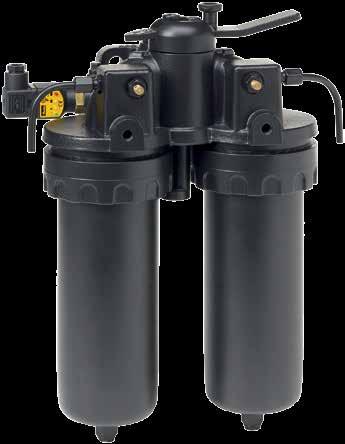

DF2145 Duplexfilter Max. 80 l/min - 30 bar

Doppelte Sicherheit für Treibstoff-, Schmier- und Hydraulikanlagen Duplex-Betrieb für doppelte Sicherheit und Dauerbetrieb. Mehrere Filtermedien verfügbar, vielfältige Einsatzbereiche. Eingebauter Anschluss mit Absperrhahn für einen Differenzdruckschalter. Stabiles Gusseisengehäuse mit einem Betriebsdruck von bis zu 30 bar. Für Blockeinbau geeignet.

Einsatzbereiche: • Dieselmotoren • Industrieschmieranlagen • Industrielle MitteldruckHydraulikanlagen

254

Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/DF2145 V.2

Technische Informationen Bypassventil: Standard ohne Bypass, optionaler Öffnungsdruck 3,5 bar Filtermaterial: • Glasfaser Microglass III • Umweltfreundliches Ecoglass III, keine Metallbestandteile Ecoglass III entspricht ISO14001.

• Reinigungsfähiges Drahtgewebe • Mit Harz imprägniertes Hochleistungszellstoffpapier, Nennwert 10 µm Differenzdruckanzeigen: Integrierter Anzeigenanschluss. Der Filter kann mit optischer, elektrischer oder elektronischer Anzeige für den Druckabfall ausgestattet werden. Einstellung 2,5 bar, andere Einstellungen auf Anfrage. Einzelheiten siehe Anzeigenoptionen in der Tabelle auf der Seite der Produktbeschreibungen und in Katalogabschnitt 4.

Fluidkompatibilität: Geeignet für den Einsatz mit normalen Hydraulik- und Schmierölen sowie leichten Brennstoffen (Diesel). Bei schweren Brennstoffen bitte Option P2 angeben (siehe Tabelle 8 der Produktbeschreibung), damit sichergestellt ist, dass die Filter mit Dokumentation gemäß PED 97/23/EU-Kategorie II geliefert werden. Bei anderen Fluiden bitte Kontakt zu Parker Filtration aufnehmen.

Duplexfilter: Umschaltventil mit Open-Center-Position. Mittels Griff sperrbar in beiden Endstellungen. Entlüftungsventile mit gesicherten Ausgängen auf beiden Seiten. Eingebauter Anzeigeanschluss mit Testverbindungen Betriebsdruck: Max. 30 bar Anschlüsse: Zwei Gewindetypen: G¾ oder M26 x 1,5. Die Anschlüsse am Flansch sind mit einem Stahlstopfen verschlossen.

Dichtungsmaterial: Fluoroelastomer Betriebstemperatur: -20 °C...+120 °C, mit Fluoroelastomer-Dichtungen, -20 °C...+160 °C, mit Drahtgewebeelementen und Fluoroelastomer-Dichtungen.

Gehäusematerial: Gusseisen (GJS) Gewicht: 15 kg Durchfluss (30 cSt): Bis 80 l/min (4,8 m3/h)

Anschluss AUS Anschluss EIN

AnzeigeTestventil

Anschluss EIN

Entlüftungsventile

Anschluss AUS

255

Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2 V.2/DF2145

DF2145 Druckabfallkurven ∆ p total = ∆ p Gehäuse + ∆ p Element Wenn das verwendete Medium eine von 30 cSt abweichende Viskosität hat, kann der Druckabfall über das Element hinweg wie folgt ermittelt werden: Betriebsviskosität ∆ p total = ∆ p Gehäuse + ∆ p Element x 30 cSt

Der empfohlene Wert für den anfänglichen Differenzdruck bei diesem Filtern liegt bei max. 1,0 bar.

Die ∆ p-Kurven werden bei 30 cSt gemessen.

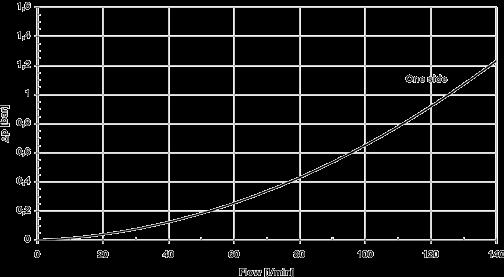

Gehäuse DF2145

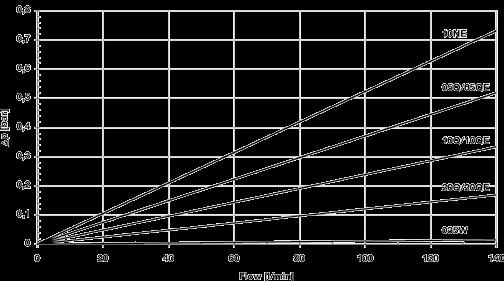

Elemente DF2145 Länge 2 Durchfluss [m3/h]

Durchfluss [m /h] 3

0

1

2

3

4

5

6

7

8

0

1

2

3

4

5

6

7

8

One side

Durchfluss [l/min]

Durchfluss [l/min]

ERSATZ-ELEMENTE MIT FLUOROELASTOMER-DICHTUNGEN Mediencode Glasfaser

Artikelnummer Microglass III

Ecoglass III

05Q/05QE

939011Q

939014Q

10Q/10QE

939012Q

939015Q

20Q/20QE

939013Q

939016Q

Zellulose (Eco) NE10

939017

Reinigungsfähiges Drahtgewebe 035W

939018

060W

939019

256

Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/DF2145 V.2

Bestellschlüssel Bestell-Konfigurator Code 1

Code 2

Code 3

Code 4

Code 5

Code 6

Code 7

Code 8

Code 5

Code 1

ANZEIGEN

FILTERSERIE Modell

CODE

Optionen

Duplexfilter

DF2145

Anzeigeanschluss verschlossen

P

Optische Anzeige

M3

Elektrische Anzeige

T1

Elektronische Anzeige (PNP, NO)

F1

Elektronische Anzeige (NPN, NO)

F2

Code 2

FILTERGRÖSSE Elementlänge Länge 2

CODE 2

CODE

Code 6 Code 3

BYPASSVENTIL

FILTERFEINHEIT Elementtyp

CODE

Microglass III

Bypass-/Anzeigeneinstellung

CODE

3,5 bar/2,5 bar

K

Kein Bypass / -

X

Glasfaser 5 µm

05Q

Glasfaser 10 µm

10Q

Code 7

Glasfaser 20 µm

20Q

FILTERANSCHLÜSSE

Ecoglass III

Anschlussgröße

CODE

Glasfaser 5 µm

05QE

G¾

G12

Glasfaser 10 µm

10QE

M26x1,5

M26

Glasfaser 20 µm

20QE

Code 8

Andere Medien Zellulose 10 µm (nom.) ECO

10NE

Reinigungsfähiges Drahtgewebe 35 µm

035W

Reinigungsfähiges Drahtgewebe 60 µm

060W

OPTIONEN Optionen

CODE

Mit Bypass

1

Ohne Bypass

2

Code 4

PED-Kategorie 2

P2

DICHTUNGEN

Werden mehrere Optionen ausgewählt, sind die oben aufgeführten Codes anzugeben.

Dichtungsmaterial Fluoroelastomer

CODE V

ERSATZTEILE Dichtungssätze (Fluoroelastomer)

CODE

Kompletter Dichtsatz (mit Ventilsspulendichtungen)

916045088

Service-Dichtsatz (mit Dichtungen für Glocke, Ablauf und Eco-Adapter)

916045093

ECO-Adapter Für Ecoglass III und 10NE-Elemente

911042096

Fett gedruckte Optionen sind Standard mit kürzeren Vorlaufzeiten.

257
