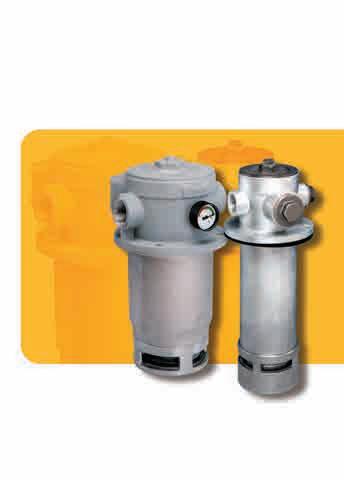

ATZ Serie Saugfilter 1405-fdhb500-DE

ATZ Serie

Saugfilter

Max. 300 I/min

Schutz benötigt wird

Kompakte und robuste Filterkonstruktion aus Gussaluminium

ATZ-Filter befinden sich unterhalb des Ölniveaus im Tank und bieten somit maximalen Schutz für die Pumpe der Hydraulikanlage. Die Vorfiltration findet mit Hilfe eines Magnetstabs statt. Der max. Durchfluss der ATZ Serie beträgt 300 l/min. Die ATZ Filterserie ist für industrielle Höchstleistungsbereiche und Tanks mit hohem Verschmutzungspotential konzipiert.

• Die Vorfiltration findet mit Hilfe eines Magnetstabs statt.

•Max. Durchfluss 300 l/min

•Die Strömungsrichtung von innen nach außen verhindert während des Elementwechsels die Rückkehr von verschmutztem Öl in die Anlage.

Wenn der bestmögliche

ATZ Serie Saugfilter

Merkmale und Nutzen

Merkmale

Konstruktion aus Gussaluminium

Integriertes Rückschlagventil

Magnetische Vorfilterung

Durchfluss von innen nach außen

Umfangreiche Optionen für Vakuummessgeräte

Typische Einsatzbereiche

Textilmaschinen Hydraulikwinden Systeme mit empfindlichen Pumpen Bohrgeräte

Vorteile

Kompakte und robuste, langlebige Konstruktion

Austauschbarkeit des Filterelements bei eingebautem Filter unter Ölniveau Eisenpartikel werden herausgefiltert, auch im Bypassbetrieb

Alle herausgefilterten Verschmutzungen verbleiben im Filterelement

Kontinuierliche Überwachung des Filterzustands

Nutzen

Geeignet für anspruchsvolle industrielle Einsatzbedingungen

Verbesserte Schutzfunktion auch für „High-Tech“-Pumpen Verbesserte Reinheit der Flüssigkeit Längere Standzeit des Filterelements

Keine Verschmutzung des Systems beim Austausch der Filterelemente

Geeignet für just-in-time Wartungsbedingungen

Sehr guter Schutz für Pumpen, wenn Verschmutzungsanzeige und Pumpenantrieb gekoppelt sind

Die ATZ Serie von Parker Filtration Tankanbau-Saugfilter

ATZ-Filter werden unter dem Füllstand des Behälters montiert und bieten maximalen Schutz für die Pumpe der Hydraulikanlage. Beim Ausbau des Filterelements schließt sich das Boden-Rückschlagventil automatisch und verhindert so jegliche Leckage. Die Vorfiltration findet mit Hilfe eines Magnetsatzes statt. Dank der Durchflussrichtung von innen nach außen kann verschmutztes Öl nicht zurück in das System gelangen. ATZ-Filter bewältigen einen Durchfluss von bis zu 300 l/min.

Parker Hannifin

Technische Daten

Betriebsdruck: Vakuum.

Filtertyp: Sauglfilter, horizontal auf der Tankseite angebracht.

Anschlüsse: Gewinde G11/2 (ISO 228) oder Flansch 2“ SAE-300PSI.

Filtergehäuse: Aluminium.

Dichtungsmaterial: Nitril, Neopren, Fluorelastomer.

Betriebstemperatur: Dichtungsmaterial Nitril: -40˚ bis +100 ˚C Dichtungsmaterial Fluoroelastomer: -20 ˚C bis +130 ˚C

Bypassventil: Nicht vorhanden.

Filterfeinheit:

Abhängig von Multipass-Test gemäß ISO 16889.

Ermüdungseigenschaften: Filtermedien können abgestützt werden, damit die optimale Ermüdungslebensdauer erreicht wird.

Filtermedien: Microglass III. 10 µ Zellulose und 40 µ Edelstahl.

Kollapsfestigkeit: 10 bar (ISO 2941).

Verschmutzungsanzeigen: 0,15 bar oder 0,30 bar (Vakuummessgerät). 125 - 250 VAC (LI-0, 5 A, Lr-2, 0 A) (elektrischer Vakuumschalter). 12 – 28 Vdc (Li-1, 0 A, Lr-3, 0 A) (elektrischer Vakuumschalter).

Eigenschaften: Leckagefreier Elementwechsel dank speziellem Bodenventil.

Filterelement: Element mit Endkappen aus Stahl.

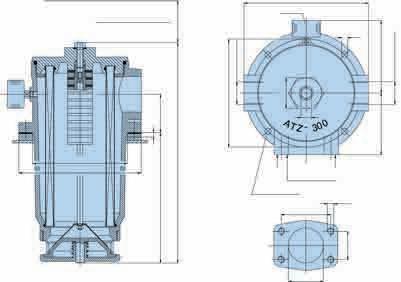

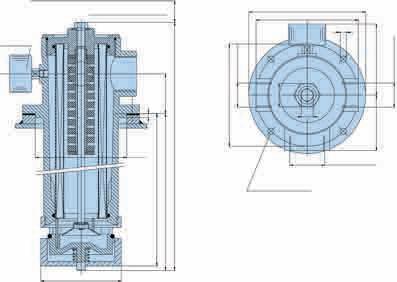

ATZ-300 ATZ-120 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

17 18 100 Ø28

ATZ-120 und ATZ-300 17 18

Ref. Anz. Beschreibung 1 1 Bolzen 2 1 Dichtring 3 1 Einbausatz 4 1 O-Ring 5 1 Filterelement 6 1 O-Ring 7 1 Filtergehäuse 8 1 Dichtung 9 1 O-Ring

AMP 6,3x8 Klemmen 80

8

24 A/F 13 A/F

Schutzkappe, doppelte Kabelführung für Kabel mit Durchmesser 1,7 bis 2,2 mm M10x1

NO Anschluss

Vakuumschalter Elektroschalter Einstellung-0,3 bar GewindeM10x1 SchaltertypNO ElektroanschlussAMP-Klemme 6,3 x 0,8 SchutzartIP54 (Klemme IP00) Leistung125 - 250 VAC (Li 0,5 A, Lr 2,0 A max) 12 - 28 Vdc (Li 1,0 A, Lr 3,0 A max) Code FMUV2VBMM10L

-0,3 bar = 4 psi Mindesgewindetiefe 10 mm ± 1 mm

Optische Anzeige Einstellung -0,3 bar Gewinde M10x1 Code FMUU2VBMM10L

ATZ Serie Saugfilter

Die Parker-Saugfilter vom Typ ATZ sind für den Einbau unterhalb des Ölstands vorgesehen. Die Filter verfügen über ein spezielles Bodenventil, das sich automatisch schließt, wenn der Filtereinbausatz aus dem Gehäuse entfernt wird. Somit kann der Elementwechsel leckagefrei unter dem Pegelstand stattfinden. Die Konstruktion basiert auf dem bewährten Parker Filter System.

∆p/Q-Kennlinien

ATZ 1-120 (G11/2) Leergehäuse

ATZ 300 (21/2 SAE Flansch) Leergehäuse

Durchfluss(USGPM)

∆ p (bar)

0,04

0,03

0,02

0,01

Durchfluss(USGPM) ∆ p (PSID)

035111318263134 816 0

0,05 0102030405060708090100110120130 Durchfluss(l/min)

ATZ120 Elementlänge 1

02Q 05Q 10Q 20Q ∆ p (bar)

0,15

02 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0406080100120140

0,73 0,29

0,44

212429 0,58 0,15

Durchfluss(USGPM) 0511263137 1621 ∆ p (PSID) 0

7,3

2,9 4,4

∆ p (bar)

0,04

Der empfohlene Anfangs-Differenzdruck von Saugfiltern liegt bei etwa 0,03 bar. Bei einer anderen Viskosität als 32 mm²/s kann der Druckabfall wie folgt ermittelt werden: Dp = (Dp32 x Mediumviskosität) / 32 mm²/s. Druckabfall für Filter und Element bei einer Viskosität von 32 mm²/s und einer Dichte von 0,87. 0

0,1

0,05

∆ p (bar) Durchfluss(l/min)

0,2 020406080100120140

0,03

0,02

26 0,01

0,05 Durchfluss(l/min)

0133953667992 0

0 050100150200250300350

ATZ300 Elementlänge 2

0,58

∆ p (bar) ∆ p (PSID)

0,29

0,73 0,44 0,15

0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 02Q 05Q 10Q 20Q

Durchfluss (USGPM) 0511263137 1621 ∆ p (PSID) 0

7,3

2,9 4,4

10,2 11,6 8,7 5,8 1,5 50100150200250300 Durchfluss(l/min)

ATZ300 Elementlänge 2 (Zellulose und Edelstahl)

2,9 2126

10C 040W 120W

2,18

1,5

10,2 11,6 8,7 5,8 1,5 Durchfluss(l/min) 0

Durchfluss(USGPM) 0511163137 ∆ p (PSID) 0

Durchfluss(USGPM) 01339537 26992 66

0,73

∆ p (bar) Durchfluss(l/min)

10C 120W

040W

ATZ120 Elementlänge 1 (Zellulose und Edelstahl) 0 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 050100150200250300350

Parker Hannifin

0,87

1,16 1,02 0,73 0,29 0,44

∆ p (PSID) 0 0,15

0,58

Hydraulic Filter Division Europe FDHB500DE V.2/ATZ

Code 7

Filteranschluss

Ausgang G1½" + 2 x G1" (nur für ATZ 1-120) 2½" SAE-3000 PSI +2 x G1½" (nur für ATZ 2-300)

Anzeige

Vakuummessgerät, Einstellung -0,15 bar, M10x1

Vakuummessgerät, Einstellung -0,3 bar, M10x1

Vakuumschalter 42 V, Einstellung -0,15 bar, NO, M10 x 1

Vakuumschalter 42 V, Einstellung -0,30 bar, NO, M10 x 1

Vakuumschalter 250 VAC, Einstellung -0,15 bar, NO/NC, M10 x 1

Vakuumschalter 250 VAC, Einstellung -0,30 bar, NO/NC, M10 x 1 Keine Verschmutzungsanzeige, nicht vorgebohrt Keine Verschmutzungsanzeige, Anschluss geschlossen Sonstige Einstellungen für Verschmutzungsanzeigen/Messgeräte

Code 5 Code G24 R48

Optionen für ATZ 1-120 1 x G1½" + 1 x G1" geschlossen Nicht geschlossen 1 x G1" rechts geschlossen 2 x G1" links und rechts geschlossen weitere

Optionen für ATZ 2-300 2½" SAE mit funktionslosem Gegenflansch Kein Gegenflansch weitere
