100P Serie
Hochdruckfilter
Merkmale und Nutzen
Merkmale
Hoher Betriebsdruck bis 414 bar
Durchfluss bis 1.000 l/min
Reversierventil optional
Lösbarer Glockendeckel
Filterelemente aus Microglass III
Vorteile
Robustes Gehäuse für härteste Einsatzbereiche geeignet
Druckfiltration auch für hohe Volumenströme
Rückströmung in Gegenrichtung möglich, Filterelement wird dabei umgangen
Nur der Boden der Filterglocke wird beim Wechsel des Filterelementes gelöst
Die mehrlagigen Filterelemente haben eine hohe Schmutzaufnahmekapazität
Drahtstützgewebe verhindert Faltenaufwurf und gewährleistet dauerhafte Leistungsfähigkeit
Nutzen
Zuverlässiger Dauerbetrieb in Einsatzbereichen mit offenen oder geschlossenen Kreisläufen
Hervorragender Schutz für PräzisionsMaschinen
Ideal für Einsatzbereiche, in denen eine Rückströmung auftreten kann
Einfach durchführbare Wartung
Hoher Leistungsstandard
Zuverlässige Leistung während der gesamten Lebensdauer des Filterelementes
Weniger Ausfallzeiten, hohe Lebensdauer des Filterelementes
Optische und elektrische Verschmutzungsanzeigen

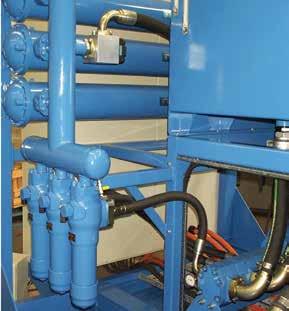

Typische Einsatzbereiche
Bohrgeräte
Industrieaggregate
Öl-/Gasindustrie
Flugsimulatoren
Prüfstände
Der Verschmutzungszustand des Filterelementes ist leicht erkennbar
Für jeden Einsatzfall die richtige Anzeige
Optimierte Filter-Lebensdauer vermeidet Bypassbetrieb
Systemgerecht konzipierte Elektroanschlüsse

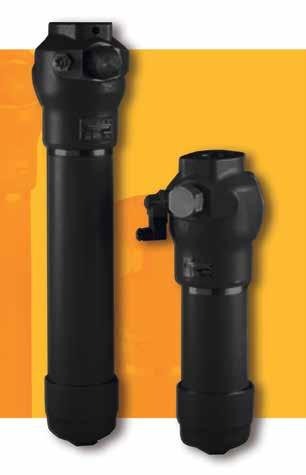

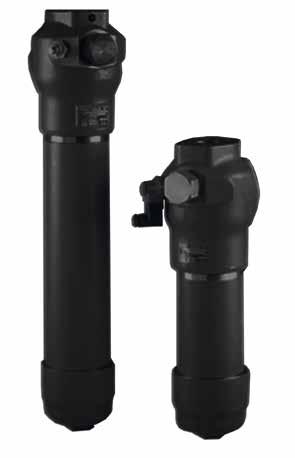

Die 100P Serie von Parker Filtration
Die 100P Serie ist zur Deckung der wachsenden Nachfrage nach Hochdruckfiltern mit einem Durchfluss bis 1.000 l/min bei einem Betriebsdruck bis 414 bar konzipiert.
Im Falle reversierender Durchflüsse stehen optional integrierte Reversierventile zur Verfügung. Dabei werden trotz Rückströmung Verunreinigungen zuverlässig verhindert. Beim Wechsel des Filterelements wird lediglich der Bodendeckel von der Filterglocke entfernt. Der Filter eignet sich auch ideal für Anwendungsbereiche, in denen der Platzbedarf ein wesentliches Kriterium ist. Das Filtermaterial in den Filterelementen besteht aus hochwertiger Microglass III Glasfaser.
138
Filter Division Europe FDHB500DE V.2/15P/30P
Parker Hannifin Hydraulic
V.2/100P
Technische Informationen
Betriebsdruck:
Zulässiger Höchstbetriebsdruck 414 bar.
Filtergehäuse auf Dauerfestigkeit getestet: 3*106 Zyklen 0-276 bar.
Anschlüsse:
Ein- und Ausgangsanschlüsse sind mit Innengewinde oder Flansch versehen.
Gewinde G11/2”, G2” (ISO 228/1), SAE 24, SAE 32. oder Flansche 11/2” SAE 6000, 2” SAE 6000, 11/2” SAE 6000-M, 2” SAE 6000-M.
*6000-M ist ein SAE-Modell mit entsprechendem metrischem Befestigungsgewinde.
Filtergehäuse:
Kopf aus Gusseisen (GSI).
Glocke extrudierter Stahl, höchstes Anzugsdrehmoment 200 Nm.
Dichtungsmaterial:
Nitril oder Fluorelastomer.
Betriebstemperatur:
Dichtungsmaterial Nitril: - 40 bis +100 °C
Dichtungsmaterial Fluoroelastomer: - 20 bis +120 °C.
Bypass-Ventil:
Öffnungsdruck 7,0 bar.
Optionen:
Das Reversierventil leitet Rückflüsse von Anschluss zu Anschluss.

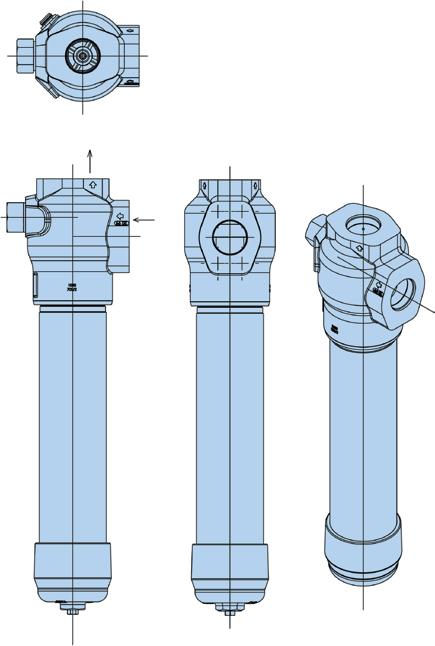

Installationsdetails
Filterelement:
Filterfeinheit:
Abhängig von Multipass-Test gemäß ISO 16889.
Dauerfestigkeit:
Elemente mit Abstützung für optimale Lebensdauer (ISO 3724).
Microglass III:
Epoxidbeschichtung als Abstützung des Metallgewebes, KompositEndkappen und Metallkern.
Kollapsfestigkeit 20 bar (ISO 2941).
Elemente mit hoher Kollapsfestigkeit:
Elemente mit hoher Kollapsfestigkeit lieferbar. Einzelheiten erfahren Sie von Parker Filtration.
Verschmutzungsanzeigen:
Anzeige des Differenzdrucks: 5,0 bar.
- optische Anzeige
- elektrische Anzeige
Gewicht (kg):
100P-1: 37 kg.
100P-2: 47 kg.
Verträglichkeit:
Geeignet für den Einsatz mit Mineral- und Bioölen und auch einigen Synthetikölen. Für andere Fluide bitte Rücksprache mit Parker Filtration.
Halterung Position 16
139

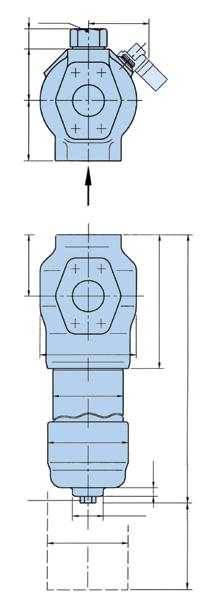

Europe FDHB500DE V.2/15P/30P 1 2 3/3A 3/3A 4 5 6 7 8 9 10 13 11 12 14 15 Ø169 Ø125 Ø145 Ø145 107,5 1058835 235 15 SAE 6 46 A/F Freiraum für Elementwechsel 330/580 L1=563 L2=813 100 55A/F
Parker Hannifin Hydraulic Filter Division

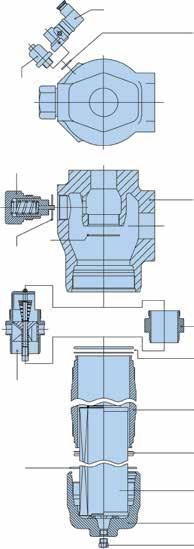

1 Filterkopf 2 Filterelement 3 Glockendichtung 3A Glocken-O-Ring 4 Glocke 5 Glockenboden 6 O-Ring Anzeige 7 Bypass-Satz
Optische Anzeige 9 Elektrische Anzeige 10 Bypass-O-Ring 11 Reversierventil 12 Adapter 13 Adapter/O-Ring
Glockenboden O-Ring 15 Ablass-Schraube 16 Halterung Typ H-Modell 1000 Stahl (Zinkbeschichtung) 188 138 100 EPDM 2,5 Ø125 70 3 30 8 13 3
8
14
V.2/100P M12x75(2x) (81.21.022.20)
Hinweis: Installationszeichnungen der Flansche SAE 11/2” und 2” erhalten Sie bei Parker auf Anfrage.
100P Serie
Hochdruckfilter
Weitere Informationen
∆p/Q-Kennlinien
Der empfohlene Wert für den anfänglichen Differenzdruck liegt bei maximal 2,3 bar. Wenn das verwendete Medium eine von 30 mm²/s abweichende Viskosität hat, kann der Differenzdruck wie folgt ermittelt werden: Gesamtwert Dp = Gehäuse Dph + (Element Dpe x Betriebsviskosität/30).
140 Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/15P/30P Schaltsymbol Filter mit Reversierventil Normalbetrieb Reversierbetrieb Ventilgehäuse Ventilgehäuse Ventilführung Führungsstift
Durchfluss (l/min) ∆ p (bar) 0 0,2 0,4 0,6 0,8 1 1,2 1,6 1,4 2 1,8 0100200300400500600700800 RFV Durchfluss (US GPM) 159 132 185 211 79106 26 053 ∆ p (PSID) 0 2,9 5,8 11,6 8,7 14,5 17,4 20,3 23,2 26,1 29 Normalgehäuse Durchfluss (l/min) ∆ p (bar) 0 0,2 0,4 0,6 0,8 1 1,2 1,6 1,4 2 1,8 0100200300400500600700800 Durchfluss (US GPM) 159 132 185 211 79106 26 053 ∆ p (PSID) 0 2,9 5,8 11,6 8,7 14,5 17,4 20,3 23,2 26,1 29 02Q 05Q 10Q 20Q 100P-1 Leergehäuse (G11/2”, SAE 24, SAE 11/2”) 100P-1 Elemente Durchfluss (l/min) ∆ p (bar) 0 0,2 0,4 0,6 0,8 1 1,2 1,6 1,4 2 1,8 01002003004005006007008009001000 RFV Durchfluss (US GPM) 159 132 211 185 238 264 79106 26 053 ∆ p (PSID) 0 2,9 5,8 11,6 8,7 14,5 17,4 20,3 23,2 26,1 29 Normalgehäuse Durchfluss (l/min) ∆ p (bar) 0 0,2 0,4 0,6 0,8 1 1,2 1,6 1,4 2 1,8 01002003004005006007008009001000 Durchfluss (US GPM) 159 132 211 185 238 264 79106 26 053 ∆ p (PSID) 0 2,9 5,8 11,6 8,7 14,5 17,4 20,3 23,2 26,1 29 02Q 05Q 10Q 20Q
100P-2 Leergehäuse (G2”, SAE 32, SAE 2”)
100P-2 Elemente
V.2/100P
Standardprodukttabelle
1074A.2HN70.FZ1220
Hinweis: Die mittels des nachstehenden Konfigurators wählbaren Filterversionen haben längere Vorlaufzeiten. Wenn möglich, treffen Sie Ihre Auswahl aus der obigen Tabelle.
Code 3
Wenn der Filter ein Bypass-Ventil besitzt, aber keine Anzeige, wird die Bypass-Einstellung durch einen Code vorgegeben.
Hinweis 1: Filter mit elektrischer Anzeige und ATEX Zulassung auf Anfrage Optische Anzeigen sind als Kategorie 2 klassifiziert (nicht elektrisches Equipment). Komplettfilter mit Endung EX werden mit einem speziellen Typenschild geliefert. Bei Fragen zur Klassifizierung der Produkte bitte Kontakt zu Parker Filtration aufnehmen.
bei einer Viskosität von 30 mm²/s
Farbcodierung (Hinweis auf Verfügbarkeit)
Durchschnitt Filtration-Beta-Verhältnis ß (ISO 16889) / Partikelgröße µm
% Leistung, auf der Grundlage des obigen Beta-Verhältnisses (ßx)
Hinweis: Standardartikel sind ab Lager vorrätig. Teilstandard Artikel sind innerhalb von 2-4 Wochen verfügbar. Verfügbarkeit anderer Codes auf Anfrage.
141 Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/15P/30P Code 8069000070 8061000013 84.47.265.01 Optionen Dichtungssatz (Nitril) Dichtungssatz (Fluoroelastomer) Befestigungsklammer Dichtsätze und Befestigungsklammer Option M4 T2 T3 T5 Artikelnummer 8060050033 8060070002 8060070007 8060070006 Verschmutzungsanzeigen Hinweis: Erklärung der Optionen siehe Code 5. 02Q 05Q 10Q 20Q Bestellschlüssel Code 1 2 Länge Länge 1 Länge 2 Elementlänge Code 2 Bestell-Konfigurator Code 1 100P Code 2 2 Code 3 10Q Code 4 B Code 5 M4 Code 6 M Code 7 F32 Code 8 1 Code B V Dichtungsmaterial Nitril Fluorelastomer Dichtungen Code 4 Bypass-Ventil 7,0 bar Bypass- und Anzeigeeinstellungen Anzeige 5,0 bar Code M Code 6 Code P M4 T2 T3 T4 T5 Anzeigenanschluss geschlossen Optische Anzeige Elektrische Anzeige Elektrische Anzeige mit roter LED 28 VDC, N.O. Elektrische Anzeige mit roter LED 110 VAC, N.O. Elektrische Anzeige mit roter LED 250 VAC, N.O. Verschmutzungsanzeigen Code 5 Code G24 G32 S24 S32 F24 auf Anfrage F32 auf Anfrage Anschlüsse Gewinde G 11/2 Gewinde G 2 Gewinde SAE 24 Gewinde SAE 32 SAE Flansch 11/2” 6000 SAE Flansch 11/2” 6000-M SAE Flansch 2” 6000 SAE Flansch 2” 6000-M Anschlüsse Code 7 Code 1 3 EX Optionen Standard Reversierventil Mit ATEX-Zulassung (Kategorie 2, nicht elektrische Geräte) Optionen Code 8 Code 100P Modell Großer HP-Filter, L-Anschluss Filterserie Code 1
Artikelnummer 100P105QBM4MF241 100P110QBM4MF241 100P120QBM4MF241 100P205QBM4MF321 100P210QBM4MF321 100P220QBM4MF321 ersetzt
1074A.2HN70.FZ1210
1074A.2HN70.FZ1230 1074A.2HN70.TZ2210 1074A.2HN70.TZ2220 1074A.2HN70.TZ2230 Durchfluss (l/min) 600 700 800 840 920 1000 Filterserie 100P 100P 100P 100P 100P 100P Elementlänge Länge 1 Länge 1 Länge 1 Länge 2 Länge 2 Länge 2 Filterfeinheit (µ) 5 10 20 5 10 20 Dichtungen Nitril Nitril Nitril Nitril Nitril Nitril Verschm.anzeige Optisch Optisch Optisch Optisch Optisch Optisch Bypassöffnungsdruck 7,0 bar 7,0 bar 7,0 bar 7,0 bar 7,0 bar 7,0 bar Anschluss SAE Flansch 1½” 6000 SAE Flansch 1½” 6000 SAE Flansch 1½” 6000 SAE Flansch 2” 6000 SAE Flansch 2” 6000 SAE Flansch 2” 6000
Code 02Q 05Q 10Q 20Q Ersatzelemente mit Nitril-Dichtungen Länge 1 939060Q 939061Q 939062Q 939063Q Länge 2 939064Q 939065Q 939066Q 939067Q Filteranschlussgröße 100P-1, 11/2" 100P-2, 2" Durchfluss (l/min)
02Q 540 700 05Q 600 840 10Q 700 920 20Q 800 1000
[c] ßx(c)=2 50,0%-6 Filterfeinheit Code ßx(c)=10 90,0%6 11 ßx(c)=75 98,7%4,5 8,5 17 ßx(c)=100 99,0%5 9 18 ßx(c)=200 99,5%6 10 20 ßx(c)=1000 99,9% 4,5 7 12 22 EinwegMicroglass III
Elementmedien Microglass III Element 20Q 10Q 05Q 02Q Glasfaser Media code Filterfeinheit Standard Standard mit LEIF ® oder ECO-Element Teilstandard Kein Standard 123 123 123 123
V.2/100P
Ersatzelemente 939061Q 939062Q 939063Q 939065Q 939066Q 939067Q ersetzt 1070Z121A 1070Z122A 1070Z123A 1070Z221A 1070Z222A 1070Z223A
