Hi-Drive-Reihe 1110-190-141017N4-DE

Hi-Drive Reihe

Flexibler Servoantrieb

ACHTUNG — VERANTWORTUNG DES ANWENDERS

VERSAGEN ODER UNSACHGEMÄßE AUSWAHL ODER UNSACHGEMÄßE VERWENDUNG DER HIERIN BESCHRIEBENEN

PRODUKTE ODER ZUGEHÖRIGER TEILE KÖNNEN TOD, VERLETZUNGEN VON PERSONEN ODER SACHSCHÄDEN VERURSACHEN.

• Dieses Dokument und andere Informationen von der Parker-Hannifin Corporation, seinen Tochtergesellschaften und Vertragshändlern enthalten Produkt- oder Systemoptionen zur weiteren Untersuchung durch Anwender mit technischen Kenntnissen.

• Der Anwender ist durch eigene Untersuchung und Prüfung allein dafür verantwortlich, die endgültige Auswahl des Systems und der Komponenten zu treffen und sich zu vergewissern, dass alle Leistungs-, Dauerfestigkeits-, Wartungs-, Sicherheits- und Warnanforderungen der Anwendung erfüllt werden. Der Anwender muss alle Aspekte der Anwendung genau untersuchen, geltenden Industrienormen folgen und die Informationen in Bezug auf das Produkt im aktuellen Produktkatalog sowie alle anderen Unterlagen, die von Parker oder seinen Tochtergesellschaften oder Vertragshändlern bereitgestellt werden, zu beachten.

• Soweit Parker oder seine Tochtergesellschaften oder Vertragshändler Komponenten oder Systemoptionen basierend auf technischen Daten oder Spezifikationen liefern, die vom Anwender beigestellt wurden, ist der Anwender dafür verantwortlich festzustellen, dass diese technischen Daten und Spezifikationen für alle Anwendungen und vernünftigerweise vorhersehbaren Verwendungszwecke der Komponenten oder Systeme geeignet sind und ausreichen.

Parker Hannifin

- Der Weltmarktführer für Bewegungs- und Steuerungstechnik

Ein Weltklassespieler auf einer lokalen Bühne

Globale Produktentwicklung

Parker hat mehr als 40 Jahre Erfahrung in der Entwicklung und Fertigung von Antrieben, Steuerungen, Motoren und Mechanik. Mit engagierten, global arbeitenden Produktentwicklungsteams nutzt Parker das Technologie Know-How und die Erfahrung der Entwicklerteams in Europa, Nordamerika und Asien.

Anwendungskompetenz vor Ort

Parker verfügt über lokale Entwicklungskapazitäten zur optimalen Anpassung unserer Produkte und Technologien an die Bedürfnisse der Kunden.

Fertigung nach Kundenbedarf

Um in den globalen Märkten auch zukünftig bestehen zu können, hat sich Parker verpflichtet, den steigenden Anforderungen stets gerecht zu werden. Optimierte Fertigungsmethoden und das Streben nach ständiger Verbesserung kennzeichnen die Fertigung von Parker. Wir messen uns daran, inwieweit wir den Erwartungen unserer Kunden in den Bereichen Qualität und Liefertreue entsprechen. Um diesen Erwartungen immer gerecht werden zu können, investieren wir kontinuierlich in unsere Fertigungsstandorte in Europa, Nordamerika und Asien.

Lokale Fertigung und Support in Europa

Ein Netzwerk engagierter Verkaufsteams und autorisierter Fachhändler bietet Beratung und garantiert lokalen technischen Support.

Die Kontaktdaten der Verkaufsbüros finden Sie auf der Rückseite dieses Dokuments oder Sie besuchen unsere Website: www.parker.com

Fertigungsstandorte weltweit

Europa

Littlehampton, Großbritannien

Dijon, Frankreich

Offenburg, Deutschland

Mailand, Italien

Asien

Shanghai, China

Chennai, Indien

Nordamerika

Rohnert Park, Kalifornien

Irwin, Pennsylvania

Wadsworth, Ohio

Charlotte, North Carolina

New Ulm, Minnesota

Fertigung Parker Verkaufsbüros Händler

Offenburg, Deutschland

Littlehampton, Großbritannien

Mailand, Italien

Dijon, Frankreich

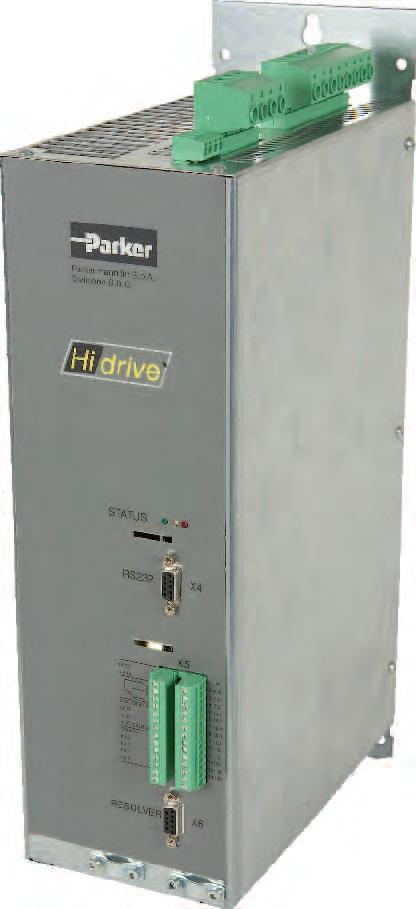

Flexibler Servoantrieb - Hi-Drive

Übersicht

Beschreibung

Hi‑Drive ist ein volldigitaler Antrieb für bürstenlose Motoren von 2 bis 450 A bei einer Versorgung von 230 VAC bzw. 480 VAC. Hi‑Drive kann Asynchronmotoren steuern und ist besonders für Bereiche, die hohe Präzision, Genauigkeit, Leistung, Feldbus Anschlussmöglichkeiten und kundenspezifische Anwendungen erfordern, geeignet.

Hi‑Drive verfügt über etliche integrierte Bewegungssteuerungsfunktionen, wie z.B. Strom , Momenten und Geschwindigkeitsregelung, Positionieren mit trapezförmigen Profilen, digitale Sperre mit variabler Übersetzungs und Phasenkorrektur, elektronische Kurvenscheibe, Echtzeitmodus, S Rampenpositionierung, Homing Funktionen und Positionserfassung.

Durch eine Achskarte mit Power PC 400 MHz Mikroprozessor, der bis zu 32 interpolierte Achsen über CANopen DS402 steuer n kann, lässt sich die Funktionalität des Hi‑Drive erhöhen. Hi‑Drive eignet sich sowohl für sehr einfache als auch für extrem komplexe Anwendungen wie z.B.: Druckmaschinen, Holz und Metall bearbeitungsmaschinen, Materialzuführung, Palettierer, Anwendungen mit verschiedenen interpolierten Achsen und Roboter.

Merkmale

• Strom-, Momenten- und Geschwindigkeitsregelung

• Positionierer mit trapezförmigem Profil und S-Rampen

• Digitale Sperre mit variabler Übersetzung und Phasenkorrektur

• Elektronische Kurvenscheibe

• Konfigurierbarer Feedbackeingang

• Konfigurierbarer zweiter Encodereingang

• Feldbus RS232, RS422/485, SBCCan, EtherCAT, CANopen DS402

• DC Bus Verbindung zum Klemmenbrett möglich (ein- oder dreiphasig)

• Eingebauter Bremswiderstand (bis 45 A)

• Optionales Sicherheitsrelais KAT.3 EN 954-1

• Integrierter EMI-Filter (bis 130 A)

• Eingebaute dreiphasige Leitungsdrossel (75...55 A)

Technische Daten - Übersicht

Einsatzbereiche

Bahnsteuerung eines 6­Achsen Vertikalroboters

Hierbei handelt es sich um einen 6 Achsen Vertikalroboter, der einen Globus antreibt, damit ein Laserpointer auf eine bestimmte Stadt zeigt, die am Bedienpult oder einer anderen Bedienschnittstelle ausgewählt wurde. Die Anwendung verfügt über sechs Servoantriebe, die von einer Controller Karte, die in einen der Antriebe integriert ist, angesteuert werden. In dieser Karte findet die Interpolation und Transformation der Roboterkoordinaten statt. Die Daten für den optimalen Weg werden zu definierten Zeiten mit Hilfe des Sync Protokolls über CANopen (DSP402 Profil) an die einzelnen Achsen übertragen. Um eine gleichförmige Bewegung zu erreichen, überträgt die Controller Karte zusammen mit den optimalen Bewegungsdaten auch die Sollgeschwindigkeit. So kann jeder Servoantrieb intern eine kubische Interpolation der empfangenen Daten durchführen. Zusätzlich werden die tatsächlichen Bewegungsdaten bei jedem Sync von den Teilnehmern zurückgemeldet.

Ein Industrie PC dient als Benutzerschnittstelle. Der Benutzer wählt am PC die gewünschte Stadt in einer grafischen Darstellung des Globen aus und gibt die Start/Stop Befehle.

CANopen A

SLVD‑N

HMI

Hi‑Drives

Parker servo motors

RS232 Controller

Technische Merkmale

Technische Daten

Umgebungsbedingungen

Temperaturbereich

Zulässige Feuchtebeanspruchung

Aufstellhöhe

Standards und Konformität

Betriebstemperatur 0...45 °C

<85 %, keine Betauung

1000 m ü. NN (mit 1,5 % Leistungsreduzierung pro 100 m)

IP20

Entsprechend Direktive 89/336/EEC nach der Norm

• EN 61800-3 (Umgebung I° und II°) mit integriertem Filter, wo verfügbar/A11

• Elektromagnetische Verträglichkeit

Entsprechend Direktive 73/23/EEC nach der Niederspannungsnorm

• EN 50178 (Niederspannungsrichtlinie)

• EN 60204-1

• EN 61800-2

• EN 61800-5-1

Sicherheitstechnik

UL (optional)

ATEX

EN 954-1/ISO 13849-1 (optionales Sicherheitsrelais)

• UL508C (USA)

• CSA 22.2 Nr. 14-05 (kanadisch)

• CE Kennzeichnung

für Gebrauch in oder in Verbindung mit potentiell explosionsgefährdeten Umgebungen

Anschlussbild

Motor

Verbindung Feldbus RS232 ­ PC

Motor Resolvereingang

Versorgungsspannung / DC Bus / dynamisches Bremsen Bremsmodul

• 5 optoisolierte digitale Eingänge 24 VDC

• 2 optoisolierte digitale Ausgänge 24 VDC

• 1 digitaler Relais-Ausgang (neutral)

• 2 differentielle Analogreferenz (±10 V)

• 2 analoge Ausgänge (±10 V)

Konfigurierbarer Encodereingang

RS482/485 Schnittstelle

Hilfsencoder Eingang RS422

Encoderausgang

Konfigurierbare CAN­Schnittstelle (2 Ports)

Zubehör und Optionen

Keypad SK161

Optionales Keypad, Schriftgröße 2x6 mit Upload/Download Funktionen (Port RS232)

Kabel

• Resolverkabel

• Inkrementalencoderkabel

• Absolutwertgeber EnDat + SinCos Kabel

• Absolutwertgeber Hiperface + SinCos Kabel

• Encoder SinCos Kabel

• Motorkabel

• Servoventilationskabel

Feldbusse

Der Antrieb Hi-Drive ist durch den Einsatz der gebräuchlichsten Feldbusse sehr vielseitig. Der EtherCAT-Bus, der auf dem Branchenstandard Ethernet basiert, wurde als Option im Hi-Drive implementiert, um die Kapazitäten eines Industrie-PCs am besten nutzen zu können.

• EtherCAT

• CANopen (DS402)

• Profibus DP

• Sercos

• SBCCan (Standard)

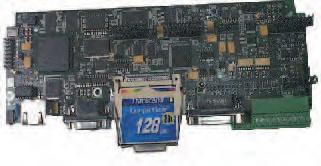

Achssteuerung

Hochleistungs­Achssteuerung

Diese Karte ist eine Achssteuerung, die zur Verbesserung der Servoantriebsleistung in den Hi-Drive integriert werden kann.

Die Karte kann mit geringer Stromaufnahme Bewegungsabläufe auf "n" interpolierten Achsen erzeugen, wobei die Slave-Achse über CANopen DSP402 gesteuert wird.

Die Karte kann sowohl lokale E/A als auch Fer n-E/A über Feldbus verwalten und kann über Ethernet TCP/IP mit dem Firmennetzwerk oder allen HMI`s verbunden werden. Sie ist mit einem OPC Server ausgestattet. Außerdem verfügt sie über ein multitaskingfähiges Echtzeit-Betriebssystem und kann mit Standard Programmier- und Bewegungssteuerungssprachen programmiert werden.

• Power PC 400 MHz Mikroprozessor

• Echtzeit Multitasking RTE-Betriebssystem

• Zyklustasks, Ereignissteuerung und Hintergrund

• Interpolation von bis zu 32 Achsen für CPU

• CANopen DS402 Kommunikationskanäle

• Große Auswahl an Funktionsbausteinen

• 64 MB RAM, 128 MB Einsteckkarte und 128 kB EEPROM

• RS232, RS485 und Ethernet

Programmiersprache

Strukturierter Text für Bewegungssteuerungsfunktionen

Kontaktplan zur Programmierung von Maschinenzyklen

ISO zur Programmierung von Werkzeugmaschinen

RHLL zur Programmierung von Robotern

Serielle Verbindung zu RS422/485 Programming Minigun

Serielle Verbindung zu RS232 Modem für Onlineservice

"Gerät .." kann jedes Gerät mit CANopen-Schnittstelle sein

Programmierung Onlineservice

Kommunikation mit weiteren Steuerungen Kommunikation mit HMI OPC server SCADA

Software

MotionWiz und LogicLab

Mit der kostenlosen MotionWiz Konfigurationssoftware können Sie das Hi-Drive System mit wenigen Mausklicks konfigurieren. Der MotionWiz verfügt über eine einfache, benutzerfreundliche Schnittstelle für schnelle Installation, Optimierung und Diagnose. Um die Konfiguration zu vereinfachen hat der MotionWiz eine typische Windows® Benutzeroberfläche mit Dialogfenstern und Werkzeugleisten. Der MotionWiz kann sowohl im Online-Modus, direkt am Gerät oder im Offline-Modus über einen FernPC benutzt werden. In diesem Fall, kann die individuelle Konfiguration anschließend auf die Maschine übertragen werden.

Um die Konfiguration von Systemen mit mehreren Achsen verschiedener Größen in der gleichen Betriebsart zu vereinfachen, kann der MotionWiz die Maschinenkonfiguration beibehalten und nur die Auswahl des Motortyps anpassen. Der MotionWiz Konfigurator enthält eine Bibliothek mit den Daten aller Parker Standardmotoren.

Der MotionWiz verfügt über eine integrierte "picoPLC", eine in den Standardsprachen programmierbare SPS-Umgebung. PicoPLC ermöglicht die externe Kommunikation des Antriebs und die Ausführung von Funktionssequenzen. Sollte die Kundenapplikation zusätzliche Rechnerkapazität benötigen, gibt es eine Optionskarte, die mit SPS-Befehlen nach IEC61131-3 programmiert werden kann.

Hi‑Drive Bestellschlüssel

Bestellschlüssel

Hi-Drive 123 4 5 67 8910

Bestellbeispiel HIDX2SSPE5C2RM

1Gerätefamilie

HID Servoantrieb

2Version

Leeres Feld Standard Version

X Geräteversion ATEX

3Gerätestrom (Nennstrom effektiv)

2 A

16 A

25 A

35 A 45 45 A 75 75 A 100 100 A

130 130 A

250 250 A

450 450 A

4Protokoll

S SBCCan (Standard)

D CANopen (DS402)

5Zweiter Encodereingang

S für SinCos - 1 Vss Signal

E für digitale Signale nach Vervierfachung - RS422

H für SinCos Signal + Hallsensor

6Y1­Optionskarten für Slot 1

Leeres Feld ohne Option

P Profibus DP

I E/A-Option (8 digitale Ein-,+8 digitale Ausgänge)

7Y2­Optionskarten für Slot 2

Leeres Feld ohne Option

E5 EtherCAT

8Y3­Optionskarten für Slot 3

Leeres Feld ohne Option

C Achssteuerung, ohne Compact Flash

C1 Achskarte bis 1,5 Achsen (mit CANopen DS402)

C2 Achskarte bis 4 Achsen (mit CANopen DS402)

C3 Achskarte bis 32 Achsen (mit CANopen DS402)

9Sicherheitstechnik

Leeres Feld ohne Option

R Integriertes Sicherheitsrelais Kat. 3 nach EN 954-1

10Arbeitsspeicher

Leeres Feld ohne Option

M Speicher für gepufferte Variablen
