Portofolio Arsitektur Part 1 - Dawud Al Ubaidah

Studio Project

Putih Hotel

(Perancangan Arsitektur 3)

Hotel Bintang Tiga

Golden Patra

(Perancangan Arsitektur 4)

Sport Center

Corner Golden World

(Perancangan Arsitektur 5)

Golden Park

(Perancangan Arsitektur 6

Transit Oriented Development

Tangsel Islamic Center

Akhir)

Other Studio Project

Growth

Cluster (Arsitektur Kota)

Handwrite Studio Project

JABOTOLAO

(Perancangan Arsitektur 2)

Plataran Villa

(Perancangan Arsitektur 1)

Rumah Tinggal dan Rumah Inap Villa Resort

Rumah Tumbuh kawasan cluster

Industri pariwisata merupakan salah satu sektor non migas yang memiliki peluang untuk berkembang di masa depan Indonesia yang dikenal dengan keindahan alamnya juga turut mengambil peluang tersebut untuk meningkatkan perekonomian negara Untuk itu diperlukan

berbagai persiapan dan kelengkapan fasilitas yang mendukung

pengembangan pariwisata di Indonesia dengan target pasar adalah

kalangan wisatawan domestic maupun manca negara Hotel resort dan villa merupakan salah satu fasilitas pariwisata yang potensial untuk dikembangkan Sebuah Perusahaan Swasta Nasional bermaksud membangun sebuah hotel dan villa berbintang 3 di Kawasan Bogor pada

lahan berkontur. Adapun fasilitas dalam Hotel resort dan villa ini adalah 4 tipe unit kamar hotel dan 2 tipe villa dengan sarana penunjang

Putih Hotel

Mata Kuliah : Studio Perancangan Arsitektur III

Dosen : Dr. Ir. Primi Artiningrum, M.Arch

Lokasi Desa Cilember, Cisarua, Bogor

Luas Lahan 6 000 m2

Scan untuk melihat animasi

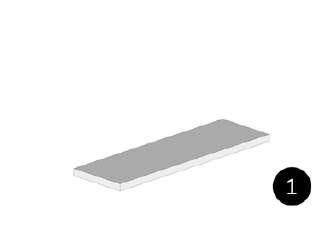

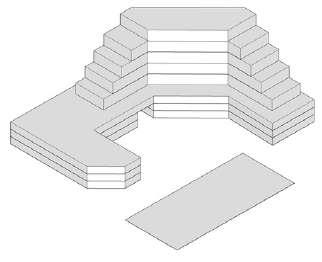

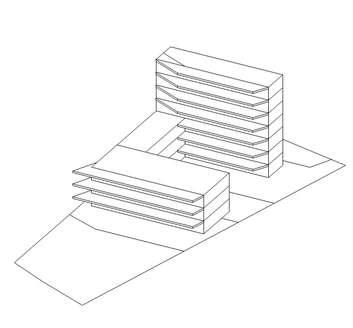

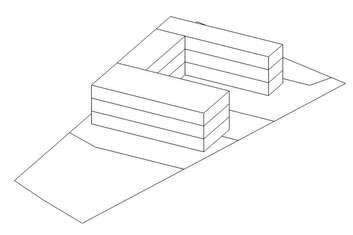

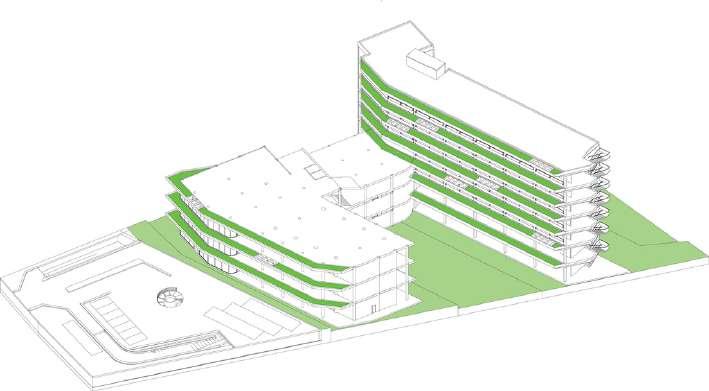

Gubahan Masa

Hasil akhir gubahan masa

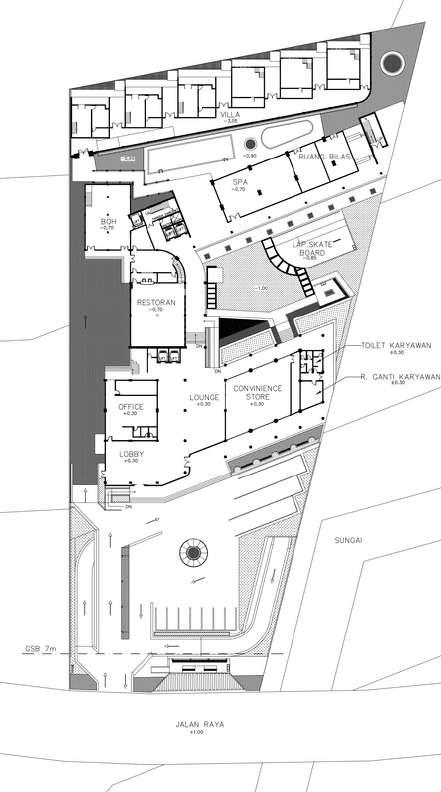

Block Plan

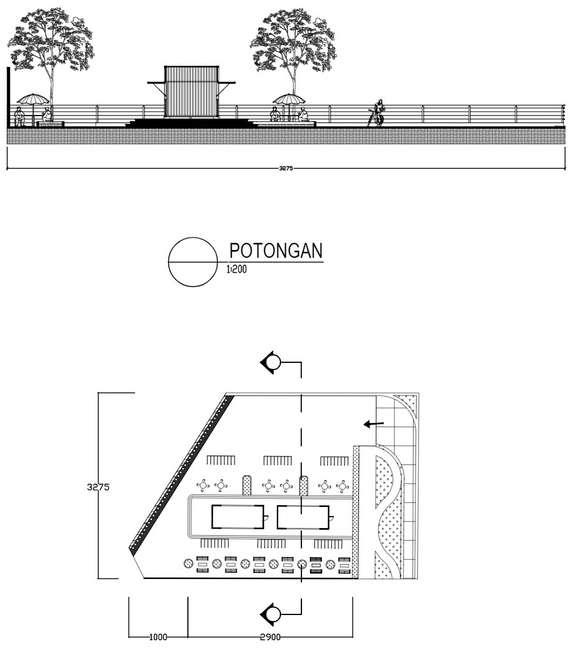

Potongan

Halte Sarana turun dari transportasi umum

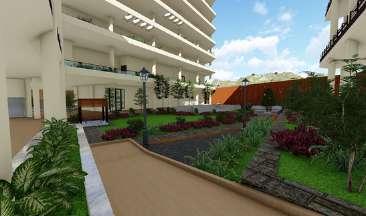

Inner Court Taman terbuka publik

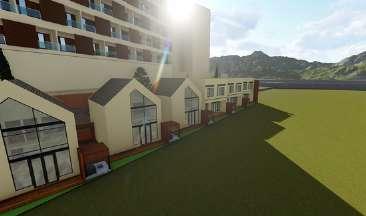

Bungalow Penginapan kecil dengan teras

Mini Market

Toko swalayan dalam bangunan

Akomondasi Unit kamar sewa

Lounge

Tempat menunggu dengan mini bar

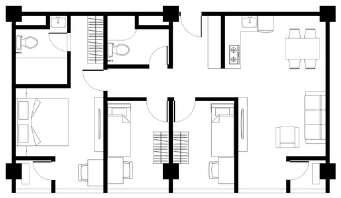

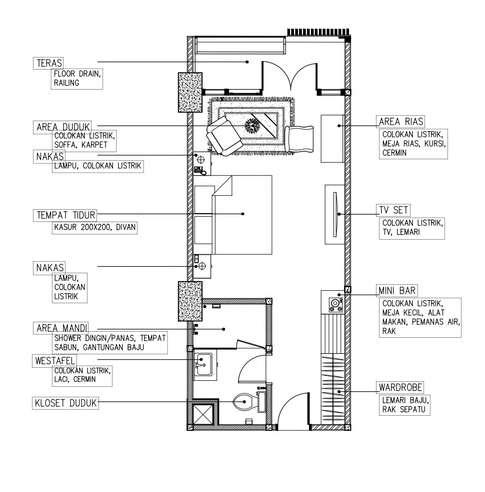

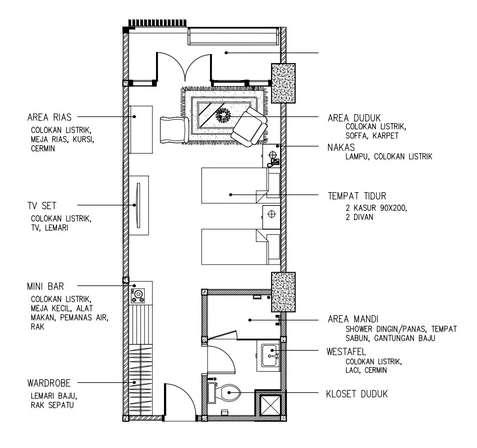

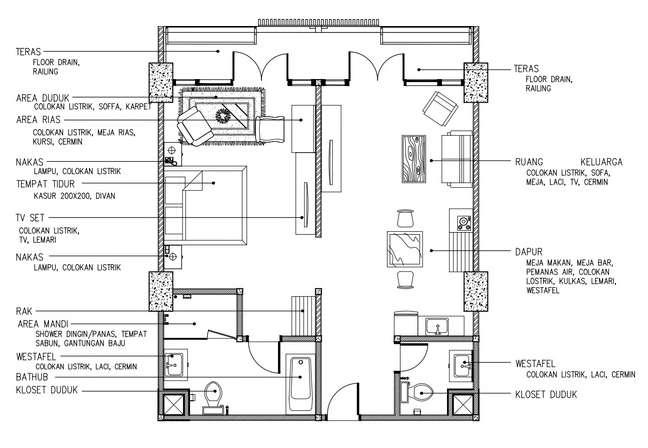

Unit kamar tipe Twin

Unit kamar tipe Suite

Unit kamar tipe Single

Unit kamar tipe Connecting Door

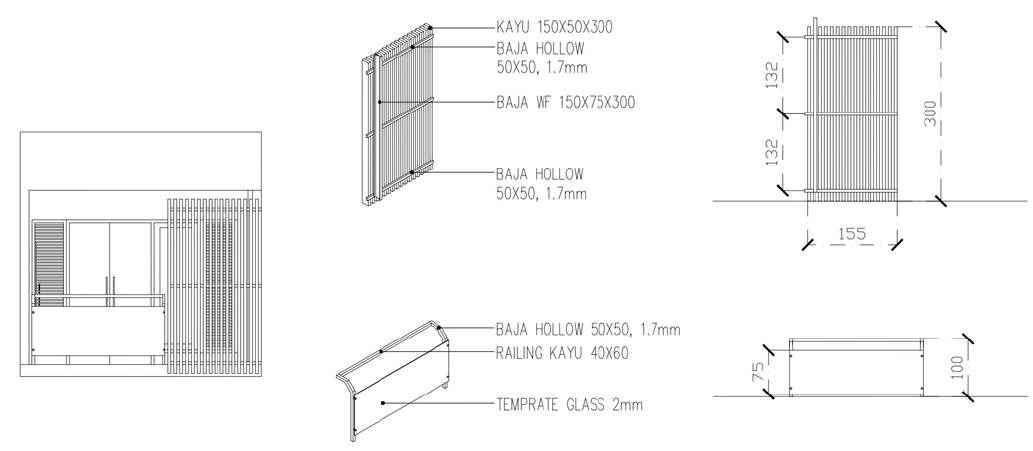

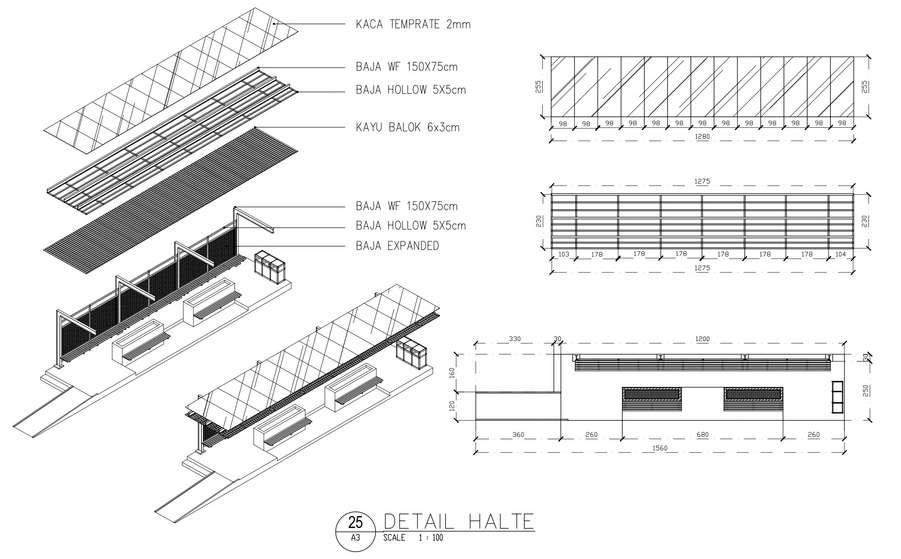

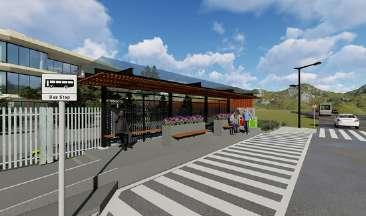

Detail Halte

Detail Fasad Kamar

Kawasan perumahan yang dibangun oleh pengembang swasta berskala besar perlu dilengkapi dengan berbagai fasilitas umum untuk menunjang aktifitas warganya, salah satunya berupa sport center. Tantangan perancangan pada kasus kali ini yaitu membuat kawasan komersil yang dapat menjadi daya tarik masyarakat selain untuk berolah raga, juga untuk kegiatan formal dan wisata dengan berbagai sarana penunjang. Kawasan ini memiliki berbagai fasilitas diantaranya lapangan bulu tangkis indoor, lapangan basket indoor, area tenis meja indoor, sarana fitnes, sauna, kolam renang berskala olympic dan anak-anak, lapangan tenis out door, lapangan tenis outdoor, retail , serta gedung serbaguna Tantangan struktur berupa bentang lebar diterapkan pada perancangan kali ini.

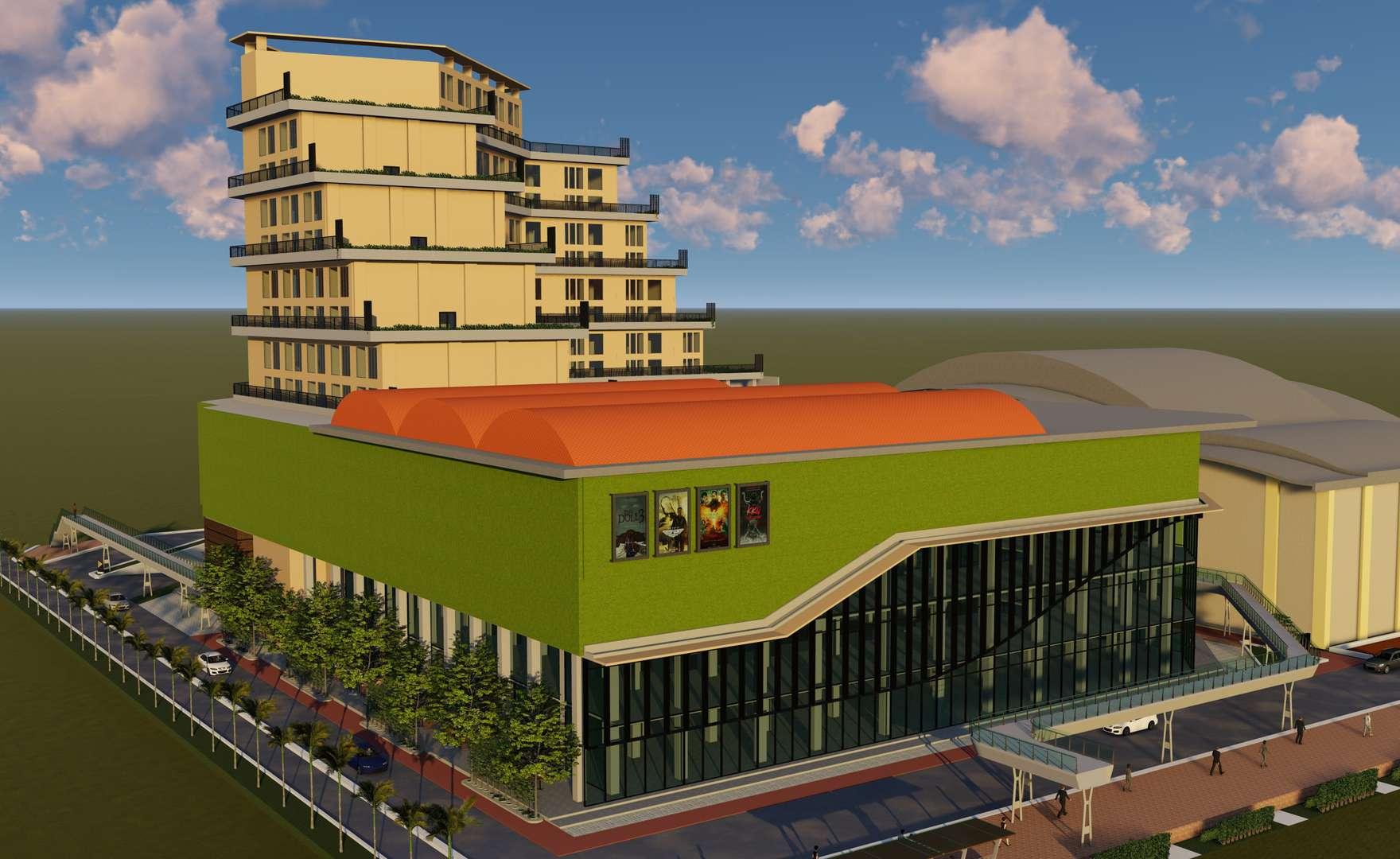

Golden Patra

Mata Kuliah : Studio Perancangan Arsitektur IV

Dosen Utama : Dr Ir Tin Budi Utami, MT

Dosen Pembimbing : Nasrudin, ST

bit.ly/golden patra

Scan untuk melihat animasi

Lokasi JalanPantai Mutiara, Jakarta Utara

Luas Lahan 40.000 m2

Konsep Bangunan

Analisa View

Utara : Pantai Mutiara

Barat : Oceano Foottball

Selatan : Apartemen Menara Mariana Condominium

Timur : Perumahan Pantai Mutiara

Area yang mendapat view keluar terbaik disebelah utara , yaitu Pantai Mutiara

Tanggapan

Gedung Serba Guna diarahkan menuju view pantai dengan bukaan yang lebar

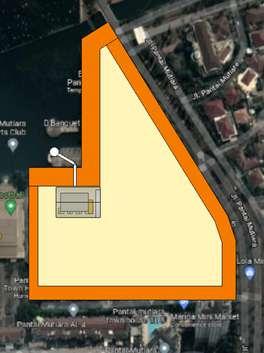

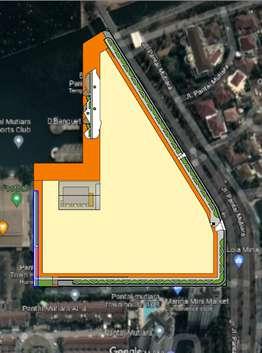

Analisa Batas Tapak

Utara : Pantai Mutiara

Barat : Sub Jalan Pantai Mutiara dan oceano football

Selatan : Sub Jalan Pantai Mutiara dan Apartement

Menara Marina

Timur : Jalan Utama Pantai Mutiara

Tanggapan

Dibuatkan tempat duduk-dukuk untuk menikmati sunset. Barat site tidak diberi dinding, melainkan menjadi titik temu antara oceana football dengan GSG Batas tapak antar Gedung bisa dimanfaatkan sebagaia titik temu

Analisa Matahari

Barat dan utara tapak cenderung mendapat panas matahari berlebih

Tanggapan

Orientasi kolam renang menghadap utara selatan

Dibuatkan sun shading pada barat bangunan

Dibuatkan bukaan dan void pada sisi barat bangunan

Atap Lapangan Indoor dibuat bukaan kearah timur

Orientasi lapangan tenis outdoorutara selatan

Analisa Angin

Tanggapan

Pemberian pohon yang cucup besar untuk memecah angn

Penempatan ruang gym di lt 2 secara tertutup untuk mencegah angin berlebih

Konfigurasi ruang dibuat memanjang karena dianggap efektif

Pemberian pohon di sekitar laapangan outdoor untuk memecah angn

Analisa Kebisingan

Tanggapan

Penempatan bangunan yang bising dengan jarak yang cukup jauh

Pemberian Pepohonan di sepanjang jalan Pantai Mutiara

Analisa Sirkulasi

Tanggapan

Pemisahan entrance antara kendaraan motor dan mobil Pintu Keluar dibuat disebelah selatan mengikuti sub Jalan Pantai Mutiara

Retail, toko souvenir, minimarket dibuat memanjang agar membentuk pola sirkulasi yang sedehana sehingga memudahkan pengunjung untuk menjangkau tempat yang dituju

Dibuatkan entrance laut untuk pengunjung yang datang menggunakan speadboat

Dibuatkan Pintu khusus menuju gedung serba guna dengan sistem buka tutup

Konsep Bangunan

Analisa Visibilitas

Tanggapan

Massa bangunan dibuat dua lantai dengan ruang gym

diatasnya agar terlihat ciri khas sport center

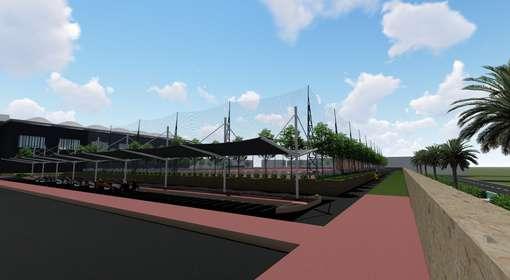

Lapangan tenis outdoor diaharapkan mencuri

perhatian pengguna jalan Ketika melintasi jalan utama pantai mutiara

Analisa Ruang Luar

Tanggapan

Dibuatkan mini caffe outdoor dengan view laut untuk menjadi daya tarik kawasan

Kawasan kolam renang dibuat atraktif dengan dilengkapi area dudk-duduk dan area bermain pasir

Dibuatkan Jogging track, trotoar, dan jalur pesepeda pada tepi jalan

Dibuatkan panggung resepsi dengan view laut sehingga meningkatkan daya tarik

Analisa Sigange

Tanggapan

Pemberian signage pada kawasan dengan memperhatikan Visibility, Readibility, Noticeability, Legibility, Proper Material

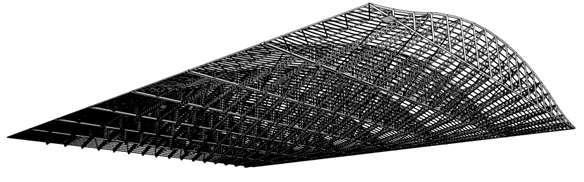

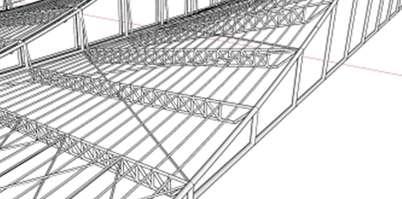

Analisa Struktur

Struktur Truss terdiri dari susunan elemen linear yang membentuk segitiga atau kombinasi segitiga, sehingga tidak terjadi deformasi bentuk terhadap beban atau gaya eksternal yang diterima

Susunan rangka batang harus mengakomodasi kekakuan dan kekuatan dalam sistem gaya tarik-tekan saja Rangka batang akan menggunakan susunan konfigurasi segitiga yang secara mekanik dapat memberikan efek kekakuan dan kekangan (penahanan) yang tinggi Dengan fenomena mekanik tersebut makaTruss dapat mengurangi efek lendutan pada bentang panjang.

Struktur truss terpisah antara yang satu dengan yang lain, bisa digabungkan dengan gording pada bagian atap sebagai penumpu material atap, namun terpisah di bagian bawah Struktur atap lapangan indoor menggunakan struktur trus dan pelengkung

konsep Water Front

Pantai menjadi Vocal Point sekaligus menjadi golden view

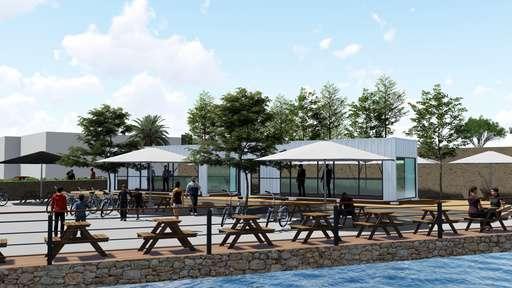

Water front Cafetaria

Kafe tepi pantai untuk pengunjung umum yang ingin menikmati view

Public Cafetaria

Kafe tepi pantai untuk pengunjung umum

Tempat bermain pasir anak-anak

Kolam renang anak

Kolam renang dilengkapi tempat duduk dan vegetasi

Kolam renang Olympic

Kolam renang berukuran besar untuk orang dewasa

Bench Aminities

Kursi panjang untuk duduk-duduk

Bench Aminities

Kursi dekat kolam renang untuk duduk-duduk

Sand Box

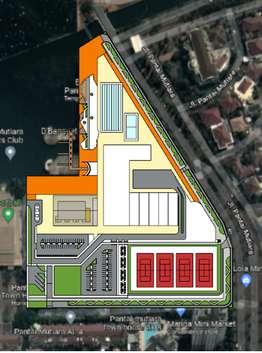

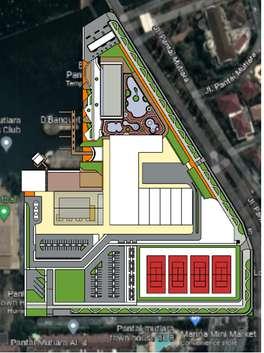

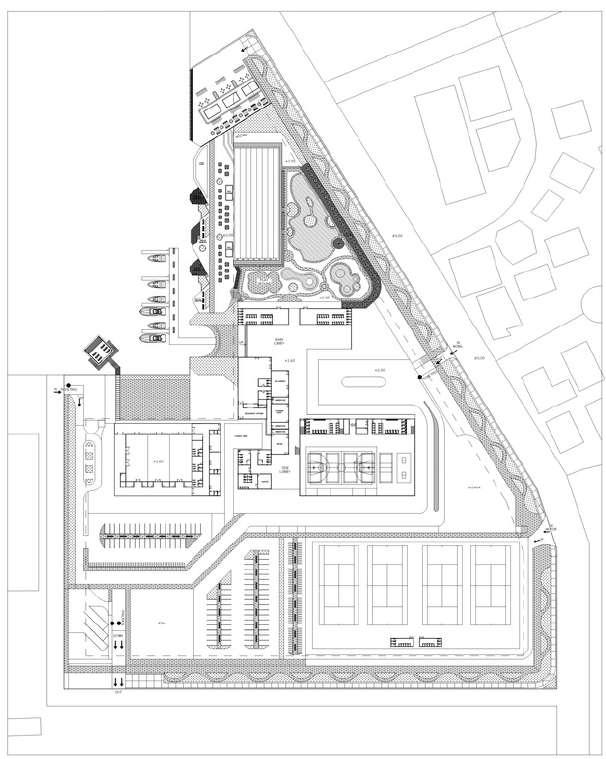

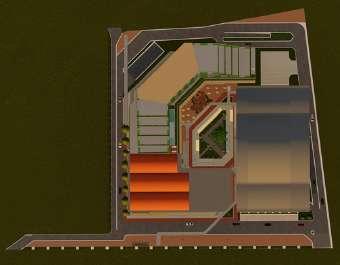

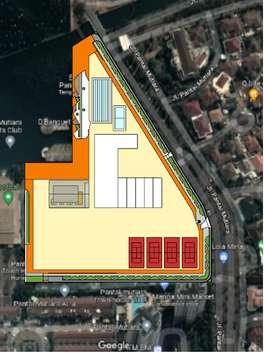

Block Plan

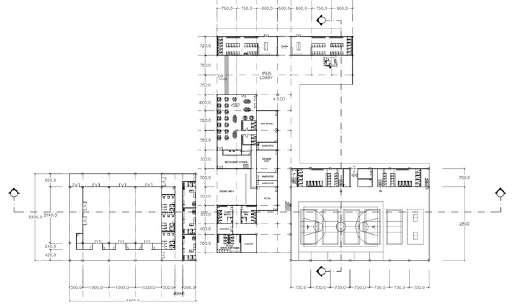

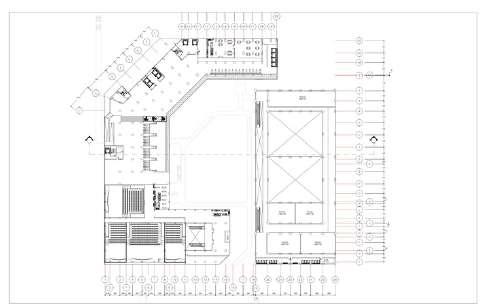

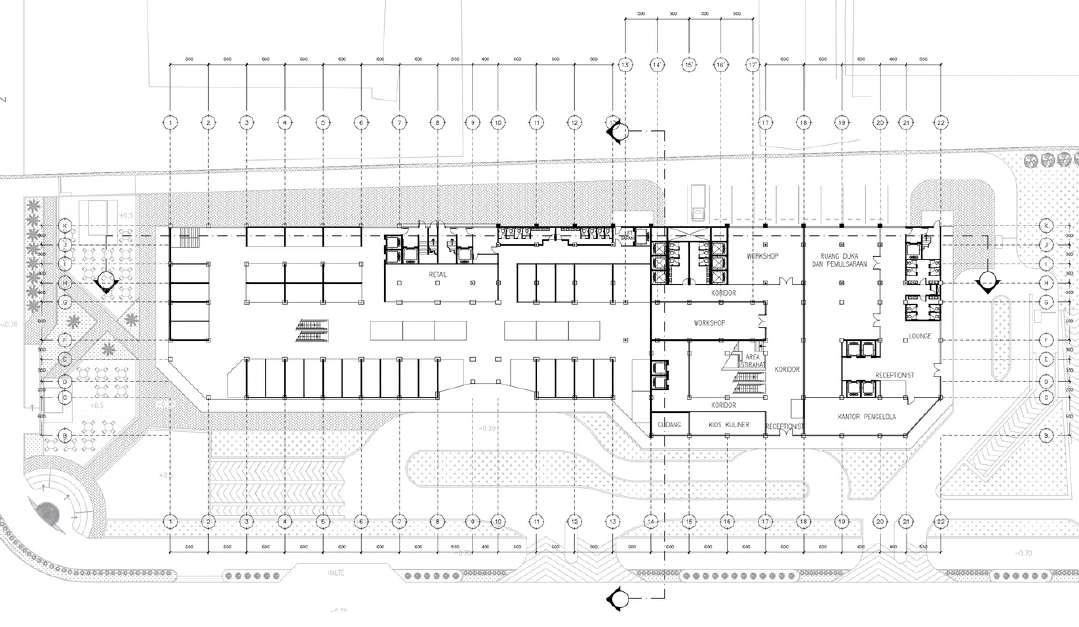

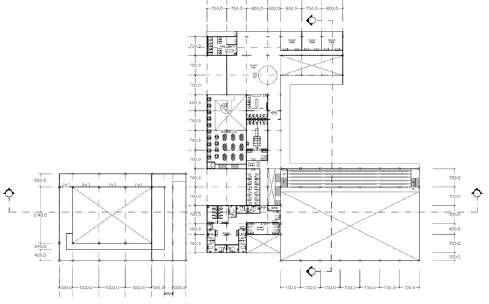

Denah Lantai 1

Denah Lantai 2

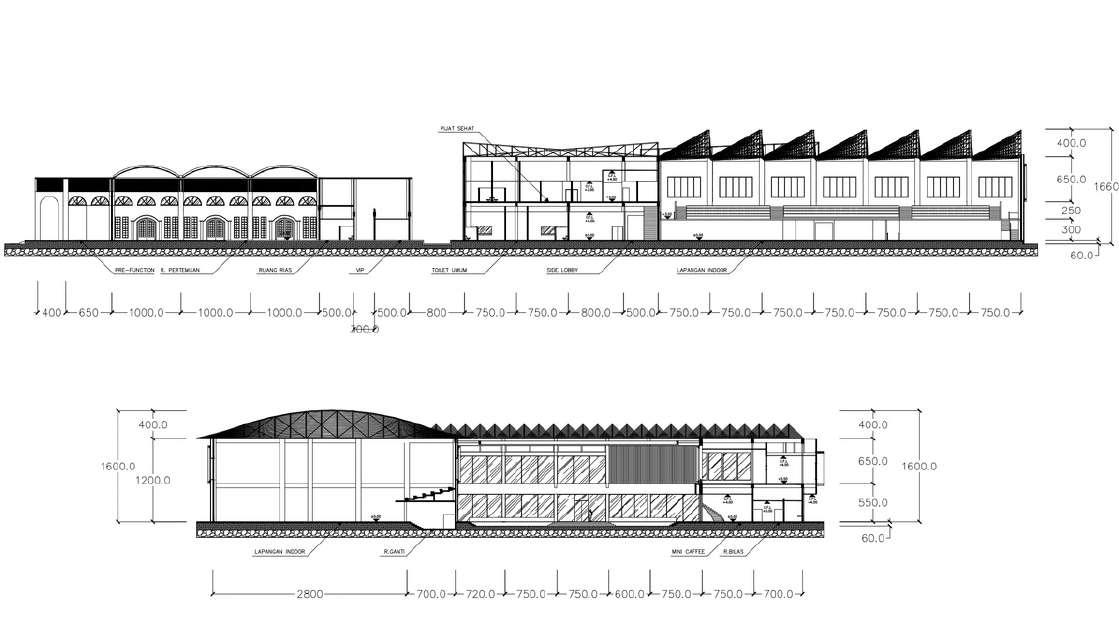

Potongan Melintang

Outdoor Cafe

Ruang

Pedastiran Street

Jalur

Jalur Kendaraan Bermotor

Jalur

Panggung

Panggung

Parkir

Pearmebelity Aminities

Sarana

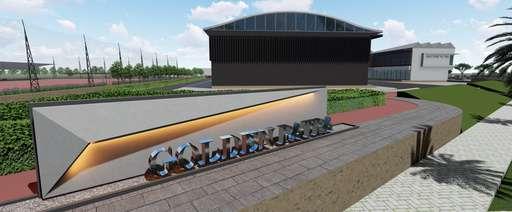

Main Signage

Signage

pejalan kaki dan Pesepeda

Masuk Khusus kendaraan Bermotor

Parking Area

kendaraan roda dua dan empat

Utama yang menjadi vocal signage

Entrance Laut

jalur masuk orang dari laut

Boat Parking Area

Parkir spead boat

resepsi dengan view terbaik

berkumpul kawasan kolam renang

publik dengan cafetaria

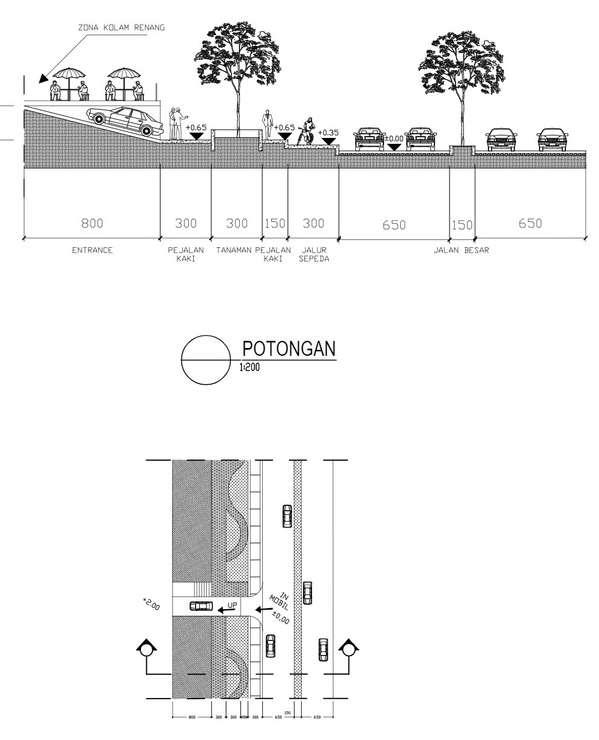

Detail Pedatrian Street dan Entrance

Detail Ruang Publik

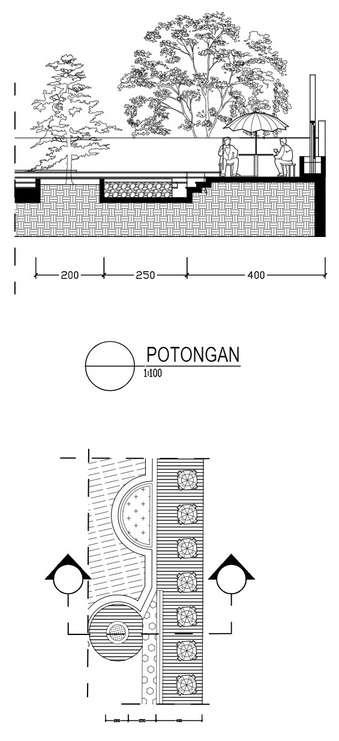

Detail Teras Kolam Renang

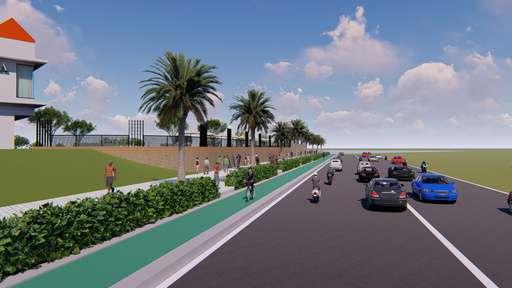

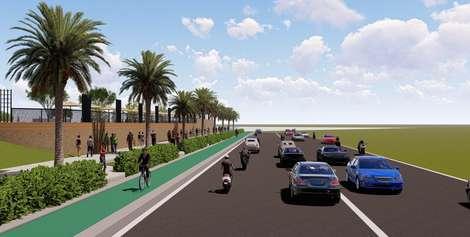

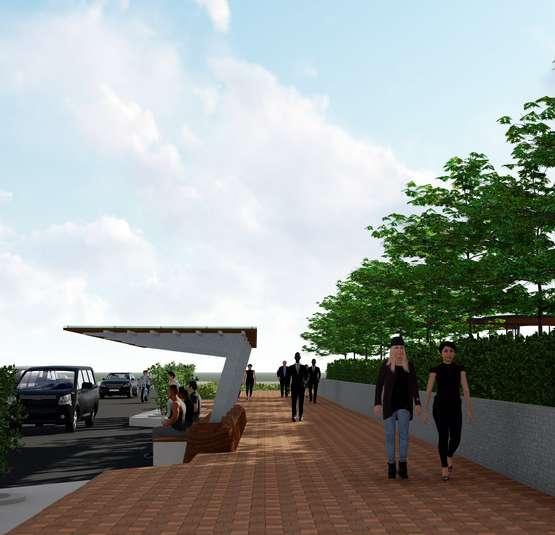

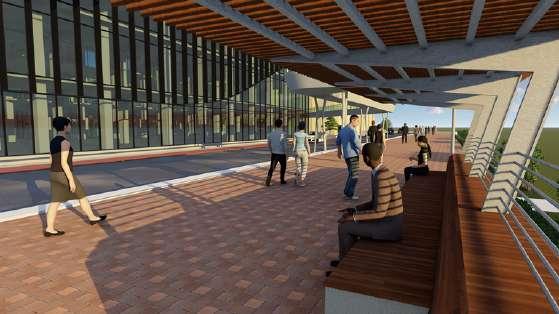

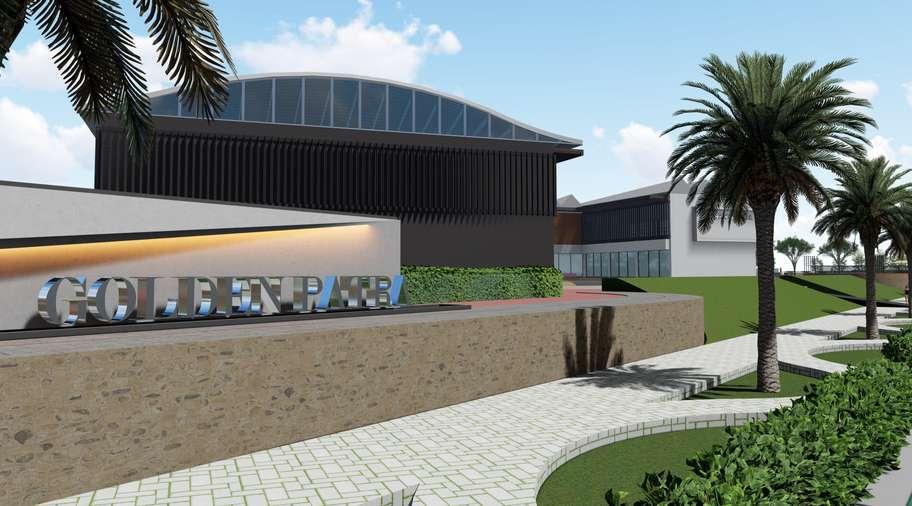

Visualisasi Pedatrian Street dan Entrance

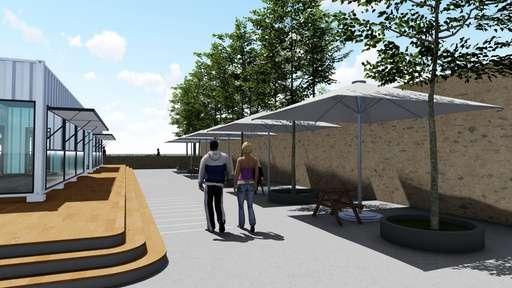

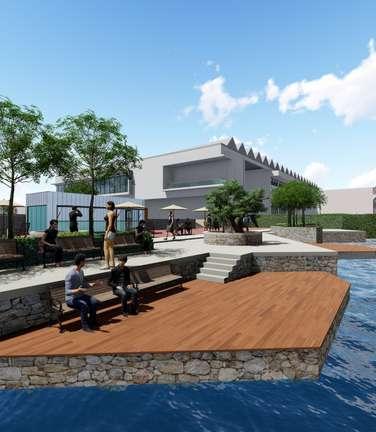

Visualisasi Ruang Publik

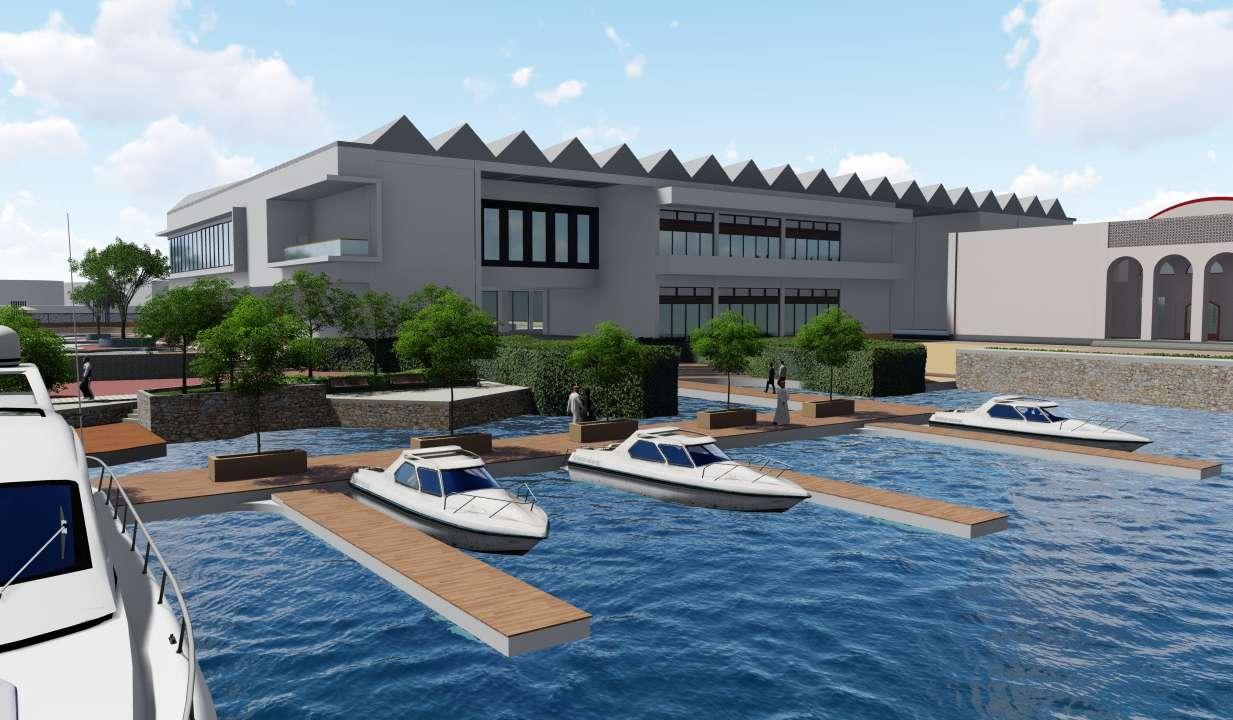

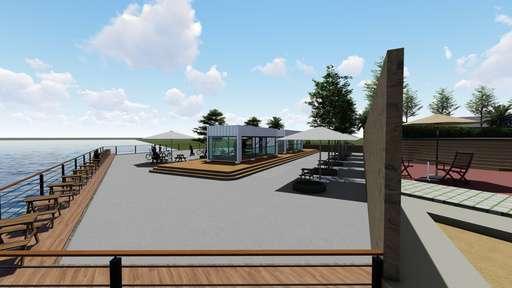

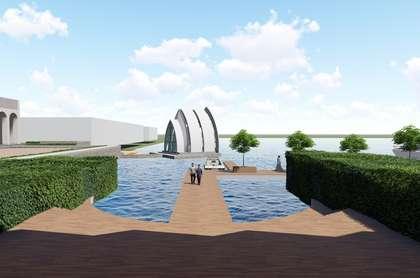

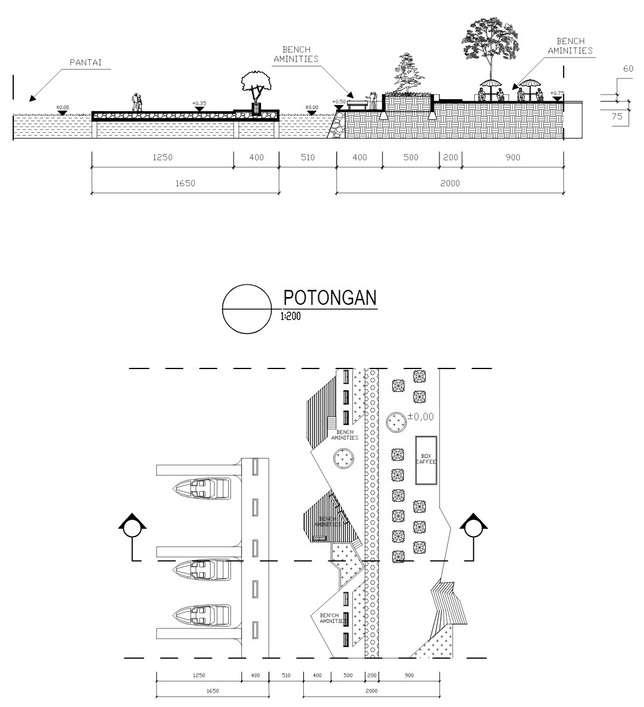

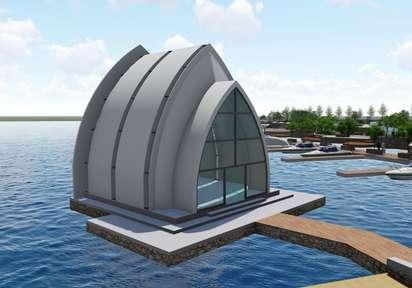

Visualisasl Batas Laut dan Waterfront

VisualisasiRuangPublik

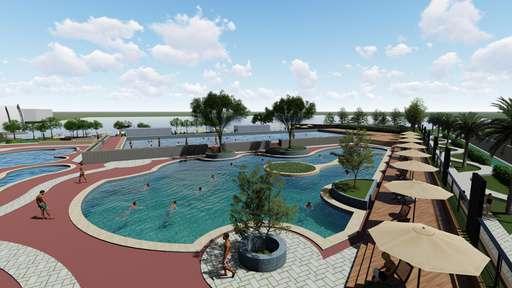

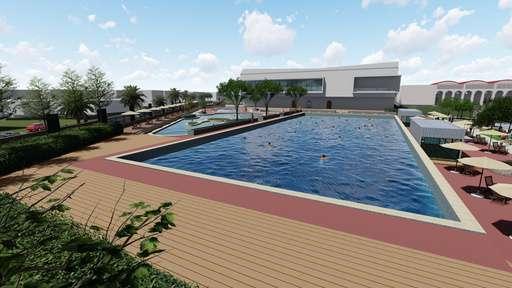

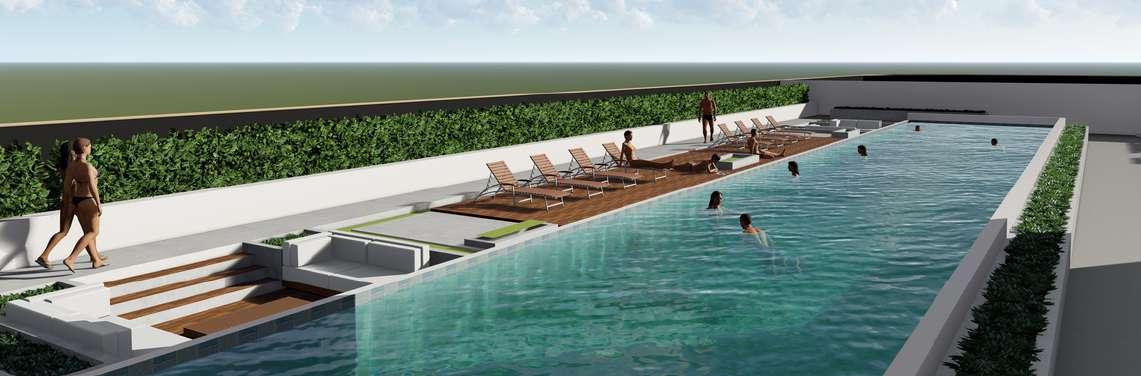

Visualisasi Teras Kolam Renang

Kebutuhan masyarakat Jakarta akan tempat tinggal, bekerja dan melangsungkan kehidupan menjadi sebuah kebutuhan ditengah kepadatan penduduk di Jakarta saat ini. Keterbatasan lahan dan mobilitas yang tinggi menjadi sebuah permasalahan yang kompleks sehingga menjadi sebuah tantangan bagi kami bagaimana merancang suatu kawasan yang bisa memenuhi kebutuhan sandang, pangan, papan sampai bekerja dan berbelanja tanpa jauh-jauh meninggalkan rumah

MIxed Use Building diharapkan bisa menjadi sebuah solusi bagi masyarakat dengan konsep-konsep didalamnya sehingga mempermudah mereka dalam melangsungkan kehidupan

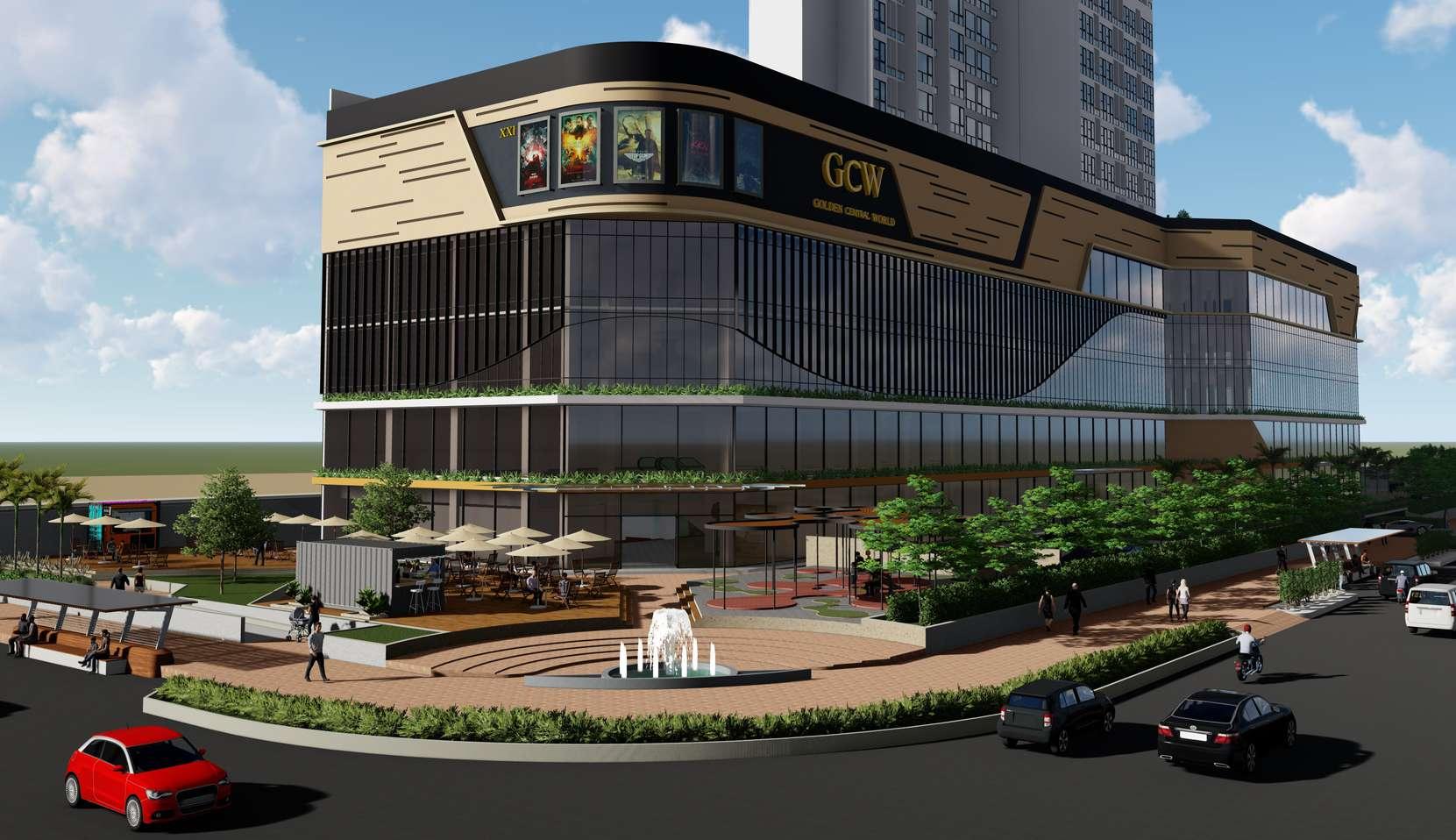

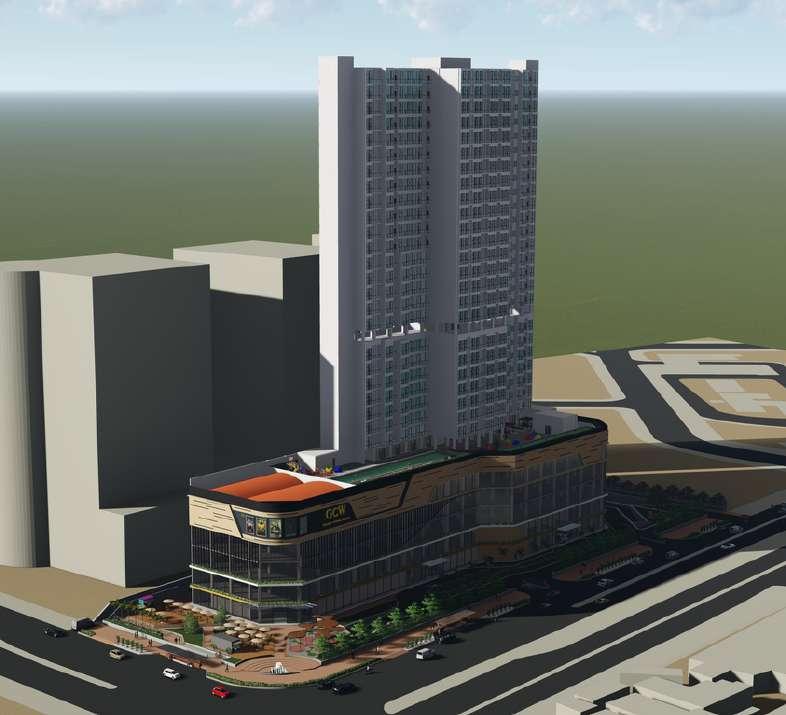

Golden Corner World

Mata Kuliah : Studio Perancangan Arsitektur V

Dosen Utama : Dr Ir Primi Artiningrum, M Arch

Dosen Pembimbing : Dwi Hadi ST

Scan untuk melihat animasi

bit.ly/golden corner world

Lokasi Jl. Angkasa, Kec. Kemayoran, Kota Jakarta Pusat, Daerah Khusus Ibukota Jakarta

Luas Lahan 12.000 m2

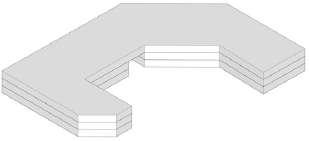

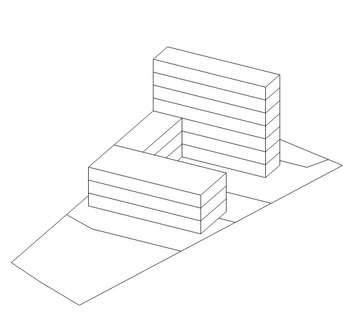

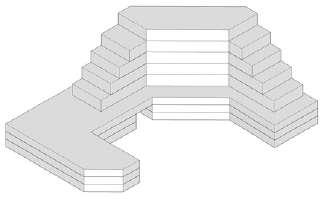

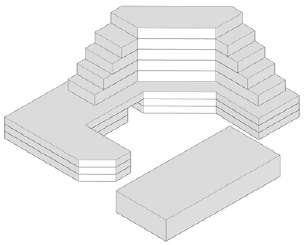

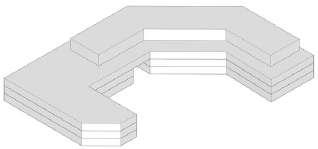

Gubahan masa

Konsep Bangunan

Traffic connectivity

Konsep traffic connectivity merupakan konektifitas dan keberlanjutan di dalam dan luar bagungan yang menggunakan ruang terbuka, jalur walkway, penghubung bangunan dan transportasi publik. Konsep ini bisa dirasakan pengunjung saat turun dari kendaraan atau memasuki tapak, hingga keluar

Social connectivity

Konsep social connectivity merupakan konsep ruang yang mendukung interaksi sosial untuk melakukan interaksi dan membangun networking para penghuni apartemen

Public Space

Konsep mendukung ketiga konsep tersebut dengan menyediakan plasa dan ruang publik, untuk mendorong akitivitas di ruang terbuka.

Permeability design

Konsep permeablitiy design memungkinkan pejalan kaki bisa mengakses area di dalam tapak dengan berjalan kaki, baik itu penghuni apartemen hingga pengunjung. Dengan konsep ini pejalan kaki akan lebih mudah merasakan interaksi positif dengan mudahnya akses visual dan fisik dalam tapak dan bangunan.

Aminities pada tapak disediakan seperti Halte, kursi taman, tangga, ramp, dll dapat memudahkan pejalan kaki melintasi seluruh kawasan mixed use ini.

Pedastrian Street

Area Pejalan kaki yang terintegrasi dengan jalur masuk

Pedastiran Entrance

Jalur masuk bagi pengunjung yang berjalan kaki

Human Ramp

Jalur masuk bagi penyandang disabilitas maupun umum

Halte

Tempat menunggu kendaraan umum dan drop off pengunjung

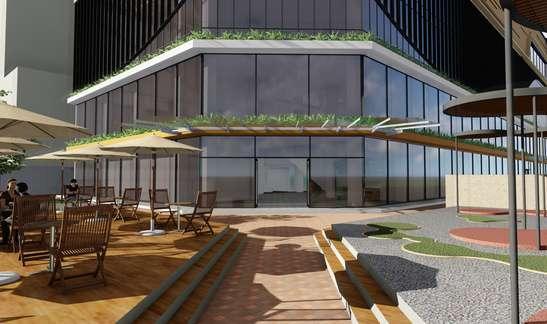

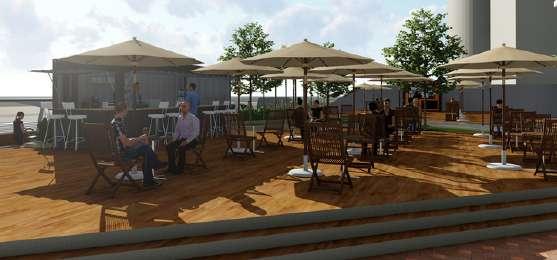

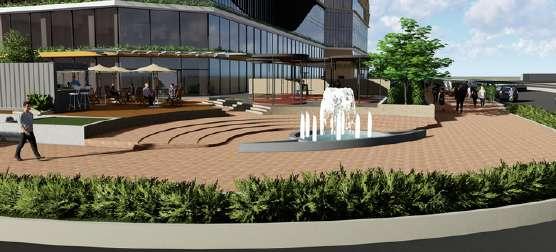

Cafe Outdoor

Kafe yang berada di pojok tapak untuk tempat berinteraksi dan komersil

Swimming Pool

Kolam renang bagi penghuni apartment yang sekaligus tempat berjemur

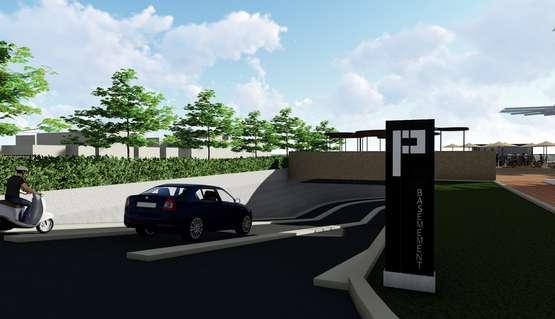

Basement Parking Area

Corner Lobby Mall Area Parkir kendaraan penghuni maupun pengunjung Pintu Masuk yang berada di sudut bangunang

Golden Corner World merupakan bangunan dengan fungsi campuran yang dapat menampung tiga aktivitas yaitu pusat perbelanjaan, co-working, dan hunian apartement dengan berbagai macam fasilitas penunjang

Bangunan ini berdiri di tengah perkotaan Jakarta. Dengan fasilitas bangunan Mixed Use ini memungkinkan penguninya melakukan berbagai macam aktivitas mulai dari bekerja, berbelanja, hiburan, olahraga dengan tinggal di Mixed use ini Bangunan ini juga menyediakan public space untuk mengundang orang-orang mengunjungi Golden Corner World ini.

Co-Working Entrance

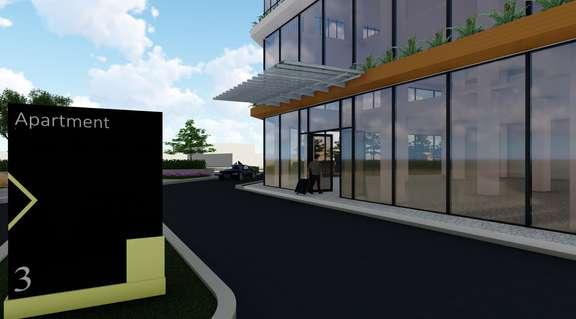

Apartment Entrance

Pintu Masuk menuju Co-Working Space

Pintu Masuk menuju Apartmentt

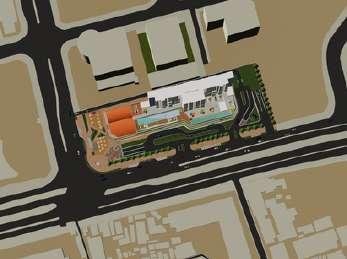

Jl. Angkasa, Kec. Kemayoran, Kota Jakarta Pusat, Daerah Khusus Ibukota Jakarta.

Lokasi

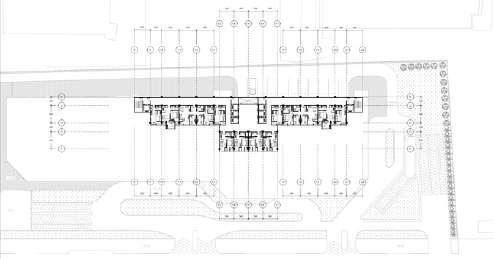

Denah Ground Floor

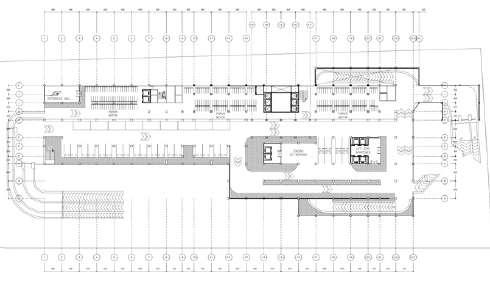

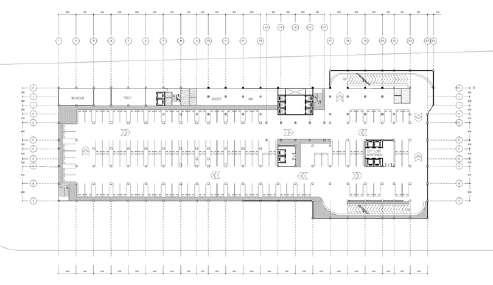

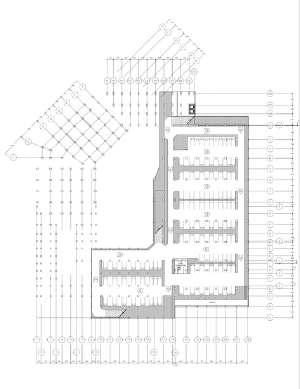

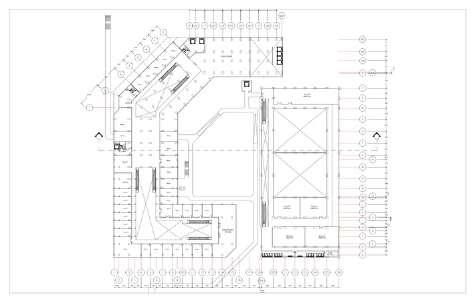

Denah Basement 1

Denah Basement 2

Denah Basement 3

Denah Basement 4

Denah Lantai 1

Denah Lantai 2

Denah Lantai 3

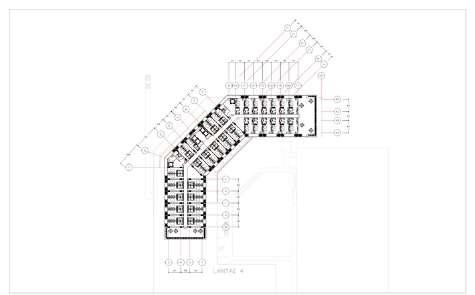

Denah Lantai 4

Denah Lantai 5

Denah Lantai 6-18

Denah Lantai 17-30

Denah Lantai Refuge

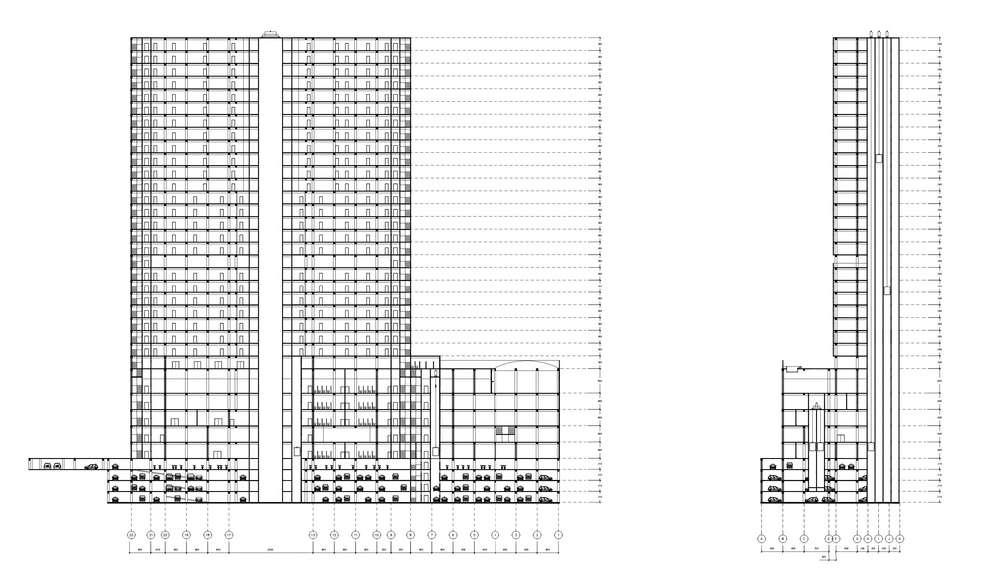

Potongan Melintang Potongan Memanjang

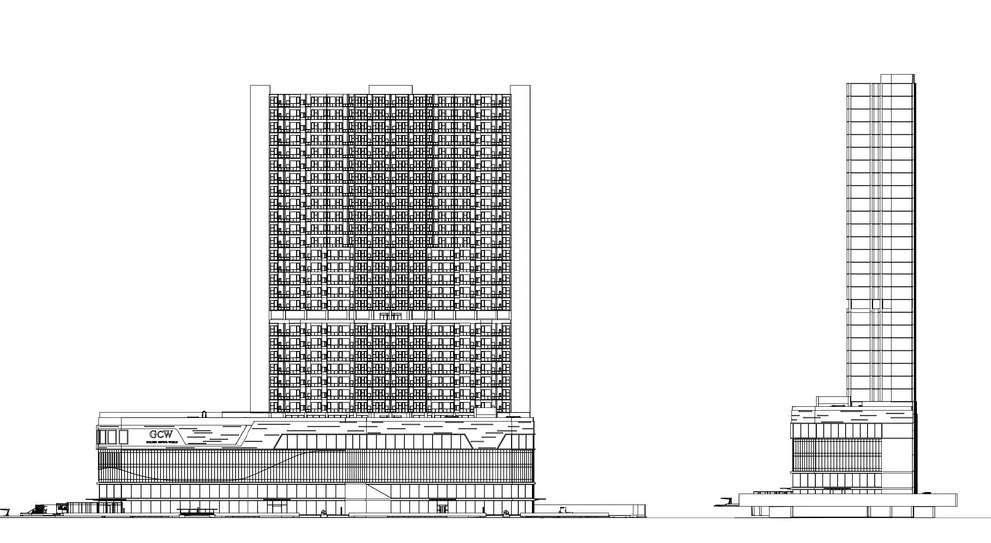

Tampak samping

Tampak depan

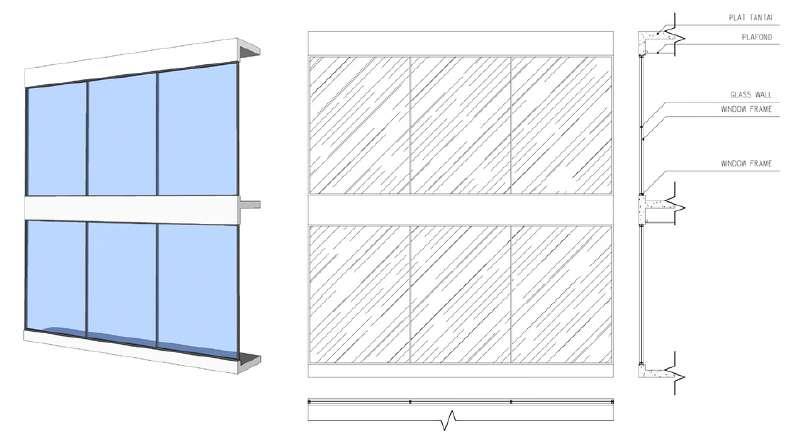

Detail Window Wall

Detail Kantilever

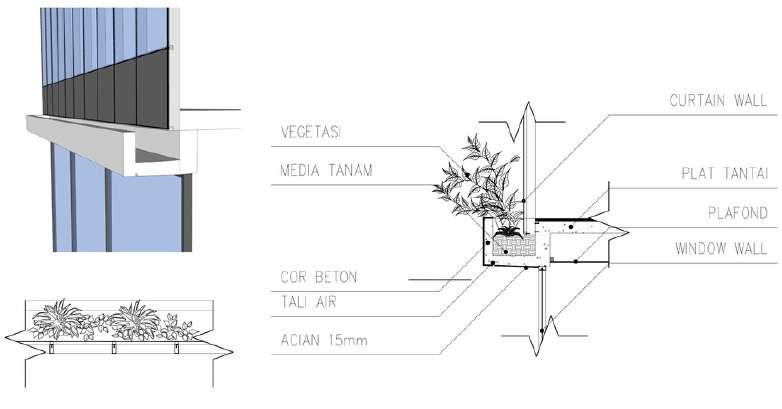

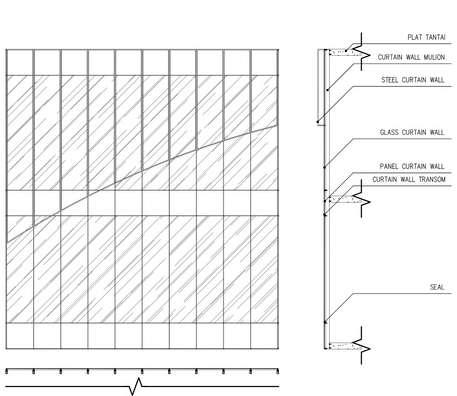

Detail Curtain Wall

Kota Jakarta sedang marak dengan banyaknya pembangunan infrastruktur sarana angkutan umum massal (SAUM) yang salah satu nya adalah Light Rail Transit (LRT) atau Kereta Api Ringan, dan Mass Rapid Transit (MRT). LRT merupakan suatu moda layanan transportasi penumpang yang beroperasi diatas rel ringan, sedangkan MRT adalah sebuah sistem kereta api transit cepat dengan dengan menggunakan kereta rel listrik. Keberadaan jalur LRT dan MRT ini akan menjadi salah satu pemicu terjadinya peningkatan daya dukung terhadap kawasan itu sendiri dan perubahan pola pergerakan manusia dalam kawasan tersebut sama seperti yang terjadi dalam perkembangan kota – kota besar di dunia

Transit Oriented Development (TOD) merupakan respon akan peningkatan dan perubahan tersebut. Dalam mengembangkan kawasan yang dimaksud, Transit Oriented Development yang akan dibangun ini tidak hanya mengkombinasikan faktor transit dengan sisi komersial tetapi juga menghadirkan ruang terbuka hijau, ruang terbuka publik dan terciptanya potensi – potensi pergerakan pejalan kaki di kawasan tersebut. Adapun dalam penyusunan masterplan transportasi Jakarta, terdapat beberapa titik – titik strategis untuk dikembangkan menjadi sebuah kawasan berorientasi transit. Dimana dalam pengembangannya akan dijadikan sebagai sebagai sebuah fasilitas publik dengan segala fasilitasnya

Golden Park

Mata Kuliah : Studio Perancangan Arsitektur VI

Dosen : Dr. Ir. Primi Artiningrum, M.Arch

Dosen Pembimbing : Ruli Amir ST

Lokasi Jalan Panglima Polim, Kebayoran Baru, Jaksel

Luas Lahan 20 000 m2

Scan untuk melihat animasi bit ly/golden park TOD

Konsep Bangunan

Permeability design

Konsep permeablitiy design

memungkinkan pejalan kaki bisa

mengakses area di dalam tapak dengan

berjalan kaki, baik itu pengunjung hotel

hingga warga setempat. Dengan

konsep ini pejalan kaki akan lebih

mudah merasakan interaksi positif

dengan mudahnya akses visual dan fisik

dalam tapak dan bangunan.

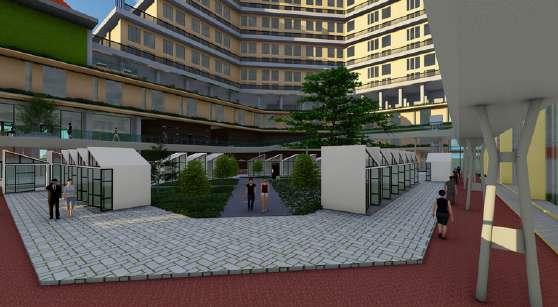

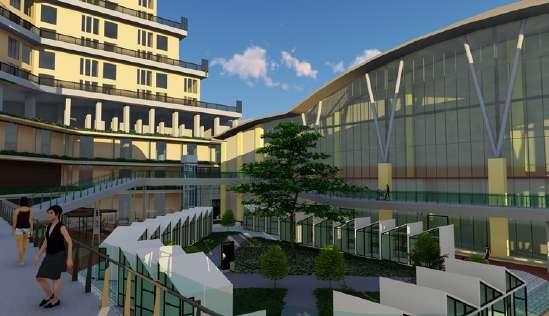

Inner Court

Ruang terbuka di dalam kompleks massa bangunan sebagai pengikat antar massa bangunan dan dapat dimanfaatkan sebagai pusat pergerakan aksis. Aksis tersebut menjadi pemandu dan pengikat massamassa bangunan.

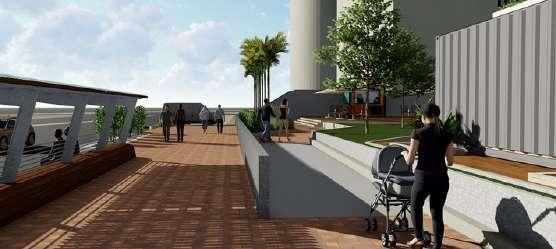

Outdoor Space

Ruang outdoor yang memiliki perkerasan

jalan yang mengundang orang-orang untuk datang dan berkumpul

Main Innercourt

Innercourt yang menjadi golden space

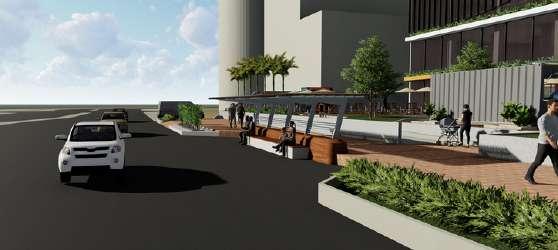

Pedastrian Shelter

Shleter bagi pengunjung untuk menunggu taksi/ojek

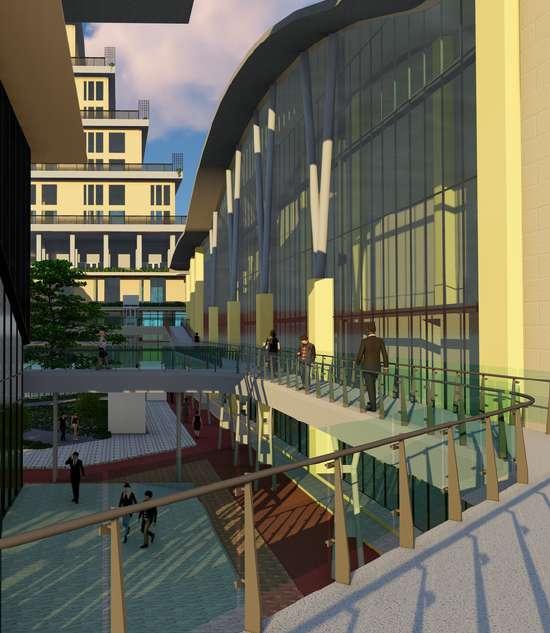

Pedastrian Bridge

Jembatan pejalan kaki yang terintegrasi dengan MRT

menuju kawasan dan bangunan

Second Cafe floors

Area kafe terbuka di lantai dua

Golden Park Foodcourt

Foodcourt dengan ruang terbuka hijau

Play Ground and foodcourt

Area terbuka untuk bermain anak dan area makan

outdoor

Side Cafe and Tenant

kafe dan tenant yang bisa diakses dari sisi utara mall

Swimming Pool

Kolam renang bagu pengunjung Hotel yang sekaligus tempat berjemur

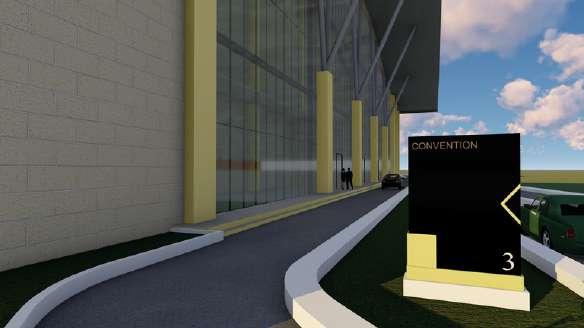

Convention Loby

Pintu Masuk Selatan pengunjung Convention

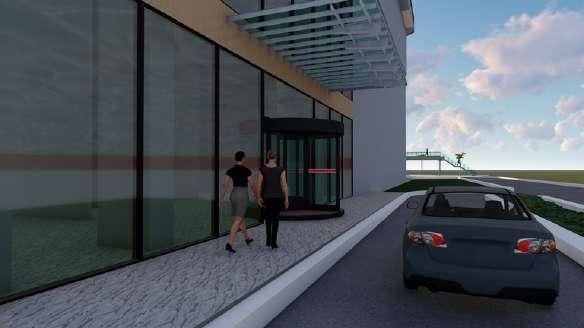

Hotel Loby

Pintu Masuk Timur dan drop off pengunjung Hotel dengan kendaraan mobil

Gambaran Umum

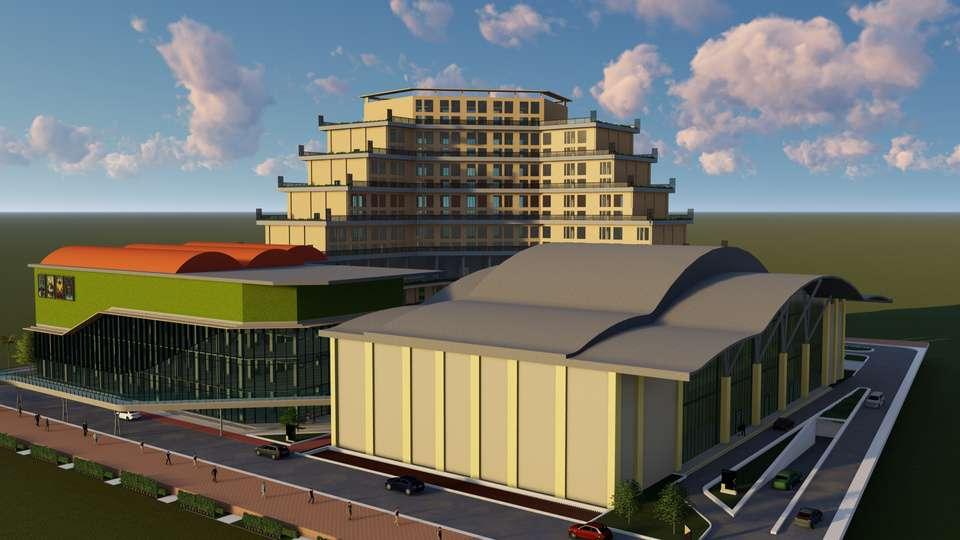

Golden Park merupakan Kawasan Transit Oriented Development (TOD) yang terintegrasi dengan Mass Rapid Transit (MRT) Jakarta

Bangunan ini berdiri di tengah perkotaan Jakarta. Dengan fasilitas bangunan TOD ini memungkinkan seluruh pengunjung melakukan singgah kedalam kawasan dengan berbagai kegiatan Fasilitas yang ditawarkan adalah Hotel, Convention, dan Mall Bangunan ini juga menyediakan foodcourt dengan suasana terbuka hijau dan asri.

Main Mall Loby

Lokasi

Isu perancangan

Merancang Kawasan Transit dengan memperhatikan pinsip-prinsip sebagai berikut :

Walk

Conncect Transit Mix

Densify Compact

Pintu Masuk Selatan Pengunjung Mall

Jalan Panglima Polim St, RT 8/RW 1, Pulo, Kebayoran Baru, Jakarta Selatan

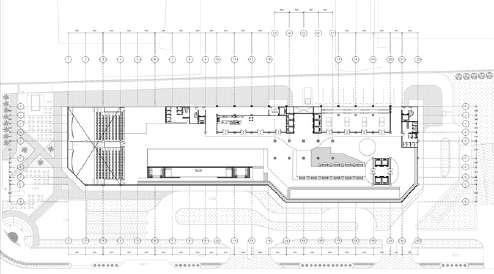

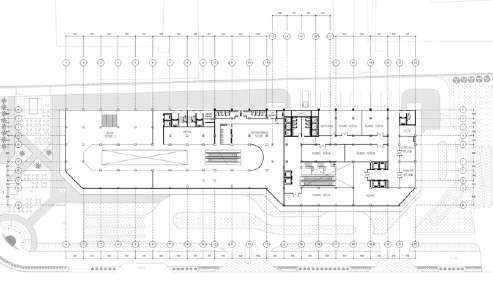

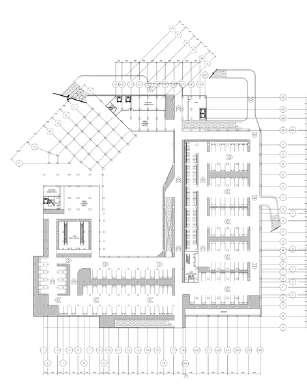

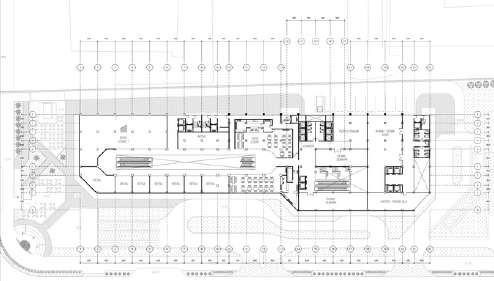

Denah Ground Floor

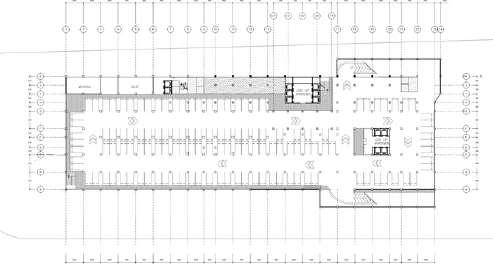

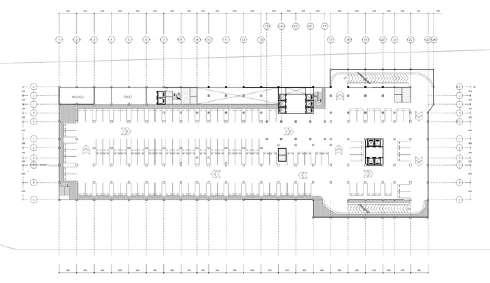

Denah Basement 1

Denah Basement 2

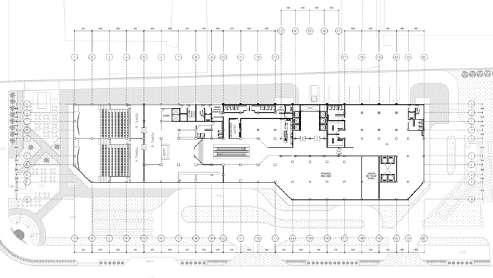

Denah Lantai 1

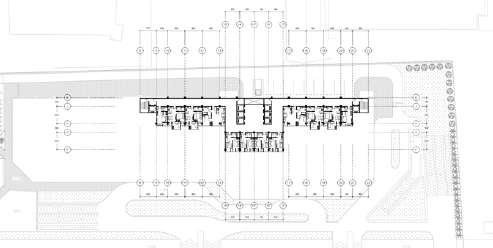

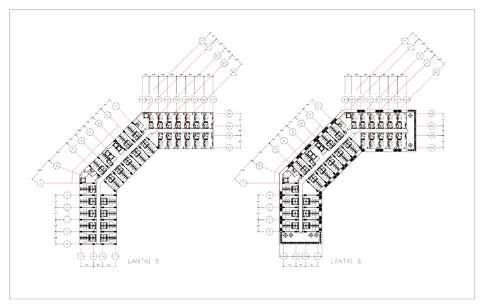

Denah Lantai 5-6

Denah Lantai 7-8

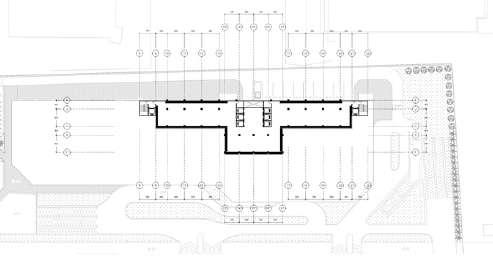

Denah Lantai 9-10

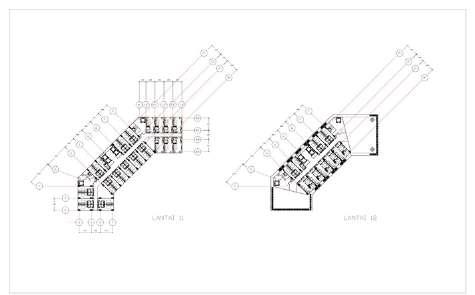

Denah Lantai 11-12

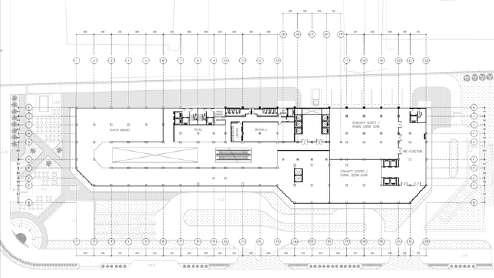

Denah Lantai 2

Denah Lantai 3

Denah Lantai 4

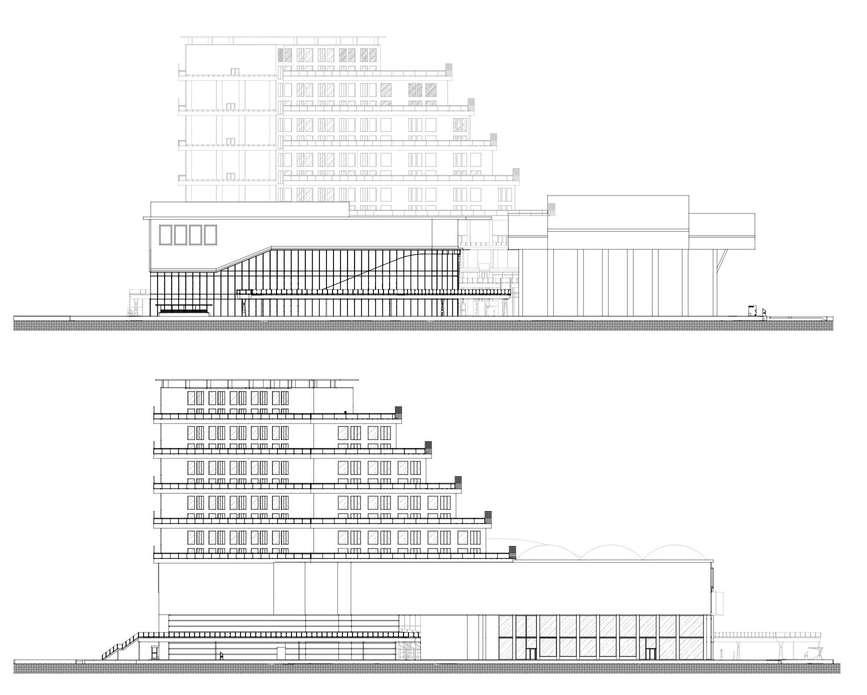

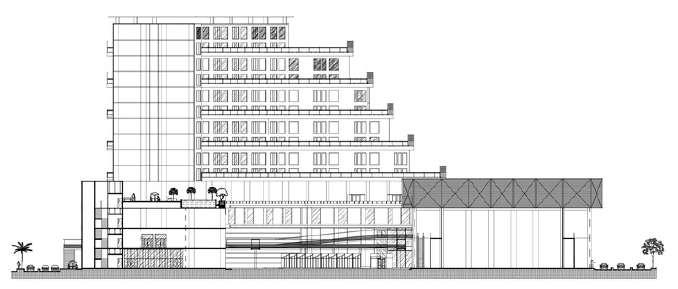

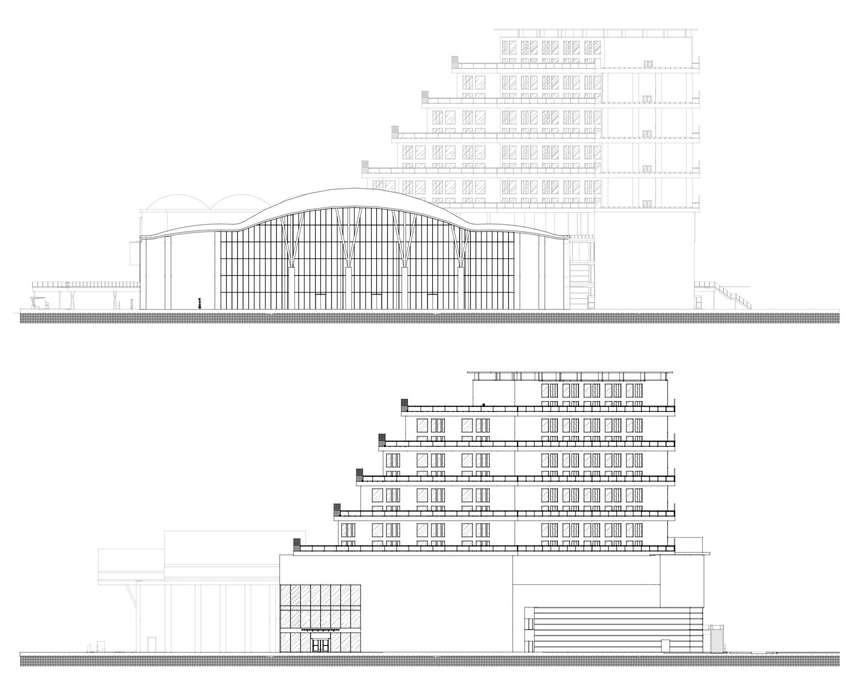

Tampak Depan

Tampak Kanan

Tampak Kiri

Tampak Belakang

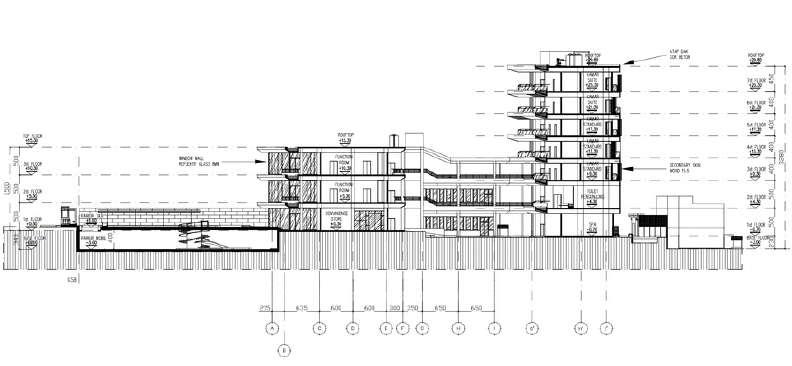

Potongan Memanjang Potongan Melintang

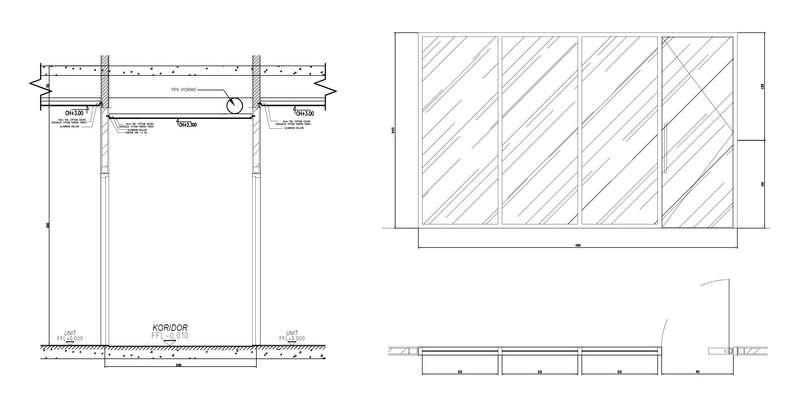

Detail Plafond Koridor

Detail Kanopi

Detail Window Retail

Detail Plafond Retail

Detail Window Frame
