DAVID FERNANDO DÍAZ LÓPEZ
Estudiante de Arquitectura
PERSONAL
Fecha de Nacimiento: 02 de Junio de 2000
Lugar de Nacimiento: Ambato, Ecuador
Edad: 23 años
Idiomas: Español-Nativo
Correo electrónico: dav44aztup@gmail.com
davd.diaz02
DAVID FERNANDO DÍAZ LÓPEZ David Díaz
Av. Quis Quis
Av. Bolivariana
Ambato, Ecuador
Área de construcción:9644m2
2023

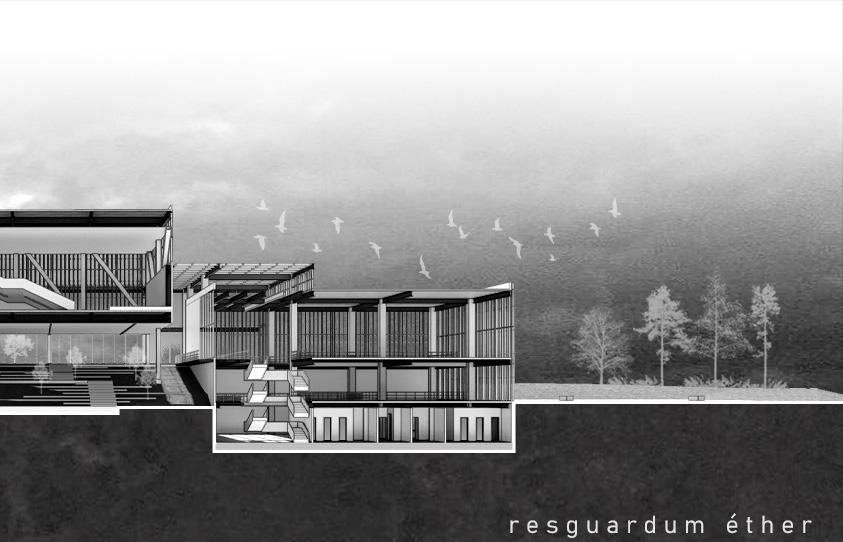

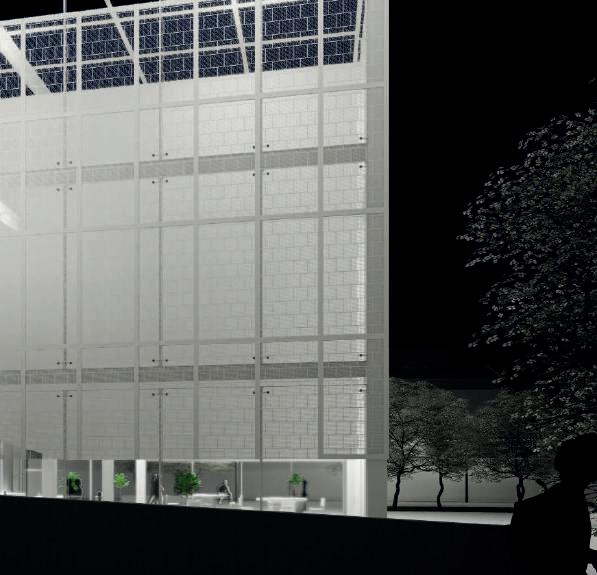

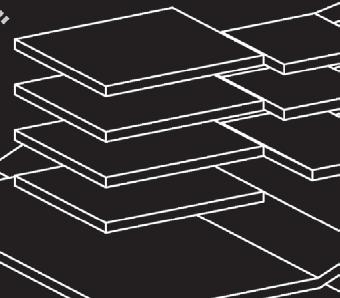

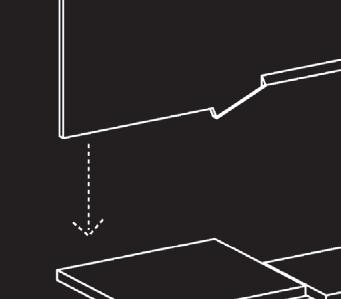

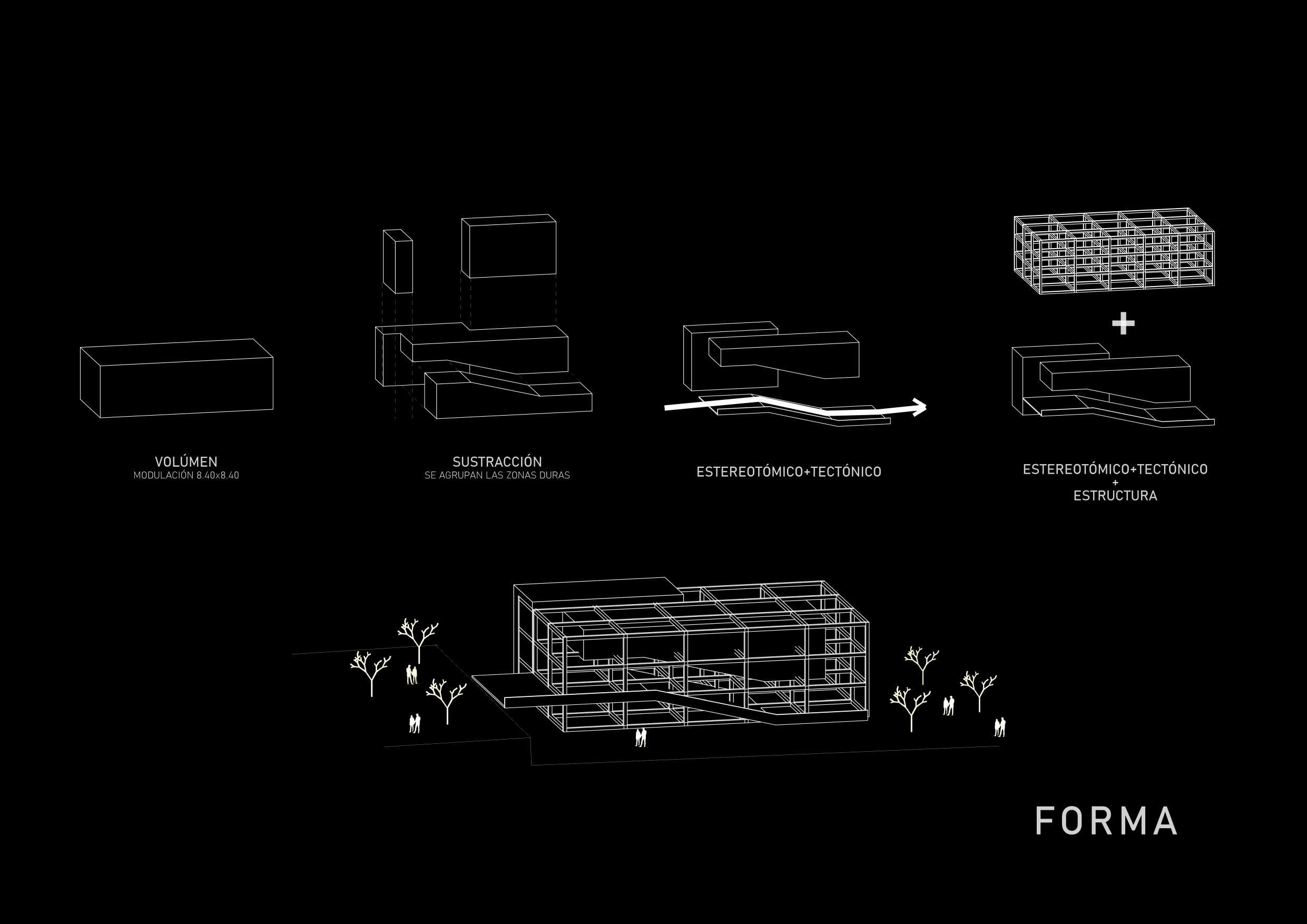

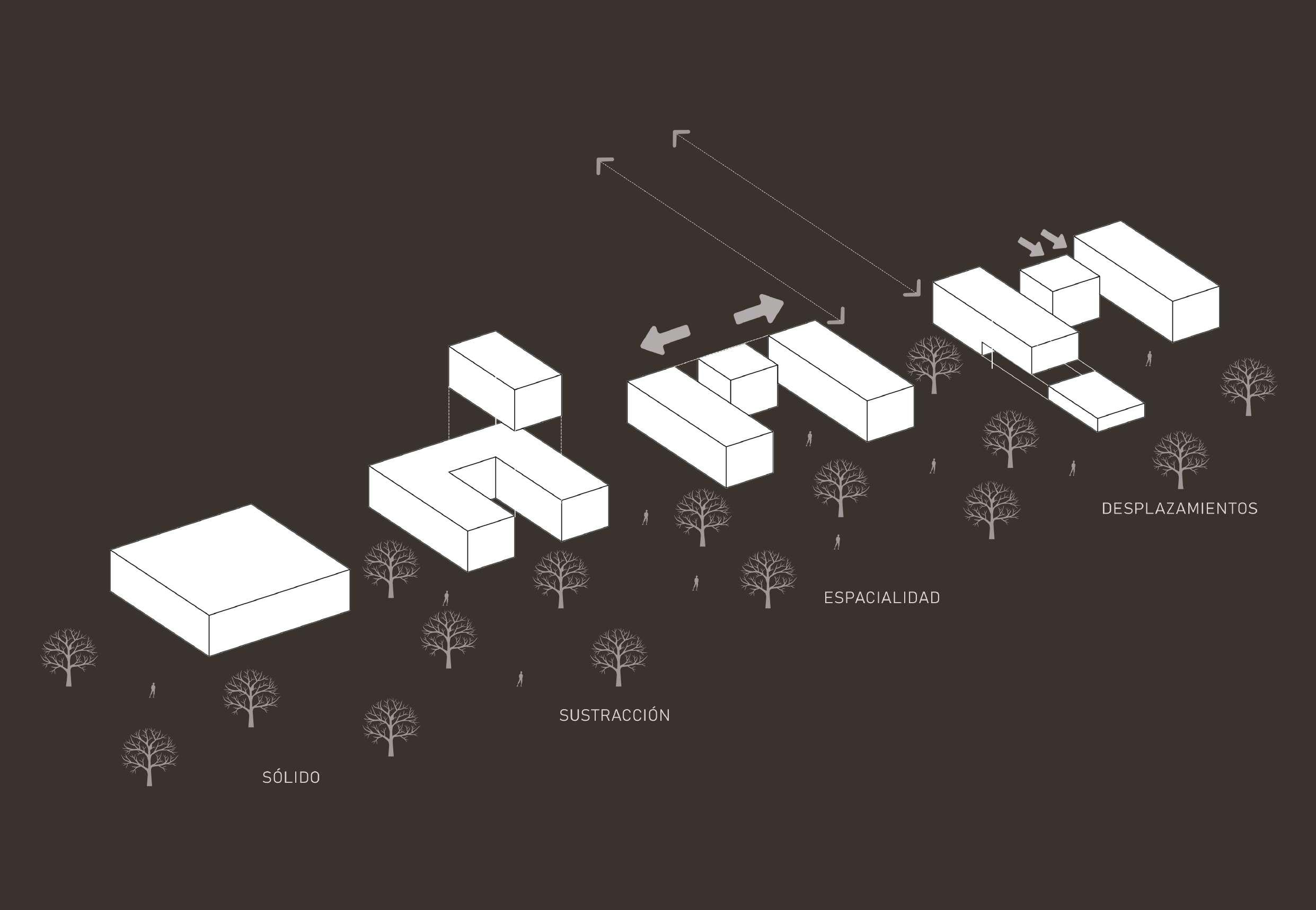

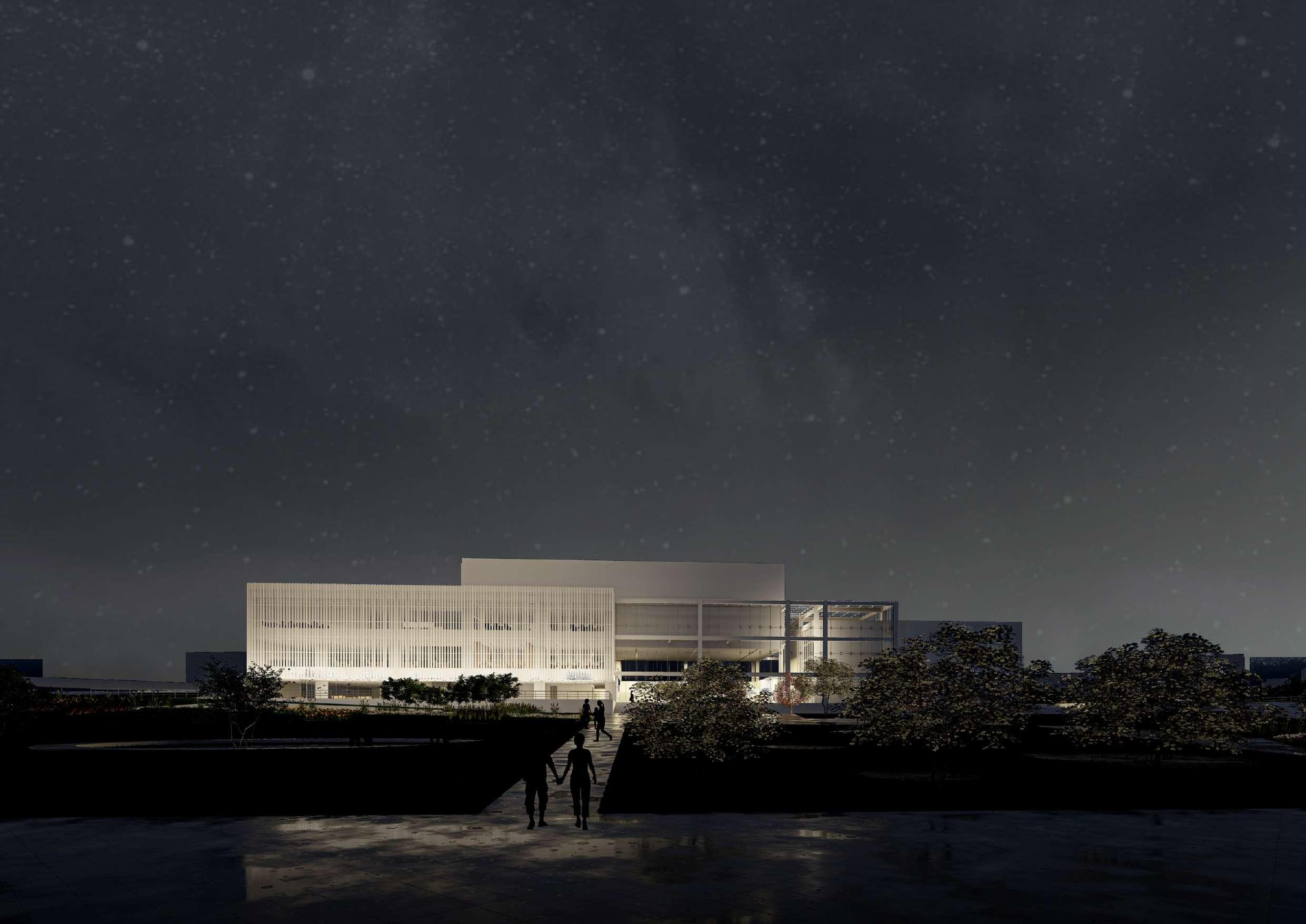

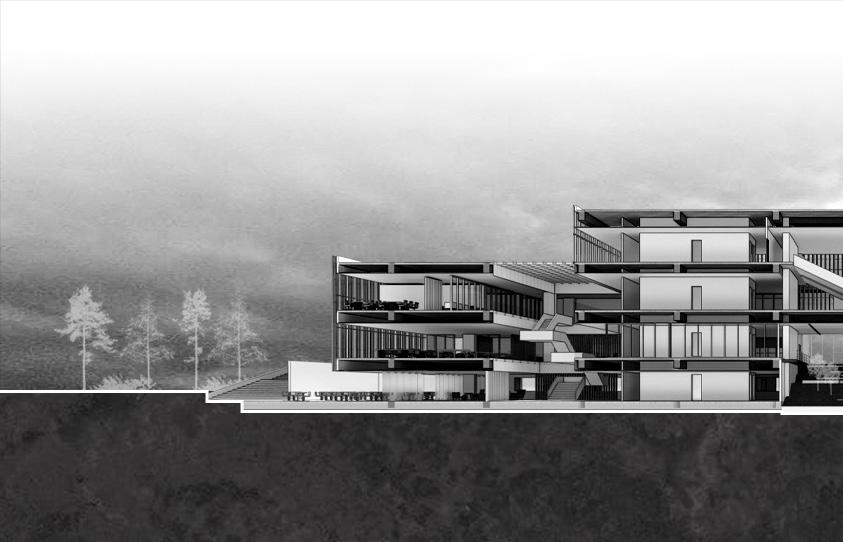

Etéreo es una composición estereotómica de volúmenes dispuestos a diferentes alturas, relacionados por un concepto de vacío unificador, el cual se convierte en el éther del objeto arquitectónico, el origen. La dicotomía estructural del hormigón y el metal se debe a un proceso de adapatación el edificio a varias funciónes.

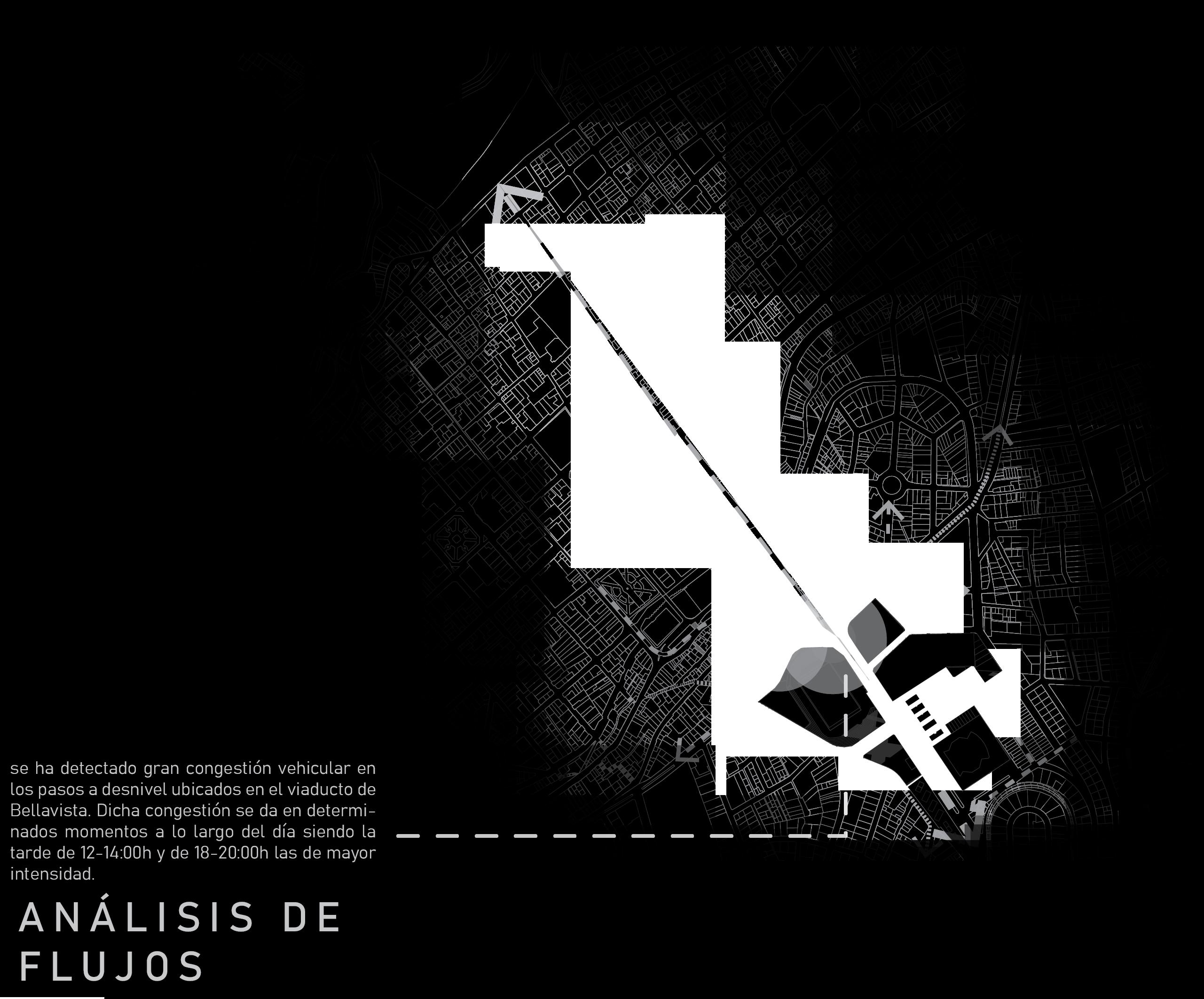

La propuesta arquitectónica pretende generar comunidad en una zona conflictiva de la ciudad,creando lazos intergeneracionales entre los habitantes del sector. La Parroquia Bellavista tiene un pronunciado carácter residencial además agrupa varios equipamientos educativos, por lo que existe una cohesión generacional entre niños, adolescentes, adultos y ancianos. La vida en la comunidad de éstos individuos se ve obstaculizada por un elemento impermeable el cual no responde a las necesidades del los habitantes del sector.

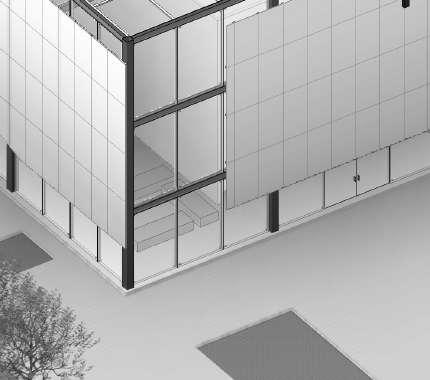

REVESTIMIENTOS
FACHADA VENTIDALA montantes rectangulares de aluminio 0.10x0.10m 15°

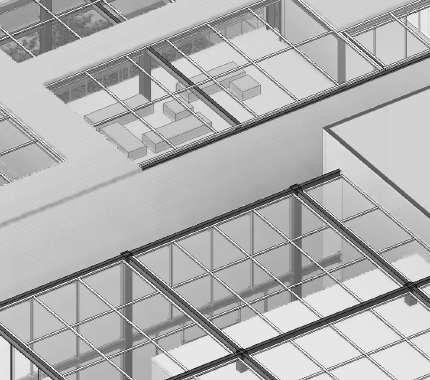

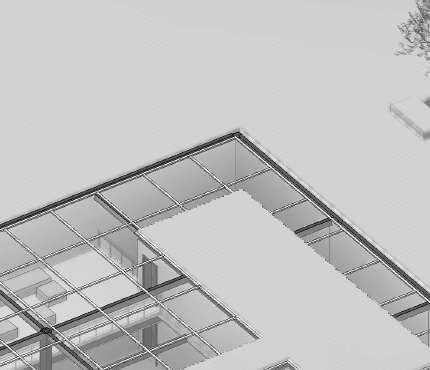

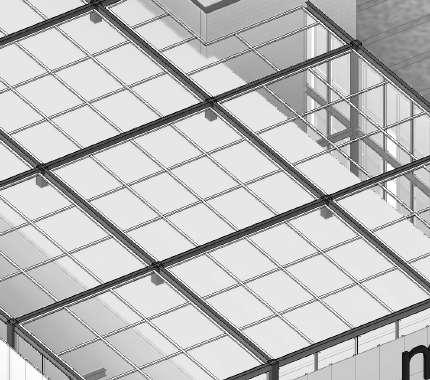

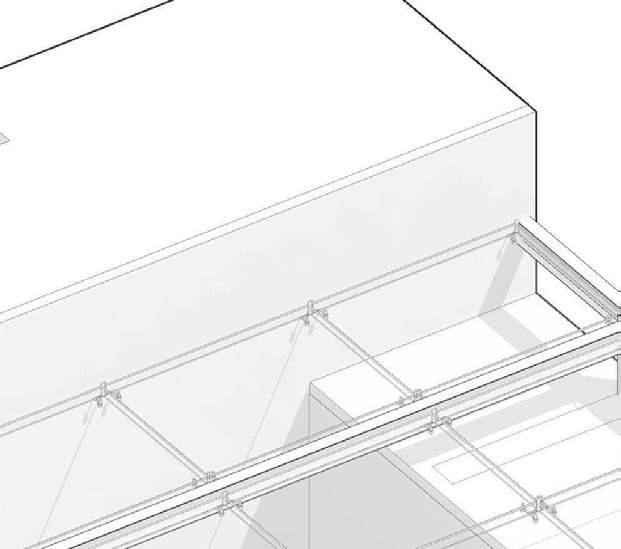

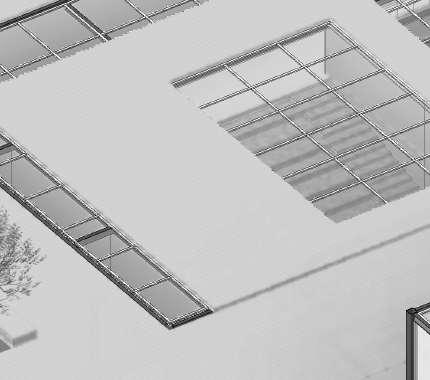

CUBIERTA ACRISTALADA panel acristalado 6mm perfiles de acero 0.15x0.10m retícula 1.20x2.40
CUBIERTA DE HORMIGÓN losa plana pendiente 2%
REVESTIMIENTOS

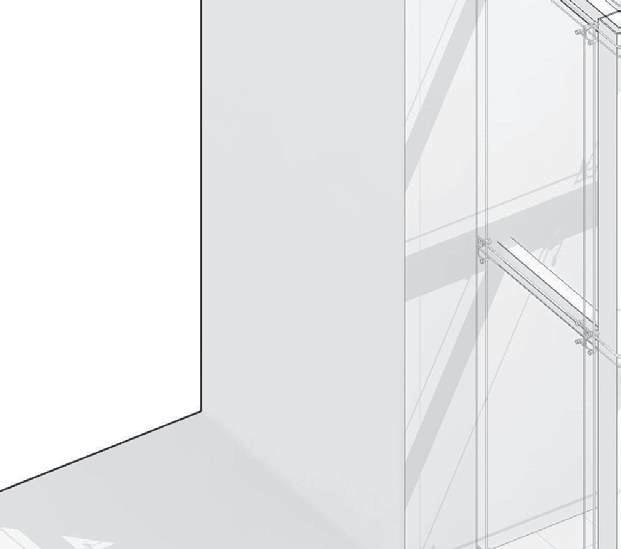

SISTEMA DE MURO CORTINA panel acristalado 6mm montantes rectangulares de aluminio
0.15x0.10m retícula 1.20x2.4m
SISTEMA DE MURO CORTINA-SPIDER panel acristalado 6mm conexión spider
MAMPOSTERÍA DE BLOQUE DE 0.20m bloque hueco de concreto 0.20x0.20x0.40m enlucido pintado pintura exterior color blanco
PILAR TUBULAR CUADRADO sección hueca relleno hormigón 0.60x0.60m
PERFIL TIPO I h= 0.60m

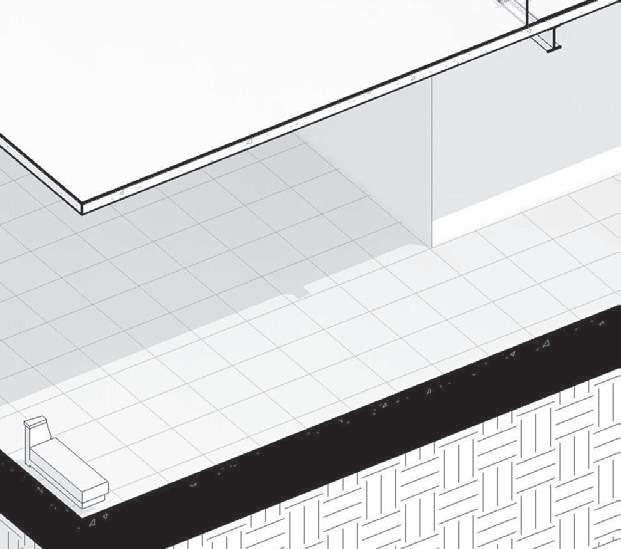

LOSA COLABORANTE placa deck malla electrosoldada hormigón
MAMPOSTERÍA DE BLOQUE DE 0.20m

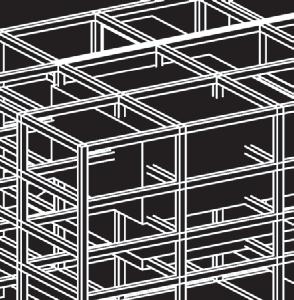

ESTRUCTURA DE HORMIGÓN ARMADO
COLUMNAS HORMIGÓN ARMADO 0.60X1.20m
VIGAS DE HORMIGÓN ARMADO 0.60X0.90m
LOSAS MASIZAS PRESFORZADAS MAMPOSTERÍA DE BLOQUE DE 0.20m
MURO ESTRUCTURAL 1.20X8.40m
COMERCIAL
Calle Colombia y Bolivia
Ambato, Ecuador
Área de construcción: 936 m2
2021

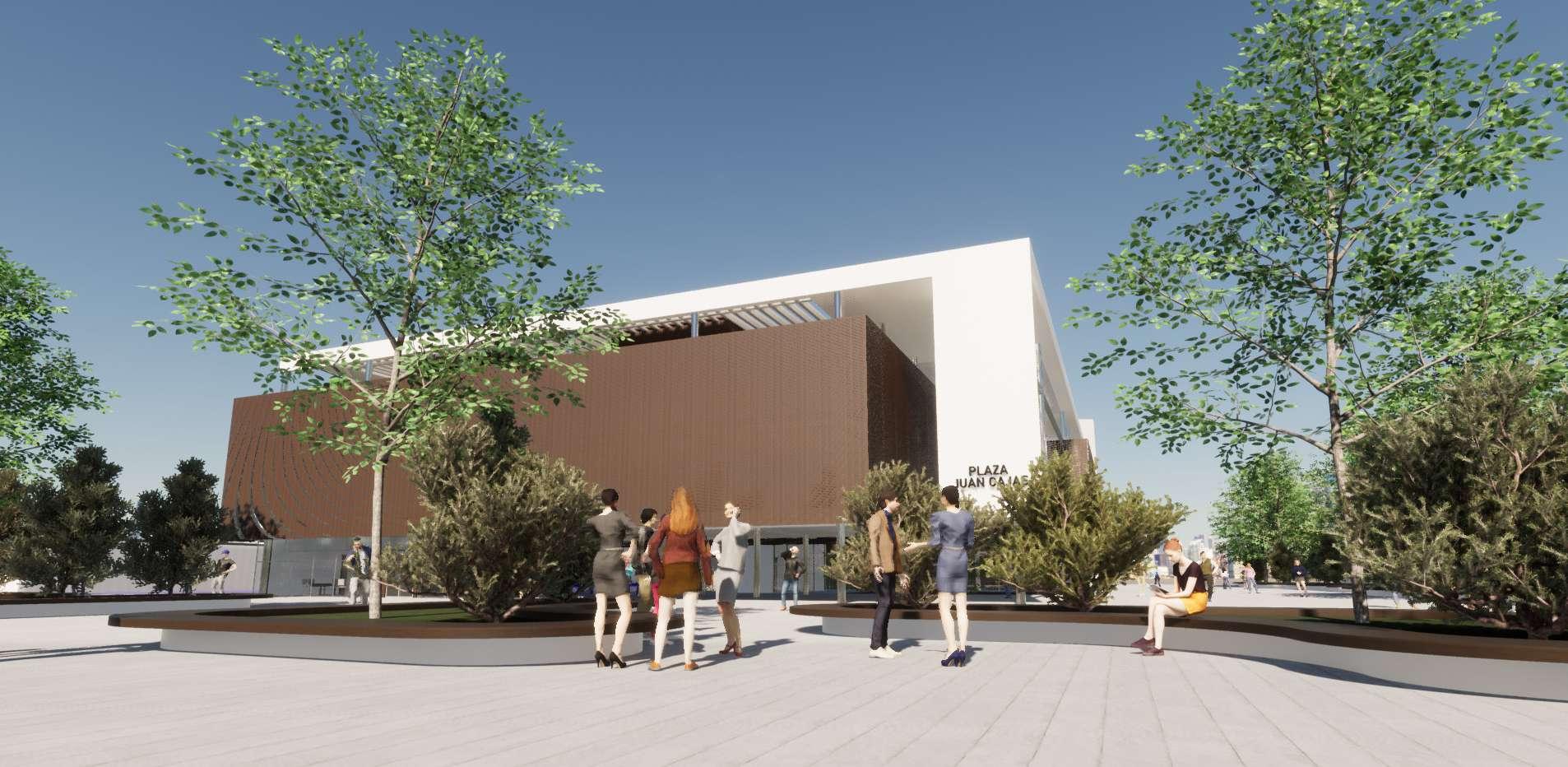

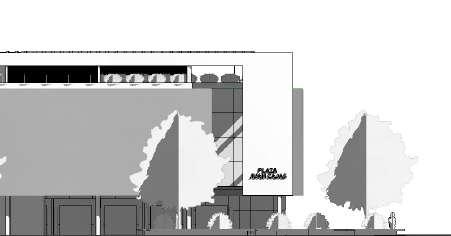

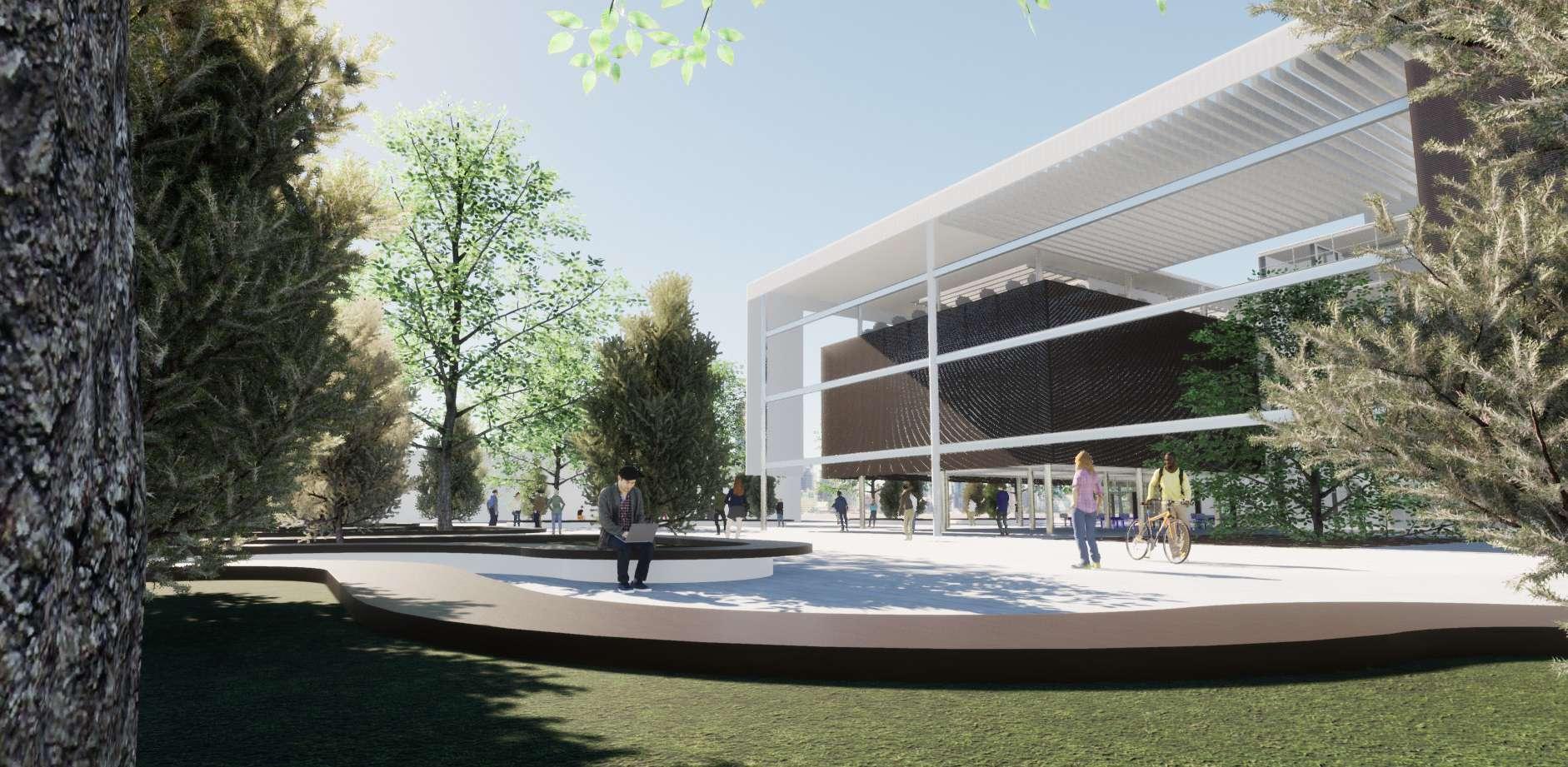

Se trata de una restauración de las actuales instalaciones que comprenden el Centro Comercial Juan Cajas, ya que en el presente no ofrece acondicionamiento para las actividades que alberga, las cuales son netamente comerciales. Se ha decidido tomar este lugar con el fin de transformarlo, optimizar el uso del espacio y dárselo a la comunidad, el objetivo es que el edifico pueda ser capaz de mejorar la vida de la comunidad y la comunidad se sienta apropiada del mismo. Por ello se ha llegado a la conclusión que el concepto de Multifuncionalidad, establecido en el Manifiesto de Periferias Sostenibles, era una base teórica, de mayor importancia, para trazar las ambiciones del proyecto, las cuales ya no sólo irían orientadas a la actividad comercial sino también responder a un sentido social y de servicio comunitario. Implantando la idea de espacio público como medio para crear identidad en la comunidad

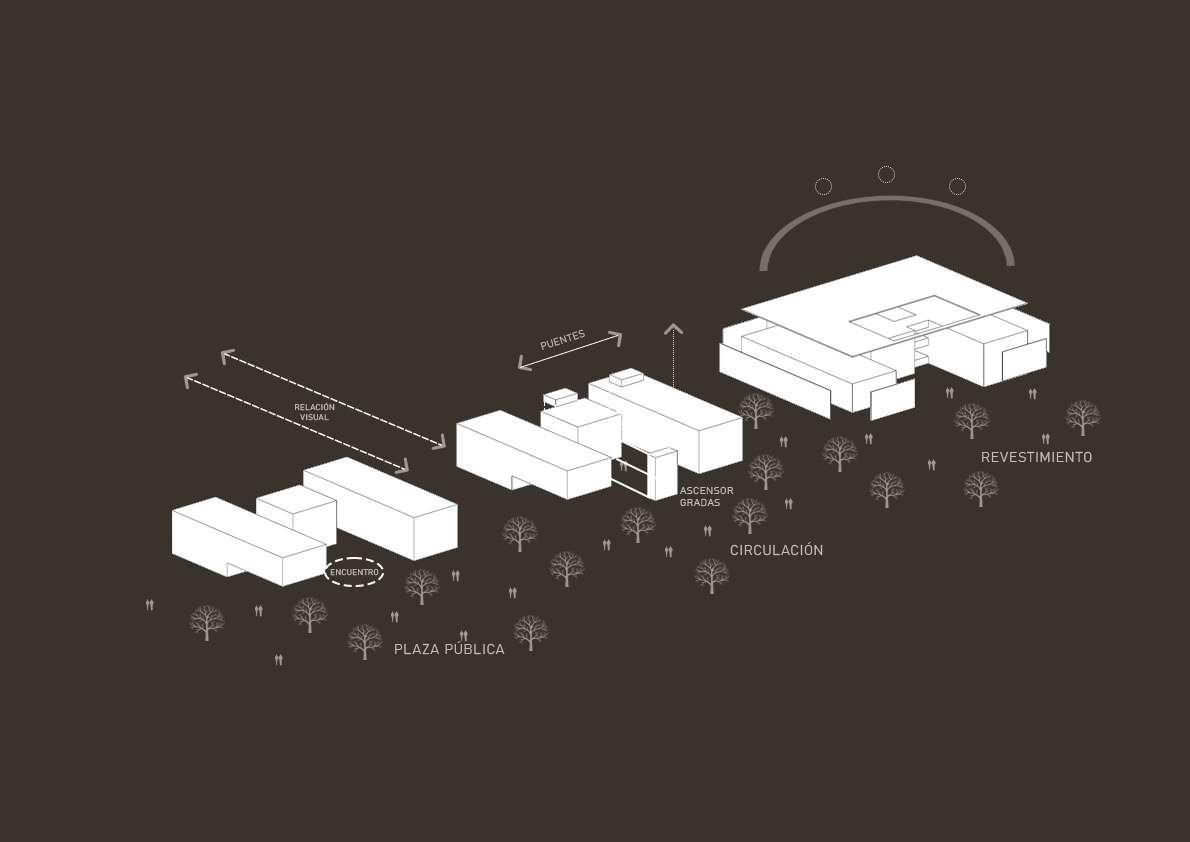

RELACIÓN VISUAL
MODELO
Av. Cevallos
Calle Eugenio Espejo
Ambato, Ecuador
Área de construcción:5950m2
2022

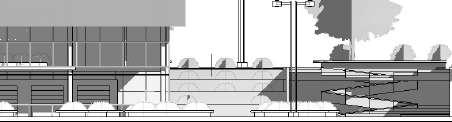

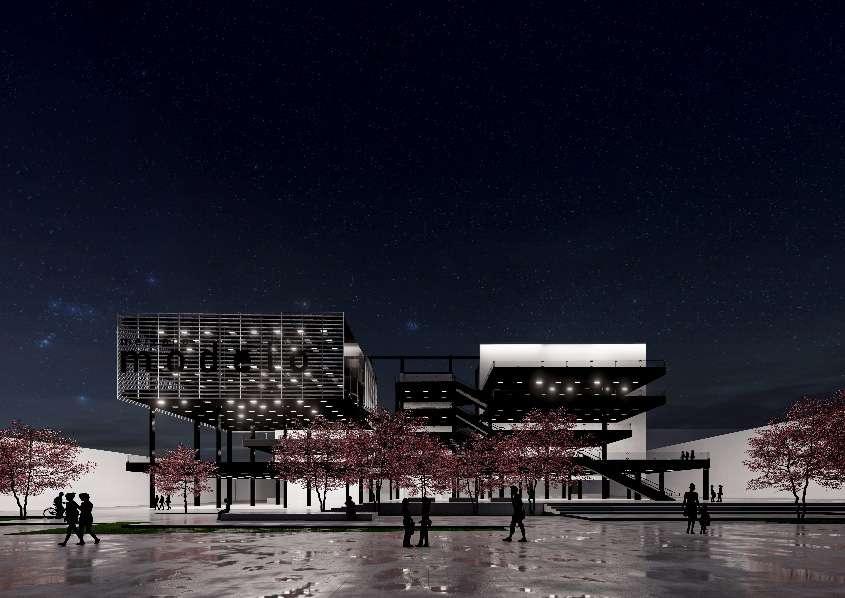

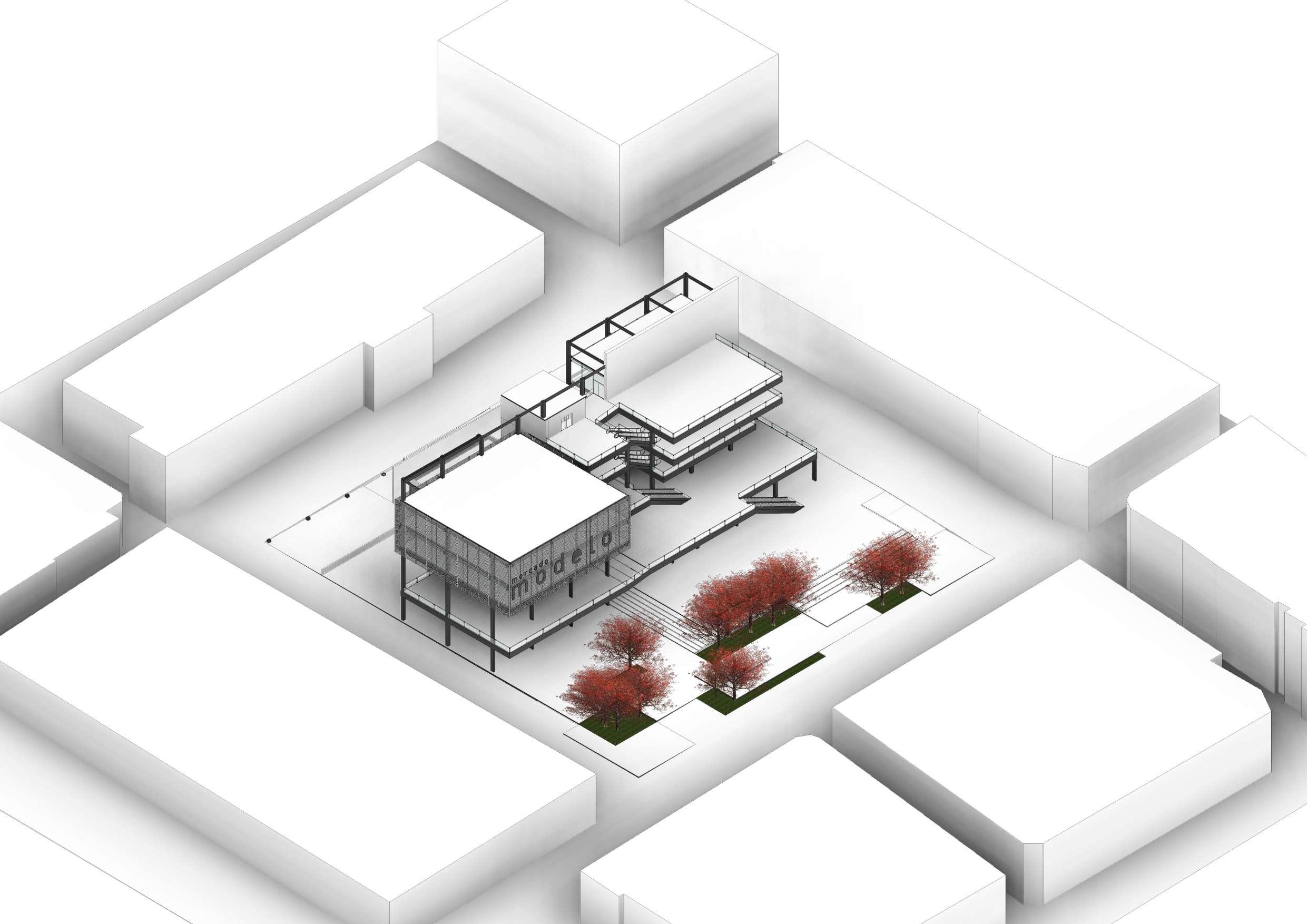

Mercado Modelo es una propuesta, proyectada para resolver los problemas de comercio informal, en una zona de gran congestión visual y de flujo comercial dentro de la ciudad. Es así que se plantea al objeto arquitectónico como una entidad que relaciona visualmente al comercio con el contexto. La composición arquitectónica se resume en tres volúmenes aislados entre sí unidos por una diagragma el cual presenta un antagonismo entre lo macizo y lo estructural; mismos se muestran articulados por el concepto de arquetipo. El contexto donde se encuentra proyectado tiene gran incidencia en la relación de las alturas así como la distribución en la implantación.

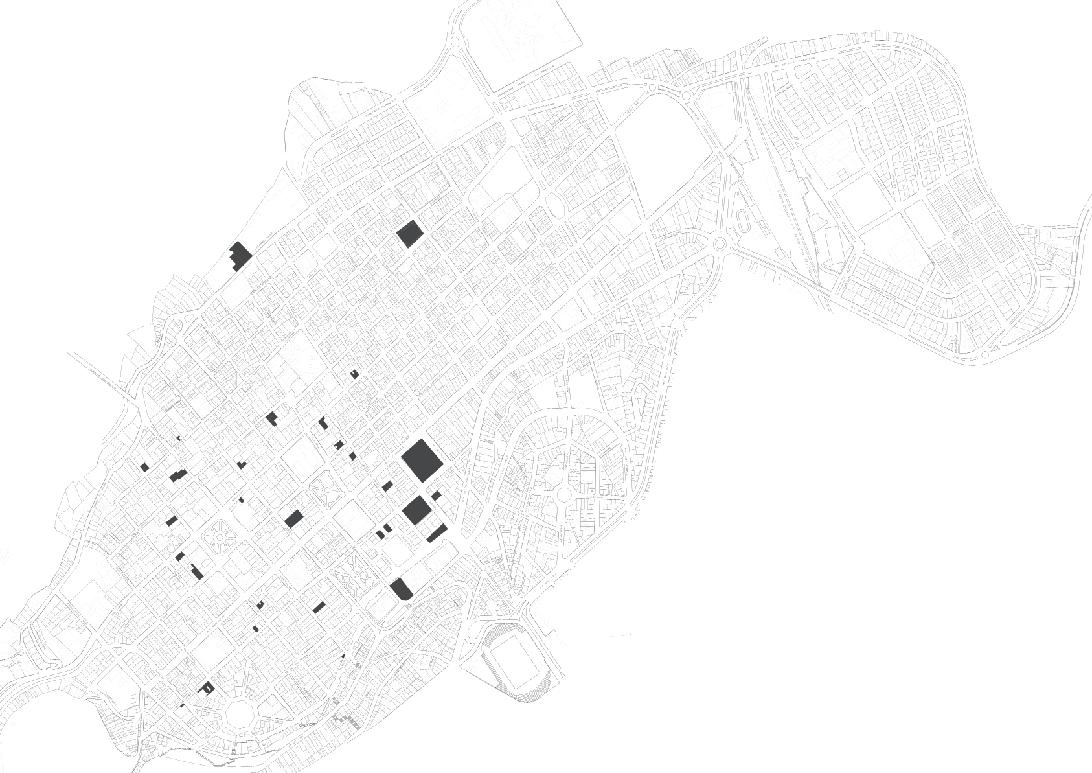

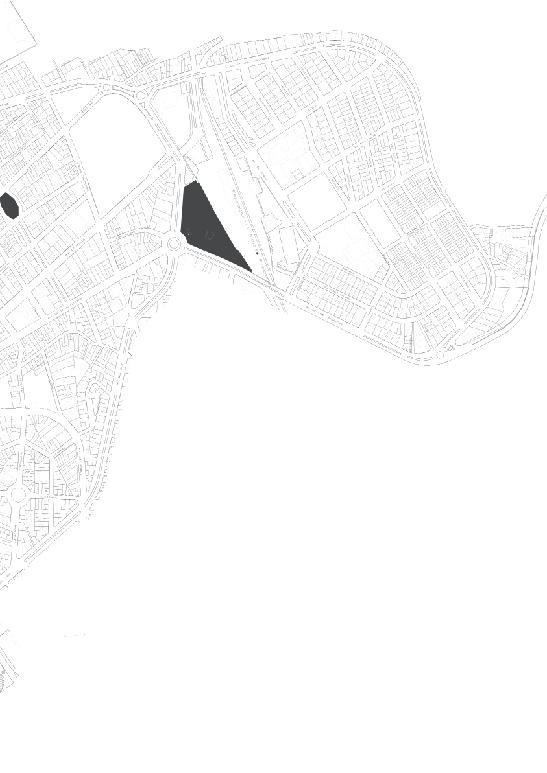

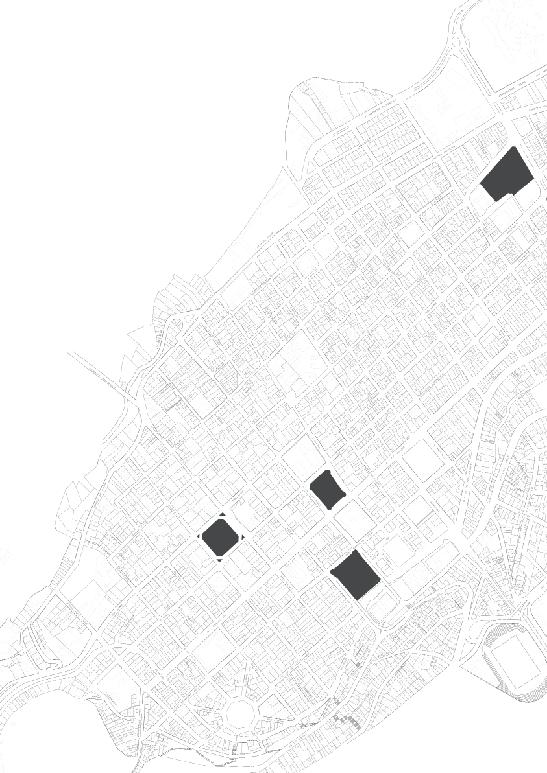

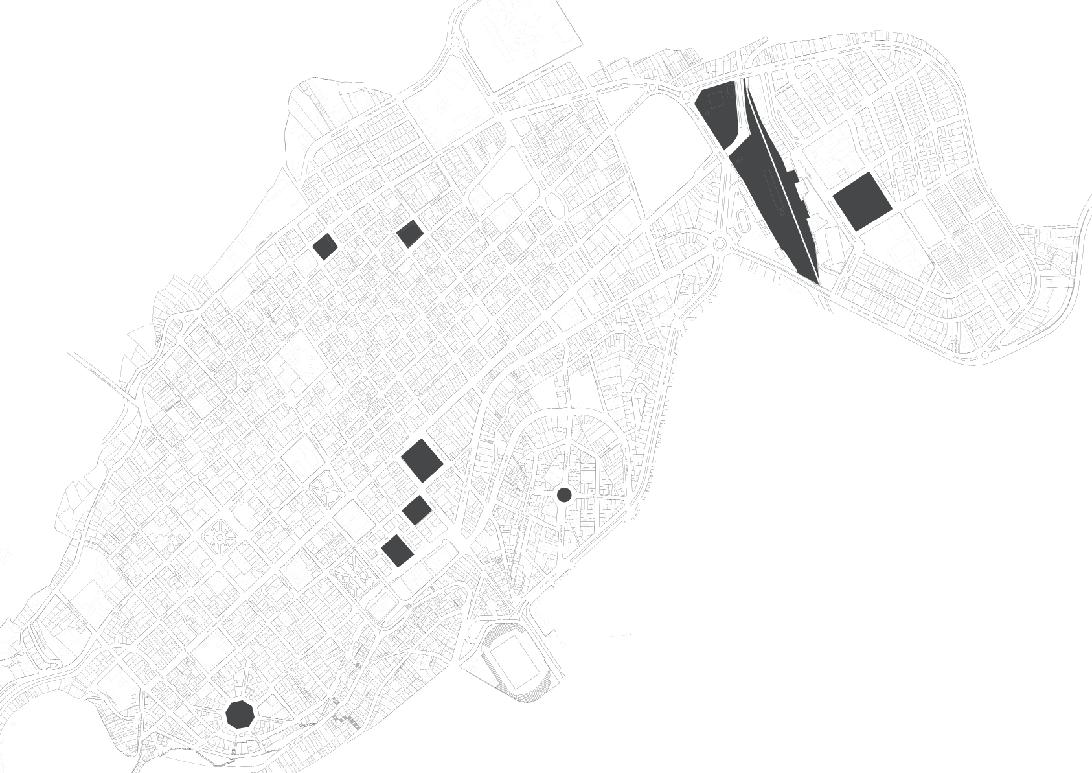

RED DE PLAZAS Y MERCADOS COLAPSADO
PARQUES Y ESPACIO PÚBLICO REDUCIDO
CONGESTIÓN VEHICULAR/ZONAS DE PARQUE CRÍTICO
Zona que carece de equipaiento de comercio causa que los otros mercados se congestionen más los días de feria
+El Mercado Modelo se convierte en un punto donde se congestiona la movilidad.
+ El Sector de la Pérez de Anda no tiene ningún equipamiento de comercio
+ Se puede establecer relaciones entre los mercados y plazas
Recorrido frecuente en infraestructura vial
Zona que sufre una congentión mayor debido a la afluencia de vehiculos partidulares y públicos.

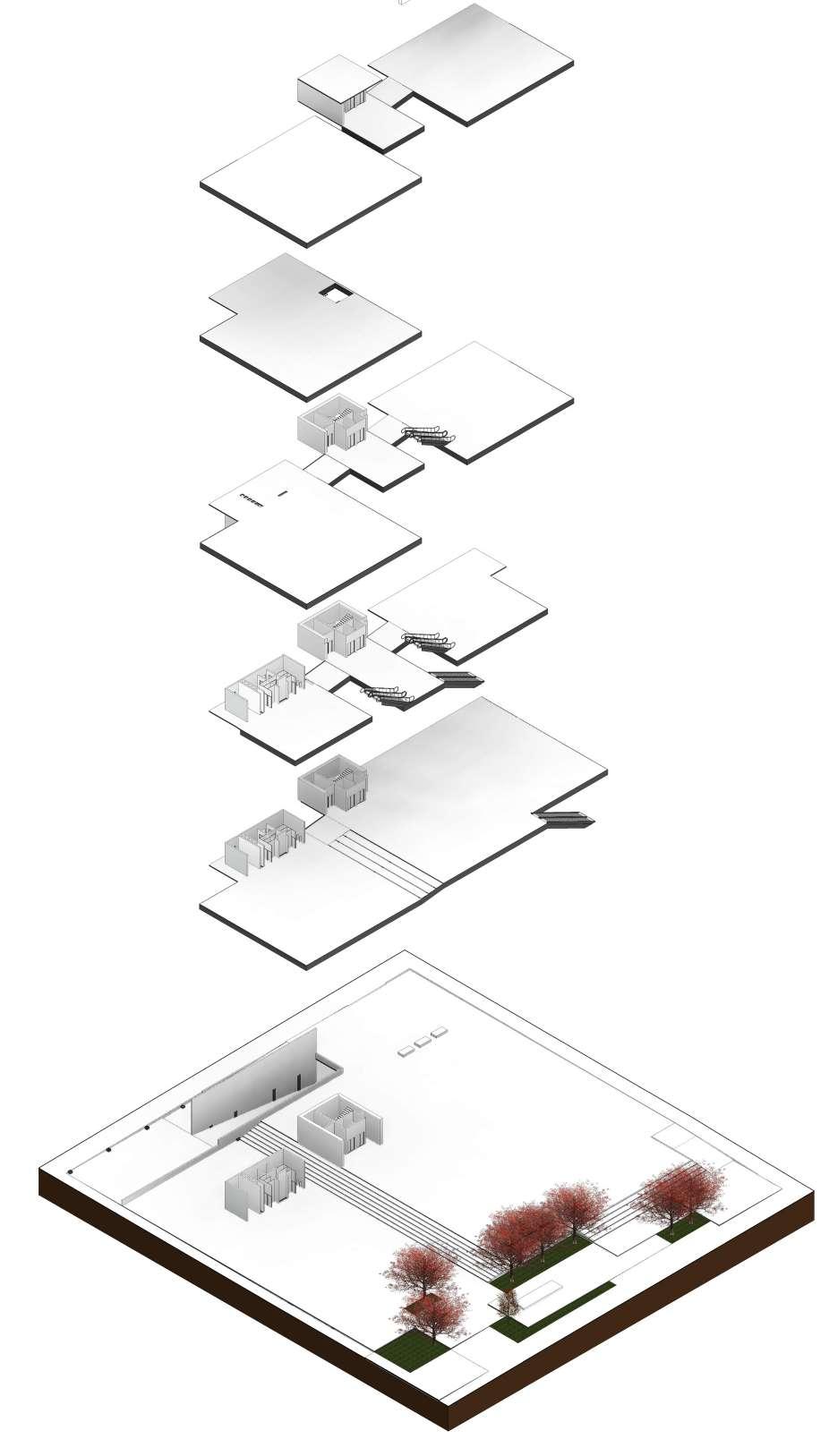

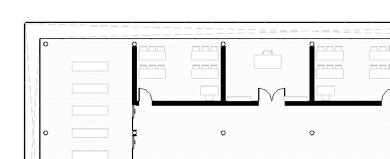

PLANTA ALTA 4
ZONA COMERCIAL
BATERÍAS SANITARIAS
CIRCULACIÓN VERTICAL
MONTACARGAS
CUARTO DE INSTALACIONES
PLANTA ALTA
ZONA COMERCIAL
CIRCULACIÓN VERTICAL
MONTACARGAS
PLANTA ALTA 3
ZONA COMERCIAL
BATERÍAS SANITARIAS
CIRCULACIÓN VERTICAL
MONTACARGAS
CUARTO DE INSTALACIONES
PLANTA ALTA 2
ZONA COMERCIAL
BATERÍAS SANITARIAS
CIRCULACIÓN VERTICAL
MONTACARGAS
CUARTO DE INSTALACIONES
PLANTA ALTA 1
ZONA COMERCIAL
BATERÍAS SANITARIAS
CIRCULACIÓN VERTICAL
MONTACARGAS
CUARTO DE INSTALACIONES
PLANTA BAJA
ESPACIO PÚBLICO
BATERÍAS SANITARIAS
CIRCULACIÓN VERTICAL
MONTACARGAS
CUARTO DE INSTALACIONES

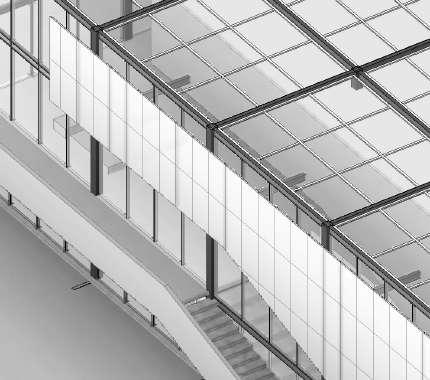

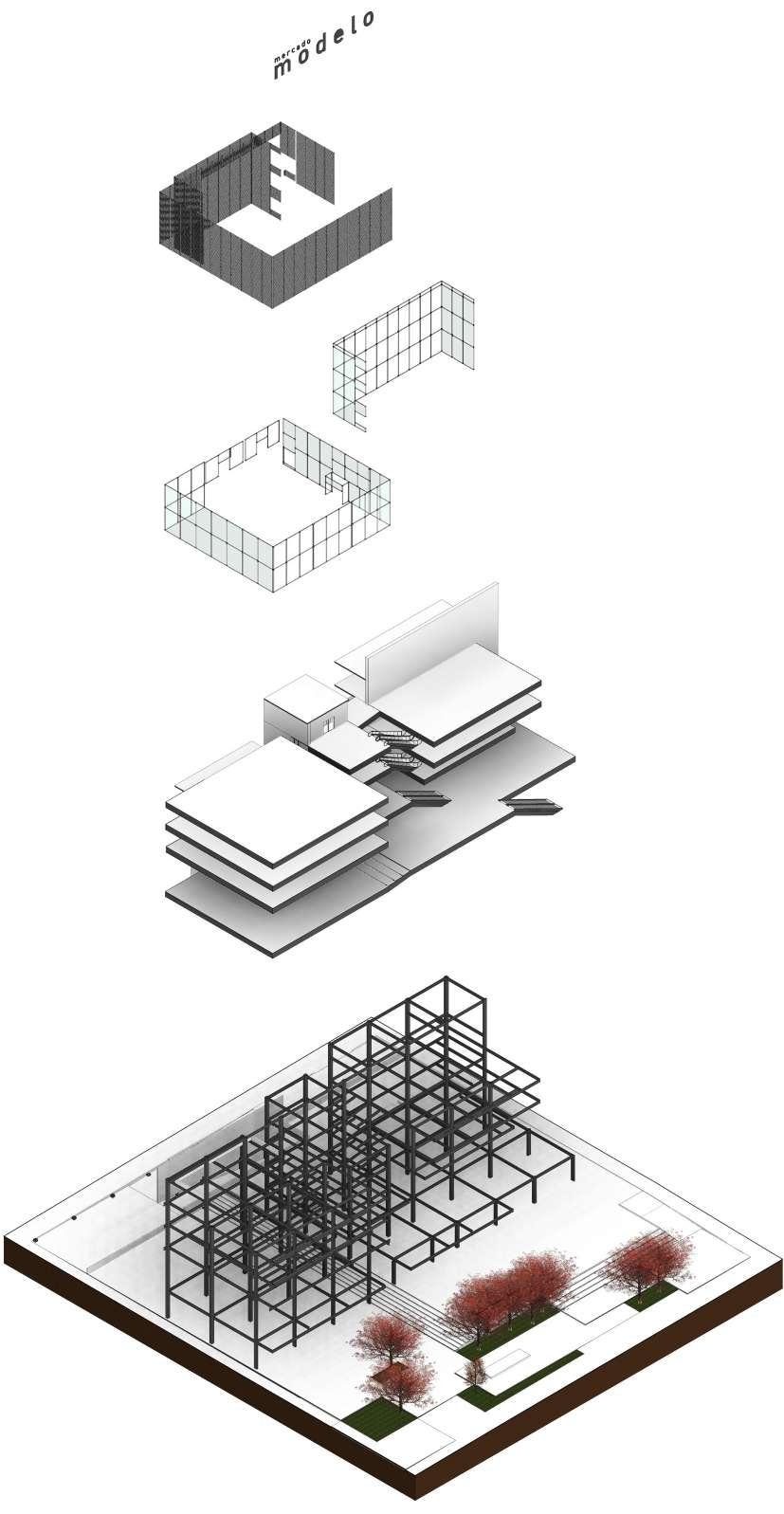

TIPOGRAFÍA METÁLICA
FACHADA VENTILADA
MONTANTES HORIZONTALES METÁLICOS CIRCULARES r=5cm
MONTANTES VERTICALES
METÁLICOS e=15cm
ACRISTALAMIENTO
SISTEMA DE MURO CORTINA CONEXIÓN SPIDER
MAMPOSTERÍA
BLOQUE ESTRUCTURAL e=20cm
ENLUCIDO
ACABADO PINTURA PARA EXTERIORES BLANCO

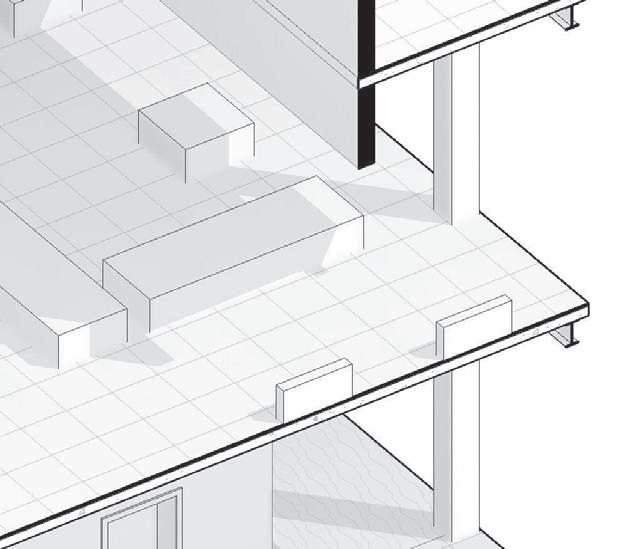

LOSA COLABORANTE
PLACA DECK
MALLA ELECTROSOLDADA
HORMIGÓN 240kg/m2
ACABADO DE PISO
HORMIGÓN ALIZADO Y PALETEADO

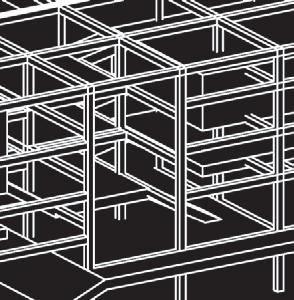

ESTRUCTURA METÁLICA
COLUMNA CUADRADA L=60cm
PERFIL IP H=45cm

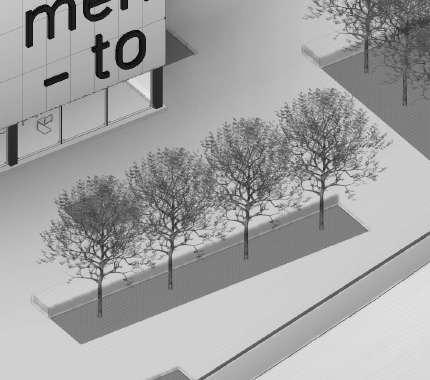

MEMENTO

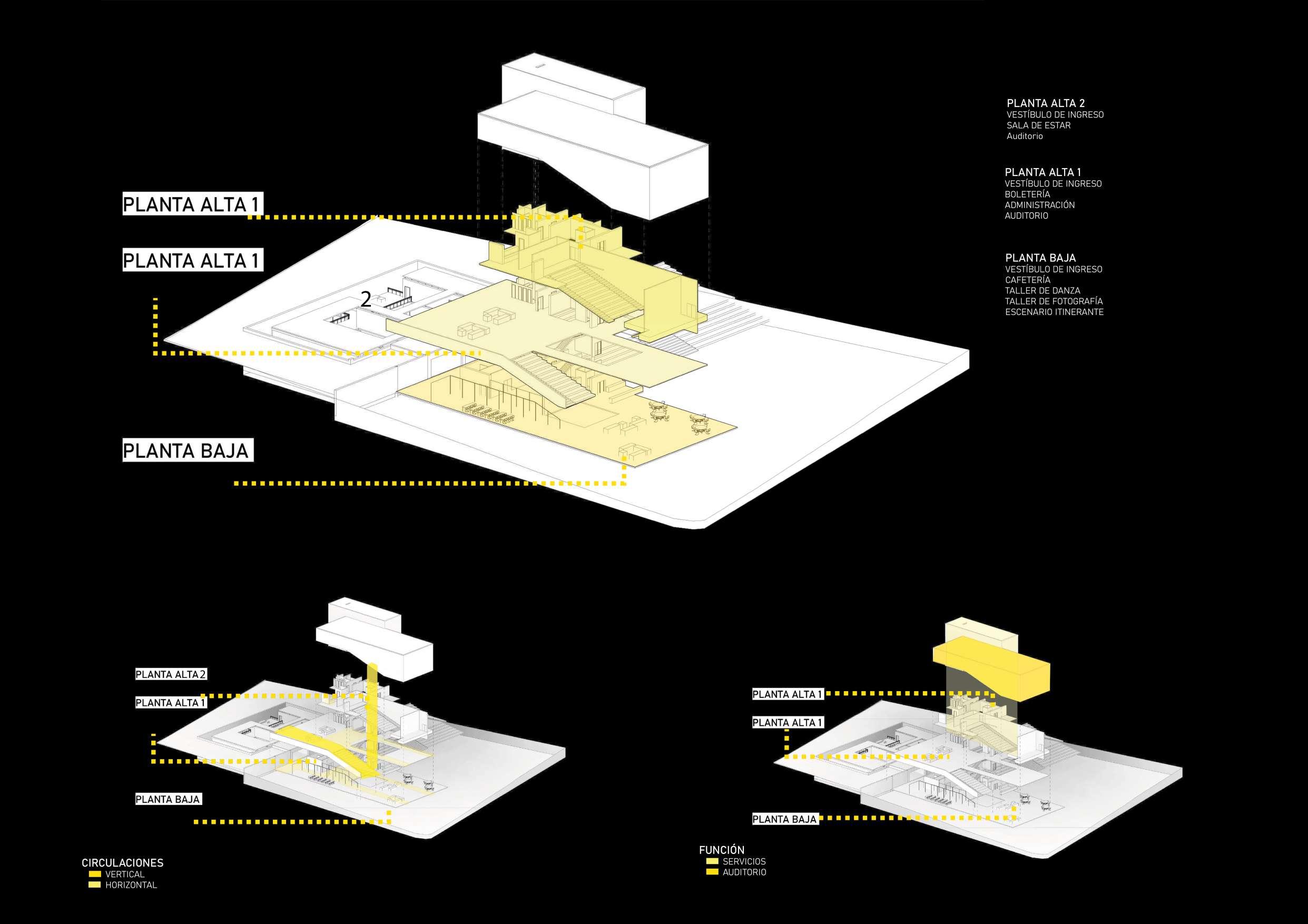

ACADEMIA DE ARTES ESCÉNICAS
Calle Rocafuerte
Calle Eloy Alfaro
Ambato, Ecuador
Área de construcción: 936 m2
2021

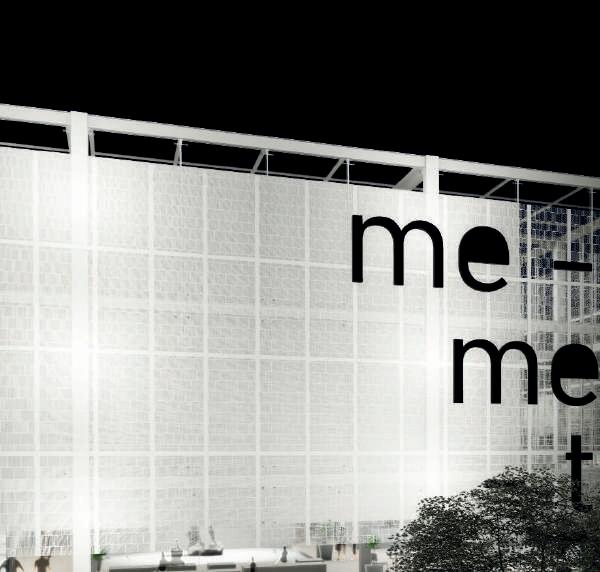

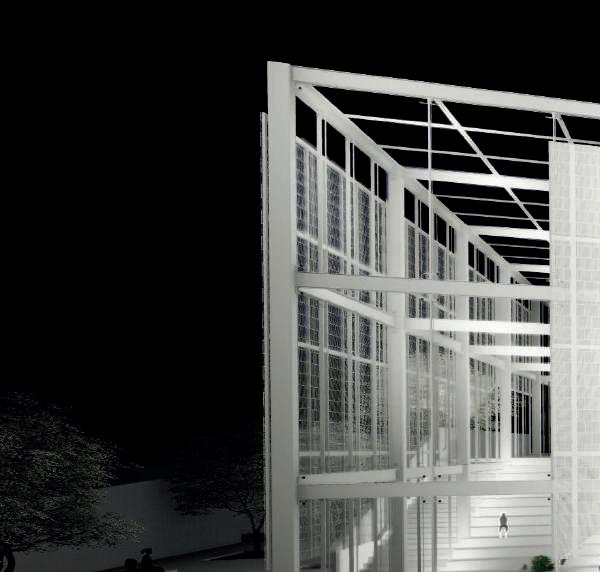

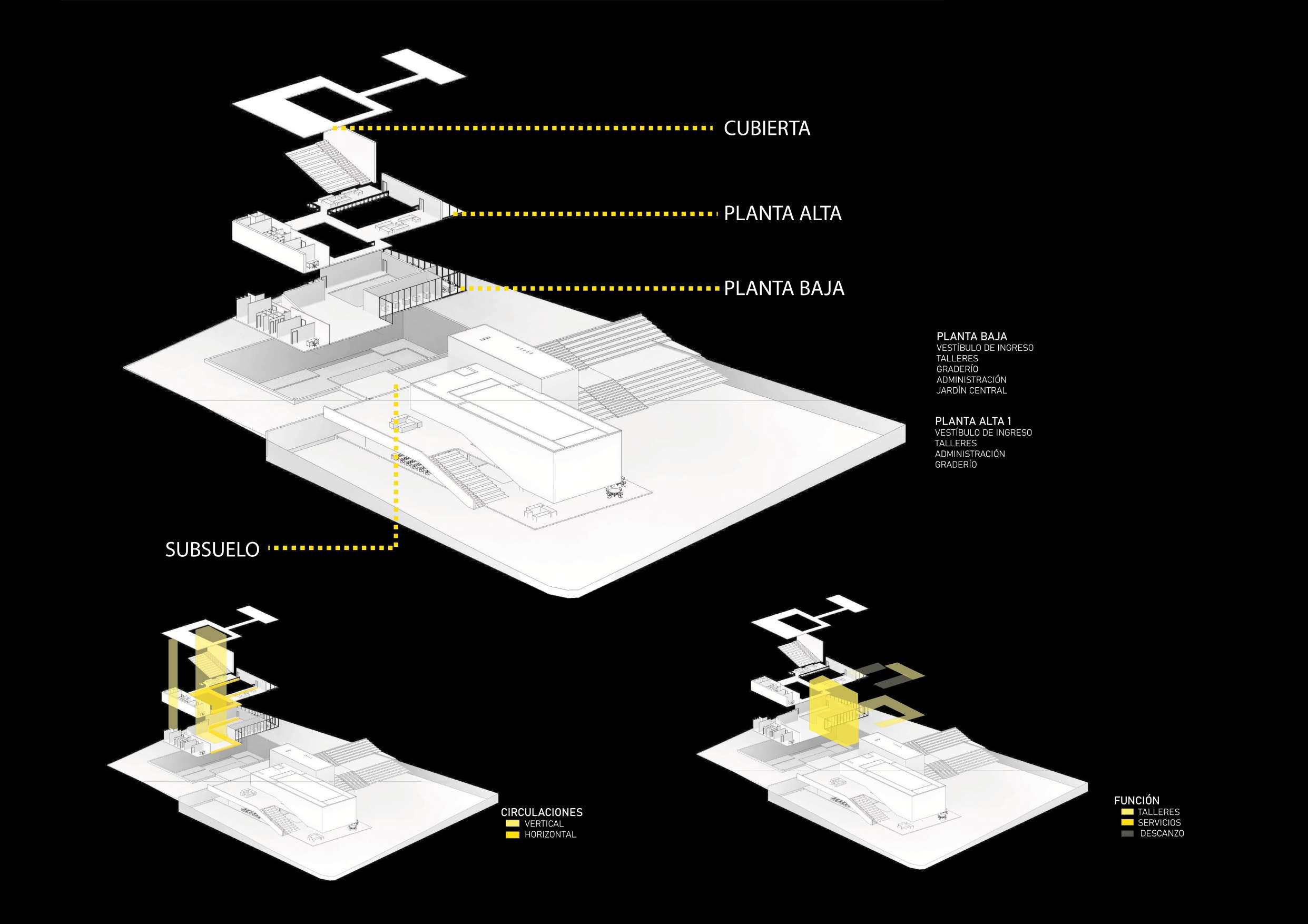

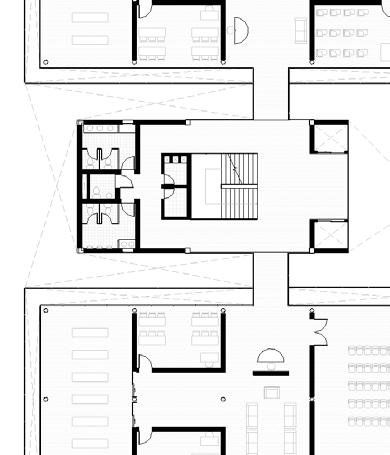

Memento es una academia de Artes Escénicas, proyectada para la comunidad, en una zona de gran congestión visual y de flujo dentro de la ciudad. Es así que se plantea al objeto arquitectónico como una entidad que relaciona un panorama cultural con la comunidad. La composición arquitectónica se resume en una dicotomía entre lo tectónico y estereotómico, elementos que se muestran articulados por el concepto de arquetipo. El contexto donde se encuentra proyectado tiene gran incidencia en la relación de las alturas así como la distribución en la implantación. De esta manera se logra un proyecto de sencillez plausible y concepto concreto.

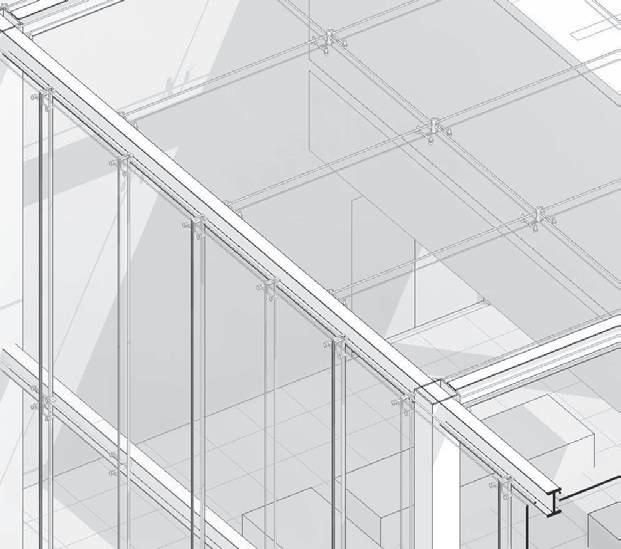

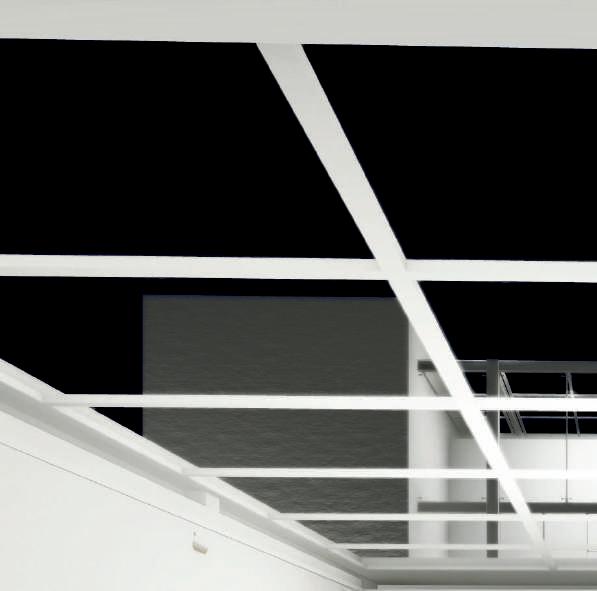

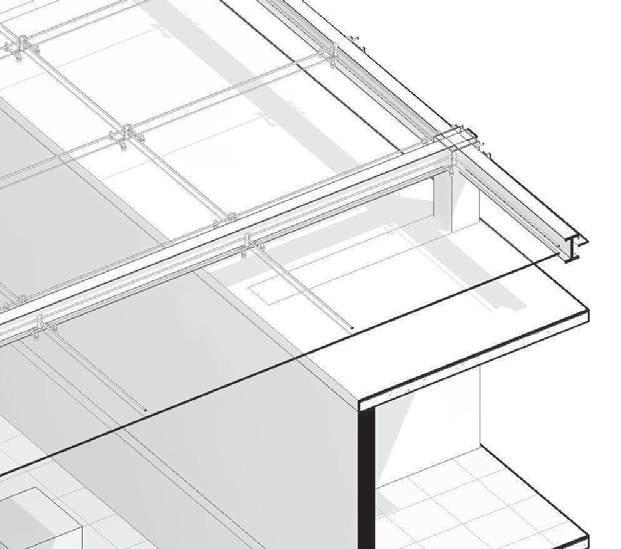

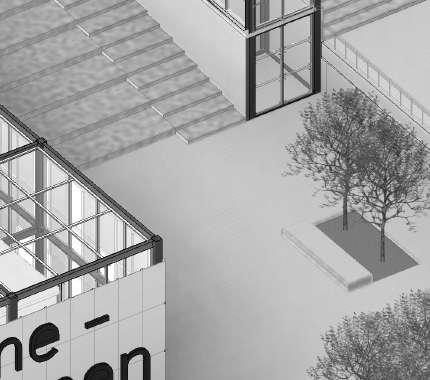

Cubierta acristalada- Vidrio Templado 8mm-Conexiones Sistema Spider-Anclado a Estructura
DETALLE CONEXIÓN PILAR-VIGA
Muro Bloque Sólido de 20x20x40. Aplanado pulido fino. Acabado pintura Vinílica Blanca
Losa Colaborante- Placa Deck- Malla Electrosolda-Loseta de HormigónConexión por Pernos. Acabado de piso
Sistema de Faldón anclado a la Losa Colaborante
DETALLE CONEXIÓN LOSA COLABORANTE-VIGA PRINCIPAL

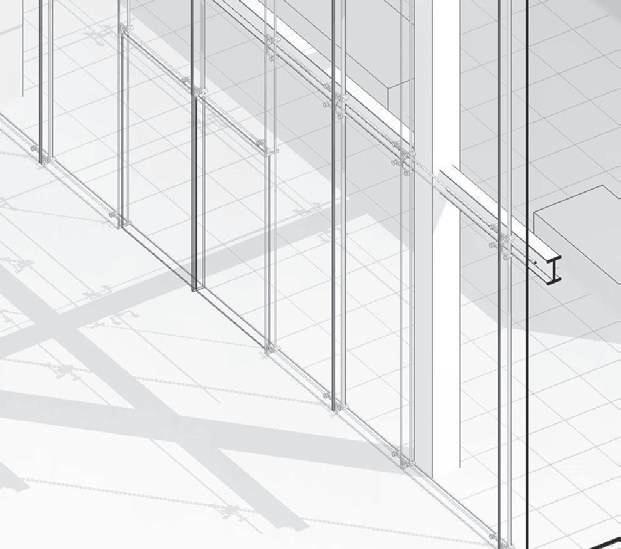

Sistema de Muro Cortina-Vidrio Templado 8mm- Cenexiones Sistema Spider- Refuerzo Vertical de Montante de Vidrio de 8mmConectado con Silicona- Anclado a Estructura
Perfil Tipo I H=30 cm
Pilar Cuadrado Metálico L=36cm
Contrapiso
DETALLE CONEXIÓN VIGA PRINCIPAL- VIGA SECUNDARIA
DETALLE CONEXIÓN CUBIERTA ACRISTALADA- SIST. SPIDER ANCLADA A LA ESTRUCTURA
DETALLE CONEXIÓN MURO CORTINA-SIST. SPIDER Y A PILAR CUADRADO 36CM
DETALLE CONEXIÓN SIST. SPIDER - VIDRIO LAMINADO 8MM- REFUERZO VERTICAL DE VIDRIO TEMPLADO 8MM
