PORTAFOLIO ARQUITECTURA

DAVID SANTIAGO HOYOS CASTRO

“La arquitectura, donde un simple trazo puede ser toda una historia” Arq. David Hoyos

Noviembre, 2022

Autor David Santiago Hoyos Castro. Usted es libre de copiar, distribuir y comunicar pú blicamente la obra, bajo las siguientes condiciones * reconocimiento: debe reconocer los créditos de la obra de manera especificada por el autor (pero no de una manera que siguiera que tiene colaboración o apoyan el uso que hacen de su obra no comercial: no puede utilizar esta obra con fines comerciales sin obras derivadas: no se pueden alterar, transformar o generar una obra derivada a partir de esta obra.

DAVID SANTIAGO HOYOS CASTRO

Cualidades

-Proactivo -Responsable

Soy una persona responsable, que se adapta facilmente a los entornos laborales, así mismo me gusta ayudar a las perso nas y tomar el liderazgo en situaciones que lo requiera, me con sidero una persona creativa apasionada por el diseño y la arqui tectura que aprecia los pequeños detalles de cada proyecto.

Perfil

Aptitudes

Experiencia

Tengo conocimiento en diseño de envolventes y procesos sosteni bles en una edificación así como dominio de software 2d (Autocad, illustrator, Photoshop y algunos aplicativos web), y 3d( Revit, Ar chicad y Sketchup) conocimiento en herramientas de renderización (Lumion, Twintmotion y Vray) y un nivel intermedio en herramien tas de ofimatica, y un nivel basico en project. -Diseño café campestre -Guasca,Cundinamarca. 2021 2022 -Diseño vivienda -Icononzo, Tolima.

Información

CONTENIDOPROYECTOS

Colegio carrera 13

Se busca entender el funcionamien to de una institución educativa y la manera de realizar un programa.

Renacer Santa Fé

Se genera un proyecto, de vivienda multifamiliar en el barrio santa fé con enfoque en la sostenibilidad.

Café galeria

Se comprende la manera de desa rrollar un proyecto a partir de un principio de orden y una rejilla.

Jardín Botánico Nogal

Se busca aprender a manejar la to pografía de un lugar,asi como reali zar la adaptacion al entorno.

Centro cultural Concordia

Se proyecta un edifcio cultural el cual se adapte al entorno patrinmonial y ayude en la revitalización del lugar.

Monumento a la vida

Se crea un monumento el cual se adapta a los elementos arboreos y la topografía del espacio.

Conoce más del proyecto aquí.

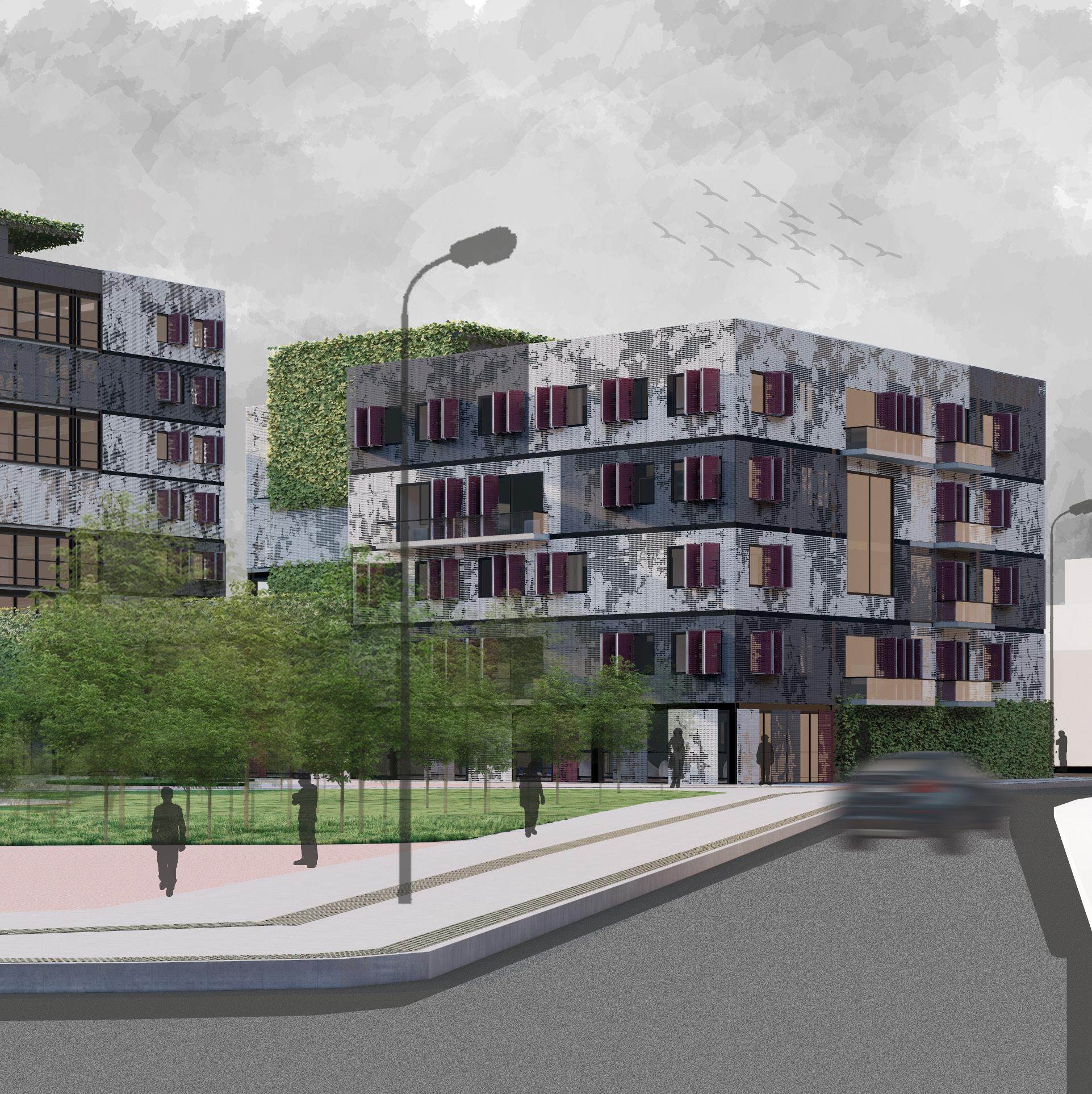

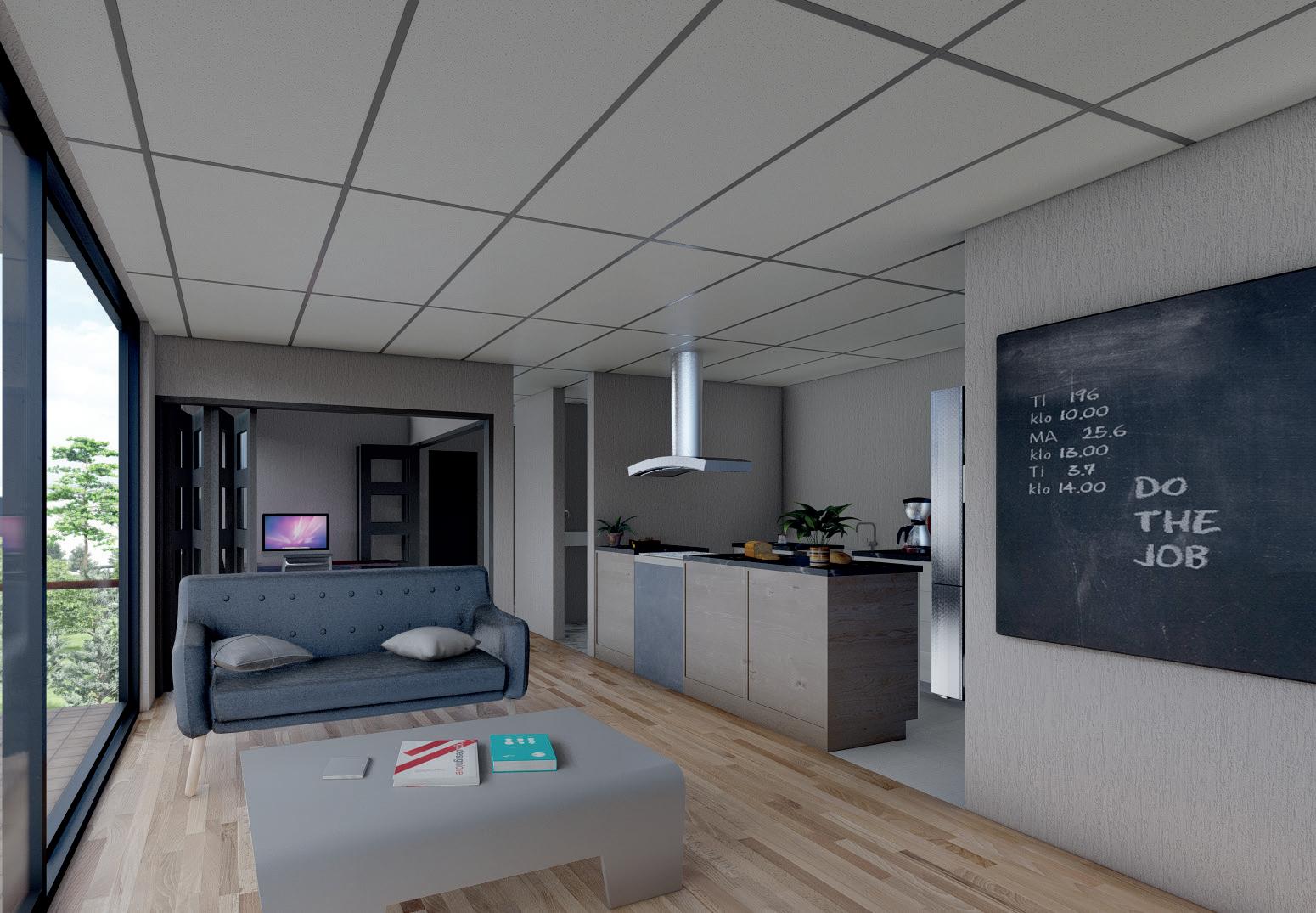

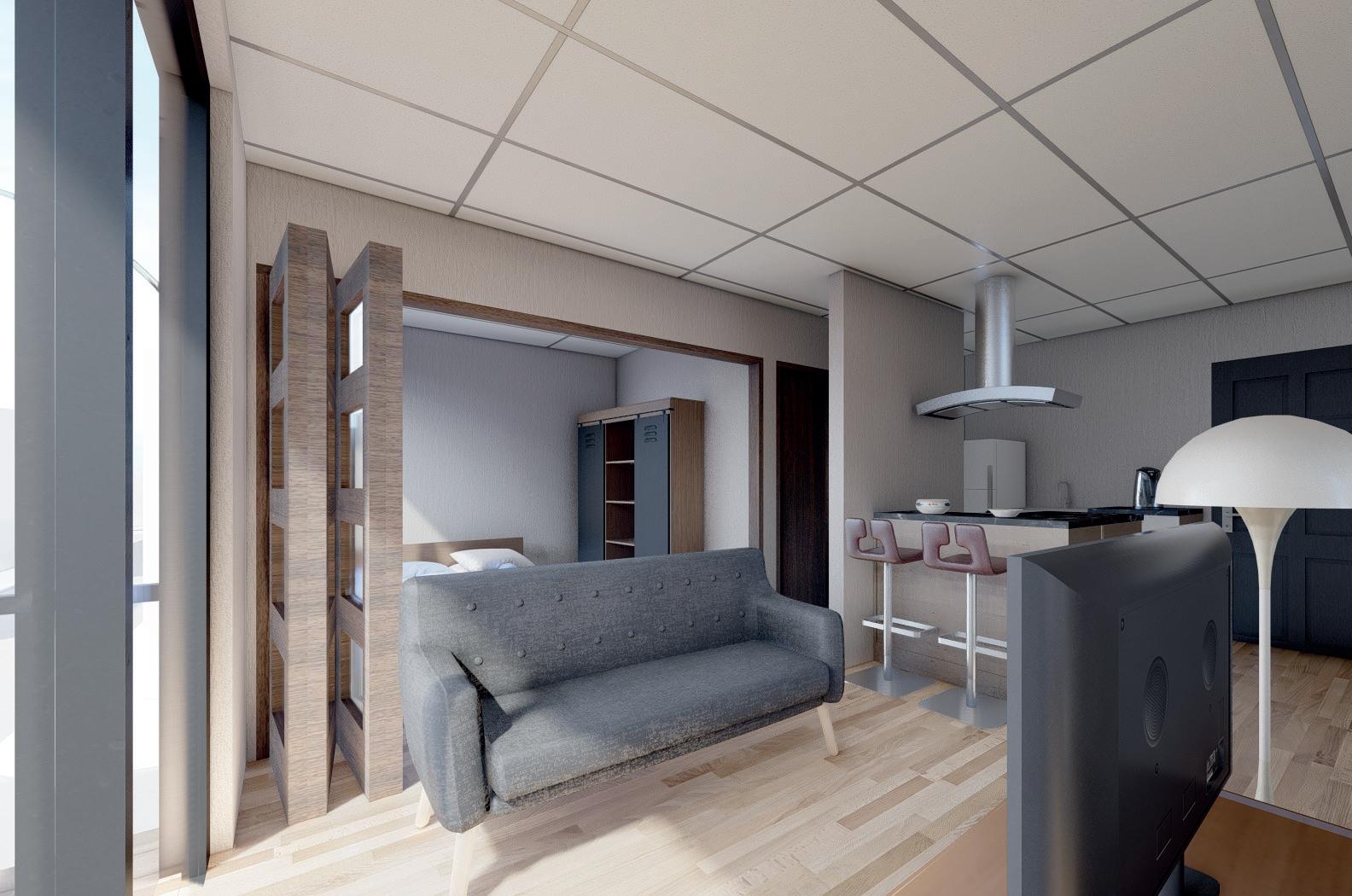

Renacer Santa Fé

Semestre V

Lugar: Bogotá, Santa fé

01

Se busca entender los diversos tipo de vivienda, así como la forma de crear espacios con gran calidad arquitecónica para ser habitados, así como comprender las partes que com ponen un proyecto de vivienda multifamiliar y unifamiliar. Se comprenden los parame tros que hacen que un proyecto sea sostenible, y los mecanismos que permiten generar calidad espacial y confort en el proyecto, por otra parte se aplican diversos sistemas para ahorro energético y la manera que esto impacta a futuro.

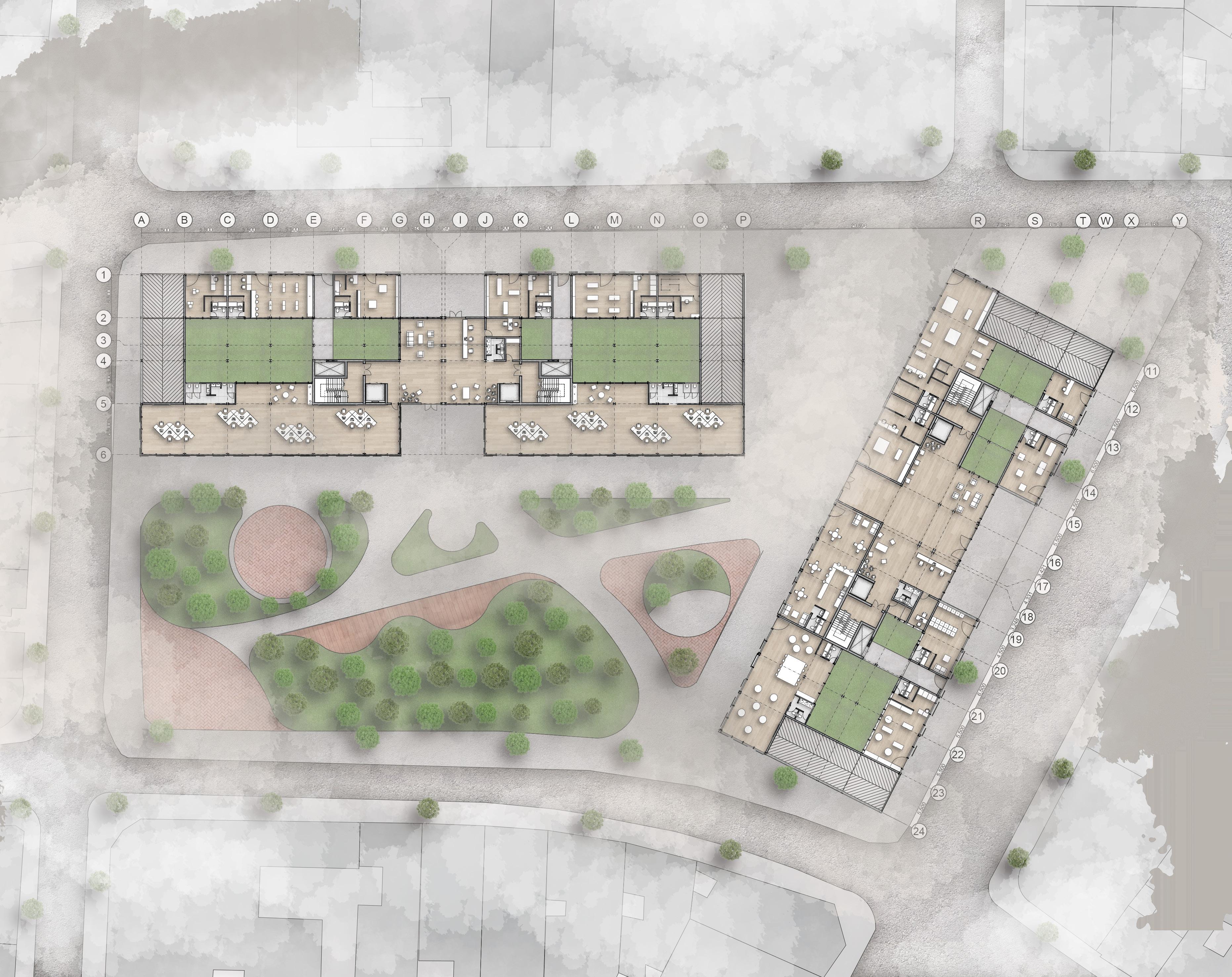

PLANTA GENERAL PRIMER NIVEL

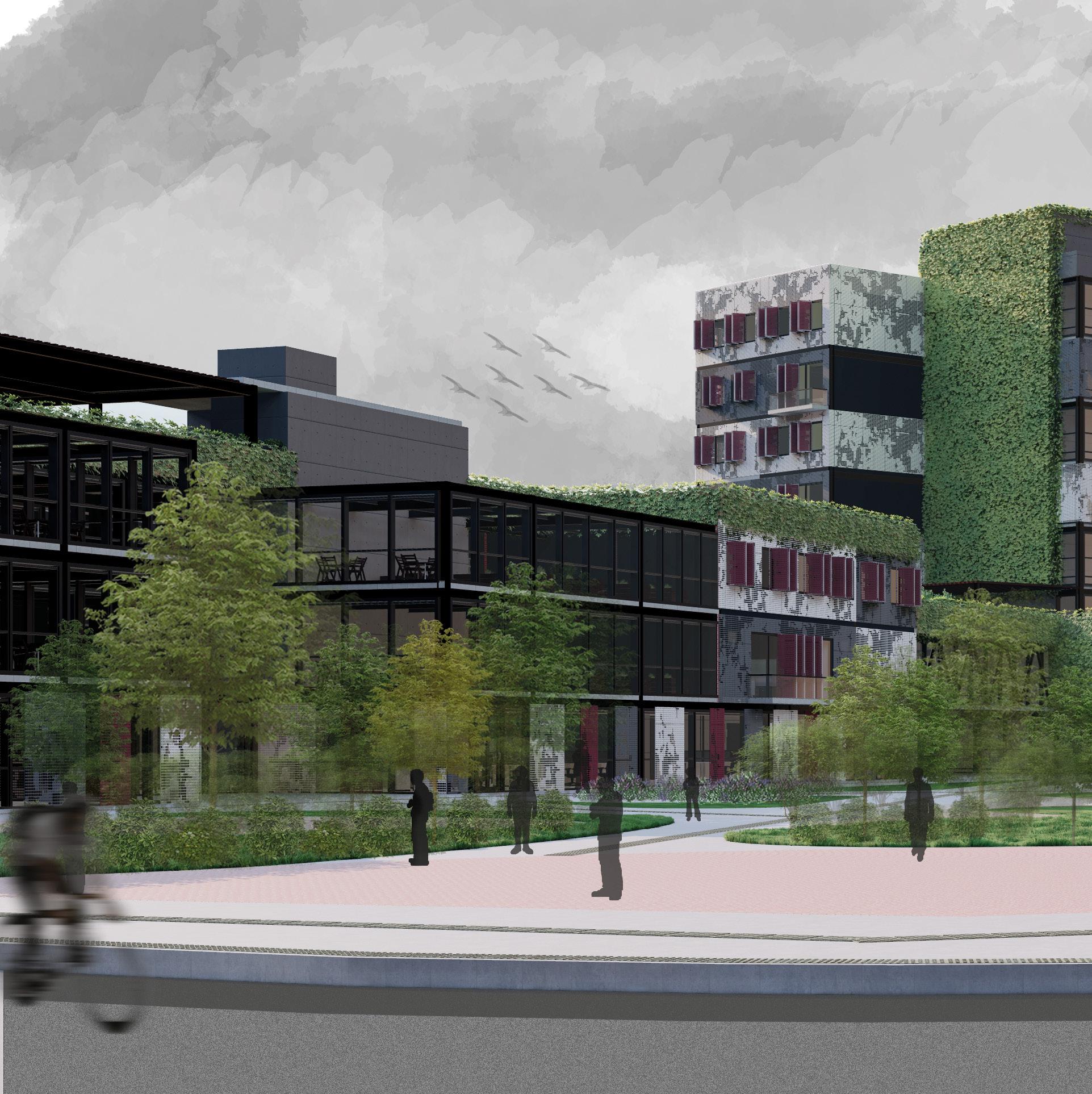

Es un proyecto ubicado en la ciudad de Bogotá en la localidad de los Mártires en el barrio Santa Fé, busca generar una renova ción en el sector por medio de la implementación de ejes verdes y el aumento de zonas peatonales, así mismo se busca dar a las personas del sector una nueva forma de habitar el lugar por medio de un planteamiento de ciudadela cercano a diferentes puntos de interés como lo es la plaza de Paolquemao, el Mall plaza, el centro de Paz,memoria y reconciliación, y zonas verdes como el parque del Renacimiento,por otra parte dentro de la ciudadela que se encuentra ubicado el proyecto se busca generar zonas comerciales en primer nivel que permitan a las personas llegar a realizar sus actividades sin necesidad de movilizarse a lugares distantes y las zonas comunales públicas como el coworking y el espacio público que cuenta con arborización de me diano porte, en cuanto a los apartamentos se busca la desjerarquización de espacios para que estos lugares sean flexibles y puedan ser usados para diferentes actividades.

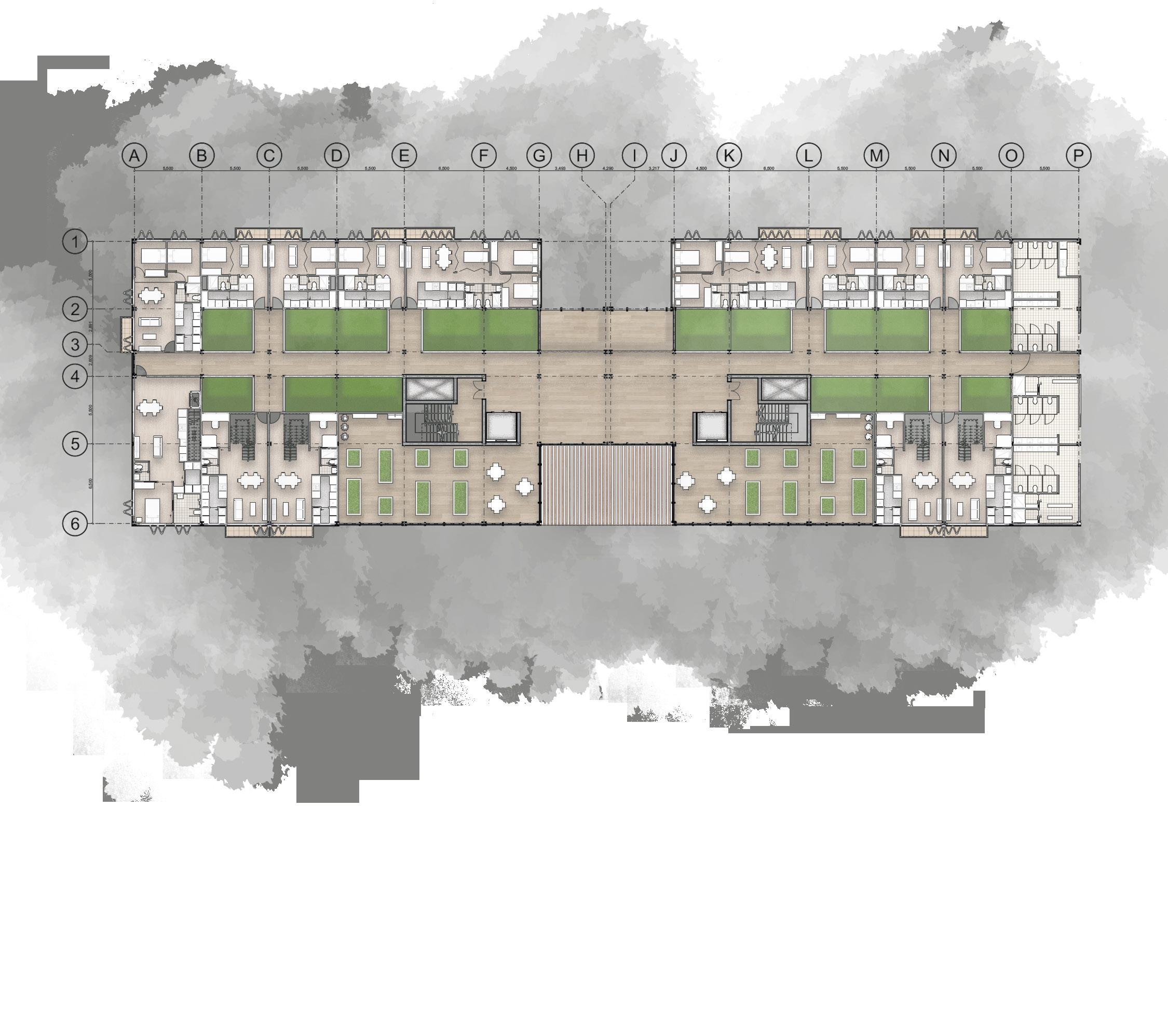

PLANTA TIPO BARRA 1

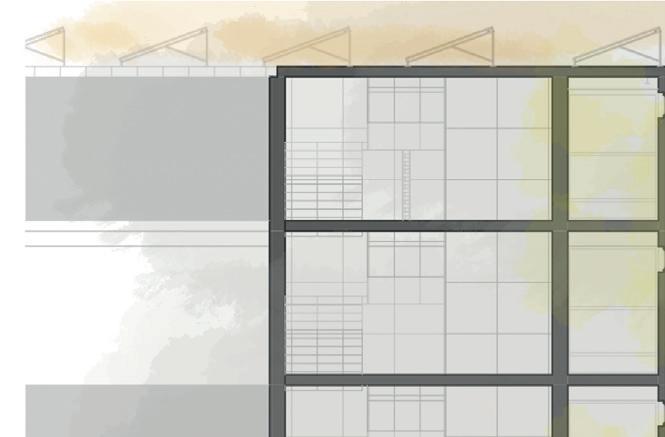

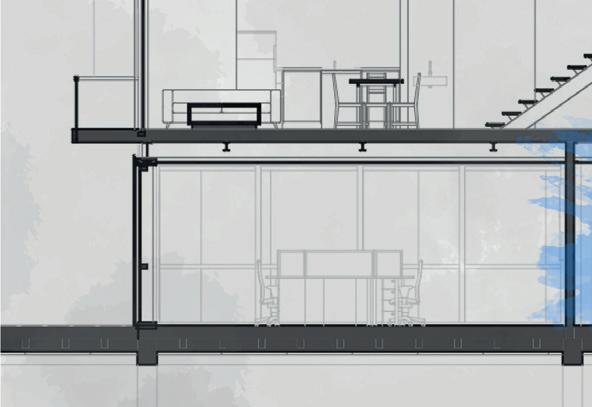

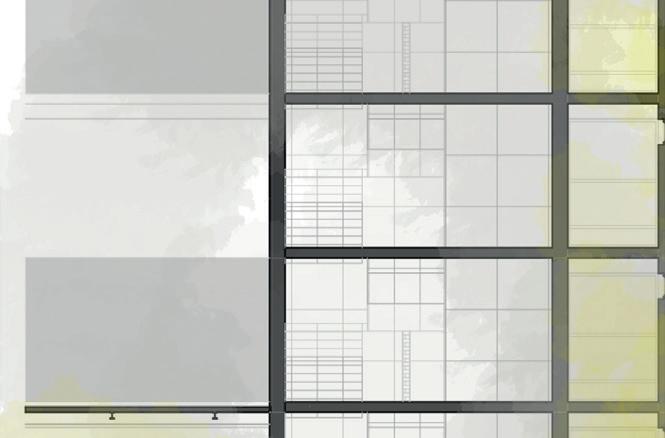

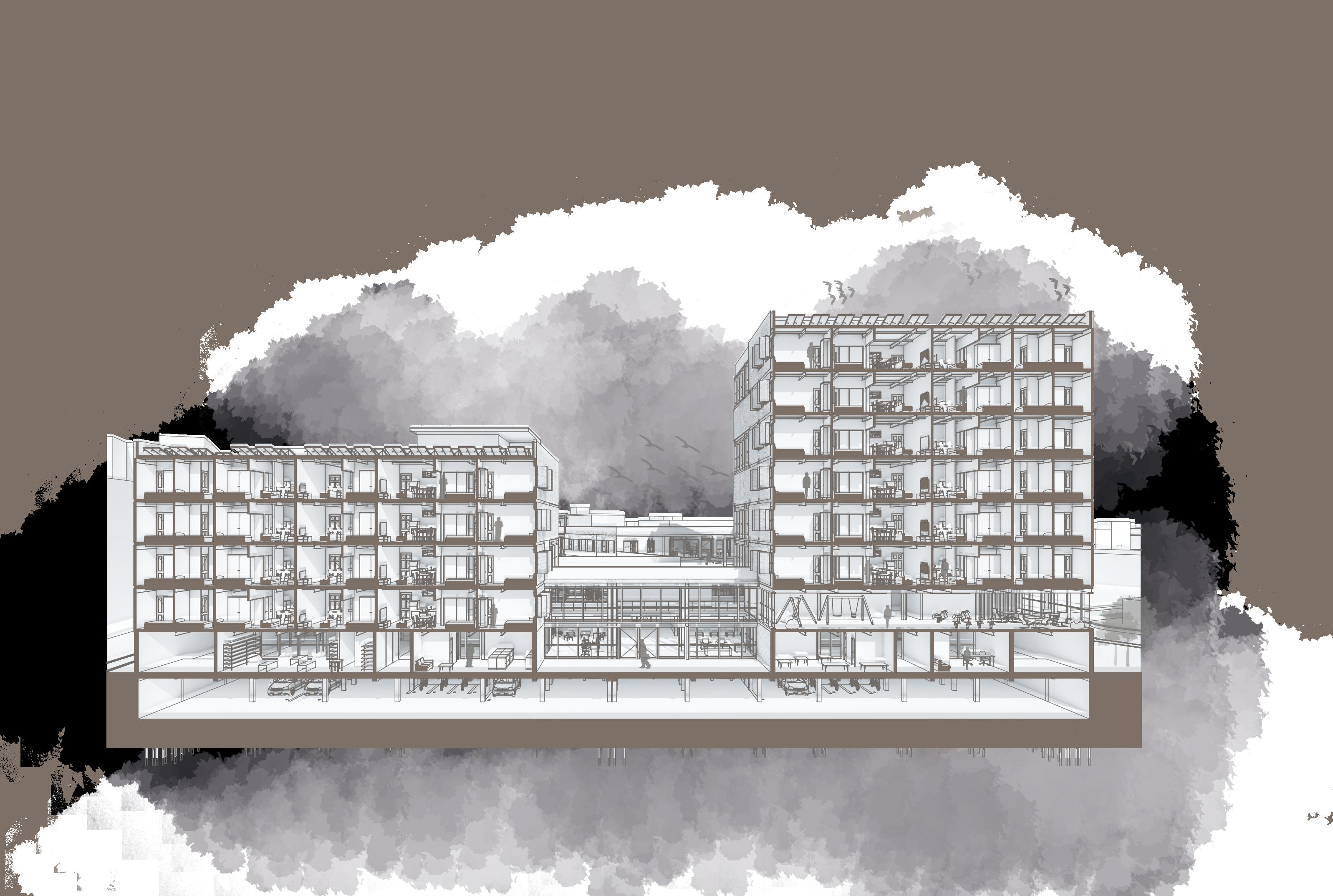

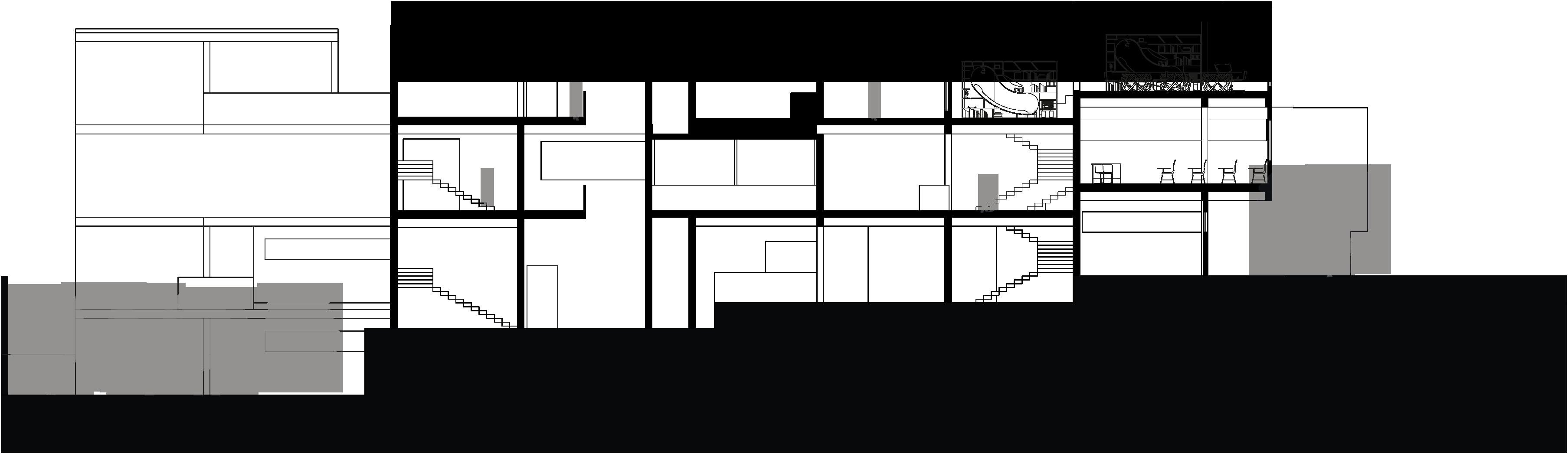

CORTE TRANSVERSAL

Vegetación- hiedra(enredadera) y helechos- Verde

Jardinera terraza- tierra y grava de d rio-h=35cm tierra- h=15cm grava

Muro perimetral- concreto reforzado- 15cm

Losas-concreto-30*30cm-co n distanciadores a 7cm de la placa Flanche para panel alumi nio-aluminio-1mm

Acabado terraza- afinado con 2% de pendiente e impermeabilizante

Placa entrepiso- concreto reforza do y steel deck- 20cm

Ventana habitación- marco aluminio- vidrio templado-6mm

pendiente 2% para sifón

Muro fachada- bloque #5-arcilla12*30*20cm- pañete- vinilo negro

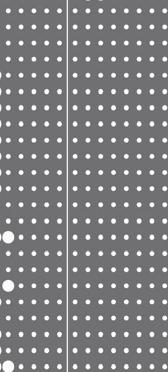

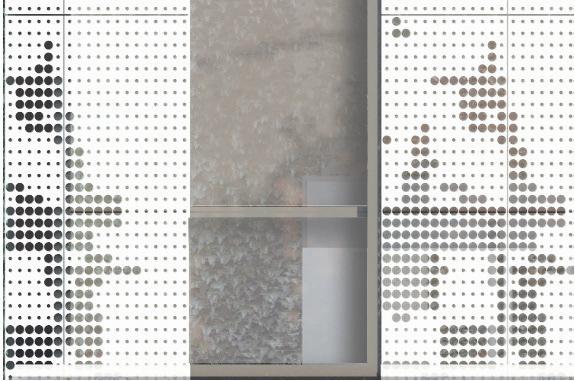

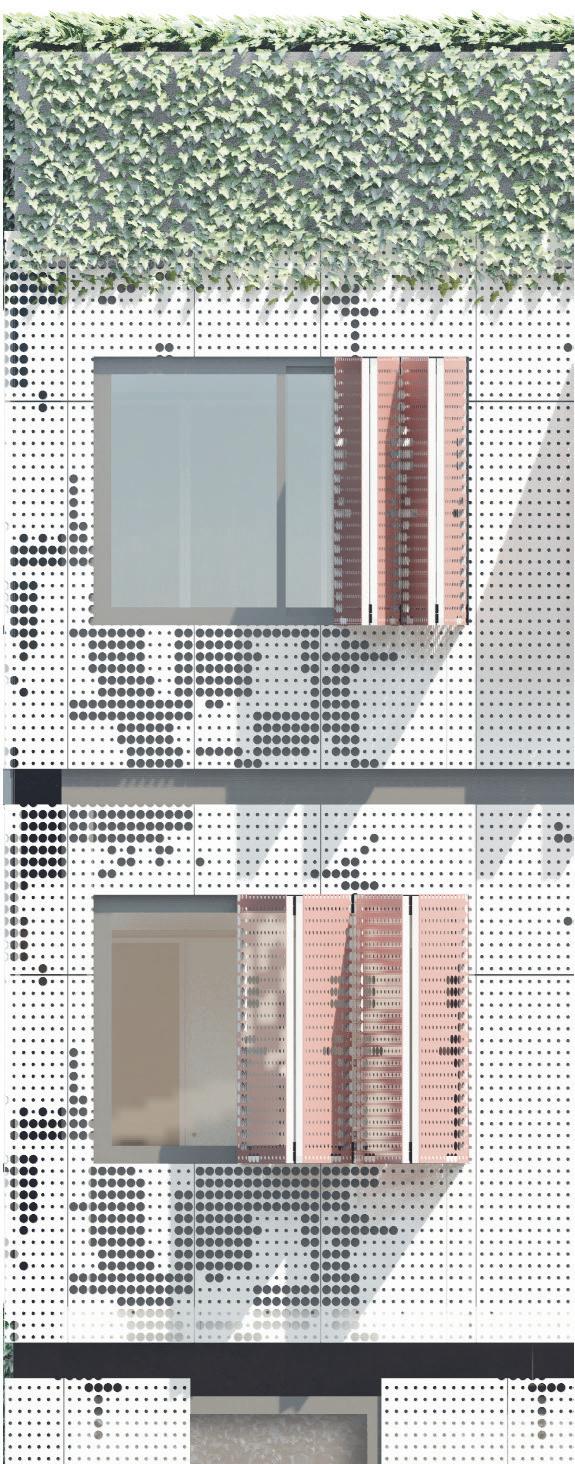

Celosía en aluminio -0.2cmperforado y esmaltado - blanco

Placa entrepiso- concreto reforza do y steel deck- 20cm-terminado con afinado y piso laminado

Vigueta-acero-8*13cm-negro

Viga IP-acero-26*28cm-negro

Cielo raso- placa yeso- 1.27cm Ventana baño- marco aluminiovidrio templado-0.6cm

Celosía en aluminio -0.2cm- perfo rado y esmaltado - rojo salmón

Estructura drywall-acero galvani zado -3.8cm viguetas y omegas

Marco muro cor tina en aluminio -10cm-esmalte antioxidante-negro

Losa concreto-20 0 cm-pulida-gri 20 concreto-20cm-pulida-gr r pulida-gris osa concreto c conc ulida-gris osa a a -pulida-

20 cm-pulida-gris

eto Viga cimentación-acero,concret t tación-acero,concreto ga cimentación-acero,con iga cimentación-acero,concre a cimentación-acero,co

Zapata aislada-acero,concreto a rio Aislante humedad zapata-Grava i zapata-G r r slante zapata-Grav o ante humedad

Paneles moviles por medio de rieles P viles riel

Paneles plega pleg l l P ga p s an e e e bles de color rojo salmón Ventanas en aluminio

ESTRATEGIAS SOSTENIBLES

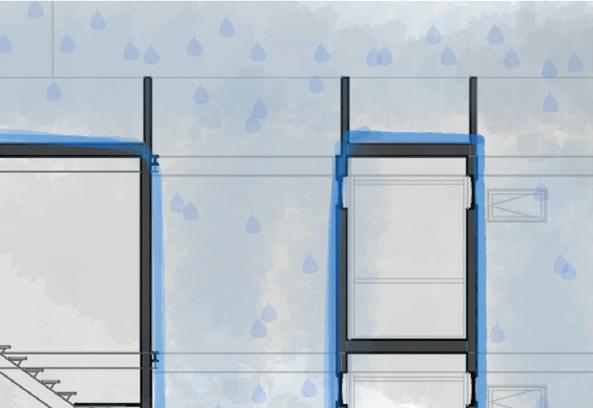

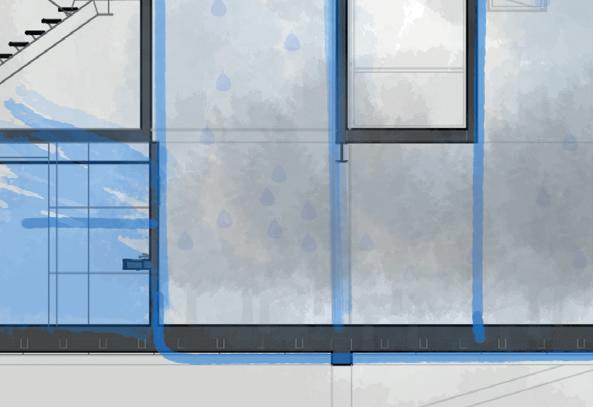

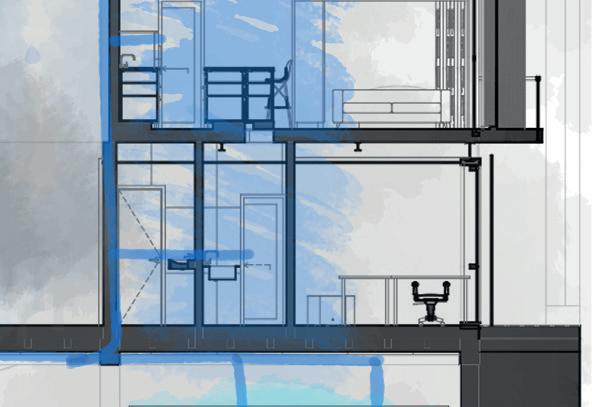

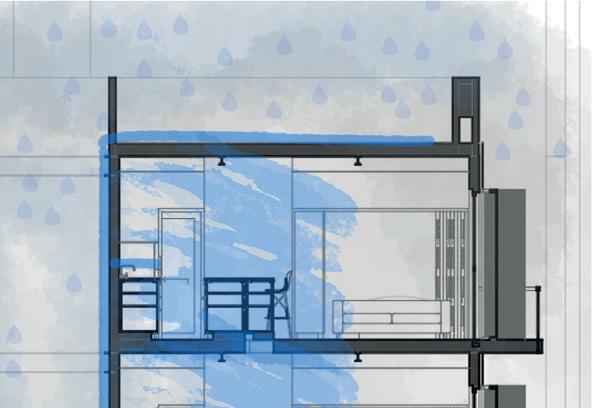

Reutalización aguas lluvia

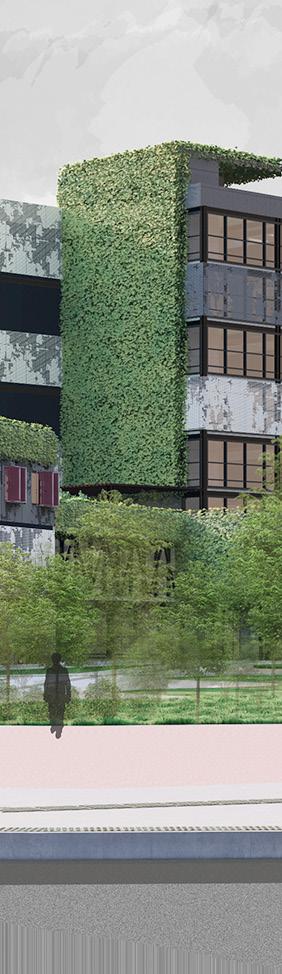

Las estrategías bioclimáticas usadas en el proyecto son principalmente la ganancia solar por medio de paneles en aluminio que guardan el calor y permiten paso de ventilación. El ahorro de agua por medio de la recolec ción de aguas lluvias, y de terrazas verdes.

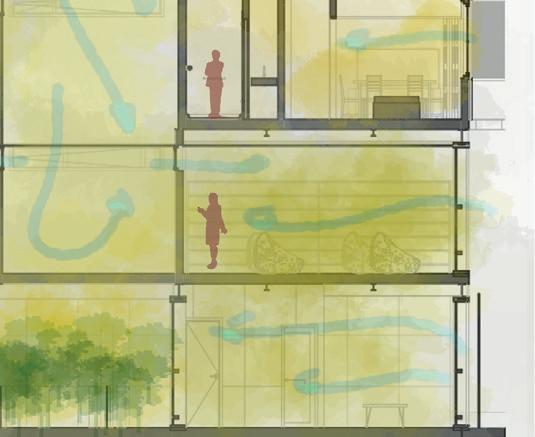

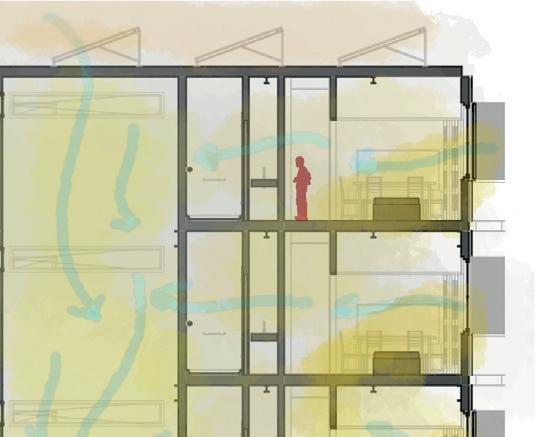

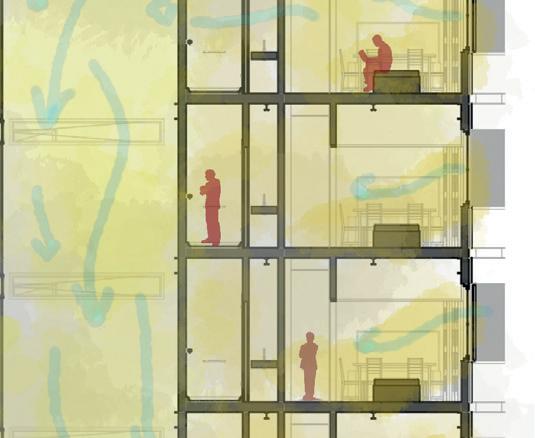

Confort termico

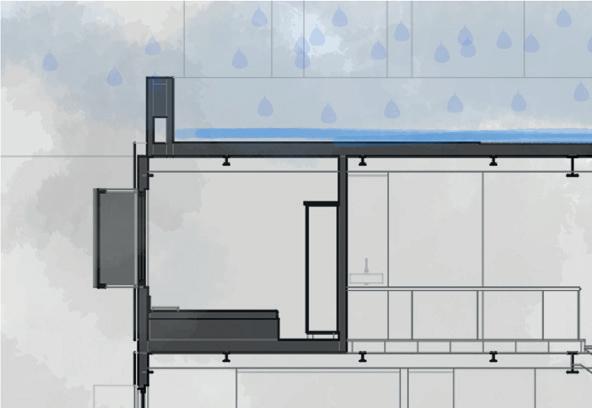

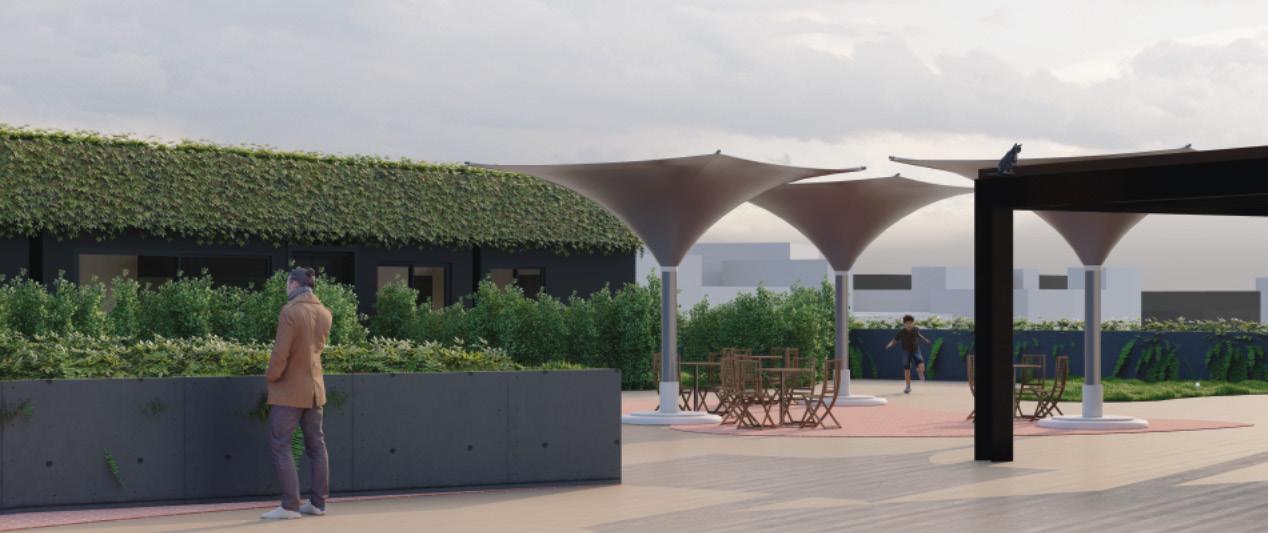

Cubiertas verdes

02

Colegio Carrera 13

Semestre II Lugar: Bogotá, Chapinero David Hoyos

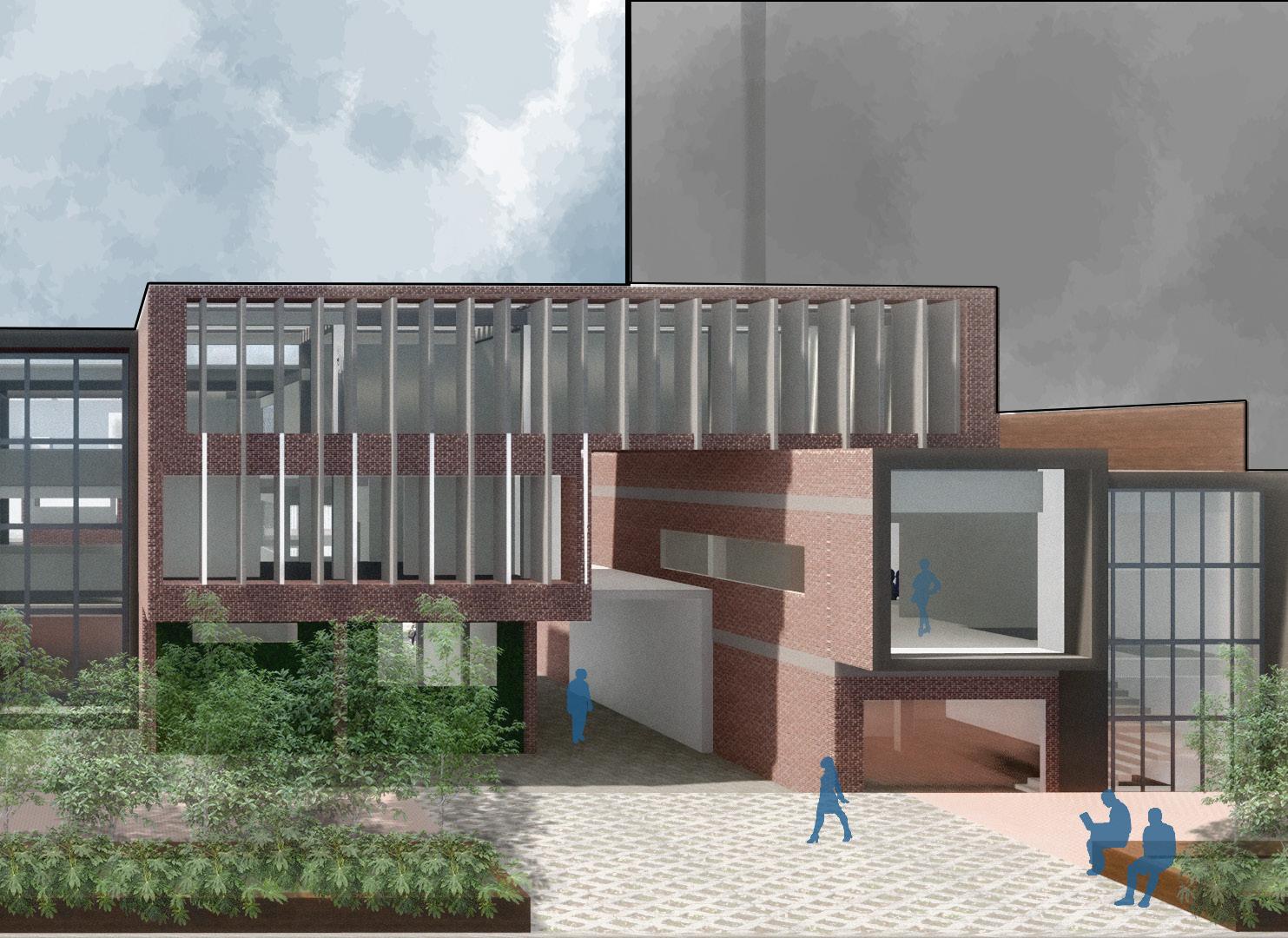

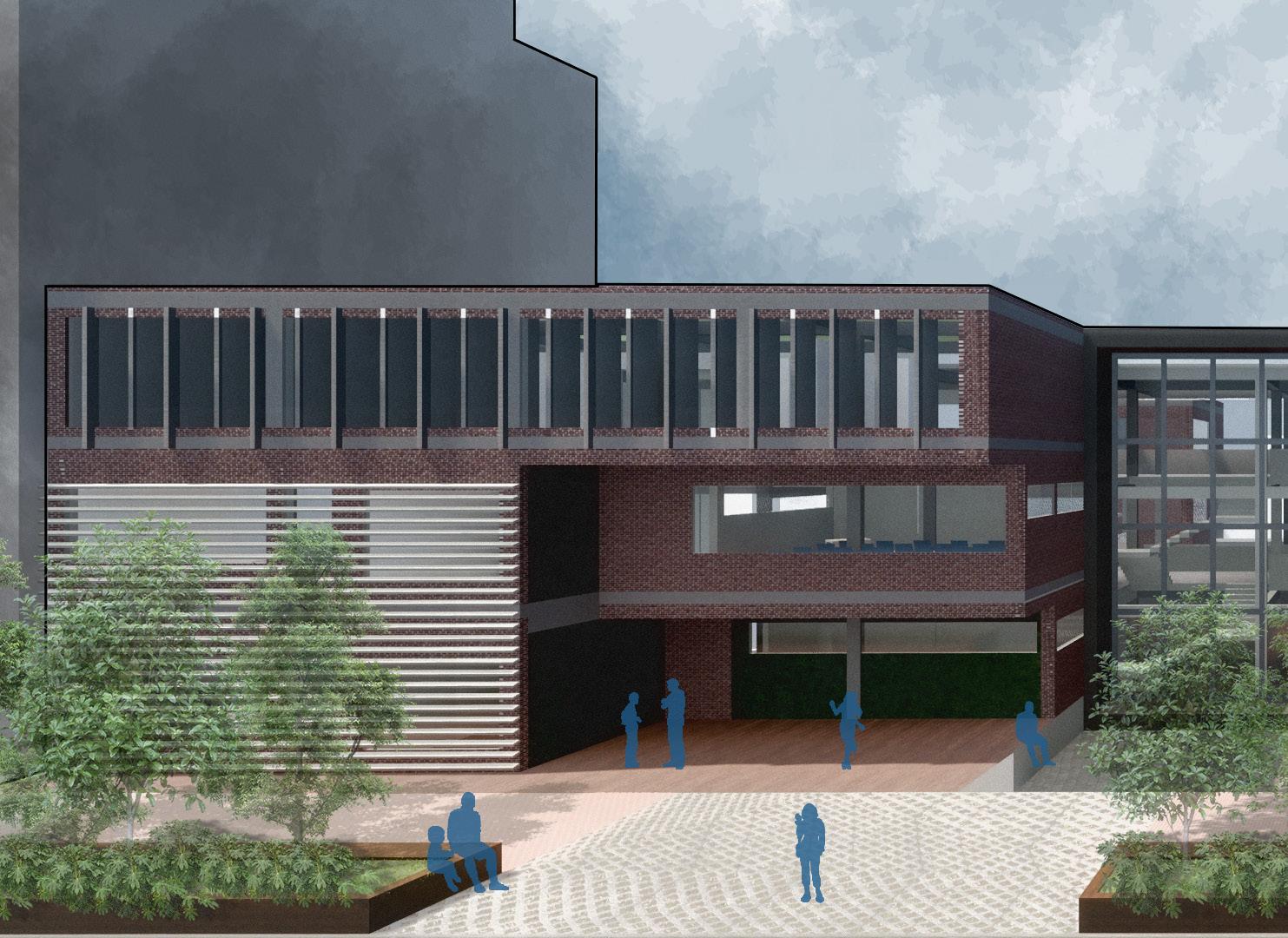

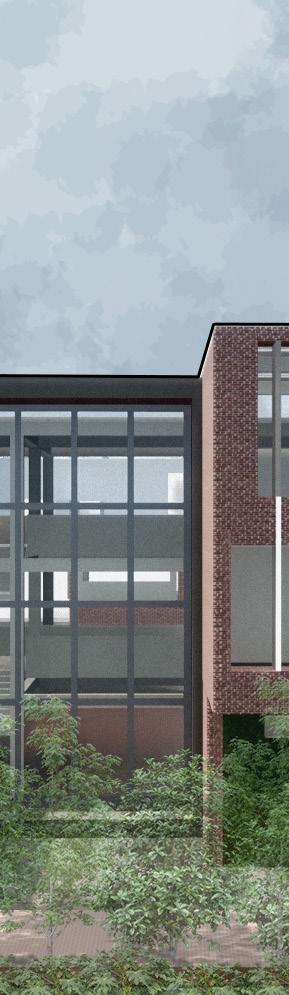

Se busca comprender la manera de realizar una institución educativa por medio del aná lisis de un plantamiento arquitectónico, del mismo modo se busca realizar un programa para organizar el proyecto arquitectónico, por otro lado se comienza a realizar un estudio de fachadas en relación con el asoleamiento del lugar y usando materiales similiares a los usados en el sector para evitar que el proyecto desentone con el entorno y el lugar.

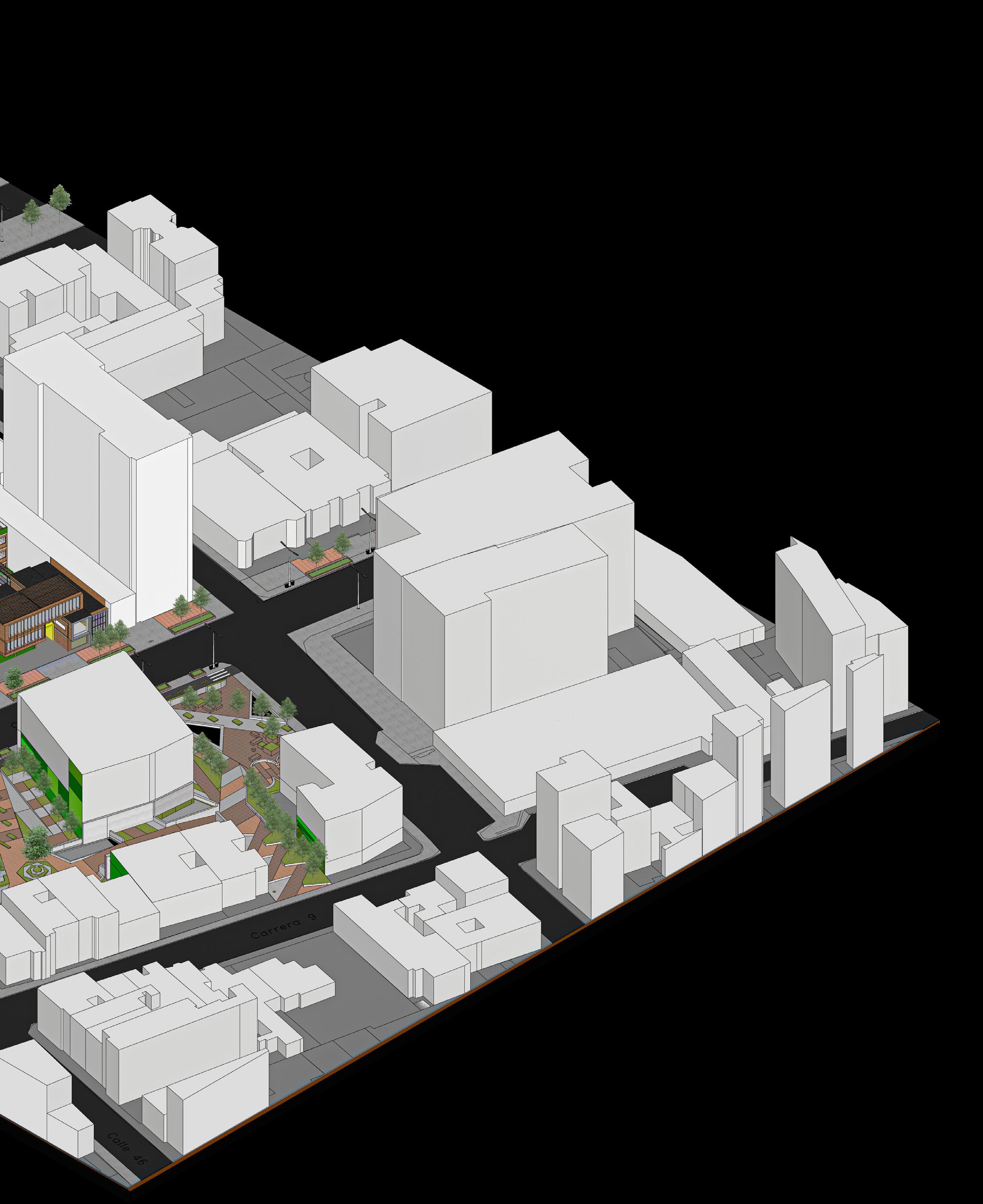

Revitalización urbana

Semestre II Lugar: Bogotá, Chapinero David Hoyos

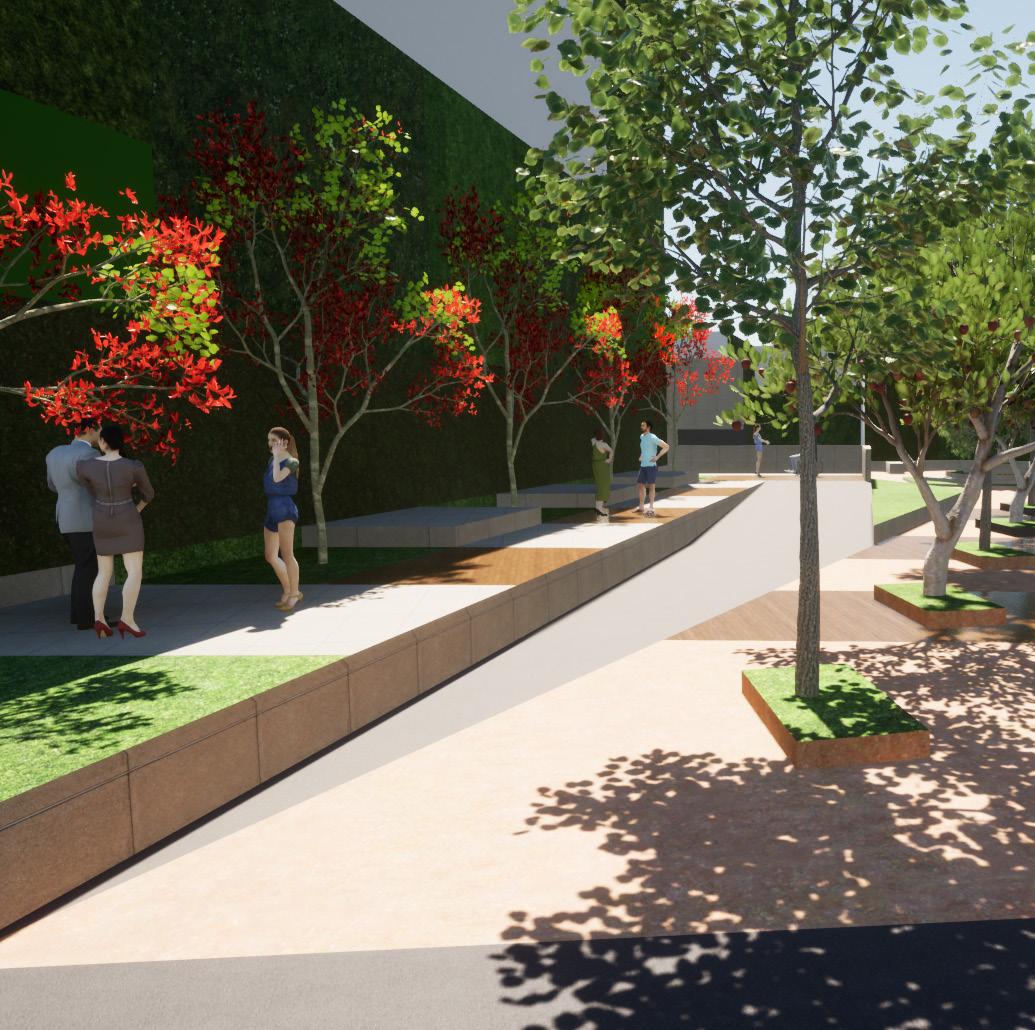

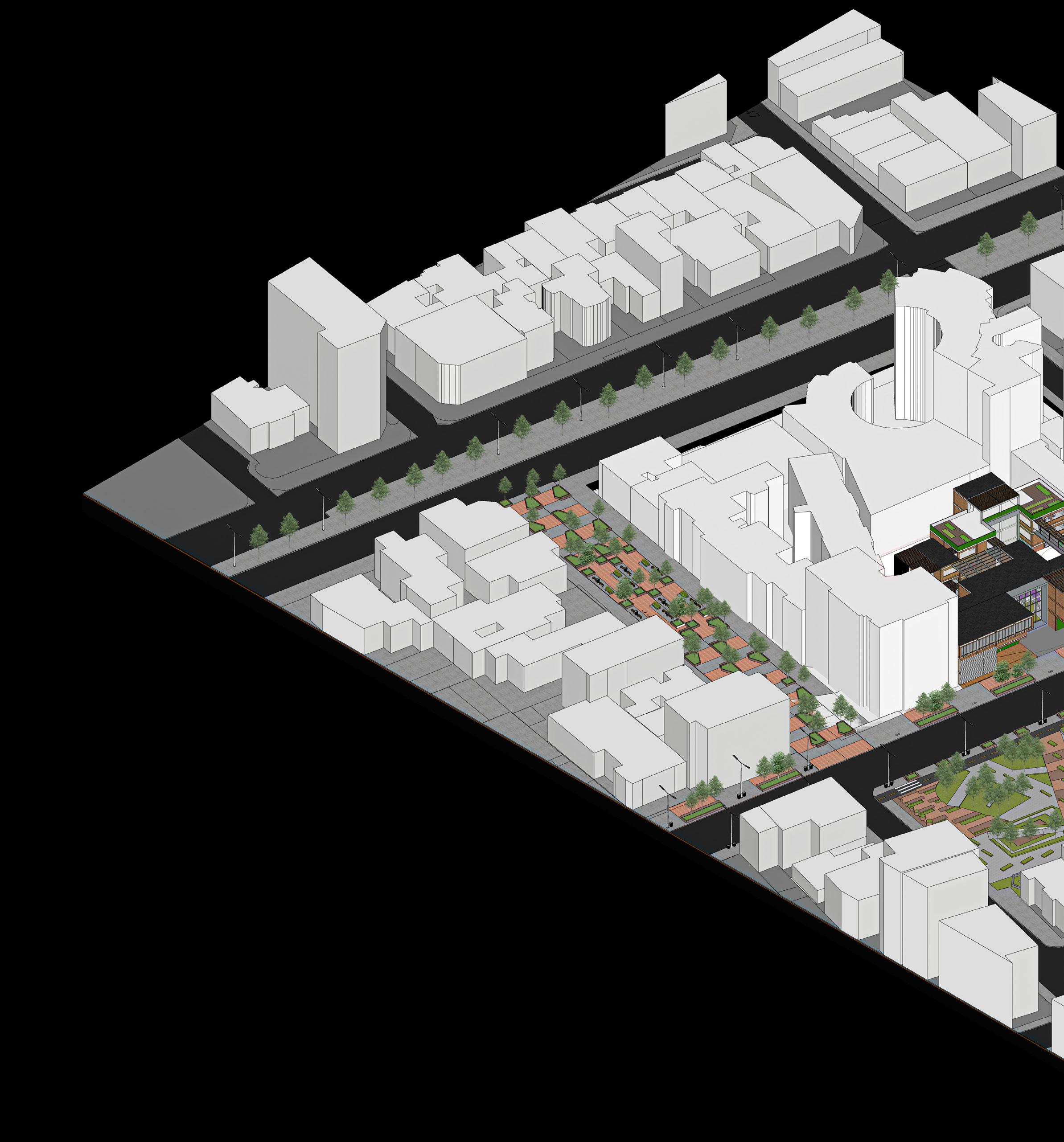

Se inicia a comprender la manera de realizar un plan maestro, por medio del análisis de lugar y las necesidades del sector, así mismo se busca la creación de espacios verdes y dinámicos que ayuden crear vida urbana en lugar y mejorar la seguridad, este plan maes tro es apoyado por medio de un espacio público que busca recolec tar los parámetros para ayudar en la percepción del espacio.

Conoce más del proyecto aquí.

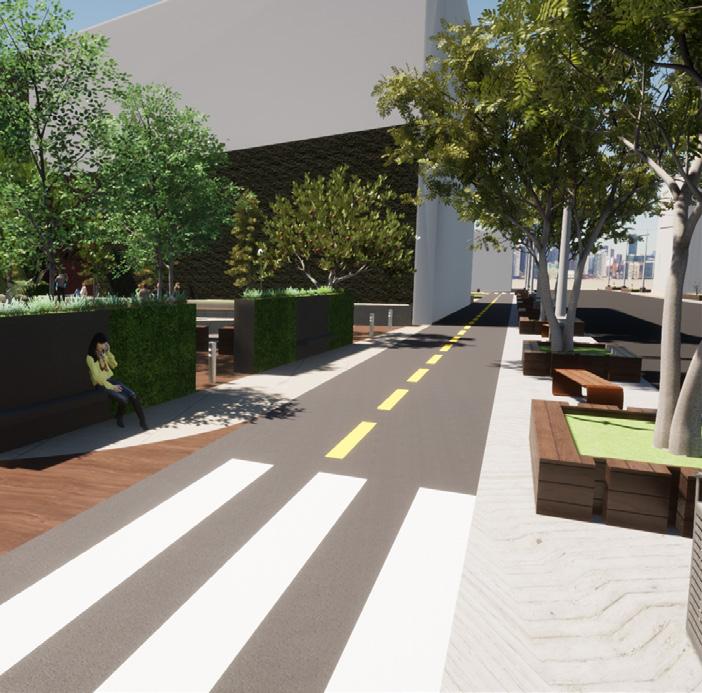

Ciclo rutas Permanencias

Espacios contemplativos

Variedad

Espacios dinámicos

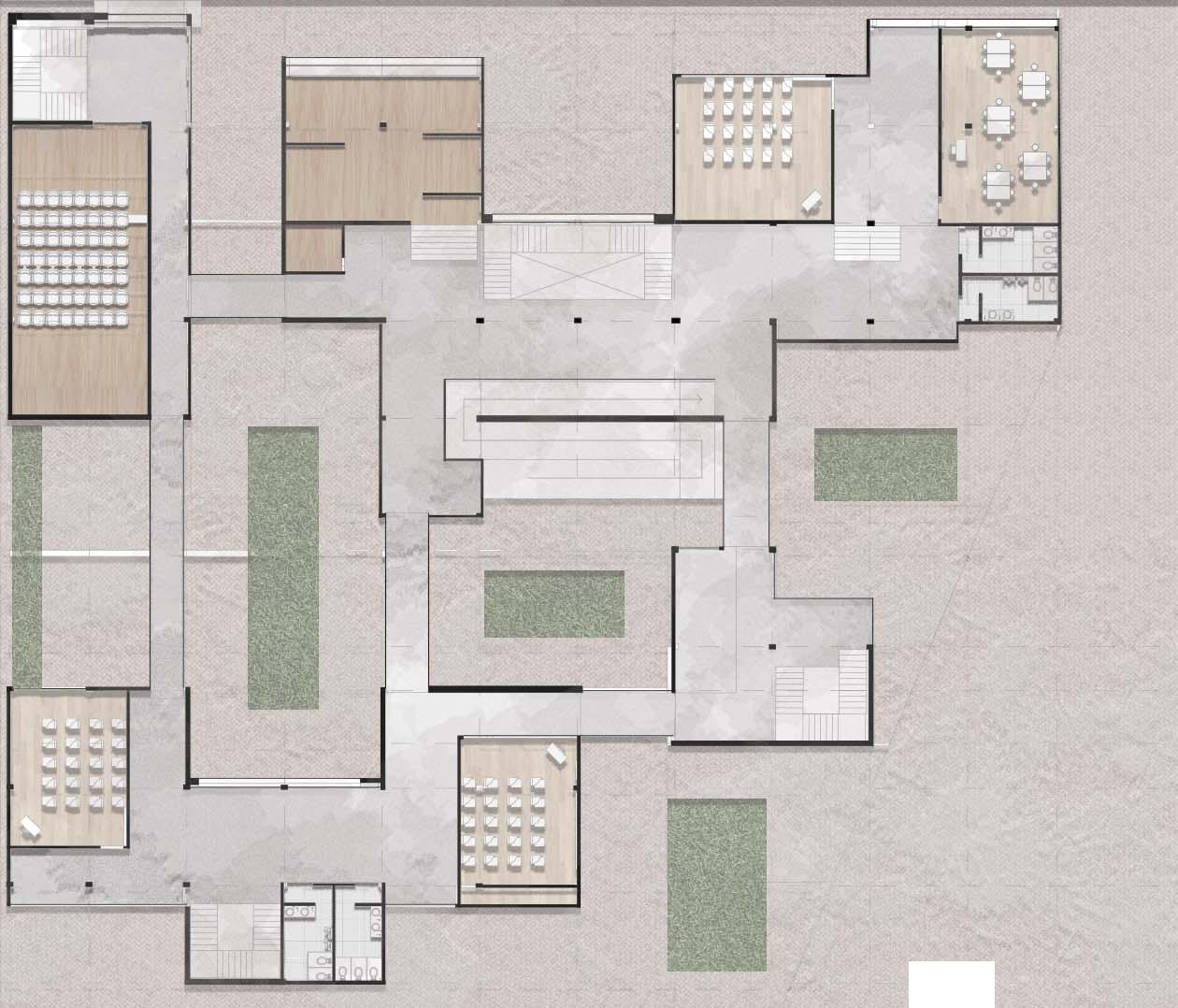

PLANTA SEGUNDO NIVEL

Se crea un programa inicial para empezar a realizar la distribución de los diversos espacios, asi como el análisis del lote de interve ción con el fin de permitir que el lugar sea accesible por medio de rampas, tambien se crean diversos vacios con el fin de delimitar los diferentes edificios, y crear diferentes actividades para dinamizar el lugar y los espacios que serán ocupados.

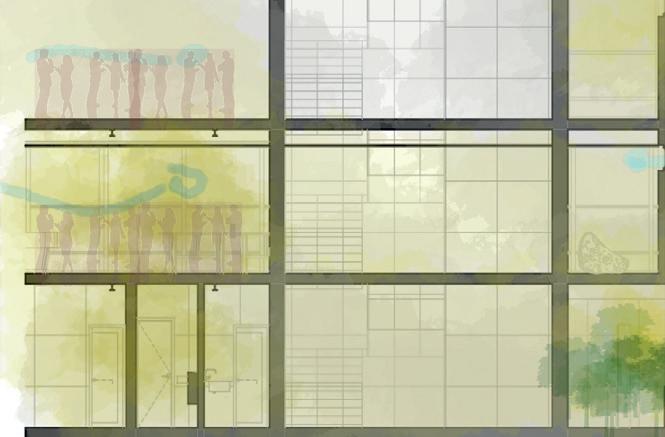

MANEJO DE DOBLE ALTURAS

MANEJO DE NIVELES

Conoce más del proyecto aquí.

Café Galeria

Semestre II

Lugar: Abstracto

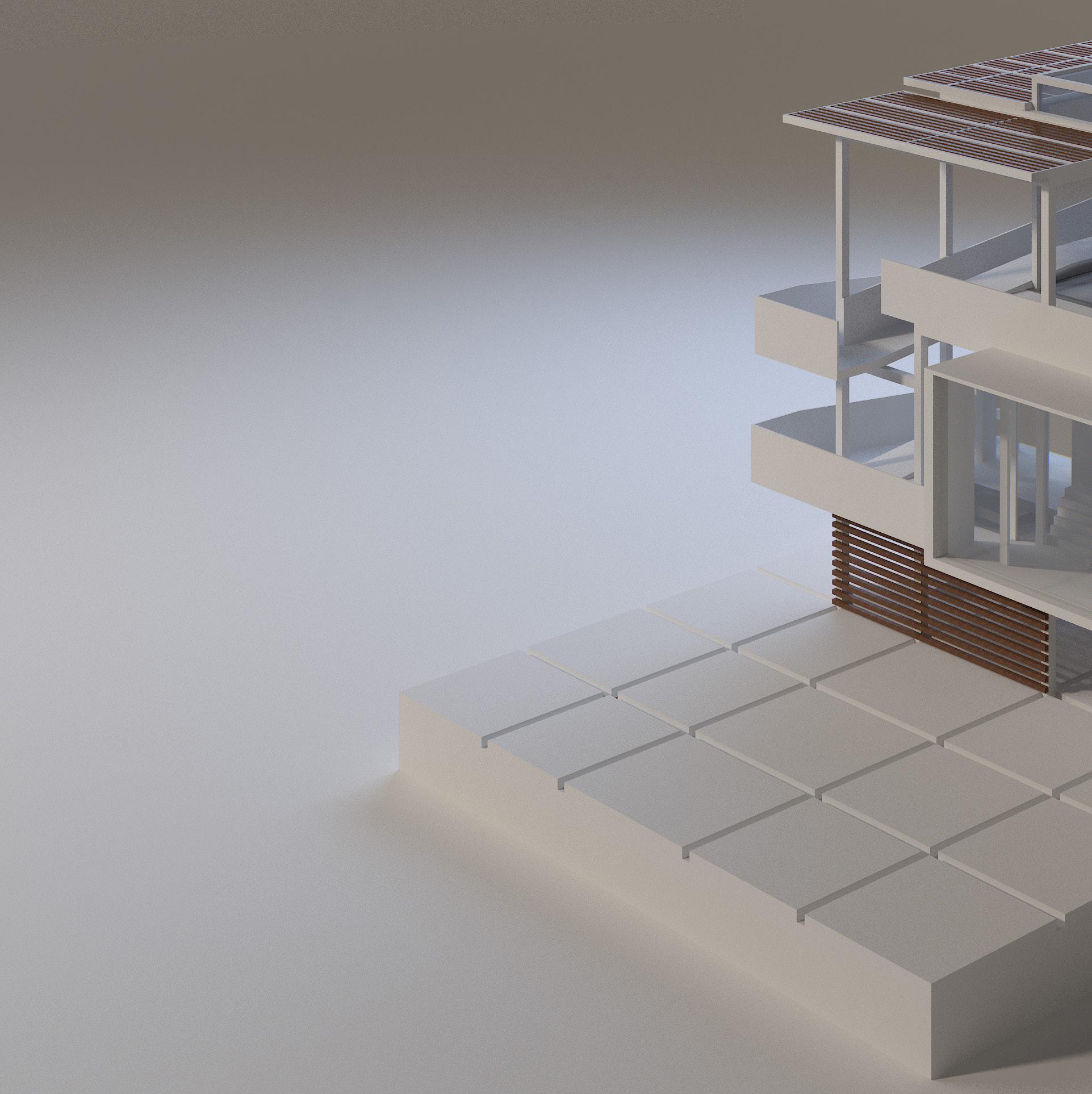

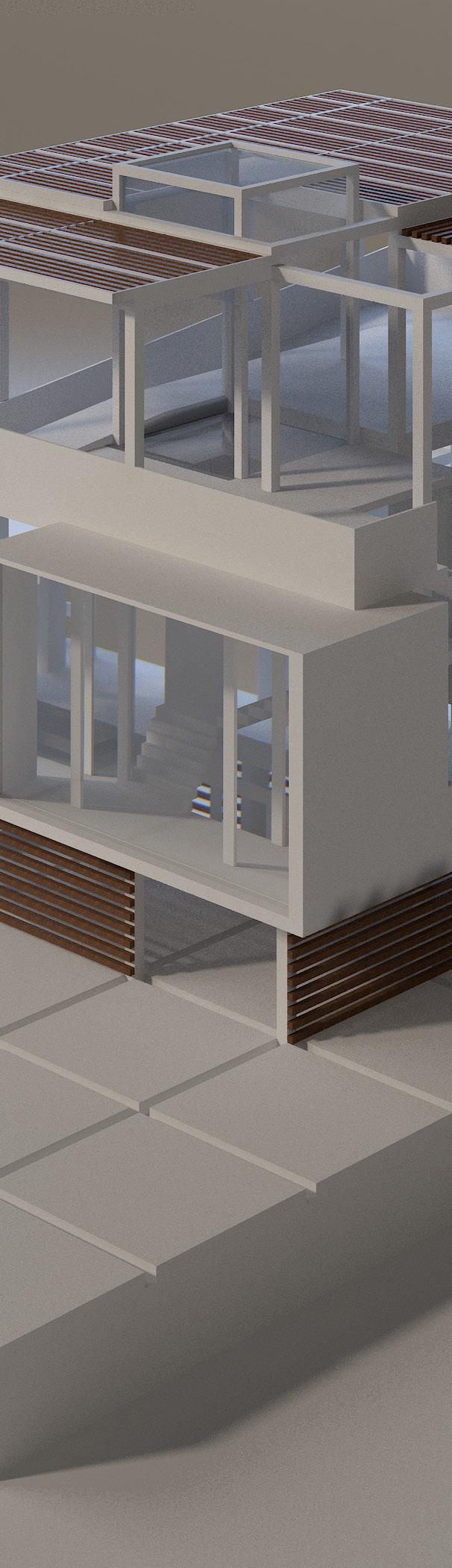

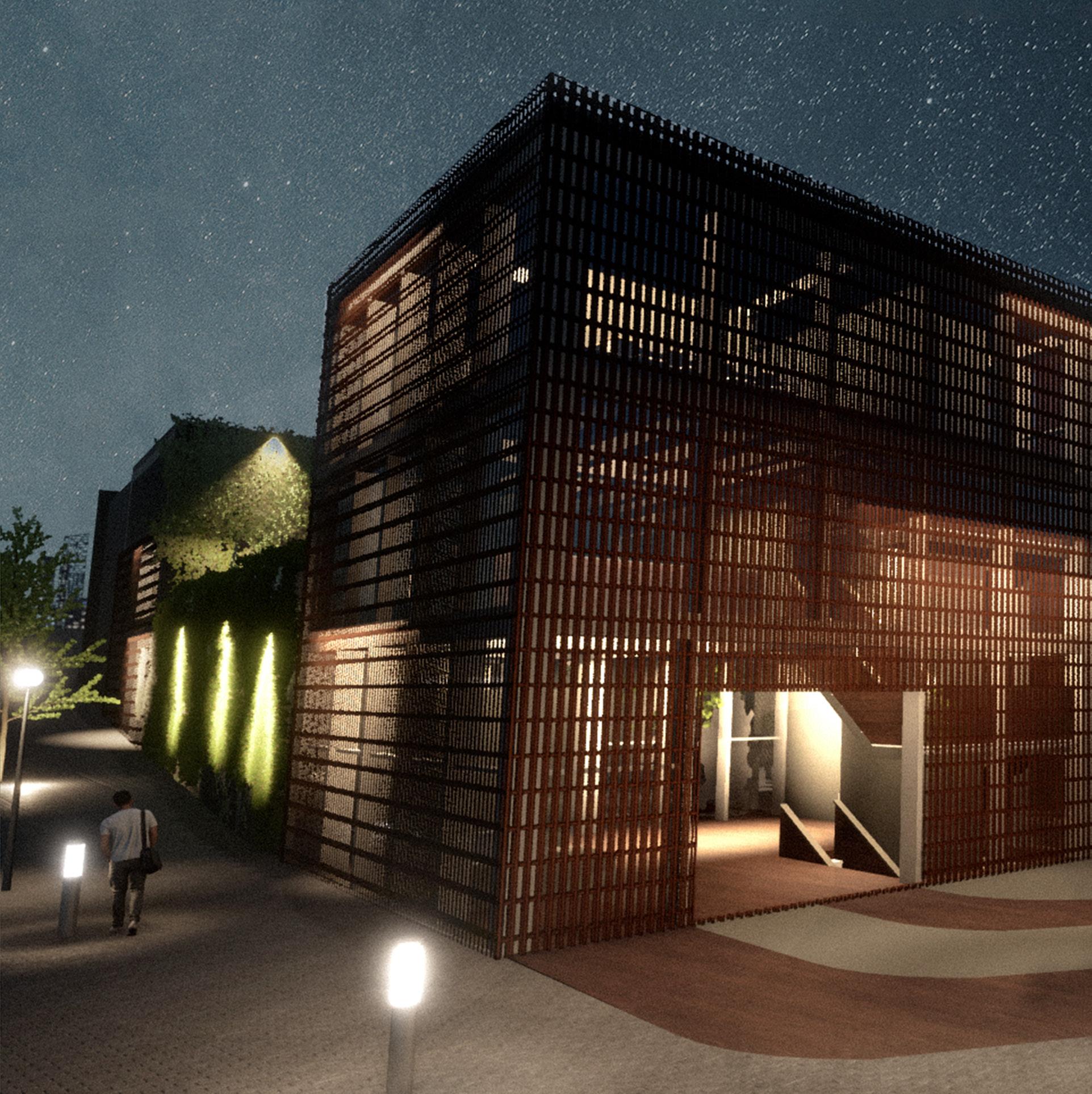

Por medio de este ejercicio se busca entender el manejo de una estructura a la hora de diseñar por medio de la rejilla de los 9 cuadrados, asi mismo se explora diversos tipos de principios ordenadores y una primera idea del diseño de fachadas por medio de celosias y muros pantalla los cuales trabajan en relación con la rejilla, la cual es modificada y codifi cada para llegar al resultado necesario y el planteamiento de la idea inicial.

ANALISIS GRAFICOS

04

Jardín Botánico Nogal

Semestre

III Lugar: Bogotá, Parque Nacional David Hoyos-Fabian Castro

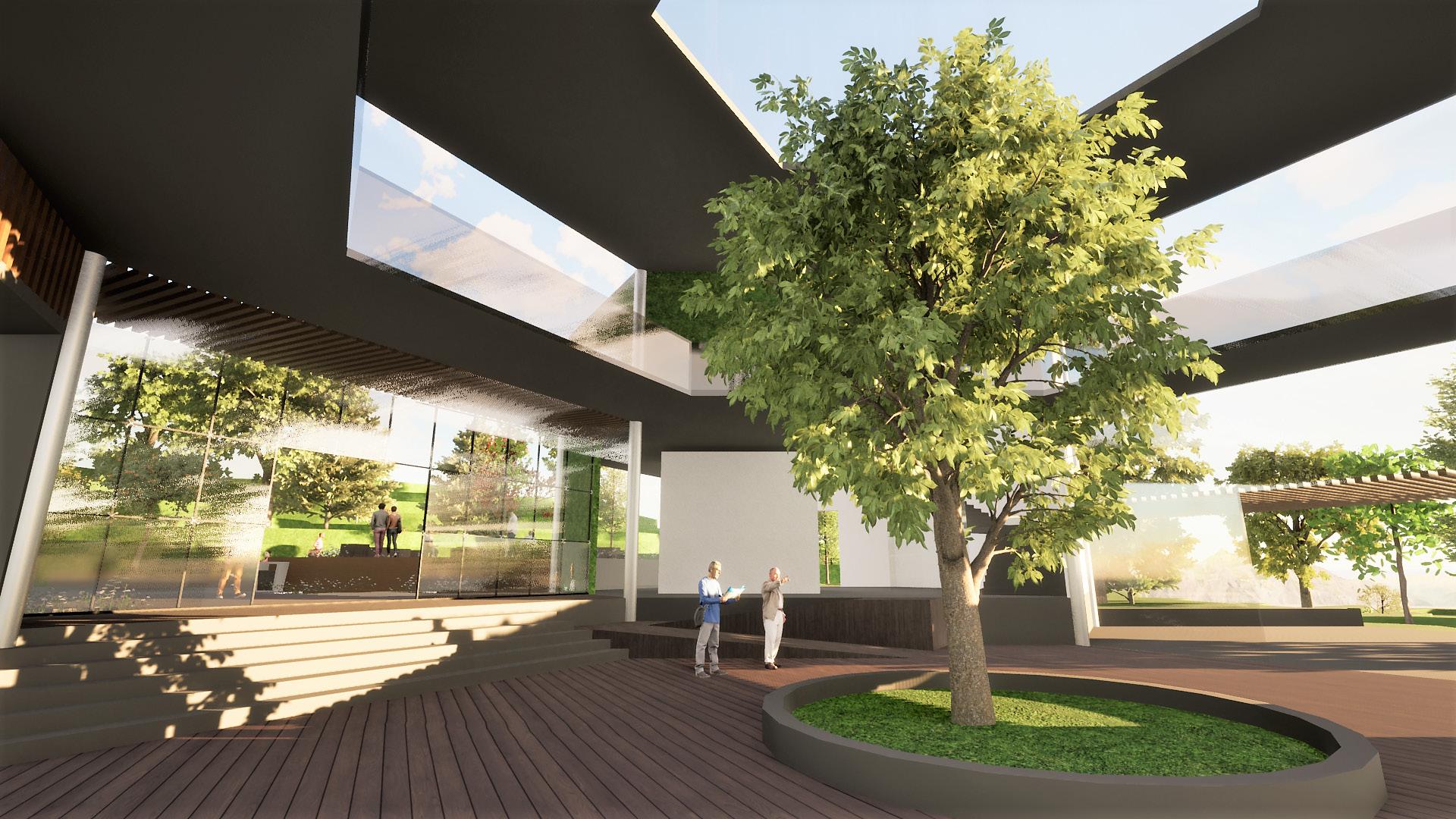

Se genera un proyecto el cual se adapte al lugar, en este caso se trabajo de manera conjun ta un Jardin Botánico en el parque Nacional Enrique Olaya Herrera, por tanto se busco ser cuidadosos con el manejo de la topografía y las pieles del proyecto junto con las interven ciones urbanas para lograr mimetizarse con el entorno así como darle mayor importancia a los cerros orientales, teniendo esto claro se usaron solo especies nativas y se diseño conforme a un plan de estudio sobre el funcionamiento de un jardín Botánico.

En su contexto urbano se encuentra vías terciarias para conectar con las principales, pero con un tamaño pequeño con el fin de simpli ficar el impacto y se encuentran algunos senderos peatonales que conectan diversos puntos de interés. Es por esto que la relación que se busca con el lugar es de respeto hacia la naturaleza y buscar el menor impacto ambiental posible en el lugar para no generar cambios radicales en la estructura funcional y natural de Parque Nacional. Finalmente se desarrollan estrategias bioclimáticas para disminuir el impacto del proyecto como el uso de estructura en acero, ventilación cruzada e invernaderos por medio de la luz solar, tambien se crea ron espejos de agua para reducir la humedad del lugar y que sean espacios más frescos y naturales.

Conoce más del proyecto aquí.

Espacios contemplativos

Manejo topografía

Atrios públicos

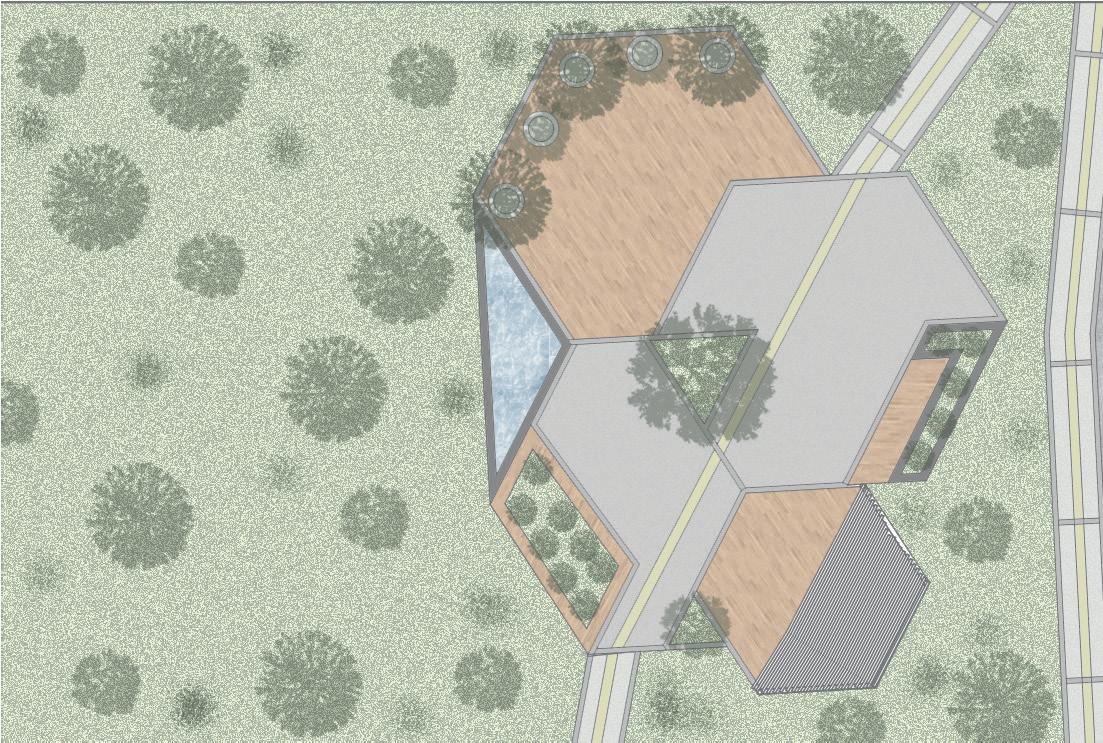

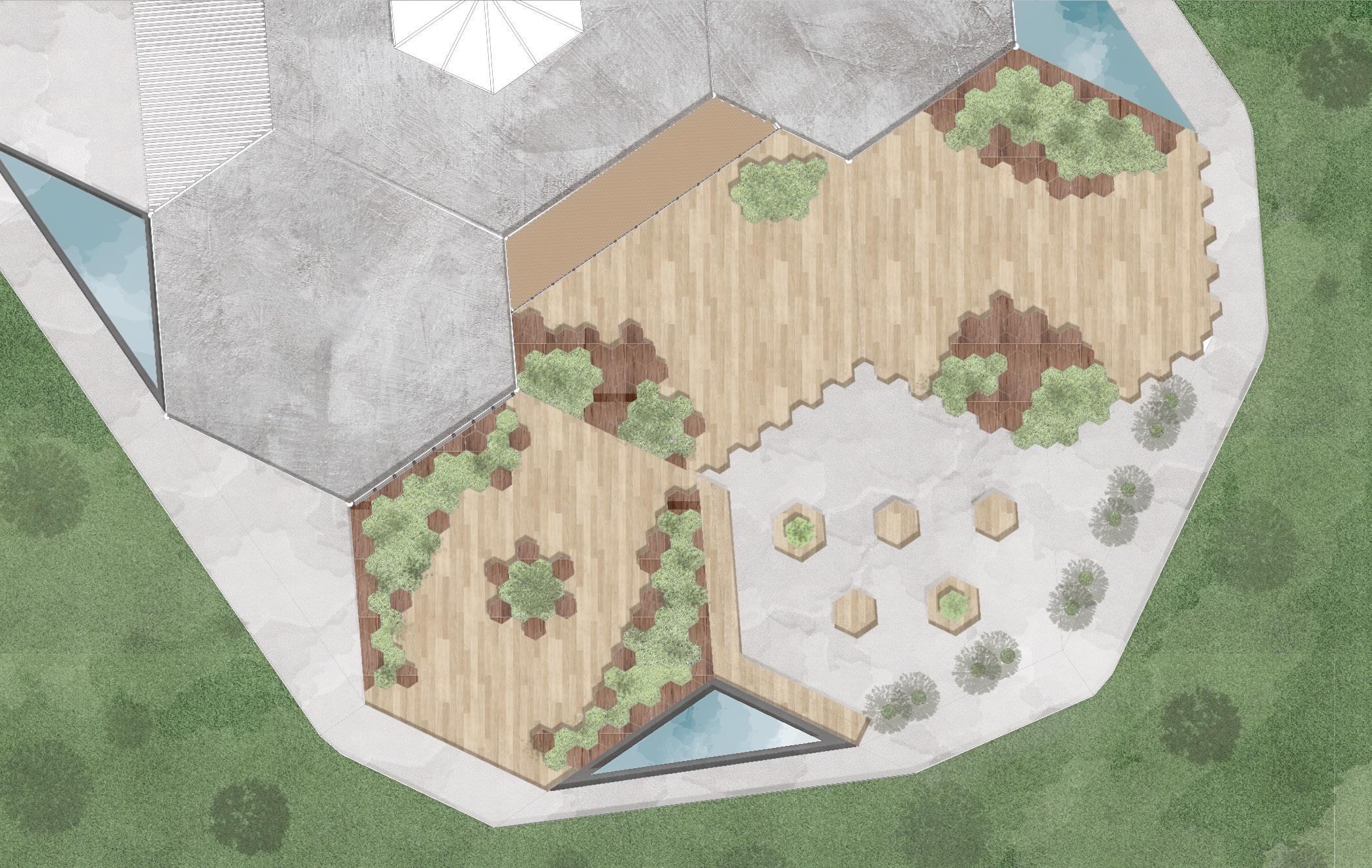

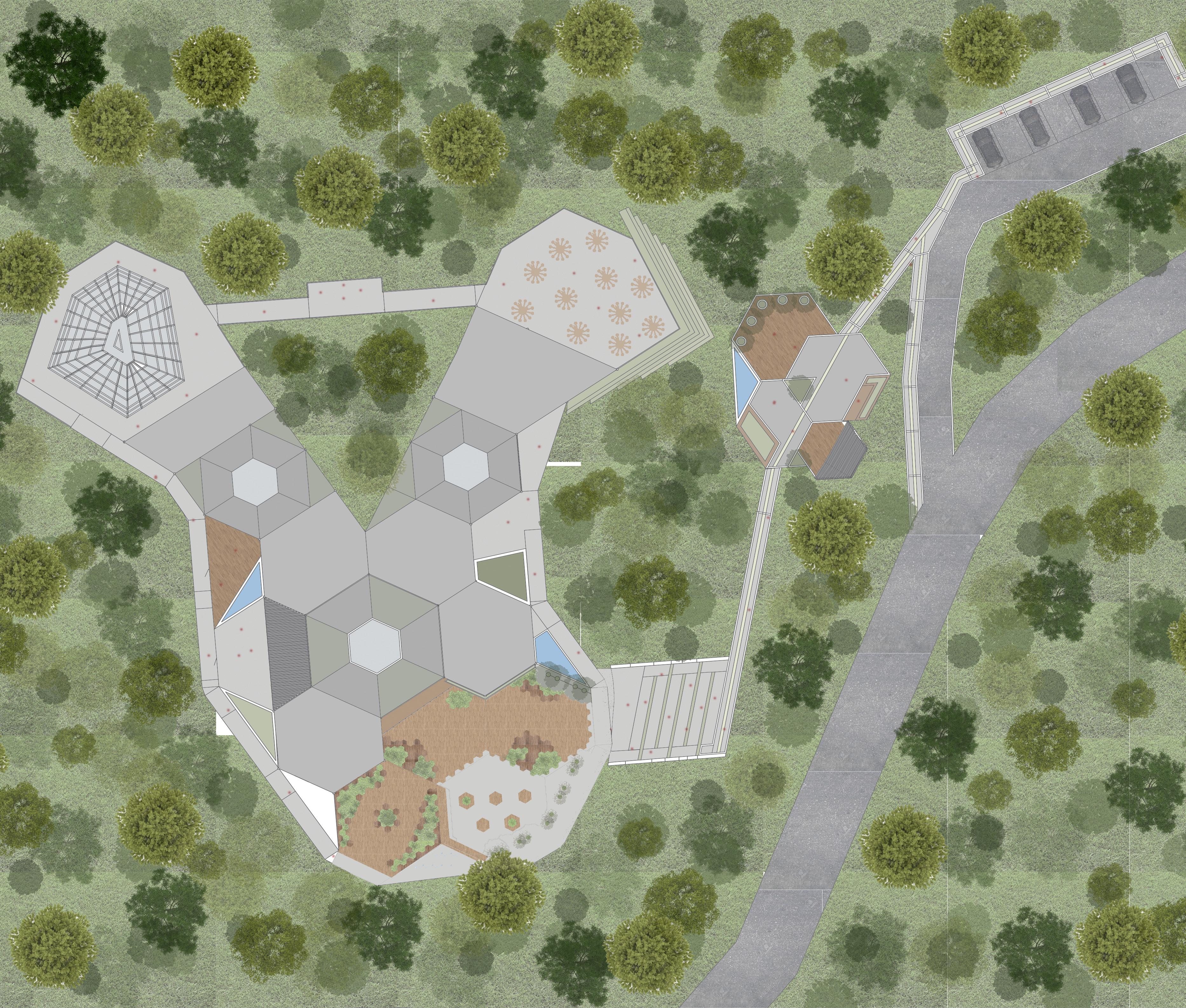

PLANTA GENERAL

Se desarrolla un proyecto por medio de elementos hexagonales ya que es la forma de una celula la cual sirve como elemento modulador, asi mismo se va codificando para desarrollar adaptaciones según la topografía del lugar, por otro lado se realiza el uso de especies nativas del lugar con el fin de contribuir el flujo natural del lugar y crear espacio de encuentro naturales y seguros.

CORTES TRANSVERSALES Y LONGITUDINALES

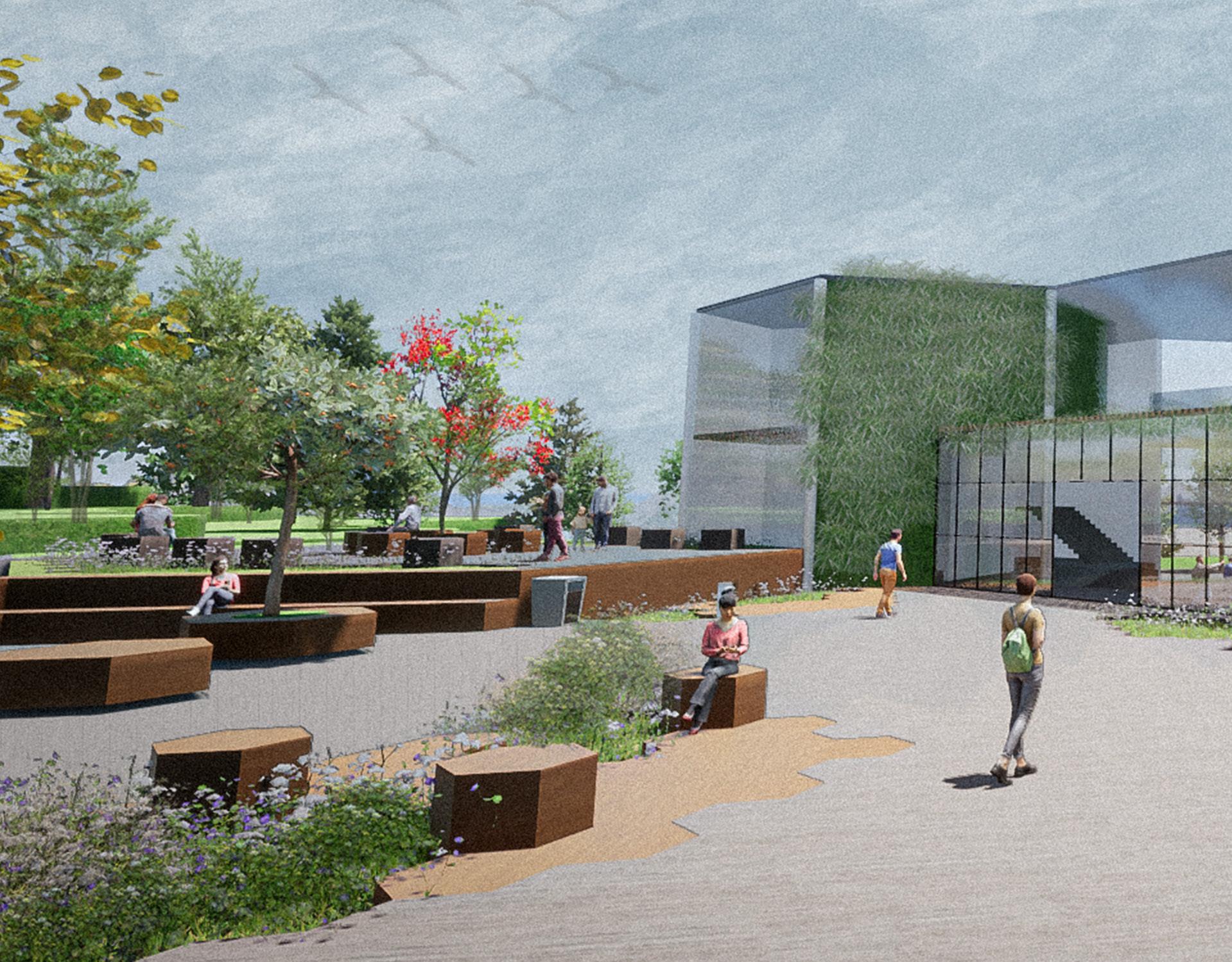

ESPACIOS DE INTERES

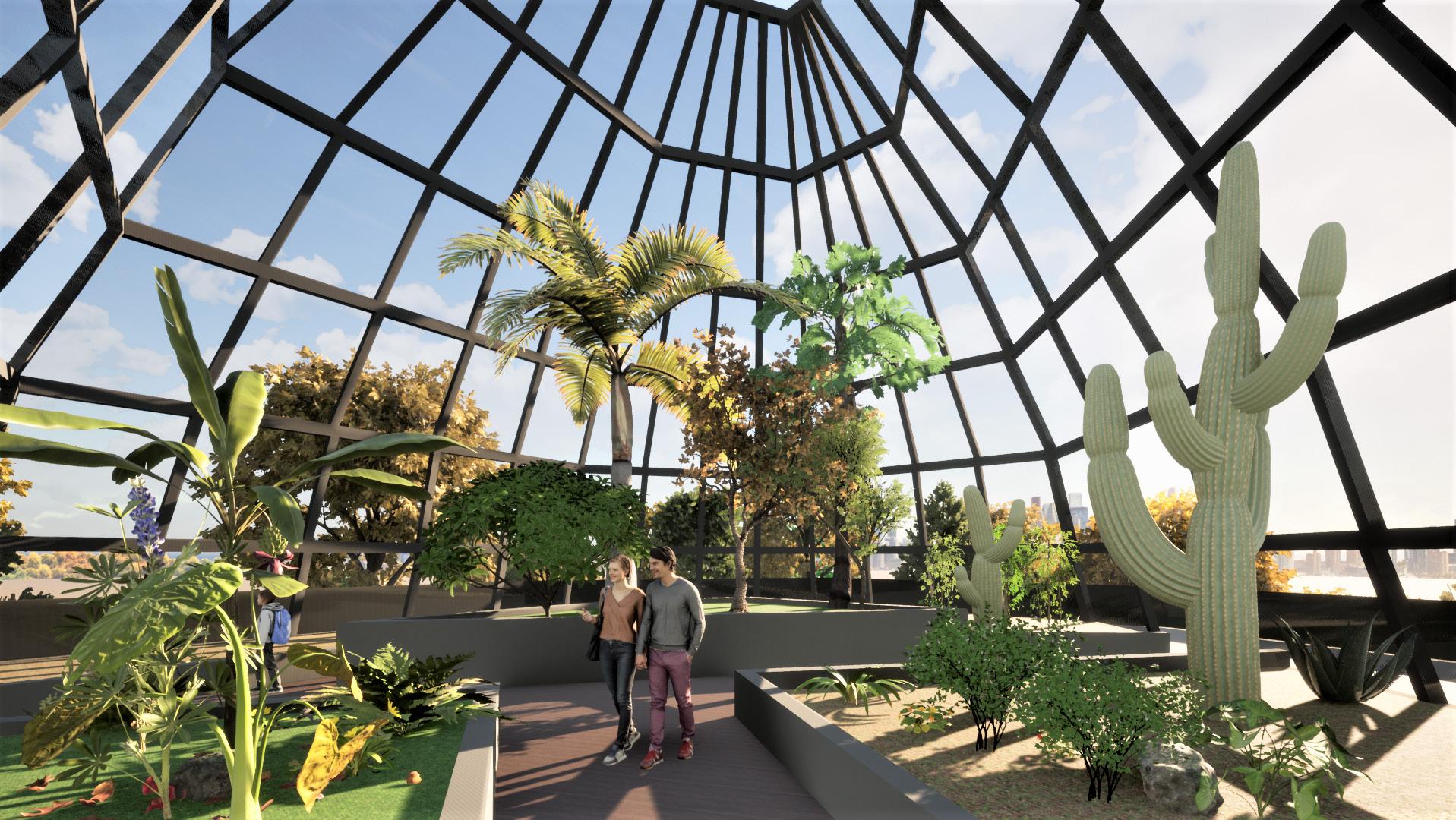

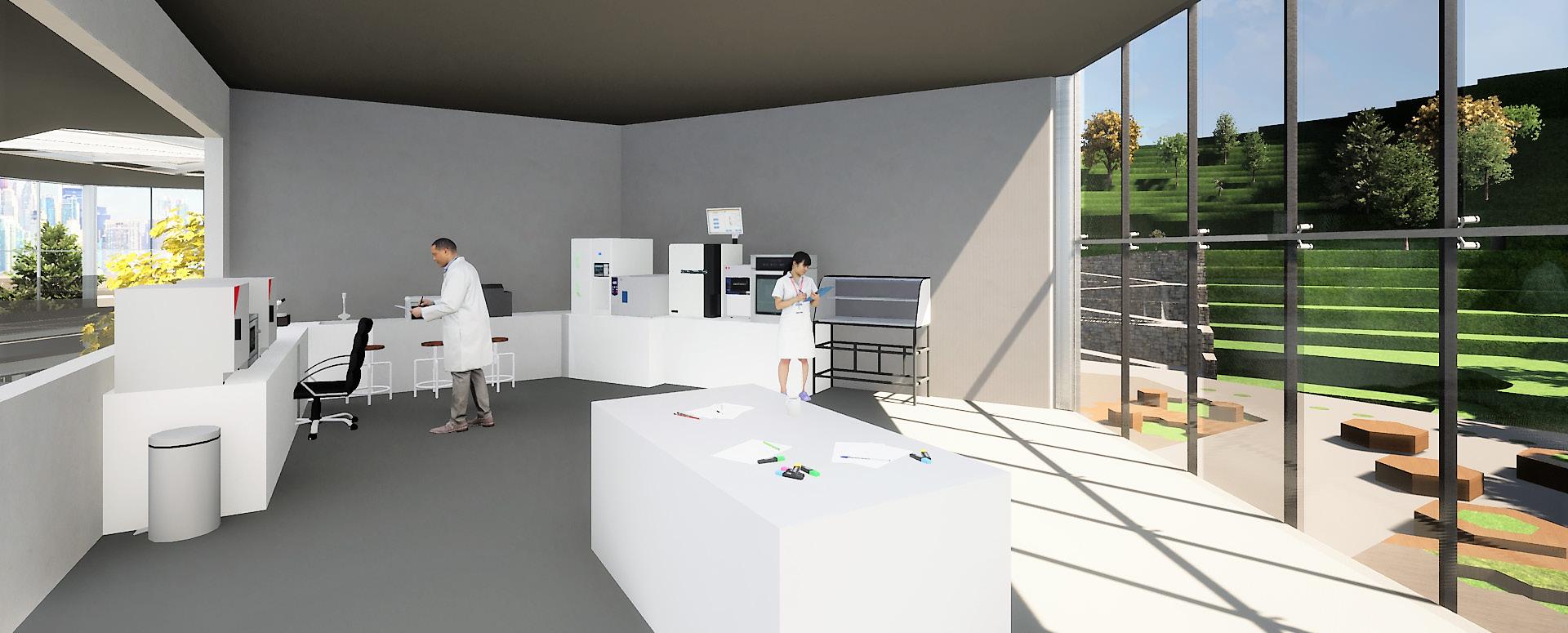

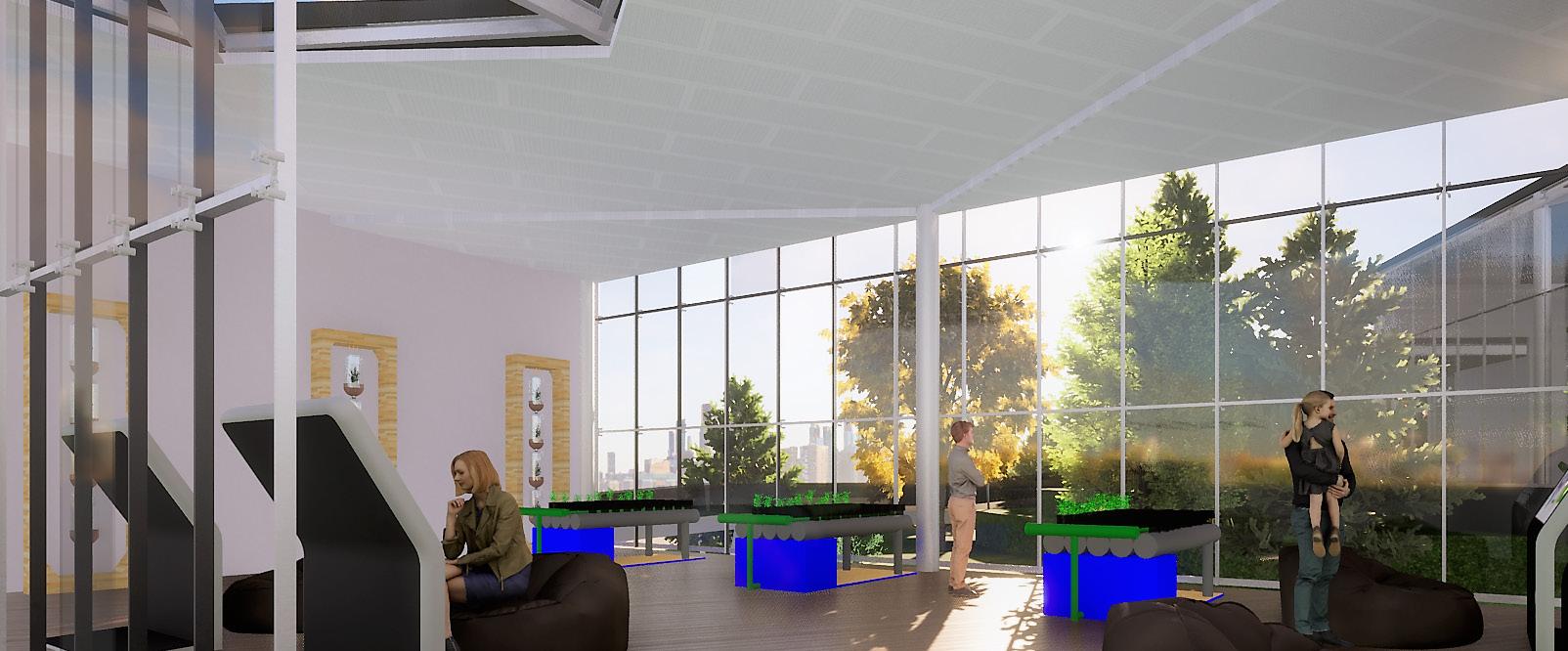

Invernadero

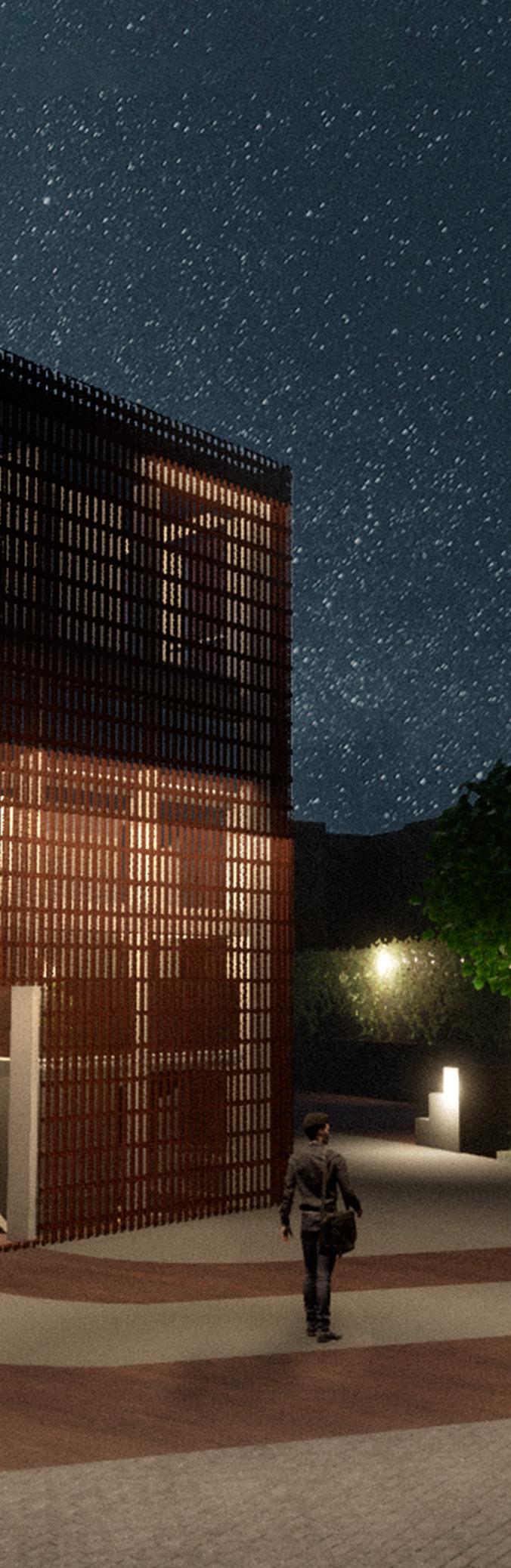

Centro Cultural Semestre IV

Lugar: Bogotá,Concordia

El proyecto busca ser un lugar acogedor que no resalte en relación con el paisaje de la concordia y sus edificaciones tradicionales, por ello se usa el hormigón a la vista como n material neutral que se intenta aislar y crear un cerramiento que posteriormente genera aperturas en la fachada norte para crear un gran atrio de entrada que genere el recibi miento y apertura visual acompañado de elementos naturales que se contrapongan con los recubrimientos tradicionales y le den nuevas cualidad espaciales al entorno.

Espacios comerciales

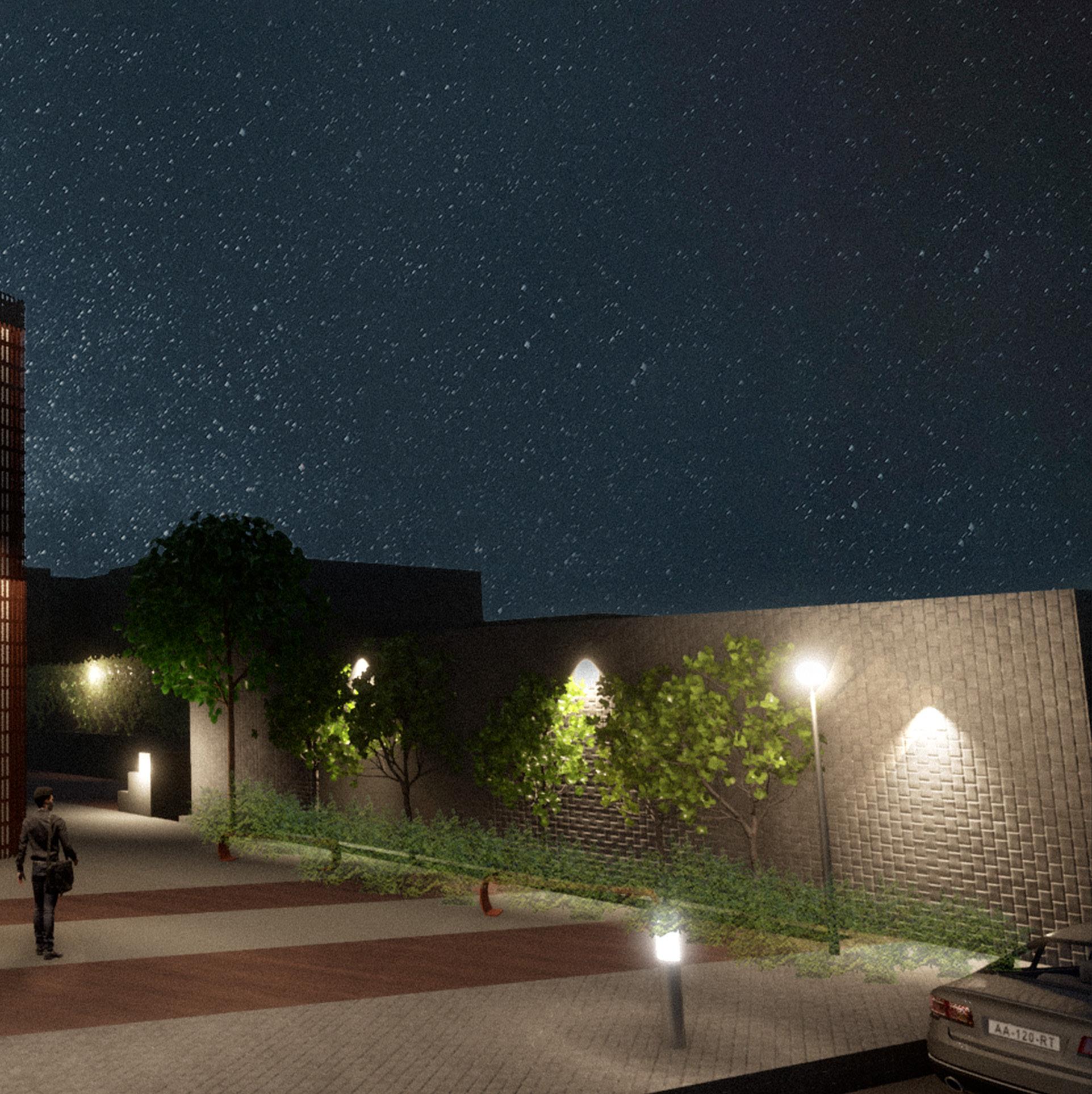

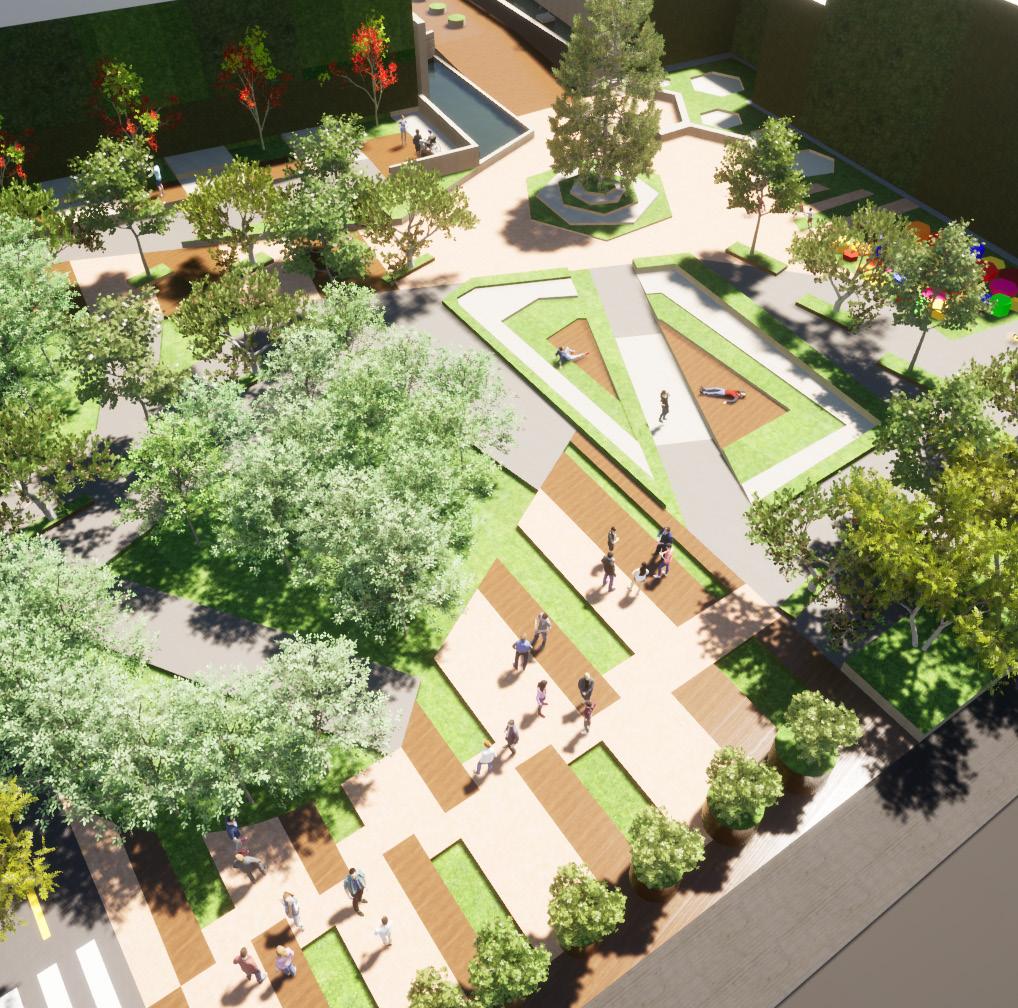

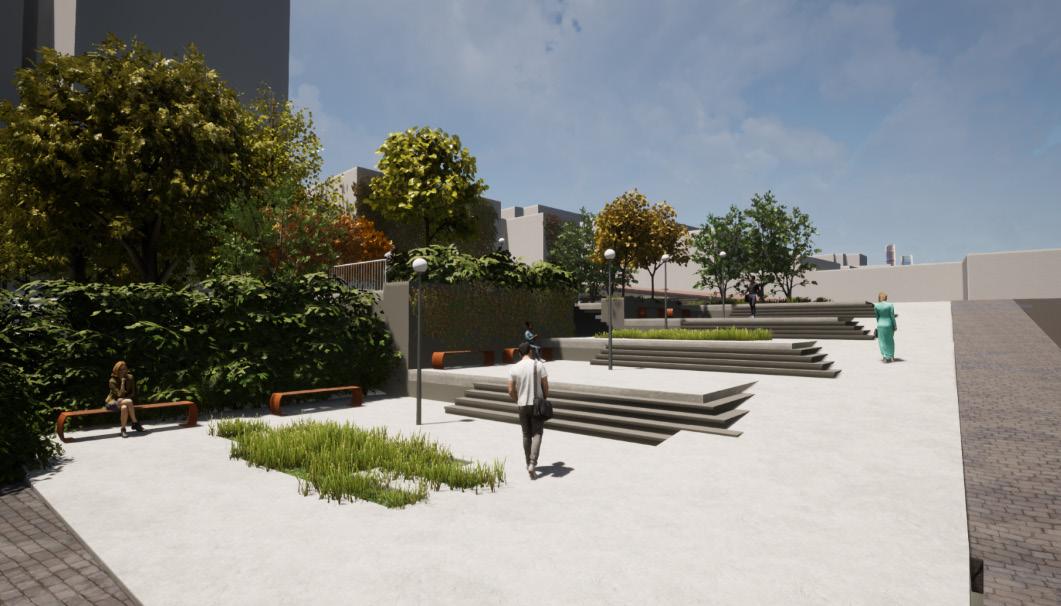

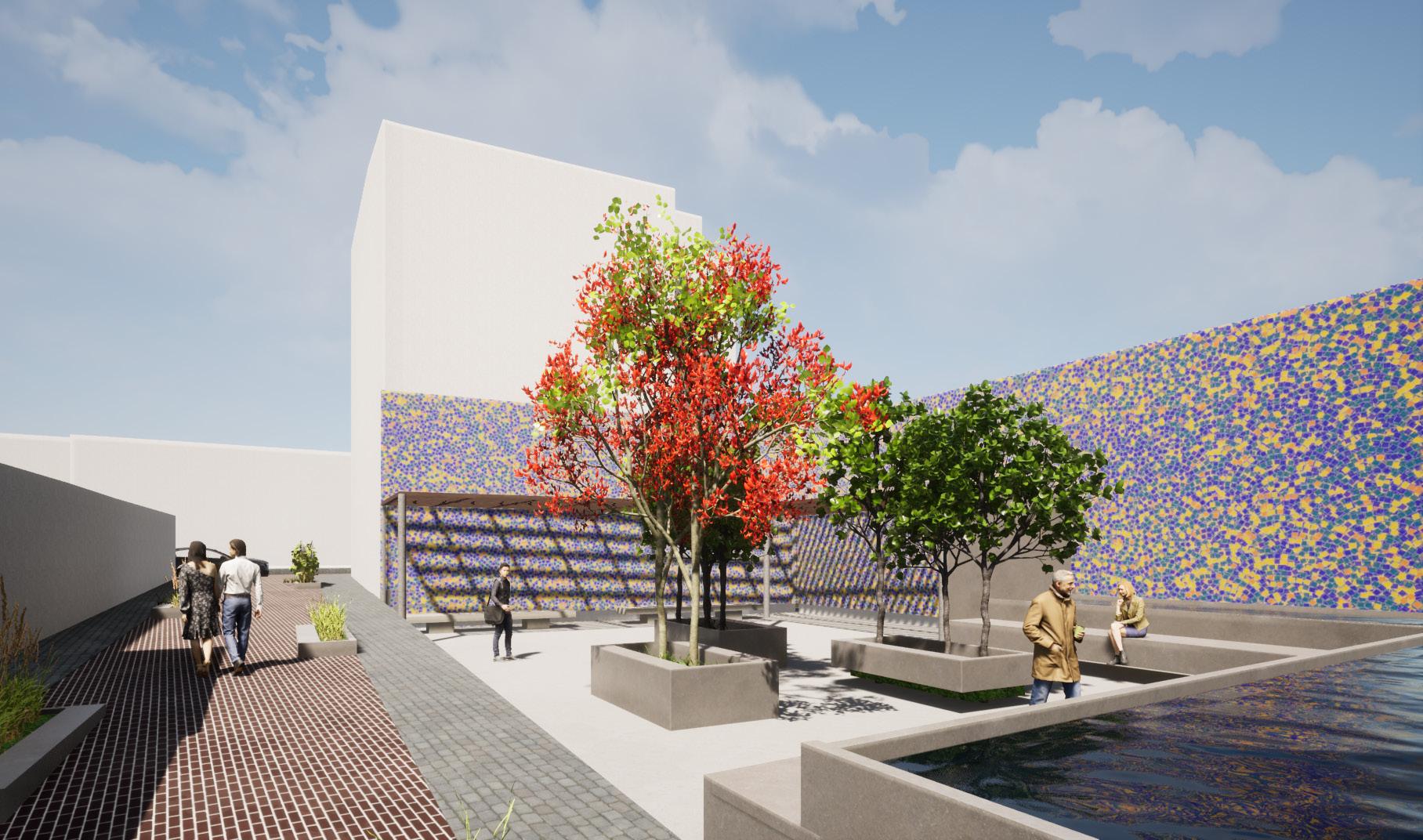

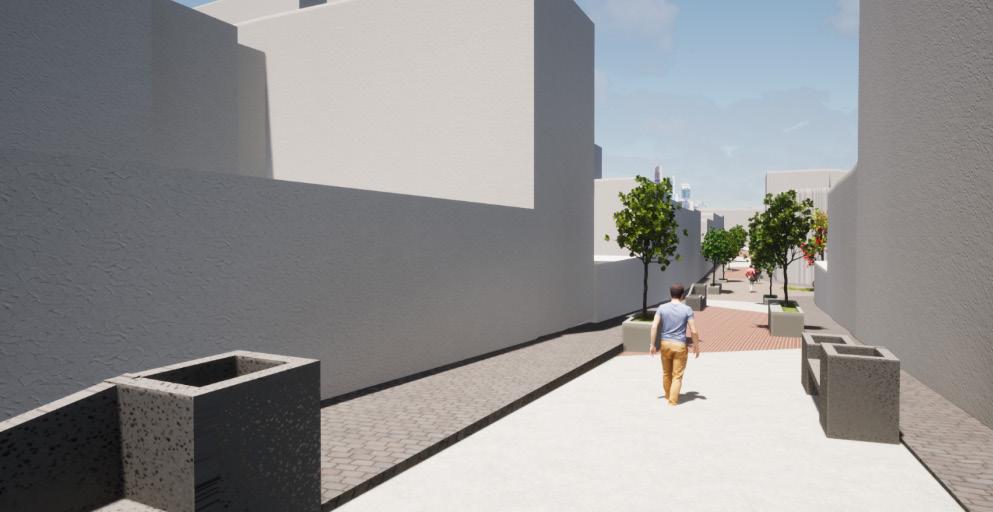

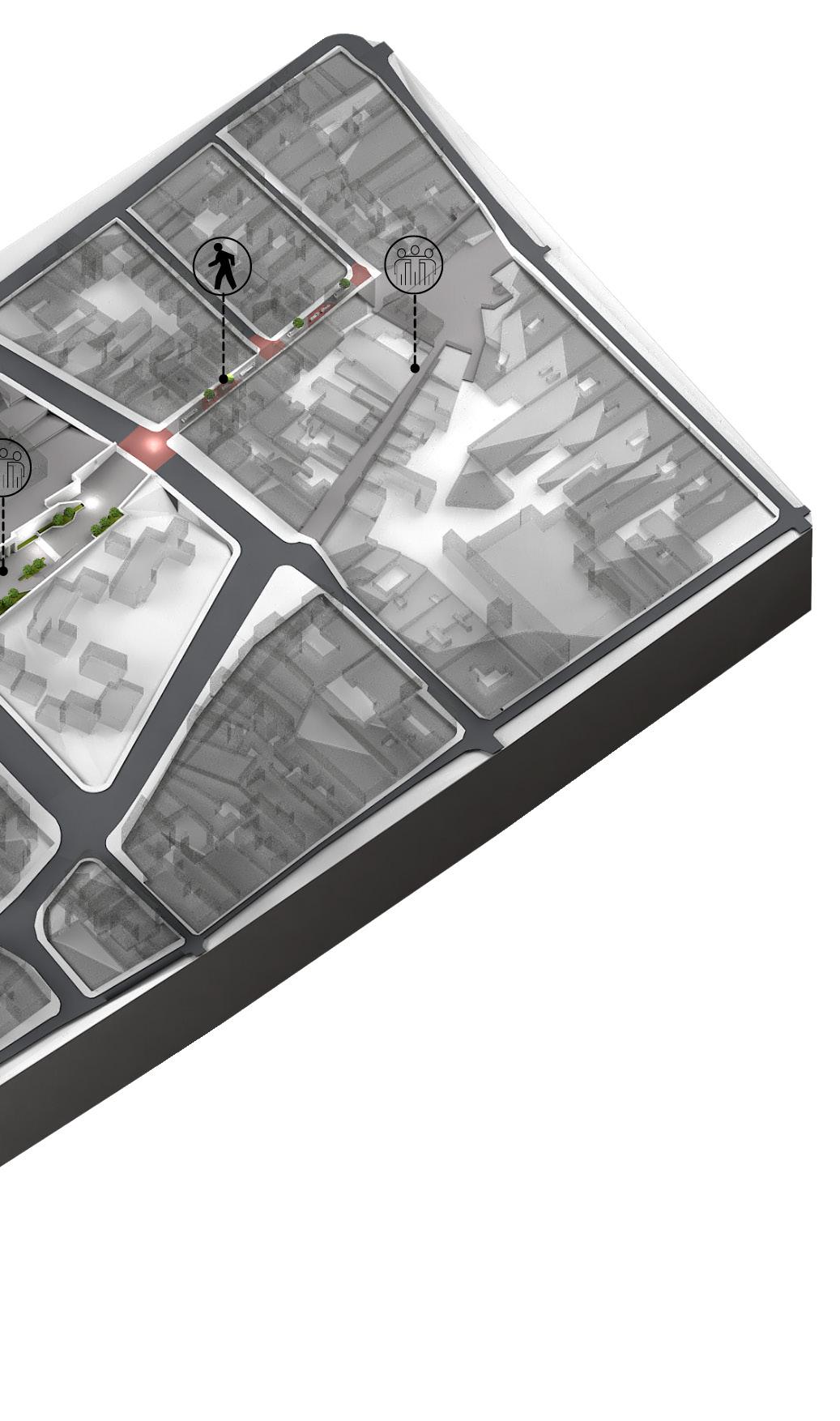

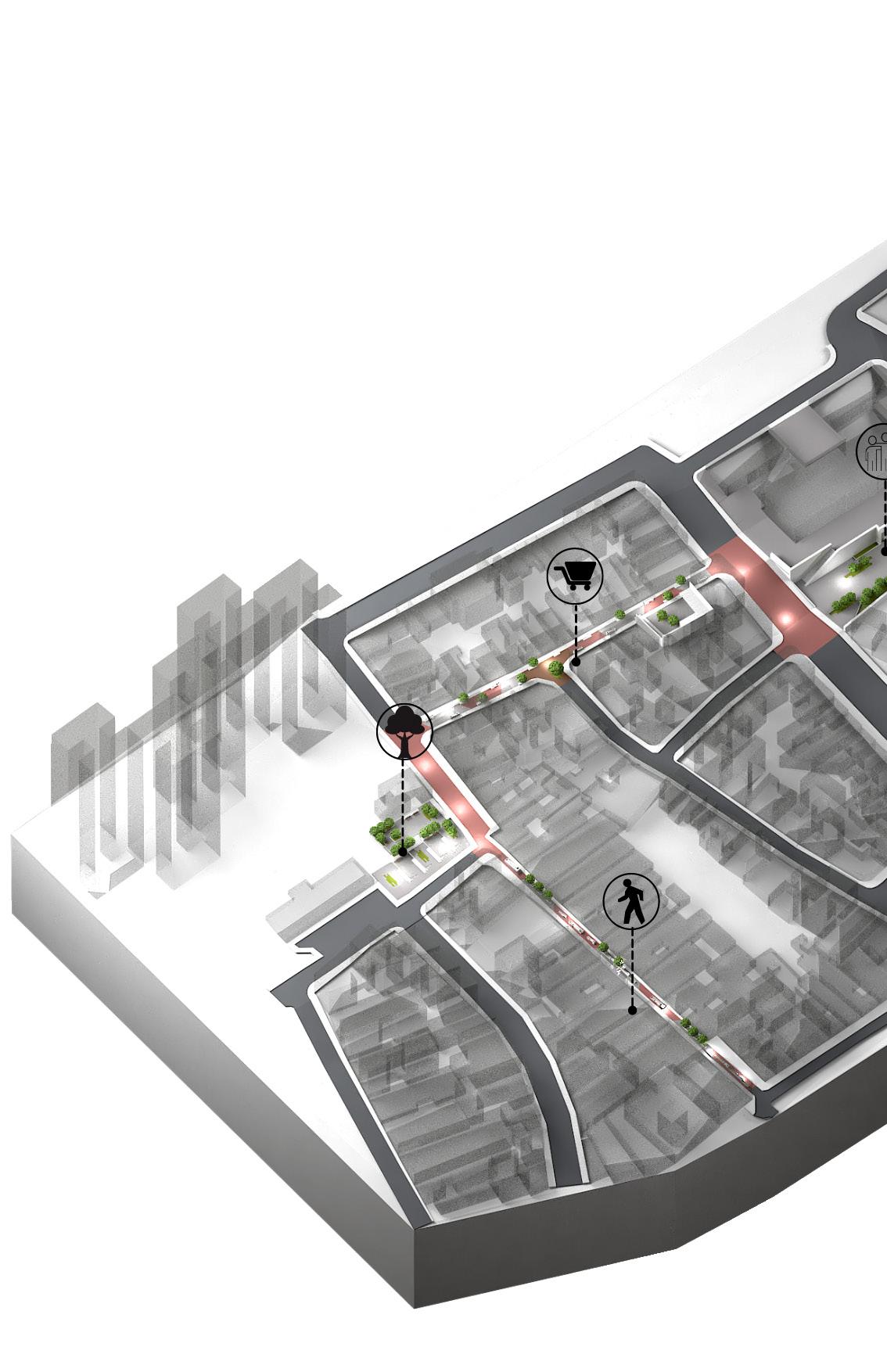

Se busca generar una revitalización de los espa cios públicos a partir de un eje peatonal desarro llado desde el eje ambiental hasta la carrera sép tima que permita conectar los diversos puntos de interés histórico-culturales y así lograr fortalecer el comercio en la zona y mejorar la imagen del sector por ello se intervienen diversas zonas de espacio público y se crean nuevas recorridos peatonales acordes con el sector y su topografía para aumen tar la población flotante en la zona.

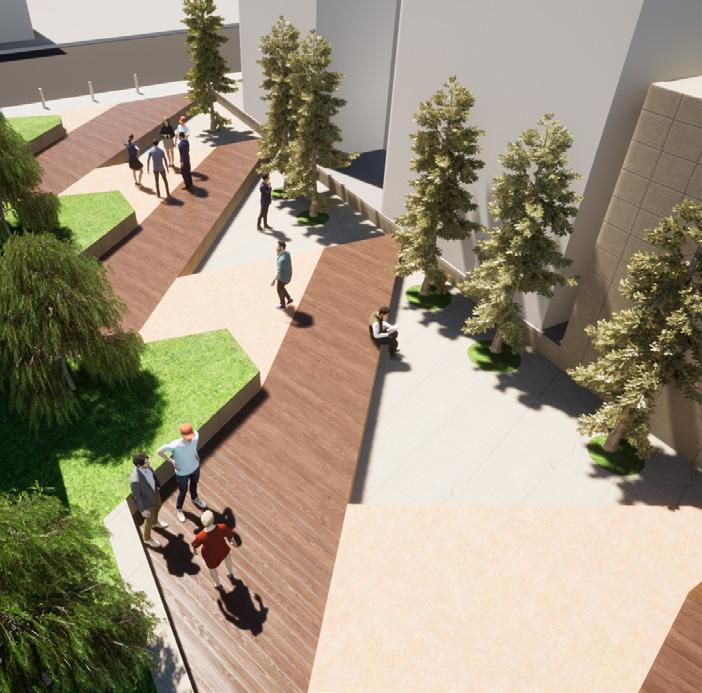

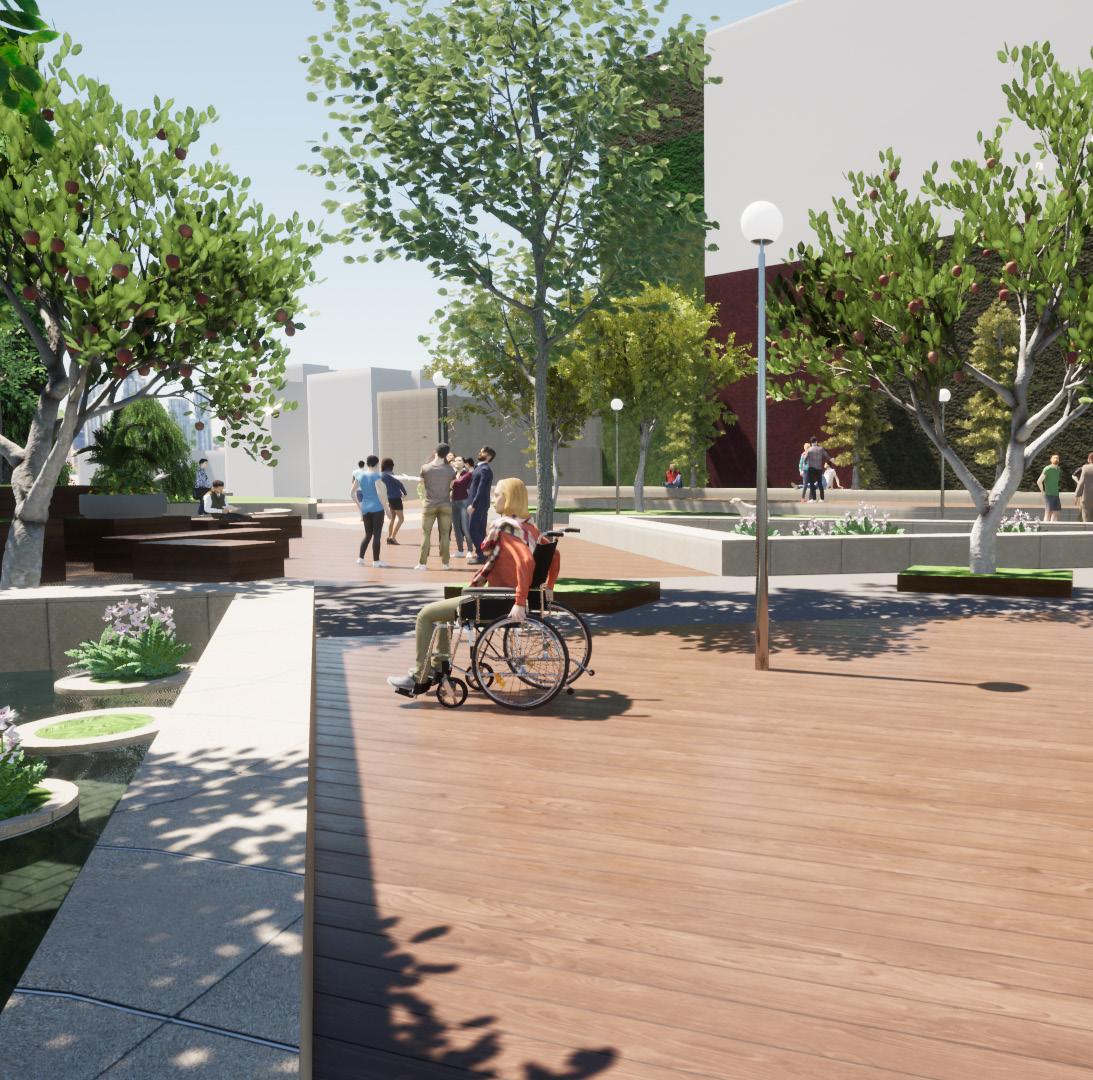

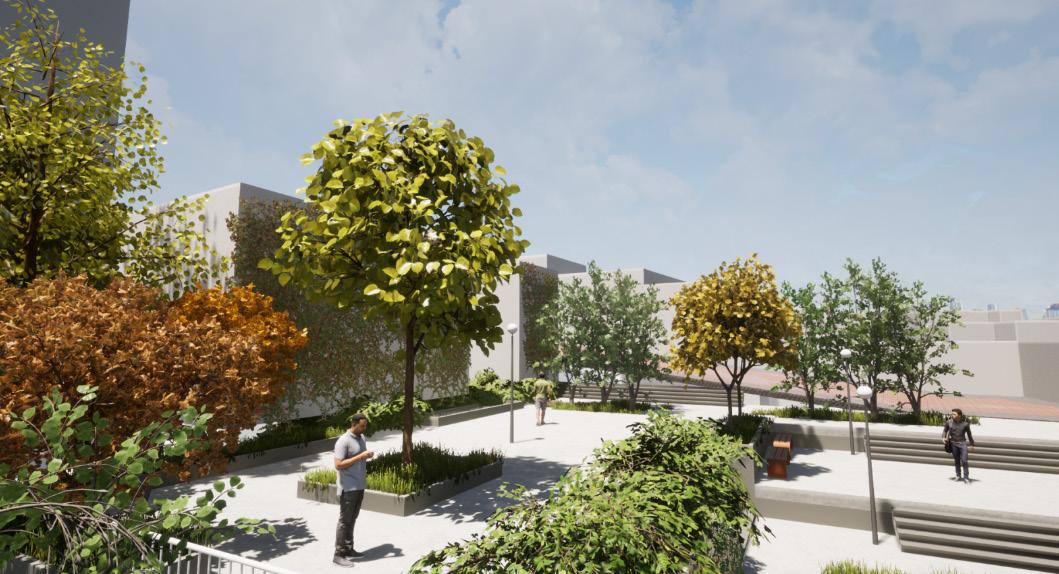

Revitalización de espacios públicos

Mobiliario y materialidad

El barrio de la concordia tiene una gran importancia histó rica-cultural por ello es necesario conservar las tradiciones de la zona y rememorar la historia del sector dándole más importancia a los lugares hitos, por ello deben de conectar se por medio de recorridos peatonales que vinculen estos puntos focales y generen más espacios públicos para dina mizar la zona y crear zonas de encuentro que fortalezcan las dinámicas culturales del sector, junto con un proyecto de centro cultural que ayude a mantener las tradiciones y resaltar el arte, música e historia.

Implementación de elementos arboreos

COMPOSICIÓN

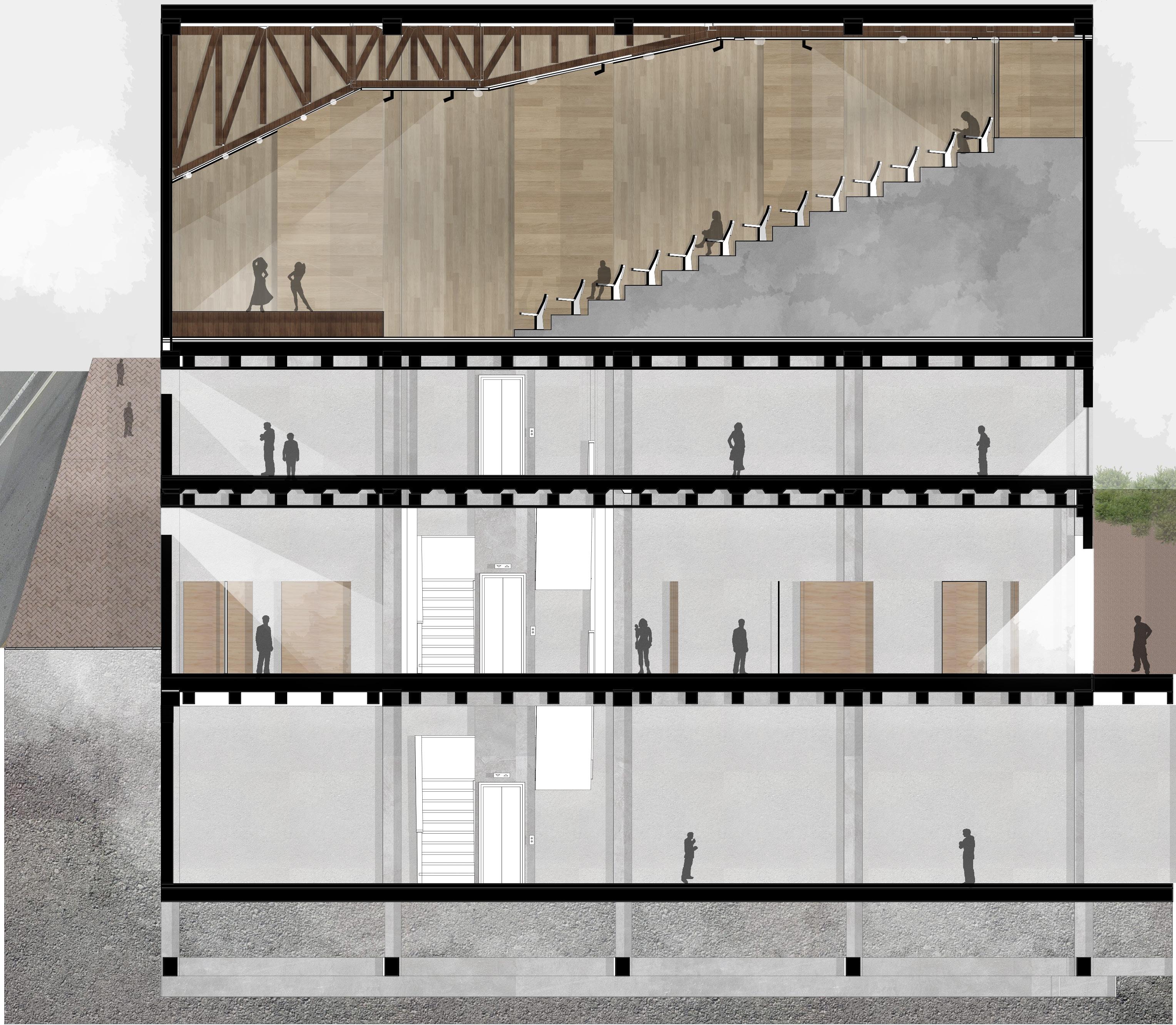

Para la composición inicial de este pro yecto se realizó la superposición de volúmenes los cuales se yuxtaponen y se unen con el fin de generar diferen tes niveles, vacíos y terrazas en relación con el clima para el manejo del confort fue necesario tener clara la carta solar y la rosa de los vientos y el clima del lugar para identificar la incidencia solar en todo el día y poder responder por me dio de celosías y muros cortinas depen diendo las permanecías en el interior.

Terrazas y balcones

Elemento Jerárquico

06 Monumento a la vida

Semestre III Lugar: Bogotá, Parque Nacional David Hoyos-Fabian Castro

Los elementos que definen el paisaje son una vía terciaria cercana al proyecto y una co nexión directa con distintas especies de árboles que rodean el proyecto, que conforman un entorno natural diverso, siendo un ambiente sereno, se desarrolla así una composición monumento y galería sobre la vida, a través del método de unidades espaciales, que por medio de círculos y diversas curvas se adapten al entorno y a la topografía del lugar, por la localización del parque nacional cerca a los cerros orientales de Bogotá D.C.

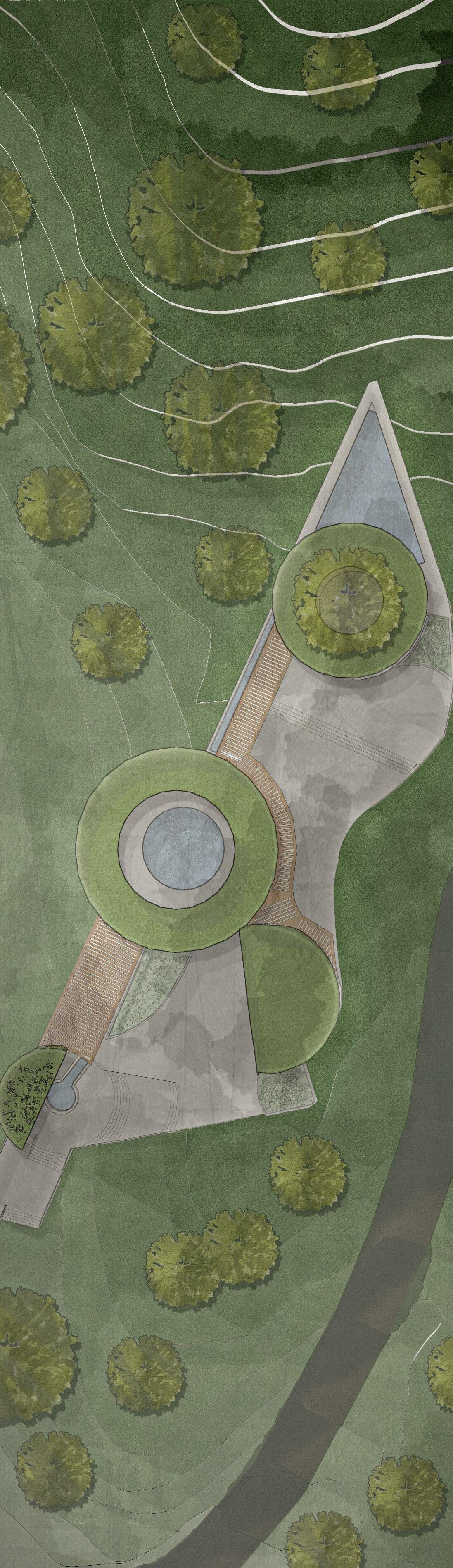

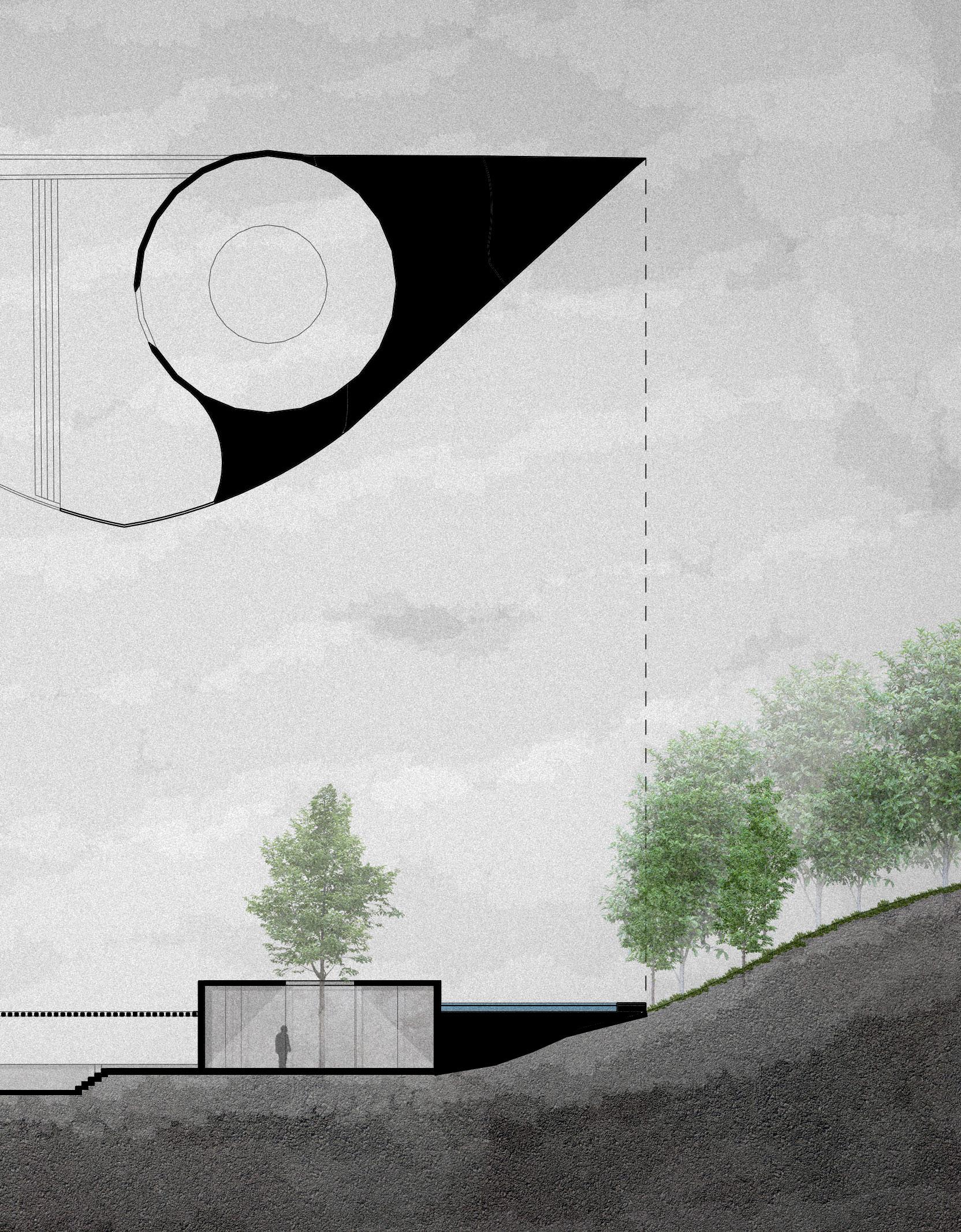

se desarrolla una propuesta de monumento por medio de un P.O de axialidad que vincule 4 círculos con diferentes proporciones me diante recorridos que conducen a la parte elevada del monumento, los cuales se implantan con el terreno de manera escalonada, gene rando distintas relaciones directas con el espacio, aprovechando la dirección del sol para generar espacios iluminados que transmitan paz, durante el recorrido del proyecto se presenta fuentes de agua y jardines que permiten relacionar el proyecto con la vida. Por otra parte, el proyecto visto desde la planta representa el colibrí cormo representación a la vida siendo una especie funda mental en la con servación de la naturaleza en la zona así como la relevancia de los seres vivos para la conservación del planeta tierra.

Conoce más del proyecto aquí.

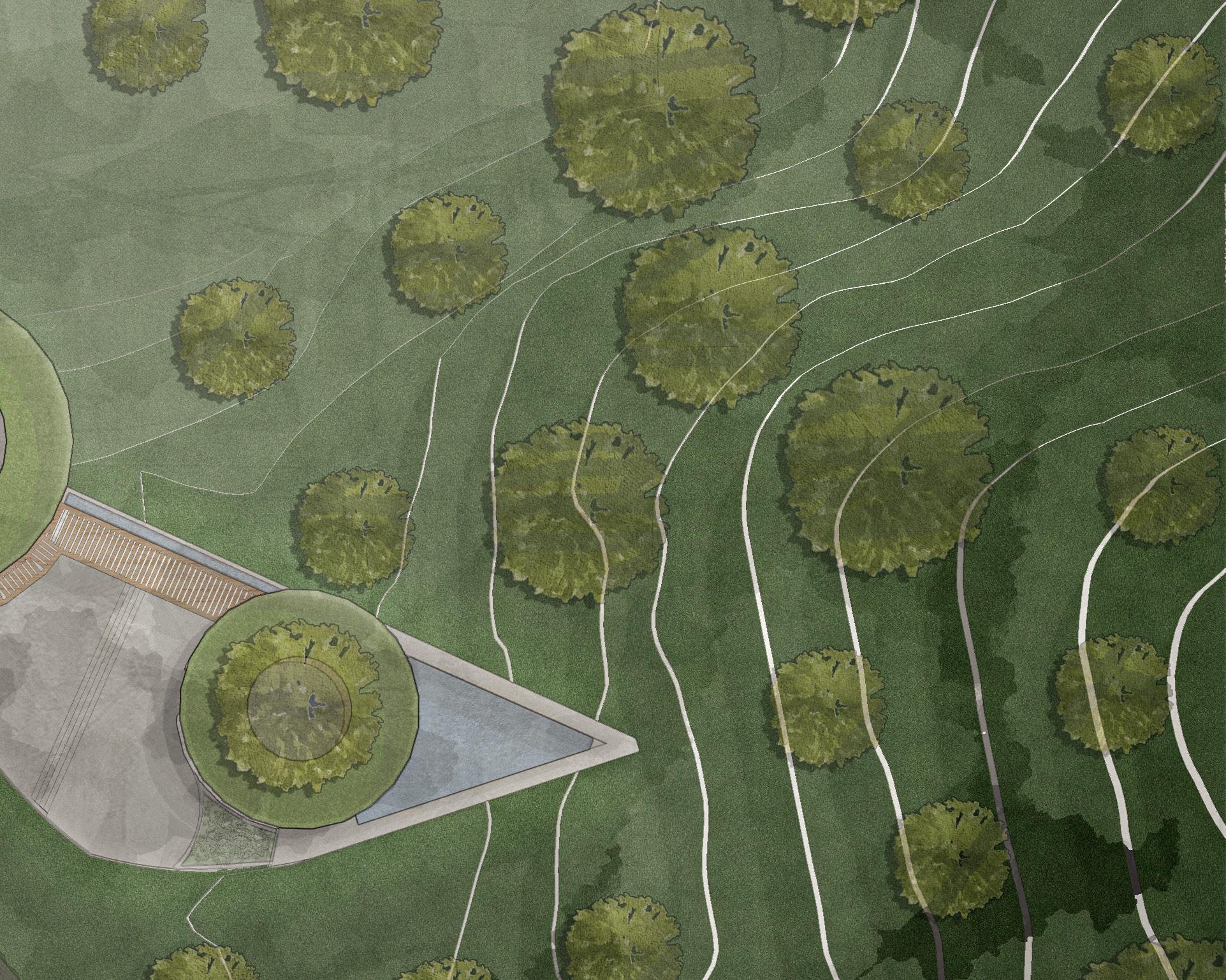

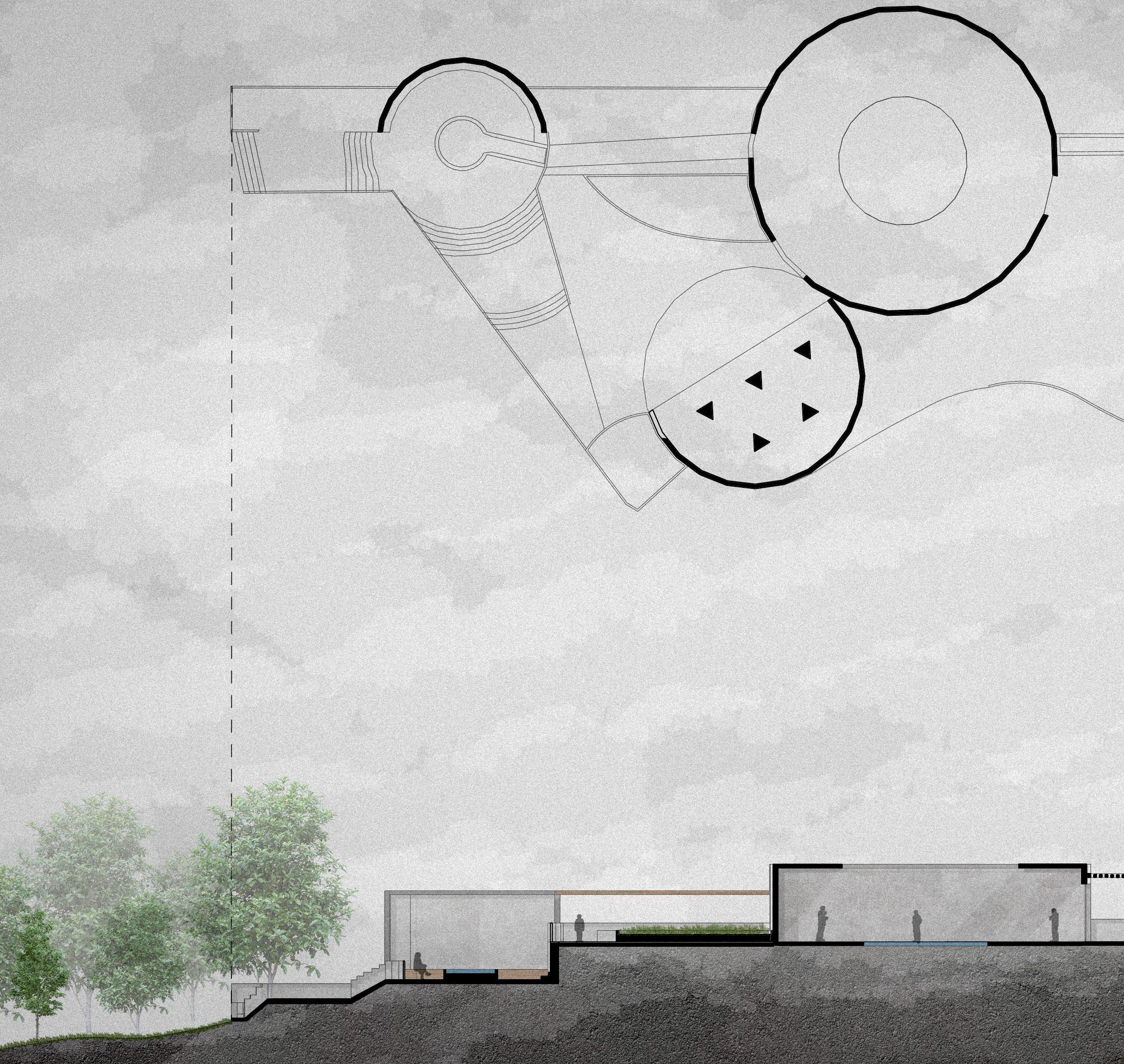

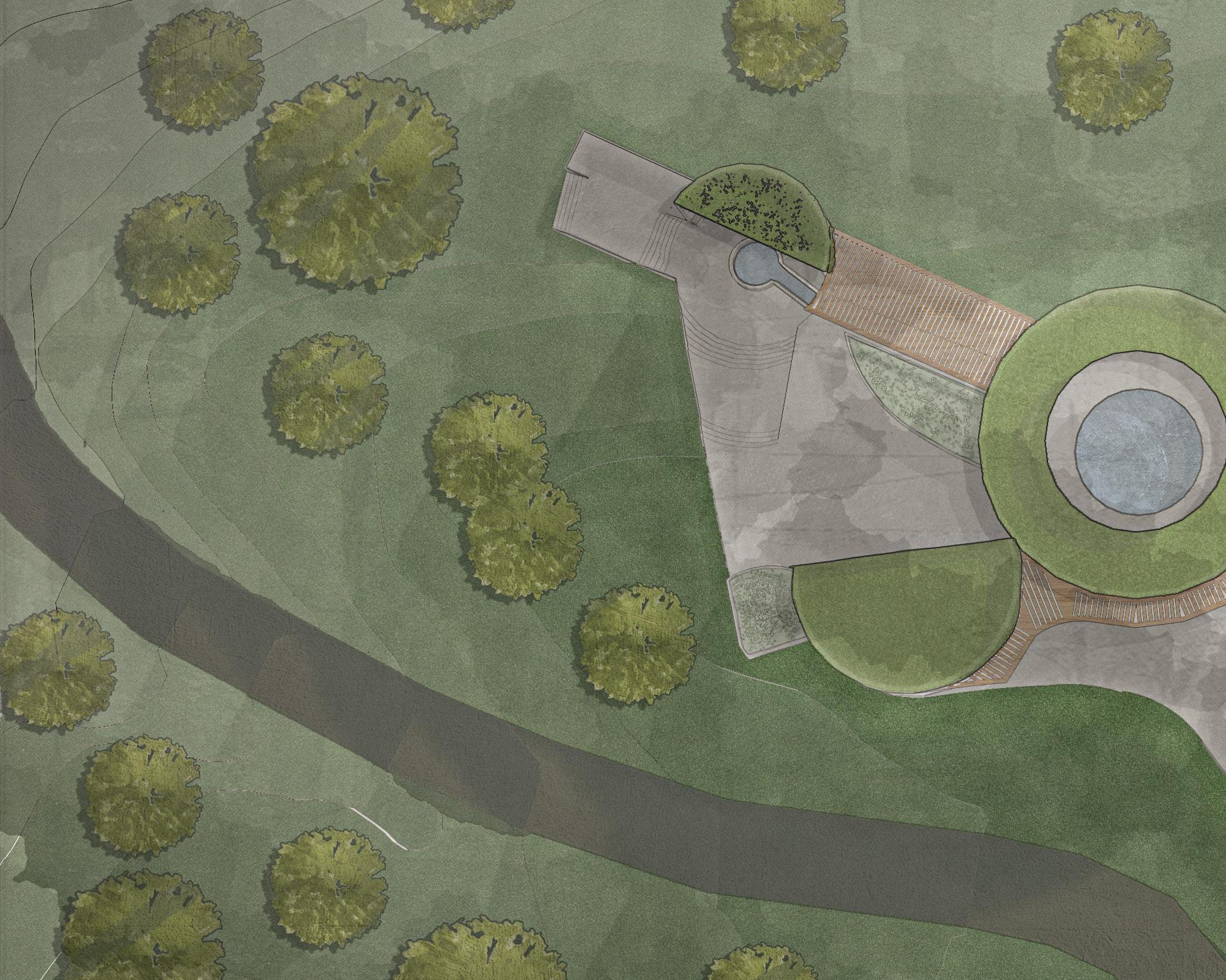

MANEJO DE CURVAS DE NIVEL ADAPTADO AL TERRENO

Espejos de agua Iluminación cenital Elementos arboreos Espacios fluidos
