SELECTED WORKS

Masjid Rusunawa Rorotan IV - Jakarta Utara

2019

Puskesmas Duri Kepa - Jakarta Barat

2021

SDN Cengkareng Timur 03 Pagi & 04 Petang - Jakarta Barat

2022

LSI Soekarno Hatta - Probolinggo

2024

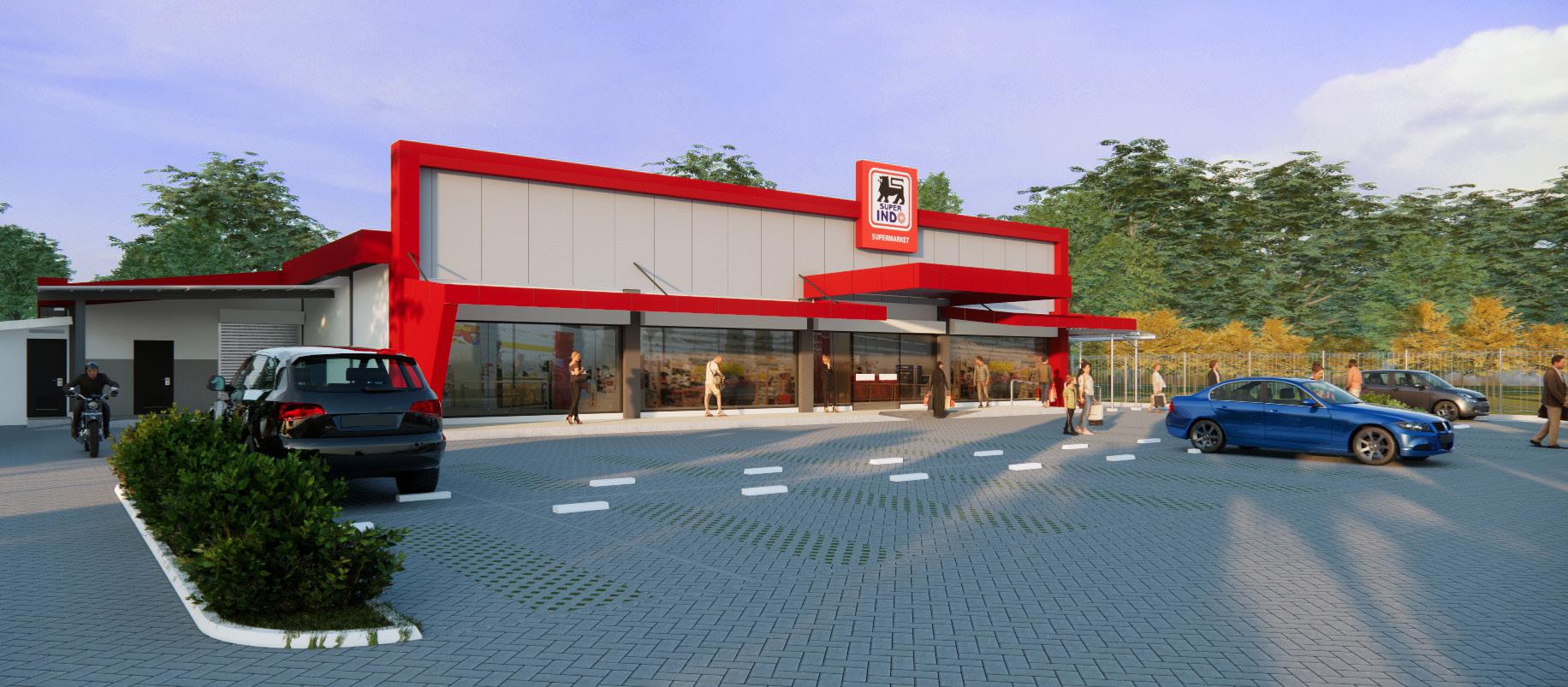

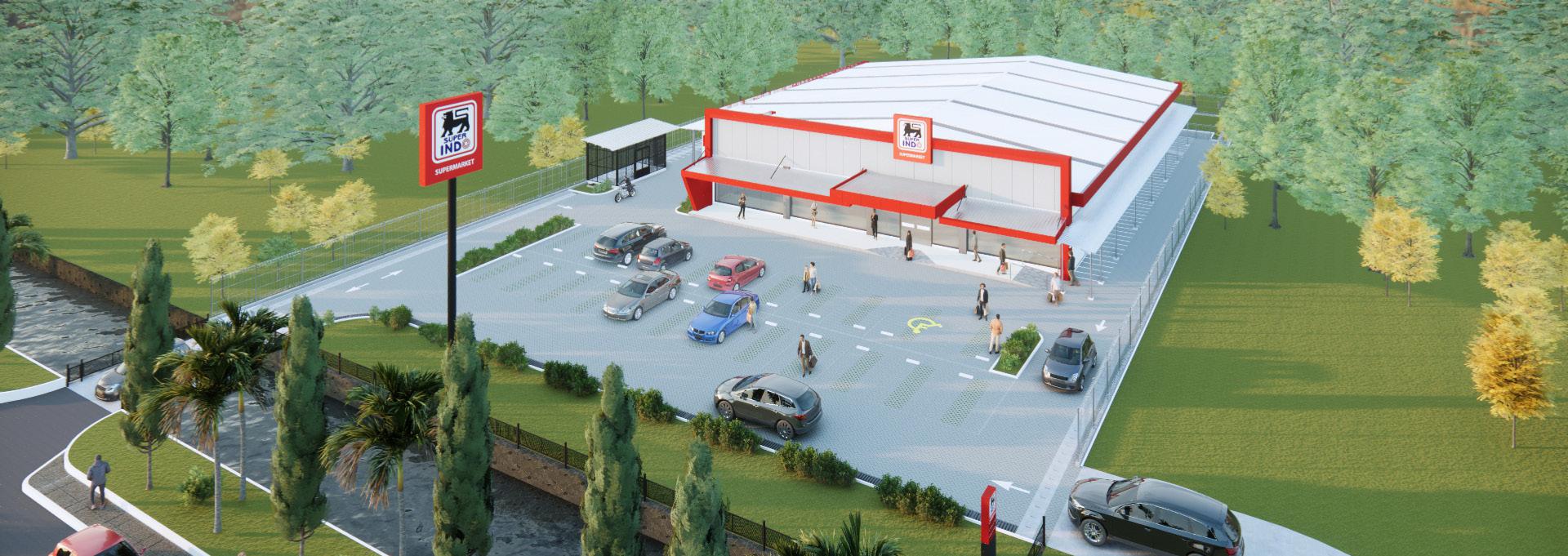

LSI SUPERINDO SOEKARNO-HATTA - PROBOLINGGO (2024) Retail Commercial

Jalan Soekarno Hatta - Probolinggo, Jawa Timur

Terbangun (Desember 2024)

Supermarket ini dirancang pada lahan seluas 1.372 m2 di Jalan Soekarno-Hatta, Probolinggo, sebagai ekspansi retail di kawasan Probolinggo. Desain bangunan ini memadukan standar teknis pemilik dengan konteks lokal, mulai dari orientasi bangunan, sirkulasi kendaraan dan pejalan kaki, hingga aksesibiltas difabel.

Dalam proyek ini, saya bertanggung jawab dalam secara penuh dalam pengembangan desain arsitektur, pemodelan 3D, serta penyusunan dokumen gambar for construction. Proyek ini melibatkan koordinasi intensif lintas tim MEP dan struktur, serta merespons site dengan kondisi yang cukup terbatas dengan aliran sungai terbuka di sisi selatan.

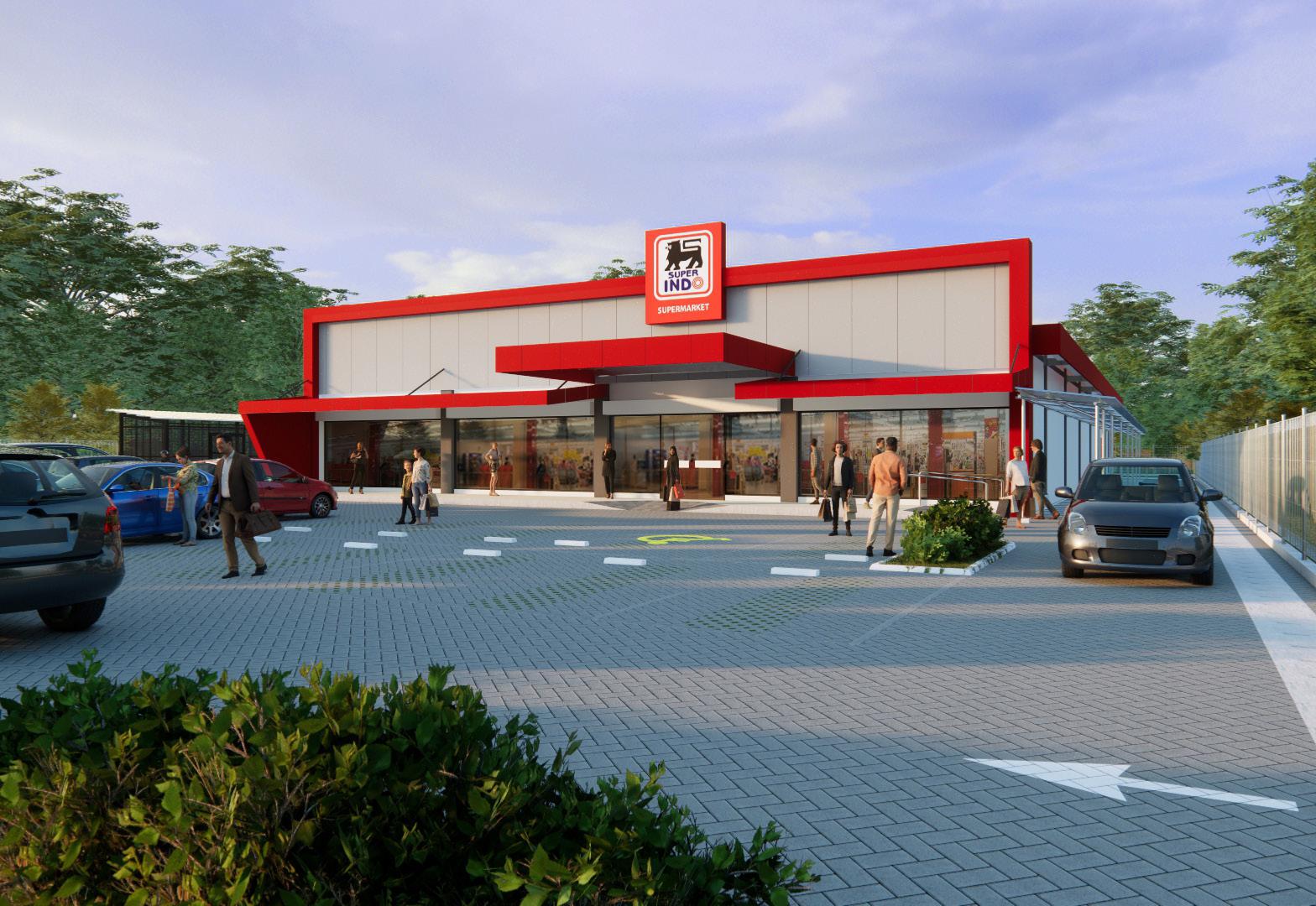

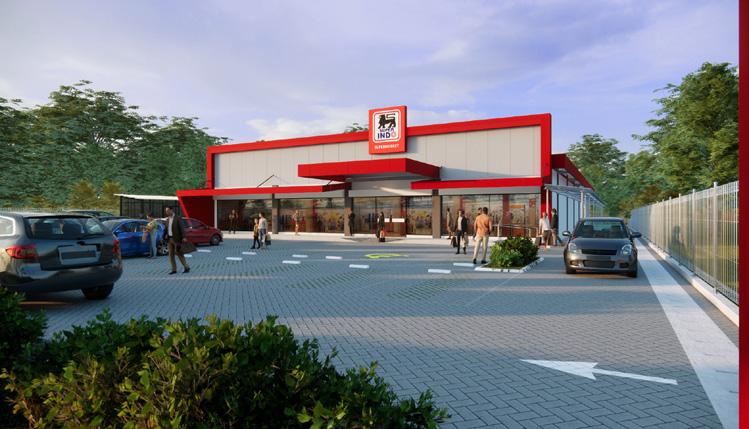

Perspektif - View dari Area Sirkulasi Masuk Kendaraan

•

Peran

: Project Architect ((Design Design Development, Tender & For Construction Drawings) Drawings)

Konsultan: Konsultan: Klien:: Klien

PT. Gratama Consultant LSI Superindo

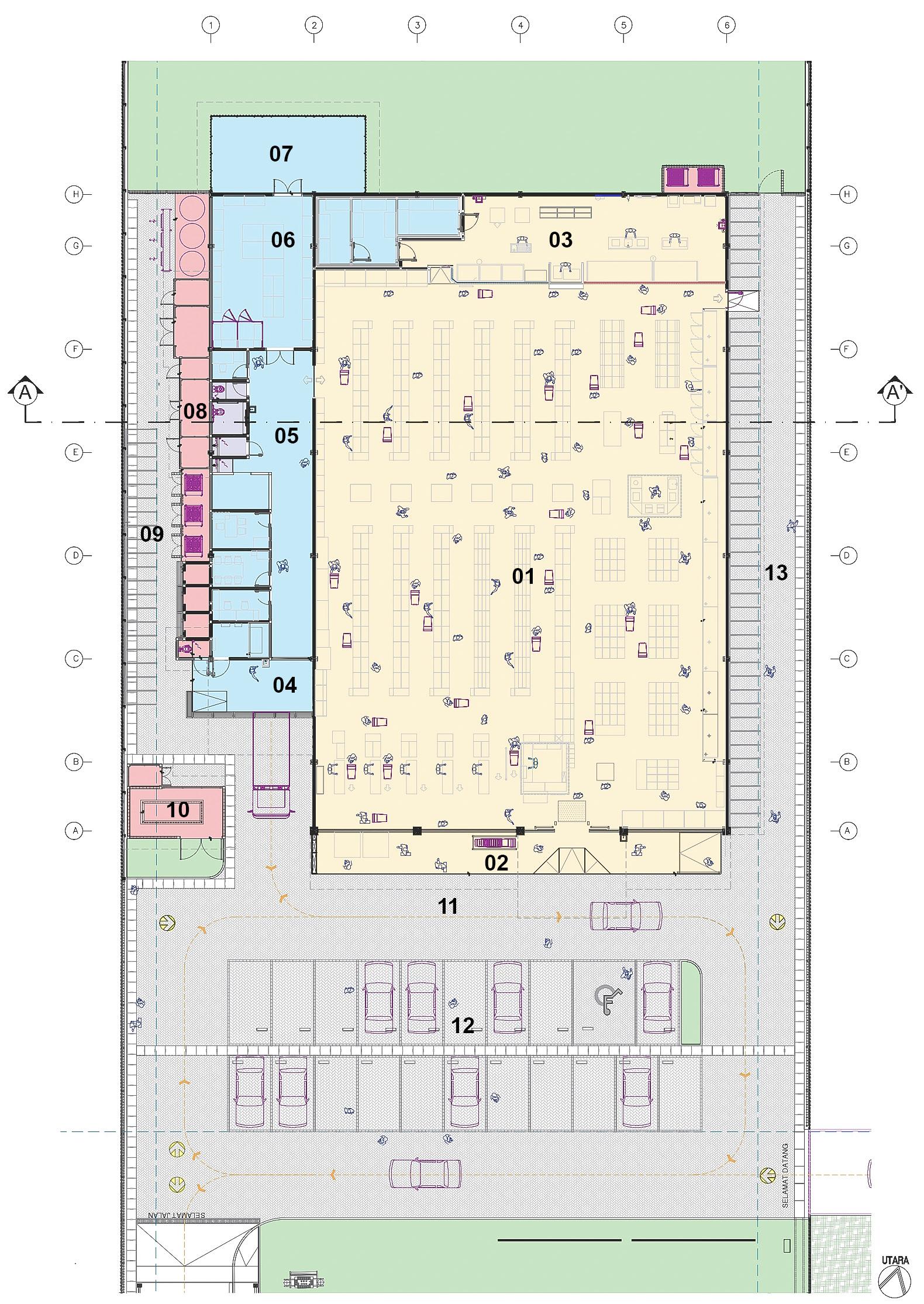

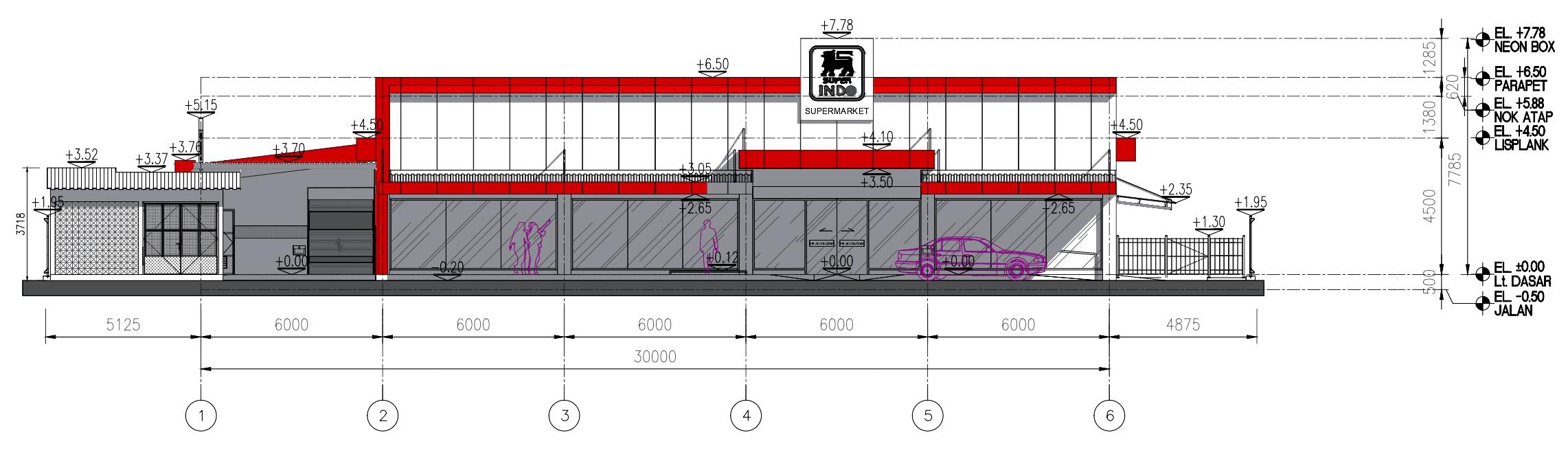

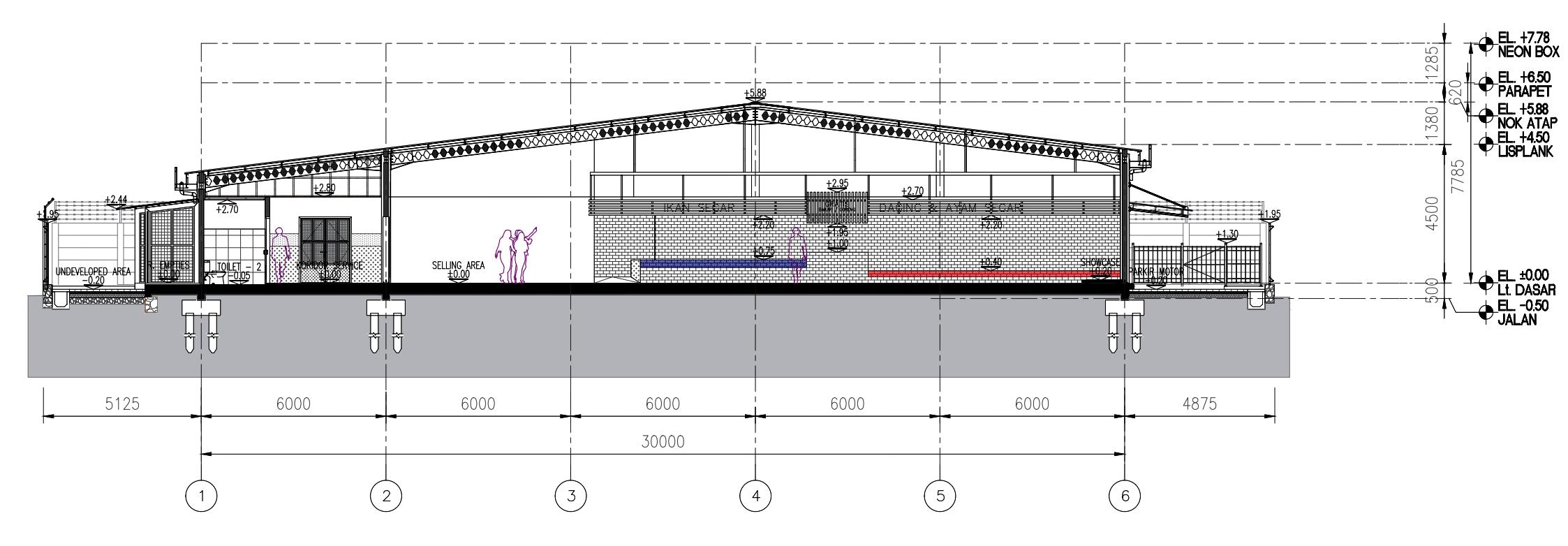

DENAH & LAYOUT FUNGSIONAL

Site Access, Program Zoning, & Circulation Overview

05

04

03

02

01

06

LEGENDA 01. Selling Area 02. Entrance 03. Meat & Fish Selling Area 04. Loading Bay 05. Back Office 06. Warehouse 07. Stationary Warehouse 08. Area Utilitas 09. Parkir Motor (Karyawan) 10. Genset Area 11. Drop Off Area 12. Parkir Mobil (Customer (Customer)) 13. Parkir Motor (Customer (Customer))

Selling & Customer Area

SELECTED WORKS

Back Area

Utilities Area

Greeneries

LEGENDA 01. Selling Area 02. Back Area Corridor

03. Toilet 04. Empties Room

05. Parkir Motor (Karyawan) 06. Parkir Motor (Customer (Customer))

Sirkulasi Kendaraan

•

Tools

: Sketchup - Autocad - Enscape

BASIC DESIGN SDN CENGKARENG TIMUR 03 PAGI & 04 PETANG (2022) Sarana Pendidikan

Jalan Bangun Nusa Raya, Cengkareng Timur, Jakarta Barat

Terbangun (Oktober 2024)

Basic Design di lahan seluas 2362m2 ini dirancang untuk mengakomodasi dua sekolah dasar dalam satu tapak yang sama, yang masing-masing beroperasi di pagi dan siang hari. Tantangan utama dalam proyek ini adalah bagaimana memisahkan aktifitas dan fasilitas dua institusi dalam satu gedung, tanpa terjadi konflik penggunaan ruang.

Dalam proyek ini, saya terlibat langsung dalam pengembangan konsep zonasi, olah fasad, 3D modelling, dan visualisasi. Desain berfokus pada efisiensi energi, ventilasi silang, dan pemanfaatan pencahayaan alami, sejalan dengan prinsip green building. Area publik seperti kantin, perpustakaan, laboratorium, dan lapangan didesain agar bisa digunakan bersama, sementara kebutuhan ruang kelas dua sekolah diakomodir dalam dua sisi sayap yang berbeda dalam satu bangunan agar kegiatan belajar mengajar dapat dilakukan dalam satu waktu sekaligus.

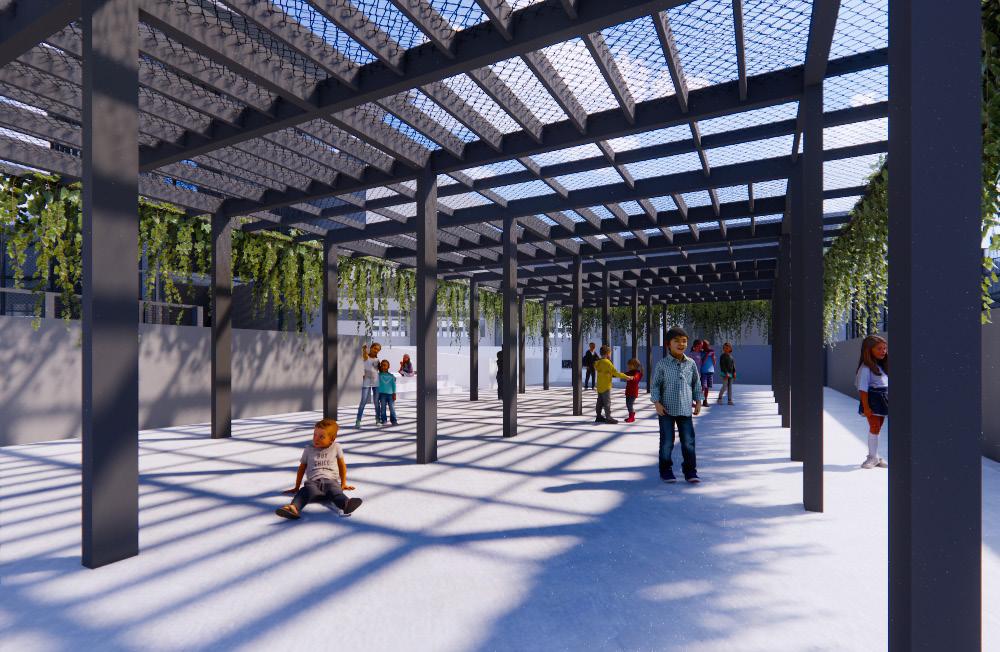

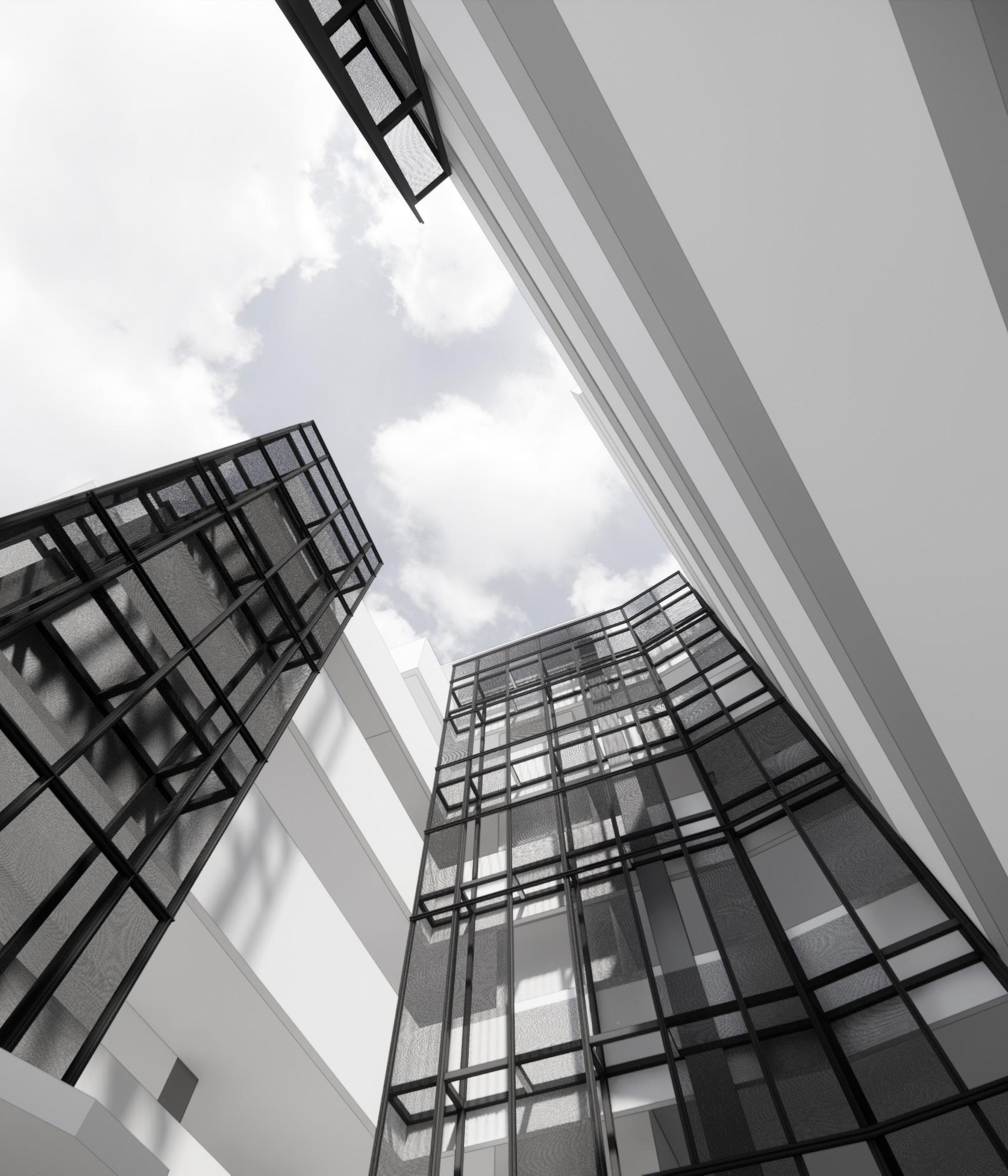

Interior - Taman Atas

Interior - Selasar Lantai 1

•

Peran

: Arsitek Junior (in (in charge) charge)

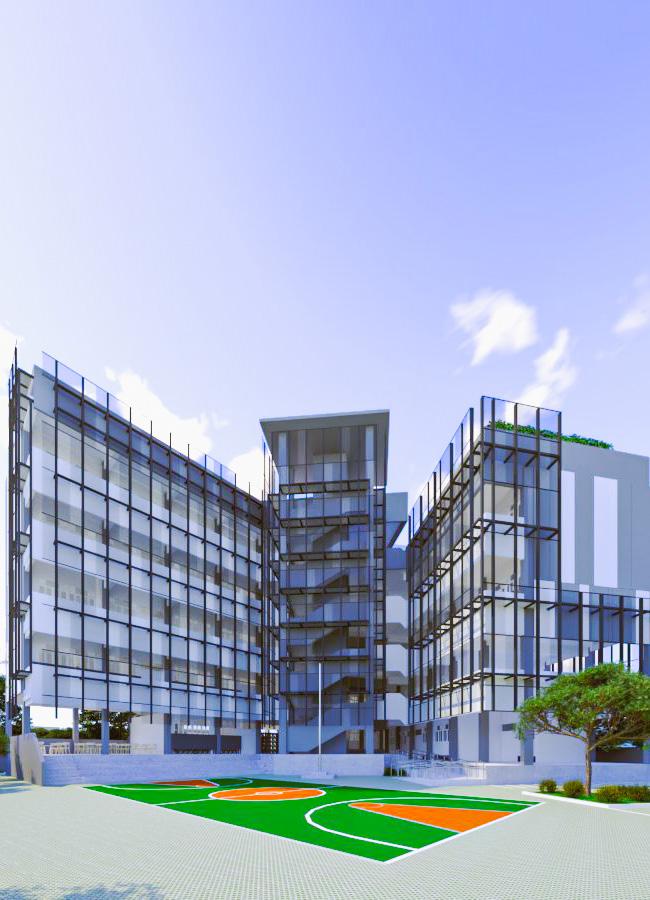

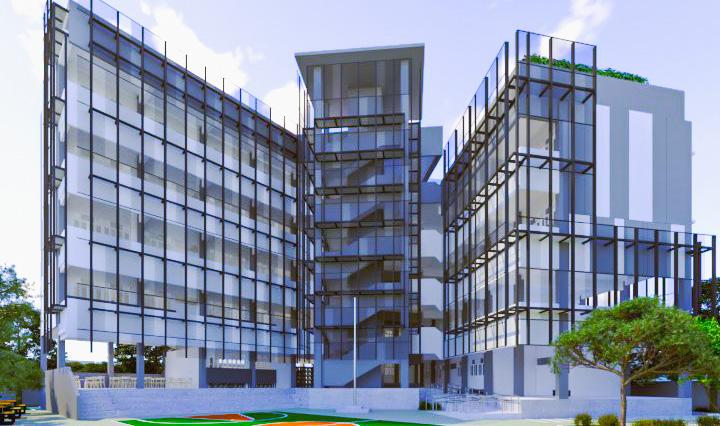

Perspektif - Tampak Depan

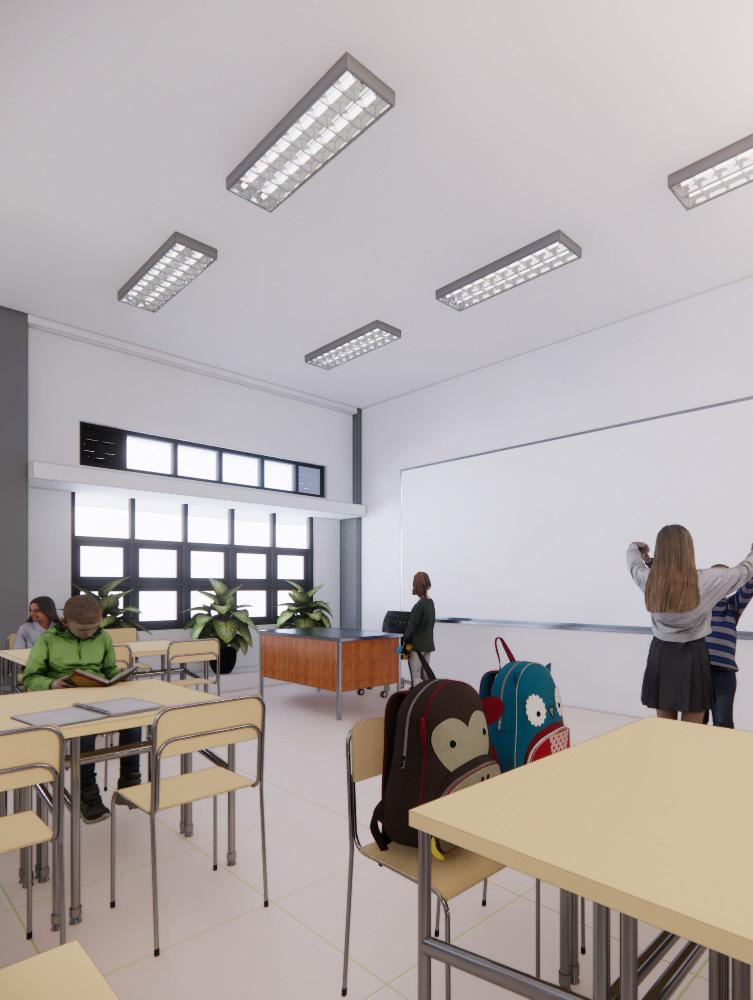

Interior - Ruang Kelas Konsultan: Konsultan: Klien:: Klien

PT. Granitindo Cipta Sejati Dinas Pendidikan DKI Jakarta

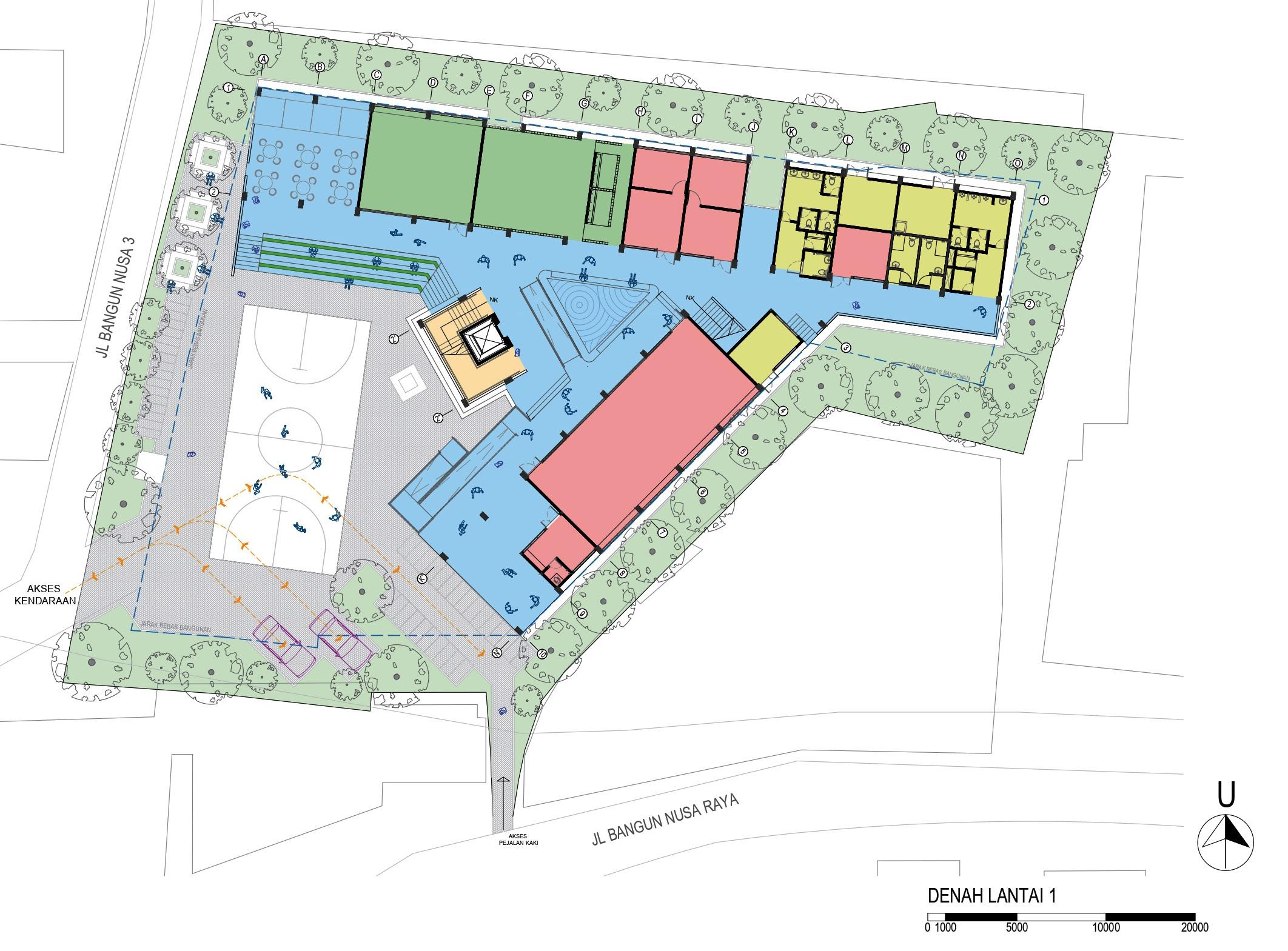

GAMBARAN STRATEGI SPASIAL & RENCANA LANTAI FUNGSIONAL Publik

Semi Publik

Privat

Semi Privat

Servis

Sirkulasi Kendaraan

LEGENDA

01. Lobby & Selasar 02. R. Kepsek 03. R. Wakil 04. R. Tata Usaha 05. R. Guru 06. Perpustakaan 07. Area Komunal 08. R. Jaga 09. Musholla 10. Kantin 11. Amphiteater 12. Toilet Siswa 13. Toilet Guru 14. Ruang Utilitas 15. Ruang UKS 16. Gudang 17. Kolam 18. Lapangan Upacara 19. Taman 20. Parkir Mobil 21. Parkir Motor 22. Pos Jaga

19 10

19

06

09

02

03 04

12

11

14

14

15

13

12

17

01

16

18

19

05

22 07

19

08

21

20

01

01

02

04

05 04 04

01 05

07 01

04 01

01

LEGENDA Lantai dasar mengakomodasi fasilitas bersama seperti perpustakaan, kantin, ruang terbuka, dan sirkulasi utama, yang dapat diakses oleh kedua institusi secara bersama.

01

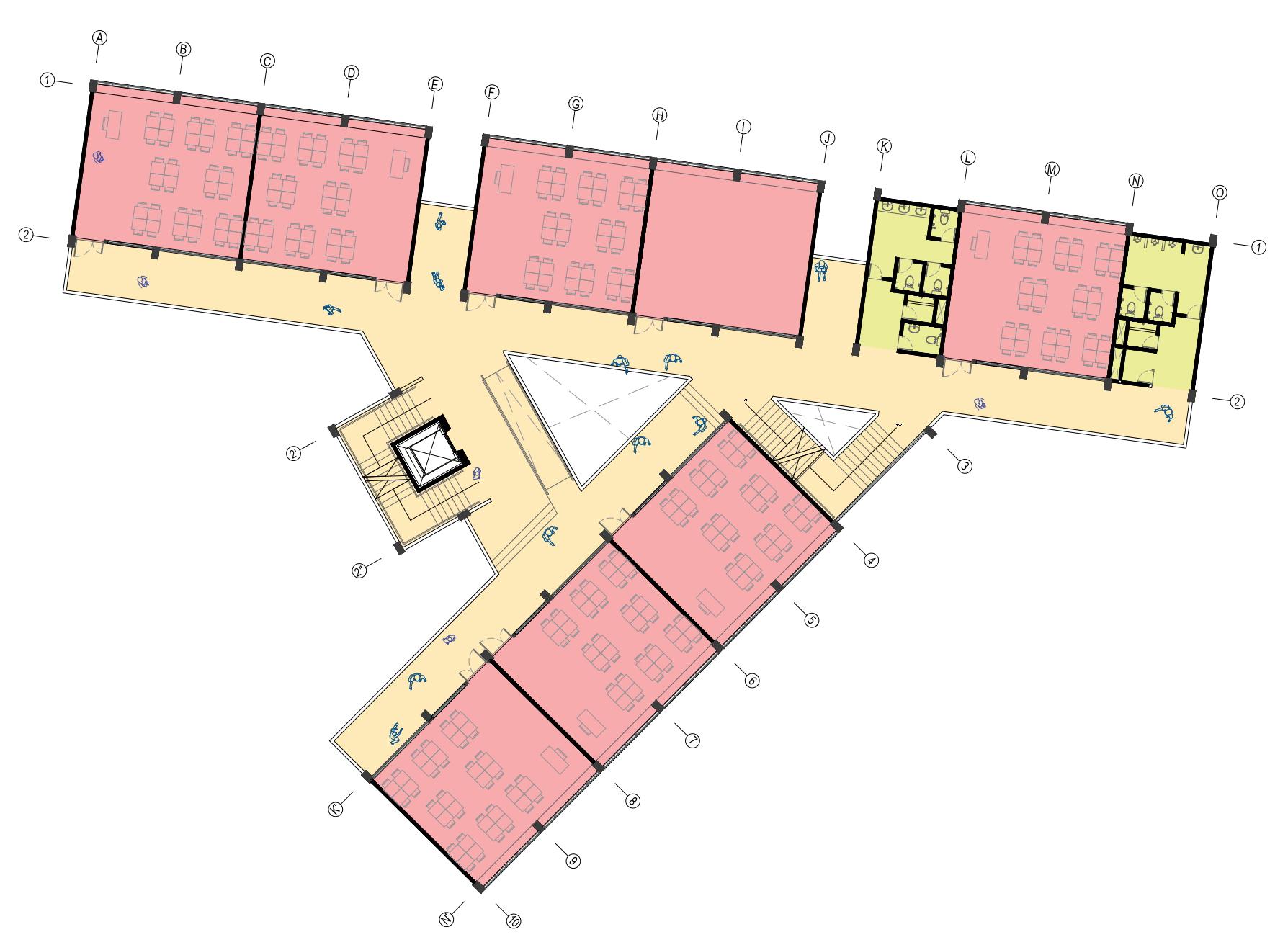

01. Ruang Kelas 02. Laboratorium 03. Ruang Serbaguna 04. Selasar

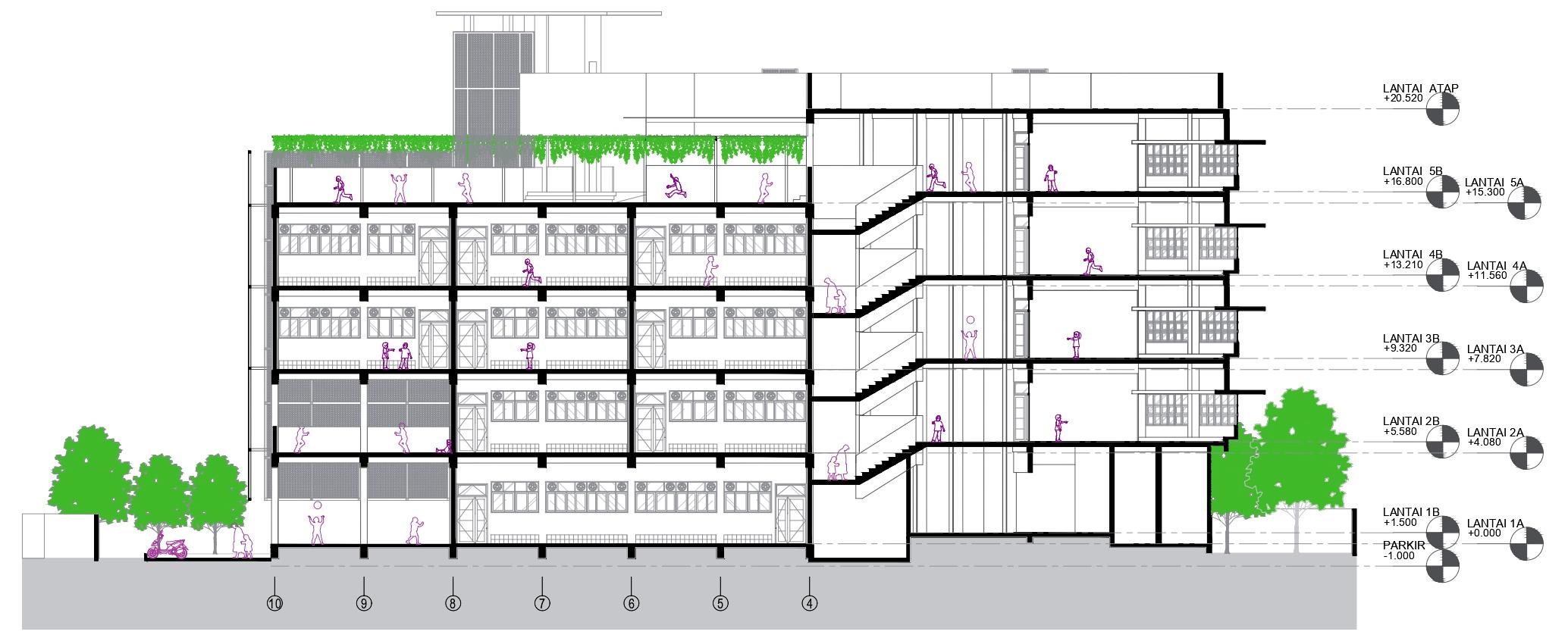

Secara zonasi vertikal, area kelas, ruang serbaguna, dan laboratorium pembelajaran sepenuhnya difokuskan pada lantai 2 - 4

05. Toilet 06. Area Bersama 07. Tangga

11

01. Ruang Kelas 02. Ruang Guru 03. Area Komunal 04. Playground 05. Selasar 06. Tangga 07. Gudang 08. Ruang UKS 09. Ruang Pompa 10. Ruang Genset 11. Roof Top 12. Taman 13. Genset

SELECTED WORKS

05

04

LEGENDA

05

01

01

01

06

01

01

01

06

03

01

01

13

02

01

05 05 06 05

03

01

06

01 01 08 09 10

12

07

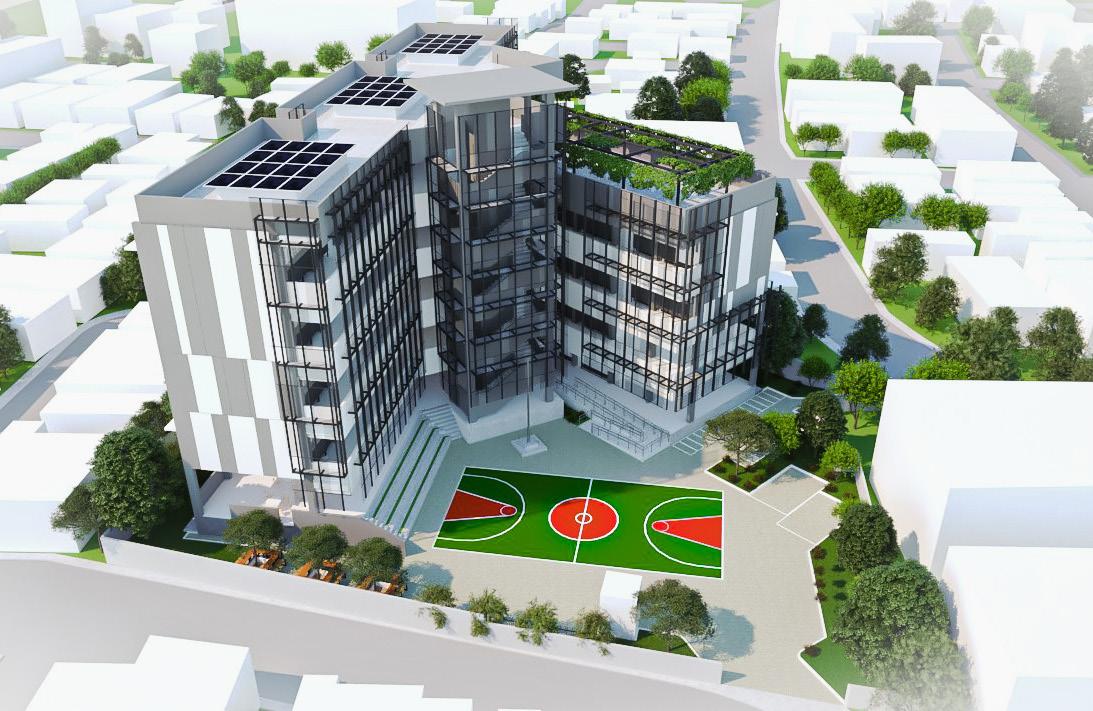

Perspektif Mata Burung

•

Tools

: Sketchup - Autocad - Vray

PUSKESMAS KELURAHAN DURI KEPA - JAKARTA BARAT (2021) Fasilitas Kesehatan

Jalan Angsana Raya No.1 Duri Kepa, Jakarta Barat

Terbangun (Maret 2025)

Proyek ini di lahan seluas 476,56 m2 ini merupakan pekerjaan rehabilitasi menyeluruh untuk fasilitas pelayanan kesehatan tingkat pertama di kawasan padat Jakarta Barat. Fokus utama desain adalah mengatur ulang zonasi fungsi agar lebih efisien dan memisahkan sirkulasi pasien umum dengan pasien khusus, seperti ibu dan anak. Keterbatasan site eksisting menjadi tantangan utama, khususnya dalam pengelolaan akses masuk kendaraan dan area parkir. Desain juga memperhatikan pencahayaan alami dan ventilasi silang pada area rawat jalan serta ruang pemeriksaan, untuk meningkatkan kenyamanan pasien dan tenaga kesehatan. Dalam proywk ini, saya berperan dalam penyusunan gambar kerja arsitektur, melakukan penyesuaian terhadap bangunan eksisting, serta koordinasi dengan tim MEP dan struktur selama tahap pengembangan desain dan dokumentasi tender.

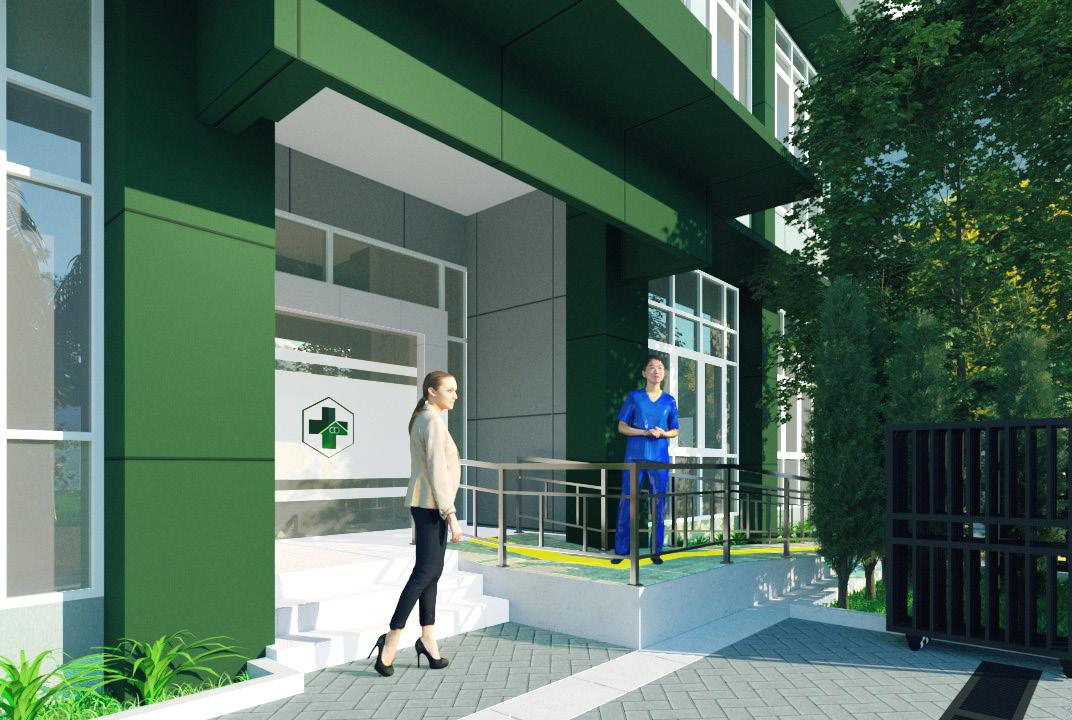

Area Entrance

Interior - Ruang Tunggu

•

Peran

: Arsitek Junior (in (in charge) charge)

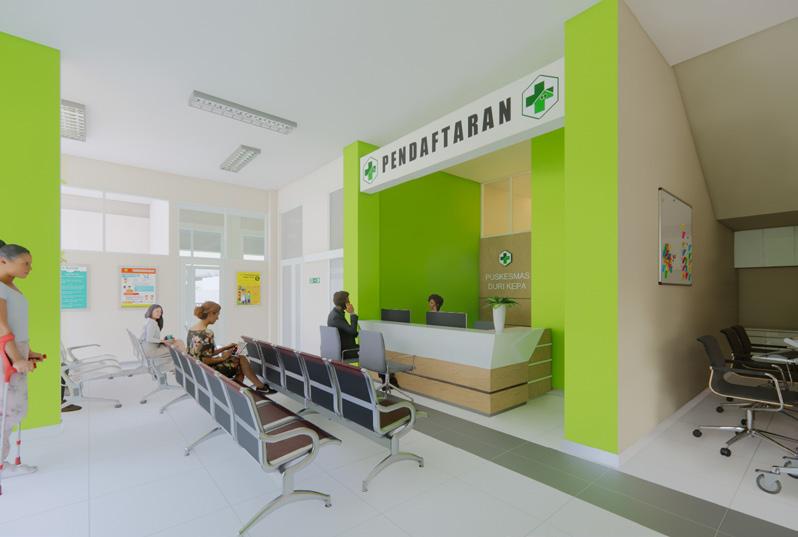

Interior - Ruang Pendaftaran

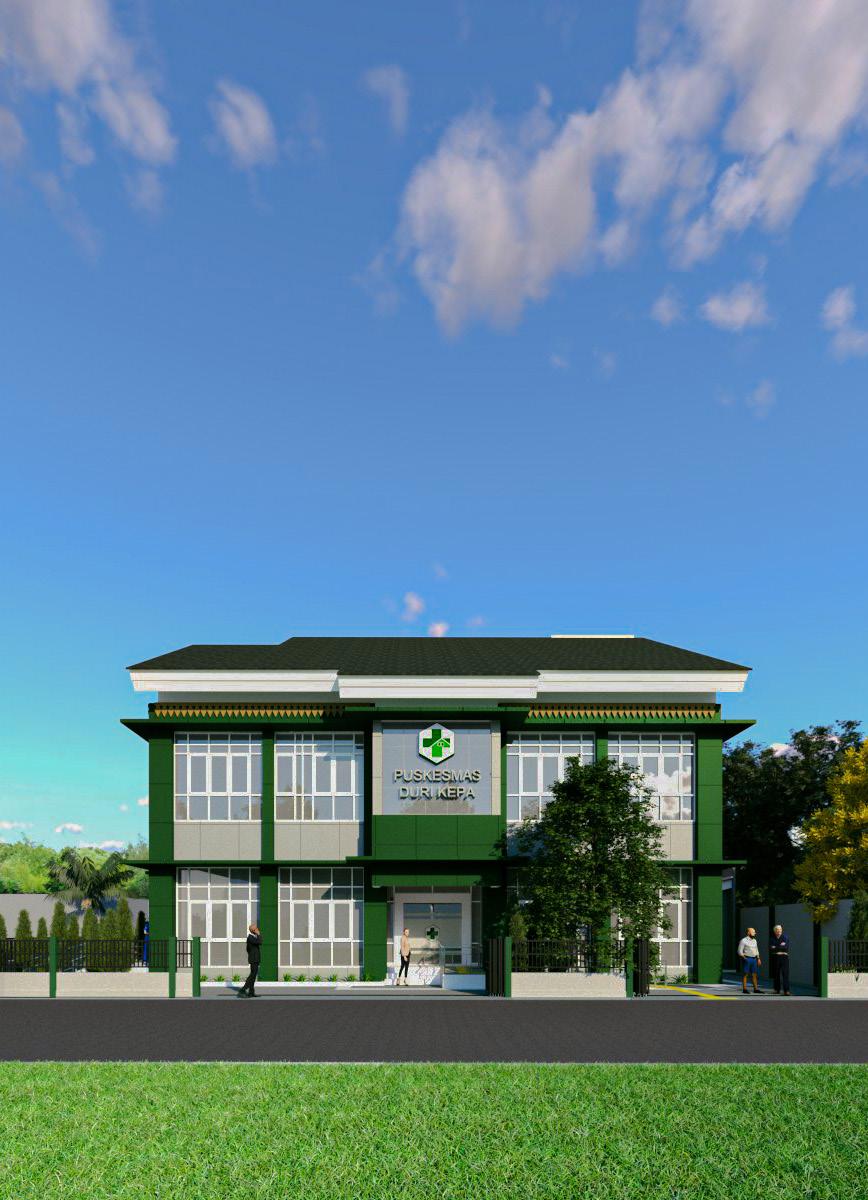

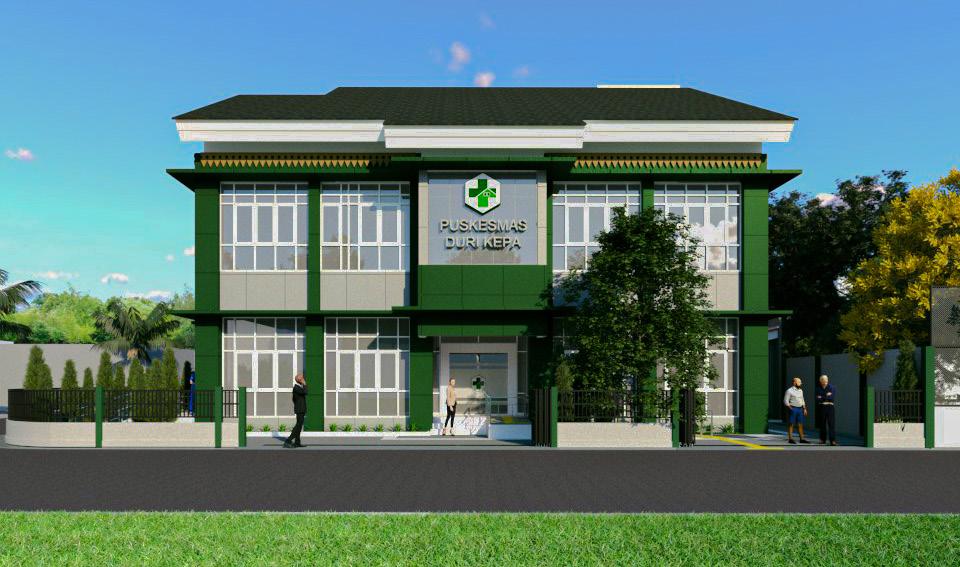

Perspektif Bangunan - Tampak Depan

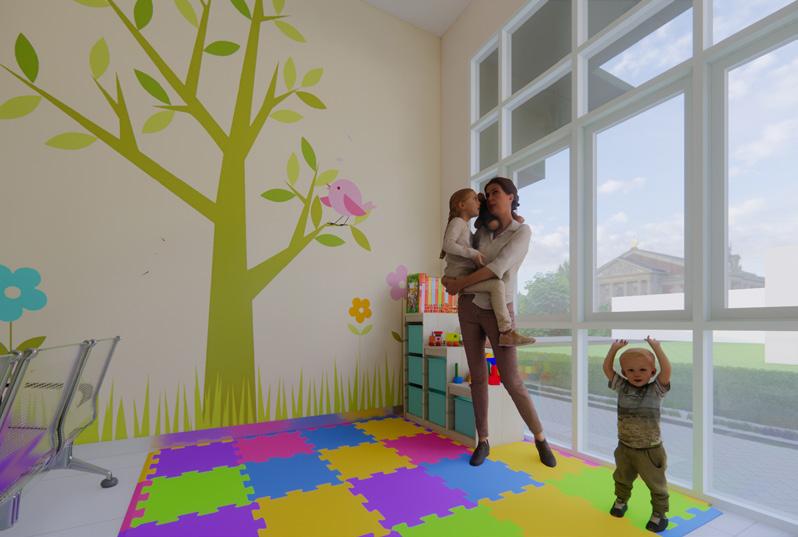

Interior - Pojok Bermain Anak Konsultan: Konsultan: Klien:: Klien

PT. Granitindo Cipta Sejati Suku Dinas Kesehatan Jakarta Barat

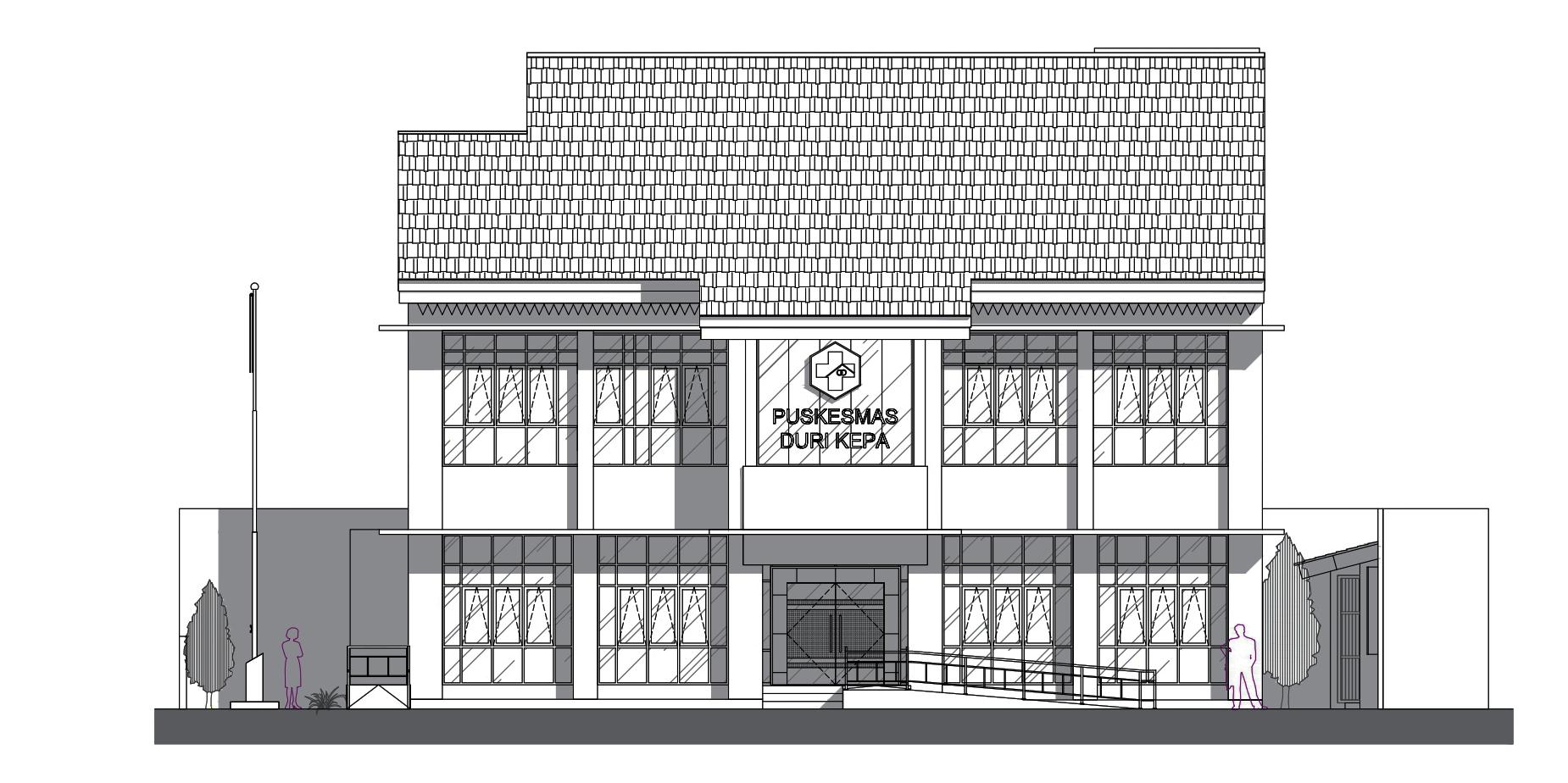

DENAH SPASIAL, TAMPAK, POTONGAN, & PERSPEKTIF LEGENDA

01. Entrance Utama 02. Lobby 03. Area Tunggu 04. Nurse Station 05. Loket Pendaftaran 06. Ruang Tindakan 07. Ruang KIA 08. Poly Lansia 09. Ruang Farmasi 10. R. Periksa TBC & IMS 11. R. Laboratorium 12. R. Cek Sampel & Lab 13. R. Rekam Medis 14. Ruang Laktasi 15. Pojok Bermain Anak 16. Gudang 17. Toilet Difabel 18. Toilet Pria 19. Toilet Wanita 20. Ruang Panel 21. Janitor 22. Toilet (TBC & IMS) 23. Sputum Booth 24. Ruang Genset 25. TPS Medis 26. TPS Non. Medis 27. Parking Pengunjung 28. Parkir Ambulans 29. Taman 30. GWT

Alur Sirkulasi Pasien Umum Alur Sirkulasi Pasien Ibu & Anak

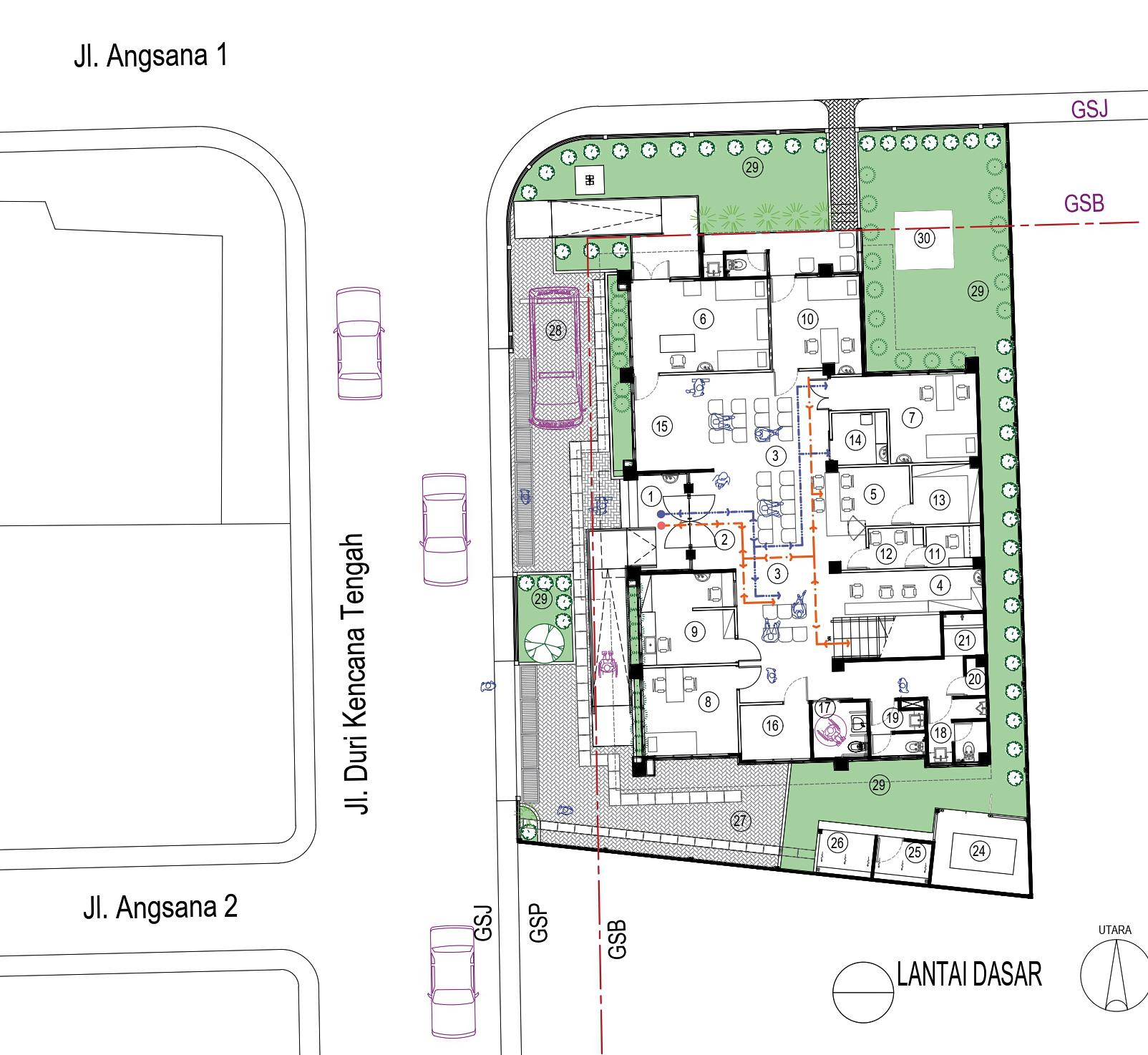

Area lantai dasar difokuskan untuk layanan publik seperti pendaftaran, apotek, dan ruang tunggu, dengan sirkulasi pasien umum dan khusus dipisahkan secara strategis.

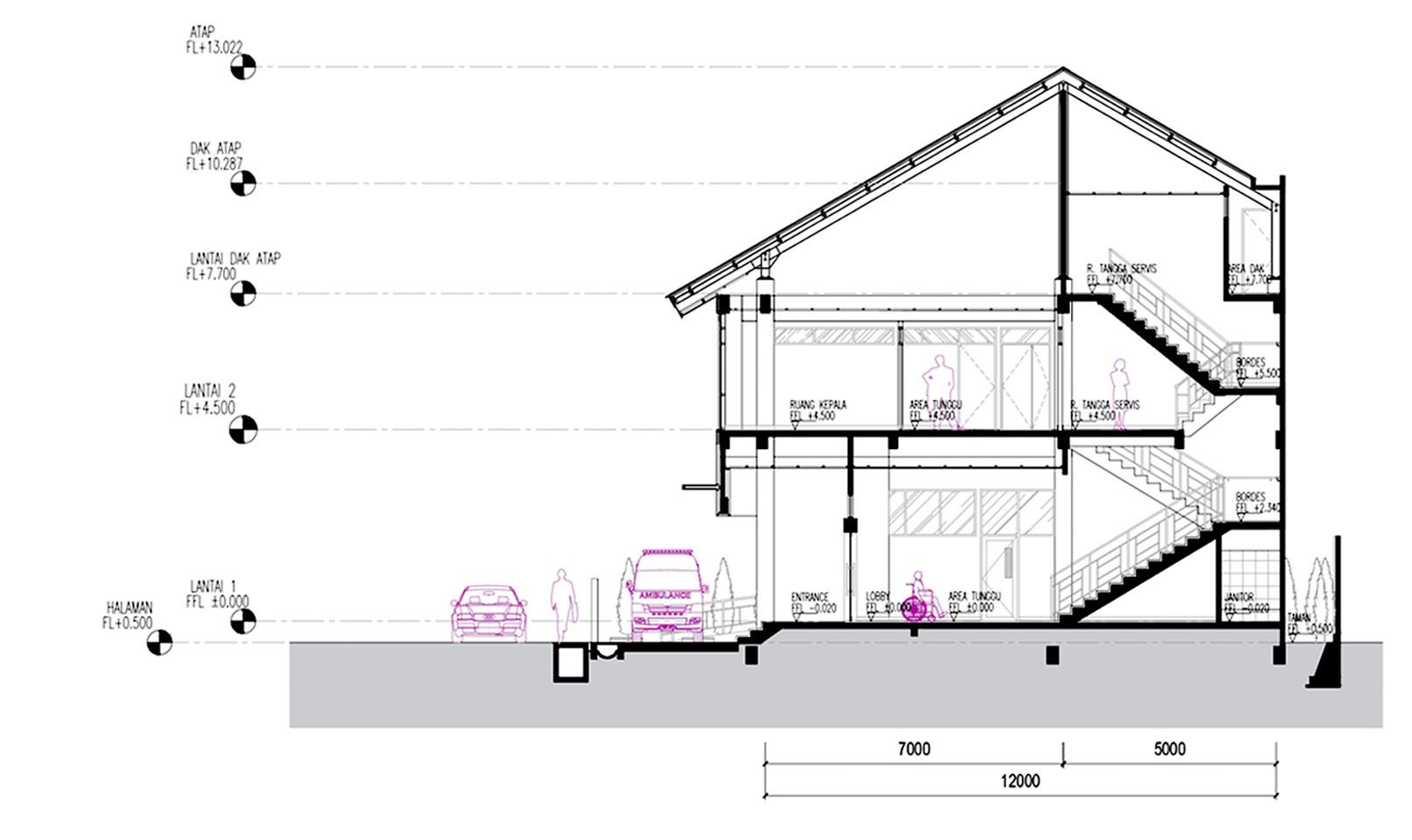

Potongan menunjukkan hubungan ruang antara area pelayanan, ruang tunggu dan bukaan cahaya alami dari sisi timur dan barat tapak.

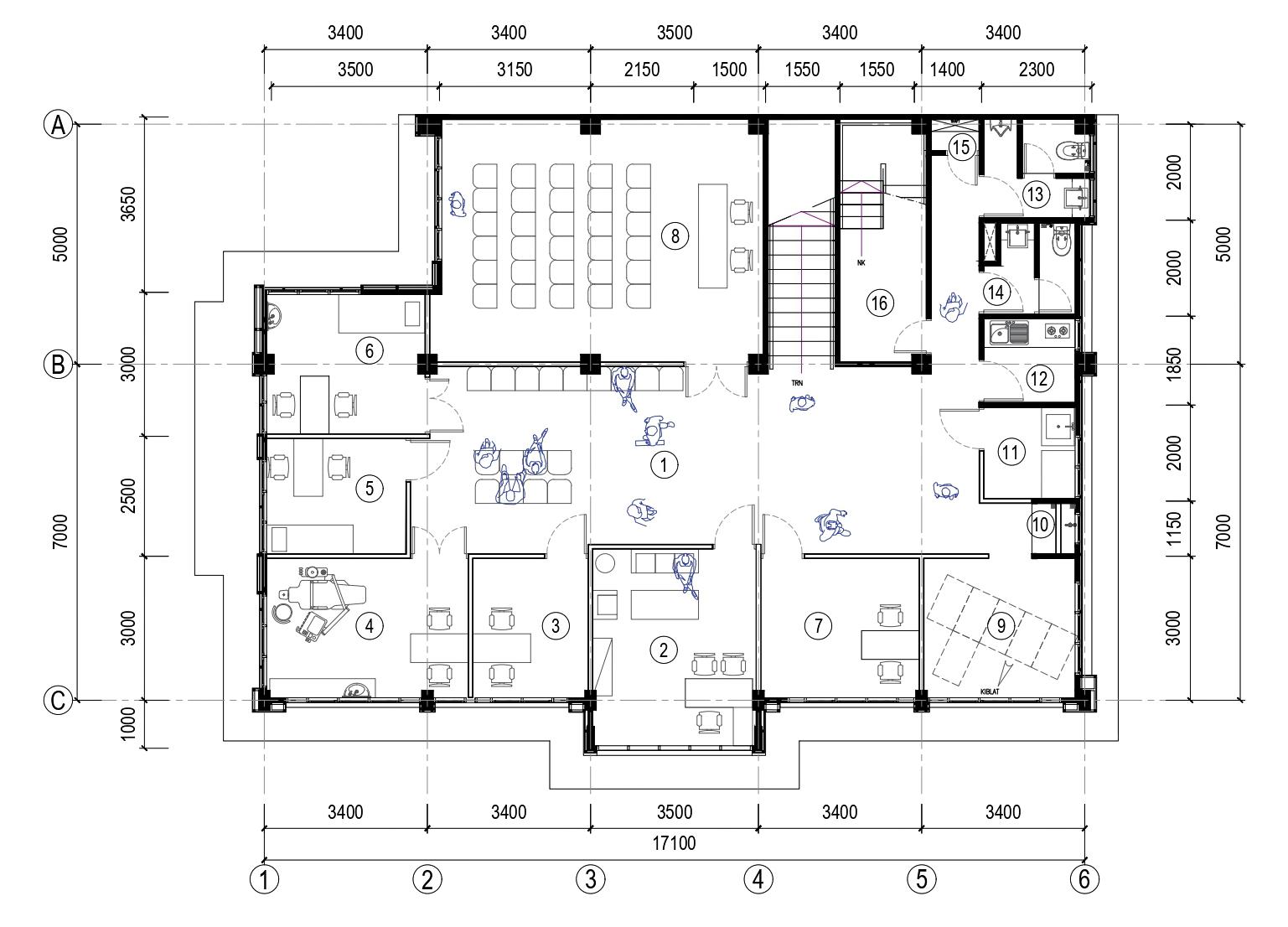

LEGENDA 01. Area Tunggu 10. Area Wudhu 02. R. Kepala 11. R. Sterlilisasi 03. R. Administrasi 12. Pantry 04. Poliklinik Gigi 13. Toilet Karyawan Pria 05. R. MTBS 14. Toilet Karyawan Wanita 06. R. Periksa Umum15. R. Panel 07. R. Kesling & Gizi 16. R. Tangga Servis 08. R. Rapat 09. Musholla

Lantai atas menampung ruang konsultasi kesehatan tambahan dan area administratif yang lebih privat, dengan jalur vertikal tersentralisasi.

SELECTED WORKS

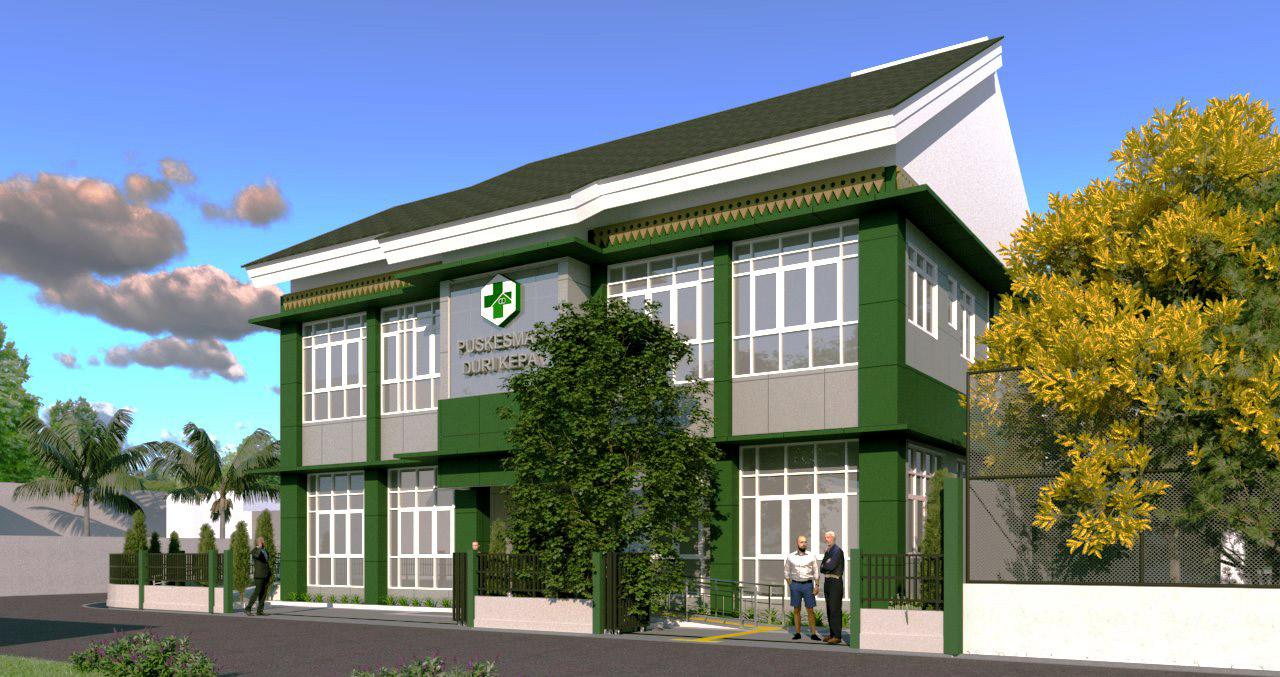

Perspektif Bangunan

•

Tools

: Sketchup - Autocad - Vray

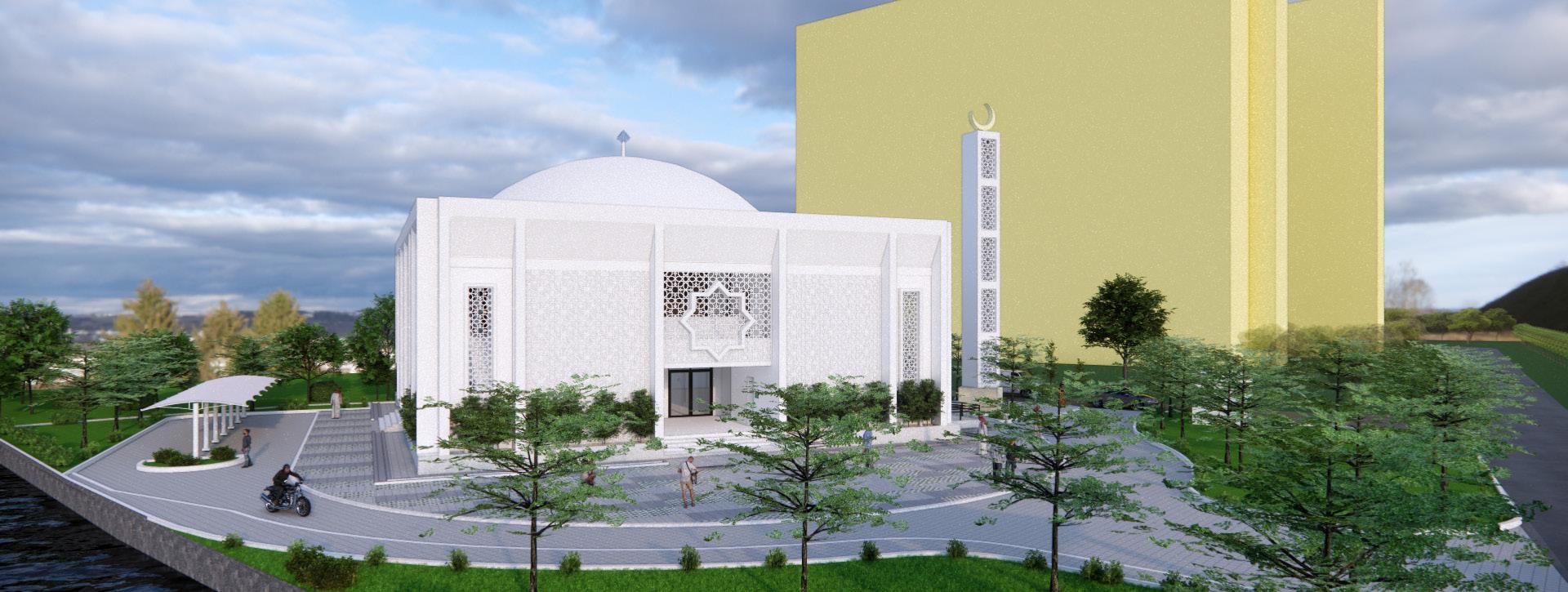

Perspektif - Mata Burung

MASJID RUSUNAWA ROROTAN IV (2019) Bangunan Ibadah

Rusunawa Rorotan IV- Cilincing, Jakarta Utara

Terbangun (2023)

Masjid ini dirancang di atas lahan seluas 812,42 m2 dalam area Rusunawa Rorotan IV sebagai fasilitas ibadah utama bagi penghuni rusunawa. Selain fungsi keagamaannya, masjid ini juga dirancang sebagai ruang serbaguna untuk berbagai kegiatan komunitas skala besar. Tantangan utama dalam proyek ini adalah bagaimana menerjemahkan konsep spiritual ke dalam bentuk arsitektural yang juga dapat mengakomodasi kebutuhan sosial warga.

Pendekatan desain menekankan pada kesederhanaan bentuk, orientasi kiblat yang jelas, serta pencahayaan alami. Simbol bintang delapan diaplikasikan pada elemen fasad sebagai representasi nilai spiritualitas Islam dalam pendekatan kontemporer. Dalam proyek ini, saya terlibat penuh dalam pengembangan desain arsitektur, pemodelan 3D, serta penyusunan dokumen tender.

•

Peran

: Arsitek Junior (in (in charge) charge)

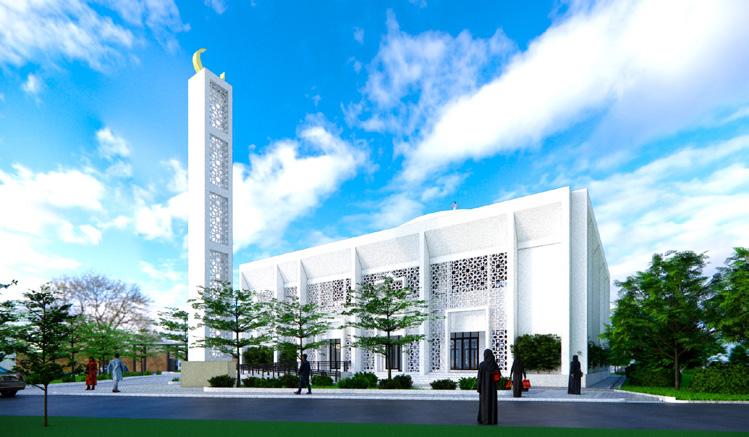

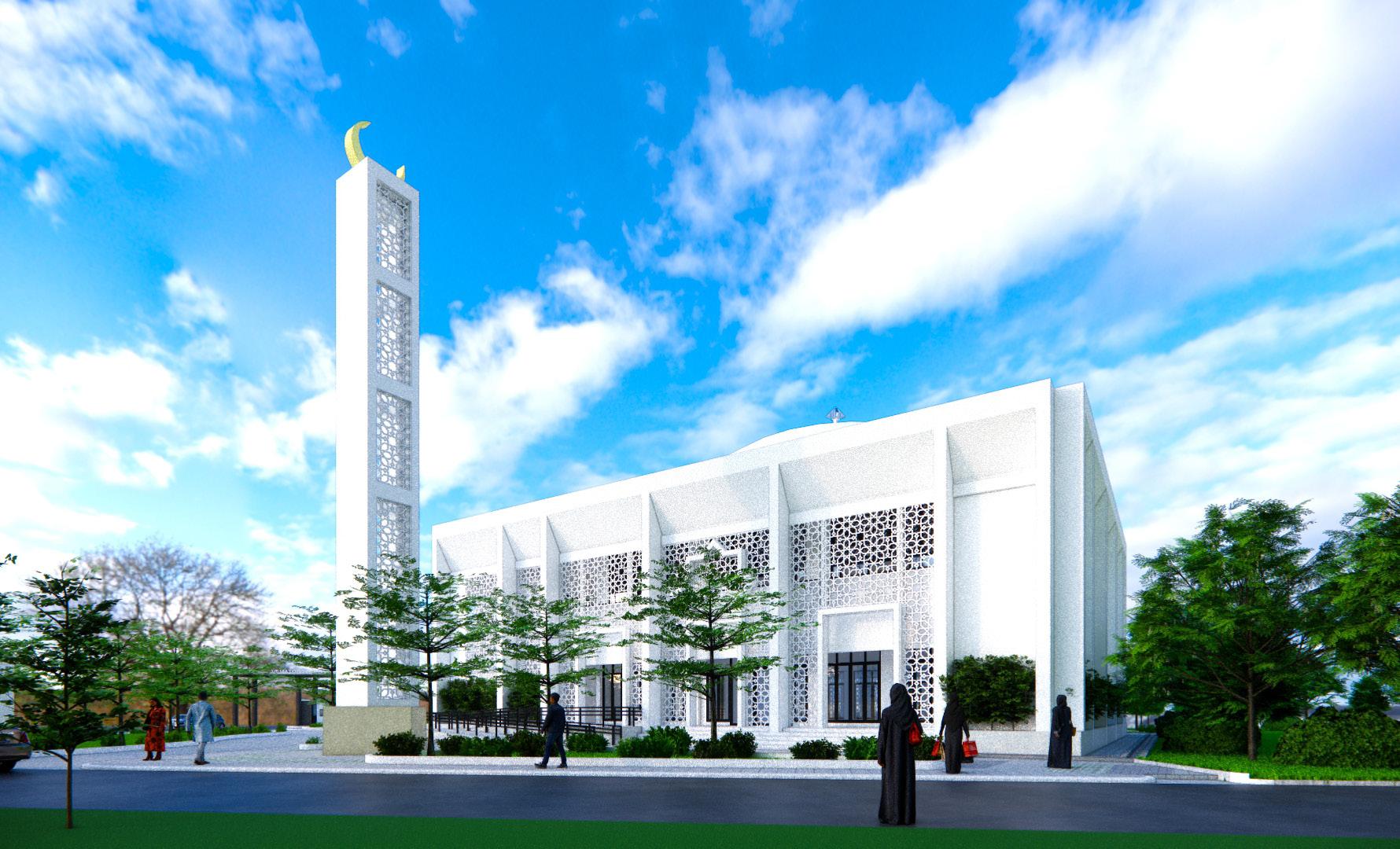

Perspektif - Tampak dari Selatan

Konsultan: Konsultan: Klien:: Klien

PT. Granitindo Cipta Sejati Dinas Perumahan Rakyat & Kawasan Permukiman DKI Jakarta

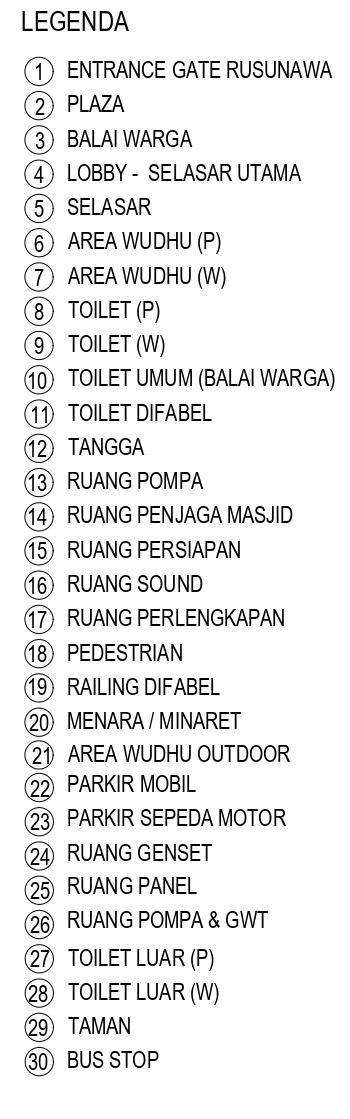

DENAH, SITE, POTONGAN, DAN INTERIOR BANGUNAN

KIBLAT

K IB

L AT

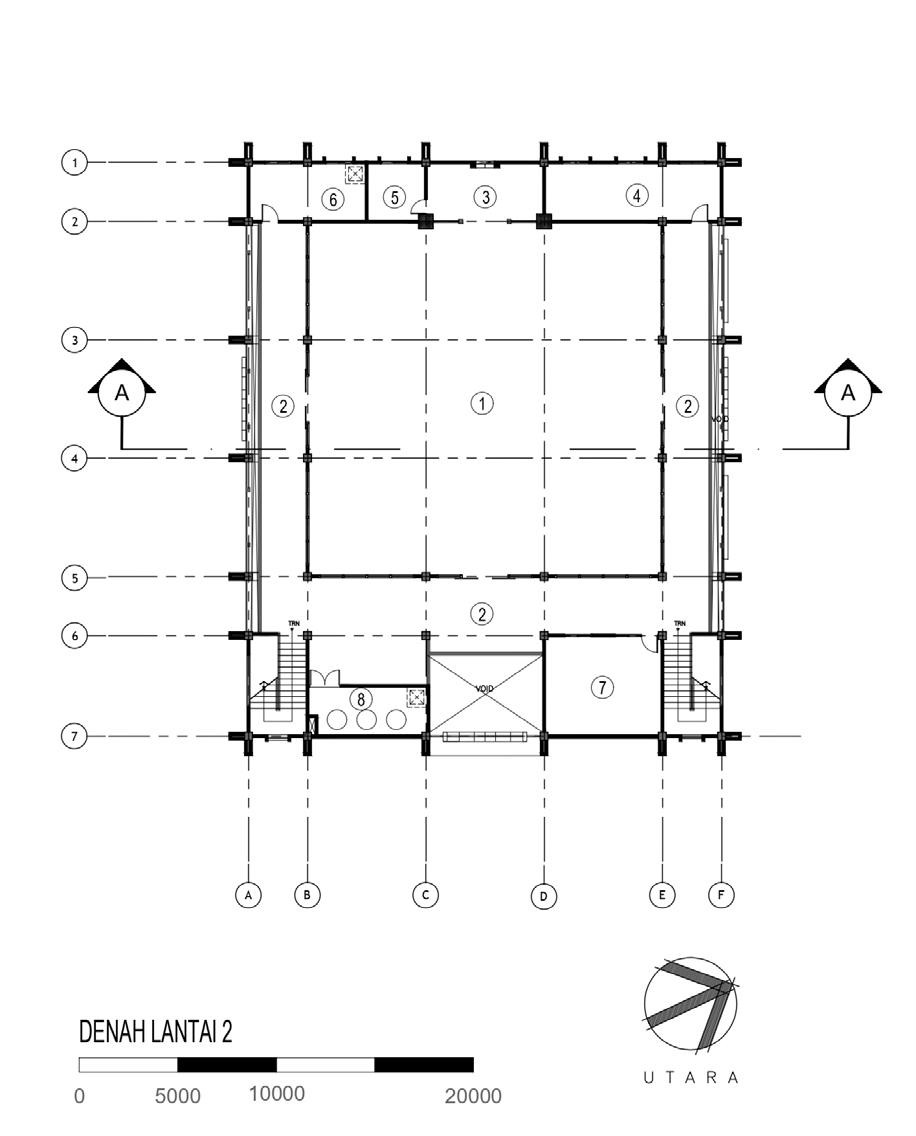

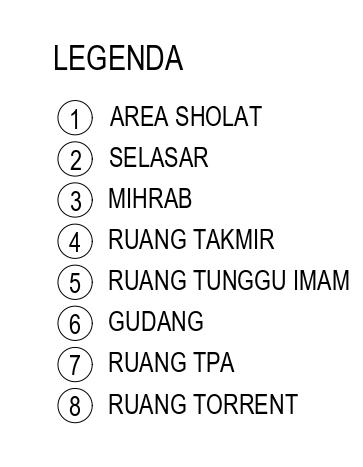

Lantai 2 difungsikan sebagai ruang ibadah dengan tambahan beberapa ruang pendukung kegiatan masjid

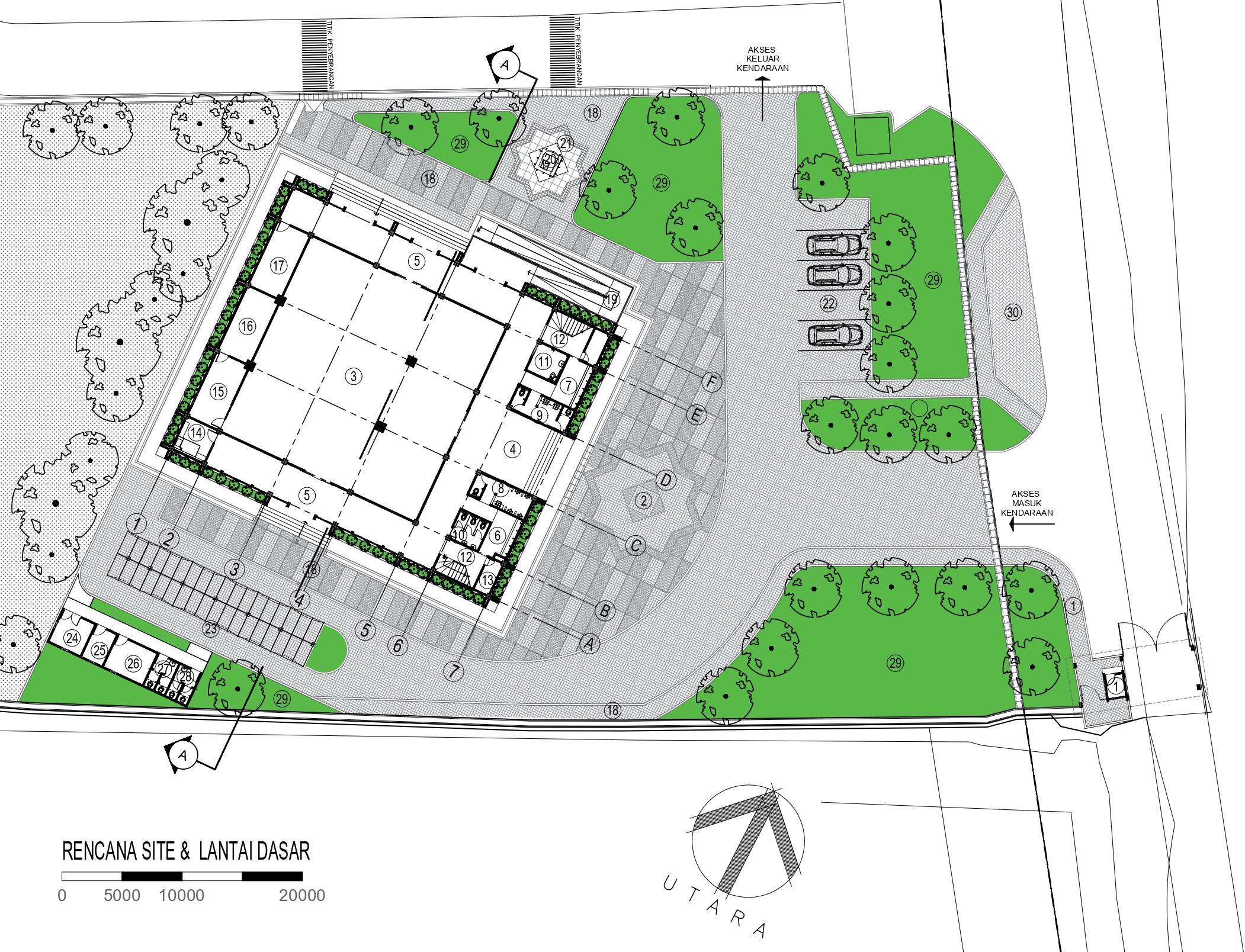

Denah bangunan menunjukkan orientasi ruang ibadah utama ke arah kiblat, dengan fungsi utama lantai 1 sebagai balai warga. Area servis seperti wudhu dan toilet di sisi selatan. Area luar menghubungkan masjid dengan akses utama rusunawa dan ruang terbuka di sekitarnya.”

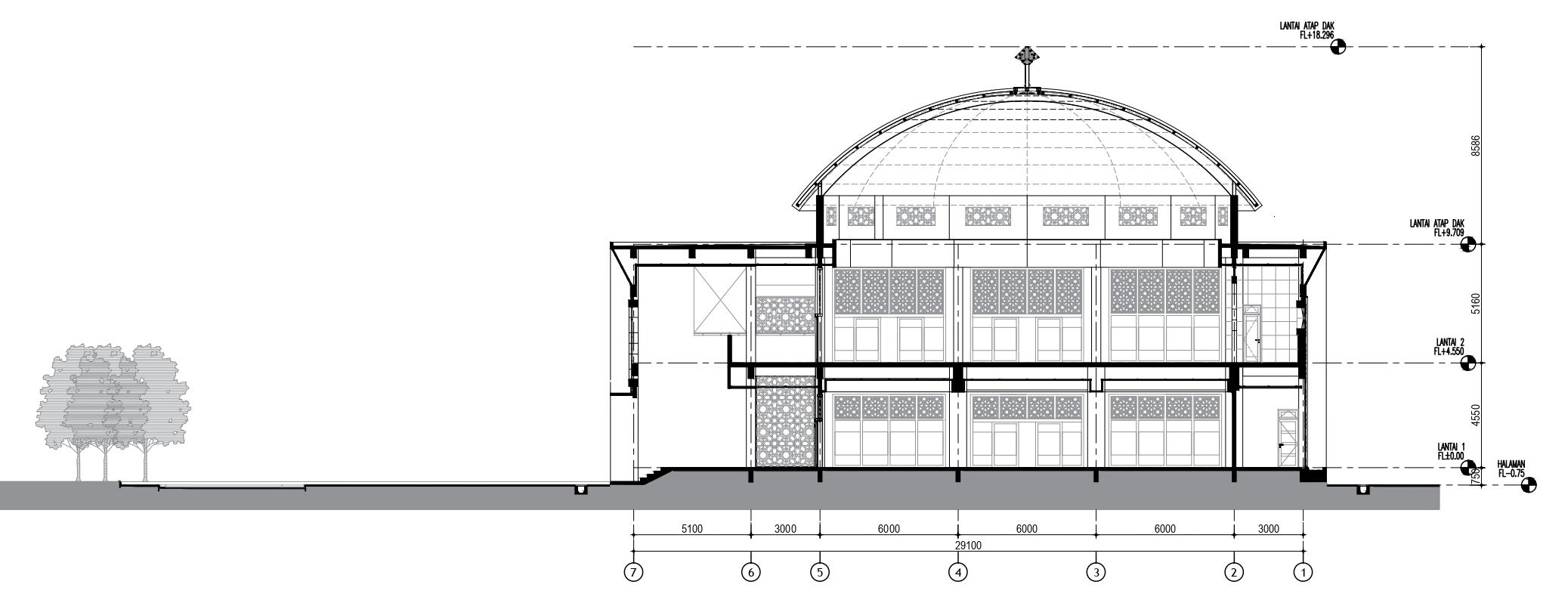

Potongan bangunan memperlihatkan perbedaan elevasi dan fungsi ruang antara lantai 1 sebagai balai warga dan lantai sebagai area ibadah, menciptakan hierarki ruang, serta memberikan pencahayaan dan ventilasi silang secara alami.

SELECTED WORKS

Interior - Area Sholat

•

Tools

: Sketchup - Autocad - Vray

Drafting Portfolio

Architecture 3D & Visualization Portfolio
