PROPUESTA TERMINAL DE CHINCHERO
DOCENTES:
- ARQ. MIGUEL ANGEL YEPEZ Y ARQ. SCHEREZADE HADIT MUÑOZ
ALUMNA: CUBA MACHACA, DARIELA JIMENA
UAC FIA
DISEÑO VII:
PROPUESTA: TERMINAL DE CHINCHERO
DEFINICION TERMINAL TERRESTRE RNE A.110
EDIFICACIÓN COMPLEMENTARIA DEL SERVICIO DE TRANSPORTE TERRESTRE QUE CUENTA CON INSTALACIONES Y EQUIPAMIENTO PARA EL EMBARQUE Y DESEMBARQUE DE PASAJEROS Y/O CARGA DE ACUERDO A SUS FUNCIONES PUEDEN O NO CONTAR CON TERMINALES DE VEHÍCULOS DEPÓSITO PARA VEHÍCULOS PUEDEN SER
- INTERURBANOS, NTERPROVINCIALES E INTERNACIONALES
SITUACION ACTUAL
ACTUALMENTE EL DISTRITO DE CHINCHERO SE ENCUENTRA EN PLENO CRECIMIENTO URBANO EL CUAL SE DA DE UNA MANERA ACELERADA DÁNDOSE A CONOCER DE MANERA CLARA LA FALTA DE EQUIPAMIENTOS URBANOS IMPORTANTES COMO UN TERMINAL TERRESTRE TENIENDO ASÍ A LO LARGO DE CASCO URBANO UN GRAN DESORDEN POR LAS PARADAS INFORMALES EXISTENTES

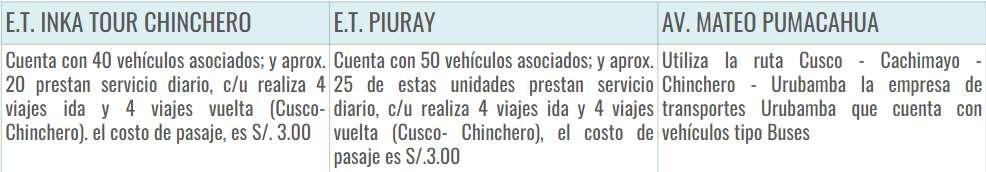

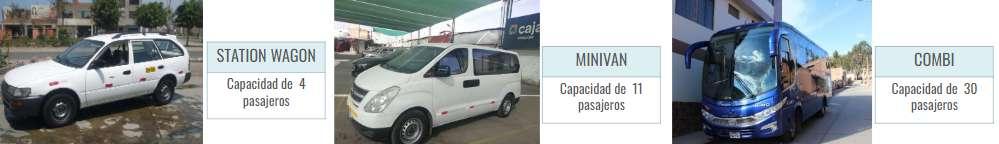

EL DISTRITO DE CHINCHERO CUENTA CON DOS TIPOS DE TRANSPORTE: INTERPROVINCIAL Y DISTRITAL CON DIFERENTES MODALIDADES DE SERVICIO
CRITERIOS DE DISEÑO
LA PROPUESTA DEL NUEVO TERMINAL PARA EL DISTRITO DE CHINCHERO BUSCA GENERAR UNA ARQUITECTURA LA CUAL PUEA VINCULARSE CON SU CONTEXTO INMEDIATO UTILIZANDO MATERIALES DE LA ZONA OMO LA PIEDRA Y GENERANDO TECHOS INCLINADOS, EN EL SECTOR DE LOS PARQUES SE GENERA UNA ANDENERIA CON LA INTENCION DE CONTEXTUALIZAR CON SU ENTORNO HISTORICO
UNIVERSIDAD ANDINA DEL CUSCO
PROBLEMATICA GENERAL

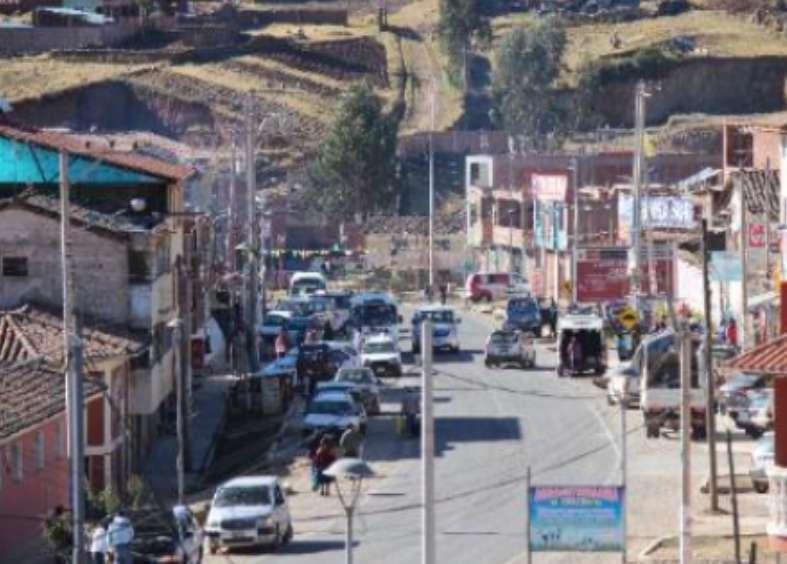

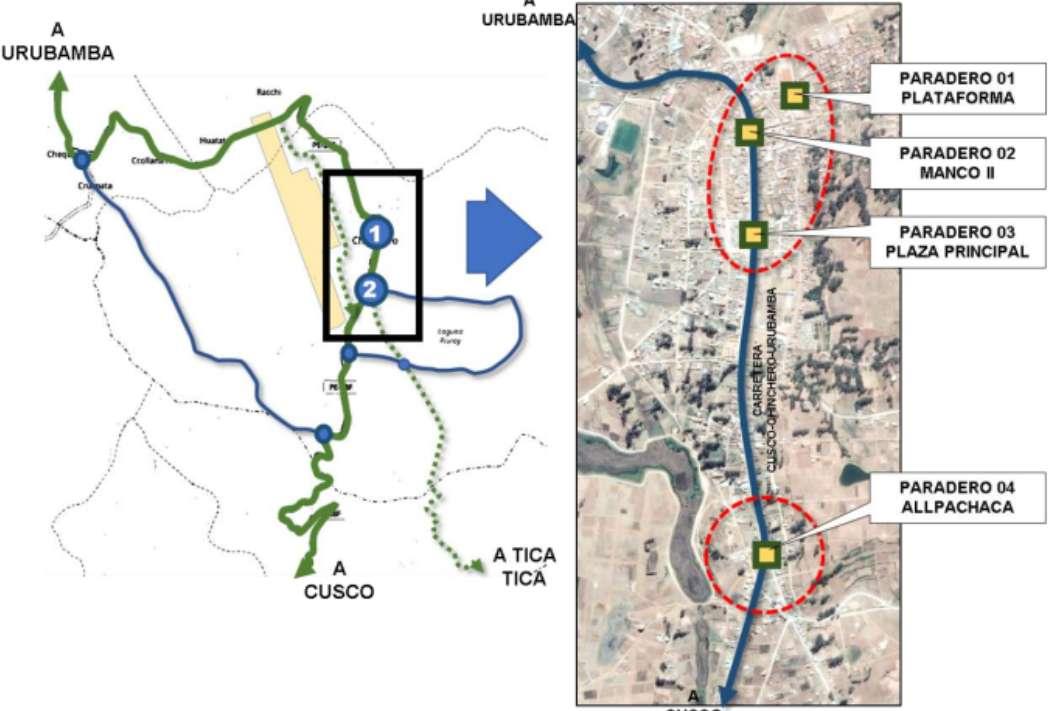

INFORMALIDAD DEL TRANSPORTE QUE SE UBICA DISPERSOS EN LAS VÍAS PÚBLICAS YA QUE NO CUENTA CON EL EQUIPAMIENTO DE TERMINAL TERRESTRE EN EL SECTOR
LO QUE DEBERÍA SER UN TRANSPORTE INTERPROVINCIAL EFICIENTE, SEGURO Y CÓMODO, SE VE AFECTADO POR PROBLEMAS COMUNES EN TODO EL TERRITORIO NACIONAL PARADEROS INFORMALES AGENCIAS PRECARIAS, UBICACIONES IMPROVISADAS, FALTA DE PLANIFICACIÓN Y VÍAS INADECUADAS PARA EL TRÁNSITO DE BUSES
OBJETIVO GENERAL
DISEÑAR UN TERMINAL TERRESTRE INTERPROVINCIAL TENIENDO EN CUENTA LA PROBLEMÁTICA DE TRANSPORTE TERRESTRE EXISTENTE Y EL GRAN CRECIMIENTO QUE SE GENERARÁ POR LA EXISTENCIA DEL FUTURO AEROPUERTO INTERNACIONAL

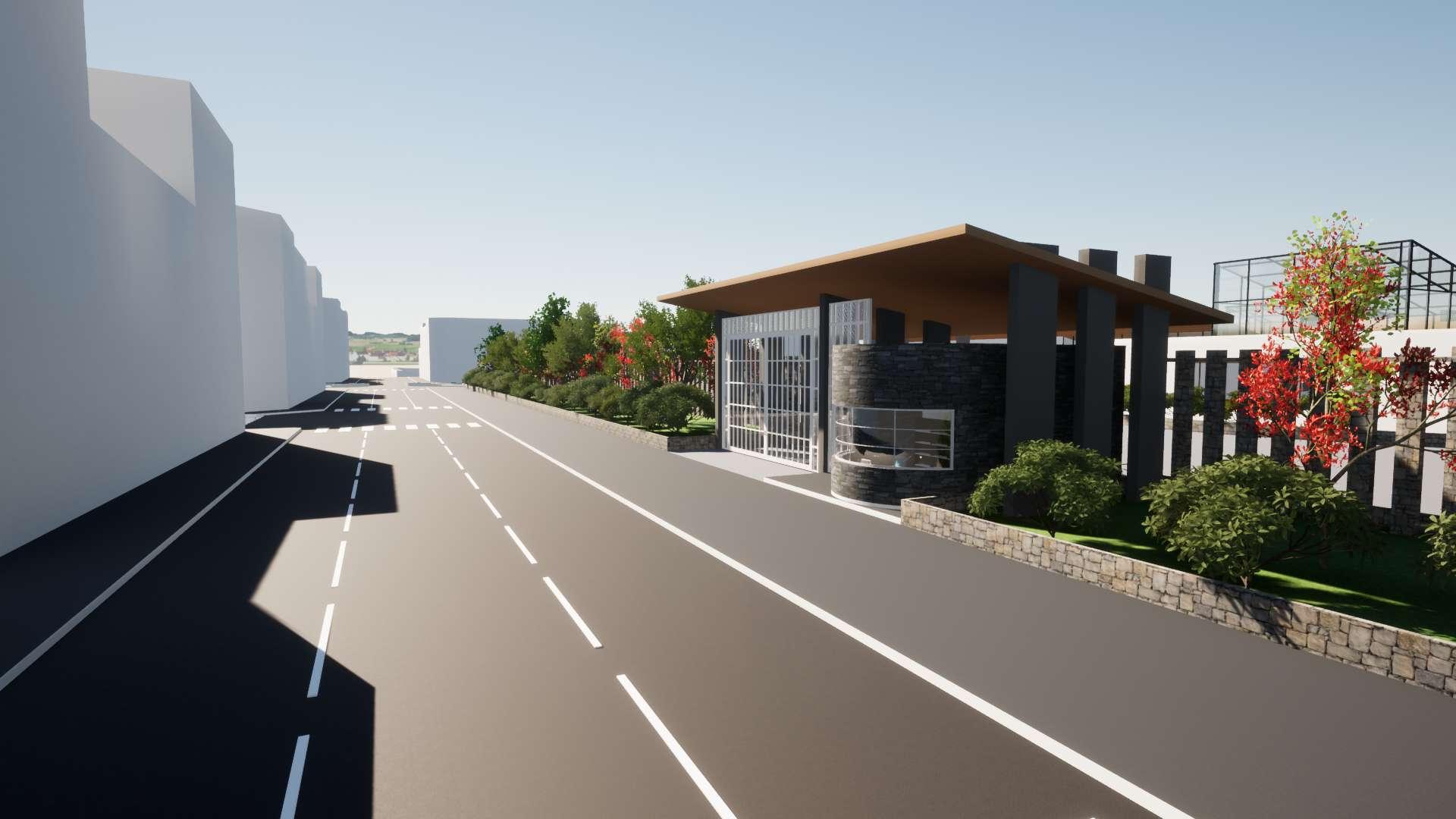

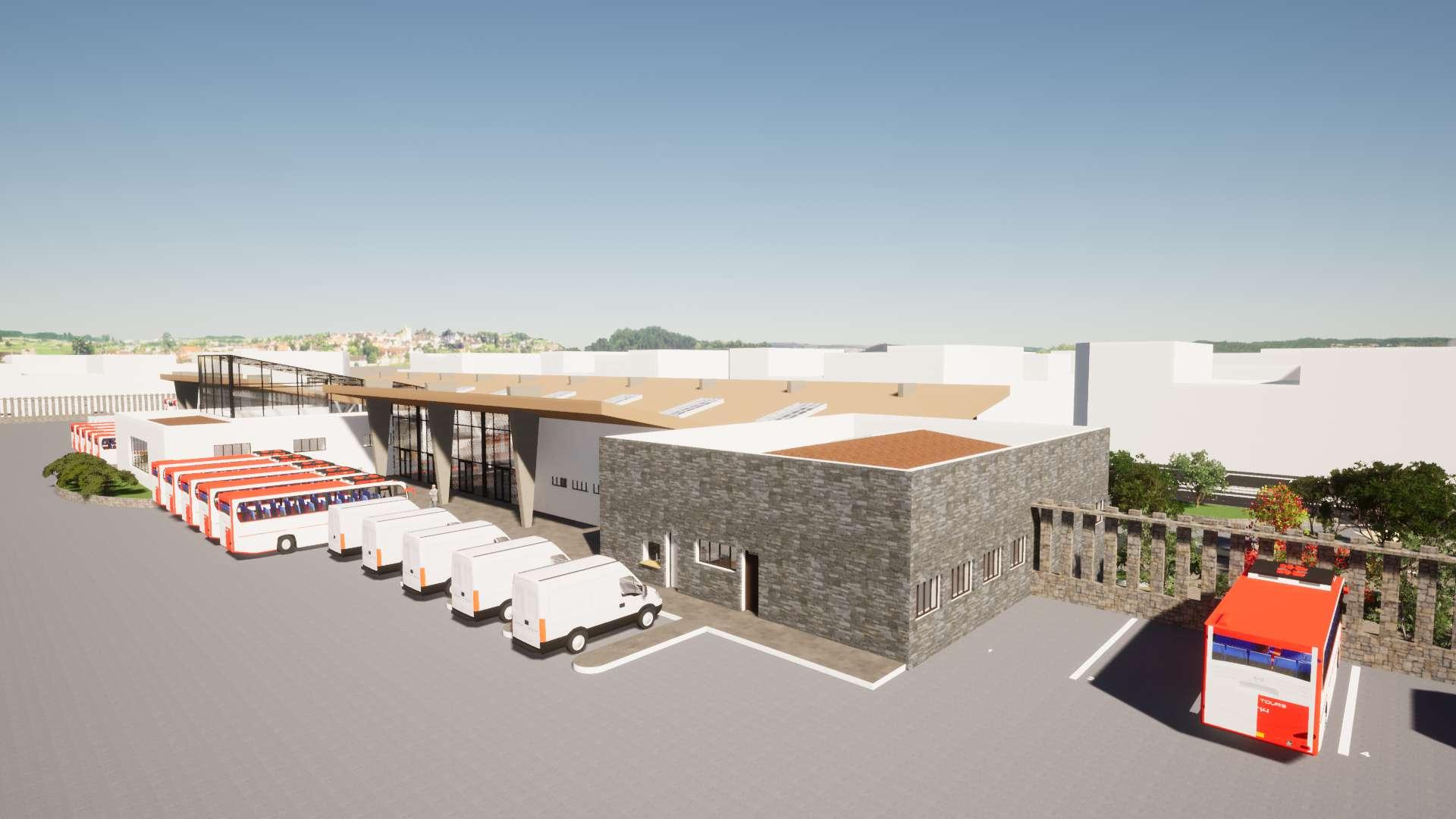

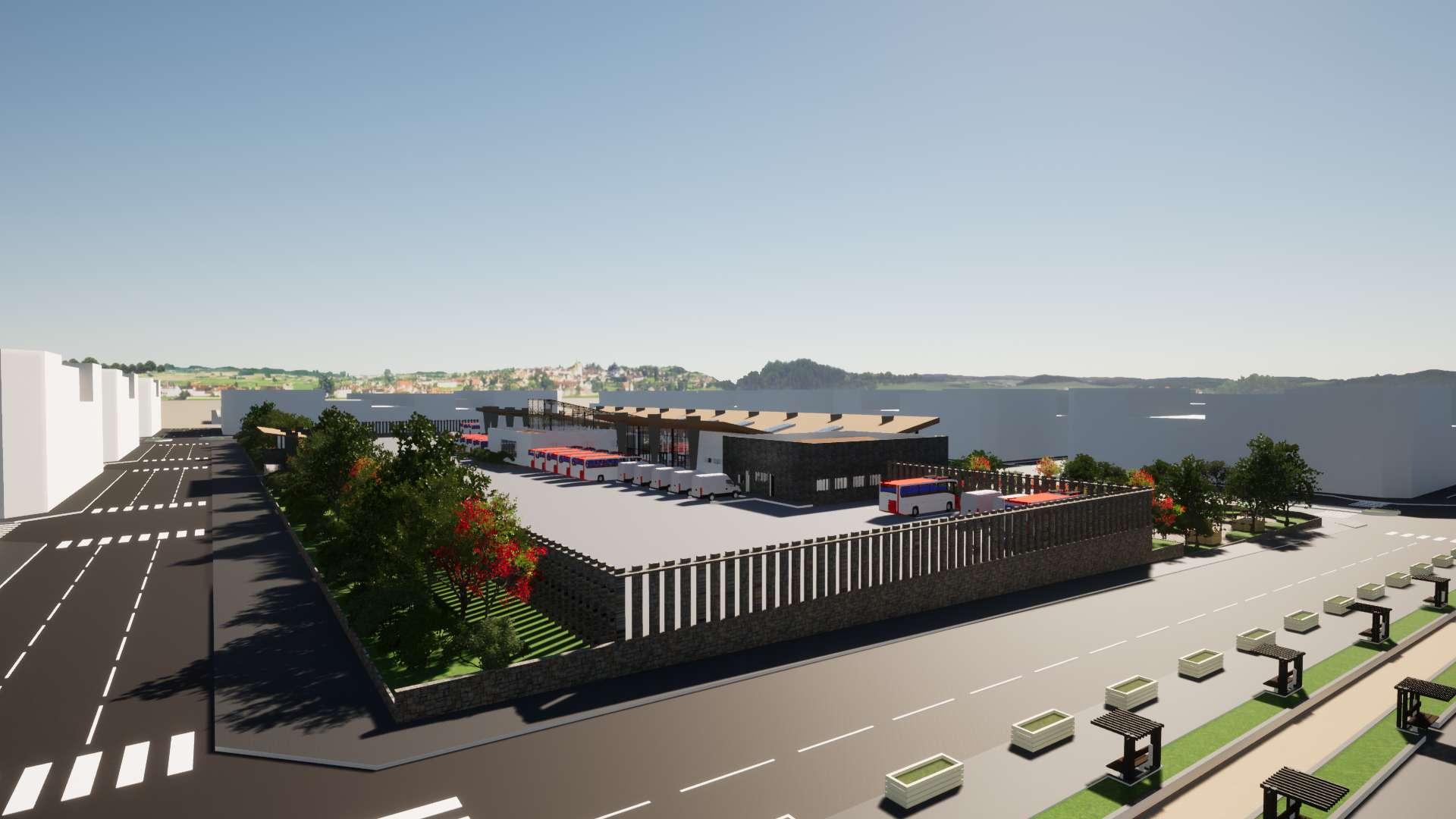

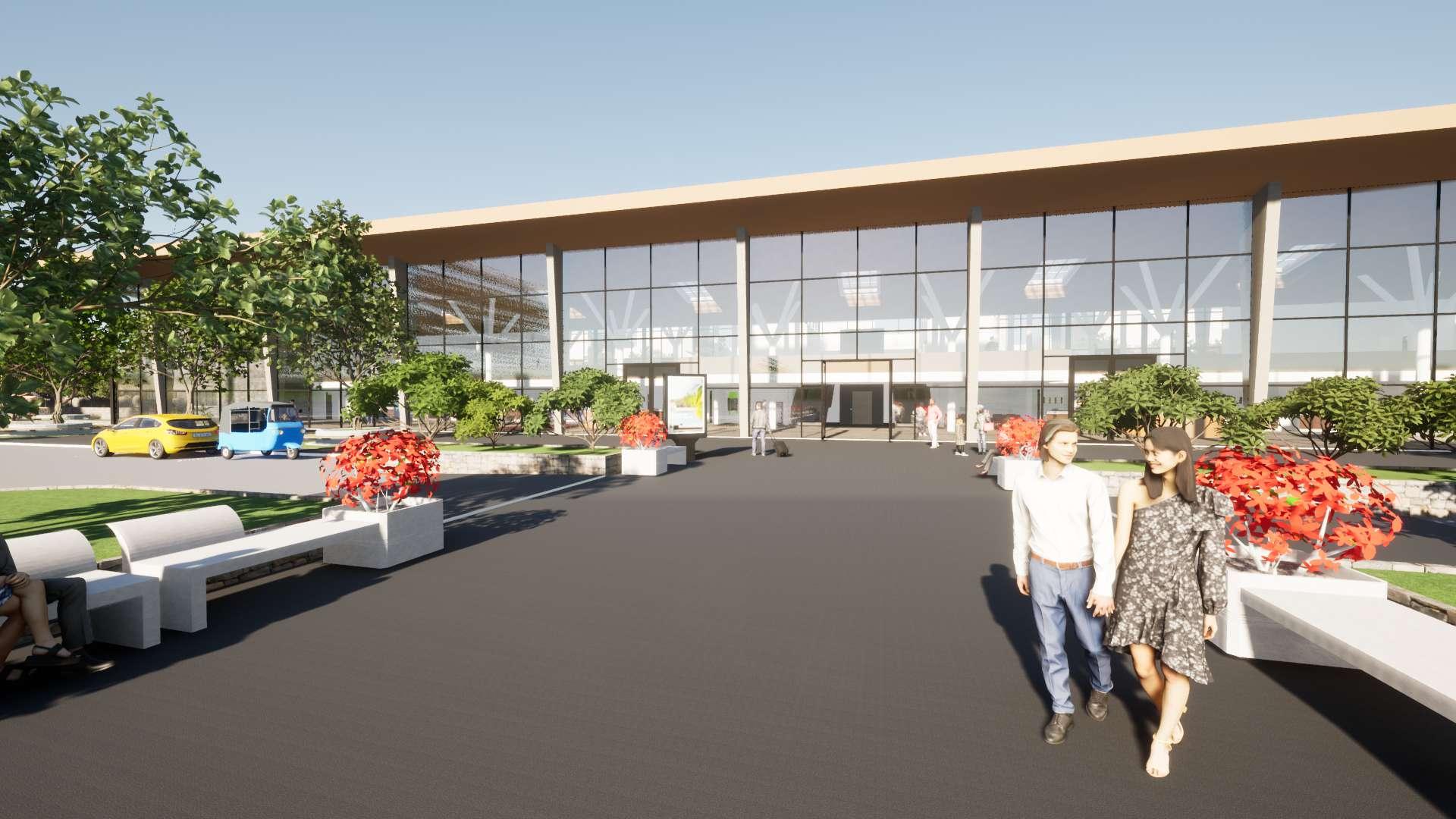

USO DE LA PIEDRA EN FACHADAS

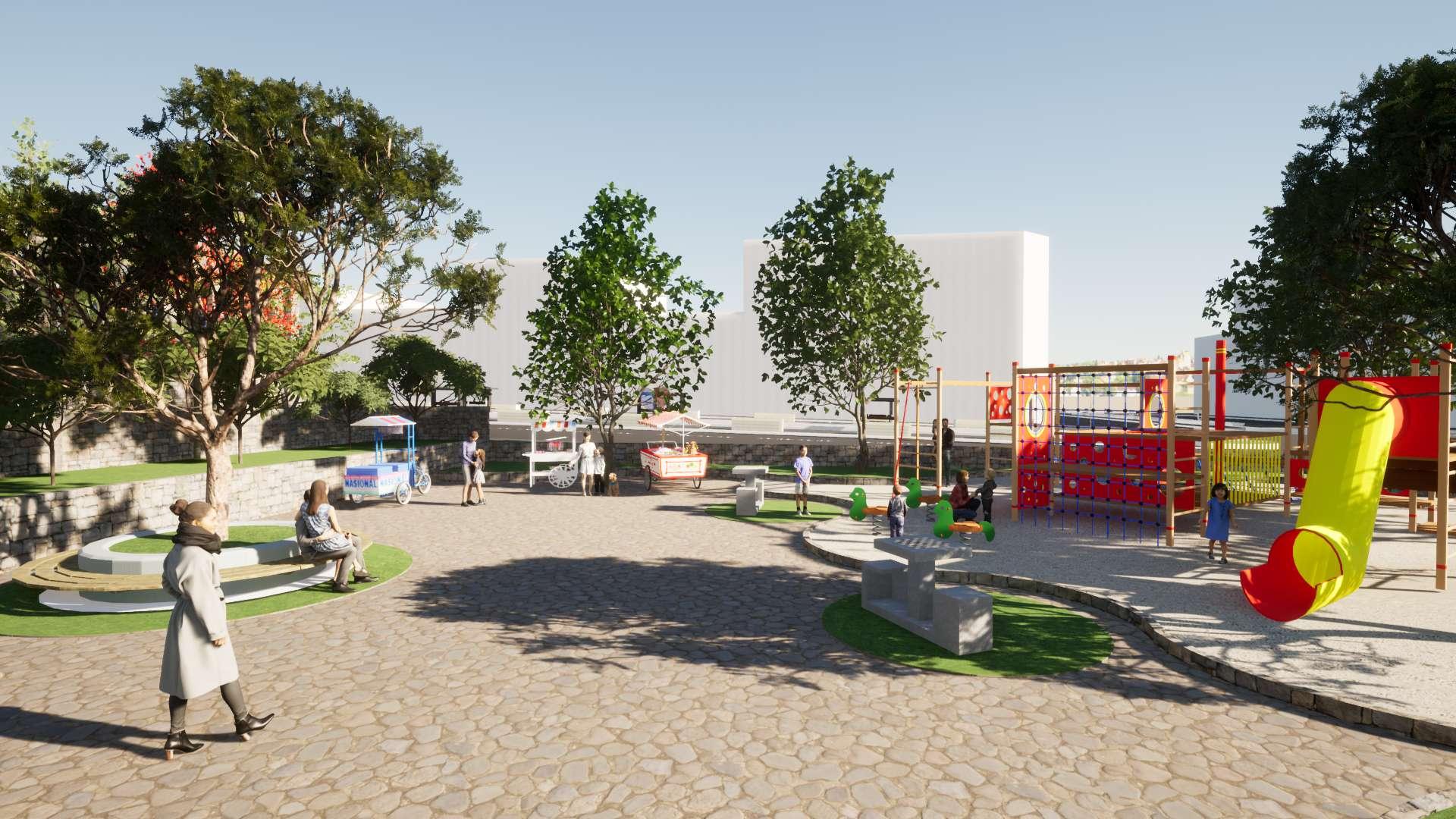

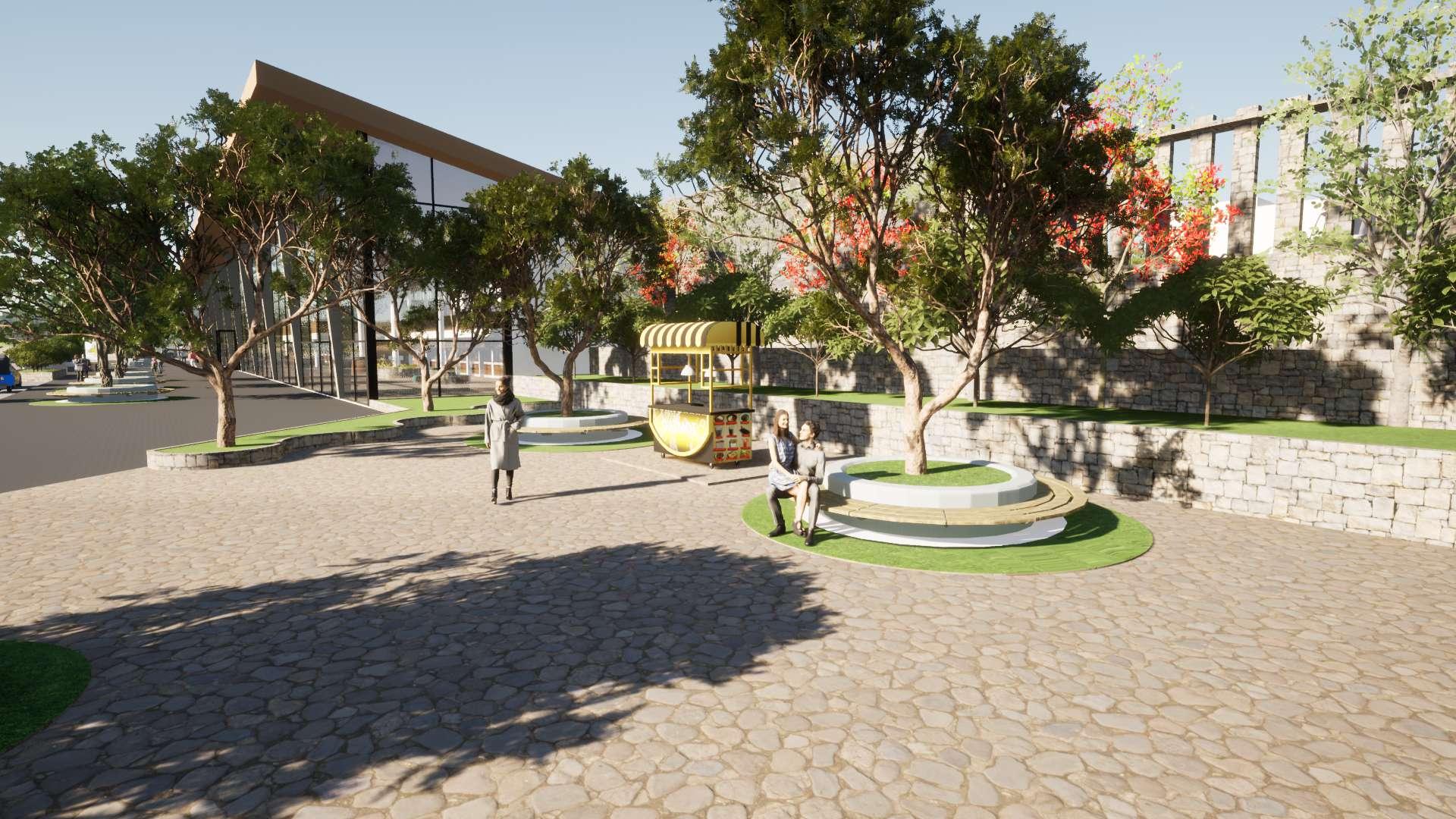

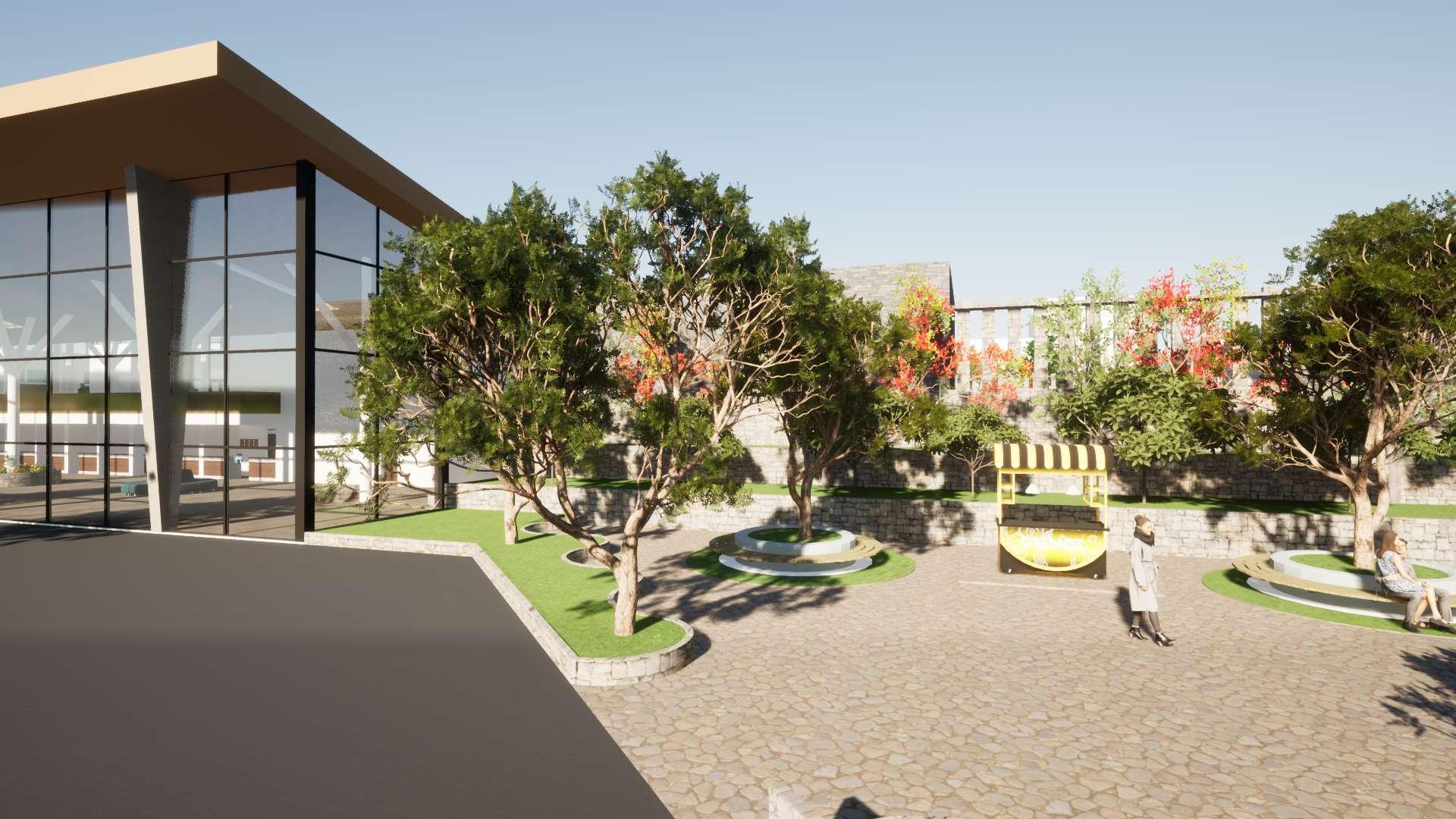

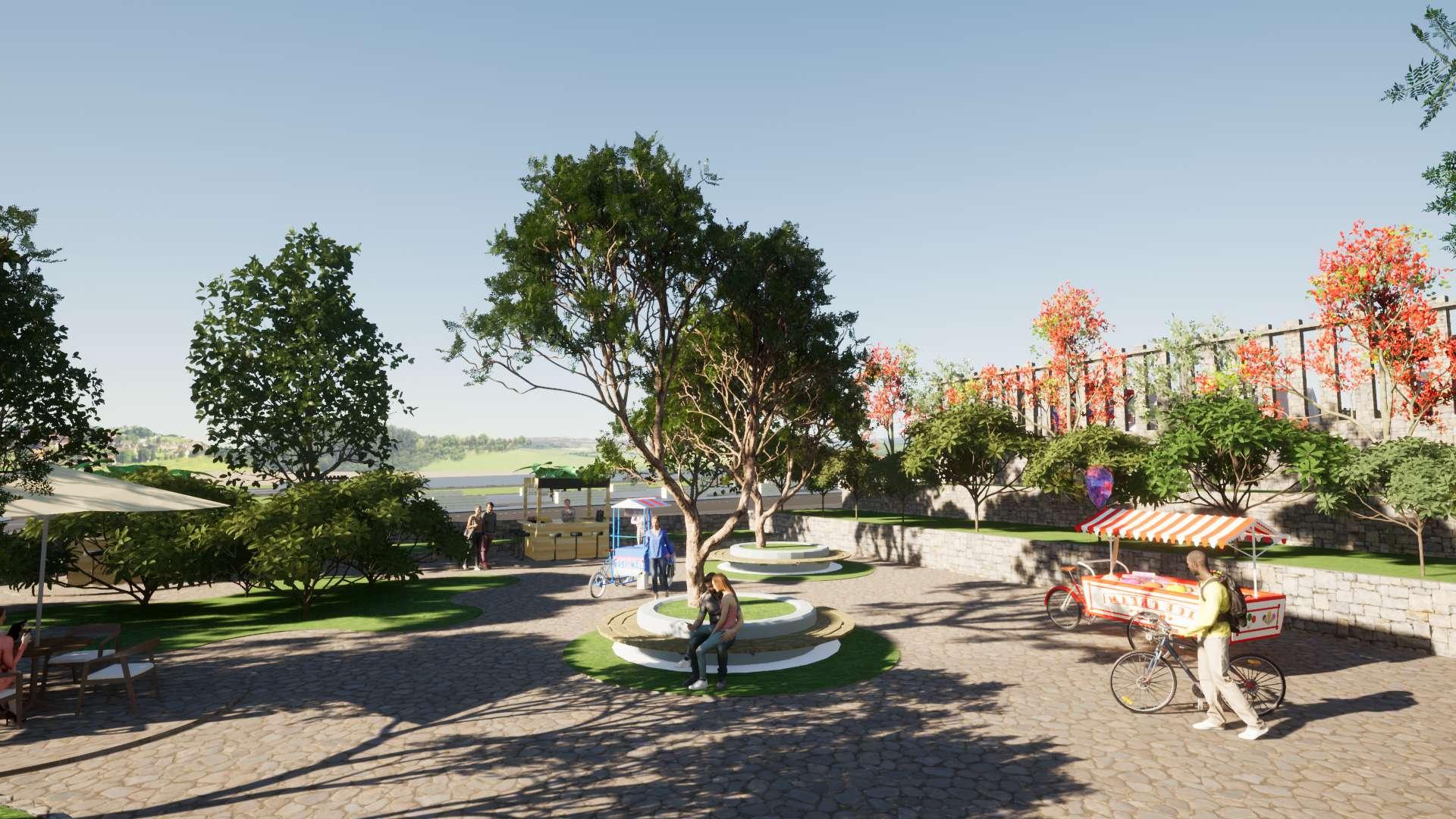

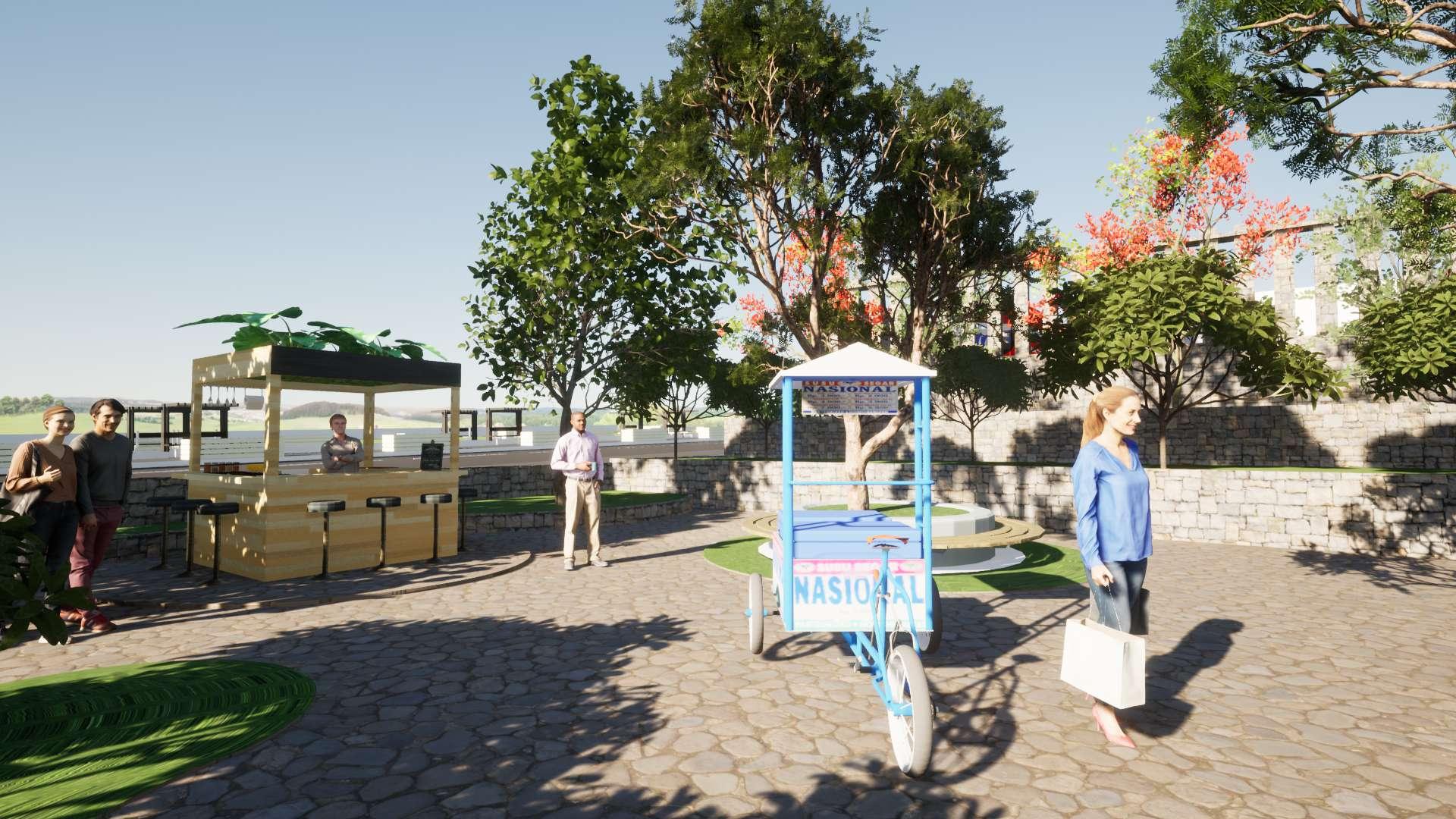

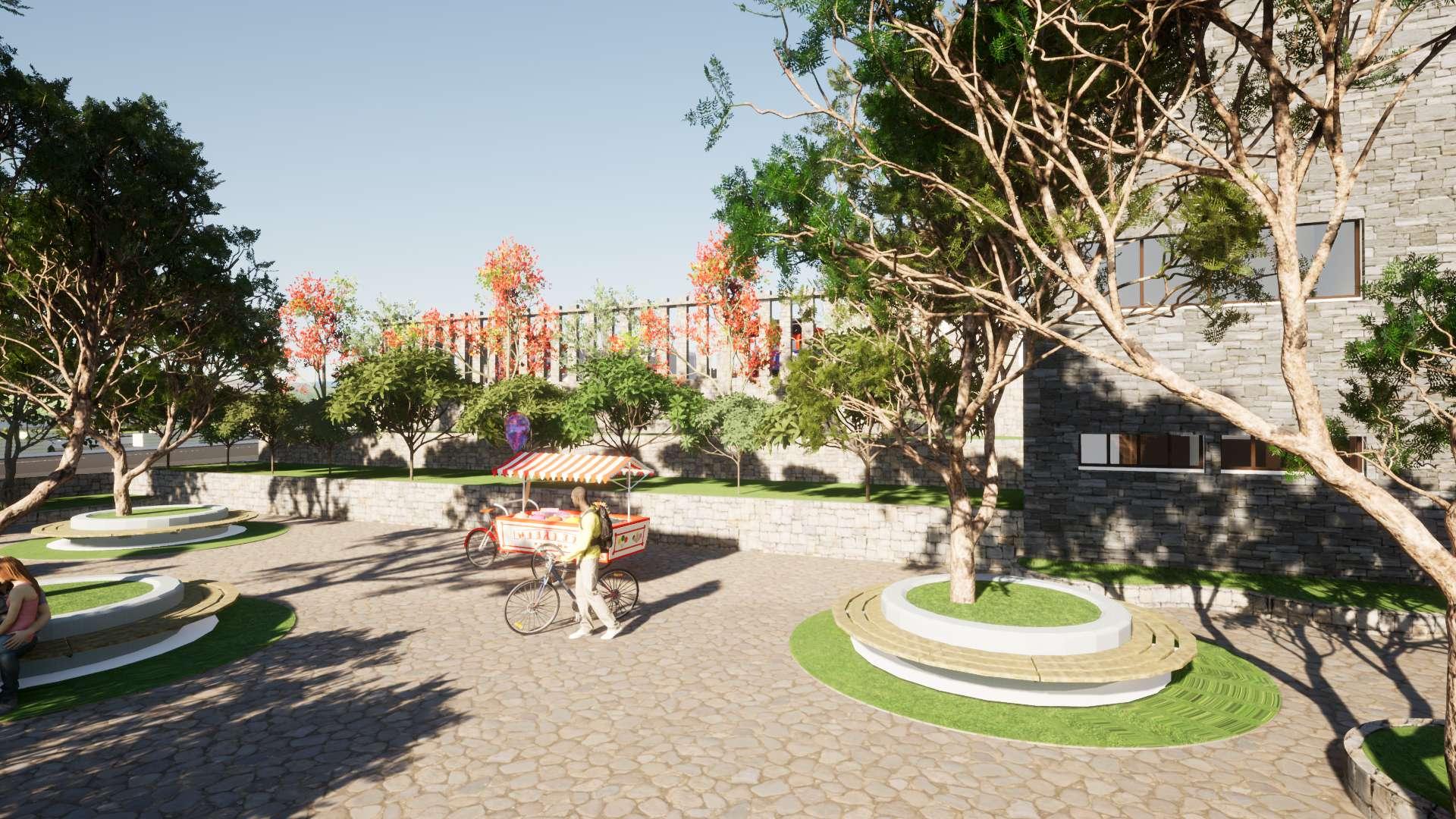

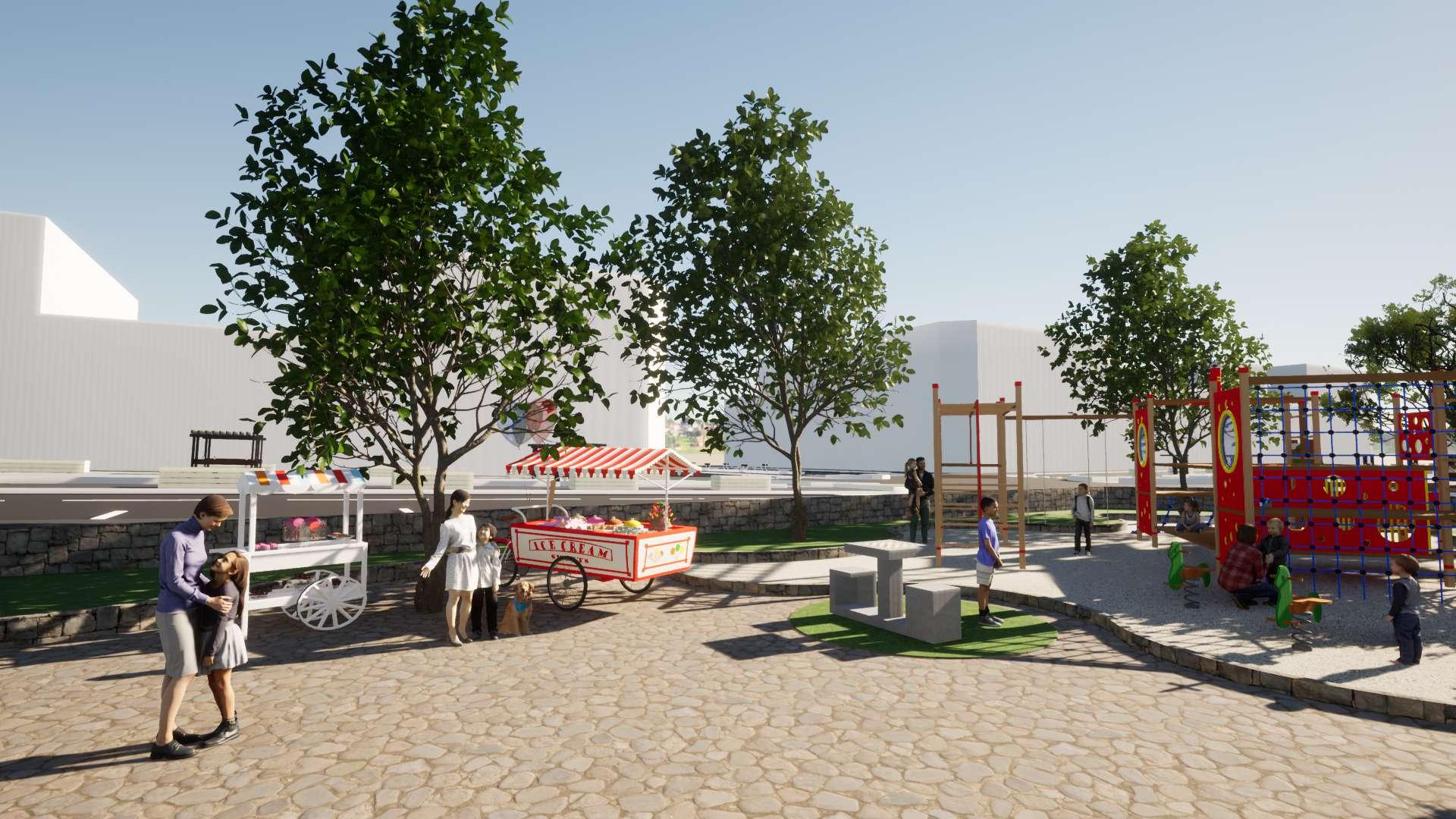

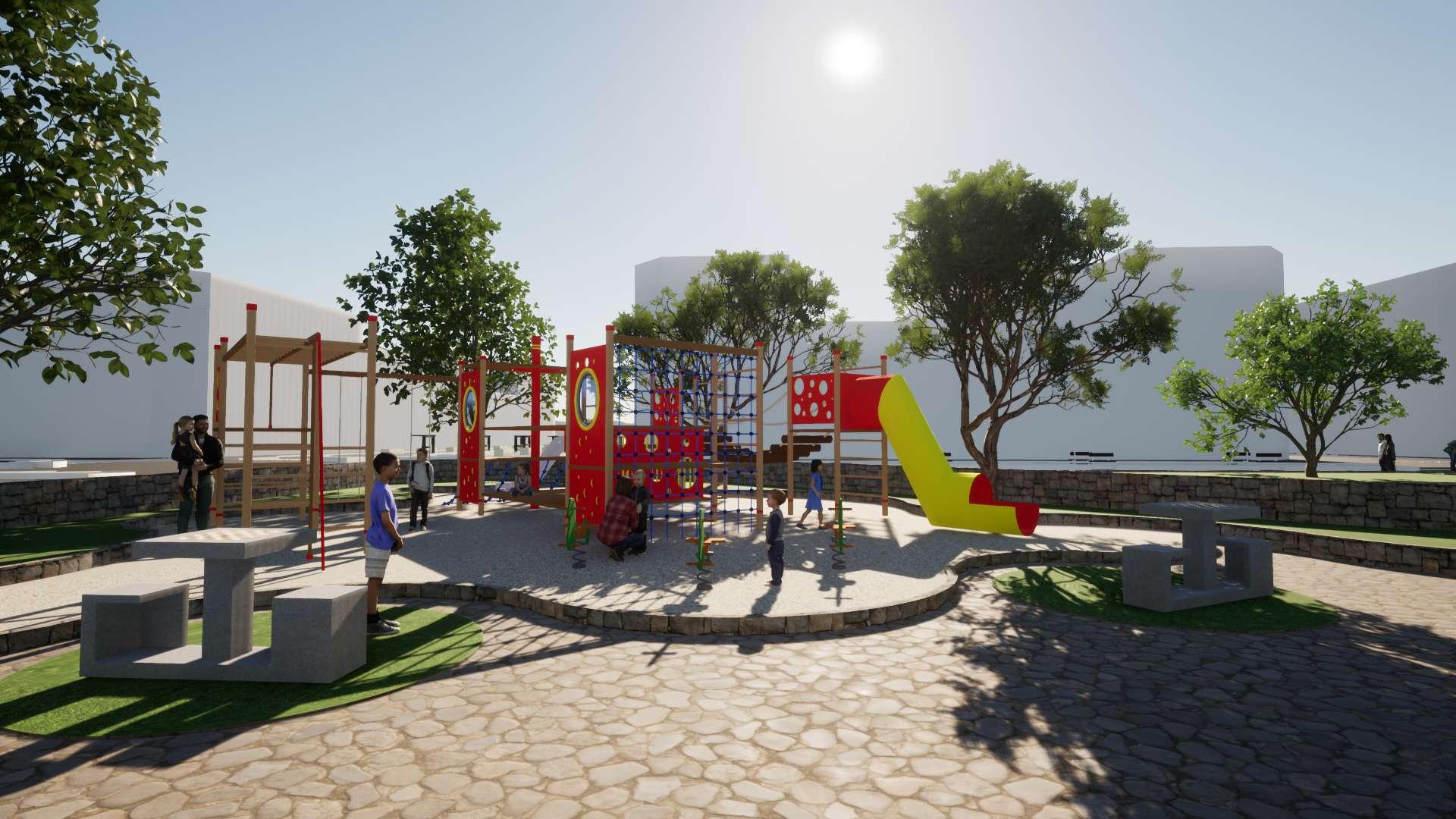

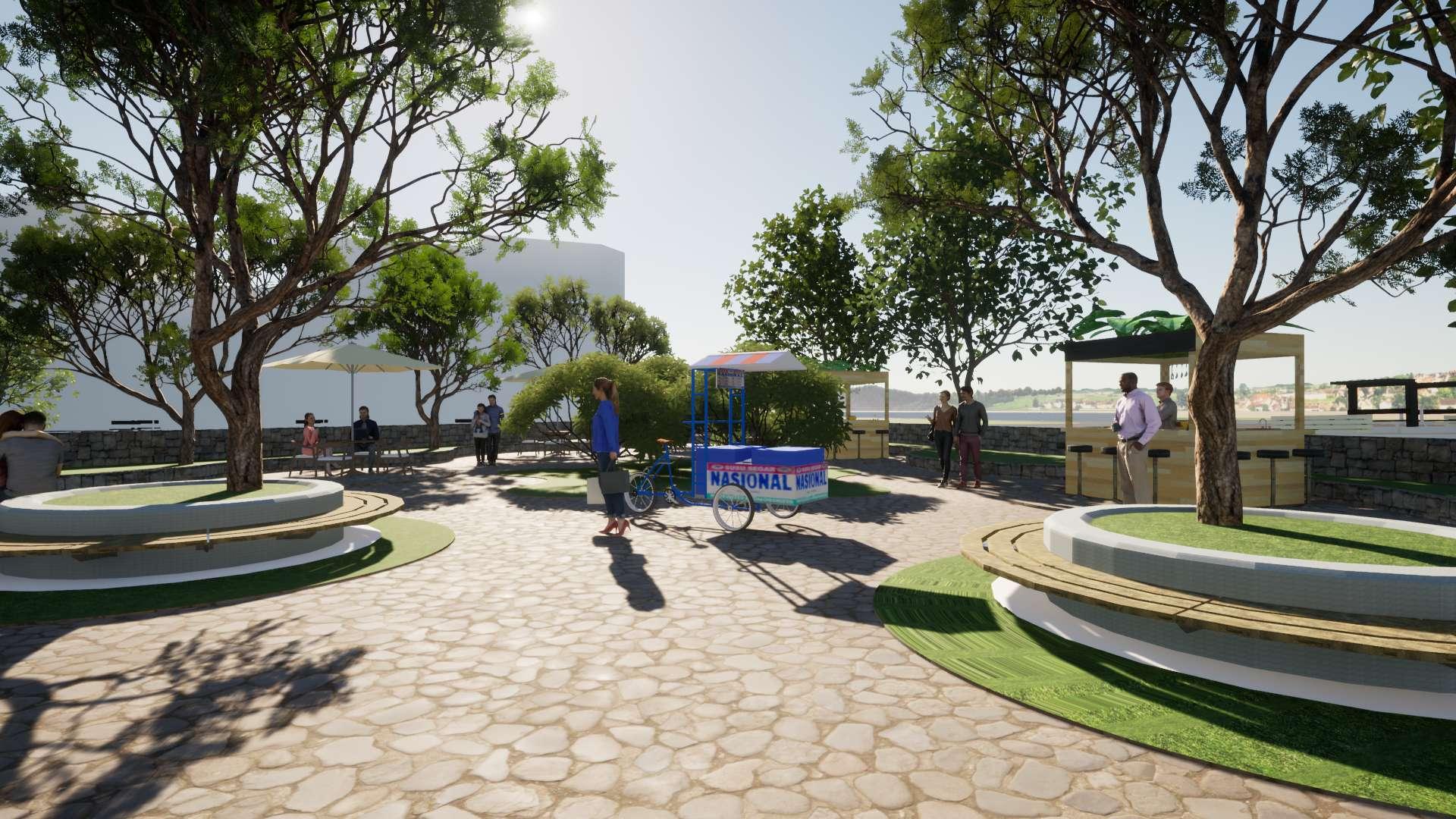

ANDENERIA EN PARQUES

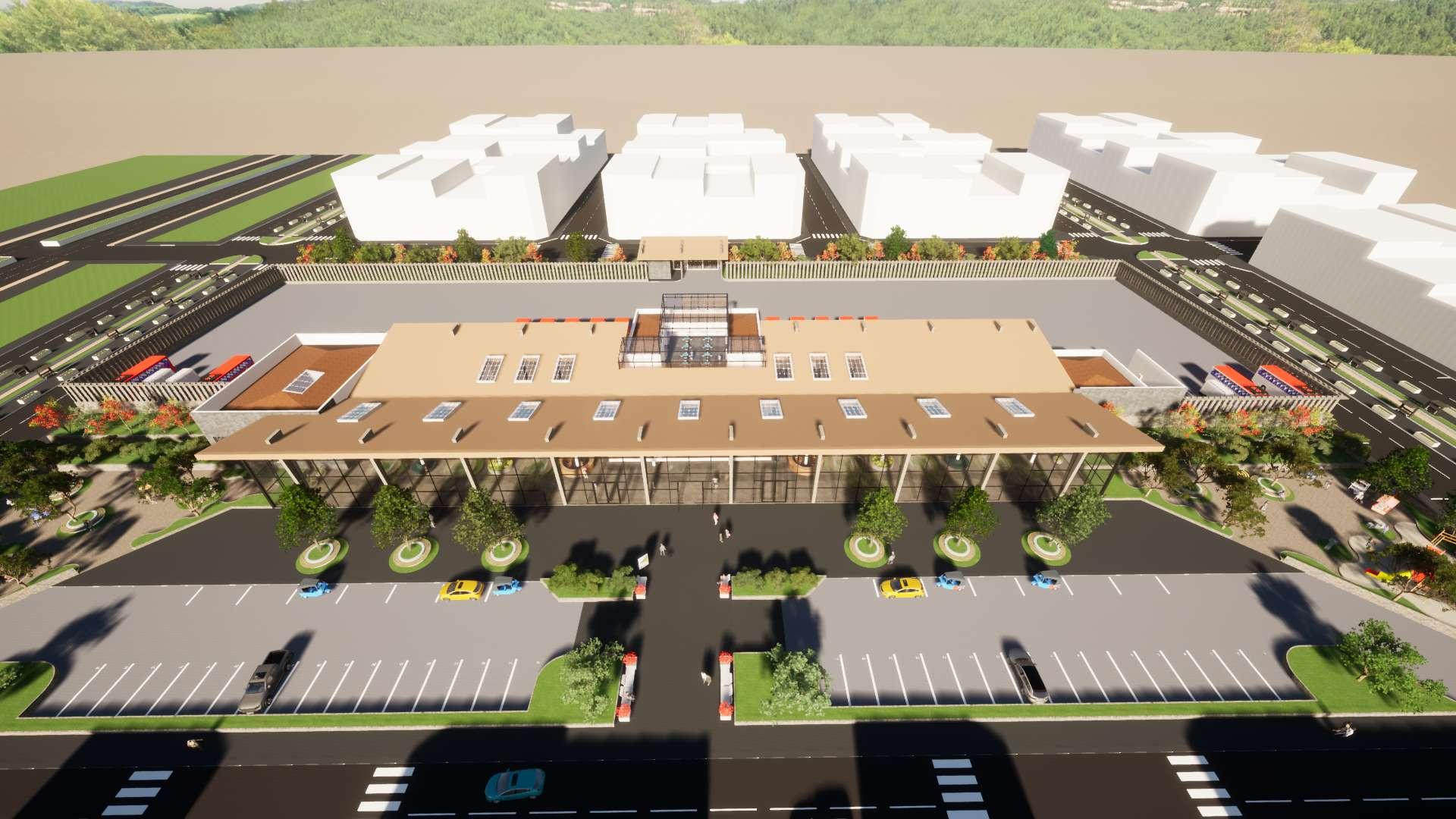

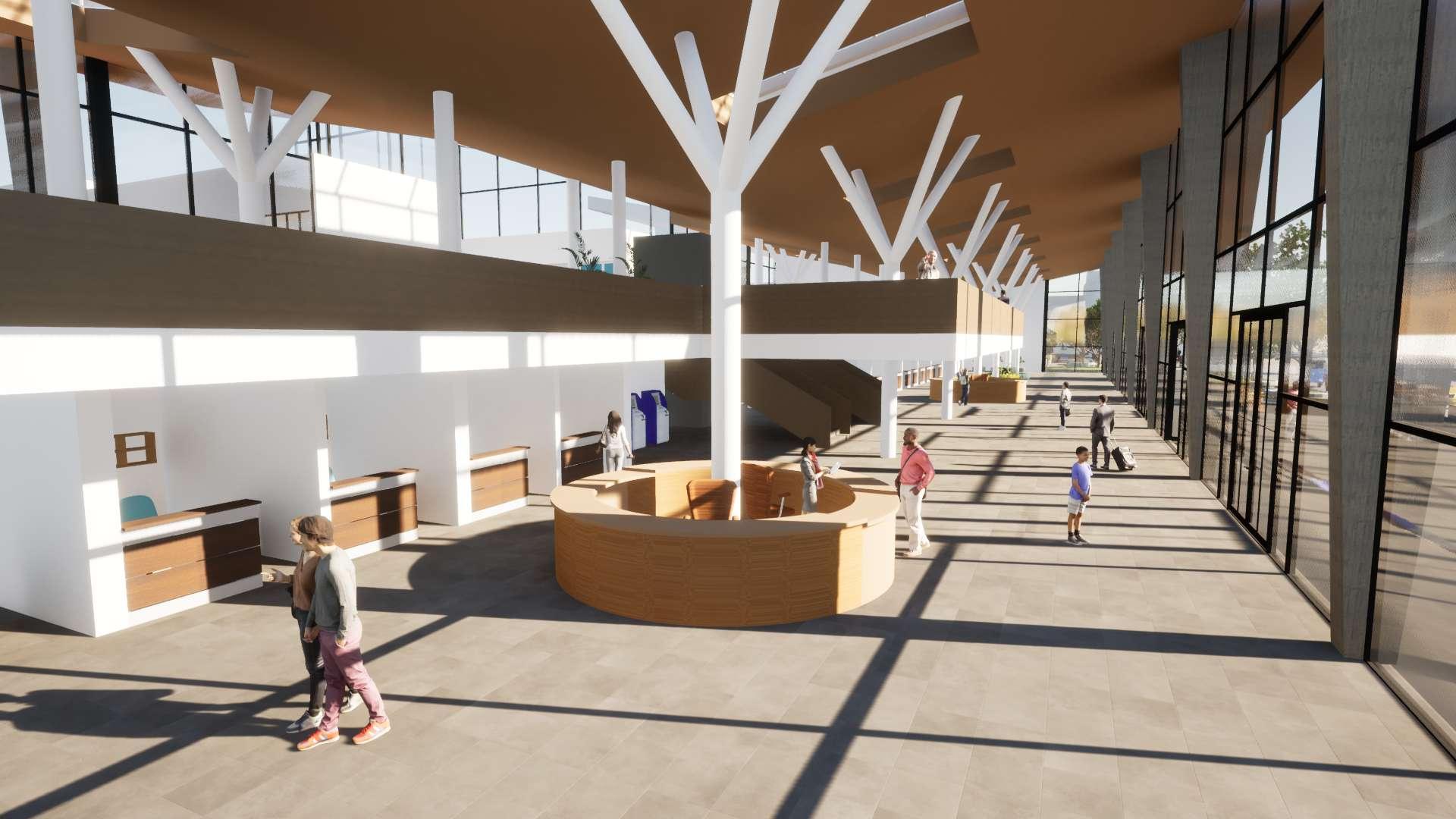

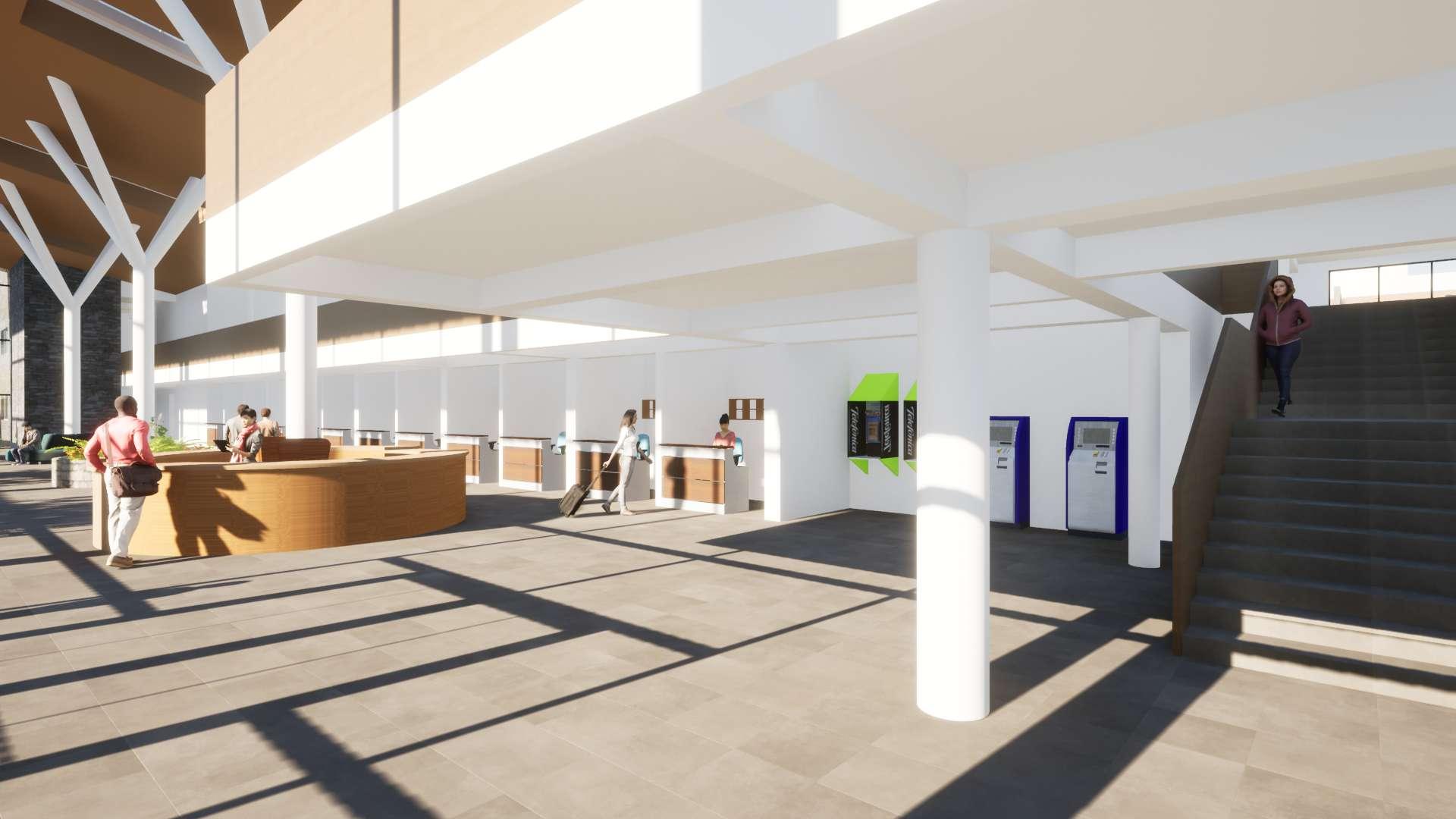

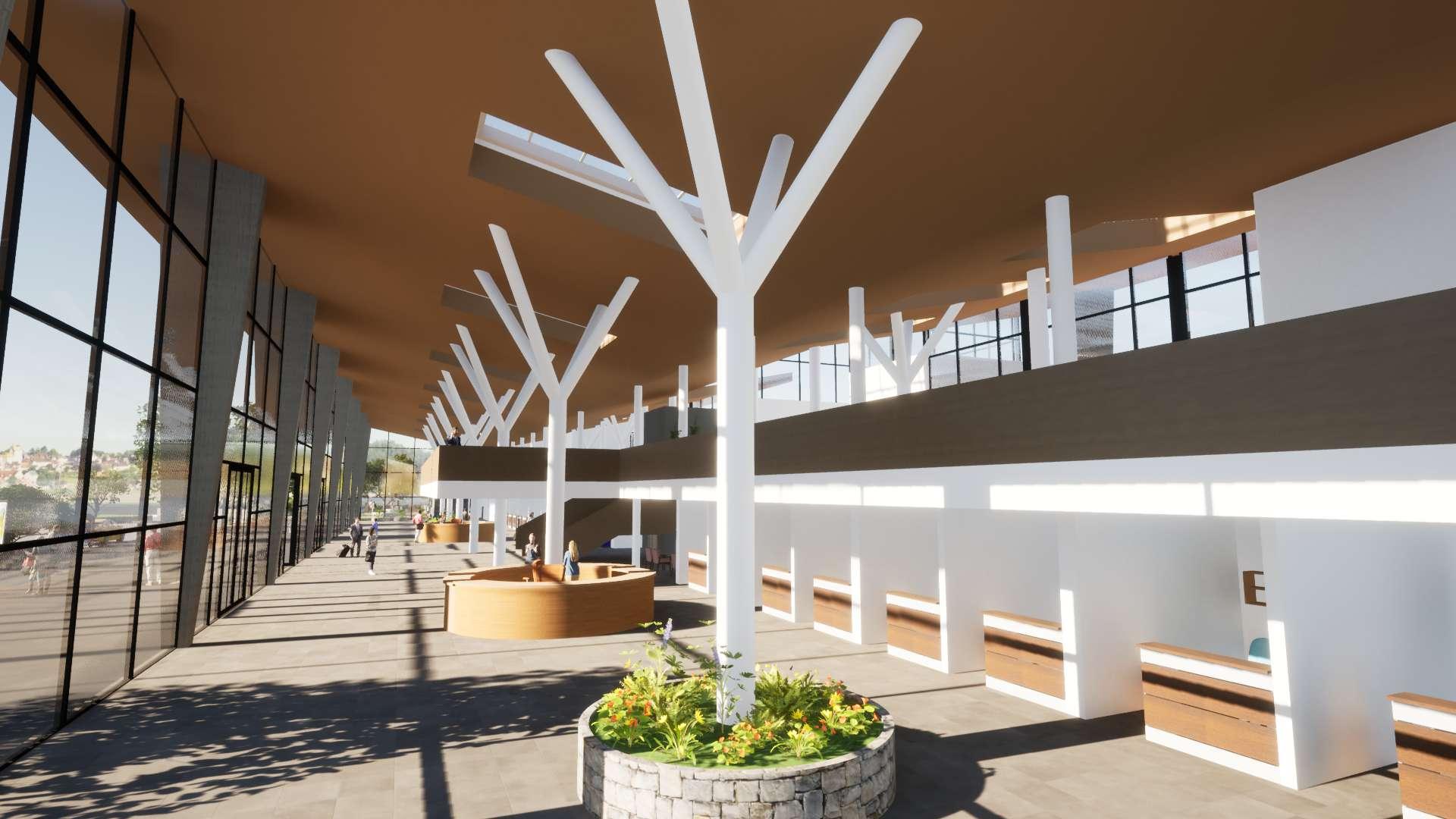

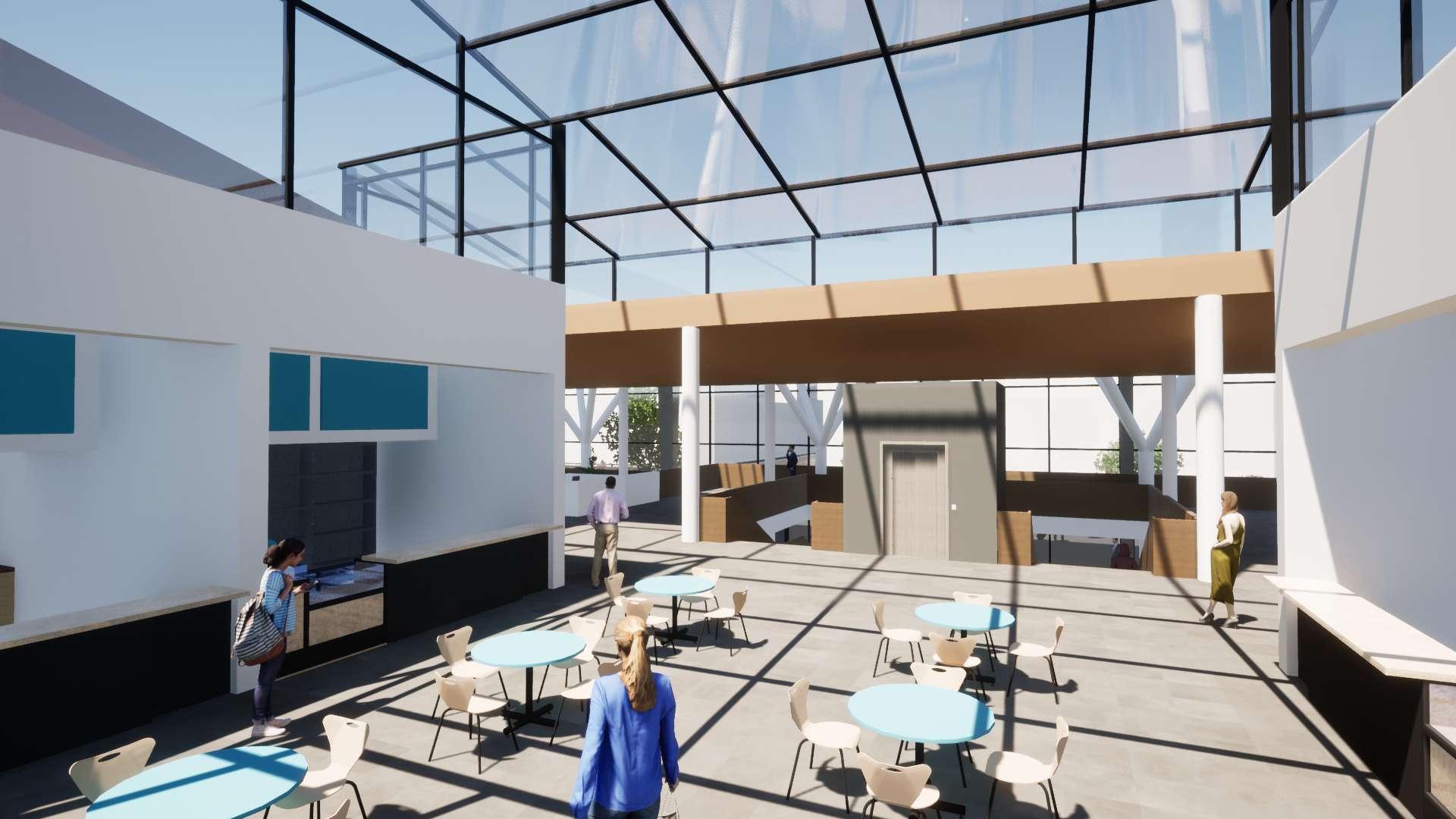

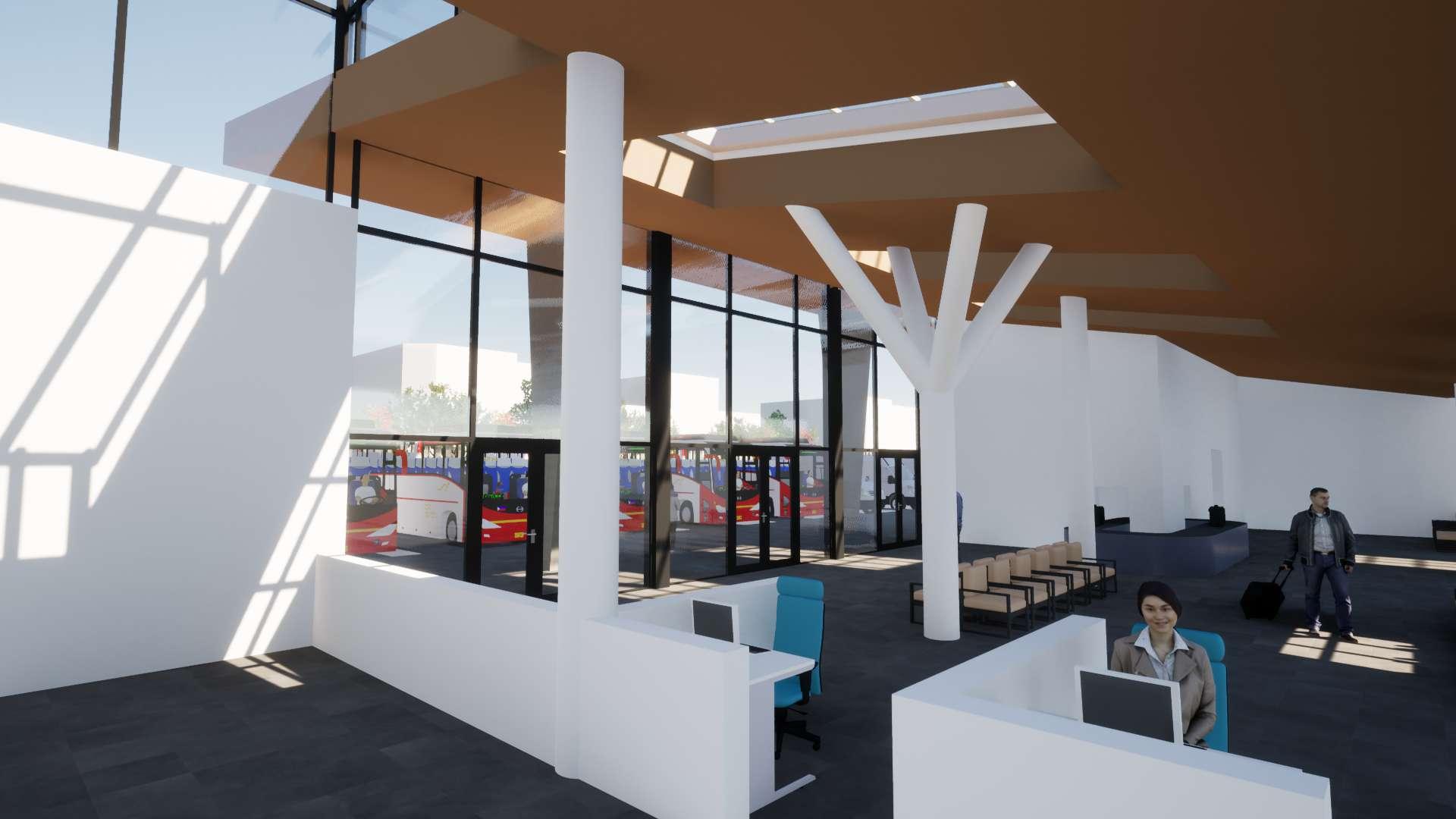

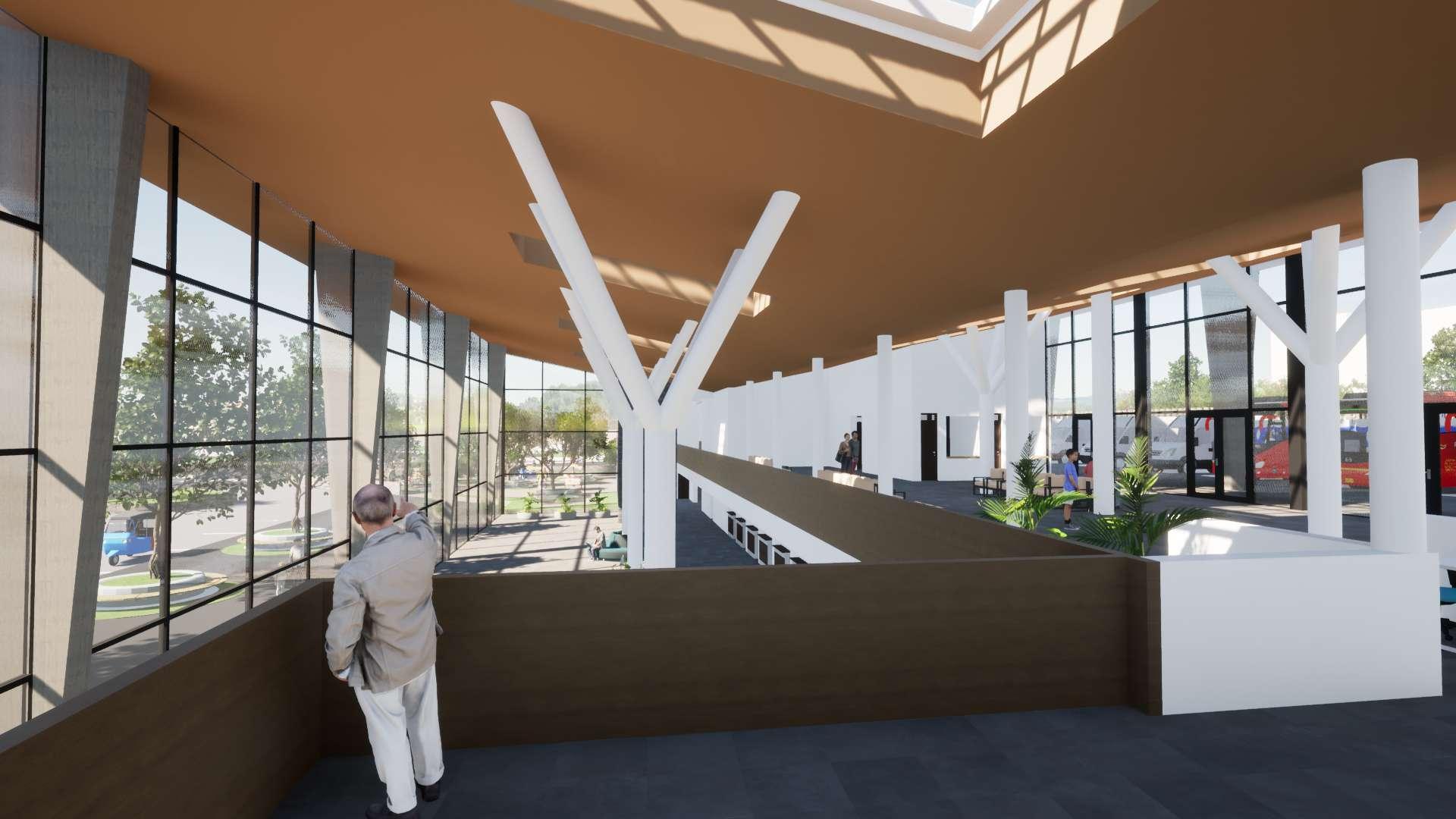

LUCERNARIOS CUBIERTA INCLINADA
CUADRO DE PUERTAS ID -01 -02 -03 -05 -06 ANCHO 70 80 90 00 70 ALTURA 40 40 40 40 10 ALF 00 00 00 00 00 PLANTA ELEVACION ELEVACION
DOCENTES: ESCALA
ARQUITECTURA PROYECTO CONTENIDO DISEÑO VI - ARQ MIGUEL ANGEL YEPEZ - ARQ SCHEREZADE HADIT MUÑOZ PROPUESTA TERMINAL PARA EL DISTRITO DE CHINCHERO - CUSCO ALUMNA CUBA MACHACA, DARIELA JIMENA FECHA: CUADRO DE VANOS: 20 / 06 2022 TALLER P - 01
ESCUELA PROFECIONAL DE
LAMINA SINTESIS

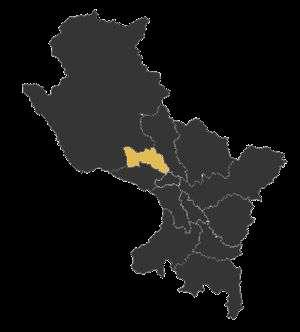

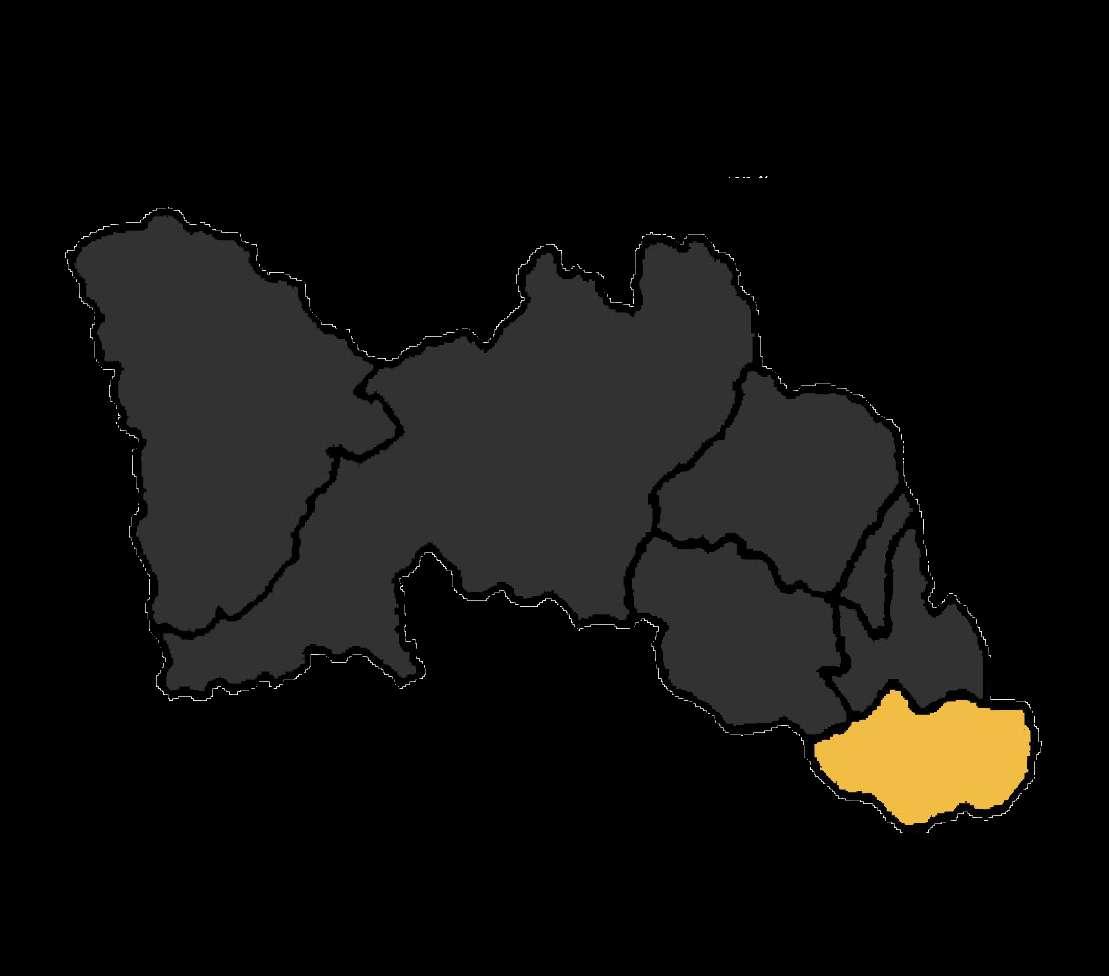

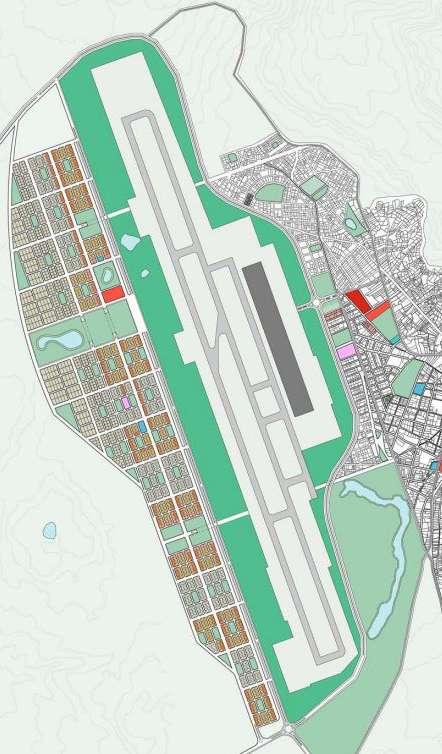

CUSCO URUBAMBA CHINCHERO
LÍMITES:
NORTE Distrito de Huayllabamba
SUR
ESTE
OESTE
UNIVERSIDAD ANDINA DEL CUSCO
CUADRO DE PUERTAS ID -01 -02 -03 -05 -06 -06 -06 -07 -08 ANCHO 70 80 90 00 70 80 90 00 50 ALTURA 40 40 40 40 10 10 10 40 40 ALF 00 00 00 00 00 00 00 00 00 PLANTA ELEVACION CUADRO DE VENTANAS ID V-01 V-02 V-03 V-04 V-05 V-06 V-07 V-08 V-09 V-10 V-11 V-12 V-13 ANCHO 00 20 25 90 80 70 80 00 80 00 20 00 25 ALTURA 60 60 00 20 60 60 20 60 20 50 50 20 00 ALF 80 80 40 20 80 10 20 10 20 98 90 20 50 PLANTA ELEVACION
DOCENTES: LAMINA ESCALA
PROYECTO CONTENIDO DISEÑO VI - ARQ MIGUEL ANGEL YEPEZ - ARQ SCHEREZADE HADIT MUÑOZ PROPUESTA TERMINAL PARA EL DISTRITO DE CHINCHERO - CUSCO ALUMNA CUBA MACHACA, DARIELA JIMENA FECHA: CUADRO DE VANOS: 20 / 06 2022 TALLER
ESCUELA PROFECIONAL DE ARQUITECTURA
Distrito de Cachimayo
Distritos de Cusco, Coya y Calca
Distritos de Anta y Maras

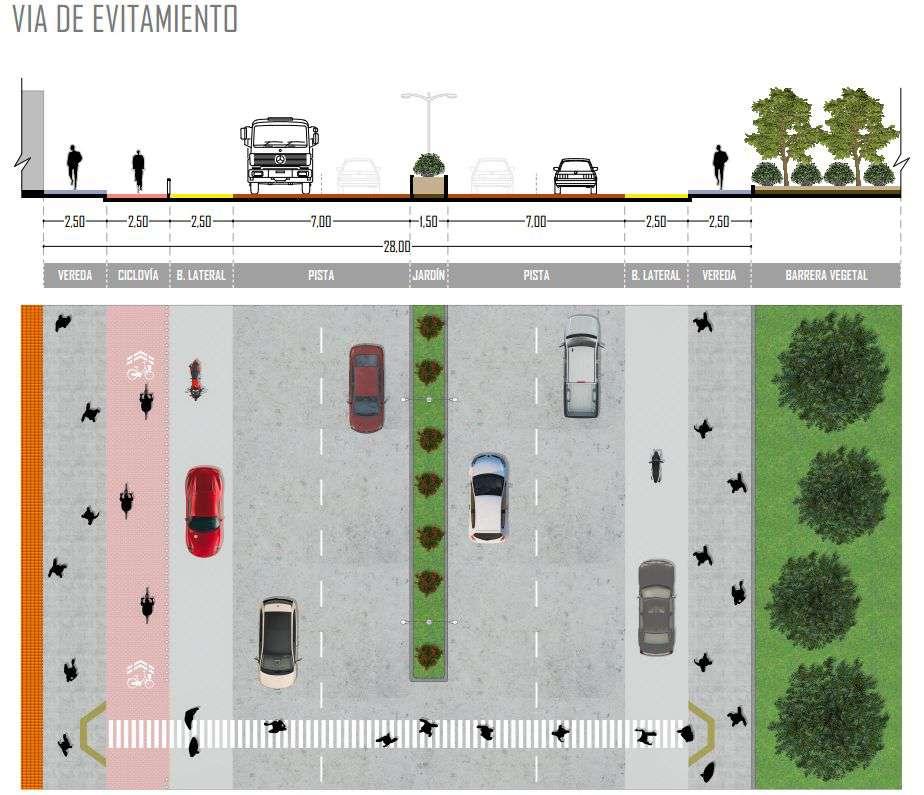

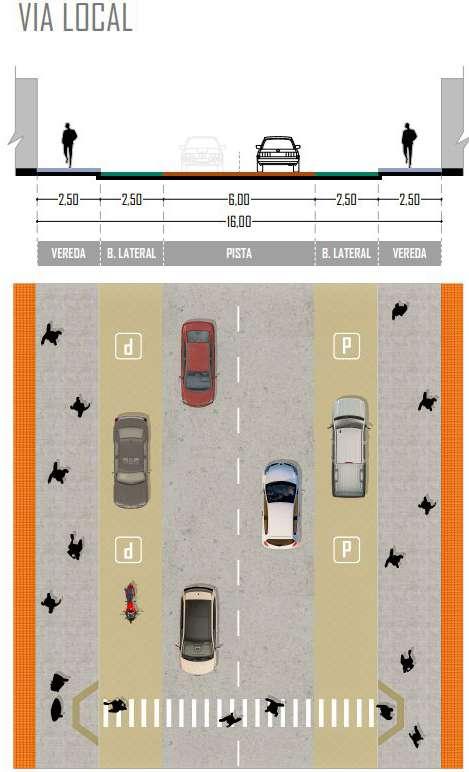

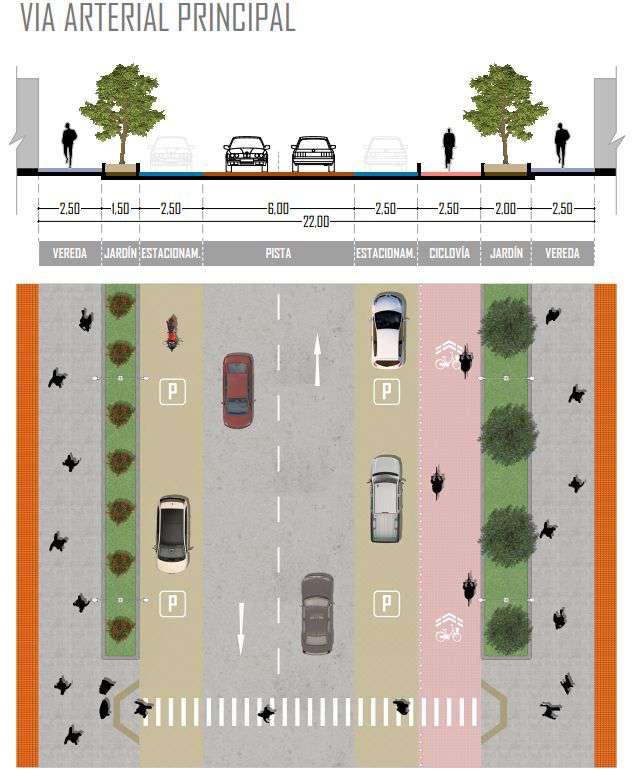

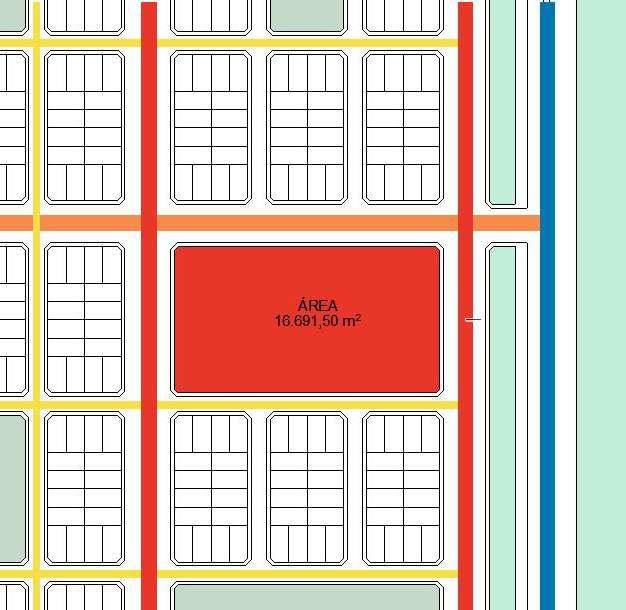

TIPO DE VÍA

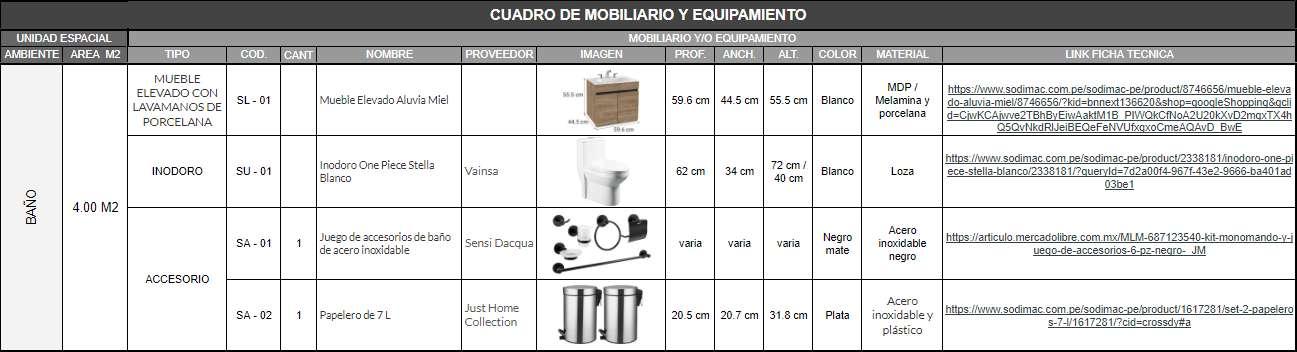

EVITAMIENTO VÍA COLECTORA VÍA ARTERIAL PRINCIPAL VÍA LOCAL SECCIONES DE TIPO DE VÍA NPT +/- 0 00 NPT + 3 00 TIPO DIMENSIONES UNIDAD ZONA SUBZONA SECTOR UNIDAD ESPACIAL FUNCIONAL AFORO INDICE DE OCUPACIÓN UNIDADES AREA m2/persona Parcial Suma de área Sub-total m2 RECEPCIÓN PÚBLICA DE INGRESO INGRESO RECEPCION INFORMES 15 189 189 HALL DE ESPERA 30 1,5 30 ATENCIÓN ATENCIÓN AL USUARIO MÓDULOS DE INFORME BOLETERIA MODULO DE VENTA 10 1,5 100 ALMACEN DE EQUIPAJES 10 CENTRAL DE VIGILANCIA VIGILANCIA MODULO DE VIGILANCIA 1,5 MODULO DE OBJETOS PERDIDOS DE SERVICIOS S.H DIFERENCIADOS S.H VARONES 3,5 10,5 S.H MUJERES 3,5 10,5 S.H PARA PERSONAS CON HABIL. ESPECIALES 3,5 ADMINISTRACIÓN PÚBLICA ATENCION RECEPCION SALA DE ESPERA 10 1,5 15 40 135 GENERAL JEFATURA 15 SECRETARIA 10 PRIVADA DE DIRECCION OFICINAS ADMINISTRATIVAS LOGÍSTICA 15 95 CONTABILIDAD RECURSOS HUMANOS 15 ARCHIVOS SALA DE VIDEO VIDEOVIGILANCIA 18 COORDINACIÓN SALA DE JUNTAS 12 1,5 20 DE PERSONAL DESCANSO DEL PERSONAL KITCHENETTE ESTAR 12 1,5 12 SERVICIOS S.H. VARONES S.H. MUJERES DE SOPORTE MANTENIMIENTO LIMPIEZA RESIDUOS TRANSPORTE INTERNA SERVICIO DE PASAJEROS EMBARQUE SALA DE ESPERA 20 1,5 30 73,3 1546,3 CONTROL DE EMBARQUE 1,5 7,5 MODULOS DE VENTA 15 3,7 14,8 S.H. MUJERES 3,5 S.H. VARONES 3,5 S.H PARA PERSONAS CON HABIL. ESPECIALES 3,5 DESEMBARQUE SALA DE ESPERA 20 1,5 30 75 MODULO DE EQUIPAJE 24 S.H. MUJERES 3,5 S.H. VARONES 3,5 S.H PARA PERSONAS CON HABIL. ESPECIALES 3,5 ENCOMIENDAS RECOJO ENTREGA ENTREGA ENCARGO DE ENCOMIENDAS 1,5 13,5 39 RECOJO DE ENCOMIENDAS 1,5 13,5 ALMACEN DEPÓSITO DE ENCOMIENDAS 12 EXTERNA ARRIBO SALIDA ÁREA DE ABORDAJE PUERTA DE EMBARQUE 10 1,5 15 1359 ÁREA DE EQUIPAJE 10 2,5 25 CABINA DE CONTROL (SEGURIDAD) ÁREA DE BUS ANDENES ABORDAJE ARRIBO DE PASAJEROS 60 20 15 300 ESTACIONAMIENTO DE AUTOBUSES FUERA DE SERVICIO 60 10 600 PATIO DE MANIOBRAS 40 400 CASETA DE CONTROL (ENTRADA Y SALIDA DE AUTOBUSES) SOPORTE MANTENIMIENTO LIMPIEZA RESIDUOS COMPLEMENTARIO PÚBLICO COMERCIO STANDS DE VENTA PANADERÍA 3,7 29,6 504,4 632,5 ABARROTES 3,7 29,6 FARMACIA 3,7 14,8 EMBALAJE 3,7 14,8 SOUVENIRS 3,7 14,8 PATIO DE COMIDAS MODULOS DE VENTA 3,7 111 AREA DE MESAS 3,7 250 LIMPIEZA RESIDUOS FINANCIERO FINANCIERO ZONA DE CAJEROS 3,7 14,8 SERVICIOS SERVICIOS S.H. MUJERES 3,5 S.H. VARONES 3,5 S.H PARA PERSONAS CON HABIL. ESPECIALES 3,5 PRIVADO DESCANSO PREPARACION DEL PERSONAL DESCANSO KITCHENETTE ESTAR 12 1,5 12 40 SERVICIOS S.H. MUJERES 3,5 S.H. VARONES 3,5 VESTUARIOS VARONES 3,5 MUJERES 3,5 ASISTENCIAL SERVICIOS PÚBLICOS TÓPICO SALA DE ESPERA 1,2 3,6 88,1 ENFERMERÍA 18 S.H. 3,5 3,5 OFICINA PNP OFICINA PNP 18 OFICINA SUTRAN OFICINA SUTRAN 18 OFICINA SUNAT OFICINA SUNAT 18 SERVICIOS S.H. COMPARTIDO INSTALACIONES TECNICA INSTALACIONES CONTRA INCENDIOS CONTROL DE SISTEMAS CONTRA INCENDIOS 12 132 231 SISTEMA DE GABINETES CONTRA INCENDIOS 12 RESERVA DE AGUAS 12 ENERGIA ALTERNATIVA ENERGIA SOLAR 12 INSTALACIONES ELECTRICAS Y SISTEMAS SUMINISTRO DE RESERVA 12 PUESTOS A TIERRA 12 PANEL DE ALARMAS Y CONTROL 12 12 INSTALACIONES SANITARIAS DE AGUA TANQUE ELEVADO 12 SALA DE TRATADO DE AGUA ALMACENADA 18 12 ÁREA DE DIRECTRICES DE AGUA 12 SALA DE CONTENEDORES DE AGUA 12 12 SOPORTE TÉCNICO MANTENIMIENTO MANTENIMIENTO DE VEHICULOS MECANICA GENERAL 24 99 DEPOSITO DE HERRAMIENTAS 18 LAVADO DE VEHICULOS 24 OFISINA DE ENCARGADO SEGURIDAD 18 MANTENIMIENTO DEL ESTABLECIMIENTO ALMACÉN DE MATERIALES EQUIPO 30 12 CUARTO DE LIMPIEZA TRANSPORTES ESTACION. ESTACIONAMIENTOS ESTACIONAMIENTOS ESTACIONAMIENTO PUBLICO 25 15 375 1125 1185 ESTACIONAMEINTO DE TAXIS MOTOTAXIS 10 15 150 ESTACIONAMEINTO DE PERSONAL 15 15 225 ESTACIONAMIENTO DIURNO 15 15 225 MOTOS BICICLETAS 15 10 150 PATIO DE MANIOBRAS DESPACHO DE BASURA DEPACHO DE BASURA 30 30 60 CARGA Y DESCARGA CARGA DESCARGA 30 30 AREA SUB TOTAL (AST) 3918,8 AST (CIRCULACIÓN MUROS) 60% 2351,28 AREA TOTAL CONSTRUIDA 6270,08 P - 02 PROPUESTA: TERMINAL DE CHINCHERO LAMINA SINTESIS PROGRAMA ARQUITECTONICO UBICACION DEL PROYECTO
LEYENDA
VÍA

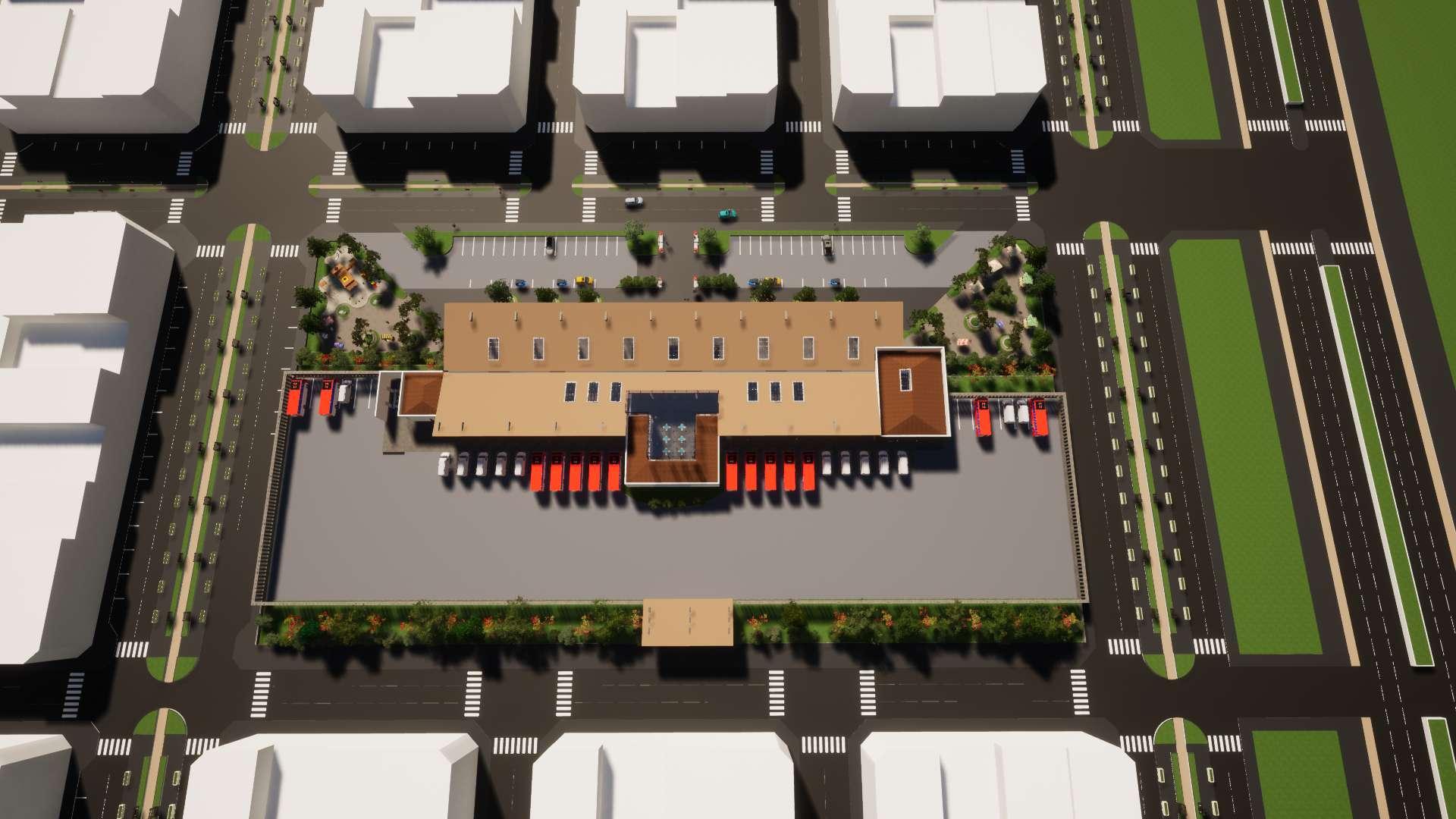

PLANIMETRIA
UAC FIA

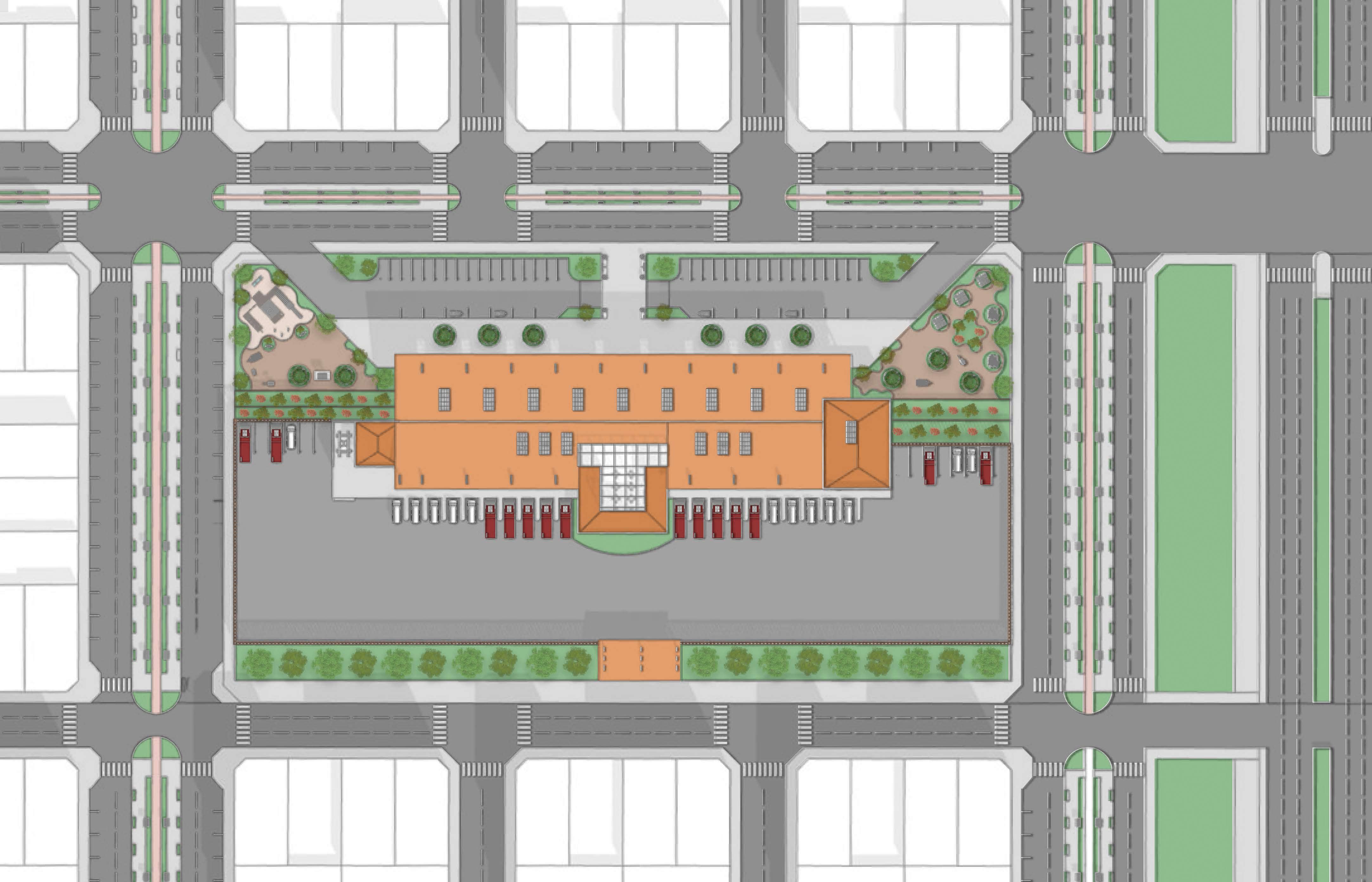

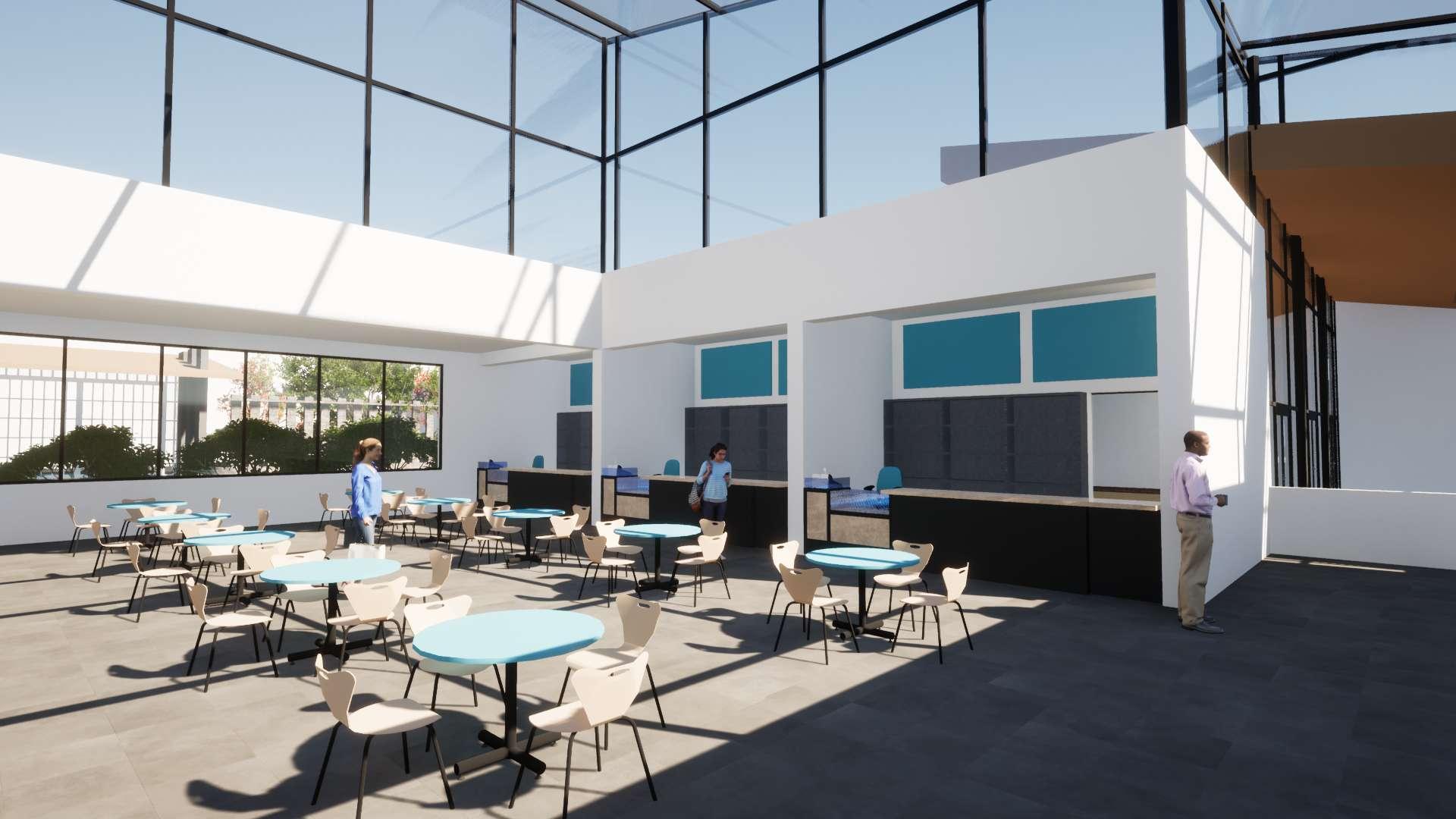

PLANOS DE PLANTA PROPUESTA TERMINAL DE CHINCHERO
