PROPUESTA DE BIBLIOTECA METROPOLITANA by Dariela Jimena Cuba Machaca

BIBLIOTECA METROPOLITANA MUNICIPAL

DOCENTES:

- ARQ CASAPINO ESPINOZA, CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

ALUMNOS:

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO, ALEXIA MERCEDES

- SOTOMAYOR GARCIA, JOSE JEREMY

BIBLIOTECA

METROPOLITANA MUNICIPAL

RESUMEN DEL PROGRAMA

CONCEPTO:

UN LUGAR EN EL QUE SE BUSCA REFUGIARSE DEL TRAJIN DE LA CIUDAD, DE LA MANO CON EL SABER

LA ASOCIACION ENTRE LA LECTURA Y EL NUEVO

CONOCIMIENTO QUE SE VA A ADQUIRIR EN UN AMBIENTE IDEAL PARA LA CONCENTRACION

GENERACION DE LA FORMA

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

ESPACIO SOLIDO Y BLANDO PARA PODER DEFINIR EL ESPACIO CONSTRUIDO Y EL AREA VERDE CON UN TOTAL DE 45% DE AREA CONSTRUIDA Y 55% DE AREA VERDE

LOS OBJETIVOS DE DESARROLLO SOSTENIBLE, SON

APLICADAS AL PROYECTYO DEBIDAMENTE

TENIENDO EN CUENTA LOS QUE

SE MENCIONAN A CONTINUACION

OBJETIVOS DE DESARROLLO SOSTENIBLE

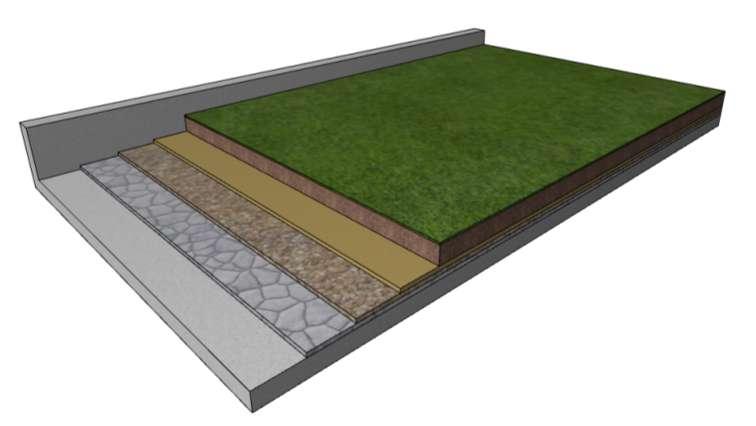

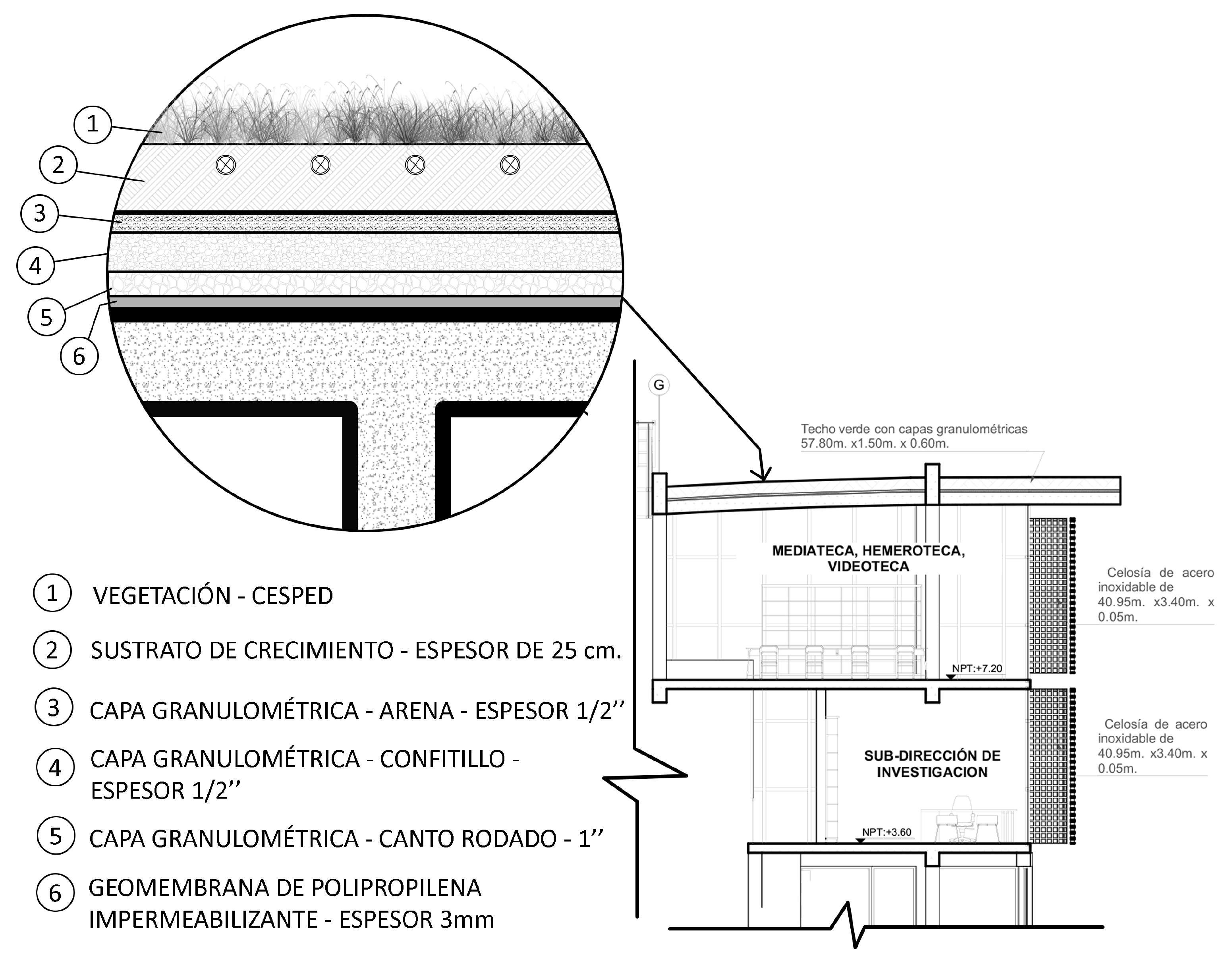

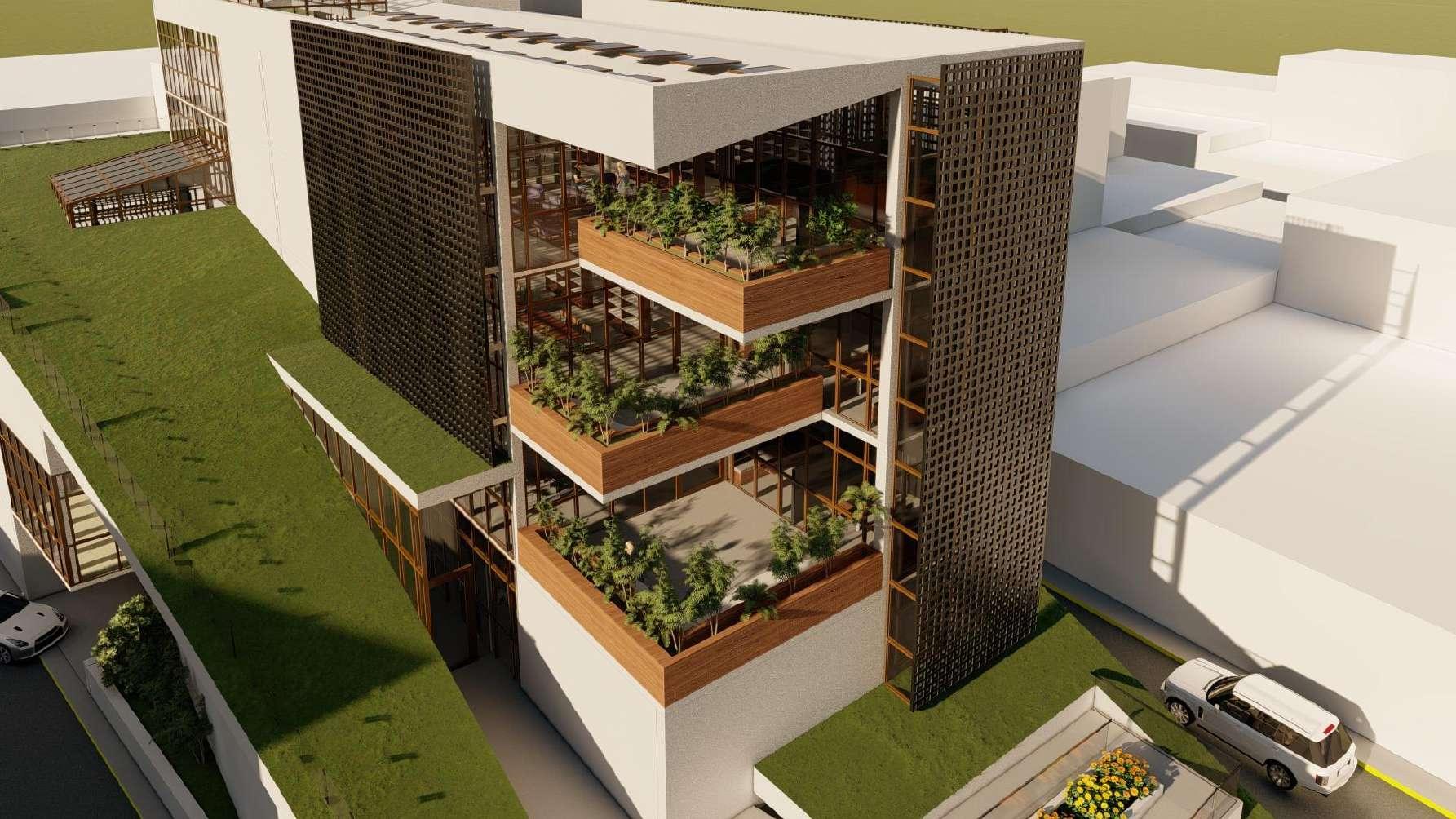

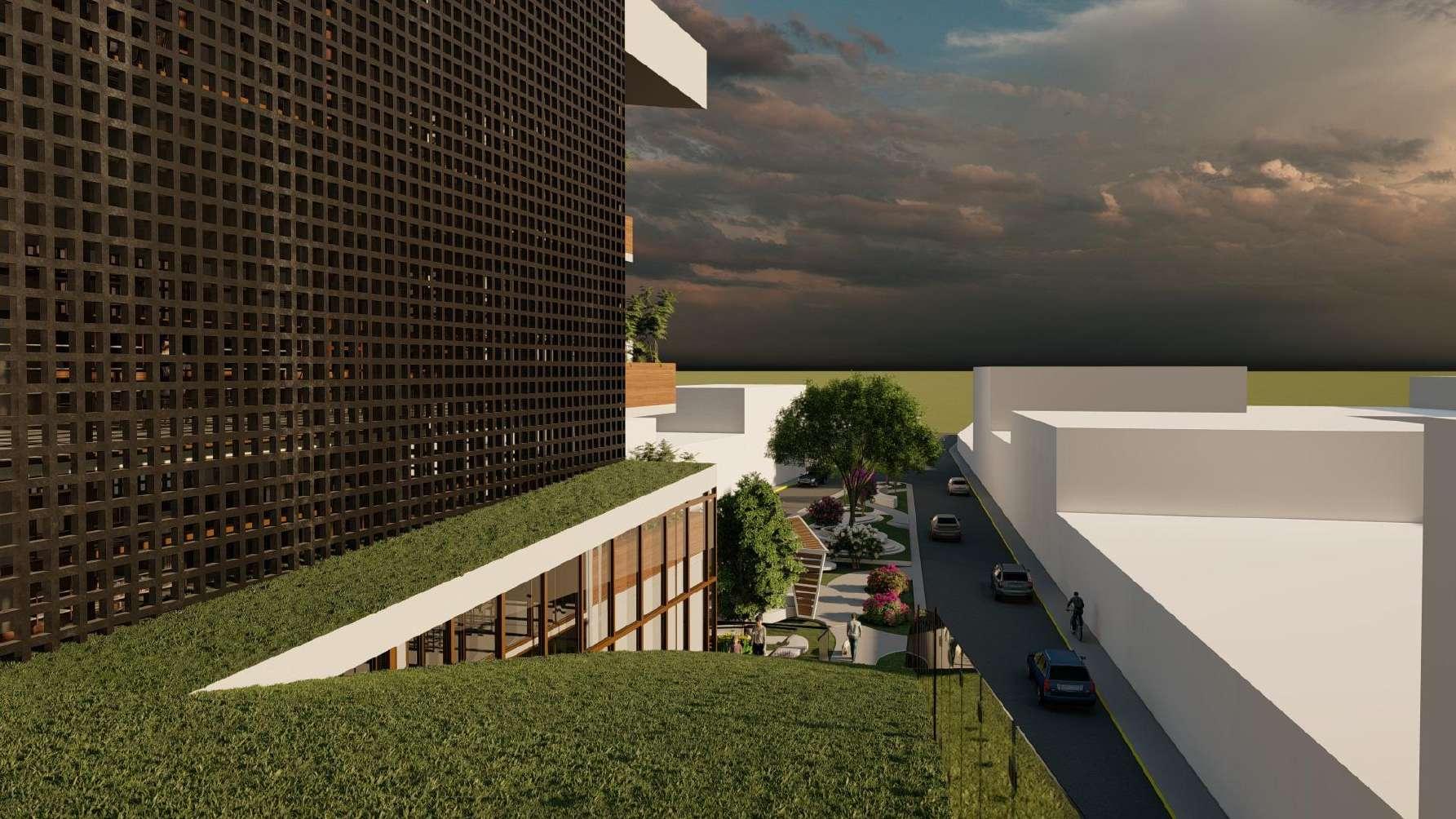

TECNOLOGIA CONTRUCTIVA APLICACION DE TECHO VERDE EN PARTE DE LA CUBIERTA

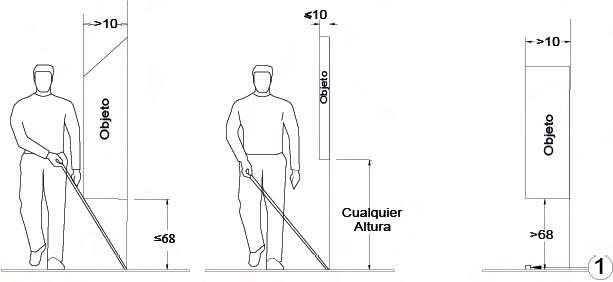

ACONDICIONAMIENTO DE LOS ESPACIOS PARA

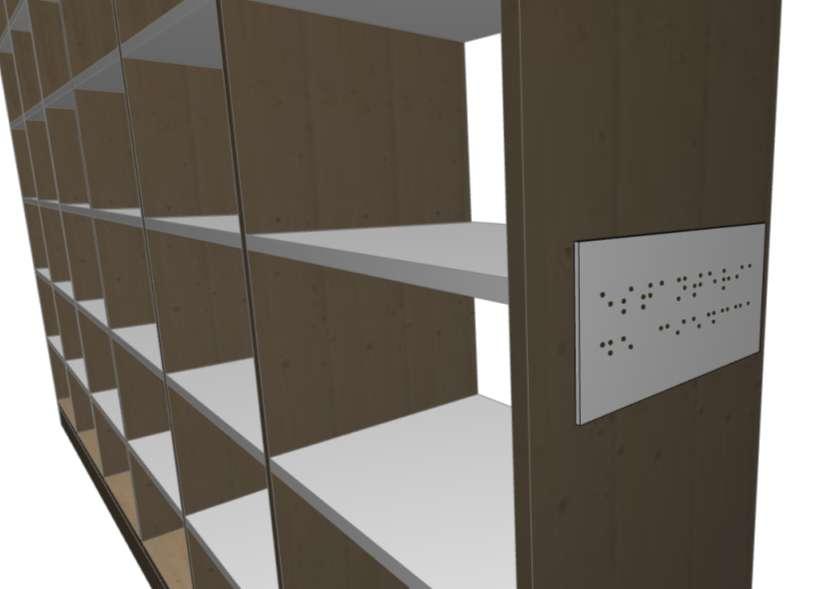

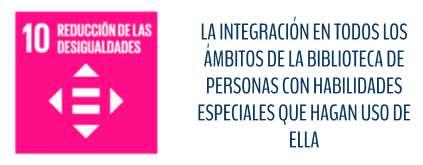

LAS PERSONAS CON HABILIDADES ESPECIALES

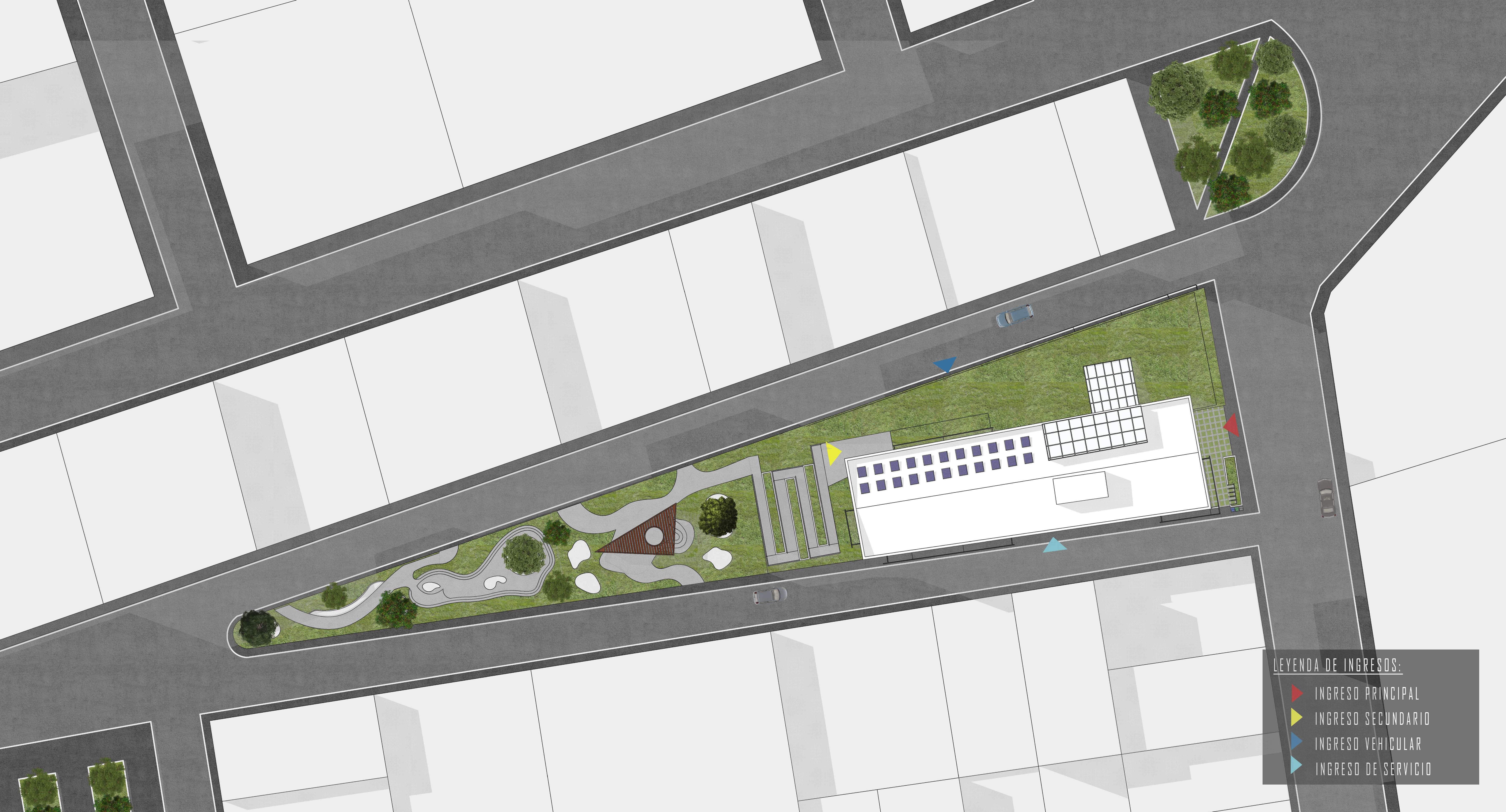

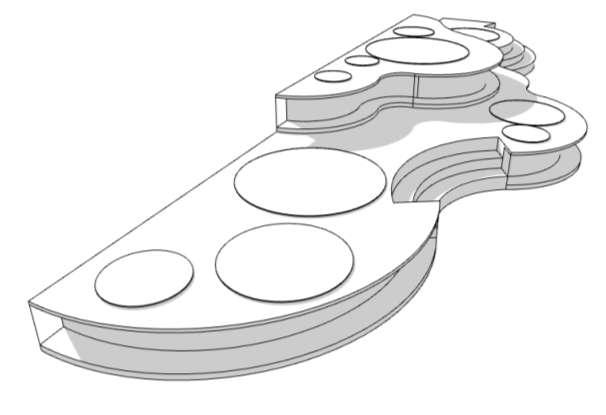

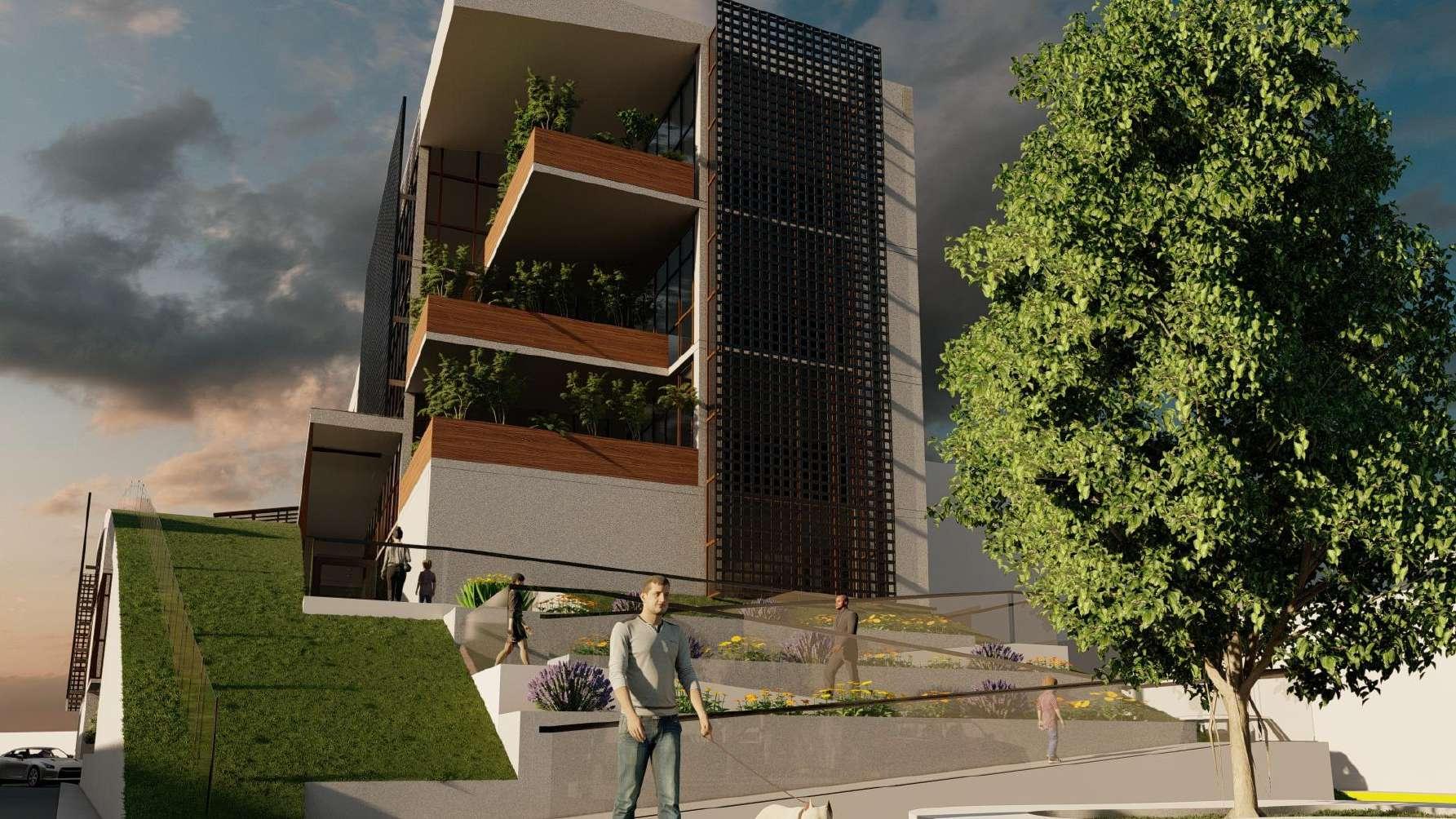

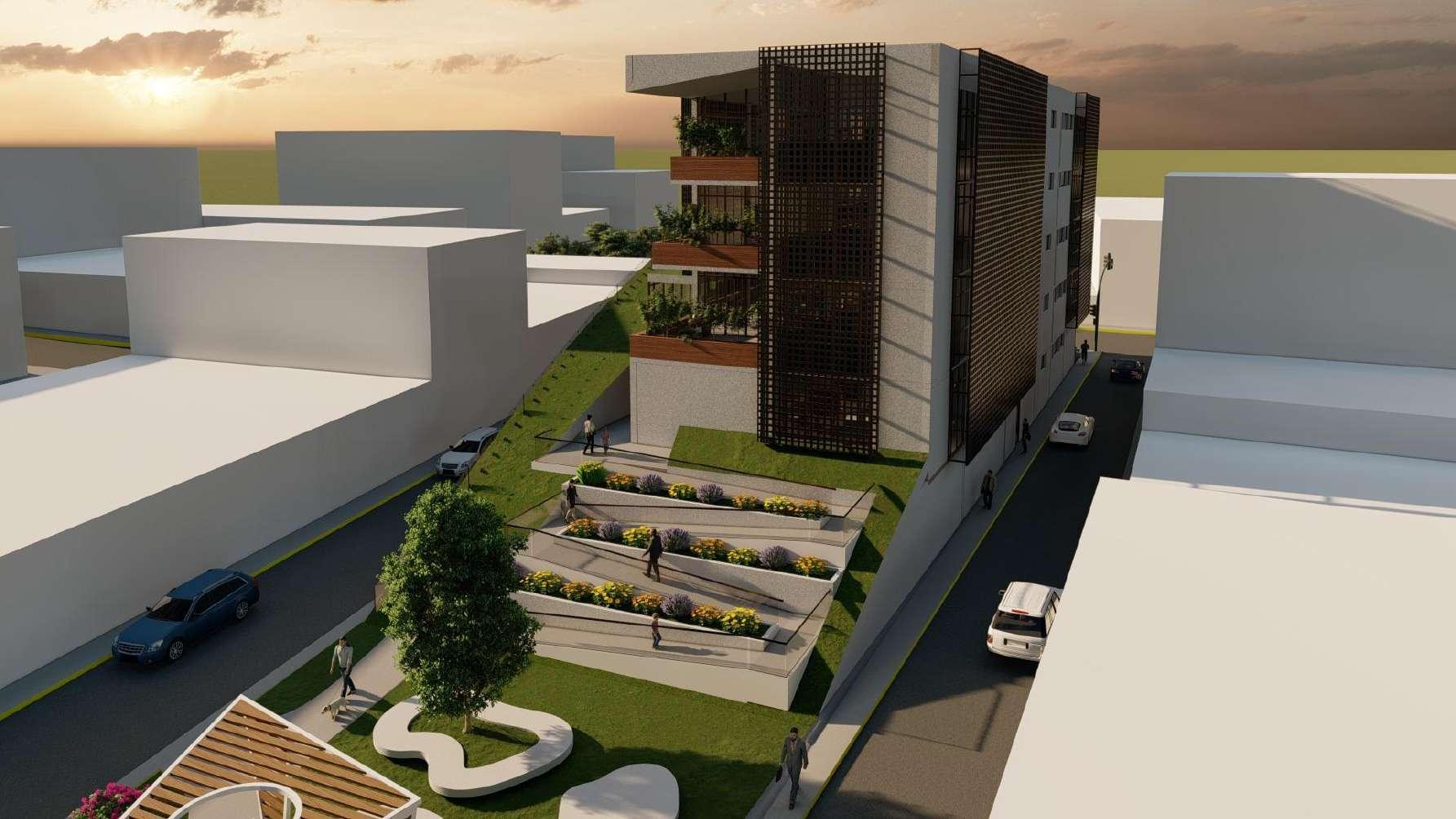

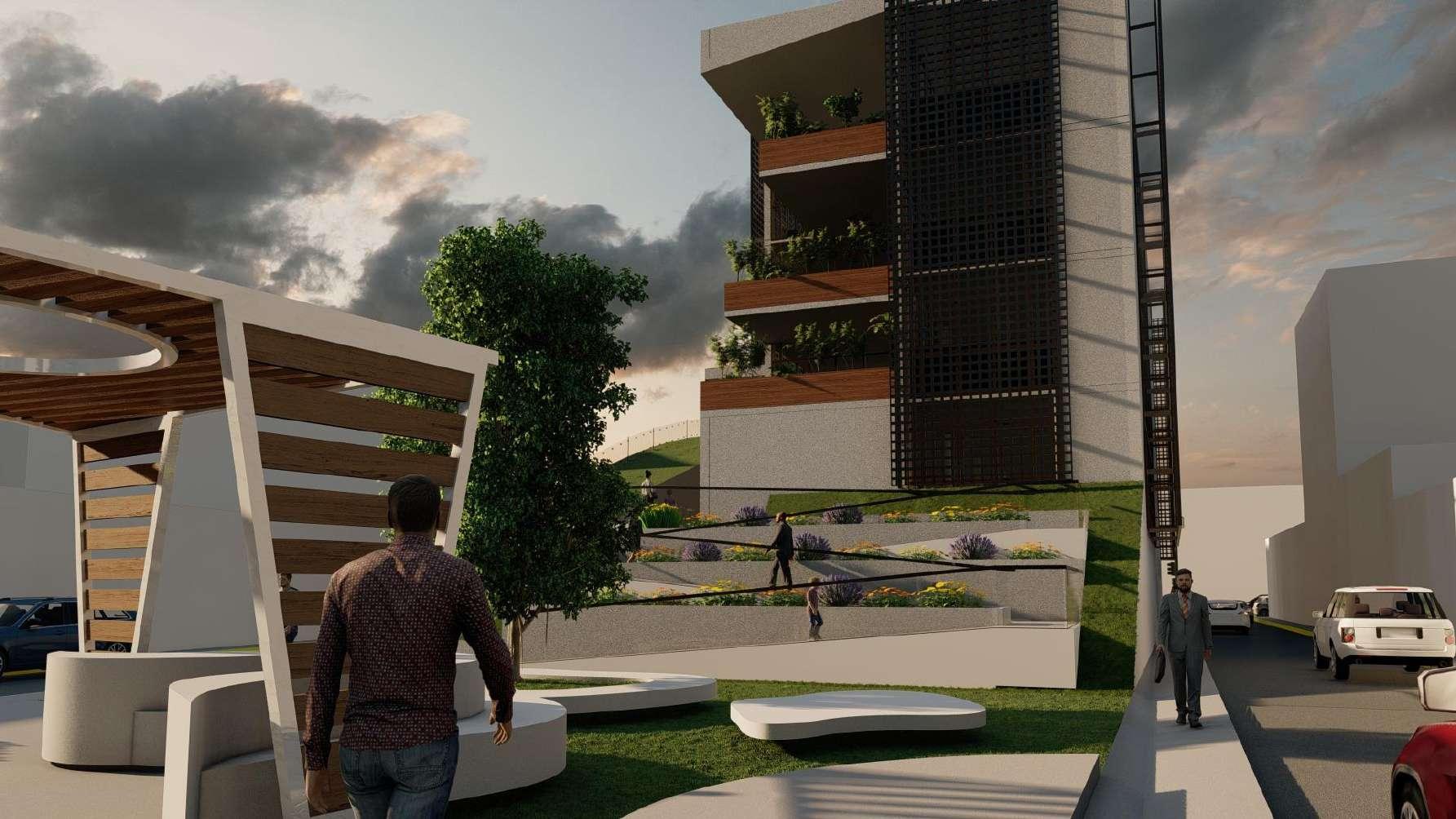

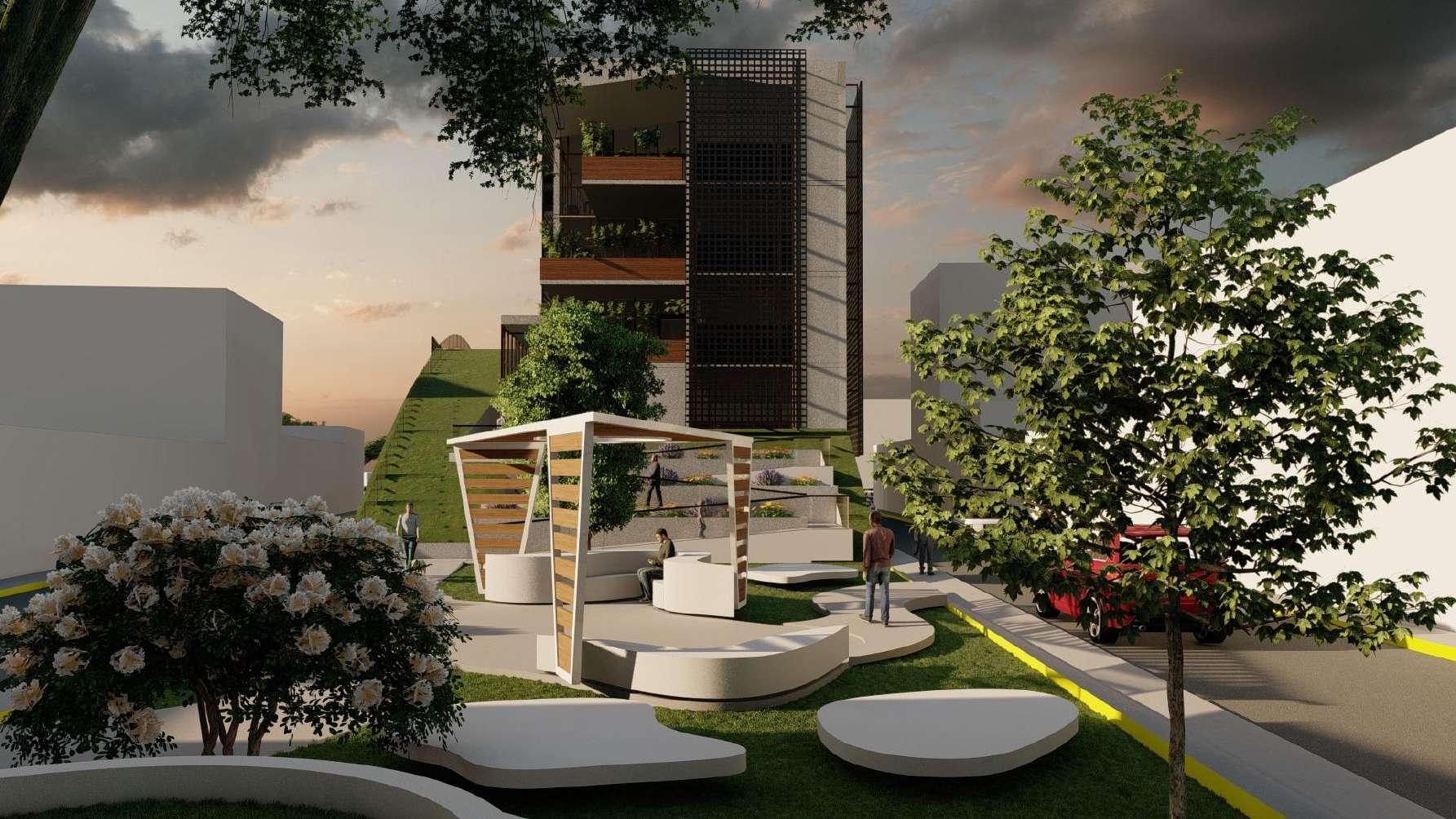

INTEGRACION DEL PARQUE; COMO ESPACIO PUBLICO AL AREA URBANA

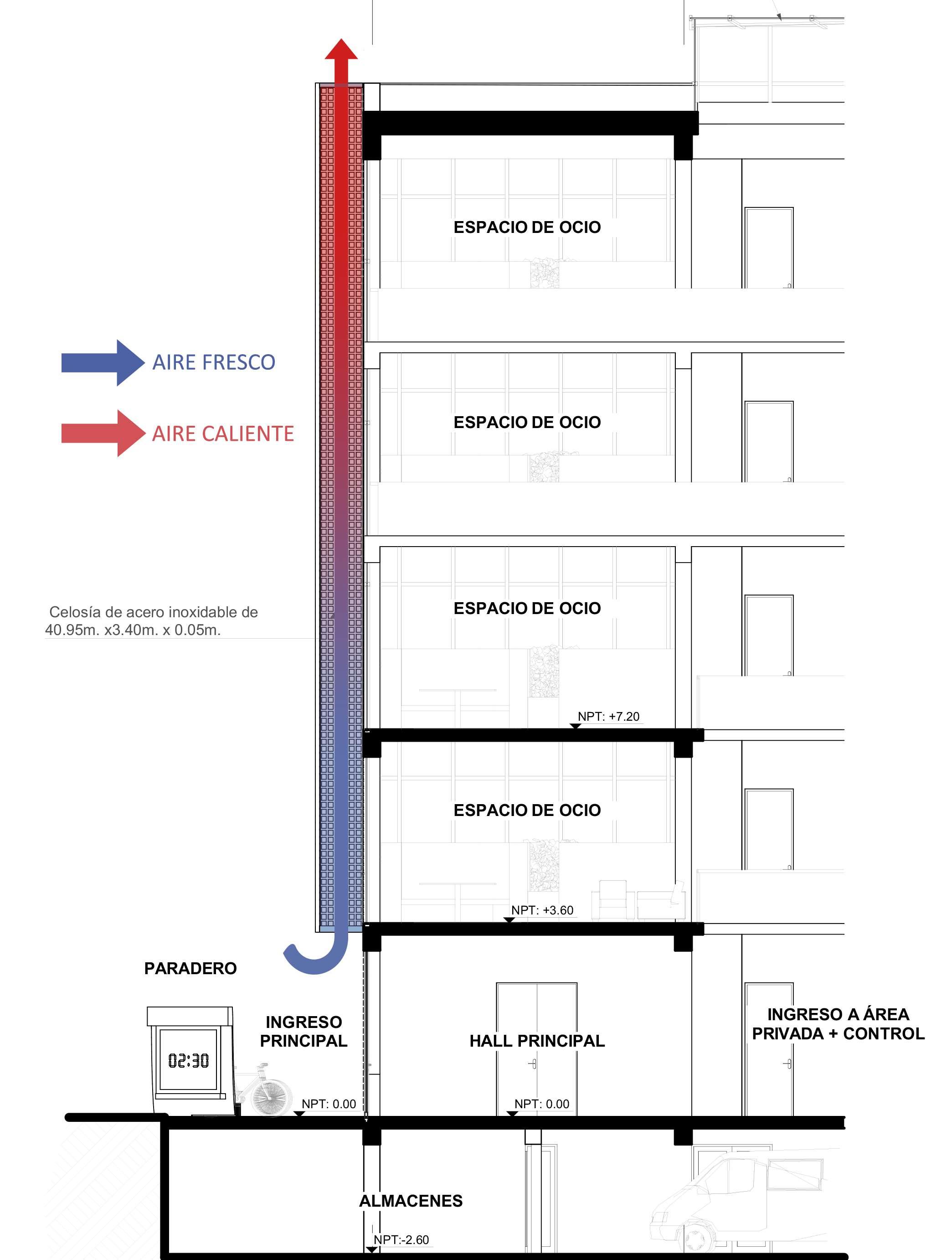

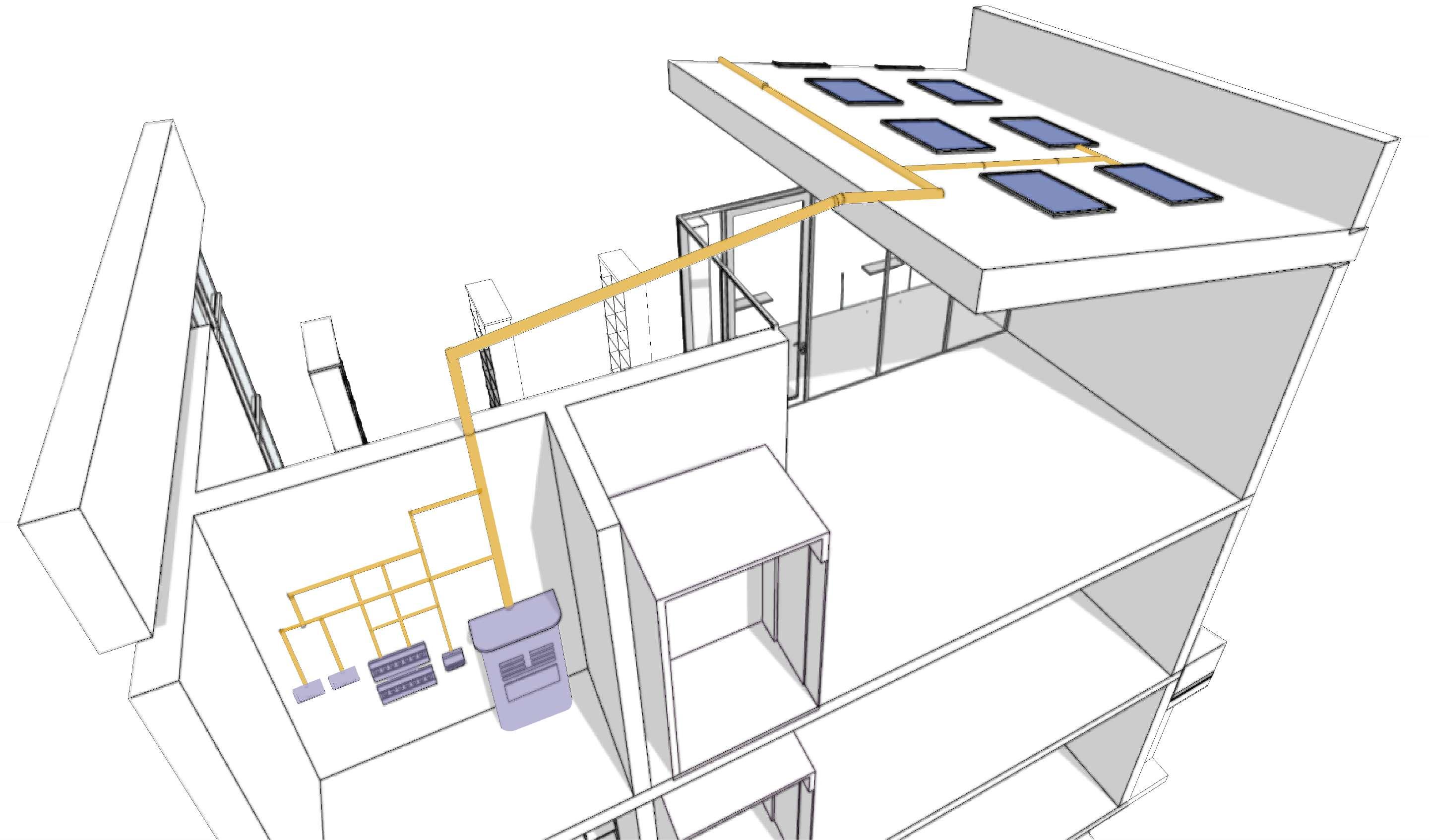

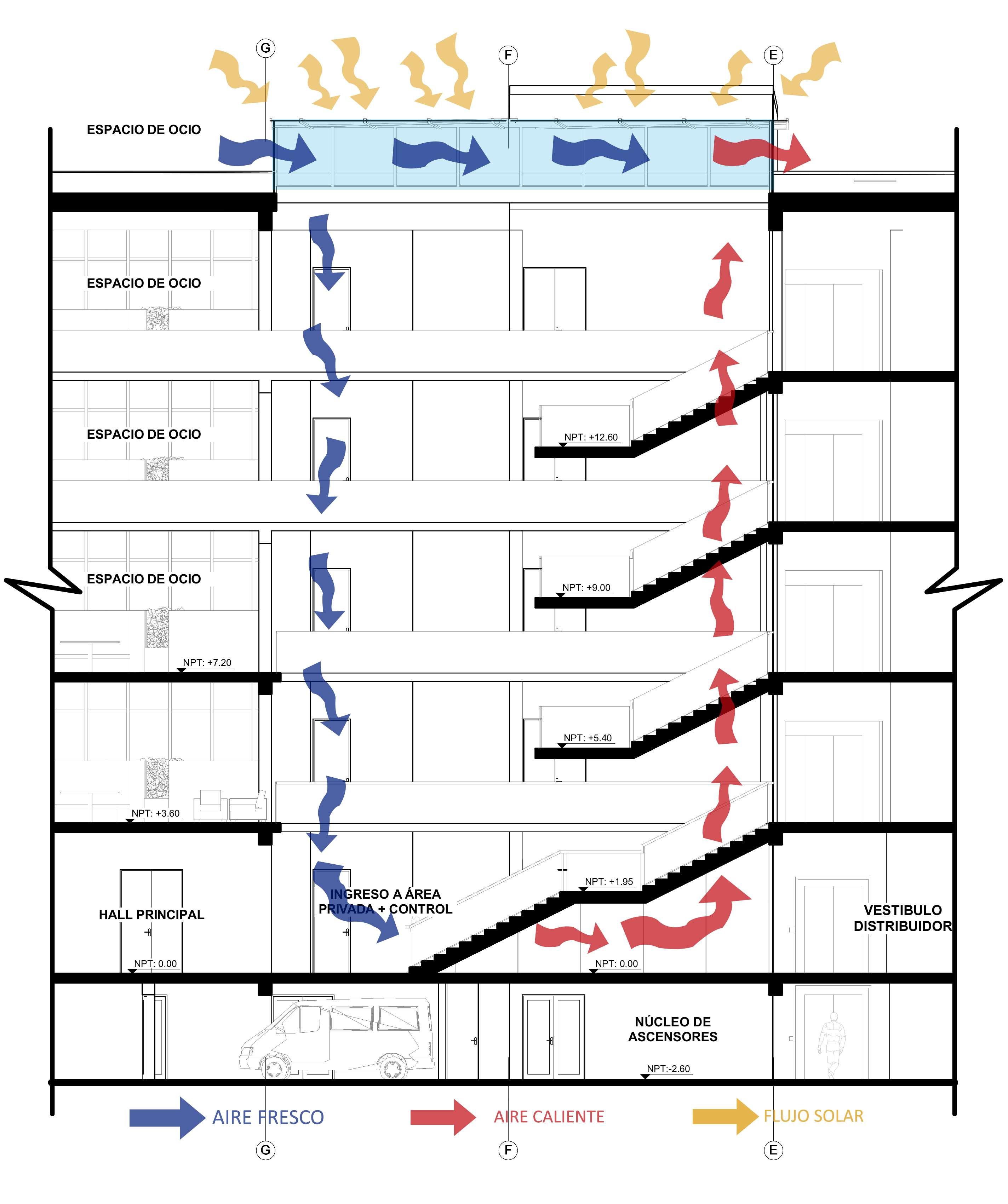

APLICACION DE SISTEMAS PASIVOS PARA LA REDUCCION DEL CONSUMO ENERGETICO

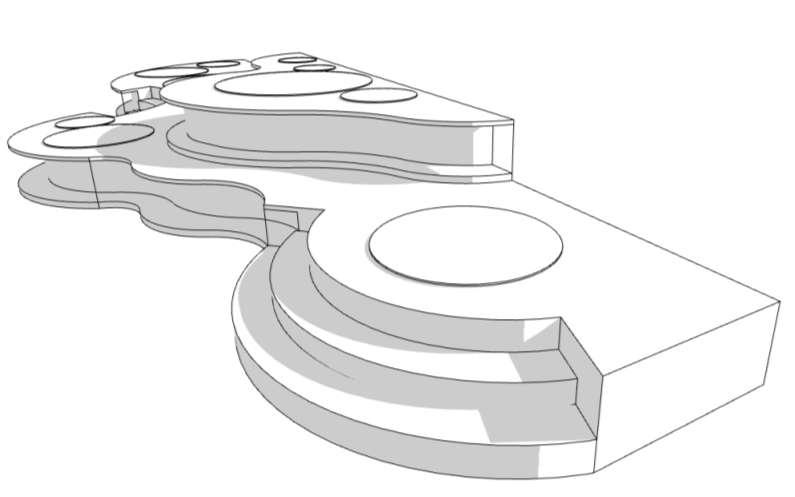

VOLUMEN SOLIDO INICIAL EL CUAL SERA SOMETIDO A LOS DIFERENTES PRINCIPIOS ORDENADORES Y COMPOSITIVOS PARA QUE PUEDA BRINDAR CALIDAD ARQUITECTONICA EN ESTE MEDIO

PROYECTO:

BIBLIOTECA METROPOLITANA MUNICIPAL

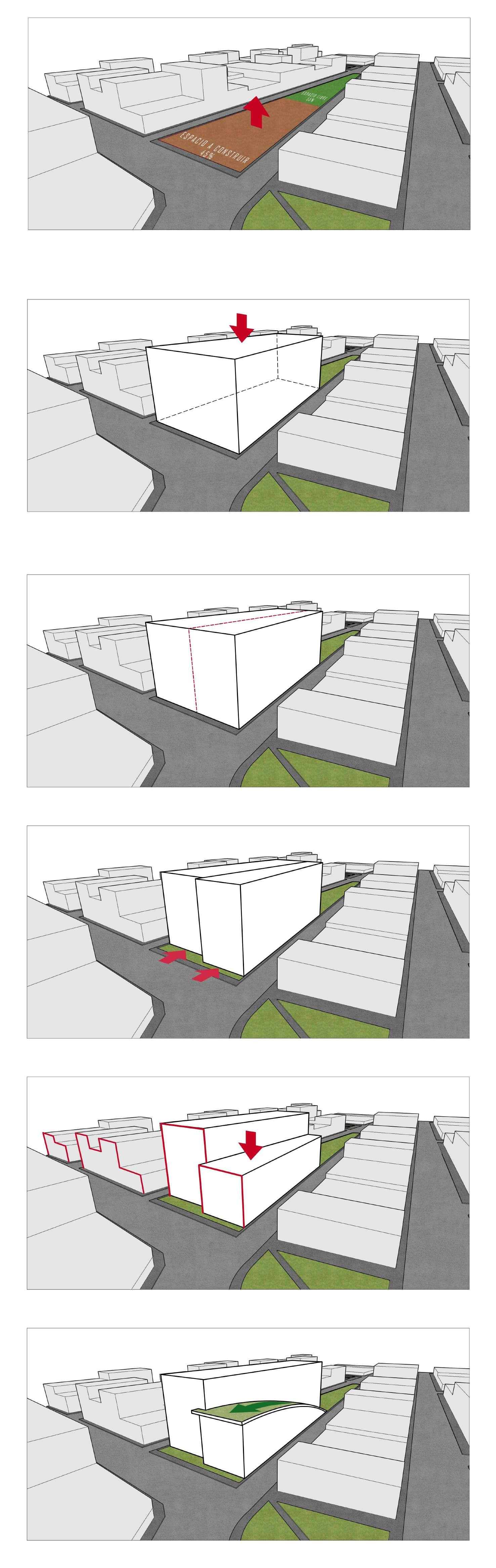

SE PARTE DE LA DIVISION DEL SOLIDO PURO PARA PODER ESTABLECER EL ESPACIO QUE SE BRINDARA COMO AREA EDIFICADA Y EL OTRO PARA QUE PUEDA TENER UN TIPO DE CUBIERTA VERDE, PARA CUMPLIR CON LOS PARAMETROS DE SOSTENIBILIDAD

SE PROCEDIO A DELANTAR EL BLOQUE DONDE SE ENCONTRARA LA CUBIERTA VEGETAL PARA QUE DE ESTA MANERA SE PUEDA REMARCAR EL INGRESO PRINCIPAL DANDOLE JERARQUIA, APARTE DE GENERAR MOVIMIENTO EN LA FORMA

SE BUSCA CONTEXTUALIZAR EL PROYECTO CON EL ENTORNO INMEDIATO PARA PODER CREAR UNA ARMONIA CON LAS EDIFICACIONES ALEDAÑAS, GRACIAS A ESTO SE LOGRA JERARQUIZAR EL INGRESO PRINCIPAL DANDOLO UNA ALTURA MAYOR AL BLOQUE DEL COSTADO

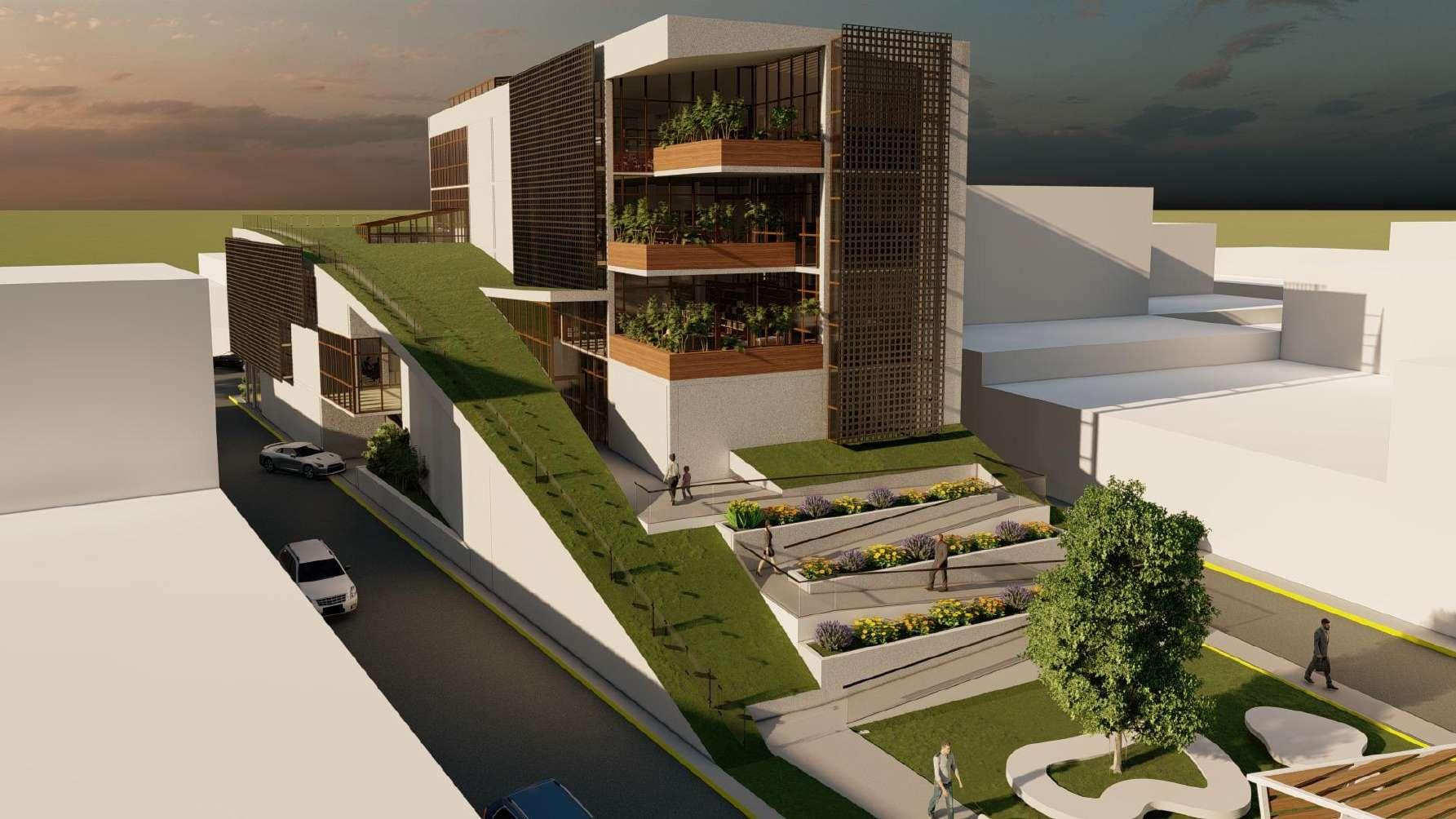

SE BUSCA IMPLEMENTAR UNA SOLUCION SOSTENIBLE APLICANDO LA TECNOLOGIA DE TECHO VERDE PARA LOGRAR UNA INTEGRACION CON EL AREA LIBRE YA ESTABLECIDA EN E PROYECTO

CONTENIDO: DISEÑO IV

TALLER:

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

ALUMNOS

- CUBA MACHACA, DARIELA JIMENA - OBREGÓN CARPIO ALEXIA MERCEDES - SOTOMAYOR GARCIA, JOSE JEREMY 31 / 12 / 2020

FECHA:

ESCALA

LAMINA:

SUMA DE AREA SUB-TOTAL INGRESO 45 ATENCION AL USUARIO 30 VIGILANCIA 12 S H DIFERENCIADOS 14 ATENCION 40 TOPICO 15 OFICINAS ADMINISTRATIVAS 82 SERVICIO 25 NIÑOS 225 ADOLESCENTES Y JOVENES 375 ADULTO Y ADULTO MAYOR 510 PERSONAS CON HABILIDADES DIFERENTES 45 LECTURA ESPECIALIZADA 90 BUSQUEDA DIGITAL 45 COMPLEMENTARIOS 135 TALLERES 90 AREAS SOCIALES 12 S H DIFERENCIADOS 70 MANTENIMIENTO 2 ATENCION AL CLIENTE 30 CODIFICACION Y MANTENIMIENTO 132 SERVICIO 28 SALAS 120 COMERCIO 73 5 PREPARACION DEL PERSONAL 20 ALMACENES 89 SISTEMA CONTRA INCENDIOS 27 ENERGIAS ALTERNATIVAS 15 INSTALACIONES ELECTRICAS 36 INSTALACIONES SANITARIAS 27 PERSONAL 84 CLIENTES 348 DESPACHO DE BASURA 26 DESCARGA Y ABASTECIMIENTO 30 2947 5 884 25 3831 75 1789 302 5 105 TRANSPORTE AREA SUB TOTAL (AST) AST CIRCULACIO Y MUROS) 30% AREA TOTAL CONSTRUIDA TIPO DIMENSIONES 488 UNIDAD SECTOR AREA INSTALACIONES SERVICIOS COMPLEMENTARIOS BIBLIOTECA ADMINISTRACION ADMISION 101 162 INFOGRAFIA A - 01

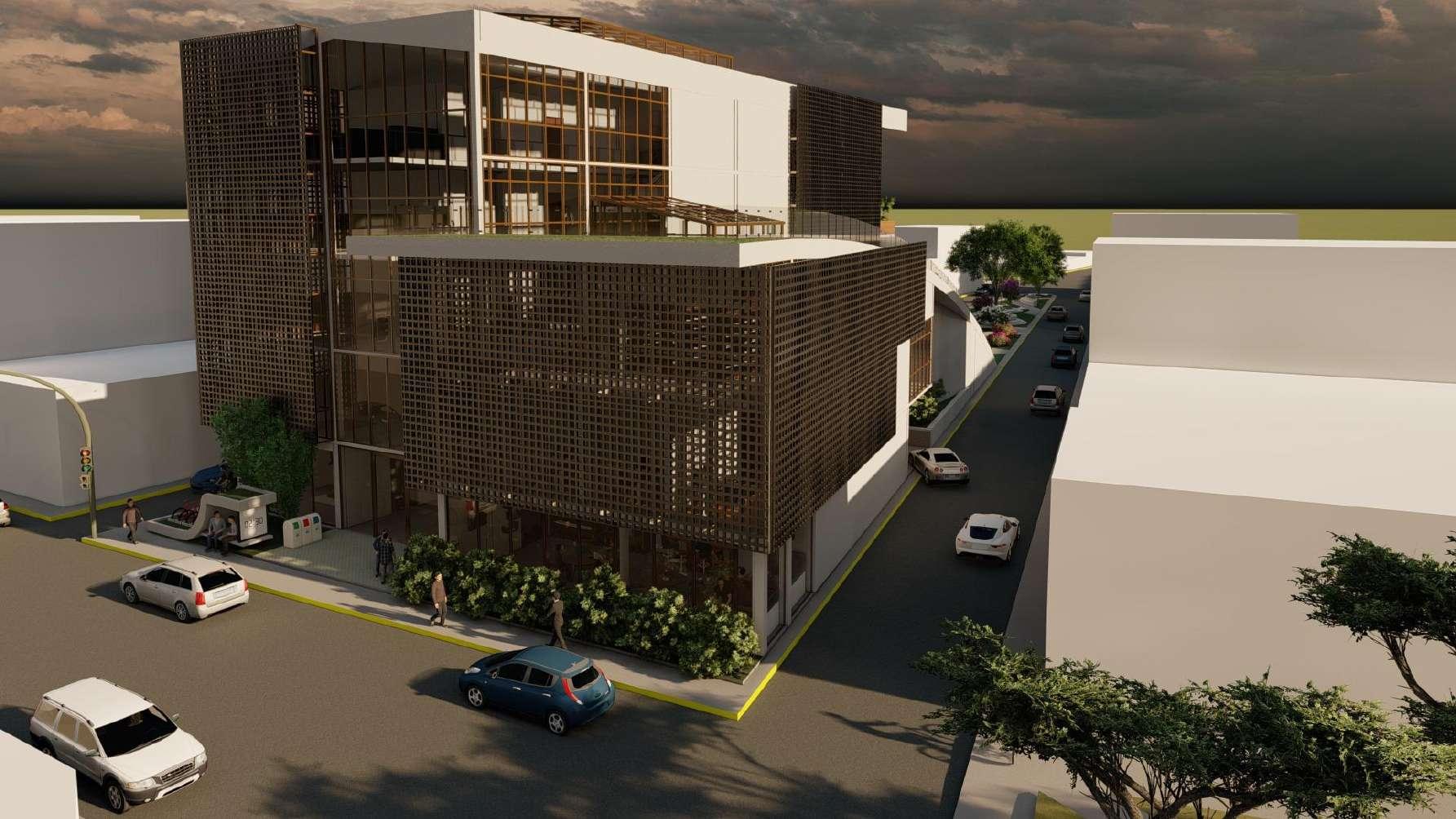

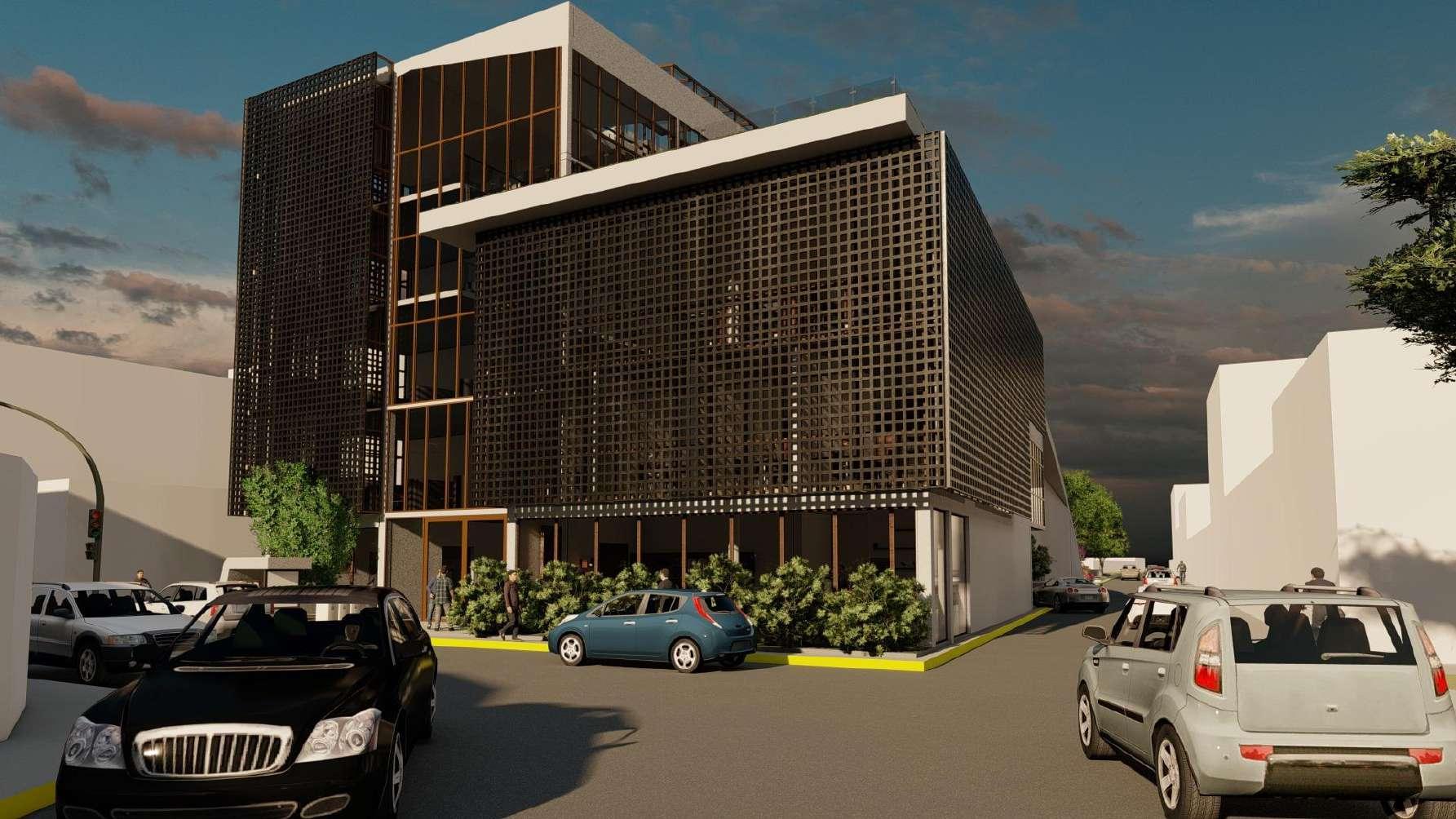

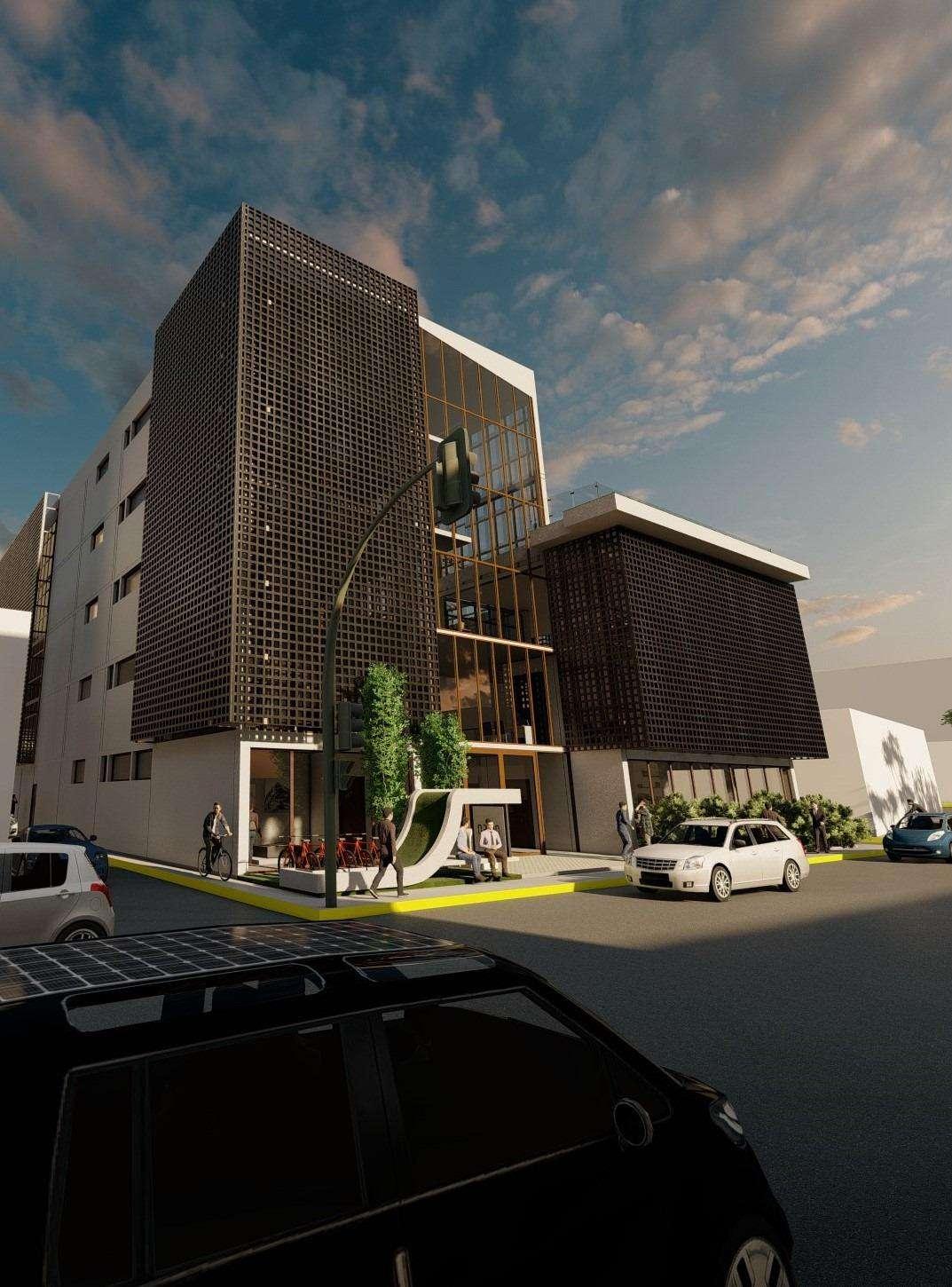

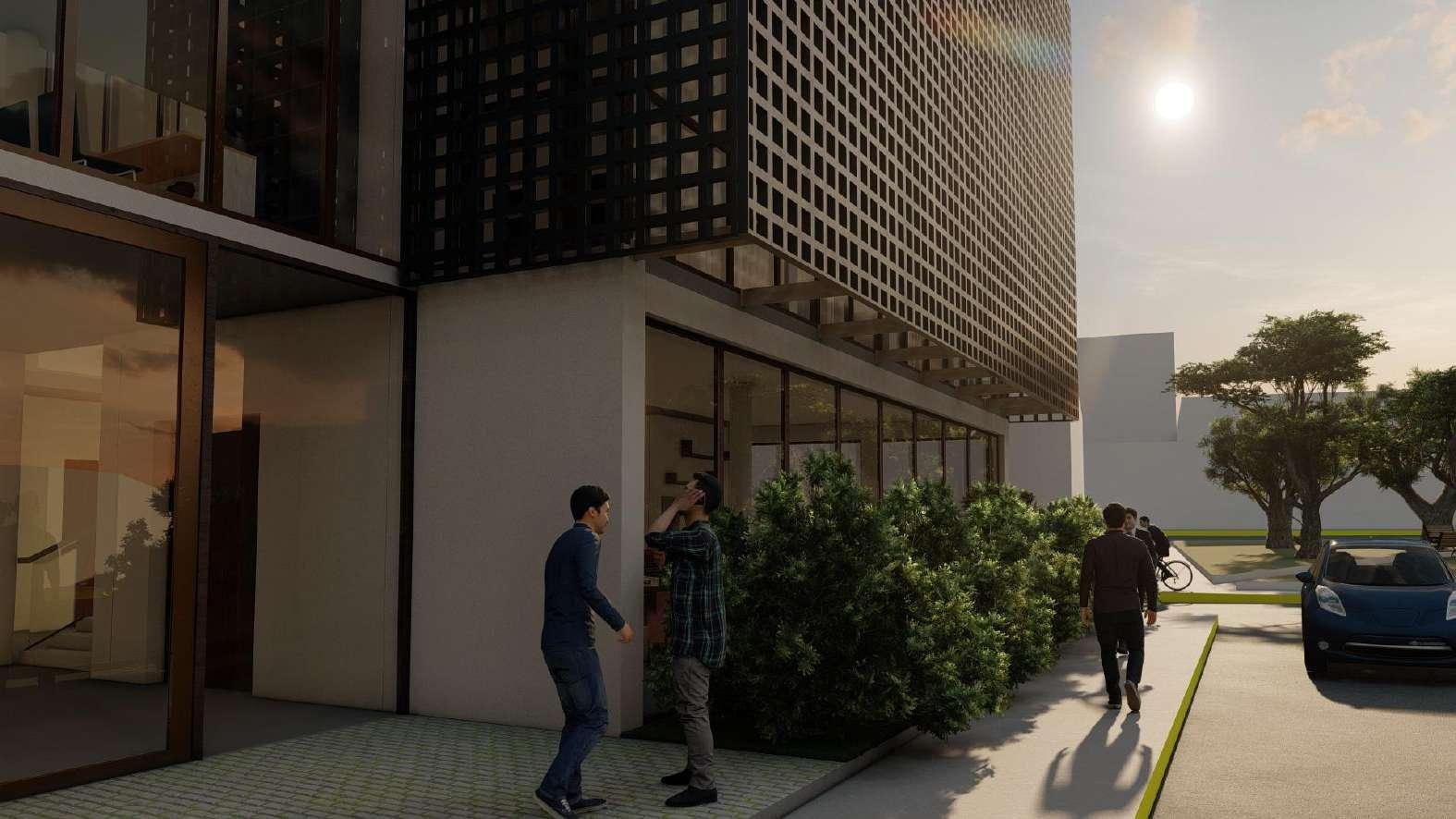

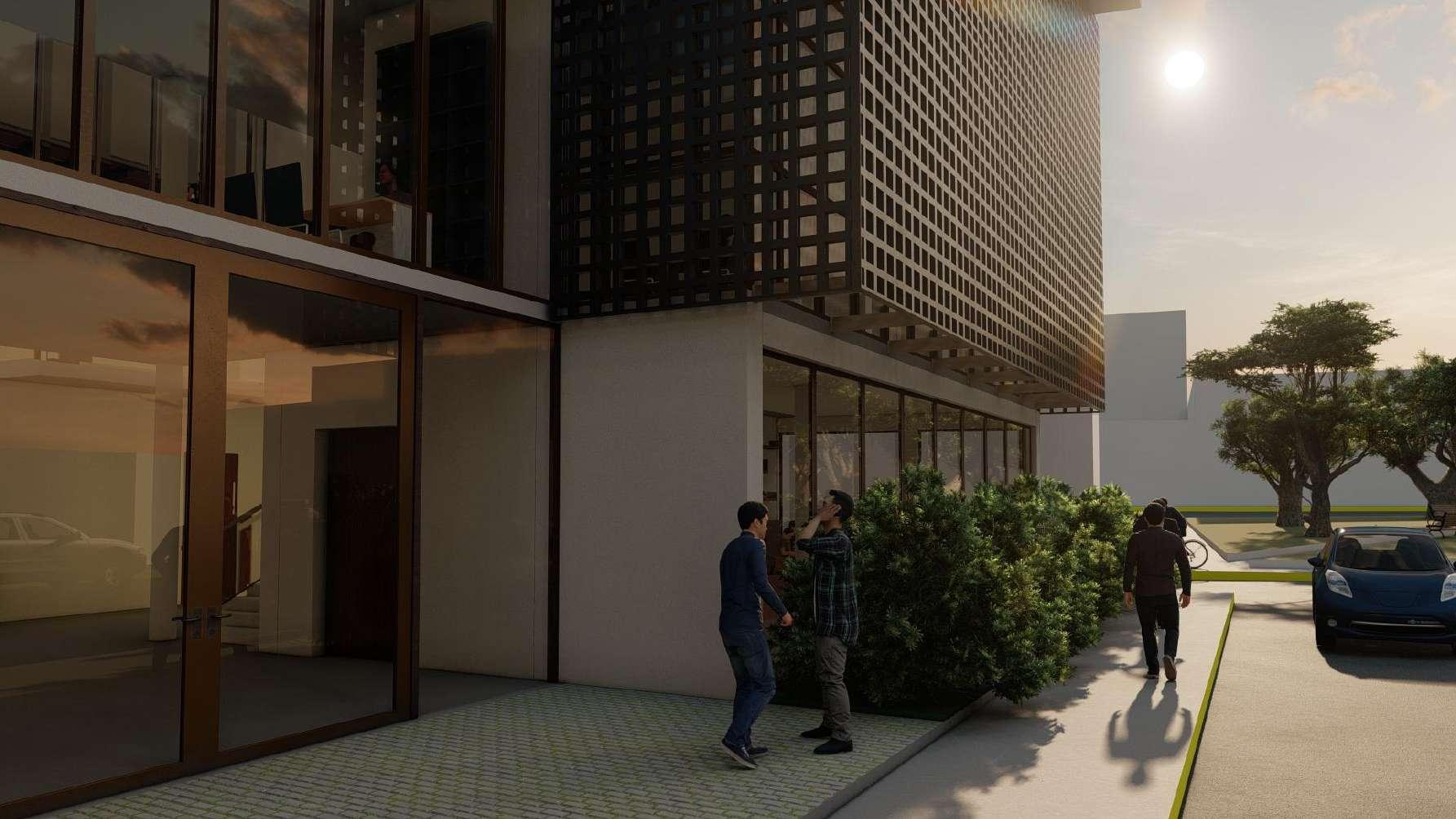

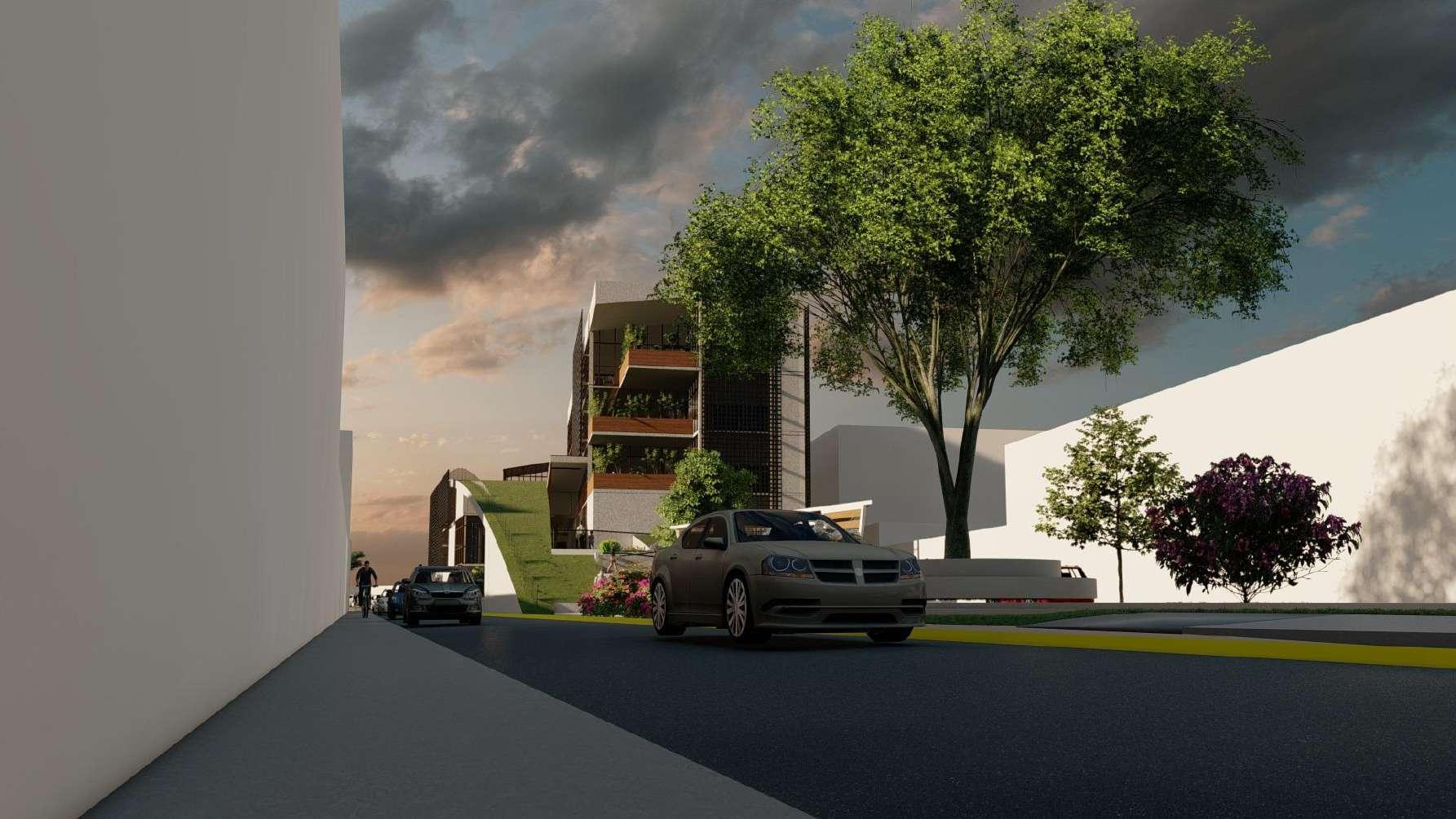

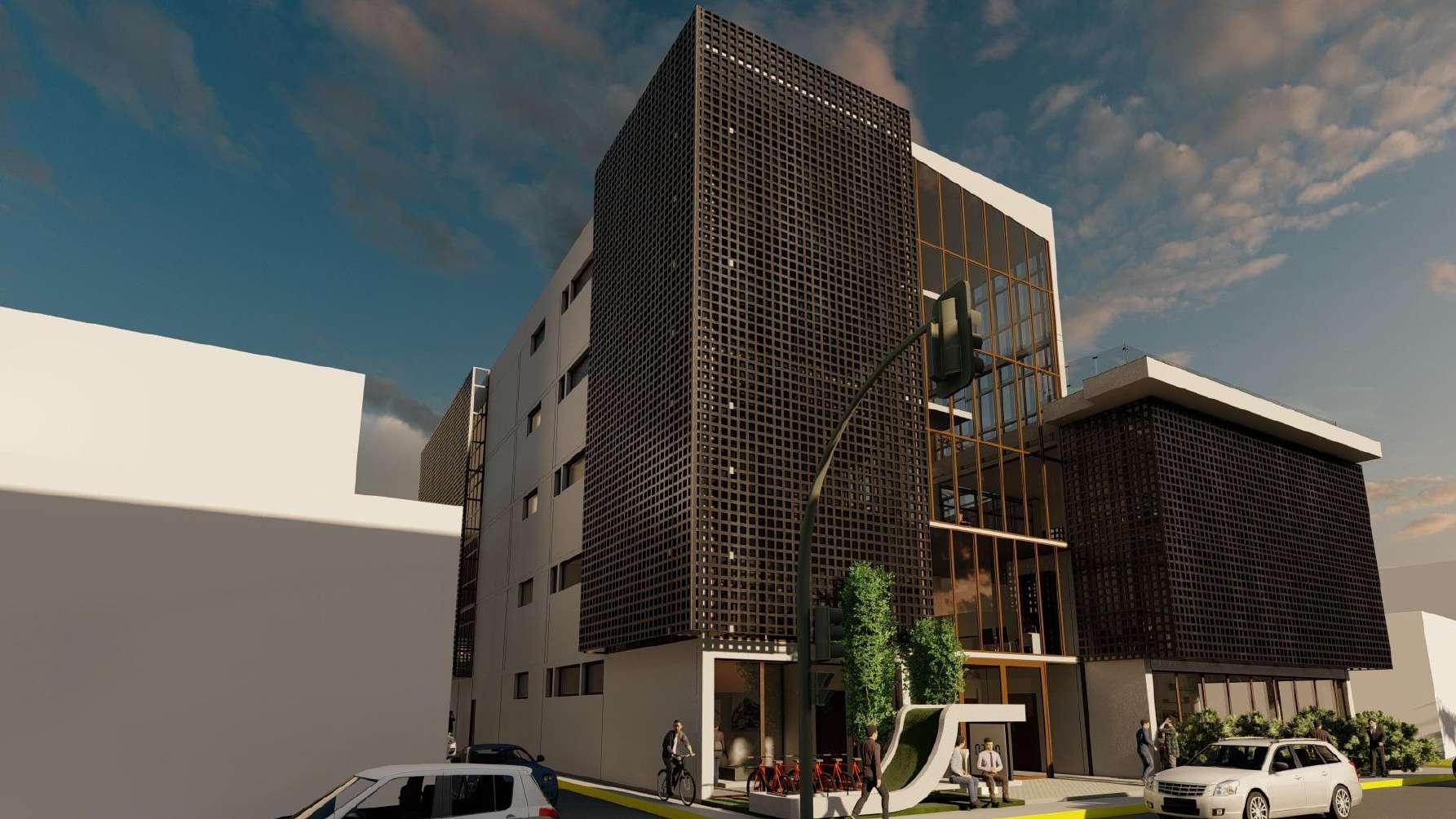

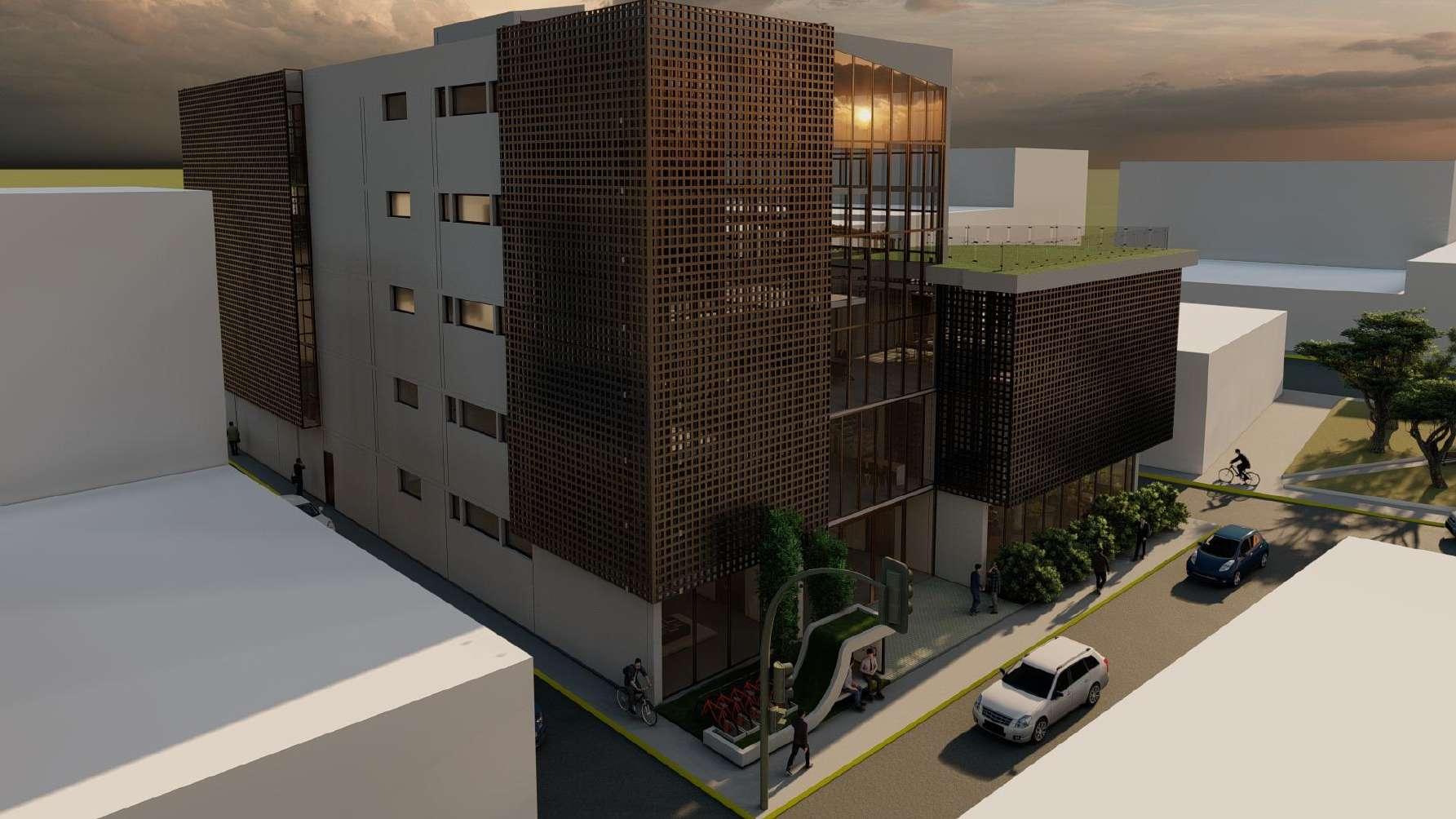

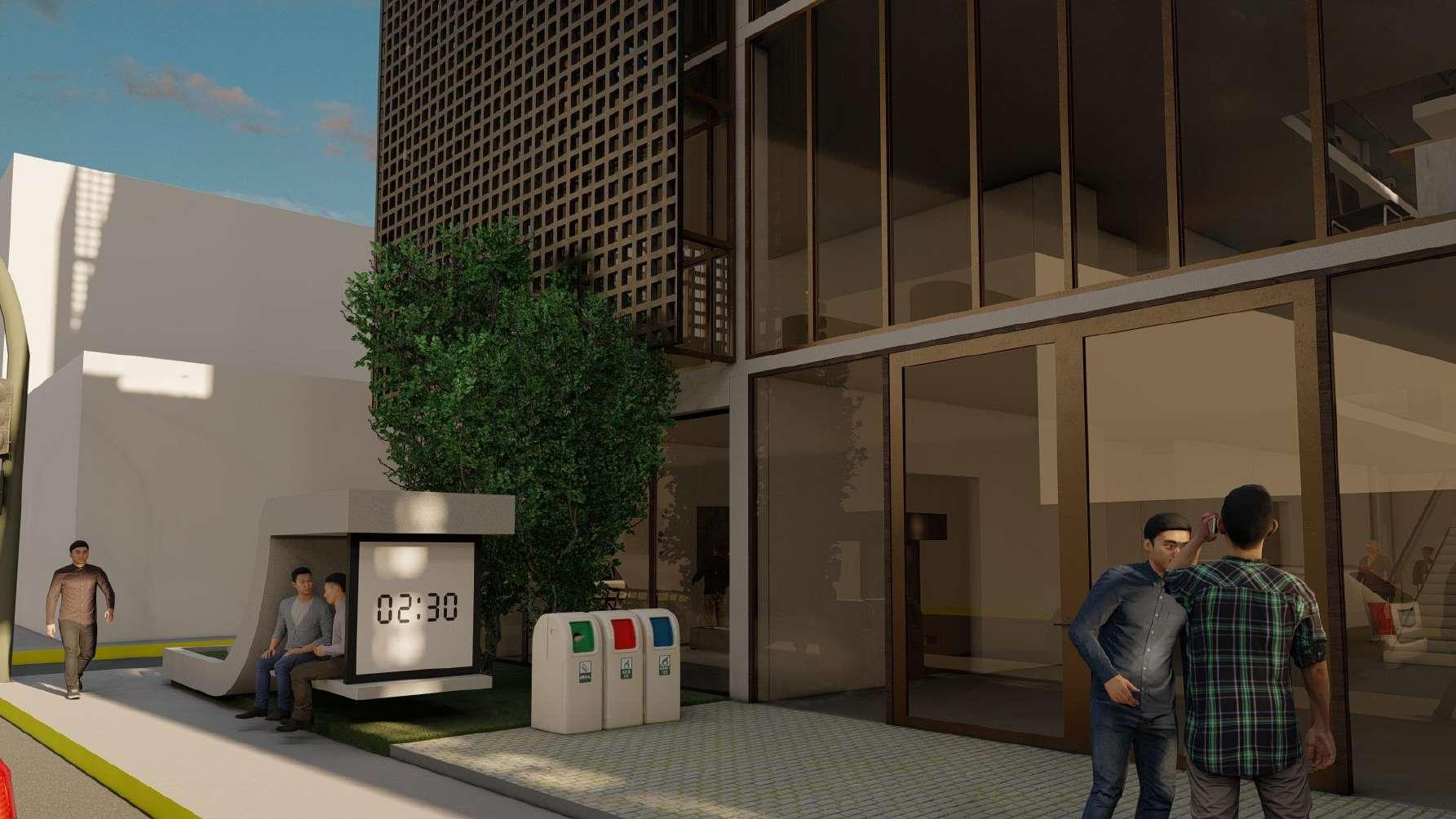

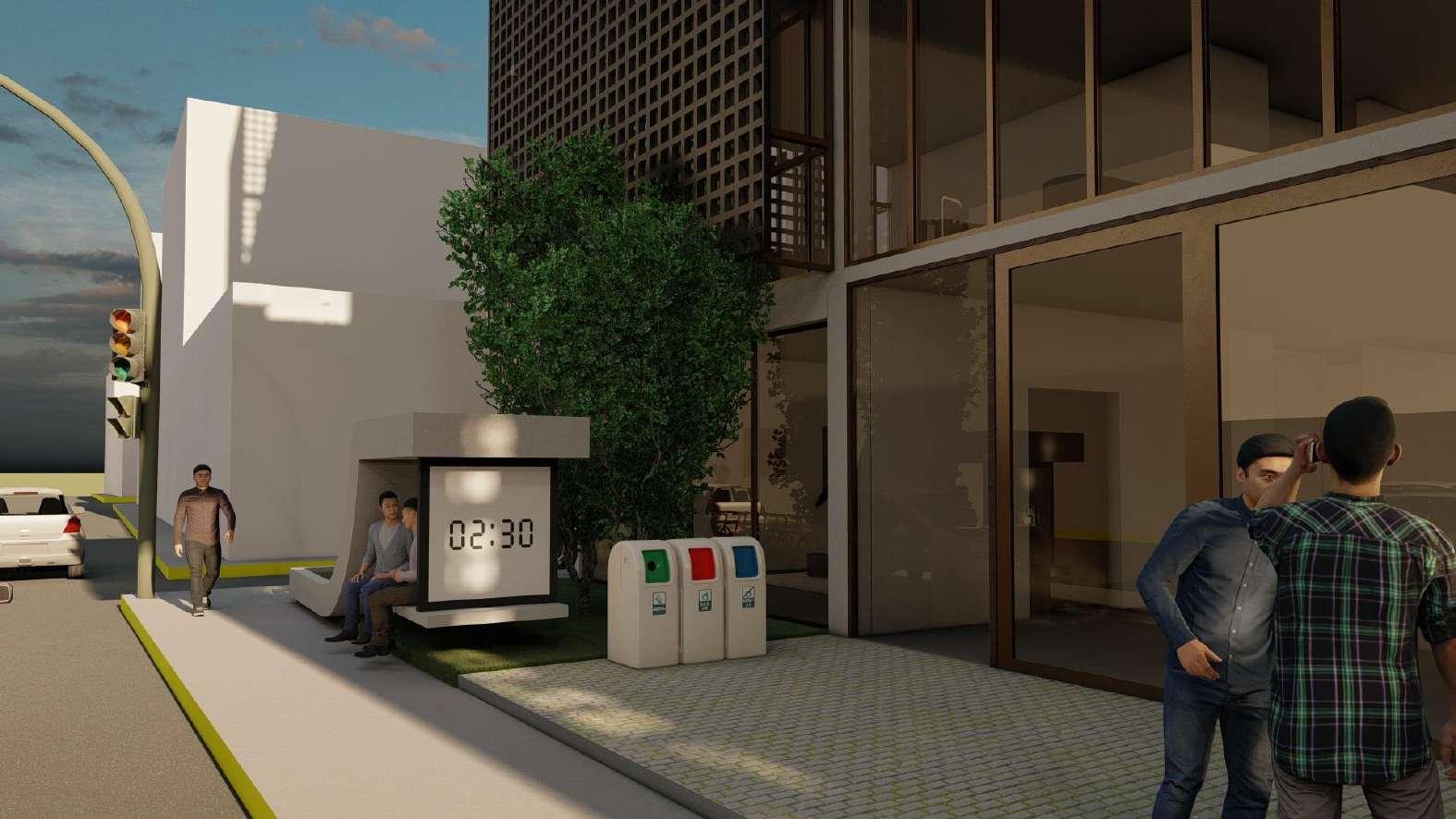

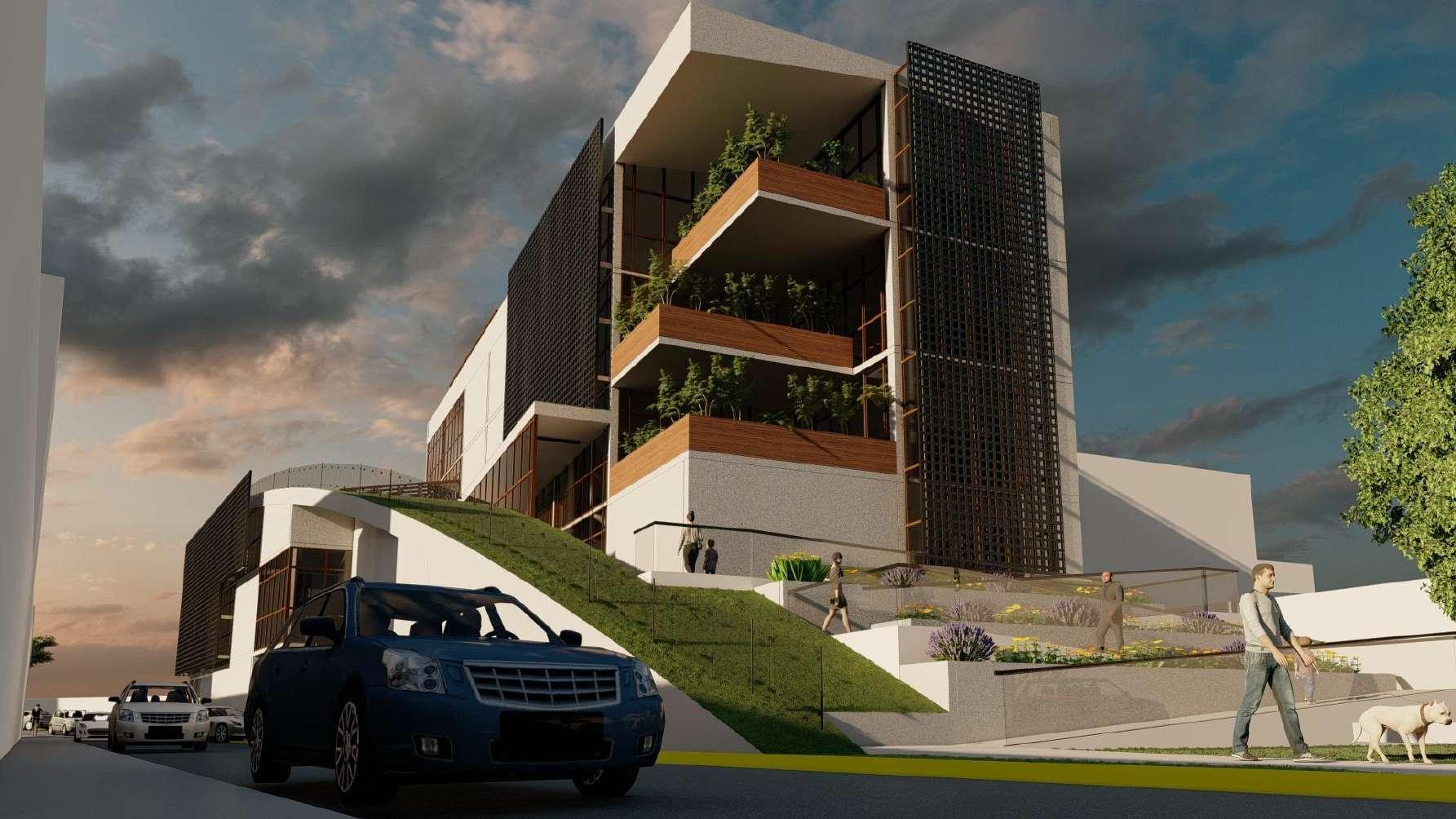

VISTA AL PARADERO Y DEPOSITO DE RESIDUOS SOLIDOS VISTA DEL INGRESO PRINCIPAL VISTA DE LA FACHADA PRINCIPAL

PLOT PLAN ESC 1 / 150

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

BIBLIOTECA METROPOLITANA MUNICIPAL

TALLER:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

FECHA:

ESCALA

LAMINA:

PLOT PLAN A-02 1/150

- SOTOMAYOR GARCIA, JOSE JEREMY 31 / 12 / 2020

PLANTA DE UBICACIÓN

ESC: 1/500

AV.28DEJULIO

CUADRO NORMATIVO

PARÁMETROS NORMATIVO PROYECTO PISOS/NIVELES

CUADRO DE ÁREAS (m2)

LAFLORIDA

ZONIFICACIÓN:

ÁREA DE ESTRUCTURACIÓN URBANA:

DEPARTAMENTO :

PROVINCIA

DISTRITO

URBANIZACIÓN

NOMBRE DE LA VÍA

N°DE INMUEBLE

MANZANA

LOTE

SUBLOTE

FIRMA DEL ADMINISTRADOR

FIRMA Y SELLO DEL PROFESIONAL: NUEVA (*) EXISTENTE DEMOLICIÓN (**) AMPLIACIÓN REMODELACIÓN (***) SUBTOTAL

: : : : : : : :

PROYECTO:

CUSCO

URB LA FLORIDA

LOS CIPRESES

WANCHAQ S/N

ZPR - 1--

BIBLIOTECA METROPOLITANA MUNICIPAL

JR.SAN S.E. AV.LOSCIPRESES PSJE. LAS DALIAS JR. GLADIOLOS JR. LOS JAZMINES jr. LOS LIRIOS jr. LOS LIRIOS AV.LASGARDENIAS CA. SIN NOMBRE ca. sin nombre PSJE. GIRASOLES psje. los sauces AV.28DEJULIO AV.LOSCIPRECES AV..LOSCIPRECES wawawasi sedacusco colegionuestra sra.defatima p.n.p. deposito mercadocentral dettio oficinapolicia detransito oficinapolicia detransito jardin sr.delosmilagros centrodesalud ttio parroquiattio mercadocentral ttio mercado mercadocentral ttio AV.28DEJULIO JR. LOS ROSALES av.28dejulio JR. 18 DE MAYO. P JR. 18 DE MAYO. P psje. los sauces AV.LOSLIBERTADORES LOZADEPORTIVA C.E.I. PROGRESO SALON COMUNAL JR. SAN PABLO CA.SINNOMBRE CA.SINNOMBRE JR. ESPINAR JR. CANAS JR. CANAS JR. CALCA JR. PEDRO JR. ACOMAYO JR. QUISPICANCHIS CA.SINNOMBRE JR. PARURO PSJE.QUILLABAMABA JR.QUILLABAMBA parquesinnombre AV.28DEJULIO AV.PERU G-11 G-12 G-09 G-14 G-08 G-05 G-19 G-17 G-16 G-02 G-01 G-20 G Q-08 Q-06 Q-05 Q-02 Q-01 Q-15 Q-16 Q A1-14 D-18 D-16 D-12 D-15 PSJE.QUILLABAMABA H1-20 H1-18 H1-18B H1-18C H1-15 H1-14 H1-12 H1-11 H1-10 H1-09 H1-07 H1-06A H1-05 H1 I1-03 I1-04 I1-21 I1-05 I1-20 I1-18 I1-15 I1-12-13 I1 J-03 J-04 J-05 J-06 J-07 J-08 J-16 J-17 J-18 J-19 J-21 J-22 B-05 B-05-B B-05A B-08 B S/N F1-07 F1-08 F1-09 F1-10-B F1-11 F1 JR. PARURO AV.PERU G1-01 G1-04 G1-05 G1-06A G1-06B G1-07 G1-08 G1-09 G1 JRCALCA AV.PERU K-09 K-08 K-06 K-04 K-03 K-02 K L-09 L-08 L-01 L-02 L-07B L-07C L-05 L-03 L P-06 Ñ-04 Ñ-05 Ñ-06 Ñ-07 Ñ-08 Ñ-10 Ñ-11 Ñ-12 Ñ-13 Ñ-14 Ñ-15 Ñ-16 Ñ-17 P-05P Ñ AV.28DEJULIO M2-01 M2-02A M2-22A AV.28DEJULIO L2-01 L2-22 AV.28DEJULIO K2-01 J2-01 J2-02 I2-01A H2-02 G2-01 LL-09 LL-05 LL-10 LL-13 LL-03 LL

L-10 L-13 L-01 L-02 L-03 L-04 L-05 L-08 L K-08 K-13 K-12 K-10 K-02 K-01 K J-09 J-10 J-11 J-12 J-01 J-02 J-04 J-05 J-06 J-07 J-08 AV.LASGARDENIAS I-11 I-12 I-14 I-15 I-05 I-02 H-10 H-11 H-12 H-13 H-01 AV.LOSPINOS AV.LOSPINOS M-24 M-26 M-23B M-12 M-15 M-17 M-19 M-04 M-07 M-10 M LAS PARQUEPALMERAS N-11A N-10 N-14 N-15 N-20 N-23 N-24 N-01B N-08 N-07 N-06 N-03 N-02 N-01 N VIRGENDE GUADALUPE Y-08 Y-07 Y-06 Y-04 AV.PERU T1-01 M-07 M-06 JR.SANSEBASTIAN M S.E.

PSJE. LAS DALIAS JR. GLADIOLOS JR. LOS JAZMINES jr. LOS LIRIOS jr. LOS LIRIOS

CA. SIN NOMBRE ca. sin nombre PSJE. GIRASOLES psje. los sauces CA. SiN NOMBRE AV.28DEJULIO AV.LOSCIPRECES AV..LOSCIPRECES PSJE. CUSCO ETERNO PSJE. DEMOCRACIA PSJE. INDOAMERICA PSJE. AMAUTA

AV.LOSCIPRESES

AV.LASGARDENIAS

wawawasi

sedacusco colegionuestra sra.defatima p.n.p. deposito mercadocentral dettio

mercadocentral ttio mercado mercadocentral ttio AV.28DEJULIO JR. LOS ROSALES av.28dejulio JR. 18 DE MAYO. P JR. 18 DE MAYO. P psje. los sauces AV.LOSLIBERTADORES AREAVERDE LOZADEPORTIVA C.E.I. PROGRESO SALON COMUNAL LOzadeportiva JR. SAN PABLO CA.SINNOMBRE CA.SINNOMBRE JR. ESPINAR JR. CALCA JR. PEDRO JR. ACOMAYO JR. QUISPICANCHIS SINNOMBRE PARURO JR.QUILLABAMBA parquesinnombre av.28dejulio AV.PERU G-11 G-12 G-10 G-13 G-09 G-14 G-08 G-15 G-07 G-06 G-05 G-04 G-19 G-18 G-17 G-16 G-03 G-02 G-01 G-22 G-21 G-20 G Y-16 Y-15 Y-14 Y-13 Y-12 Y-11 Y-10 Y-09 Y-05 Q-10 Q-09 Q-08 Q-07 Q-06 Q-05 Q-04 Q-03 Q-02 Q-01 Q-11 Q-12 Q-13 Q-14 Q-15 Q-16 Q-17 Q-18 Q-19 Q-20 Q U1-01 U1-02 U1-28 U1-03 A1-12 A1-13 A1-14 A1-16 H1-19 H1-18 H1-18B H1-18C H1-17 H1-16 H1-15 H1-14 H1-13 H1-12 H1-11 H1-10 H1-09 H1-08 H1-07 H1-06A H1 I1-06 I1-07B I1-20 I1-19 I1-07A I1-08 I1-18 I1-17 I1-16 I1-15 I1-12-13 I1-9-10 I1 J-13B J-14 J-15 B-02 B-03 B-04 B-05 B-05-B B-05A B-06 B-08 B-09 B S/N S/N F1-01-B F1-01-A F1-12-A F1-02 F1-03 F1-04 F1-05 F1-06 F1-07 F1-08 F1-09 F1-10-B F1-11 F1-10-A F1 JR. PARURO AV.PERU G1-01 G1-12 G1-11 G1-10 G1-02 G1-03 G1-04 G1-05 G1-06A G1-06B G1-07 G1-08 G1-09 G1 JRCALCA AV.PERU K-10 K-09 K-08 K-07 K-06 K-04 K-03 K-02 K-01 K L-10 L-09 L-08 L-01 L-02 L-07B L-07C L-07A L-06 L-05 L-04 L-03 L M-01 M-04 P-08 P-07 P-06 P-04 P-03 P-02 P-01 Ñ-01 Ñ-02 Ñ-03 Ñ-04 Ñ-05 Ñ-06 Ñ-07 Ñ-08 Ñ-09 Ñ-10 Ñ-11 Ñ-12 Ñ-13 Ñ-14 Ñ-15 Ñ-16 Ñ-17 P-05A P-05 P Ñ DEJULIO Q2-02 Q2-03 Q2-04 Q2-05 Q2-06 Q2-07 M2-01 M2-02A M2-02B M2-03 M2-04 M2-05 M2-06 M2-19 M2-20 M2-21 M2-22A M2-22 M2 AV.28DEJULIO L2-01 L2-02 L2-22 L2-03 L2-21 L2-04 L2-20 L2-05 L2-06 L2-19

oficinapolicia detransito oficinapolicia detransito jardin sr.delosmilagros centrodesalud ttio parroquiattio

K2-01 K2-02 K2-03 K2-04 K2-05 K2-16 K2-17 K2-18 J2-01 J2-02 J2-03 J2-04 J2-05 J2-16 J2-17 J2-18 I2-01A I2-01B I2-02 I2-03 I2-04 I2-05 I2-20 I2-21 I2-22 H2-01 H2-02 H2-03 H2-04 H2-20 H2-21 H2-22 G2-01 G2-22 G2-03 G2-04 G2-21 LL-09 LL-08 LL-07 LL-06 LL-05 LL-10 LL-11 LL-12 LL-13 LL-14 LL-01 LL-02 LL-03 LL-04 LL FLORIDA L-10 L-10B L-11 L-12 L-13 L-14 L-15 L-01 L-02 L-03 L-04 L-05 L-06 L-07 L-08 L-09 L K-09 K-09B K-08 K-07 K-06 K-13 K-12 K-11 K-10 K-05 K-14 K-04 K-03 K-02 K-01 K J-09 J-10 J-11 J-12 J-13 J-14 J-01 J-02 J-03 J-04 J-05 J-06 J-07 J-08 AV.LASGARDENIAS J I-10 I-11 I-12 I-13 I-14 I-15 I-06 I-07 I-08 I-09 I-05 I-04 I-03 I-02 I-01 I H-09 H-10 H-11 H-12 H-13 H-14 H-01 H-02 H AV.LOSPINOS LOSPINOS M-24 M-25 M-26 M-01 M-02 M-23B M-23 M-22 M-14 M-13 M-12 M-11A M-15 M-16 M-17 M-18 M-19 M-20 M-21 M-03 M-04 M-05 M-06 M-07 M-08 M-09 M-10 M LAS PARQUEPALMERAS N-13 N-12 N-11A N-10 N-14 N-09 N-15 N-16 N-17 N-18 N-19 N-20 N-21 N-22 N-23 N-24 N-01B N-08 N-07 N-06 N-05 N-04 N-03 N-02 N-11 N-01 N SUB ESTACION AV.LOSLIBERTADORES CA. SIN NOMBRE CA. MANUEL GONZALES PRADA PsJE. AMAZONAS AV.PERU C.E.I JR. CHUMBIVILCAS URB.TTIONORTE Y-17 Y-18 Y-19 Y-20 Y-21 Y-22 Y-26 Y-25 Y-24 Y-23 Y-27 Y-03 Y-02 Y-01 Y Z-17 Z-16 Z-15 Z-14 Z-13 Z-12 Z-11 Z-10 Z-09 Z-08 Z-07 Z-06 Z-05 Z-04 Z-03 Z R-10 R-09 R-08 R-07 R-06 R-05 R-11 R-12 R-13 R-14 R-15 R-16 R-04 R-03 R-02 R-01 R-17 R-18 R-19 R-20 R J-12 J-13A N-12 N-02 N-03 N-04 N-06 N-11 N-10 N-08 N-07 N M-08 M-05 JR. CHUMBIVILCAS

ÁREA PARCEAL ÁREA TECHADA TOTAL ÁREA DEL TERRENO ÁREA LIBRE ( ) %

U-01 ESQUEMA DE LOCALIZACIÓM

PLANO: ESCALA: FECHA: LÁMINA:

UBICACIÓN INDICADA 31/12/2020 USOS DENSIDAD NETA COEFICIENTE DE EDIFICACIÓN % ÁREA LIBRE ALTURA MÁXIMA FRONTAL LATERAL POSTERIOR RETIRO MÍNIMO ALINEAMIENTO FACHADA ÁREA DE LOTE NORMATIVO FRENTE MÍNIMO NORMATIVO N°DE ESTACIONAMIENTO 19 25 ZONA DE RECREACIÓN BARRIAL 2250 Hab/Ha 4 9 30% 7 PISOS 2 506 ml 480 m2 3 5 1886 63 60 % 55% 7 PISOS EDUCACIÓN - BIBLIOTECA 1 30 m2 65 00 m2 PRIMER NIVEL SEGUNDO NIVEL SÓTANO -1 TERCER NIVEL CUARTO NIVEL QUINTO NIVEL 1287 84 m2 1016 20 m2 868 36 m2 821 53 m2 553 90 m2 542 41 m2 6 00 250 Hab/Ha 1886 63 m2 6 ml -MINISTERIO DE CULTURA OBREGÓN CARPIO, ALEXIA MERCEDES SOTOMAYOR GARCÍA, JOSÉ JEREMY CUBA MACHACA, DARIELA JIMENA 1143 90 m2------------------------553 87

BIBLIOTECA METROPOLITANA MUNICIPAL

PLANOS DE PLANTA A-04

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

BIBLIOTECA METROPOLITANA MUNICIPAL ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA, JOSE JEREMY 31 / 12 / 2020

FECHA:

ESCALA

LAMINA:

TALLER: INSTALACIONES SANITARIAS PANELDE CONTROL CONTROL ELECTROBOMBAS TABLERO TANQUES AGUA CONTROLPANEL040450-056,00 0,30 3,70 0,30 2,98 0,15 2,87 0,20 4,60 0,30 2,60 0,30 5,93 0,30 5,69 0,30 5,48 0,30 6,00 7,77 6,00 5,78 6,00 7,58 6,31 0,30 5,48 0,30 5,70 0,30 7,28 0,30 5,71 0,30 6,00 6,00 6,00 17,70 -2,60 -2,60 -2,60 -2,60 -2,60 -2,60 -2,60 -2,60 -2,60 -2,60 -2,60 -2,60 ESTACIONAMIENTOS INSTALACIONES ELECTRICAS DE SISTEMAS INSTALACIONES CONTRA INCENDIOS ALMACEN GENERAL ALMACEN DE LIBROS ALMACEN DE MATERIALES EQUIPO DEPOSITO DE FONDO PATRIMONIAL CONTROL Y RECEPCION CARGA DESCARGA INSTALACIONES ASCENSOR 15% -05-04 -04-05 6,00 6,00 6,00 6,00 6,00 6,00 5,76 0,30 5,76 0,30 5,76 0,30 5,95 0,30 6,00 6,00 6,00 6,00 H PERS LIMP Y RES 1 1 2 2 4 4 F F E E C C B B A A 3 3 G G H H D D A A B B C C D D L-03 SOTANO ESC 1 / 100 PLANO DE PLANTA SOTANO A-05 1/100 CUADRO DE VANOS - PUERTAS PISO ID ANCHO ALTURA ALF PLANTA ELEVACION CANT PRIMER NIVEL -01 -02 -04 -05 -06 70 80 00 50 00 50 50 50 50 00 00 00 00 00 00 11

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

BIBLIOTECA METROPOLITANA MUNICIPAL ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA, JOSE JEREMY 31 / 12 / 2020 FECHA:

ESCALA

LAMINA:

TALLER:-06 V-05-- 500540--0540V-05---04 ALF-01 R R -05 0,30 3,09 4,20 0,30 11,81 7,59 12,11 6,00 6,00 0,30 5,92 0,30 2,70 0,30 2,70 0,30 1,80 0,20 2,60 0,20 2,70 0,20 2,07 0,20 0,60 0,15 2,08 0,20 2,59 0,15 1,96 0,30 1,40 1,40 1,40 1,53 0,30 6,22 3,30 3,00 1,80 2,80 3,10 2,07 3,23 2,59 0,15 1,96 0,30 6,03 5,70 0,30 5,70 0,30 5,43 5,70 11,73 5,85 6,00 6,00 5,45 0,30 5,93 0,30 6,00 12,00 6,00 0,07 6,00 6,00 6,00 ±0,00 ±0,00 ±0,00 ±0,00 ±0,00 ±0,00 ±0,00 ±0,00 ±0,00 ±0,00 ±0,00 ±0,00 ±0,00 ±0,00 ±0,00 ±0,00 Panel acordeon division acustica plegable Puerta levadiza de garaje Porcelanato esmaltado valls beige mate 90 90cm Porcelanato esmaltado valls beige mate 90x90cm Piso laminado mm KITCHEN ENCUADERNACION REFACCION 15% KITCHEN HALL DE ESPERA ADMISION DUCTO 09% 09% 09% 09% AV.LOSCIPRESES

LOS CIPRESES AV. LOS CIPRESES PASAJE LOS SAUCES ELEVACION OESTE ELEVACION ESTE ELEVACIONNORTE ELEVACION SUR-01 -01--02-02 P-04 - 5004 50 -05 -02--02 -02 -05-0858 -07 ALF-05-05--Detalle 6,00 6,00 6,00 6,00 6,00 6,00 5,20 2,98 12,40 6,00 2,32 0,30 2,58 0,20 2,78 0,30 2,90 0,20 8,69 0,30 6,00 0,30 6,00 6,00 6,00 6,00 Piso de ceramico gris marmolizado 30x30 cm Paradero con cubierta verde SALA DE EXHIBICION CAMARAS DE VIGILANCIA Y CONTROL S H VARONES TOPICO CATALOG S H MUJERES S H PERS VESTUARIO MUJERES VESTUARIO VARONES S H BOOK-CAFE ATENCION SALA DE USOS MULTIPLES CODIFICA LIMP Y RES SALA DE USOS MULTIPLES 1 1 2 2 4 4 F F E E C C B B A A 3 3 G G H H D D A A B B C C D D L-04 PRIMER NIVEL ESC 1 / 50 PLANO DE PLANTA 1º NIVEL A-06 1/50 CUADRO DE VANOS - PUERTAS PISO ID ANCHO ALTURA ALF PLANTA ELEVACION CANT PRIMER NIVEL -01 -02 -04 -05 -06 70 80 00 50 00 50 50 50 50 00 00 00 00 00 00 11 CUADRO DE VANOS - VENTANAS PISO ID ANCHO ALTURA ALF PLANTA ELEVACION CANT PRIMER NIVEL -01 -02 -03 -04 -05 -06 -07 -08 -09 -10 -11 96 59 80 07 40 50 97 58 61 64 00 00 00 00 00 10 10 10 10 10 00 00 40 40 40 40 00 00 00 00 00 40 40 14

AV.LOSCIPRESES AV.

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

BIBLIOTECA METROPOLITANA MUNICIPAL ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA, JOSE JEREMY 31 /

ESCALA

LAMINA:

FECHA: TALLER: V-040,30 5,70 0,30 7,29 0,30 2,65 0,20 2,85 0,30 2,70 0,30 6,00 6,00 6,00 10,04 1,63 0,30 6,00 10,04 7,93 6,00 6,00 5,85 0,30 5,48 0,30 5,92 0,30 5,70 0,30 2,60 0,30 2,81 0,29 1,50 0,20 2,07 0,20 0,60 0,15 2,08 0,20 2,59 0,15 1,96 0,30 5,73 0,30 5,86 6,00 12,12 6,00 6,00 6,00 20,90 5,10 2,07 0,80 2,43 2,59 0,15 1,96 0,30 5,73 0,30 0,30 5,69 0,30 5,70 0,30 2,30 0,30 6,00 6,00 2,32 0,30 3,72 0,30 1,68 0,30 5,70 0,30 5,70 0,30 5,73 0,30 +3,60 +3,60 +3,60 +3,60 +3,60 +3,60 +3,60 +3,60 +3,60 +3,62 +3,60 +3,60 +3,60 +3,60 ELEVACION OESTE ELEVACION ESTE

ELEVACION SUR Proyeccion de cubierta verde Celosia de acero inoxidable Celosia de acero inoxidable Muro plegable Piso parquet capirona 0 4 22 x1 0 cm Piso parquet capirona 0 4 22 x1 0 cm Piso parquet capirona 0 4x22 cm Piso parquet capirona 0 4 22 1 0 cm Piso parquet capirona 0 4 22 x1 0 cm Puerta de ingreso segundo nivel ZONA DE LECTURA PARA NIÑOS ESPACIO DE OCIO BASURA 09% 09% 09% 09% 1 1 2 2 4 4 F F E E C C B B A A 3 3 G G H H D D03 90 P- 50--05-01 -10 -02 -02 -02-04 -04-03 -04 -02 ALF MOB-026,00 6,00 6,00 6,00 Piso de eramico gris marmolizado 30 30 cm ESTANTERIA LUDOTECA TALLER MULTIFUNCIONAL SALA AUDIOVISUAL SUB-DIREC DE INVESTI LOGISTICA CONTA Y REC HUMANOS SECRETARIA SALA DE ESPERA SALA DE JUNTAS JEFATURA ALMACEN TALLER MULTIFUNCIONAL S H VARONES S H MUJERES LIMP Y RES S H PERS A A B B C C D D L-05 SEGUNDO NIVEL ESC 1 / 50 PLANO DE PLANTA 2º NIVEL A-07 1/50 CUADRO DE VANOS - PUERTAS PISO ID ANCHO ALTURA ALF PLANTA ELEVACION CANT SEGUNDO NIVEL -01 -02 -03 -04 -05 70 80 90 00 50 50 50 50 50 50 00 00 00 00 00 1 4 5 4 2 CUADRO DE VANOS - VENTANAS PISO ID ANCHO ALTURA ALF PLANTA ELEVACION CANT SEGUNDO NIVEL V-01 V-02 V-03 V-04 V-10 V-11 96 59 80 07 64 00 00 00 00 00 00 00 2 40 2 40 2 40 2 40 2 40 2 40 1 1 1 1 1 1

12 / 2020

ELEVACIONNORTE

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

ELEVACIONNORTE

PROYECTO:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

BIBLIOTECA METROPOLITANA MUNICIPAL ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA, JOSE JEREMY 31 / 12 / 2020

FECHA:

ESCALA

LAMINA:

TALLER: P50V-04 MOB-04 MOB-04 Detalle ELEVACION OESTE ELEVACION ESTE

ELEVACION SUR 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 5,85 6,00 6,00 12,34 7,34 0,30 5,70 0,30 19,68 6,30 0,30 5,72 0,30 1,96 0,15 2,59 0,20 0,80 0,30 0,98 0,15 0,60 0,20 2,07 0,20 1,50 0,30 5,70 0,30 5,70 0,30 5,92 0,30 5,48 0,30 2,30 0,30 5,71 0,30 5,69 0,30 6,00 0,30 5,70 0,30 5,70 6,00 12,00 +7,20 +7,20 +7,20 +7,20 +7,20 +7,20 +7,20 +7,20 +7,20 +7,20 +7,20 +7,20 +7,20 Proyeccion de cubierta verde Celosia de acero inoxidable Celosia de acero inoxidable Cubierta verde inclinada segundo nivel ESPACIO DE OCIO TERRAZA BASURA 1 1 2 2 4 4 F F E E C C B B A A 3 3 G G H H D D-02 -05-01ALF -02 -03ALF -10 -02 -02 -022,22 0,30 5,70 0,30 5,70 0,30 5,65 0,30 6,00 0,30 6,00 6,00 6,00 6,00 A A B B C C D D Piso de eramico gris marmolizado 30 30 cm SALA DE DECTURA PARA ADULTOS YADULTOS MAYORES ESTANTERIA DEPÓSITO DE HEMEROTECA DEPÓSITO DE MEDIATECA DEPÓSITO DE VIDEOS PLANOS HEMEROTECA MEDIATECA VIDEOTECA CONTROL ALMACEN S H VARONES S H MUJERES LIMP Y RES S H PERS L-06 TERCER NIVEL ESC 1 / 50 PLANO DE PLANTA 3º NIVEL A-08 1/50 CUADRO DE VANOS - PUERTAS PISO ID ANCHO ALTURA ALF PLANTA ELEVACION CANT TERCER NIVEL -01 -02 -04 -05 70 80 00 50 50 50 50 50 00 00 00 00 1 8 2 2 CUADRO DE VANOS - VENTANAS PISO ID ANCHO ALTURA ALF PLANTA ELEVACION CANT TERCER NIVEL V-01 V-02 V-03 V-04 V-10 V-11 96 59 80 07 64 00 00 00 00 00 00 00 2 40 2 40 2 40 2 40 2 40 2 40 1 1 1 1 1 1

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

BIBLIOTECA METROPOLITANA MUNICIPAL ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA, JOSE JEREMY 31 / 12 / 2020

ESCALA

LAMINA:

TALLER: 24 - 00Detalle MOB-04 ELEVACION OESTE ELEVACION ESTE

ELEVACION SUR 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 0,30 5,70 0,30 3,09 4,20 0,30 5,70 0,30 6,30 7,59 6,00 0,30 5,48 0,30 5,92 0,30 5,70 0,30 5,70 0,30 1,70 2,07 0,20 0,60 0,15 0,98 1,10 0,20 2,59 0,15 1,96 0,30 5,72 0,30 6,01 0,30 5,69 0,30 0,30 1,76 3,94 0,30 5,70 0,30 5,70 0,30 5,85 6,00 6,00 +10,80 +10,80 +10,80 +10,80 +10,80 +10,80 LECTURA ESPECIALIZADA CUBÍCULOS BÚSQUEDA DIGITAL ESPACIO DE OCIO TERRAZA BASURA--03 ALF 1 1 2 2 4 4 F F E E C C B B A A 3 3 G G H H D D A A B B C C D D-05---02-04 0,30 5,70 0,30 5,70 0,30 5,70 0,30 5,73 0,30 6,00 6,00 6,00 6,00 Ducto de iluminación Piso de eramico gris marmolizado 30 30 cm ALMACEN S H VARONES S H MUJERES LIMP Y RES S H PERS L-07 CUARTO NIVEL ESC 1 / 50 PLANO DE PLANTA 4º NIVEL A-09 1/50 CUADRO DE VANOS - PUERTAS PISO ID ANCHO ALTURA ALF PLANTA ELEVACION CANT CUARTO NIVEL -01 -02 -04 -05 70 80 00 50 50 50 50 50 00 00 00 00 1 4 2 2 CUADRO DE VANOS - VENTANAS PISO ID ANCHO ALTURA ALF PLANTA ELEVACION CANT CUARTO NIVEL V-01 V-02 V-03 V-04 V-10 V-11 96 59 80 07 64 00 00 00 00 00 00 00 2 40 2 40 2 40 2 40 2 40 2 40 1 1 1 1 1 1

FECHA:

ELEVACIONNORTE

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

BIBLIOTECA METROPOLITANA MUNICIPAL ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA, JOSE JEREMY 31 / 12 / 2020 FECHA:

ESCALA

LAMINA:

TALLER: - 00Detalle MOB-04 Detalle ELEVACION OESTE ELEVACION ESTE

ELEVACION SUR 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 16,66 3,09 0,30 5,70 0,30 4,50 3,09 6,30 5,85 6,00 6,00 6,00 0,30 5,70 0,30 5,70 0,30 1,62 4,09 0,30 5,69 0,30 0,30 5,73 0,30 1,96 0,15 2,59 0,20 2,08 0,15 0,60 0,20 2,07 0,20 1,50 0,30 2,80 0,30 2,60 0,30 5,70 0,30 5,92 0,30 5,48 0,30 +14,40 +14,40 +14,40 +14,40 ESPACIO DE OCIO TERRAZA BASURA-03 ALF1 1 2 2 4 4 F F E E C C B B A A 3 3 G G H H D D A A B B C C D D-05---02-04 0,30 5,64 0,30 5,56 0,37 5,64 0,30 4,64 0,30 6,00 6,00 6,00 6,00 Ducto de iluminación Piso de eramico gris marmolizado 30 30 cm SALA DE LECTURA ESTANTERIA CUARTO DE TRANSFORMADORES Y BATERIAS DE PANELES SOLARES S H VARONES S H MUJERES LIMP Y RES S H PER S L-08 QUINTO NIVEL ESC 1 / 50 PLANO DE PLANTA 5º NIVEL A-10 1/50 CUADRO DE VANOS - PUERTAS PISO ID ANCHO ALTURA ALF PLANTA ELEVACION CANT QUINTO NIVEL -01 -02 -04 -05 70 80 00 50 50 50 50 50 00 00 00 00 1 4 2 2 CUADRO DE VANOS - VENTANAS PISO ID ANCHO ALTURA ALF PLANTA ELEVACION CANT QUINTO NIVEL V-01 V-02 V-03 V-04 V-10 V-11 96 59 80 07 64 00 00 00 00 00 00 00 2 40 2 40 2 40 2 40 2 40 2 40 1 1 1 1 1 1

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

PROYECTO: CONTENIDO DISEÑO IV

BIBLIOTECA METROPOLITANA MUNICIPAL

TALLER:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

BIBLIOTECA METROPOLITANA MUNICIPAL ALUMNOS

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

FECHA

- SOTOMAYOR GARCIA JOSE JEREMY 31 / 12 / 2020

- SOTOMAYOR GARCIA, JOSE JEREMY 31 / 12 / 2020

FECHA:

ESCALA

TALLER: N

LAMINA:

NTT: +19 20 Canaleta de evacuación adosada Tubo PVC de 2" Tubo PVC de 2 PENDIENTE 18% PENDIENTE 18% PENDIENTE 18% PENDIENTE 18% PENDIENTE 18% ELEVACION OESTE ELEVACION ESTE ELEVACIONNORTE ELEVACION SUR A A 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 6,00 5,85 6,00 Paneles solares fotovoltaicos Lucernario de vidrio primario 5 70m x 3 00 m x 0 70m Lucernario de vidrio primario 11 90m x 3 00 m x 0 70m 10% 10% 10% 1 1 2 2 4 4 F F E E C C B B A A 3 3 G G H H D D B B C C D D 6,00 6,00 6,00 6,00 PLANO DE TECHOS ESC 1 / 50 PLANO DE TECHOS A-11 1/50

SECCIONES A-12

BIBLIOTECA METROPOLITANA MUNICIPAL

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

BIBLIOTECA METROPOLITANA MUNICIPAL ALUMNOS

- CUBA MACHACA, DARIELA JIMENA - OBREGÓN CARPIO ALEXIA MERCEDES - SOTOMAYOR GARCIA JOSE JEREMY 31 /

ESCALA

LAMINA:

UNIVERSIDAD ANDINA DEL CUSCO

TALLER: H H G G F F E E D D C C B B A A NPT:+7.20 NPT:+7.20 NPT:+7.20 NPT:+3.60 NPT:+3.60 NPT:+3.60 NPT:0.00 NPT:0.00 NPT:0.00 NPT:0.00 NPT:+3.60 NPT:+2.10 NPT:-2.60 NPT:-2.60 NPT:-2.60 NPT:-2.60 NPT:0.00 NPT:-2.60 Barras tubulares de acero inox 1"-1 1 2"-2") 1 5mm esp) DE - BIO 04 Lucernario de vidrio primario 11 90m x 3 00m 0 70 Muro cortina con tubo cuadrado de 0 70m Viga de concreto peraltada de 0 80 m Viga de concreto peraltada de 0 80 m DE - BIO 02 Techo verde con capas granulométricas 57 80m x1 50m x 0 60m DE - BIO 02 Techo verde con capas granulométricas 57 80m x1 50m x 0 60m DE - BIO 03 Fachada doble ventilada D - D1 Celosía de acero inoxidable de 40 95m x3 40m x 0 05m Muro cortina con tubo cuadrado de 0 70m D - D2 Barandas Falso cielo raso de de PVC color blanco 2 00m x1 50m x0 05m Puerta adosada al muro cortina Viguetas de madera 0 20m x0 10m x4 50m D - D3: Cielo raso INGRESO VEHICULAR SALA DE USOS MÚLTIPLES BOOK CAFE SUB-DIRECCIÓN DE INVESTIGACION TALLER MULTIFUNCIONAL DEPÓSITO DE VIDEOS INSTALACIÓN DE ENERGÍA ALTERNATIVA INSTALACIONES ELÉCTRICAS Y DE SISTEMAS ALMACÉN DE LIBROS PLANOS MEDIATECA HEMEROTECA VIDEOTECA TALLER MULTIFUNCIONAL INGRESO SECUNDARIO ESYACIONAMIENTOS CUBIERTAS PRIMER NIVEL SEGUNDO NIVEL TERCER NIVEL SÓTANO

ESC: 1/50

A-13

12 / 2020 FECHA:

SECCIÓN A - A

1/50

SECCIÓN B - B

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

CONTENIDO: DISEÑO IV

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

BIBLIOTECA METROPOLITANA MUNICIPAL ALUMNOS

- ARQ BUENO DE OLARTE ANTONIO JORGE

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA JOSE JEREMY

DOCENTES LAMINA:

/ 2020

ESCALA

FECHA: TALLER: E E G G H H F F D D 3.10 0.30 0.20 3.10 0.30 0.20 3.10 0.30 0.20 3.10 0.30 0.20 3.40 0.45 0.40 0.55 3.10 0.50 3.10 0.50 3.10 0.50 3.10 0.50 3.40 1.40 NPT: 0.00 NPT:-2.60 NPT: +3.60 NPT: +7.20 NPT: +10.80 NPT: +14.40 NPT: +7.20 NPT: +7.20 NPT: +7.20 NPT: +3.60 NPT: +3.60 NPT: +3.60 NPT: +3.60 NPT: 0.00 NPT: 0.00 NPT: 0.00 NPT: 0.00 NPT:-2.60 NPT:-2.60 NPT:-2.60 NPT: +10.80 NPT: +10.80 NPT: +14.40 NPT: +14.40 NPT: +1.95 NPT: +5.40 NPT: +9.00 NPT: +12.60 NPT: +0.45 DE - BIO 04 Lucernario de vidrio primario 11 90m x 3 00m x 0 70 Muro cortina con tubo cuadrado de 0 70m Paneles solares fotovoltaicos de 3 00m x1 65m x0 05m DE - BIO 01 Paneles solares fotovoltaicos D - D1 Celosía de acero inoxidable de 40 95m x3 40m 0 05m Canaleta de acero inoxdiable de 11 75m x0 30m x0 20m Canaleta de acero inoxdiable de 11 75m x0 30m x0 20m Falso cielo raso de de PVC color blanco 2 00m 1 50m x0 05m Falso cielo raso de de PVC color blanco 2 00m x1 50m x0 05m Falso cielo raso de de PVC color blanco 2 00m x1 50m 0 05m Viguetas de madera 0 20m x0 10m x4 50m D - D4 Escaleras D - D4 Escaleras D - D4 Escaleras D - D2 Barandas D - D3 Cielo raso D - D3 Cielo raso D - D3 Cielo raso D - D3 Cielo raso D - D1 Celosía de acero inoxidable de 40 95m x3 40m x 0 05m VESTIBULO DISTRIBUIDOR VESTIBULO DISTRIBUIDOR VESTIBULO DISTRIBUIDOR VESTIBULO DISTRIBUIDOR VESTIBULO DISTRIBUIDOR HALL PRINCIPAL INGRESO A ÁREA PRIVADA + CONTROL INGRESO PRINCIPAL PARADERO ESPACIO DE OCIO ESPACIO DE OCIO ESPACIO DE OCIO ESPACIO DE OCIO SALA DE LECTURA LECTURA ESPECIALIZADA SALA DE LECTURA PARA ADULTOS Y ADULTOS MAYORES ESTANTERIA LUDOTECA TERRAZA TERRAZA TERRAZA SALA AUDIOVISUAL TÓPICO ESTACIONAMIENTO GENERAL ALMACENES NÚCLEO DE ASCENSORES CUBIERTAS PRIMER NIVEL SEGUNDO NIVEL TERCER NIVEL CUARTO NIVEL QUINTO NIVEL SEXTO NIVEL SÓTANO C C B B A A Jardineras con capas granulométricas 57 80m x1 50m x 0 60m Viguetas de madera 0 20m 0 10m x4 50m 1/50 A-14

ESC: 1/50

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

BIBLIOTECA METROPOLITANA MUNICIPAL ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA JOSE JEREMY 31 / 12 / 2020

ESCALA

LAMINA:

FECHA: TALLER: 1 1 4 4 2 2 3 3 3.40 0.20 3.10 0.30 0.20 3.10 0.30 0.20 3.10 0.30 0.20 3.45 0.35 1.00 3.60 3.60 3.60 3.60 3.45 1.35 NPT: 0.00 NPT: 0.00 NPT: 0.00 NPT: 0.00 NPT: +3.60 NPT: +3.60 NPT: +3.60 NPT: +3.60 NPT: +1.50 NPT:-2.60 NPT:-2.60 NPT: +7.20 NPT: +7.20 NPT: +7.20 NPT: +11.50 NPT: +10.80 NPT: +10.80 NPT: +14.40 NPT: +14.40 D - D1: Celosía de acero inoxidable de 40 95m x3 40m x 0 05m DE - BIO 03 40 95m 3 40m x 0 05m DE - BIO 04 Lucernario de vidrio primario 11 90m x 3 00m x 0 70m Lucernario de vidrio primario 5 70m x 3 00m x 0 70m Muro cortina con tubo cuadrado de 0 70m Muro cortina con tubo cuadrado de 0 70m Falso cielo raso de de PVC color blanco 2 00m x1 50m x0 05m Viguetas de madera 0 20m x0 10m x4 50m D - D2 Barandas D - D2 Barandas D - D2 Barandas D - D3 Cielo raso D - D3 Cielo raso D - D1 Celosía de acero inoxidable de 40 95m x3 40m x 0 05m DE - BIO 03 40 95m x3 40m x 0 05m DE - BIO 03 40 95m x3 40m x 0 05m Falso cielo raso de de PVC color blanco 2 00m x1 50m x0 05m ESPACIO DE OCIO ESPACIO DE OCIO ESPACIO DE OCIO ESPACIO DE OCIO SALA DE EXHIBICIÓN INGRESO A ÁREA PRIVADA + CONTROL CIRCULACIÓN VERTICAL PRIVADA CIRCULACIÓN VERTICAL PRIVADA CIRCULACIÓN VERTICAL PRIVADA CIRCULACIÓN VERTICAL PRIVADA HEMEROTECA VIDEOTECA, MEDIATECA ATENCIÓN MÁS KITCHENETTE HALL DISTRIBUIDOR PÚBLICO SALA DE JUNTAS ALMACÉN DE MATERIALES Y EQUIPO PASILLO CARGA Y DESCARGA CUBIERTAS PRIMER NIVEL SEGUNDO NIVEL TERCER NIVEL CUARTO NIVEL QUINTO NIVEL SÓTANO 1/50 A-15 SECCIÓN

ESC: 1/50

C - C

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

CONTENIDO: DISEÑO IV

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

BIBLIOTECA METROPOLITANA MUNICIPAL ALUMNOS

- ARQ BUENO DE OLARTE ANTONIO JORGE

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA JOSE JEREMY 31 / 12 / 2020

DOCENTES LAMINA:

ESCALA

FECHA: TALLER: 2 2 4 4 3 3 1 1 3.10 0.30 0.20 3.10 0.30 0.20 3.10 0.30 0.20 3.10 0.30 0.20 3.10 0.70 1.00 3.60 3.60 3.60 3.60 3.10 1.70 NPT: 0.00 NPT: +3.60 NPT:-2.60 NPT: +7.20 NPT: +10.80 NPT: +14.40 NPT: +14.40 NPT: +10.80 NPT: +5.40 NPT: +9.00 NPT: +12.60 NPT: +1.95 NPT: +3.60 NPT: +7.20 NPT: 0.00 NPT:-2.60 NPT:-2.60 NPT: 0.00 NPT: +3.60 NPT: +3.60 NPT: +7.20 NPT: +10.80 NPT: +7.20 NPT: +3.60 NPT: +10.80 NPT: +14.40 D - D1 Celosía de acero inoxidable de 40 95m x3 40m x 0 05m DE - BIO 03 40 95m x3 40m x 0 05m DE - BIO 03 40 95m x3 40m x 0 05m DE - BIO 04 Lucernario de vidrio primario 11 90m x 3 00m x 0 70m Muro cortina con tubo cuadrado de 0 70m D - D2 Barandas D - D2 Barandas D - D2 Barandas DE - BIO 03 40 95m x3 40m x 0 05m D - D1 Celosía de acero inoxidable de 40 95m x3 40m x 0 05m D - D2 Barandas D - D2 Barandas D - D4 Escaleras D - D4 Escaleras DE - BIO 02 Techo verde con capas granulométricas 57 80m x1 50m x 0 60m CUBIERTAS PRIMER NIVEL SEGUNDO NIVEL TERCER NIVEL CUARTO NIVEL QUINTO NIVEL SÓTANO CIRCULACIÓN VERTICAL PRIVADA CIRCULACIÓN VERTICAL PRIVADA CIRCULACIÓN VERTICAL PRIVADA CIRCULACIÓN VERTICAL DE SERVICIO CIRCULACIÓN VERTICAL DE SERVICIO CIRCULACIÓN VERTICAL DE SERVICIO CIRCULACIÓN VERTICAL DE SERVICIO CIRCULACIÓN VERTICAL DE SERVICIO CIRCULACIÓN VERTICAL DE SERVICIO CIRCULACIÓN VERTICAL PRIVADA SALÓN DE USOS MÚLTIPLES TALLERES MULTIFUNCIONALES LECTURA DE PLANOS CIRCULACIÓN VEHICULAR INSTALACIONES SANITARIAS 1/50 A-16

ESC: 1/50

SECCIÓN D - D

ELEVACIONES A-17

BIBLIOTECA METROPOLITANA MUNICIPAL

ELEVACION NORTE ESC: 1/50

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

BIBLIOTECA METROPOLITANA MUNICIPAL

CONTENIDO: DISEÑO IV

TALLER:

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

FECHA:

ESCALA

ELEVACION 1:50

- SOTOMAYOR GARCIA, JOSE JEREMY 31 / 12 / 2020

LAMINA:

5.85 6.00 5.05 7.06 5.94 5.97 6.01 PRIMER NIVEL - NPT +00 00 SEGUNDO NIVEL - NPT + 3 60 TERCER NIVEL - NPT +7 20 CUARTO NIVEL - NPT 10 80 QUINTO NIVEL - NPT +14 40 TECHOS - NPT +18 00 NTT + 21 25 F E C B A G H D

A - 18

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

DOCENTES

PROYECTO: CONTENIDO: DISEÑO IV - ARQ CASAPINO ESPINOZA CARLOS ALBERTO - ARQ BUENO DE OLARTE ANTONIO JORGE

- CUBA MACHACA, DARIELA JIMENA

OBREGÓN CARPIO ALEXIA MERCEDES

SOTOMAYOR GARCIA, JOSE JEREMY

ESCALA

LAMINA:

ALUMNOS

TALLER: 5.85 6.00 5.05 7.06 5.94 5.97 6.01 PRIMER NIVEL - NPT 00 00 SEGUNDO NIVEL - NPT 60 TERCER NIVEL - NPT 7 20 CUARTO NIVEL - NPT +10 80 QUINTO NIVEL - NPT 14 40 TECHOS - NPT 18 00 NTT + 21 25 F E C B A G H D ELEVACION 1:50 A - 19

BIBLIOTECA METROPOLITANA MUNICIPAL

/ 2020 FECHA:

ELEVACION SUR ESC: 1/50

ELEVACION ESTE ESC: 1/50

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

BIBLIOTECA METROPOLITANA MUNICIPAL

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA, JOSE JEREMY 31 / 12 / 2020

FECHA:

ESCALA

1:50

LAMINA:

2 1 3 4 6.74 6.00 7.59 PRIMER NIVEL - NPT +00 00 SEGUNDO NIVEL - NPT + 60 TERCER NIVEL - NPT + 20 CUARTO NIVEL - NPT 10 80 QUINTO NIVEL - NPT +14 40 TECHOS - NPT +18 00 NTT + 21 25 ELEVACION

A - 20

TALLER:

ELEVACION OESTE ESC: 1/50

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

BIBLIOTECA METROPOLITANA MUNICIPAL

CONTENIDO: DISEÑO IV

TALLER:

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA, JOSE JEREMY 31 / 12 / 2020

FECHA:

ESCALA

LAMINA:

2 3 4 7.59 6.00 PRIMER NIVEL - NPT 00 00 SEGUNDO NIVEL - NPT + 60 TERCER NIVEL - NPT 7 20 CUARTO NIVEL - NPT +10 80 QUINTO NIVEL - NPT 14 40 TECHOS - NPT 18 00 NTT + 21 25 ELEVACION

A - 21

1:50

ACABADOS A-22

BIBLIOTECA METROPOLITANA MUNICIPAL

CUADRO DE ACABADOS : BIBLIOTECA METROPOLITANA MUNICIPAL

CUARTO NIVEL

TERCER NIVEL

Logistica

Sala de Juntas

Taller Multifuncional

Zona de Lectura de Niños

Sala Audiovisual de Niños

Estanteria para Niños

Ludoteca Limpieza y Residuos

S.H: Discapacitados Mixto

S.H. Mixto General

S.H. Personal Almacen

Espacio de Ocio

Mediateca

Hemeroteca

Videoteca

Zona de Lectura de Planos

Deposito de Videos

Deposito de Mediateca

Deposito de Hemeroteca

Zona de Lectura de Adultos

Estanteria para Adultos

Cubiculos Limpieza y Residuos

S.H: Discapacitados Mixto

S.H. Mixto General

S.H. Personal Almacen

Espacio de Ocio

Busqueda Digital Lectura Especializada

Cubiculos Limpieza y Residuos

S.H: Discapacitados Mixto

S.H. Mixto General

S.H. Personal Almacen

Zona de Lectura de Adolescentes y Jovenes

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

QUINTO NIVEL

Salon versatil, uso de muros plegables

PROYECTO:

BIBLIOTECA METROPOLITANA MUNICIPAL

Mobiliario implementado con sistema braille

Estanteria para Adolescentes y Jovenes Mobiliario implementado con sistema braille

Cubiculos Limpieza y Residuos

S.H: Discapacitados Mixto

S.H. Mixto General

S.H. Personal Cuarto de Transformadores y Baterias de Paneles Solares

CONTENIDO: DISEÑO IV

TALLER:

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA JOSE JEREMY 31 / 12 / 2020

FECHA:

ESCALA

LAMINA:

CUADRO DE ACABADOS: UNIVERSIDAD ANDINA DEL CUSCO- FACULTAD CIENCIAS DE LA SALUD - ZONA ADMINISTRATIVA NIVEL DE CONSTRUCCION REVESTIMIENTOS ZOCALOS CONTRAZOCALOS Y REVESTIMIENTOS MUROS CIELO RASO ESPECIFICACIONES AMBIENTES PORCELANATO ESMALTADO VALLS BEIGE 90 X 90 CM PISO DE CERAMICO GRIS MARMOLIZADO 30X30 CM PISO DE CERAMICO BLANCO 30X30 CM PISO MADERA LAMINADA DE ALTO TRANSITO USO COMERCIAL PISO MADERA PARQUET CAPIRONA 0.4 X 22.0 X 1.0 CM PISO DE CONCRETO PULIDO CON ENDURECEDOR PISO TECNICO ZOCALO PORCELANATO ESMALTADO BEIGE DE 40 X 40 CM, H=1.60M ZOCALO CERAMICO GRIS MARMOLIZADO DE 40 X 40 CM, H=0.40 M ZOCALO DE CERAMICO BLANCO CELIMA 0.40 x 0.40 H= 0.40 ZOCALO DE VINILICO FLEXIBLE EN ROLLO PARA PARED CONTRAZOCALO DE PORCELANATO PULIDO COLOR H=0.10 CONTRAZOCALO DE CONCRETO PULIDO CON ENDURECEDOR ENCHAPE PANEL DE ALUMINIO COMPUESTO CONTRAZOCALO DE MDF 15 MMH= 10 cm. TARRAJEO FINO EN INTERIORES TARRAJEO FINO EN EXTERIORES TARRAJEO DE MUROS CON IMPERMEABILIZANTE (1:5) TARRAJEO FINO EN INTERIORES TARRAJEO FINO EN EXTERIORES CIELORASO CON BARITINA CAPA FINAL PLACA GYPLACK ESTÁNDAR JUNTA INVISIBLE BALDOSA ACUSTICA TIPO SERENE 0.60 x 0.60 PRIMER NIVEL Hall de Acceso Sala de Exhibicion Book Cafe Kitchenette Book Cafe Sala de Usos Multipes Salon versatil, uso de muros plegables Kitchenette SUM Topico S.H. Topico Catalogacion Codificacion Refaccion Encuadernacion Limpieza y Residuos S.H: Discapacitados Mixto S.H. Mixto General S.H. Personal Vestuario del Personal Varones Mujeres SEGUNDO NIVEL Espacio de Ocio Secretaria Administracion Sala de Espera Administracion Sub-Direccion de Investigacion Jefatura Contabilidad y Recursos Humanos

A-23 -

ACABADOS

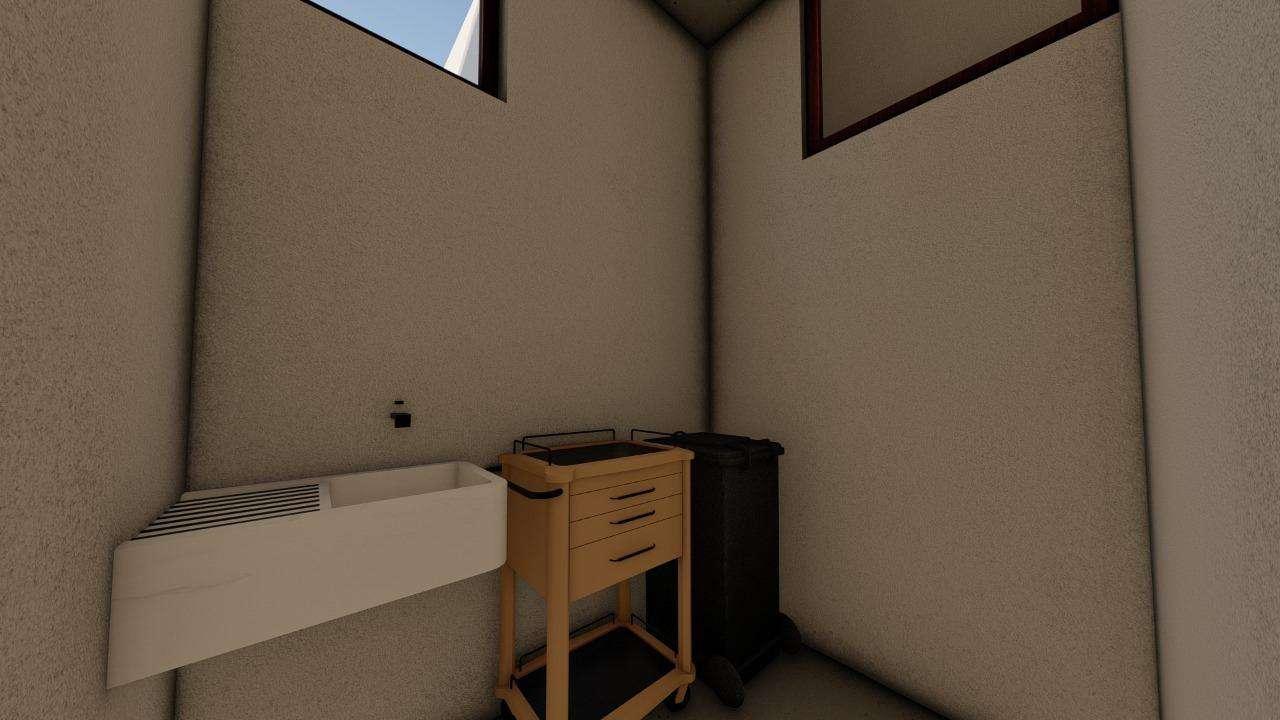

CUARTO DE LIMPIEZA Y DE RESIDUOS

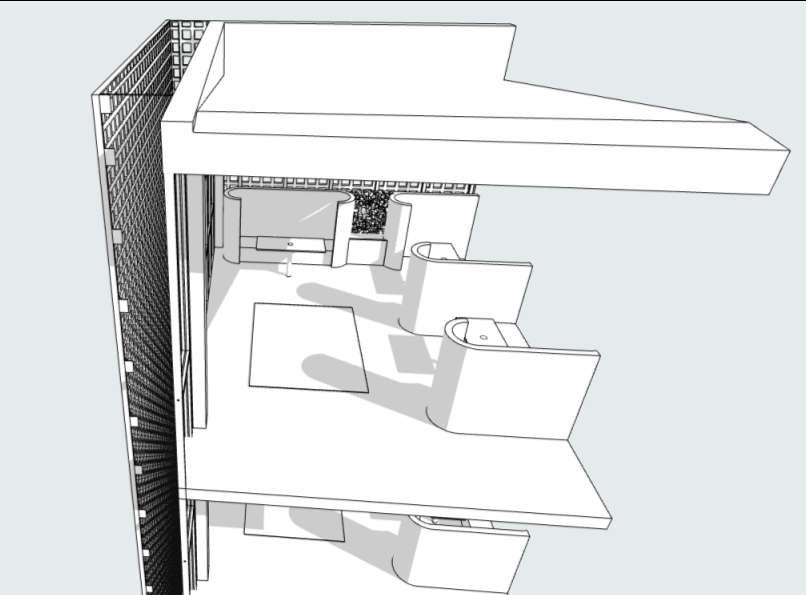

VISTA DE LOS CUARTOS DE LIMPIEZA Y RESIDUO POR CADA PISO EN EL ÁREA DE SERVICIO

SERVICIOS HIGIÉNICOS

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PLANTA

SECCIÓN 01

SECCIÓN 02

TOMANDO LAS CONSIDERACIONES NECESARIAS PARA EL USO DE UNA PERSONA EN SILLA DE RUEDAS

PROYECTO:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

BIBLIOTECA METROPOLITANA MUNICIPAL ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA JOSE JEREMY 31 / 12 / 2020

ESCALA

1/20

LAMINA:

A-24

FECHA: TALLER: A 3 A 0,04 0,77 1,00 0,36 1,00 0,15 0,08 0,20 1,00 1,36 0,43 0,20 0,80 0,30 0,98 0,15 0,60 0,20 0,20 2,08 0,15 0,60 0,20 3,23 0,20 1,00 0,60 0,30 0,20 1,60 0,30 2,10 0,15 0,80 2,05 0,40 1,70 0,90 0,30 6,30 0,30 0,97 0,02 0,97 0,15 0,88 0,02 1,29 0,40 0,20 0,30 1,96 0,15 2,59 0,20 5,20 0,15 0,05 0,71 0,39 1,64 0,15 0,15 1,00 1,79 0,15 3,09 0,15 1,30 0,40 0,20 0,21 2,00 0,15 1,00 0,20 0,30 0,14 0,98 0,70 0,14 0,15 0,88 0,02 1,69 0,20 0,30 1,96 0,15 2,59 0,20 5,20 0,73 0,16 0,02 1,49 1,00 0,20 0,91 1,49 1,00 0,20 3,60 0,15 0,05 0,71 0,39 1,64 0,15 0,73 0,16 0,91 0,90 1,00 R 0,75 Viguetas de madera 0.20m 0.10m 4.50m Piso de ceramico blanco 30 30 cm Boca de recepcion de basura Ventana de ventilación iluminación Piso de ceramico blanco 30 30 cm Boca de recepcion de basura Piso de ceramico gris marmolizado 30x30 cm Piso de ceramico gris marmolizado 30x30 cm Piso de ceramico gris marmolizado 30x30 cm Piso de ceramico gris marmolizado 30x30 cm Piso de ceramico gris marmolizado 30x30 cm Ventana de ventilación iluminación Ventana de ventilación e iluminación Herrajes de acero inoxidable Divisiones de plywood 3/4", revestido con formica texturisada Divisiones de plywood 3/4", revestido con formica texturisada Ventana de ventilación e iluminación LIMP EZA Y RES DUOS LIMP EZA Y RES DUOS S H VARONES S H MUJERES S H PERSONAS CON HAB L DADES D FERENTES S H MUJERES S H VARONES S H PERSONAS CON HAB L DADES D FERENTES

PLANTA

SECCIÓN

ACABADOS ZONAS DE LECTURA

UNIVERSIDAD ANDINA DEL CUSCO

VISTA DE LAS ZONAS DE LECTURA POR CADA PISO EN LAS ÁREAS PRIVADAS DE LA BIBLIOTECA

ESC: 1/50

SECCIÓN

ESC: 1/20 A-25 -

DOCENTES

CONTENIDO:

BIBLIOTECA

MUNICIPAL ALUMNOS - CUBA MACHACA, DARIELA JIMENA - OBREGÓN CARPIO ALEXIA MERCEDES - SOTOMAYOR GARCIA JOSE JEREMY 31 / 12 / 2020 FECHA: TALLER: 3,40 1,41 1 9 6 0 4 4 8 1 0 0 0 0 0 3 0 3 1 2 0 0 9 3 0 0 M b e u u o c u a e s a C a s SALA DE LECTURA ESTANTERIA 2 0 2 3 3 5 6 2 0 4 0 5 2 0 1 0 1 8 0 6 9 1 4 0 9 3,40 0,45 0,96 3,40 1,41 8 1 0 9 6 0 4 3 4 4 8 1 0 0 3 0 2 0 0 0 0 0 0 3 0 0 M o o c u a e b M b M a u a d g e a C TERRAZA CUBICULOS SALA DE LECTURA ESTANTERIA SALA DE LECTURA ESTANTERIA

LAMINA: ESCALA ESCUELA PROFECIONAL DE ARQUITECTURA PROYECTO:

DISEÑO IV - ARQ CASAPINO ESPINOZA CARLOS ALBERTO - ARQ BUENO DE OLARTE ANTONIO JORGE

METROPOLITANA

PLANTA

ACABADOS

SALA DE USOS MÚLTIPLE VERSÁTIL

UNIVERSIDAD ANDINA DEL CUSCO

PLANTA ESC: 1/20

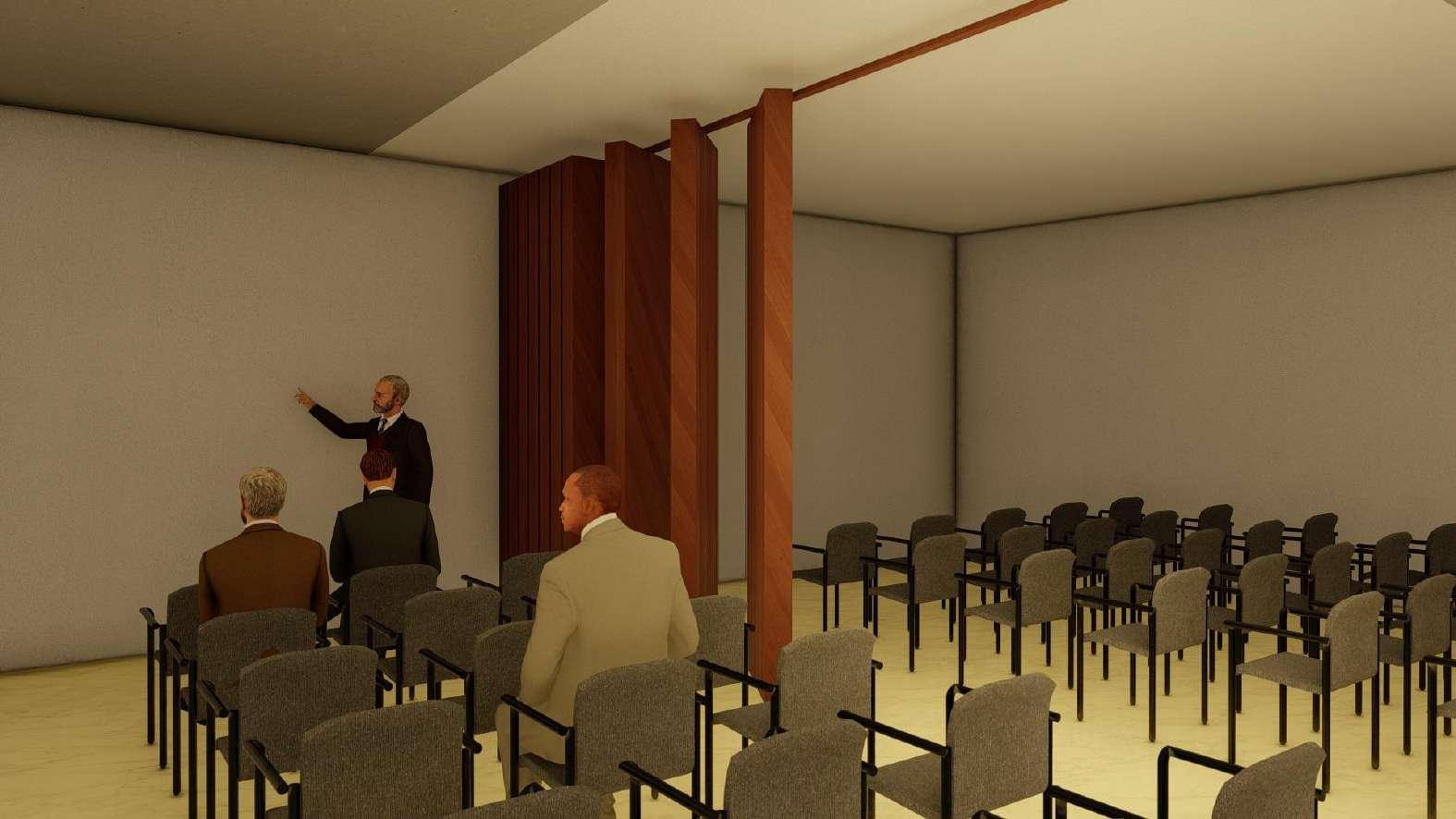

VISTA DEL SALÓN DE USOS MÚLTIPLES VERSÁTIL DIBIDO POR UN MURO PLEGABLE QUE PERMITE LA DIVISIÓN DEL AFORO Y DE LAS ACTIVIDADES A REALIZARSE EN DIVERSOS HORARIOS.

SECCIÓN

ESC: 1/20

DOCENTES LAMINA: ESCALA ESCUELA PROFECIONAL DE ARQUITECTURA PROYECTO: CONTENIDO: DISEÑO IV - ARQ CASAPINO ESPINOZA CARLOS ALBERTO - ARQ BUENO DE OLARTE ANTONIO JORGE BIBLIOTECA METROPOLITANA MUNICIPAL ALUMNOS - CUBA MACHACA, DARIELA JIMENA - OBREGÓN CARPIO ALEXIA MERCEDES - SOTOMAYOR GARCIA JOSE JEREMY 31 / 12 / 2020 FECHA: TALLER: 0,03 0,07 3,40 0,20 3,60 0,30 7,88 0,30 8,48 P e e a c e P n o e m d s e ge ma e 9 S ma d e um P e s o d SALA DE USOS MULTIPLES R 0,30 2,60 1,00 1,08 1,00 0,32 2,99 1,60 0,30 0,30 5,70 0,31 4,59 0,31 6 0 0 3 5 8 6 20 0 0 0 2 8 1 0,30 8,81 0,30 4 1 3 2 0 0 3 12,29 n o d n n P ma o m 9 cm KITCHEN. SALA DE USOS MULTIPLES SALA DE USOS MULTIPLES

A-26

BIOCLIMATICOS

CONSTRUCTIVOS

MOBILIARIO

DETALLES A-27

BIBLIOTECA METROPOLITANA MUNICIPAL

DETALLES CONSTRUCTIVOS

ESCALERAS Y BARANDAS

D - D4

CORTES REFERENCIALES A LAS ESCALERAS

ESC: 1/50

ANCLAJE A LOSA, ANTIDESLIZANTES Y BARANDAS

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

ANCLAJE A LOSA DE HORMIGÓN ARMADO

DETALLE DE PISO

PROYECTO:

ESC: 1/50

DETALLE DE PISO

ESC: 1/25

ESC: 1/50

ESC: 1/50 DETALLE

TALLER:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

BIBLIOTECA METROPOLITANA MUNICIPAL ALUMNOS

ESCALA

LAMINA:

2020

- CUBA MACHACA, DARIELA JIMENA - OBREGÓN CARPIO ALEXIA MERCEDES - SOTOMAYOR GARCIA JOSE JEREMY 31 / 12 /

FECHA:

0.94 0.06 1.00 Fierro liso oscuro ø2'' Esp 2mm Vidrio templado de 2 00m x 0 94m esp de 0 08m transparente con borde pulido

de vidrios mediante pegamento especial sin tornilos ni accesorios metálicos Pernos de 1/2'' x 6'' anclados en el concreto 13 12 >0.40 >0.40 Armadura inferior de ø12 c/15cm Armadura superior de ø8 c 15cm Viga de 22x15 4ø8 est 6 c 15 Armadura de repartición cerrada ø8 /20cm 0.15 0.30 Armadura inferior de ø12 c/15cm Armadura de repartición cerrada ø8 c/20cm 2 2 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 1.60 1.55 1.60 1.56 0.24 1.60 1.20 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.55 0.24 1.60 1.55 1.00 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 1.00 1.84 NPT: 0.00 NPT: +3.60 NPT: +7.20 NPT: +10.80 NPT: +14.40 NPT:-2.60 NPT: +5.40 NPT: +9.00 NPT: +12.60 09 10 11 12 01 02 01 02 03 05 06 07 08 09 10 11 SÓTANO PRIMER NIVEL SEGUNDO NIVEL TERCER NIVEL CUARTO NIVEL QUINTO NIVEL E E F F NPT: 0.00 NPT:-2.60 NPT: +1.95 NPT: +5.40 NPT: +9.00 NPT: +12.60 Muro cortina con tubo cuadrado de 0 70m Viguetas de madera 0 20m x0 10m x4 50m D - D4: Escaleras D - D4 Escaleras D - D4: Escaleras D - D2 Barandas D - D2 Barandas INGRESO A ÁREA PRIVADA + CONTROL NÚCLEO DE ASCENSORES 01 2 3 4 5 6 7 8 9 10 11 12 13 4 5 6 7 8 9 20 21 22 23 24 4 5 6 7 1 1 20 21 22 23 24 3 2 4 5 6 7 1 1 20 21 22 23 24 3 2 4 5 6 7 1 1 20 21 22 23 24 3 2

Terrazo lavado antideslizante de radio de 0 015m

Unión

Enchapado

madera previo al antideslizante

D - D2

DE BARANDAS

D-01

DETALLES CONSTRUCTIVOS

CELOSÍA Y CIELO RASO

ANCLAJE A LOSA, ANTIDESLIZANTES Y BARANDAS

UNIVERSIDAD ANDINA DEL CUSCO

CONTINUATIROS6mA4m PASADOR (pin)ALAMBRE CAL.12OPUNTILLASDE3"

ESTRUCTURA SECUNDARIA SEGMENTADA

CORTES REFERENCIAL DE LA CELOSÍAFACHADA DOBLE VENTILADA

NOTA LOSPASADORESOPINESSONINDISPENSABLES PARAEVITAR PANDEOSYDEFORMACIONESDE LASLAMINAS.SINELLOSSEPRESENTANLEVANTAMIENTOSENLASESQUINAS.

D - D1

D - D3

DETALLES DE CIELO RASO

ESCUELA PROFECIONAL DE ARQUITECTURA

ESPECIFICACIONES SEGÚN MATERIAL Y ELEMENTO DE LA ESTRUCTURA

ESC: 1/25

PLACASDEFIBRADEVIDRIO CRAYON DE0.60mX0.60mX5/8 DEESPESOR PINTABLECONVINILO.BOLANCOHUMO ESC:1/10

MODULACIONESTRUCTURALDEPERFILESDEALUMINO

CRAYON DE1.20MX0.60mX5/8 DEESPESOR PINTABLECONVINILO.BOLANCOHUMO

ESC: 1/25

TIPO 01: DE 0.60m X 0.60m PARA OFICINAS

MODULACIÓN ESTRUCTURAL CON PLANCHA DE ENCHAPADO DE MADERA EN COLOR BLANCO

PROYECTO:

ESC: 1/50

NOTA LOSPASADORESOPINESSONINDISPENSABLES PARAEVITAR PANDEOSYDEFORMACIONESDE LASLAMINAS.SINELLOSSEPRESENTANLEVAN-

ESC: 1/25

TIPO 02: DE 1.20m X 0.60m PARA ÁREAS

MAYORES

MODULACIÓN ESTRUCTURAL CON PLANCHA DE ENCHAPADO DE MADERA EN COLOR BLANCO

TALLER:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

BIBLIOTECA METROPOLITANA MUNICIPAL ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

PASADOR CAL.12O

FECHA:

- SOTOMAYOR GARCIA JOSE JEREMY 31 / 12 / 2020

ESCALA

LAMINA:

D-02 -

Arriostamiento Horizontal Marco Fe Perfil Vertical para fijación y montaje de celosía soldado 90° a Respaldo Escuadra Cartela de refuerzo Pl 34x126 mm esp 6mm Siendo dos por viga Viga soporte de celosía de Perfil Fe IPE 140/73/7 mm Soporte Cortina Exterior Perfil L 100 100/3mm Canaleta de acero inoxdiable de 11 75m x0 30m x0 20m NPT: +7.20 NPT: +3.60 NPT: +10.80 NPT: +14.40 NPT: 0.00 NPT:-2.60 Canaleta de acero inoxdiable de 11 75m x0 30m x0 20m ESPACIO DE OCIO ESPACIO DE OCIO ESPACIO DE OCIO ESPACIO DE OCIO HALL PRINCIPAL ALMACENES PASADOR (pin)ALAMBRE CAL.12OPUNTILLASDE3" ESTRUCTURAPRINCIPAL CONTINUATIROS6mA4m

ESTRUCTURA SECUNDARIA SEGMENTADA

ESC:1/10

PLACASDEFIBRADEVIDRIO

ESTRUCTURAPRINCIPAL

TAMIENTOSENLASESQUINAS. ESTRUCTURA SECUNDARIA SEGMENTADA PLACASDEFIBRADEVIDRIO CRAYON DE1.20MX0.60mX5/8 DEESPESOR PINTABLECONVINILO.BOLANCOHUMO ESC:1/10 MODULACIONESTRUCTURALDEPERFILESDEALUMINO ESTRUCTURAPRINCIPAL CONTINUATIROS6mA4m PASADOR (pin)ALAMBRE CAL.12OPUNTILLASDE3" PLACASDEFIBRADEVIDRIO CRAYON DE0.60mX0.60mX5/8 DEESPESOR PINTABLECONVINILO.BOLANCOHUMO ESTRUCTURA SECUNDARIA SEGMENTADA

PLACAS DE ENCHAPADO DE MADERA DE 1 20m 60m x 5 DE ESP PINTABLE CON VINILO

DETALLES BIOCLIMÁTICOS

APLICACIÓN:

SE IMPLEMENTO COMO PARTE DEL SISTEMA PASIVO DE ELECTRICIDAD COMO PROPUESTA BIOCLIMÁTICA ENFOCADO A ALIMENTAR DE ENERGIA AL ASCENSOR Y OTROS ESPACIOS; YA

QUE, SI BIEN LOS PANELES SOLARES FOTOVOLTAICOS NO CUBREN LA TOTALIDAD DE LA DEMANDA ENERGÉTICA PROPORCIONAN UN APOYO EN LA REDUCCIÓN DEL CONSUMO

ENERGÉTICO DEPENDIENTE DE LA CORRIENTE PÚBLLICA

PANELES SOLARES FOTOVOLTAICOS

UBICADO EN EL ÚLTIMO NIVEL, EN LA CUBIERTA CON ACCESO DEL PERSONAL DE-BIO 01

SISTEMA DE CABLEADO PANELES SOLARES FOTOVOLTAICOS

SALA DE EQUIPAMIENTO DE PANELES SOLARES FOTOVOLTAICOS

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

BIBLIOTECA METROPOLITANA MUNICIPAL

VISTA LATERAL EN CORTE DE LA SALA DE INSTALACIONES Y DE LA RELACIÓN CON LOS PANELES SOLARES

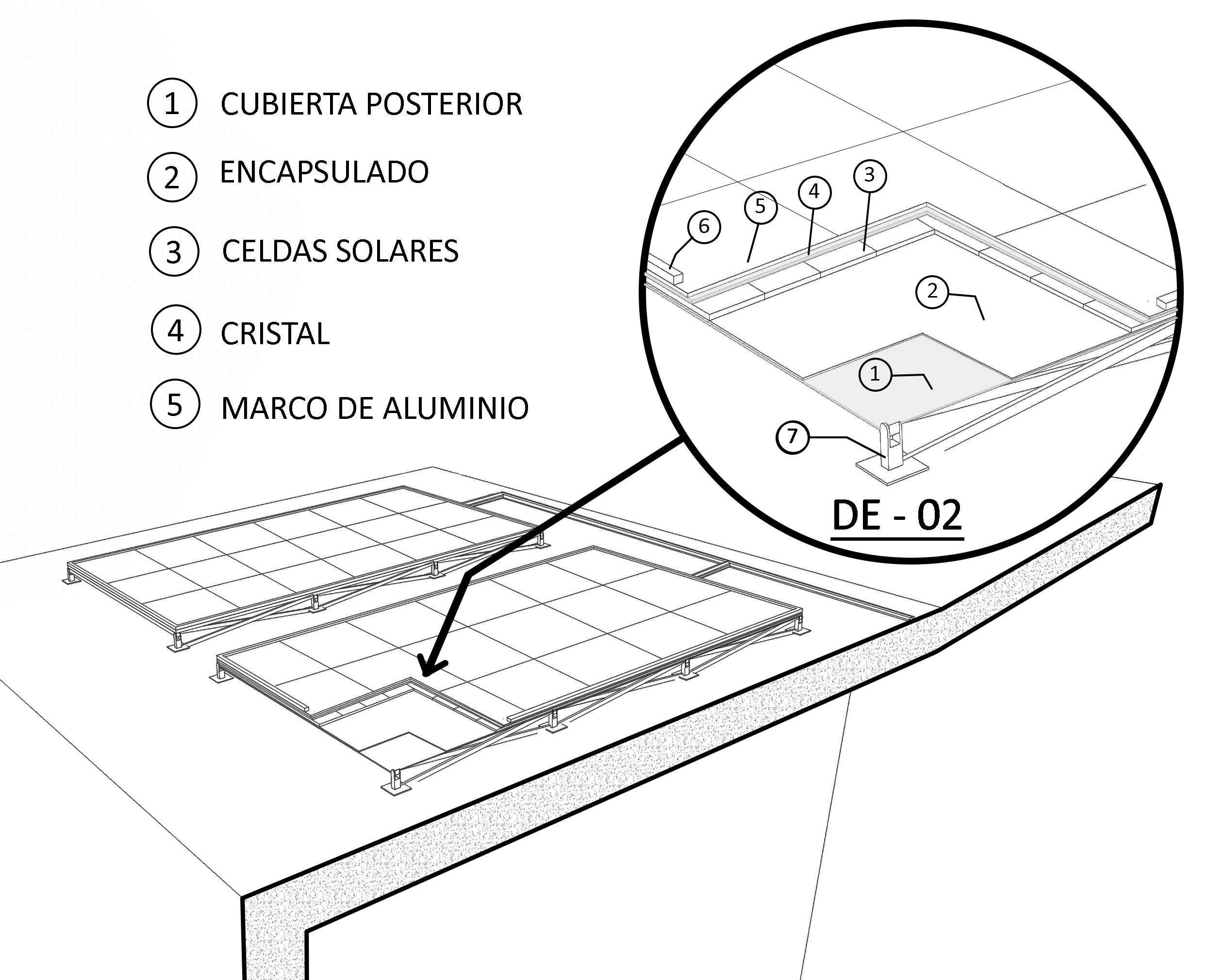

VISTA ESQUEMÁTICA DE LAS CAPAS COMPUESTAS DEL PANEL SOLAR FOTOVOLTAICO PROPUESTO

TALLER:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA JOSE JEREMY 31 / 12 / 2020

FECHA:

ESCALA

LAMINA:

D-03

DETALLES BIOCLIMÁTICOS

SISTEMA PASIVO DE FACHADA DOBE VENTILADA Y TECHO VERDE UBICADO EN LAS

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

TECHO VERDE

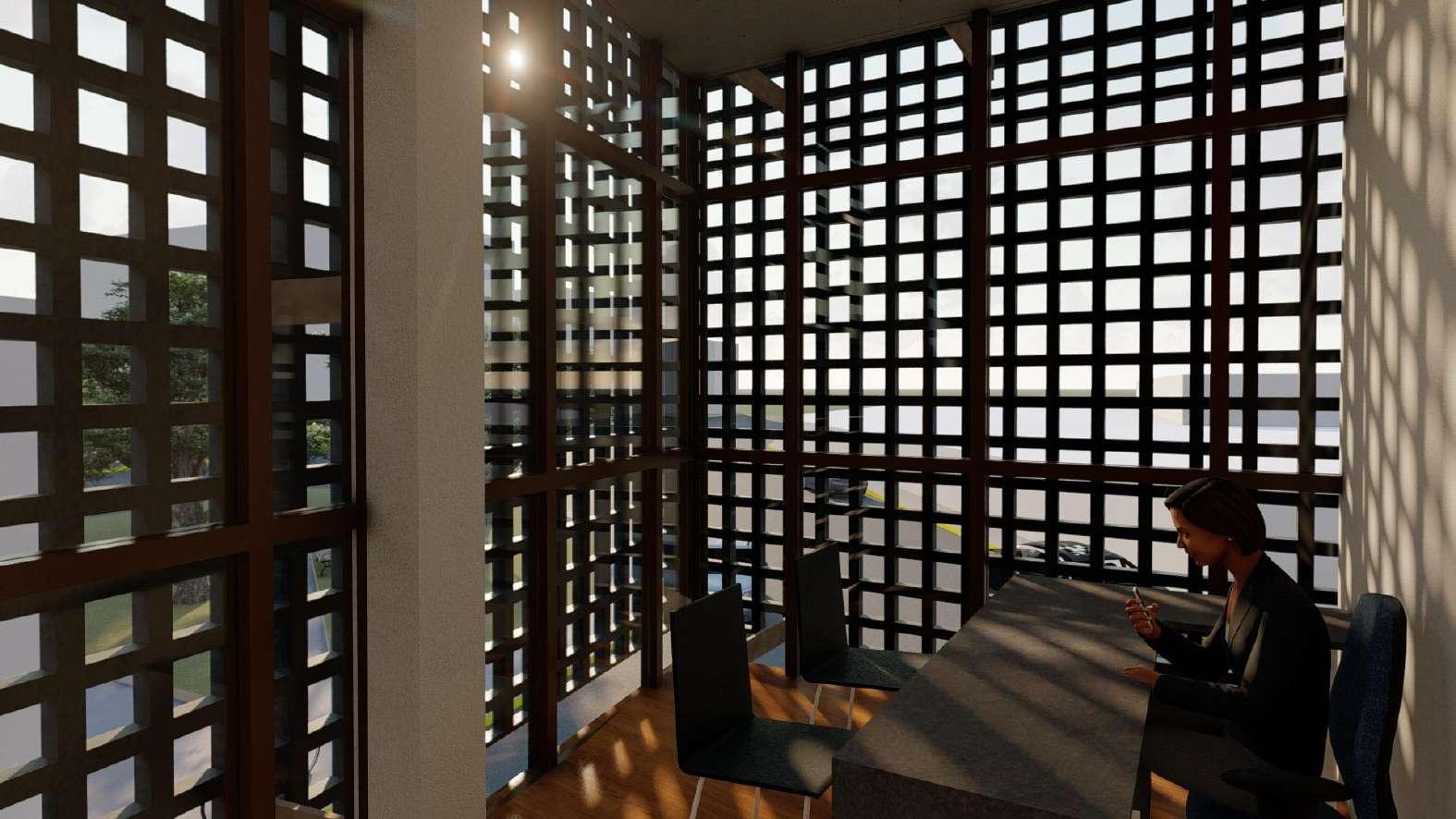

EFECTO FACHADA DOBLE

VENTILADA

APLICACIÓN:

FACHADAS CON CELOSIA Y EN LA CUBIERTA

PROYECTO:

BIBLIOTECA METROPOLITANA MUNICIPAL

VISTA LATERAL EN CORTE DEL TECHO VERDE

EL TECHO VERDE SE IMPLEMENTÒ COMO PARTE DEL SISTEMA CONSTRUCTIVO DEBIDO A SU

INCREMENTO EN LA AISLACIÓN TÉRMICA Y ACÚSTICA COMO EL AUMENTO DE SU VIDA ÚTIL Y

LA CAPTURA DE PARTICULAS CONTAMINANTES DE IGUAL MANERA COMO INTEGRADOR DEL ÁREA

VERDE AL PROPIO EDIFICIO.

ADEMÁS DE ELLO SE IMPLEMENTÓ DE IGUAL MANERA EL SISTEMA PASIVO DE FACHADA DOBLE

VENTILADA DONDE NETAMENTE ESTA BASADA EN UN SISTEMA DONDE LA CIRCULACIÓN DEL

AIRE SE DA DE MANERA NATURAL PROPORCIONANDO EFICIENTEMENTE UNA BARRERA FRENTE A

VIENTOS Y RUIDOS ADEMÁS DE MAXIMIZAR LA EFICIENCIA TÉRMICA EN CLIMAS FRIOS Y

CÁLIDOS

VISTA LATERAL EN CORTE DE LA FACHADA DOBLE

VENTILADA

TALLER:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA JOSE JEREMY 31 / 12 / 2020

FECHA:

ESCALA

LAMINA:

DE-BIO 02 D-04

DE-BIO 03

DETALLES BIOCLIMÁTICOS

EFECTO INVERNADERO Y VENTILACIÓN CRUZADA

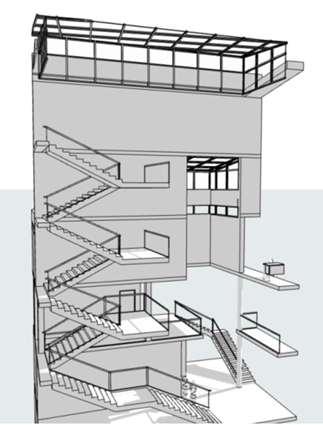

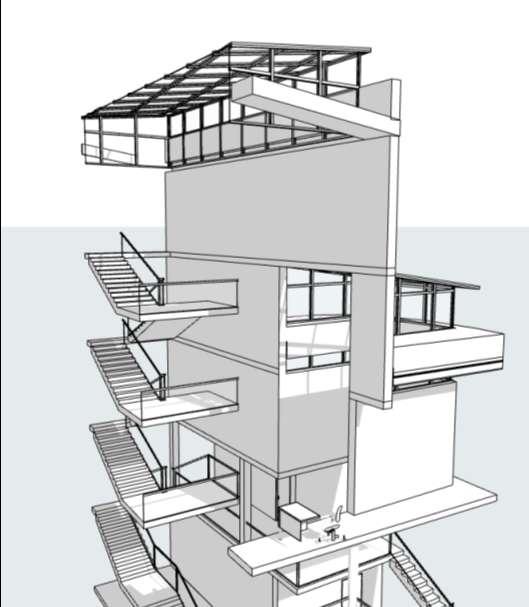

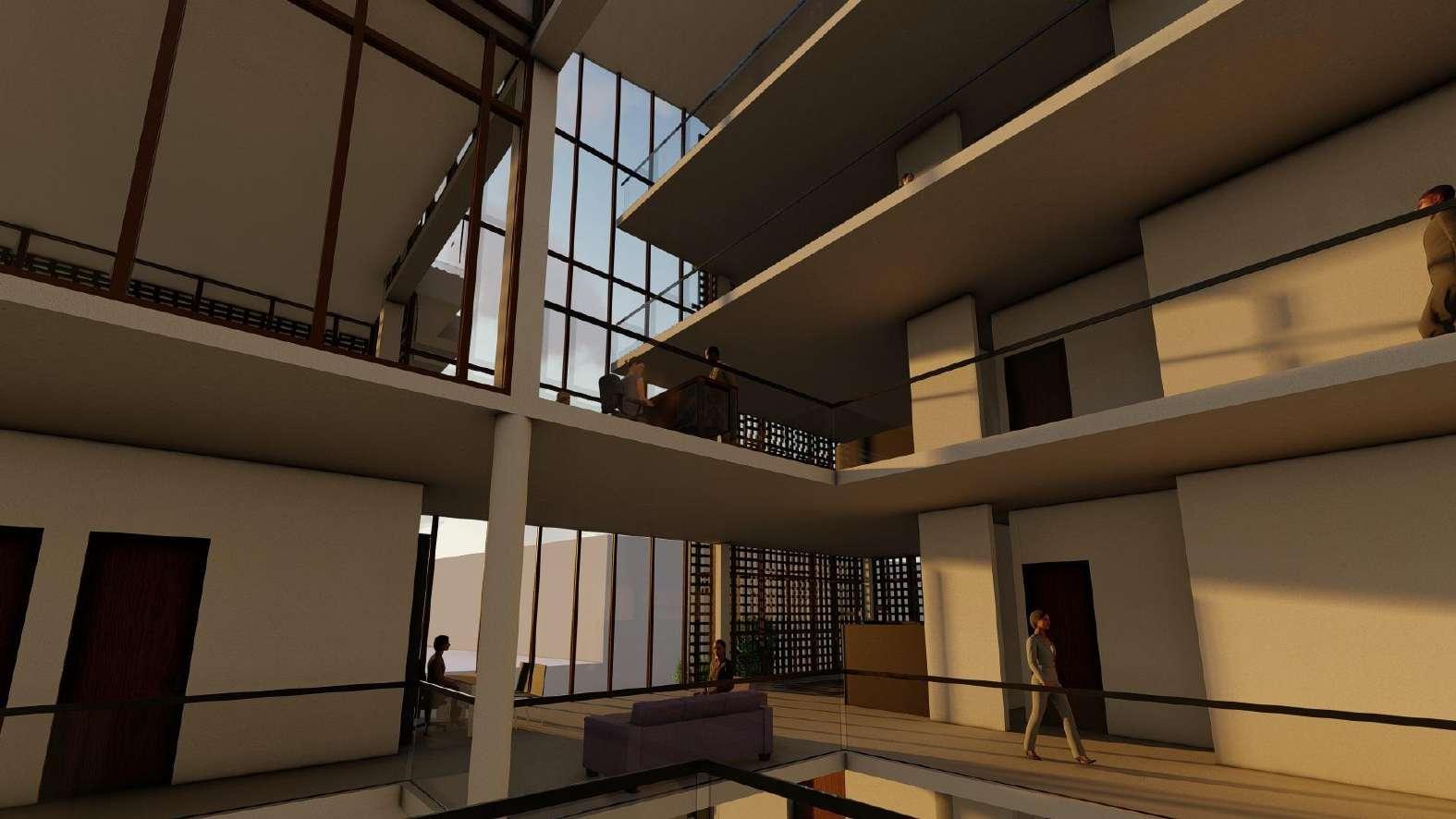

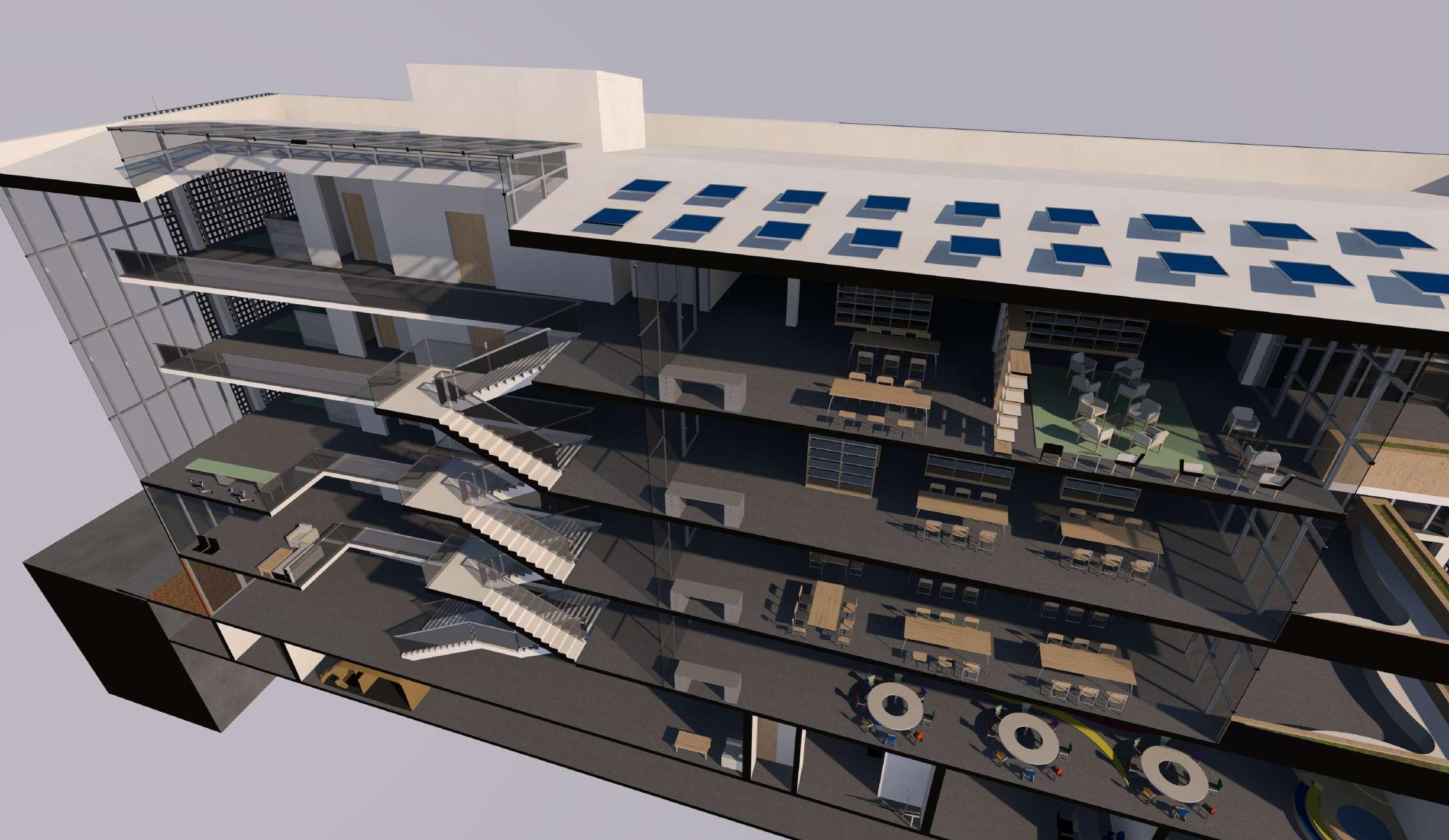

CORTE ESQUEMÁTICO DEL ESPACIO CONTINUO EN LAS

ÁREAS COMUNES DONDE SE UBICA EL LUCERNARIO

SISTEMA PASIVO DE VENTILACIÓN

NATURAL CRUZADA, EFECTO CHIMENEA Y EFECTO INVERNADERO

UBICADO EN LAS ÁREAS COMUNES Y DE CIRCULACIÓN FLUIDA

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

APLICACIÓN:

EL MISMO ESPACIO SE CONCIBE COMO UNO DONDE SE GENERAN TRES DIVERSOS SISTEMAS PASIVOS BIOLCIMÁTICOS QUE SE COMPLEMENTAN ENTRE SI APROVECHANDO SU UBICACIÓN

SE TIENE LA UBICACIÓN DEL LUCERNARIO EN LA PARTE SUPERIOR EL CUAL PERMITE QUE MEDIANTE APERTURAS CONTROLADAS DA PASO AL FLUJO DE AIRE FRESCO QUE CIRCULA DIRECTAMENTE COMO UN EFECTO CHIMENEA; Y A SU VEZ HACIA LA PARTE INFERIOR EMPUJANDO EL AIRE CALIENTE HACIA LA PARTE SUPERIOR Y EXPULSÁNDOLO HACIA EL EXTERIOR PERMITIENDO DE TAL AMNERA UNA

RENOVACIÓN DE AIRE NATURAL DENOMINADA VENTILACIÓN CRUZADA.

PROYECTO:

BIBLIOTECA METROPOLITANA MUNICIPAL

CONTENIDO: DISEÑO IV

TALLER:

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

- SOTOMAYOR GARCIA JOSE JEREMY 31 / 12 / 2020

FECHA:

ESCALA

LAMINA:

VISTA LATERAL

VISTA LATERAL EN CORTE DE LOS LUCERNARIOS DETALLES BIOCLIMÁTICOS L - 14 21/12/2020

EN CORTE DEL LUCERNARIO Y EL ESPACIO DE CIRCULACIÓN

DE-BIO 04

D-05

DETALLES DE MOBILIARIO ESPECIAL

DE-MOB 01

MOBILAIRIO DIVERSO

UBICADO EN LOS DIFERENTES NIVELES DE LA BIBLIOTECA

MURO PLEGABLE

DE-MOB 05

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

VISTA EN 3D DE LAS ESTANTERÍAS EN CADA PISO CON LECTURA EN BRAILLE

PLANO DE PLANTA ESC: 1/20

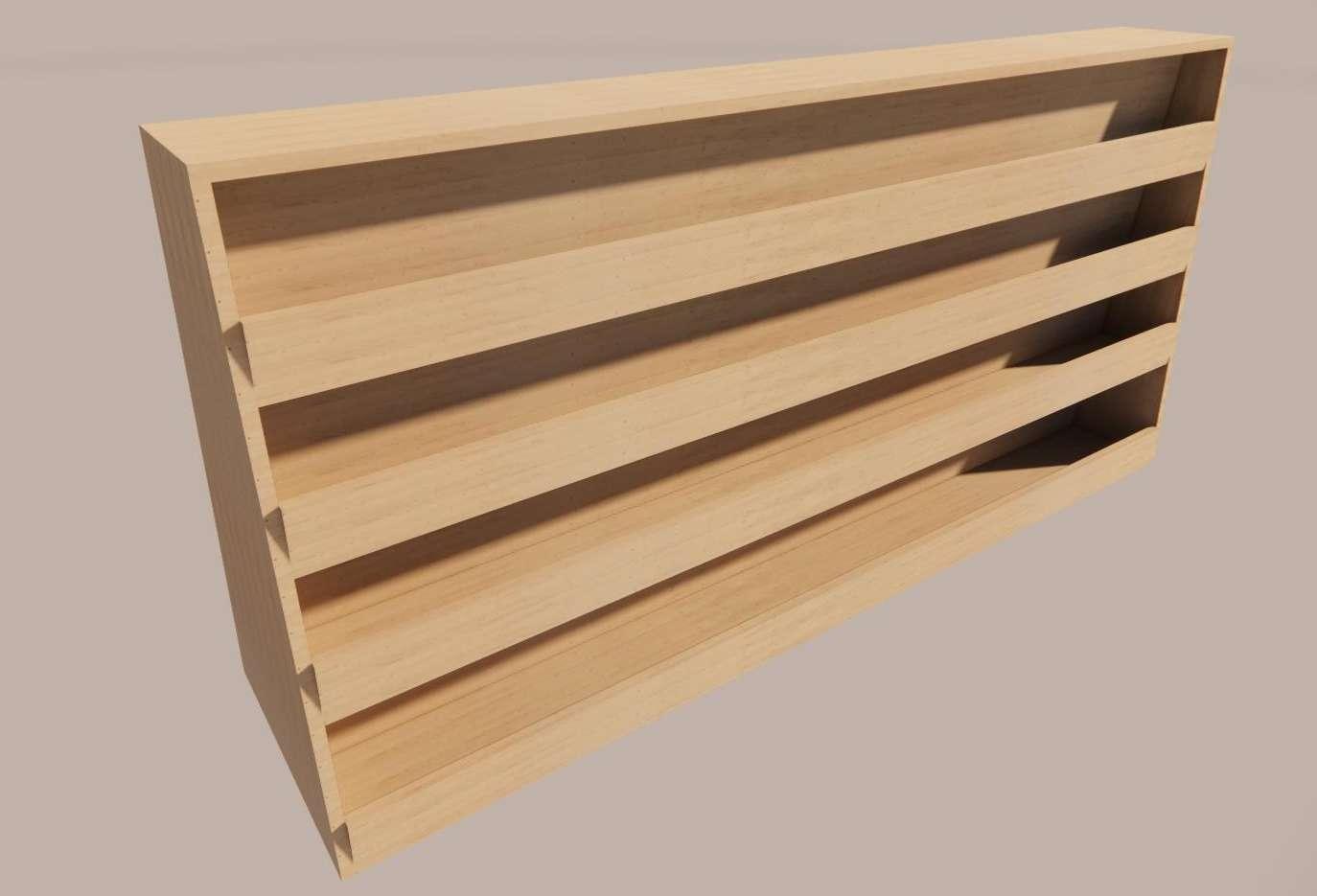

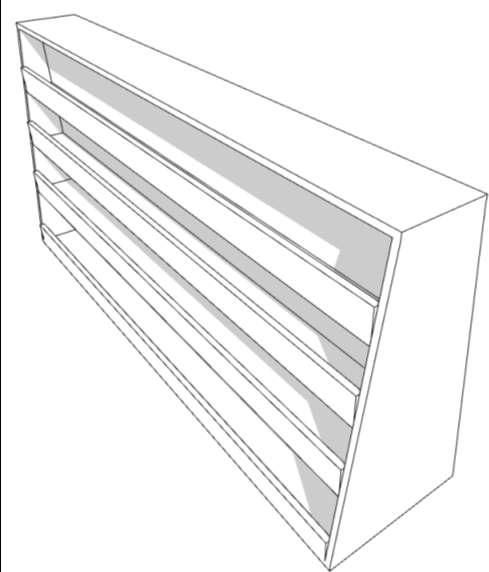

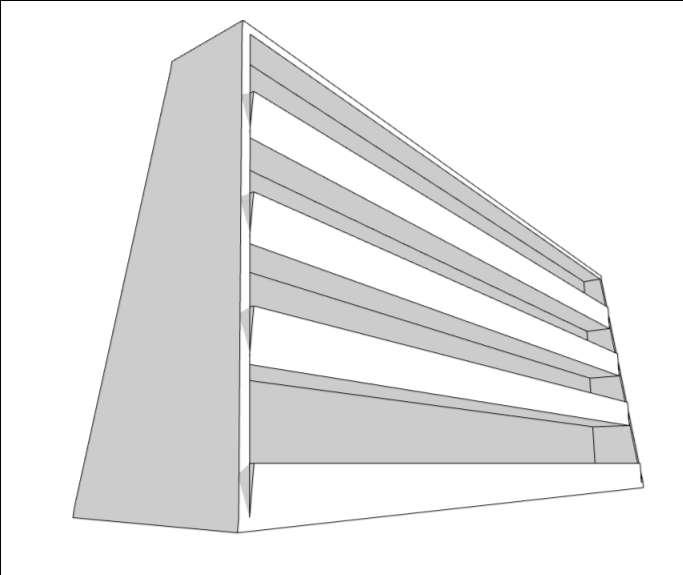

ESTANTERÍAS INCLINADAS

UBICADO EN LOS TALLERES MULTIFUNCIONALES Y EL S U M (SALÓN DE USOS MÚLTIPLES)

DE-MOB 04

PLANO DE PLANTA

ESC: 1/20

CONSIDERACIONES:

SE TOMO COMO REFERENCIA LAS

ALTURAS MÍNIMAS QUE SON

MATERIALES:

- CARPINTERÍA HECHA CON MADERA

MACIZA DE ROBLE

REQUERIDAS PARA EL ACCESO DE LAS PERSONAS CON CEGUERA EN LO REFERENTE AL USO DE LAS ESTANTERÍAS Y DE LOS ASCENSORES.

VISTA EN 3D

SECCIÓN TRANSVERSAL

ESC: 1/20

MATERIALES:

- CARPINTERÍA HECHA CON MADERA

MACIZA DE ROBLE

BIBLIOTECA METROPOLITANA MUNICIPAL

DOCENTES

PROYECTO: CONTENIDO: DISEÑO IV - ARQ CASAPINO ESPINOZA CARLOS ALBERTO - ARQ BUENO DE OLARTE ANTONIO JORGE

OBREGÓN CARPIO ALEXIA MERCEDES

SOTOMAYOR GARCIA JOSE JEREMY

ESCALA

LAMINA:

D-06

ALUMNOS -

DARIELA JIMENA -

2020 FECHA: TALLER: 0.05 0.60 0.25 0.30 0.25 0.30 0.25 0.35 0.05 0.65 0.55 0.55 0.65 2.40 GSPublisherVersion 0.0.100.100 0.30 0.60 0.30 0.13 0.14 0.65 0.14 0.13 1.20 5.20 0.05 5.10 0.05 Enchapado de madera de roble con una capa de pintura ECOCCEL Madera maciza de roble alistonada sin pintura Letrero de indicación en Braille para personas con ceguera a una altura de 1 10 m según criterior de accesibilidad universal 0.901.10 Señalización de dirección de marcha y sistemas visualidables y audibles que indiquen puerta abierta detención por falla incorrecto del Comando de botonera con colores constrastantes en Braille Indicador de nivel de piso en forma sonórica lumínica con números grandes visibles GSPublisherVersion 0.0.100.100 Sistema de rieles de aluminio para acomodar varios tipos de cielo y proporcionar soporte cada puerta Columna de concreto F c 210 kg cm2 Portador de plomo adjunto con portador ajustable revestido con varias capas laminado semirígido resistente los impactos Muro de concreto F c 210 kg cm Muro cortina con tubo cuadrado de 0 70m 3.40 0.30 2.80 6.50

CUBA MACHACA,

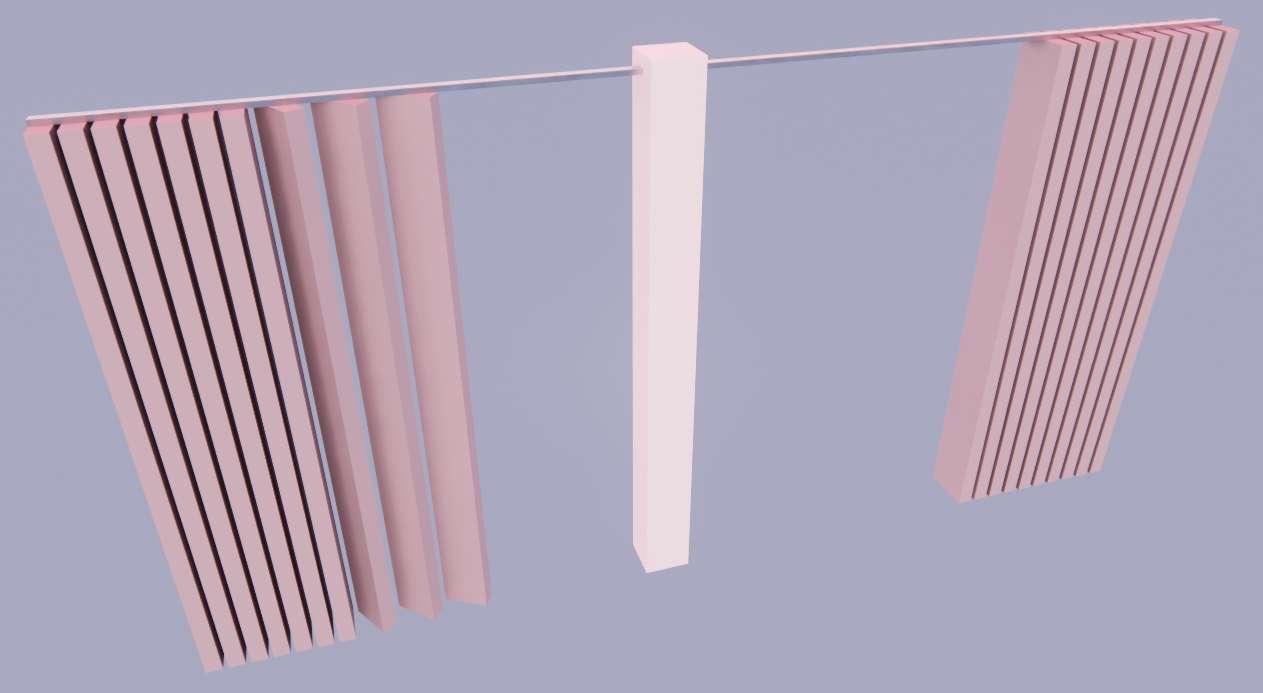

VISTA EN 3D DEL MURO PLEGABLE

DETALLES DE MOBILIARIO ESPECIAL

MOBILAIRIO DE INFANTES

UBICADO EN LA BIBLIOTECA INFANTIL DE-MOB 02

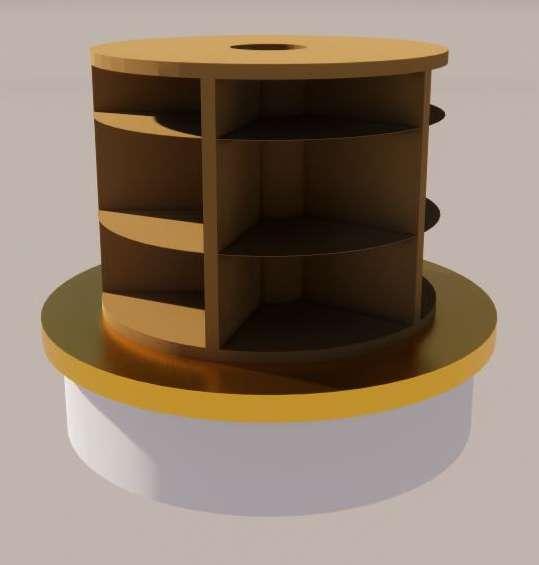

CENTROS DE LIBROS

PLANO DE PLANTA ESC: 1/75

ESCUELA PROFECIONAL DE ARQUITECTURA

PLANO DE PLANTA ESC: 1/75

VISTA EN 3D

MATERIALES:

- CARPINTERÍA HECHA CON MADERA MACIZA DE ROBLE

- PINTURA SIN OLOR Y AMIGABLE CON EL AMBIENTE, ECOCCEL

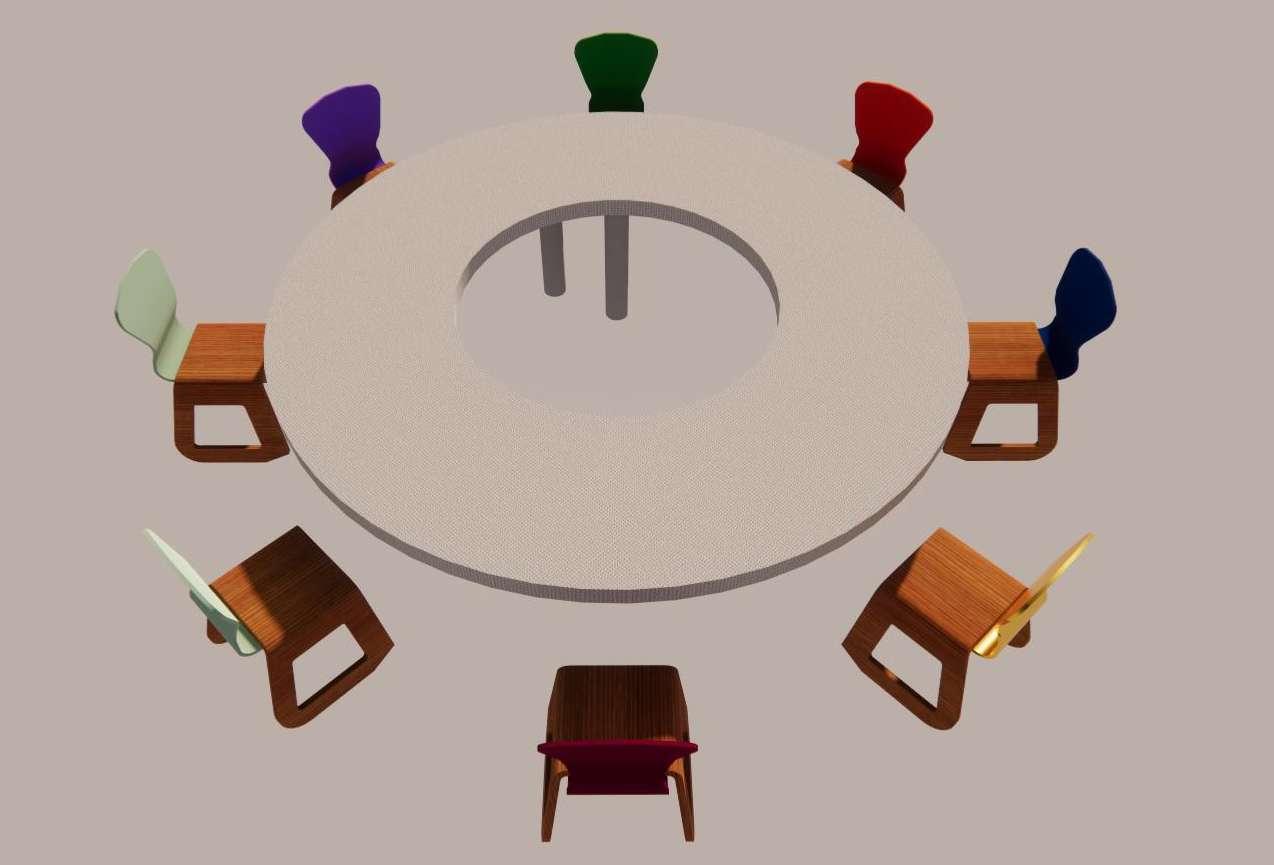

MESAS DE LECTURA

ALZADO PRINCIPAL ESC: 1/75

MATERIALES:

- ALFOMBRAS CIRCULARES DE DISTINTOS COLORES DE FIBRA NATURAL

- CARPINTERÍA HECHA CON MADERA MACIZA DE ROBLE

- PINTURA SIN OLOR Y AMIGABLE CON EL AMBIENTE, ECOCCEL

ALZADO PRINCIPAL ESC: 1/75

PROYECTO:

BIBLIOTECA METROPOLITANA MUNICIPAL

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

- CUBA MACHACA, DARIELA JIMENA - OBREGÓN CARPIO ALEXIA MERCEDES - SOTOMAYOR GARCIA JOSE JEREMY 31 / 12 / 2020

MEDIDAS TOMADAS EN BASE A LAS MEDIDAS DE NIÑOS PARA LA ELABORACIÓN DE LAS SILLAS Y EL MOBILIARIO

ESCALA

PLANO DE PLANTA

ESC: 1/75

LAMINA:

ALZADO PRINCIPAL ESC: 1/75

D-07

UNIVERSIDAD ANDINA DEL CUSCO

ALUMNOS

FECHA: TALLER: 0.50 0.50 NPT:+1.00 NPT: +0.50 NPT: +0.50 3.90 5.50 2.30 1.10 1.45 1.10 2.95 2.00 4.30 2.00 0.45 2.45 6.30 2.95 0.40 0.10 0.40 0.40 0.25 0.80 0.30 0.80 1.10 0.80 Madera maciza de roble alistonada sin pintura Alfombras circulares de tela afelpada de fibras naturales Capa de pintura no contaminante ECOCCEL 0.40 0.05 0.45 0.80 0.45 1.70 Madera maciza de roble alistonada sin pintura Madera maciza de roble alistonada Enchapado de madera de roble con una capa de pintura ECOCCEL 0.40 0.15 0.35 0.40 0.25 Madera maciza de roble alistonada sin pintura Madera maciza de roble alistonada sin pintura Barras tubulares de acero inoxidable 0 40m x 0 10m Respaldo becho de Polietileno de Alta Densidad HDPE de color azul grisáceo 0.35 0.35 0.40 0.30 0.60

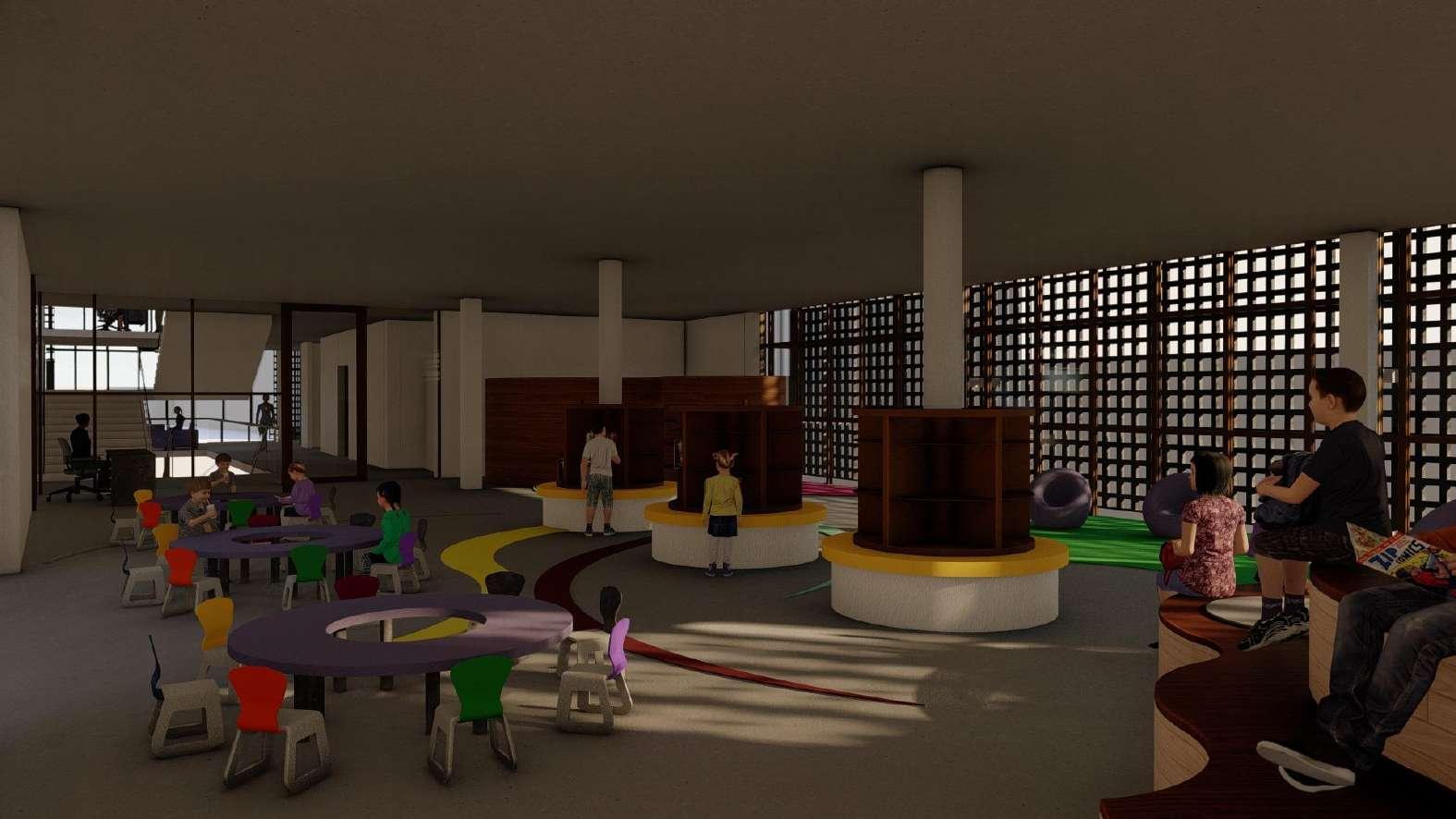

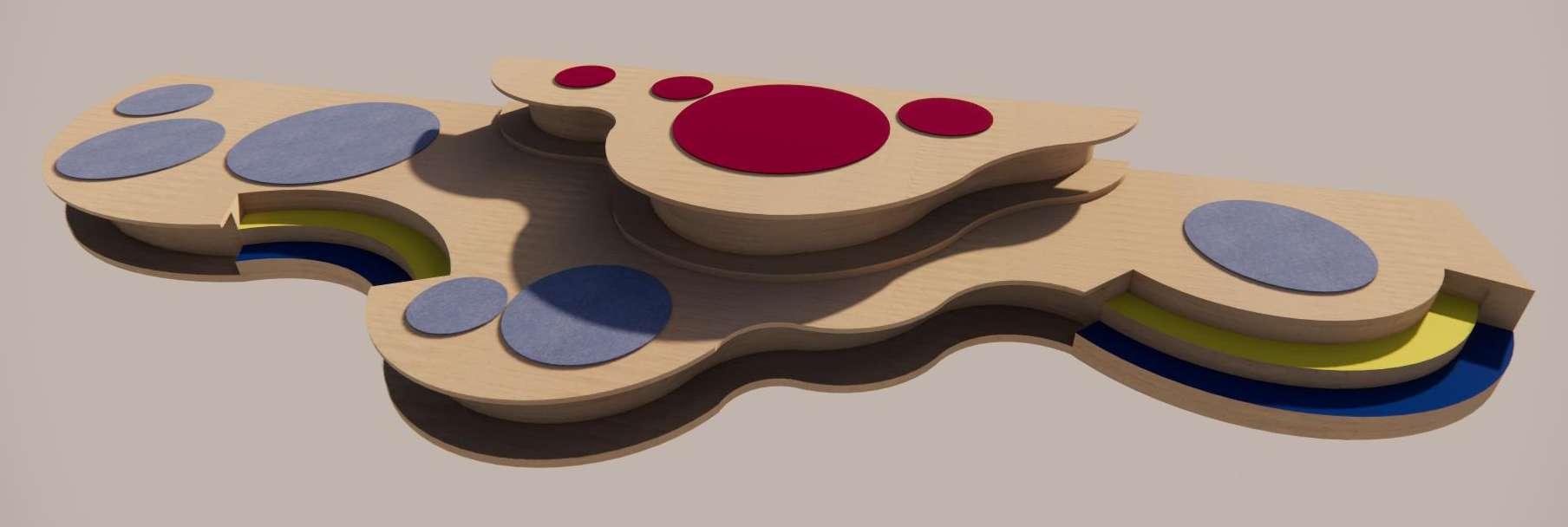

VISTA EN 3D DEL MUEBLE DE LECTURA INFANTIL EN LA LUDOTECA

VISTAS TRIDIMENCIONALES A-35

INTERIORES Y EXTERIORES

MUNICIPAL

BIBLIOTECA METROPOLITANA

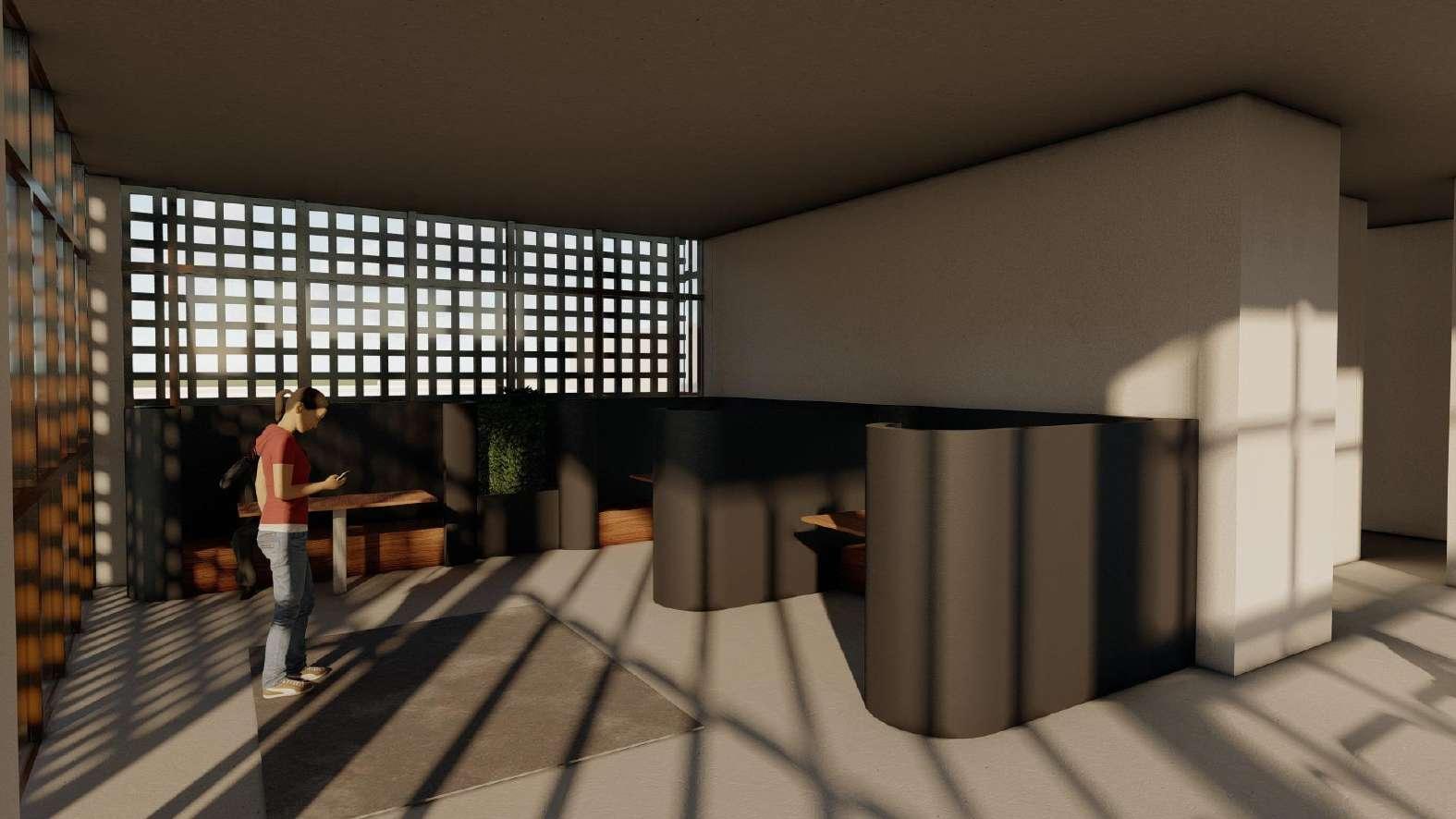

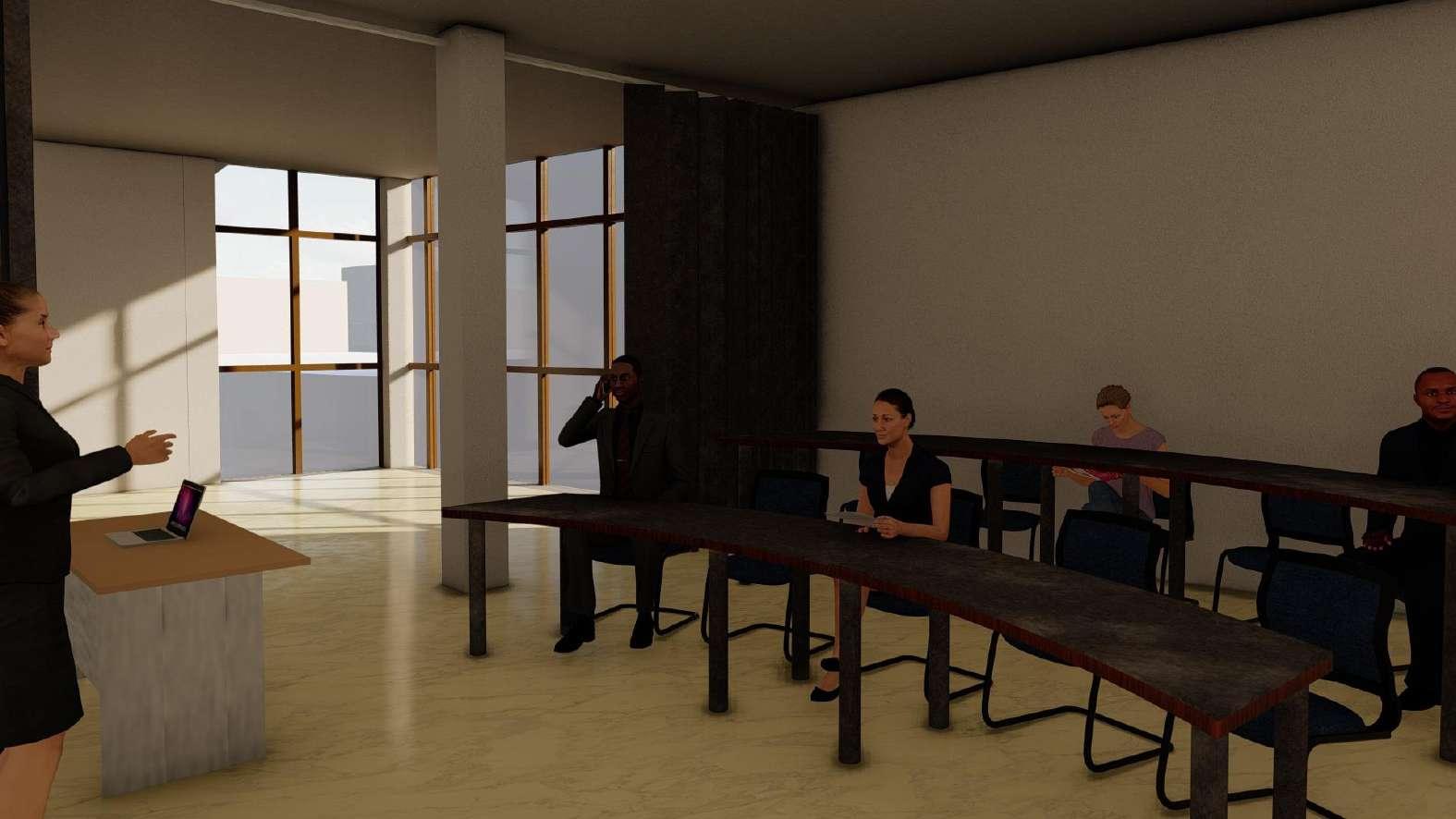

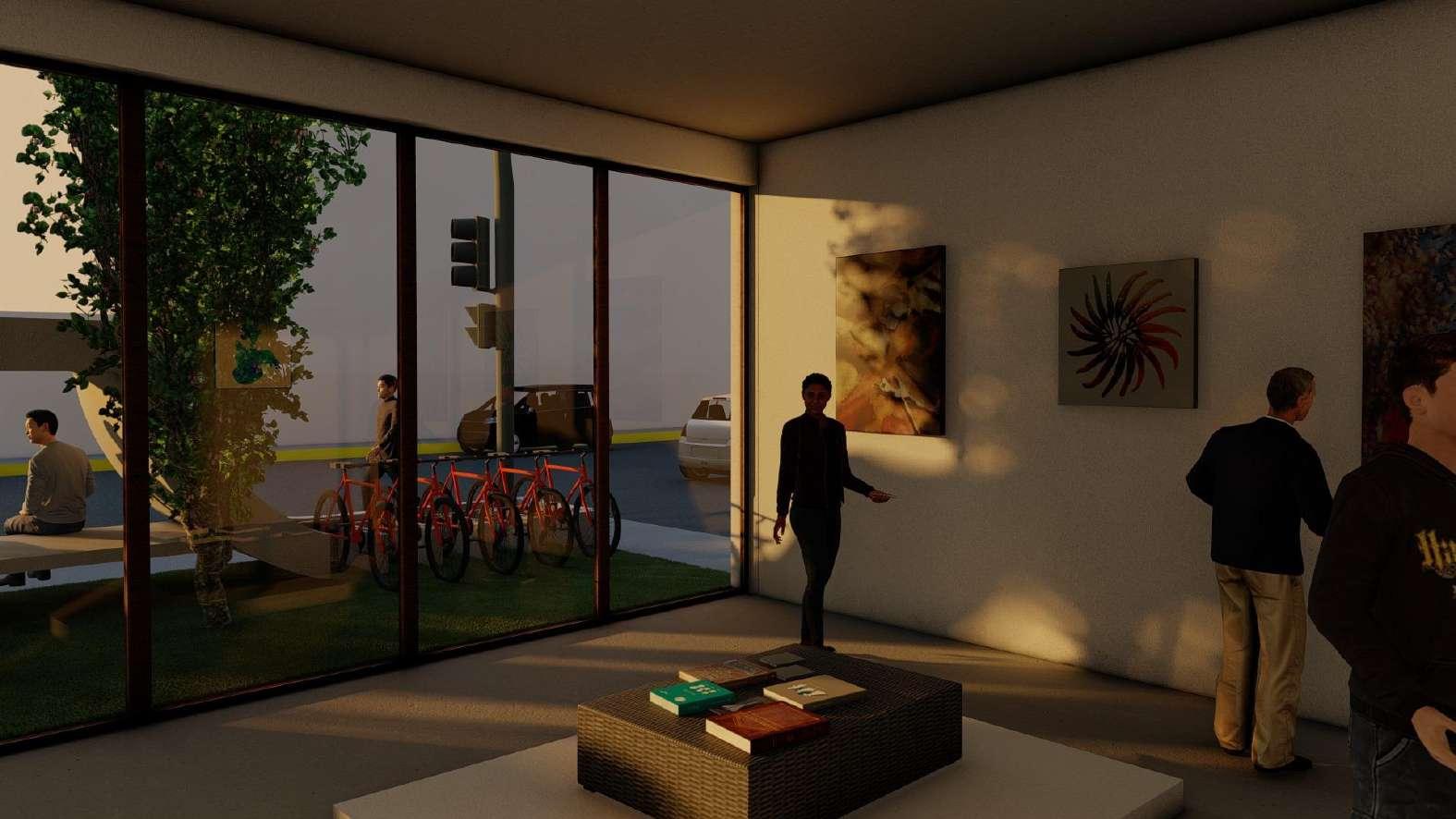

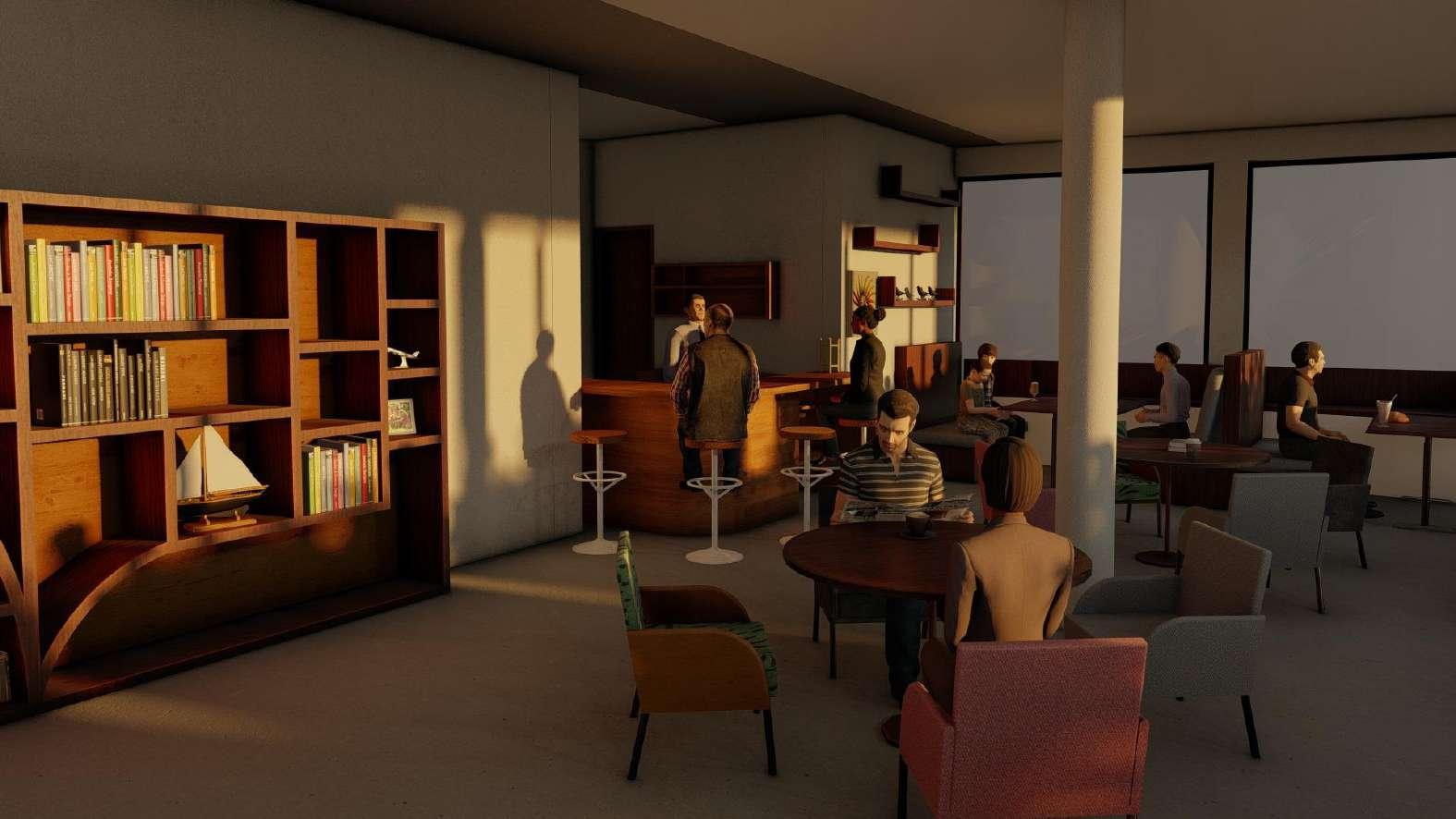

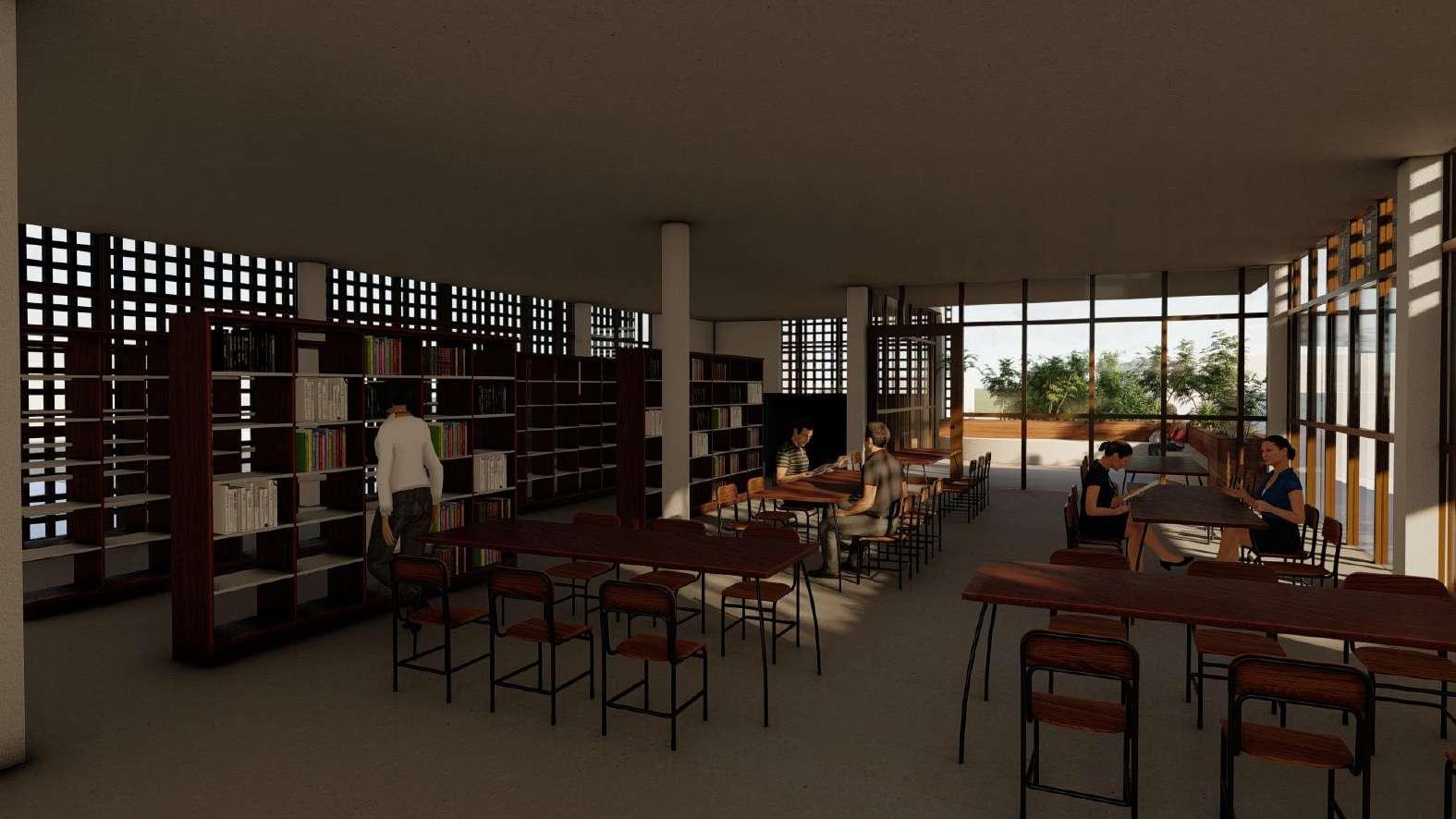

VISTAS TRIDIMENSIONALES INTERIORES

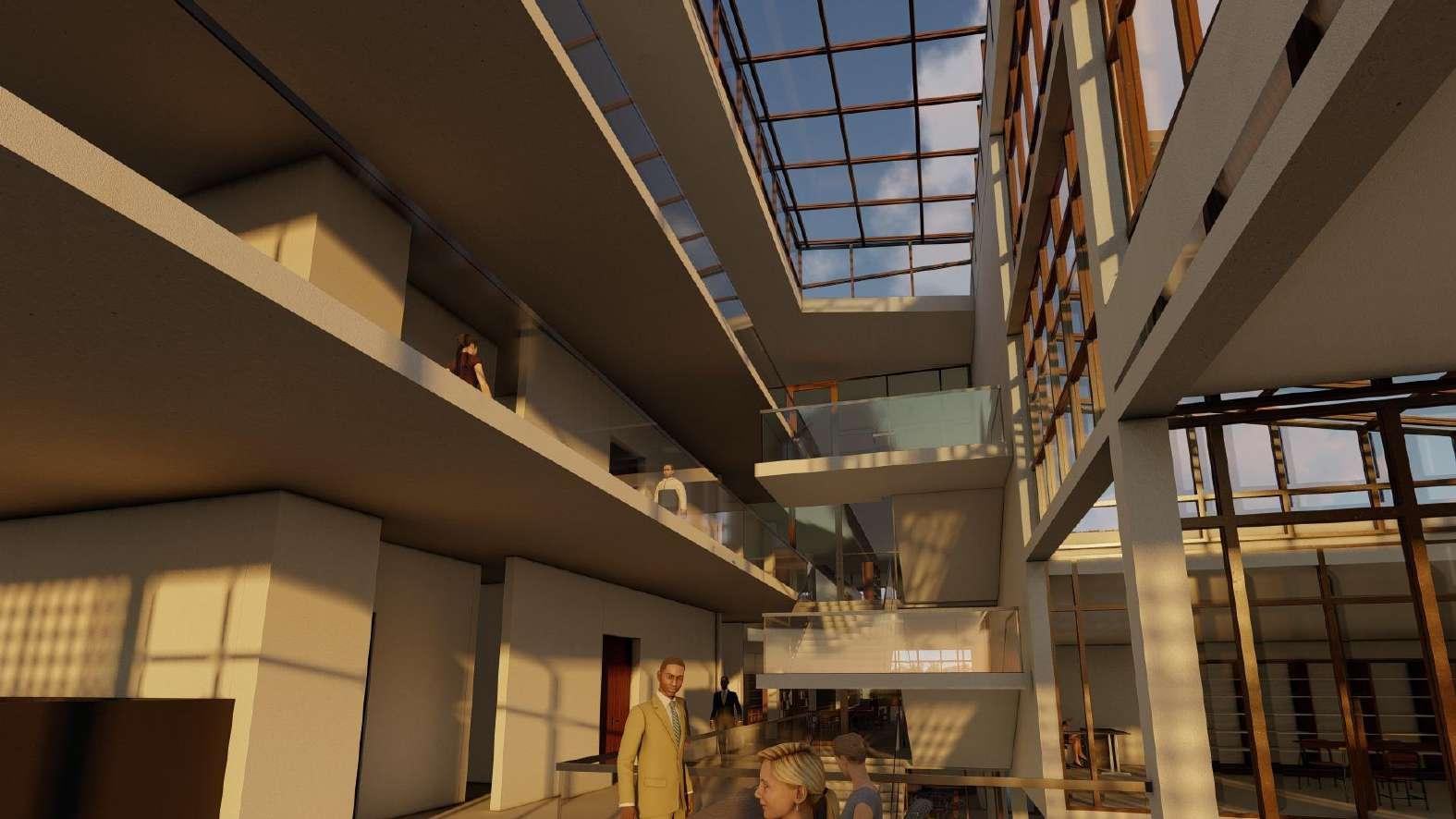

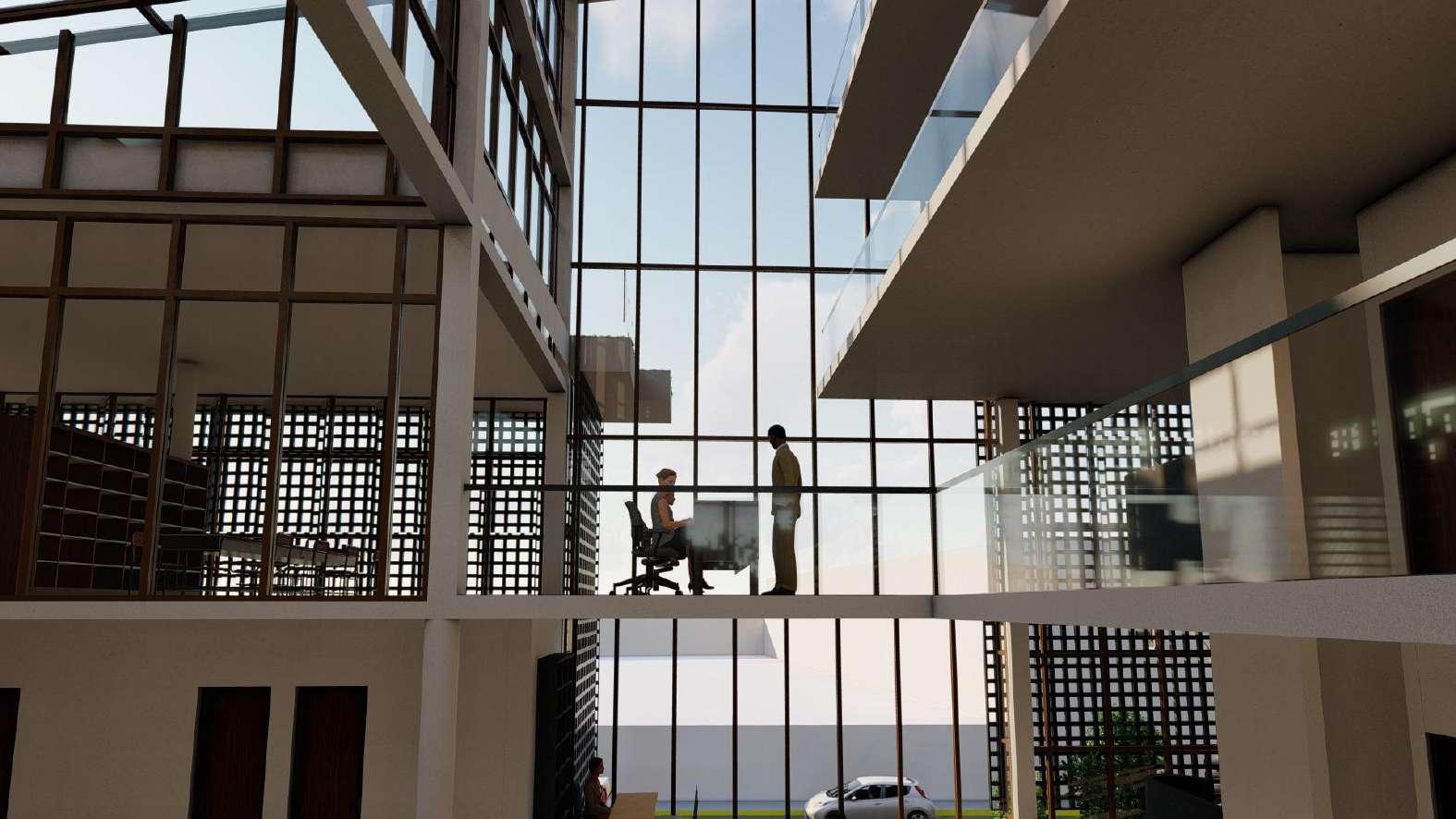

16) JUEGO DE ALTURAS DESDE SALA DE LECTURA ESPECIALIZADA

UNIVERSIDAD ANDINA DEL CUSCO

ESCUELA PROFECIONAL DE ARQUITECTURA

PROYECTO:

BIBLIOTECA METROPOLITANA MUNICIPAL

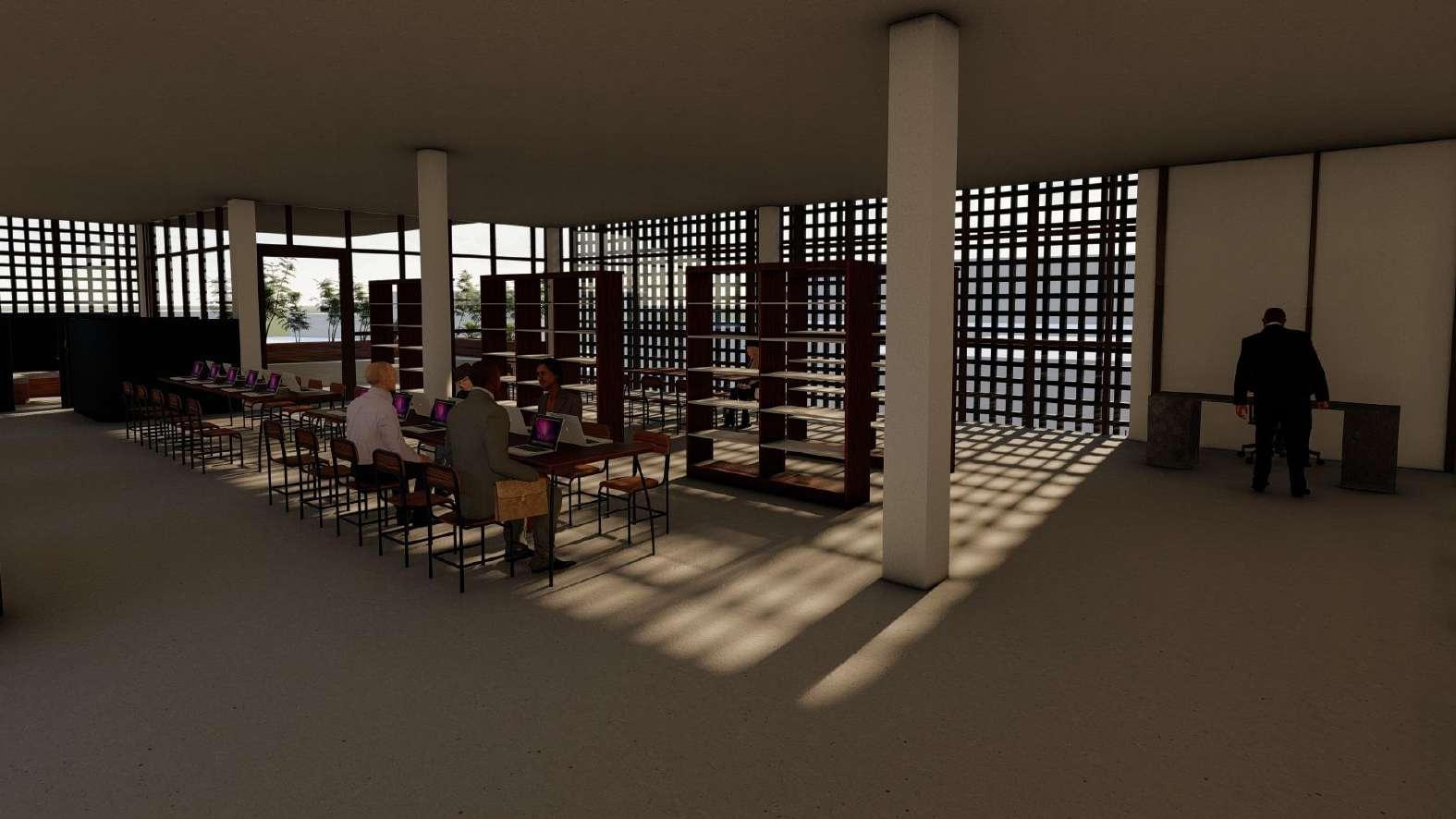

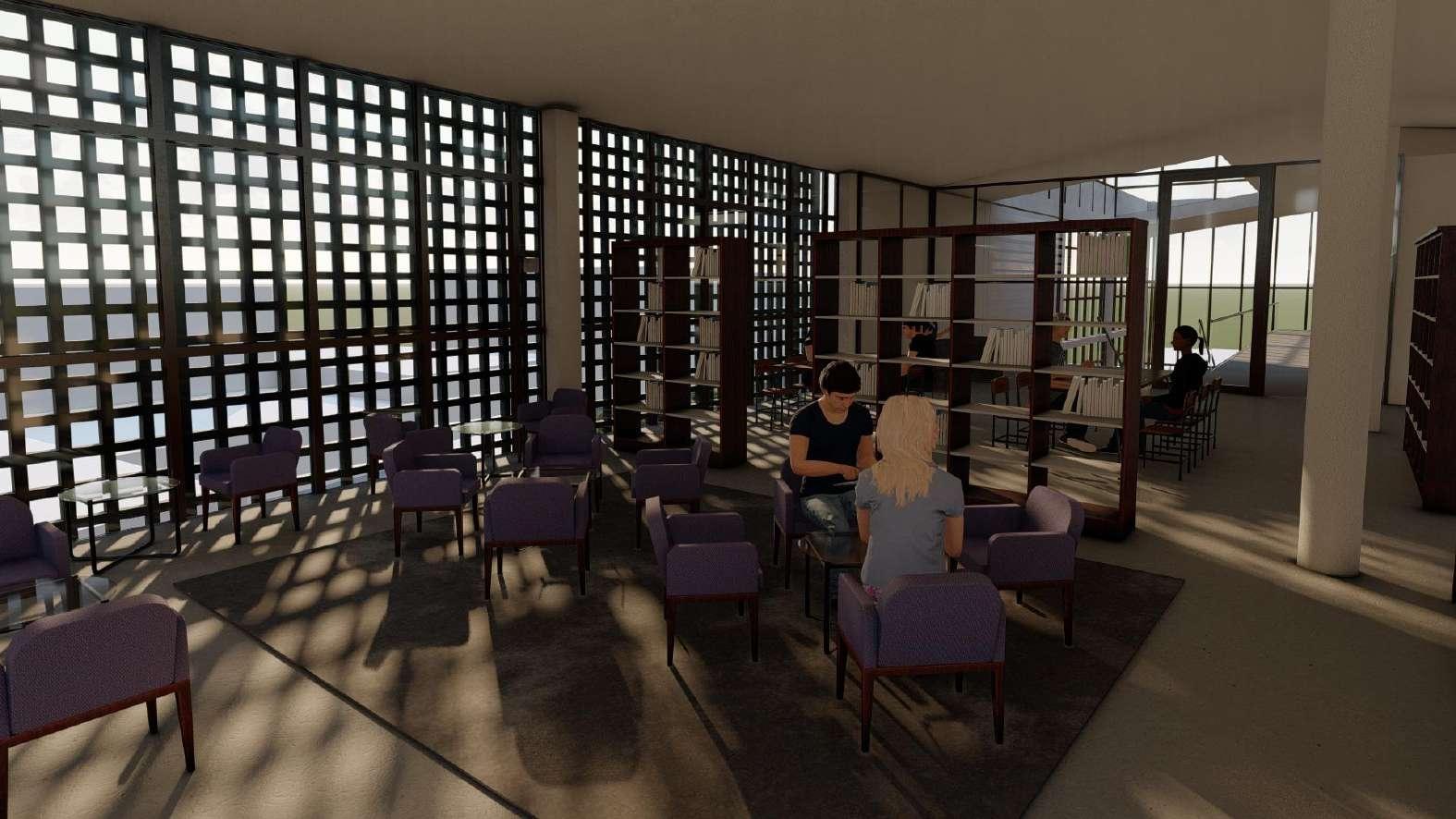

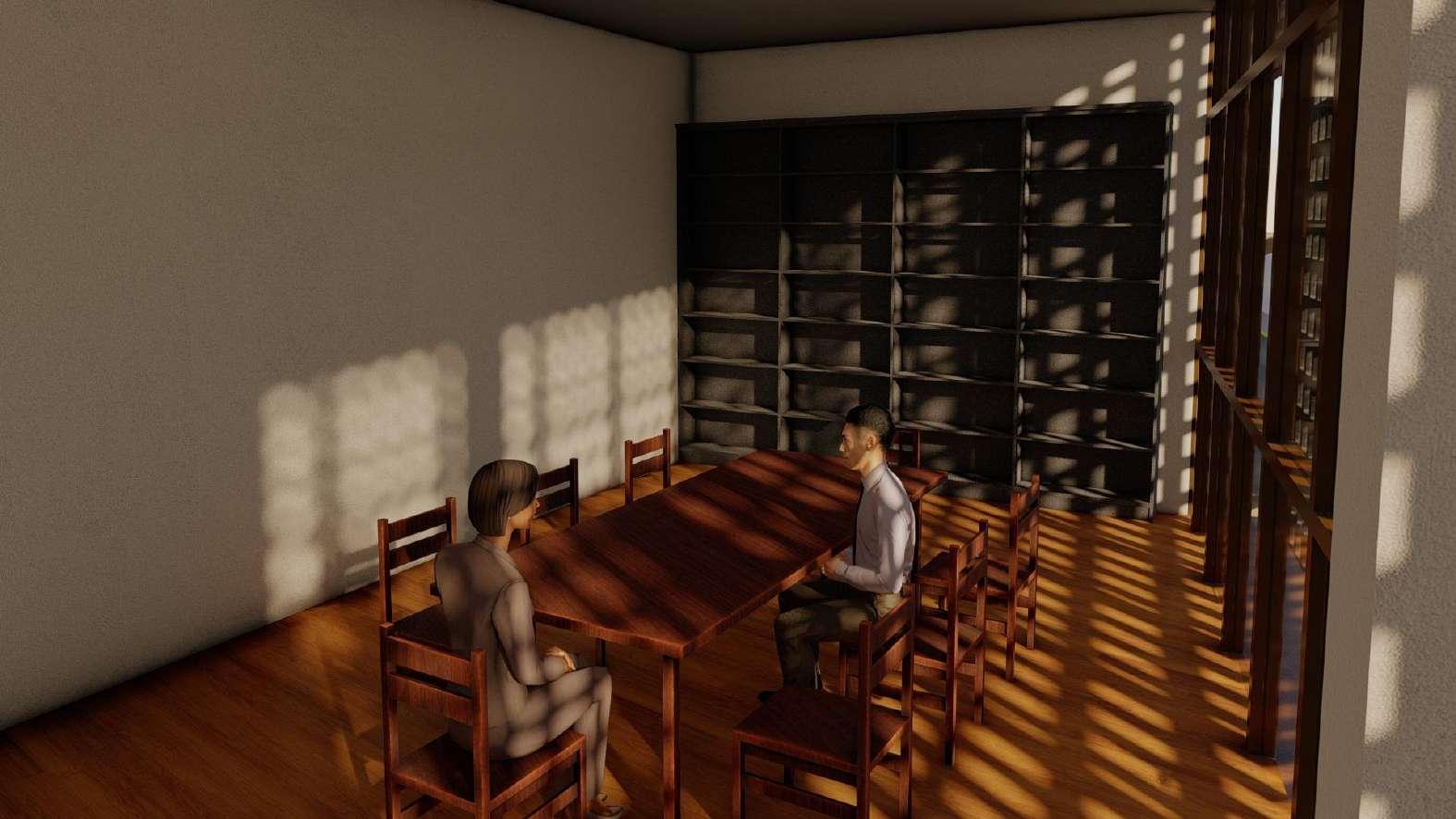

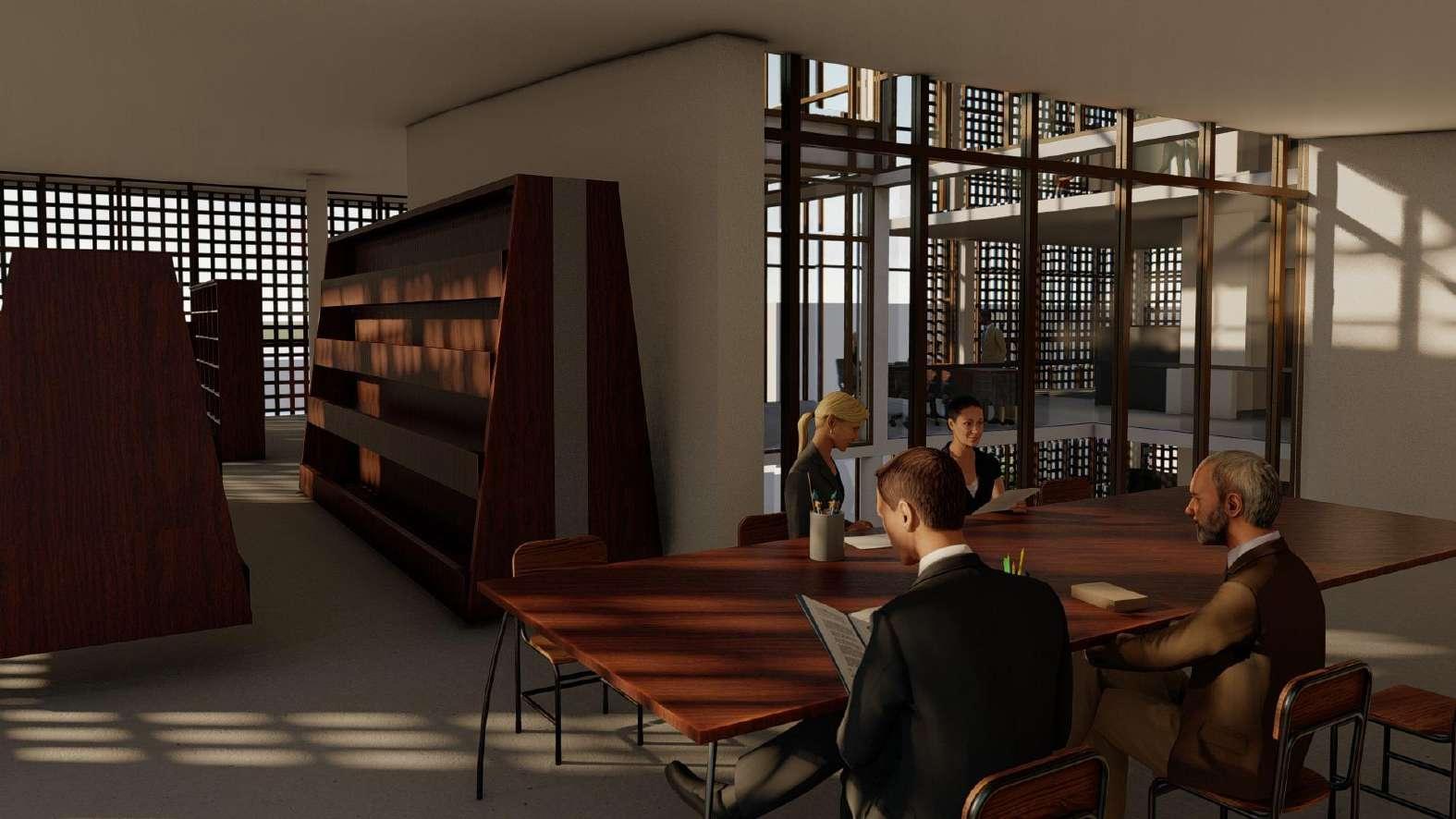

13) SALA DE LECTURA ADULTOS - ADULTO-MAYOR

17) SALA DE LECTURA ESPECIALIZADA

TALLER:

CONTENIDO: DISEÑO IV

DOCENTES

- ARQ CASAPINO ESPINOZA CARLOS ALBERTO

- ARQ BUENO DE OLARTE ANTONIO JORGE

ALUMNOS

- CUBA MACHACA, DARIELA JIMENA

- OBREGÓN CARPIO ALEXIA MERCEDES

FECHA:

ESCALA

LAMINA:

VISTAS TRIDIMENSIONALES INTERIORES A -

- SOTOMAYOR GARCIA, JOSE JEREMY 31 / 12 / 2020

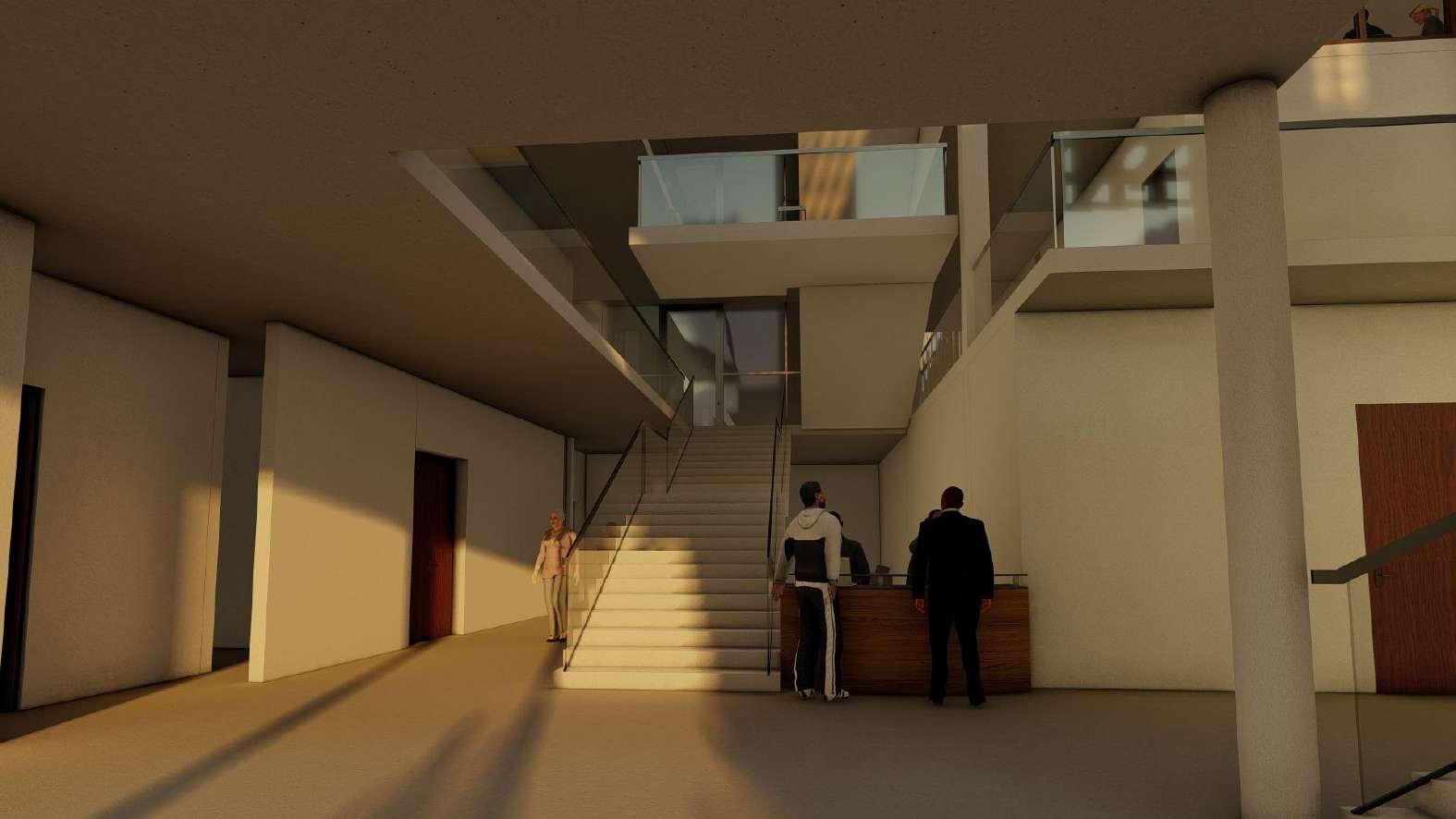

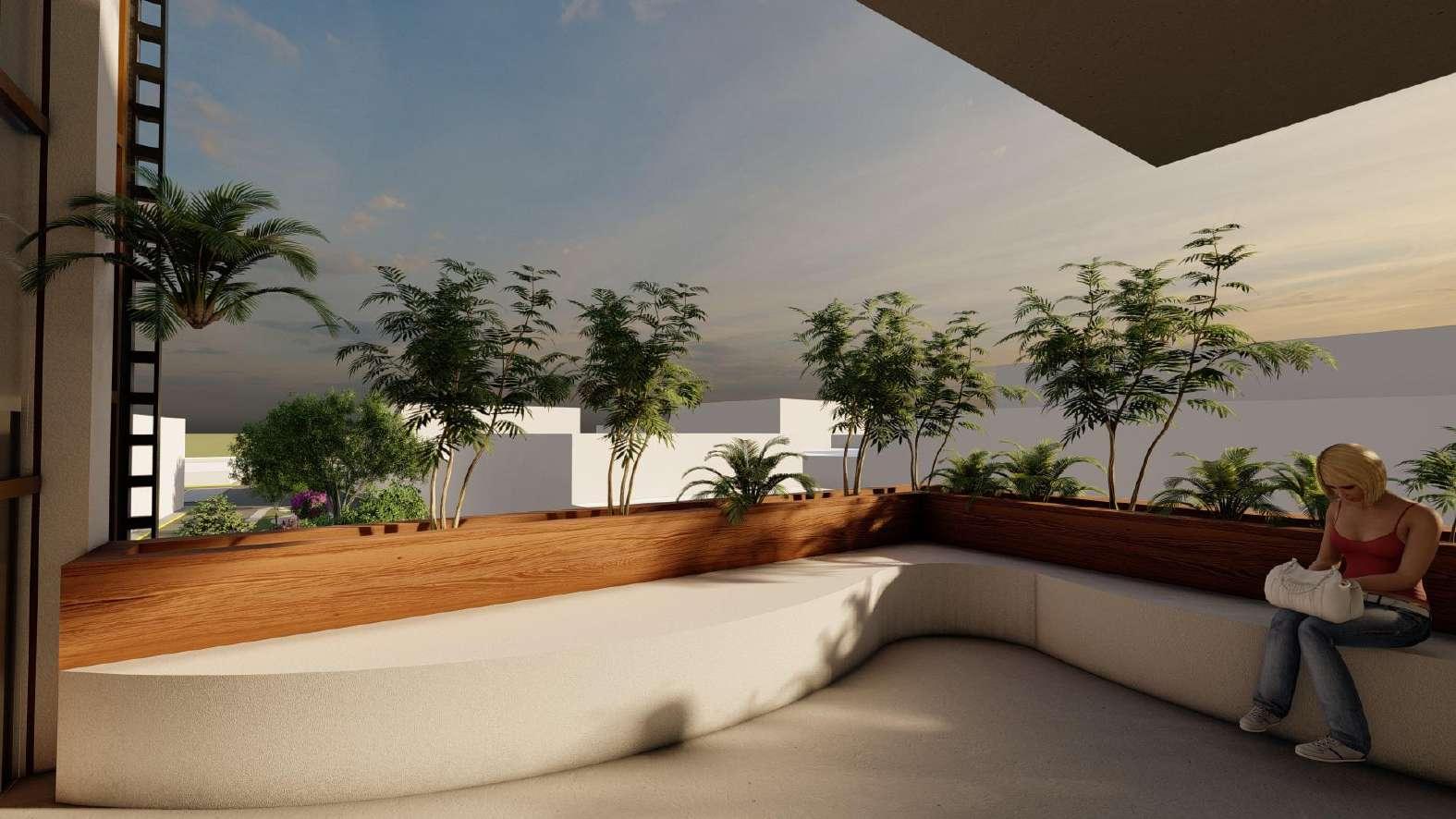

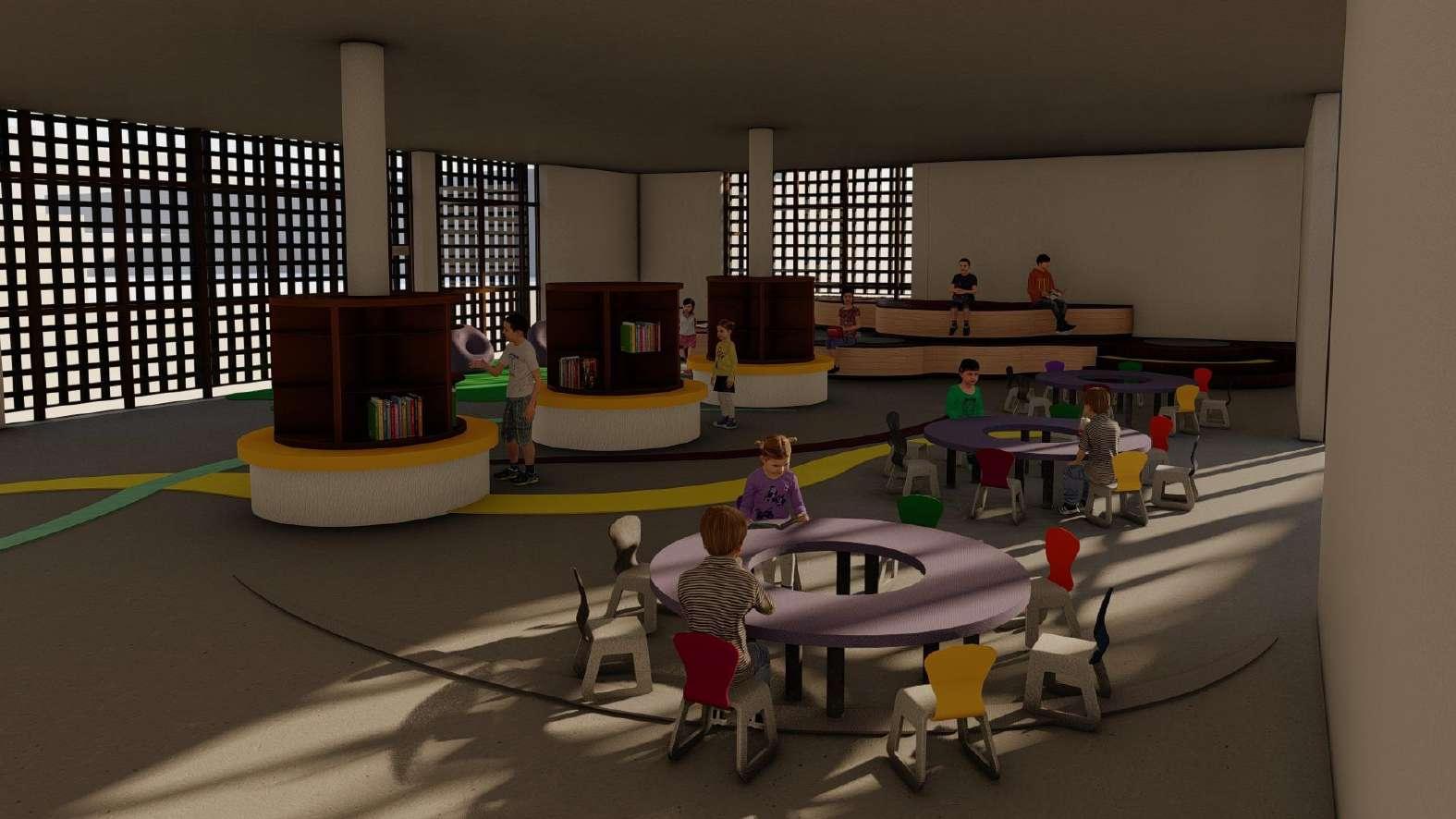

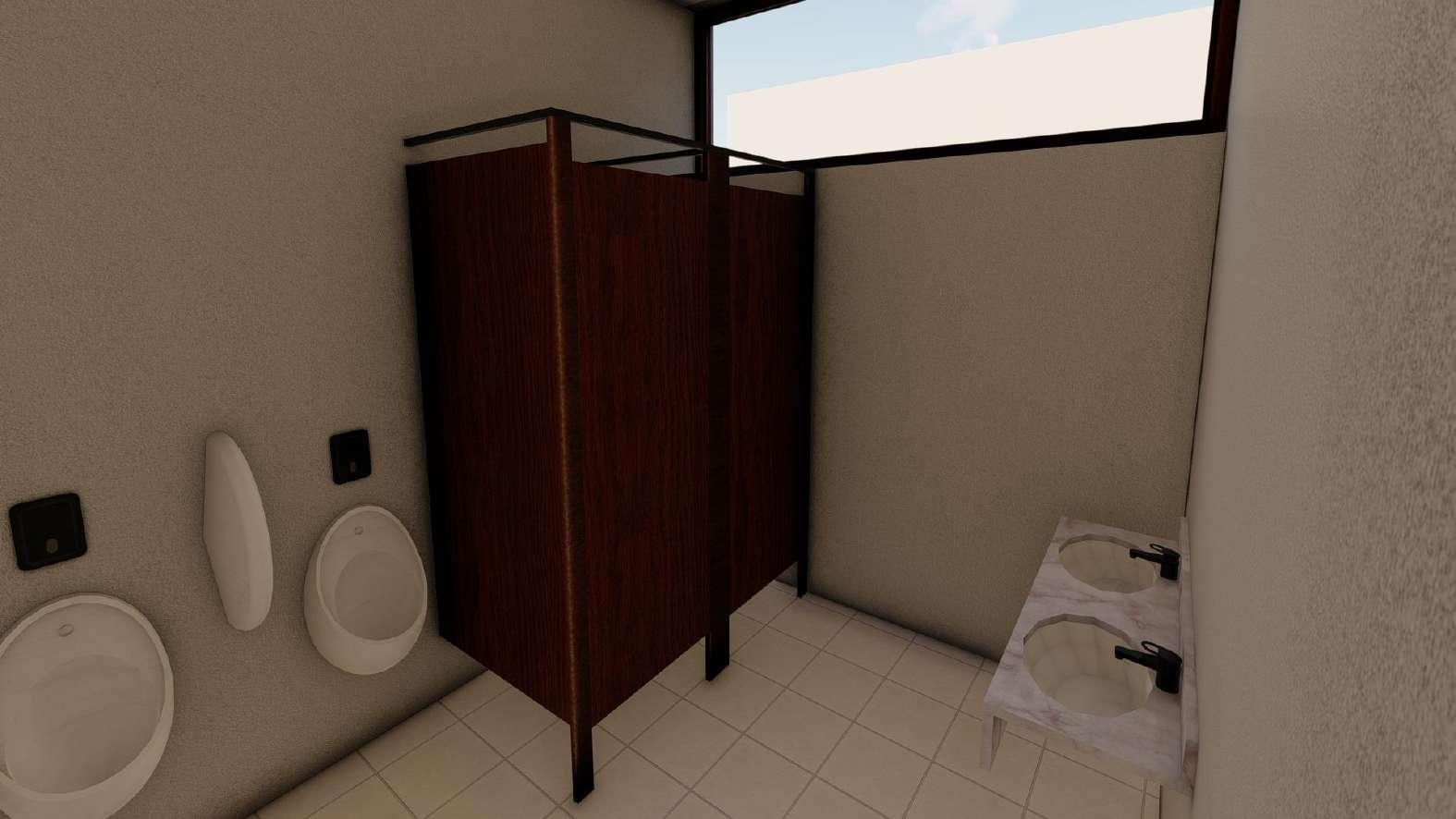

1) ADMISION 2) BOOK CAFE 3) SALA DE EXPOSICION 4) SALA DE USOS MULTIPLES 8) TALLER MULTIPLE 12) JUEGO DE ALTURAS DESDE LAS ESCALERAS 5) BAÑO VARONES 9) JUEGO DE ALTURAS EN ADMINISTRACION 6) SALA DE LECTURA DE NIÑOS 10) OFICINA 14) TERRAZA 18) SALA DE COMPUTO 7) SALA DE LECTURA DE NIÑOS 11) SALA DE JUNTAS 15) ESPACIO DE OCIO 19) SALA DE LECTURA ADOLESCENTES Y JOVENES
