Naturlig ventilation 2022/23

Gardinsystemer

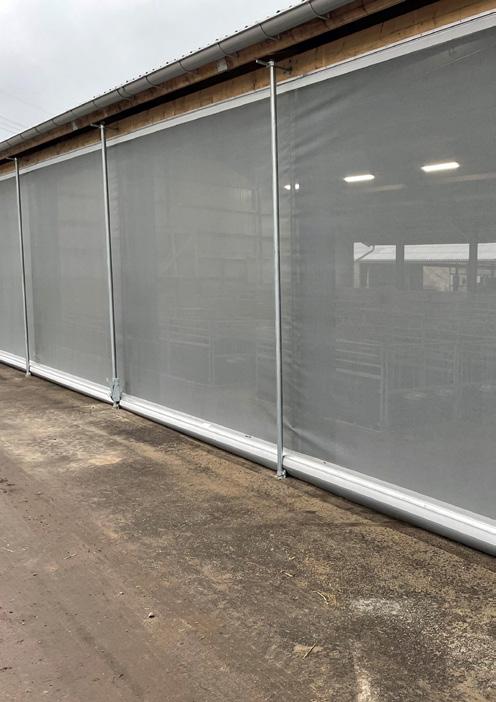

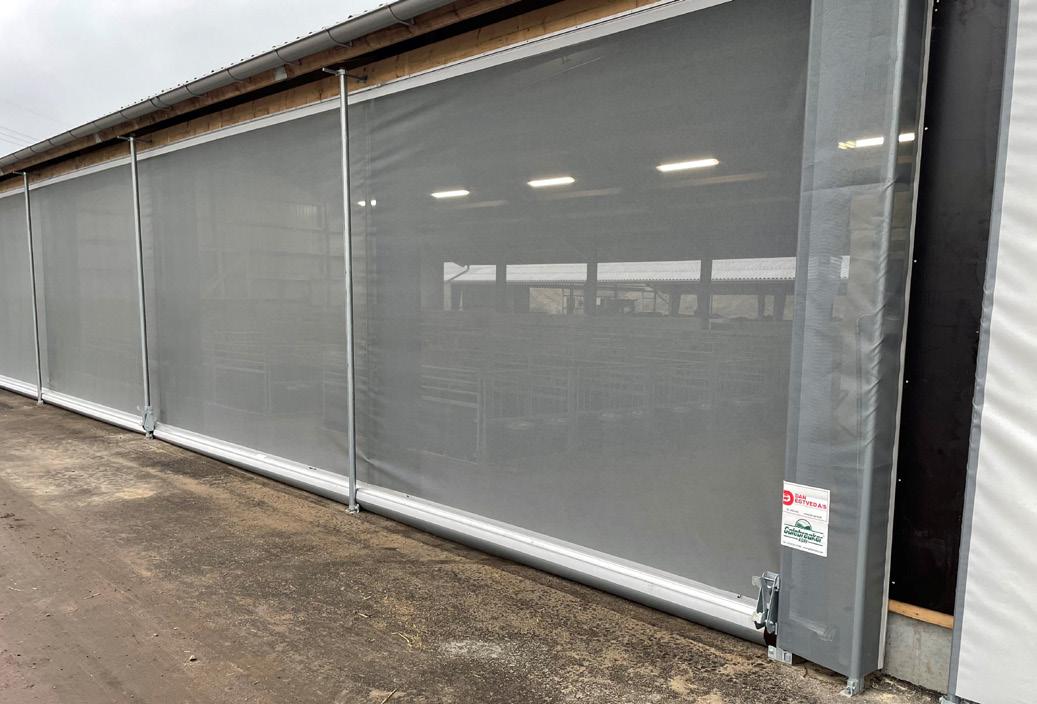

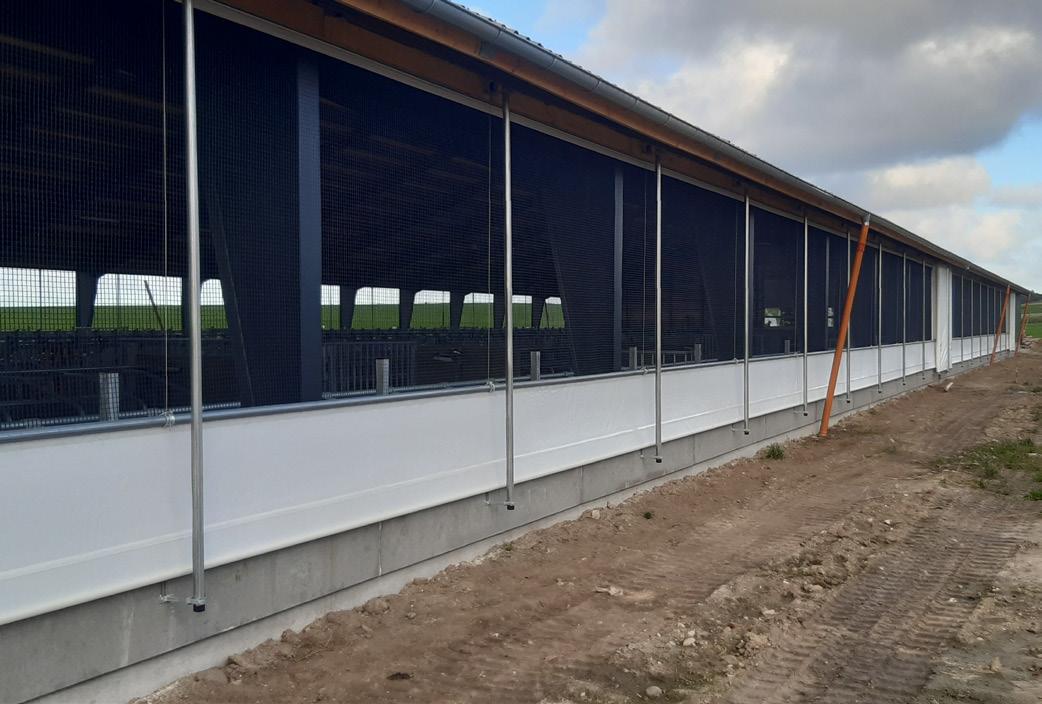

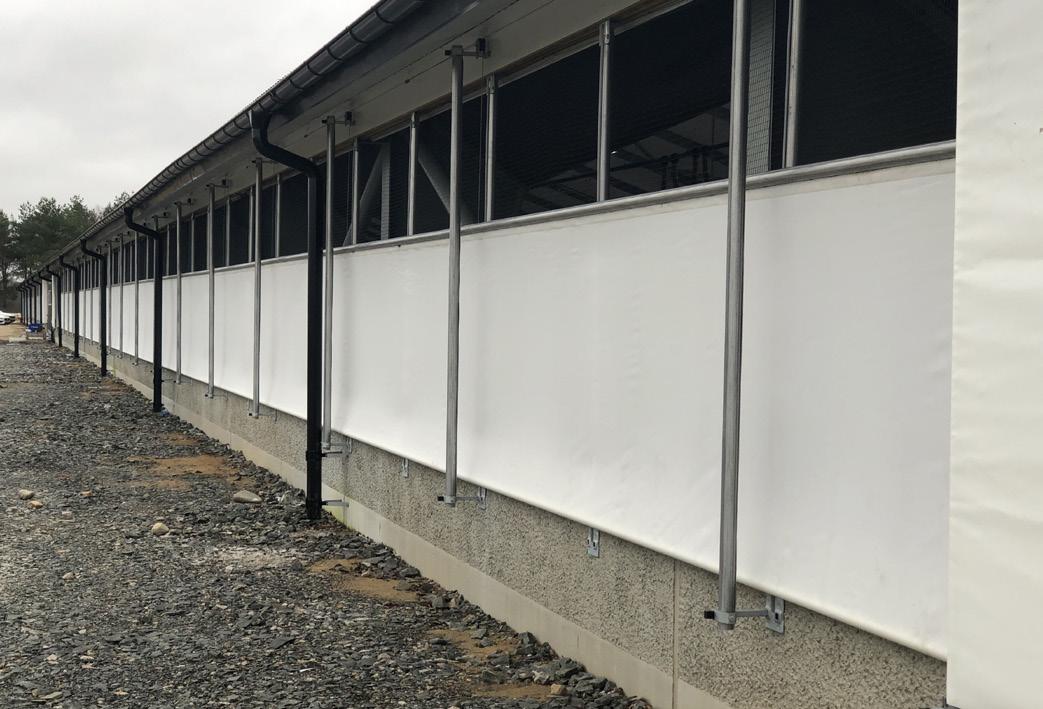

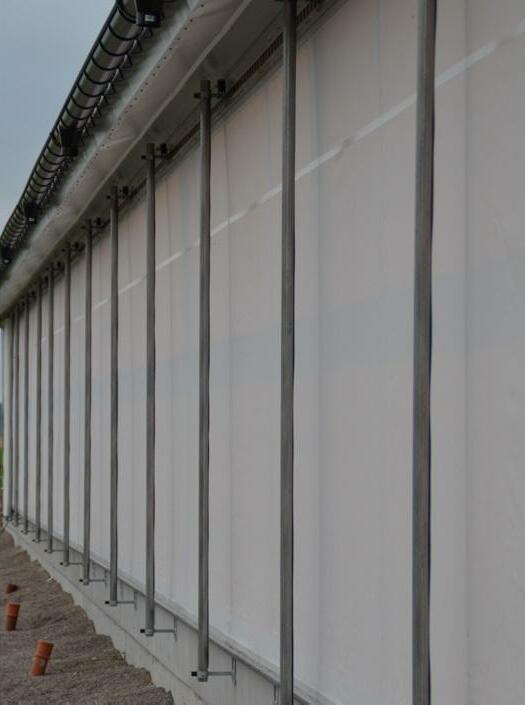

Gardinsystem VVS

VVS gardinet (Variabelt Ventilations System) åbner oppefra og ned og giver den optimale udluftning uden træk i stalden.

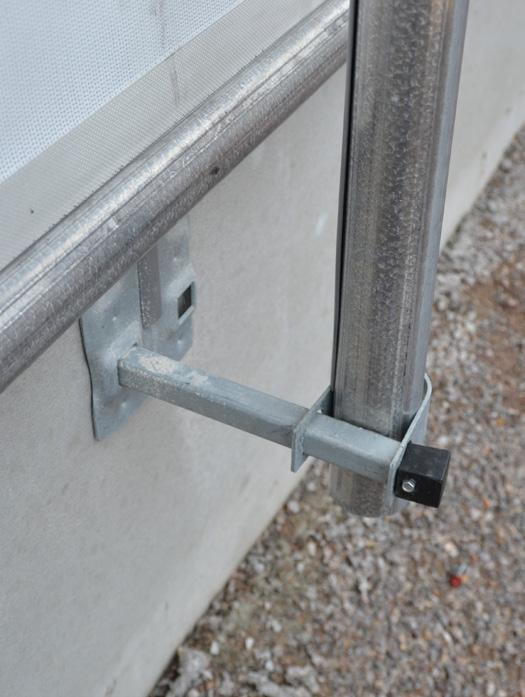

Det fritsvævende bundrør holder presenningen stram, og støtterørene er påmonteret en plastikliste der dæmper støj og slitage på presenningen.

Dugen til gardinet fås i en kraftig presenning hvor standard farverne er grå og grøn samt en transparent som er den mest populære. Desuden kan gardinet leveres med forskellige typer vindnet.

Styringen til gardinet er specialudviklet kun til VVS gardinet. Styringen kan styre op til fire gardiner og den styrer på temperatur, vindretning, vindstyrke og regn/ sne.

Gardinet drives af det velafprøvede og patenterede ”Lock Drive System” enten med en motor eller en ma nuel betjening.

2

Foldegardin

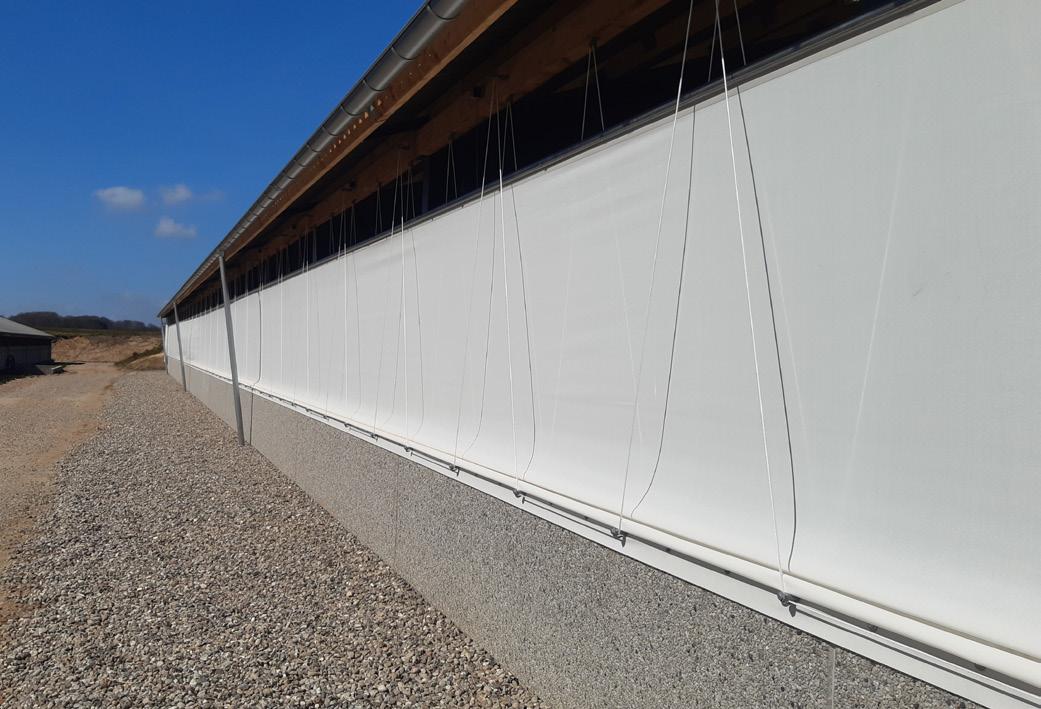

Foldegardin

Foldegardinet er konstrueret til brug i kvæg-, svine- og fjerkræstalde. Gardinet beskytter mod vind og vejr, og kan erstatte hele væggen eller dele af væggen og sam tidigt fungere som ventilationsanlæg i stalden.

Gardinet udmærker sig ved, at kunne folde sig sammen, så det ligger fladt på muren, eller på staldens sokkel.

Teknisk er gardinet konstrueret i tex glass kvalitet, som på det nærmeste er uopslidelig og umulig at rive i styk ker.

Gardinet kan leveres i 3 forskellige farver og er behand let mod statisk elektricitet, således at snavs ikke klæber imod matrialet. Gardinet er UV bestandig.

Gardinet er ophængt i et wiresystem, som løber over ruller og afsluttes øverst med et metal rør. Wiren kan betjenes manuelt eller v.h.a. en el-motor ved åbning/ lukning af gardinet.

Specielt god til stalde med sandsenge og halmstrøelse.

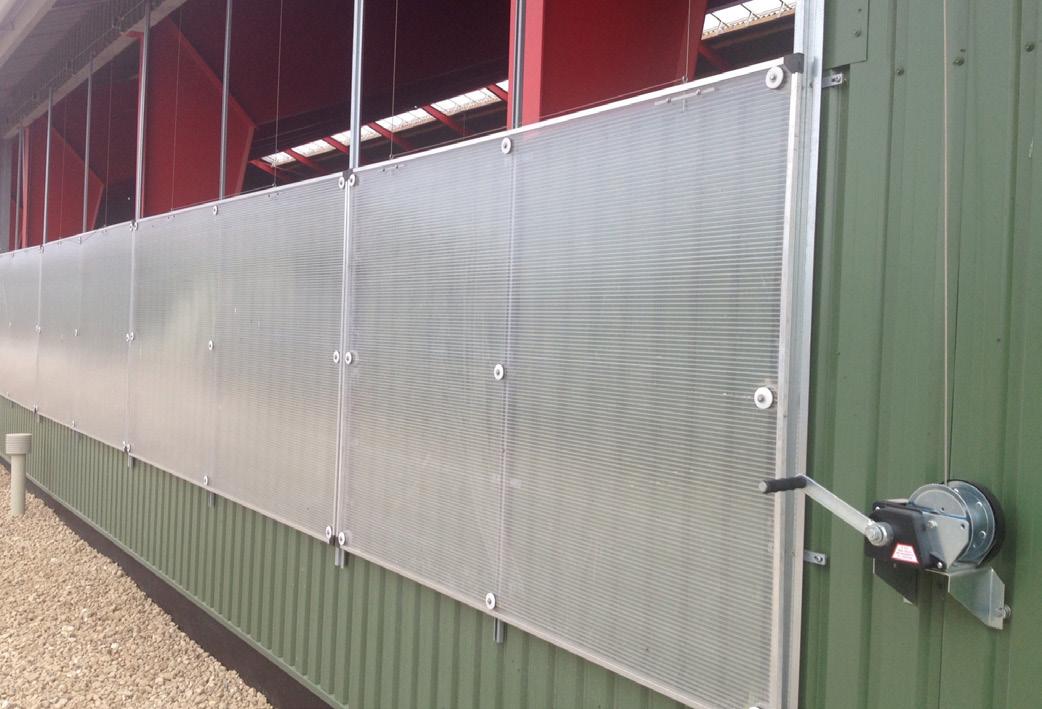

Lysgardin

Lysgardiner anvendes i forbindelse med naturlig ventila tion, og kan erstatte en stor del af den traditionelle væg, hvorved byggeomkostningerne nedbringes.

Lysgardiner leveres i transparent dobbelt polycarbonat plade. Monteres med glidelejer med en udsparing, der passer ind i skinner, som monteres lodret på væggen.

Leveres med enten en manuel eller en motoriseret hæve/sænke funktion.

Tætningslister kan monteres.

Foldegardin

Foldegardiner er velegnet til stalde med sand eller dyb strøelse.

3

Porte

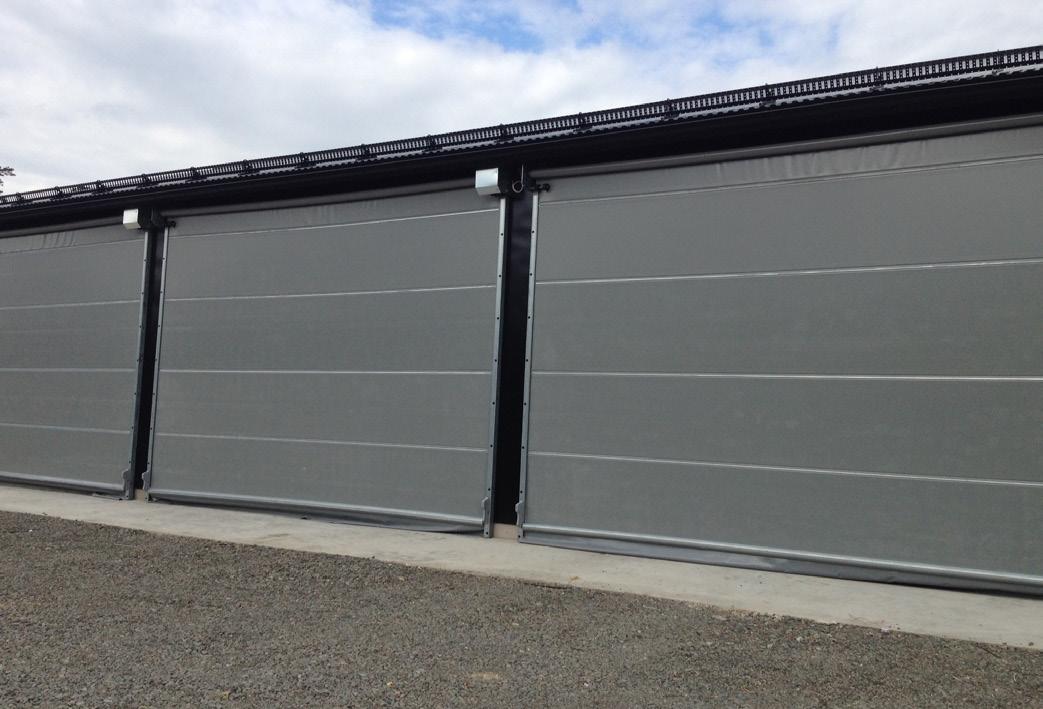

Agridoor

Et sektionsinddelt rulledørssystem, hurtig betjening og med fuglesikker lukning. Hver sektion er uafhængig, hvilket giver mulighed for at vælge materiale for hver sektion. Porten kan laves med vindnet i alle sektioner, eller med presenning i f.eks. de 2 nederste sektioner og vindnet i resten.

Velegnet til foderlagre, kornlagre, fodergange, malkestalde og andre bygninger.

Max bredde: 10 m

Max højde: 10 m (max 55 m²)

Multibay

Elektrisk gardin system der kan dække flere spærfag. Åbner nedefra og op. Motordrevet. Kan laves med vindnet.

Velegnet til kvæg og fjerkræsbygninger.

Max bredde: 20 m

Max højde: 5 m (afhængig af materiale valg)

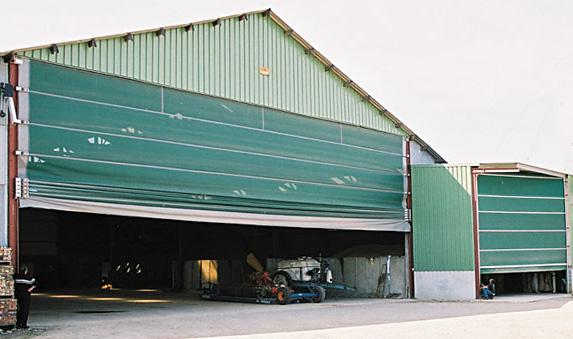

Maxidoor

Den lodrette foldedør som kan monteres på eksisteren de bygningsstolper. En omkostningseffektiv løsning til store åbninger. Giver adgang i fuld bredde.

Velegnet til foderlagre, kornlagre og lign. bygninger.

Max bredde: 20 m

Max højde: 10 m

4

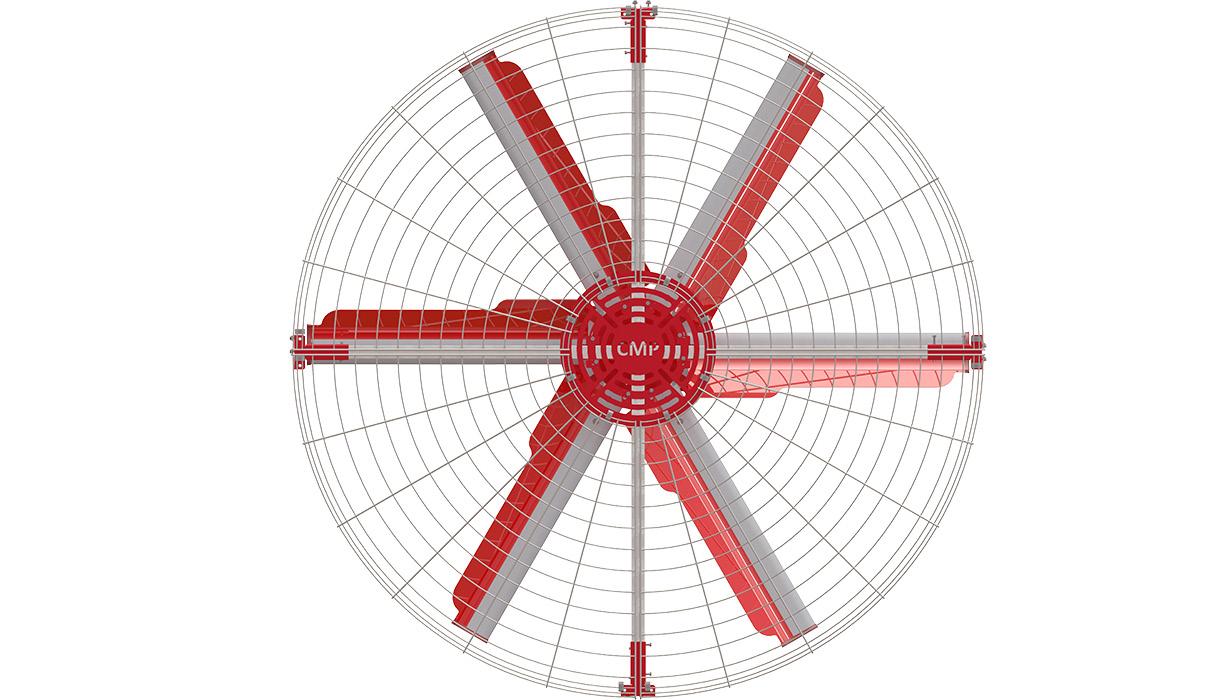

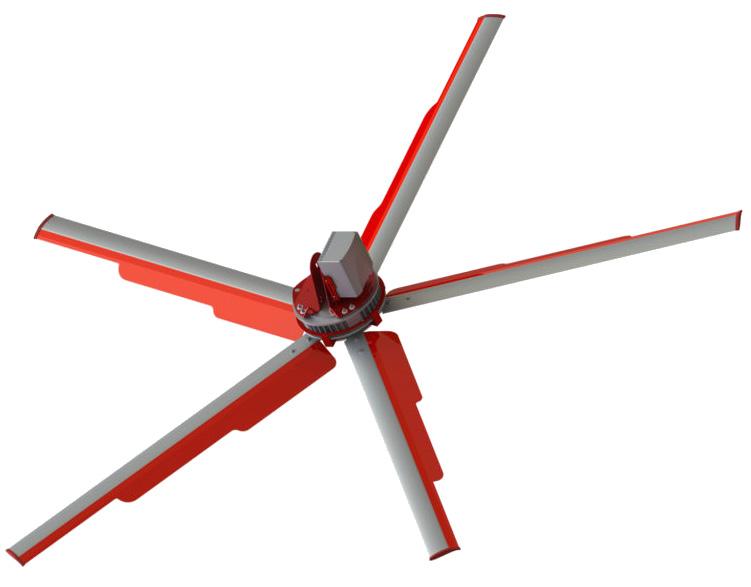

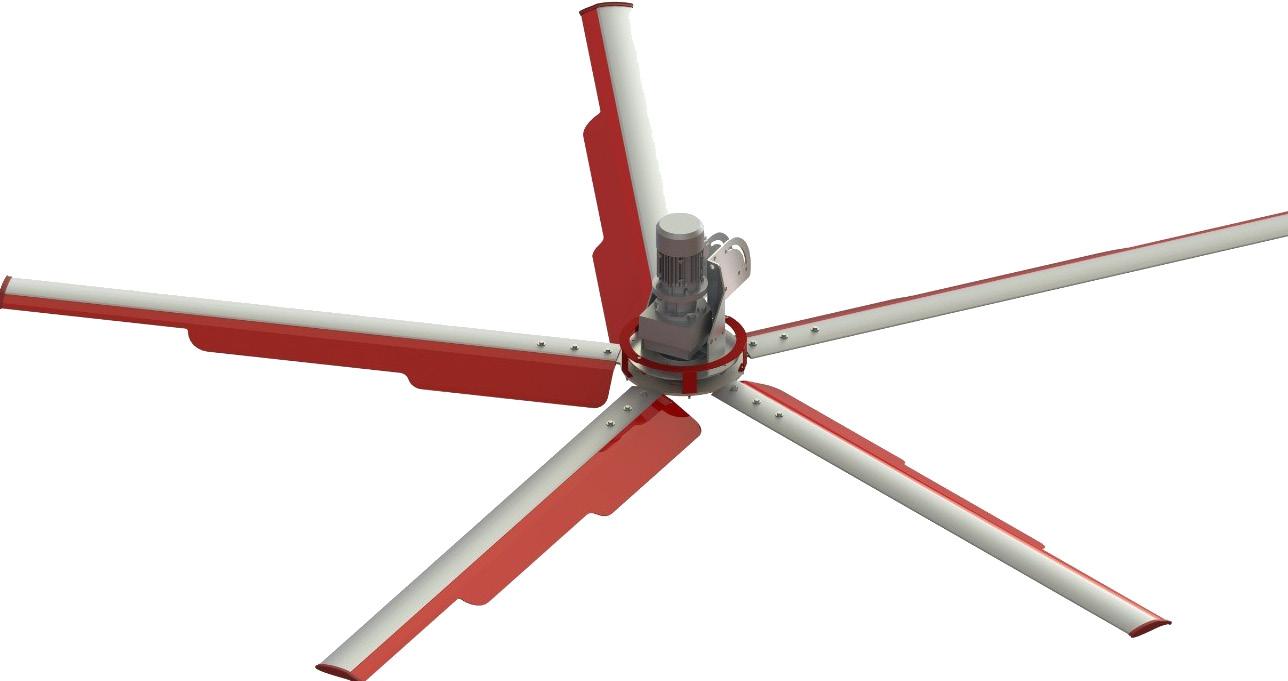

Zefiro

Stor luftmængde - lav hastighed

• Fra Ø 4 m til 7 m

• Med magnet motor - giver lavere forbrug

• Mindre slid på mekaniske dele og dermed lavere vedligeholdelsesomkostninger

• Med indbygget mekanisme til automatisk og uaf hængig hastighedskontrol

• Med vinger i aluminium med airflap på - for større luft cirkulation

• 0,6 - 0,8 kW forbrug

Ventilator VS

• Stor luftmængde - lav hastighed

• Fra Ø 4 m til 7 m

• Det særlige træk ved denne serie af produkter er aksel aflasteren, en patenteret komponent føjet til den mekaniske del af ventilatorerne, for at elimine re friktionen genereret af vægten af tandhjulet og bladene. Det øger ventilatorernes robusthed.

• Med vinger i aluminium med airflap på - for større luft cirkulation

• Med sikkerheds komponenter - sikkerhedskabler og sikkerhedsstop

• 0,6 - 1,8 kW forbrug

Ventilator Vertigo

Stor luftmængde

• For vertikal ventilation

• Fra Ø 0,8 m til 1,3 m

• Inkl. sikkerhedsnet

• Med vinger i glasforstærket polypropylen - betyder lav støjniveau selv ved høj hastighed

• 0,85 - 1,00 kW forbrug

Styring & sensor

CMP har designet, udviklet og patenteret en bred vifte af styreenheder. Hver kontrolenhed har en fjernbetjening til sys temadministration og et elektrisk panel til elinstallation. Afhængig af kravene til den individuelle installation kan der tilkøbes en temperatur- eller en temperatur/fugtighedsmåler. En vindsensor kan installeres for at beskytte systemet mod vindstød.

Positive effekter for malkekøer

foderoptagelse medfører højere ydelse

reproduktion

hygiejne betingelser

liggetid

5
1. Forbedret
2. Bedre
3. Bedre
4. Forøget

Dan Alu-Kip findes i 14 forskellige bredder fra 60 cm til 400 cm.

Kan leveres til taghældning 15 - 20 grader eller 21 - 31 grader.

Dan Alu-Kip

Børste som effektivt forhindrer at vand, sne og blade trænger ind

Kraftig tætsluttende aluminiums profil med tætnings læber

Lysplader er 10 mm isolerende polykarbonat plader med 10 års lysgennemtrængningsgaranti

Udgangspunktet for udviklingen af alu-kippen var at konstruere en holdbar og stærk kip, der kan modstå de belast ninger som staldmiljøet og vinden udsætter den for. Derfor er aluminium og rustfri skruer/bolte valgt som materiale, og de kraftige profiler er specielt udviklet til kippen.

Lyspladens overlap på tagpladerne dimensioneres altid tilstrækkeligt stort, således at vand og sne kun under eks treme vindforhold finder vej ind i stalden.

Lyspladerne er 10 mm isolerede polykarbonat plader, som har 10 års lysgennemtrængningsgaranti. Lyspladerne samles over det kraftige aluminiumsspær, og fastholdes af en aluminiumsprofil med tætsluttende gummilæber. Åbningen mellem vindafviserpladen og tagpladen er lukket af en børste, der effektivt forhindrer vand, sne og blade i at blæse op ad tagpladen og ind i stalden.

Alukippen fås i bredder op til 400 cm fra ås til ås. Standard udluftningshøjde er 80 cm (40 cm hver side), men den kan også leveres med tilpassede udluftningshøjder.

Alu-kippen er nem at montere - dels fordi systemet er enkelt i sig selv, og dels fordi kippen leveres relativt færdig monteret.

Alu-kippen kan selvfølgelig også leveres med lukkeklapper, som kan justere udluftningen. Denne løsning leveres både med en manuel og en motorløsning.

6

Dan Alu-Kip

Vindafviser plade med tætningsbørste mod tag

U-profil som stabiliserer lyspladen i hele kippens længde

Minimum 20 cm overlap lukker kun vand eller sne ind under ekstreme forhold

Rustfri selvborende skruer til samling af spær, vindafviser plade og fastgørelse af lysplader

Lysplader og alu profiler er forbukket og kan monteres i ét stykke på begge tagflader

Gavlplader tætnes med silikone mod bestående tag

Klapper med manuel, el. regulering eller automatisk styring som ekstra udstyr

Kraftig aluminiums profil med tætningslæber

10 mm isolerende lysplade

Spær af kraftige aluminiums u-profiler 67x55x3 mm

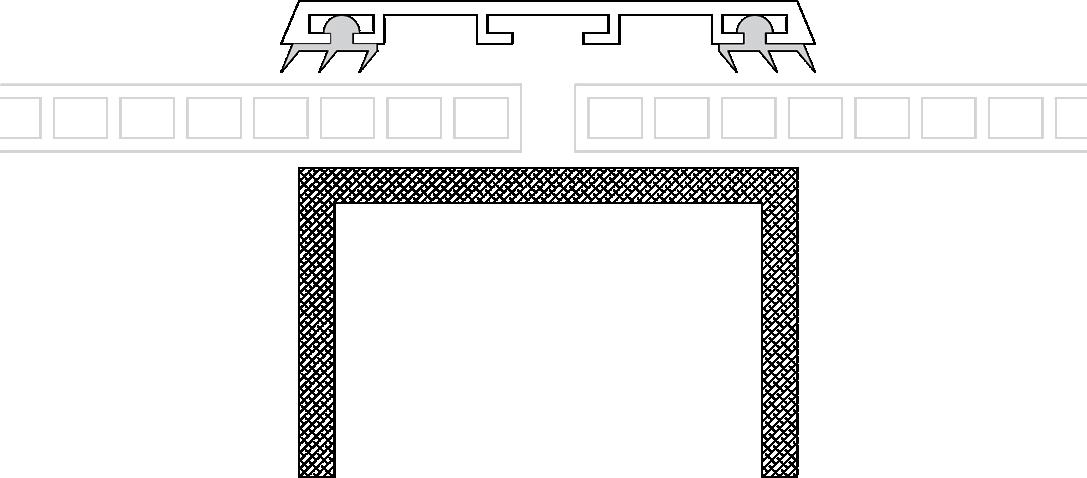

Snit af spær, tag og profil til fastgørelse.

Dan Alu-Kip

Dan Alu-Kip holdbar og stærk ovenlys, der kan modstå de belastninger der er i staldmiljøet.

7
