产品说明 PurePass
船用污水过滤系统 (patent pending)
PureteQ PurePass过滤系统建立在PureteQ在EGCS， EGR和iCER污水处理技术方面的广泛专业知识之上， 能为船舶装备提供更强大，更高效的污水处理和污泥处置。当与PureteQ水监测相结合时，PurePass 能为船 舶提供符合 MEPC 340（废气清洁系统）和 MEPC 307（废气再循环系统）的简易的水管理。
• 系统含括整体所需的所有设备、传感器和控制 系统
• 可与其他水处理系统集成，亦可独立安装作为 主要的水处理
• 全自动运行
• 滤芯更换简便
• 使闭式水处理更简单和易于船员操作
• 从污水中直接分离渣或污泥，从而将渣或污泥 处理过程从排放水处理系统分离开来
• 维护工作量极小

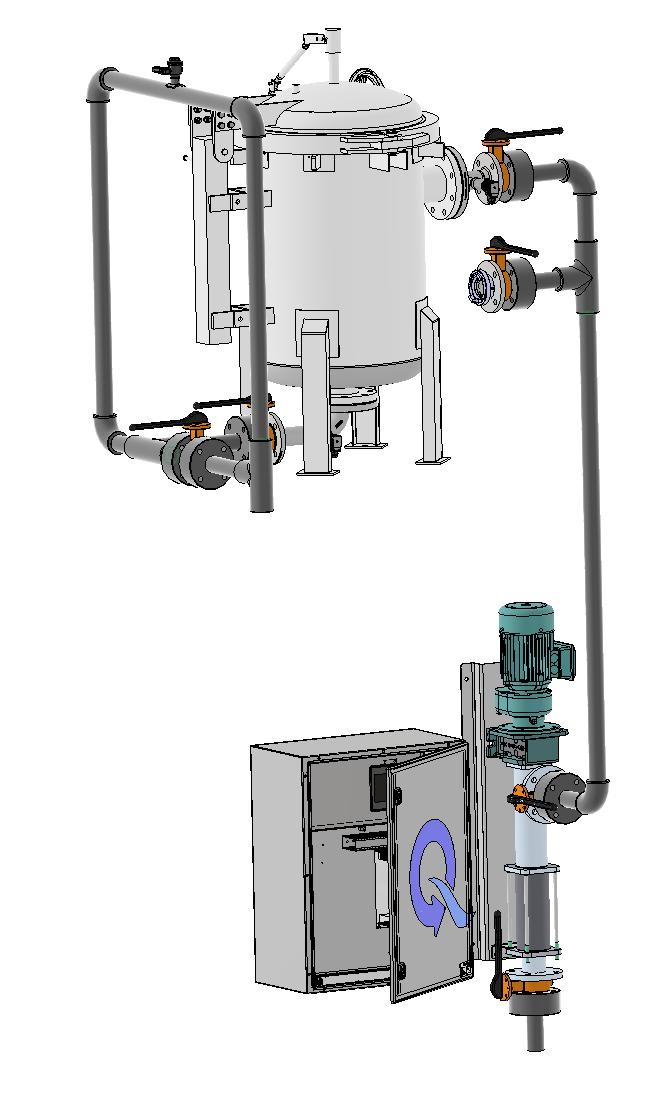

安装&尺寸
泵 泵&电机本体:
Width: 280 mm
Height: 1200 mm
控制箱 不锈钢箱体:
H: 760 x W: 600 x D: 350 mm
控制单元/PLC
泵电机PLC控制
过滤单元 4, 6, or 8 滤袋 (见下表)
Size A (height) B (length) C (width) Free height Weight (kg)
4 bags 1396 824 812 525 175
6 bags 1542 976 1035 680 255
8 bags 1581 1076 1185 760 270
处理能力&操作
工作压力 设计 max. 2 bar
过滤范围 10 -> 0 micron
油渣处理能力:
Size 4
Size 6
Size 8
55 kg - 0.85 m3
80 kg - 1.30 m3 105 kg - 1.70 m3
系统配备
传感器 液体温度
过滤器单元进出口压差 液体电导率 液体密度
水检测 满足 MEPC307 and MEPC340
舱柜 处理水柜， 当集成到其他水处理系
统时约 1 m3
接口界面
电源 380-480V 50/60 Hz
屏幕 7” 彩色触摸屏
通讯 Modbus TCP
功率 可驱动多达3台泵
远程访问 全数据和服务接入(需网 络)
报警 就地报警及处理
满足规范
IMO compliance MEPC 259 (68)
MEPC 340 (77) MEPC 307 (EGR)
工作环境
处理液体工况 0-5 m3/hour
Max. 10 bar
Temp.: 0-110 °C

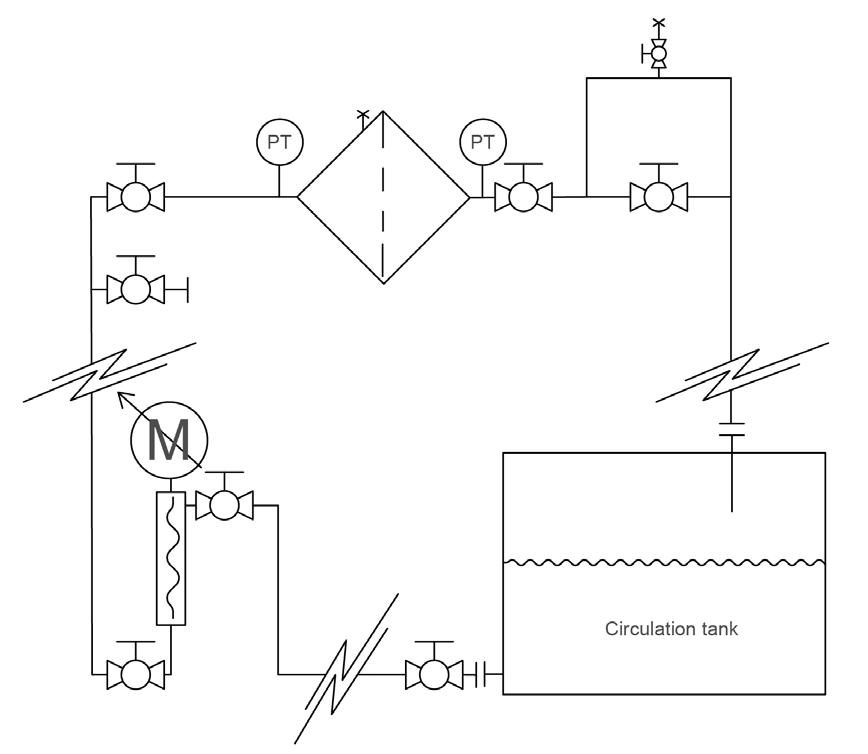

通用设计P&ID
