Aqua Xpress

Page 1


ET KOMPLETT SYSTEM

Aqua Xpress er et komplett vannstopp-system som er designet for enkel installasjon og høy brukervennlighet.

Aqua Xpress® Fuktføler

Trådløs fuktføler som både alarmerer og sender et signal til ventildriveren som stenger vannet. Enkel tilkobling til fuktfølerteip og ekstern fuktføler.

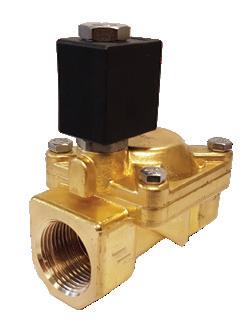

Aqua Xpress® Magnetventil

Ventilen monteres slik at den stenger av vannet til hele huset, eller kun en hvitevare/ vanndispenser. Kabel og plugg til ventildriver er alltid inkludert.

Aqua Xpress® Ventildriver

En ventildriver kan styre 1 eller 2 ventiler samtidig. Finnes også med med strømadapter for å slippe å installere en ekstra stikkontakt.

*Alle ventiler har en «Joggefunksjon», dvs. ventildriveren åpner og lukker ventilen hver 48. time for å beholde den mekaniske bevegeligheten i ventilen. Dette for å unngå at ventilen setter seg, som kan skje over tid.

FLERE MULIGHETER

Aqua Xpress er fleksibelt system som enkelt lar seg utvide med flere praktiske funksjoner.

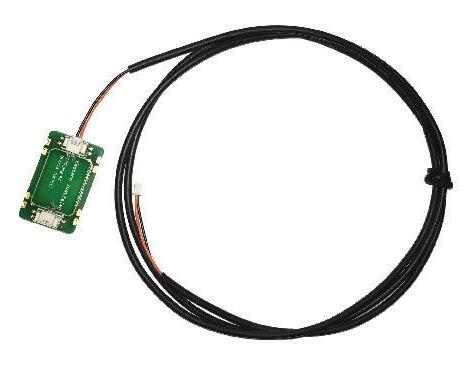

Forlengere til fuktføler

Finnes i 2 utgaver: Ekstern fuktføler for punktmåling flere steder, og fuktfølerteip med fuktføling langs hele teipen. Begge kan skjøtes, mens teipen kan kuttes.

Open Protocol

Trådløs bryter

Systemet kan utvides med trådløs bryter som enkelt stenger vannet - enten umiddelbart (på/av) eller etter en viss tid med tilhørende timerfunksjon. Bryteren finnes i flere farger, og har en rekkevidde på inntil 15 meter.

Alle trådløse Aqua Xpress-komponenter snakker med alle andre CTM Lyng produkter med OPsymbol, i tillegg til en rekke andre som bygger på ZigBee-protokollen. Dette gjør det mulig å integrere vannstoppen i en større smarthusinstallasjon.

Les mer på ctmlyng.no/op

Aqua Xpress® Maskinstopp, OP

1/2 AX Maskinstopp 3/4 tilk., OP

Enkel maskinstopp med fuktføling - for oppvaskmaskin, vaskemaskin, kjøleskap eller vanndispenser.

Fakta:

Komplett pakke

Stenger vann til maskin ved fukt

Enkel montering

Mulighet for trådløs styring

Kan utvides med andre komponenter

Pakken inneholder

1 x ½” Magnetventil med ¾” tilkobling

1 x Ventildriver

1 x Fuktfølerteip (60cm) med 1m kabel

NRF 564 85 18

El.nr 45 031 88

Aqua Xpress®

Maskinstopp m/ adapter, OP

1/2 AX Maskinstopp 3/4 tilk. m/strømadpt, OP

Enkel maskinstopp med fuktføling. Med strømadapter for å slippe å installere en ekstra stikkontakt.

Fakta:

Komplett pakke

Stenger vann til maskin ved fukt

Enkel montering

Mulighet for trådløs kommunikasjon

Kan utvides med andre komponenter

Pakken inneholder

1 x ½” Magnetventil med ¾” tilkobling

1 x Ventildriver med strømadapter

1 x Fuktfølerteip (60cm) med 1m kabel

NRF 564 85 17

El.nr 45 031 87

Aqua Xpress®

Vannstopp leilighet/hytte, OP

1/2 AX Grunnpakke Leilighet/ Hytte, OP

Komplett vannstopp, beregnet for leilighet eller hytte.

Fakta:

Komplett pakke

For leilighet/hytte

Enkel montering

Trådløs kommunikasjon

Kan utvides med andre komponenter

Ferdig parret fra fabrikk

Pakken inneholder

1 x ½” Magnetventil

1 x Ventildriver

1 x Fuktføler (trådløs)

NRF 56 485 53 El.nr 45 031 80 60 cm

1 x Fuktfølerteip (60cm)

Aqua Xpress® Vannstopp leilighet, OP

1/2 AX Grunnpakke Leilighet u/ bereder, OP

Komplett vannstopp, beregnet for leiligheter uten egen varmtvannsbereder.

Fakta:

Komplett pakke

For leilighet uten bereder

Enkel montering

Trådløs kommunikasjon

Kan utvides med andre komponenter

Ferdig parret fra fabrikk

Pakken inneholder

2 x ½” Magnetventiler

1 x Ventildriver

1 x Fuktføler (trådløs)

1 x Fuktfølerteip (60cm)

NRF 564 85 51

El.nr 45 031 81

Aqua Xpress® Vannstopp bolig, OP

3/4 AX Grunnpakke, OP

Komplett vannstopp, beregnet for enebolig, med fuktføler og fuktfølerteip.

Fakta:

Komplett pakke

Beregnet for enebolig

Enkel montering

Trådløs kommunikasjon

Kan utvides med andre komponenter

Ferdig parret fra fabrikk

Pakken inneholder

1 x ¾” Magnetventil

1 x Ventildriver

1 x Fuktføler (trådløs)

1 x Fuktfølerteip (60cm)

NRF 564 85 52

El.nr 45 031 82

KABLEDE PAKKER

1/2” AX ADAPTER

Enkelstående vannstoppløsning for sikring av leilighet eller hytte.

1/2” AX ADAPTER LOKAL

Enkelstående vannstoppløsning for maskiner som vaske-/ oppvaskmaskin, kjøleskap m/vanndispenser etc.

Visste du at...

Aqua Xpress blir både utviklet og produsert i Norge, nærmere bestemt i CTM Lyng sin fabrikk i Vanvikan i Midt-Norge?

3/4” AX ADAPTER

Enkelstående vannstoppløsning for sikring av hus.

1/2” AX ADAPTER LOKAL MED 2 VENTILER

Enkelstående vannstoppløsning for sikring av leilighet uten bereder

KOMPONENTER

1/2” MAGNETVENTIL LOKAL 3/4” TILKOBLING

Ventilen styrer vanntilgang til enkelte rom eller aktuelle hvitevarer. Kabel og plugg til ventildriver er inkludert.

Flow: 42 L/Min.

VENTILDRIVER, OP

1/2” MAGNETVENTIL

Ventilen styrer vanntilgang til huset. Kabel og plugg til ventildriver er inkludert.

Flow: 42 L/Min.

3/4” MAGNETVENTIL

Ventilen styrer vanntilgang til huset. Kabel og plugg til ventildriver er inkludert.

Flow: 92 L/Min.

VENTILDRIVER MED ADAPTER, OP

Kan styre 1 eller 2 ventiler samtidig. Med strømadapter for å slippe å installere en ekstra stikkontakt. Ventildriver kan pares med inntil 16 trådløse enheter.

Kan styre 1 eller 2 ventiler samtidig, og pares med inntil 16 trådløse enheter. FUKTFØLERTEIP

FUKTFØLER, OP

Trådløs fuktføler som stenger ventilen når den detekterer fukt.

EKSTERN FUKTFØLER

1 meter fuktfølerkabel som fungerer som forlenger til Fuktføler for punktmåling flere steder. Kan skjøtes.

Forlenger til trådløs fuktføler, med fuktføling langs hele teipen. Kan kuttes eller skjøtes, følger med 1 meter forlengerkabel.

KOMPONENTER

TRÅDLØS BRYTER, OP (Sort)

Trådløs bryter som enkelt stenger vannet - enten umiddelbart (på/av) eller etter en viss tid med tilhørende timerfunksjon. Rekkevidde på inntil 15 meter.

TRÅDLØS BRYTER, OP (Polarhvit)

Trådløs bryter som enkelt stenger vannet - enten umiddelbart (på/av) eller etter en viss tid med tilhørende timerfunksjon. Rekkevidde på inntil 15 meter.

POTENSIALFRITT SIGNALRELÉ

Tilleggsprodukt til Ventildriver OP for å gi en potensialfri NO/NC-slutning for tilkobling til ekstern varsling via SD-anlegg, alarmsentraler etc. Kan ikke kobles til adapter på kablede pakker (se side 9).

UTVID PAKKENE

Samtlige pakkeløsninger på side 4-8 kan utvides med andre komponenter som for eksempel trådløse brytere. Ventildriver kan pares med inntil 16 trådløse enheter.

VANLIGE - KOSTBARE - UNØDVENDIGE

FAKTA OM VANNSKADER

Erstatningene etter vanninntrenging og stopp i avløp/ tilbakeslagsskader har økt mye de siste årene og koster nå mer enn 5 milliarder i året. Det vil si at slike vannskader på bygning og innbo koster mer enn flomskader under naturskadeloven.

Les mer om vannskader på aquaxpress.no

Vannskader er i dag en av de vanligste årsakene til erstatningsutbetalinger fra forsikringsselskaper, og omfanget har økt kraftig de siste årene.

Erstatningsutbetalingene i forbindelse med vannskader i Norge passerte for første gang 5 milliardersgrensa i 2021. Dette tilsvarer 930 kroner per innbygger i året.

Ikke

glem stoppekranen før du tar ferie.

Hver eneste dag opplever over 280 familier å få hjemmet sitt oversvømt med vann her i landet. Vannskader i forbindelse med kjøkkenet øker mest.

Vannskader hvert femte minutt.

Det avdekkes en vannskade i leiligheter, hus og hytter hvert femte minutt her i landet. I 2021 rapporterte forsikringsselskapene om drøyt 104 000 vannskader og erstatninger på 5,3 milliarder kroner, viser Finans Norges vannskadestatistikk.

TEK17 - FG - TEKNISK GODKJENNING

DETTE ER KRAVENE SOM GJELDER

Det er flere forskrifter som må tas i betrakning når man velger en vannstopp-løsning. Det er viktig å sette seg godt inn i dem før du setter i gang...

Ifølge kravene i TEK17 (§15-5) skal lekkasje kunne oppdages enkelt og ikke føre til skade på installasjoner og bygningsdeler. Dette innebærer at i andre rom enn våtrom må lekkasjen føre til automatisk avstengning av vannet. I tillegg skal det der bygningens vanninstallasjon er uten overløp, være montert automatisk lekkasjestopper.

dibk.no/regelverk/byggteknisk-forskrifttek17/15/ii/15-5/

I tillegg har forsikringsbransjen stilt strenge krav til sikring og utstyret som brukes for å stoppe lekkasje. Kravet inkluderer blant annet følgende sikringsområder med tilhørende rørkoblinger og vannledninger: Kjøkkenbenk, oppvaskmaskin, vaskemaskin, vannfiltre, kjøleskap, drikkeautomater og varmtvannsberedere. Kravet til vannstopp inkluderer også rom uten sluk med sanitærutstyr uten overløp. fgsikring.no/ny-vann

Ifølge FG-forskriften må leverandøren også fremlegge relevant dokumentasjon av blant annet funksjonsprøving av komponenter og komplett system, i tillegg til materialegenskaper som bl.a. avsinkningsbestandighet, spenningskorrosjon og utlekking av tungmetaller til drikkevann. Let derfor etter SINTEF sitt sertifiseringsmerke når du velger vannstopp.

sintefcertification.no/file/index/4959

Aqua Xpress er et fleksibelt vannstopp-system som kan bygges ut etter ulike behov og ønsket sikkerhetsnivå.

Systemet er utviklet av CTM Lyng, som utvikler og produserer sine produkter i Trøndelag. Produktene i systemet kan kjøpes hver for seg, eller som en av flere pakkeløsninger.
