aquaxpress.no Oppdager Stopper Forebygger TG 20695 Norskprodusert Vannstopp
ET KOMPLETT SYSTEM
Aqua Xpress er et komplett vannstopp-system som er designet for enkel installasjon og høy brukervennlighet.

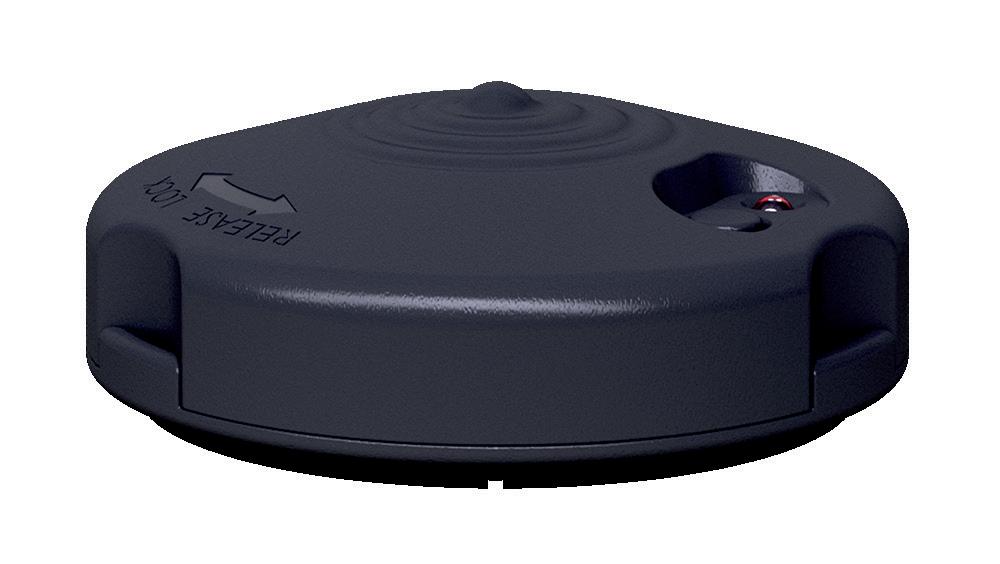

Aqua Xpress® Fuktføler
Trådløs fuktføler som både alarmerer og sender et signal til ventildriveren som stenger vannet. Enkel tilkobling til fuktfølerteip og ekstern fuktføler.
Aqua Xpress® Ventildriver
En ventildriver kan styre 1 eller 2 ventiler samtidig. Finnes også med med strømadapter for å slippe å installere en ekstra stikkontakt.

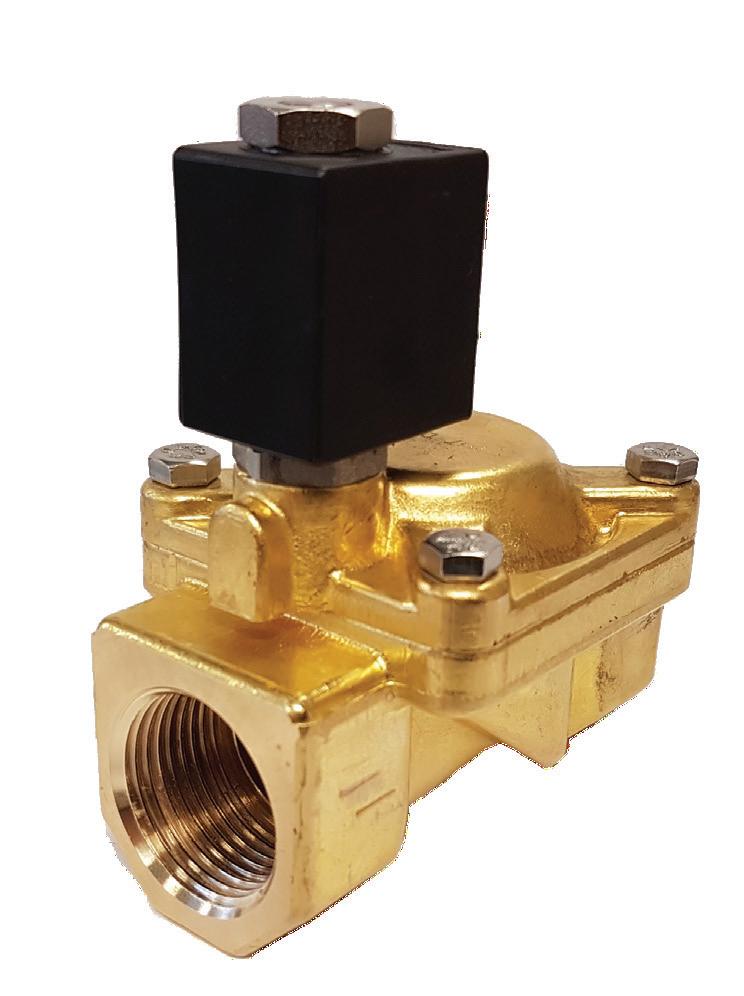

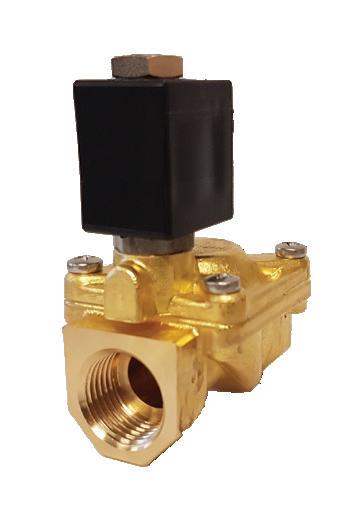

Aqua Xpress® Magnetventil
Ventilen monteres slik at den stenger av vannet til hele huset, eller kun en hvitevare/ vanndispenser. Kabel og plugg til ventildriver er alltid inkludert.
*Alle ventiler har en «Joggefunksjon», dvs. ventildriveren åpner og lukker ventilen hver 48. time for å beholde den mekaniske bevegeligheten i ventilen. Dette for å unngå at ventilen setter seg, som kan skje over tid.
FLERE MULIGHETER
Aqua Xpress er fleksibelt system som enkelt lar seg utvide med flere praktiske funksjoner.
Forlengere til fuktføler
Finnes i 2 utgaver: Ekstern fuktføler for punktmåling flere steder, og fuktfølerteip med fuktføling langs hele teipen. Begge kan skjøtes, mens teipen kan kuttes.
Trådløs bryter
Systemet kan utvides med trådløs bryter som enkelt stenger vannet - enten umiddelbart (på/av) eller etter en viss tid med tilhørende timerfunksjon. Bryteren finnes i flere farger, og har en rekkevidde på inntil 15 meter.
Open Protocol
Alle trådløse Aqua Xpress-komponenter snakker med alle andre CTM Lyng produkter med OPsymbol, i tillegg til en rekke andre som bygger på ZigBee-protokollen. Dette gjør det mulig å integrere vannstoppen i en større smarthusinstallasjon.
Les mer på ctmlyng.no/op
3
Aqua Xpress®
Maskinstopp, OP
1/2 AX Maskinstopp 3/4 tilk., OP
Enkel maskinstopp med fuktføling - for oppvaskmaskin, vaskemaskin, kjøleskap eller vanndispenser.
Fakta:
Komplett pakke
Stenger vann til maskin ved fukt
Enkel montering
Mulighet for trådløs styring
Kan utvides med andre komponenter
1 x ½” Magnetventil med ¾” tilkobling
1 x Ventildriver
1 x Fuktfølerteip (60cm) med 1m kabel
NRF 564 85 18
El.nr 45 031 88
4
Pakken inneholder
epO n Protocol powered b y Z 3eeBgi 0 RASKMONTERING FERDIG PARET OG TESTET FRA FABRIKK 60 cm 100 cm
Aqua Xpress®
Maskinstopp m/ adapter, OP
1/2 AX Maskinstopp 3/4 tilk. m/strømadpt, OP
Enkel maskinstopp med fuktføling. Med strømadapter for å slippe å installere en ekstra stikkontakt.
Fakta:
Komplett pakke
Stenger vann til maskin ved fukt
Enkel montering
Mulighet for trådløs kommunikasjon
Kan utvides med andre komponenter
Pakken inneholder
1 x ½” Magnetventil med ¾” tilkobling
1 x Ventildriver med strømadapter
1 x Fuktfølerteip (60cm) med 1m kabel
NRF 564 85 17
El.nr 45 031 87
5
n Protocol powered b y Z 3eeBgi 0 RASKMONTERING FERDIG PARET OG TESTET FRA FABRIKK 60 cm 100 cm
epO
Aqua Xpress®
Vannstopp leilighet/hytte, OP
1/2 AX Grunnpakke Leilighet/ Hytte, OP
Komplett vannstopp, beregnet for leilighet eller hytte.
Fakta:
Komplett pakke
For leilighet/hytte
Enkel montering
Trådløs kommunikasjon
Kan utvides med andre komponenter
Ferdig parret fra fabrikk
Pakken inneholder
1 x ½” Magnetventil
1 x Ventildriver
1 x Fuktføler (trådløs)
1 x Fuktfølerteip (60cm)
6
NRF
El.nr
80 60 cm epO n Protocol powered b y Z 3eeBgi 0 RASKMONTERING FERDIG PARET OG TESTET FRA FABRIKK
56 485 53
45 031
Aqua Xpress® Vannstopp leilighet, OP
1/2 AX Grunnpakke Leilighet u/ bereder, OP
Komplett vannstopp, beregnet for leiligheter uten egen varmtvannsbereder.
Fakta:
Komplett pakke
For leilighet uten bereder
Enkel montering
Trådløs kommunikasjon
Kan utvides med andre komponenter
Ferdig parret fra fabrikk
Pakken inneholder
2 x ½” Magnetventiler
1 x Ventildriver
1 x Fuktføler (trådløs)
1 x Fuktfølerteip (60cm)
NRF 564 85 51
El.nr 45 031 81
7
60 cm epO n Protocol powered b y Z
0 RASKMONTERING FERDIG PARET OG TESTET FRA FABRIKK
3eeBgi
Aqua Xpress®
Vannstopp bolig, OP
3/4 AX Grunnpakke, OP
Komplett vannstopp, beregnet for enebolig, med fuktføler og fuktfølerteip.
Fakta:
Komplett pakke
Beregnet for enebolig
Enkel montering
Trådløs kommunikasjon
Kan utvides med andre komponenter
Ferdig parret fra fabrikk
Pakken inneholder
1 x ¾” Magnetventil
1 x Ventildriver
1 x Fuktføler (trådløs)
1 x Fuktfølerteip (60cm)
NRF 564 85 52
El.nr 45 031 82 epO
8
60 cm
n
b y Z
Protocol powered
3eeBgi 0 RASKMONTERING
FERDIG PARET OG TESTET FRA FABRIKK

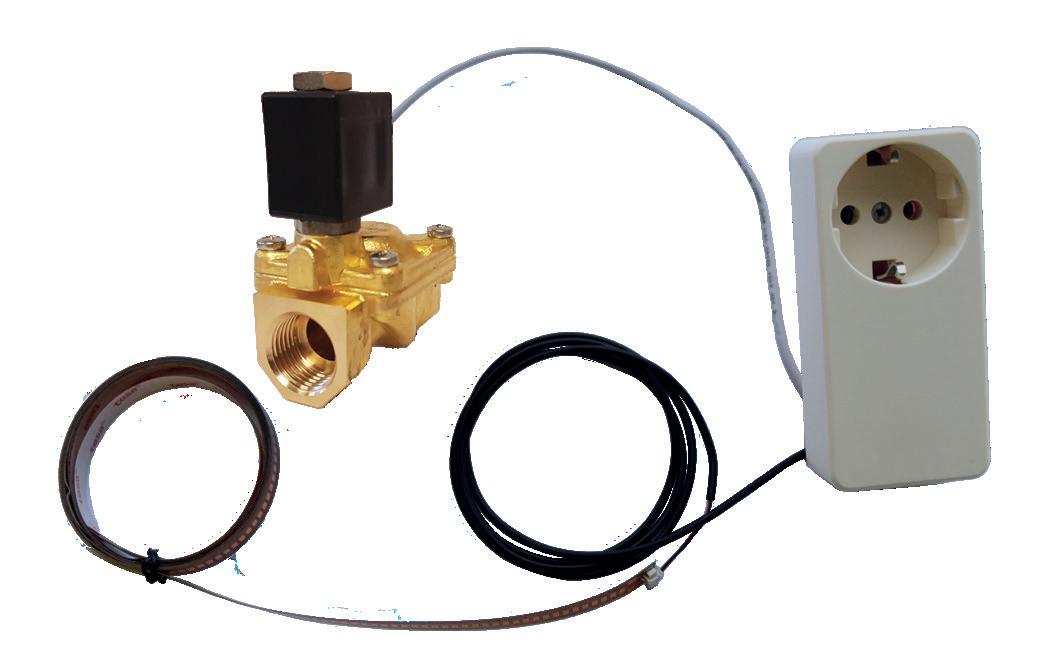

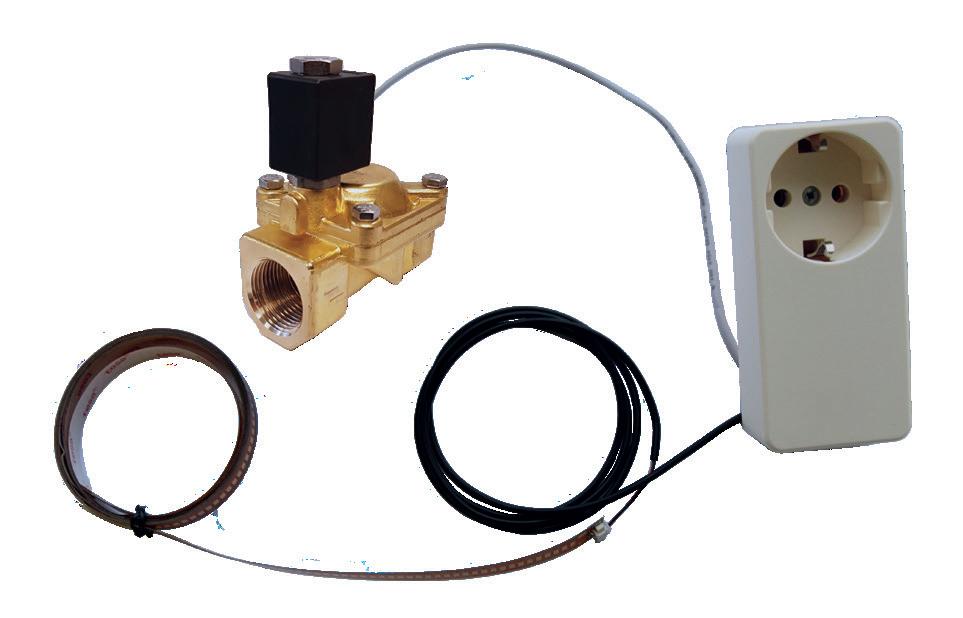

KABLEDE PAKKER
1/2” AX ADAPTER
Enkelstående vannstoppløsning for sikring av leilighet eller hytte.
1/2” AX ADAPTER LOKAL
Enkelstående vannstoppløsning for maskiner som vaske-/ oppvaskmaskin, kjøleskap m/vanndispenser etc.
3/4” AX ADAPTER
Enkelstående vannstoppløsning for sikring av hus.
1/2” AX
Enkelstående vannstoppløsning for maskiner som vaske-/ oppvaskmaskin, kjøleskap m/vanndispenser etc.
Visste du at...
Aqua Xpress blir både utviklet og produsert i Norge, nærmere bestemt i CTM Lyng sin fabrikk i Vanvikan i Midt-Norge?
9
NRF 564 85 46 El.nr 62 543 59 NRF 564 85 47 El.nr 62 543 58 NRF 564 85 48 El.nr 62 543 60 NRF 544 85 45 El.nr 62 543 64
KOMPONENTER

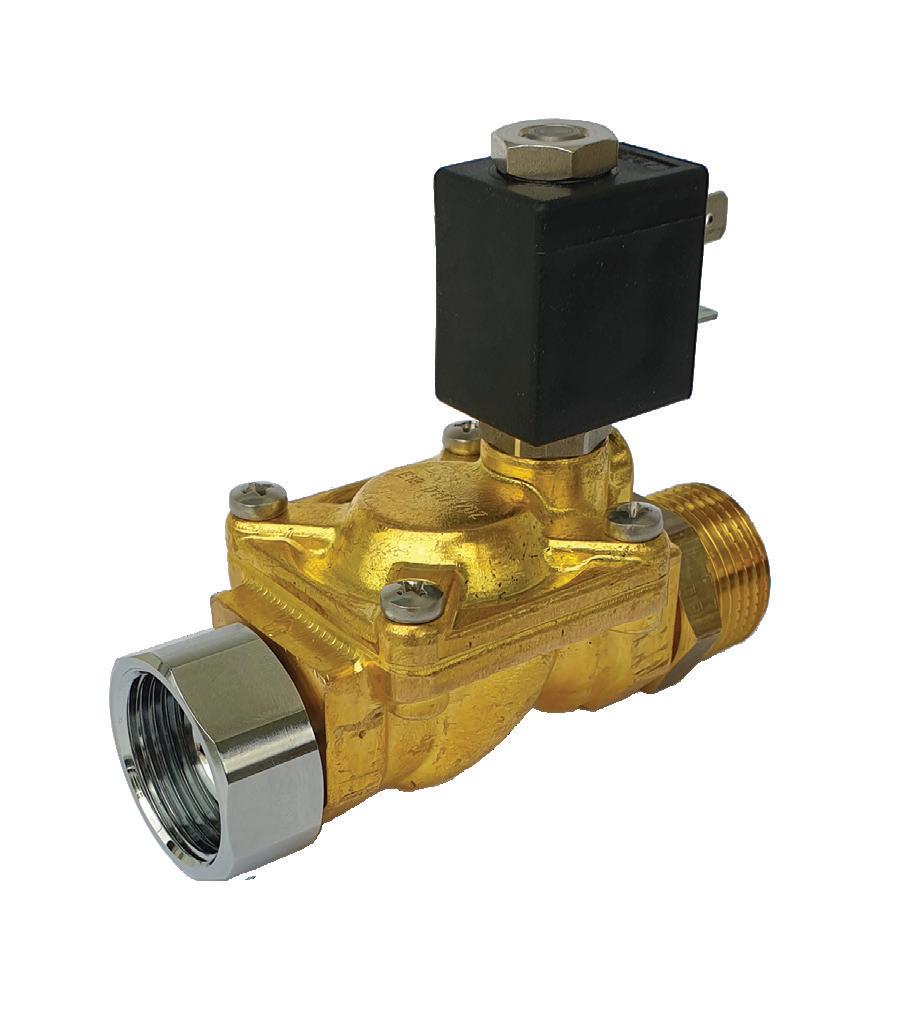

1/2” MAGNETVENTIL LOKAL 3/4” TILKOBLING
Ventilen styrer vanntilgang til enkelte rom eller aktuelle hvitevarer. Kabel og plugg til ventildriver er inkludert.
Flow: 42 L/Min.
1/2” MAGNETVENTIL
Ventilen styrer vanntilgang til huset. Kabel og plugg til ventildriver er inkludert.
Flow: 42 L/Min.
3/4” MAGNETVENTIL
Ventilen styrer vanntilgang til huset. Kabel og plugg til ventildriver er inkludert.
Flow: 92 L/Min.

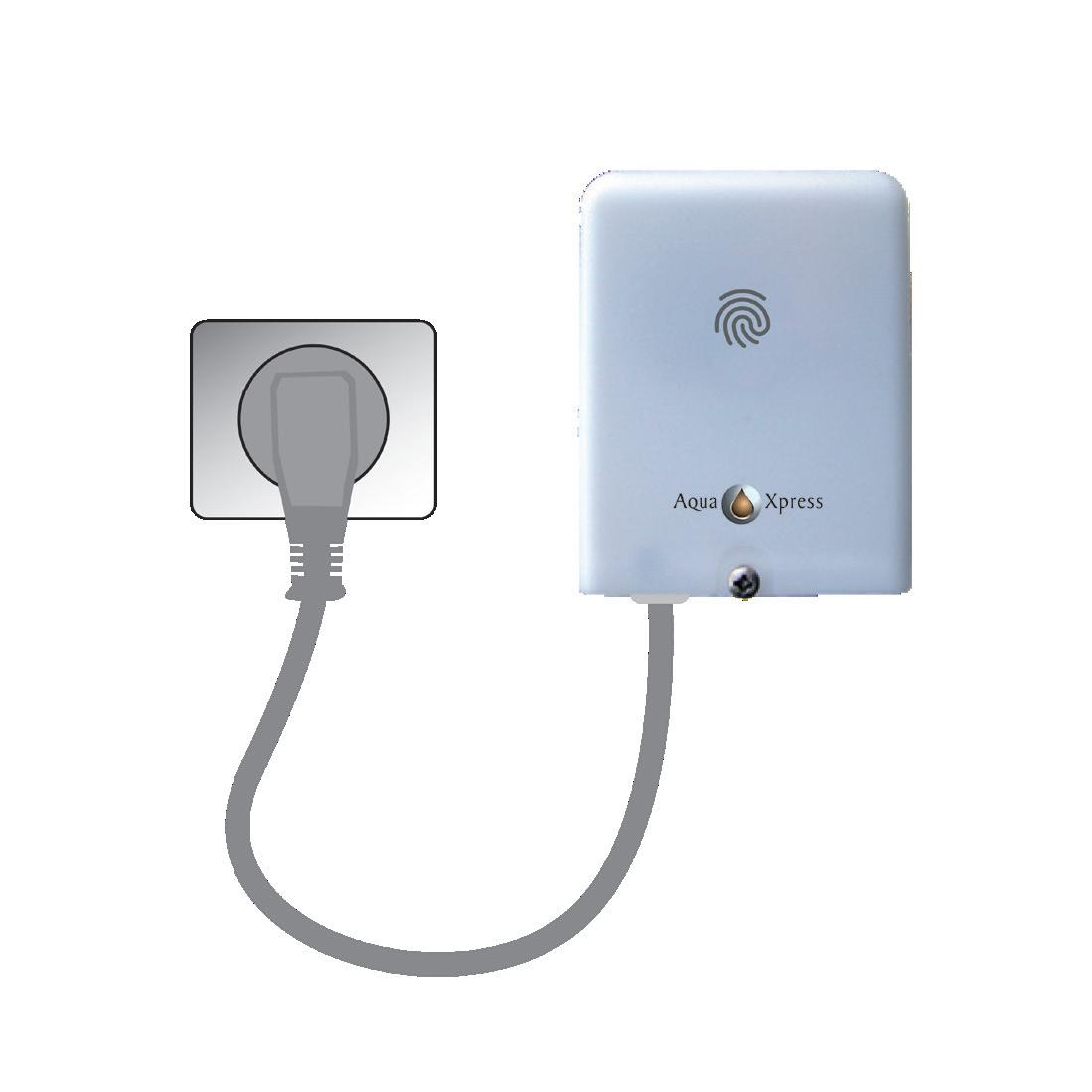

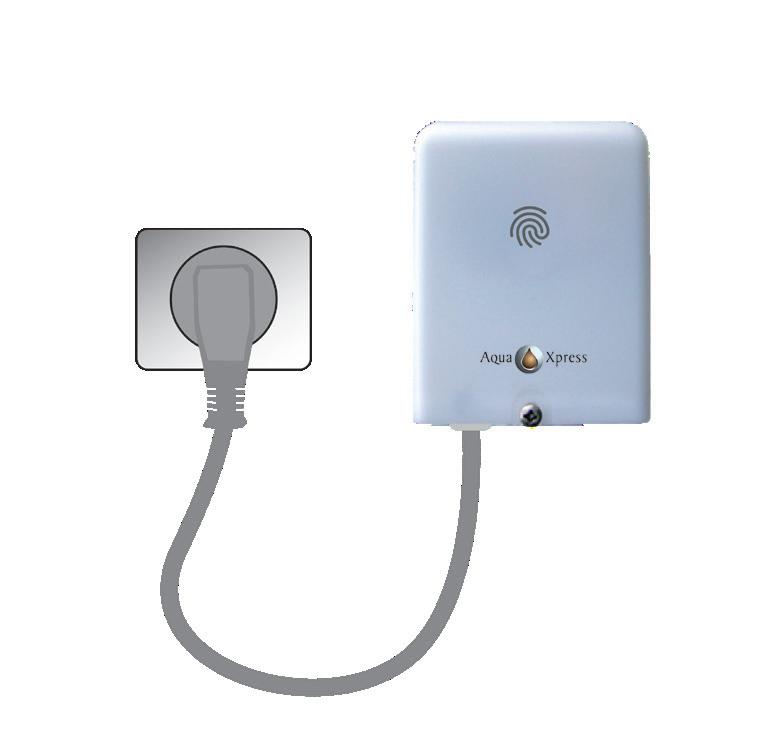

VENTILDRIVER, OP
Kan styre 1 eller 2 ventiler samtidig, og pares med inntil 16 trådløse enheter.

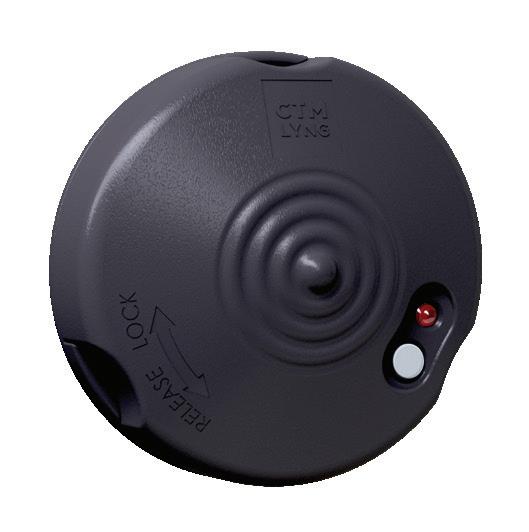

FUKTFØLER, OP
Trådløs fuktføler som stenger ventilen når den detekterer fukt.

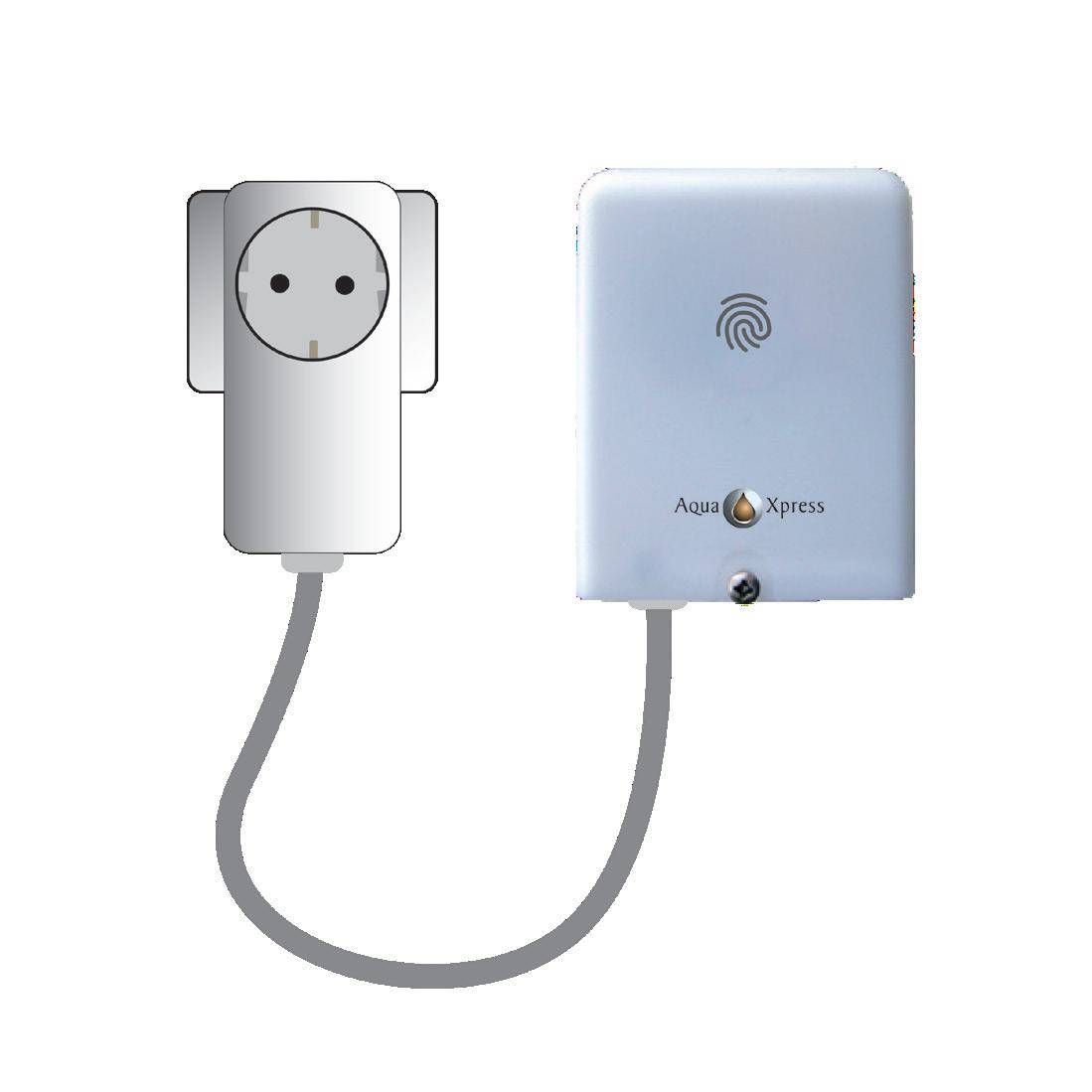

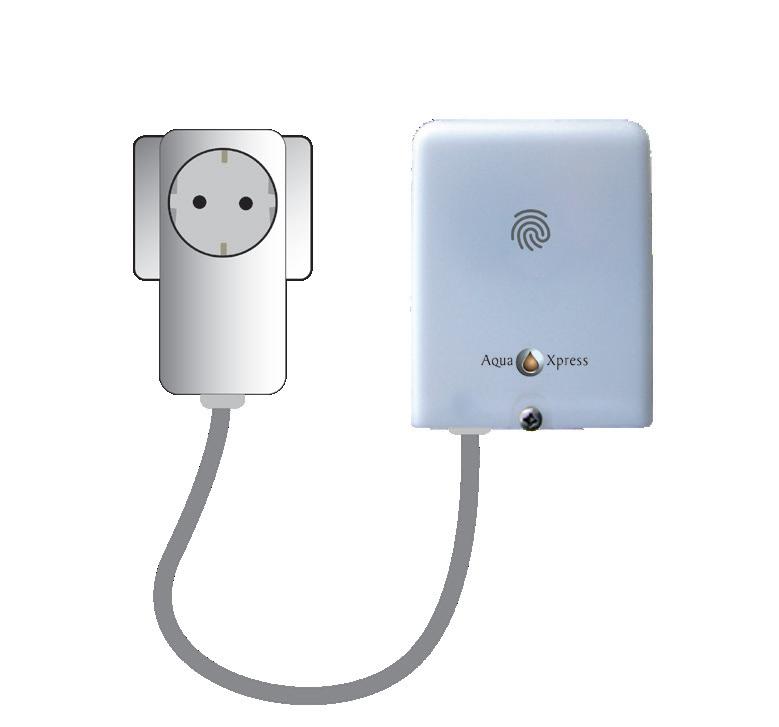

VENTILDRIVER MED
ADAPTER, OP
Kan styre 1 eller 2 ventiler samtidig. Med strømadapter for å slippe å installere en ekstra stikkontakt. Ventildriver kan pares med inntil 16 trådløse enheter.

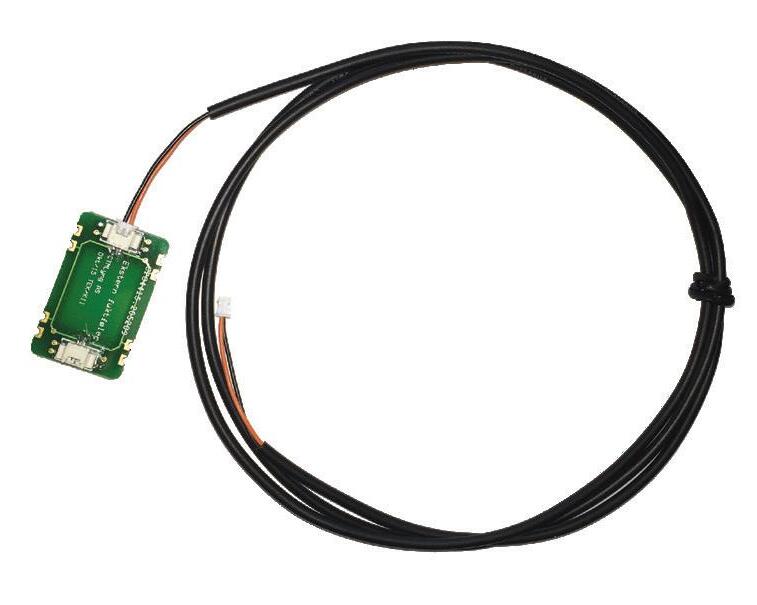

EKSTERN FUKTFØLER
1 meter fuktfølerkabel som fungerer som forlenger til Fuktføler for punktmåling flere steder. Kan skjøtes.

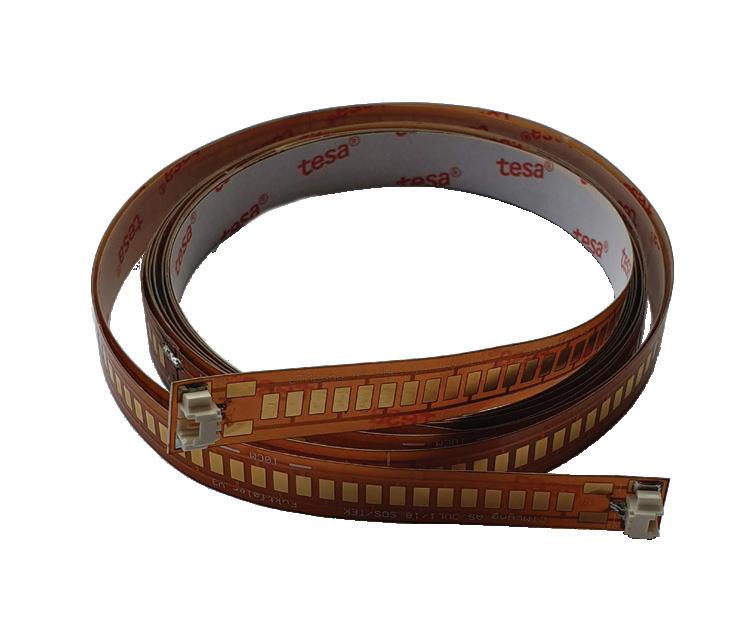

FUKTFØLERTEIP
Forlenger til trådløs fuktføler, med fuktføling langs hele teipen. Kan kuttes eller skjøtes, følger med 1 meter forlengerkabel.
10
NRF 564 85 16 El.nr 62 516 03 NRF 56 485 21 El.nr 45 031 90 NRF 56 485 42 El.nr 45 030 91 NRF 564 85 13 El.nr 62 516 29 NRF 564 85 36 El.nr 62 516 06 NRF 564 85 11 El.nr 62 516 49 NRF 564 85 09 El.nr 45 030 90 3m NRF 564 85 37 El.nr 62 543 73 0,6m NRF 564 85 38 El.nr 62 516 09
KOMPONENTER

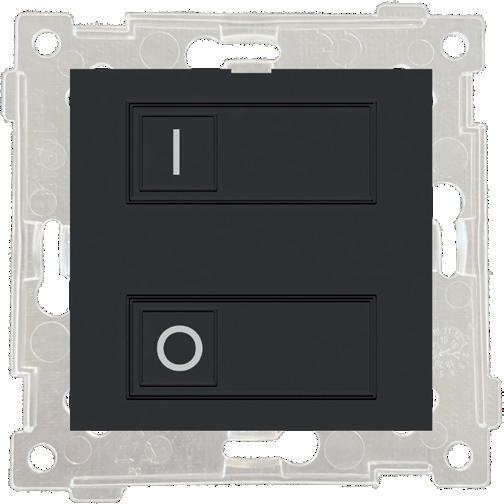

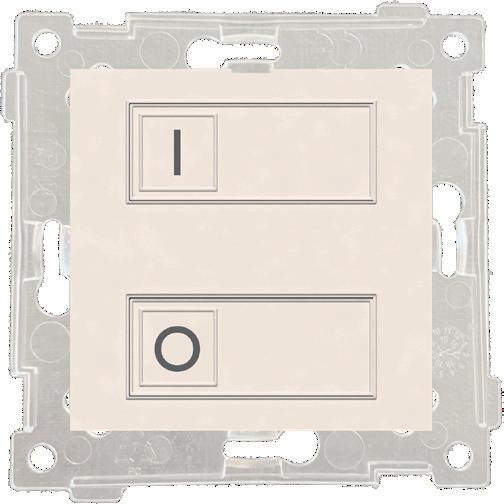

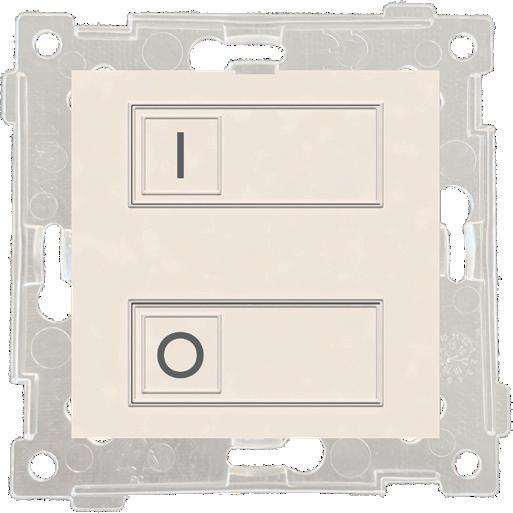

TRÅDLØS BRYTER, OP (Sort)
Trådløs bryter som enkelt stenger vannet - enten umiddelbart (på/av) eller etter en viss tid med tilhørende timerfunksjon. Rekkevidde på inntil 15 meter.
TRÅDLØS BRYTER, OP (Polarhvit)
Trådløs bryter som enkelt stenger vannet - enten umiddelbart (på/av) eller etter en viss tid med tilhørende timerfunksjon.
på inntil 15 meter.

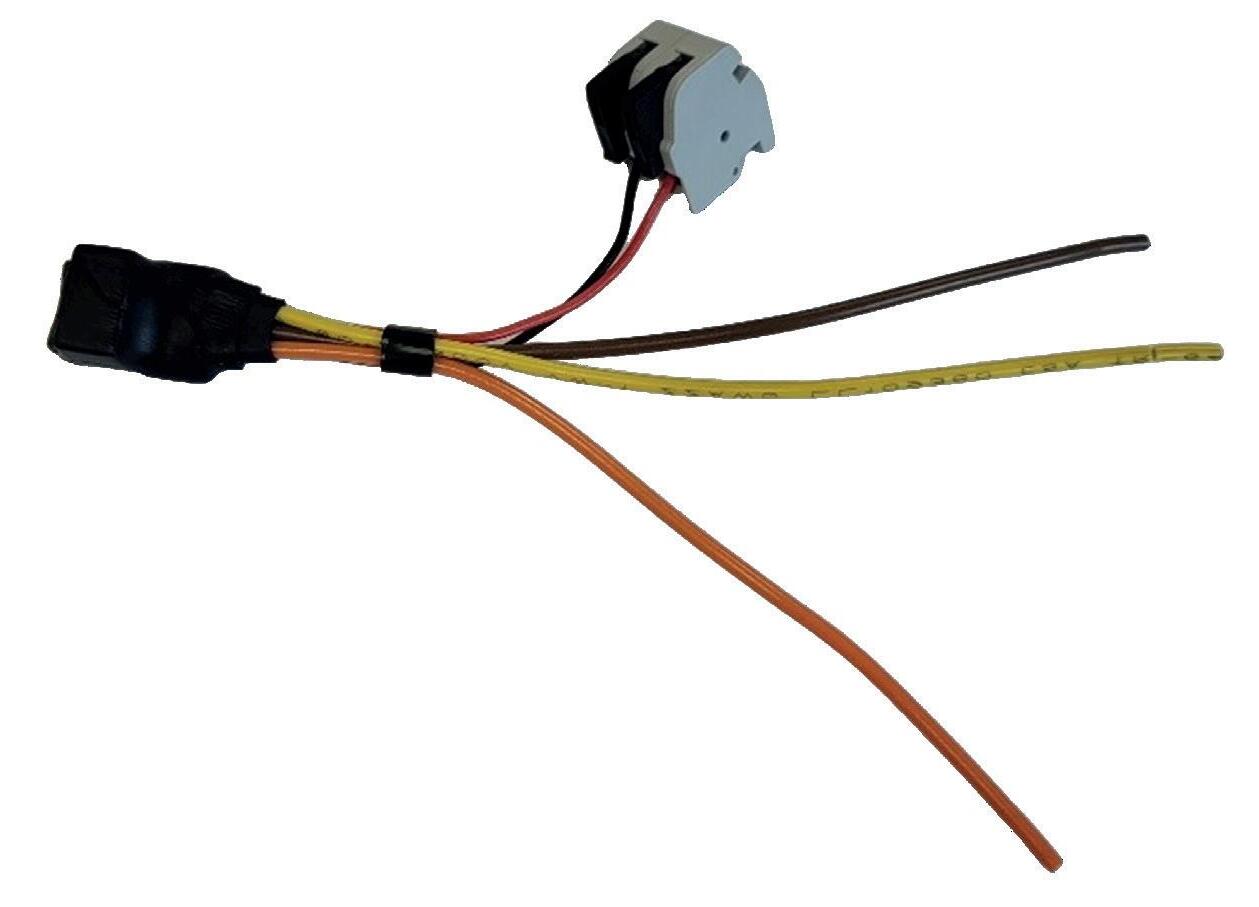

POTENSIALFRITT SIGNALRELÉ
Tilleggsprodukt til Ventildriver OP for å gi en potensialfri NO/NC-slutning for tilkobling til ekstern varsling via SD-anlegg, alarmsentraler etc. Kan ikke kobles til adapter på kablede pakker (se side 9).
UTVID PAKKENE
Samtlige pakkeløsninger på side 4-8 kan utvides med andre komponenter som for eksempel trådløse brytere. Ventildriver kan pares med inntil 16 trådløse enheter.
11
NRF 56 485 41 El.nr 45 031 36 NRF 56 485 32 NRF 564 85 39 El.nr 45 031 35
Rekkevidde
VANLIGE - KOSTBARE - UNØDVENDIGE
FAKTA OM VANNSKADER
Erstatningene etter vanninntrenging og stopp i avløp/ tilbakeslagsskader har økt mye de siste årene og koster nå mer enn 5 milliarder i året. Det vil si at slike vannskader på bygning og innbo koster mer enn flomskader under naturskadeloven.
Les mer om vannskader på aquaxpress.no
12
Vannskader er i dag en av de vanligste årsakene til erstatningsutbetalinger fra forsikringsselskaper, og omfanget har økt kraftig de siste årene.
Erstatningsutbetalingene i forbindelse med vannskader i Norge passerte for første gang 5 milliardersgrensa i 2021. Dette tilsvarer 930 kroner per innbygger i året.
Ikke glem stoppekranen før du tar ferie.
Hver eneste dag opplever over 280 familier å få hjemmet sitt oversvømt med vann her i landet. Vannskader i forbindelse med kjøkkenet øker mest.
Vannskader
hvert femte minutt.
Det avdekkes en vannskade i leiligheter, hus og hytter hvert femte minutt her i landet. I 2021 rapporterte forsikringsselskapene om drøyt 104 000 vannskader og erstatninger på 5,3 milliarder kroner, viser Finans Norges vannskadestatistikk.
13
TEK17 - FG - TEKNISK GODKJENNING
DETTE ER KRAVENE SOM GJELDER
Det er flere forskrifter som må tas i betrakning når man velger en vannstopp-løsning. Det er viktig å sette seg godt inn i dem før du setter i gang...
14
Ifølge kravene i TEK17 (§15-5) skal lekkasje kunne oppdages enkelt og ikke føre til skade på installasjoner og bygningsdeler. Dette innebærer at i andre rom enn våtrom må lekkasjen føre til automatisk avstengning av vannet. I tillegg skal det der bygningens vanninstallasjon er uten overløp, være montert automatisk lekkasjestopper.
dibk.no/regelverk/byggteknisk-forskrifttek17/15/ii/15-5/
FG-forskriften
I tillegg har forsikringsbransjen stilt strenge krav til sikring og utstyret som brukes for å stoppe lekkasje. Kravet inkluderer blant annet følgende sikringsområder med tilhørende rørkoblinger og vannledninger: Kjøkkenbenk, oppvaskmaskin, vaskemaskin, vannfiltre, kjøleskap, drikkeautomater og varmtvannsberedere. Kravet til vannstopp inkluderer også rom uten sluk med sanitærutstyr uten overløp.
fgsikring.no/ny-vann
Teknisk Godkjenning
Ifølge FG-forskriften må leverandøren også fremlegge relevant dokumentasjon av blant annet funksjonsprøving av komponenter og komplett system, i tillegg til materialegenskaper som bl.a. avsinkningsbestandighet, spenningskorrosjon og utlekking av tungmetaller til drikkevann. Let derfor etter SINTEF sitt sertifiseringsmerke når du velger vannstopp.
sintefcertification.no/file/index/4959
15
TEK17
TG 20695
Norskprodusert komplett Vannstopp-serie
Aqua Xpress er et fleksibelt vannstopp-system som kan bygges ut etter ulike behov og ønsket sikkerhetsnivå.
Systemet er utviklet av CTM Lyng, som utvikler og produserer sine produkter i Trøndelag. Produktene i systemet kan kjøpes hver for seg, eller som en av flere pakkeløsninger.
Vil du vite mer om markedets
beste vannstoppsystem?
aquaxpress.no
klikk deg inn på...
