AquaXpress Brosjyre

Norskprodusert Vannstopp

Forebygger

Oppdager

aquaxpress.no

1

Stopper

ET KOMPLETT SYSTEM Aqua Xpress er et komplett vannstopp-system som er designet for enkel installasjon og høy brukervennlighet.

Aqua Xpress® Fuktføler Trådløs fuktføler som både alarmerer og sender et signal til ventildriveren som stenger vannet.

Enkel tilkobling til fuktfølerteip og ekstern fuktføler.

Aqua Xpress® Ventildriver En ventildriver kan styre 1 eller 2 ventiler samtidig. Finnes også med med strømadapter for å slippe å installere en ekstra stikkontakt.

Aqua Xpress® Magnetventil Ventilen monteres slik at den stenger av vannet til hele huset, eller kun en hvitevare/ vanndispenser. Kabel og plugg til ventildriver er alltid inkludert.

*Alle ventiler har en «Joggefunksjon», dvs. ventildriveren åpner og lukker ventilen hver 48. time for å beholde den mekaniske bevegeligheten i ventilen. Dette for å unngå at ventilen setter seg, som kan skje over tid.

2

FLERE MULIGHETER Aqua Xpress er fleksibelt system som enkelt lar seg utvide med flere praktiske funksjoner.

Forlengere til fuktføler

Trådløs bryter

Finnes i 2 utgaver: Ekstern fuktføler for punktmåling flere steder, og fuktfølerteip med fuktføling langs hele teipen. Begge kan skjøtes, mens teipen kan kuttes.

Systemet kan utvides med trådløs bryter som enkelt stenger vannet - enten umiddelbart (på/av) eller etter en viss tid med tilhørende timerfunksjon. Bryteren finnes i flere farger, og har en rekkevidde på inntil 15 meter.

Open Protocol Alle trådløse Aqua Xpress-komponenter snakker med alle andre CTM Lyng produkter med OPsymbol, i tillegg til en rekke andre som bygger på ZigBee-protokollen. Dette gjør det mulig å integrere vannstoppen i en større smarthusinstallasjon.

Les mer på ctmlyng.no/op

3

100 cm

60 cm

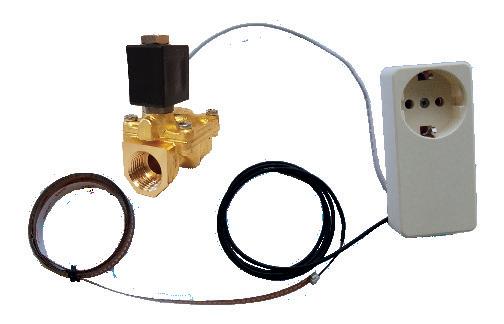

Aqua Xpress® Maskinstopp, OP

1/2 AX Maskinstopp 3/4 tilk., OP Enkel maskinstopp med fuktføling - for oppvaskmaskin, vaskemaskin, kjøleskap eller vanndispenser.

Fakta:

Pakken inneholder 1 x ½” Magnetventil med ¾” tilkobling 1 x Ventildriver 1 x Fuktfølerteip (60cm) med 1m kabel

Komplett pakke Stenger vann til maskin ved fukt

4

El.nr

45 031 88

ol power oc

en Prot Op

564 85 18

3.0

Kan utvides med andre komponenter

NRF

by ZigBe ed

Mulighet for trådløs styring

e

Enkel montering

100 cm

60 cm

Aqua Xpress® Maskinstopp m/ adapter, OP

1/2 AX Maskinstopp 3/4 tilk. m/strømadpt, OP Enkel maskinstopp med fuktføling. Med strømadapter for å slippe å installere en ekstra stikkontakt.

Fakta:

Pakken inneholder 1 x ½” Magnetventil med ¾” tilkobling 1 x Ventildriver med strømadapter 1 x Fuktfølerteip (60cm) med 1m kabel

Komplett pakke Stenger vann til maskin ved fukt

5

El.nr

45 031 87

ol power oc

en Prot Op

564 85 17

3.0

Kan utvides med andre komponenter

NRF

by ZigBe ed

Mulighet for trådløs kommunikasjon

e

Enkel montering

60 cm

Aqua Xpress® Vannstopp leilighet/hytte, OP

1/2 AX Grunnpakke Leilighet/ Hytte, OP Komplett vannstopp, beregnet for leilighet eller hytte.

Pakken inneholder

Fakta:

1 x ½” Magnetventil 1 x Ventildriver 1 x Fuktføler (trådløs) 1 x Fuktfølerteip (60cm)

Trådløs kommunikasjon Ferdig parret fra fabrikk

6

56 485 53

El.nr

45 031 80

ol power oc

by ZigBe ed

Kan utvides med andre komponenter

NRF

en Prot Op

Enkel montering

3.0

For leilighet/hytte

e

Komplett pakke

60 cm

Aqua Xpress® Vannstopp leilighet, OP

1/2 AX Grunnpakke Leilighet u/ bereder, OP Komplett vannstopp, beregnet for leiligheter uten egen varmtvannsbereder.

Pakken inneholder

Fakta:

2 x ½” Magnetventiler 1 x Ventildriver 1 x Fuktføler (trådløs) 1 x Fuktfølerteip (60cm)

Trådløs kommunikasjon Ferdig parret fra fabrikk

7

564 85 51

El.nr

45 031 81

ol power oc

by ZigBe ed

Kan utvides med andre komponenter

NRF

en Prot Op

Enkel montering

3.0

For leilighet uten bereder

e

Komplett pakke

60 cm

Aqua Xpress® Vannstopp bolig, OP

3/4 AX Grunnpakke, OP Komplett vannstopp, beregnet for enebolig, med fuktføler og fuktfølerteip.

Pakken inneholder

Fakta:

1 x ¾” Magnetventil 1 x Ventildriver 1 x Fuktføler (trådløs) 1 x Fuktfølerteip (60cm)

Trådløs kommunikasjon Ferdig parret fra fabrikk

8

564 85 52

El.nr

45 031 82

ol power oc

by ZigBe ed

Kan utvides med andre komponenter

NRF

en Prot Op

Enkel montering

3.0

Beregnet for enebolig

e

Komplett pakke

KABLEDE PAKKER

1/2” AX ADAPTER

3/4” AX ADAPTER

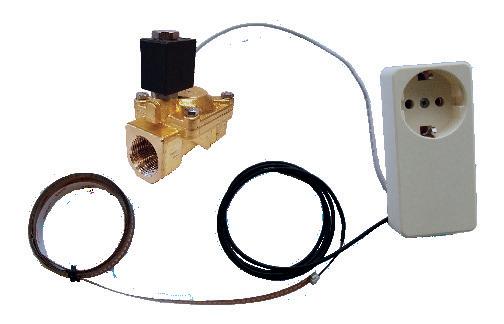

Enkelstående vannstoppløsning for sikring av leilighet eller hytte.

Enkelstående vannstoppløsning for sikring av hus.

NRF

NRF

564 85 46

El.nr

62 543 59

564 85 48

El.nr

62 543 60

1/2” AX ADAPTER LOKAL

1/2” AX ADAPTER LOKAL MED 2 VENTILER

Enkelstående vannstoppløsning for maskiner som vaske-/ oppvaskmaskin, kjøleskap m/vanndispenser etc.

Enkelstående vannstoppløsning for sikring av leilighet uten bereder

NRF

NRF

564 85 47

El.nr

62 543 58

Visste du at...

Aqua Xpress blir både utviklet og produsert i Norge, nærmere bestemt i CTM Lyng sin fabrikk i Vanvikan i Midt-Norge?

9

544 85 45

El.nr

62 543 64

KOMPONENTER

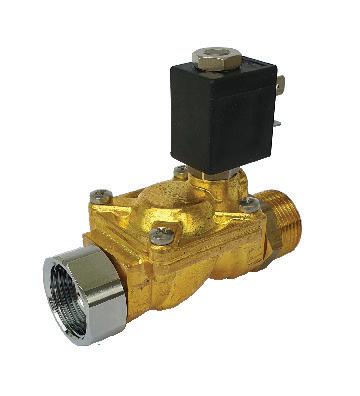

1/2” MAGNETVENTIL LOKAL 3/4” TILKOBLING Ventilen styrer vanntilgang til enkelte rom eller aktuelle hvitevarer. Kabel og plugg til ventildriver er inkludert.

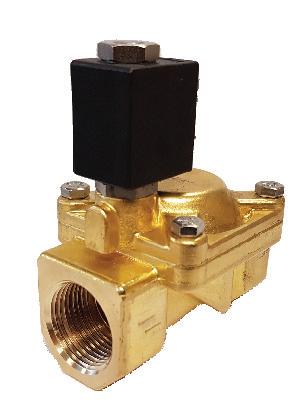

1/2” MAGNETVENTIL

3/4” MAGNETVENTIL

Ventilen styrer vanntilgang til huset.

Kabel og plugg til ventildriver er inkludert.

Ventilen styrer vanntilgang til huset.

Kabel og plugg til ventildriver er inkludert.

Flow: 42 L/Min.

Flow: 92 L/Min.

Flow: 42 L/Min.

NRF

564 85 16

El.nr

62 516 03

NRF

564 85 13

El.nr

VENTILDRIVER, OP

564 85 09

El.nr

45 030 90

El.nr

NRF

56 485 21

El.nr

62 516 49

El.nr

45 031 90

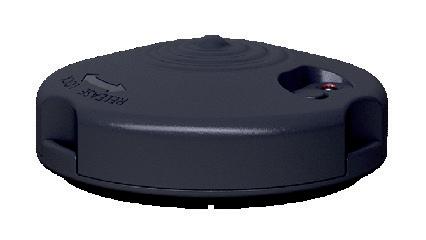

FUKTFØLERTEIP EKSTERN FUKTFØLER

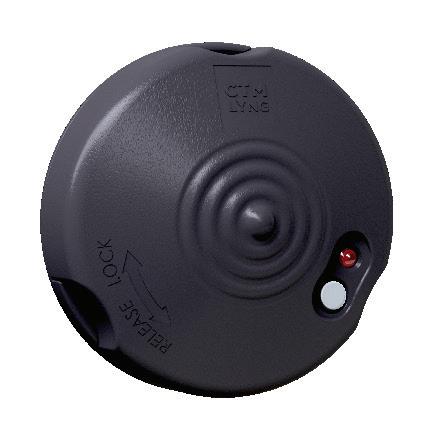

Trådløs fuktføler som stenger ventilen når den detekterer fukt.

56 485 42

564 85 11

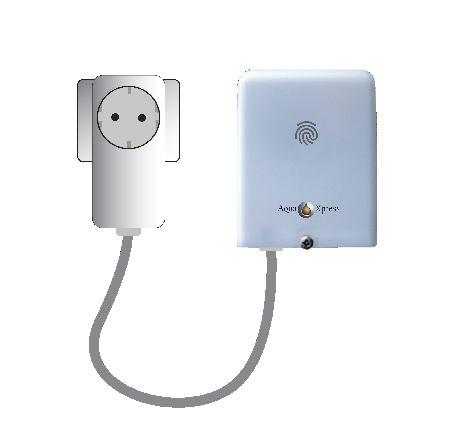

Kan styre 1 eller 2 ventiler samtidig. Med strømadapter for å slippe å installere en ekstra stikkontakt. Ventildriver kan pares med inntil 16 trådløse enheter.

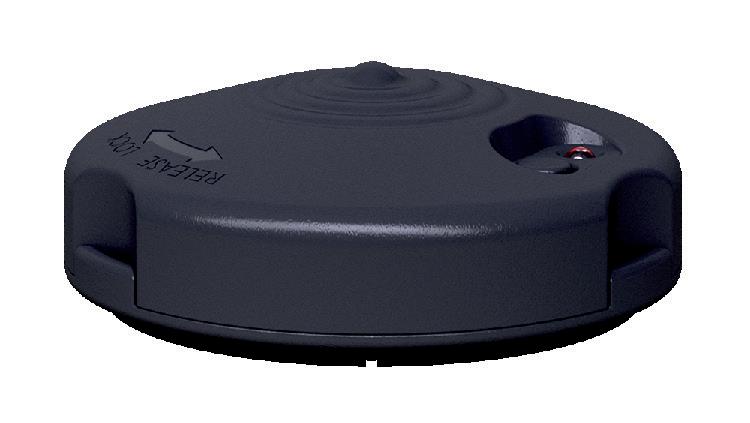

FUKTFØLER, OP

NRF

NRF

VENTILDRIVER MED ADAPTER, OP

Kan styre 1 eller 2 ventiler samtidig, og pares med inntil 16 trådløse enheter.

NRF

62 516 29

45 030 91

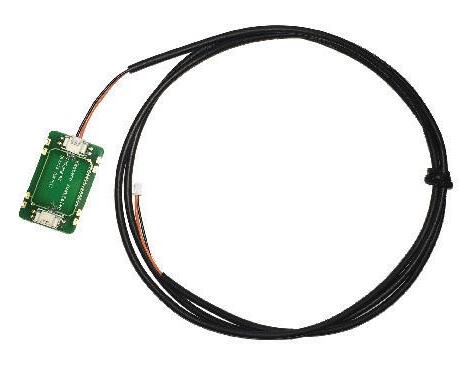

1 meter fuktfølerkabel som fungerer som forlenger til Fuktføler for punktmåling flere steder. Kan skjøtes.

NRF

564 85 36

El.nr

10

62 516 06

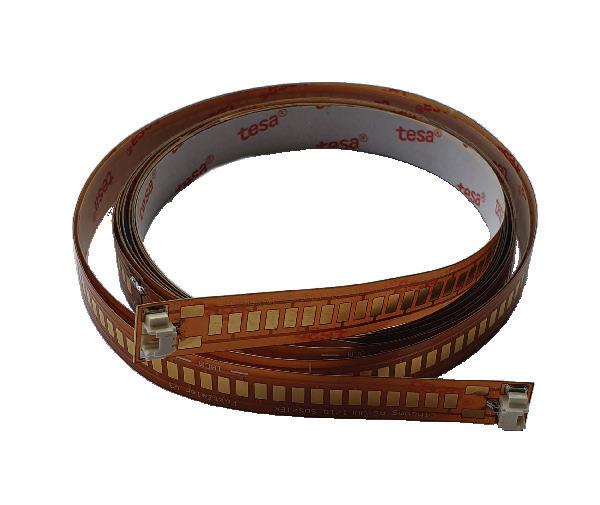

Forlenger til trådløs fuktføler, med fuktføling langs hele teipen. Kan kuttes eller skjøtes, følger med 1 meter forlengerkabel.

3m

NRF

564 85 37

El.nr

62 543 73

0,6m

NRF

564 85 38

El.nr

62 516 09

KOMPONENTER

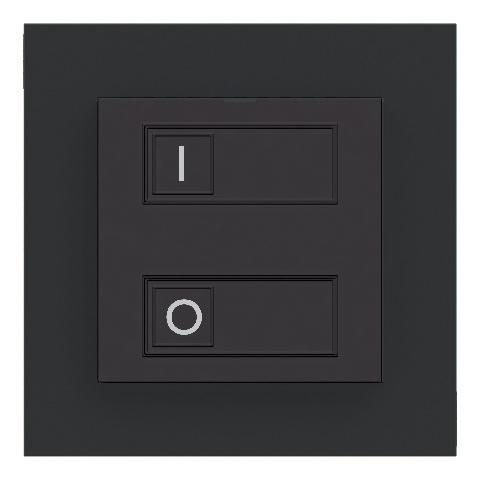

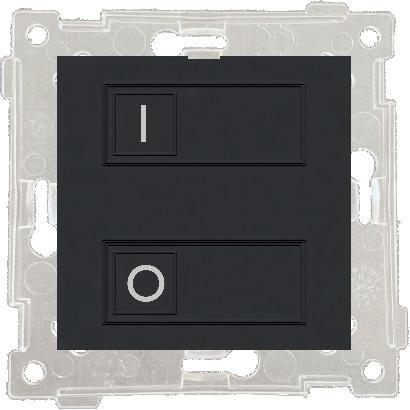

TRÅDLØS BRYTER, OP (Sort)

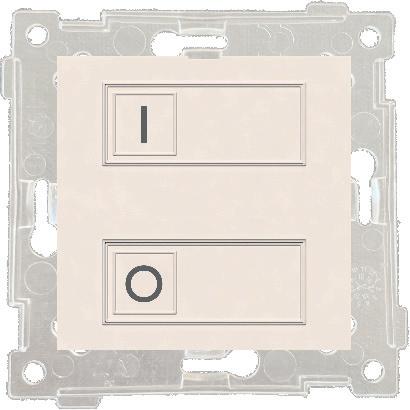

TRÅDLØS BRYTER, OP (Polarhvit)

Trådløs bryter som enkelt stenger vannet - enten umiddelbart (på/av) eller etter en viss tid med tilhørende timerfunksjon.

Rekkevidde på inntil 15 meter.

Trådløs bryter som enkelt stenger vannet - enten umiddelbart (på/av) eller etter en viss tid med tilhørende timerfunksjon.

Rekkevidde på inntil 15 meter.

NRF

NRF

56 485 41

El.nr

45 031 36

564 85 39

POTENSIALFRITT SIGNALRELÉ Tilleggsprodukt til Ventildriver OP for å gi en potensialfri NO/NC-slutning for tilkobling til ekstern varsling via SD-anlegg, alarmsentraler etc. Kan ikke kobles til adapter på kablede pakker (se side 9).

NRF

56 485 32

El.nr

62 543 75

UTVID PAKKENE Samtlige pakkeløsninger på side 4-8 kan utvides med andre komponenter som for eksempel trådløse brytere. Ventildriver kan pares med inntil 16 trådløse enheter.

11

El.nr

45 031 35

VANLIGE - KOSTBARE - UNØDVENDIGE

FAKTA OM VANNSKADER Erstatningene etter vanninntrenging og stopp i avløp/ tilbakeslagsskader har økt mye de siste årene og koster nå mer enn 5 milliarder i året. Det vil si at slike vannskader på bygning og innbo koster mer enn flomskader under naturskadeloven.

Les mer om vannskader på aquaxpress.no

12

Vannskader er i dag en av de vanligste årsakene til erstatningsutbetalinger fra forsikringsselskaper, og omfanget har økt kraftig de siste årene.

Erstatningsutbetalingene i forbindelse med vannskader i Norge passerte for første gang 5 milliardersgrensa i 2021. Dette tilsvarer 930 kroner per innbygger i året.

Ikke glem stoppekranen før du tar ferie.

Hver eneste dag opplever over 280 familier å få hjemmet sitt oversvømt med vann her i landet. Vannskader i forbindelse med kjøkkenet øker mest.

Vannskader hvert femte minutt.

Det avdekkes en vannskade i leiligheter, hus og hytter hvert femte minutt her i landet. I 2021 rapporterte forsikringsselskapene om drøyt 104 000 vannskader og erstatninger på 5,3 milliarder kroner, viser Finans Norges vannskadestatistikk.

13

TEK17 - FG - TEKNISK GODKJENNING

DETTE ER KRAVENE SOM GJELDER Det er flere forskrifter som må tas i betrakning når man velger en vannstopp-løsning. Det er viktig å sette seg godt inn i dem før du setter i gang...

14

TEK17 Ifølge kravene i TEK17 (§15-5) skal lekkasje kunne oppdages enkelt og ikke føre til skade på installasjoner og bygningsdeler. Dette innebærer at i andre rom enn våtrom må lekkasjen føre til automatisk avstengning av vannet. I tillegg skal det der bygningens vanninstallasjon er uten overløp, være montert automatisk lekkasjestopper. dibk.no/regelverk/byggteknisk-forskrifttek17/15/ii/15-5/

FG-forskriften I tillegg har forsikringsbransjen stilt strenge krav til sikring og utstyret som brukes for å stoppe lekkasje. Kravet inkluderer blant annet følgende sikringsområder med tilhørende rørkoblinger og vannledninger: Kjøkkenbenk, oppvaskmaskin, vaskemaskin, vannfiltre, kjøleskap, drikkeautomater og varmtvannsberedere. Kravet til vannstopp inkluderer også rom uten sluk med sanitærutstyr uten overløp. fgsikring.no/ny-vann

Teknisk Godkjenning Ifølge FG-forskriften må leverandøren også fremlegge relevant dokumentasjon av blant annet funksjonsprøving av­ ­komponenter og komplett system, i tillegg til materialegenskaper som bl.a. ­avsinkningsbestandighet, spennings­ korrosjon og utlekking av tungmetaller til drikkevann. Let derfor etter SINTEF sitt sertifiseringsmerke når du velger vannstopp. sintefcertification.no/file/index/4959

15

2024

Norskprodusert komplett Vannstopp-serie Aqua Xpress er et fleksibelt vannstopp-system som kan bygges ut etter ulike behov og ønsket sikkerhetsnivå.

Systemet er utviklet av CTM Lyng, som utvikler og produserer sine produkter i Trøndelag. Produktene i systemet kan kjøpes hver for seg, eller som en av flere pakkeløsninger.

Vil du vite mer om markedets beste vannstoppsystem?

klikk deg inn på... aquaxpress.no

Tlf: 72 83 16 11 / marked@ctmlyng.no / www.ctmlyng.no 16
