Ce projet a été réalisé grâce à une aide financière du Programme Innov'Action agroalimentaire issu de l'Accord Canada-Québec de mise en œuvre du Partenariat canadien pour l'agriculture.
DROITS D’AUTEUR
Il est interdit de reproduire, de traduire ou d’adapter cet ouvrage sans l’autorisation écrite du Centre de référence en agriculture et agroalimentaire du Québec afin de respecter les droits d’auteur et d’encourager la diffusion de nouvelles connaissances.
AVERTISSEMENTS
Au moment de sa rédaction, l’information contenue dans le présent ouvrage était jugée représentative des connaissances acquises sur le drainage souterrain au Québec. Son utilisation demeure sous l’entière responsabilité du lecteur.
Les éléments de publicité insérés dans ce document concrétisent l’appui du milieu à la parution de l’ouvrage. Leur présence ne signifie toutefois pas que le Centre de référence en agriculture et agroalimentaire du Québec en approuve le contenu ou cautionne les entreprises et organismes concernés. Les marques de commerce mentionnées dans ce guide le sont à titre indicatif seulement et ne constituent nullement une recommandation de la part des auteurs ou de l’éditeur.
Dans le présent document, le masculin englobe le féminin et est utilisé uniquement pour alléger le texte.
Pour informations et commentaires
Centre de référence en agriculture et agroalimentaire du Québec (CRAAQ)
Bibliothèque et Archives nationales du Québec, 2022
2018-2023
ADOPTER DES PRATIQUES AGROENVIRONNEMENTALES, C’EST UN PLUS POUR VOTRE ENTREPRISE!
POUR PLUS D’INFORMATION SUR LE PROGRAMME visitez le Québec.ca/primevert , ou communiquez avec la direction régionale du MAPAQ.
AUTEURE PRINCIPALE
Rosanne Chabot, agronome, ingénieure, Ph. D., directrice, Aménagement de parcelles, Logiag inc., Châteauguay
COLLABORATION À LA RÉDACTION ET RÉVISION
Jean Caron, agronome, Ph. D. physique du sol, professeur, titulaire de la Chaire CRSNG en conservation et restauration des sols organiques, Directeur scientifique du réseau québécois d’agriculture durable, Département des sols et de génie agroalimentaire, Faculté des sciences de l’agriculture et de l’alimentation, Université Laval, Québec (sols organiques, canneberges, tourbe de sphaigne)
Bruno Garon, ingénieur, conseiller en machinisme agricole et en conservation des sols, Direction régionale de la Montérégie, ministère de l’Agriculture, des Pêcheries et de l’Alimentation, Saint-Hyacinthe
Mikael Guillou, agronome, M. Sc., Direction des pratiques agroenvironnementales, ministère de l’Agriculture, des Pêcheries et de l’Alimentation, Québec (Partie 8. Aspects environnementaux, irrigation souterraine)
Robert Julien, vice-président, Association des entrepreneurs en drainage agricole du Québec (évent d’équilibre de la pression)
Daniel Laberge, consultant
Robert Lagacé, ingénieur, agronome, professeur titulaire, Département des sols et de génie agroalimentaire, Faculté des sciences de l’agriculture et de l’alimentation, Université Laval, Québec (structure du guide, matériaux filtrants)
Odette Ménard, ingénieure et agronome, M. Sc., M.B.A., conseillère en conservation des sols et de l’eau, Direction régionale de la Montérégie, ministère de l’Agriculture, des Pêcheries et de l’Alimentation, Saint-Hyacinthe (préambule, colmatage des drains par les racines)
Valérie Petit, ingénieure, conseillère en génie agricole, Direction régionale du Centre-du-Québec, ministère de l’Agriculture, des Pêcheries et de l’Alimentation, Nicolet (au moment de la rédaction)
Victor Savoie, ingénieur, conseiller en génie agroenvironnemental, Direction régionale du Centre-du-Québec, ministère de l’Agriculture, des Pêcheries et de l’Alimentation, Nicolet (approche diagnostique)
Merci aussi à Éric Blond (consultant), Jacek Mlynarek (Groupe CTT), François Pépin (Soleno textiles), Jacques Gallichand (Université Laval), l’Association des entrepreneurs en drainage agricole du Québec et Soleno pour leur collaboration à la réalisation de ce guide.
COORDINATION, ÉDITION ET MISE EN PAGE PAR LE CRAAQ
Joanne Lagacé, B. Sc., chargée de projets
Danielle Jacques, M. Sc., chargée de projets aux publications
Lyne Lauzon, chargée de projets aux publications
Véronique Michaud, graphiste
PHOTOGRAPHIES
Alexandre Arel (MAPAQ), Hélène Bernard (MAPAQ), Jean Caron (Université Laval), Rosanne Chabot (Logiag inc.), Valérie Dulude (Logiag inc.), Célia Duquesnay, Véronique Gagnon (MAPAQ), Jean-Christophe Hébert (Logiag inc.), Info-Sols (MAPAQ), Benoît Massicotte, Odette Ménard (MAPAQ), Iké Nault (Logiag inc.), Louis Robert (MAPAQ), Victor Savoie (MAPAQ), Enbridge inc., Soleno
Page couverture : Valérie Dulude (Logiag inc.)
COMPLÉMENTS AU GUIDE
Ce guide est accompagné de six vidéos :
• Diagnostics de problèmes de drainage
• La conductivité hydraulique des sols
• L’évaluation des risques de colmatage des drains par l’ocre ferreuse
• La granulométrie des sols au champ
• L’analyse granulométrique en laboratoire
• Les sols organiques
Ces vidéos ainsi que l’abaque intitulé Dimensionnement des collecteurs (fichier Excel) sont accessibles au lecteur via son compte CRAAQ sur le site www.craaq.qc.ca. Pour toute question, communiquer avec le Service à la clientèle du CRAAQ au 418 523-5411 (ou 1 888 535-2537) ou par courriel à client@craaq.qc.ca
TABLE DES MATIÈRES
1 - INTRODUCTION
PARTIE 2 - APPROCHE DIAGNOSTIQUE
5.4.
5.4.1.
5.4.2.
PARTIE 3 - MODÈLES DE DRAINAGE
7.4.
PARTIE 5 - INVESTIGATION
PARTIE 6 - DESIGN DU
DE
PARTIE 7 - INSTALLATION DU RÉSEAU DE DRAINAGE SOUTERRAIN
PARTIE 8 - ASPECTS ENVIRONNEMENTAUX
PRÉAMBULE
Alors que les engrais de synthèse, les pesticides, la mécanisation et la puissance accrue des équipements ont permis d’augmenter les rendements des cultures et l’efficacité du travail au champ au cours des dernières décennies, il demeure que cette agriculture a des impacts majeurs sur la santé des sols (structure, biodiversité, etc.). Une bonne structure est essentielle au mouvement efficace de l’eau et de l’air à travers tout le profil du sol. Or, nos sols sont de plus en plus compacts et la gestion de l’eau en est grandement affectée. Une structure adéquate fournit aussi un habitat optimal aux microorganismes, centre névralgique du sol, qui décomposent les matières organiques fraîches, nourrissent les plantes, recyclent les éléments nutritifs et contribuent à la stabilité de la structure. Il faut dès lors repenser nos zones d’intervention et considérer le sol comme un allié, un partenaire à part entière qui devrait se retrouver au centre des décisions1.
C’est définitivement à travers la dynamique entourant les caractéristiques physiques et biologiques du sol que la capacité de rétention en eau de celui-ci est optimisée. D’où l’importance d’un bon diagnostic de l’état du sol et de la justesse des choix que fait le producteur agricole pour l’améliorer.
Le drainage fait partie des pratiques visant à optimiser la gestion de l’eau dans le profil du sol. Des surfaces de sol laissées à nu, des rotations déficientes, de la machinerie trop lourde sont tous des éléments qui handicapent significativement et souvent de manière irréversible non seulement la santé des sols, mais aussi l’efficacité attendue du système de drainage souterrain. Une fois identifiées les causes réelles d’un drainage déficient, il sera possible d’établir un plan de drainage efficace, parfaitement adapté au champ visé.
Ce guide met l’accent sur l’importance du diagnostic de l’état du sol et propose des solutions aux problématiques observées. Les bonnes pratiques décrites en matière de conception et d’installation d’un système de drainage tiennent compte de l’évolution des connaissances, de l’expérience acquise, des avancées technologiques et des nouveaux outils disponibles depuis la parution du Guide de référence technique en drainage souterrain et travaux accessoires en 2005. Le drainage de cultures spécifiques comme les cultures en sol organique, la canneberge, la tourbe de sphaigne et la vigne est également discuté de même que les nouvelles préoccupations environnementales telles que :
• la qualité de l’eau de drainage; des idées commencent à surgir, en France notamment, concernant les fossés enherbés et les marais filtrants;
• la protection des cours d’eau en lien avec les sorties de collecteurs;
• la conservation de l’eau dans les sols pendant la saison sèche par l’utilisation de contrôles de nappe;
• la récupération de l’eau pour l’irrigation de cultures comme la canneberge.
Grâce à ce guide, les conseillers seront en mesure d’élaborer des plans de drainage et d’aménager des installations qui amélioreront la rentabilité des entreprises agricoles tout en ayant un impact positif sur l’environnement. Toute notion ou technique étant appelées à évoluer, les utilisateurs de ce guide sont toutefois invités à rester à l’affût des développements et des formations offertes dans le domaine.
1.
Caravane Santé des sols, MAPAQ.
PARTIE 1. INTRODUCTION

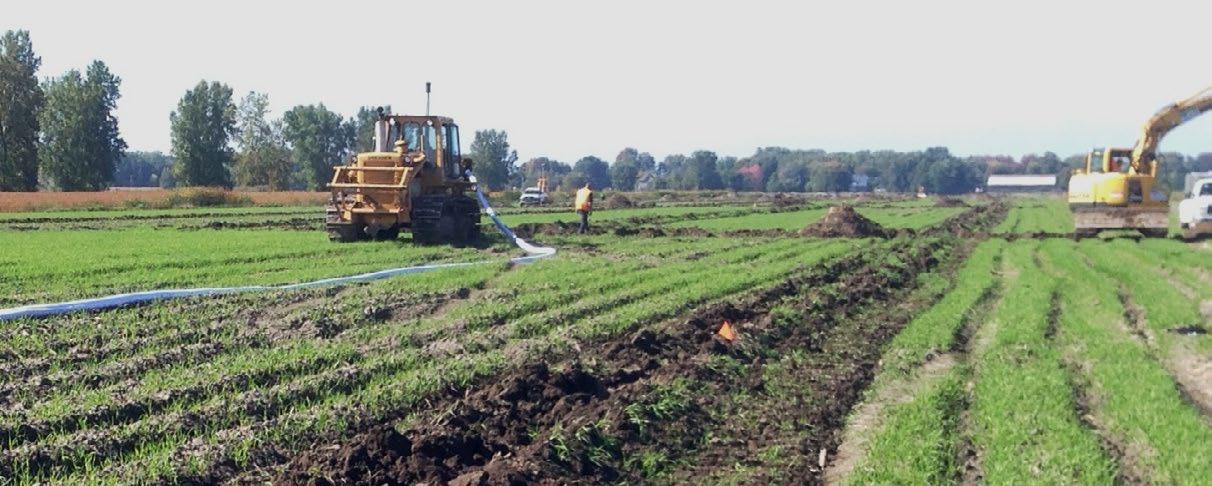

Photo : Victor Savoie, MAPAQ
1. DÉFINITIONS ET OBJECTIFS

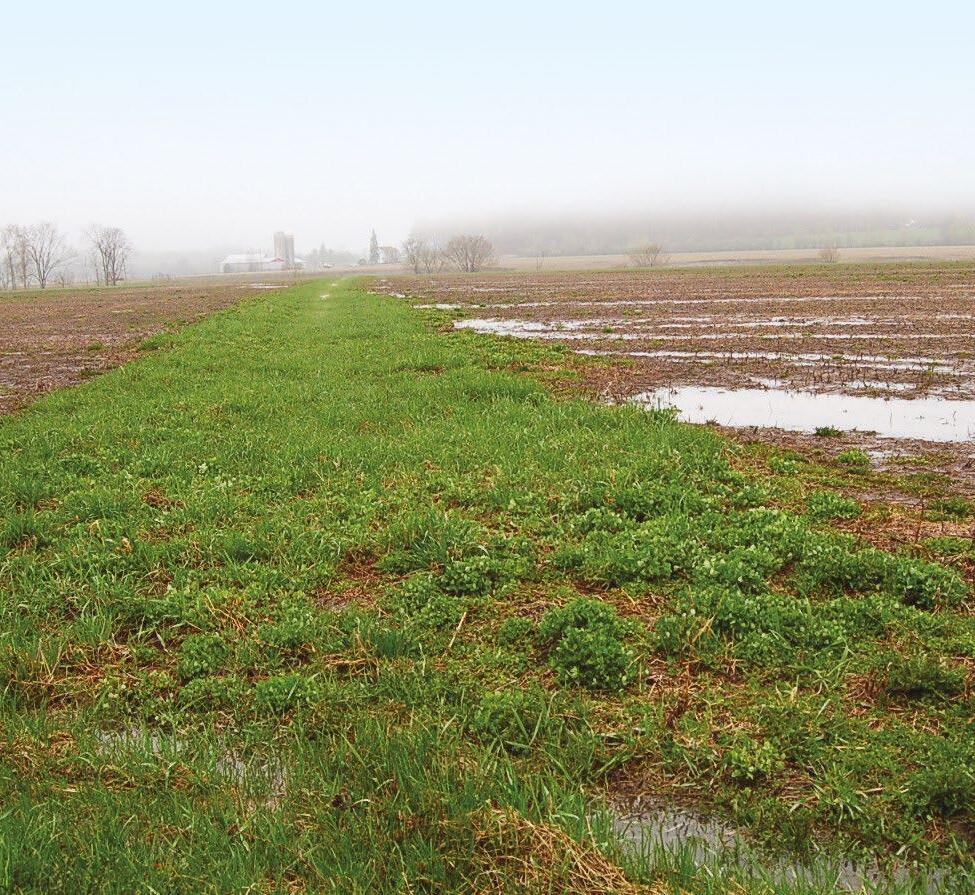

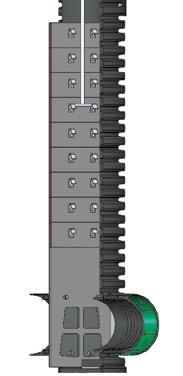

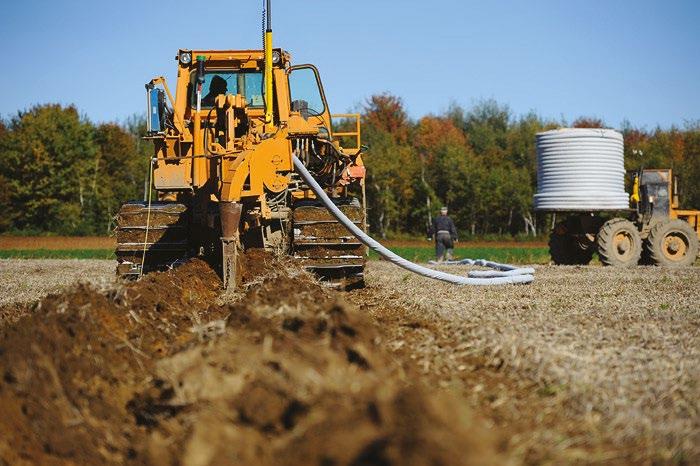

Le drainage souterrain est une technique d’assainissement des terres agricoles qui abaisse la nappe phréatique à un niveau optimal pour le développement des cultures et pour permettre la circulation de la machinerie, tout en protégeant la structure du sol.
Les conditions d’excès d’eau dans les terres du Québec surviennent principalement au printemps, l’automne et à la suite de précipitations intenses ou prolongées durant l’été. De plus, certains terrains présentent des nappes d’eau élevées en raison de leur emplacement, comme au pied d’une pente ou dans une dépression. Un surplus d’eau dans la zone racinaire est néfaste pour la croissance et la survie de la plupart des végétaux lorsqu’il se prolonge dans le temps et qu’il survient à des périodes critiques de la saison de croissance. Dans ces conditions, les racines ne se développent pas en profondeur et les cultures deviennent plus sensibles à la sécheresse.
Cet excédent d’humidité constitue aussi un milieu idéal pour la prolifération des maladies, la dénitrification du sol et le pourrissement des racines. Il compromet par ailleurs l’utilisation de la machinerie et l’efficacité des opérations au champ. Les sols travaillés dans des conditions trop humides deviennent de plus en plus compacts et difficiles à égoutter. L’installation de drains souterrains pour abaisser le niveau d’eau sous la zone racinaire en moins de 2 ou 3 jours représente une solution.
Les bénéfices du drainage souterrain sont multiples. Les effets d’un sol bien drainé sont perceptibles sur le développement des cultures, sur la qualité du sol et sur l’efficacité des opérations au champ. Ultimement l’amélioration des conditions d’humidité permet d’augmenter les rendements des cultures et de
générer une plus grande rentabilité des opérations de la ferme à long terme.
Dans les sols bien aérés, les racines respirent mieux et l’accumulation de dioxyde de carbone (CO2) et de gaz toxiques dans le sol est réduite. Ces conditions favorisent un bon développement des racines et la capacité de celles-ci à absorber les nutriments. Les racines peuvent ainsi fournir un apport suffisant d’éléments nutritifs à la plante. L’efficacité des engrais s’en trouve aussi améliorée.
Le drainage souterrain aère les sols dont les pores seraient autrement remplis d’eau. Un volume de sol saturé est plus difficile à réchauffer que ce même volume de sol ressuyé. L’évaporation de l’eau dans les premiers centimètres du profil entraîne une grande consommation énergétique et retarde le réchauffement du sol au printemps. La température d’un sol drainé peut être de 2 à 5 °C supérieure à celle d’un sol non drainé à la même date.
L’aération et le réchauffement du sol accroissent l’activité microbienne nécessaire à la décomposition des fumiers et des résidus, lesquels améliorent la fertilité du sol. La vie microbienne en pleine activité permet, entre autres, que plus d’azote soit fixé dans les nodules des légumineuses. Par ailleurs, après la mise en place d’un système de drainage, la structure du sol s’améliore : le sol devient plus friable et il se forme plus d’agrégats et de macropores. Un sol aéré est moins sensible à la compaction, l’infiltration de l’eau y est meilleure et sa capacité d’aération est accrue.
Toutes les activités agricoles retardées à cause de conditions trop humides du sol ont aussi un effet négatif sur les rendements des cultures. Les semis, les
pulvérisations, le contrôle mécanique des mauvaises herbes ou les récoltes doivent être réalisés en temps opportun afin d’obtenir une levée égale, un contrôle adéquat des insectes, des maladies et des mauvaises herbes, et une maturité optimale des cultures. Des travaux agricoles réalisés en conditions d’humidité du sol inadéquates détériorent le profil de sol et diminuent l’efficacité de la machinerie par manque de traction ou par enfoncement des pneus; au bout du compte, le coût de ces travaux s’en trouve augmenté.
2. PRINCIPES DE DRAINAGE
2.1. Drainage souterrain systématique ou partiel
Le drainage souterrain peut être réalisé de façon systématique ou partielle.

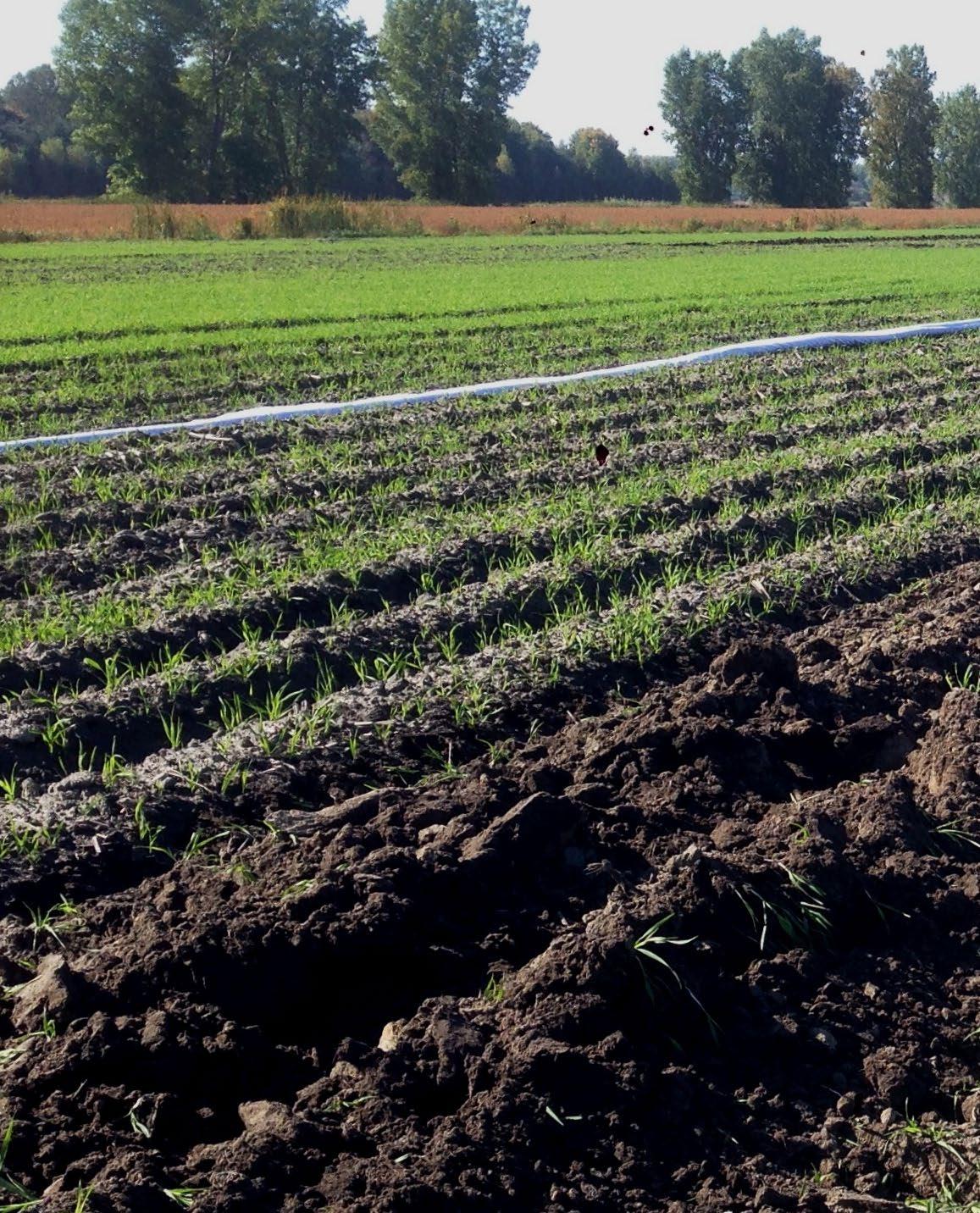

Le drainage d’un champ comportant une nappe phréatique qui se maintient à un niveau trop élevé sur toute la superficie est généralement réalisé avec un réseau de drainage souterrain systématique. Dans ce cas, le réseau de drains forme un système complet sur toute la surface du champ. Il comporte des lignes de drains latéraux se déversant dans des collecteurs qui se déversent eux-mêmes dans un exutoire, principalement un fossé ou un cours d’eau.
Le drainage de certaines terres peut toutefois se limiter à l’installation de quelques drains dans les secteurs présentant un excès d’humidité, comme dans le fond des coulées et les dépressions, ou pour drainer une source souterraine. Puisque la superficie entière ne comporte pas de nappe phréatique haute qui crée des problèmes de croissance des cultures, il n’est pas nécessaire que des drains soient installés sur toute la surface. Seules les zones trop humides peuvent être drainées. Ce drainage est qualifié de partiel.
Un diagnostic (PARTIE 2) doit être réalisé afin de s’assurer du besoin et du type de drainage adapté aux problématiques rencontrées sur la parcelle. Il permet d’utiliser les techniques appropriées, d’investir judicieusement et de rentabiliser l’argent investi. Un drainage systématique est généralement requis sur une terre relativement plate, alors que le drainage partiel se trouve plutôt sur une terre comportant un
relief vallonné. La réalisation d’un diagnostic permet d’éviter qu’un réseau de drainage systématique soit installé dans une situation où un drainage partiel serait suffisant ou, à l’inverse, d'éviter l’installation de seulement quelques drains isolés qui ne règleront pas les problèmes d’excès d’eau rencontrés.
Les investigations sur le terrain en vue de la réalisation d’un plan de drainage pour du drainage partiel peuvent être moins importantes que pour du drainage systématique. Une analyse adéquate doit tout de même être faite afin, entre autres, de s’assurer de bien dimensionner le collecteur selon la situation rencontrée et d’utiliser le type de drains adéquat.
2.2. Drainage souterrain, drainage de surface et réseau hydraulique
Le drainage souterrain, le drainage de surface et le réseau hydraulique sont complémentaires; l’un ne peut donc pas remplacer l’autre. Le drainage souterrain abaisse la nappe phréatique à un niveau optimal. Le drainage de surface permet, quant à lui, d’évacuer le surplus d’eau de surface d’un champ, ainsi que l’eau qui stagne à la surface du sol dans les dépressions ou les bas de pentes. Il comprend les travaux de nivellement et les structures hydroagricoles comme les avaloirs, les puisards, les tranchées filtrantes et les puits d’infiltration ou de captage. Pour sa part, le réseau hydraulique permet l’évacuation des eaux de surface et souterraines. Il inclut principalement les cours d’eau, les fossés, les voies d’eau, les rigoles d’interception et les raies de curage.
L’abaissement naturel de la nappe phréatique est souvent trop long dans les cultures intensives pour permettre des semis tôt au printemps et des récoltes tard à l’automne dans de bonnes conditions hydriques. Même pendant la saison de croissance, sans drainage souterrain, la nappe phréatique descend trop lentement, ce qui nuit aux cultures. Plusieurs jours de temps très sec sont nécessaires pour obtenir un abaissement de la nappe équivalent à ce que le drainage souterrain peut réaliser en une ou deux journées. Reste que, pour certaines cultures, par exemple les pâturages naturels permanents, le drainage souterrain peut s’avérer moins essentiel étant donné qu’il n’est pas nécessaire d’abaisser rapidement la nappe phréatique.
Rabattre la nappe par des fossés profonds est une alternative qui requiert un investissement initial moins élevé que le drainage souterrain. Cependant, ces fossés nécessitent un entretien périodique et sont susceptibles d’entraîner une grande quantité de sédiments vers les cours d’eau. Ils occasionnent aussi une perte de terrain et compliquent la circulation de la machinerie. Par conséquent, le rabattement de la nappe par ce moyen est aujourd’hui une solution de moins en moins utilisée, sauf dans certains types de sol où l’installation d’un système de drainage souterrain n’est pas indiquée en raison de contraintes importantes du sol (Figure 1) ou de la topographie.

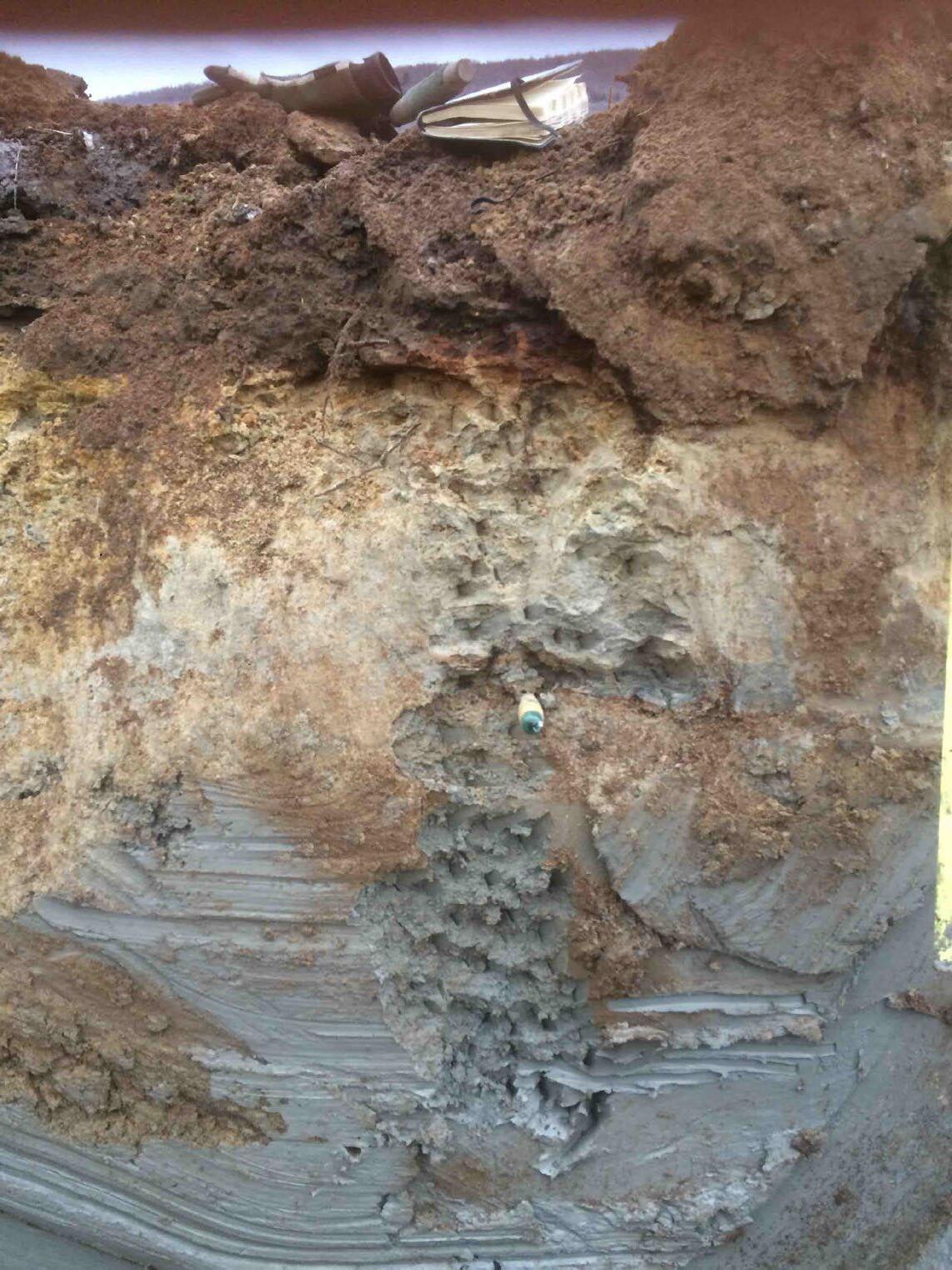

L’importance du drainage de surface est incontestable dans les sols peu perméables, par exemple les argiles lourdes et peu structurées où le taux d’infiltration de l’eau est très faible. L’eau de pluie, sur ces sols, s’évacue en grande partie par ruissellement de surface. Ces sols nécessitent donc un nivellement précis, qui ne laissera aucune dépression ou accumulation d’eau en surface. Si le nivellement n’était pas possible ou trop coûteux, l’eau de surface devrait être concentrée en un point et évacuée par une rigole d’interception, un avaloir ou une tranchée filtrante. Une attention particulière doit également être portée, dans ces cas, aux aménagements proposés afin de s’assurer de minimiser les risques d’érosion.
Le drainage de surface et le drainage souterrain évacuent leurs eaux vers le réseau hydraulique. Ce réseau doit donc être fonctionnel ou, au besoin, corrigé ou réaménagé. Il doit, entre autres, être assez profond pour recevoir les eaux d’une sortie de collecteur d’un réseau de drainage souterrain ou du drain d’un avaloir. Par la suite, son propre écoulement doit être efficace afin qu’il ne déborde pas et ne crée ni zone humide sur les terres adjacentes ni zone d’érosion. Il est à noter que certaines règlementations peuvent exister concernant la réalisation de travaux au niveau des cours d’eau : elles doivent impérativement être vérifiées et respectées.

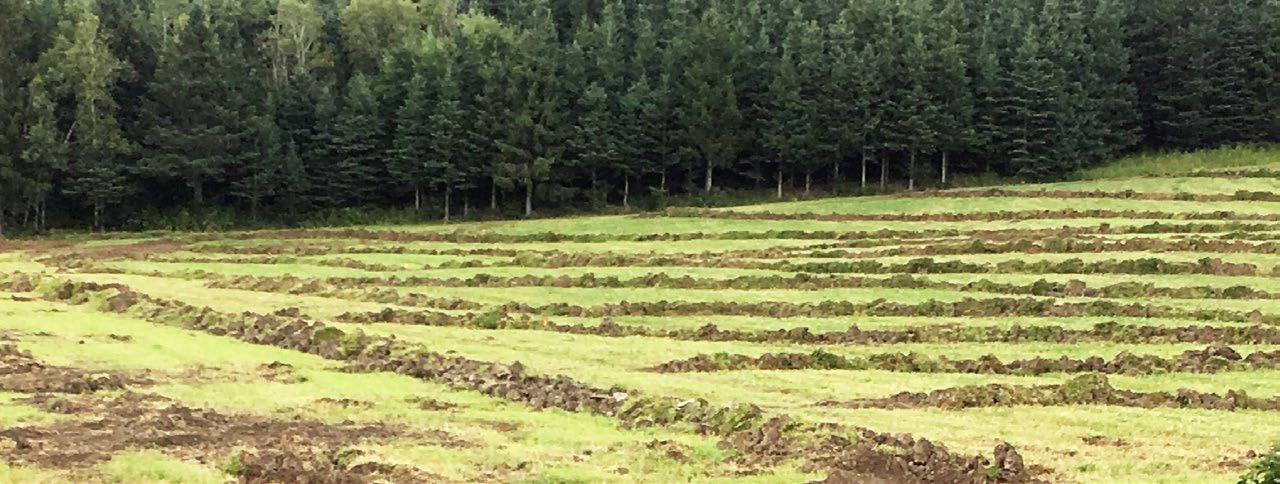

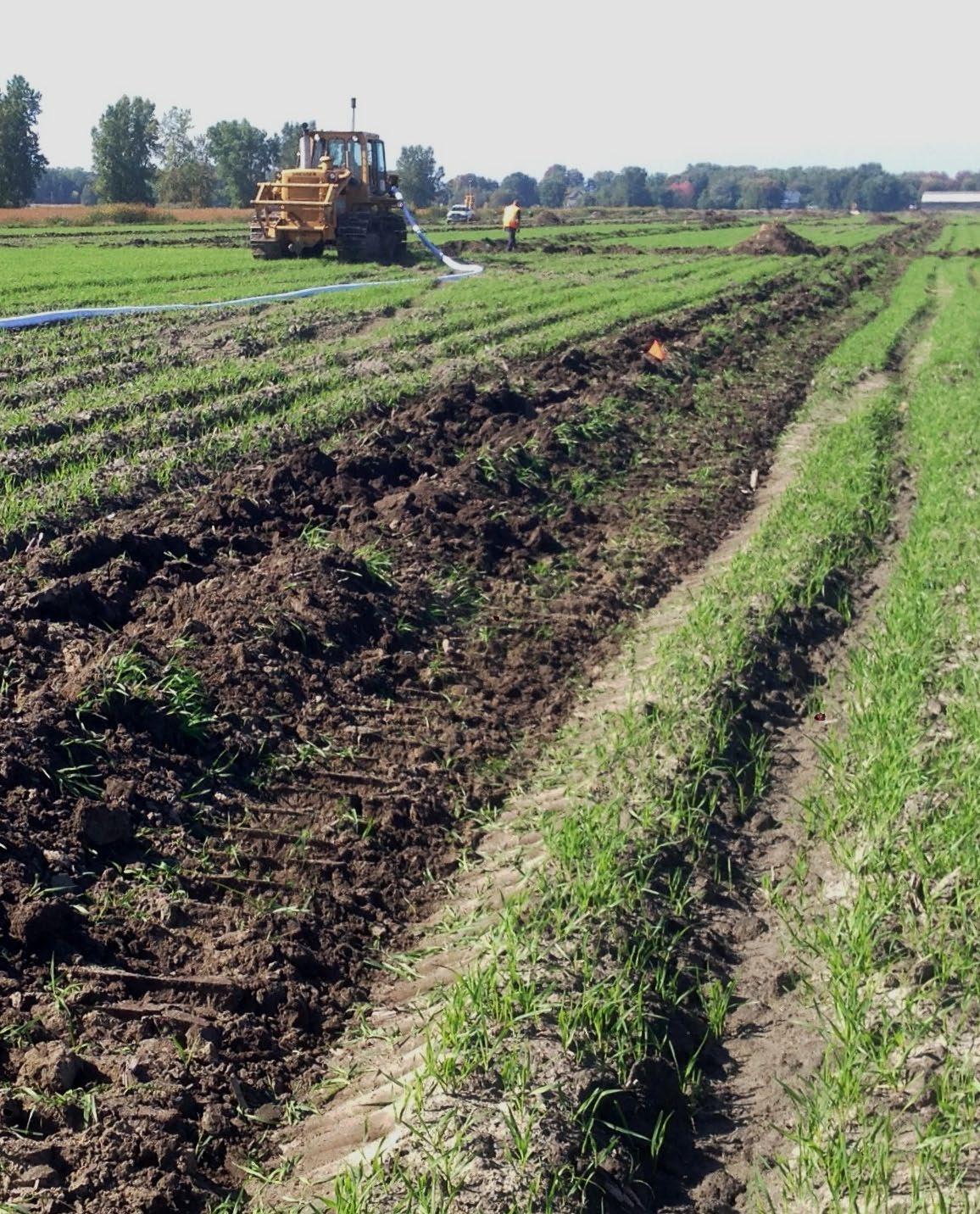

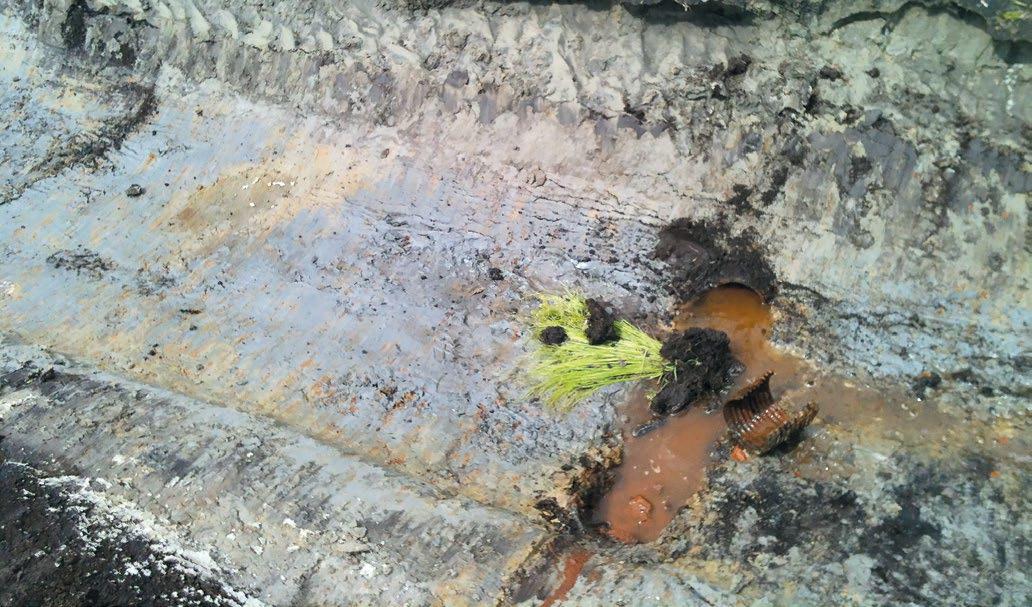

Figure 1. Creusage d'un réseau de fossés dans un sol présentant des risques de colmatage très élevés des drains
Photo : Rosanne Chabot, Logiag inc.
