Serie C-Reihe C - DE

Hochleistungs-Sauggreifer

BAUREIHE C

ADVANCED VACUUM SOLUTIONS www.coval.com

DE9

C

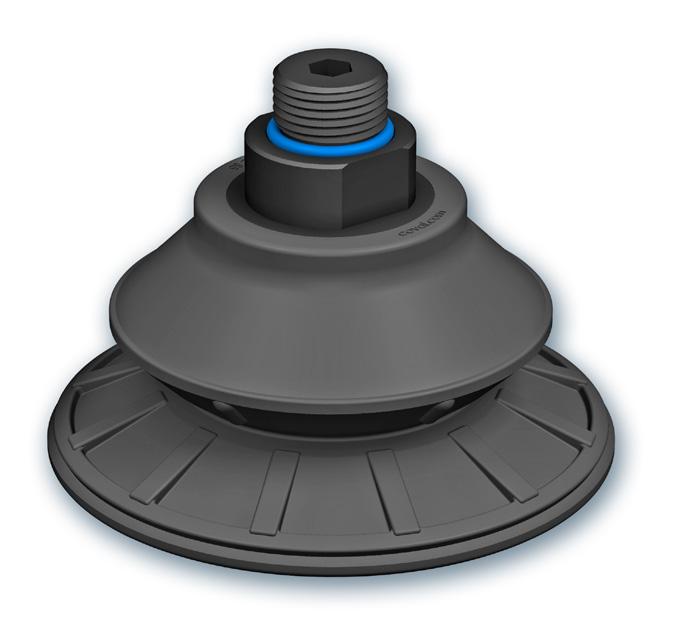

Hochleistungs-Saugreifer Allgemeines Die Hochleistungs-Sauggreifer der Baureihe C wurden speziell für die Anforderungen der Produktionsanwendungen in der Automobilindustrie entwickelt.

Die Produkte der Baureihe C verfügen über hochentwickelte Eigenschaften und ermöglichen so die Optimierung der Produktionswerkzeuge in allen Anwendungsbereichen.

Antirutsch-Stützrippen

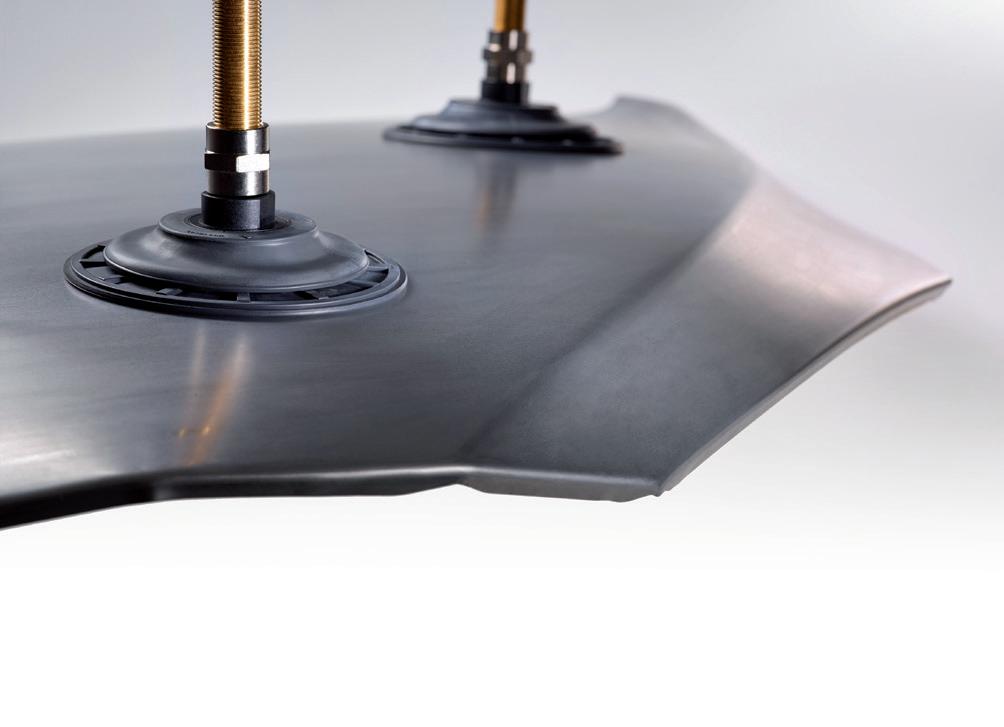

Verwendungssituation

Polyamid- oder Aluminiumbefestigung Integrierte Befestigungsdichtung

Anwendungsbereiche

Doppelte Befestigung 6 oder 8 mm 22 mm

Mittlere Stützrippen

Verschleißanzeiger

Vorteile Extrem rutschfest.

Umfassendes Angebot an verschiedenen Formen und Durchmessern für jeden Bedarf.

2 Sauggreifermaterialien je nach Modell verfügbar (Nitril oder Siton®).

Optimale Positionierung öliger Bleche durch AntirutschStützrippen.

Ideal für Roboteranwendungen.

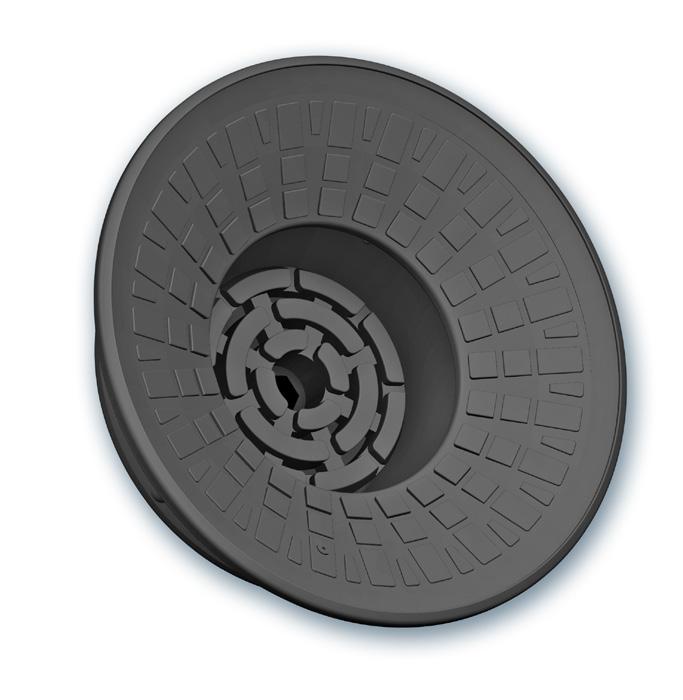

Sauggreifer mit strukturierter Oberfläche zum Greifen dünner Bleche ohne Verformungen.

Reduziertes Gewicht dank Polyamid-Befestigung.

Dichtlippen.

Integrierte Befestigungsdichtung durch: - O-Ring an den zylindrischen Sauggreifern mit G3/8- Außengewinde und Vierkant 32, - Flächendichtung an den länglichen Sauggreifern mit G3/8-Außengewinde.

Verschleißanzeiger.

Doppelte Befestigung: 2 Schlüsselweite 22 mm oder Innensechskant 6 und 8 mm.

Anwendungsbereiche Die COVAL-Vakuumsauger der Baureihe C bieten einen extremen Rutsch- und Beschleunigungswiderstand, sind gewichtsoptimiert und dazu besonders für Roboteranwendungen geeignet.

www.coval.com

Die Baureihe C ist für die Handhabung von Blechen, Glas und Kunststoffen, sowie in den Einsatzgebieten Blechumformung, Rohbaufertigung, Glas- und Montagebau geeignet.

-2-

C

Hochleistungs-Saugreifer Allgemeines Produktpalette Die Hochleistungs-Sauggreifer der Baureihe C sind in einer umfassenden Auswahl von Formen, Größen, Materialien und mit FORMEN

CFC

unterschiedlichen Anschlüssen erhältlich. So können sie sich Ihren Bedürfnissen anpassen und sie bestmöglich erfüllen.

COFC

CBC

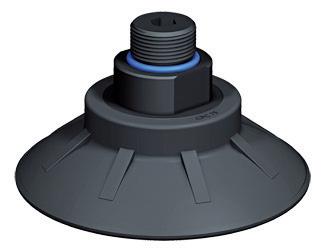

Flacher Sauggreifer

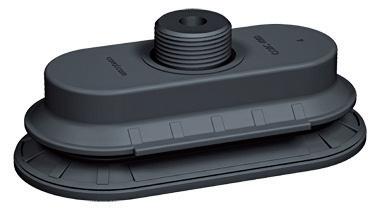

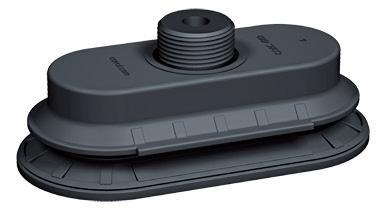

Flacher ovaler Sauggreifer

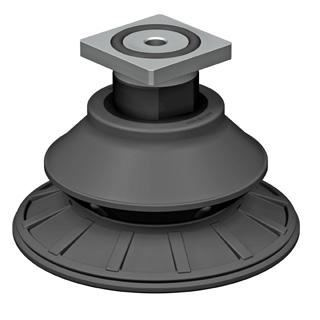

Faltenbalgsauggreifer mit1,5 Falten

COBC

Ovaler Faltenbalgsauggreifer mit 1,5 Falten

BEFESTIGUNGEN M38G

G3/8"-Außengewinde (Polyamidbefestigung)

F38G

G3/8"-Innengewinde (Polyamidbefestigung)

C32

32 mm Vierkant (Polyamidbefestigung und 32 mm Vierkant aus Aluminium)

M38GA

G3/8"-Außengewinde (Aluminiumbefestigung)

F38GA

G3/8"- Innengewinde (Aluminiumbefestigung)

Andere Befestigungen auf Anfrage.

Materialen SAUGGREIFER

BEFESTIGUNGEN

NBR Nitril 55 Shore A - Ausgezeichnete Beständigkeit gegen Öle und Hitze bis 160°C und eine hohe Abriebsfestigkeit.

- Farben: grau für die Sauggreifer mit Polyamid-Befestigung und grün für die Sauggreifer mit Aluminium-Befestigung.

STNV6 Siton® 60 Shore A - Ausgezeichnete Beständigkeit gegen Öle und Hitze bis 160°C und eine hohe Abriebsfestigkeit.

- Farbe: grün

PA - Mit Glasfaser verstärktes Polyamid PA 6.6 30 % GF für geringeres Gewicht. Damit wird jede Gefahr der Beschädigung kostspieliger Werkzeuge vermieden und eine leichtere Wiederverwertung der Sauggreifer ermöglicht. (Befestigung 38G-Außengewinde oder -Innengewinde) AL - Aluminium (Befestigung 38GA-Außengewinde oder-Innengewinde/C32).

Dichtring: NBR Nitril blau.

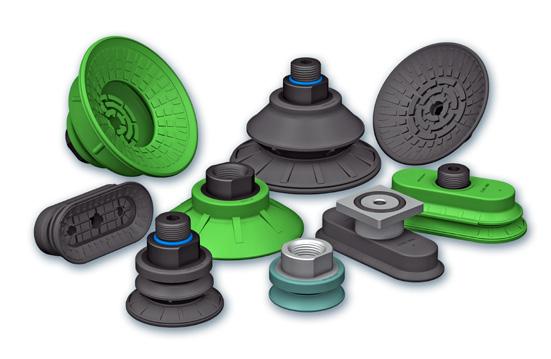

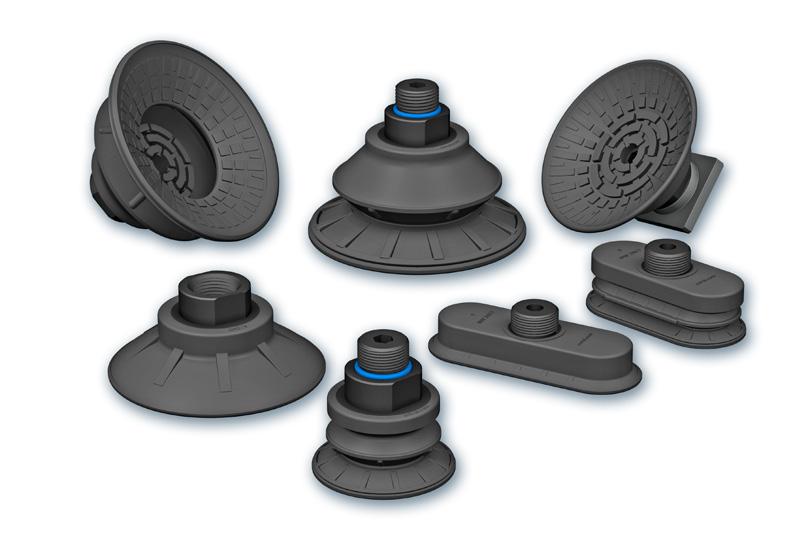

Hochleistungssauggreifer der Baureihe C aus Nitril (NBR) mit Polyamid-Befestigung (Ausführungen 38G-Außengewinde oder -Innengewinde)

www.coval.com

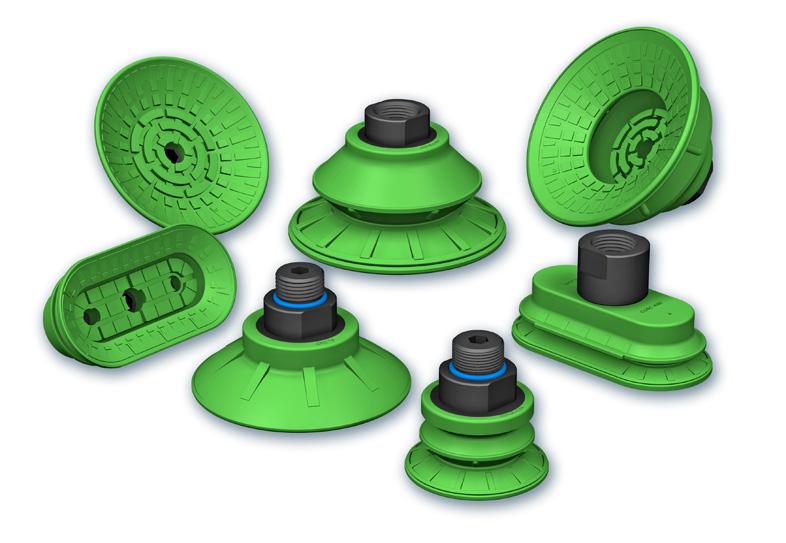

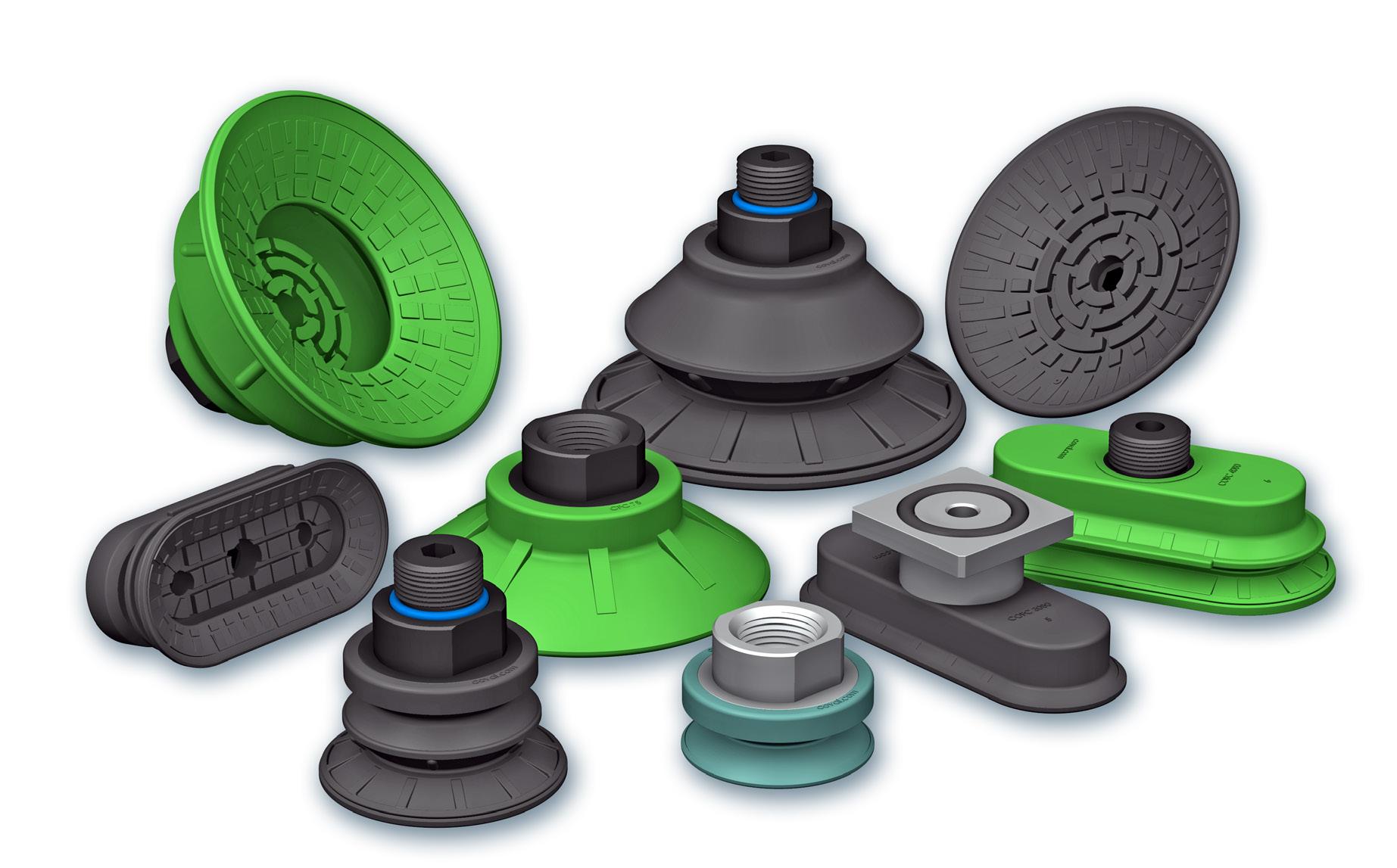

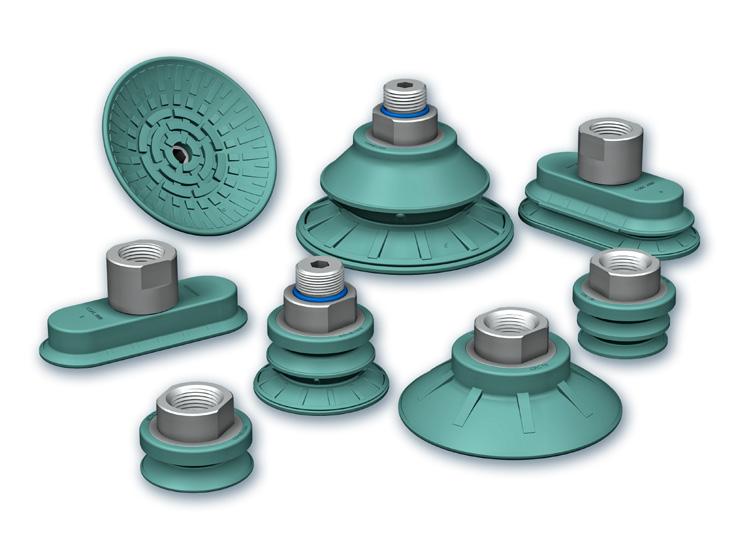

Hochleistungssauggreifer der Baureihe C aus Siton® (STNV6) mit Polyamid-Befestigung (Ausführungen 38G-Außengewinde oder -Innengewinde)

-3-

Hochleistungssauggreifer der Baureihe C aus Nitril (NBR) mit Aluminium-Befestigung (Ausführungen 38G-Außengewinde oder -Innengewinde)

C

Hochleistungs-Sauggreifer Artikelnummer Sauggreifer Flacher Sauggreifer CFC Artikelnummern der Sauggreifer aus Nitril (NBR) je nach Art der Befestigung.

CFC35 CFC50 CFC75 CFC100 CFC125

M38G

CFC35M38G CFC50M38G CFC75M38G CFC100M38G CFC125M38G

F38G

CFC35F38G CFC50F38G CFC75F38G CFC100F38G CFC125F38G

M38GA

CFC35M38GA CFC50M38GA CFC75M38GA CFC100M38GA CFC125M38GA

Artikelnummern der Sauggreifer aus Siton® (STNV6) je nach Art der Befestigung.

F38GA

CFC35F38GA CFC50F38GA CFC75F38GA CFC100F38GA CFC125F38GA

C32

CFC35C32 CFC50C32 CFC75C32 CFC100C32 CFC125C32

M38G

auf Anfrage auf Anfrage CFC75STNV6M38G CFC100STNV6M38G auf Anfrage

F38G

auf Anfrage auf Anfrage CFC75STNV6F38G CFC100STNV6F38G auf Anfrage

Faltenbalgsauggreifer mit 1.5 Falten CBC Artikelnummern der Sauggreifer aus Nitril (NBR) je nach Art der Befestigung.

CBC22 CBC30 CBC45 CBC60 CBC85 CBC115 CBC125

M38G

CBC22M38G CBC30M38G CBC45M38G CBC60M38G CBC85M38G CBC115M38G CBC125M38G

F38G

CBC22F38G CBC30F38G CBC45F38G CBC60F38G CBC85F38G CBC115F38G CBC125F38G

M38GA

CBC22M38GA CBC30M38GA CBC45M38GA CBC60M38GA CBC85M38GA CBC115M38GA auf Anfrage

Artikelnummern der Sauggreifer aus Siton® (STNV6) je nach Art der Befestigung.

F38GA

CBC22F38GA CBC30F38GA CBC45F38GA CBC60F38GA CBC85F38GA CBC115F38GA auf Anfrage

C32

CBC22C32 CBC30C32 CBC45C32 CBC60C32 CBC85C32 CBC115C32 CBC125C32

M38G

auf Anfrage auf Anfrage CBC45STNV6M38G CBC60STNV6M38G CBC85STNV6M38G CBC115STNV6M38G auf Anfrage

F38G

auf Anfrage auf Anfrage CBC45STNV6F38G CBC60STNV6F38G CBC85STNV6F38G CBC115STNV6F38G auf Anfrage

Flacher ovaler Sauggreifer COFC Artikelnummern der Sauggreifer aus Nitril (NBR) je nach Art der Befestigung.

COFC2565 COFC3080 COFC4080 COFC50100

M38G

COFC2565M38G COFC3080M38G COFC4080M38G COFC50100M38G

F38G

COFC2565F38G COFC3080F38G COFC4080F38G COFC50100F38G

M38GA

COFC2565M38GA COFC3080M38GA COFC4080M38GA COFC50100M38GA

Artikelnummern der Sauggreifer aus Siton® (STNV6) je nach Art der Befestigung.

F38GA

COFC2565F38GA COFC3080F38GA COFC4080F38GA COFC50100F38GA

C32

COFC2565C32 COFC3080C32 COFC4080C32 COFC50100C32

M38G

auf Anfrage auf Anfrage auf Anfrage auf Anfrage

F38G

auf Anfrage auf Anfrage auf Anfrage auf Anfrage

Ovaler Faltenbalgsauggreifer mit 1.5 Falten COBC Artikelnummern der Sauggreifer aus Nitril (NBR) je nach Art der Befestigung.

COBC3065 COBC4080 COBC55110 COBC70140

www.coval.com

M38G

COBC3065M38G COBC4080M38G COBC55110M38G COBC70140M38G

F38G

COBC3065F38G COBC4080F38G COBC55110F38G COBC70140F38G

M38GA

COBC3065M38GA COBC4080M38GA COBC55110M38GA COBC70140M38GA

-4-

Artikelnummern der Sauggreifer aus Siton® (STNV6) je nach Art der Befestigung.

F38GA

COBC3065F38GA COBC4080F38GA COBC55110F38GA COBC70140F38GA

C32

M38G

COBC3065C32 COBC3065STNV6M38G COBC4080C32 COBC4080STNV6M38G COBC55110C32 COBC55110STNV6M38G COBC70140C32 auf Anfrage

F38G

COBC3065STNV6F38G COBC4080STNV6F38G COBC55110STNV6F38G auf Anfrage

C

Hochleistungs-Sauggreifer Technische Daten - Sauggreifer Flacher Sauggreifer CFC

ØA

ØA

Ruhepos. Greifen (cm3) CFC 35 CFC 50 CFC 75 CFC 100 CFC 125

CFC 35 CFC 50 CFC 75 CFC 100 CFC 125

(N)

(N) (1)

(1)

37 51 76 101 127

38.5 54 80 105.7 132

2.46 8.37 25.03 57.61 119.7

H1

f(*)

G1

G1'

ØD

25 30 33 38 44

3 5 8 10 14

10 10 10 10 10

12.6 12.6 12.6 12.6 12.6

37 38 41 41 55

60 107 210 350 600

56 110 225 470 600

DurchgangsFestziehen Ø

58 66 100 120 160

50 52 58 90 115

SW 22 + Sechskant 6 SW 22 + Sechskant 6 SW 22 + Sechskant 6 SW 22 + Sechskant 6 SW 22 + Sechskant 8

6.3 6.3 6.3 6.3 6.3

(g) F38G

F38GA

M38G

M38GA C32

14 25 40 67 119

25.7 34.9 48.9 75.3 146

18 29 45 72 124

33.7 42.9 56.9 83.3 154

36.2 47.2 62.2 89.2 141.2

ØD 31.8

ØD ØD

G1

9.2

G1' H1

H1

H1

f

f

ØA

f

ØA

F38G/F38GA G3/8"-Innengewinde

ØA

M38G/M38GA G3/8"-Außengewinde

C32 Vierkant 32

Faltenbalgsauggreifer mit 1.5 Falten CBC ØA

CBC 22 CBC 30 CBC 45 CBC 60 CBC 85 CBC 115 CBC 125

ØA

Ruhepos. Greifen (cm3) 22 34 48.7 64.5 88 119 132

1.6 5 11.47 25.31 66.54 141.47 200.1

(N)

H1

f(*)

G1

G1'

ØD

32 31 36 41 51 53 51

6 8 11 14 21 23 24

10 10 10 10 10 10 10

12.6 12.6 12.6 12.6 12.6 12.6 12.6

37 37 37 39 41 55 55

21.5 32 47 62 85 115 125

CBC 22 CBC 30 CBC 45 CBC 60 CBC 85 CBC 115 CBC 125

(1)(2)

18 35 39 60 125 214 223

(N)

(1)(3)

20 40 77 135 250 430 475

(N)

DurchgangsFestziehen Ø

(1)

17 33 85 155 220 430 560

25 30 36 44 65 84 93

30 32 45 62 115 140 155

6.3 6.3 6.3 6.3 6.3 6.3 6.3

(g) F38G 10 14 22 32 64 103 159

F38GA 23 26.3 31.5 42 71.2 131.1 /

M38G 14 19 26 37 69 107 163

M38GA C32 31 34.3 39.5 50 79.2 139.1 /

32.2 36.2 44.2 54.2 86.2 125.2 181.2

ØD 31.8

ØD ØD

SW 22 + Sechskant 6 SW 22 + Sechskant 6 SW 22 + Sechskant 6 SW 22 + Sechskant 6 SW 22 + Sechskant 6 SW 22 + Sechskant 8 SW 22 + Sechskant 8

9.2

G1

G1' H1

H1

H1

f

f

f

ØA

ØA

ØA

F38G/F38GA G3/8"-Innengewinde

M38G/M38GA G3/8"-Außengewinde

C32 Vierkant 32

(1) Kraft bei 65-prozentigem Vakuum auf trockenem Blech mit glatter ebener Oberfläche, ohne Sicherheitsfaktor. Die Werte können sich je nach der Eigenschaft und Oberfläche des Bauteils ändern.

(2) Saugkraft. (3) Abreißkraft. (*) f = Hub des Sauggreifers. Anmerkung: Alle Maßangaben in mm.

www.coval.com

-5-

C

Hochleistungs-Sauggreifer Technische Daten - Sauggreifer Flacher ovaler Sauggreifer COFC lxL lxL Ruhepos. Greifen COFC 2565 COFC 3080 COFC 4080 COFC 50100

COFC 2565 COFC 3080 COFC 4080 COFC 50100

l

L

(cm3) (N) (1)

(N)

82 125 145 240

3.78 6.08 11.03 22.25

57 91 133 218

25x65 30x80 40x80 50x100

26.8x67 31.5x82 42x82 52.5x102.5

H1

H

G1

G1'

f(*)

31.5 32 34 35

12.5 13 15 16

8 8 8 8

10 10 10 10

3 3 4.5 6

DurchgangsFestziehen Ø

(1)

25 40 60 70

25 32 40 50

Sechskant 6 Sechskant 6 Sechskant 6 Sechskant 6

6 6 6 6

(g) F38G 24 29 30 43

F38GA M38G 37.8 42.7 45.5 72.3

M38GA C32

17 22 23 36

26.3 31.2 34 60.8

35 40 41 54

31.8 G1' H1

15

G1 f

H

f

f

H

H

L

L

L

F38G/F38GA G3/8"-Innengewinde

M38G/M38GA G3/8"-Außengewinde

C32 Vierkant 32

Flacher ovaler 1.5 Sauggreifer COBC COBC 3065 COBC 4080 COBC 55110 COBC 70140

l

lxL lxL Ruhepos. Greifen

(cm3) (N) (1)(2) (N) (1)(3) (N) (1)

31x65 40x80 55x110 70x140

9.98 19.44 49.25 93.57

COBC 3065 COBC 4080 COBC 55110 COBC 70140

L

32.3x67 41.5x82 57x112.5 72x143

50 116 170 270

75 130 210 350

87 155 265 410

H1

H

G1

G1'

f(*)

39 41 48 49

20 22 29 30

8 8 8 8

10 10 10 10

7 9.5 11.5 14.5

DurchgangsFestziehen Ø 25 38 58 72

30 37 57 68

F38G

F38GA

Sechskant 6 Sechskant 6 Sechskant 6 Sechskant 6

6 6 6 6

(g) 31 37 68 103

45.5 52.1 94.3 120.9

M38G

25 31 62 97

M38GA C32

34 40.6 82.8 109.4

43 49 80 115

31.8 G1'

15

G1 H1 H

f

H

f

H

f

L

L

L

F38G/F38GA G3/8"-Innengewinde

M38G/M38GA G3/8"-Außengewinde

C32 Vierkant 32

Die Werte entsprechen den mittleren Eigenschaften unserer Produkte.

(1) Kraft bei 65-prozentigem Vakuum auf trockenem Blech mit glatter ebener Oberfläche, ohne Sicherheitsfaktor. Die Werte können sich je nach der Eigenschaft und Oberfläche des Bauteils ändern. (2) Saugkraft. (3) Abreißkraft. (*) f = Hub des Sauggreifers. Anmerkung: Alle Maßangaben in mm.

www.coval.com

-6-

C Advanced Vacuum Solutions Die Firma COVAL als “Vacuum Managers”, garantiert Ihnen optimale Leistungen und bietet eine breitaufgestelte Produktpallette von innovative Komponenten, die intelligente und zuverlässige Funktionen integrieren, und gewährt eine Vakuumabdichtung der Vakuumkreise.

Unsere Lösung sind an Ihre Industrielle Anforderungen anpassbar. Alle unsere Produkte finden Sie im Hauptkatalog, Internet oder kontaktieren Sie Ihren bevorzugten COVAL Händlern.

VAKUUMPUMPEN

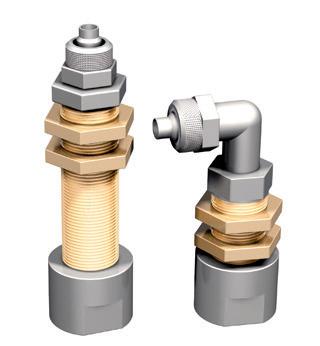

VERLÄNGERUNGEN BAUREIHE L

ROHRVERSCHRAUBUNGEN BAUREIHE RDV/RCOV

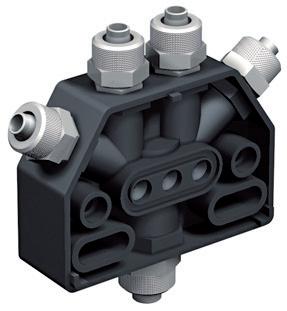

VAKUUMVERTEILER BAUREIHE NV

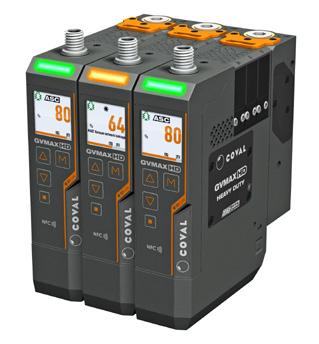

Kommunizierende Heavy DutyVakuumpumpen der Baureihe GVMAX HD Integration der Funktionen für Steuerung und Kontrolle, gut ablesbares farbiges LCDDisplay Mehr als 90% Energieeinsparung dank des intelligenten Vakuumregelungssystems ASC (Air Saving Control) SIO- oder IO-LinkKommunikation
