ÍÍNDICE NDICE

Ánalisis Contextual Ánalisis Contextual

Ánalisis Formal Ánalisis Formal

Ánalisis Funcional Ánalisis Funcional

Ánalisis Espacial Ánalisis Espacial

Ánalisis Extructural Ánalisis Extructural

ANÁLISIS CONTEXTUAL ANÁLISIS CONTEXTUAL

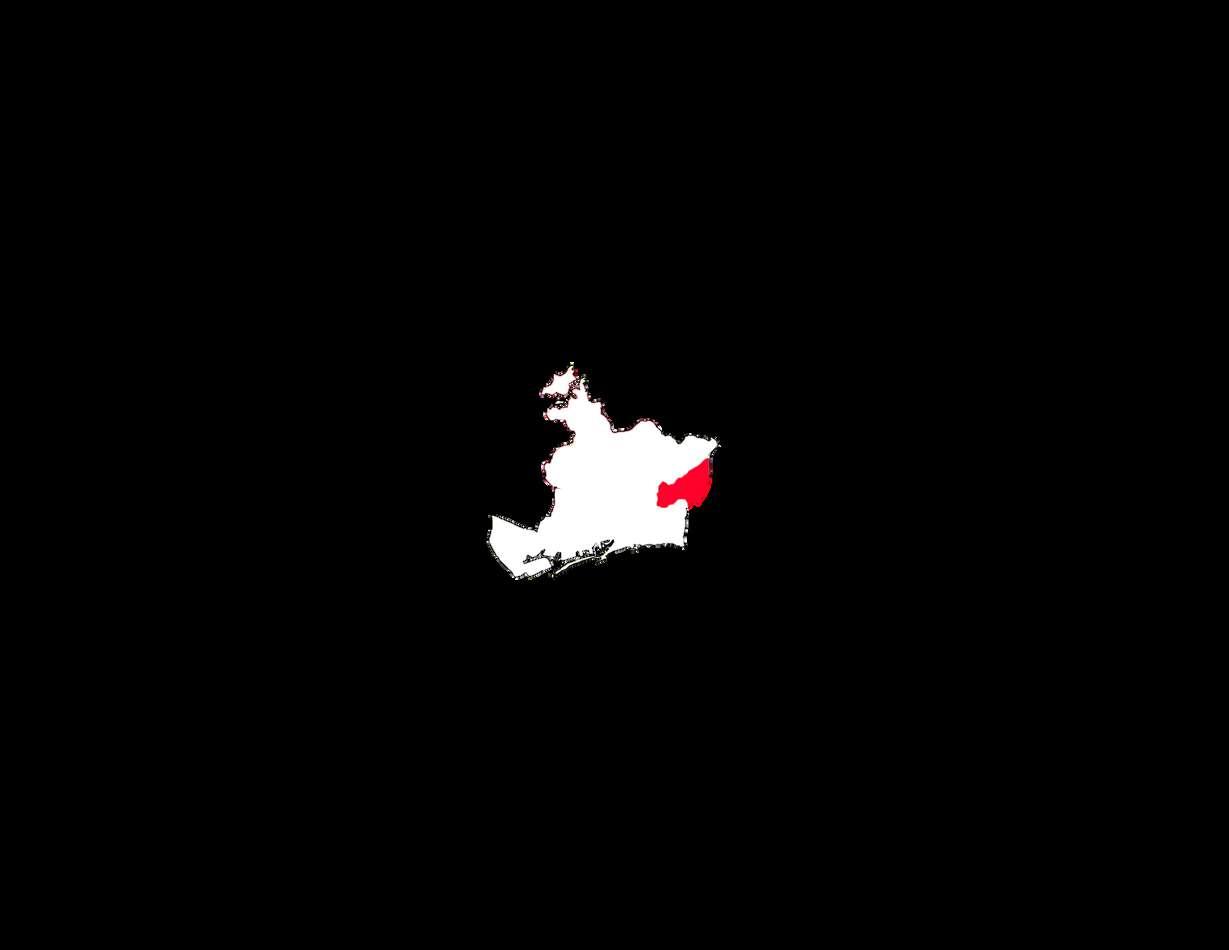

VILADECANS

DATOS TÉCNICOS

VIVIENDAS:

320 Viviendas distribuidas en 10 torres de 12 plantas

AÑO DE CONSTRUCCIÓN:

2003

ÁREA CONSTRUIDA:

197,000 m²

PROYECTO:

Edificio Vilamarina

UBICACIÓN:

Viladecans - Barcelona -

España

ARQUITECTOS:

Batlleiroig; Enric Batlle, Joan Roig, Ricardo Sanahuja, Juan Manuel Sanahuja

Piscinas

Ozone Bowling

Circuito de Karts

Grifo

Gimnasio

LEYENDA

ZONAS COMERCIALES

ZONAS RECREATIVAS

Policia Nacional Voladecans

Hospital Viladecans

American Axle & Manufacturing

Parque de Creu

Starbucks

Estacion de Trenes Viladecans

Parque de la

Policia

Parque de la Marina

IE Sant Gabriel

Iglesia Maria madgalena

Plataforma de Dansa

EMPLAZAMIENTO

VISUALES

VISTA FRONTAL

VISTA TRASERA

Flora General de la Zona

Palmera

VISTA DERECHA

VISTA ISQUIERDA

Aligustre

Almez

Plátano de Sombra Ciprés

CONCLUSIÓN

En conclusión es un complejo muy completo, ofrece muchas zonas comunitarias y está ubicado en una zona con vistas de 360°, rodeado de parques, instituciones, vias principales, y a unos metros mar abierto y la Sagrada Familia, y sobre todo es una zona muy tranquila y cómoda para vivir

ANÁLISIS FORMAL ANÁLISIS FORMAL

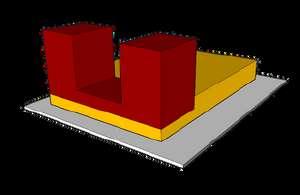

CONCEPTO PROCESO VOLUMÉTRICO

La volumetría, está compuesta por varios volúmenes los cuales dan forma al proyecto, en el cual tenemos la parte inferior que viene a ser toda la zona comercial (tiendas, cafetería, restaurantes, etc.) y en la parte superior encontramos la zona residencial (departamentos, duples, mini – departamentos).

1)

Compocisión basica del proyecto.

2)

B

A

Al fraccionarse el volumen, tenemos, la parte "A" como zona comercial, y la parte "B" como zona residencial

Volumetría del proyecto, en volumen inferior como zona comercial y los volúmenes superiores como zona residencial

PRINCIPIOS ORDENADORES

RITMO REPETICIÓN

VOLUMENESFRONTALES

VOLUMENES POSTERIORES

La zona residencial del proyecto, es la cual tiene un ritmo repetición

SIMETRÍA

VOLUMENINFERIOR

El volumen inferior o comercial es cual sirve de pauta para reunir y acumular los volumenes superiores

Al trazar una línea imaginaria, encontramos una cantidad equitativa de espacios

RELACIONES FORMALES

INTERCECCIÓN

La zona residencial se incrusta en la zona comercial, para generar accesos a la parte superior.

YUXTAPOCICIÓN

Relación CARA con CARA de la parte posterior del proyecto entre la zona residencial con la comercial.

ISOMETRÍA

CONCLUSIONES

La volumetría del proyecto es muy buena ya que se muestra mucho la existencia de principios ordenadores como relaciones lo cual enriquecen el proceso, además el proyecto tiene una volumetría única con un optima relación – función debida por la organización de su forma en la parte inferior la zona comercio y la parte superior zona habitacional.

La volumetría se integra al terreno, aunque este tenga una ligera pendiente

ANÁLISIS FUNCIONAL ANÁLISIS FUNCIONAL

LEYENDA

Acceso comercial secundario

Acceso comercial principal

Acceso Residencial

Primer nivel

Segundo nivel

LEYENDA

Zonacomercial

SSHH

Escalera elevador hacia residencia

Escalera comercial

Circulación comercial

Circulación

residencial

Duplex Acceso comercial

Estacionamiento

LEYENDA

Estacionamiento

Circulación Vertical

Duplex

Almacen

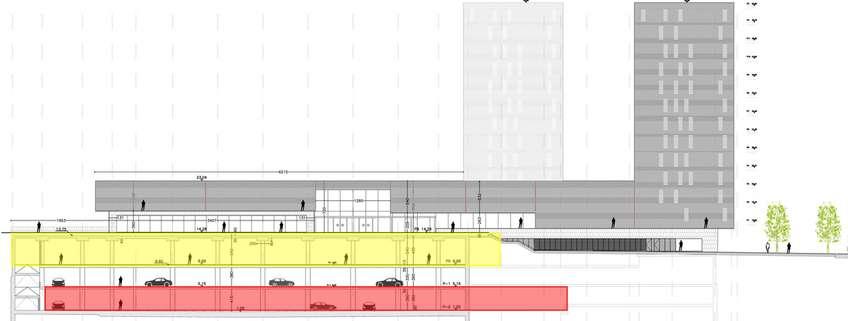

corte B-B

corte

DEPARTAMENTOS POR

CONCLUSIONES

Podemos concluir que segun la función de los planos no hay cruces de criculacion en el ambito resindecial como comercial.

El ambito comercial tiene sus propios ingresos asi como los residenciales.

El proyecto presenta áreas recreativas lo cual tiene acceso a la zona residencial

La zona residencial cuenta con su propio estacionamiento, acceso. Separado de la zona comercial

El proyecto utiliza sus propias fachadas para generar distintos accesos hacia las residencias.

Depende a la zona tiene sus propios recividores.

ANÁLISIS ESPACIAL ANÁLISIS ESPACIAL

PLANTA

PLANTA

LEYENDA

Espacios vinculados por uno en común

Espacios contiguos

Espacio interior a otro

Espacios abiertos

Espacios semi abiertos

Espacios cerrados PLANTA

ESPACIOS SENSORIALES

BALCONES

Los balcones ofrecen una vista impresionante hacia el parque generando una sensación de armonía y comodidad con la naturaleza

DOBLE ALTURA

Los espacios con doble altura brindan iluminación natural hacia los espacios del primer piso generando sensaciones de calidez

SENSACIONES

Calidez

Tranquilidad

VALLE EXTENSO AL FRENTE

Los espacios exteriores son muy cómodos tranquilos ya que ofrecen una gran conexión con el ambiente.

Armonía Comodidad

Triple altura en uno de los pasadizos de la zona de comercio para aprovechar la iluminación hacia los espacios inferiores.

Doble altura en el ingreso hacia las residenciales generando sensaciones de calidez y armonía.

Los espacios que tienen doble altura son utilizados principalmente para tiendas y comercio ubicadas principalmente en los primeros pisos

Corte D _ D

LEYENDA

Altura y media

Doble altura

Vista del exterior del edificio

Vista del interior del edificio

Triple altura

CONCLUSIÓN

En conclusión, es un proyecto muy completo, Y atractivo espacialmente contando en la zona de comercio con diferentes alturas, y en las zonas residenciales ofreciendo muy buenas visuales hacia el exterior gracias a los balcones y terrazas además de tener buena ventilación e iluminación natural esto gracias a los grandes ventanales que posee generando sensaciones de confort, armonía y tranquilidad.

ANÁLISIS ESTRUCTURAL ANÁLISIS ESTRUCTURAL

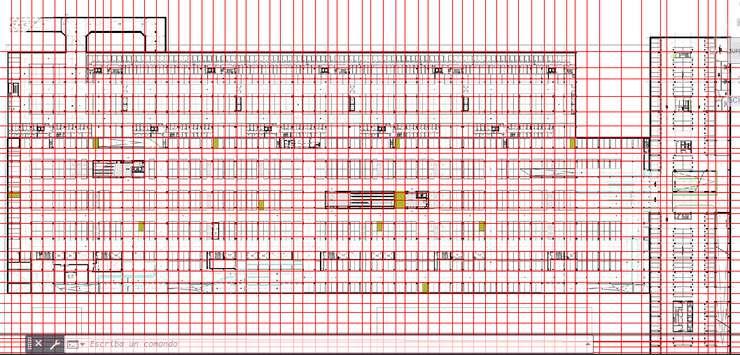

TRAMA ESTRCUTURAL

aparcamiento

LA ESTRUCTURA CONPRENDE DE VARIOS TAMAÑOS DE COLUMNAS CADA UNA

CUMPLIENDO UNA FUNCION DE SOPORTE

,LAS MAS GRANDES SON COLUMNAS DE CARGA DE CONCRETO ARMADO .

LAS COLUMNAS VARIAN DE TAMAÑO YA QUE DEPENDE DE EL PESO QUE CARGUEN COMO POR EJEMPLO LAS MAS GRANDES

ESTAN UNIDAS CON VIGAS DESDE LOS SIMIENTOS ESTOS SON LOS QUE CARGAN CON MAS PESO DE TODAS

SISTEMA CONSTRUCTIV

LA DOBLE ALTURA QUE SE A IMPLEMENTADO HACE QUE EL AIRE FLUYA MEJOR ADEMÁS DE AGREGA UNA SENSACIÓN DE GRANDEZA

1,POR OTRO LADO LAS COLUMNAS ESTÁN REFORZADAS CON VARILLAS DE HIERRO PARA DAR SOPORTE A LA ESTRUCTURA

centro comercial

1.losa de entre piso: es una placa de concreto las cuales reparten las cargas del edificio y se encarga de funcionar tanto como techo y piso

2.Columna .Es la parte que se encarga de transmitir toda la carga del peso de la estructura hacia la tierra

apartamentos

1.losa de entre piso: es una placa de concreto las cuales reparten las cargas del edificio y se encarga de funcionar tanto como techo y piso

2.muros y muro de carga. el muro es una la parte vertical que permite dividir o delimitar los espacios

El muro de carga es aquella que funciona como soporte de otros elementos

LA PARTE DE LOS DEPARTAMENTO

CONSTA DE 12 PISOS ,LAS CUALES

ESTAN HECHAS DE UN MURO DE LADRILLO

Aparcamiento

1.viga:es la parte horizontal de la estructura ,estos están compuestos de concreto armado y sirven para dar mayor rigidez a los muros y columnas ,que a su ves trasladan la carga hacia estas

2.Columna: es la parte horizontal de la estructuras que se encargan de transmitir esfuerzos y cargas del edificio hacia la tierra

3.loza de cimentación. es una losa continua de concreto reforzado sobre un área grande que se usan para soportar muchas columnas y muros

MATERIALAS

MATERIALES EXTERNOS

1 perfil upn 200

se utiliza como aislante térmico en la construcción y en la industria Es un tipo de lana mineral que se produce a partir de roca natural

2piezas de porcelana

la porcelana es un revestimiento que se utiliza ya que tienen una gran resistencia al desgaste además de

3 ladrillo

utiliza como aislante térmico en la construcción y en la industria Es un tipo de lana mineral que se produce a partir de roca natural

4 piel de roca

se utiliza como aislante térmico en la construcción y en la industria Es un tipo de lana mineral que se produce a partir de roca natural

6 cristal

cristal 6+6 con butiral de polivinilo color o transparente ,el butiral se a puesto para dar distinción de la fachada con los colores cian, azul marino y transparente

7 lamina upn 300

Una Viga UPN es un producto de acero laminado cuya sección tiene forma de U

8loza de concreto

forjado de concreto viste y ejecutado con encofrado ya que estos disminuyen mucho el costo de la construcción además que no traspasa el terminado final

MATERIALES INTERNOS

(1) (8) (7) CRISTAL

es un material inorgánico ,este esta puesto para dar visibilidad de pos productos a los clientes (transparencia

2 techo de concreto

techo de concreto con detalles para que lo hacen servir como tragaluz

(3.) (9)revestimiento de porcelanato

Este producto de tipo cerámico es fabricado a partir de una combinación de cuarzos, arcillas y otros materiales, que se moldean, se prensan, se someten a un proceso de secado y se tratan a una temperatura de más de 1.300 grados centígrados

4 marco de acero

los marcos de acero se utilizan comúnmente para soporte de vidrios

5 baranda de aluminio

las barandas de aluminio sirven para proteger a las personas de accidentes ,estas baria de 90cm a 80cm

6 puerta enrollable

son aquellas en las que tras accionar un botón de un mando inalámbrico, un mecanismo las empieza a enrollar y a subir para arriba, dejándolas totalmente recogidas

INTERIORES

CONCLUSIÓN

LA CONCLUCIO ES QUE PARA TRABAJOS A GRAN ESCALA SE

NESESITA DE UNA BUEN EQUIPO TANTO ARQUITECTOS COMO

INGENIEROS YA QUE LOS ARQUITECTOS DAN VIDA A UNA

EDIFICACION Y LOS ING AYUDAN A HACERLO REALIDAD, ADEMAS

QUE PARA HACER ESTOS SE NESESITAN DE UNA

INFRAESTRUCTURA QUE PUEDA SOPORTAR VARIAS TONELADAS DE PESOS Y NO PUEDEN HABER HERRORES YA QUE SI SE FALLA EN UNA SOLA COSA AUNQUE SEA LA MAS MINUSCULA PUEDE

TERMINAR EN DESATRE COMO SUSEDIO EN MIAMI EL EDIFICIO

CHAMPLAIN TOWERS SE DERRUMBÓ Y NO SABEN CUAL FUE EL ERROR QUE ISIERON ESTOS,PARA PODER EVITAR QUE SUSEDA SE

DEBE VER EL PROYECTO UNA Y MIL VECES .

ADEMAS PODEMOS VER COMO ES QUE GRACIAS ALOS MATERIALES

ES QUE LOS INQUILINOS PUDEN VIVIR CONTENTOS
