taller 4 T1

EDIFICIO VILAMARINA

Soy estudiante de la Facultad de Arquitectura y Diseño de Interiores, me encanta diseñar y hacer modelados 3D, y sobre todo amo llevar los 3D a programas de renders realistas.

- Nacimiento: 26/05/2001

- Ciudad de Origen: Cajamarca - Cajamarca

- Nacionalidad: Peruano

- Edad: 21 años

- Gmail Personal: Cotrinajhenry1212@gmail.com

ESTUDIOS

Número:

910-064-533

Email: N00199514@upn.pe

Correo: Jhenry.cotrina282@gmail.com

S E G U N D O E M A N U E L Q U I S P E G A R A Y ARCHITECTURE STUDENT

Número: 948-884-766

Email: n00303740@upn.pe

Correo: emanuelquispegary79gmail.com

HABILIDADES

Sketchup

v-ray

Lumion

Universidad Privada del Norte

- Facultad: Arquitectura

- Especialidad: Diseño de Interiores

illustrator

PERFIL

Soy estudiante de la Facultad de Arquitectura y Diseño de Interiores, me encanta diseñar y hacer modelados 3D, además quiero aprender a crear interiores perfectos ,que los clientes estén muy contentos

- Nacimiento: 04/11/2002

- Ciudad de Origen: San Martin-Nueva Cajamarca

- Nacionalidad: Peruano

- Edad: 20 años

- Gmail Personal:emanuelquispegary79 @gmail.com

HABILIDADES

Sketchup v-ray

Lumion

ESTUDIOS

Universidad Privada del Norte

- Facultad: Arquitectura

- Especialidad: Diseño de Interiores

illustrator

Número: 947 757 941

Soy una estudiante del 4to ciclo en la Facultad de arquitectura y diseño de interiores, me apasiona realizar planos, e investigar.

- Nacimiento: 27/05/2004

- Ciudad de Origen: Cajamarca - Cajamarca

- Nacionalidad: Peruano

- Edad: 18 años

- Gmail Personal: karlacruzapaza@gmail.com

HABILIDADES

Sketchup v-ray

ESTUDIOS

Universidad Privada del Norte

- Facultad: Arquitectura

Email: N00277950@upn.pe

Correo: karlacruzapaza@gmail.com illustrator

Lumion

Soy estudiante de la Facultad de Arquitectura y Diseño de Interiores, me gusta diseñar espacios interiores y exteriores y hacer modelados 3D.

Nacimiento: 02/02/2003

-

- Ciudad de Origen: Cutervo - Cajamarca

- Nacionalidad: Peruano

- Edad: 20 años

- Gmail Personal: kevingamonalcieza@gmail.com

- Especialidad: Diseño de Interiores K E V I N G A M O N A L C I E Z A ARCHITECTURE STUDENT

ESTUDIOS

Número: 901-200-755

Email: N00304498@upn.pe

HABILIDADES

Sketchup v-ray Revit

Universidad Privada del Norte

- Facultad: Arquitectura

- Especialidad: Diseño de Interiores

Correo: kevingamonalcieza@gmail,pe illustrator

I N D I N D I C E I C E

ANÁLISIS CONTEXTUAL ANÁLISIS FORMAL

UBICACIÓN

PERFIL URBANO

DATOS TECNICOS

EQUIPAMIENTO

EQUIPAMIENTO URBANO

HITOS

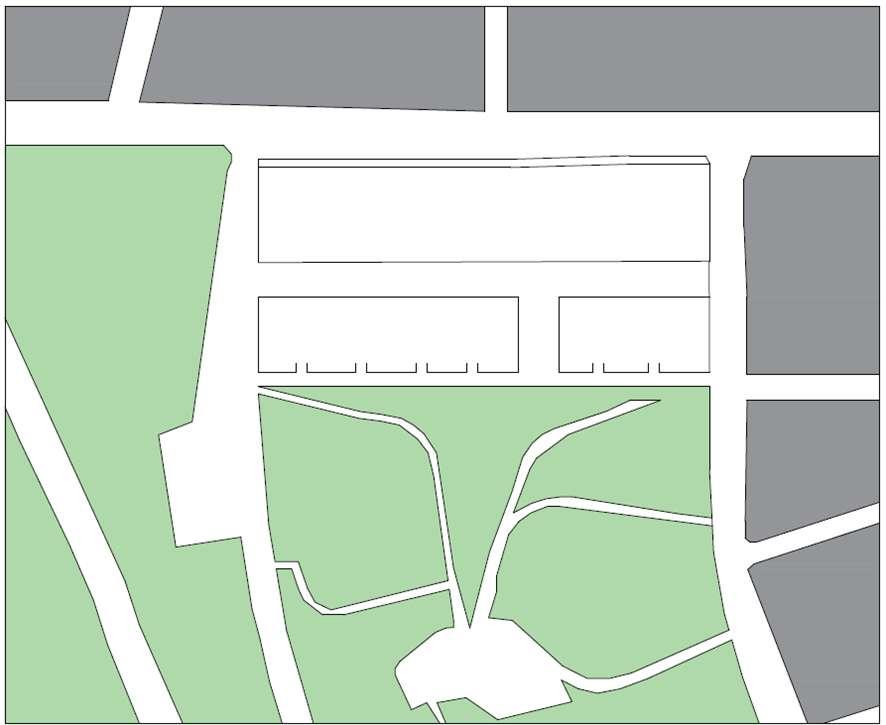

EMPLAZAMIENTO

PROCESO

VOLUMETRICO

PRINCIPIOS

ORDENADORES

RELACIONES

FORMALES

ISOMETRIA

ANÁLISIS FUNCIONAL ANÁLISIS ESPACIAL ANÁLISIS ESTRUCTURAL

ACCESOS

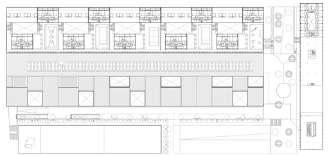

PLANIMETRIA

MACRO

CORTES

PLANIMETRIA

MICRO

CONCLUSIONES

RELACION

ESPACIAL

ESPACIOS

SENSORIALES

TIPO DE ESPACIO

TRAMA

ESTRUCTURAL

APARCAMIENTO

SISTEMA

CONSTRUCTIVO

MATERIALES

MATERIOLES EN

FACHADA

CONCLUSIONES

ANÁLISIS CONTEXTUAL ANÁLISIS CONTEXTUAL

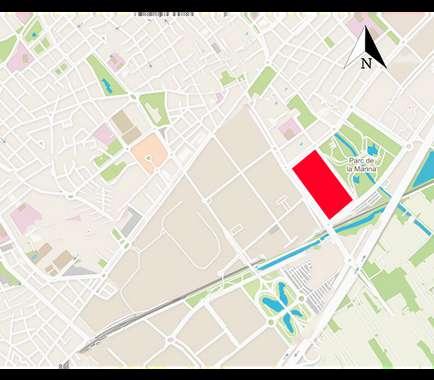

UBICACIÓN

DATOS TÉCNICOS

VIVIENDAS:

ESPAÑA

BARCELONA

VILADECANS

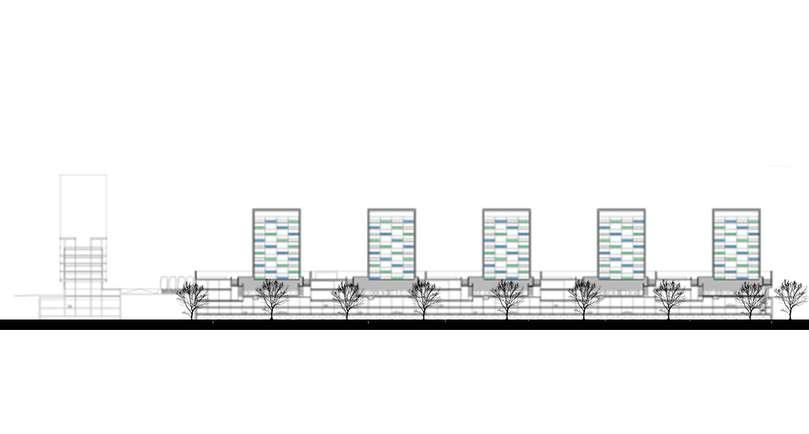

PERFIL URBANO

AÑO DE CONSTRUCCIÓN:

320 Viviendas distribuidas en 10 torres de 12 plantas 2003

ÁREA CONSTRUIDA:

197,000 m²

PROYECTO:

Edificio Vilamarina

ARQUITECTOS:

Batlleiroig; Enric Batlle, Joan Roig, Ricardo Sanahuja, Juan Manuel Sanahuja

EQUIPAMIENTO

Piscinas

Oficinas

Libreria

Ozone Bowling

Cancha de Basquet

Restaurant

Gimnasio

Circuito de Karts

Grifo

Zona Comercial

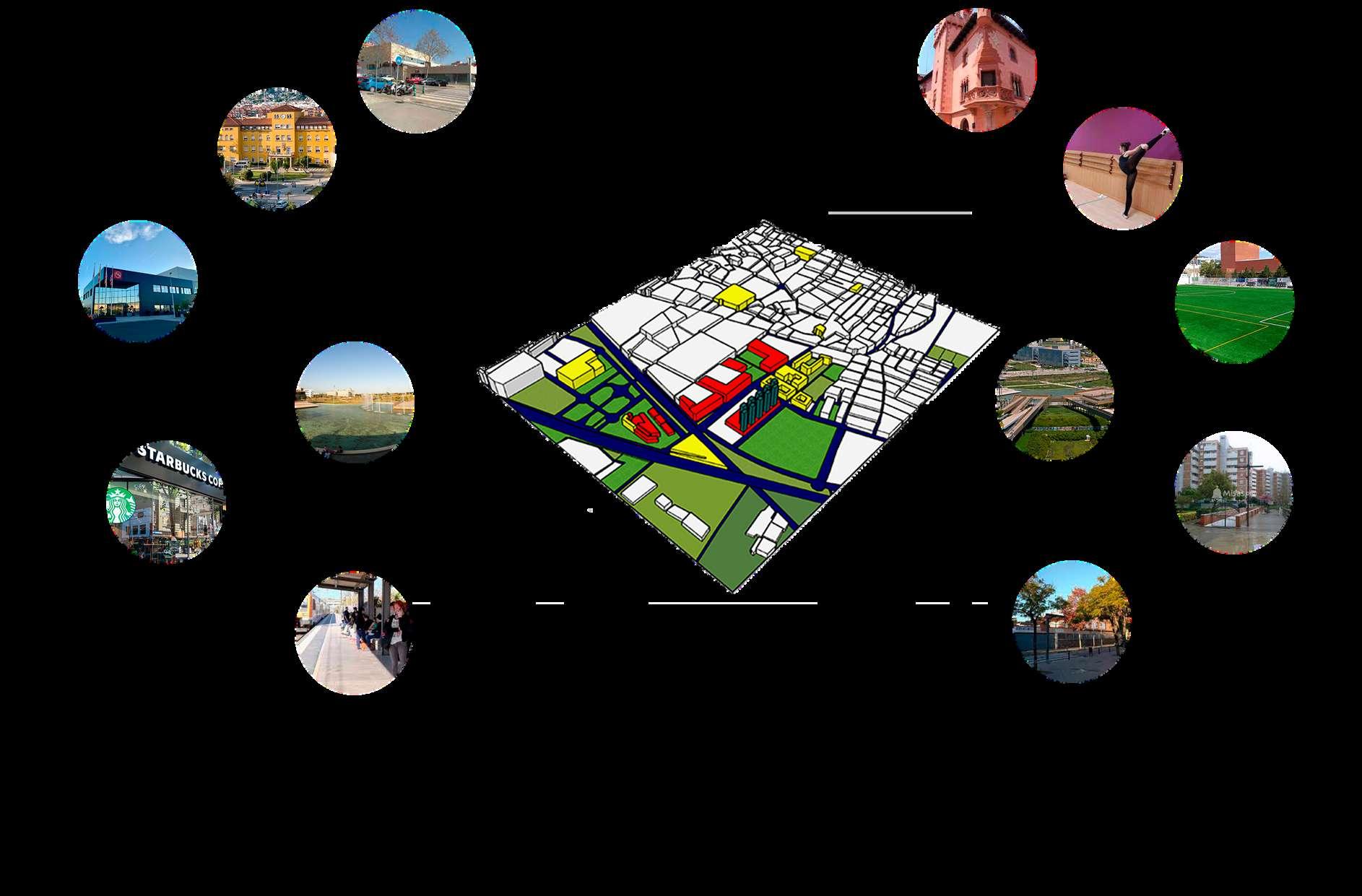

EQUIPAMIENTO URBANO

zonas Comerciales

Áreas Verdes Áreas Públicas

LEYENDA

ZONAS COMERCIALES

ZONAS RECREATIVAS

Policia Nacional Voladecans

Hospital Viladecans

American Axle & Manufacturing

Parque de Creu

Starbucks

Estacion de Trenes Viladecans

Parque de la Marina

Estación de Trenes Viladecans

Hospital de Viladecans

Policia Naciona Viladecans

I.E Sant Gabriel

Campo de Futbol

Parque de la Marina

I.E Sant Gabriel

Iglesia Maria madgalena

Plataforma de Dansa

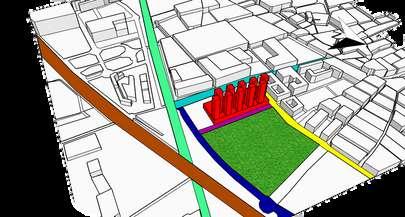

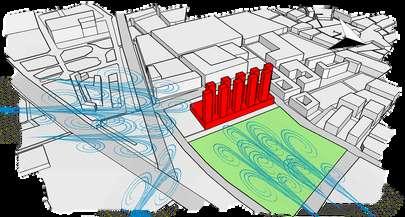

VIENTOS VÍAS/ACCESOS

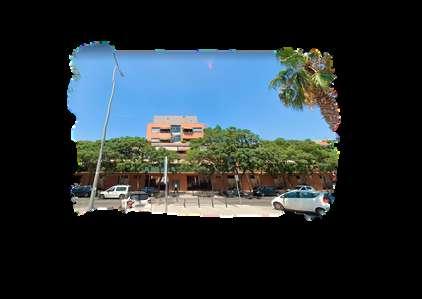

VISTA TRASERA

ISQUIERDA

VISTA FRONTAL

Palmera

CONCLUSIÓN

En conclusión es un complejo muy completo, ofrece muchas zonas comunitarias y está ubicado en una zona con vistas de 360°, rodeado de parques, instituciones, vias principales, y a unos metros mar abierto y la Sagrada Familia, y sobre todo es una zona muy tranquila y cómoda para vivir

ANÁLISIS FORMAL ANÁLISIS FORMAL

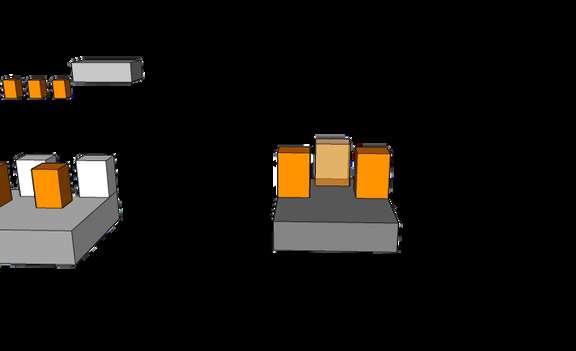

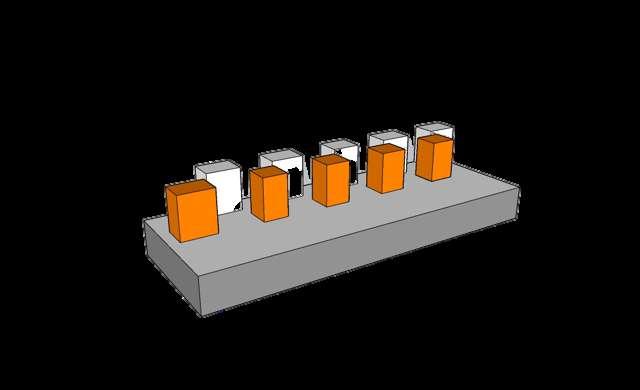

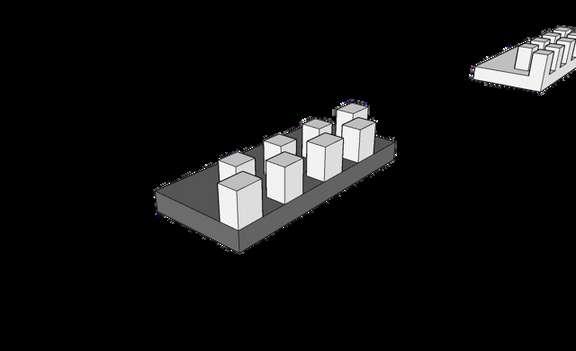

CONCEPTO PROCESO VOLUMÉTRICO

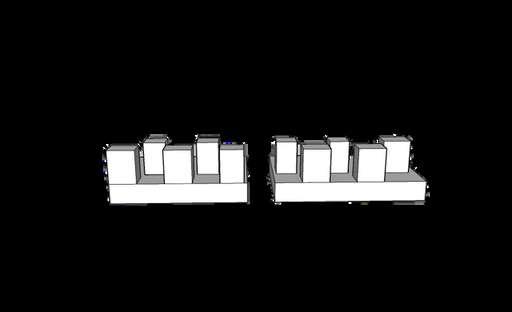

La volumetría, está compuesta por varios volúmenes los cuales dan forma al proyecto, en el cual tenemos la parte inferior que viene a ser toda la zona comercial (tiendas, cafetería, restaurantes, etc.) y en la parte superior encontramos la zona residencial (departamentos, duples, mini – departamentos).

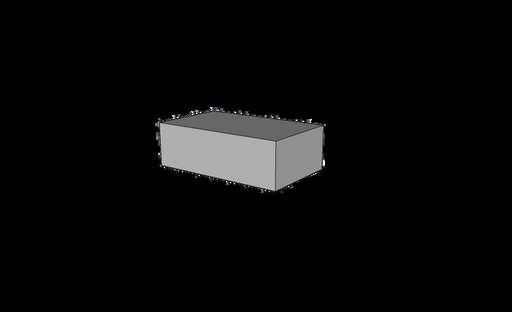

1)

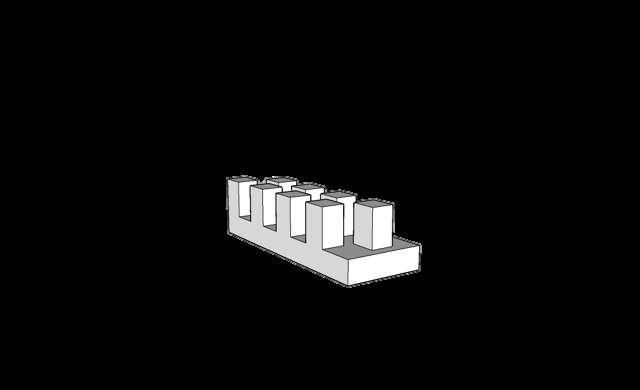

Compocisión basica del proyecto.

2)

B

A

Al fraccionarse el volumen, tenemos, la parte "A" como zona comercial, y la parte "B" como zona residencial

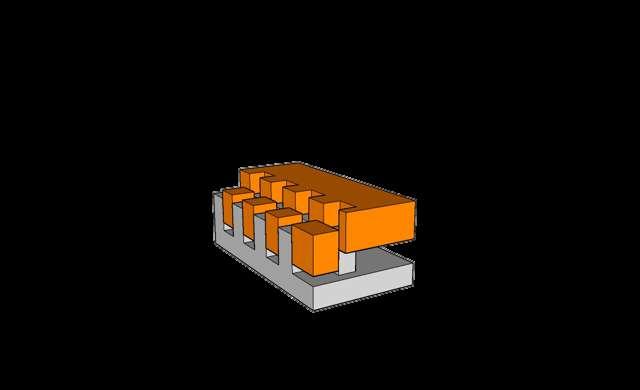

Volumetría del proyecto, en volumen inferior como zona comercial y los volúmenes superiores como zona residencial

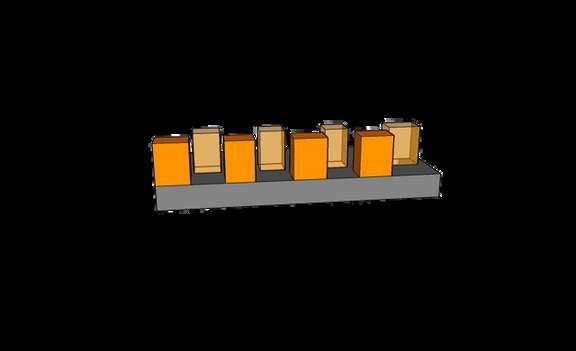

RITMO REPETICIÓN

VOLUMENESFRONTALES

PRINCIPIOS ORDENADORES PAUTA

VOLUMENES POSTERIORES

La zona residencial del proyecto, es la cual tiene un ritmo repetición

SIMETRÍA

VOLUMENINFERIOR

El volumen inferior o comercial es cual sirve de pauta para reunir y acumular los volumenes superiores

Al trazar una línea imaginaria, encontramos una cantidad equitativa de espacios

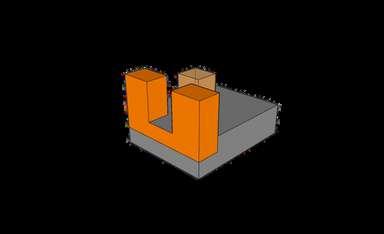

RELACIONES FORMALES

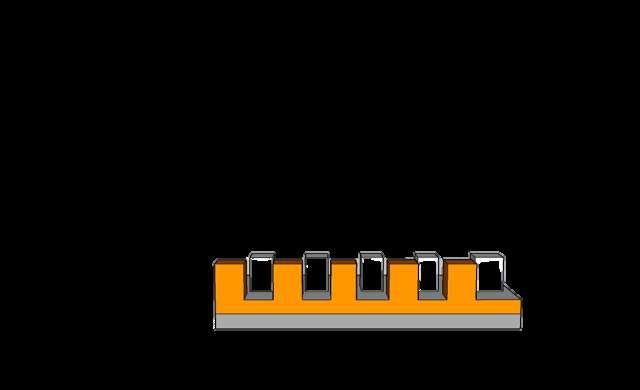

INTERCECCIÓN

La zona residencial se incrusta en la zona comercial, para generar accesos a la parte superior.

YUXTAPOSICIÓN

Relación CARA con CARA de la parte posterior del proyecto entre la zona residencial con la comercial.

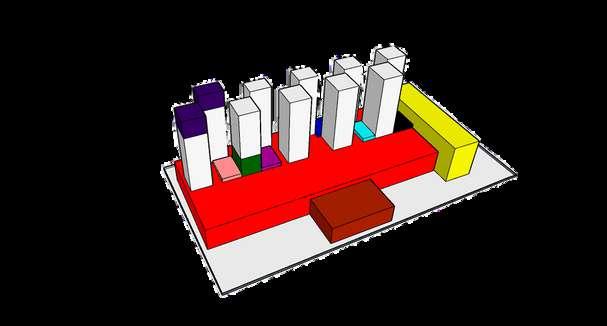

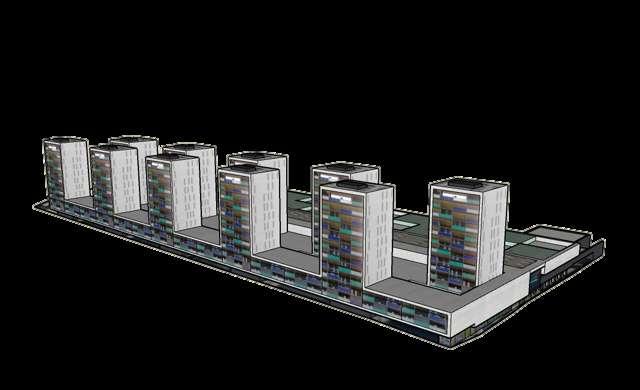

ISOMETRÍA

CONCLUSIONES

En el proyecto, el ritmo repetición es la base de su composición volumétrica para generar espacios para la zona residencial y la existencia de la pauta como zona comercial para generar espacios (abiertos y cerrados)

La volumetría se integra al terreno, aunque este tenga una ligera pendiente.

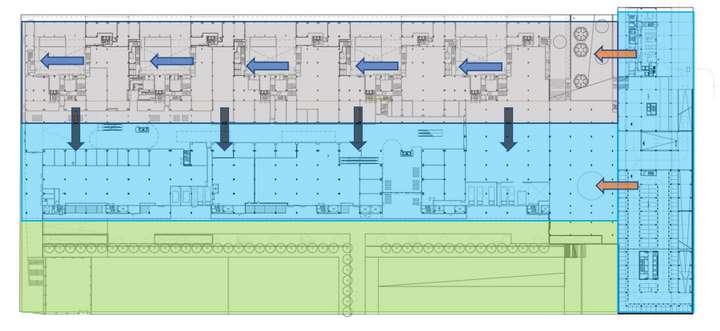

ANÁLISIS FUNCIONAL ANÁLISIS FUNCIONAL

LEYENDA

Acceso comercial secundario

Acceso comercial principal

Acceso Residencial

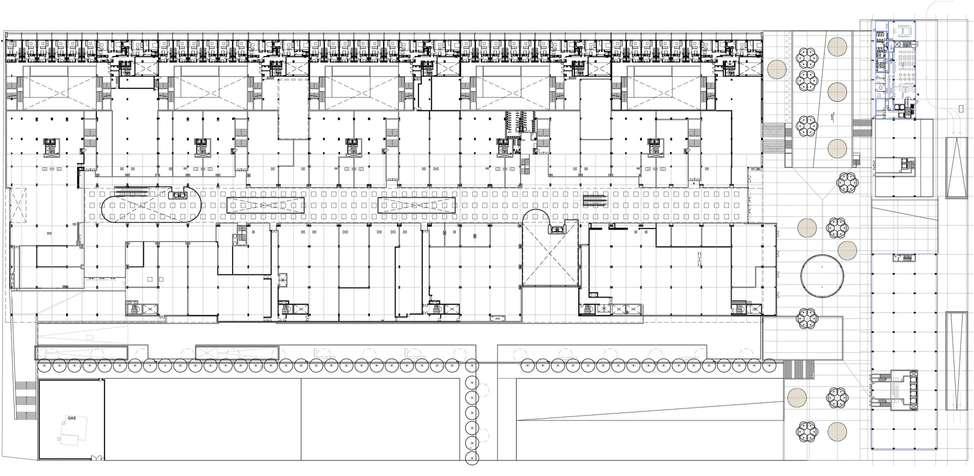

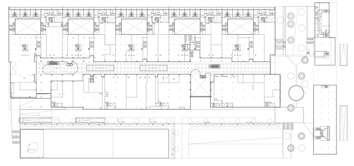

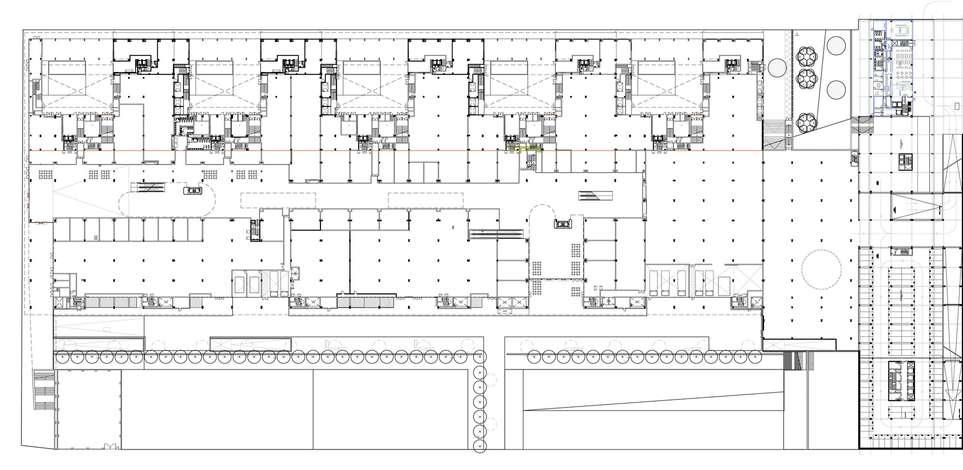

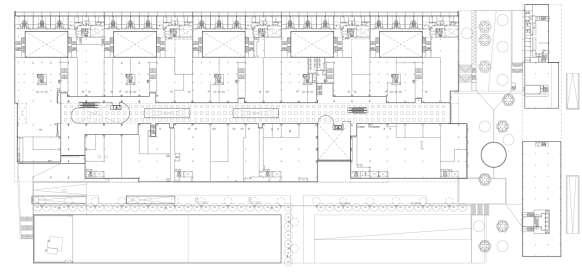

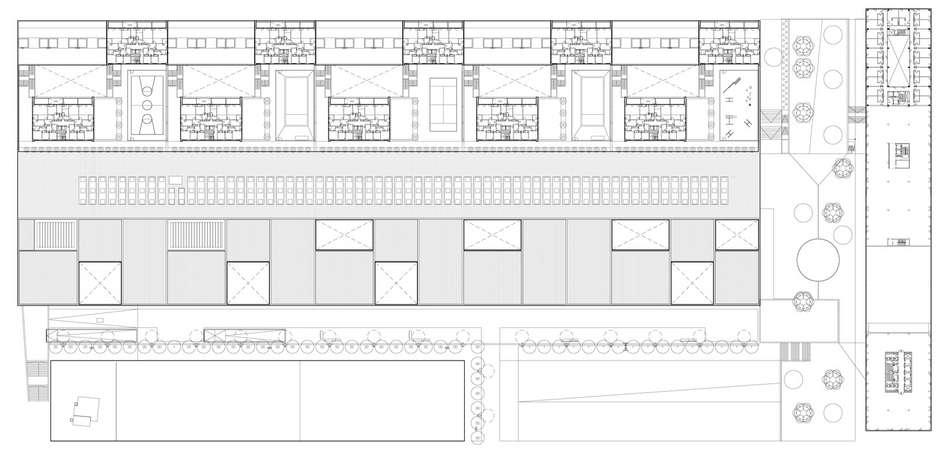

Primer nivel

Segundo nivel

LEYENDA

Zonacomercial

SSHH

Escalera elevador hacia residencia

Escalera comercial

Circulación comercial

Circulación

residencial

Duplex Acceso comercial

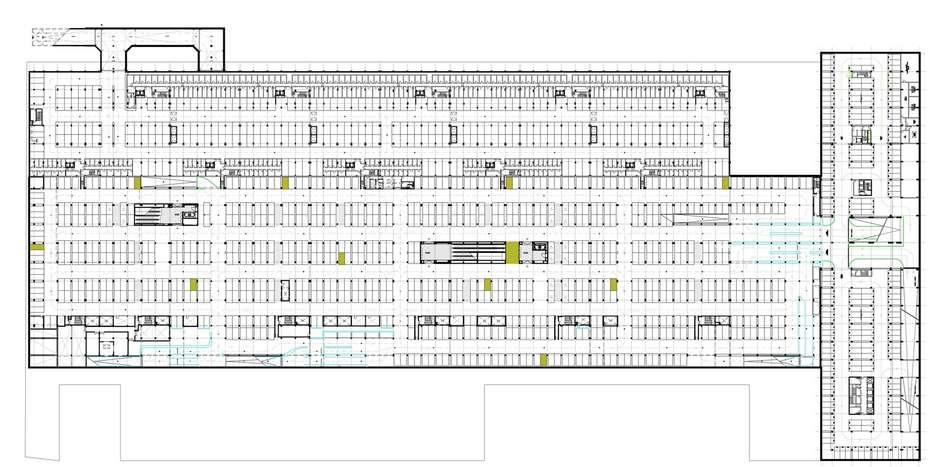

Estacionamiento

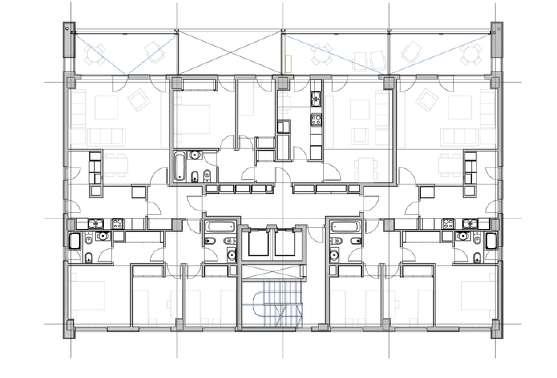

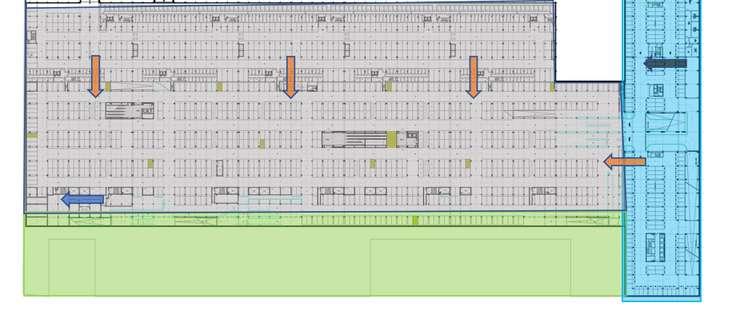

LEYENDA

Estacionamiento

Circulación Vertical

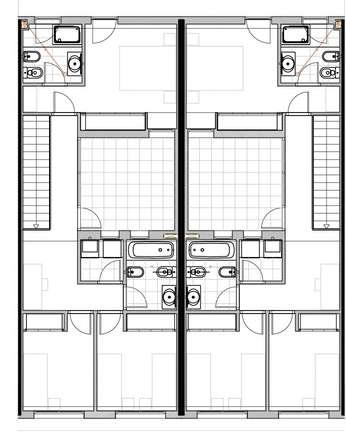

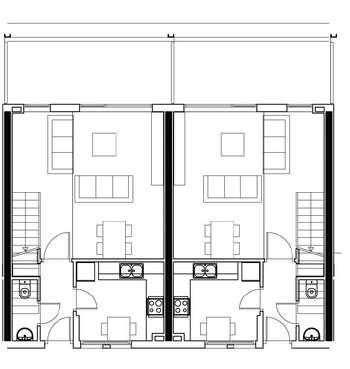

Duplex

Almacen

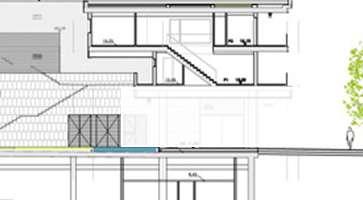

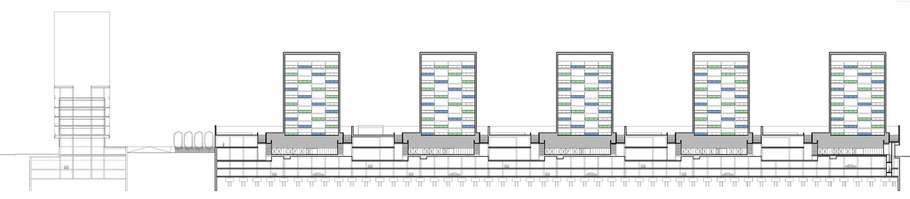

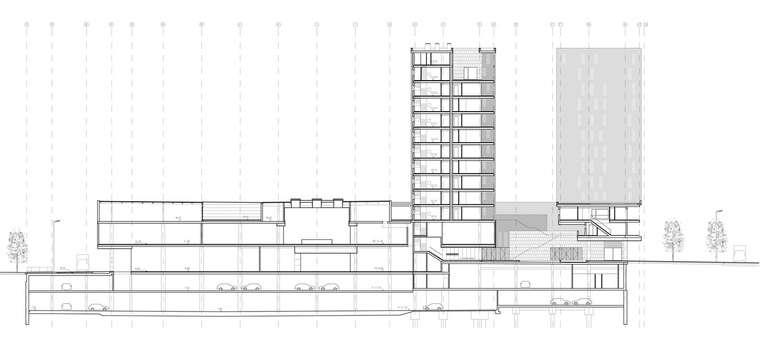

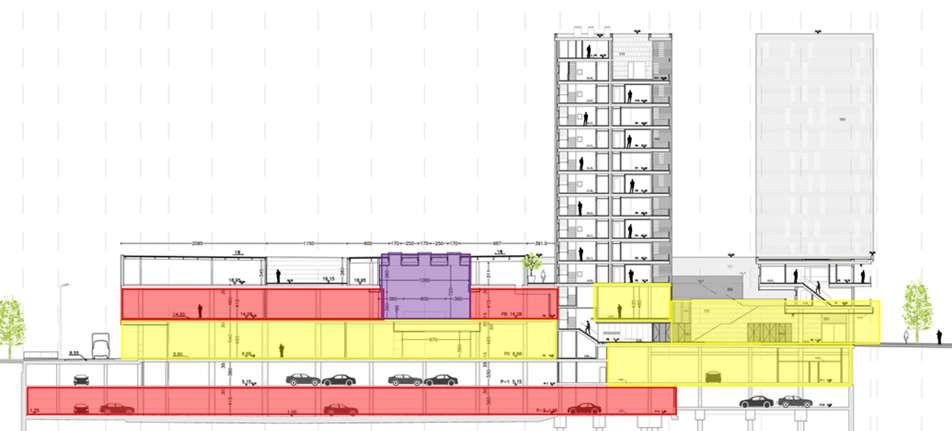

corte B-B

CONCLUSIONES

Podemos concluir que según la función de los planos no hay cruces de circulación en el ámbito residencial como comercial.

El ámbito comercial tiene sus propios ingresos, así como los residenciales.

El proyecto presenta áreas recreativas lo cual tiene acceso a la zona residencial

La zona residencial cuenta con su propio estacionamiento, acceso. Separado de la zona comercial

El proyecto utiliza sus propias fachadas para generar distintos accesos hacia las residencias.

Depende a la zona tiene sus propios recibidores.

ANÁLISIS ESPACIAL ANÁLISIS ESPACIAL

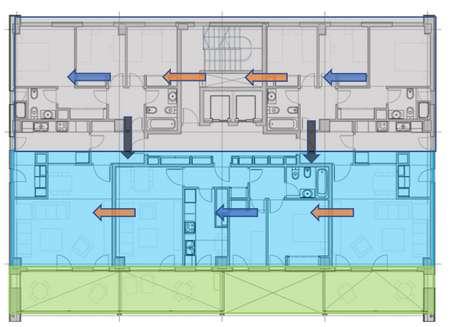

LEYENDA

Espacios vinculados por uno en común

Espacios contiguos

Espacio interior a otro

Espacios abiertos

Espacios semi abiertos

Espacios cerrados

ESPACIOS SENSORIALES

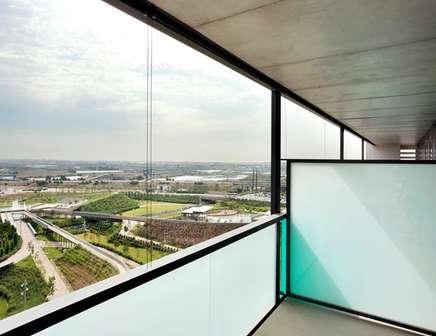

BALCONES

Los balcones ofrecen una vista impresionante hacia el valle generando una sensación de armonía con la naturaleza.

DOBLE ALTURA

Los espacios con doble altura brindan iluminación natural hacia los espacios del primer piso generando sensaciones de calidez

SENSACIONES

Calidez

Tranquilidad

Armonía

VALLE EXTENSO AL FRENTE

Los espacios exteriores son muy cómodos tranquilos ya que ofrecen una gran conexión con el ambiente.

Comodidad confort

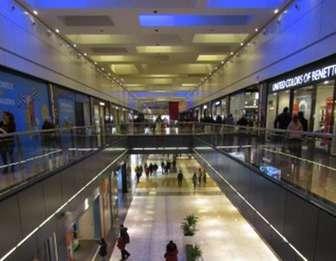

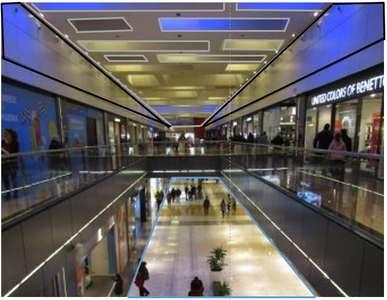

Triple altura en uno de los pasadizos de la zona de comercio para aprovechar la iluminación hacia los espacios inferiores

Doble altura Triple altura

Altura y media

Doble altura en el ingreso hacia las residenciales generando sensaciones de calidez y armonía.

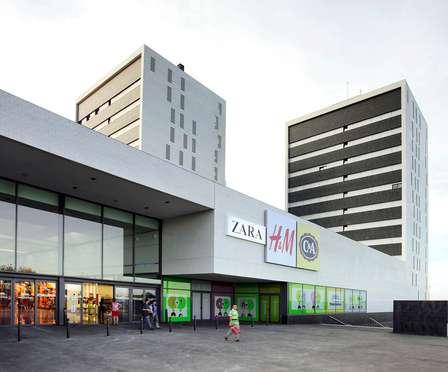

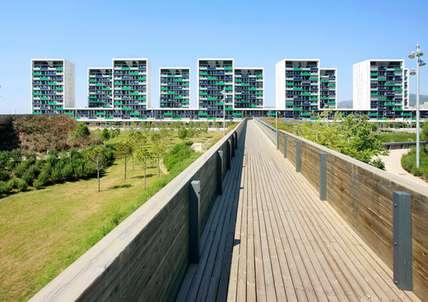

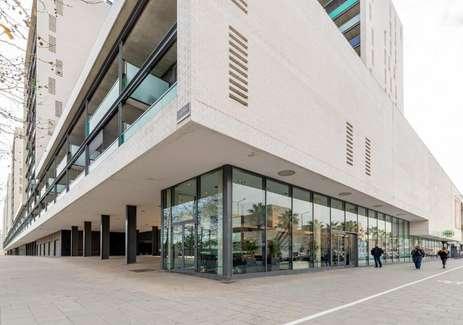

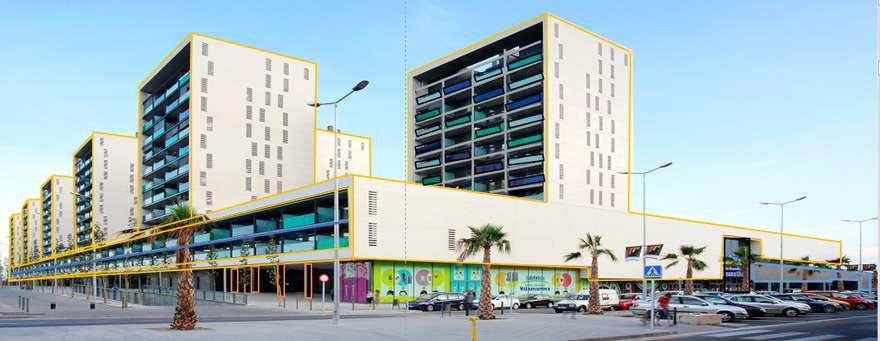

Vista del exterior del edificio

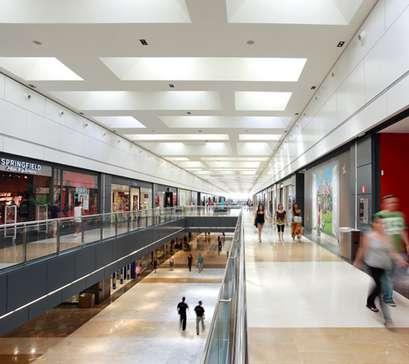

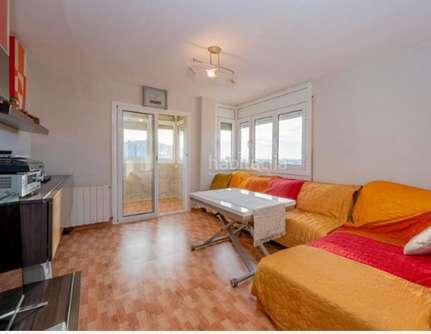

Vista del interior del edificio

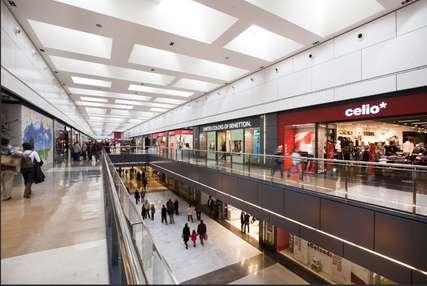

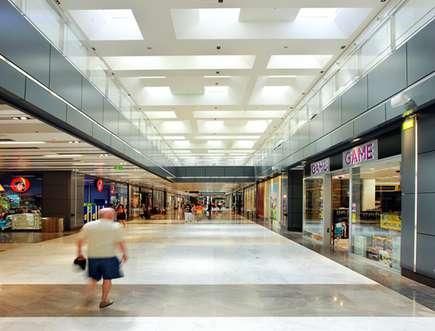

Los espacios que tienen doble altura son utilizados principalmente para tiendas y comercio ubicadas principalmente en los primeros pisos

CONCLUSIÓN

En conclusión, es un proyecto muy completo, Y atractivo espacialmente contando en la zona de comercio e ingresos con diferentes alturas, y en las zonas residenciales ofreciendo muy buenas visuales hacia el exterior gracias a los balcones y terrazas además de tener buena ventilación e iluminación natural esto gracias a los grandes ventanales que posee generando sensaciones de confort, armonía y tranquilidad.

ANÁLISIS ESTRUCTURAL ANÁLISIS ESTRUCTURAL

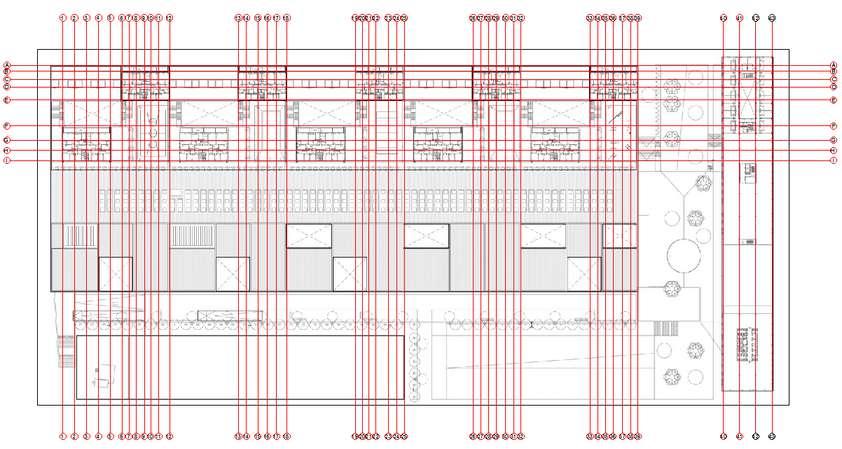

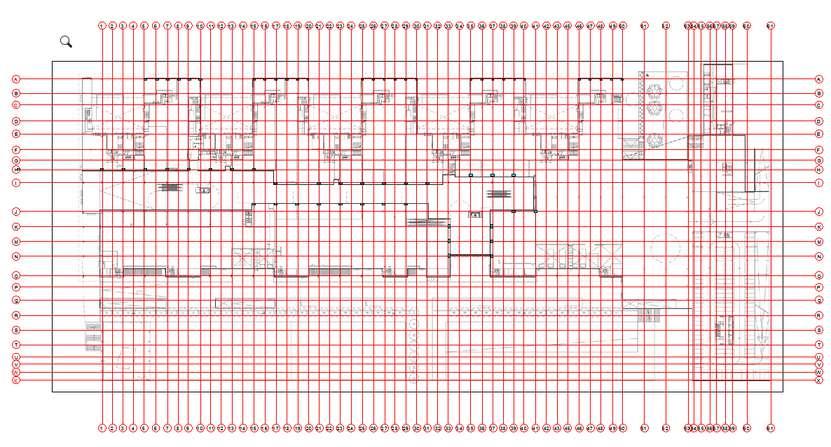

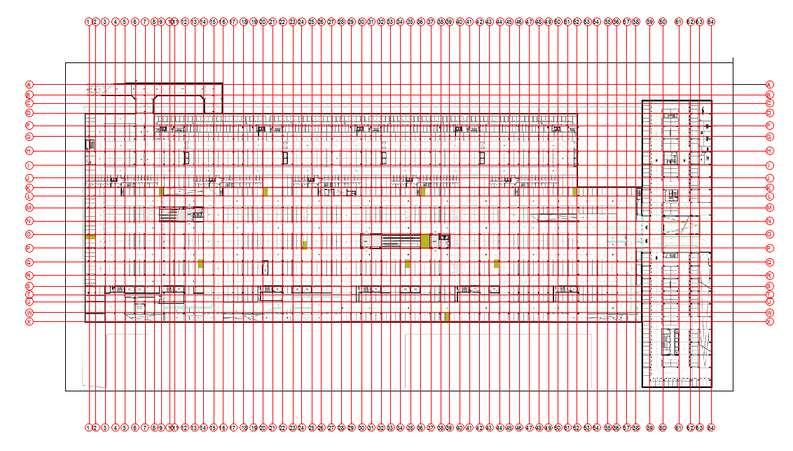

TRAMA ESTRUCTURAL

TECHO

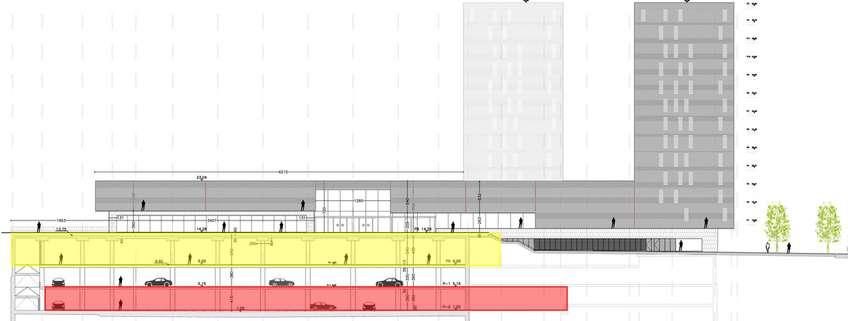

APARCAMIENTO

LA ESTRUCTURA CONPRENDE DE VARIOS TAMAÑOS DE COLUMNAS CADA UNA

CUMPLIENDO UNA FUNCION DE SOPORTE

,LAS MAS GRANDES SON COLUMNAS DE CARGA DE CONCRETO ARMADO .

LAS COLUMNAS VARIAN DE TAMAÑO YA QUE DEPENDE DE EL PESO QUE CARGUEN COMO POR EJEMPLO LAS MAS GRANDES

ESTAN UNIDAS CON VIGAS DESDE LOS SIMIENTOS ESTOS SON LOS QUE CARGAN CON MAS PESO DE TODAS

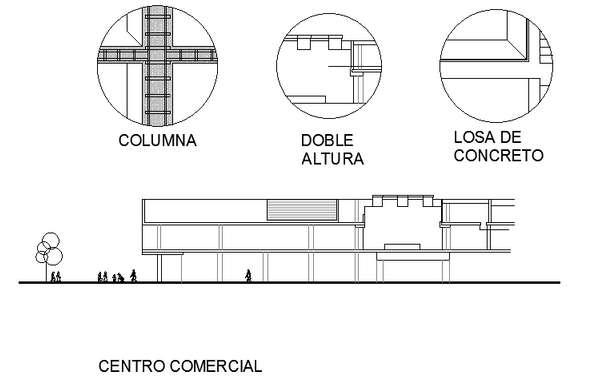

SISTEMA CONSTRUCTIVO

centro comercial

la doble altura que se a implementado hace que el aire fluya mejor además que agrega una sensación de grandeza por otro lado las columnas están reforzadas con varillas de hierro para dar soporte ala estructura

1.losa de entre piso:

es una placa de concreto las cuales reparten las cargas del edificio y se encarga de funcionar tanto como techo y piso

2.Columna

.Es la parte que se encarga de transmitir toda la carga del peso de la estructura hacia la tierra

muro y tabique

Este muro es uno de los mas importantes del edificio ya que se encargan de soportar el peo este muro no se debe romper ya que causaría un derrumbe ,este muro se diferencia de un tabique ya que es mas grueso ,estos están de 30cm a mas y los tabiques solo 10cm

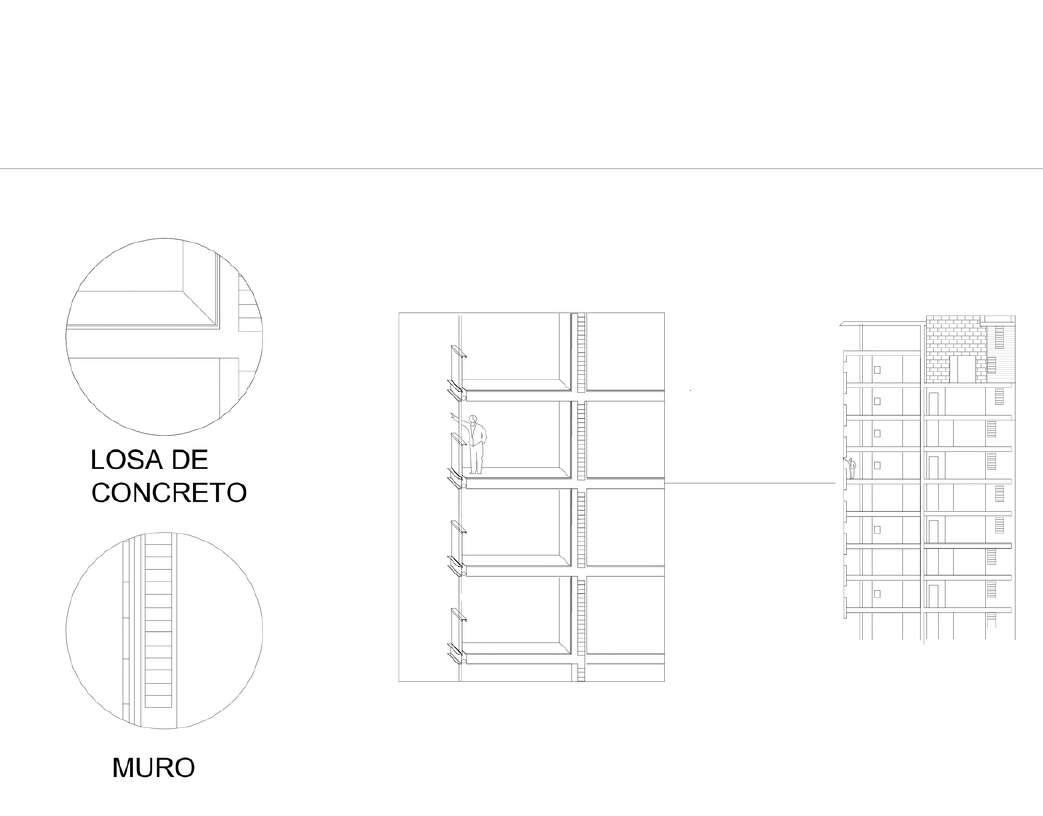

DEPARTAMENTOS

departamentos

La parte de los departamentos consta de 12 pisos los cuales están hechos de un muro de ladrillo

1.losa de entre piso:

es una placa de concreto las cuales reparten las cargas del edificio y se encarga de funcionar tanto como techo y piso

2.tabiques

los tabiques son los que se encargan de separar los espacios sin ser estructurales ya que estos no soportan ninguna carga del edificio

3 muro de carga. el muro es una la parte vertical que permite dividir o delimitar los espacios

El muro de carga es aquella que funciona como soporte de otros elementos

cerramiento

Los cerramientos de fachada están constituidos por una parte opaca, formada por uno o varios materiales, y una parte translúcida o transparente que permite la iluminación, la ventilación o el paso La parte opaca está formada por diversas capas que reciben separadamente las funciones que debe cumplir el cerramiento

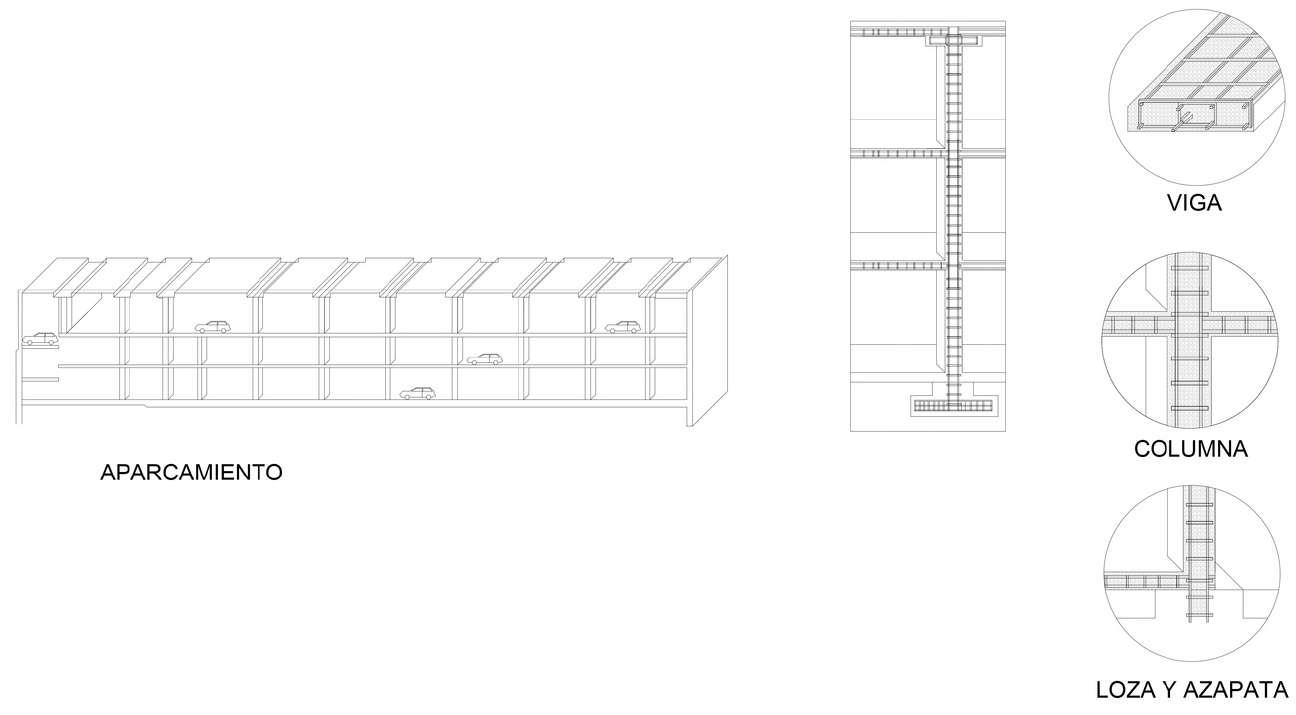

Aparcamiento

El aparcamiento esta diseñado con un muro pantalla ya que este

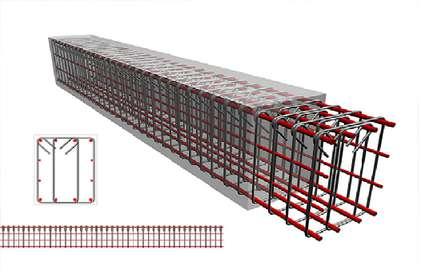

1.viga:

es la parte horizontal de la estructura ,estos están compuestos de concreto armado y sirven para dar mayor rigidez a los muros y columnas ,que a su ves trasladan la carga hacia estas

2.Columna:

es la parte horizontal de la estructuras que se encargan de transmitir esfuerzos y cargas del edificio hacia la tierra

3.loza de cimentación.

es una losa continua de concreto reforzado sobre un área grande que se usan para soportar muchas columnas y muros

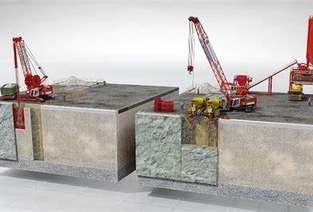

muro pantalla

el muro pantalla es un sistema constructivo que se arma y hormigona dentro de una excavación en el terreno.se ejecutan por tramos que se denominan bataches ,estos bataches son independientes y presentan una junta de hormigonado de paneles o módulos la zanja es el ancho del puro de 40 cm y 150 cm que se ejecutan por paneles de 2.50 m a 4.50 m se alcanzan profundidades de 35 a 40 metros este es una estructura de contención

MATERIALES

los materiales son los elementos no estructurales y estructurales que comprenden el edificio

en esta ocasión hablare de los materiales no estructurales que conforman a este ,,las cuales en cada departamento ,dúplex varían ,ya que estos se acomodan al gusto de los que pasaran el día y las noches ahí

los materiales del centro comercial están hechos para agradar al publico ya que estos mejoran el recorrer de los clientes

cabe decir que en tiempos de fiestas este implementa decoraciones para que el cliente se sienta en un ambiente festivo esto genera una buena estrategia

MATERIALES

MATERIALES EXTERNOS

COLUMNA DE METAL VIDRIO

PERFIL UPN

Se utiliza como aislante térmico se produce a partir de roca natural

PORCELANATO NEGRO

La porcelana es un revestimiento que se utiliza ya que tienen una gran resistencia al desgaste además de

LADRILLO

Utiliza como aislante térmico en la construcción y en la industria Es un tipo de lana mineral que se produce a partir de roca natural ,este esta Pindado de blanco con barnis

COLUMNA DE METAL

Se utiliza como aislante térmico en la construcción y en la industria Es un tipo de lana mineral que se produce a partir de roca natural

VIDRIO

cristal con butiral de polivinilo color o transparente ,el butiral se a puesto para dar distinción de la fachada con los colores cian, azul marino y transparente

MATERIALES EXTERNOS

PORCELANA

techo de concreto con detalles para que lo hacen servir como tragaluz

LADRILLO CONCRETO

Este producto de tipo cerámico es fabricado a partir de una combinación de cuarzos, arcillas y otros materiales, que se moldean, se prensan, se someten a un proceso de secado y se tratan a una temperatura de más de 1 300 grados centígrados

techo de concreto con detalles este esta hecho de para dar una sensación de grandeza además de haber mas ventilación en el interior gracias a esto ,en la ventilación han puesto concreto con pintura blanca

CONCLUSIÓN

los muros están diseñados para soportar mucho peso ,ya que ,estos están hechos de concreto armado al igual que las vigas ,tiene muchas muros de carga y una cimentación que ayuda las cuales ayudan a la estabilidad .

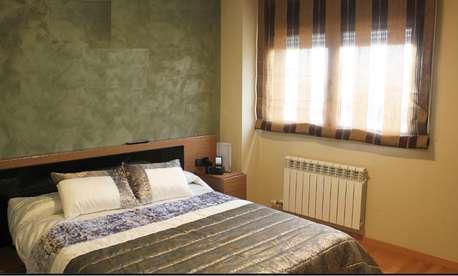

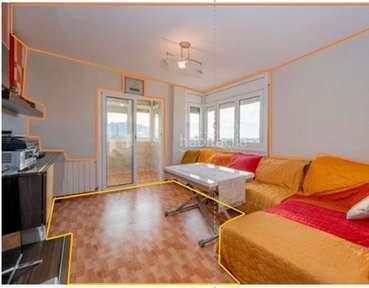

también me gusto el diseño de los cuartos no son iguales ya que unos son así coloridos como se muestran en la anteriormente y otros son mas monocromáticos ,en otras palabras las habitaciones están hechas para el gusto del cliente
