ÍÍNDICE NDICE
Ánalisis Contextual Ánalisis Contextual
Ánalisis Formal Ánalisis Formal
Ánalisis Funcional Ánalisis Funcional
Ánalisis Espacial Ánalisis Espacial
Ánalisis Extructural Ánalisis Extructural
ANÁLISIS CONTEXTUAL ANÁLISIS CONTEXTUAL

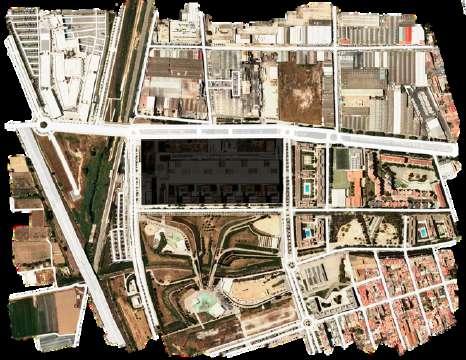

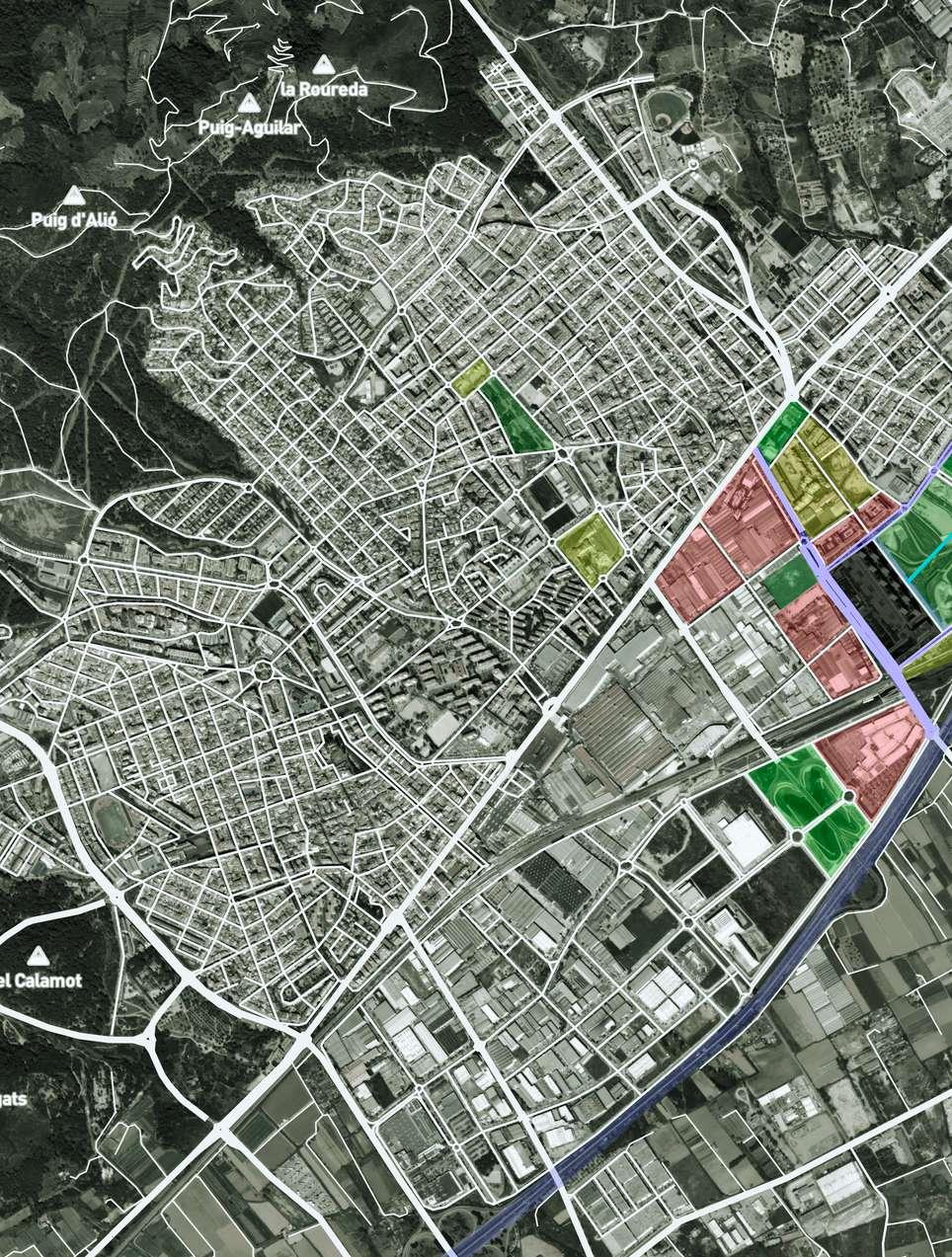

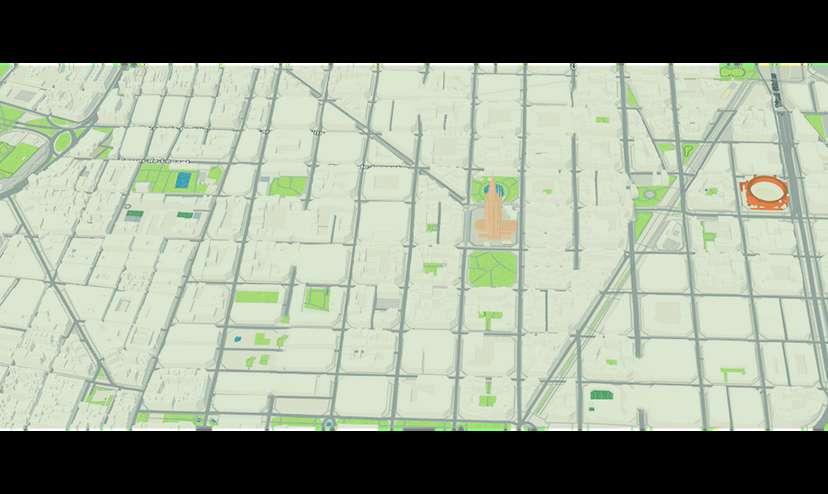

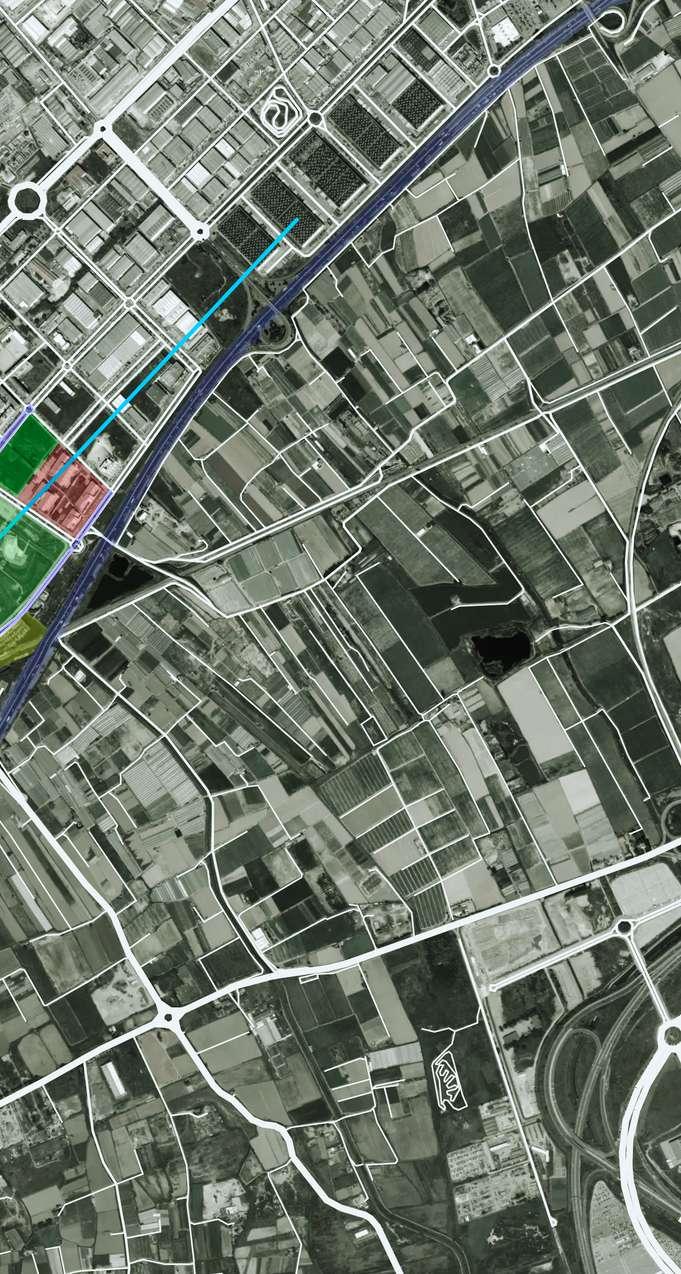

UBICACIÓN
ESPAÑA BARCELONA VILADECANS
DATOS TÉCNICOS
Proyecto:

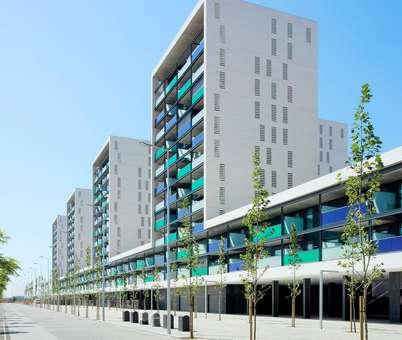

Edificio Vilamarina
Ubicación:
Viviendas:
320 Viviendas distribuidas en 10 torres de 12 plantas
Arquitectos:
Viladecans - BarcelonaEspaña Batlleiroig; Enric Batlle, Joan Roig, Ricardo Sanahuja, Juan Manuel Sanahuja
Referencia:
Año de Construcción: Área Construida:
2003 197,000 m²
https://www.archdaily.pe/pe/02-224113/edificio-vilamarina-batlle-i-roigarquitectes#:~:text=Este%20sector%2C%20denominado%20Vilamarina%2C%20se,situada%20junto%20a%20l a%20autopista
EQUIPAMIENTO

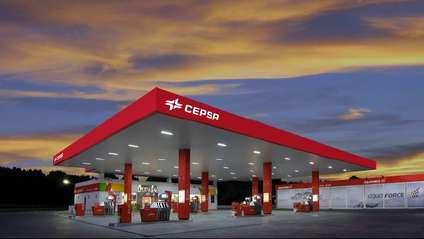

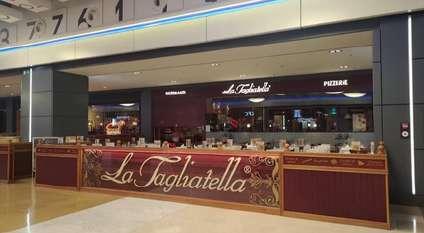

Zona Comercial Grifo Restaurants
Circuito de Karts

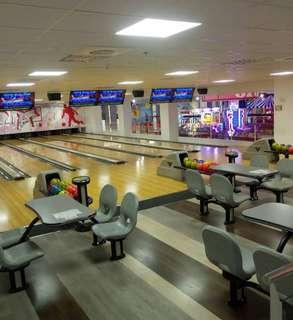

Ozone Bowling
Oficinas Canchas de Basquet

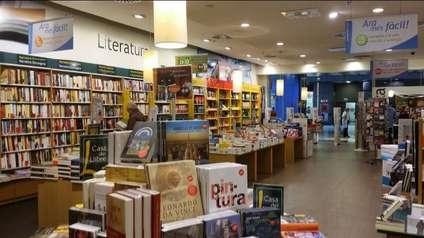

Piscinas Libreria Gimnasio
PARQUE TORRE LLUCH
POLICIA DE VILADECANS
HOSPITAL DE VILADECANS
BAUHAUS GAVÁ
EDIFICO VILAMARINA
ESTACIÓN DE TRNES
VILADECANS
B B
L a S a g r a d a F a m i l i a L E Y E N D A
H Z O N A S R E C R E A T I V A S
T o r r e L l u c h
P o l i c i a N a c i o n a V i l a d e c a n s
1 m i n u t o 3 M i n u t o s 4 M i n u t o s 7 M i n u t o s 6 M i n u t o s 2 5 M i n u t o s PARQUE DE LA MARINA Z O N A S C O M E R C I A L E S La Sagrada Familia
I T O S 2 M i n u t o s 4 M i n u t o s 1 4 M i n u t o s 2 1 M i n u t o s 2 0 M i n u t o s 3 5 M i n u t o s 3 : 5 0 H o r a s S E R V I C I O S P Ú B L I C O S
B a u h a u s G a v á----
H o s p i t a l d e V i l a d e c a n s
A A D D
P a r q u e d e l a M a r i n a
E s t a c i ó n d e T r e n e s V i l a d e c a n s
Vía Secundaria: B-204
VISTA DERECHA
Vía Principal: C-32
VISTA FRONTAL
Vía Secundaria: Av. Segle XXI
VISTA ISQUIERDA
Vía Secundaria: Av.
Olof Palme
Vientos
Asoleamiento
Accesos
Vía Secundaria: Carrer de la Tecnologia
CORTE DE VIAS
CONCLUSIÓN
En conclusión es un complejo muy completo, ofrece muchas zonas comunitarias y está ubicado en una zona con vistas de 360°, rodeado de parques, instituciones, vias principales, y a unos metros mar abierto y la Sagrada Famili, y sobre todo es una zona muy tranquila y cómoda para vivir
CORTE D-D Carrer de la Tecnologia 5,5 2,5 25 41 2,5 5,5 3 7 10 30 7 3 2,5 7,75 3,5 24 7,75 2,5 2 7 18 9 2,1 6,7 0,6 18,2 6,7 2,1
CORTE E-E Av. Olof Palme
CORTE A-A - Vía: C-32
CORTE C-C Av. Segle XXI
CORTE B-B Via-204
ANÁLISIS FORMAL ANÁLISIS FORMAL

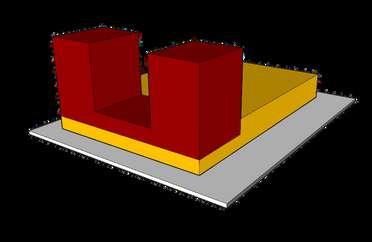

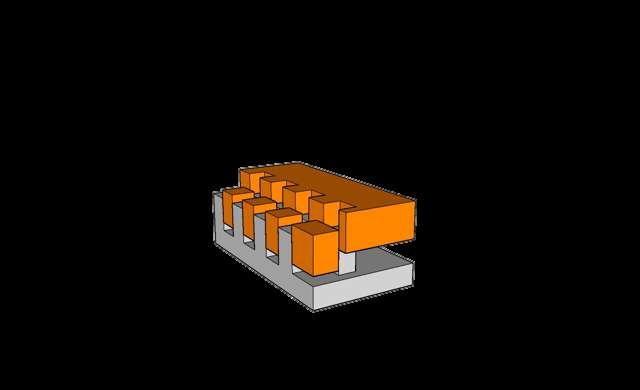

PROCESO VOLUMETRICO

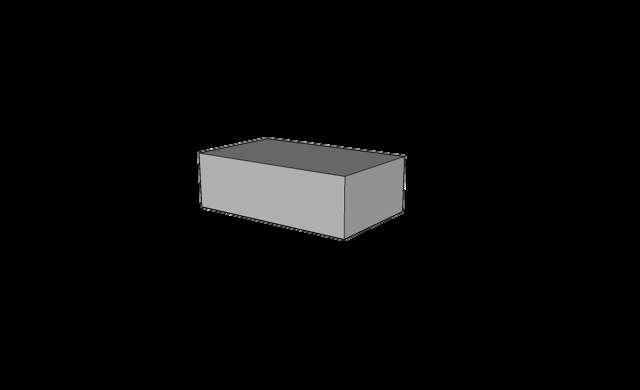

La volumetria esta basada en un rectángulo solido, el cual es sometido a varios fracionamientos
Devido al fraccionamiento del volumen "A", se desprenden los volumenes "B" y "C", dando vida a la composición volumetrica unica de proyecto.

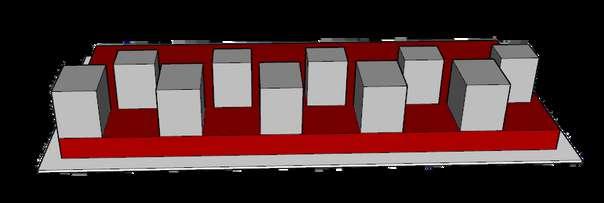

Pasando el proceso de fracionamiento, tenemos una volumetrica que esta compuesta por un volumen inferior, que abarca los volumenes superioes.
A B C
1) 2) 3)
C B B B B

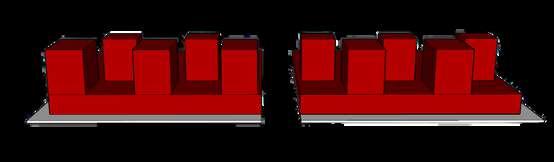

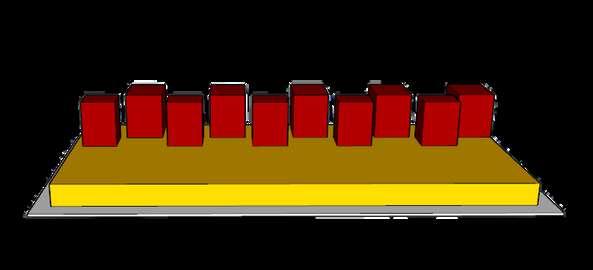

PRINCIPIOS ORDENADORES

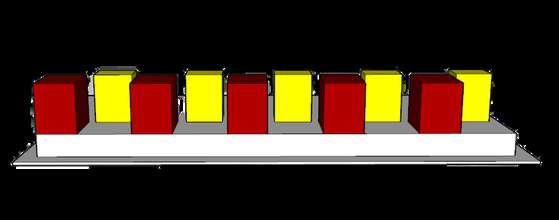

RITMO REPETICIÓN
PAUTA
VOLUMENES FRONTALES VOLUMENES POSTERIORES
Los volumenes "A" de la parte frontal, son repetidos de forma regular por volumenes "B" en la parte posterior del proyecto.
VOLUMEN INFERIOR

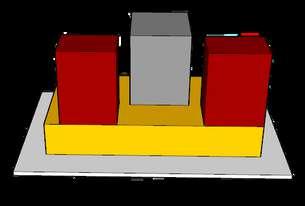

SIMETRIA
El volumen inferiorpor por su continuidad y regularidad, sirve para reunir, acumular y organizar el modelo de formas y espacios.
Existe un distribución de formas y espacios, equilibrada en el proyecto.
A
A A A B
A
B B B B
RELACIONES FORMALES
INTERCECCIÓN
Existe un acople entre volumenes, lo cual nos da referecia de una buena organización.
YUXTAPOCICIÓN
Relación CARA con CARA de los volumenes

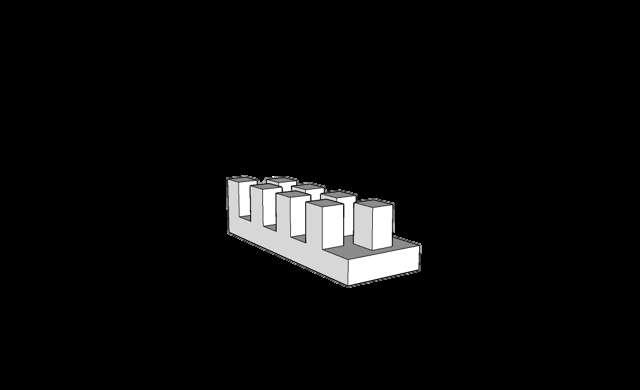

ISOMETRIA
CONCLUSIONES
El proceso volumetrico del proyecto es muy bueno, devido a la existencia de principos ordenadores como relaciones formales, los cuales enriquezen la composición.
La composición volumetrica, se organiza de una manera ordenada
La voluimetria brinda muchos espacios, abiertos como cerrados.
El proyecto utiliza su volumetria para generar diversos accesos hacia las resicencias.
La volumetria se integra al terreno.
ANÁLISIS FUNCIONAL ANÁLISIS FUNCIONAL

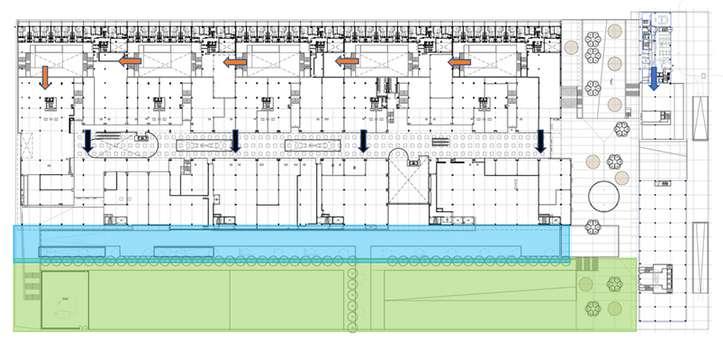

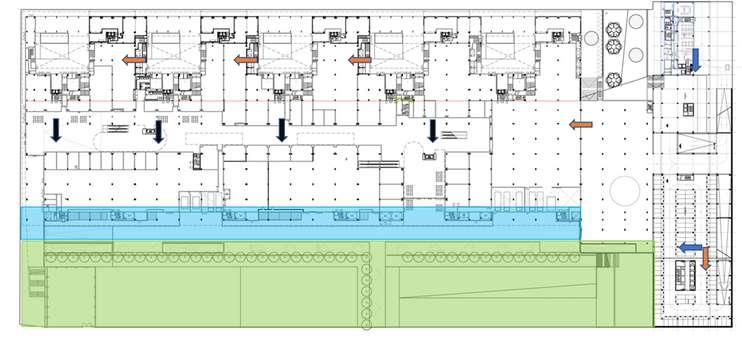

LEYENDA Acceso comercial Acceso Residencial

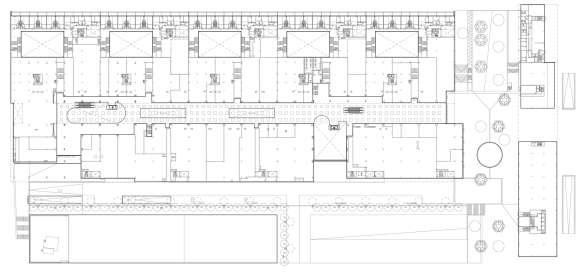

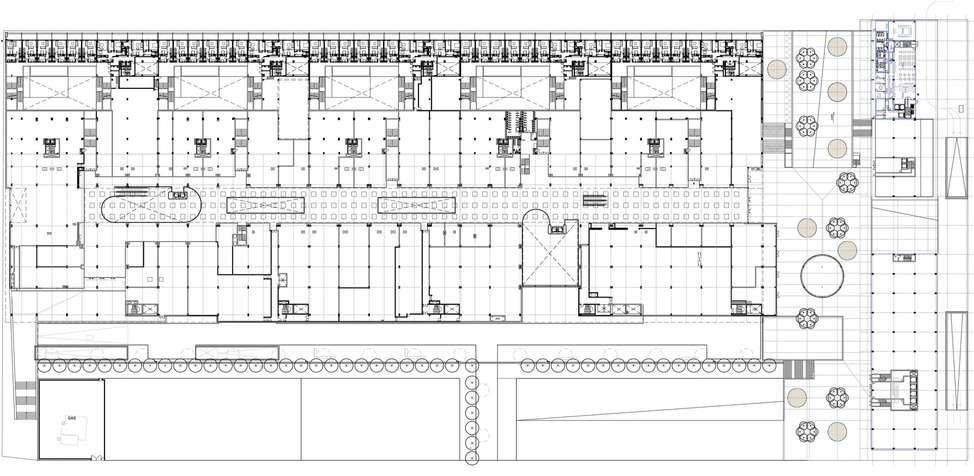

Primer nivel Segundo nivel
LEYENDA
Escalera elevador hacia residencia Escalera comercial SSHH
Zonacomercial

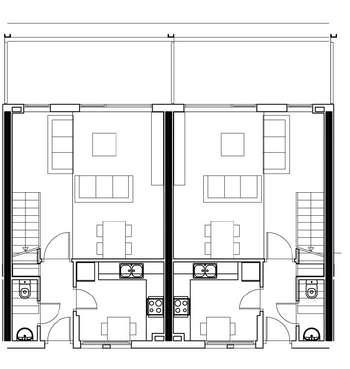

DUPLEX
Circulación comercial Circulación residencial
Duplex Acceso comercial Acceso residencial
LEYENDA
Z. Social
Z. de Servicio
Z. Intima
Escalera
Tercer
nivel

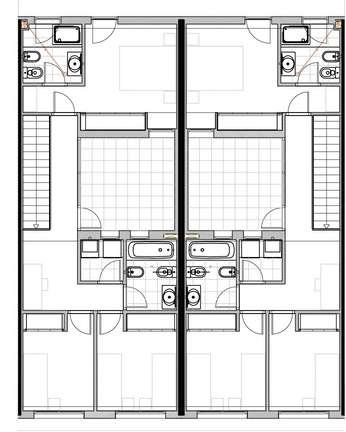

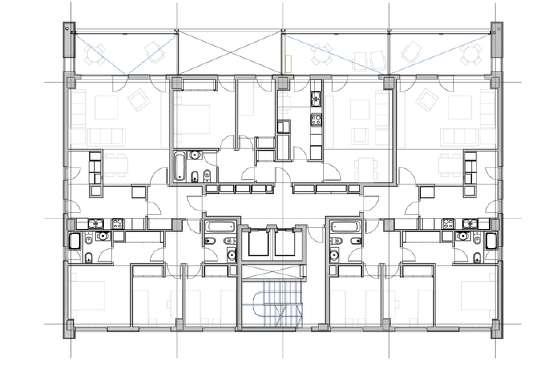

DEPARTAMENTOS POR NIVEL
LEYENDA
Z. Social
Z de Servicio
Z. Intima
Escalera
Departamentos
4to 5to 6to 7mo 8vo nivel

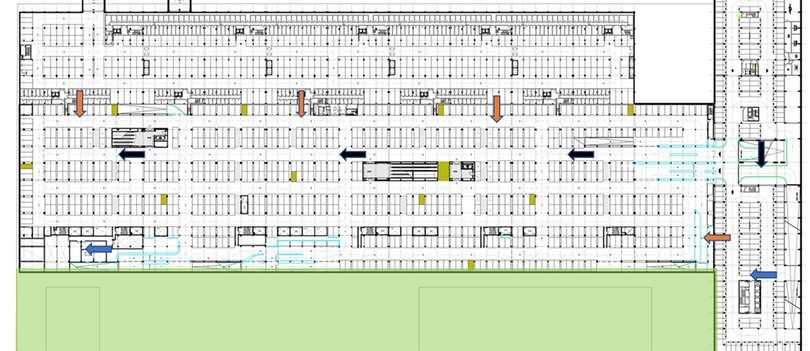

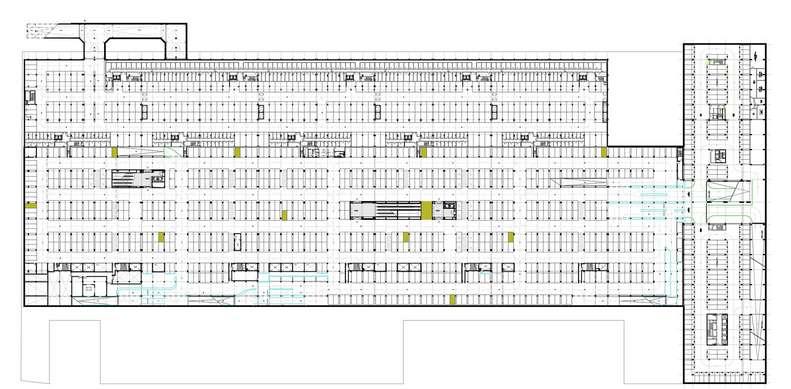

Estacionamiento

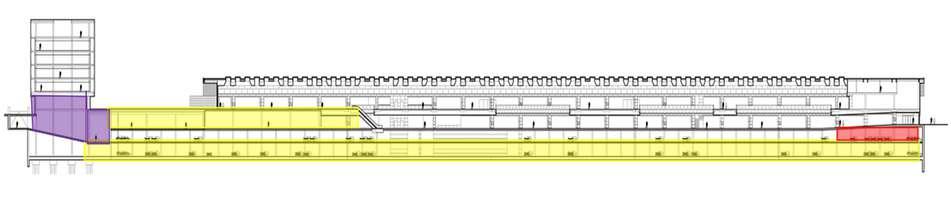

corte B-B
Estacionamiento
Circulación Vertical Duplex
Almacen
corte D-D
LEYENDA
CONCLUSIONES
Podemos concluir que segun la función de los planos no hay cruces de criculacion en el ambito resindecial como comercial.
El ambito comercial tiene sus propios ingresos asi como los residenciales.
El proyecto presenta áreas recreativas lo cual tiene acceso a la zona residencial
La zona residencial cuenta con su propio estacionamiento, acceso. Separado de la zona comercial
El proyecto utiliza sus propias fachadas para generar distintos accesos hacia las residencias.
Depende a la zona tiene sus propios recividores.
ANÁLISIS ESPACIAL ANÁLISIS ESPACIAL

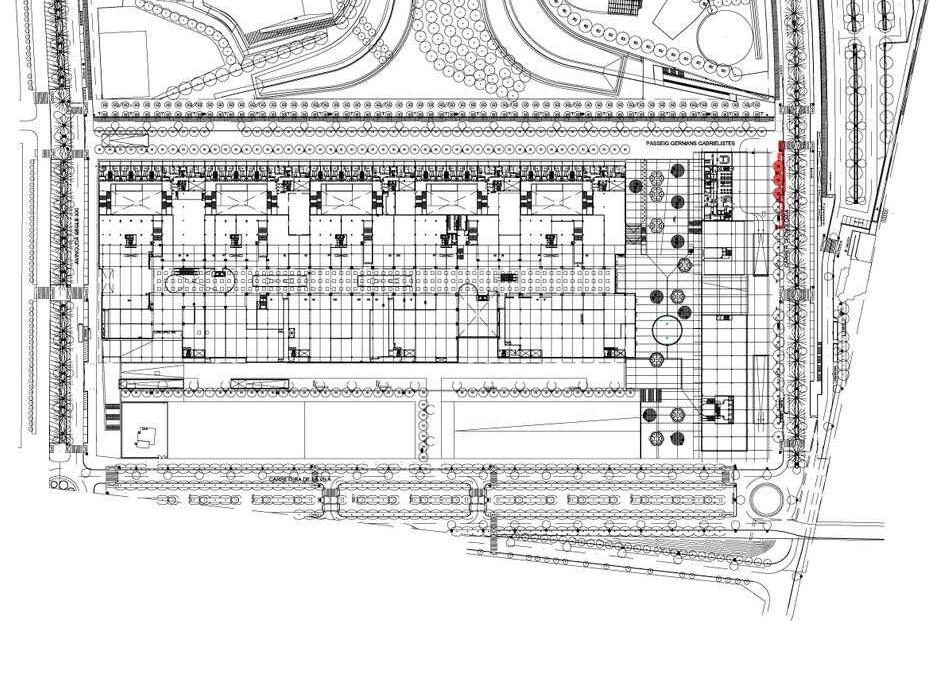

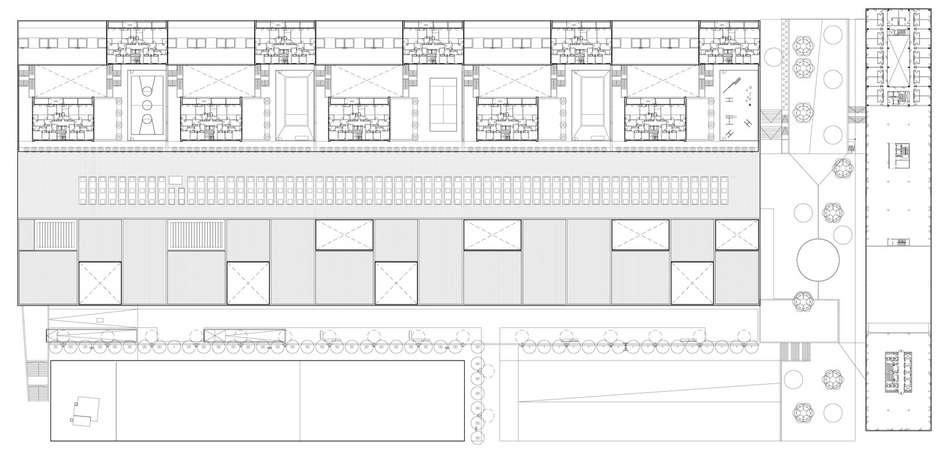

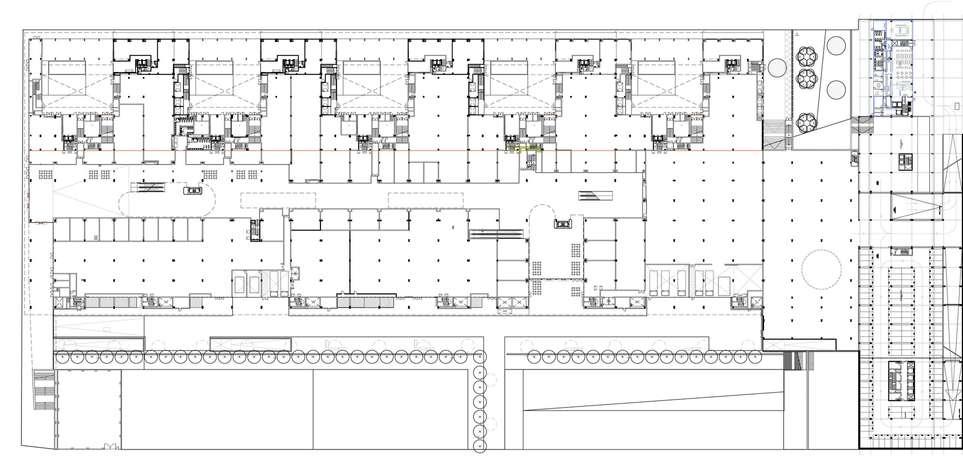

PLANTA
PLANTA PLANTA

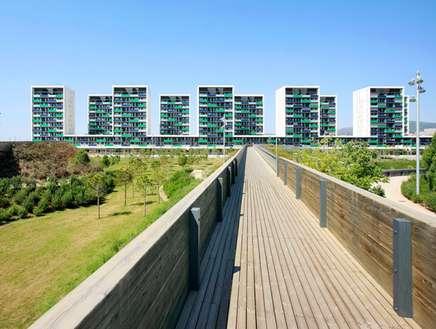

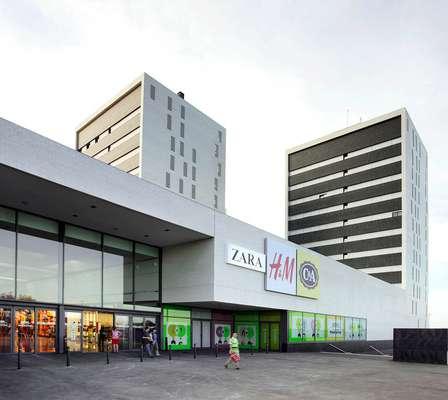

Vista del exterior

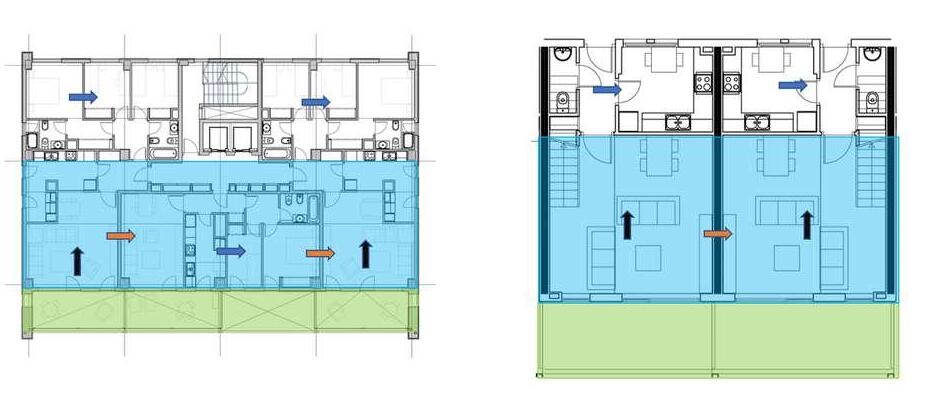

PLANTA LEYENDA
Espacios vinculados por uno en común
Espacios contiguos
Espacio interior a otro
Espacios abiertos
Espacios semi abiertos
PLANTA

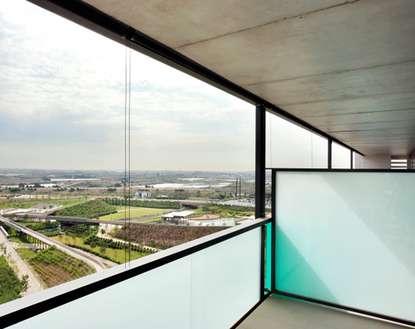

Vista desde el balcon hacia el exterior

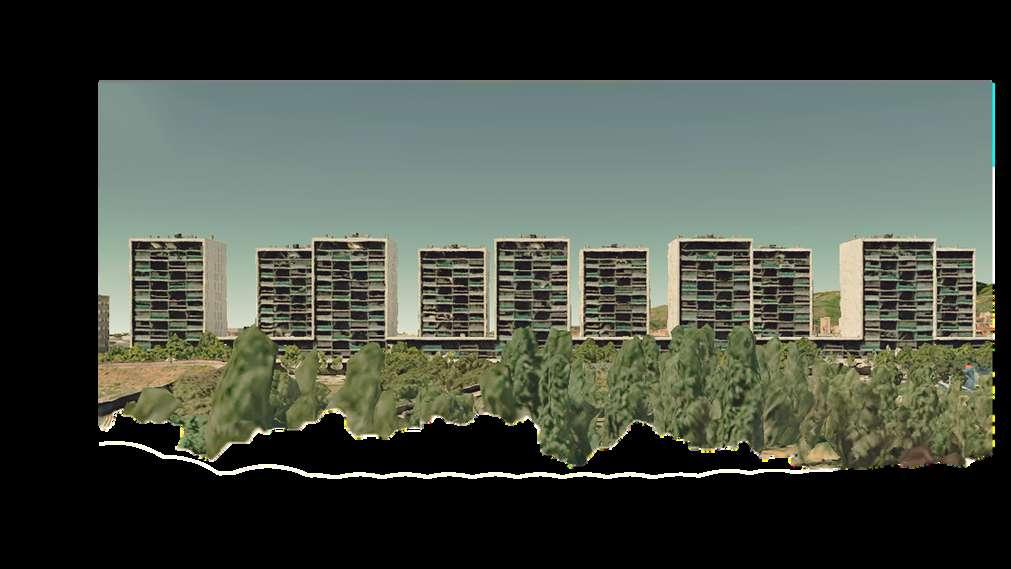

Vista del exterior a todo el proyecto

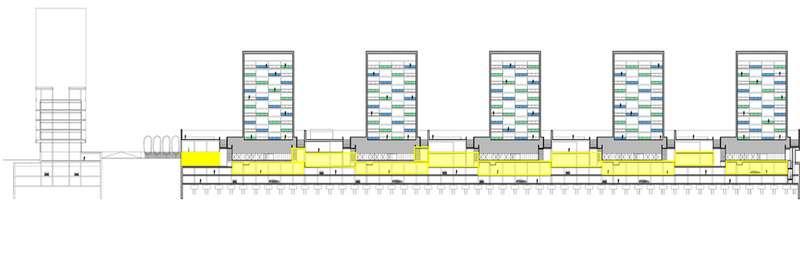

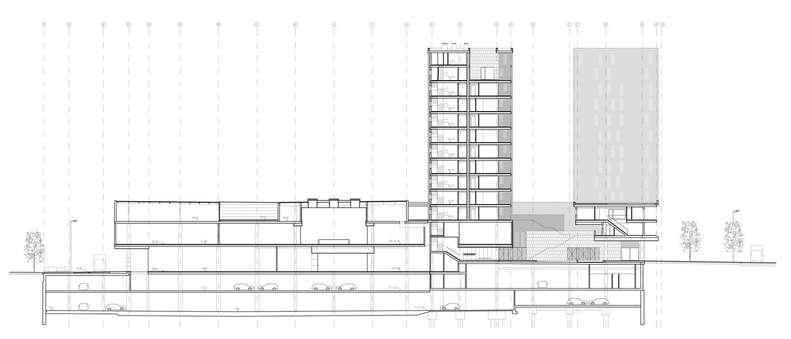

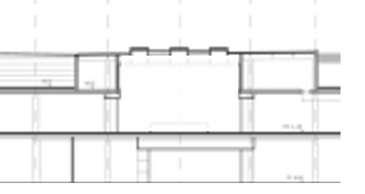

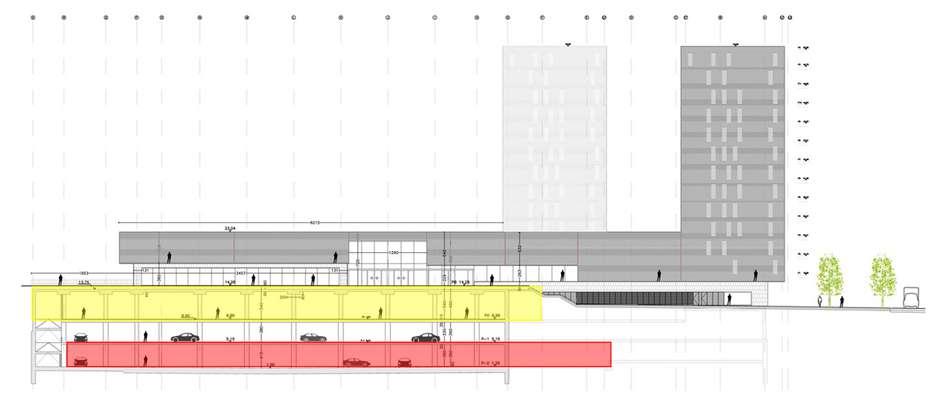

Corte A _ A

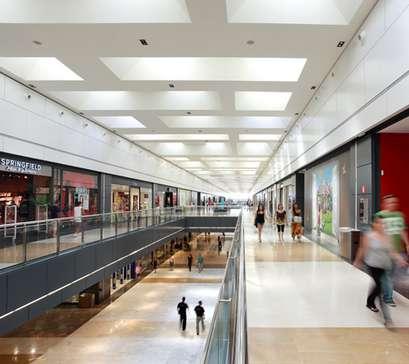

Triple altura en uno de los pasadizos de la zona de comercio

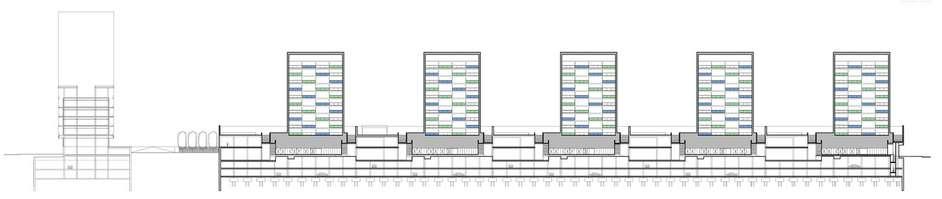

B _ B
Corte
Corte C _ C
Corte D D

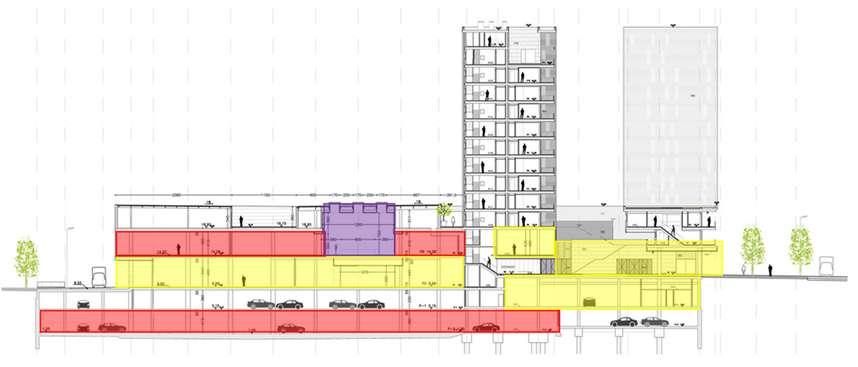

LEYENDA
Altura y media
Doble altura

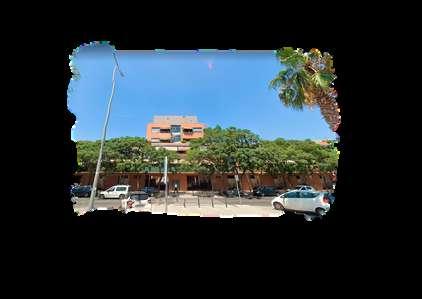

Vista del exterior del edificio
Vista del interior del edificio
Triple altura
CONCLUSIÓN
En conclusión, es un proyecto muy completo, Y atractivo espacialmente contando en la zona de comercio con diferentes alturas, y en las zonas residenciales ofreciendo muy buenas visuales hacia el exterior gracias a los balcones y terrazas además de tener buena ventilación e iluminación natural esto gracias a los grandes ventanales que posee generando sensaciones de confort, armonía y tranquilidad.
ANÁLISIS ESTRUCTURAL ANÁLISIS ESTRUCTURAL

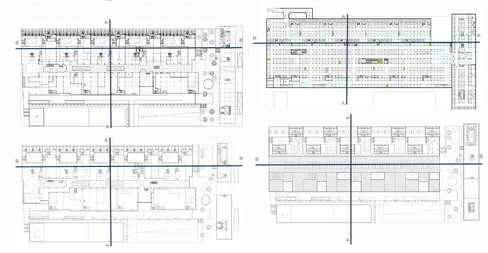

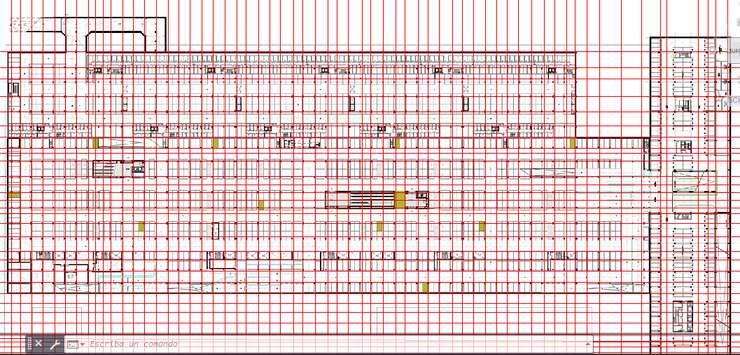

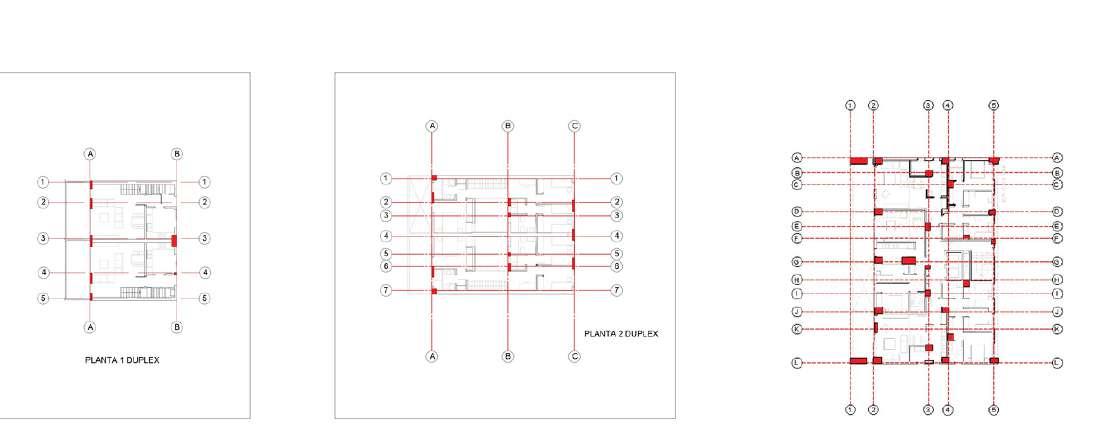

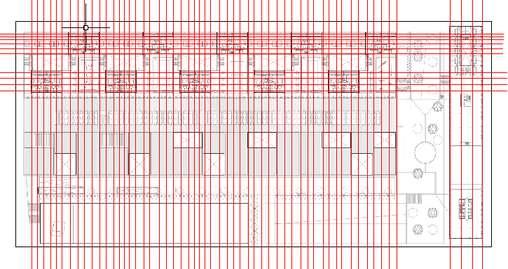

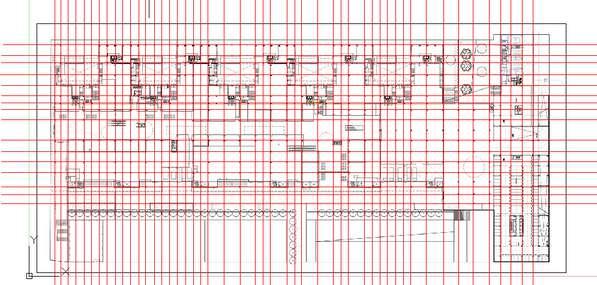

TRAMA ESTRCUTURAL
LA ESTRUCTURA CONPRENDE DE VARIOS TAMAÑOS DE COLUMNAS CADA UNA
CUMPLIENDO UNA FUNCION DE SOPORTE
,LAS MAS GRANDES SON COLUMNAS DE CARGA DE CONCRETO ARMADO .
LAS COLUMNAS VARIAN DE TAMAÑO YA QUE DEPENDE DE EL PESO QUE CARGUEN COMO POR EJEMPLO LAS MAS GRANDES
ESTAN UNIDAS CON VIGAS DESDE LOS SIMIENTOS ESTOS SON LOS QUE CARGAN CON MAS PESO DE TODAS

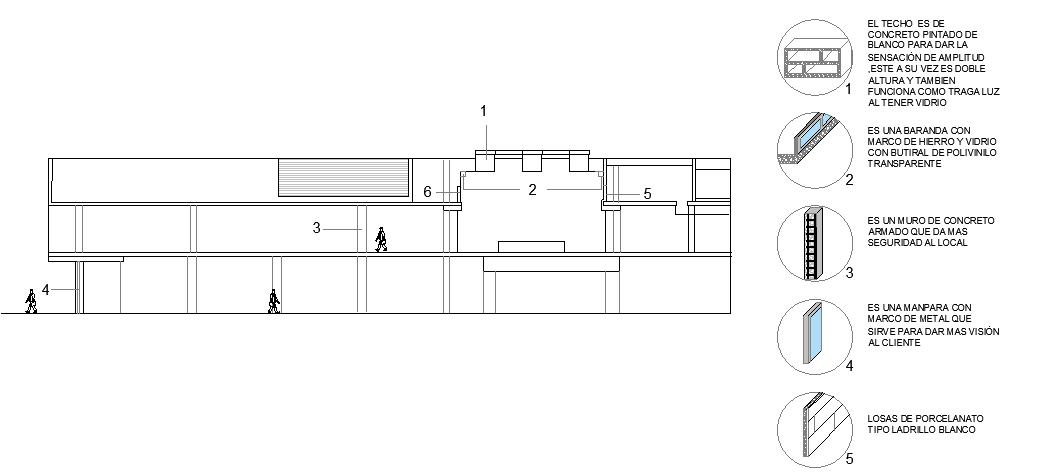

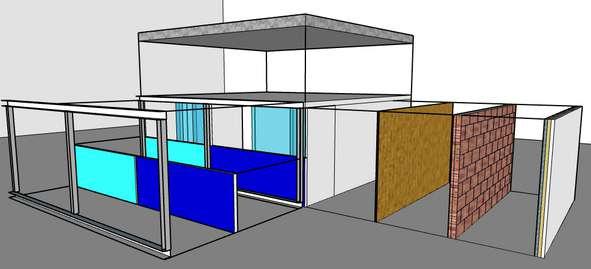

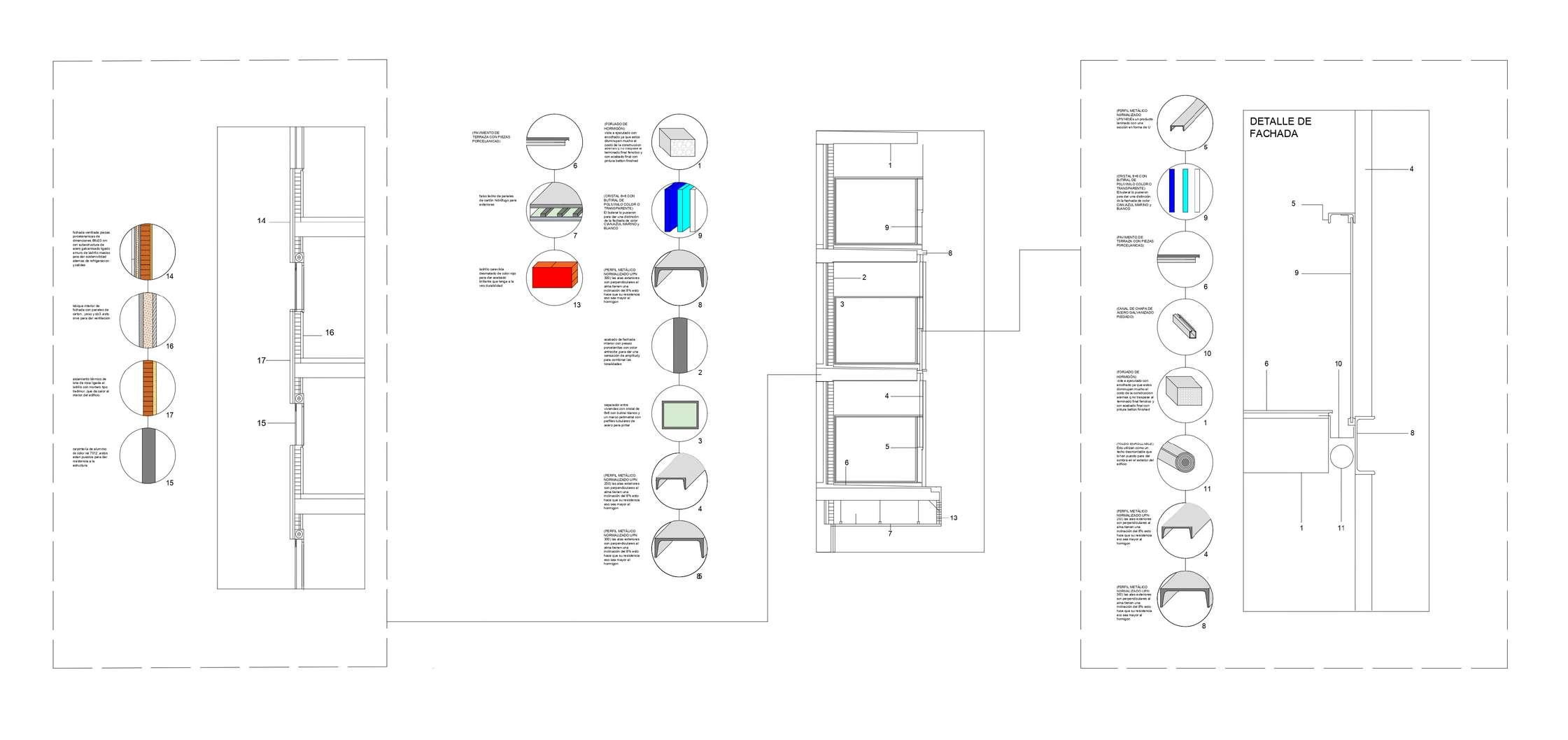

SISTEMA CONSTRUCTIV
LA DOBLE ALTURA QUE SE A IMPLEMENTADO HACE QUE EL AIRE FLUYA MEJOR ADEMÁS DE AGREGA UNA SENSACIÓN DE GRANDEZA
1,POR OTRO LADO LAS COLUMNAS ESTÁN REFORZADAS CON VARILLAS DE HIERRO PARA DAR SOPORTE A LA ESTRUCTURA

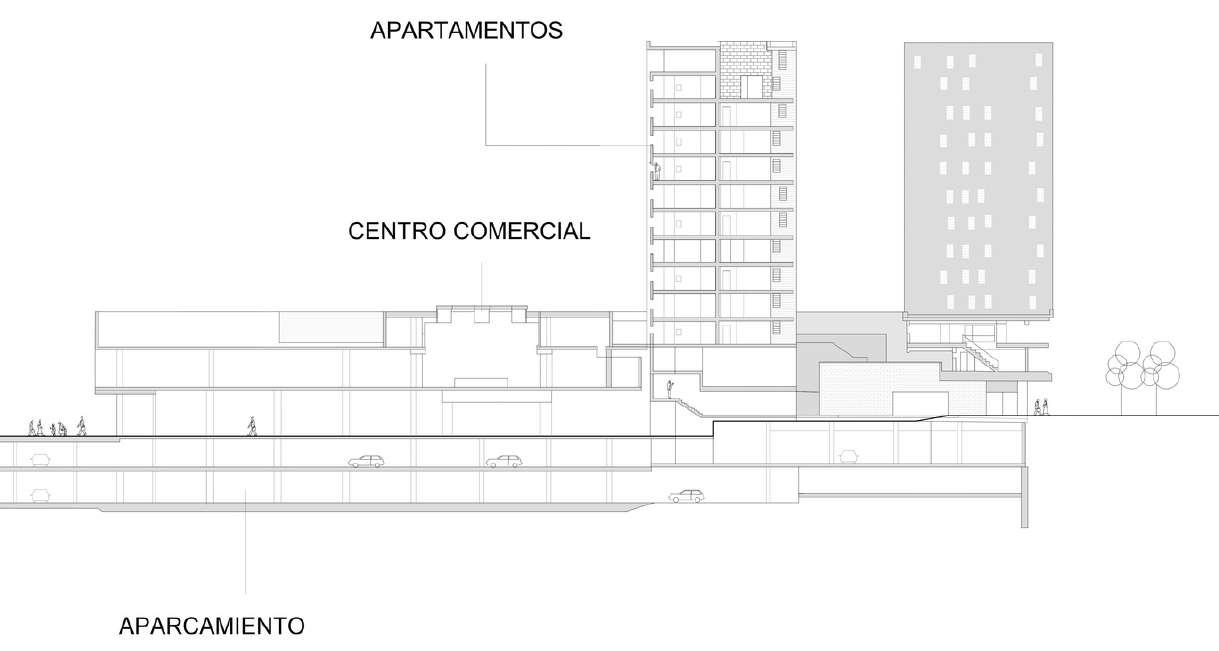

centro comercial
1.losa de entre piso: es una placa de concreto las cuales reparten las cargas del edificio y se encarga de funcionar tanto como techo y piso
2.Columna .Es la parte que se encarga de transmitir toda la carga del peso de la estructura hacia la tierra
apartamentos
1losa de entre piso: es una placa de concreto las cuales reparten las cargas del edificio y se encarga de funcionar tanto como techo y piso
2muros y muro de carga el muro es una la parte vertical que permite dividir o delimitar los espacios
El muro de carga es aquella que funciona como soporte de otros elementos
LA PARTE DE LOS DEPARTAMENTO CONSTA DE 12 PISOS ,LAS CUALES ESTAN HECHAS DE UN MURO DE LADRILLO
Aparcamiento

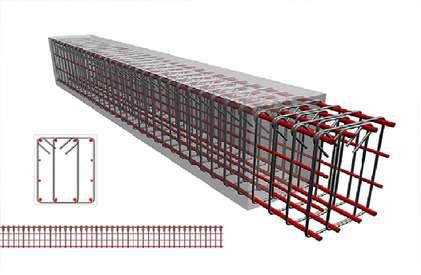

1.viga:es la parte horizontal de la estructura ,estos están compuestos de concreto armado y sirven para dar mayor rigidez a los muros y columnas ,que a su ves trasladan la carga hacia estas
2Columna: es la parte horizontal de la estructuras que se encargan de transmitir esfuerzos y cargas del edificio hacia la tierra 3loza de cimentación es una losa continua de concreto reforzado sobre un área grande que se usan para soportar muchas columnas y muros

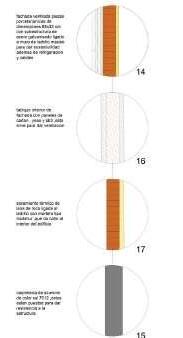

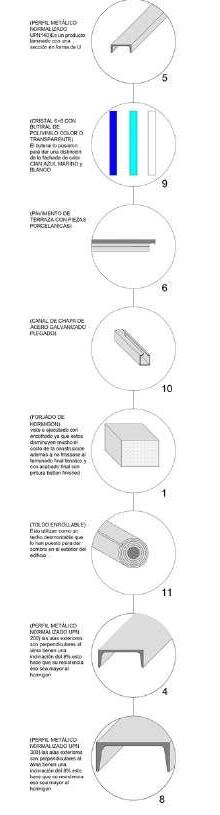

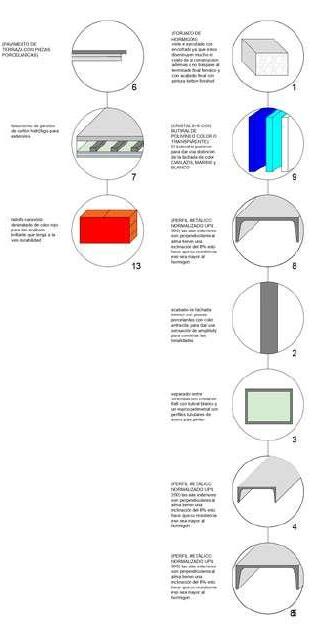

MATERIALAS
EXTERIORES
INTERIORES
CONCLUSIÓN
LA CONCLUCIO ES QUE PARA TRABAJOS A GRAN ESCALA SE
NESESITA DE UNA BUEN EQUIPO TANTO ARQUITECTOS COMO
INGENIEROS YA QUE LOS ARQUITECTOS DAN VIDA A UNA
EDIFICACION Y LOS ING AYUDAN A HACERLO REALIDAD, ADEMAS
QUE PARA HACER ESTOS SE NESESITAN DE UNA
INFRAESTRUCTURA QUE PUEDA SOPORTAR VARIAS TONELADAS DE PESOS Y NO PUEDEN HABER HERRORES YA QUE SI SE FALLA EN UNA SOLA COSA AUNQUE SEA LA MAS MINUSCULA PUEDE
TERMINAR EN DESATRE COMO SUSEDIO EN MIAMI EL EDIFICIO
CHAMPLAIN TOWERS SE DERRUMBÓ Y NO SABEN CUAL FUE EL ERROR QUE ISIERON ESTOS,PARA PODER EVITAR QUE SUSEDA SE
DEBE VER EL PROYECTO UNA Y MIL VECES .
ADEMAS PODEMOS VER COMO ES QUE GRACIAS ALOS MATERIALES
ES QUE LOS INQUILINOS PUDEN VIVIR CONTENTOS
