Produktbroschüre COPPEN

PRODUKTWELT

Entdecken Sie unsere Produktwelt

Tauchen Sie ein in die Welt innovativer Energielösungen von COPPEN. Unsere Produktpalette, von intelligenten Wechselrichtern bis hin zu hochmodernen Batteriesystemen, ist speziell darauf ausgelegt, Effizienz und Nachhaltigkeit in

Dein COPPEN RundumSorglos-Paket

Gemeinsam haben wir dein EnergiePaket von Coppen geplant.

Folgende Komponenten haben wir in dein Angebot eingebaut:

PV-Module mit HJT-Technologie, 440W Leistung, bifaciales GlasGlas-Modul kW PowerShift Hybrid-Wechselrichter mit 3-phasiger Ersatzstromfunktion.

kW/h EnergyNest Batteriespeicher-System, LifePo4 Hochvolt-Batterien

11 kW/h ChargeHub Wallbox St.

Modul-Optimierer

Dein Dach ist für eine PV-Anlage geeignet (die finale Begutachtung erfolgt durch unser Team)

Eine Bild-Dokumentation wurde durchgeführt

Ersatz-Dachziegel sind vorhanden

Das Dach ist gedämmt

NEIN

NEIN

NEIN

ANZAHL

NEIN

Deine Haus-Elektrik wurde geprüft und ist für eine PV-Anlage geeignet JA NEIN

WELCHE DÄMMUNG?

NEUER ZÄHLERSCHRANK

NOTWENDIGE MAßNAHMEN

JA NEIN

Absprache Zähler & Kabelwege getroffen

DC-Kabelweg

Kabelweg von ZS zu WR

Kabelweg von ZS zu HAK

Besonderheiten Zähler

Eine Wallbox wurde geplant

WIE VIELE METER

WIE VIELE METER / ANZAHL DURCHBRÜCHE

WIE VIELE METER / ANZAHL DURCHBRÜCHE

WIE VIEL ZÄHLER / ZUSAMMENLEGUNG

NEIN

Das Haus verfügt über eine Erdung JA NEIN

KABELWEG

FÜR JEDEN DAS PASSENDE PAKET

Ob es der klassische Kauf ist oder die neue Option ZERO COSTwir haben für jeden Hausbesitzer mit Interesse an Photovoltaik die Lösung! Sprechen Sie uns einfach an!

Normaler Weg

KAUF

Ideal für Kunden, welche das Geld bereit liegen haben und es für die Photovoltaik Anlage budgetiert haben,

Vorteile des Kauf Systems: profitieren von Einspeisevergütung ab Tag 0

100% eigene Anlage

Die ausführliche Auswertung erhalten Sie per E-Mail!

Neuer Weg

ZERO COST

Die Photovoltaik Anlage ohne Kosten für Wechselrichter, Batterie und Module verbaut bekommen!

Vorteile vom Zero Cost System: keine Zinsen über gesamte Laufzeit

keine Pacht, Leasing oder Miete!

Laufzeit: 25 Jahre

Strompreis stark reduziert über Laufzeit (2% Inflationsanpassung / Jahr)

Zahlen Sie nur den Strom den Sie benötigen!

DEINE ANLAGE

KAUF ZERO COST

Anlagengröße

Gesamtanlagenpreis ohne MwSt. €

Netzunabhängigkeit (Autarkie)

Geschätzte Nettoeinsparung über Lebensdauer der Anlage €

Anlagengröße

Gesamtanlagenpreis ohne MwSt. €

Netzunabhängigkeit (Autarkie)

Geschätzte Nettoeinsparung über Lebensdauer der Anlage €

Amortisation

NOTIZEN

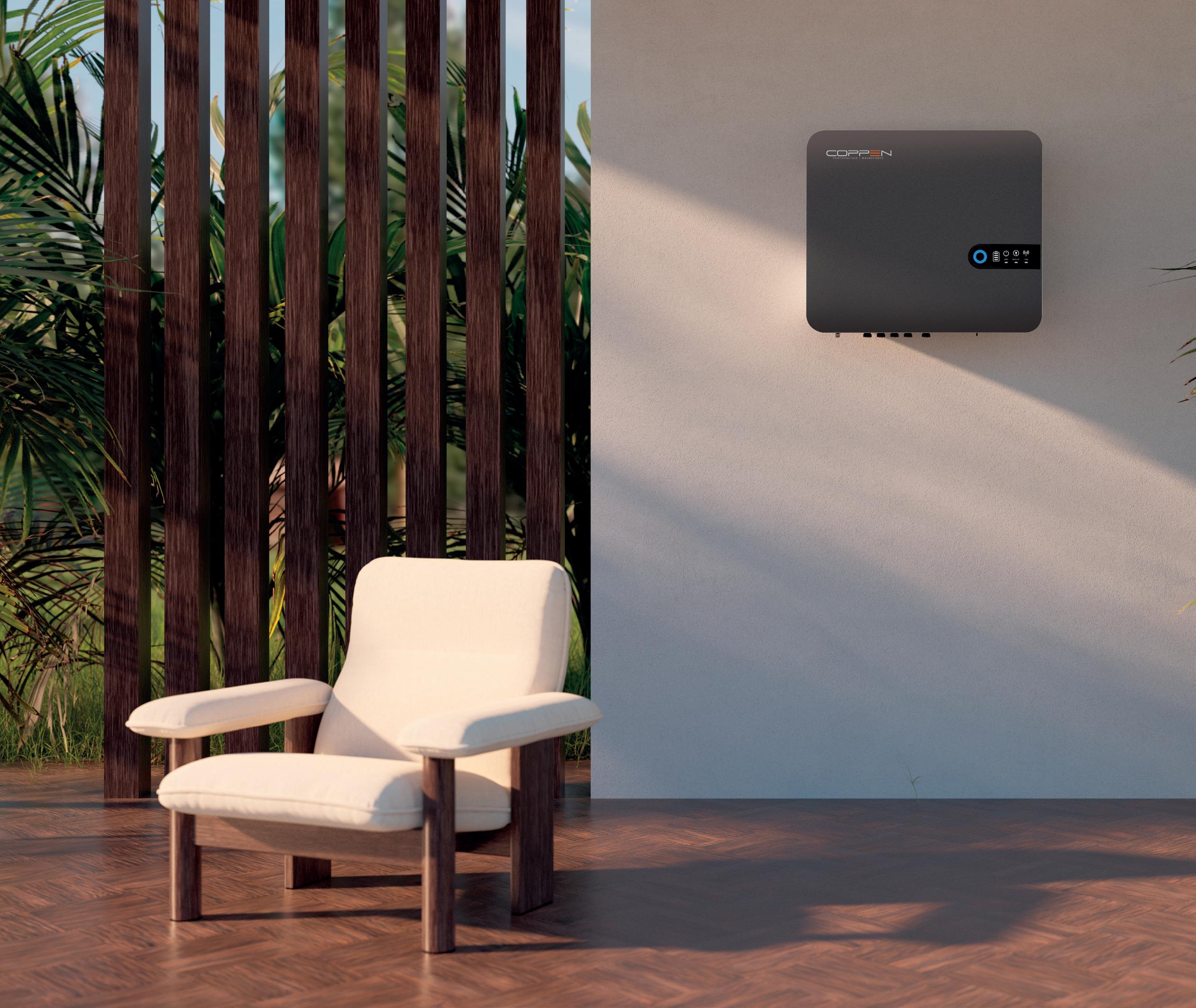

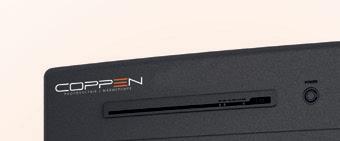

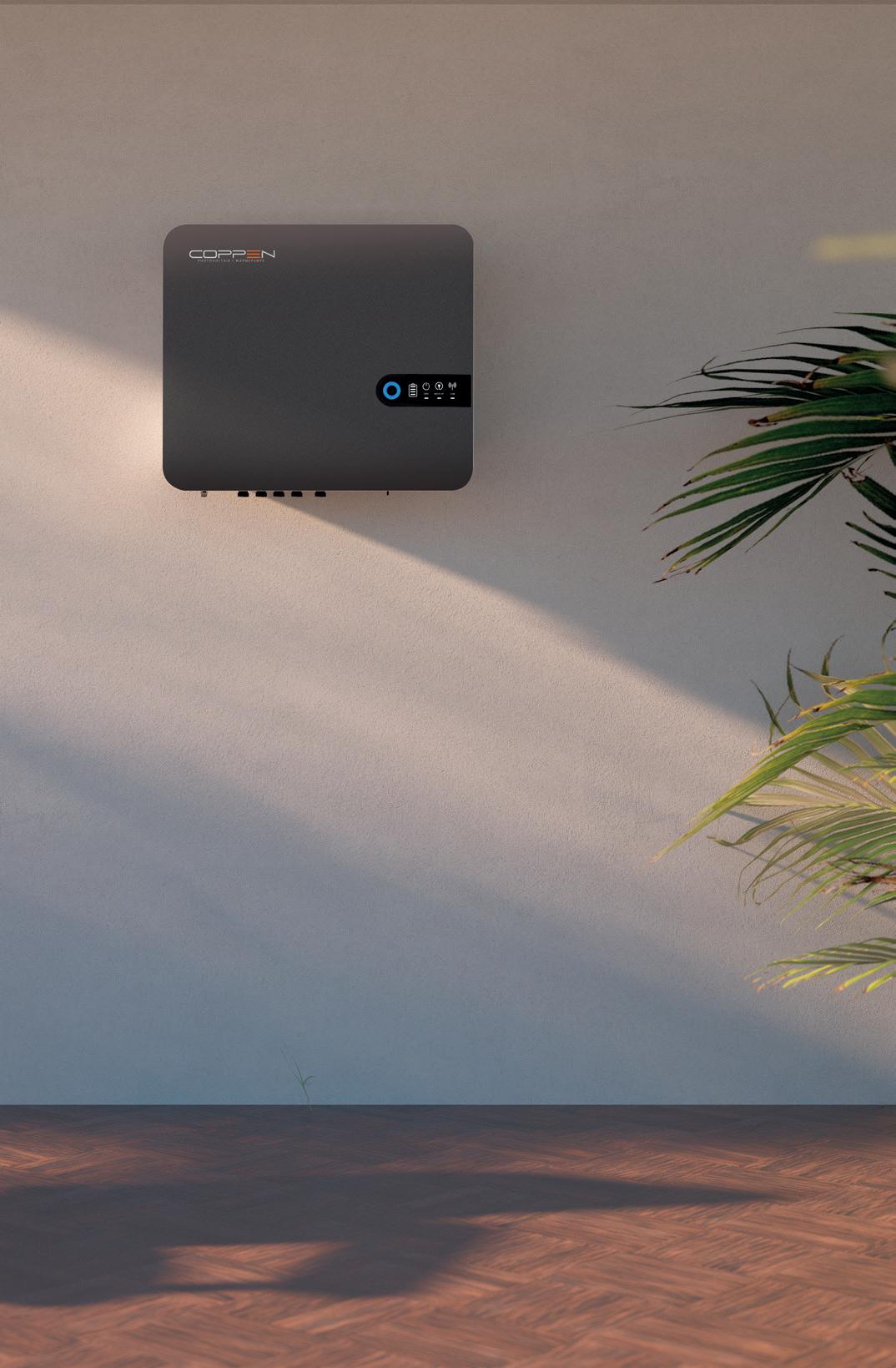

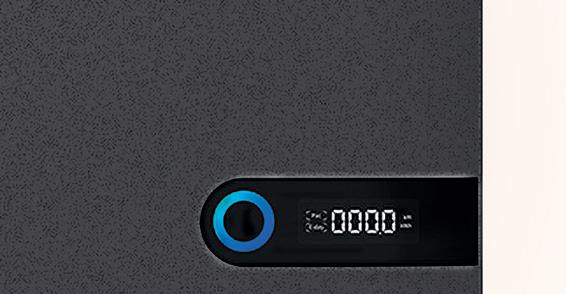

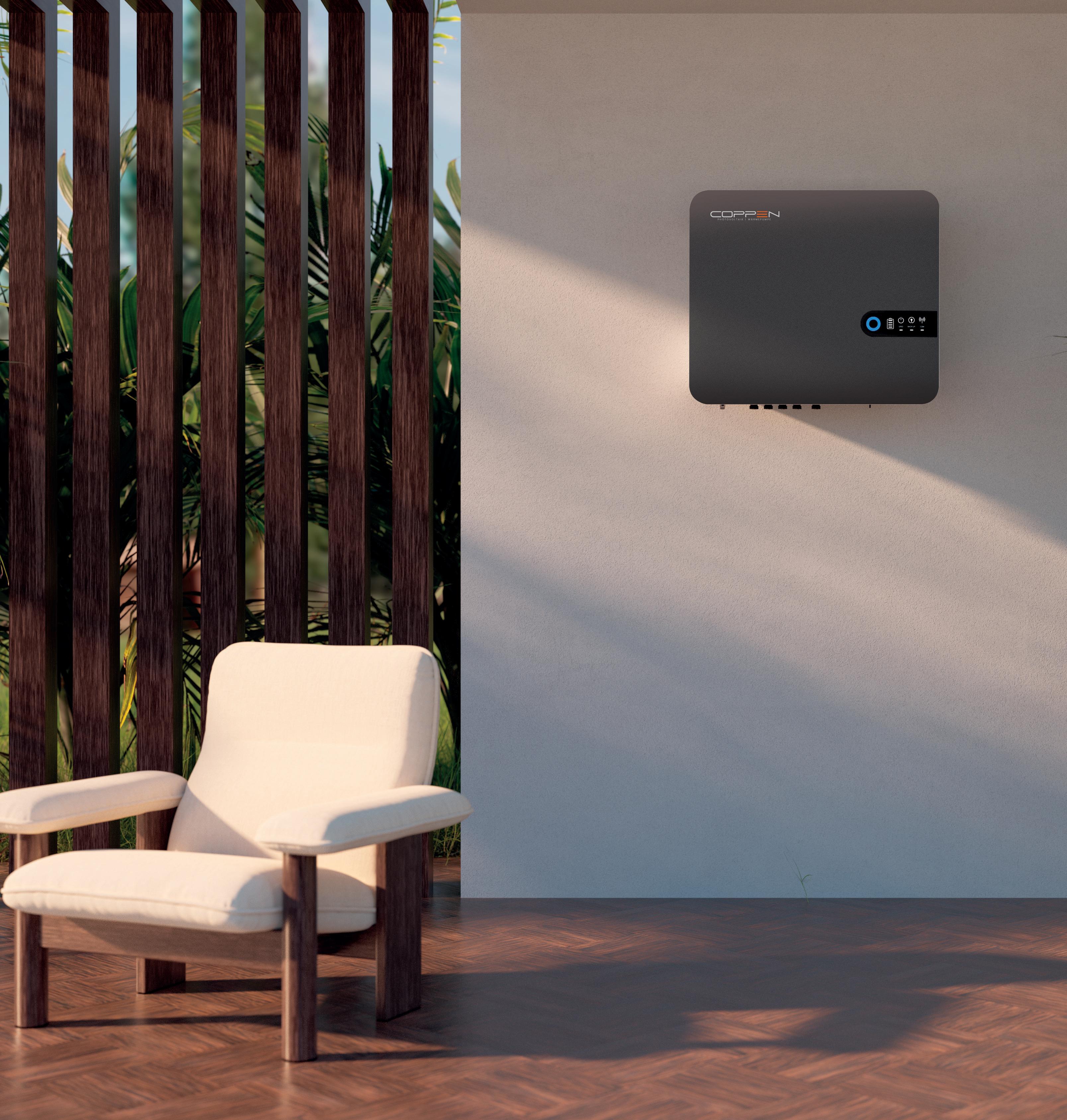

PowerShift Hybrid Wechselrichter

Flexibles Design und Einsatz

• Präzise kompatibel: Unterstützt DC 16A Stromzufuhr und ist optimiert für hochleistungs Module.

• Zukunftssicher: Ideal für moderne sowie bestehende Installationen durch vollständige Retrofit-Fähigkeit.

• Ultraschnelle Reaktion: Ersatzstrom-Umschaltzeit von weniger als 10 Millisekunden.

Bequeme Installation und Bedienung

• Innovative Anschlüsse: Spart Zeit mit einzigartigen, einfach zu handhabenden Steckverbindern.

• Touch-freie Aktivierung: Steuern Sie Ihr System bequem via Smartphone.

• Elegantes Profil: Kompakte Größe trifft auf elegantes Design, welches sich nahtlos in jede Umgebung einfügt.

Meistern Sie Ihre Energie: Perfektion in der Umwandlung und Verwaltung

von

Solarenergie

Entdecken Sie eine nahtlose Integration modernster Technologie in Ihr Zuhause oder Ihr Unternehmen.

Energieunabhängigkeit

• Reaktionsschnelles Laden/Entladen: Deckt Spitzenverbrauch ab und maximiert Energieeffizienz.

• Überragende Belastbarkeit: Hält 110% kontinuierliche und 130% Spitzen-AC-Ausgangsüberlast stand.

Intelligentes Managment

• Automatische Updates: Fernwartung für Firmware-Updates und Hilfe bei Störungen.

• Echtzeit-Überwachung: Kostenlose COPPEN Connect App optimiert Ihr Energiemanagement.

• Individuelle Priorisierung: Programmieren Sie Energiequellen nach Ihren Bedürfnissen – von PV über Batterie bis Netz.

Entdecken Sie PowerShift: Perfektion in jedem Detail

Die PowerShift-Reihe verkörpert fortschrittliche Technologie und ausgefeiltes Design in perfekter Harmonie. Von der kompakten PowerShift 6K bis hin zur leistungsstarken PowerShift 12K bietet jedes Modell eine maßgeschneiderte Lösung, die sich nahtlos in Ihr Energiesystem einfügt. Entwickelt für mittlere bis hochkomplexe Anwendungen, passt sich PowerShift intelligent an Ihre Energiebedürfnisse an.

PowerShift

6K

6000W Modell Ideal für mittlere Anwendungen

PowerShift

10K

10000W Modell Ideal für großangelegte Energiesysteme

PowerShift

8K

8000W Modell Pro-Version für erweiterte Anforderungen

PowerShift

12K

12000W Modell das Maximum an Leistung für komplexe Systeme

DATENBLATT

MODELL

PV (DC)

Empfohlene max. PV-Eingangsleistung

Wp

Max. Eingangsspannung* 1000 V

Startspannung 135 V

Nenneingangsspannung 600 V

MPPT-Eingangsspannungsbereich* 135-900 V

Anzahl der MPPT 2

Anzahl der Stränge pro MPPT 1/1 1/2

Netz (AC)

Max. Eingangsscheinleistung**

Max. Ausgangsscheinleistung

Eingangs-/Ausgangsspannungsbereich 180-300 V / 200-253 V

Nennausgangsspannungsfrequenz 50 / 60 Hz

Frequenzbereich der Eingangs-/Ausgangsspannung (45-55) / (55-65) Hz

Leistungsfaktor (Nennwert) >0,99

Leistungsfaktor (einstellbar) 0,8 voreilend ... 0,8 nacheilend

Totale harmonische Verzerrung <3% (Nennleistung)

Netzverbindungsmodus 3L/N/PE

AC-Lastausgang (netzunabhängig)

Nennleistung

Ausgangsscheinleistung

Nennausgangsspannung

3L/N/PE, 220/380 V, 230/400 V, 240/415 V

Ausgangsspannungsbereich 200-240 V

Nennausgangsfrequenz 50/60 Hz

Nennausgangsstrom

Ausgangsstrom 11,8 A 15,8 A 19,7 A 23,6 A

Totale harmonische Verzerrung < 3 % (lineare Last)

Netzabhängige/netzunabhängige Umschaltzeit < 10 ms

MODELL

Batterie (DC)

Nennleistung

Max. Lade-/Entladeleistung

Batteriespannungsbereich

Max. Lade-/Entladestrom

9000 Wp 10000 Wp 15000 Wp

12500 W / 6600 W

12500 W / 8800 W

12500 W / 11000 W

135-800 V

25 A / 25 A

Kommunikationsanschluss CAN / RS485

Effizienz

Max. Effizienz

Max. MPPT-Effizienz

Max. Euro-Effizienz

18000 Wp

12500 W / 13200 W

%

%

% Schutz

Integrierter Schutz

Überspannungsschutz

Anzeige & Kommunikation

Anti-Flow-Schutz, DC-Verpolungsschutz, DC-Leistungsschalter, Erkennung von Isolationswiderständen, Leckstromüberwachung, Ausgangskurzschlussschutz, Netzüberwachung, Schutz vor Inselbildung, Fehlerstromüberwachung, Verpolungsschutz, Netzunabhängiger Überlastschutz

DC TYP

Anzeige LED+App

Kommunikation

Allgemeine Daten

Ja: RS485 / USB, Optional: 4G / WLAN

Abmessungen 516x442x222 mm

Gewicht 24 kg

Betriebstemperaturbereich -30 - 60°C

Lärm < 35 dB

Kühlung Natürliche Konvektion

Einbauart An der Wand montiert

Schutzklasse IP66

Garantie 15 Jahre

Einhaltung von Standards

Netzanschluss

EN 50549-1, CEI 0-21, AS 4777.2, G89/G99, EN 50438, VDE 4105, VDE 0126

Sicherheitsbestimmungen IEC/EN 62109-1/2

Sonstiges IEC/EN 61000-6-1/2/3/4

* Die max. DC-Eingangsspannung beträgt 1000 V ohne Batterie, 850 V mit Batterie. Ist die Spannung höher als der Maximalwert, befinder sich der Wechselrichter im Standby-Zustand.

** Die max. Netzeingangsleistung bezieht sich auf den max. Strombezug aus dem Netz, einschließlich der Versorgung von netzunabhängiger Last und Batterieladung.

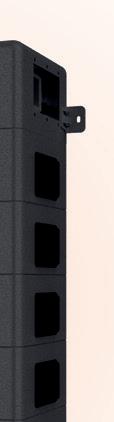

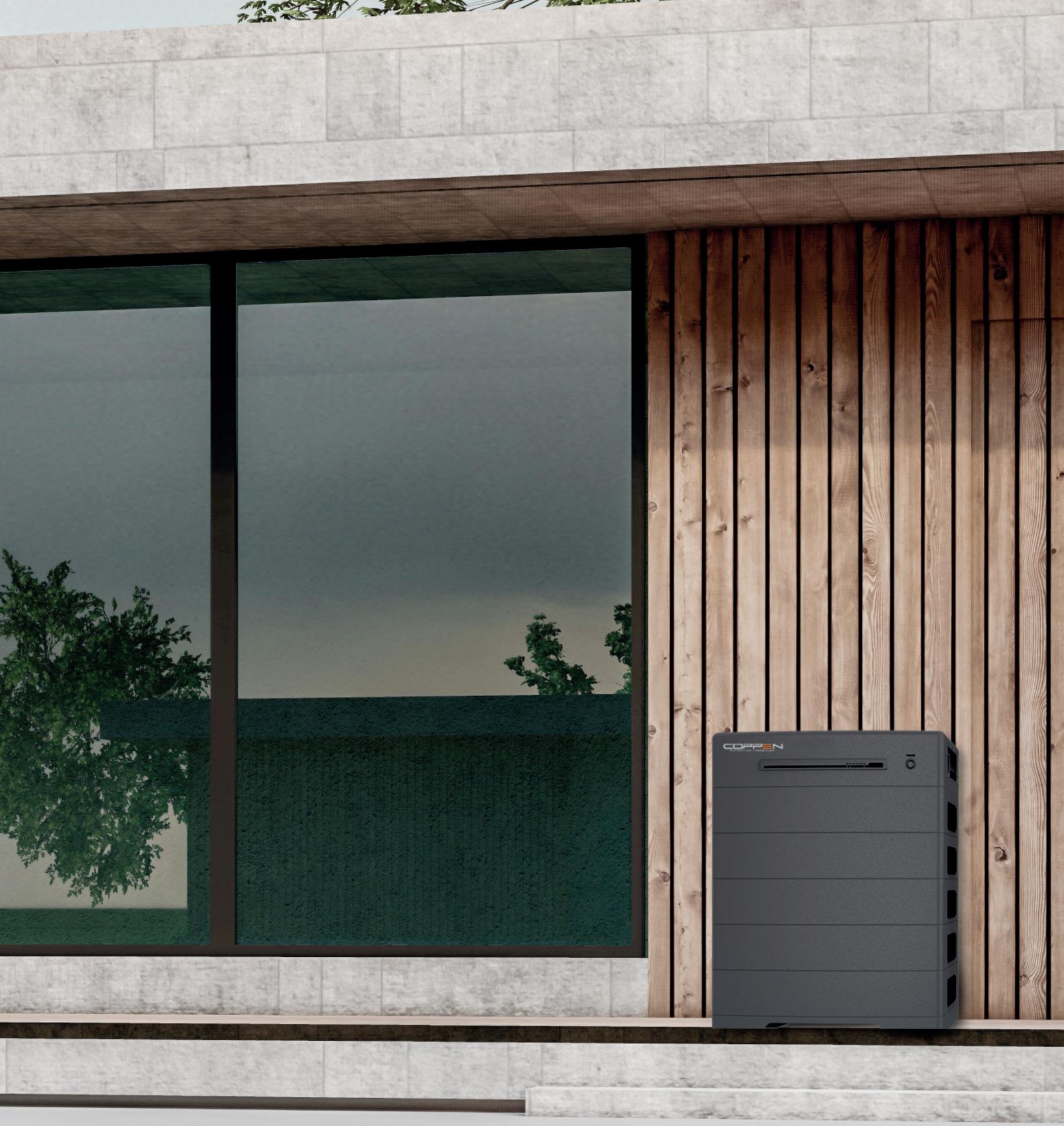

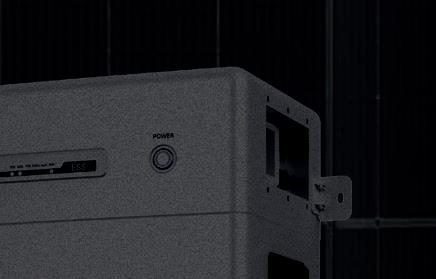

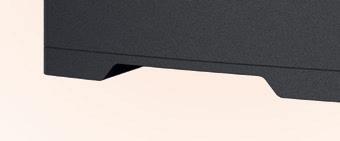

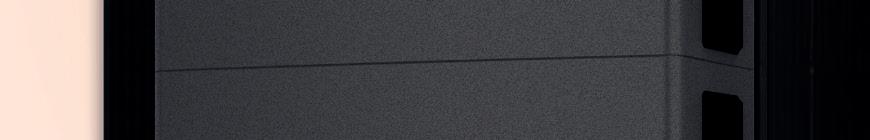

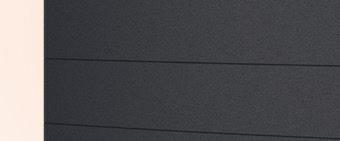

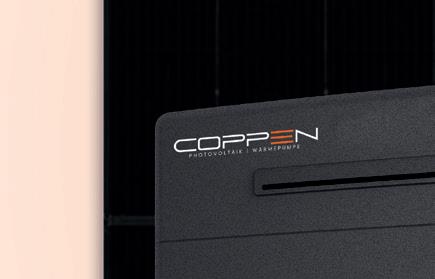

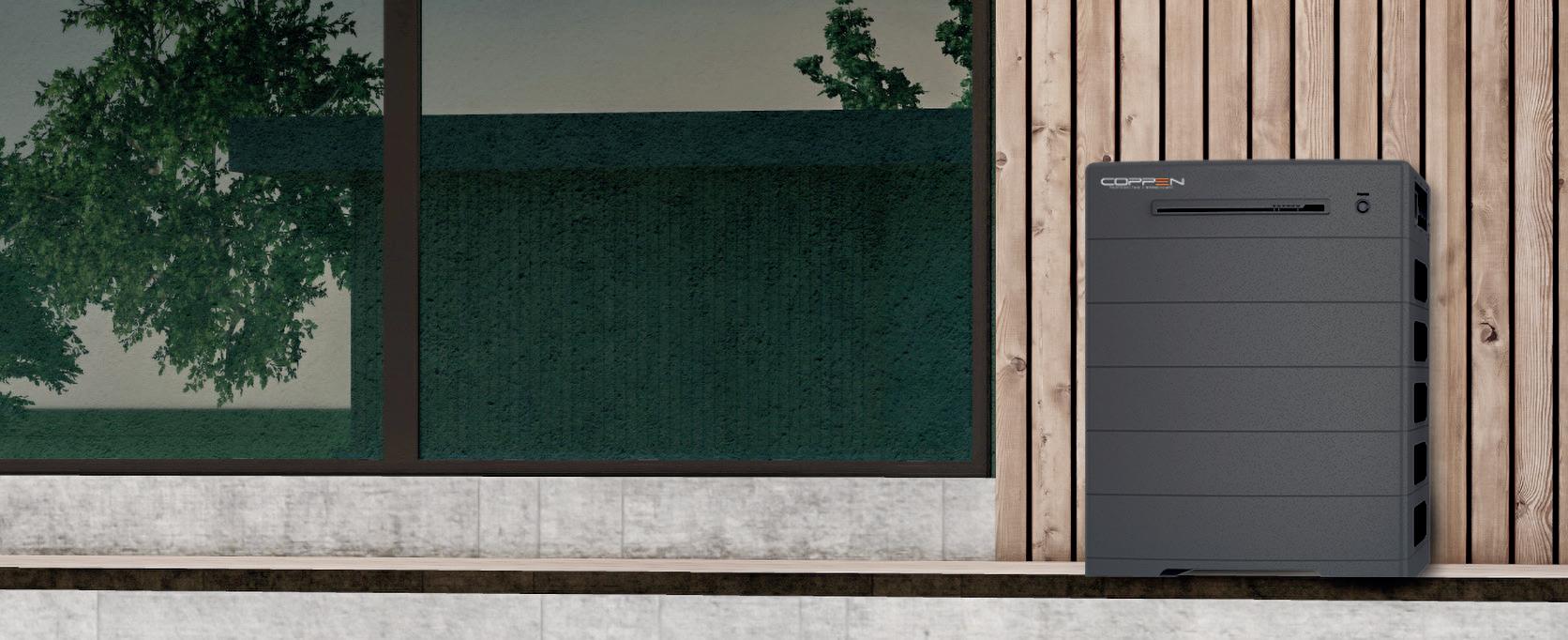

EnergyNest Batterien

Höchste Sicherheit und Langlebigkeit

Die EnergyNest Batterieserie gewährleistet höchste Sicherheit und Langlebigkeit. Erhältlich in einer Vielzahl von Kapazitäten, deckt sie alle Energiespeicheranforderungen ab und bringt noch mehr Unabhängigkeit in Ihr zu Hause.

Aktive Balance des Akkus

Aktive Balancer regulieren den Stromfluss zwischen den Zellen, um die Spannung zu optimieren und die Lebensdauer der Batterie zu verlängern.

Flexible Einsatzszenarien

Unsere EnergyNest Batterien sind in verschiedenen Kapazitäten erhältlich, passend von kleinen Haushalten bis zu großen Industrieanwendungen und bietet auch im Falle eines Stromausfalls durch Schwarzstart sowie 3-phasigen Ersatzstrom sichere Unterstützung für Ihr zu Hause.

Modular & Stapelbar

Das modulare und stapelbare Design der EnergyNest Batterien ermöglicht einen einfachen und schnellen Einbau sowie Nachrüstung. Durch ein eigenes BMS pro Batterieblock kann jederzeit nachgerüstet werden.

Ferndiagnose und EchtzeitDatenüberwachung

Überwachen Sie Ihre EnergyNest Batterien in Echtzeit und steuern Sie sie fern, um optimale Leistung und Effizienz sicherzustellen. Mit der hauseigenen COPPEN Connect App sind Sie stets informiert.

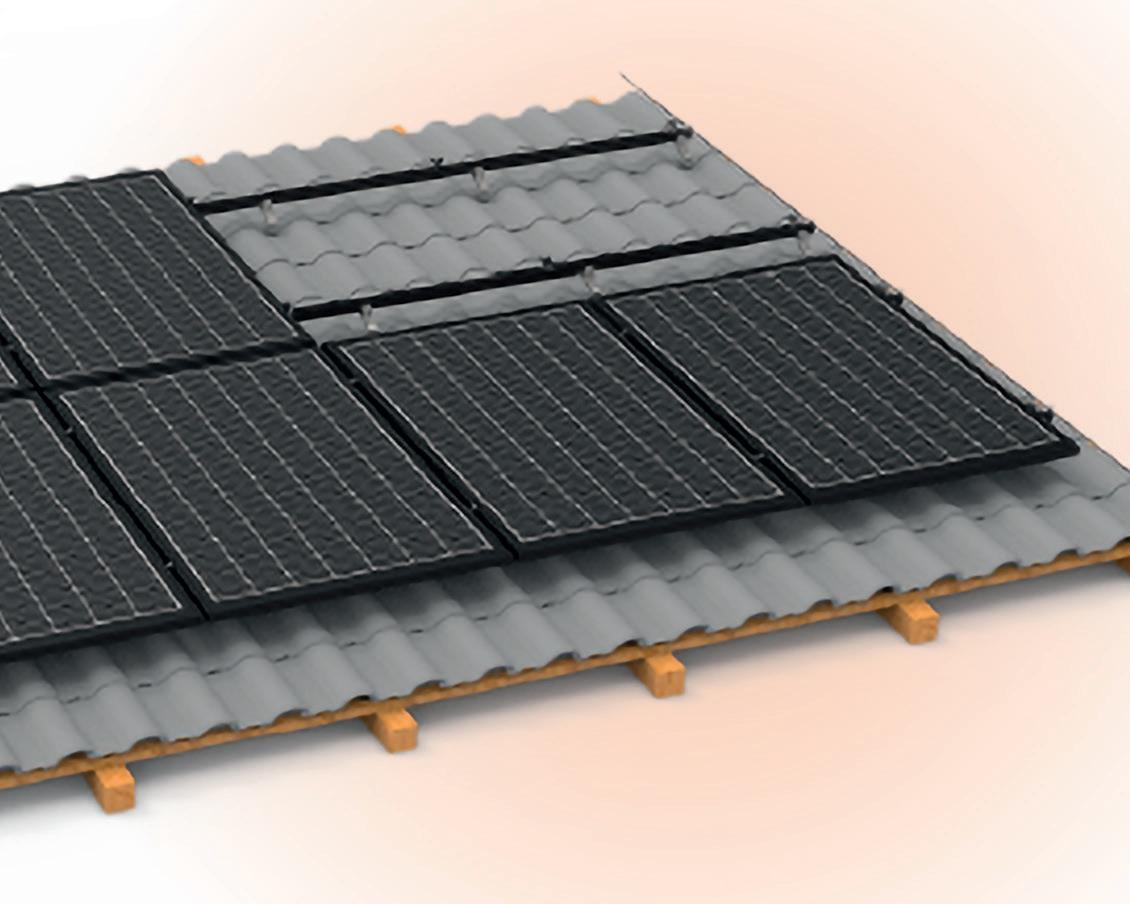

PV-Module

Ersatzstrom 3 Phasen

Überwachung deutscher Server

Smartmeter

Stromnetz

Innovative Technologie für Langlebigkeit und Stabilität

Die EnergyNest Batterien setzen auf fortgeschrittene Lithium-Eisenphosphat (LiFePO4) Zelltechnologie, die herausragende Langlebigkeit und Stabilität bietet. Die präzise Elektrodenbeschichtung optimiert die Energieausbeute und minimiert die Degradation. Mit ihrer hohen thermischen Stabilität und eingebauten Batteriemanagementsystemen (BMS) sind diese Batterien ideal für anspruchsvolle Energiespeicheranwendungen, wo Sicherheit und langfristige Performance entscheidend sind.

7,68 kWh Batterie Ideal für kleinere Haushalte

15,36 kWh Batterie TOP-Leistung für umfangreicheren Energiebedarf

10,24 kWh Batterie ein Plus an Kapazität für den durchschnittlichen Haushalt

17,92 kWh Batterie das Spitzenmodell für anspruchsvolle Energiebedürfnisse

12,8 kWh Batterie für fortgeschrittene Energiespeicheranforderungen

20,48 kWh Batterie Unser Spitzenmodell für ultimative Ansprüche an Speicher & Leistung

DATENBLATT

Elektrische Parmeter

Nennkapazität (Ah) 50

Ladestrom (A) 25 (empfohlen) / 50 (maximal)

Entladestrom 25 (empfohlen) / 50 (maximal)

Zykluszeit 80% DOD, Zyklen>6000, Restkapazität> 70%

Kommunikation RS485 / RS232 / CAN 2.0

Schutzfunktion

Größe (B x T x H in mm)

Arbeitsbedingungen

Überspannung / Unterspannung / Übertemperatur / Untertemperatur / Überstrom / Kurzschluss

Installation Innenräume

Arbeitstemperatur -10°C - 50°C

Optimale Arbeitstemperatur 20°C - 30°C

Lagertemperatur -30°C - 60°C

Schutzgrad IP54

Feuchtigkeit 5% - 95%

Höhe (m) ≤ 2000

Kühlung Passiv

Zertifikate CE, UN38.3, MSDS, CB/EMC, IP

Garantie 15 Jahre

ChargeHub Ladestation

Dynamisches Laden

Schnelles und sicheres

Laden

ChargeHub ist unsere innovative Wallbox für Elektrofahrzeuge, die mit modernster Technologie für schnelles und sicheres Laden ausgestattet ist.

Das ChargeHub Ladegerät von COPPEN optimiert die Ladevorgänge durch dynamische Lastausgleichstechnologien und ermöglicht die direkte Nutzung von Solarstrom. Dies maximiert die Effizienz und verringert die Abhängigkeit von traditionellen Energiequellen. Erleben Sie eine neue Art des intelligenten Ladens, die Ihr Elektrofahrzeug schnell und umweltfreundlich mit Energie versorgt.

Vollständig gesichert

Das ChargeHub Ladegerät gewährleistet vollständige Sicherheit durch automatische Erkennung des angeschlossenen Fahrzeugs und Anpassung der Ladeleistung. Ausgestattet mit fortschrittlichem Schutz gegen Über- und Unterspannung sowie einem integrierten DC6mA Leckagesensor, bietet es einen sicheren Betrieb unter allen Bedingungen.

Verschiedene Einrichtungsoptionen

Mit der COPPEN Connect App lässt sich Ihr ChargeHub Ladegerät problemlos steuern und überwachen. Die App ermöglicht es Ihnen, Ladezeiten zu planen, Energieverbrauchsstatistiken zu analysieren und Einstellungen von überall aus anzupassen, was eine optimale Nutzung Ihres Solarstroms und eine erhebliche Kostenersparnis ermöglicht.

Perfekt kompatibel mit Solarsystemen

ChargeHub ist perfekt für die Integration in bestehende Solarenergieanlagen geeignet. Es nutzt Solarstrom, um Ihre Elektrofahrzeuge effizient zu laden und unterstützt damit eine nachhaltige Energieverwendung. Die intelligente Steuerung passt die Ladevorgänge an die verfügbare Solarenergie an, was eine maximale Effizienz und reduzierte Stromkosten sicherstellt.

DATENBLATT

MODELL ChargeHub

Nennleistung (kW) 11

Lademodus Mode 3 Case 3 (Kabel)

Elektrische Daten

Netzspannung (VAC)

400±10%

Netzfrequenz (Hz) 50/60

Max Ausgangsstrom (A) 16

Netzwerkkonfiguration 3P + N + PE

Standby-Stromverbrauch (W) < 2

Allgemeine Daten

Weight (kg) 5.9

Produktfarbe Anthrazit

Gehäusematerial PC + ABS

Größe (BxHxT in mm)

380 x 170 x 200

Kühlunh Natürliche Konvektion

Stecker und Steckdose

Start-Modus

Kommunikation

Kommunikations-Protokoll

Schutzfunktionen

Stecker & IEC 62196 Typ 2 Steckdose

RFID Karte, App (offline), Plug and Play (Pnp), Via OCCP

WiFi / 4g/ Ethernet (Connect Platform), Bluetooth (APP), RS485

OCPP1.6J

Über- und Unterspannungsschutz, Not-Stop, Auslaufschutz, Erdungsschutz, Überstrom-Schutz, CP Signalkurzschlussschutz, Temperaturschutz, Blitzschutz, Contactor Adhesion Protection

IP / IK Grad IP65 IK10

Betriebstemperatur -25 ~ +55°C

Luftfeuchtigkeit

Zertifikate

CE Zertifikat

<95 % Keine Kondensation

CE, ROHS

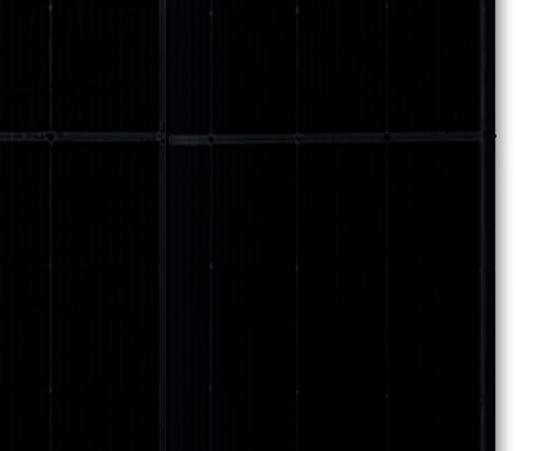

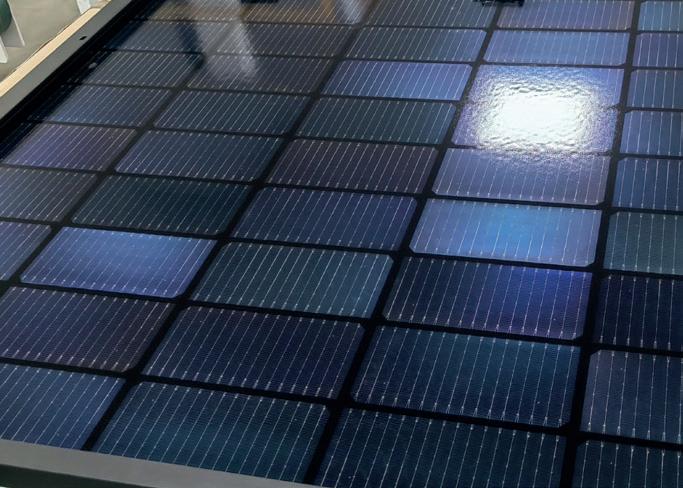

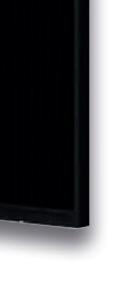

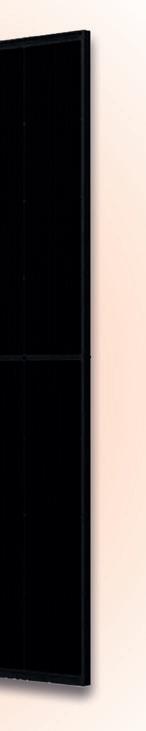

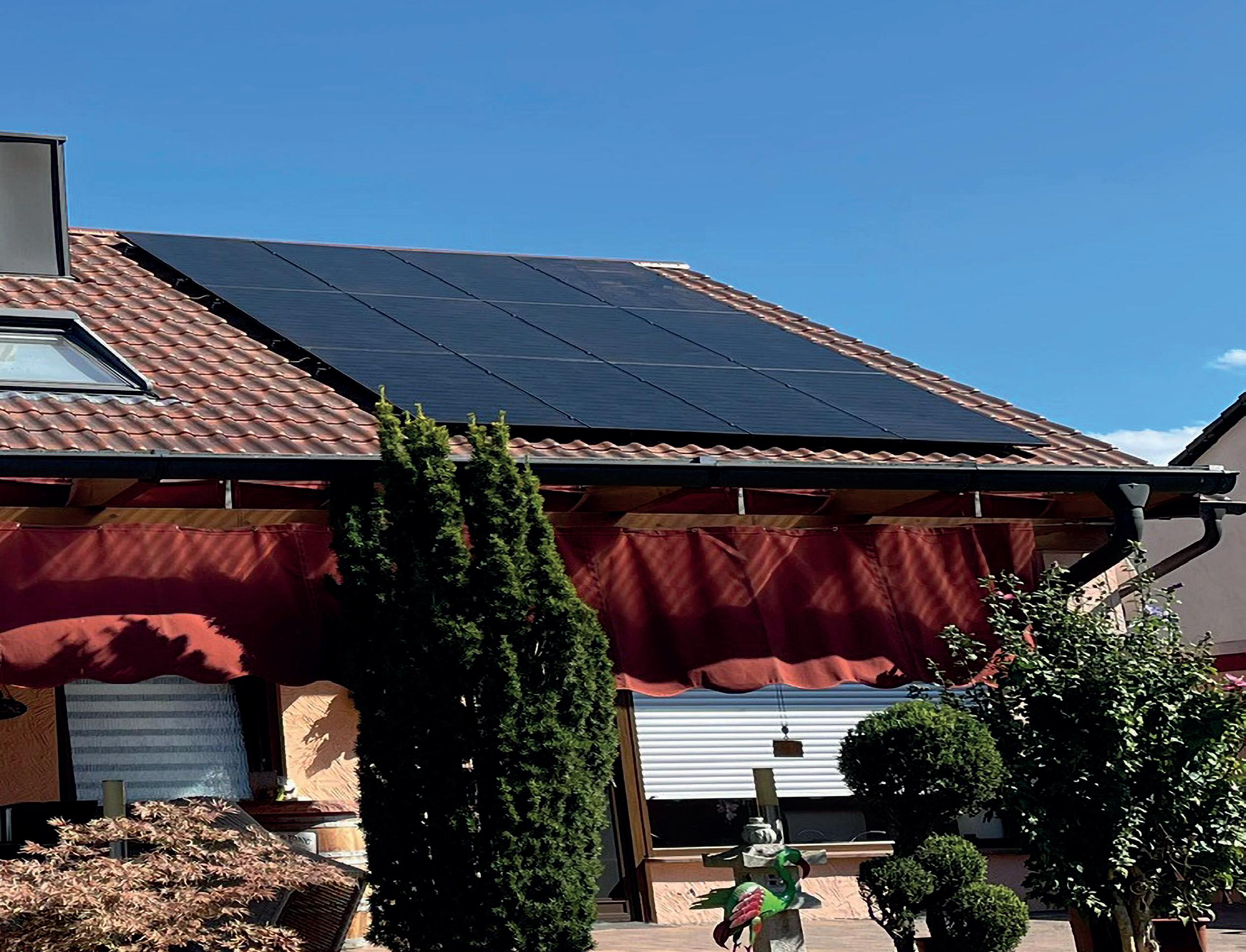

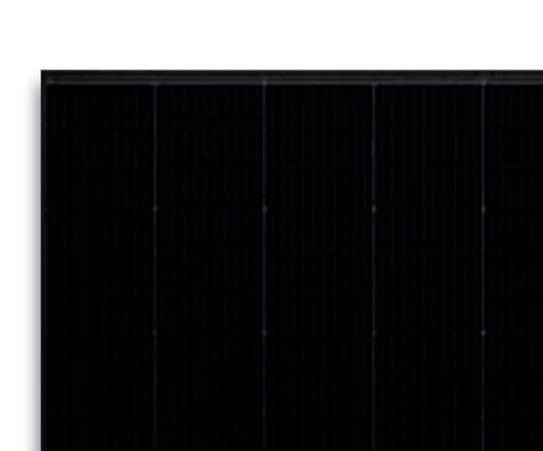

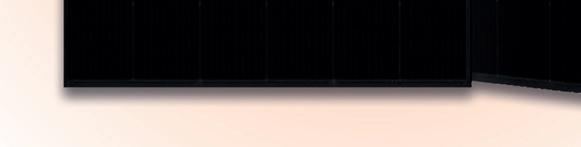

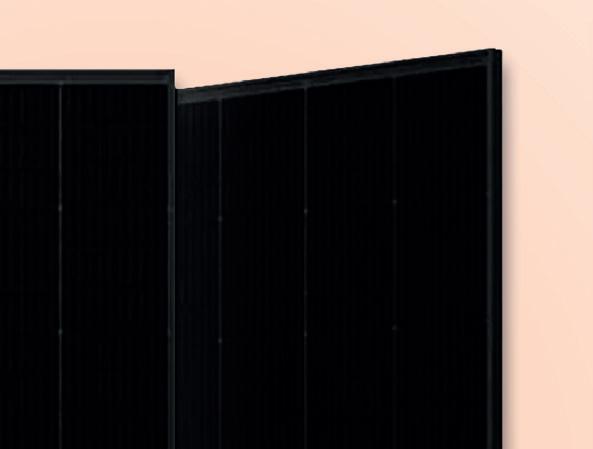

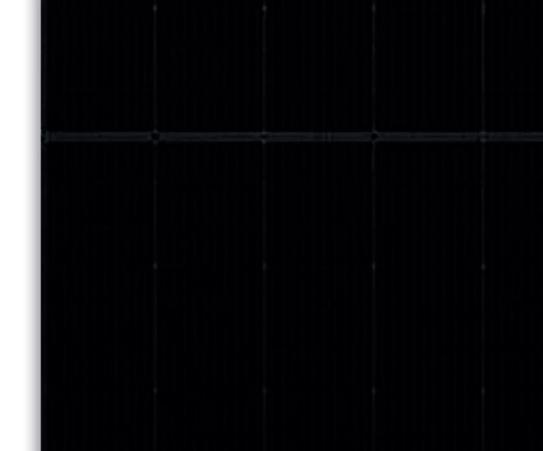

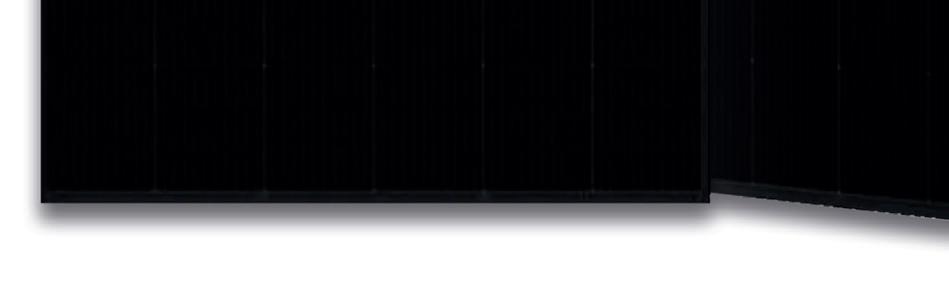

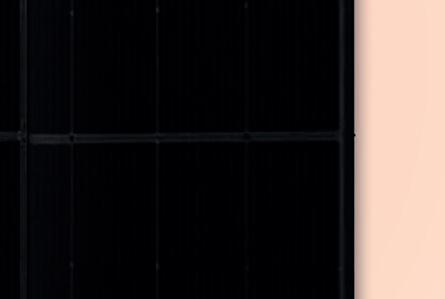

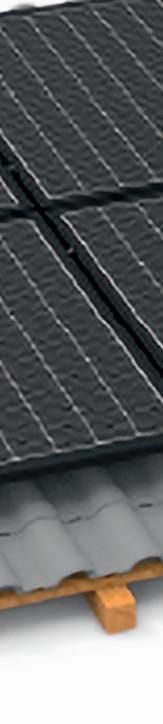

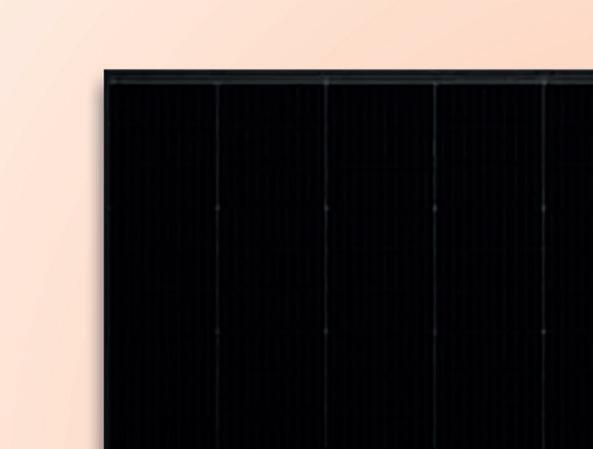

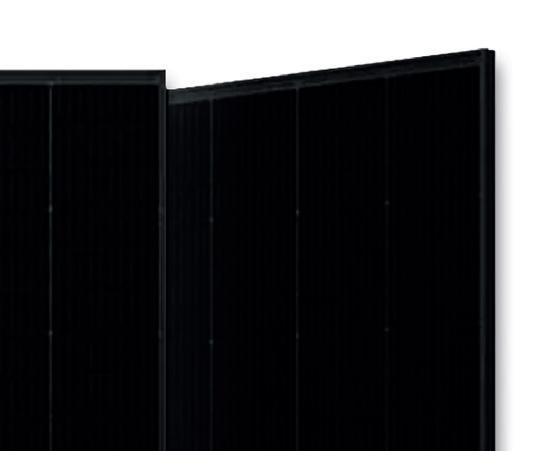

G10 Black Series Solarmodule

HJT3.0 Technologie

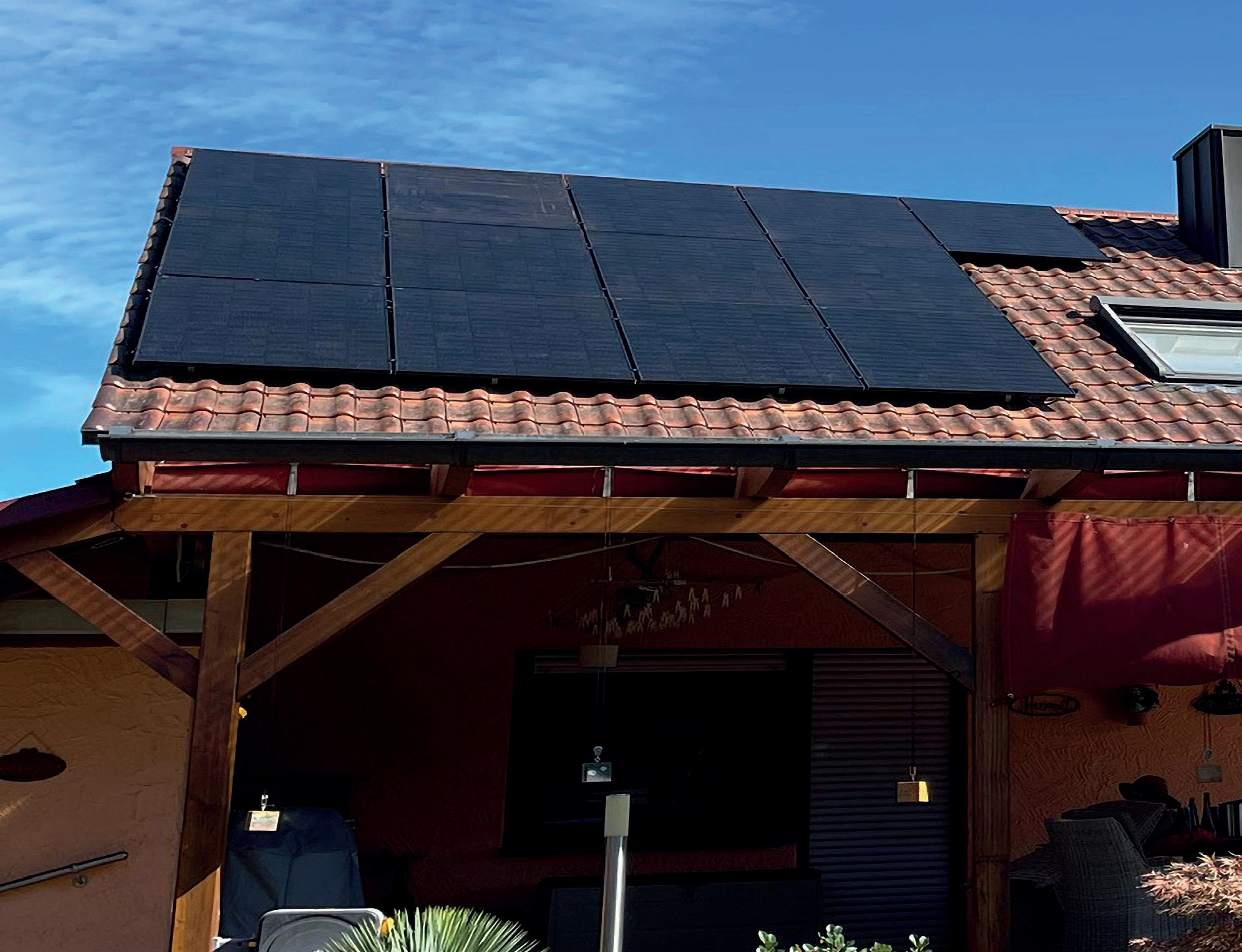

ÄSTHETIK IN FULL BLACK: EIN STATEMENT IN JEDEM UMFELD

Die Full Black-Farbe der COPPEN Solarmodule bringt elegantes Design in jede Umgebung. Ideal für moderne Wohnhäuser und Geschäftsgebäude, betont die tief schwarze Farbe Stilbewusstsein und architektonische Innovation.

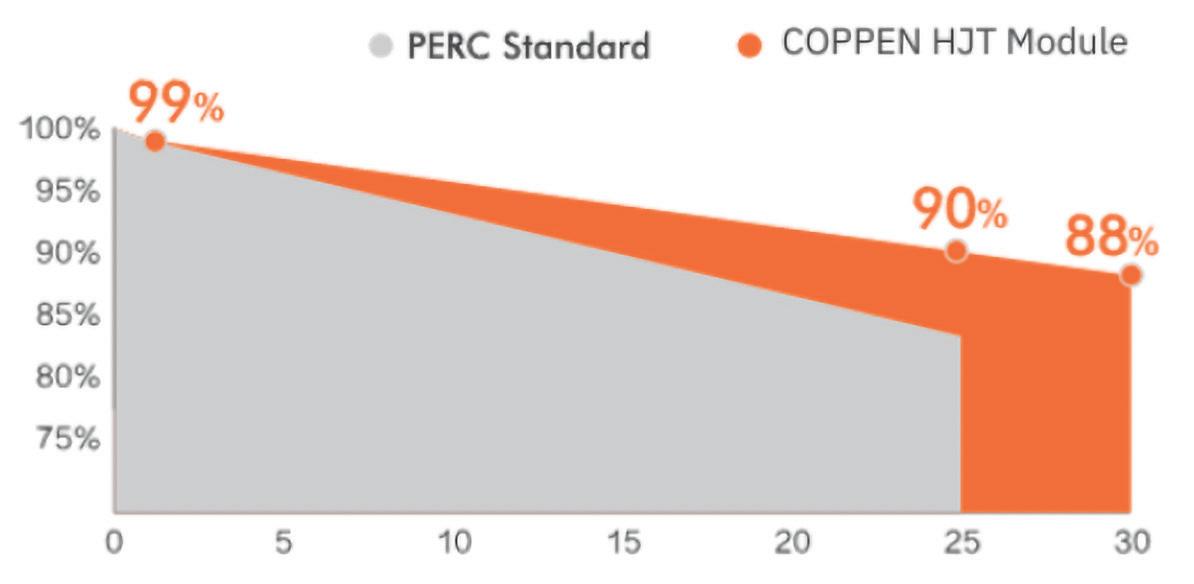

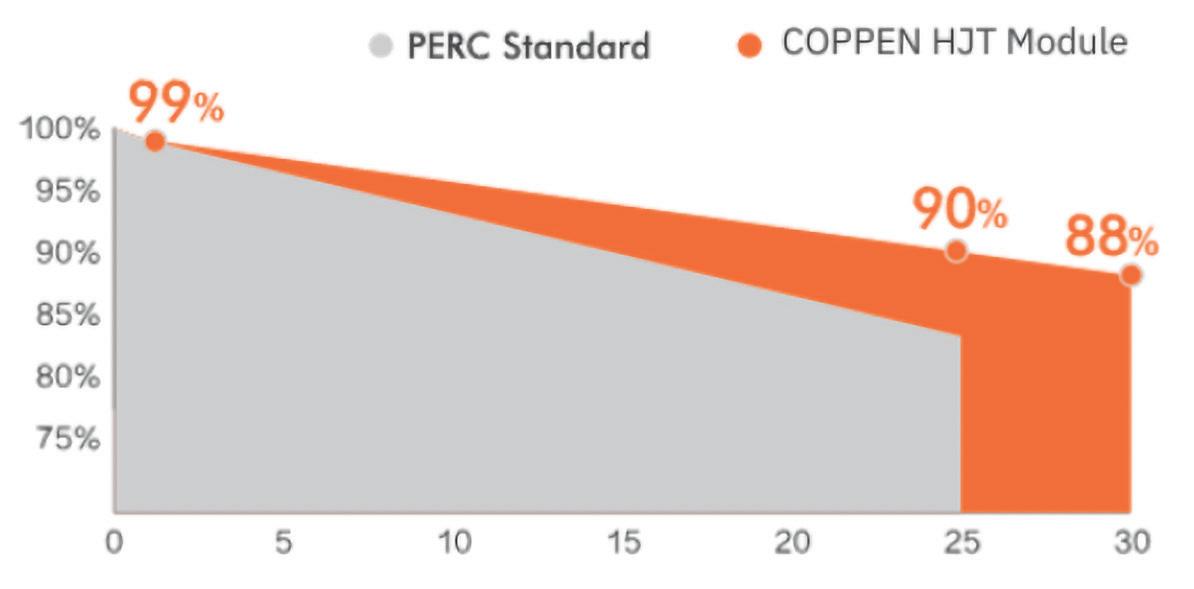

25 Jahre Produktgarantie 30 Jahre Leistungsgarantie

INNOVATION TRIFFT EFFIZIENZ

Entdecken Sie die Zukunft der Solartechnologie mit COPPEN´s HJT Modul SP450-54H. Unsere fortschrittlichen Solarpaneele sind das Ergebnis jahrelanger Forschung und Entwicklung und stehen für Effizienz, Zuverlässigkeit und Nachhaltigkeit. Mit der innovativen HJT-Technologie, die auf einem ultra-dünnen, beidseitigen Siliziumdesign basiert, sorgt unser Modul SP45054H für eine außergewöhnliche Leistung, selbst im immer wärmer werdenden Deutschland.

Maximale Effizienz: bis zu 28% (Vorderseite + Rückseite)

G10 HJT3.0: SOLARMODULE - LEISTUNG & VERTRAUEN

Die HJT3.0 Solarmodule nutzen fortgeschrittene Technologien, darunter einen Getter-Prozess und beidseitig beschichtetes, ultra-dünnes Silizium, um die Leistungsfähigkeit der Solarzellen zu maximieren. Durch das Design, das den neuesten Erkenntnissen folgt, wird die Energieausbeute jeder Zelle um ein Prozent gesteigert. Zusätzlich verbessert die SMBB-Technologie mit Halbzellen die Gesamteffizienz der Module. Perfekt für den Einsatz in Deutschland, Österreich & der Schweiz.

HJT3.O

SOLARMODULE: EFFIZIENZ UND ZUVERLÄSSIGKEIT

COPPEN HJT3.0 Solarmodule bieten eine außergewöhnlich verbesserte Effizienz durch ihre hochmoderne Technologie, die eine überdurchschnittliche Energieausbeute selbst in anspruchsvollsten Umgebungen sicherstellt. Unsere Kunden profitieren von einer soliden Leistungsgarantie von 30 Jahren sowie einer umfassenden Produktgarantie von 25 Jahren, die das Vertrauen in die Langlebigkeit und Zuverlässigkeit unserer Photovoltaik-Module untermauert.

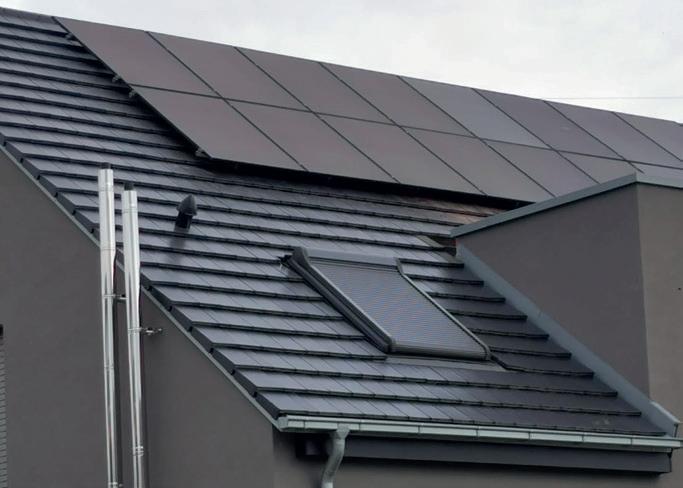

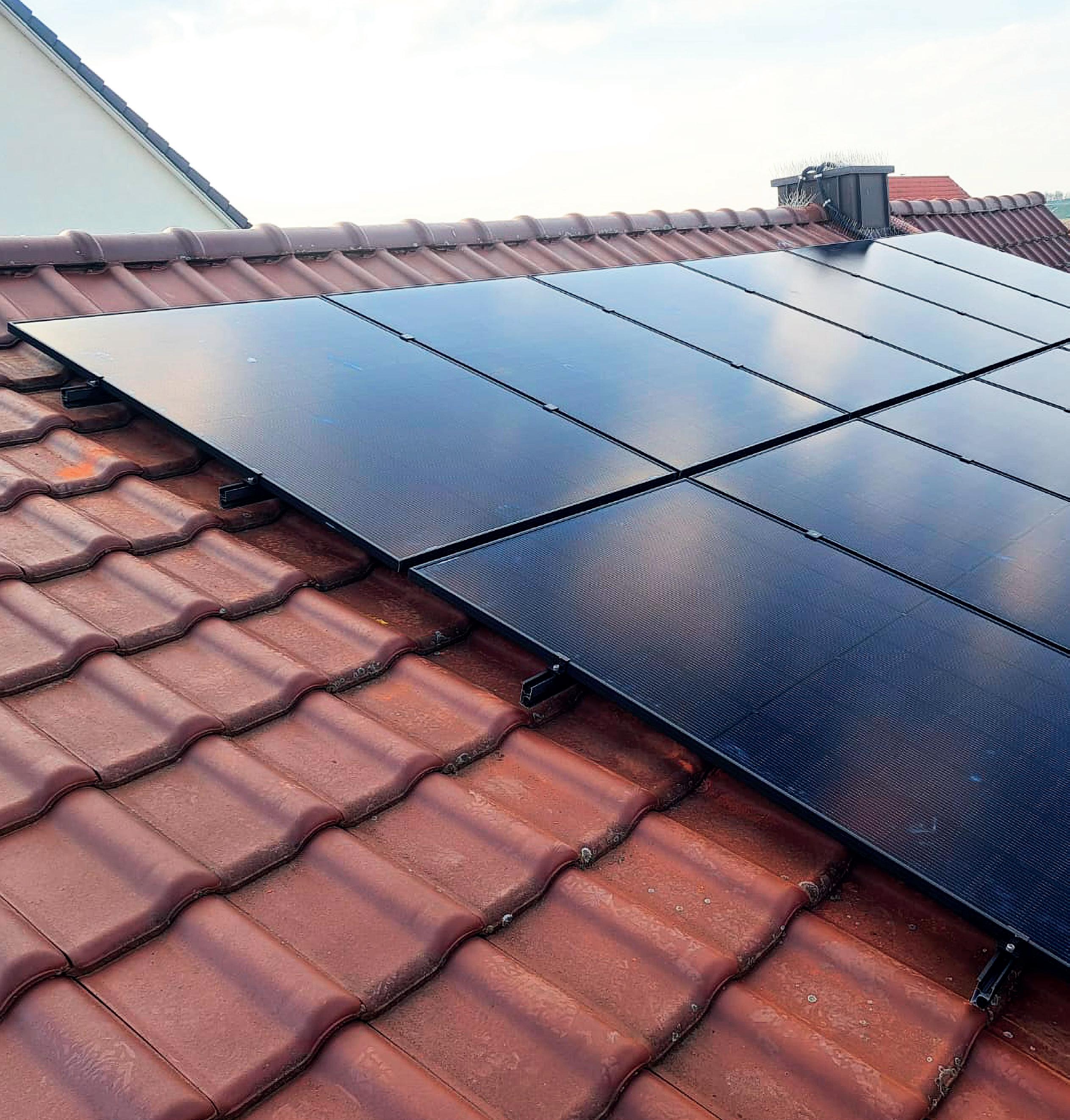

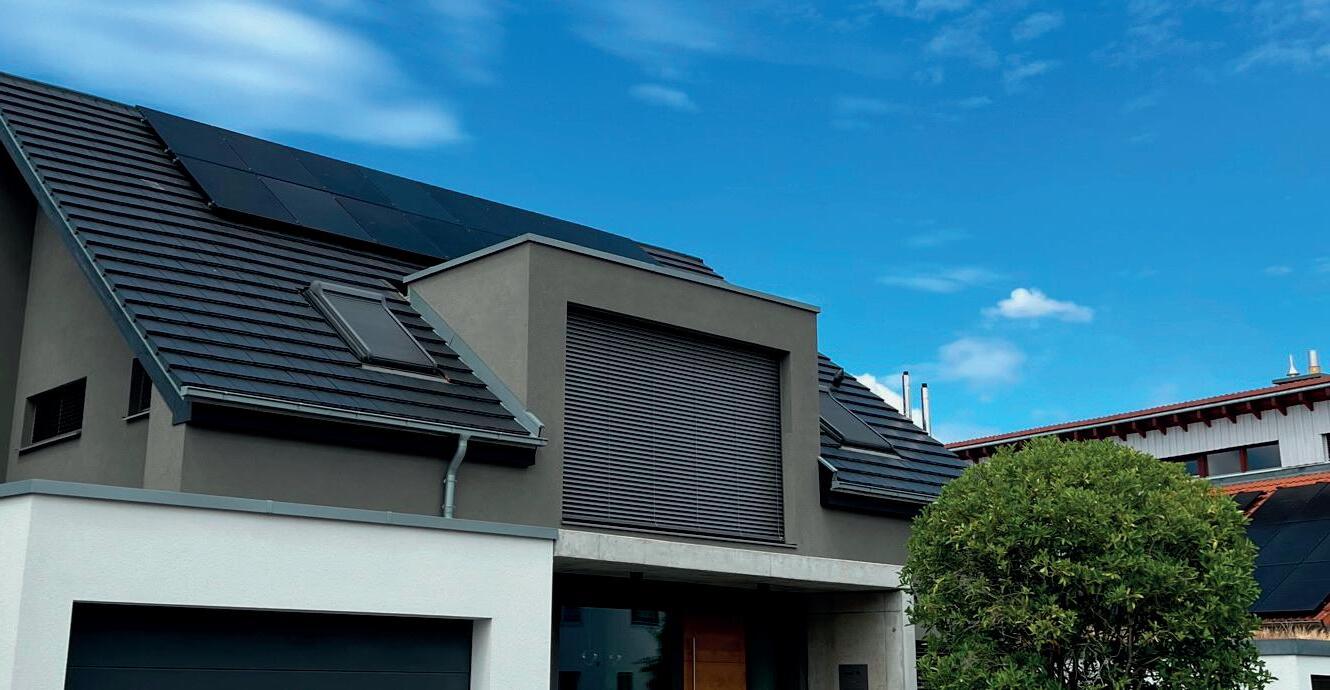

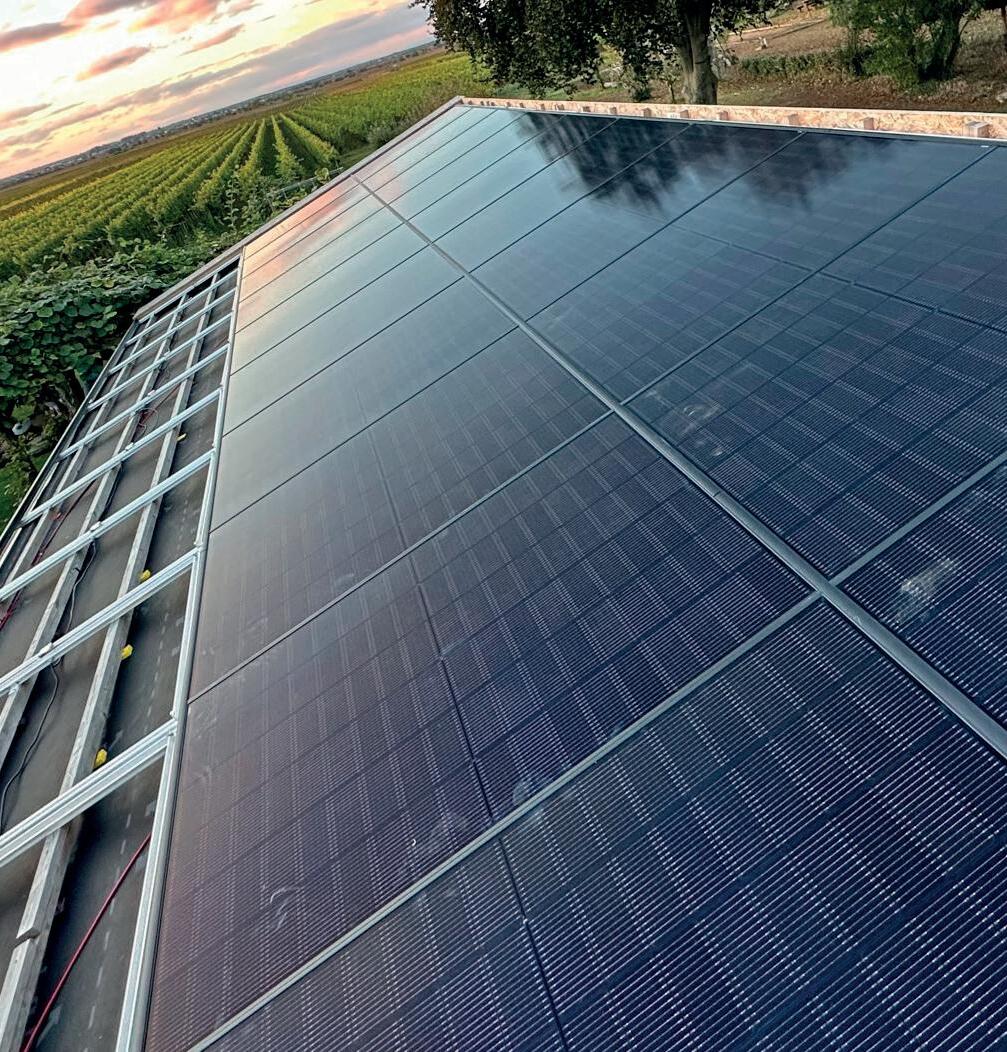

INTEGRATION IN JEDES DACHDESIGN

Die COPPEN Module bieten durch ihr Full Black-Design eine ästhetische Lösung, die in jedes Dach integrierbar ist. Ob als Teil eines neuen architektonischen Entwurfs oder als Nachrüstung – die Module fügen sich harmonisch in das Gesamtbild ein und steigern den visuellen Wert Ihrer Immobilie.

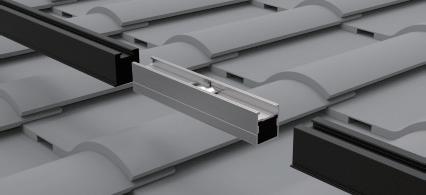

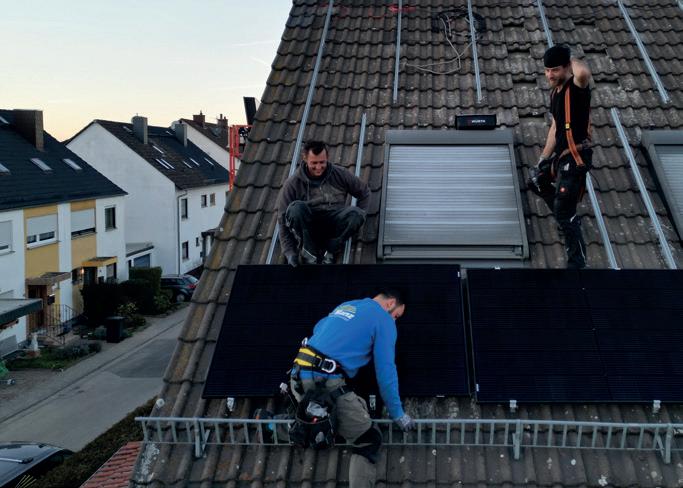

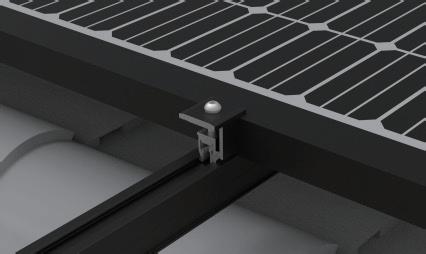

INSTALLATION UND WARTUNG

Durch das leichte Gewicht und das modulare Design sind die COPPEN HJT3.0 Module einfach zu installieren. Zudem sind sie dank ihrer robusten Bauweise und der hochwertigen Materialien äußerst wartungsarm, was zu niedrigeren Gesamtbetriebskosten führt.

NACHHALTIGKEIT UND WIRTSCHAFTLICHKEIT

COPPEN Solarmodule stehen nicht nur für technologische Innovation, sondern auch für ökologische und ökonomische Nachhaltigkeit. Sie bieten eine energieeffiziente Lösung, die sich nicht nur positiv auf die Umwelt, sondern auch auf Ihre Energiebilanz auswirkt.

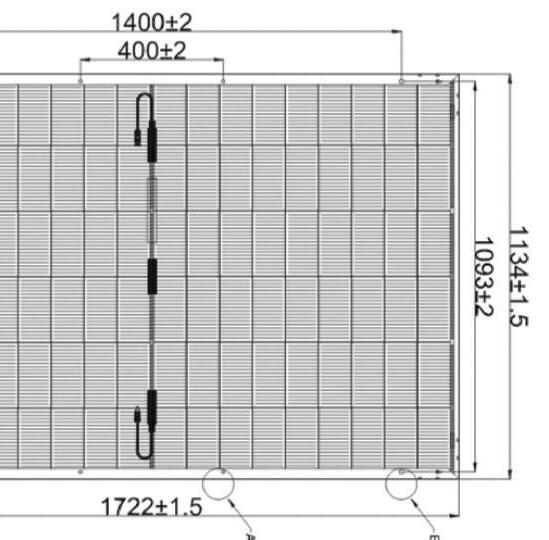

DATENBLATT

G10 BLACK SERIES

440 HW HJT BIFACIAL MODULE

Die HJT3.0 Photovoltaik-Module kombinieren Getter-Prozess und doppelseitiges ultra-dünnes Silizium für optimierte Zelleneffizienz, besonders wirkungsvoll in heißen Klimazonen. Ihr innovatives Design erhöht die Leistungsfähigkeit jeder Zelle um 1%, während die SMBB-Technologie mit Half-Cut-Zellen die Effizienz steigert. Unsere Module zeichnen sich durch bis zu 95% Bifazialität aus, wodurch sie von beiden Seiten Energie generieren. Ihre Langlebigkeit wird durch eine PIB-basierte Dichtung gewährleistet. Mit herausragenden Garantien sind sie ideal für Wohngebäude, wo sie langfristige, effiziente Energielösungen bietet.

Produkthighlights

TESTSIEGER

25 Jahre

30 Jahre

Produktgarantie Leistungsgarantie

• HJTJ.O Technologie: Kombination aus Getter-Prozess und doppelseitigem uc-Si für maximale Zelleneffizienz und Modulleistung.

• Temperaturkoeffizient Pmax: -0.26%/°C, sorgt für stabilere Leistungsgenerierung, besonders in heißen Klimazonen.

• Kleines Fasen-Design: Erhöht die Energieerzeugungsfläche jeder Solarzelle um 1%, steigert die Zellenleistung.

• SMBB mit Half-Cut-Technologie: Reduziert die Stromübertragungsdistanz, minimiert Widerstandsverluste, verbessert Zelleneffizienz.

• Bifazialität: Bis zu 95%, natürliche symmetrische Struktur für zusätzlichen Energieertrag von der Rückseite. PIS-basierte Dichtung: Bietet starke Wasserresistenz und Luftundurchlässigkeit, verlängert die Lebensdauer des Moduls.

• Zuverlässigkeit: Branchenführende Produkt- und Leistungsgarantie für konstant herausragende Modulleistung.

• Anwendungsbereich: Ideal für Wohngebäudedächer, bietet hohe Effizienz und Langlebigkeit.

DATENBLATT

Merkmale COP-PS2311-210L

Maximale Leistung (Pmax) 440W

Modul-Effizienz Front

Optimaler Betriebsstrom (Imp) 12,53A

Leerlaufspannung (Voc) 41,91V

Kurzschlussstrom (Isc) 13,05A

Betriebstemperaturbereich -40°C - +85°C

Maximale Systemspannung DC 1500V (IEC)

Maximale Sicherung 25A

Leistungstoleranz 0±5W

Bifazialität 90% ±5W

BSTC Maximale Leistung 490W

BSTC Maximale Effizienz bis zu 28%

BSTC Optimale Betriebsspannung (VmP) 35,12V

BSTC Optimaler Betriebsstrom (imP) 13,96A

BSTC Leerlaufspannung (VOC) 41,91V

BSTC Kurzschlussstrom 14,53A

Zelltyp HJT Mono 182 x 91,75mm

Zellenanordnung 108 (6x18)

Modulabmessung 1722 x 1134 x 30mm

Gewicht 22kg

Anschlussdose IP68

Ausgangskabel 4mm2, 1200mm Länge

Steckertyp MC4 Original

Rahmen Anodisiertes Aluminium (schwarz)

Frontbelastung

Rückbelastung

5400 Pa

2400 Ps

Glasdicke Doppelglas, 2,0mm/1,6mm

Merkmale Spezifikation

Nominal Operating Cell Temp (NOCT) 44°C ±2°C

Temperaturkoeffizient von Max -0,26%/°C

Temperaturkoeffizient von Voc -0,24%/°C

Temperaturkoeffizient von Isc 0,04%/°C

Sicherheitsklasse Klasse II

Produktgarantie 25 Jahre

Leistungsgarantie 30 Jahre

HJT-Module, kurz für Heterojunction Technology, sind eine fortschrittliche Art von Photovoltaik-Modulen. Sie kombinieren die Vorteile von kristallinem Silizium und Dünnschicht-Solarzellen. In HJT-Modulen wird eine Schicht aus amorphem Silizium auf beiden Seiten eines kristallinen Silizium-Wafers aufgebracht. Diese Struktur verbessert die Effizienz der Lichtabsorption und minimiert elektrische Verluste.

Die besonderen Merkmale Ihrer HJT-Module sind:

1. Erhöhte Effizienz: Durch die Kombination von kristallinem und amorphem Silizium erreichen diese Module höhere Effizienzraten im Vergleich zu herkömmlichen Solarzellen.

2. Temperaturkoeffizient: Unsere Module haben einen geringen Temperaturkoeffizienten, was bedeutet, dass sie auch bei steigenden Temperaturen eine relativ stabile Leistung beibehalten.

3. Bifazialität: Die Module können Licht von beiden Seiten aufnehmen, was den Energieertrag erhöht.

4. Langlebigkeit und Zuverlässigkeit: Durch fortschrittliche Materialien und Bauweisen sind unsere HJT-Module widerstandsfähiger gegen Umwelteinflüsse und haben eine längere Lebensdauer.

Diese Kombination aus hoher Effizienz, Stabilität bei verschiedenen Temperaturen und Langlebigkeit macht unsere HJT-Module zu einer attraktiven Lösung für eine Vielzahl von Anwendungen, von Wohngebäuden bis hin zu industriellen Solaranlagen.

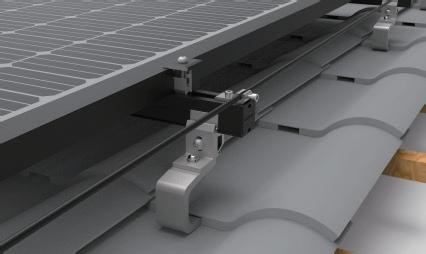

CONSTRUCT Unterkonstruktion

Satteldach

Schienen und Haken in Schwarz eloxiert.

LEISTUNGSSTARK, STABIL UND FLEXIBEL

Steigern Sie den ästhetischen Wert Ihrer Immobilie mit unserem eleganten Montagesystem für Solarpaneele. Gefertigt aus dem hochstabilen Aluminium AL6005-T5, vereint dieses System robuste Langlebigkeit mit modernem Design. Es ist speziell entwickelt, um extremen Witterungsbedingungen wie starken Windlasten und Schneelasten standzuhalten, was eine dauerhafte und zuverlässige Leistung garantiert. Dank der variablen Montageausrichtung von 5° bis 50° passt sich unser System perfekt an jedes Dach an und maximiert so nicht nur die Energieausbeute Ihrer Solarmodule, sondern auch die visuelle Harmonie Ihres Zuhauses.

Hohe Belastbarkeit, ob Wind oder Schnee. Stabilität steht an erster Stelle.

Komponenten, die für verschiedene Dachtypen geeignet sind

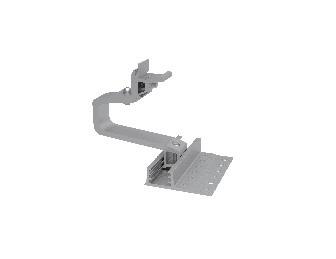

verstellbare Dachhaken zum Ausgleich von unebenen Dächern

KOMPONENTEN

IM ÜBERBLICK

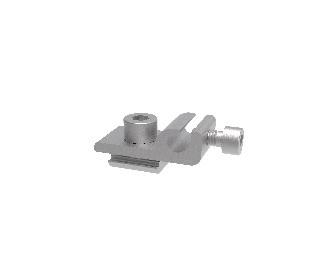

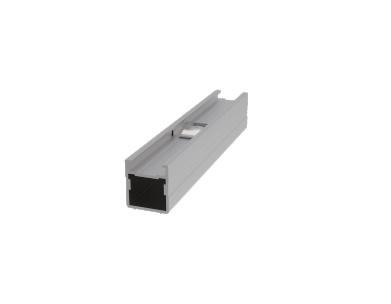

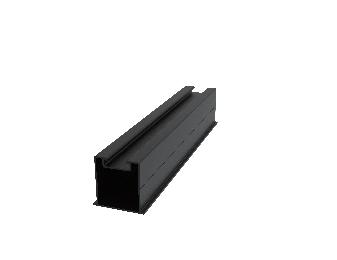

Schienen Schienenverbinder

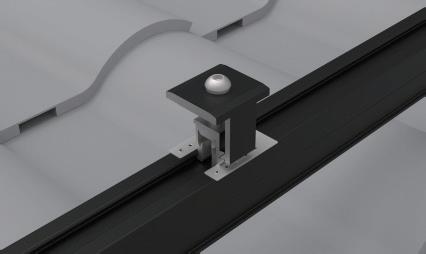

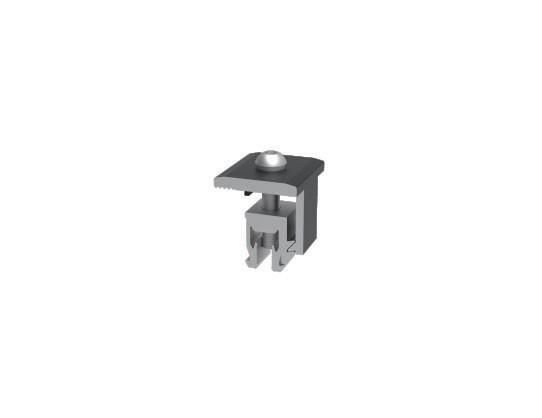

UniversalKlemme

Erdungsklemme

Aluminium Haken

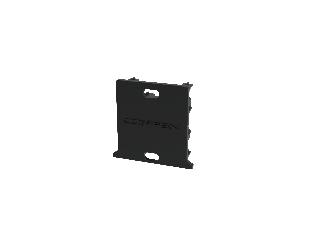

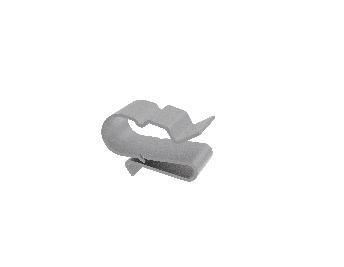

Kabelklemme Endkappe

Erdungslasche

Jedes Element unseres Montagesystems ist darauf ausgelegt, die Installation und Wartung von Solaranlagen so einfach und effizient wie möglich zu gestalten. Von robusten Schienen und flexiblen Klemmen bis hin zu speziellen Erdungs- und Endkappen gewährleisten unsere Komponenten eine sichere und langfristige Befestigung Ihrer Solarpaneele.

Technische Spezifikation

Montagewinkel 5°-50°

Windlast

0~0.5kN/m² oder -1.2kN/m²

Schneelast 0~1.6kN/m²

Paneelausrichtung

Quer- oder Hochformat

Designstandard AS/NZS 1170, DIN 1055, JIS C 8955: 2017 IBC 2009, EN 1991-1, Kalifornischer Bauvorschriftencode CBC 2010

Material des Gestells

AL6005-T5

Material der Befestiger SUS304 oder 10B21

Oberflächenbehandlung

AL6005-T5: AA10µm

Farbe Schienen & Klemmen: schwarz - Haken: silber

Schutzfunktionen

Über- und Unterspannungsschutz, Not-Stop, Auslaufschutz, Erdungsschutz, Überstrom-Schutz, CP Signalkurzschlussschutz, Temperaturschutz, Blitzschutz, Contactor Adhesion Protection
