Descubre la diferencia: El Factor FX

from ABCS Magazine

by Crystal Rosas

JCI ayudando en sus bases de diseño

Facility Explorer® y sus mejoras en los sistemas de automatización, ahorro y eficiencia

Con mejoras completamente nuevas, Facility

Explorer® es un sistema de automatización de edificios que cambia el juego y ofrece una capacidad y escalabilidad excepcionales. ¿Cómo logra esto? La ingeniería líder en su categoría de Johnson Controls es el Factor FX, combinado con controladores de equipos de próxima generación y topologías de red líderes en la industria, FX ofrece una eficiencia inigualable desde la oferta hasta la instalación y la operación.

DESCUBRE EL FACTOR FX

• Múltiples protocolos de comunicación • Fácil programación y puesta en marcha • Intercambio de datos sin interrupciones en toda la red • Acceso remoto a través de smartphones, tablets o laptops • Interfaz gráfica de usuario fácil de usar

EL FX-80

Es un controlador basado en la web de la familia de productos Facility Explorer®.

Cada controlador incluye una interfaz de usuario del sistema gráfico con un perfil web HTML5; una herramienta de configuración a la que puede acceder con el navegador web y una seguridad sólida.

Con Facility Explorer®, puede crear un sistema de automatización de edificios tan simple o sofisticado como lo necesite.

ALTO RENDIMIENTO, SIN ALTO MANTENIMIENTO

Vea más y haga más a través de una interfaz de usuario completamente amigable. Los controladores de supervisión de Facility Explorer® proporcionan supervisión y control escalable en todo el sistema para mejorar la comodidad de los ocupantes, reducir el consumo de energía y optimizar la eficiencia operativa. Usted también contará con herramientas de ingeniería diseñadas para reducir el tiempo de instalación y ahorrar mano de obra. Una familia de controladores de campo con diversas funciones integradas para monitorear diferentes equipos HVAC o presentes en el edificio.

ELIGE BIEN, ELIGE EL FACTOR X

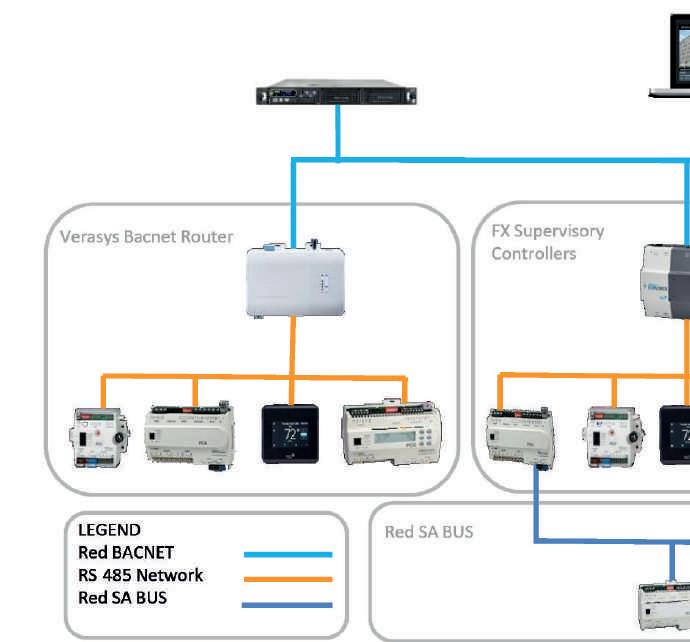

LA FAMILIA DE CONTROLADORES SUPERVISORES FX Facility Explorer® es la opción más fácil para la automatización de edificios. El controlador supervisor FX80 de FX, es el más potente en la actualidad ofrece una solución asequible y escalable para manejar trabajos de cualquier tamaño y complejidad.

UN SOLO TAMAÑO PARA TODOS

El diseño del hardware del controlador de supervisión FX80 es modular y escalable, permitiendo a los usuarios seleccionar el conjunto de funciones más apropiados para sus aplicaciones. Su poder de procesamiento robusto y gran cantidad de memoria disponible le permite manejar trabajos de cualquier tamaño. Las opciones de licencia de dispositivos y puntos permiten a los usuarios seleccionar el dispositivo y la capacidad puntual más apropiada para el tamaño de sus instalaciones. Y, en muchos casos, las expansiones futuras no requieren la sustitución del hardware, ayudando a los usuarios a sacar el máximo provecho de sus sistemas actuales. El controlador también admite múltiples interfaces de comunicación integradas y opcionales, lo que permite el acceso remoto y la facilidad de integración con muchos tipos de controladores de campo. El controlador supervisor FX80 viene con dos puertos Ethernet integrados, dos puertos RS-485 integrados con resistencia de fin de línea. Los usuarios pueden conectar módulos opcionales de comunicaciones según sea necesario.

INSTALACIÓN RÁPIDA Y FÁCIL El controlador supervisor FX80 es un controlador de montaje en riel DIN, compacto y con capacidad para puntos de entrada y salida externos y remotos. Es pequeño y su diseño compacto proporciona facilidad en la instalación - no

se necesitan herramientas y no se requiere la eliminación de la cubierta. La herramienta de configuración integrada elimina la necesidad de software de configuración propietario o de escritorio - un navegador web es todo lo que se necesita para la configuración básica y la supervisión.

CONTROLADORES DE CAMPO: TOTALMENTE PROGRAMABLES O CONFIGURABLES • Asistente de selección de sistema:

Se conecta con una biblioteca completa de aplicaciones (como unidades terminales o plantas centrales de agua fría) y genera automáticamente la lógica de control para ese equipo • Asistente de lazos de control:

Crea automáticamente lazos de control de tipo PID adicionales para las distintas aplicaciones que tenga cargadas cada controlador • Condicionamiento de lógica:

Simulación en vivo de la programación realizada a través del programa de configuración de controladores (CCT).

También se admite la creación de lógicas completamente personalizables • Prueba de flujo de caja VAV:

Esta utilidad verifica la calidad de la instalación mecánica de múltiples cajas VAV a la vez al probar las cajas a través de una serie de pasos abiertos / cerrados, tomando mediciones de flujo en cada paso, analizando los datos e identificando potenciales problemas • Carga de controladores de forma simultánea:

Permite la carga, descarga y actualización de diferentes programas de control en múltiples controladores, ahorrando una inversión de tiempo para los técnicos e ingenieros de campo • Control adaptativo continuo (PRAC+):

Monitorea y ajusta los parámetros del lazo PID en función de las condiciones presentes y pasadas. También puede acomodar de forma experta cargas no medidas o alterar el proceso y ajustar automáticamente los cambios estacionales y de puntos configurados • Control peer to peer:

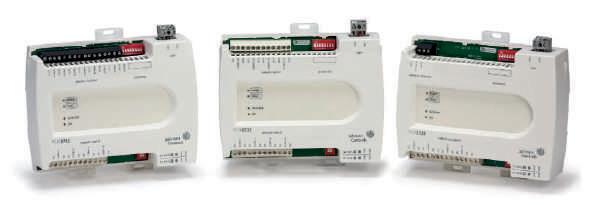

CONTROLADORES DE CAMPO PC

FX-PCG

Estos controladores ejecutan aplicaciones prediseñadas y programadas por el usuario y proporcionan las entradas y salidas necesarias para monitorear y controlar una amplia variedad de equipos HVAC.

FX-PCV

Los controladores de la serie FX-PCV, son controladores digitales programables adaptados para aplicaciones VAV que se pueden cambiar entre los protocolos de comunicaciones MS / TP y N2.

Permite que los controladores puedan leer cualquier dispositivo con comunicación BACnet ms/ TP, tomar información de estos e implementarlos dentro de la lógica de control

Controladores de aplicaciones avanzadas (FX-PCA) Los controladores de la línea PCA de Facility Explorer®, incluyen un gran procesador y además gran capacidad de almacenamiento de programas lógicos de control, convirtiéndolo en el controlador ideal para el control de aplicaciones avanzadas.

Controladores de aplicaciones básicas (FX-PCG) Los controladores de la línea PCG de Facility Explorer®, incluyen una capacidad de procesamiento y memoria capaces de controlar aplicaciones básicas o equipos terminales, proporcionando una solución técnica avanzada a un menor precio.

Controladores de aplicaciones complejas (Serie F4) Los controladores de la línea F4 de Facility Explorer®, incluyen al controlador de aplicaciones avanzadas (CGM) y al controlador de cajas de volumen variable (CVM). Estos controladores poseen mejoras en la memoria flash, RAM y procesador, para lograr controlar sistemas avanzados y complejos.

Controladores programables para cajas VAV FX-PCV Los controladores FX-PCV Facility Explorer®, además de ofrecer todas

NUEVA GENERACIÓN F4 Y MODULOS DE EXPANSIÓN

F4-CGM

Los controladores de equipos de la serie F4-CGM incluyen un reloj integral en tiempo real, que permite a los controladores monitorear y controlar horarios, calendarios y tendencias, y operar durante períodos prolongados de tiempo como controladores independientes cuando están fuera de línea desde la red del sistema Facility Explorer®.

F4-CVM FX-PCX Family

las características de un controlador programable también incluyen actuador incorporado, para montaje y control directo de unidades tipo VAV , dampers o válvulas.

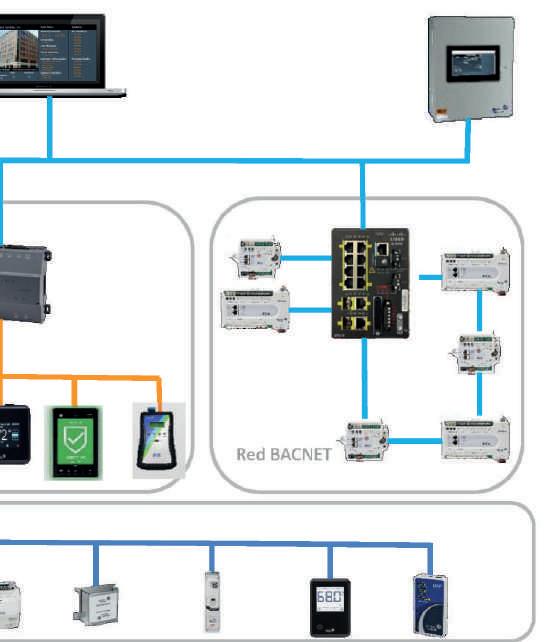

Controladores BACnet IP Los controladores BACnet/IP de Facility Explorer®, incluyen al controlador de aplicaciones avanzadas (PCA) y al controlador de cajas de volumen variable (PCV), permitiendo agregar flexibilidad al Sistema BMS a través de la integración directa por red ethernet.

Controladores termostáticos TEC3000 Controladores TEC3000 Johnson Controls®, con pantalla touch a color de 4.3”, con sus tres diferentes versiones son capaces de controlar equipos Fancoils, unidades tipo Paquete o pequeñas unidades Manejadoras de aire (AHU) sin realizar programación de por medio. El controlador TEC3000 incluye todas las características avanzadas de control desarrolladas por Johnson Controls para controlar equipos con la mayor eficiencia posible y de una forma segura.

Módulos de entradas y salidas Compatibles con todos los controladores de la línea PCA, PCG, PCV, controladores IP y controladores de la serie F4. Las expansiones de entrada y salida permiten ampliar los puntos físicos del controlador para poder incluir más sensores o incluso, para poder controlar más puntos digitales o analógicos del sistema.

Sensores con comunicación (Serie NS8000) Los sensores de red Serie NS proporcionan capacidades de detección de red a los controladores principales de la serie FXPC. Existen varios modelos de sensores NS disponibles para medir: Temperatura, humedad, dióxido de carbono y detección de ocupación. Estos datos del sensor se transmiten al controlador FX-PC a través de su bus de actuador de sensor (SA), que libera las entradas incorporadas del controlador para otros usos. Los sensores NS están disponibles en varios estilos para diferentes requisitos de montaje. Los sensores NS montables en ducto cuentan con sondas para detectar la descarga o para suministrar la temperatura del aire. Los sensores de sala NS montados en la pared están alojados en atractivos recintos que se mezclan con la decoración de los edificios comerciales de la actualidad. Los sensores de zona también cuentan con controles a bordo opcionales para permitir a los ocupantes ajustar sus demandas de confort, y también cuentan con un puerto de comunicación para que los técnicos de servicio accedan convenientemente a los controladores FX-PC.
