Page 1

Tvättställ


da g

mi ljĂś

je

ar

rv

tta

er lä

Un d

Of fe nt lig

el le rp riv at a

he m


INNEHÅLL CONSTELLA - PÅ MÄNSKLIG NIVÅ!

4

CONSTELLA TVÄTTSTÄLL - EASY OCH HANDY

6

EASY- ELEKTRISKT HÖJ- OCH SÄNKBARA TVÄTTSTÄLL EASY 848H EASY 847L

8 10 18

HANDY - MANUELLT HÖJ- OCH SÄNKBARA TVÄTTSTÄLL HANDY 476H HANDY 478L HANDY 479L

26 28 36 44

TVÄTTSTÄLL, BLANDARE OCH TILLBEHÖR INSTALLATIONER

52 62


48 19 ce sin På mänsklig nivå! På Constella arbetar vi med teknisk inredning för skola, vård och omsorg utifrån en ergonomisk och tillgänglighetsaspekt. Och det har vi gjort länge. Redan på 60-talet började vi med sjukvårdsrelaterad teknik och ganska snabbt såg vi behovet av att hitta ergonomiska lösningar inom en rad områden. I vårt utvecklingsarbete jobbar vi nära såväl brukare som arbetsterapeuter, företagshälsovård och arkitekter för att ta tillvara på alla aspekter. Bland våra produkter finns marknadens bredaste sortiment av höj- och sänkbara skötbord, lyftare för tvättställ och köksinredning, fristående höj- och sänkbara bord samt bänkar för butiker, storkök, skolor med flera. Kundanpassning är viktigt och vi hjälper dig gärna att hitta den lösning som passar dig. Och skulle den mot förmodan inte redan finnas, så skapar vi den.

4


Constella tvättställ Stående, sittande, kort eller lång, rätt höjd på tvättstället underlättar för oss alla. Tvättställ med motordriven inställning är lika praktiskt för barn som för vuxna i miljöer där fler personer använder tvättstället. Exempel kan vara gruppboende, sjukhus, skola, förskola och privata hem. Constella har flera teknikval som gör att vardagens bestyr går lite lättare.

5


6


Sid 8

EASY - Elektriskt höj- och sänkbara tvättställ •

Enkel och bekväm höjdjustering

Användaren kan själv justera höjden

Välj mellan flera modeller, ergonomiskt utformade tvättställ

Sid 26

HANDY - Manuellt höj- och sänkbara tvättställ •

Till offentlig miljö eller andra platser där höjden inte behöver justeras dagligen.

Välj mellan flera modeller, ergonomiskt utformade tvättställ

Sid 52

Tvättställ, blandare och tillbehör •

Funktionella tvättställ med god ergonomi

Blandare med förlängd spak

Flexibla slangar och säkerhetssystem

7


Produktöversikt EASY - Elektriskt höj- och sänkbara tvättställ

Sid. 10

EASY 848H • Bredd 62 cm

• Fritt utrymme under enheten för VVS-anslutningar

• Integrerad säkerhetsbrytare

• Lättanvänd handkontroll

• Spegel och belysning följer med i höjdjusteringen

8


Sid. 18

EASY 847L - låg enhet • Bredd 65 cm

• VVS-anslutningar döljs elegant i lyftenheten

• Integrerad säkerhetsbrytare

• Lättanvänd handkontroll

• Låg enhet (monteras under väggmonterad spegel/skåp)

9

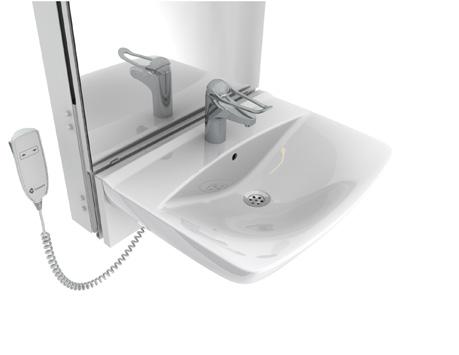

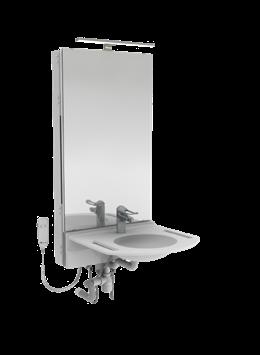

EASY 848H Elektriskt höj- och sänkbar tvättställsmodul med spegel och belysning

10


848.11.05

Sid 12

• Totaldjup 60,0 cm • Kompakt tvättställ för barn eller trånga utrymmen

848.01.05

Sid 13

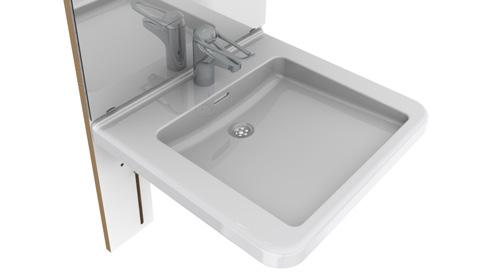

• Totaldjup 64,6 cm • Rullstolsanpassat tvättställ med grund bassäng och insvängd framkant

848.03.05

Sid 14

• Totaldjup 70,6 cm • Rullstolsanpassat tvättställ med grund bassäng, insvängd framkant och greppvänlig kant

848.10.05

Sid 15

• Totaldjup 70,6 cm • Rullstolsanpassat tvättställ med grund bassäng, bra avställningsytor och greppvänlig kant

848.15.05

Sid 16

• Totaldjup 70,6 cm • Rullstolsanpassat tvättställ med grund bassäng och integrerade stödhandtag

11


Elektriskt höj- och sänkbar tvättställsmodul

EASY 848.11.05 Funktioner och fördelar • Benutrymme under tvättställ, 600 mm • Avstånd till blandarspak, 225 mm • Kompakt tvättställ för barn eller trånga utrymmen

Standardutrustning - Tvättställ (425.011) - Blandare (425.105) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare

Specifikationer Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning tvättställ Manövrering Bredd Montering Höjdinställning Hastighet Lyftkraft Elanslutning Belysning Art.nr

Benämning

848.11.05

EASY 848.11.05 - Inkl. ettgreppsblandare med 150 mm spak

Kapslingsklass Säkerhet Materialspecifikation

Elektriskt steglöst ställbar tvättställsmodul med spegel och belysning 600 mm 150 mm spak. Avstånd till blandarspak 225 mm 600 mm Porslinstvättställ 600x445 mm, inkl. bräddavlopp och bottenventil med propp 50 kg Sladdansluten handkontroll med upphängningskrok, IP65 620 mm Väggmonterad 250 mm 18 mm/sek. 100 kg Stickpropp till 230 V, max 1,5A Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V IPX4 Säkerhetsbrytare stoppar sänkningen av tvättstället om det kommer i kontakt med brukarens ben Ryggskiva: Vit melaminbelagd spånskiva W899 med 2 mm ABS list runt om Montageplåt tvättställ: Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Säkerhetsbrytare och övriga plåtdetaljer: Pulverlackerat stålplåt Flexibla vattenslangar och avloppsslang med vattenlås

425-011 VVS anslutningar

(mm)

1200

249

12

225

600

640 - 890

450

1703 - 1953

433

1000

620


Elektriskt höj- och sänkbar tvättställsmodul

EASY 848.01.05 Funktioner och fördelar • Benutrymme under tvättställ, 646 mm • Avstånd till blandarspak, 265 mm • Rullstolsanpassat tvättställ med grund bassäng och insvängd framkant

Standardutrustning - Tvättställ (425.001) - Blandare (425.105) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare

Specifikationer Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning tvättställ Manövrering Bredd Montering Höjdinställning Hastighet Lyftkraft Elanslutning Belysning Art.nr

Benämning

848.01.05

EASY 848.01.05 - Inkl. ettgreppsblandare med 150 mm spak

Kapslingsklass Säkerhet Materialspecifikation

425-010

VVS anslutningar

Sladdansluten handkontroll med upphängningskrok, IP65 620 mm Väggmonterad 250 mm 18 mm/sek. 100 kg Stickpropp till 230 V, max 1,5A Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V IPX4 Säkerhetsbrytare stoppar sänkningen av tvättstället om det kommer i kontakt med brukarens ben Ryggskiva: Vit melaminbelagd spånskiva W899 med 2 mm ABS list runt om Montageplåt tvättställ: Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Säkerhetsbrytare och övriga plåtdetaljer: Pulverlackerat stålplåt Flexibla vattenslangar och avloppsslang med vattenlås

425-001

433-01

706

635 - 885

1200

330

248

450

1000 1694 - 1944

1200 450

1000 1694 - 1944

(mm) 620

248

620

265

646

625 - 875

433-10

Elektriskt steglöst ställbar tvättställsmodul med spegel och belysning 646 mm 150 mm spak. Avstånd till blandarspak 265 mm 646 mm Porslinstvättställ 600x490 mm, inkl. bräddavlopp och bottenventil med propp 50 kg

13


Elektriskt höj- och sänkbar tvättställsmodul

EASY 848.03.05 Funktioner och fördelar • Benutrymme under tvättställ, 706 mm • Avstånd till blandarspak, 324 mm • Rullstolsanpassat tvättställ med grund bassäng, insvängd framkant och greppvänlig kant

Standardutrustning - Tvättställ (425.003) - Blandare (425.105) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare

Specifikationer Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning tvättställ Manövrering Bredd Montering Höjdinställning Hastighet Lyftkraft Elanslutning Belysning Benämning

848.03.05

EASY 848.03.05 - Inkl. ettgreppsblandare med 150 mm spak

Kapslingsklass Säkerhet Materialspecifikation

425-011

VVS anslutningar

433-11

425-003

433-03

(mm) 248

650 - 900

600

450

1000 1694 - 1944

1200

224

1200

620

248

450

1694 - 1944

1000

620

14

Sladdansluten handkontroll med upphängningskrok, IP65 620 mm Väggmonterad 250 mm 18 mm/sek. 100 kg Stickpropp till 230 V, max 1,5A Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V IPX4 Säkerhetsbrytare stoppar sänkningen av tvättstället om det kommer i kontakt med brukarens ben Ryggskiva: Vit melaminbelagd spånskiva W899 med 2 mm ABS list runt om Montageplåt tvättställ: Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Säkerhetsbrytare och övriga plåtdetaljer: Pulverlackerat stålplåt Flexibla vattenslangar och avloppsslang med vattenlås

324

706

635 - 885

Art.nr

Elektriskt steglöst ställbar tvättställsmodul med spegel och belysning 706 mm 150 mm spak. Avstånd till blandarspak 324 mm 706 mm Porslinstvättställ 600x550 mm, inkl. bräddavlopp och bottenventil med propp 50 kg


Elektriskt höj- och sänkbar tvättställsmodul

EASY 848.10.05 Funktioner och fördelar • Benutrymme under tvättställ, 706 mm • Avstånd till blandarspak, 330 mm • Rullstolsanpassat tvättställ med grund bassäng, bra avställningsytor och greppvänlig kant

Standardutrustning - Tvättställ (425.010) - Blandare (425.105) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare

Specifikationer Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning tvättställ Manövrering Bredd Montering Höjdinställning Hastighet Lyftkraft Elanslutning Belysning Benämning

848.10.05

EASY 848.10.05 - Inkl. ettgreppsblandare med 150 mm spak

Kapslingsklass Säkerhet Materialspecifikation

425-015

VVS anslutningar

433-15

Sladdansluten handkontroll med upphängningskrok, IP65 620 mm Väggmonterad 250 mm 18 mm/sek. 100 kg Stickpropp till 230 V, max 1,5A Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V IPX4 Säkerhetsbrytare stoppar sänkningen av tvättstället om det kommer i kontakt med brukarens ben Ryggskiva: Vit melaminbelagd spånskiva W899 med 2 mm ABS list runt om Montageplåt tvättställ: Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Säkerhetsbrytare och övriga plåtdetaljer: Pulverlackerat stålplåt Flexibla vattenslangar och avloppsslang med vattenlås

425-010

433-10

(mm)

248

248

625 - 875

706

1200

1694 - 1944

315

450

1000

620

1200 450

1694 - 1944

1000

620

330

706

635 - 885

Art.nr

Elektriskt steglöst ställbar tvättställsmodul med spegel och belysning 706 mm 150 mm spak. Avstånd till blandarspak 330 mm 706 mm Porslinstvättställ 600x550 mm, inkl. bräddavlopp och bottenventil med propp 50 kg

15


Elektriskt höj- och sänkbar tvättställsmodul

EASY 848.15.05 Funktioner och fördelar • Benutrymme under tvättställ, 706 mm • Avstånd till blandarspak, 315 mm • Rullstolsanpassat tvättställ med grund bassäng och integrerade stödhandtag

Standardutrustning - Tvättställ exkl. bräddavlopp (425.015) - Blandare (425.105) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare

Specifikationer Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning tvättställ Manövrering Bredd Montering Höjdinställning Hastighet Lyftkraft Elanslutning Belysning Art.nr

Benämning

848.15.05

EASY 848.15.05 - Inkl. ettgreppsblandare med 150 mm spak

Kapslingsklass Säkerhet Materialspecifikation

425-003

VVS anslutningar

425-015

433-15 620

706

1200

248

450

1000 1694 - 1944

324

635 - 885

450

1200

1000 1694 - 1944

(mm)

248

620

16

Sladdansluten handkontroll med upphängningskrok, IP65 620 mm Väggmonterad 250 mm 18 mm/sek. 100 kg Stickpropp till 230 V, max 1,5A Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V IPX4 Säkerhetsbrytare stoppar sänkningen av tvättstället om det kommer i kontakt med brukarens ben Ryggskiva: Vit melaminbelagd spånskiva W899 med 2 mm ABS list runt om Montageplåt tvättställ: Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Säkerhetsbrytare och övriga plåtdetaljer: Pulverlackerat stålplåt Flexibla vattenslangar och avloppsslang med vattenlås

315

706

625 - 875

433-03

Elektriskt steglöst ställbar tvättställsmodul med spegel och belysning 706 mm 150 mm spak. Avstånd till blandarspak 315 mm 706 mm Tvättställ av solid surface material med integrerade grepphandtag 600x550 mm, exkl. bräddavlopp 50 kg

4


Elektriskt höj- och sänkbar tvättställsmodul

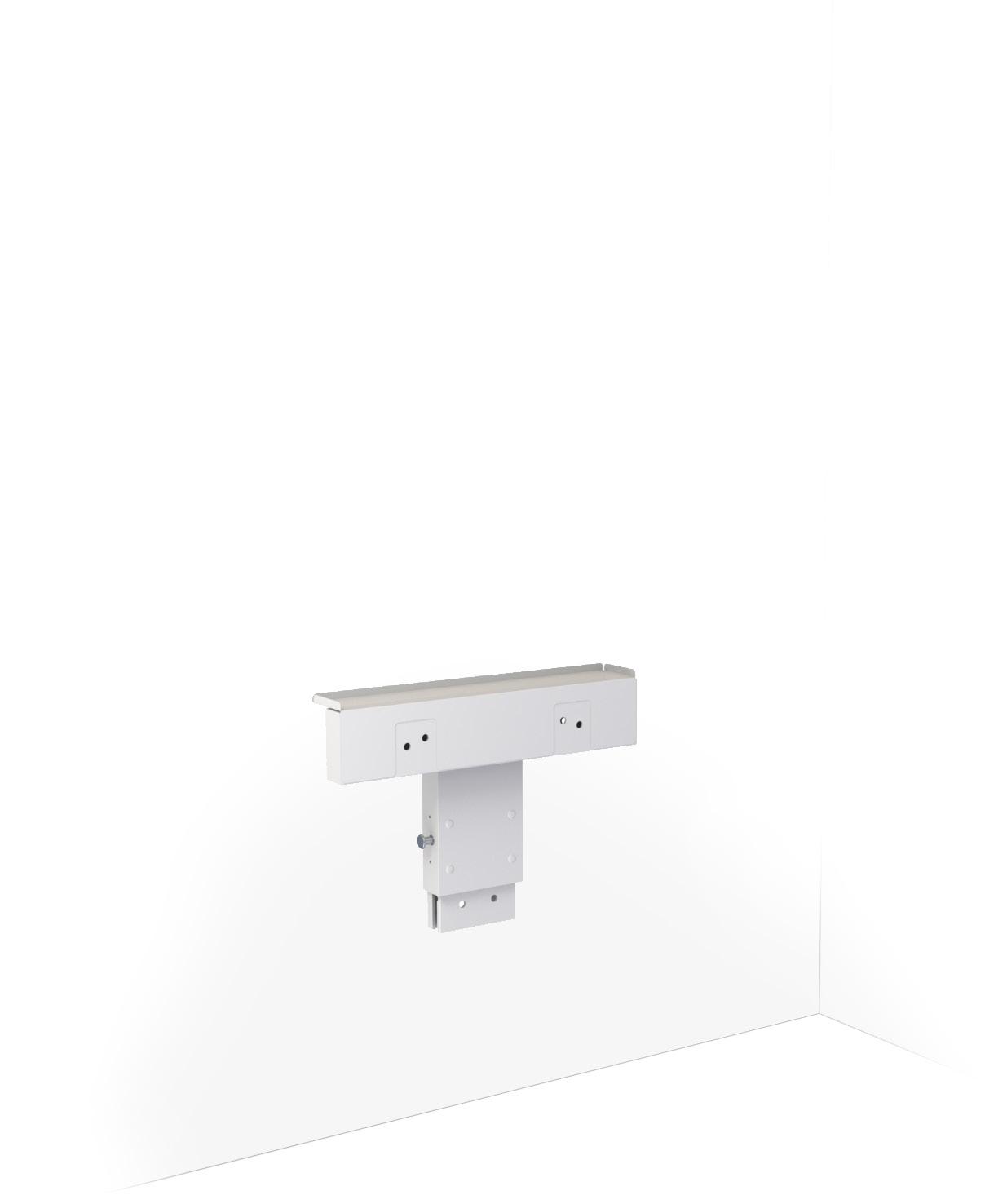

EASY 848.0 Funktioner och fördelar • Tvättställslyftare för valfritt tvättställ

Standardutrustning - Spegel och belysning - Handkontroll med spiralkabel

Rekommenderade tillval - Tvättställ - Blandare - Flexibla vattenslangar - Flexibel avloppsslang med vattenlås - Säkerhetsbrytare

Specifikationer Lyftmodell Manövrering

Art.nr

Benämning

848.0

EASY 848.0 - Exkl. säkerhetsbrytare, vattenslangar och avloppsslang

Bredd Montering Höjdinställning Hastighet Lyftkraft Elanslutning Belysning

Kapslingsklass Säkerhet Passande tvättställ

Materialspecifikation

VVS anslutningar

Elektriskt steglöst ställbar tvättställsmodul med spegel och belysning Sladdansluten handkontroll med upphängningskrok, IP65 620 mm Väggmonterad 250 mm 18 mm/sek. 100 kg Stickpropp till 230 V, max 1,5A Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V IPX4 Säkerhetsbrytare finns som tillval Max vikt: 40 kg Max bredd: 600 mm Max djup: 600 mm Infästning: Tvättställ med bultmontage CC 280 mm Ryggskiva: Vit melaminbelagd spånskiva W899 med 2 mm ABS list runt om Montageplåt tvättställ: Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Övriga plåtdetaljer: Pulverlackerat stålplåt Flexibla avloppsslang med vattenlås

(mm) 248

Säkerhetssystem

Sid. 54

Sid. 58

Sid. 60

280 600

118 450

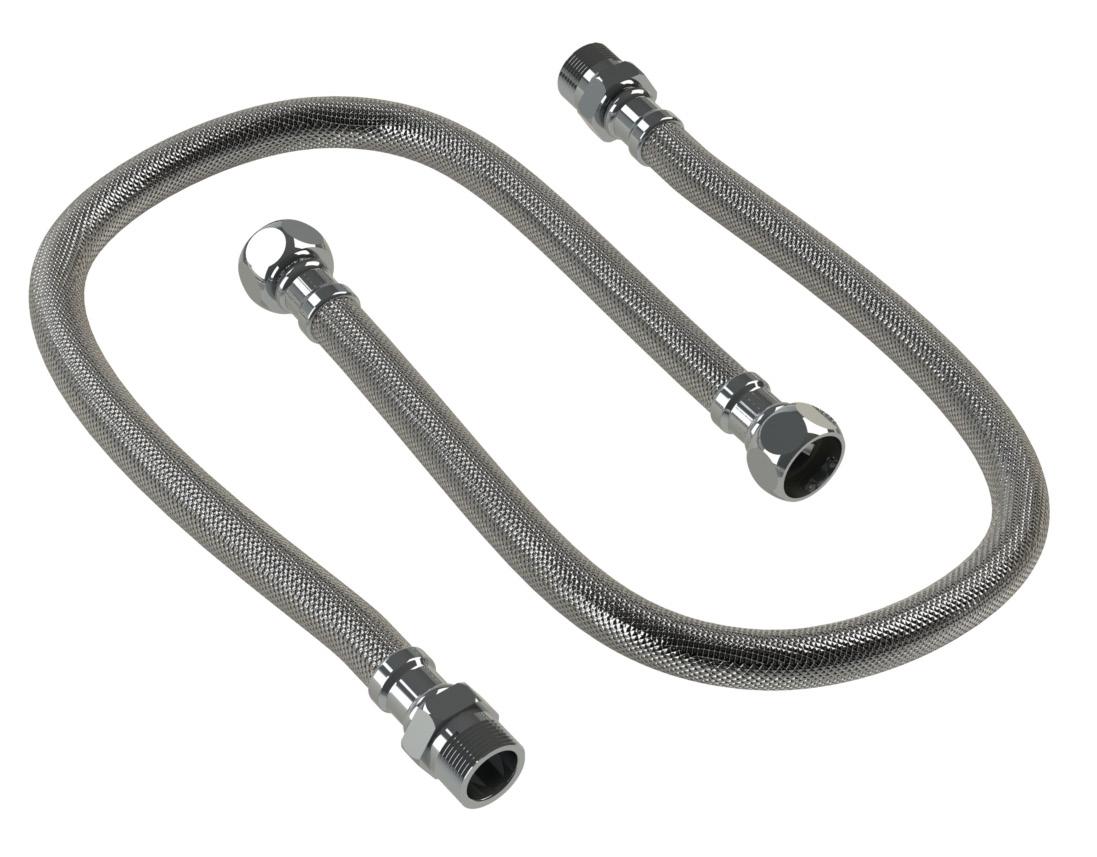

Slangar

586 - 836

Blandare

64

1694 - 1944

Tillbehör Tvättställ

1200

1000

620

Sid. 61

17


EASY 847L Elektriskt höj- och sänkbart tvättställ, låg modell

18


847.11.05

Sid 20

• Totaldjup 59,2 cm • Kompakt tvättställ för barn eller trånga utrymmen

847.01.05

Sid 21

• Totaldjup 63,5 cm • Rullstolsanpassat tvättställ med grund bassäng och insvängd framkant

847.03.05

Sid 22

• Totaldjup 69,5 cm • Rullstolsanpassat tvättställ med grund bassäng, insvängd framkant och greppvänlig kant

847.10.05

Sid 23

• Totaldjup 69,5 cm • Rullstolsanpassat tvättställ med grund bassäng, bra avställningsytor och greppvänlig kant

847.15.05

Sid 24

• Totaldjup 69,5 cm • Rullstolsanpassat tvättställ med grund bassäng och integrerade stödhandtag

19


Elektriskt höj- och sänkbart tvättställ

EASY 847.11.05 Funktioner och fördelar • Benutrymme under tvättställ, 480 mm • Avstånd till blandarspak, 225 mm • Kompakt tvättställ för barn eller trånga utrymmen

Standardutrustning

425-011

9

- Tvättställ (425.011) - Blandare (425.105)

- Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare

Specifikationer

Art.nr

Benämning

847.11.05

EASY 847.11.05 - Inkl. ettgreppsblandare med 150 mm spak

Materialspecifikation

VVS anslutningar

Sladdansluten handkontroll med upphängningskrok, 225 IP65 650 mm Väggmonterad 250 mm 18 mm/sek. 100 kg Stickpropp till 230 V, max 1,5A 600 IPX4 Säkerhetsbrytare stoppar sänkningen av tvättstället om det kommer i kontakt med brukarens ben Ryggskiva: 4 mm Kompaktlaminat med sidor av anodiserad aluminium Topphylla: 12 mm Kompaktlaminat Säkerhetsbrytare: Pulverlackerad stålplåt Installationskåpa: 4 mm Kompaktlaminat Flexibla vattenslangar och avloppsslang med vattenlås 640 - 890

Bredd Montering Höjdinställning Hastighet Lyftkraft Elanslutning Kapslingsklass Säkerhet

1200

1000

1703 - 1953

433

Max belastning tvättställ Manövrering

620 249 Elektriskt steglöst ställbar tvättställsenhet, låg 480 mm 150 mm spak. Avstånd till blandarspak 225 mm 592 mm Porslinstvättställ 600x445 mm, inkl. bräddavlopp och bottenventil med propp 50 kg

450

Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ

434

(mm)

592 650

114

20

482 109 95

670 - 920

50 - 300

415

712 - 962

225


Elektriskt höj- och sänkbart tvättställ

EASY 847.01.05 Funktioner och fördelar • Benutrymme under tvättställ, 526 mm • Avstånd till blandarspak, 265 mm • Rullstolsanpassat tvättställ med grund bassäng och insvängd framkant

425-010

425-001

Standardutrustning

- Tvättställ (425.001) - Blandare (425.105)

- Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare 433-01

Specifikationer620

635 - 885

706

Bredd Montering Höjdinställning Hastighet Lyftkraft Elanslutning Kapslingsklass Säkerhet

Art.nr

Benämning

847.01.05

EASY 847.01.05 - Inkl. ettgreppsblandare med 150 mm spak

Materialspecifikation

VVS anslutningar

415-10

Elektriskt steglöst ställbar tvättställsenhet, låg 526 mm 150 mm spak. Avstånd till blandarspak 265 mm 635 mm Porslinstvättställ 600x490 mm, inkl. bräddavlopp och bottenventil med propp 50 kg 265 Sladdansluten handkontroll med upphängningskrok, IP65 650 mm Väggmonterad 250 mm 18 mm/sek. 646 100 kg Stickpropp till 230 V, max 1,5A IPX4 Säkerhetsbrytare stoppar sänkningen av tvättstället om det kommer i kontakt med brukarens ben Ryggskiva: 4 mm Kompaktlaminat med sidor av anodiserad aluminium Topphylla: 12 mm Kompaktlaminat Säkerhetsbrytare: Pulverlackerad stålplåt Installationskåpa: 4 mm Kompaktlaminat Flexibla vattenslangar och avloppsslang med vattenlås 1200

1000

1694 - 1944

Max belastning tvättställ Manövrering

330

450

1694 - 1944

1200

1000

Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ

248

450

248

620

625 - 875

433-10

415-01 (mm) 695 635 114

330

526 109

654 - 904

50 - 300

95

712 - 962

586 109

265

664 - 914

50 - 300

712 - 962

650

114

650

95

21


Elektriskt höj- och sänkbart tvättställ

EASY 847.03.05 Funktioner och fördelar • Benutrymme under tvättställ, 586 mm • Avstånd till blandarspak, 324 mm • Rullstolsanpassat tvättställ med grund bassäng, insvängd framkant och greppvänlig kant

Standardutrustning

425-011

425-003

- Tvättställ (425.003) - Blandare (425.105)

- Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare 433-03

Specifikationer 620

1000

1694 - 1944

Max belastning tvättställ Manövrering

224

Bredd Montering Höjdinställning Hastighet Lyftkraft Elanslutning Kapslingsklass Säkerhet

650 - 900

600

450

1694 - 1944

1200

1000

Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ

Art.nr

Benämning

847.03.05

EASY 847.03.05 - Inkl. ettgreppsblandare med 150 mm spak

Materialspecifikation

VVS anslutningar

433-11

248

Elektriskt steglöst ställbar tvättställsenhet, låg 586 mm 150 mm spak. Avstånd till blandarspak 324 mm 695 mm Porslinstvättställ 600x550 mm, inkl. bräddavlopp och bottenventil med propp 50 kg 1200

248

324 Sladdansluten handkontroll med upphängningskrok, IP65 650 mm Väggmonterad 250 mm 18 mm/sek. 706 100 kg Stickpropp till 230 V, max 1,5A IPX4 Säkerhetsbrytare stoppar sänkningen av tvättstället om det kommer i kontakt med brukarens ben Ryggskiva: 4 mm Kompaktlaminat med sidor av anodiserad aluminium Topphylla: 12 mm Kompaktlaminat Säkerhetsbrytare: Pulverlackerad stålplåt Installationskåpa: 4 mm Kompaktlaminat Flexibla vattenslangar och avloppsslang med vattenlås 450

620

43

635 - 885

433-11

415-03

41 (mm)

589

695

114

95

22

586 109 95

664 - 914

712 - 962

109

324

679 - 929

50 - 300

712 - 962

224

480

114

650

50 - 300

650


Elektriskt höj- och sänkbart tvättställ

EASY 847.10.05 Funktioner och fördelar • Benutrymme under tvättställ, 586 mm • Avstånd till blandarspak, 330 mm • Rullstolsanpassat tvättställ med grund bassäng, bra avställningsytor och greppvänlig kant

Standardutrustning

425-015

425-010

- Tvättställ (425.010) - Blandare (425.105)

- Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare 433-10

Specifikationer620

1000

Max belastning tvättställ Manövrering 1694 - 1944

315

Bredd Montering Höjdinställning Hastighet Lyftkraft Elanslutning Kapslingsklass Säkerhet

625 - 875

706

450

1694 - 1944

1200

1000

Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ

Art.nr

Benämning

847.10.05

EASY 847.10.05 - Inkl. ettgreppsblandare med 150 mm spak

Materialspecifikation

VVS anslutningar

415-15

248

Elektriskt steglöst ställbar tvättställsenhet, låg 586 mm 150 mm spak. Avstånd till blandarspak 330 mm 695 mm Porslinstvättställ 600x550 mm, inkl. bräddavlopp och bottenventil med propp 50 kg 1200

248

330 Sladdansluten handkontroll med upphängningskrok, IP65 650 mm Väggmonterad 250 mm 18 mm/sek. 706 100 kg Stickpropp till 230 V, max 1,5A IPX4 Säkerhetsbrytare stoppar sänkningen av tvättstället om det kommer i kontakt med brukarens ben Ryggskiva: 4 mm Kompaktlaminat med sidor av anodiserad aluminium Topphylla: 12 mm Kompaktlaminat Säkerhetsbrytare: Pulverlackerad stålplåt Installationskåpa: 4 mm Kompaktlaminat Flexibla vattenslangar och avloppsslang med vattenlås 450

620

635 - 885

433-15

415-10 (mm) 695

695

114

650

330

95

50 - 300

712 - 962

586 109

654 - 904

50 - 300

712 - 962

315

586 109

664 - 914

114

650

95

23


Elektriskt höj- och sänkbart tvättställ

EASY 847.15.05 Funktioner och fördelar • Benutrymme under tvättställ, 586 mm • Avstånd till blandarspak, 315 mm • Rullstolsanpassat tvättställ med grund bassäng och integrerade stödhandtag

425-003

425-015

Standardutrustning

- Tvättställ exkl. bräddavlopp (425.015) - Blandare (425.105)

- Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Handkontroll med spiralkabel - Säkerhetsbrytare 433-15

Specifikationer620

Bredd Montering Höjdinställning Hastighet Lyftkraft Elanslutning Kapslingsklass Säkerhet

706

Art.nr

Benämning

847.15.05

EASY 847.15.05 - Inkl. ettgreppsblandare med 150 mm spak

Materialspecifikation

VVS anslutningar

415-03

Elektriskt steglöst ställbar tvättställsenhet, låg 586 mm 150 mm spak. Avstånd till blandarspak 315 mm 695 mm Tvättställ av solid surface material med integrerade grepphandtag 600x550 mm, exkl. bräddavlopp 50 kg 315 Sladdansluten handkontroll med upphängningskrok, IP65 650 mm Väggmonterad 250 mm 18 mm/sek. 706 100 kg Stickpropp till 230 V, max 1,5A IPX4 Säkerhetsbrytare stoppar sänkningen av tvättstället om det kommer i kontakt med brukarens ben Ryggskiva: 4 mm Kompaktlaminat med sidor av anodiserad aluminium Topphylla: 12 mm Kompaktlaminat Säkerhetsbrytare: Pulverlackerad stålplåt Installationskåpa: 4 mm Kompaktlaminat Flexibla vattenslangar och avloppsslang med vattenlås 1200

1000

1694 - 1944

Max belastning tvättställ Manövrering

324

635 - 885

450

1694 - 1944

1200

1000

Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ

248

450

248

620

625 - 875

433-03

415-15 (mm) 695

695

114

650

95

24

586 109 95

654 - 904

712 - 962

586

315

664 - 914

50 - 300

712 - 962

324

109

114

50 - 300

650


Elektriskt höj- och sänkbart tvättställ

EASY 847.0 Funktioner och fördelar • Tvättställslyftare för valfritt tvättställ

Standardutrustning - Handkontroll med spiralkabel

Rekommenderade tillval - Tvättställ - Blandare - Flexibla vattenslangar - Flexibel avloppsslang med vattenlås - Säkerhetsbrytare

Specifikationer 620

Materialspecifikation

1200

64

EASY 847.0 - Exkl. säkerhetsbrytare, vattenslangar och avloppsslang

248

Elektriskt steglöst ställbar tvättställsenhet, låg Sladdansluten handkontroll med upphängningskrok, IP65 650 mm Väggmonterad 250 mm 18 mm/sek. 100 kg Stickpropp till 230 V, max 1,5A IPX4 Säkerhetsbrytare finns som tillval Max vikt: 40 kg Max bredd: 590 mm Max djup: 118 280600 mm Infästning: 600 Tvättställ med bultmontage CC 280 mm Ryggskiva: 4 mm Kompaktlaminat med sidor av anodiserad aluminium Topphylla: 12 mm Kompaktlaminat Säkerhetsbrytare: Pulverlackerad stålplåt Installationskåpa: 4 mm Kompaktlaminat Flexibel avloppsslang med vattenlås

VVS anslutningar

450

847.0

1694 - 1944

Benämning

586 - 836

Art.nr

Bredd Montering Höjdinställning Hastighet Lyftkraft Elanslutning Kapslingsklass Säkerhet Passande tvättställ

1000

Lyftmodell Manövrering

(mm)

Blandare

Slangar

Säkerhetssystem

590 280

114

50 - 300

Tvättställ

712 - 962

Tillbehör

615 - 865

85

650

109 95

Sid. 54

Sid. 58

Sid. 60

Sid. 61

25


Produktöversikt HANDY- Manuellt höj- och sänkbara tvättställ

HANDY 476H • Bredd 60 cm • Manuell justering, i intervall om 50 mm • Spegel och belysning följer med i höjdjusteringen • Fritt utrymme under enheten för VVS-anslutningar

Granberg Interior AB Tel. +46(0)11197750 Fax. +46(0)11127676 info@granberg.se www.granberg.se DRAWN

26

Joel 2015-11-03

MATERIAL:

DWG NO.

TITLE:

04944 Sid

REVISION

28

Teknisk beskrivning manuella

FINISH:

CHECKED WEIGHT:

UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS

TOLERANCES: LINEAR: SS-ISO 2768-m

ANGULAR: SS-ISO 2768-m

DEBUR AND BREAK SHARP EDGES

DO NOT SCALE DRAWING

SCALE:1:5

SHEET 1 OF 1


ANCES: LINEAR: SS-ISO 2768-m

A HANDY 478L • Bredd 60 cm • Manuell, steglös justering med hylsnyckel

A

• Fritt utrymme under enheten för VVS-anslutningar

SECTION A-A Sid 36

Granberg Interior AB Tel. +46(0)11197750 Fax. +46(0)11127676 info@granberg.se www.granberg.se DRAWN

Joel 2014-10-01

MATERIAL:

DWG NO.

TITLE:

REVISION

03259 403 SMST

FINISH:

A3

CHECKED WEIGHT:

ANGULAR: SS-ISO 2768-m

DEBUR AND BREAK SHARP EDGES

SCALE:1:10

SHEET 1 OF 1

DO NOT SCALE DRAWING

HANDY 479L • Bredd 60 cm • Manuell justering med gasfjäder, i intervall om 12 mm • Praktisk avställningsyta bakom tvättstället • Fritt utrymme under enheten för VVS-anslutningar

Sid 44 27


HANDY 476H Manuellt höj- och sänkbar tvättställsmodul med spegel och belysning

28


476.11.05

Sid 30

• Totaldjup 48,2 cm • Kompakt tvättställ för barn eller trånga utrymmen

476.01.05

Sid 31

• Totaldjup 52,7 cm • Rullstolsanpassat tvättställ med grund bassäng och insvängd framkant

476.03.05

Sid 32

• Totaldjup 58,7 cm • Rullstolsanpassat tvättställ med grund bassäng, insvängd framkant och greppvänlig kant

476.10.05

Sid 33

• Totaldjup 58,7 cm • Rullstolsanpassat tvättställ med grund bassäng, bra avställningsytor och greppvänlig kant

476.15.05

Sid 34

• Totaldjup 58,7 cm • Rullstolsanpassat tvättställ med grund bassäng och integrerade stödhandtag

29


Manuellt höj- och sänkbar tvättställsmodul

HANDY 476.11.05 Funktioner och fördelar • Benutrymme under tvättställ, 482 mm • Avstånd till blandarspak, 225 mm

419

• Kompakt tvättställ för barn eller trånga utrymmen

Standardutrustning - Tvättställ (425.011) - Blandare (425.105) - Spegel och belysning - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar - Avhakningsskydd 567

715

307

Specifikationer

Max belastning tvättställ Bredd Montering Höjdinställning Belysning

Säkerhet

Benämning

476.11.05

HANDY 476.11.05 - Inkl. ettgreppsblandare med 150 mm spak

Materialspecifikation

VVS anslutningar

1000

600 mm 445 Väggmonterad 122 250 mm, intervall om 50 mm 90 Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Enheten är utrustad med avhakningsskydd för att undvika oavsiktlig avhakning från väggskenorna Ryggskiva: Plywood belagd med högtryckslaminat Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Väggskena och krokupphängning: Aluminium Flexibla vattenslangar och avloppsslang med vattenlås 600 225

505

508

403

615 - 915

Art.nr

670 - 920

1770 - 2020

417

Benutrymme Blandare Totaldjup från vägg Tvättställ

Manuellt ställbar tvättställsmodul med spegel och belysning. Upphängd på väggskena, ställbar i intervall om 50 mm 482 mm 150 mm spak. Avstånd till blandarspak 225 mm 225 482 mm Porslinstvättställ 600x445 mm, inkl. bräddavlopp och bottenventil med propp 100 kg 65 - 315

Lyftmodell

410

575 482

(mm)

300

30

37 482

643 - 893

205 - 455

225

235

401

1705 - 1955

600


Manuellt höj- och sänkbar tvättställsmodul

HANDY 476.01.05 Funktioner och fördelar • Benutrymme under tvättställ, 527 mm • Avstånd till blandarspak, 265 mm • Rullstolsanpassat tvättställ med grund bassäng och insvängd framkant

Standardutrustning - Tvättställ (425.001) - Blandare (425.105) - Spegel och belysning - Flexibel avloppsslang med vattenlås 417-10

417-01

672

715

- Flexibla vattenslangar 715

612

- Avhakningsskydd

307

307

Specifikationer

Max belastning tvättställ Bredd Montering Höjdinställning Belysning

90

403-10

403-01 Säkerhet Materialspecifikation

Art.nr

Benämning

476.01.05 600

HANDY 476.01.05 - Inkl. ettgreppsblandare med 150 mm spak 330

VVS anslutningar

122 600 mm Väggmonterad 90 250 mm, intervall om 50 mm Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Enheten är utrustad med avhakningsskydd för att undvika oavsiktlig avhakning från väggskenorna Ryggskiva: Plywood belagd med högtryckslaminat Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Väggskena och krokupphängning: Aluminium 600 Flexibla vattenslangar och avloppsslang med vattenlås 505

265

401-10

575 410

586

526

401-01

(mm)

166

587

1696 - 1946

205 - 455

265

235

300

637 - 887

235

205 - 455

330

37

166

1000

1696 - 1946

1000

600

300

37 527

627 - 877

600

406-10

600 - 900

610 - 910

410

575

508

508

505

656 - 906

550 122

1000

1770 - 2020

Benutrymme Blandare Totaldjup från vägg Tvättställ 666 - 916

65 - 315

330

Manuellt ställbar tvättställsmodul med spegel och belysning. Upphängd på väggskena, ställbar i intervall om 50 mm 265 527 mm 150 mm spak. Avstånd till blandarspak 265 mm 527 mm Porslinstvättställ 600x490 mm, inkl. bräddavlopp och bottenventil med propp 100 kg 490 65 - 315

1770 - 2020

1000

Lyftmodell

406-01

31


Manuellt höj- och sänkbar tvättställsmodul

HANDY 476.03.05 Funktioner och fördelar • Benutrymme under tvättställ, 587 mm • Avstånd till blandarspak, 324 mm • Rullstolsanpassat tvättställ med grund bassäng, insvängd framkant och greppvänlig kant

Standardutrustning - Tvättställ (425.003) - Blandare (425.105) - Spegel och belysning - Flexibel avloppsslang med vattenlås 417-03

417-11

566

715

- Flexibla vattenslangar 715

672

- Avhakningsskydd

307

307

Benutrymme Blandare Totaldjup från vägg Tvättställ 681 - 931

65 - 315

224

444 122

Max belastning tvättställ Bredd Montering Höjdinställning Belysning

90

403-03

403-11

Säkerhet Materialspecifikation

Art.nr

Benämning

476.03.05 600

HANDY 476.03.05 - Inkl. ettgreppsblandare med 150 mm spak 224

VVS anslutningar

122 600 mm 90 Väggmonterad 250 mm, intervall om 50 mm Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Enheten är utrustad med avhakningsskydd för att undvika oavsiktlig avhakning från väggskenorna Ryggskiva: Plywood belagd med högtryckslaminat Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Väggskena och krokupphängning: Aluminium 600 324 vattenlås Flexibla vattenslangar och avloppsslang med 505

410

480

575 410

575

(mm)

166

1696 - 1946

205 - 455

324

235

300

37

652 - 902

235

205 - 455

224

481

166

1000

1696 - 1946

1000

600

300

406-03

37 587

637 - 887

600

32

586

401-03

401-11

406-11

610 - 910

625 - 925

508

508

505

Manuellt ställbar tvättställsmodul med spegel och belysning. Upphängd på väggskena, ställbar i intervall om 50 mm 324 587 mm 150 mm spak. Avstånd till blandarspak 324 mm 587 mm Porslinstvättställ 600x550 mm, inkl. bräddavlopp och bottenventil med propp 550 100 kg 65 - 315

1770 - 2020

1770 - 2020

1000

Lyftmodell

666 - 916

1000

Specifikationer


Manuellt höj- och sänkbar tvättställsmodul

HANDY 476.10.05 Funktioner och fördelar • Benutrymme under tvättställ, 587 mm • Avstånd till blandarspak, 330 mm • Rullstolsanpassat tvättställ med grund bassäng, bra avställningsytor och greppvänlig kant

Standardutrustning - Tvättställ (425.010) - Blandare (425.105) - Spegel och belysning - Flexibel avloppsslang med vattenlås 417-15

672

715

417-10

307

- Flexibla vattenslangar 672

715 - Avhakningsskydd

307

Specifikationer

122 90

403-15

403-10

Säkerhet Materialspecifikation

Art.nr

Benämning

476.10.05

HANDY 476.10.05 - Inkl. ettgreppsblandare med 150 mm spak

VVS anslutningar

315

600 - 900

586

401-15

575 410

410

575

508

508

505

586

401-10 600

(mm) 600

205 - 455 300

406-10

37 587

637 - 887

587

330

235

37

627 - 877

205 - 455

235

166

1000 1696 - 1946

1696 - 1946

1000

166

315

300

406-15

610 - 910

600

1000

Max belastning tvättställ Bredd Montering Höjdinställning Belysning

666 - 916

550

Benutrymme Blandare Totaldjup från vägg Tvättställ 656 - 906

65 - 315

315

Manuellt ställbar tvättställsmodul med spegel och belysning. Upphängd på väggskena, ställbar i intervall om 50 mm 587 mm 330 150 mm spak. Avstånd till blandarspak 330 mm 587 mm Porslinstvättställ 600x550 mm, inkl. bräddavlopp och bottenventil med propp 100 kg 550 600 mm 122 Väggmonterad 90 250 mm, intervall om 50 mm Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Enheten är utrustad med avhakningsskydd för att undvika oavsiktlig avhakning från väggskenorna Ryggskiva: Plywood belagd med högtryckslaminat Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Väggskena och krokupphängning: Aluminium Flexibla vattenslangar och avloppsslang med vattenlås 600 330 505 65 - 315

1770 - 2020

1770 - 2020

1000

Lyftmodell

33


Manuellt höj- och sänkbar tvättställsmodul

HANDY 476.15.05 Funktioner och fördelar • Benutrymme under tvättställ, 587 mm • Avstånd till blandarspak, 315 mm • Rullstolsanpassat tvättställ med grund bassäng och integrerade stödhandtag

Standardutrustning - Tvättställ exkl. bräddavlopp (425.015) - Blandare (425.105) - Spegel och belysning - Flexibel avloppsslang med vattenlås 417-03

417-15

672

715 307

- Flexibla vattenslangar

672

715

- Avhakningsskydd

307

Specifikationer

550 122

Max belastning tvättställ Bredd Montering Höjdinställning Belysning

90

403-03

403-15

Säkerhet Materialspecifikation

Art.nr

Benämning

476.15.05

HANDY 476.15.05 - Inkl. ettgreppsblandare med 150 mm spak

600

VVS anslutningar

324

600 mm 122 Väggmonterad 90 250 mm, intervall om 50 mm Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) Transformator: 230 V Enheten är utrustad med avhakningsskydd för att undvika oavsiktlig avhakning från väggskenorna Ryggskiva: Plywood belagd med högtryckslaminat Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Väggskena och krokupphängning: Aluminium Flexibla vattenslangar och avloppsslang med vattenlås 600 315

505

401-03

575

(mm) 600

1000 1696 - 1946

587

205 - 455

235

637 - 887

205 - 455

37

315

300

406-15

37 587

627 - 877

1000 1696 - 1946 235

166

166

324

300

34

586

401-15 600

406-03

600 - 900

586

410

410

575

610 - 910

508

508

505

656 - 906

666 - 916

65 - 315

1000

Benutrymme Blandare Totaldjup från vägg Tvättställ

324

Manuellt ställbar tvättställsmodul med spegel och belysning. Upphängd på väggskena, ställbar i intervall om 50 mm 587 mm 315 150 mm spak. Avstånd till blandarspak 315 mm 587 mm Tvättställ av solid surface material med integrerade grepphandtag 600x550 mm, exkl. bräddavlopp 100 kg 550 65 - 315

1770 - 2020

1770 - 2020

1000

Lyftmodell


Manuellt höj- och sänkbar tvättställsmodul

HANDY 476.1

419-1 980

569

Funktioner och fördelar

114

109 95

590 - 840

542 - 792

Standardutrustning

50 - 300

712 - 962

• Tvättställsmodul för valfritt tvättställ

442

- Spegel och belysning - Avhakningsskydd 834

Rekommenderade tillval 874

- Tvättställ - Blandare

417-1

- Flexibla vattenslangar 715

307

715

- Flexibel avloppsslang med vattenlås

307

Specifikationer

HANDY 476.1 - Exkl. vattenslangar och avloppsslang

Säkerhet

90

Passande tvättställ

403-1

Materialspecifikation

VVS anslutningar

605

476.1

122

Benämning

65 - 315

610 - 860

Art.nr

Manuellt ställbar tvättställsmodul med spegel och belysning. Upphängd på väggskena, ställbar i intervall om 50 mm 600 mm Väggmonterad 250 mm, intervall om 50 mm Aluminium/plast, färg: krom LED-belysning, 7W, 4000K (kopplas till extern strömbrytare) 160 Transformator: 230 V Enheten är utrustad med122 avhakningsskydd för att undvika oavsiktlig avhakning från väggskenorna 90 Max vikt: 40 kg Max bredd: 600 mm Max djup: 600 mm Infästning: Tvättställ med bultmontage CC 280 mm eller CC 350 mm Ryggskiva: Plywood belagd med högtryckslaminat Spegel: 1000x600x4 mm av silverbelagt floatglas med slipade kanter inkl. spegelklammer Väggskena och krokupphängning: Aluminium Flexibla vattenslangar och avloppsslang med vattenlås 36 / 120 / 220 600 1000

1770 - 2020

Bredd Montering Höjdinställning Belysning

280

65 - 315

1770 - 2020

1000

Lyftmodell

64

505

508

280

410

575

401-1

(mm)

Tillbehör Blandare

350 280

Slangar 235

Tvättställ

166

205 - 455

1696 - 1946

600

37

300

Sid. 54

Sid. 58

Sid. 60

406-1

35


HANDY 478L Manuellt höj- och sänkbart tvättställ

36


478.11.05

Sid 38

• Totaldjup 48,2 cm • Kompakt tvättställ för barn eller trånga utrymmen

478.01.05

Sid 39

• Totaldjup 52,6 cm • Rullstolsanpassat tvättställ med grund bassäng och insvängd framkant

478.03.05

Sid 40

• Totaldjup 58,6 cm • Rullstolsanpassat tvättställ med grund bassäng, insvängd framkant och greppvänlig kant

478.10.05

Sid 41

• Totaldjup 58,6 cm • Rullstolsanpassat tvättställ med grund bassäng, bra avställningsytor och greppvänlig kant

478.15.05

Sid 42

• Totaldjup 58,6 cm • Rullstolsanpassat tvättställ med grund bassäng och integrerade stödhandtag

37


Manuellt höj- och sänkbart tvättställ

HANDY 478.11.05 Funktioner och fördelar • Benutrymme under tvättställ, 482 mm 592

• Avstånd till blandarspak, 225 mm 650

114

• Kompakt tvättställ för barn eller trånga utrymmen 225

- Blandare (425.105)

670 - 920

- Tvättställ (425.011)

50 - 300

712 - 962

415

Standardutrustning 482 109 95

- Flexibel avloppsslang med vattenlås - Flexibla vattenslangar

Specifikationer Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ

478.11.05

HANDY 478.11.05 - Inkl. ettgreppsblandare med 150 mm spak

307

225

65 - 315

417

567

715

445

122

670 - 920

Benämning

Flexibla vattenslangar och avloppsslang med vattenlås

1000

Art.nr

600 mm Väggmonterad 300 mm Pulverlackerad aluzink-belagd plåt, vit RAL 9010

1770 - 2020

419

Max belastning tvättställ Bredd Montering Höjdinställning Materialspecifikation VVS anslutningar

Manuellt steglöst ställbar tvättställsenhet. Justering med hylsnyckel 482 mm 150 mm spak. Avstånd till blandarspak 225 mm 482 mm Porslinstvättställ 600x445 mm, inkl. bräddavlopp och bottenventil med propp 100 kg

90

(mm)

600 225

505

410

575

38

482

615 - 915

508

403


Manuellt höj- och sänkbart tvättställ

HANDY 478.01.05

415-10

415-01

• Benutrymme under tvättställ, 526 mm

695

635

Standardutrustning 712 - 962

109

- Tvättställ (425.001)

95

654 - 904

664 - 914

586

50 - 300

114bassäng och • Rullstolsanpassat tvättställ med grund 265 insvängd framkant

330

50 - 300

712 - 962

650 • Avstånd till blandarspak, 265 mm

114

650

Funktioner och fördelar

526 109 95

- Blandare (425.105) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar

Specifikationer Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning tvättställ Bredd Montering Höjdinställning Materialspecifikation VVS anslutningar

Benämning

417-01

672

Flexibla vattenslangar och avloppsslang med vattenlås

715

HANDY 478.01.05 307 - Inkl. ettgreppsblandare med 150 mm spak

612 307

1770 - 2020

1000

1000

715 478.01.05

600 mm Väggmonterad 300 mm Pulverlackerad aluzink-belagd plåt, vit RAL 9010

1770 - 2020

265

550 122

65 - 315

666 - 916

65 - 315

330

490 122

90

656 - 906

Art.nr

417-10

Manuellt steglöst ställbar tvättställsenhet. Justering med hylsnyckel 526 mm 150 mm spak. Avstånd till blandarspak 265 mm 526 mm Porslinstvättställ 600x490 mm, inkl. bräddavlopp och bottenventil med propp 100 kg

90

403-10

403-01 (mm)

600

330

505

575 410

586

610 - 910

410

575

265

508

508

505

526

600 - 900

600

39 401-10

401-01


Manuellt höj- och sänkbart tvättställ

HANDY 478.03.05

433-11

415-03

4

Funktioner och fördelar • Benutrymme under tvättställ, 586 mm

589

• Avstånd till blandarspak, 324 mm

114

650

109

Standardutrustning - Tvättställ (425.003)

95

664 - 914

712 - 962

679 - 929

480

50 - 300

712 - 962

695 114

• Rullstolsanpassat tvättställ med grund bassäng, in324 svängd framkant och greppvänlig kant

224

50 - 300

650

586 109 95

- Blandare (425.105) - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar

Specifikationer Lyftmodell

Manuellt steglöst ställbar tvättställsenhet. Justering med hylsnyckel 586 mm 150 mm spak. Avstånd till blandarspak 324 mm 586 mm Porslinstvättställ 600x550 mm, inkl. bräddavlopp och bottenventil med propp 100 kg

Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning tvättställ Bredd Montering Höjdinställning Materialspecifikation VVS anslutningar

Art.nr

Benämning

715 478.03.05

566 HANDY 478.03.05 - Inkl. ettgreppsblandare 307 med 150 mm spak

417-03

Flexibla vattenslangar och avloppsslang med vattenlås

4

672

715

1000

307

1770 - 2020

122

65 - 315

444

324

681 - 931

65 - 315

224

666 - 916

1770 - 2020

1000

417-11

600 mm Väggmonterad 300 mm Pulverlackerad aluzink-belagd plåt, vit RAL 9010

550 122 90

90

403-03

403-11

4 (mm)

600

224

508 575 410

480

625 - 925

508 575 410

324

505

505

586

610 - 910

600

40 401-11

401-03

40


Manuellt höj- och sänkbart tvättställ

HANDY 478.10.05

415-15

415-10

Funktioner och fördelar • Benutrymme under tvättställ, 586 mm

695

• Avstånd till blandarspak, 330 mm

114

114

712 - 962

Standardutrustning

654 - 904

50 - 300

712 - 962

586 109

- Tvättställ (425.010)

95

664 - 914

650 • Rullstolsanpassat tvättställ med grund 330 bassäng, bra avställningsytor och greppvänlig kant

315

586

50 - 300

650

695

109 95

- Blandare (425.105)

- Flexibel avloppsslang med vattenlås - Flexibla vattenslangar

Specifikationer Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning tvättställ Bredd Montering Höjdinställning Materialspecifikation VVS anslutningar

Art.nr 715

Benämning

478.10.05

HANDY 478.10.05 307 - Inkl. ettgreppsblandare med 150 mm spak

672

417-10

600 mm Väggmonterad 300 mm Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Flexibla vattenslangar och avloppsslang med vattenlås

307

1000 1770 - 2020

65 - 315

656 - 906

550 122

330

666 - 916

1770 - 2020

315

65 - 315

672

715

1000

417-15

Manuellt steglöst ställbar tvättställsenhet. Justering med hylsnyckel 586 mm 150 mm spak. Avstånd till blandarspak 330 mm 586 mm Porslinstvättställ 600x550 mm, inkl. bräddavlopp och bottenventil med propp 100 kg

550 122

90

90

403-15

403-10 (mm)

600

600

315

586

610 - 910

508 575 410

586

600 - 900

410

575

330

505

508

505

41 401-15

401-10


Manuellt höj- och sänkbart tvättställ

HANDY 478.15.05

415-03

415-15

4

Funktioner och fördelar • Benutrymme under tvättställ, 586 mm

695

• Avstånd till blandarspak, 315 mm 695

114

Standardutrustning

109

712 - 962

664 - 914

50 - 300

712 - 962

586

654 - 904

114 bassäng och 650 • Rullstolsanpassat tvättställ med grund 315 integrerade stödhandtag

324

586

50 - 300

650

- Tvättställ exkl. bräddavlopp (425.015) 109

95

95

- Blandare (425.105)

- Flexibel avloppsslang med vattenlås - Flexibla vattenslangar

Specifikationer Lyftmodell Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning tvättställ Bredd Montering Höjdinställning Materialspecifikation VVS anslutningar

Art.nr

Benämning

715 478.15.05

672 HANDY 478.15.05 307 med 150 mm spak - Inkl. ettgreppsblandare

600 mm Väggmonterad 300 mm Pulverlackerad aluzink-belagd plåt, vit RAL 9010 Flexibla vattenslangar och avloppsslang med vattenlås

417-15

672

715 307

1770 - 2020

315

550 122

65 - 315

666 - 916

65 - 315

324

90

550 122

656 - 906

1770 - 2020

1000

1000

417-03

Manuellt steglöst ställbar tvättställsenhet. Justering med hylsnyckel 586 mm 150 mm spak. Avstånd till blandarspak 315 mm 586 mm Tvättställ av solid surface material med integrerade grepphandtag 600x550 mm, exkl. bräddavlopp 100 kg

90

403-03

403-15 (mm)

600

324

401-03

508 575 410

586

610 - 910

508 410

575

42

315

505

505

586

600 - 900

600


478.1

HANDY 478.1 / 478.2 / 478.3 415-1

Funktioner och fördelar • Tvättställskonsol för valfritt tvättställ • 3 olika djup: 36 mm / 120 mm / 220 mm 650

145

Standardutrustning

114

109

Rekommenderade tillval Art.nr

Benämning

478.1

HANDY 478.1 - Djup 36 mm

610 - 860

50 - 300

712 - 962

- Tvättställskonsol justerbar med hylsnyckel

95

- Tvättställ - Blandare - Flexibel avloppsslang med vattenlås - Flexibla vattenslangar 419-1 980 Specifikationer

442

Materialspecifikation VVS anslutningar

50 - 300

712 - 962

Bredd Montering Höjdinställning Passande tvättställ

114 Manuellt steglöst ställbar tvättställsenhet. Justering med hylsnyckel 600 mm Väggmonterad 300 mm Max vikt: 40 kg 109 Max bredd: 600 mm 95 Max djup: 600 mm Infästning: Tvättställ med bultmontage CC 280 mm Pulverlackerad aluzink-belagd plåt, vit RAL 9010 542 - 792

Lyftmodell

569

590 - 840

478.2

Flexibla vattenslangar och avloppsslang med vattenlås 834

417-1

Art.nr

Benämning

478.2

HANDY 478.2 - Djup 120 mm

715

874

715

307

307

1770 - 2020

1000

1000

478.3

1770 - 2020

280

160 122

605

65 - 315

65 - 315

122 610 - 860

90

90

403-1 Art.nr

Benämning

478.3

HANDY 478.3 - Djup 220 mm

(mm)

36 / 120 / 220

600 64

505 280

Tvättställ

508

Tillbehör Blandare

Slangar 575 410

715 - 9

584 - 83

Manuellt höj- och sänkbar tvättställskonsol

Sid. 54

Sid. 58

Sid. 60

43


HANDY 479L Gasfjäderdrivet, manuellt höj- och sänkbart tvättställ

44


479.11.05

Sid 46

• Totaldjup 55,5 cm • Kompakt tvättställ för barn eller trånga utrymmen

479.01.05

Sid 47

• Totaldjup 60,0 cm • Rullstolsanpassat tvättställ med grund bassäng och insvängd framkant

479.03.05

Sid 48

• Totaldjup 66,0 cm • Rullstolsanpassat tvättställ med grund bassäng, insvängd framkant och greppvänlig kant

479.10.05

Sid 49

• Totaldjup 66,0 cm • Rullstolsanpassat tvättställ med grund bassäng, bra avställningsytor och greppvänlig kant

479.15.05

Sid 50

• Totaldjup 66,0 cm • Rullstolsanpassat tvättställ med grund bassäng och integrerade stödhandtag

45


Manuellt höj- och sänkbart tvättställ

HANDY 479.11.05 Funktioner och fördelar 567

715 tvättställ, 555 mm • Benutrymme under

307

• Avstånd till blandarspak, 225 mm

1770 - 2020

- Tvättställ (425.011)

225

- Blandare (425.105) - Flexibla vattenslangar

670 - 920

- Flexibel avloppsslang med vattenlås 65 - 315

417

Standardutrustning

1000

• Kompakt tvättställ för barn eller trånga utrymmen

445

122 90

Specifikationer

225 505 602 mm Väggmonterad 190 mm i intervall om 12 mm Epoxylackerad aluminium, vit (RAL 9016)

Flexibla vattenslangar och avloppsslang med vattenlås 575 410

403

Max belastning tvättställ Bredd Montering Höjdinställning Materialspecifikation VVS anslutningar

Art.nr

Benämning

479.11.05

HANDY 479.11.05 - Inkl. ettgreppsblandare med 150 mm spak

615 - 915

Benutrymme Blandare Totaldjup från vägg Tvättställ

Manuellt ställbar tvättställsenhet. Justering med gasfjäder. Ställbar i intervall om 12 mm 555 mm 150 mm spak. Avstånd till blandarspak 225 mm 555 mm Porslinstvättställ 600x445 mm, inkl. bräddavlopp och bottenventil med propp 50 600kg

508

Lyftmodell

482

37

300

482

643 - 893

205 - 455

225

235

401

1705 - 1955

600

(mm)

46

708 - 863

175

340

406

59 555

658 - 848

225

602


Manuellt höj- och sänkbart tvättställ

HANDY 479.01.05 Funktioner och fördelar

417-10

417-01

672

715

• Benutrymme under tvättställ, 600 mm 715 612

307

• Avstånd till blandarspak, 265 mm307

1000

1000

• Rullstolsanpassat tvättställ med grund bassäng och insvängd framkant

1770 - 2020

- Blandare (425.105) - Flexibel avloppsslang med vattenlås 65 - 315

666 - 916

65 - 315

550 122

265

- Tvättställ (425.001)

- Flexibla vattenslangar

656 - 906

1770 - 2020

Standardutrustning 330

490 122

90

90

Specifikationer 403-01

Lyftmodell

Manuellt ställbar tvättställsenhet. Justering med gasfjäder. Ställbar i intervall om 12 mm 600 mm 150 mm spak. Avstånd till blandarspak 265 mm 600 mm Porslinstvättställ 600x490 mm, inkl. bräddavlopp och bottenventil med propp 50 kg

Benutrymme Blandare Totaldjup från vägg Tvättställ Max belastning600 tvättställ 505 Bredd Montering Höjdinställning Materialspecifikation VVS anslutningar 575

330

Art.nr

Benämning

479.01.05

HANDY 479.01.05 - Inkl. ettgreppsblandare med 150 mm spak

401-01

166

1696 - 1946

587

205 - 455

37

265

235

637 - 887

235

205 - 455

330

300

166

1000

1696 - 1946

1000

600

37 527

300

406-10

627 - 877

600

Flexibla vattenslangar och avloppsslang med vattenlås 526

406-01

660

175

265

59

600

642 - 832

59

652 - 842

673 - 863

340

175

602

330

340

602

(mm)

673 - 863

401-10

586

265 602 mm Väggmonterad 190 mm i intervall om 12 mm Epoxylackerad aluminium, vit (RAL 9016)

410

410

575

610 - 910

508

505

508

600

600 - 900

403-10

47


Manuellt höj- och sänkbart tvättställ

HANDY 479.03.05 417-03

417-11

566

715

Funktioner 715 och fördelar

4

672 307

• Benutrymme under tvättställ, 660 mm

307

• Avstånd till blandarspak, 324 mm

1770 - 2020

1770 - 2020

1000

1000

• Rullstolsanpassat tvättställ med grund bassäng, insvängd framkant och greppvänlig kant

324

Standardutrustning

224

444 122

550

- Flexibel avloppsslang med vattenlås 122

- Flexibla vattenslangar

90

90

403-03

403-11

666 - 916

681 - 931

65 - 315

- Blandare (425.105)

65 - 315

- Tvättställ (425.003)

Specifikationer

4

Lyftmodell

600

Manuellt ställbar tvättställsenhet. Justering med gasfjäder. Ställbar i intervall om 12 mm Benutrymme 660 mm Blandare 150 mm spak. Avstånd till blandarspak 324 mm Totaldjup från vägg 660 mm Tvättställ Porslinstvättställ 600x550 mm, inkl. 600 324bräddavlopp och bottenventil med propp 505 Max belastning 50 kg tvättställ Bredd 602 mm Montering Väggmonterad Höjdinställning 190 mm i intervall om 12 mm MaterialEpoxylackerad aluminium, vit (RAL 9016) 575 specifikation 586 VVS anslutningar Flexibla vattenslangar och avloppsslang med vattenlås

224

Art.nr

Benämning

479.03.05 600

HANDY 479.03.05 166med 150 mm spak - Inkl. ettgreppsblandare

401-03

40 600

1696 - 1946

205 - 455

37 481

324

235

652 - 902

235

205 - 455

224

300

166

1000

1696 - 1946

1000

401-11

37 587

300

637 - 887

410

480

610 - 910

575

410

625 - 925

508

508

505

406-03

406-11

40 (mm)

48

59

660

652 - 842

175

324

340

59 554

602

667 - 857

673 - 863

340

175

224

673 - 863

602


Manuellt höj- och sänkbart tvättställ

417-15

HANDY 479.10.05

672

715

417-10

307

Funktioner och fördelar 715 • Benutrymme under tvättställ, 660 mm

• Avstånd till blandarspak, 330 mm

672

307

Standardutrustning

1770 - 2020

1770 - 2020

1000

1000

• Rullstolsanpassat tvättställ med grund bassäng, bra avställningsytor och greppvänlig kant

315

330

- Tvättställ (425.010)

666 - 916

122

- Flexibel avloppsslang med vattenlås 65 - 315

550

656 - 906

65 - 315

- Blandare (425.105) 550

- Flexibla vattenslangar

122

90

90

Specifikationer 403-15

403-10

600 315

Art.nr

Benämning

479.10.05

HANDY 479.10.05 - Inkl. ettgreppsblandare med 150 mm spak

600

401-10 600

166

1000 1696 - 1946

300

406-15

637 - 887

587

330

235

37

627 - 877

205 - 455

315

205 - 455

1696 - 1946

1000

166

235

610 - 910

410

586

410

600 - 900

575

401-15

Manuellt ställbar tvättställsenhet. Justering med gasfjäder. Ställbar i intervall om 12 mm Benutrymme 660 mm Blandare 150 mm spak. Avstånd till blandarspak 330 mm Totaldjup från vägg 660 mm Tvättställ Porslinstvättställ 600x550 mm, inkl. bräddavlopp och 600 bottenventil med propp Max belastning 50 kg 330 505 tvättställ Bredd 602 mm Montering Väggmonterad Höjdinställning 190 mm i intervall om 12 mm MaterialEpoxylackerad aluminium, vit (RAL 9016) specifikation 575 VVS anslutningar Flexibla vattenslangar och avloppsslang med vattenlås 586 508

508

505

Lyftmodell

37 587

300

406-10

175

59

660

652 - 842

660

330

673 - 863

59

642 - 832

673 - 863

340

175

602

315

340

602

(mm)

49


Manuellt höj- och sänkbart tvättställ

417-03

HANDY 479.15.05

417-15

672

715

Funktioner och fördelar

672

715

• Benutrymme under tvättställ, 660 mm

307

307

• Avstånd till blandarspak, 315 mm

1770 - 2020

1770 - 2020

1000

1000

• Rullstolsanpassat tvättställ med grund bassäng och integrerade stödhandtag

Standardutrustning

324

315

- Tvättställ exkl. bräddavlopp (425.015)

122

- Flexibel avloppsslang med vattenlås - Flexibla vattenslangar

656 - 906

550

65 - 315

666 - 916

65 - 315

- Blandare (425.105) 550

122

90

90

Specifikationer 403-03

403-15

600

324

Art.nr

Benämning

479.15.05

HANDY 479.15.05 - Inkl. ettgreppsblandare med 150 mm spak

600

600 - 900

410

586

410

610 - 910

508 575

401-15 600

166

1696 - 1946

587

300

406-03

315

235

37

637 - 887

235

205 - 455

324

37 587

300

627 - 877

1696 - 1946

1000

1000

166

205 - 455

401-03

Manuellt ställbar tvättställsenhet. Justering med gasfjäder. Ställbar i intervall om 12 mm Benutrymme 660 mm Blandare 150 mm spak. Avstånd till blandarspak 315 mm Totaldjup från vägg 660 mm Tvättställ Tvättställ av solid surface material med integrerade 600 grepphandtag 600x550 mm, exkl. bräddavlopp 315 Max belastning 50 kg 505 tvättställ Bredd 602 mm Montering Väggmonterad Höjdinställning 190 mm i intervall om 12 mm MaterialEpoxylackerad aluminium, vit (RAL 9016) specifikation 575 586 VVS anslutningar Flexibla vattenslangar och avloppsslang med vattenlås 508

505

Lyftmodell

406-15 (mm)

602

50

660

673 - 863

175

340

59

652 - 842

340

673 - 863

175

315

324

59

660

642 - 832

602


834

Manuellt höj- och sänkbart tvättställ

HANDY 479. 1

874

Funktioner och fördelar

417-1

715 307 • Tvättställskonsol för valfritt tvättställ med bultmontage CC 280 mm eller CC 350 mm

307

715

Standardutrustning

122

65 - 315

65 - 315

Rekommenderade tillval

160

- Tvättställ med bultmontage CC 280 mm - Blandare

90

122

605

1770 - 2020

- Monteringsskruv till tvättställ

280

610 - 860

1770 - 2020

1000

1000

- Tvättställskonsol justerbar med gasfjäder

90

- Flexibel avloppsslang med vattenlås - Flexibla vattenslangar 403-1

Specifikationer Lyftmodell

Manuellt ställbar tvättställsenhet. Justering med gasfjä36 / 120 / 220 600 der. Ställbar i intervall om 12 mm 505 mm 602 Väggmonterad 280 190 mm i intervall om 12 mm Max vikt: 12-18 kg Max bredd: 600 mm Max djup: 600 mm Infästning: Tvättställ med bultmontage CC 280 mm eller 575 CC 350 mm Epoxylackerad aluminium, vit (RAL 9016)

Benämning

479.1

HANDY 479.1 - Exkl. vattenslangar och avloppsslang

410

Art.nr

508

64

Bredd Montering Höjdinställning Passande tvättställ

Materialspecifikation VVS anslutningar

Flexibla vattenslangar och avloppsslang med vattenlås

401-1 166

350 280 37

205 - 455

235

1696 - 1946

600

300

406-1

(mm)

110

602

Blandare

Slangar

175

Sid. 54

Sid. 58

673 - 863

Tvättställ

340

350 280

Tillbehör

59

Sid. 60

51


Tvättställ, blandare och tillbehör

52


53


Tvättställ Funktioner och fördelar • Benutrymme under tvättställ, 445 mm • Kompakt tvättställ för barn eller trånga utrymmen

Specifikationer Storlek Benutrymme Utförande

600x445 mm 445 mm Porslinstvättställ, inkl. bräddavlopp och bottenventil med propp 100 kg

Max belastning tvättställ Montering

Bultmontage, CC 280 mm

110

(mm)

Benämning

425.011

Constella tvättställ 425.011

600 35

445

65

Art.nr

128

152

280

54

UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS

TOLERANCES: LINEAR: SS-ISO 2768-m

ANGULAR: SS-ISO 2768-m

DEBUR AND BREAK SHARP EDGES

D


Tvättställ Funktioner och fördelar • Benutrymme under tvättställ, 550 mm • Rullstolsanpassat tvättställ med grund bassäng, insvängd framkant och greppvänlig kant

Specifikationer Storlek Benutrymme Utförande Max belastning tvättställ Montering

600x550 mm 550 mm Porslinstvättställ, inkl. bräddavlopp och bottenventil med propp 100 kg Bultmontage, CC 280 mm

124

120

430 35

Constella tvättställ 425.003 370

425.003

Benämning

550

Art.nr

70

165

55

280

45

(mm)

425 550

55


Tvättställ Funktioner och fördelar • Benutrymme under tvättställ, 490 mm • Rullstolsanpassat tvättställ med grund bassäng och insvängd framkant

Specifikationer Storlek Benutrymme Utförande

600x490 mm 490 mm Porslinstvättställ, inkl. bräddavlopp och bottenventil med propp 100 kg

Max belastning tvättställ Montering

Bultmontage, CC 280 mm

56

159

330 115

600 35

330

Constella tvättställ 425.001, med bräddavlopp och silpluggventil Constella tvättställ 425.002, utan bräddavlopp och silpluggventil

70

425.001 425.002

490

Benämning

45

280

Art.nr

110

(mm)


Funktioner och fördelar • Benutrymme under tvättställ, 550 mm • Rullstolsanpassat tvättställ med grund bassäng, bra avställningsytor och greppvänlig kant

Specifikationer Storlek Benutrymme Utförande

600x550 mm 550 mm Porslinstvättställ, inkl. bräddavlopp och bottenventil med propp 100 kg

Max belastning tvättställ Montering

Bultmontage, CC 280 mm

155

65

280

50

(mm)

Constella tvättställ 425.010

120

425.010

600 65

Benämning 35

78

450

35

390

550

Art.nr

Funktioner och fördelar • Benutrymme under tvättställ, 550 mm • Rullstolsanpassat tvättställ med grund bassäng och integrerade stödhandtag

Specifikationer Storlek Benutrymme Utförande

600x550 mm 550 mm Tvättställ av solid surface material med integrerade grepphandtag exkl. bräddavlopp 150 kg

Max belastning tvättställ Montering

Bultmontage, CC 280 mm

107 600 35 145 355 40

40

50

Constella tvättställ 425.015

85

425.015

250 150

Benämning

550

Art.nr

20 99

280

132

(mm)

57


Blandare Funktioner och fördelar • Lättåtkomlig spak, längd 150 mm

Specifikationer Spak Piputsprång Anslutningsrör Håltagning Övrigt

Tvättställsblandare Constella 425.105 - 150 mm spak

(mm)

78

425.105

157

Benämning

Max 40

Art.nr

150 mm 100 mm Soft PEX-rör, längd 360 mm Ø 33,5–37 mm Kallstartsfunktion Mjukstängande med keramisk avstängning Inbyggd, lätt omställbar flödesbegränsning och temperaturspärr

360

100

Funktioner och fördelar • Lättåtkomlig spak, längd 150 mm • Självstängande handdusch

Specifikationer Spak Piputsprång Längd på slang, handdusch Anslutningsrör Håltagning Övrigt Art.nr

Benämning

425.106

Tvättställsblandare Constella 425.106 - 150 mm spak, med självstängande handdusch

150 mm 100 mm 1500 mm Soft PEX-rör, längd 350 mm Ø 33,5–37 mm Kallstartsfunktion Mjukstängande med keramisk avstängning Inbyggd, lätt omställbar flödesbegränsning och temperaturspärr

78

157

Max 40

(mm)

360

100

G1/2

58


Blandare Funktioner och fördelar • Beröringsfri, enkel att använda

Specifikationer Spak Piputsprång Anslutningsrör Håltagning Övrigt

Benämning

425.110

Tvättställsblandare Constella 425.110 - Beröringsfri

(mm)

350

108

Max 40

95

145

Art.nr

150 mm 108 mm Soft PEX-rör, längd 350 mm Ø 33,5–37 mm Temperaturen ställs in på sidan av blandaren Låg strömförbrukning - lång livslängd Batteri ingår

G3/8

Funktioner och fördelar • Lättåtkomlig spak, längd 150 mm • Svängbar pip 110 grader

Specifikationer Spak Piputsprång Svängbar pip Anslutningsrör Håltagning Övrigt Art.nr

Benämning

425.107

Tvättställsblandare Constella 425.107 - 150 mm spak

150 mm 115 mm 110o Soft PEX-rör, längd 350 mm Ø 28–37 mm Mjukstängning med keramisk tätning Omställbar flödesbegränsning och temperaturspärr

(mm)

59


Slangar Specifikationer Längd Anslutning

Art.nr

Benämning

425.311

Vattenslangar, 2-pack

500 mm Lekande mutter G 3/8”

Specifikationer Längd Anslutning

60

Art.nr

Benämning

425.331

Flexibel avloppsslang med vattenlås

315 - 815 mm (återfjädrande) Slätände 40 mm. Gumminippel 50-40 mm medföljer


Säkerhetssystem Specifikationer Funktion

Med hjälp av säkerhetsbrytaren stoppas sänkningen av tvättstället om det kommer i kontakt med något föremål eller brukarens ben. Passar tvättställ med bultmontering cc 280 mm. Monteras mellan ryggskiva och tvättställ

Montering

(mm)

Art.nr

Benämning

425.401 425.401.1

Consec säkerhetsbrytare till EASY 848H bultmonterade tvättställ CC 280 mm Consec säkerhetsbrytare till EASY 847L bultmonterade tvättställ CC 280 mm

69

200

600

38

280

60

STOP

61


Installationer

Installation measures Wash basin lift BASICLINE 433 BASICLINE 434 Infästningar och VVS-anslutningar elektriskt DESIGNLINE 417 Installations-Maße Waschtische BASICLINE 433 Modell: BASICLINE 434 DESIGNLINE 417 EASY 848H

Centrum / Centre / Zentrum

Installationmått för tvättställslyftare BASICLINE 433 BASICLINE 434 DESIGNLINE 417

höj- och sänkbara modeller

235

88 xx Infästningspunkter Infästningspunkter / Fixing points / Befestigungspunkte

1620

Centrum

235

160

1550

Installationmått BASICLINE 415

80

Anslutning, vatten:

Vatten Water / Wasseranschluss Kulventil /utvändig gänga G 3/8” 400

Avlopp / Waste Anslutning, avlopp: / Ablaufanschluss

150

Ø 50 mm

Centrum / Centre / Zentrum Centrum

250

Installations-Maße BASICLINE 415

480

550

Installation measures BASICLINE 415

Granberg Interior AB Tel. +46(0)11197750 info@granberg.se www.granberg.se

Modell: EASY 847L Drawn

2015-11-20

TITLE:

REVISION

A4

IM 433, 434, 417

SCALE:1:10

10 x Infästningspunkter

195

195

DO NOT SCALE DRAWING

10 x Infästningspunkter Fixing points Befestigungspunkte

Anslutning vatten:

Vatten / Water / Wasseranschluss

Kulventil utvändig gänga G 3/8”

120

110

325

60 245

400 250

405

530

655

100

Anslutning, avlopp: Ø 50Avlopp mm / Waste / Ablaufanschluss

62


Installationmått BASICLINE 401 Centrum / Centre / Zentrum

Installation measures BASICLINE 401 Installations-Maße BASICLINE 401

Infästningar och VVS-anslutningar manuellt höj- och sänkbara modeller Modell: HANDY 476H 235

66 xx Infästningspunkter Infästningspunkter Fixing points Befestigungspunkte

Centrum

235

Installationmått för BASICLINE135 406 135

1460

Installationmått för BASICLINE 403 Installation measures BASICLINE 403

Installation measures 120 BASICLINE 406

Installations-Maße BASICLINE 403

Installations-Maße BASICLINE 406

960

60

gänga G 3/8”

400

490 Granberg Interior AB Tel. +46(0)11197750 info@granberg.se www.granberg.se

270

Modell: HANDY 479L TITLE:

REVISION

2015-11-20

Centrum / Centre / Zentrum Centrum

Drawn

Avlopp / Waste / Ablaufanschluss Anslutning, avlopp: Ø 50 mm

100 250

Centrum Centrum / Centre / Zentrum

Modell: HANDY 478L

Anslutning, vatten:

Kulventil /utvändig Vatten Water / Wasseranschluss

4x IM 401 Infästningspunkter 270

4x Infästningspunkter / Fixing points / Befestigungspunkte

A4 SCALE:1:10 DO NOT SCALE DRAWING

66 33

6x 6x Infästningspunkter Infästningspunkter

Fixing points Befestigungspunkte

120

Anslutning, vatten: Wasserzulauf: Kulventil utvändig Eckventile 3/8” gänga G 3/8” Vatten / Water / Wasseranschluss

250

250

Anslutning, avlopp: Ø 50 mm

519

gänga G 3/8”

120 60 385

Vatten / Water Anslutning, vatten: / Wasseranschluss Kulventil/ utvändig Avlopp Waste / Ablaufanschluss

400

430

150

619

885

60

150

Avlopp / Waste Anslutning, avlopp: / Ablaufanschluss Ø 50 mm

63 Granberg Interior AB

Granberg Interior AB


Installationer Elinstallation Placering elanslutning / Electrical connection location / Platz für die Elektro-Installation Modell: EASY 848H

BASICLINE 433 BASICLINE 434 DESIGNLINE 417

120

Eluttag förför belysning strömbrytare Elanslutning belysningvia via separat separat väggbrytare Connection for0,11A the lamp via separate wall switch 230V, max Schaltbare Beleuchtung Max djupstromanschluss vägguttag: 45fürmm 100

230V, max 0,11A Max djup vägguttag: 45mm Max depth of wall socket: 45mm Max. verfügbare Tiefe für Steckdose / Stecker: 45mm

Eluttag för lyftenhet

Eluttag lyftenhet 230V,förmax 1,5A Socket for lift system Max djup Steckdose fürvägguttag: den Lift 45 mm 230V, max 1,5A

1400

Centrum / Centrum Centre / Zentrum

Max djup vägguttag: 45mm Max depth of wall socket: 45mm Max. verfügbare Tiefe für Steckdose / Stecker: 45mm

Placering eluttag / Electrical socket location / Platz für die Elektro-Installation BASICLINE 415 BASICLINE 419

! Elanslutningarna skall vara jordade och kopplade via jordfelsbrytare. The connections must be earthed and connected via a RCD. Der Anschluss muss über eine geerdete Steckdose erfolgen, die über einen Fehlerstromschutzschalter abgesichert ist. Centrum / Centre / Zentrum

!

Modell: EASY 847L

Granberg Interior AB

Drawn

2015-11-20

Tel. +46(0)11197750 info@granberg.se www.granberg.se

TITLE:

REVISION

230V, max 1,5A

A4

EL 433, 434, 417

Max djup vägguttag: 45mm Eluttag för lyftenhet Max depth of wall socket: 45mm Max. verfügbare Tiefe230V, für Steckdose max 1,5A/ Stecker: 45mm

SCALE:1:10

100

400

Max djup vägguttag: 45 mm

DO NOT SCALE DRAWING

Centrum

Eluttag för lyftenhet Socket for lift system Steckdose für den Lift

Eluttagen ska vara jordade och kopplade via jordfelsbrytare

! 64 Eluttagen skall vara jordade och kopplade via jordfelsbrytare.

Eluttagen ska vara jordade och kopplade via jordfelsbrytare


elanslutning / Electrical connection location / Platz für die Elektro-Installation ElinstallationPlacering BASICLINE 401

Modell: HANDY 476H Eluttag förför belysning strömbrytare Elanslutning belysningvia via separat separat väggbrytare 230V, max Connection for0,11A the lamp via separate wall switch Schaltbare Beleuchtung Max djupstromanschluss vägguttag: 45fürmm

Centrum Centrum

2000

Centrum / Centre / Zentrum

230V, max 0,11A

!

!

Eluttagen ska vara jordade och kopplade via jordfelsbrytare

Elanslutningen skall vara jordad och kopplad via jordfelsbrytare. The connection must be earthed and connected via a RCD. Der Anschluss muss über geerdete Steckdosen erfolgen, die über einen Fehlerstromschutzschalter abgesichert sind.

Granberg Interior AB Tel. +46(0)11197750 info@granberg.se www.granberg.se

Drawn

2015-11-20

REVISION

TITLE:

EL 401

A4 SCALE:1:10 DO NOT SCALE DRAWING

65


Vårt övriga sortiment Skötbord Våra skötbord finns i en rad utföranden. Gemensamt är att de håller en hög kvalitet, där varje detalj är genomtänkt för att passa ett specifikt ändamål. Det går dessutom utmärkt att kombinera modellerna med varandra. På vår hemsida, www.constella.se hittar du hela sortimentet.

Kök Lyftsystem Att kunna laga sin egen mat är för de allra flesta en självklarhet men om du någon gång har provat att sitta på en stol när du ska utföra sysslorna i köket så inser du att det för en rullstolsburen användare behövs speciella lösningar. I vårt sortiment hittar du lyftsystem för både väggskåp och köksbänkar. Lösningar som ger alla möjlighet att kunna arbeta i köket på ett behagligt och effektivt sätt. Se våra lyftsystem på vår hemsida, www.constella.se

Arbetsbord Våra arbetsbord finns i en rad utföranden, genomtänkta för att passa dig som arbetar i storkök, laboratorium eller annan arbetsplats där det finns behov av höj- och sänkbar arbetsyta. Se våra arbetsbord på vår hemsida, www.constella.se


Constella förbehåller sig rätten att ändra i konstruktion och utförande. Färgavvikelser från katalogen kan förekomma. Constella förbehåller sig rätten att ändra i sortimentet. Formgivning och produktion av katalog: Constella Försäljning AB, augusti 2017

67


Constella Försäljning AB Box 10024 781 10 Borlänge Tel 0243-831 40 Fax 0243-177 13 E-mail info@constella.se Hemsida www.constella.se

Sortiment - Tvättställ 2017

Profile for Michael Gustafsson

Constella Tvättställ

Här hittar du alla våra tvättställ. Easy - Vår serie av motordrivna tvättställ. Handy - vår serie av manuellt ställbara tvättställ. I katalo...

Constella Tvättställ

Här hittar du alla våra tvättställ. Easy - Vår serie av motordrivna tvättställ. Handy - vår serie av manuellt ställbara tvättställ. I katalo...

Profile for constella

Recommendations could not be loaded

Recommendations could not be loaded

Recommendations could not be loaded

Recommendations could not be loaded
