KVALITET BAKOM VÄGGEN
2
FULLÄNDAD FUNKTION
REDO FÖR FRAMTIDENS BADRUM
De som monterade Geberit 1964 var före sin tid. Och det är de fortfarande. Våra WC-system är utrustade för att motsvara morgondagens standarder. Det är inte konstigt att Geberit inbyggnadscisterner har monterats över hela världen i 60 år.
3
FÖR MODERNA BADRUM GEBERIT INBYGGNADSFIXTURER
4
TILLFÖRLITLIG
Grundliga tester säkerställer tillförlitlighet och säkerhet.
VATTENTÄT
Inga dolda skarvar då spolröret är svetsat till cisternen. Detta förhindrar vattenläckage.
FRAMGÅNGSRIK
Den inbyggda tekniken har använts med framgång sedan 1964.
STABIL
Vikten av den vägghängda WC:n bärs inte av väggen utan av installationselementet.
HÅLLBAR
Tillgång på reservdelar garanteras i 50 år.
Geberit Sigma 12 cm (UP320) WS10009-20110209 6,0 l 5,0 / 4,0 www.well-online.eu
50 år 5
1964
KVALITET BAKOM VÄGGEN
→ Höjd 112 cm
→ Spolning framifrån
→ Passar spolplattorna Sigma
→ Vattenanslutning höger-/vänster-/ ovanifrån
→ Övre och nedre väggbeslag ingår
→ Passar till Geberit AquaClean duschtoalett
Geberit Sigma WC-fixtur med en konstruktionshöjd på 112 cm passar snabba och enkla monteringar i halvhöga eller rumshöga väggar. Åtkomst för service och underhåll sker genom servicetunneln bakom spolplattan.
Geberit inbyggnadsfixturer är välkända för sin unika kvalitet och säkra funktion. Alla cisterner läckagetestas innan de levereras. 50 års reservdelsgaranti ger långsiktig trygghet. Går att få med dubbelspolning, spola/stopp-funktion eller stor spolmängd.
REDUCERAD VATTENFÖRBRUKNING
Geberits WC-fixtur Sigma kan begränsas till 4,5 liter, vilket gör den till ett perfekt alternativ för den som vill minska sin vattenförbrukning. Tack vare det har den alltid rankats högt av WELL-märkningen (Water Efficiency Label).
GEBERIT SIGMA SMAL MODELL För trånga utrymmen finns även inbyggnadsfixturen i en smalare variant, endast 42,5 cm bred - perfekt för små gästtoaletter. För vägghängda WC-skålar med längre djup (upp till 70 cm). Lämplig för HWC-konstruktion.
nr
↑ WC-fixtur Sigma standard Art.nr 111.342.00.2 / RSK-nr 8000080 WC-fixtur Sigma smal modell (B: 42,5 cm)* Art.
111.312.00.5 / RSK nr 8097669
* Nedre väggfästen (8002535) beställs separat
GEBERIT SIGMA INBYGGNADSFIXTUR 6
VERKTYGSLÖS MONTERING AV SPOLPLATTA SÅ GÅR DET TILL
1 Montera montageboxen
2 Kapa montageboxens sidor 1-2 mm innanför färdig väggbeklädnad
3 Demontera skyddslocket/lyftkonsolen
4 Innan idrifttagning ska vattenröret renspolas
5 Montera lyftkonsolen och skyddsplattan
6 Montera spolplattans monteringsram
7 Vrid de vita låsbultarna 90° och tryck ned/upp de blå låssprintarna
8 Montera spolplattan
5 4 7 3 1 2 6 8
7
GEBERIT OMEGA INBYGGNADSFIXTUR
LÅGA KRAV PÅ UTRYMME HÖG FLEXIBILITET
→ Höjd 82 eller 98 cm
→ Spolning framifrån eller ovanifrån
→ Passar spolplattorna Omega
→ Vattenanslutning från vänster
→ Övre och nedre väggbeslag ingår
→ Passar till Geberit AquaClean duschtoalett
Vid montering av en vägghängd WC under ett fönster eller ett lutande tak är cisternens monteringshöjd extra viktig.
Geberit Omega inbyggnads cistern kan monteras i höjd 82 cm eller 98 cm och erbjuder enastående spolprestanda varje gång. En vattensnål dubbelspolning sparar värdefulla resurser och hjälper cisternen att uppnå full effektivitet

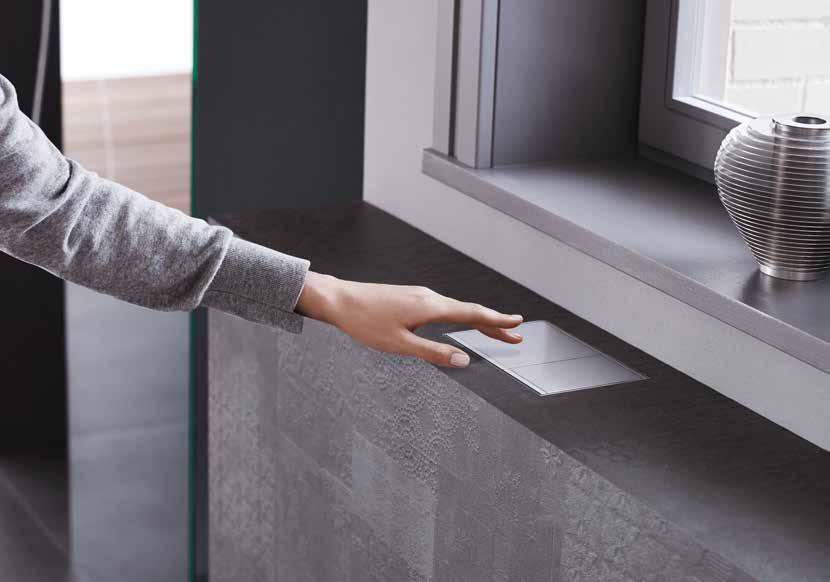

MANÖVRERING FRAM-/OVANIFRÅN Geberit Omega inbyggnadscistern är förenlig med nästan varje montering framför vägg. Beroende på konstruktion kan spolplattan anslutas på cisternens fram- eller ovansida. Inga särskida verktyg krävs för att montera cisternen eller spolplattan.
KOMPAKTA SPOLPLATTOR
Tack vare den reducerade serviceöppningen (180 x 110 mm) kan det på cisternen monteras små, eleganta spolplattor som Geberits spolplatta Omega 20, 30 eller Geberits nedsänkta spolplatta Omega 60. Dessutom kan Omega 01 och 10 med fjärrmanövrerad spolning placeras fritt inom en radie av 1,7 m från cisternen.
8
HÖG FLEXIBILITET MED
GEBERIT OMEGA INBYGGNADSFIXTUR
1 WC-fixtur Omega H: 82 cm
Art. nr 111.007.00.2/ RSK nr 8000081
WC-fixtur Omega H:98 cm
Art. nr 111.034.00.2 / RSK nr 8000082
2 De små, kompakta spolplattorna öppnar för nya designalternativ. I bilden visas Geberit Omega60 spolplatta med bredd 184 mm och höjd 114 mm.
3 Två möjliga monteringshöjder ger maximal flexibilitet.
2 3
1
9
TAR BORT OÖNSKADE LUKTER
Geberit DuoFresh fångar lukter direkt inne i WCskålen. Luften renas med ett keramiskt bikakefilter dolt bakom spolplattan och släpps sedan tillbaka ut i badrummet. Systemet fungerar oberoende av andra ventilationssystem. Luktutsugningen startar automatiskt när någon sätter sig på toaletten.
DuoFresh modul finns i flera utföranden:
• Med enbart insats för DuoFresh doftstavar
• Med luktutsugning, närhetssensor som aktiverar fläkt och belysning samt insats för DuoFresh doftstavar
DuoFresh-modulen monteras mot vägg, därefter monteras valfri Sigma spolplatta i serien Sigma01, 10, 20, 21, 30 eller 50, se mer info på sidan 17-21.
Installationen ska förberedas med elmatning 230V.
GEBERIT DUOFRESH MODUL 10
INNOVATIV LUKTUTSUGNING FÖR TOALETTER SÅ
FUNGERAR DET
Det keramiska bikakefiltret och insatsen till Geberit DuoFresh doftstav nås enkelt bakom spolplattan.
Det effektiva filtret renar luften grundligt och den tysta fläkten leder den renade luften tillbaka ut i badrummet.
Den inbyggda LED-belysningen ger en extra fördel. I underkant av spolplattan visar ett mjukt ljus vägen till toaletten så att du slipper tända på natten.
Obehagliga lukter tas bort direkt vid källan.
11
ANPASSA HÖJDEN EFTER MONTERING
→ Höjd 112 cm
→ Spolning framifrån
→ Passar spolplattorna Sigma
→ Vattenanslutning bakifrån/ovanifrån
→ Övre väggbeslag ingår
→ Passar till Geberit AquaClean duschtoalett
Nu är det möjligt att anpassa toalettens sitthöjd efter användaren efter att fixturen har monterats i väggen.
Inbyggnadsfixturen monteras på samma sätt som alla andra fixturer från Geberit med fyra fästpunkter. Den särskilda skärformen i styropor ser till att utskärningen för spol- och avloppsrören blir tillräckligt stor för att klara höjdjusteringen.
JUSTERA HÖJDEN UPP TILL 8 CM
Med Geberit fixtur för höjdjustering kan WC-stolens sitthöjd justeras med upp till 8 cm. Du kan ställa in toalettens sitthöjd från 41 cm till 49 cm från golvet.
← WC-fixtur Sigma med justerbar höjd Art. nr 111.396.00.5 / RSK nr 8097707
*Nedre väggfästen (8002535) beställs separat. WC-skål beställs separat.
GEBERIT SIGMA INBYGGNADSFIXTUR
12
8 cm
HÖJDJUSTERING - SÅ ENKELT ÄR DET
1 Höjden ändras med en justerskruv som är placerad bakom spolplattan. Genom att ta av spolplattan är det enkelt att justera toalettens höjd med upp till 8 cm.
2 Mellan toaletten och den avslutande väggbeklädnaden placeras en täckplåt i borstat rostfritt stål (beställs separat) som täcker utskärningen.
2 1
13
GEBERIT DUOFIX SIGMA TEK INBYGGNADSFIXTUR
EN TRYGG LÖSNING
→ Höjd 120 cm
→ Spolning framifrån
→ Passar spolplattorna Sigma
→ Vattenanslutning ovanfrån
→ Passar till Geberit AquaClean duschtoalett
Geberit har utvecklat en inbyggnadscistern för montering mellan reglar i vägg när man vill ha en hel och slät vägg istället för en installationsvägg. Resultet är en cistern som är enkel att montera för installatören. Det är dessutom lätt för plattsättaren att ansluta tätskikt och sätta kakel. Cisternen är utbytbar inifrån badrummet utan att tätskiktet behöver brytas eller skadas.
Ramen monteras med vinkeljärn i toppen och med skruvar mot golvregel, samt i de färdigborrade hålen i sidan på ramen mot stående reglar.
Tätningsmanschetten är fabriksmonterad mot säkerhetsboxen, vilket ger en helt vattentät anslutning mot väggens tätskikt.
Inbyggnadscisternen ansluts uppifrån med rör-i-rör. Röret fästs säkert och tätt mot säkerhetsboxen.
När kakelsättaren gjort klart är det lätt att efteråt skifta cisternen, utan att bryta tätskiktet, om olyckan varit framme.
14
GEBERIT DUOFIX SIGMA TEK SÅ FUNGERAR DEN
Duofix TEK har en Sigma inbyggnadscistern.
Samtliga Sigma spolplattor passar och reservdelar håller vi i minst 25 år
Spolrör med läckageindikering gör dig varse om ett läckage skulle inträffa
Förberedd för Geberit AquaClean duschtoalett
Fabriksmonterad tätningsmanschett som limmas in i väggens tätskikt säkerställer en helt vattentät installation
Frontplattan tillverkas i armerad gips och kan justeras steglöst i djupled
Avloppsböj med fabriksmonterad läckageindikering
→ WC-fixtur Sigma TEK Art. nr. 111.910.00.5 / RSK nr 8002532
15
FÖR SPECIELLA BEHOV GEBERIT
→ Höjd 112 cm
→ Spolning framifrån
→ Passar spolplattorna Sigma
→ Vattenanslutning sida/ovanifrån
→ Övre väggbeslag ingår
→ Passar till Geberit AquaClean duschtoalett
FÖR BADRUM DÄR ARMSTÖD BEHÖVS
Det extra breda elementet på 88 cm möjliggör montering av armstöd på de förmonterade plywoodskivorna.
BERÖRINGSFRIA SPOLPLATTOR
Geberits beröringsfria spolplattor möjliggör helautomatisk spolning eller spolning med hjälp av en inbyggd fjärrkontroll i armstöden.
← WC-fixtur Sigma för armstöd
Art.nr 111.918.00.5 / RSK-nr 8002562
WC-skål och armstöd ingår ej
INBYGGNADSFIXTUR
16
SIGMA
FÖR ARMSTÖD
SIGMA SPOLPLATTOR
I EN KLASS FÖR SIG
→ Sigma spolplattor är kompatibla med Sigma inbyggnadsfixturer.
SIGMA10
→ Funktion: enkelspolning
→ Mått: 246 x 164 mm
→ 115.758.KJ.5 / 7972470
Material: plast
Vit/blankfkr/vit
115.758.01.5 / 8002046
Material: r.fr. stål, easy-to-clean
Mattvit/vit/mattvit
→ 115.758.KK.5 / 7972471
Material: plast Vit/guld/vit
SIGMA01
→ Funktion: dubbelspolning
→ Mått: 246 x 164 mm
→ 115.758.KH.5 / 7972469
Material: plast
Blank-/matt-/blankfkr
→ 115.758.JT.5 / 7722523
Material: plast, easy-to-clean
Matt vit/polerad/vit
→ 115.758.JQ.5 / 7722607
Material: plast, easy-to-clean
Matt-/blankförkromad
→ 115.787.SN.5 / 7972476
Material: plast, easy-to-clean, skruvbar
Borstad/polerad/borstad
→ 115.758.SN.5 / 7972475
Material: rostfritt stål
Borstad/polerad/borstad
→ 115.770.JQ.5 / 7722608
Material: plast
Lack/mattförkromad
→ 115.770.21.5 / 7972381
Material: plast
Blankförkromad
→ 115.770.DT.5 / 7972385
Material: plast Mässing (färg)
→ 115.770.11.5 / 7972380
Material: plast Alpinvit
→ 115.770.KA.5 / 7972391
Material: plast
Blank-/mattförkromad
→ 115.770.DW.5 / 7972386
Material: plast
Svart RAL 9005
→ 115.758.KM.5 / 7972473
Material: plast
Svart/blankfkr/svart
→ 115.758.16.5 / 8002045
Material: r.fr. stål, easy-to-clean
Mattsvart/svart/mattsvart
→ 115.758.14.5 / 7722522
Material: plast, easy-to-clean
Matt svart/polerad/svart
TYP 10IR
Funktion: elektronisk
→ För Sigma-cisterner → Ø 60 mm
→ För inbyggnad i vägg eller möbel
→ Nätversion kräver installationssats 7832362 eller 7832367
→ 115.936. SN.6 / 7722774 nät
115.937.SN.6 / 7722772 batt.
Rostfritt stål
→ 115.936.14.6 / 8002034 nät
115.937.14.6 / 8002035 batt.
Mattsvart
2 112 cm ← 24 6 16 4
17
SIGMA10IR
→ Funktion: beröringsfri spolning
→ Mått: 246 x 164 mm
→ Kräver installationssats 7832362 eller 7832367
→ 115.907.KJ.6 / 7722781 nät
115.908.KJ.6 / 7722787 batt.
Material: plast Vit/blankförkromad
SIGMA10 ELEKTRONISK STYRNING
→ Funktion: dubbelspolning
→ Mått: 246 x 164 mm
→ Inkoppling till nät kräver inst. sats 7832362 eller 7832367
SIGMA20
→ Funktion: dubbelspolning
→ Mått: 246 x 164 mm
→ 115.906.SN.6 / 7722779 nät
Material: stål, skruvbar
Borstat stål
→ 115.882.KJ.1 / 7832163
Material: plast
Vit/blankförkromad
→ 115.882.01.1 / 7722609
Material: plast, easy-to-clean Matt vit/vit
→ 115.907.KK.6 / 7722782 nät
115.908.KK.6 / 7722788 batt.
Material: plast Vit/förgylld
→ 115.907.KH.6 / 7722780 nät
115.908.KH.6 / 7722786 batt.
Material: plast Blank-/mattförkromad
→ 115.907.SN.6 / 7722785 nät
115.908.SN.6 / 7722791 batt.
115.909.SN.6 / 7722792 batt. skruvbar
Material: plast Borstad/polerad
→ 115.907.JQ.6 / 8002057 nät
115.908.JQ.6 / 8002031 batt.
Material: plast, easy-to-clean Matt-/blankförkromad
→ 115.907.KM.6 / 7722783 nät
115.908.KM.6 / 7722789 batt.
Material: plast Svart/blankförkromad
→ 115.890.SN.6/ 7722777 nät.
Material: rostfritt stål , skruvbar
Borstad metall
→ 115.882.KK.1 / 7832164
Material: plast Vit/förgylld
→ 115.882.JT.1 / 7832283
Material: plast, easy-to-clean Matt vit/blankförkromad
→ 115.891.SN.6/ 7722778 batt.
Material: rostfritt stål, skruvbar
Borstad metall
SIGMA10
ELEKTRONISK STYRNING
→ Funktion: enkelspolning, start/stopp
→ Mått: 246 x 164 mm
→ Inkoppling till nät kräver inst. sats 7832362 eller 7832367
→ 115.863.SN.6/ 7722794 nät, kabel.
Material: rostfritt stål , easy-toclean
Borstad metall/polerad
→ 115.867.SN.6/ 7722796 nät, radio.
Material: rostfritt stål , easy-toclean
Borstad metall/polerad
→ 115.869.SN.6/ 7722797 batt., radio.
Material: rostfritt stål , easy-toclean
Borstad metall/polerad
→ 115.882.11.1 / 7722610
Material: plast Vit/matt vit
→ 115.882.SN.1 / 7832168
Material: rostfr. stål, easy-to-clean Borstat stål/polerad
→ 115.882.KH.1 / 7832162
Material: plast Blank-/mattförkromad
→ 115.882.JQ.1 / 7832282
Material: plast Matt-/blankförkromad
→ 115.889.SN.1 / 7832224
Material: rostfr. stål, easy-to-clean Borstat stål/polerad
→ 115.882.KM.1 / 7832166
Material: plast
Svart/blankförkromad
→ 115.882.14.1 / 7832281
Material: plast, easy-to-clean Mattsvart/blankförkromad
→ 115.882.DW.1 / 7722612
Material: plast Svart/mattsvart
→ 115.882.16.1 / 7722611
Material: plast, easy-to-clean Mattsvart/svart
18
SIGMA21
→ Funktion: dubbelspolning
→ Mått: 246 x 164 mm
→ 115.650.SI.1 / 7722574
Material: glas, vit Rödguld
→ 115.650.JV.1 / 7722572
Material: betonglook Rödguld
→ 115.650.JM.1 / 7722571
Material: skiffer Rödguld
→ 115.650.SJ.1 / 7722575
Material: glas, svart Rödguld
→ 115.650.JX.1 / 7722573
Material: amerikansk valnöt Rödguld
→ 115.650.00.1 / 7722570 Kundanpassad design Rödguld
→ 115.651.SI.1 / 7722580
Material: glas, vit
Svart krom
→ 115.651.JV.1 / 7722578
Material: betonglook
Svart krom
→ 115.651.JM.1 / 7722577
Material: skiffer
Svart krom
→ 115.651.SJ.1 / 7722581
Material: glas, svart
Svart krom
→ 115.651.JX.1 / 7722579
Material: amerikansk valnöt
Svart krom
→ 115.651.00.1 / 7722576
Kundanpassad design
Svart krom
→ 115.884.SI.1 / 7832225
Material: glas, vit Blankförkromad
→ 115.884.JV.1 / 7722623
Material: betonglook Blankförkromad
→ 115.884.JM.1 / 7832229
Material: skiffer
Blankförkromad
→ 115.884.SJ.1 / 7832226
Material: glas, svart Blankförkromad
→ 115.884.JX.1 / 7722624
Material: amerikansk valnöt Blankförkromad
→ 115.884.00.1 / 7832228
Kundanpassad design
Blankförkromad
→ 115.884.JK.1 / 7722688
Material: glas, lava Blankförkromad
→ 115.652.SI.1 / 7722586
Material: glas, vit Mässing
→ 115.652.JV.1 / 7722584
Material: betonglook Mässing
→ 115.652.JM.1 / 7722583
Material: skiffer Mässing
→ 115.652.SJ.1 / 7722587
Material: glas, svart Mässing
→ 115.652.JX.1 / 7722585
Material: amerikansk valnöt Mässing
→ 115.652.00.1 / 7722582
Kundanpassad design Mässing
På spolpl attor med kundanpassad design kan man välja motiv eller kakel/klinker som man önskar. Här visar vi några exempel för att illustrera den stora designfriheten.
→ 115.884.JL.1 / 7722689
Material: glas, sandfärgat Blankförkromad
19
SIGMA30
→ Funktion: dubbelspolning
→ Mått: 246 x 164 mm
→ 115.883.KJ.1 / 7832170
Material: plast Vit/blankförkromad
→ 115.883.KK.1 / 7832171
Material: plast Vit/förgylld
→ 115.883.01.1 / 7722613
Material: plast, easy-to-clean Matt vit/vit
→ 115.883.KH.1 / 7832169
Material: plast Blank-/mattförkromad
→ 115.883.DW.1 / 7722616
Material: plast Svart/mattsvart
→ 115.883.161 / 7722615
Material: plast, easy-to-clean Mattsvart/svart
→ 115.883.11.1 / 7722614
Material: plast Vit/vit matt
→ 115.883.JT.1 / 7832286
Material: plast, easy-to-clean Matt vit/blankförkromad
→ 115.883.JQ.1 / 7832285
Material: plast, easy-to-clean Mattlack/blankförkromad
→ 115.883.KM.1 / 7832173
Material: plast Svart/blankförkromad
→ 115.883.14.1 / 7832284
Material: plast, easy-to-clean Mattsvart/blankförkromad
SIGMA30 ENKELSPOLNING
→ Funktion: enkelspolning
→ Mått: 246 x 164 mm
→ 115.893.KJ.1 / 7832175
Material: metall Vit/blankförkromad
→ 115.893.JT.1 / 7722526
Material: plast, easy-to-clean Matt vit/blankförkromad
→ 115.893.KY.1 / 7832177
Material: metall Blankförkromad/borstad
→ 115.893.KX.1 / 7832176
Material: metall Borstad krom/blankförkromad
→ 115.893.45.1 / 7832200
Material: metall Förgylld
→ 115.893.14.1 / 7722525
Material: plast, easy-to-clean Mattsvart/blankförkromad
SIGMA50
→ Funktion: dubbelspolning
→ Mått: 246 x 164 mm
→ 115.788.JL.2 / 7722687
Material: metall, glas Sandgrå/blankförkromad
→ 115.788.21.2 / 7832274
Material: metall
Förkromad/blankförkromad
→ 115.788.GH.2 / 7832276
Material: metall Förkromad/borstat stål
→ 115.788.JK.2 / 7722686
Material: metall, glas Lava/blankförkromad
→ 115.788.SD.2 / 7832278
Material: metall, glas Rökfärgat spegelglas/förkromad
20
→ 115.670.11.2 / 7722589
Material: glas, alpinvit Rödguld
→ 115.670.JV.2 / 7722592
Material: betonglook Rödguld
→ 115.670.JM.2 / 7722591
Material: skiffer Rödguld
→ 115.670.DW.2 / 7722590
Material: glas, svart Rödguld
→ 115.670.JX.2 / 7722593
Material: amerikansk valnöt Rödguld
→ 115.670.QB.2 / 8002024
Borstad rödguld, easy-to-clean Rödguld
→ 115.670.00.2 / 7722588
Kundanpassad design Rödguld
→ 115.671.11.2 / 7722595
Material: glas, alpinvit
Svart krom
→ 115.671.JV.2 / 7722598
Material: betonglook
Svart krom
→ 115.671.JM.2 / 7722597
Material: skiffer
Svart krom
→ 115.671.DW.2 / 7722596
Material: glas, svart Svart krom
→ 115.671.JX.2 / 7722599
Material: amerikansk valnöt
Svart krom
→ 115.671.QD.2 / 8002025
Svart krom, easy-to-clean Svart krom
→ 115.671.00.2 / 7722594
Kundanpassad design Svart krom
På spolpl attor med kundanpassad design kan man välja motiv eller kakel/klinker som man önskar. Här visar vi bara några exempel för att illustrera den stora designfriheten.
→ 115.788.11.2 / 7832273
Material: plast, alpinvit
Blankförkromad
→ 115.788.JV.2 / 77722691
Material: betonglook Blankförkromad
→ 115.788.JM.2 / 7832277
Material: skiffer
Blankförkromad
→ 115.788.DW.2 / 7832275
Material: plast, svart RAL9005 Blankförkromad
→ 115.788.JX.2 / 7722692
Material: amerikansk valnöt Blankförkromad
→ 115.672.11.2 / 7722601
Material: glas, alpinvit Mässing
→ 115.672.JV.2 / 7722604
Material: betonglook Mässing
→ 115.672.JM.2 / 7722603
Material: skiffer Mässing
→ 115.672.DW.2 / 7722602
Material: glas, svart Mässing
→ 115.672.JX.2 / 7722605
Material: amerikansk valnöt Mässing
→ 115.672.QF.2 / 8002026
Borstad mässing, easy-to-clean Mässing
→ 115.788.00.2 / 7722524
Kundanpassad design Blankförkromade
→ 115.672.00.2 / 7722600
Kundanpassad design Mässing
21
SIGMA60
→ Plan med väggen
→ Mått: 214 x 132 mm
→ 115.640.SI.1 / 7832197
Material: glas
Vit
→ 115.640.GH.1 / 7832196
Material: metall
Borstat stål
→ 115.640.SJ.1 / 7832198
Material: glas
Svart
→ 115.640.JK.1 / 7722684
Material: glas
Lava
→ 115.640.JL.1 / 7722685
Material: glas
Sandgrå
→ 115.641.21.1 / 7832160
Täckram. Stål Blankförkromad
→ 115.641.GH.1 / 7832161
Täckram. Borstat stål Förkromad
SIGMA70
→ Funktion: dubbelspolning
→ Mått: 250 x 146 mm
→ 115.622.SI.1 / 8002020
Material: glas
Vitt glas
→ 115.622.JL.1 / 8002015
Material: glas
Sandgrå
→ 115.622.QF.1 / 8002019
Material: rostfritt stål
Mässing
→ 115.622.JK.1 / 8002014
Material: glas
Lava
→ 115.622.SJ.1 / 8002021
Material: glas
Svart
→ 115.622.JT.1 / 8002016
Material: rostfritt stål
Matt vit
→ 115.622.FW.1 / 8002013
Material: rostfritt stål
Borstat stål
→ 115.622.QB.1 /8002017
Material: rostfritt stål
Rödguld
→ 115.622.QD.1 / 8002018
Material: Rostfritt stål
Svart krom
TÄCKPLATTA SIGMA
→ Täckplatta till UP300
→ Mått: 246 x 164 mm
→ 115.764.FW.1 / 7790383
Material: rostfr, stål, easy-to-clean Rostfritt stål
→ 115.766.SI.1 / 8009012
Material: Glas Vit
→ 115.768.11.1 / 8009009
Material: Plast
Alpinvit
→ 115.622.14.1 / 8002012
Material: rostfritt stål
Matt svart
SIGMA80
→ Funktion: beröringsfri spolning
→ Mått: 247 x 164 mm
→ 116.090.SM.6 / 7722770**
Material: glas
Spegelglas
→ Mått: 257 x 157 mm
→ 115.768.21.1 / 8009010
Material: Plast
Blankförkromad
→ 115.623.21.1 / 8002022
Täckram. Formgjuten metall
Blankförkromad
→ 115.768.46.1 / 8009011
Material: Plast
Mattförkromad
→ 115.623.QC.1 / 8002023
Täckram. Formgjuten metall
Svart krom / polerad
→ 115.766.00.1 / 8009013
Material: metall
Kundanpassad design
→ 116.090.SG.6 / 7722771**
Material: glas
Svart glas
** Inkoppling till nät kräver inst. sats. 7832362 eller 7832367
22
ENKLASTE SÄTTET ATT FÅ EN FRÄSCH WC
Fäll ut spolplattan, placera DuoFresh doftstav och stäng igen. Precis så enkelt är det att få flera veckors hygienisk fräschör med insatsen för DuoFresh doftstav (RSK nr. 7722530). Insatsen kan beställas som tillval och passar till Geberit spolplattor 01, 10, 20, 30 och 50 i Sigma-serien.
1. Dra ut spolplattan
3. Stäng spolplattan och njut av fräschören i varje spolning
2. Placera Geberit DuoFresh doftstav i insatsen23
OMEGA SPOLPLATTOR
LITEN OCH SMART
→ Omega spolplattor och spolknappar är kompatibla med Omega inbyggnadsfixturer.
82/98 cm
OMEGA REMOTE DUBBELSPOLNING
→ Funktion: pneumatisk
→ Dold spolplatta
→ Mått: 129 x 74 mm
→ 116.051.KT.1 / 7722619
142
Material: plast Vit/förkromad
→ 116.051.KA.1 / 7722618
Material: plast
→ 116.051.GH.1 / 7722617
Material: plast , easy-to-clean Förkromad/borstad
→ 116.051.KV.1 / 7722621
Material: plast Svart/förkromad
TYP 10IR
Funktion: elektronisk
→ Ø 60 mm
→ För inbyggnad i vägg eller möbel
OMEGA01 REMOTE DUBBELSPOLNING
→ Funktion: pneumatisk
→ Ø 100 mm
→ 116.050.11.1 / 7972544
Material: plast Alpinvit
→ 116.050.JQ.1 / 8002038
Material: plast Mattförkromad
→ 116.050.21.1 / 7972545
Material: plast Blankförkromad
→ 116.044.11.1 / 7972547
Material: plast, utskjutande Alpinvit
OMEGA01 REMOTE ENKELSPOLNING
→ Funktion: pneumatisk
→ Ø 94 mm
→ Kräver montagemutter 7972554
→ 116.040.11.1 / 7972541
Material: plast Alpinvit
OMEGA10 REMOTE DUBBELSPOLNING
→ Funktion: pneumatisk
→ Ø 100 mm
→ 116.057.KJ.1 / 7972549
Material: plast
Vit
→ 116.057.KK.1 / 7972550
Material: plast
Vit/förgylld
→ 116.057.KH.1 / 7972548
Material: plast
Blankförkromad
→ 116.057.JQ.1 / 8002041
Material: plast Mattförkromad
→ 116.057.SN.1 / 7722452
Material: rostfritt stål
Borstat stål
→ 116.057.16.1 / 8002039
Material: plast
Mattsvart, easy-to-clean
Blank-/mattförkromad
→ Inkoppling till nät kräver inst. sats 7832362 eller 7832367
→ 116.052.21.1 / 7722622
Material: plast , utskjutande Blankförkromad
→ 115.956.SN.6 / 7722773, nät Material: Rostfritt stål
→ 115.956.14.6 / 8002058, nät
Material: Rostfritt stål
Svart matt
→ 116.040.JQ.1 / 8002036
Material: plast Mattförkromad
→ 116.040.21.1 / 7972542
Material: plast Blankförkromad
→ 116.057.DW.1 / 8002040
Material: plast
Svart/mattsvart, easy-to-clean
→ 116.057.KM.1 / 7972551
Material: plast
Svart
1
← ↓ 213
24
OMEGA20
→ Funktion: dubbelspolning
→ Mått: 212 x 142 mm
→ 115.085.01.1 / 8002068
Material: plast, easy-to-clean Mattvit/vit/mattvit
→ 115.085.11.1 / 8002069
Material: plast Vit/mattvit/vit
→ 115.085.KH.1 / 7972637
Material: plast Blank-/mattförkromad
→ 115.085.KM.1 / 7972641
Material: plast Svart/blankförkromad
→ 115.085.14.1 / 8002070
Material: plast, easy-to-clean Mattsv/blankförkr/mattsv
→ 115.085.16.1 / 8002047
Material: plast, easy-to-clean Mattsvart/svart/mattsvart
→ 115.085.DW.1 / 8002071
Material: plast Svart/mattsvart/svart
→ 115.085.JT.1 / 8002067
Material: plast, easy-to-clean Mattvit/blankfkr/mattvit
→ 115.085.KK.1 / 7972639
Material: plast Vit/förgylld
→ 115.085.JQ.1 / 7722569
Material: plast, easy-to-clean Matt-/blankförkromad
OMEGA30
→ Funktion: dubbelspolning
→ Mått: 212 x 142 mm
→ 115.080.JT.1 / 8002072
Material: plast, easy-to-clean Mattvit/blankförkromad
→ 115.080.01.1 / 8002073
Material: plast, easy-to-clean Mattvit/vit/mattvit
→ 115.080.11.1 / 8002074
Material: plast Vit/mattvit/vit
→ 115.080.KJ.1 / 7972617
Material: plast Vit/blankförkromad
→ 115.080.KK.1 / 7972618
Material: plast Vit/förgylld
→ 115.080.KH.1 / 7972616
Material: plast Blank-/mattförkromad
→ 115.080.JQ.1 / 7722568
Material: plast, easy-to-clean Matt-/blankförkromad
→ 115.080.14.1 / 8002075
Material: plast, easy-to-clean Mattsvart/blankfkr/mattsvart
→ 115.080.DW.1 / 8002076
Material: plast
Svart/mattsvart/svart
→ 115.080.16.1 / 8002048
Material: plast, easy-to-clean Mattsvart, svart
OMEGA60
→ Plan med väggen
→ Funktion dubbelspolning
→ Mått: 184 x 114 mm
→ 115.081.SI.1 / 7972623
Material: glas Vit
→ 115.081.JL.1 / 7722679
Material: glas
Sandgrå
→ 115.081.GH.1 / 7972622
Material: rostfritt stål
Borstat stål
→ 115.081.JK.1 / 7722678
Material: glas
Lava
→ 115.081.SJ.1 / 7972624
Material: glas
→ 115.086.21.1 / 7972643
Täckram. Stål
Blankförkromad
→ 115.086.GH.1 / 7972644
Täckram. Stål, easy-to-clean
Borstat stål
OMEGA TÄCKPLATTA
→ Funktion: dubbelspolning
→ Mått: 184 x 114 mm
→ 115.082.00.1/ 7972626
Material: metall Kundanpassad design
→ 115.082.SI.1 / 7972627
Material: glas
Vit
25
RESERVDELAR OCH TILLBEHÖR
VÄGGBESLAG NEDTILL KLOSETTBÖJ
→ Används för att fästa inbyggnadsfixtur i vägg nära golv. Kan justeras från 130 till 200 mm.
HÖRNBESLAG UPPTILL
→ Används vid montering av inbyggnadsfixturer i ett hörn. Kompatibel med samtliga fixturer.
→ 111.064.00.1 / 8002535
TVÄRSTAG FÖR SMÅ TOALETTSKÅLAR
→ Används som stöd för små toalettskålar med en anläggningsyta på mindre än 170 mm.
→ 111.835.00.1 / 8097675
EXCENTRISK ANSLUTNINGSSATS
→ Används när toaletten ska justeras uppåt/nedåt med 25 mm efter att väggens beklädnad är klar.
→ Används till avloppsrör, toaletter med vågrätt avlopp med mera.
→ 366.061.16.1 / 2721551 (90° d 90 mm, d1 90 mm)
→ 367.070.16.1 / 7879025 (90° d 110 mm, d1 90 mm)
KLOSETTANSLUTNINGSRÖR
→ Används till avloppsrör, toaletter med vågrätt avlopp med mera.
→ 111.847.00.1 / 8097715
MONTERINGSSATS
DUOFIX SYSTEMSKENA
→ Används för att fästa inbyggnadsfixturen i skena
→ 405.012.00.1 / 2721566 (d 110 mm, d1 45 mm)
→ 405.116.00.1 / 2721567 (d 90 mm, d1 45 mm)
FÖRLÄNGD PEH-ANSLUTNINGSSATS
→ Används exempelvis när konstruktionen framför inbyggnadsfixturen är tjockare än 90 mm. Längd 300 mm.
→ 366.887.16.1 / 2721559 (d 90 mm, d1 90 mm)
→ 367.887.16.1 / 2721562 (d 110 mm, d1 90 mm)
FÖRLÄNGNINGSSATS FÖR
SPOLPLATTOR TILL
CISTERN UP200 OCH UP300
→ Används vid förlängning av tryckstänger och monteringsbultar vid förmurning på högst 180 mm.
→
→ 152.441.46.1 / 2721564
→ 240.938.00.1 / 7722438
d1 d
111.844.00.1 / 8097677
INBYGGNADSFIXTURER 26
GEBERIT
DUOFIX SYSTEMSKENA
→ Används för uppbyggnad av en installationsvägg då det placeras flera fixturer sida vid sida. 2-pack, 3 m/st.
LJUDDÄMPNINGSSATS
→ Monteras som ljudisolering mellan vägghängd WC-stol och vägg.
INSATSER FÖR SIGMA SPOLPLATTOR
→ Passar inbyggnadsfixturer Sigma med spolplattorna Sigma 01/10/20/50.
→ 111.878.00.1 / 8097676
VINKELBESLAG FÖR STOMVÄGG
→ Används för att fästa inbyggnadsfixtur i stomvägg med stolpavstånd 500-650 mm
→ 111.869.00.1 / 8097716
MONTERINGSFÖRLÄNGARE FÖR VÄGGBESLAG, ÖVERDEL OCH MONTERINGSSATS FÖR SKENA
→ Används vid förlängning av övre väggbeslag och monteringssats för skena 200-400 mm.
220 M10
→ 111.887.00.1 / 8097447
→ 156.050.00.1 / 2721565
DUOFRESH STAV 8-PACK
→ Ger fräsch doft och motverkar smuts och kalkavlagringar i cistern och WC-skål.
→ 244.800.00.1 / 7722693
TÄCKPLÅT TILL FIXTUR MED JUSTERBAR HÖJD
→ Placeras mellan toaletten och den avslutande väggbeklädnaden i borstat rostfritt stål.
DuoFresh insats för stav (kräver ingen transformator)
→ 115.062.BZ.1 / 7722521. Antracitgrå
→ 115.062.21.1 / 7722520. Blankförkromad
DuoFresh insats med automatisk aktivering, med luktutsugning och stav. Kräver transformator 115.335.00.1 / 7832362
→ 115.050.BZ.2 / 7722768. Antracitgrå**
→ 115.050.21.2 / 7722769. Blankförkromad**
Transformator 230 V/12 V/50 Hz med kabel 1,8 m
→ 115.335.00.1 / 7832362*
→ 115.396.00.1
40 42
27
MÅTT OCH RITNINGAR GEBERIT
SIGMA STANDARD
→ 111.342.00.2 / 8000080
→ Höjd 112 cm, bredd 50 cm
→ Kompatibel med spolplattor Sigma
→ Passar till Geberit AquaClean duschtoalett
SIGMA SMAL
→ 111.312.00.5 / 8097669
→ Höjd 112 cm, bredd 42,5 cm
→ Kompatibel med spolplattor Sigma
→ Passar till Geberit AquaClean duschtoalett
OMEGA 82 CM
→ 111.007.00.2 / 8000081
→ Höjd 82 cm, bredd 50 cm
→ Kompatibel med spolplattor Omega
→ Passar till Geberit AquaClean duschtoalett
1 1 3 2
2 3
73 ≥ 30 30 100 23–28 0 3 0–20 1045 425 ø PEX 15/16 mm H 10 18/23 5 5 0 100 17 45 48 9 –135 ≤ 70 2 1 41–46
INBYGGNADSFIXTURER 28
OMEGA 98 CM
→ 111.034.00.2 / 8000082
→ Höjd 98 cm, bredd 50 cm
→ Kompatibel med spolplattor Omega
→ Passar till Geberit AquaClean duschtoalett
SIGMA MED FRÅNLUFT
→ 111.364.00.5 / 8002560
→ Höjd 112 cm, bredd 50 cm
→ Kompatibel med spolplattor Sigma
→ Passar till Geberit AquaClean duschtoalett
SIGMA JUSTERBAR HÖJD
→ 111.396.00.5 / 8097707
→ Höjd 112 cm, bredd 42,5 cm
→ Kompatibel med spolplattor Sigma
→ Passar till Geberit AquaClean duschtoalett
5 5
4 4
6 6 73 ≥ 30 30 R½ 100 0–20 1045 425 112 67 23 5 18 5 23–31 0 48 45 11 100 17 0 ≤ 70 41-49+2 −1 0 0−20 100 50 R ½" 73 1045 112 195 ≥ 30 5 18/23 5 23 41+2 −1 ≤ 62 0 100 12 6 48 9−135 29
SIGMA TEK
→
→ Höjd 120 cm
→ Kompatibel med spolplattor Sigma
→ Integrerat tätskikt för våtrum
→ Passar till Geberit AquaClean duschtoalett
SIGMA FÖR ARMSTÖD
→ 111.918.00.5 / 8002562
→ Höjd 112 cm, bredd 56-76 cm
→ Kompatibel med spolplattor Sigma
→ Armstöd ingår ej
→ Passar till Geberit AquaClean duschtoalett
73 425 485 185 185 88 R½ 100 23–28 0 3 0–20 1045 112 11 ≥ 30 30 18/23 13 55 0 100 17 45 48 9–135 41–46+2 −1 ≤ 70 8 8
111.910.00.5 / 8002532
41+2 −1 ≤ 62 0 100 48 9−135 13 145 6 7 7 30
31
Geberit
Folketshusgatan 1
295 31 Bromölla
T 0456 - 48000 order.se@geberit.com www.geberit.se
AB
SE/01.24 © by Geberit AB
Proffs: Prenumerera på vårt nyhetsbrev
