Reuse and Creation Taller Arauco

The Project

There is an existing space of 80 m2, which functions as a practice workshop In a workshop, different situations occur such as study, layout, presentations, correction etc, which are often spontaneous resulting in inappropriate use of space transforming into spatial disorder

1) Planimetric survey of the existing workshop, together with it, 5 situations that occur in a common space are identified: Study situation, layout situation, Rest / break situation, correction situation and delivery situation.

2) After studying the planimetric survey, it is concluded that currently, the existing space and its spatial distribution are not

Referents

Sol Lewitt appropriates space by combining basic geometric shapes, mainly cubes, which are serially repeated following a regular sequence that produce a sense of order and mathematical rigor. The wooden partition is structurally essential, in this case, the architect strips the regular structure to make it evident and make it the protagonist.

Sol

Lewitt

/ Title corner “Orden,claridad, escencialidad”

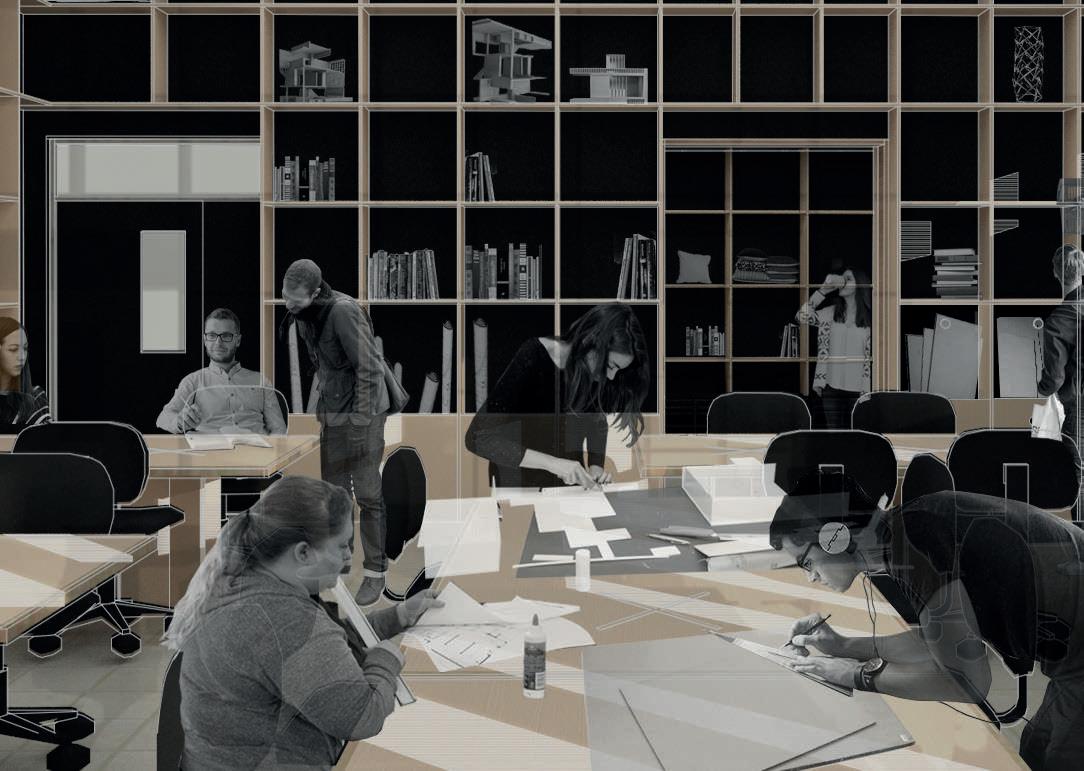

The architectural intervention of the practice workshop seeks to give order to the student’s daily life in this limited space, without forgetting the various activities that take place.

PROPUESTA:

Creación de una reticula de madera en base a placas entendida como SISTEMA FLEXIBLE en el cual se desarrollan todas las situaciones existentes en el taller en base a ensambles.

ESTRUCTURACIÓN DEL PROYECTO

2 Se dispones piezas triangulares como soporte de la estructura ensalblada, los cuales se atornillan al tabique, la pieza vertical y tambien la horizontal.

Vertical en muro de exposiciòn:

Anclaje:

Posiciòn de las piezas horizontales:

La pieza vertical de 2,63 mts de largo se ancla a la viga existente y al suelo, para luego poder sostener las piezas horizontales ensambladas.

Verticales en muros longitudinales: Verticales en muro transversal de mayor tamaño:

La pieza vertical de mayor longitud responde al muro de mayor altura. El empalme se resulve de manera tal que no interfiere con las ranuras que permiten el ensamble.

Criterio de esquina en encuentro de muros de menor tamaño:

Pieza de madera continua en forma de L que se ensambla en las piezas veticales correspondientes se refuerza con pieza triangular fabricada previamente.

Existen dos tipos de piezas horizontales las cuales se ensalmblan a la estructura, una de ellas corresponde un accesorio que subdivide los compratimientos de la grilla madre. Los muros que contienen vanos se ven intervenidos por piezas verticales de mayor tamaño, sin embargo responden la lògica de ensamble que se repite en la totalidad del proyecto.

Criterio de esquina en encuentro de muros de mayor tamaño:

La disposiciòn de las piezas dde esquina responder la los vanos existentes, en este caso una puerta.

Criterio de esquina en encuentro de muros de menor tamaño:

Pieza de madera identica a la del muro que enfrenta.

Criterio de esquina en encuentro de muros de mayor tamaño:

Pieza de madera identica a la del muro que enfrenta.
