INSTITUTO SUPERIOR DE ESTUDIOS CREATIVOS
Facultad de Arquitectura
Con reconocimiento de Validez Oficial de Estudios por la S.E.P.
Según Acuerdo No. 201148LADI con fecha 14 julio de 2016

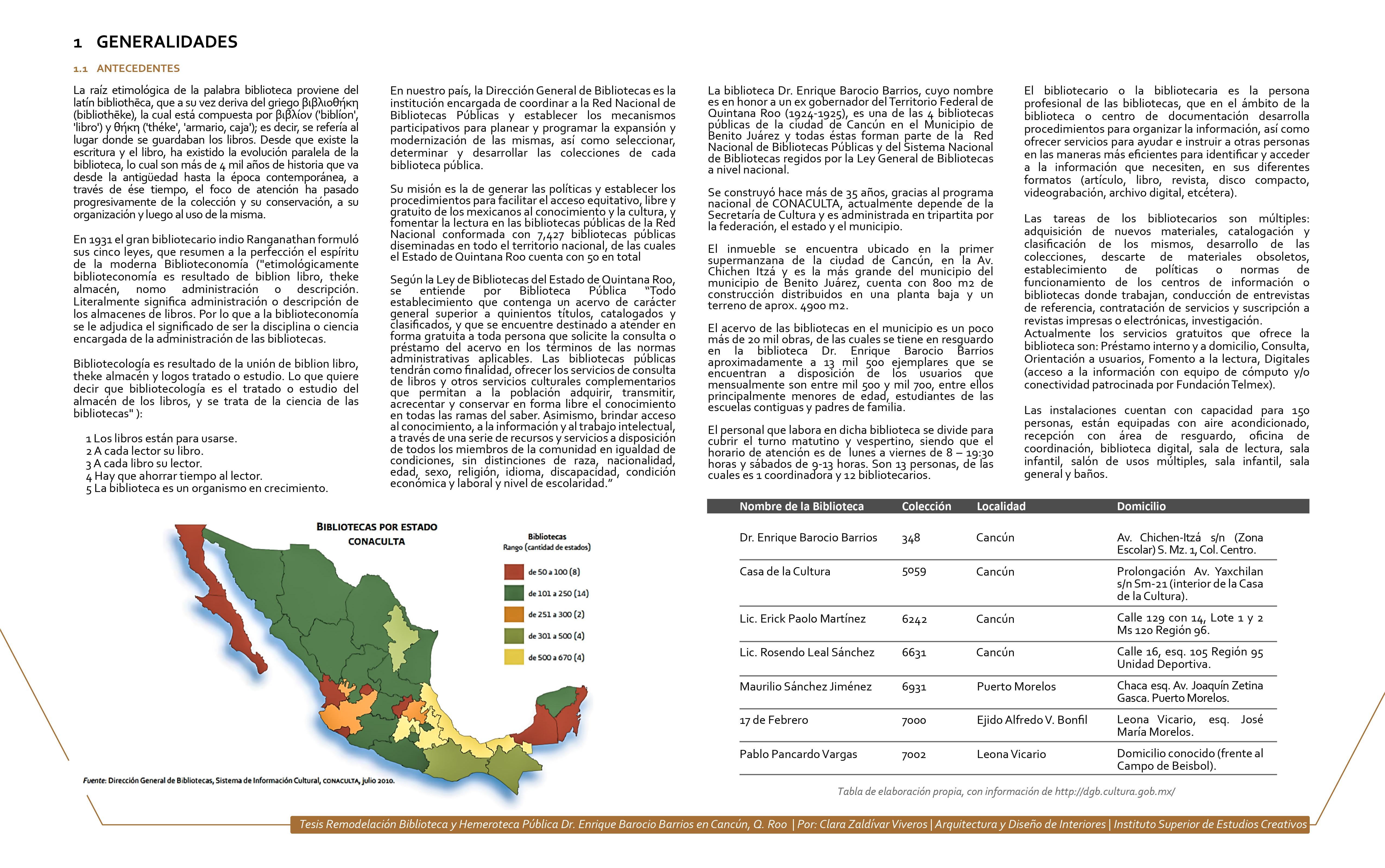

Tesis:

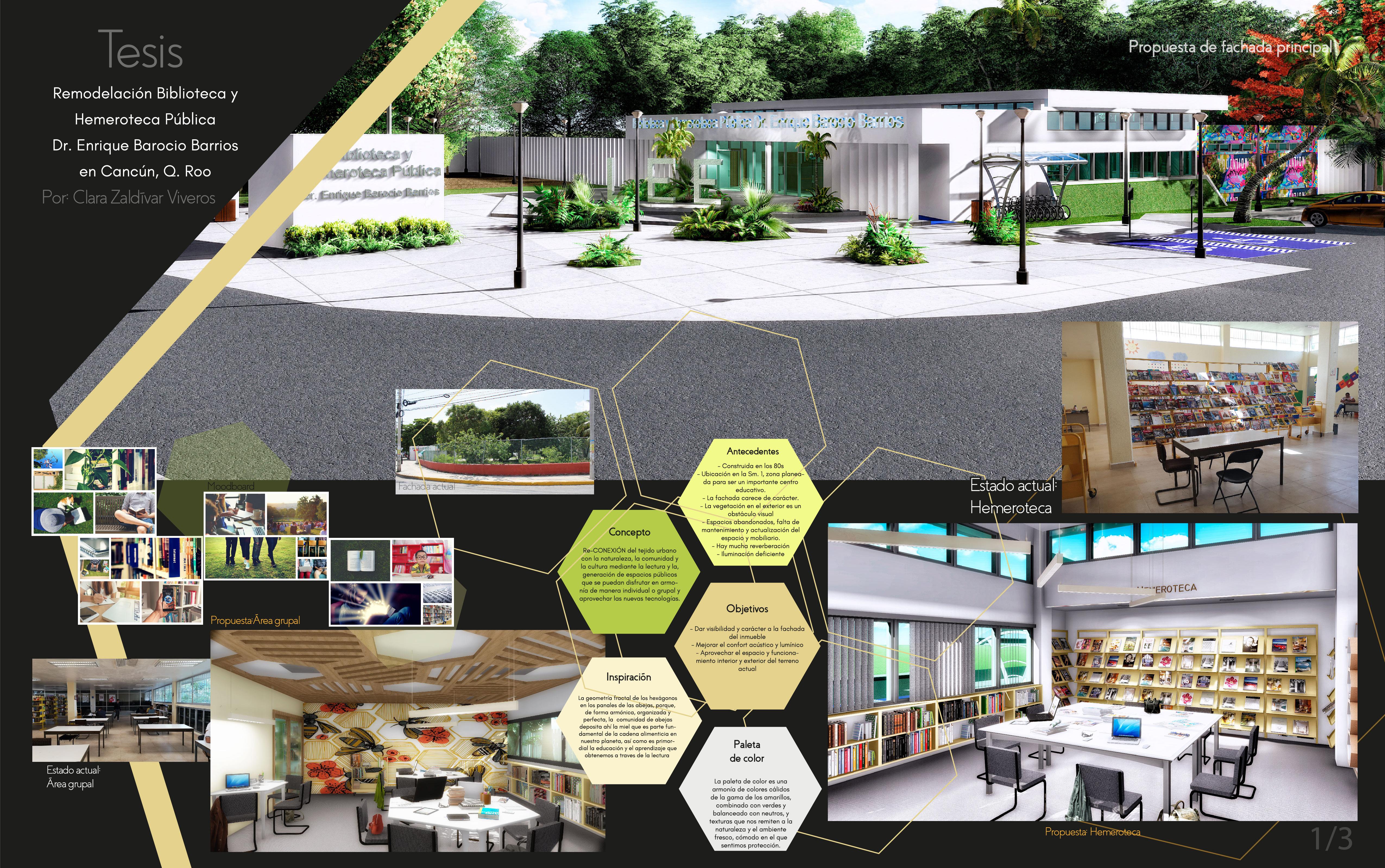

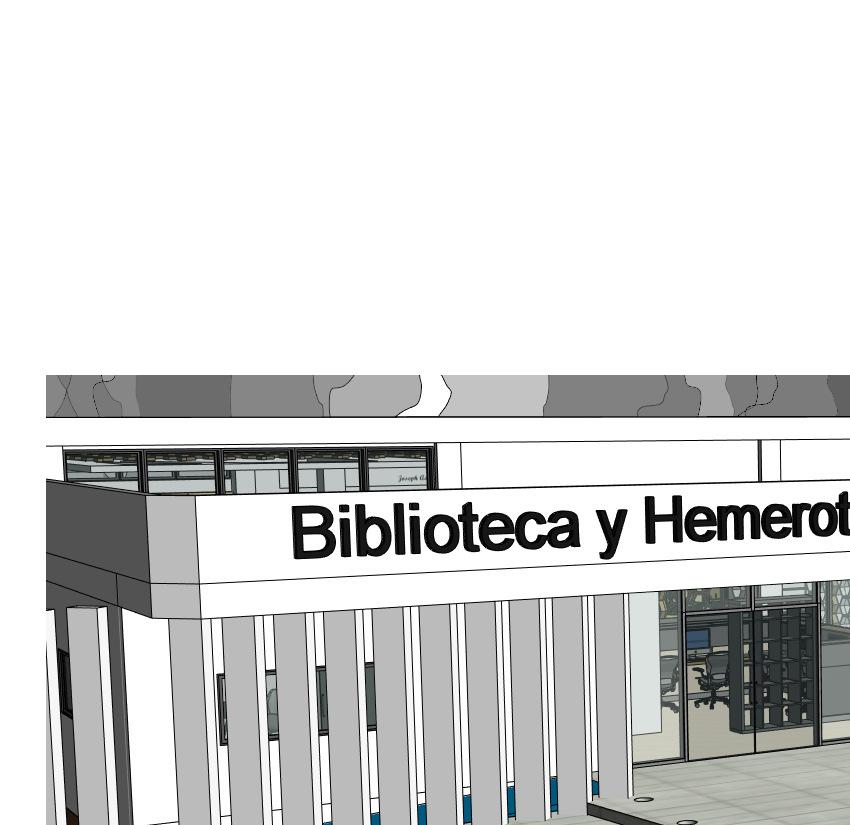

Remodelación de la Biblioteca y Hemeroteca Pública
Dr. Enrique Barocio Barrios en Cancún, Q. Roo
Previo a obtener el grado académico de licenciado y el título de :
Presentada a sinodales y directivos del Instituto Superior de Estudios
Creativos Cancún por:
Cancún, Q. Roo 2018
* Nota sobre imágenes, texto y derechos de autor Todas las imágenes en esta tesis son de licencia Creative Commons Zero (CC0), fotografías propias, dibujos o renders propios. El texto también es de mi autoría, y los recursos externos están debidamente citados. Cualquier uso indebido no es intencional. Si se detecta algún incumplimiento de derechos de autor, por favor notifíqueme y lo corregiré de inmediato. Este trabajo es solo con fines académicos.

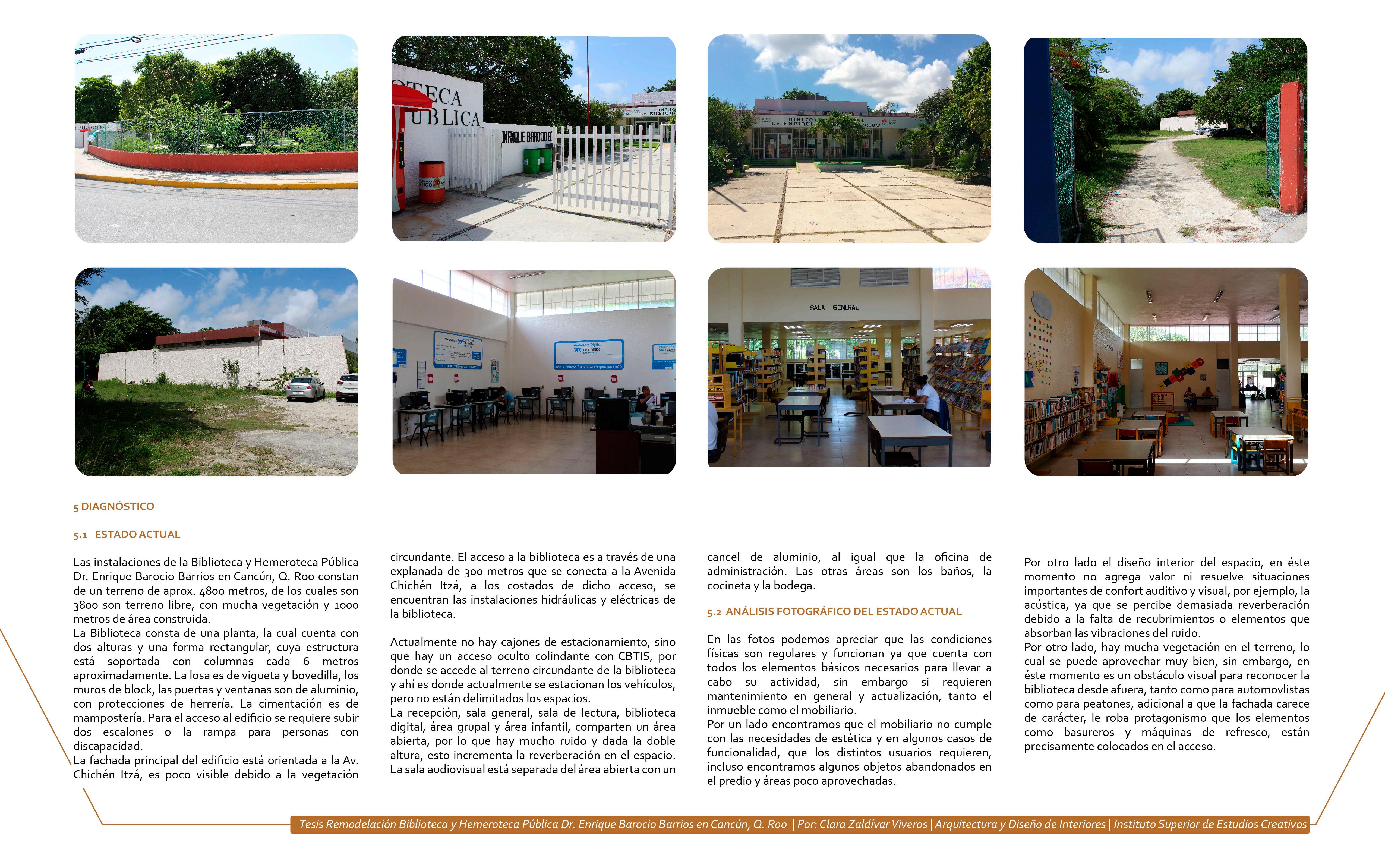

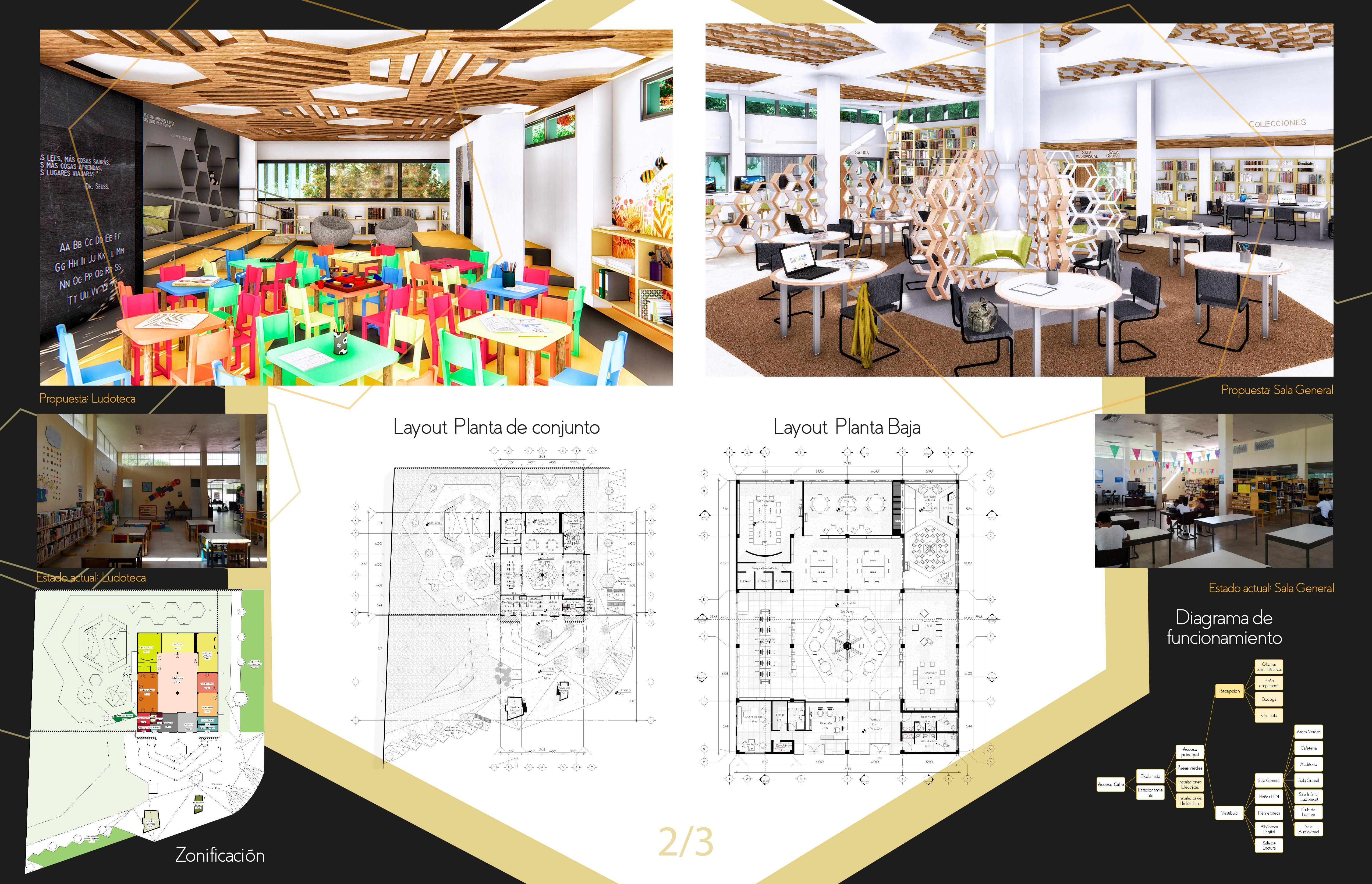

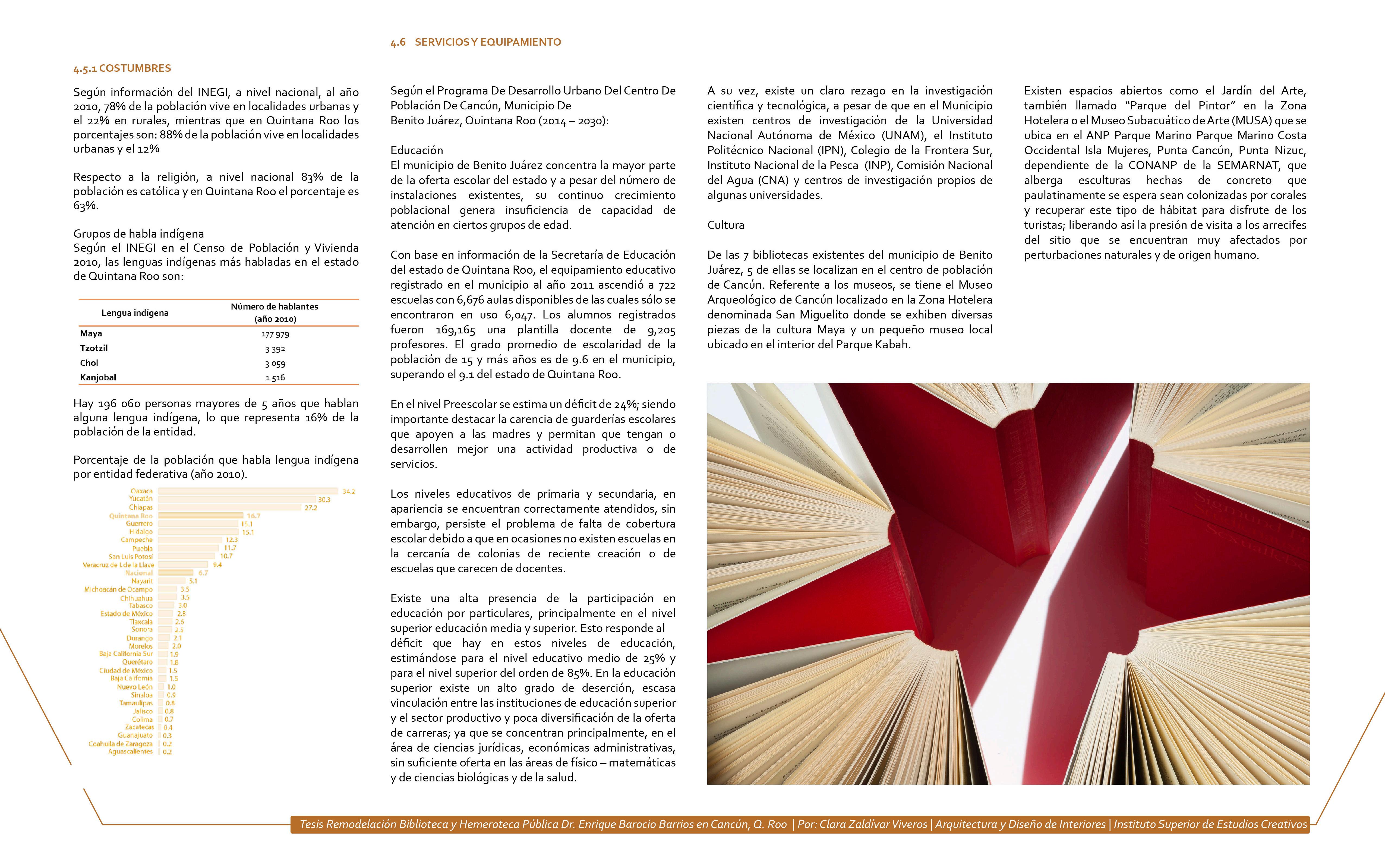

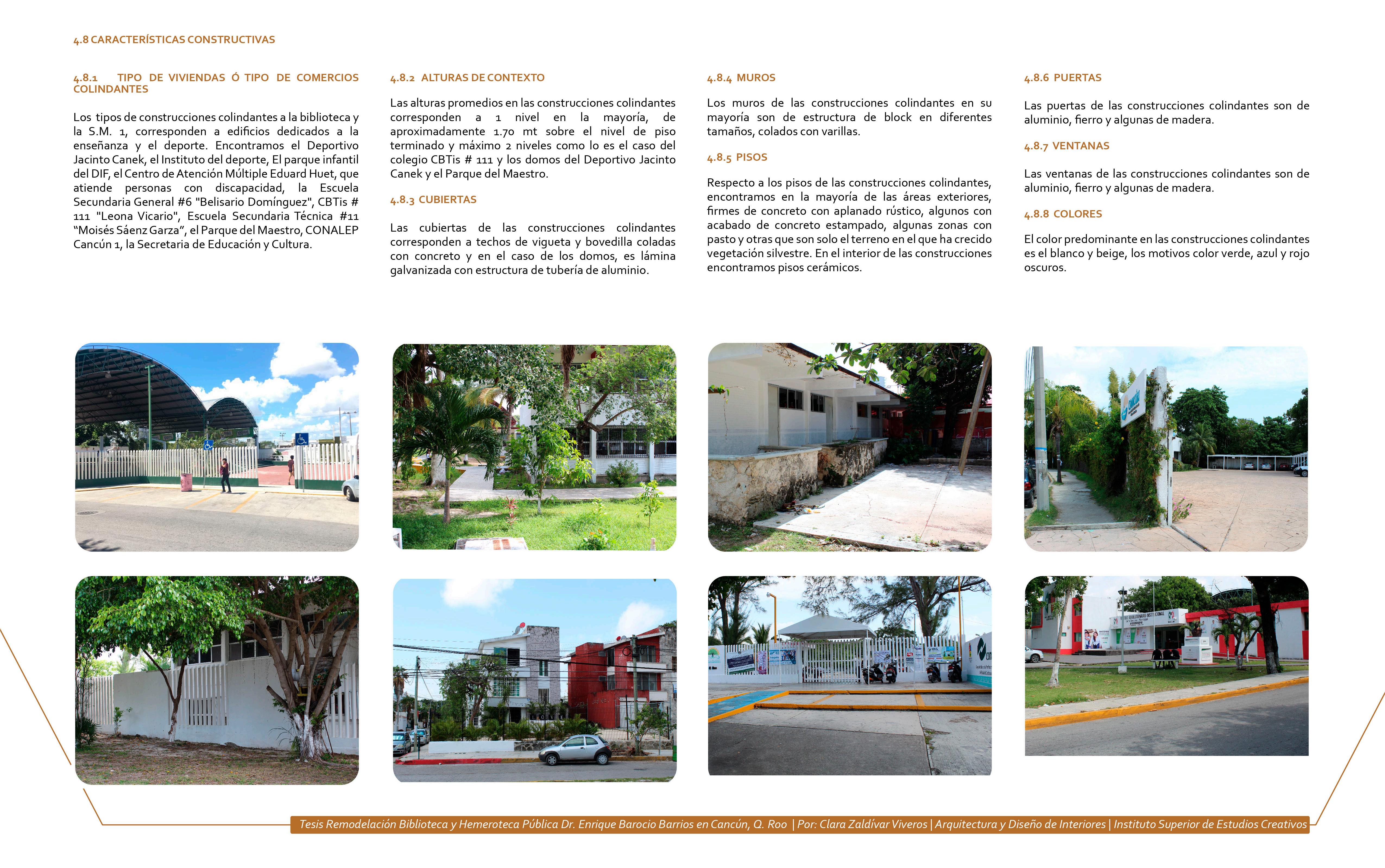

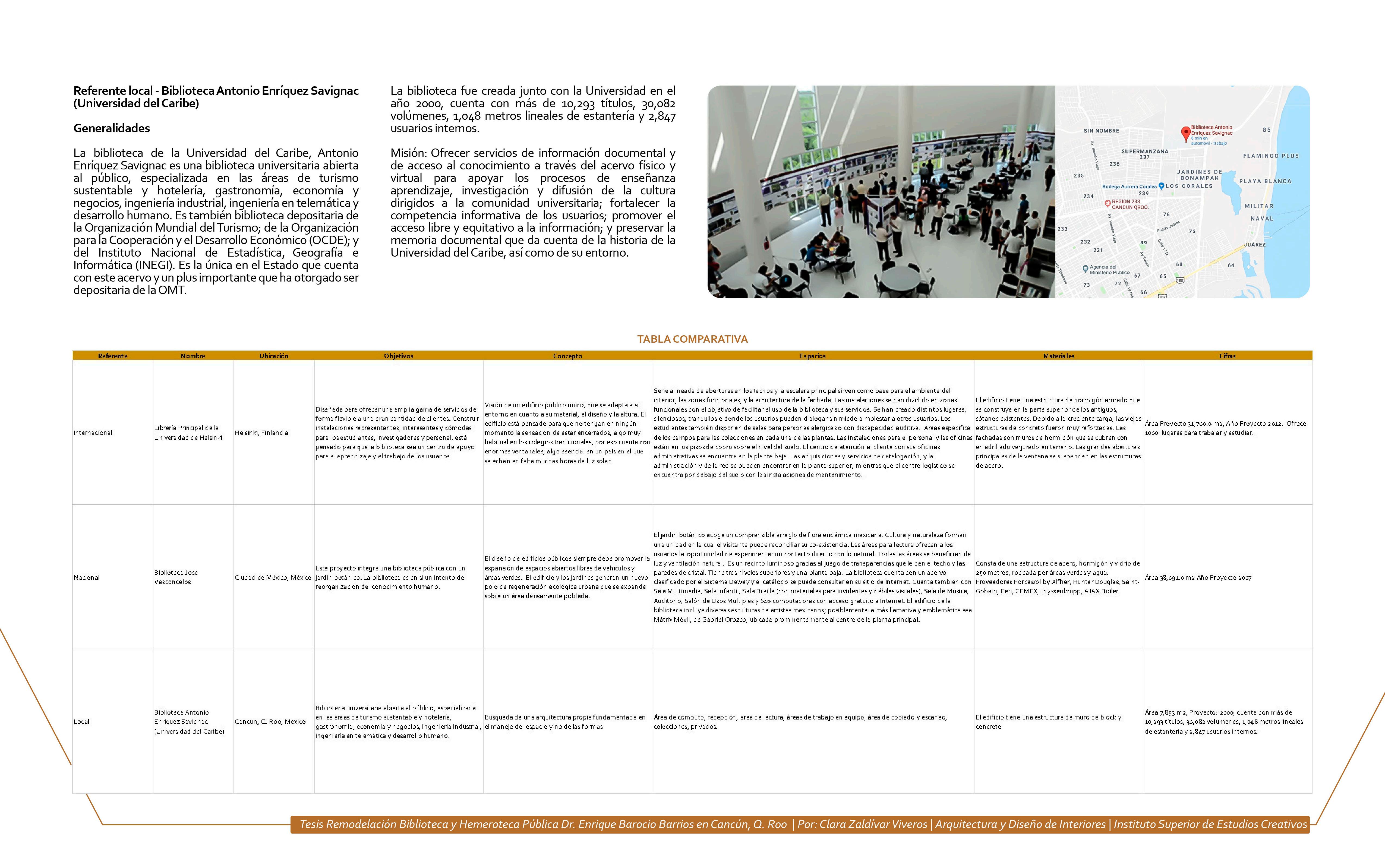

Zonificación
Terreno 3812 m²
Sala Infantil 106 m²
Sala Grupal 105 m²
Sala General 175 m²
Sala de lectura 38 m²
Sala audiovisual 71 m²
Recepción 67 m²
Oficina administración 31 m²
Instalaciones Hidráulicas10 m²
Instalaciones Eléctricas 25 m²
Hemeroteca 36 m²
Explanada 307 m²
Cocineta 3 m²
Bodega 3 m²
Biblioteca Digital 35 m²
Baños, vestíbulo 6 m²
Baños M 7 m²
Baños H 11 m²
Baño Admón. 2 m² 4851 m²
Terreno
Sala
Sala
Sala
Sala
Recepción
Oficina
Instalaciones
Instalaciones Eléctricas
Hemeroteca
Explanada
Cocineta
Bodega
Biblioteca
Baños, vestíbulo
Baños M Baños H Baño Admón.

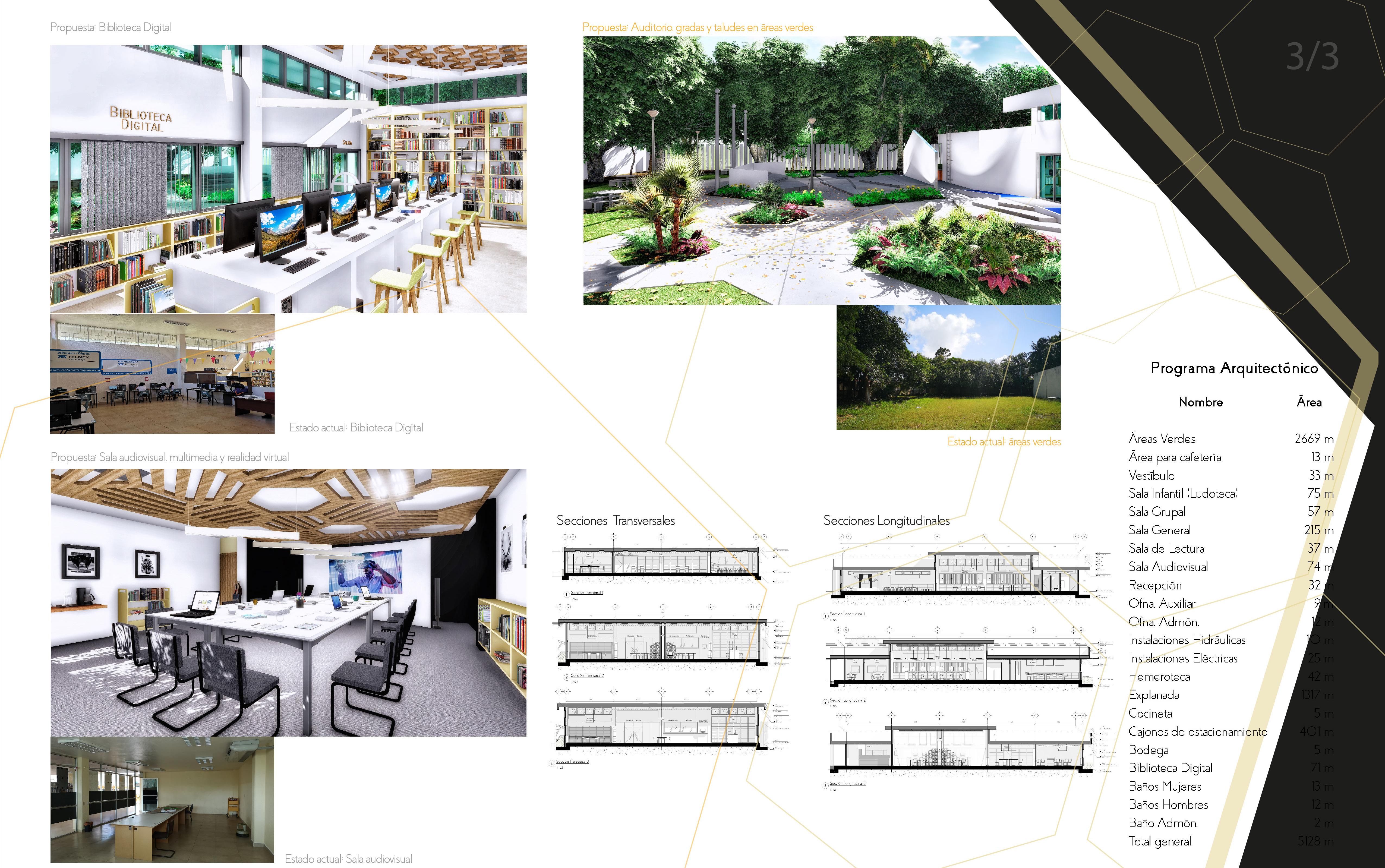

Programa Arquitectónico
Nombre Área
Áreas Verdes 2669 m²
Área para cafetería 13 m²
Zonificación
Vestíbulo 33 m²
Sala Infantil (Ludoteca) 75 m²
Sala Grupal 57 m²
Sala General 215 m²
Sala de Lectura 37 m²
Sala Audiovisual 74 m²
Recepción 32 m²
Ofna. Auxiliar 9 m²
Ofna. Admón. 12 m²
Instalaciones Hidráulicas10 m²
Instalaciones Eléctricas 25 m²
Hemeroteca 42 m²
Explanada 1317 m²
Cocineta 5 m²
Cajones de estacionamiento401 m²
Bodega 5 m²
Biblioteca Digital 71 m²
Baños Mujeres 13 m²
Baños Hombres 12 m²
Baño Admón. 2 m²
Total general 5128 m²
Áreas Verdes Área para cafetería Vestíbulo
Sala Infantil (Ludoteca)
Sala Grupal Sala General
Sala de Lectura Sala Audiovisual Recepción Ofna. Auxiliar Ofna. Admón.
Instalaciones Hidráulicas
Instalaciones Eléctricas Hemeroteca Explanada Cocineta Cajones de estacionamiento Bodega Biblioteca Digital Baños Mujeres
Baños Hombres Baño Admón.

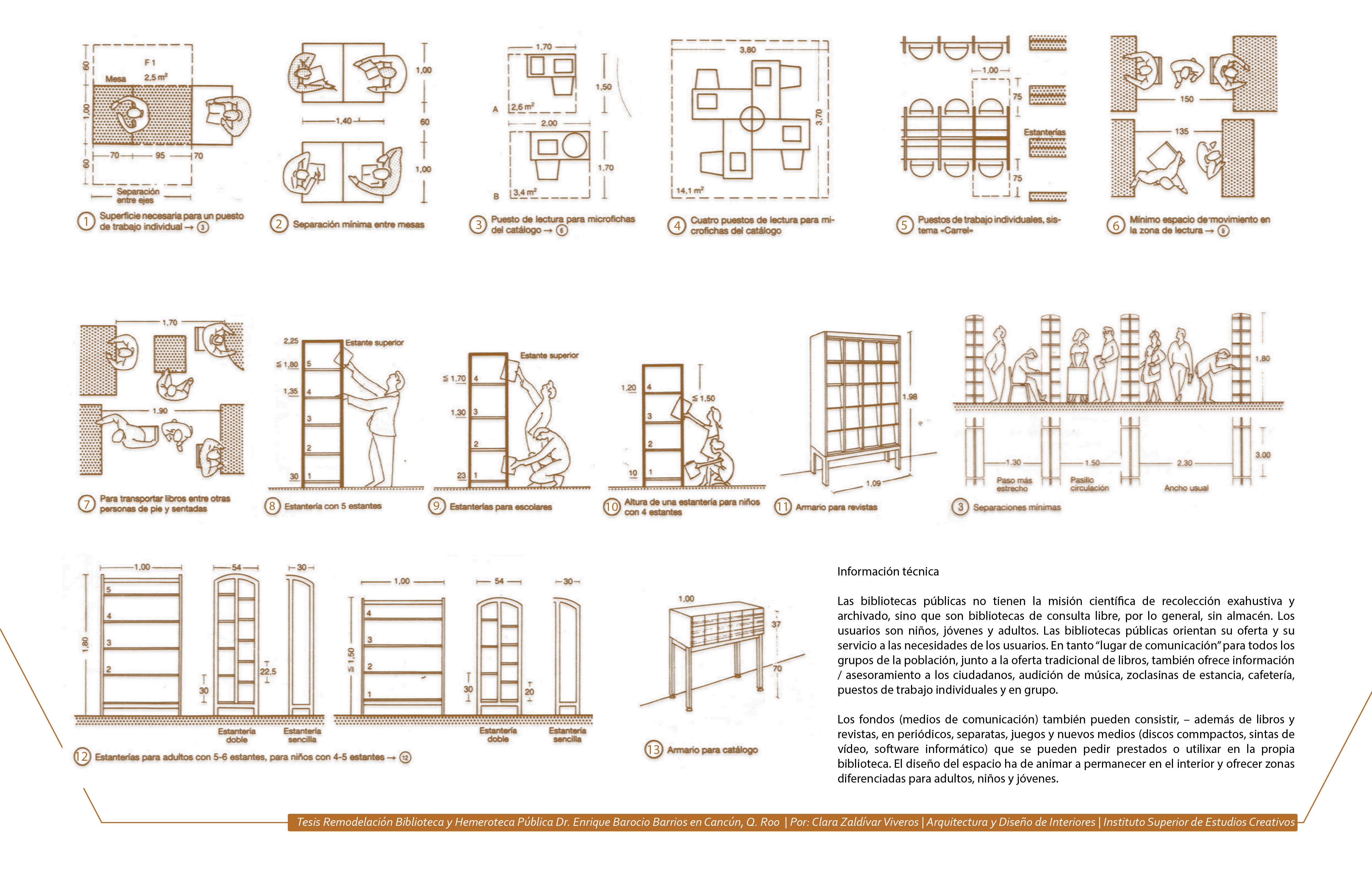

Capacidad de almacenamiento
ActualPropuesta
Libros
Sala General 6,3366,780
Sala Audiovisual 0 528
Sala Infantil 0 440
Sala Grupal 0 704
Revistas 80128

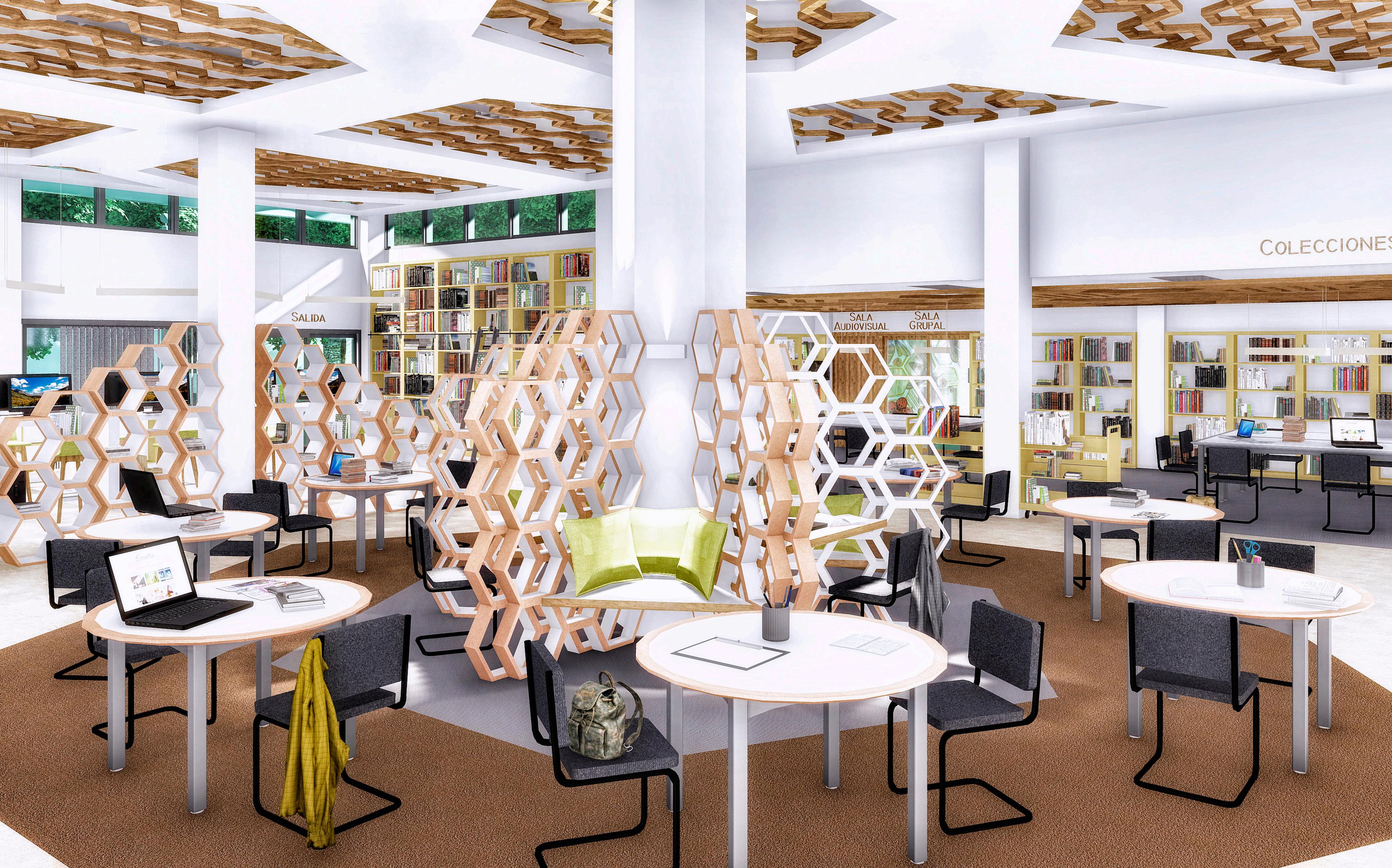

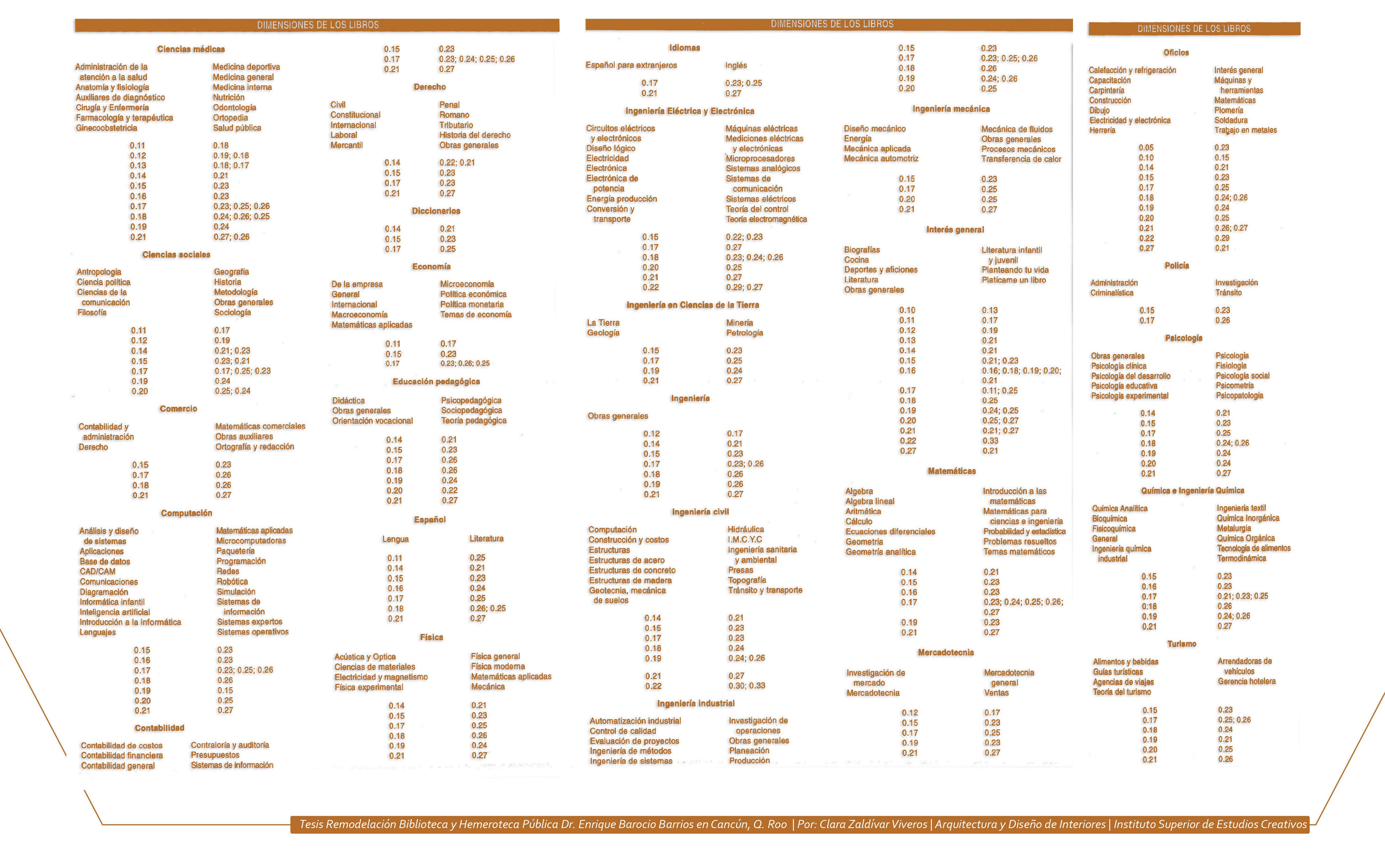

Colecciones Sala General

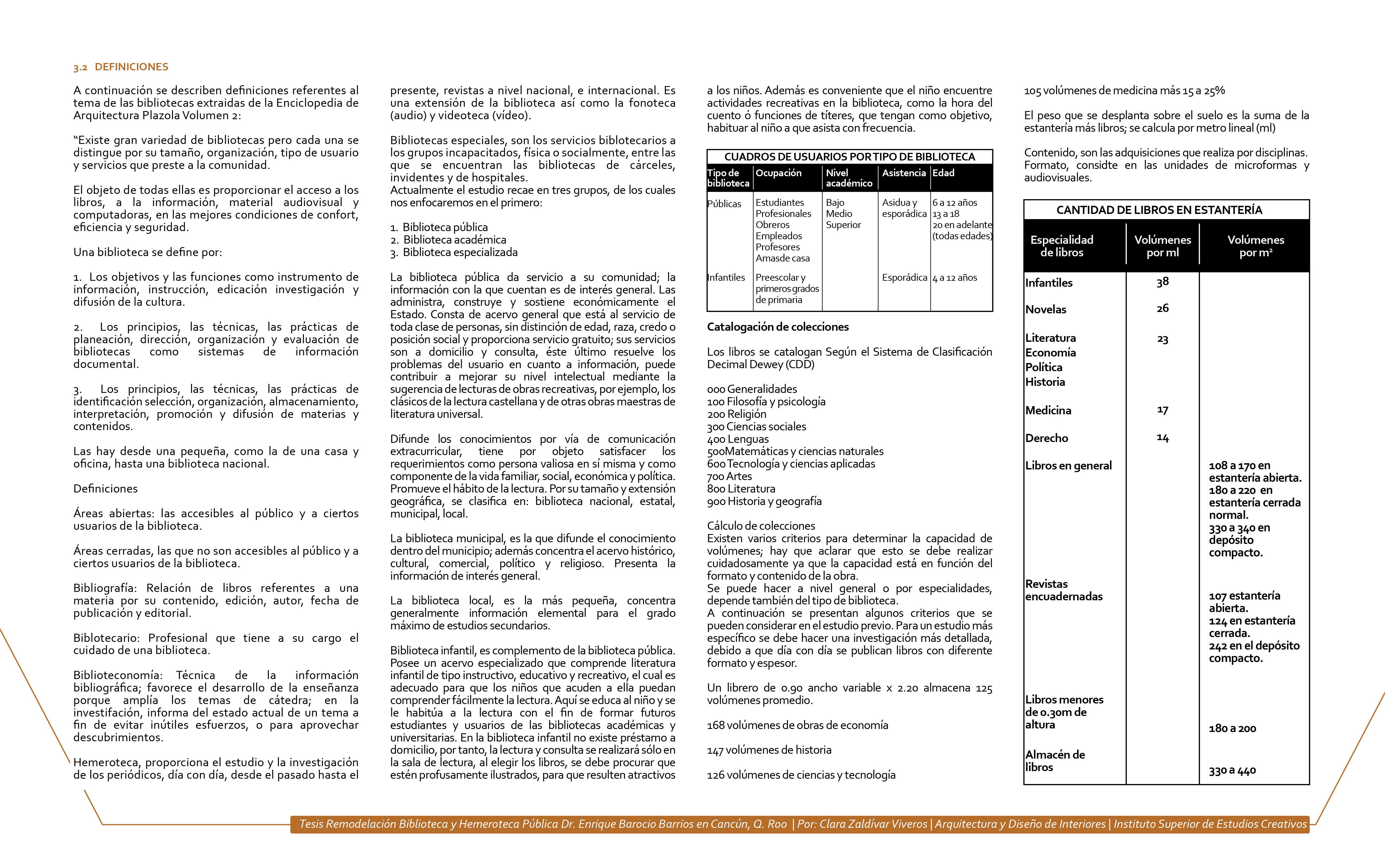

Según el Sistema de Clasificación Decimal Dewey (CDD)
000 Generalidades
100 Filosofía y psicología
200 Religión
300 Ciencias sociales
400 Lenguas
500Matemáticas y ciencias naturales
600 Tecnología ciencias aplicadas
700 Artes
800 Literatura
900 Historia y geografía
Norte del Proyecto

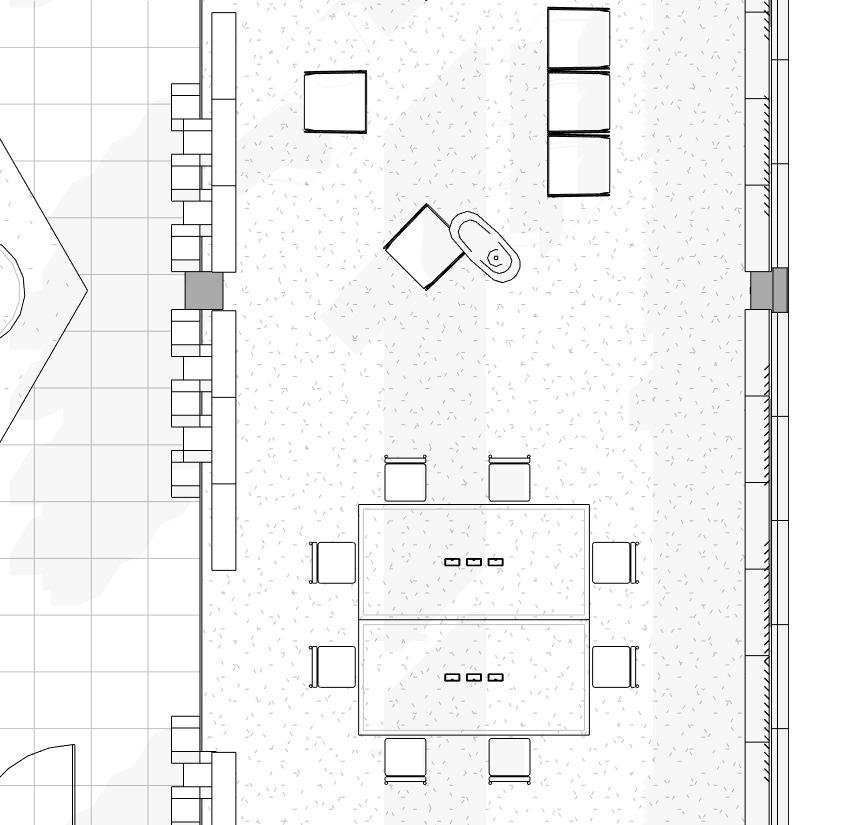

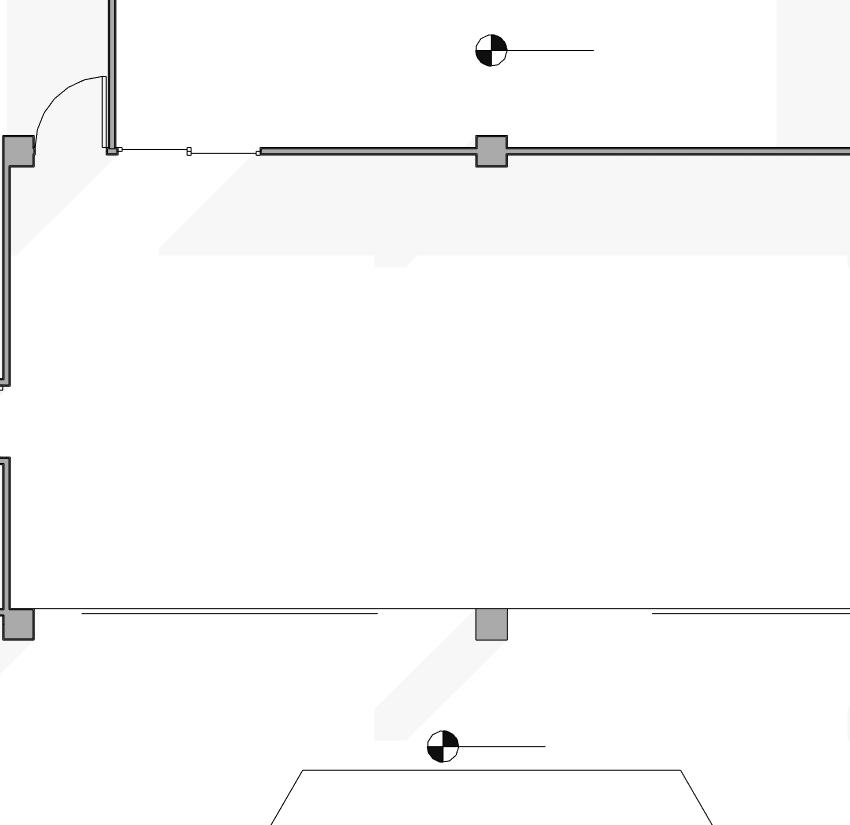

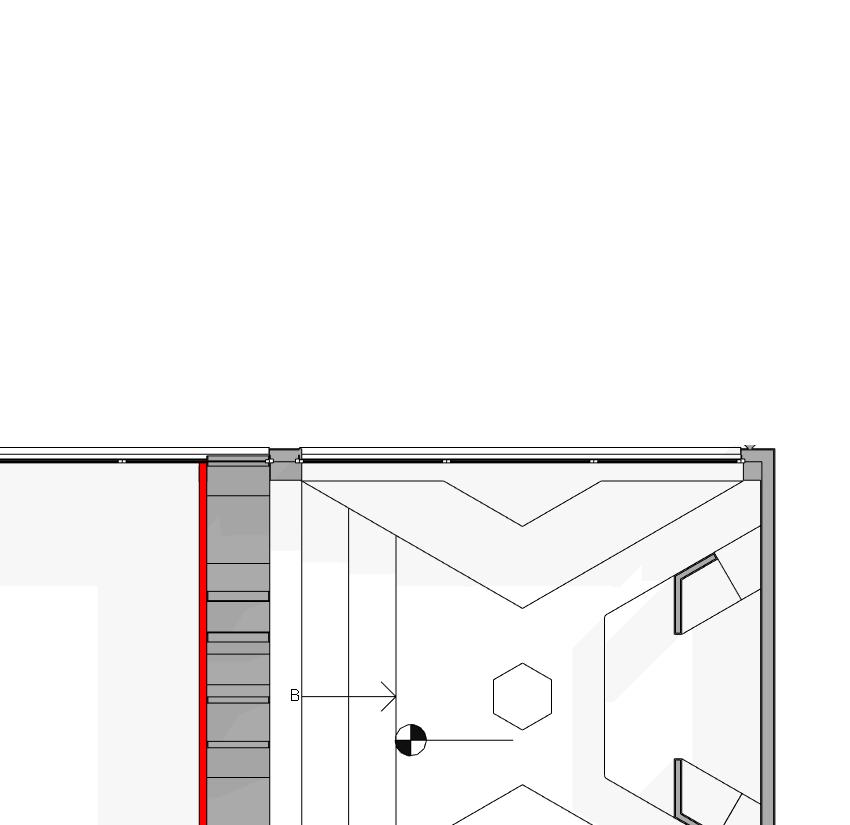

Croquis del Proyecto

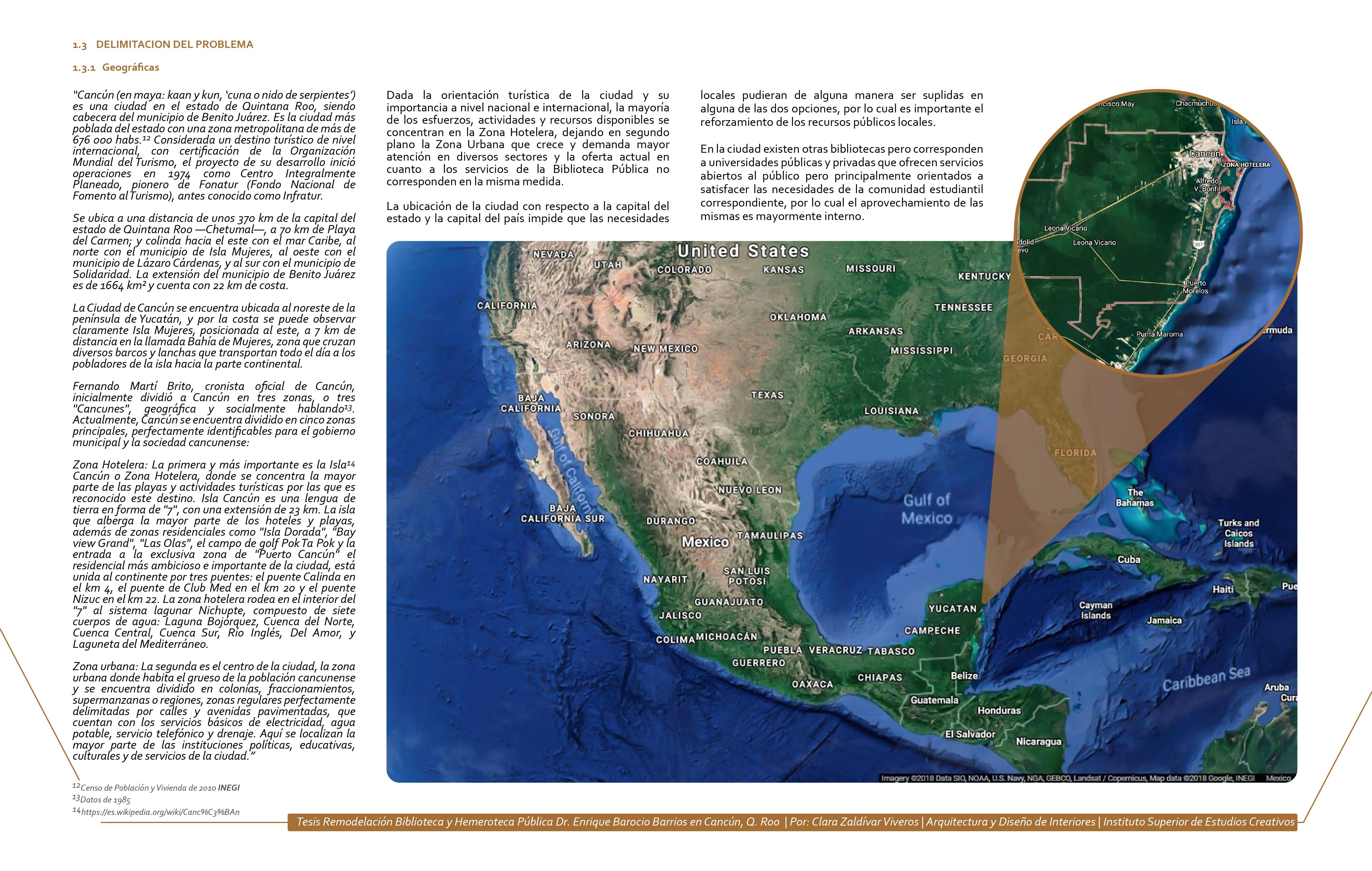

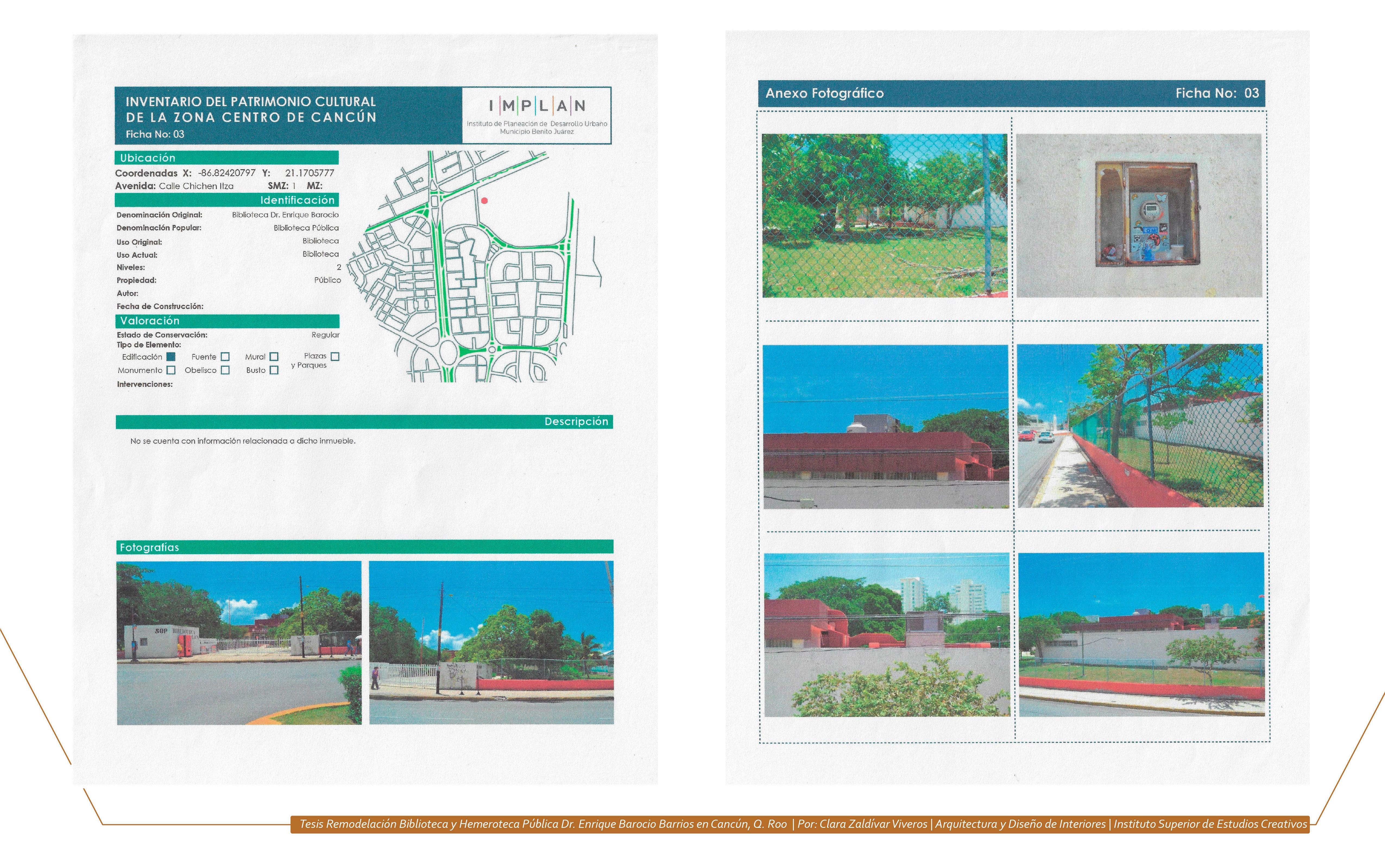

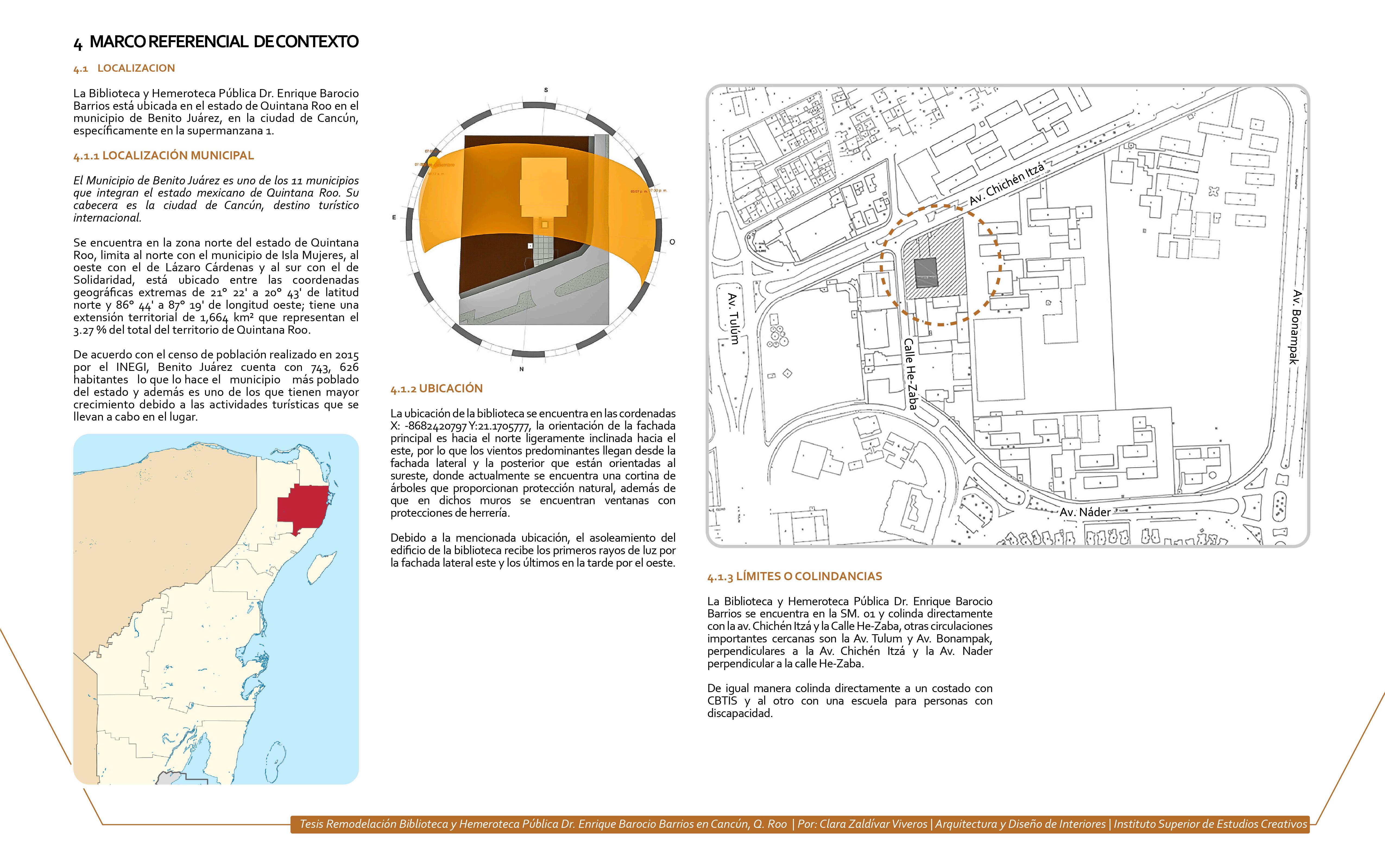

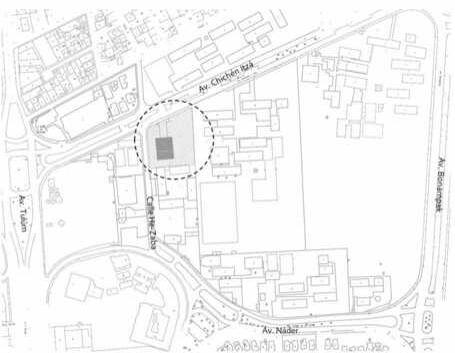

Ubicación del Proyecto
Av.
Diseñado por:
Revisado por:
Fecha de entrega
Escala
Plano
Número de Plano

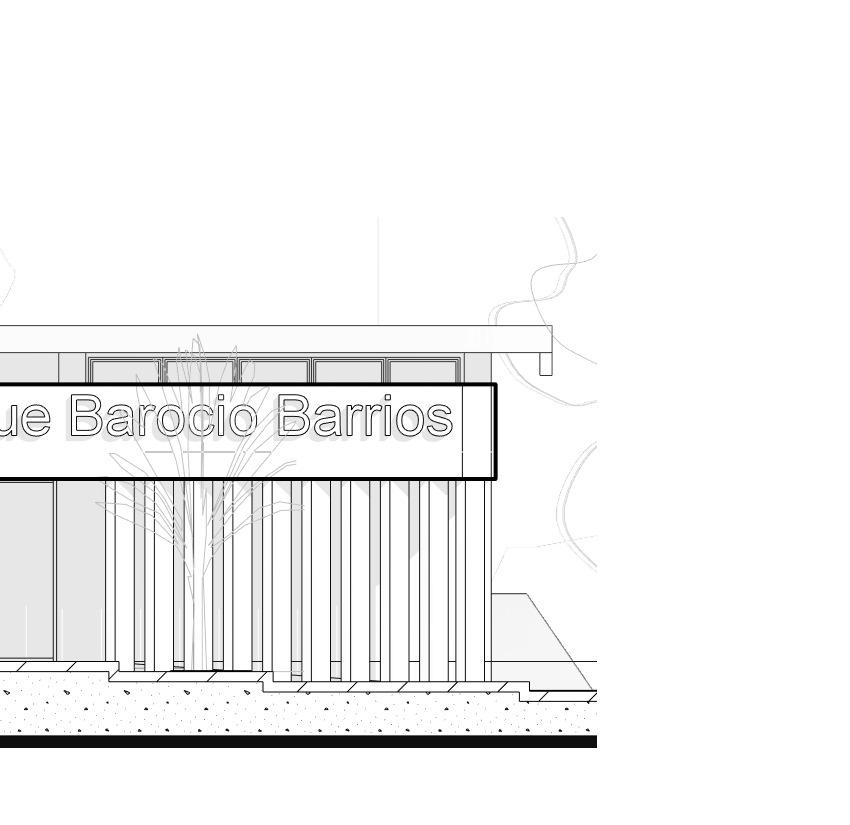

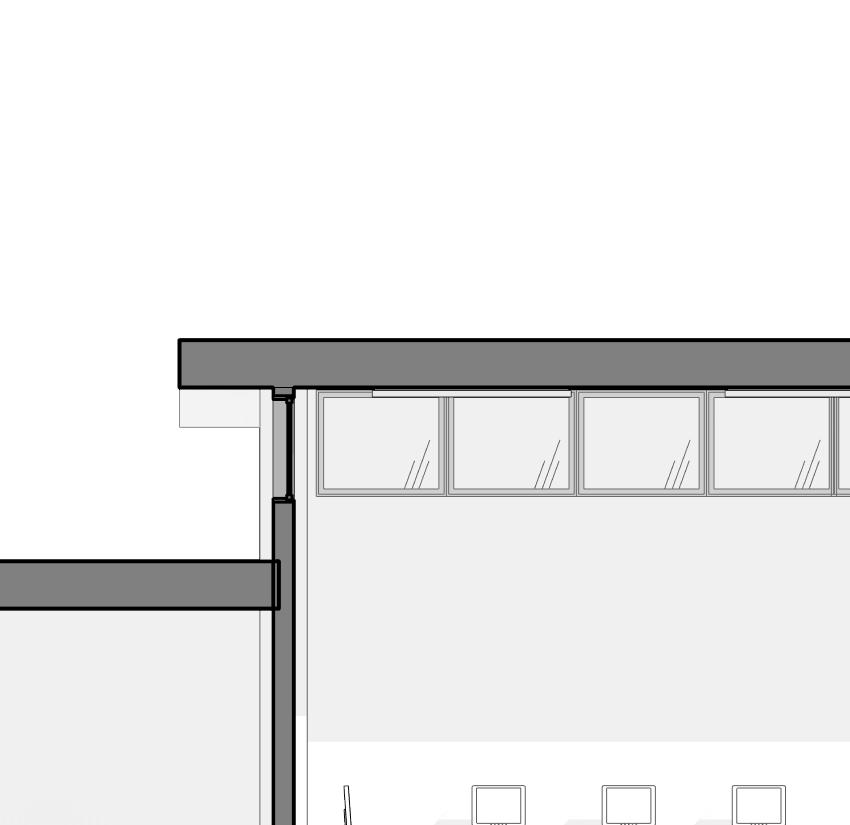

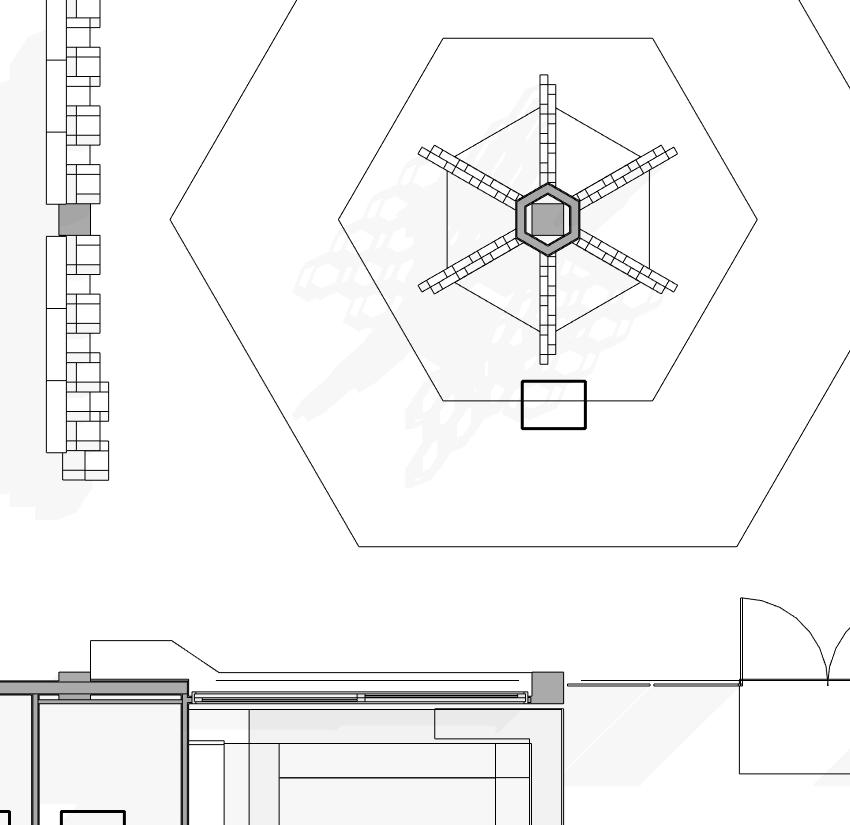

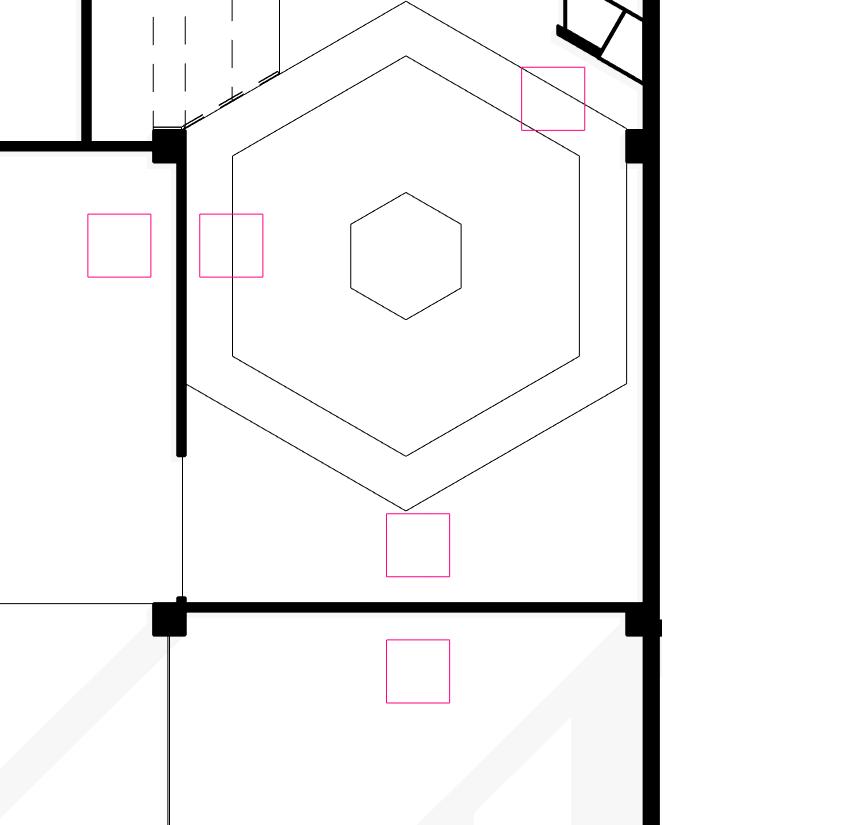

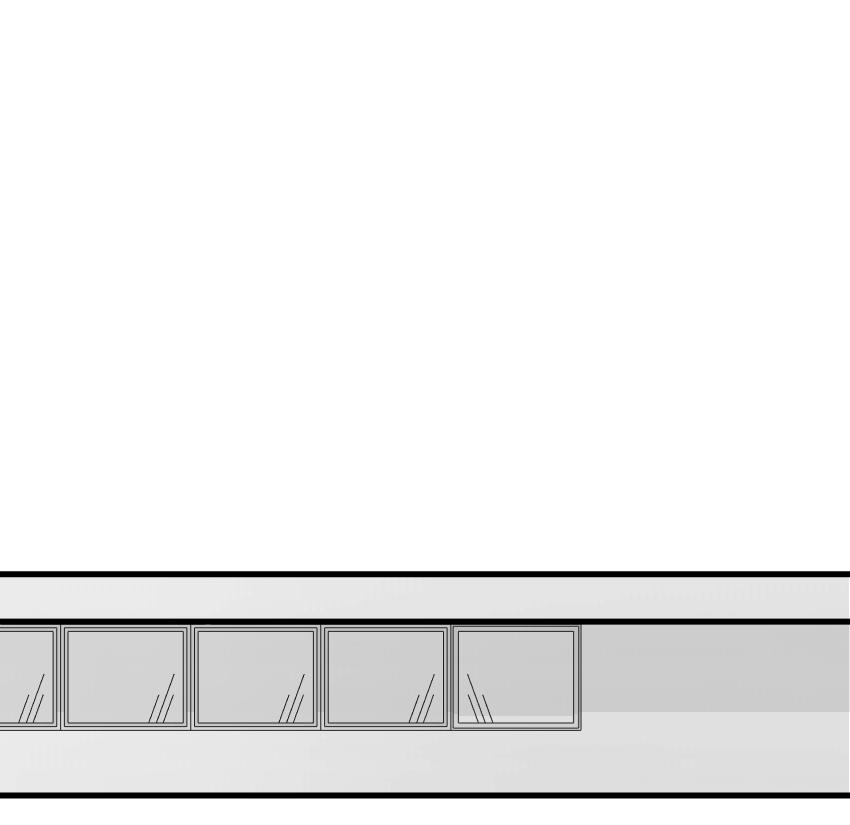

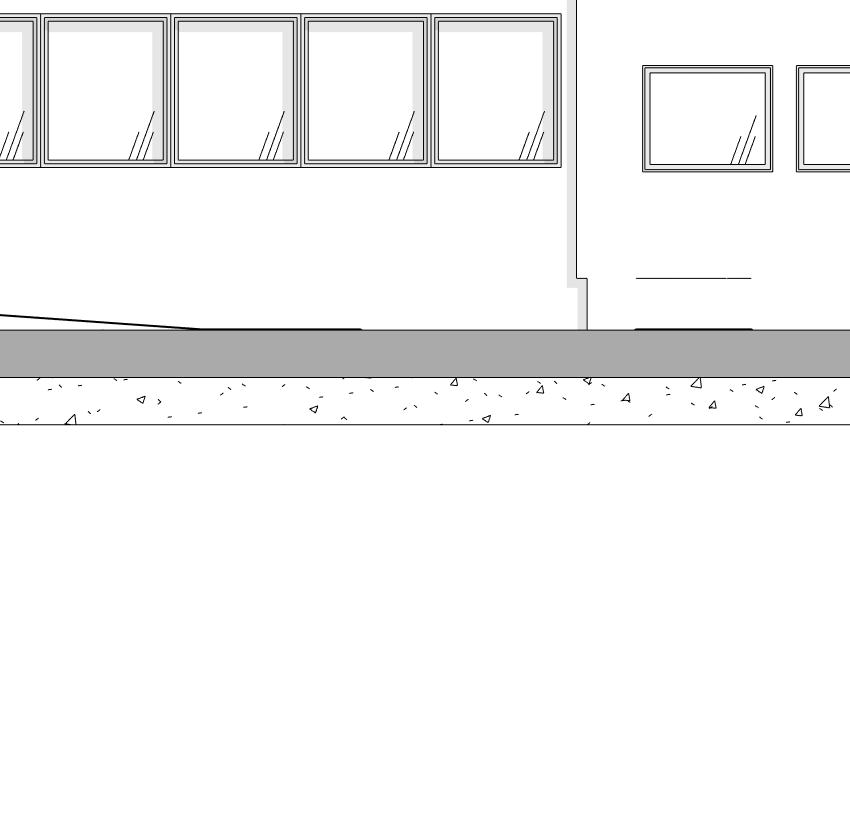

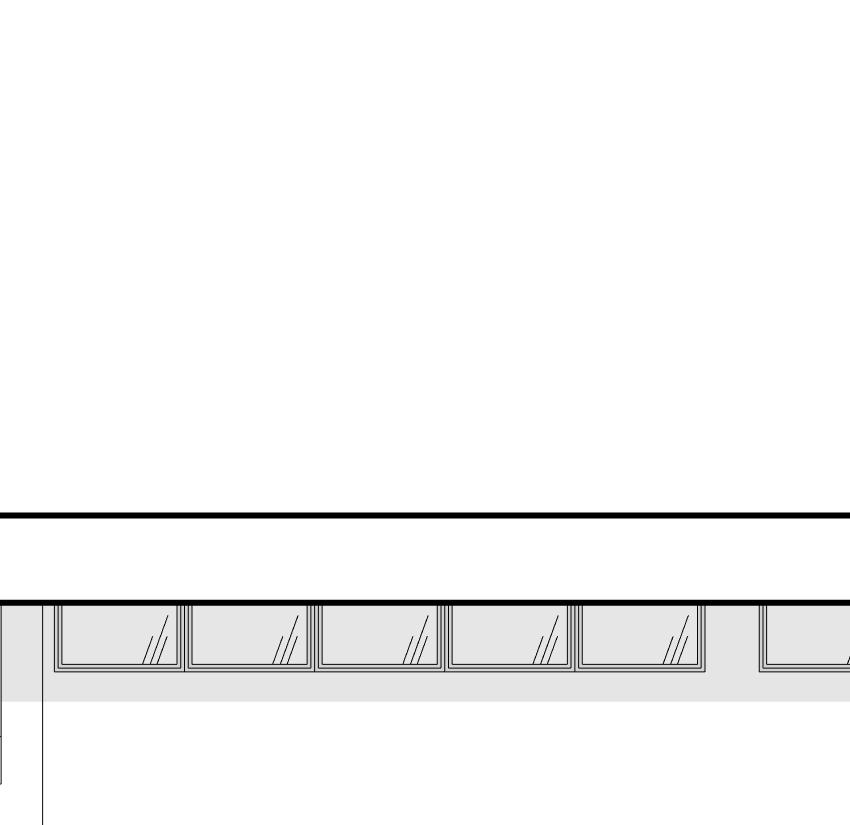

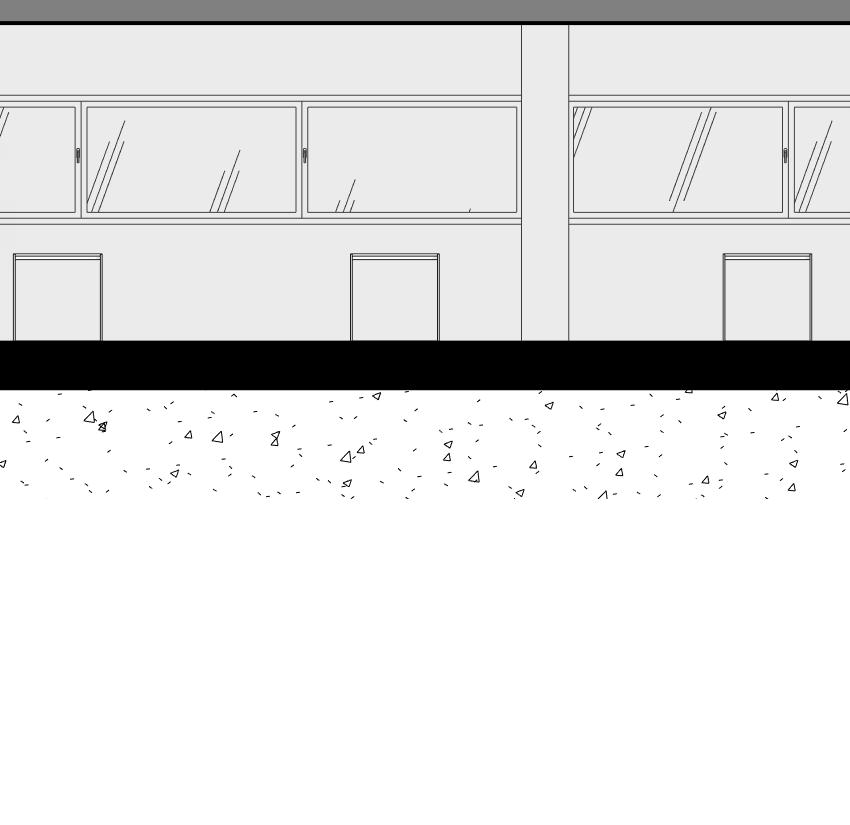

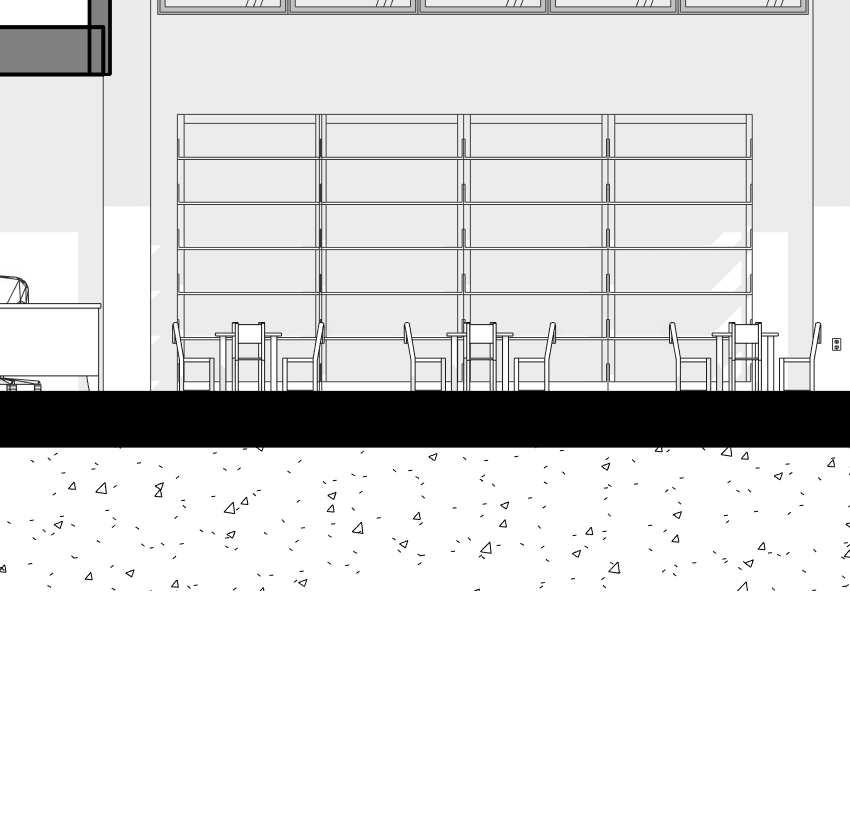

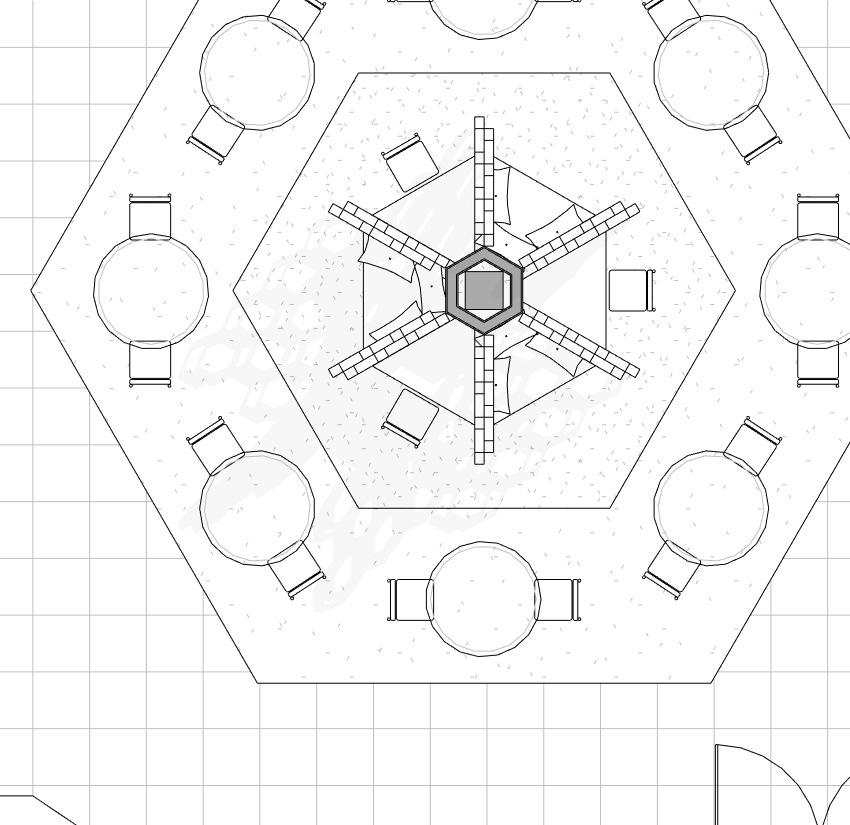

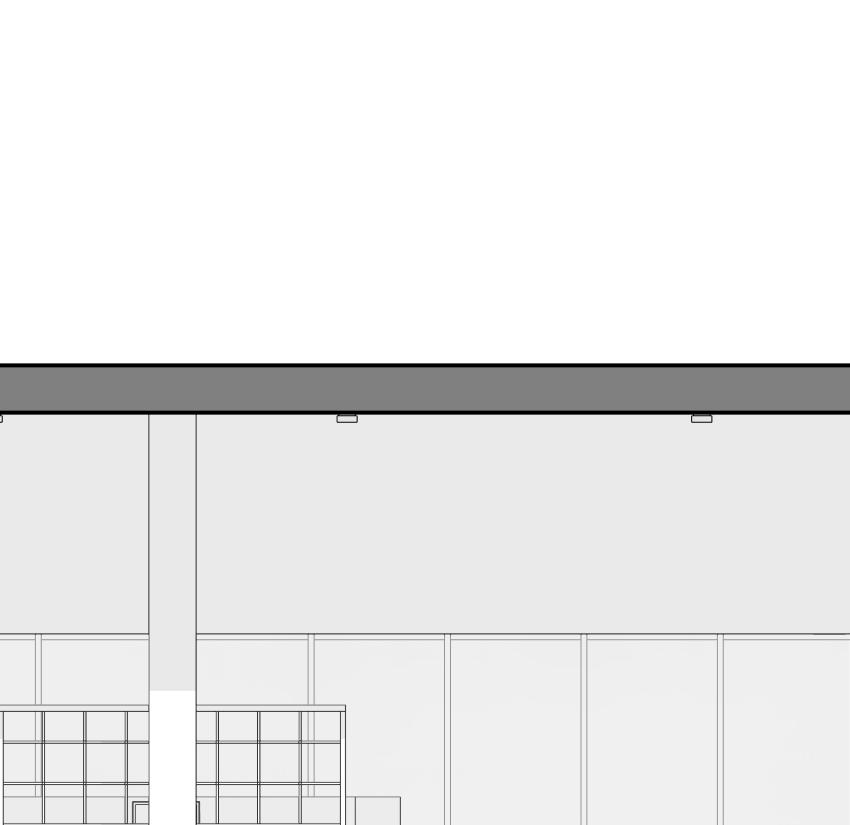

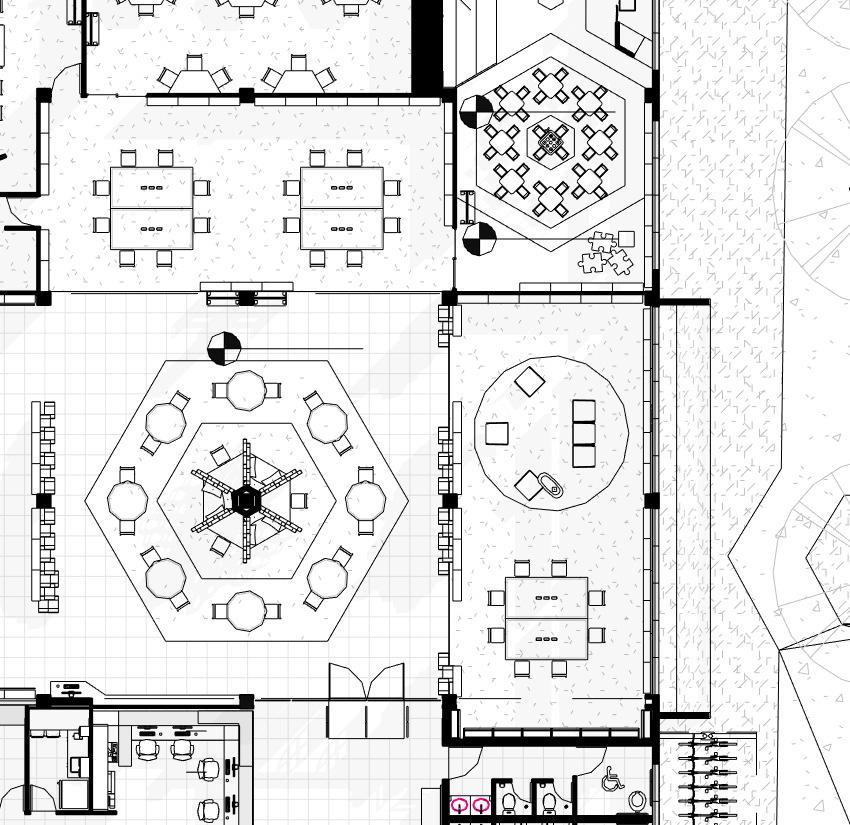

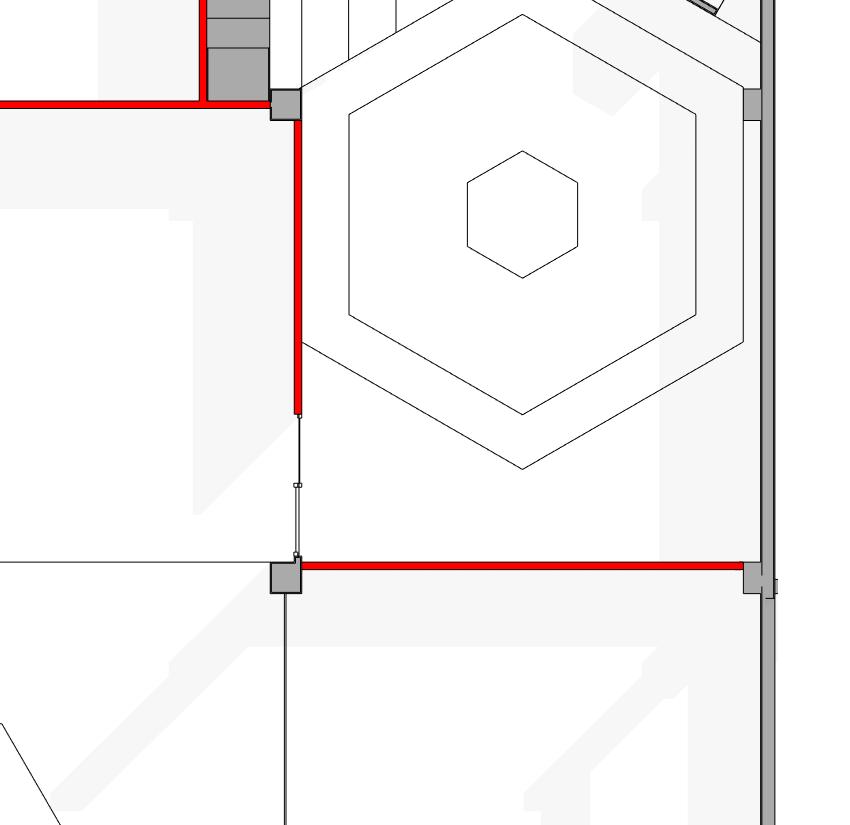

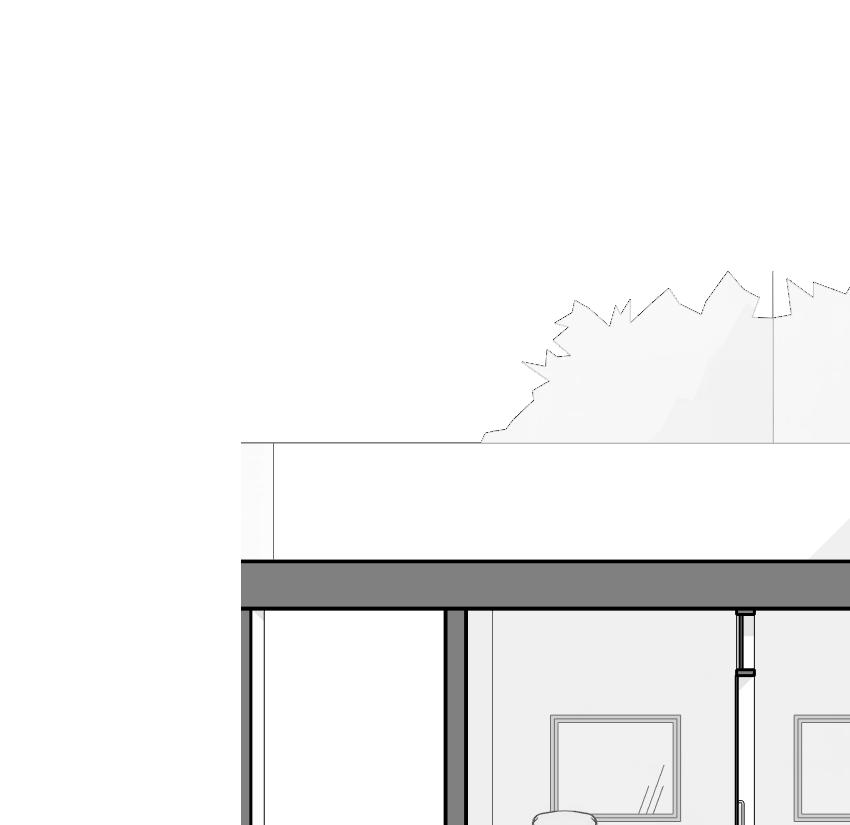

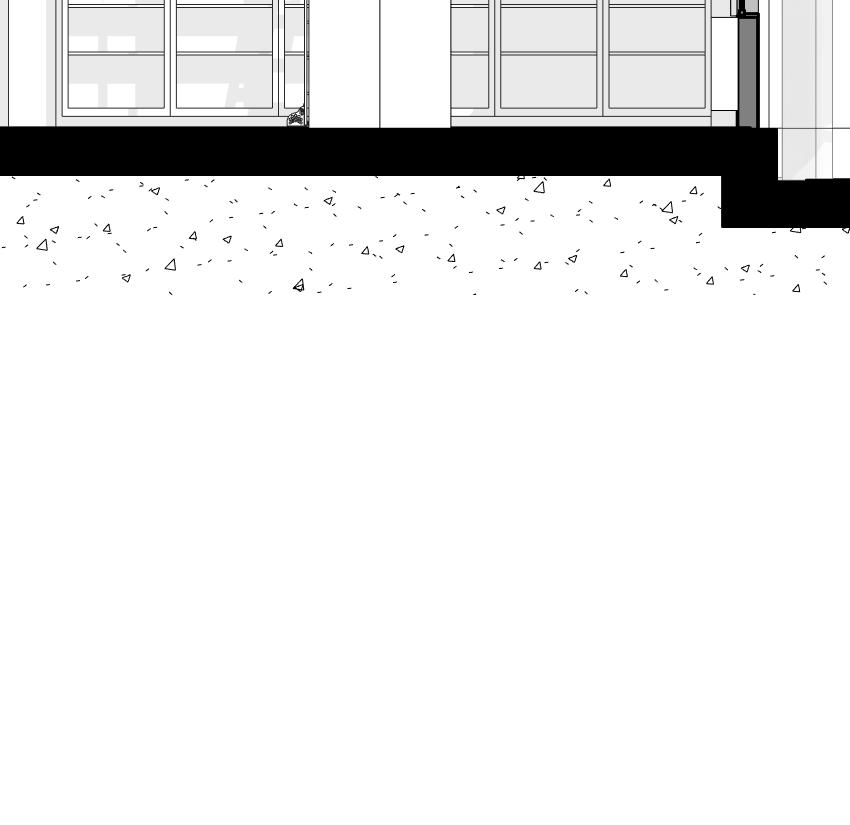

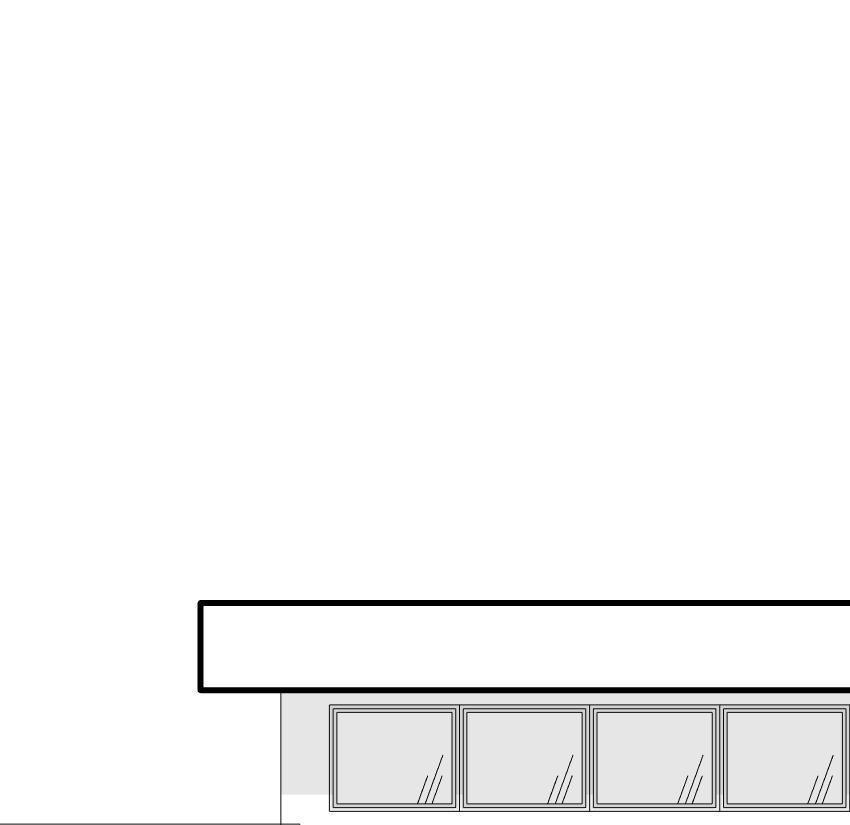

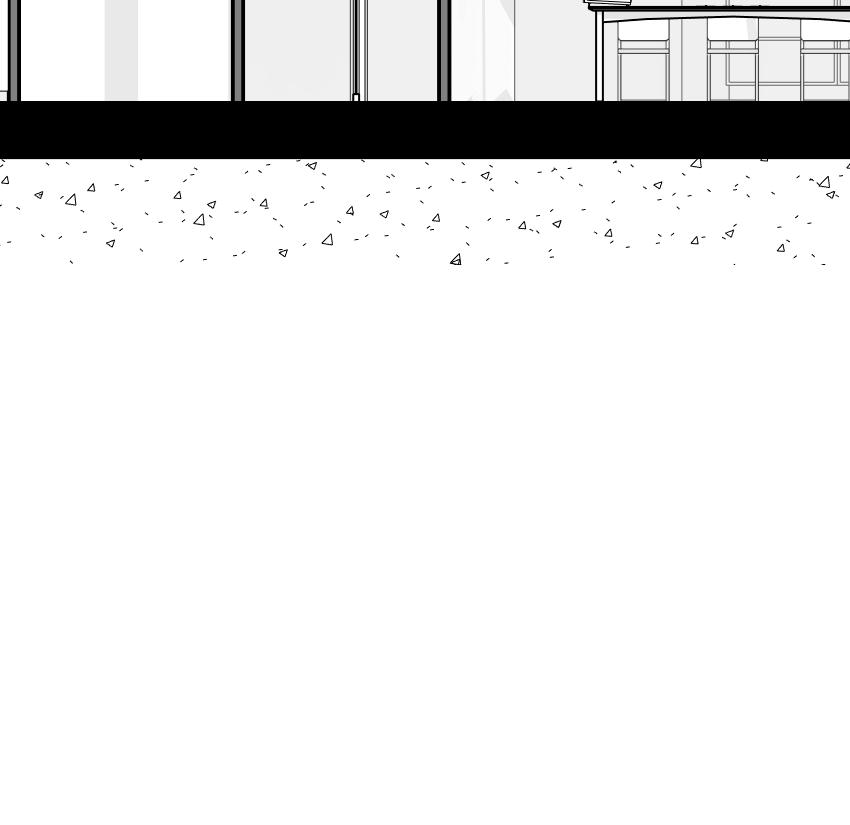

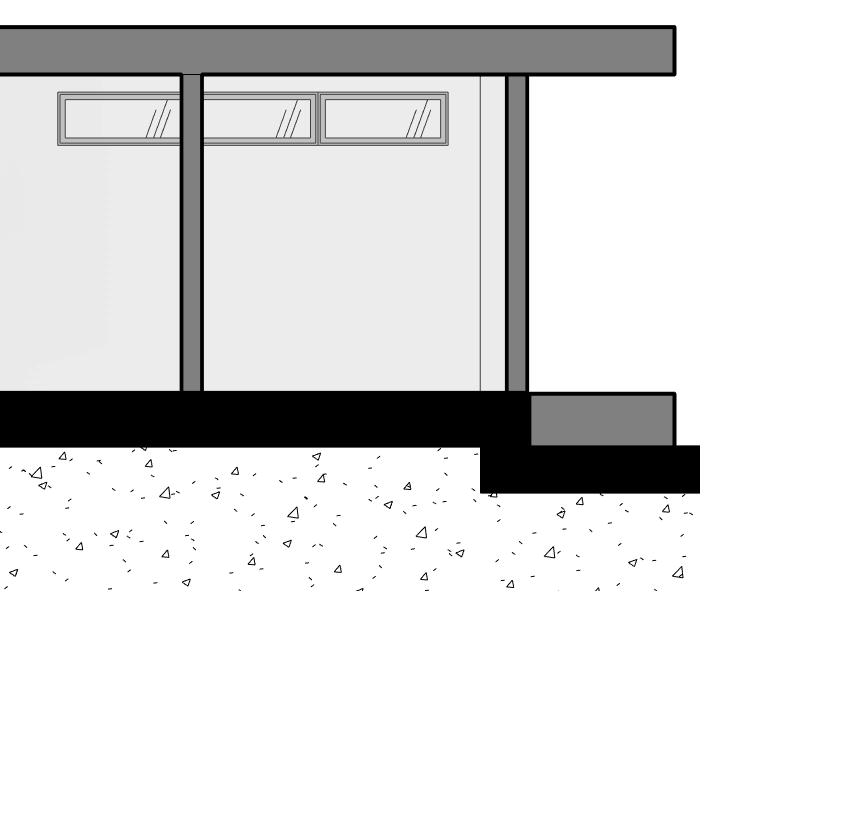

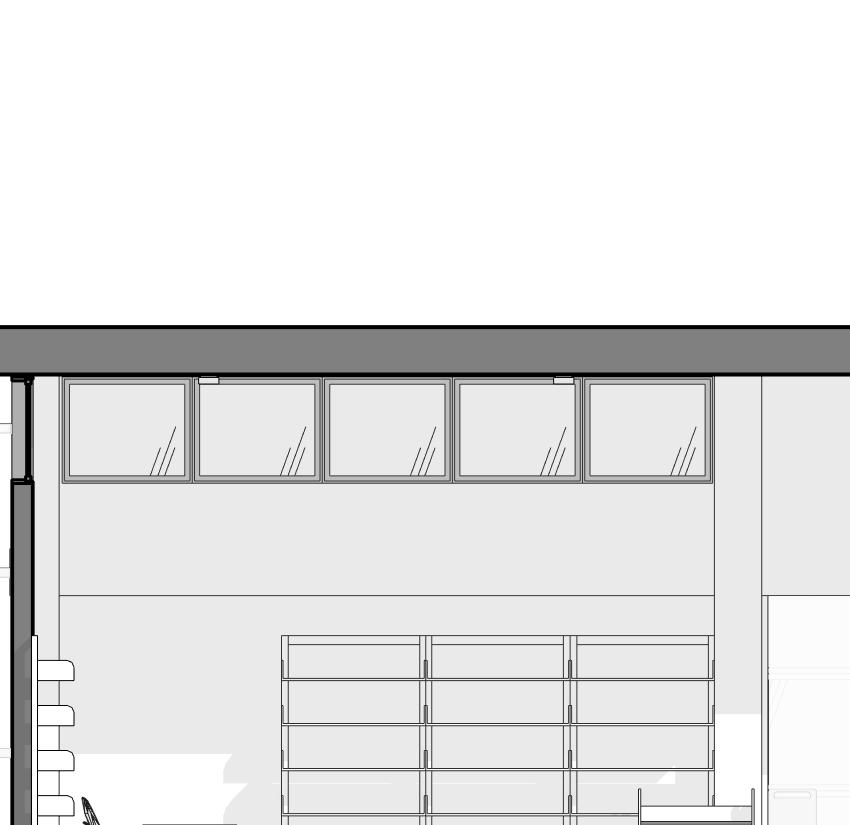

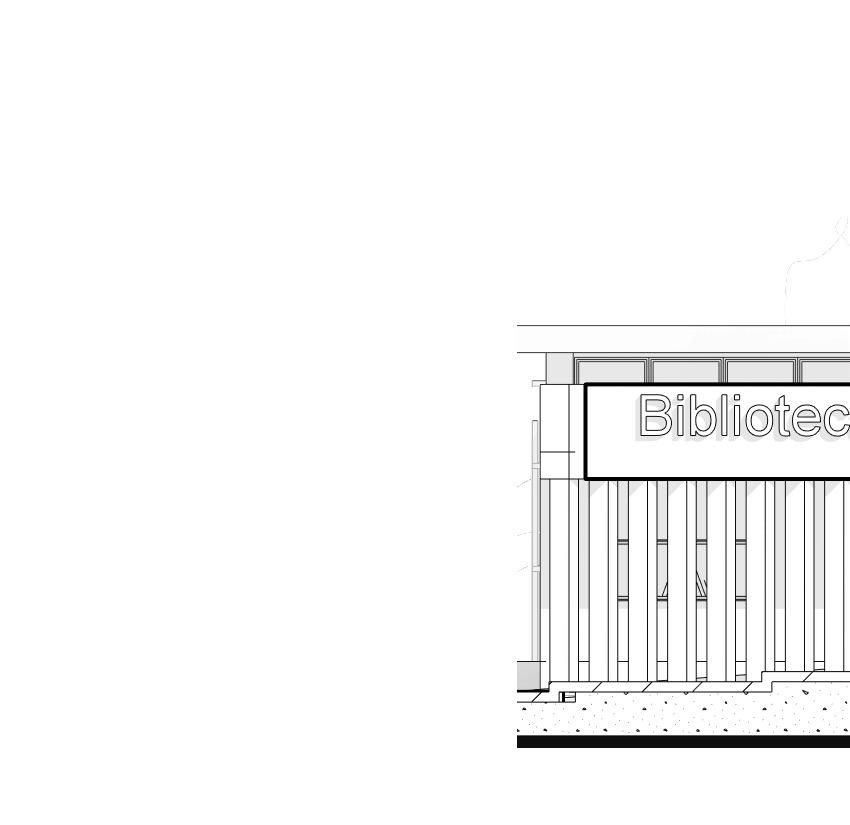

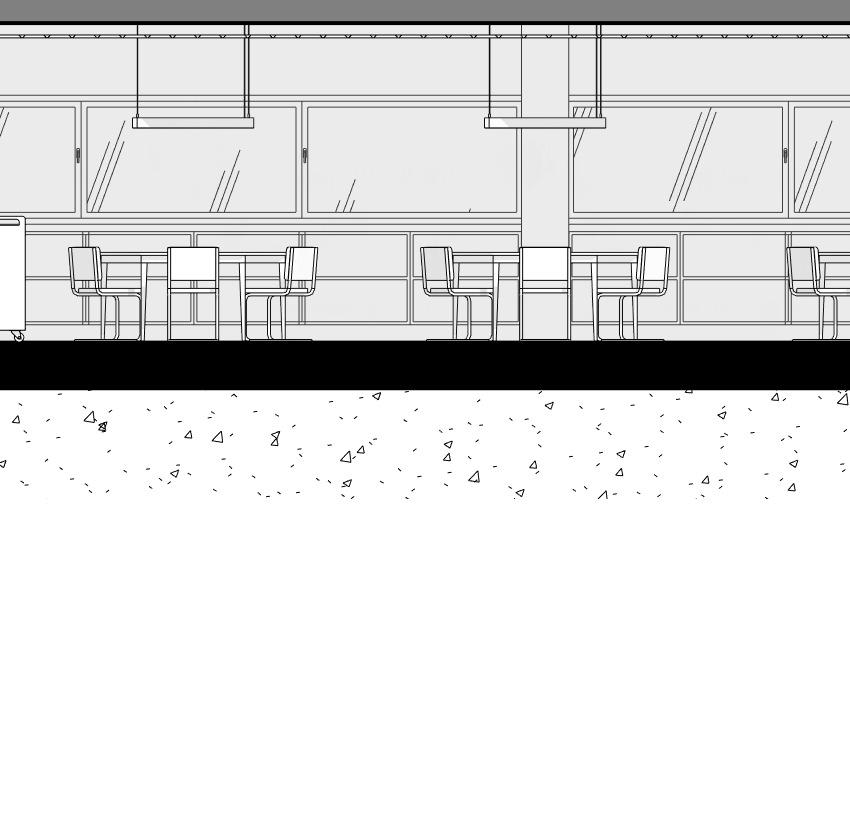

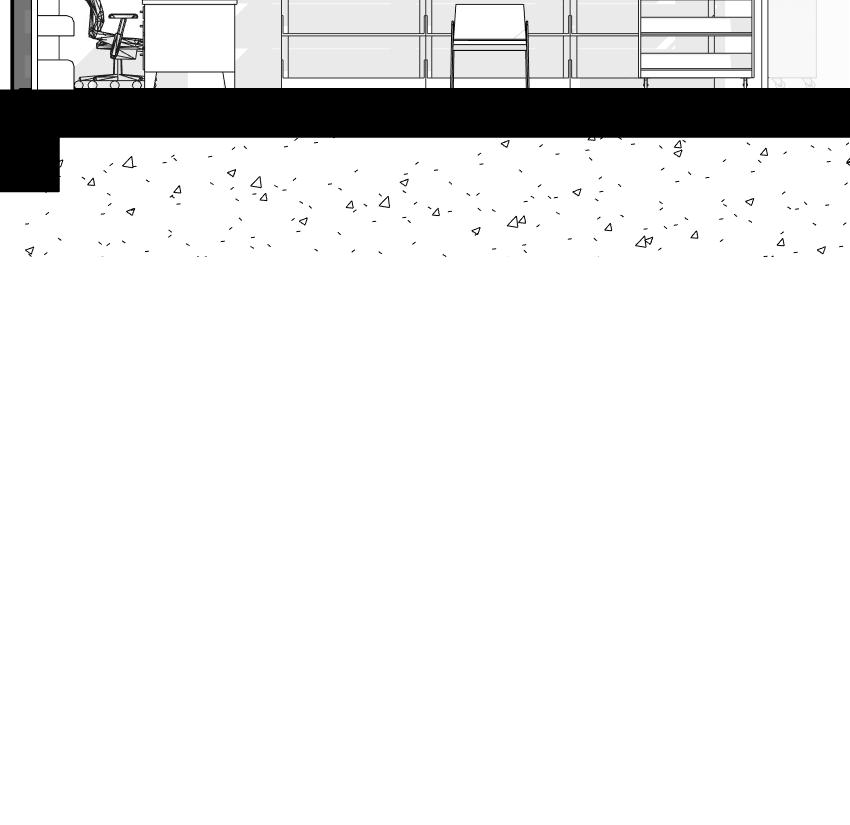

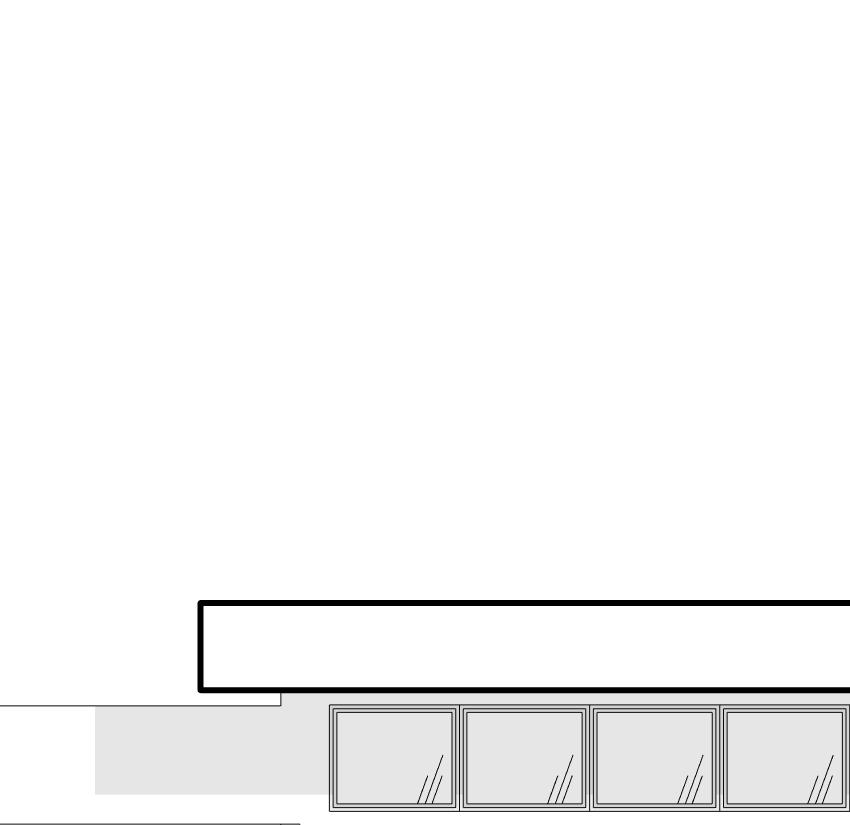

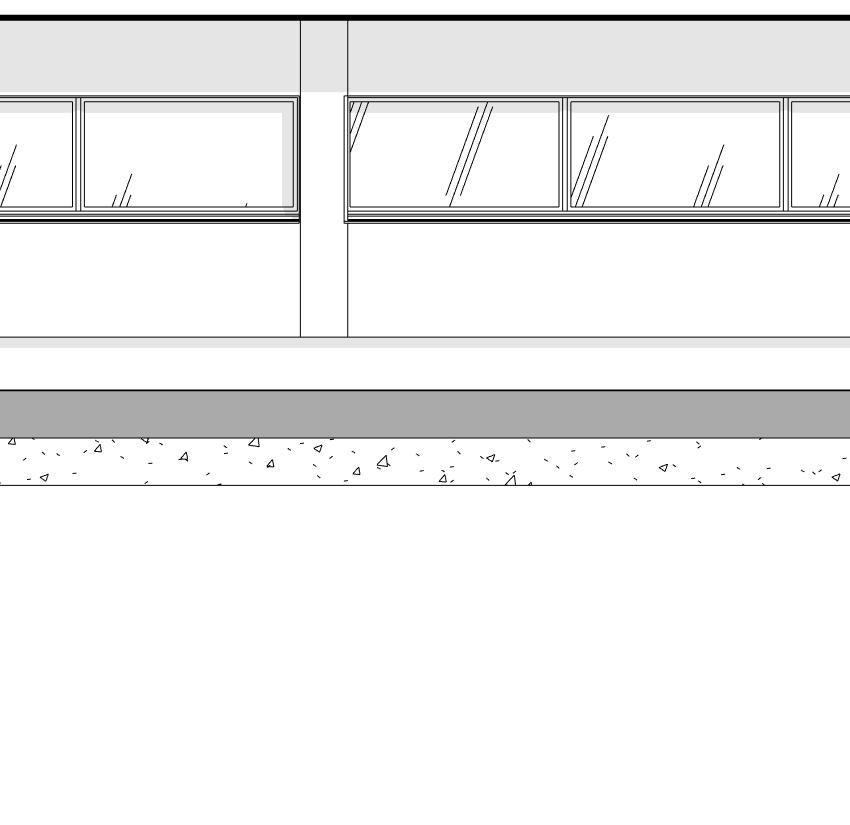

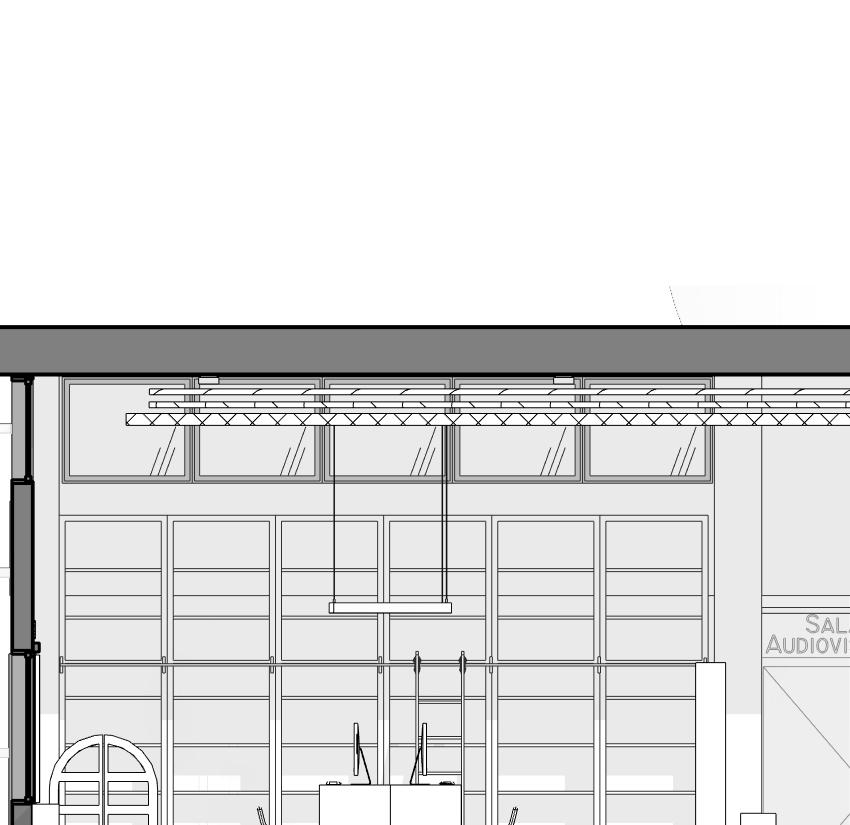

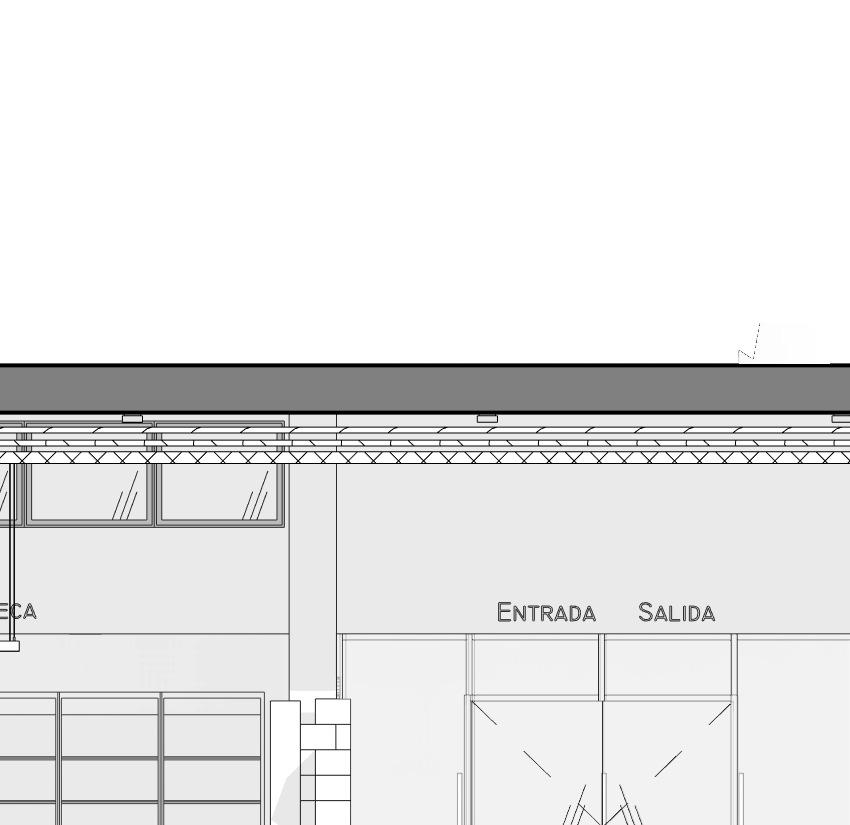

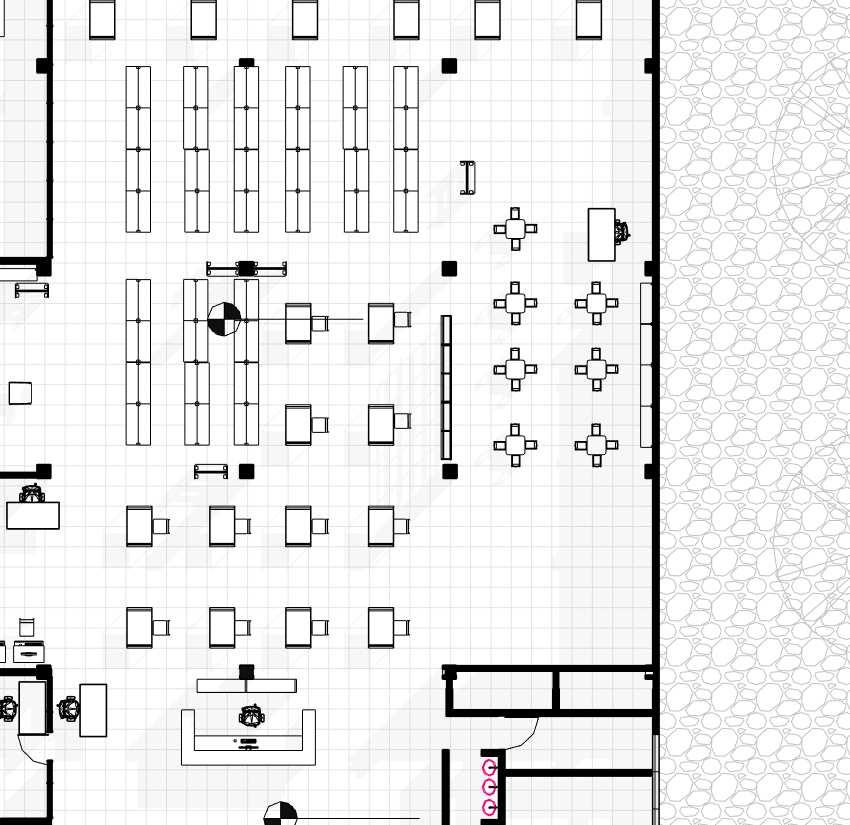

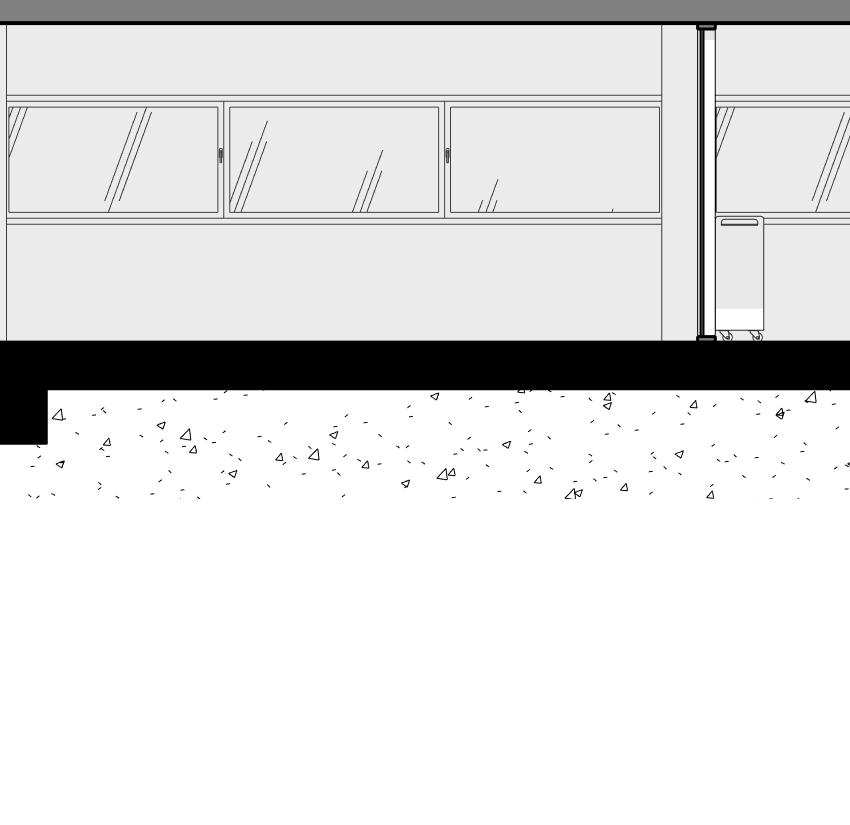

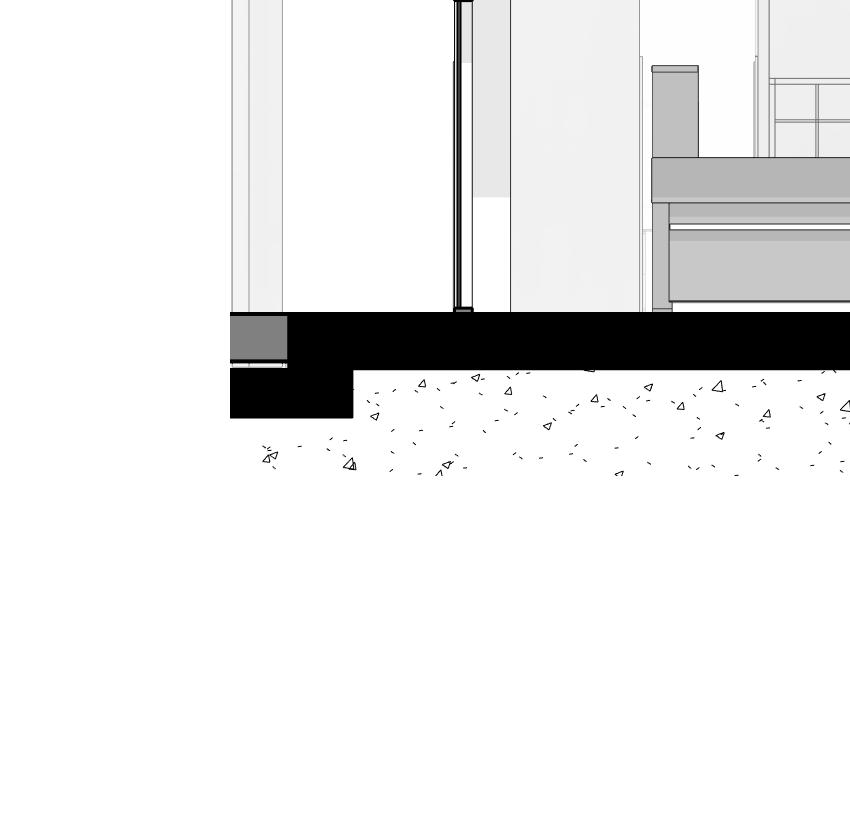

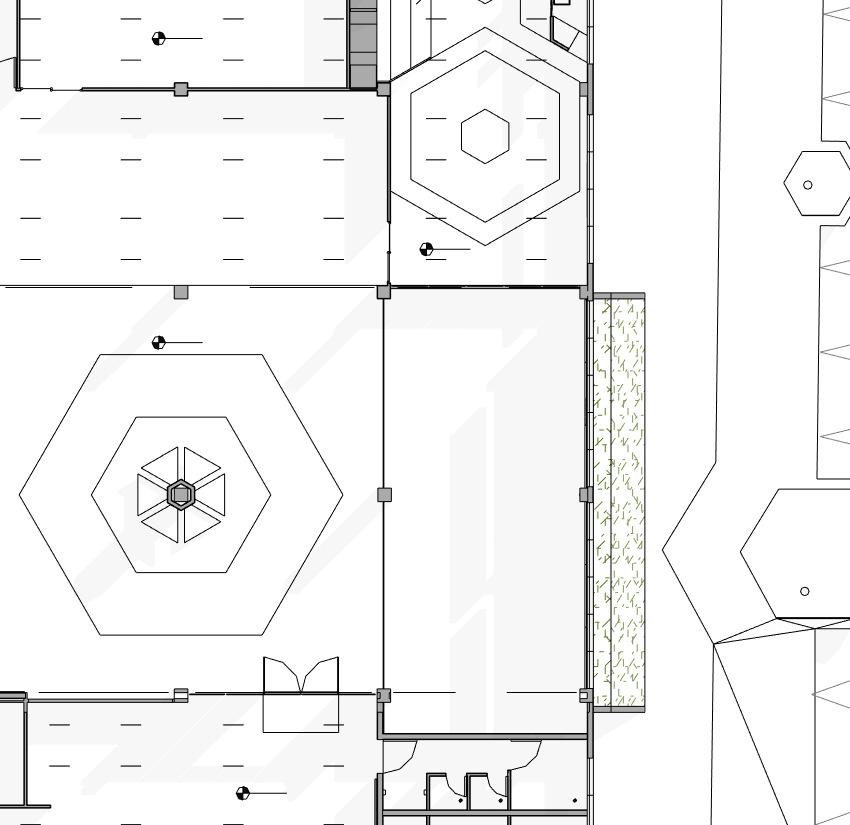

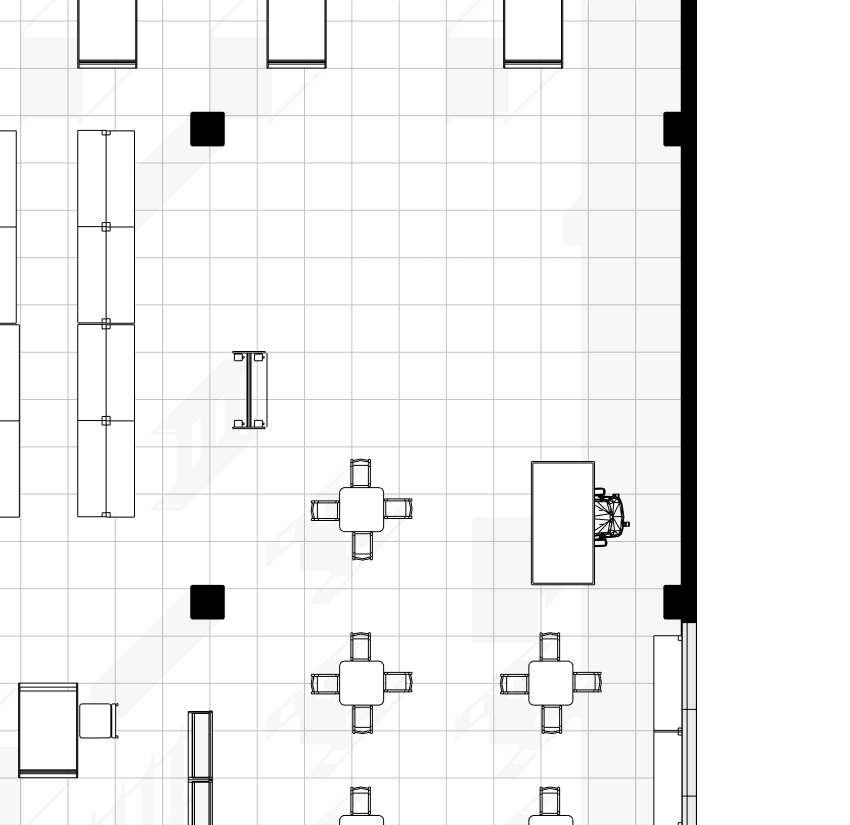

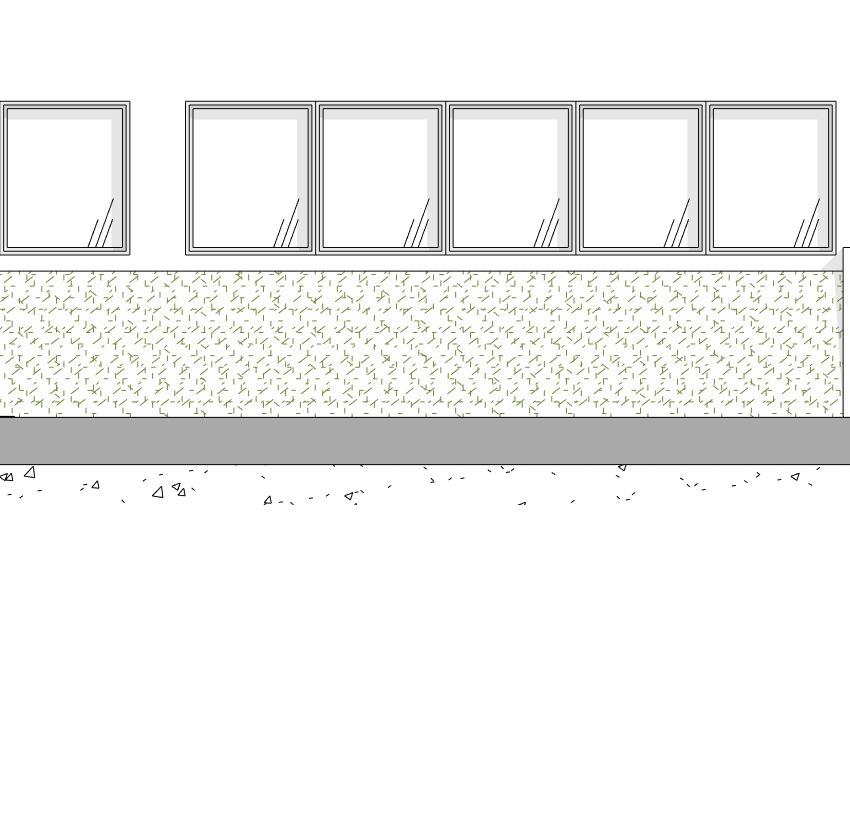

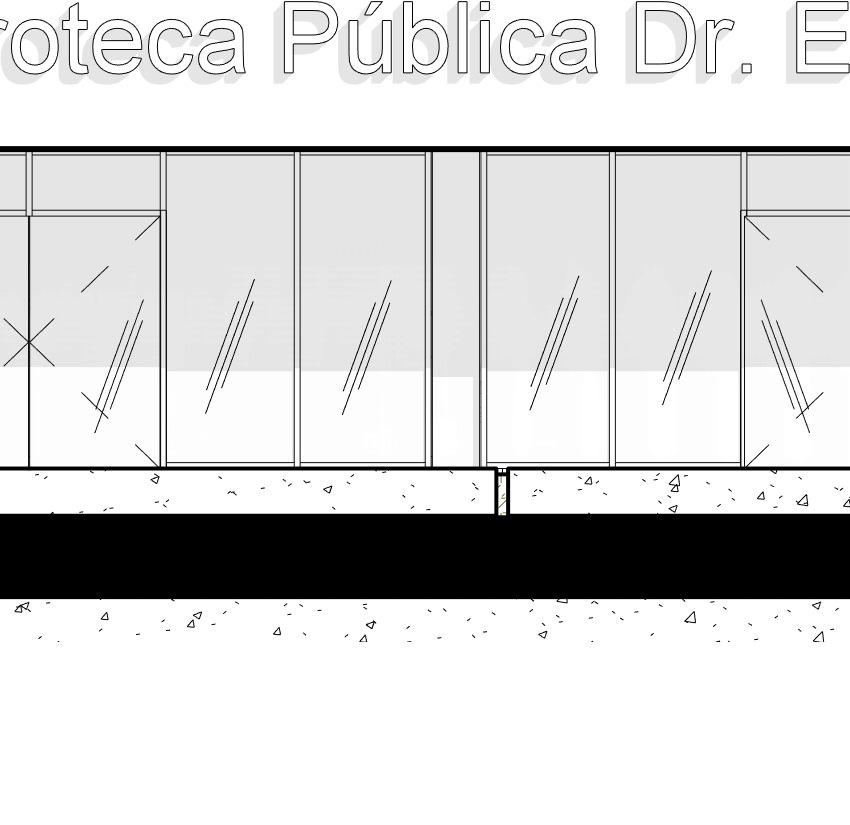

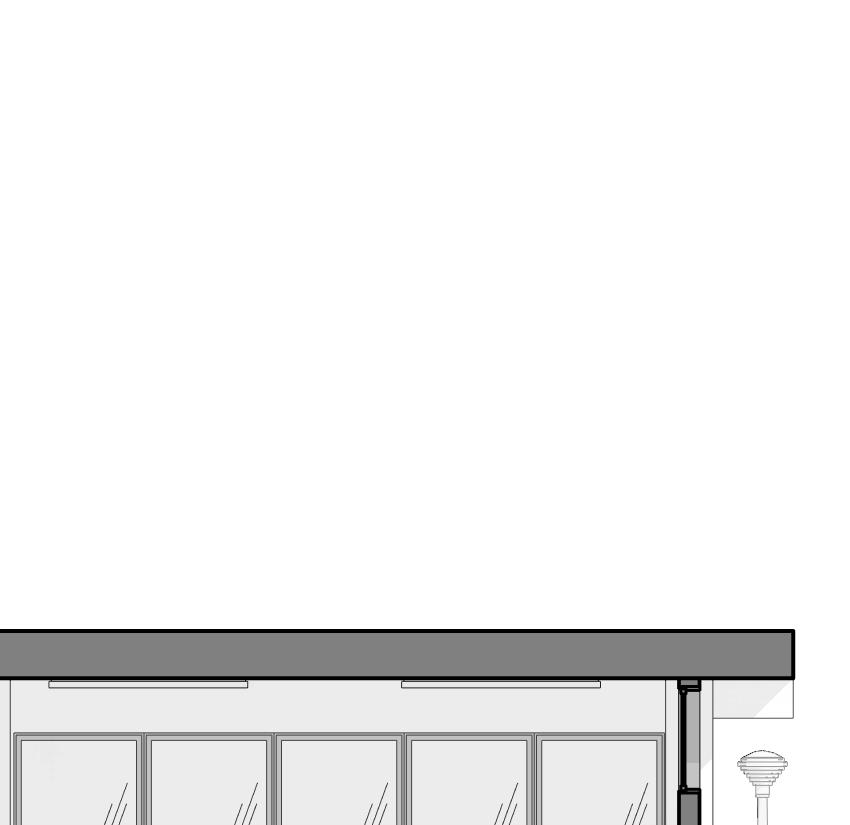

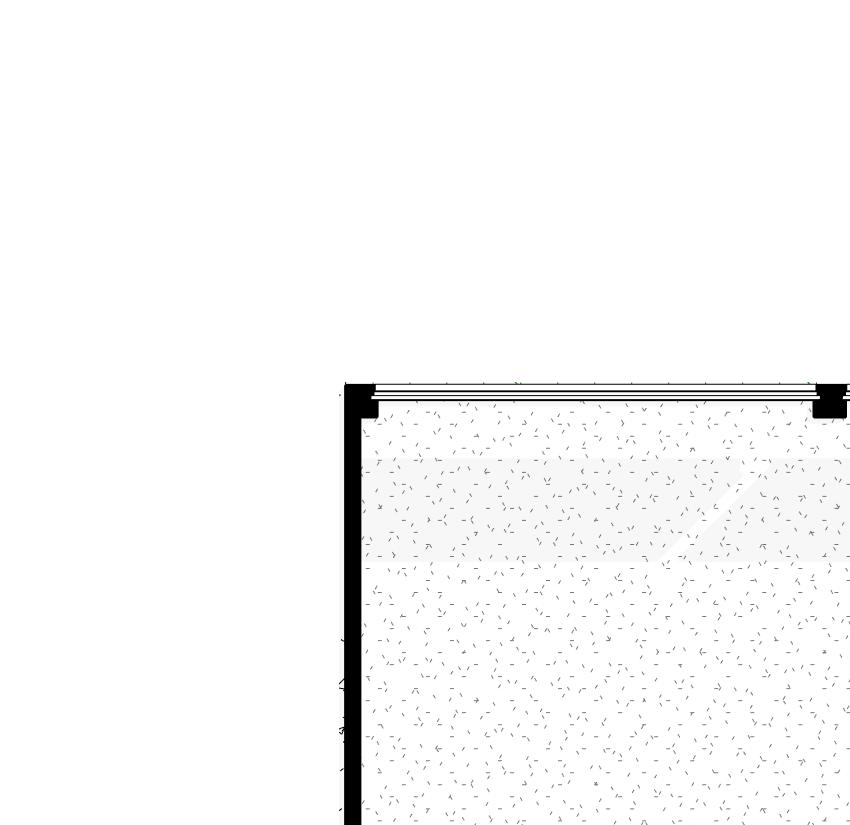

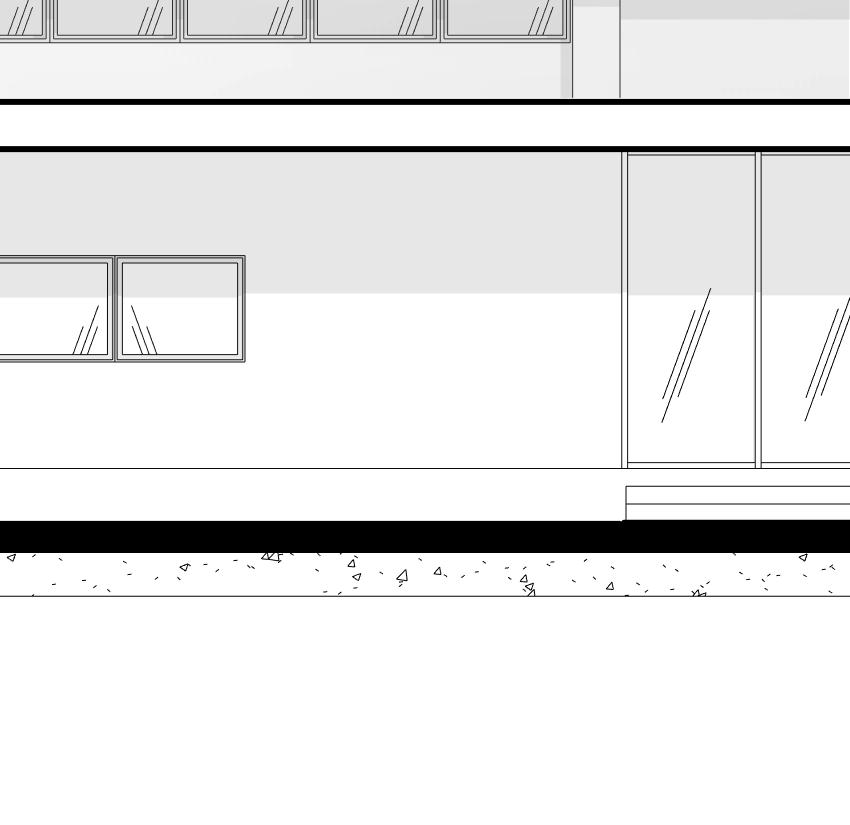

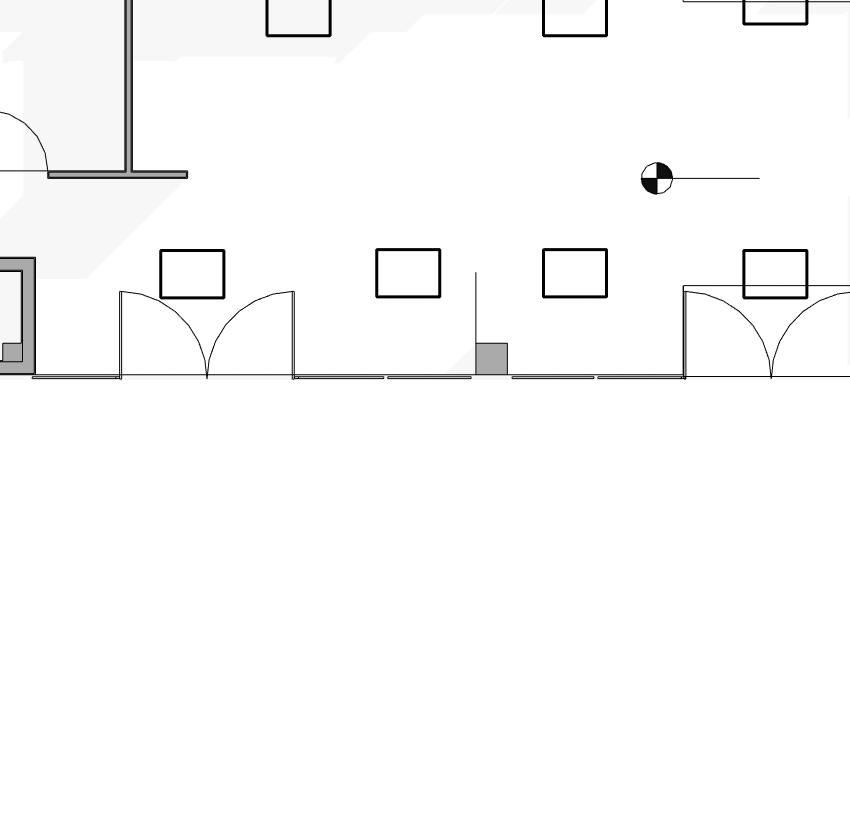

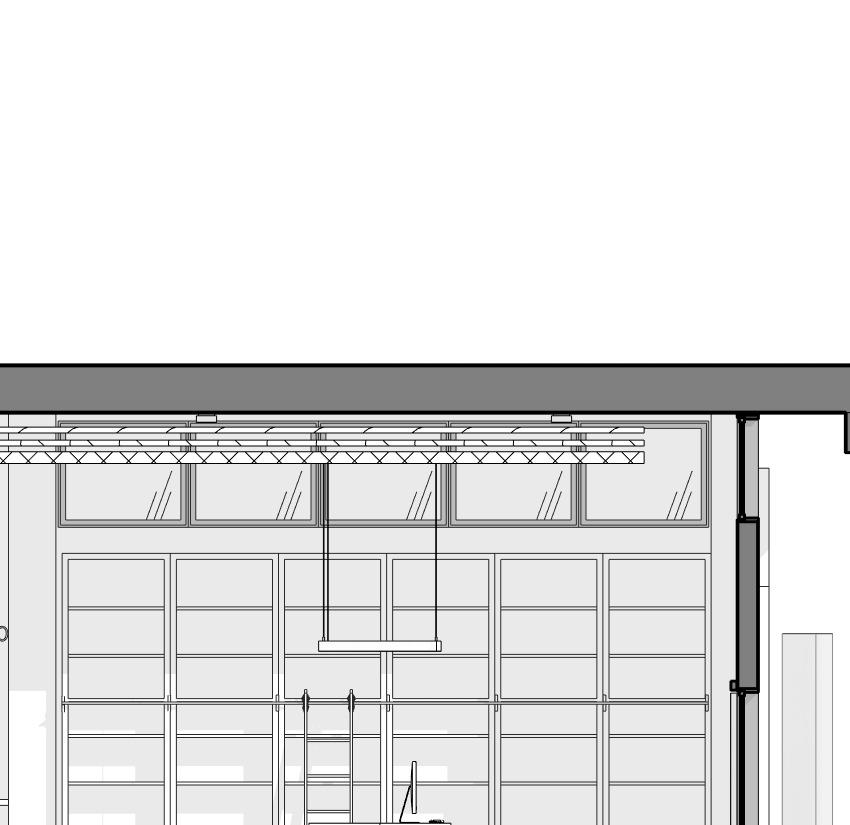

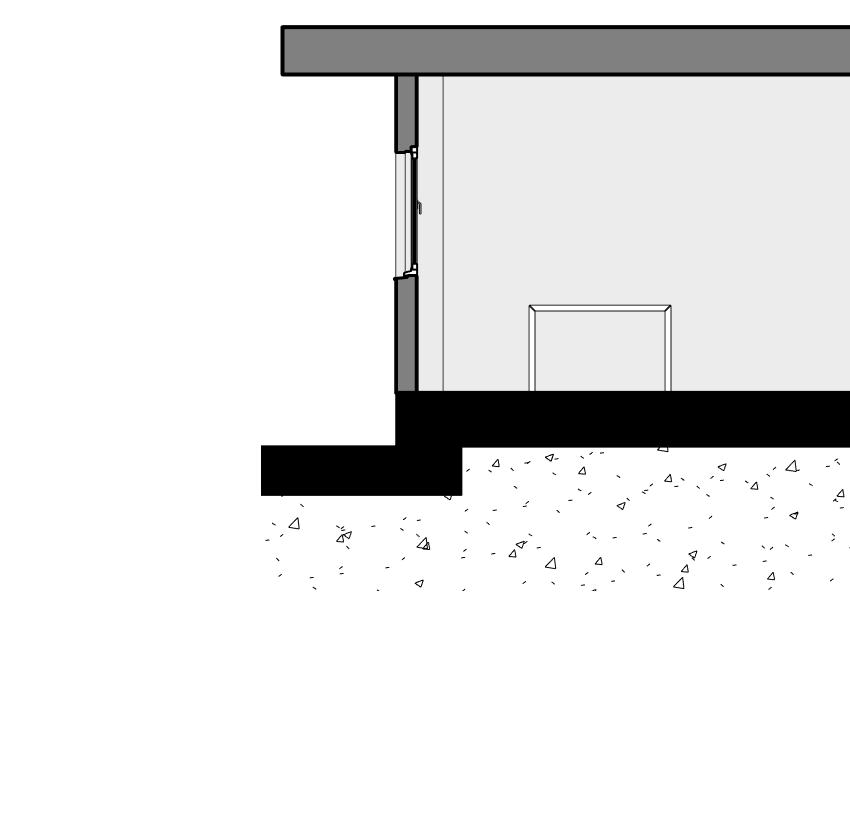

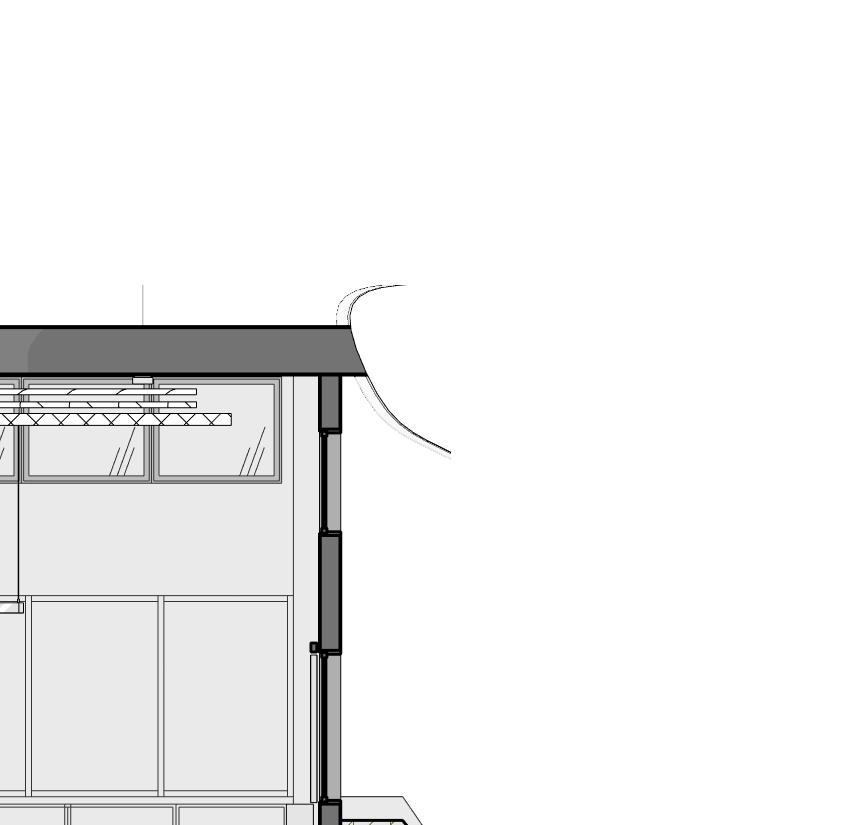

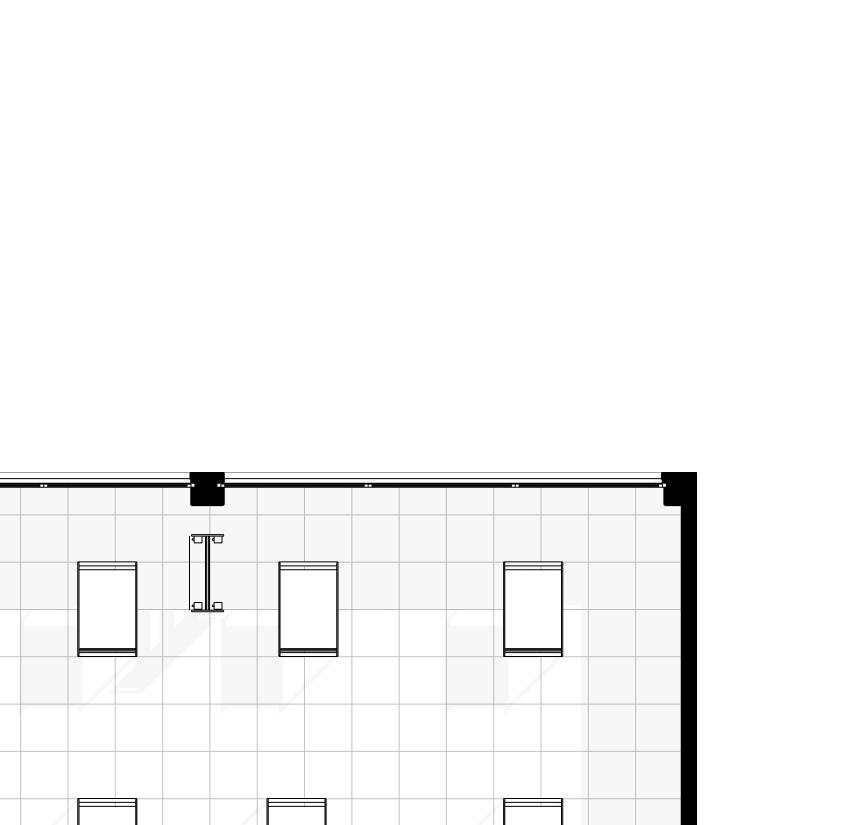

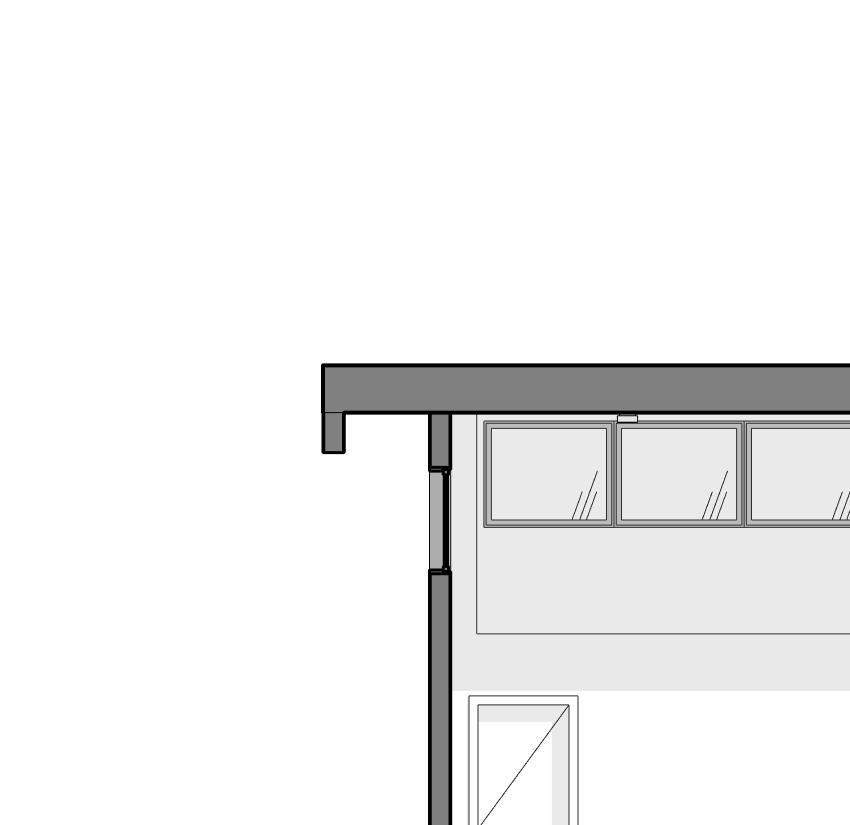

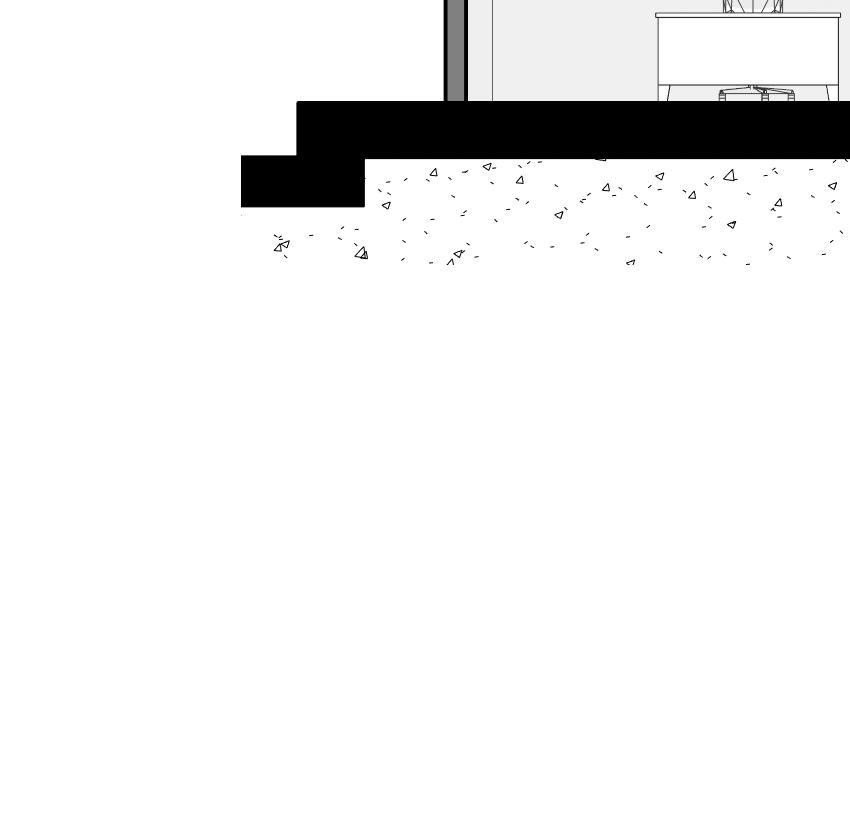

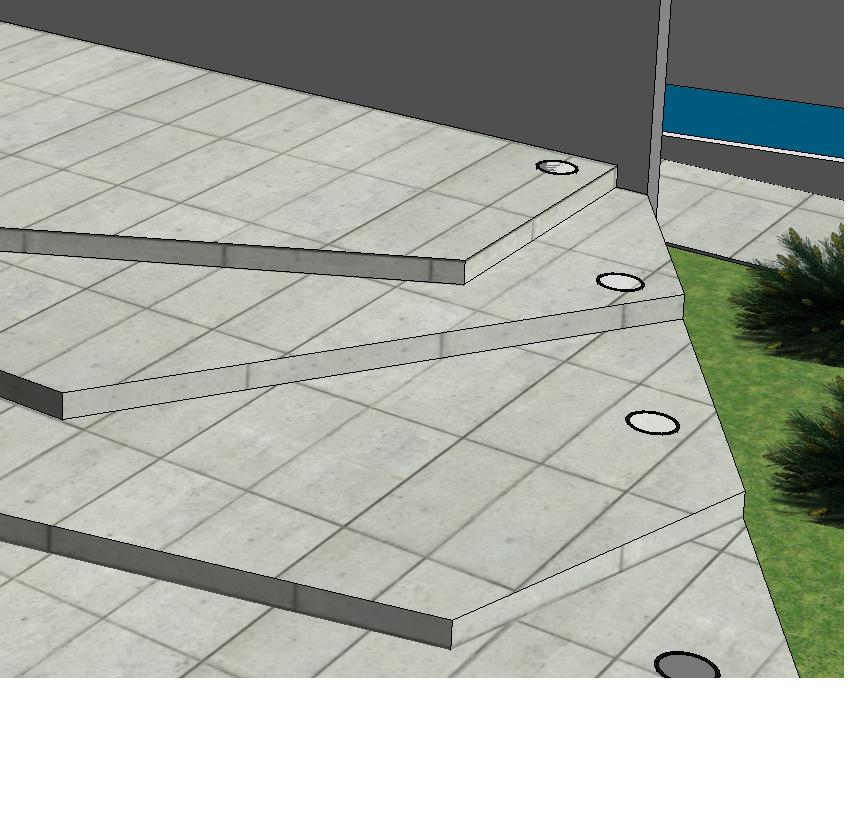

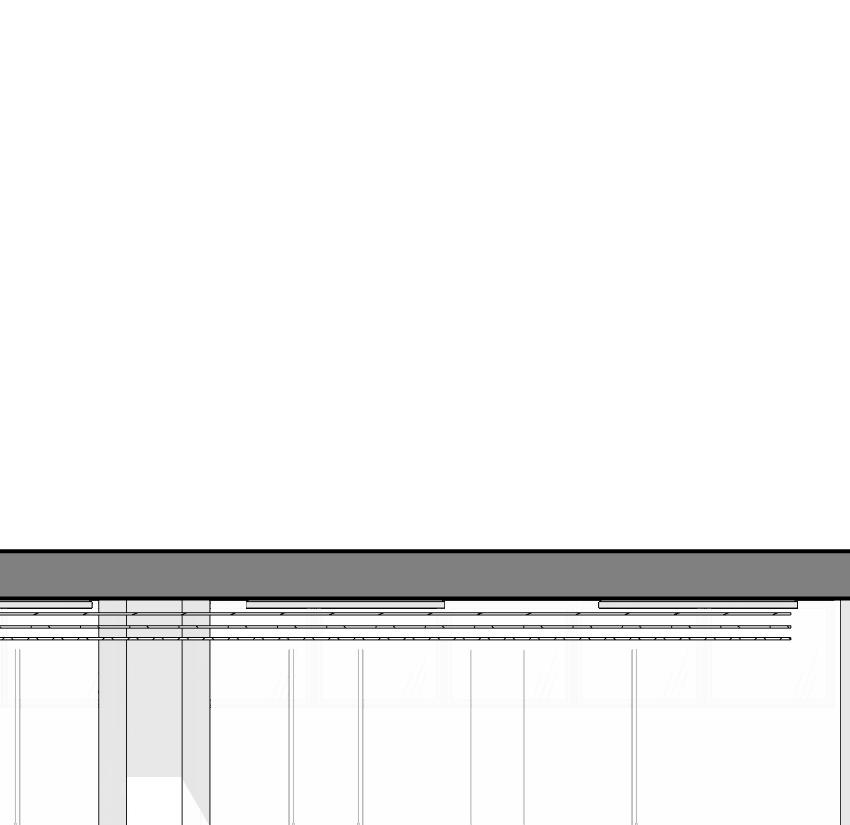

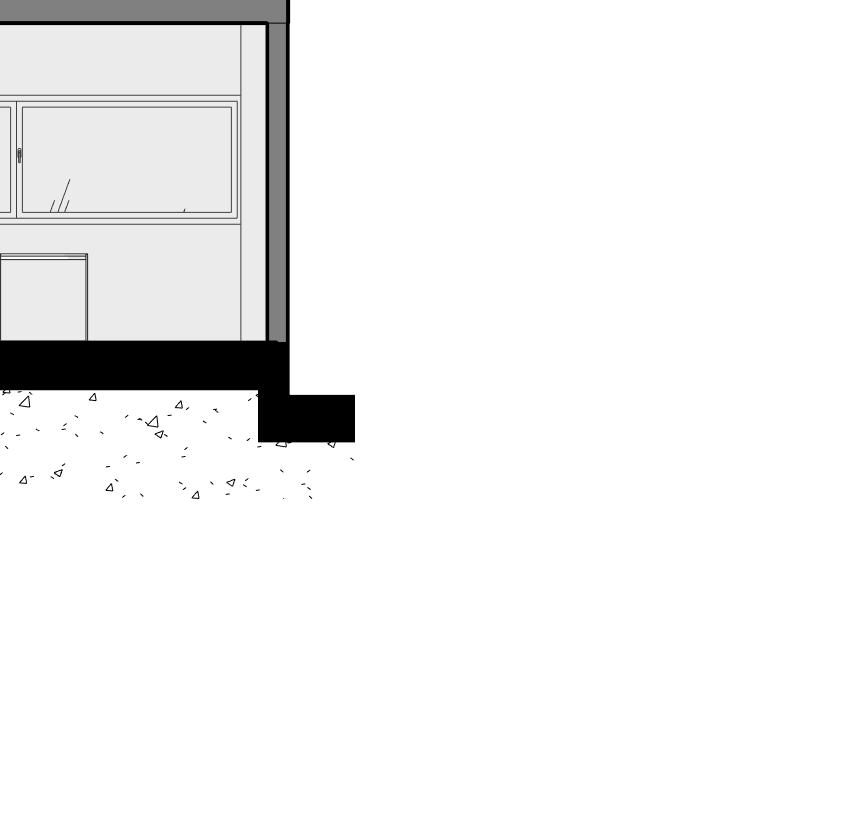

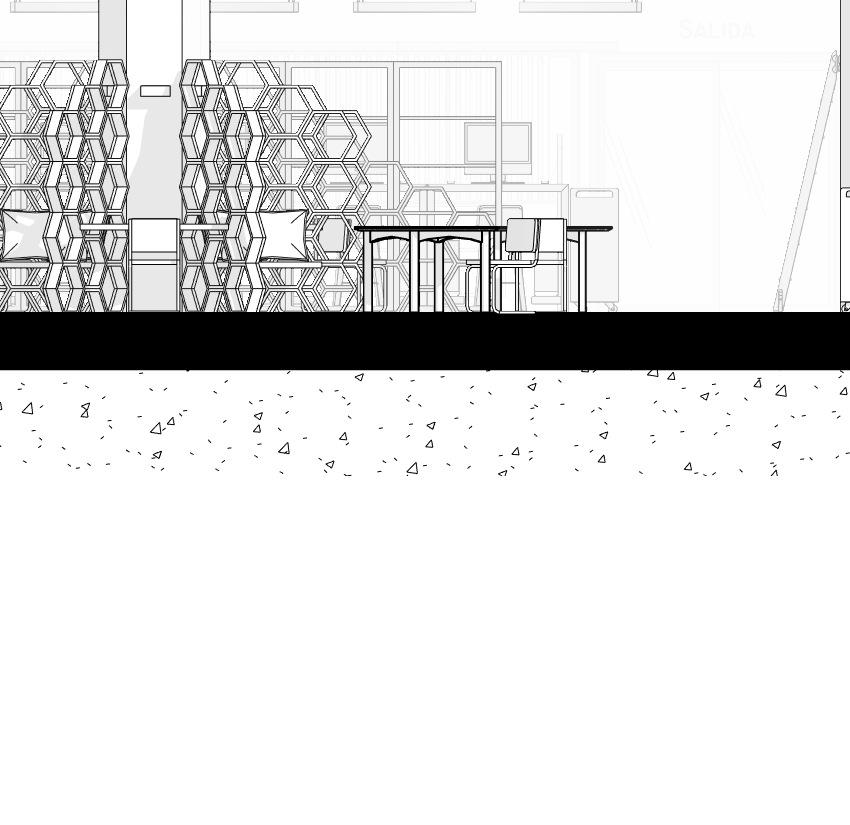

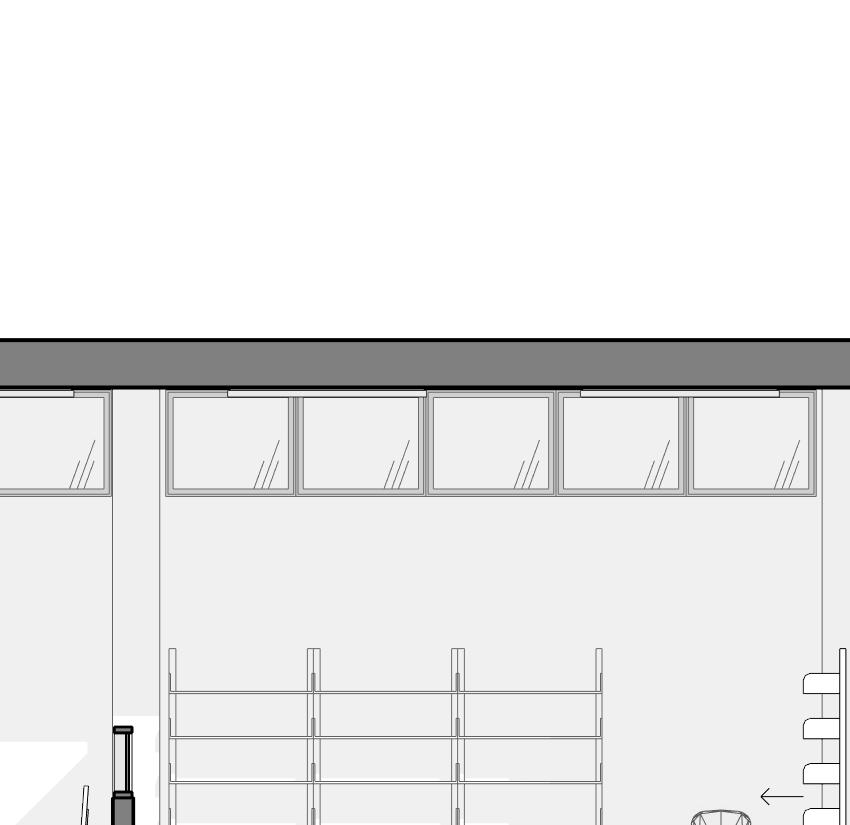

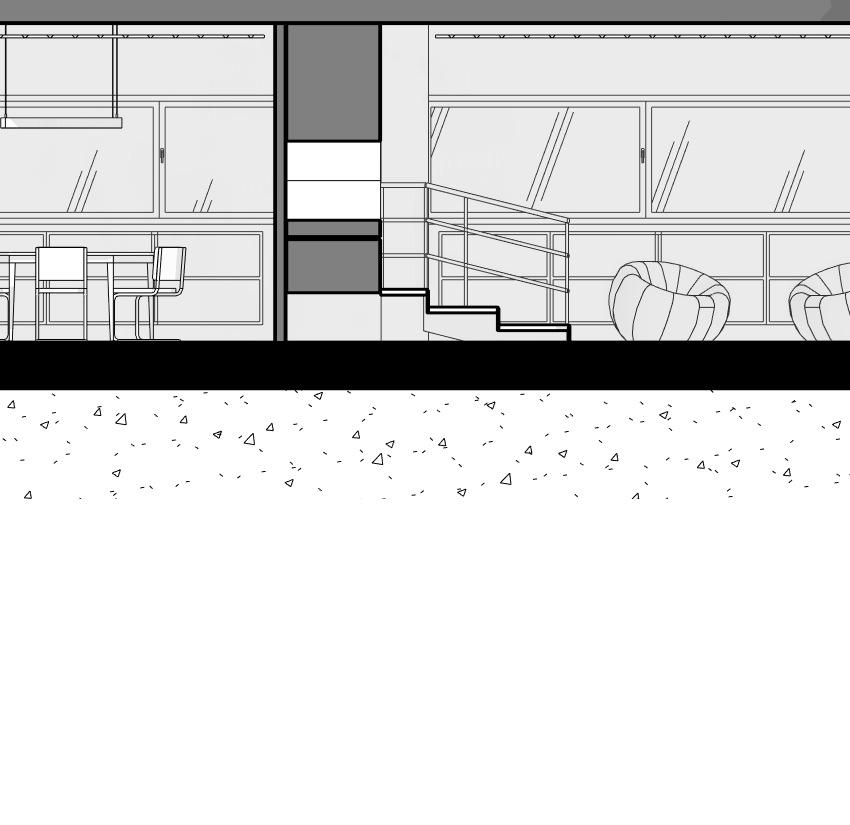

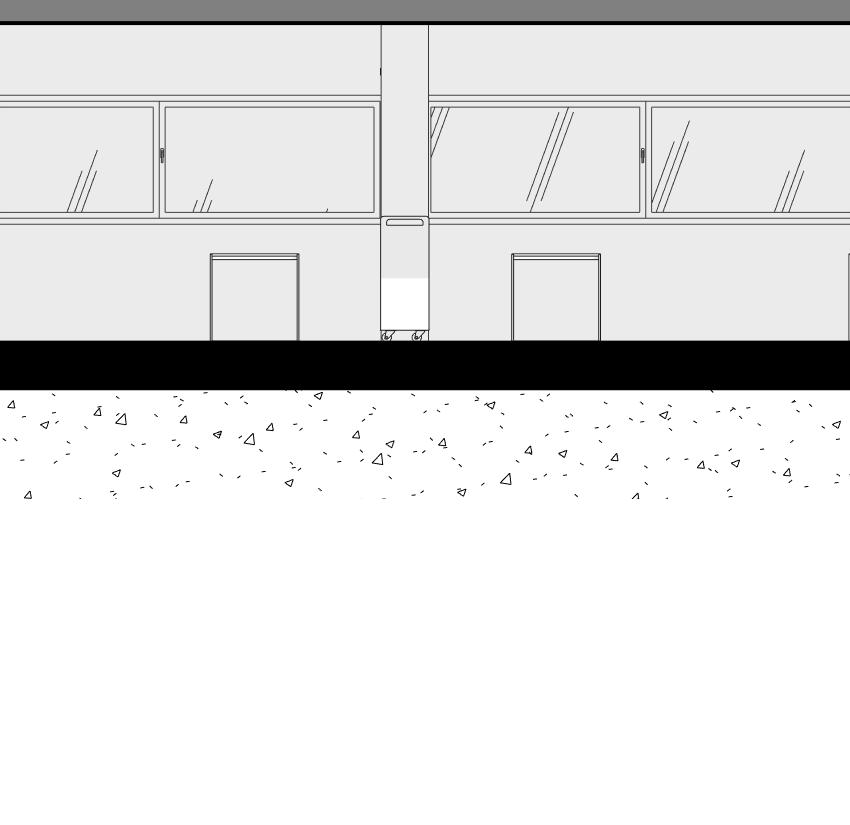

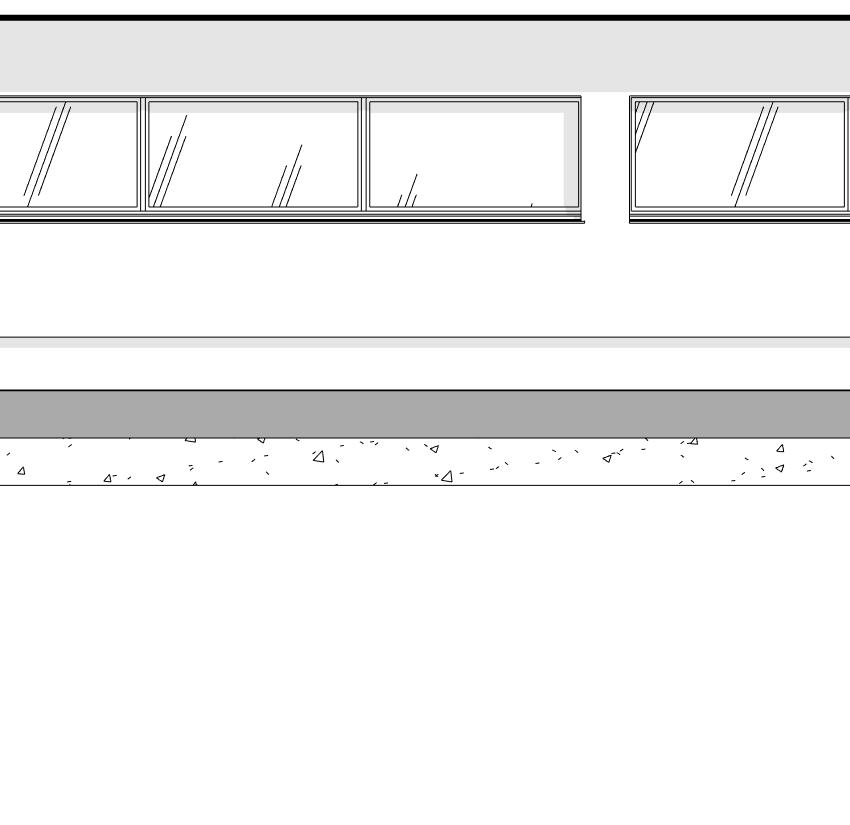

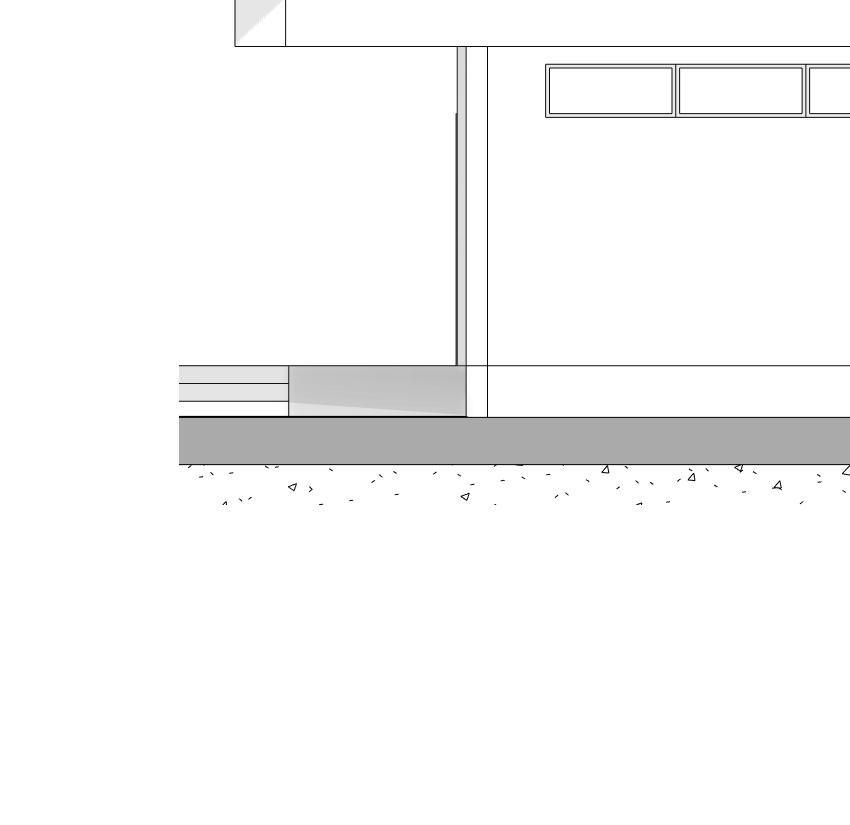

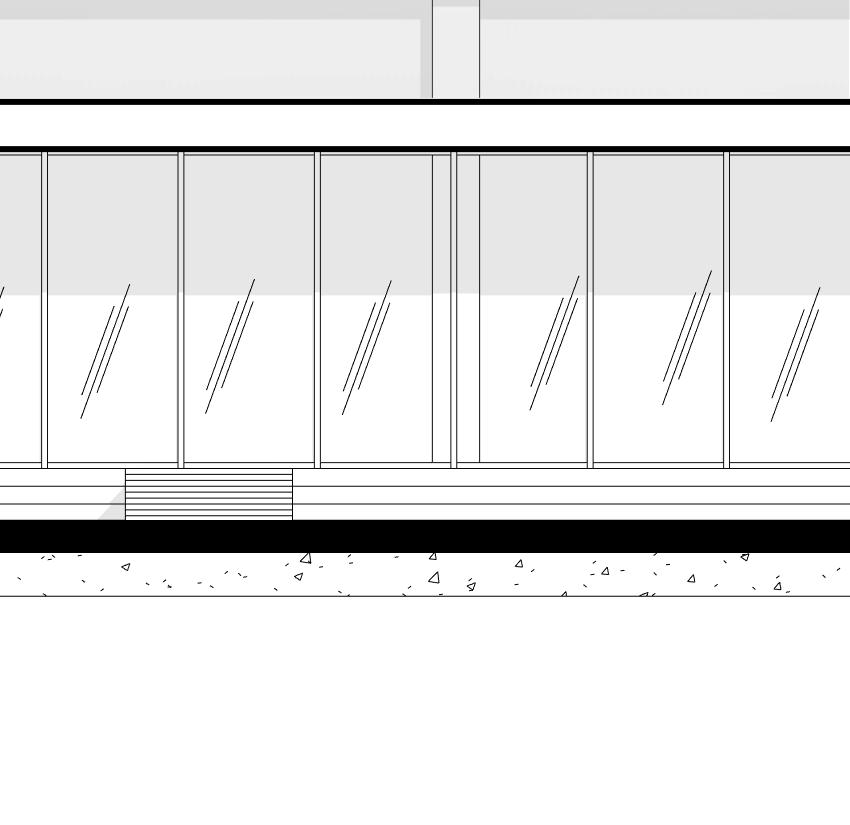

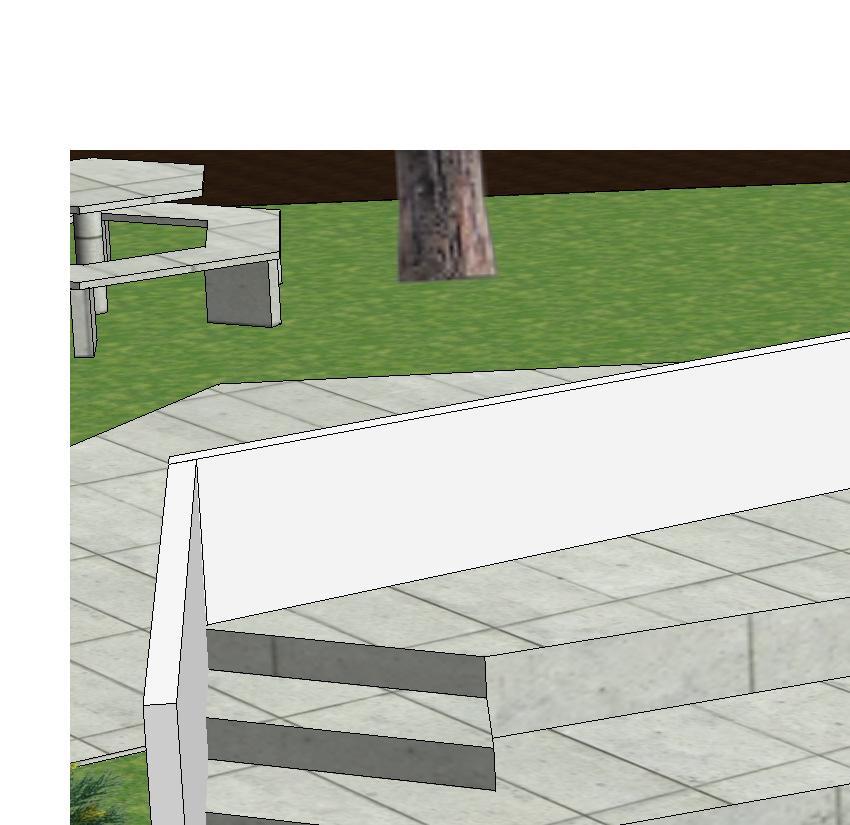

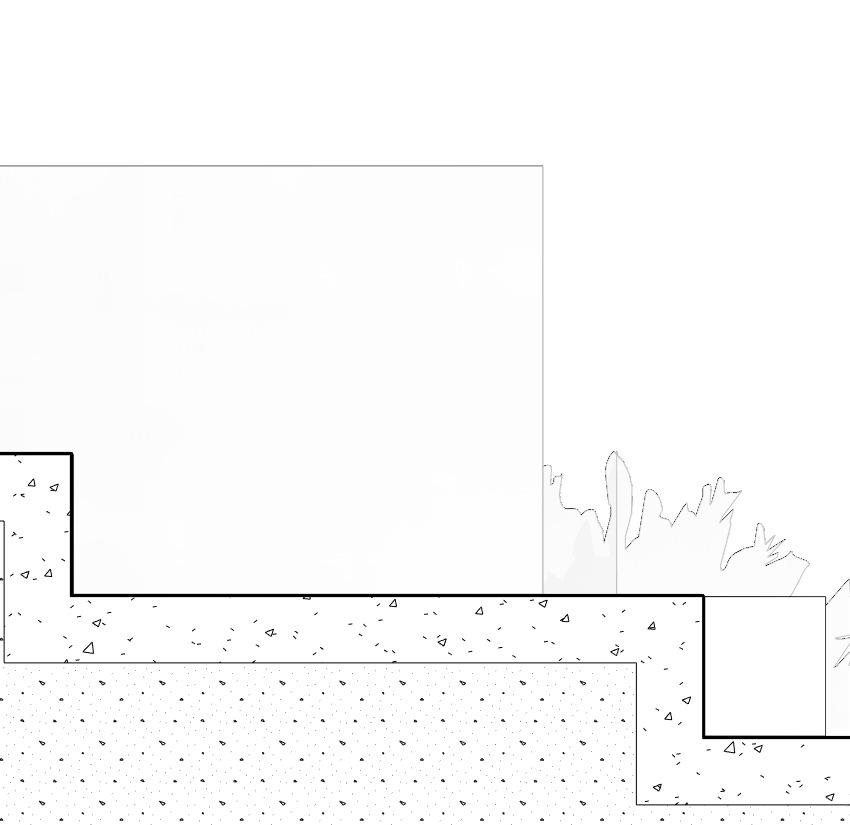

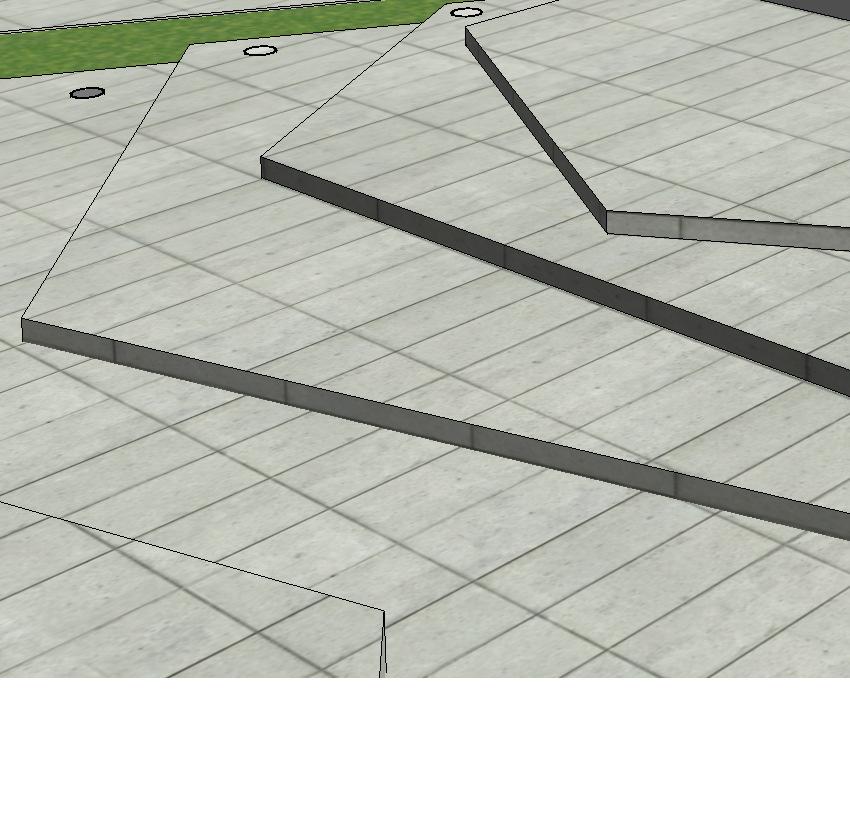

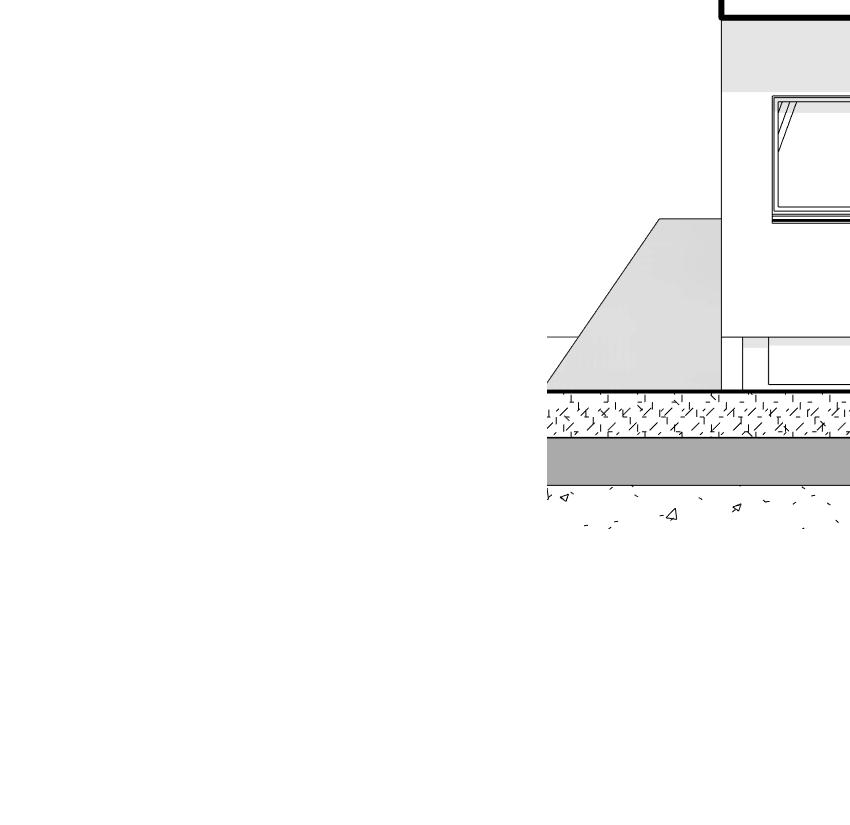

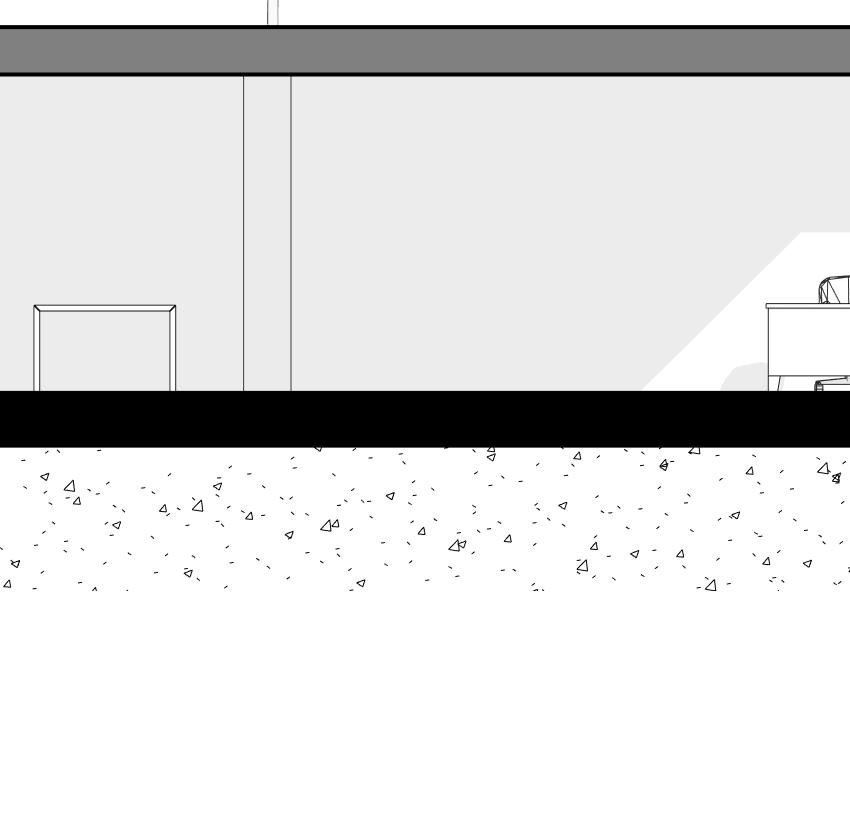

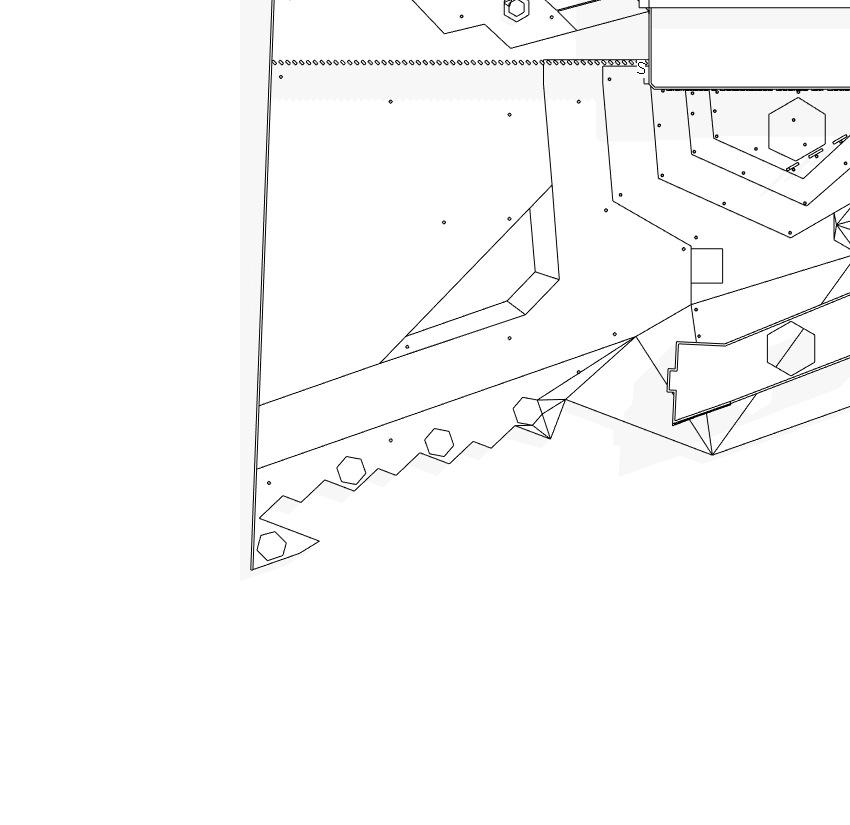

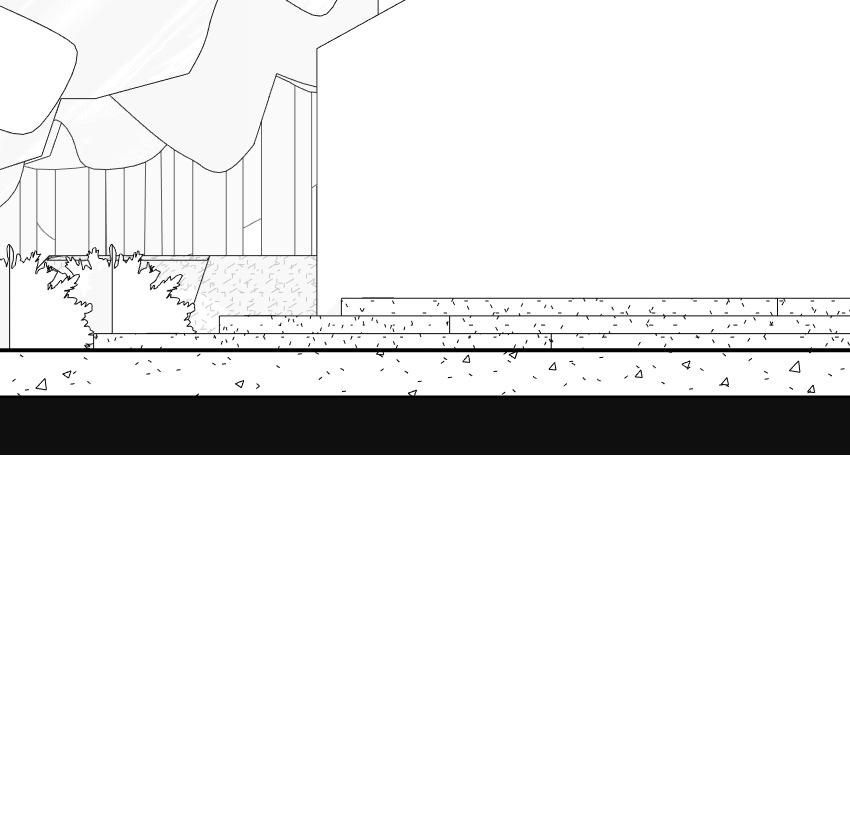

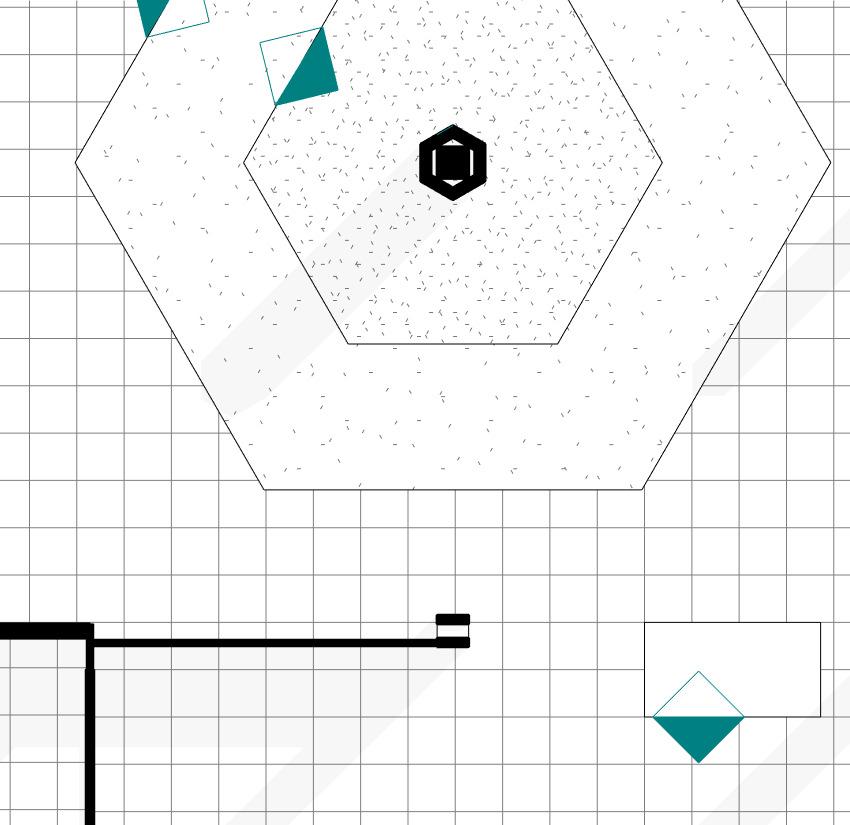

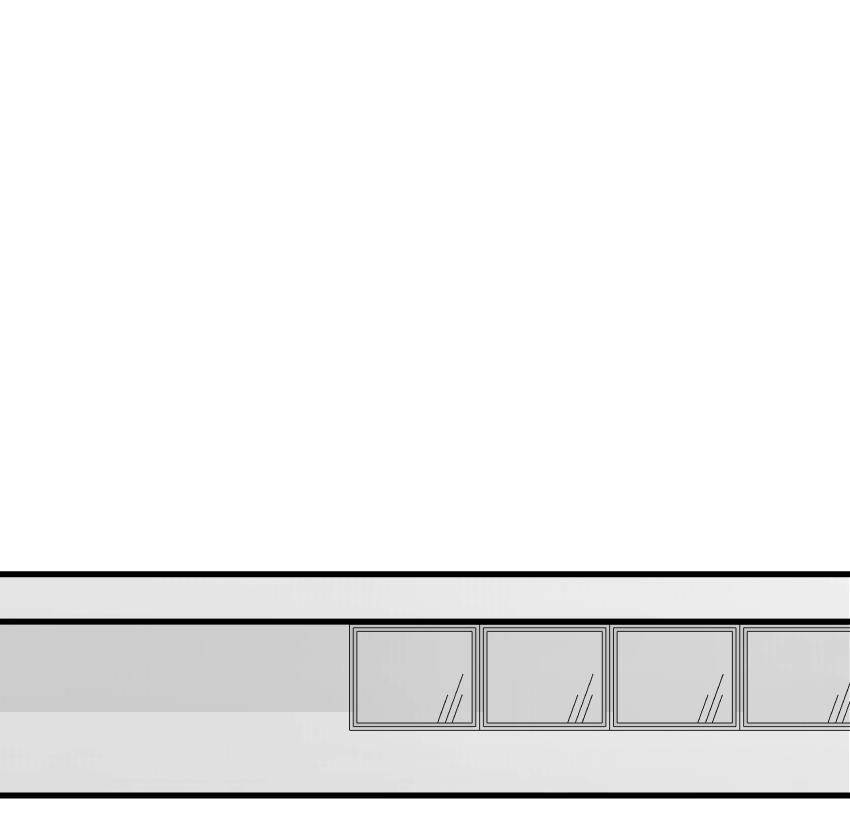

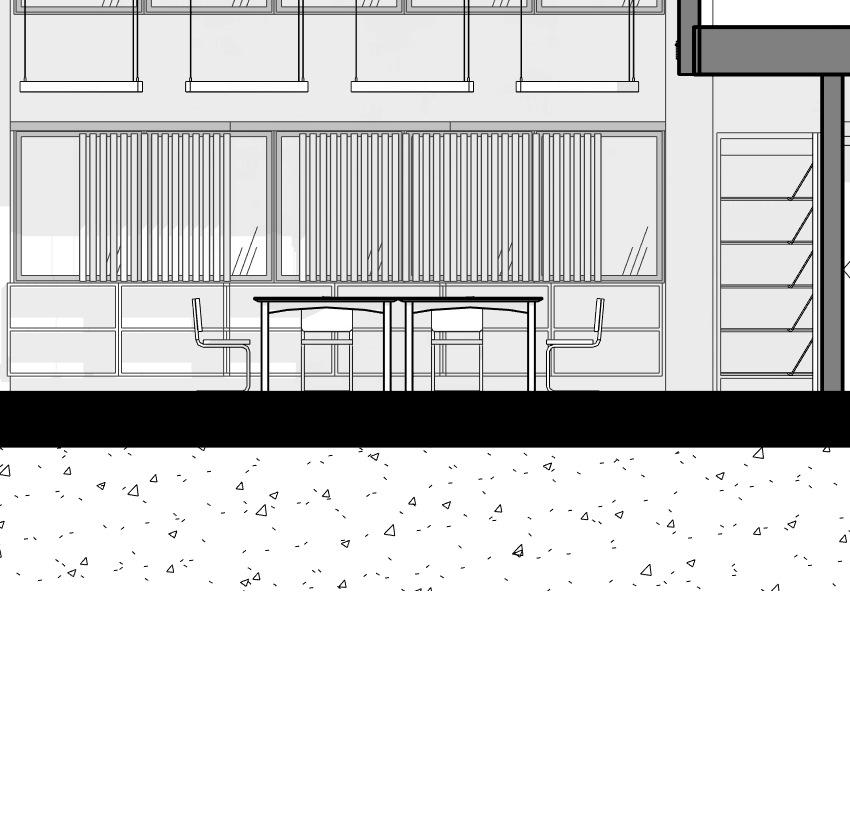

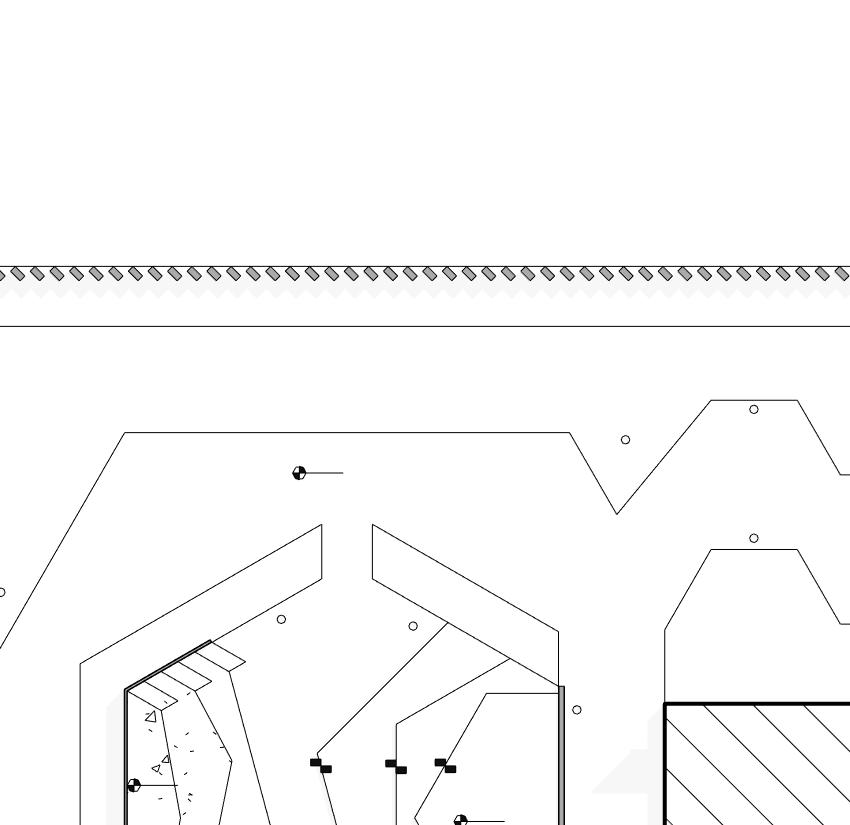

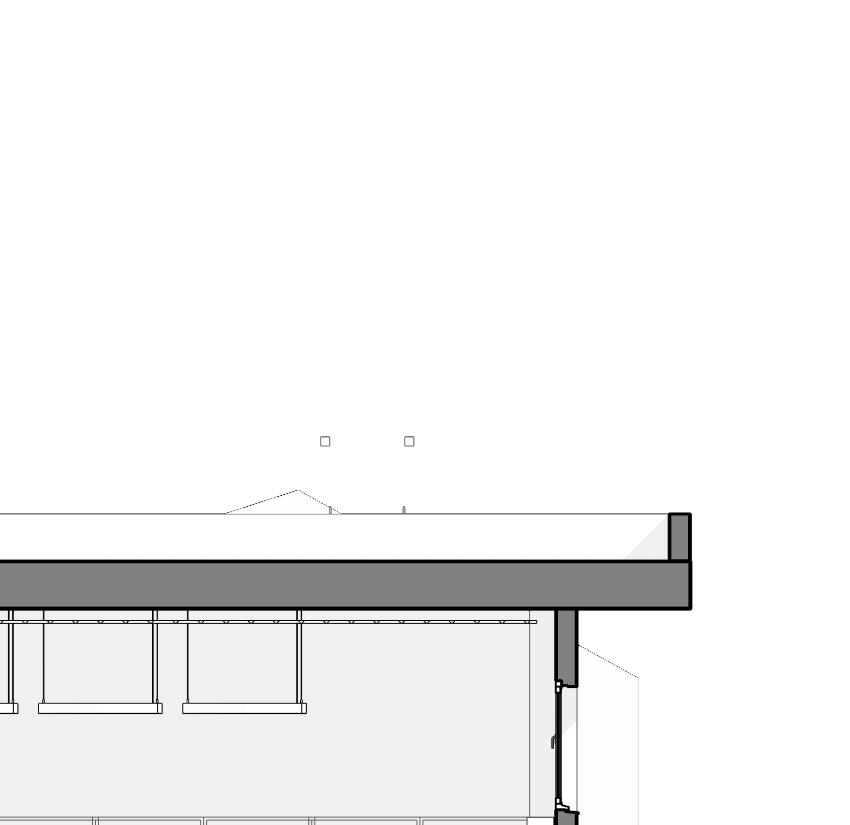

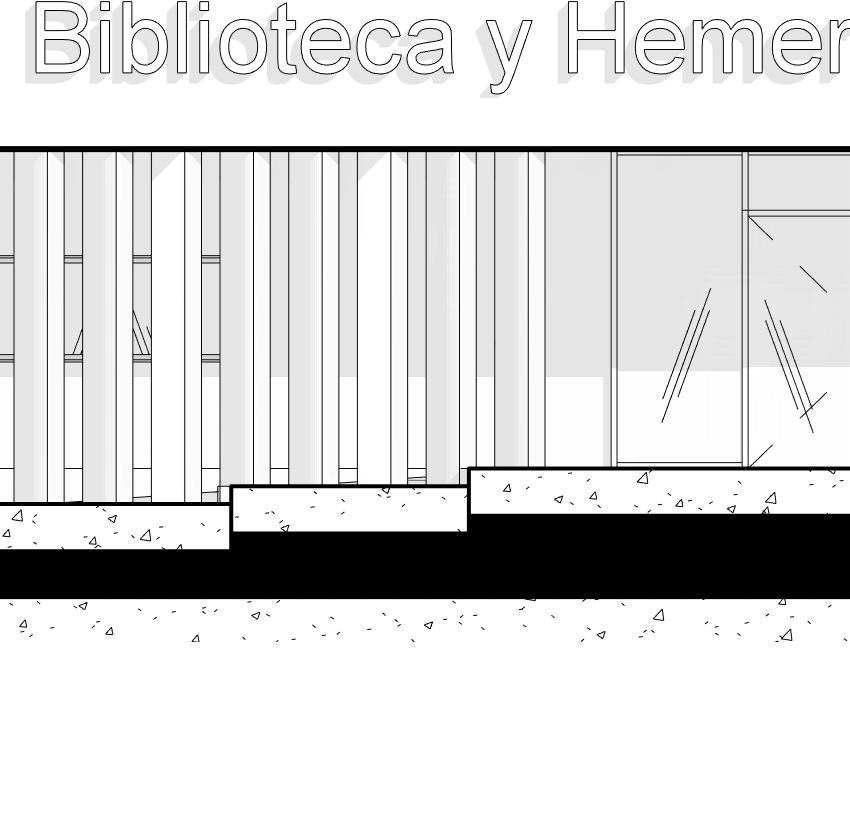

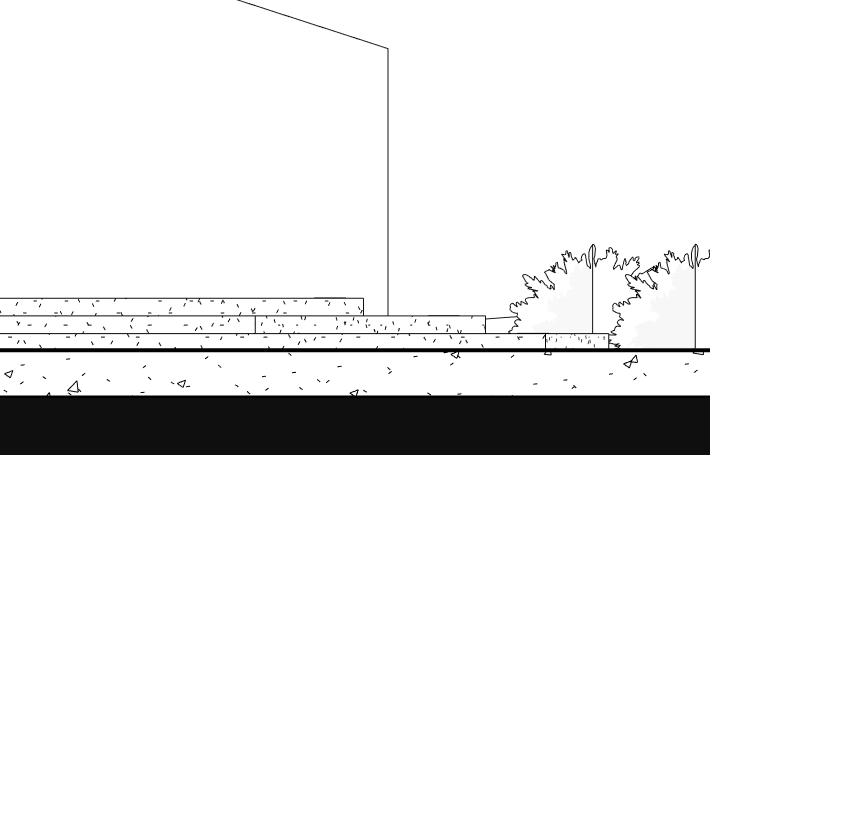

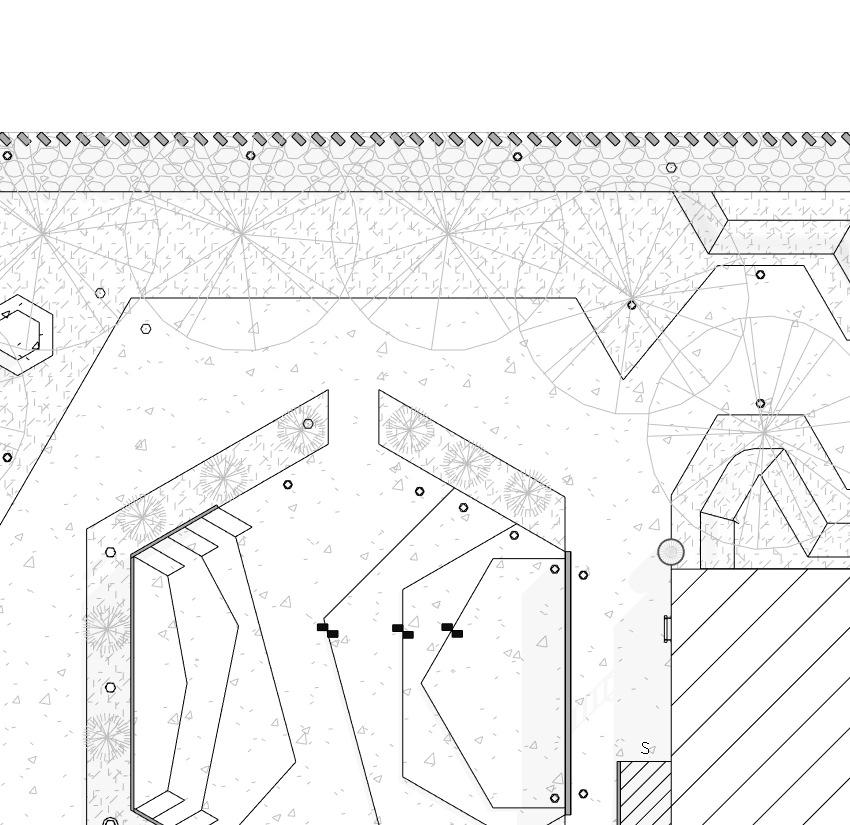

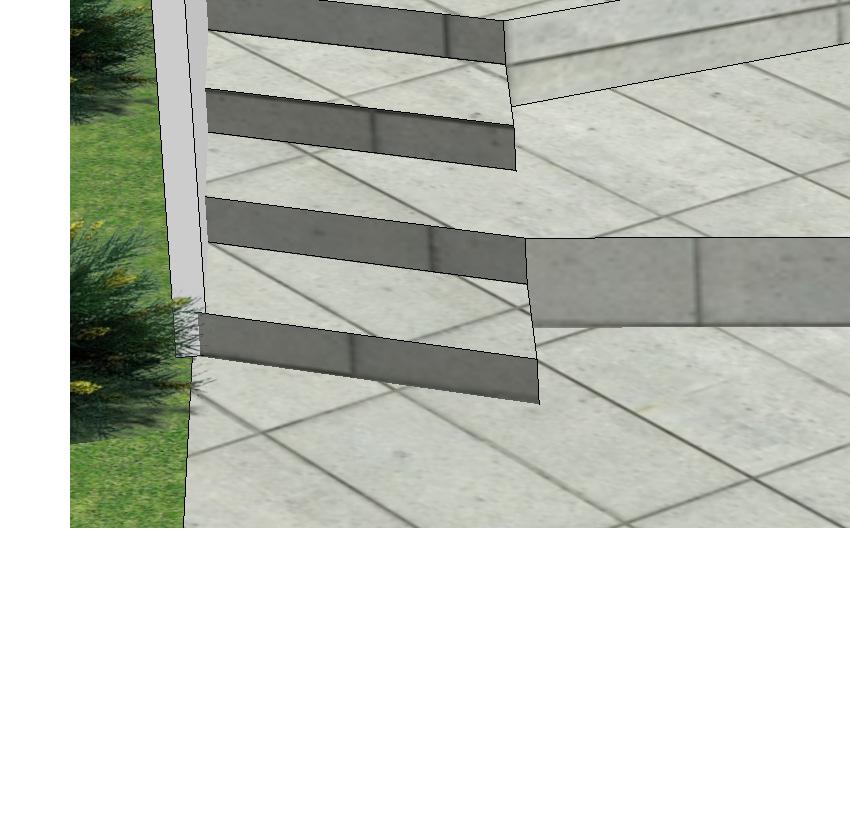

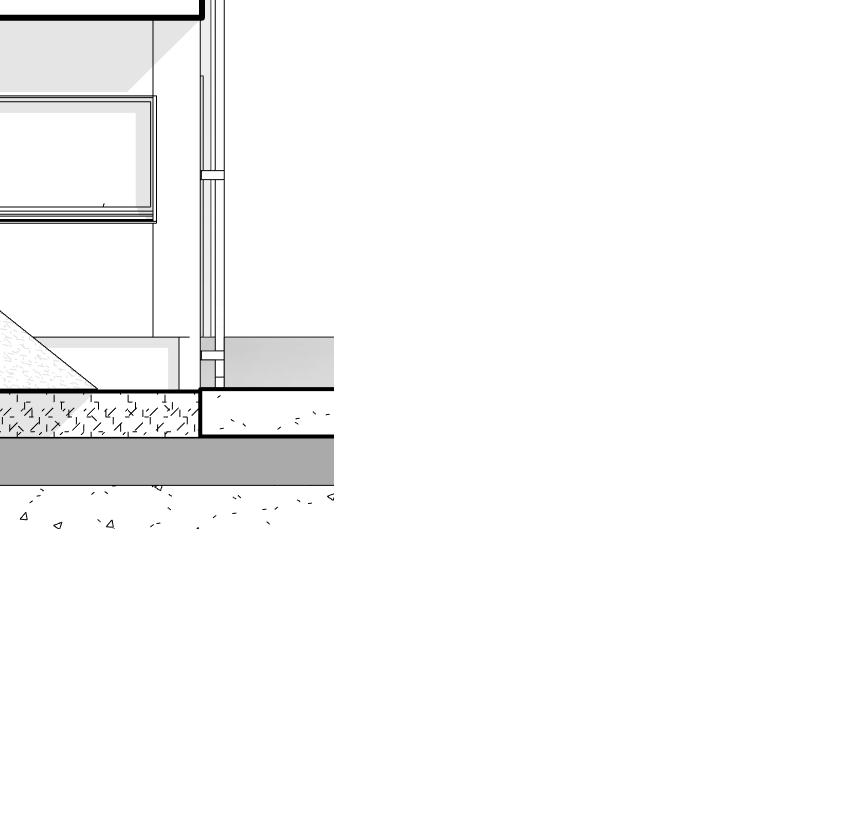

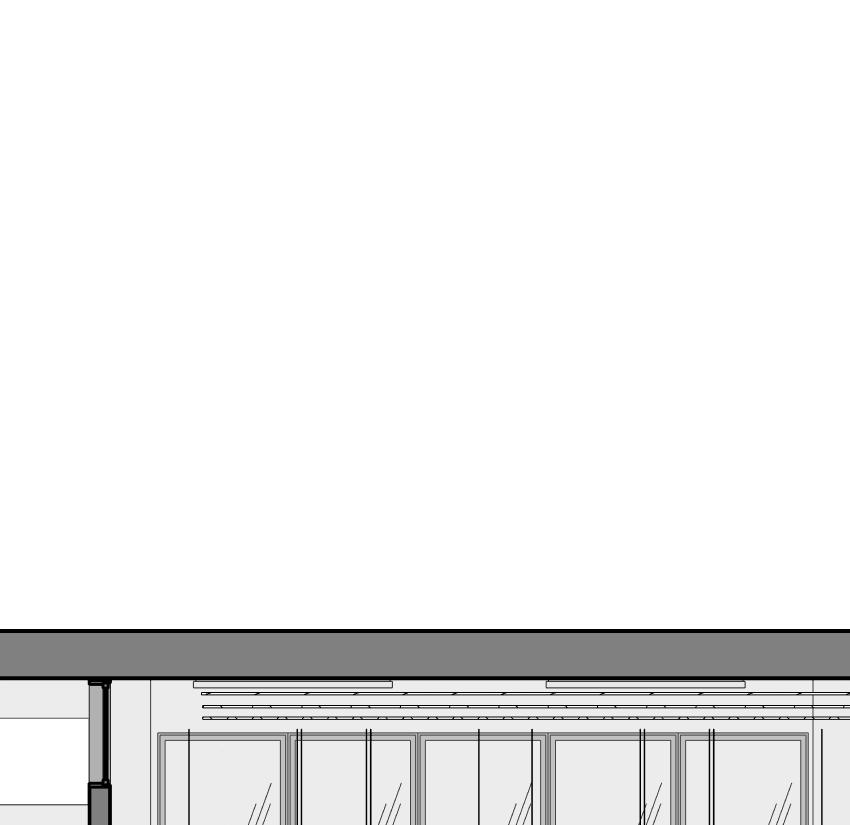

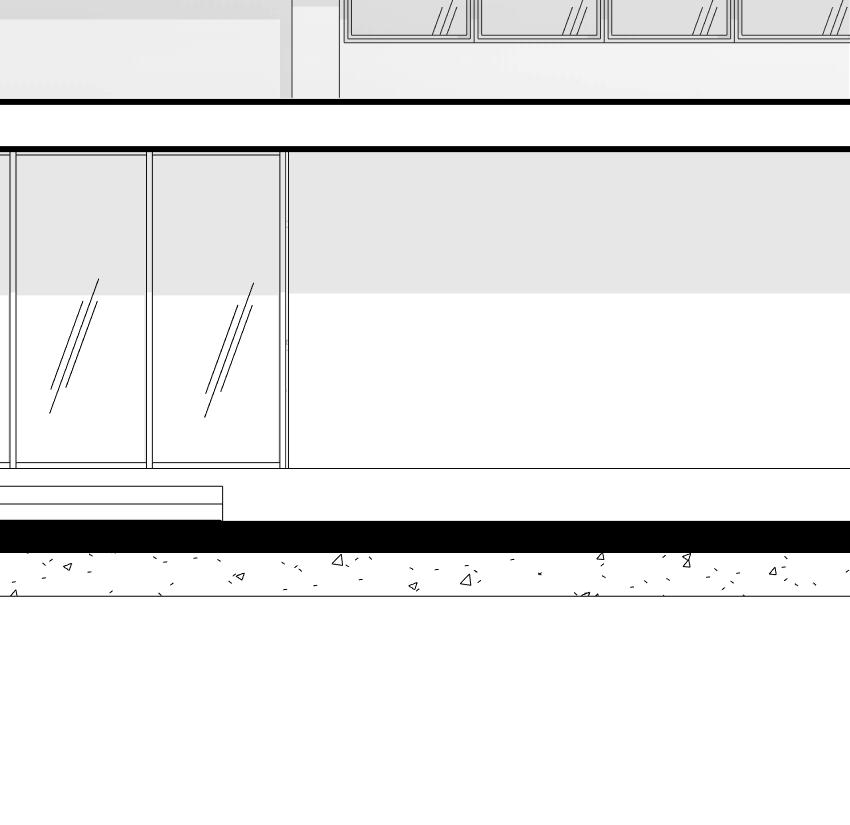

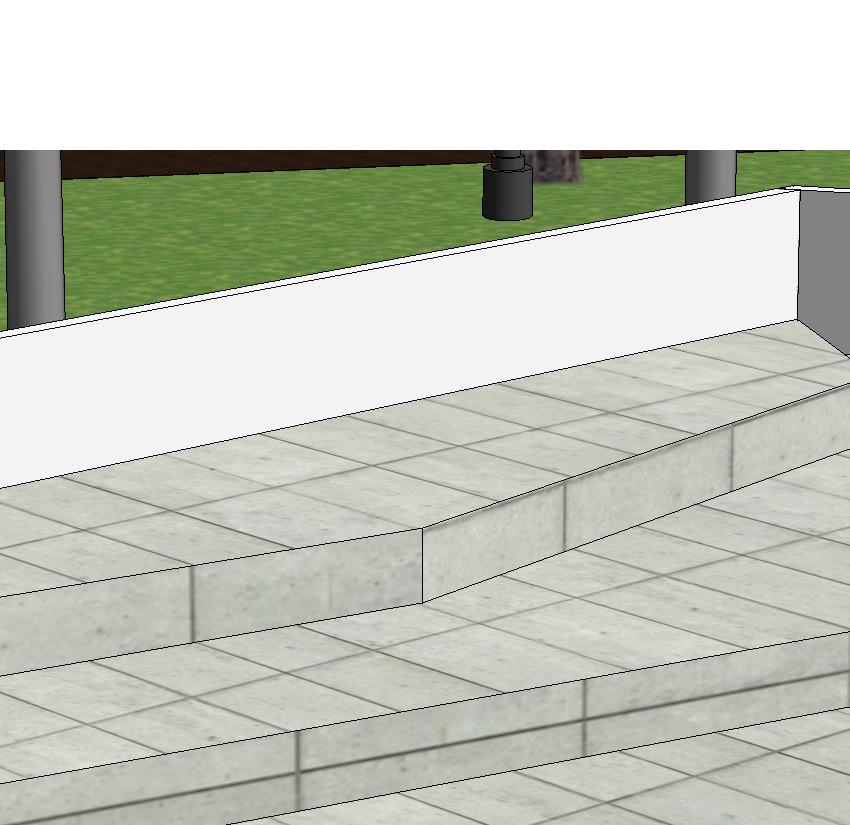

Gradas

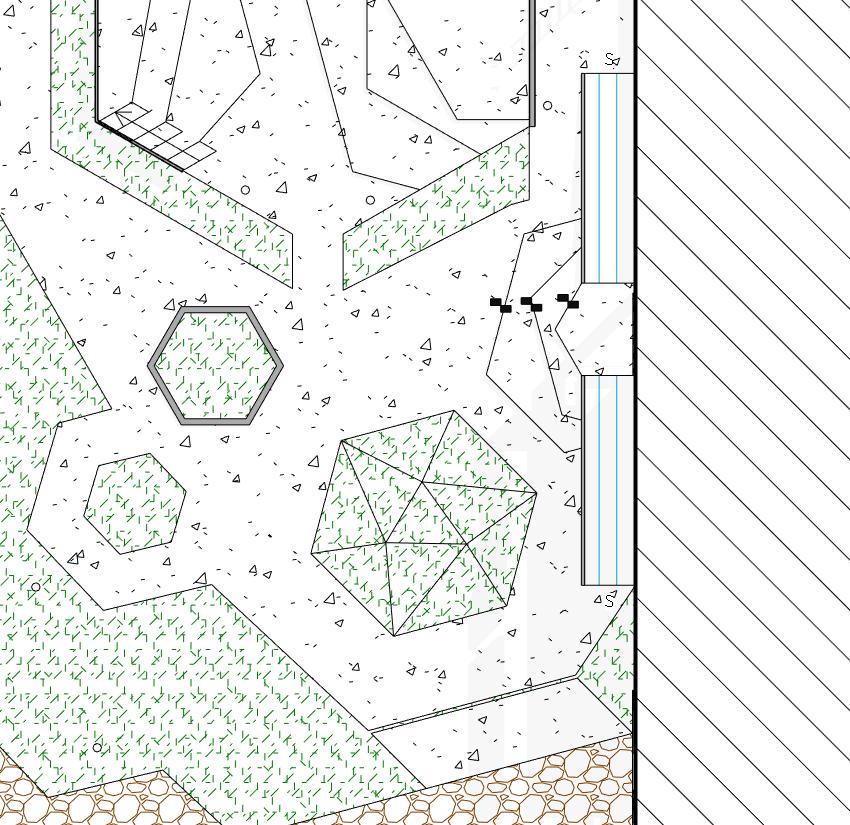

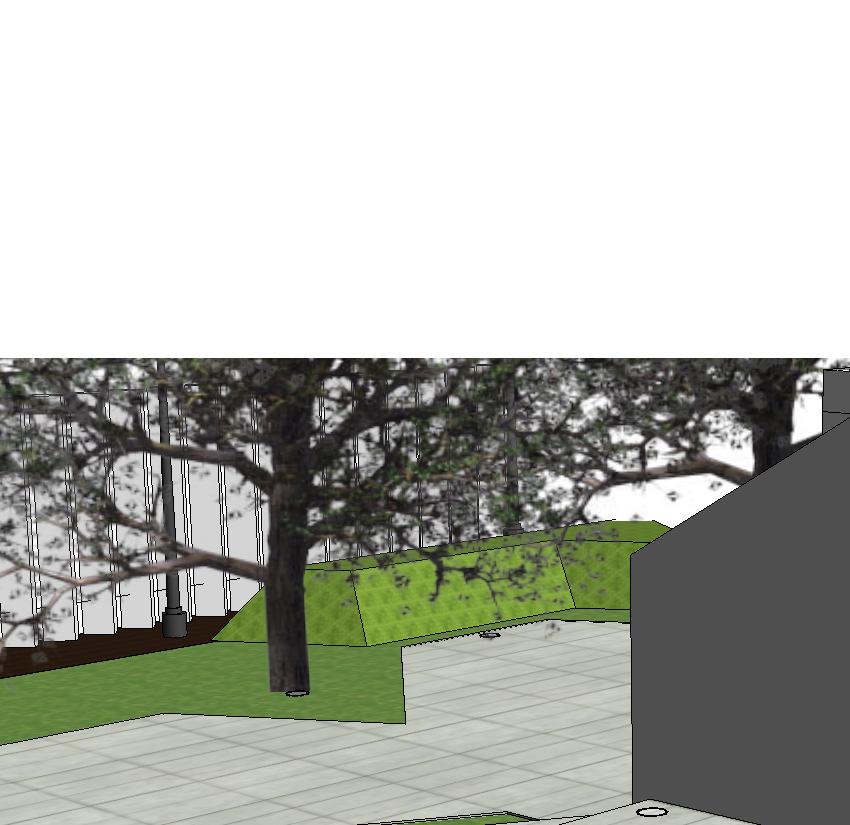

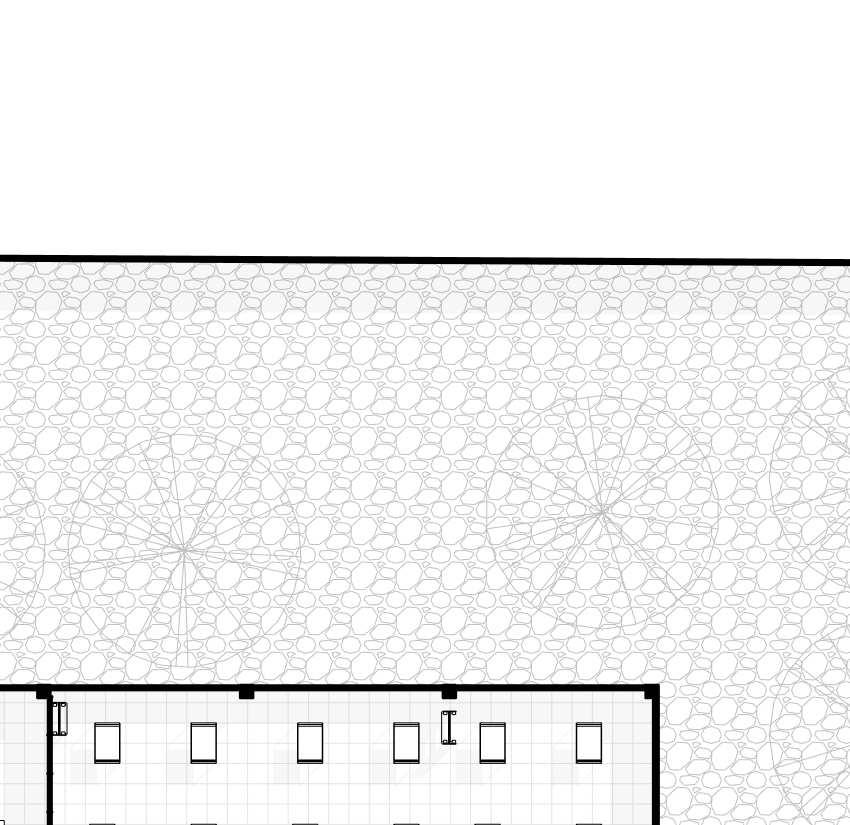

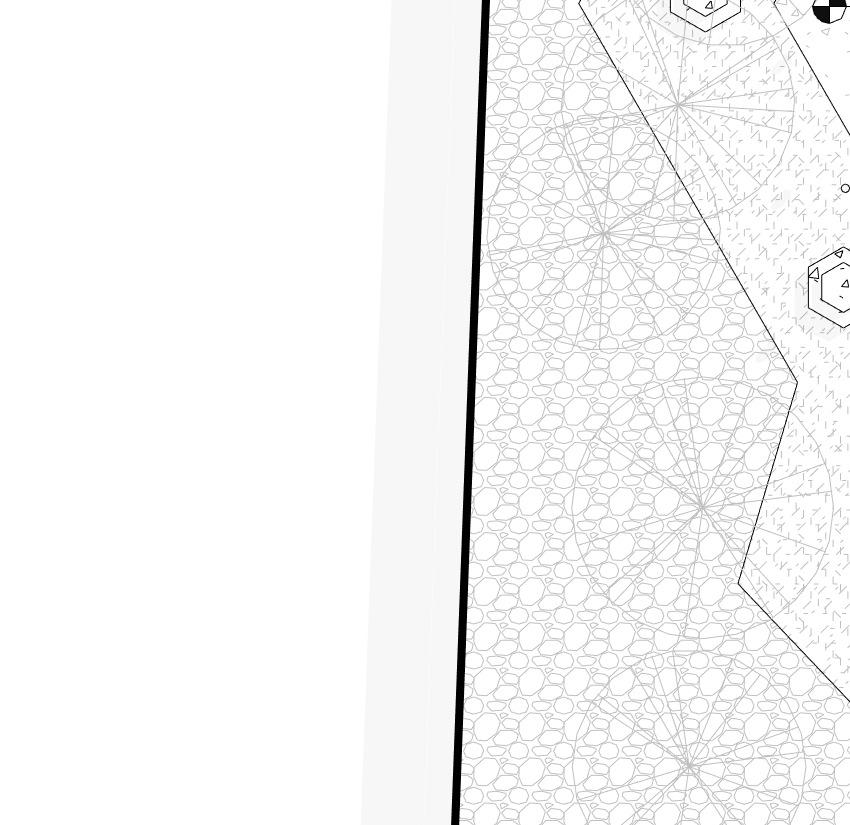

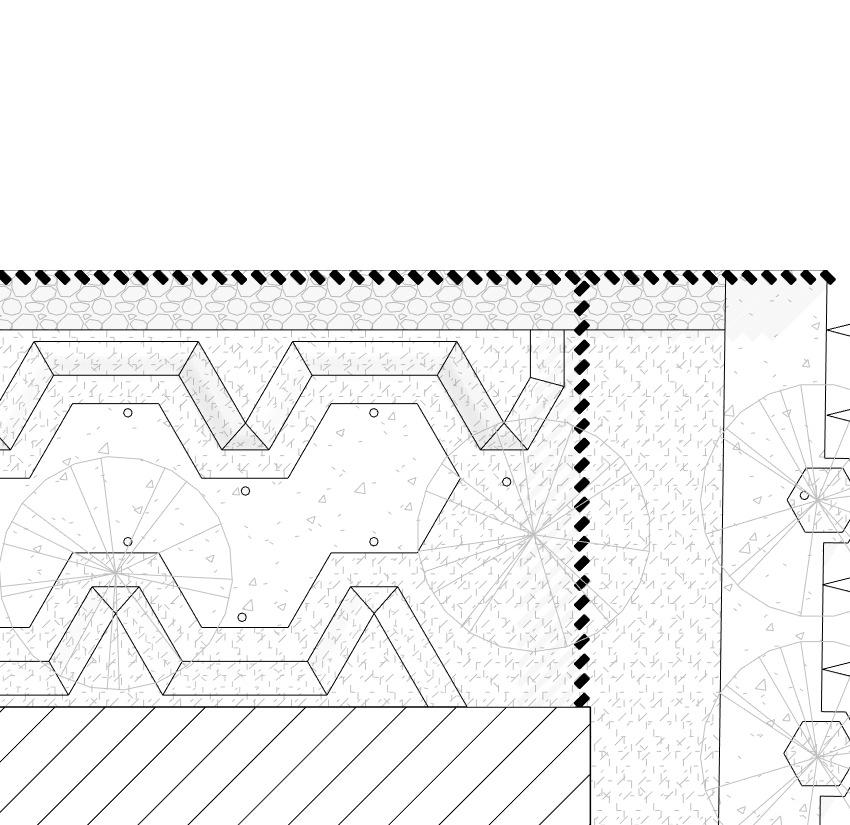

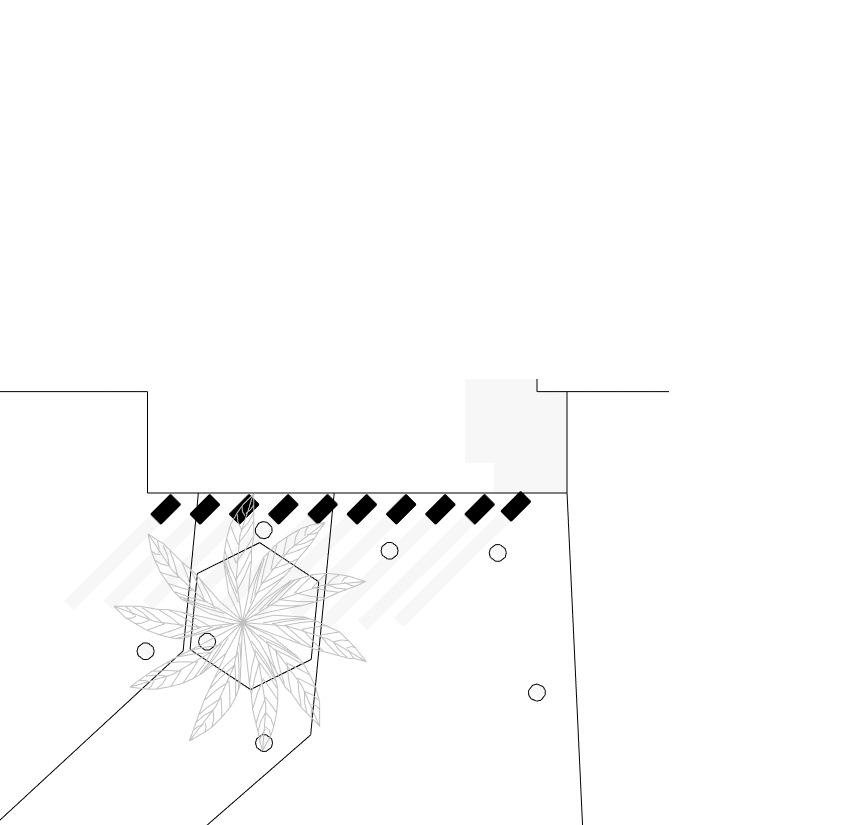

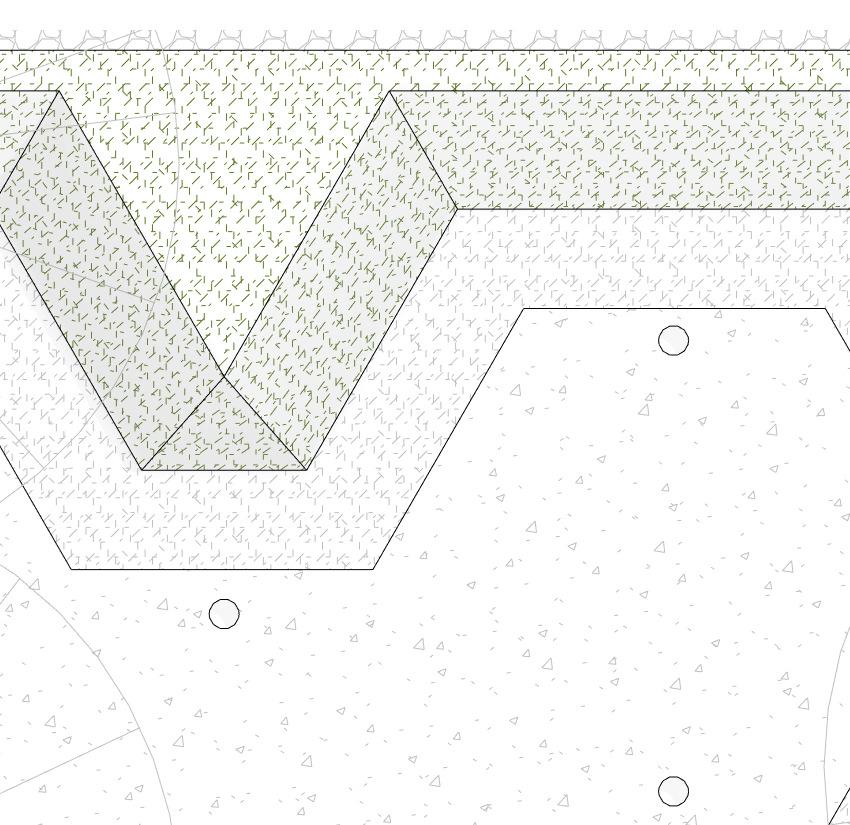

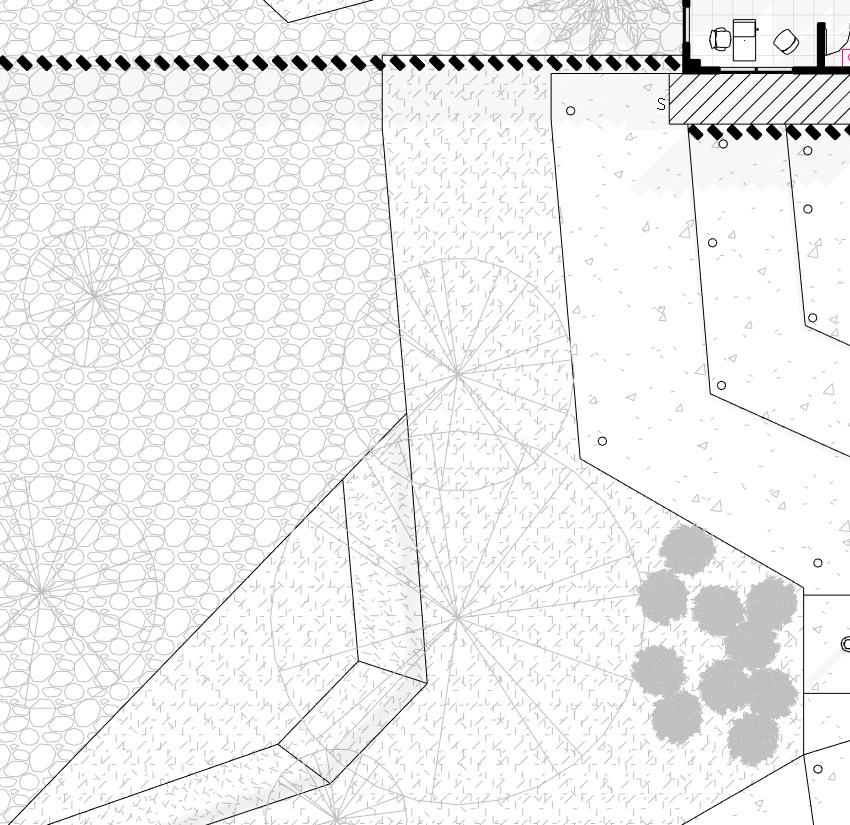

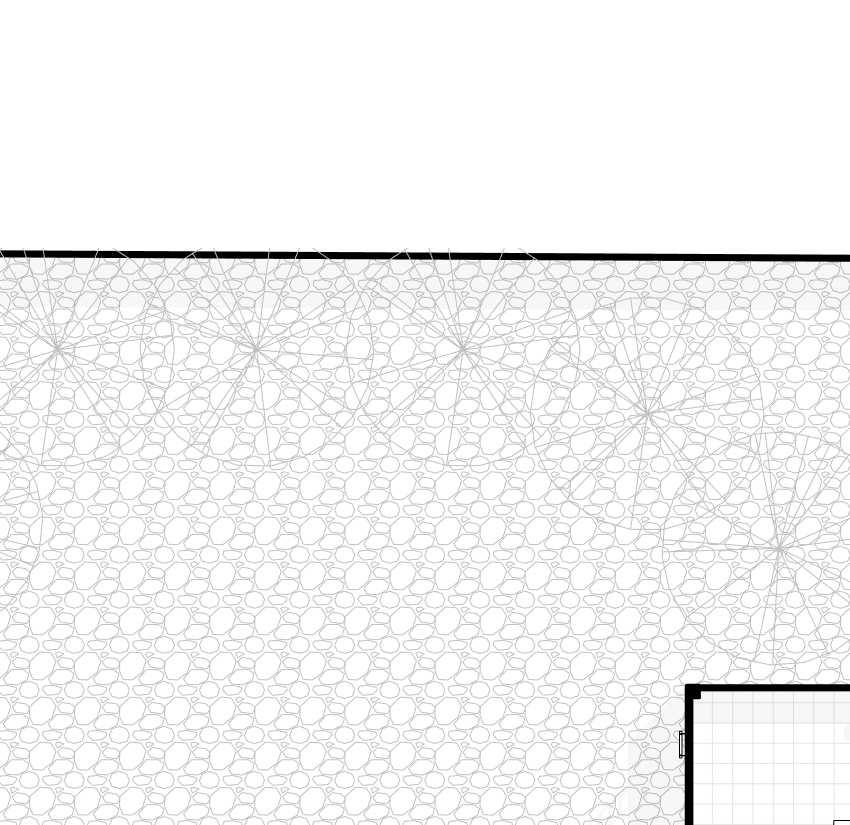

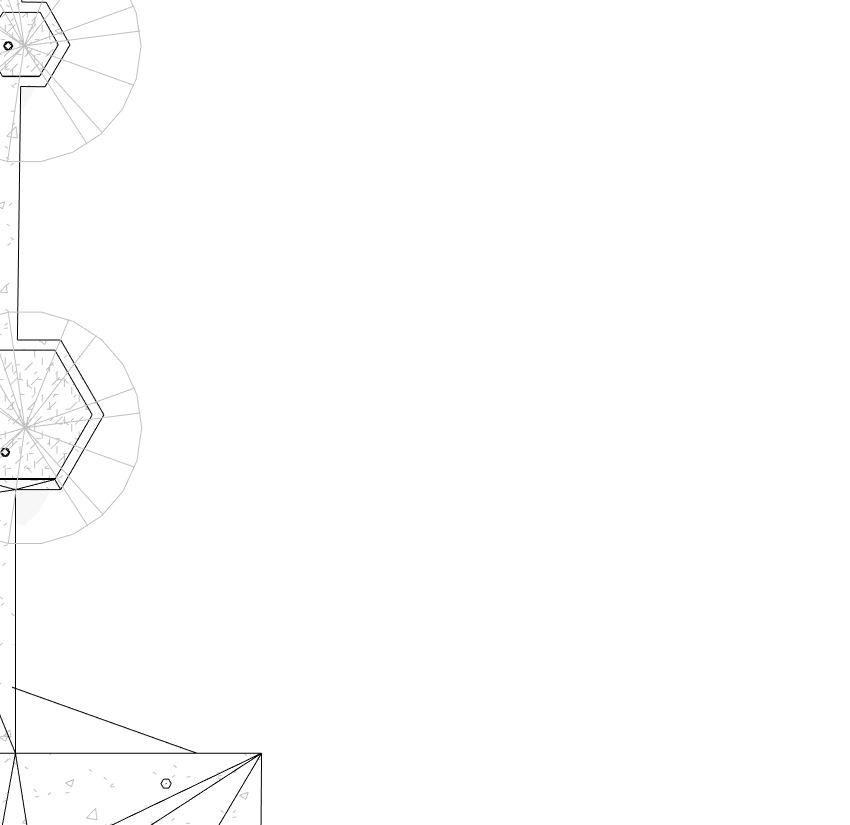

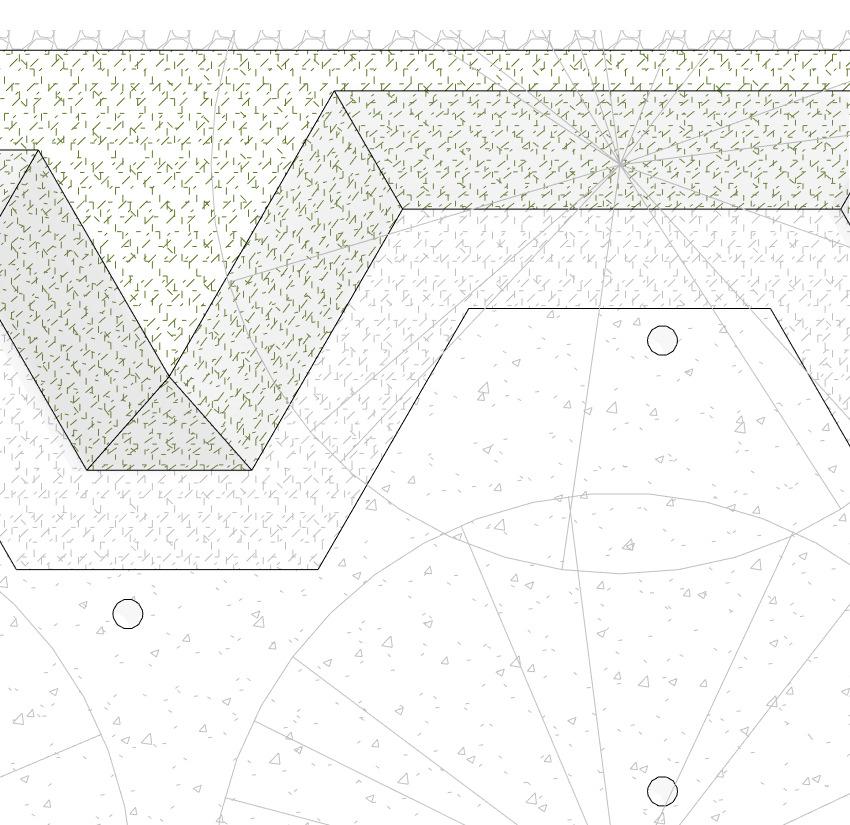

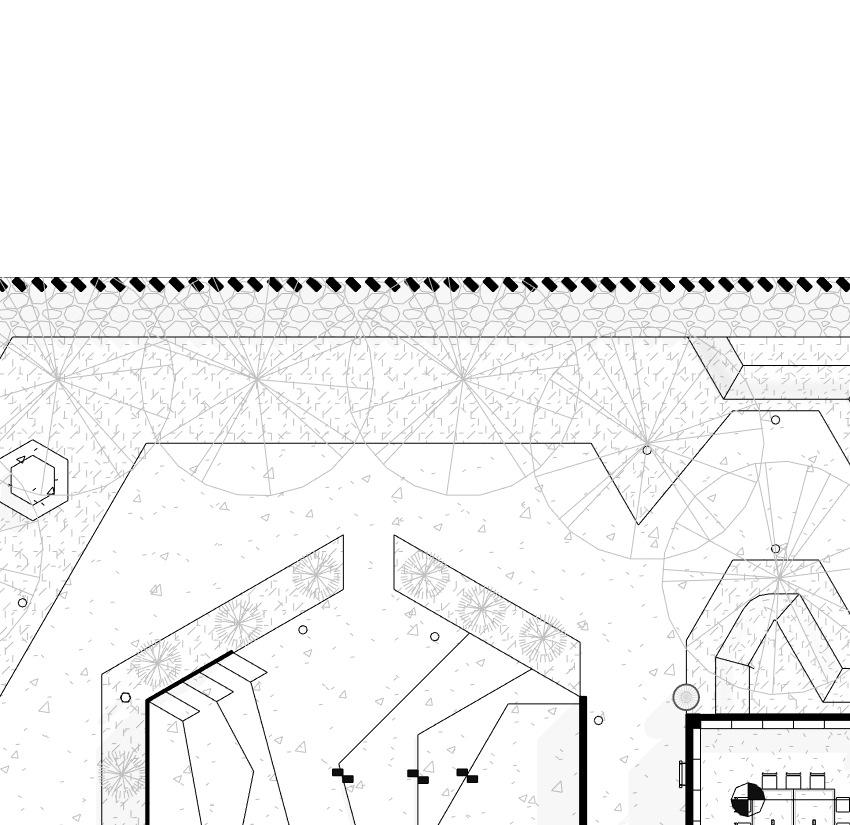

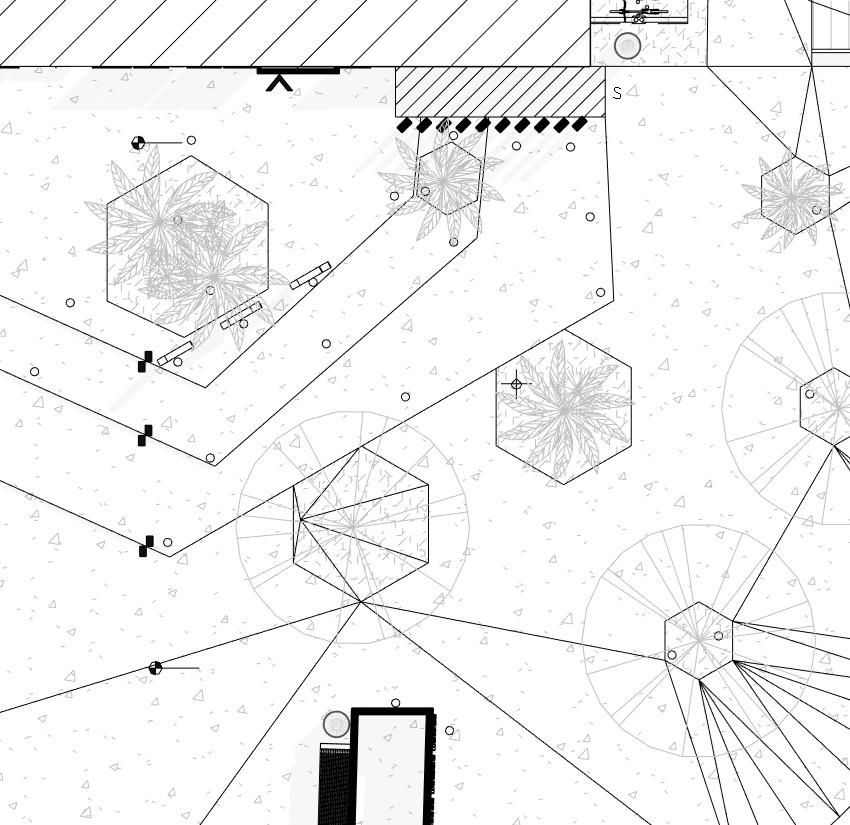

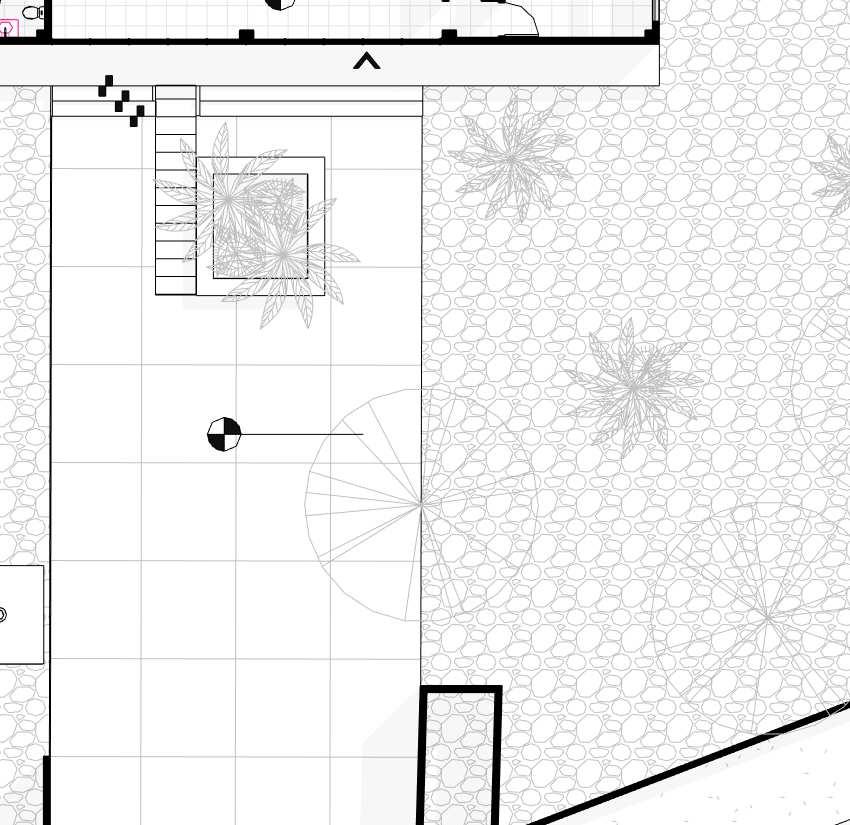

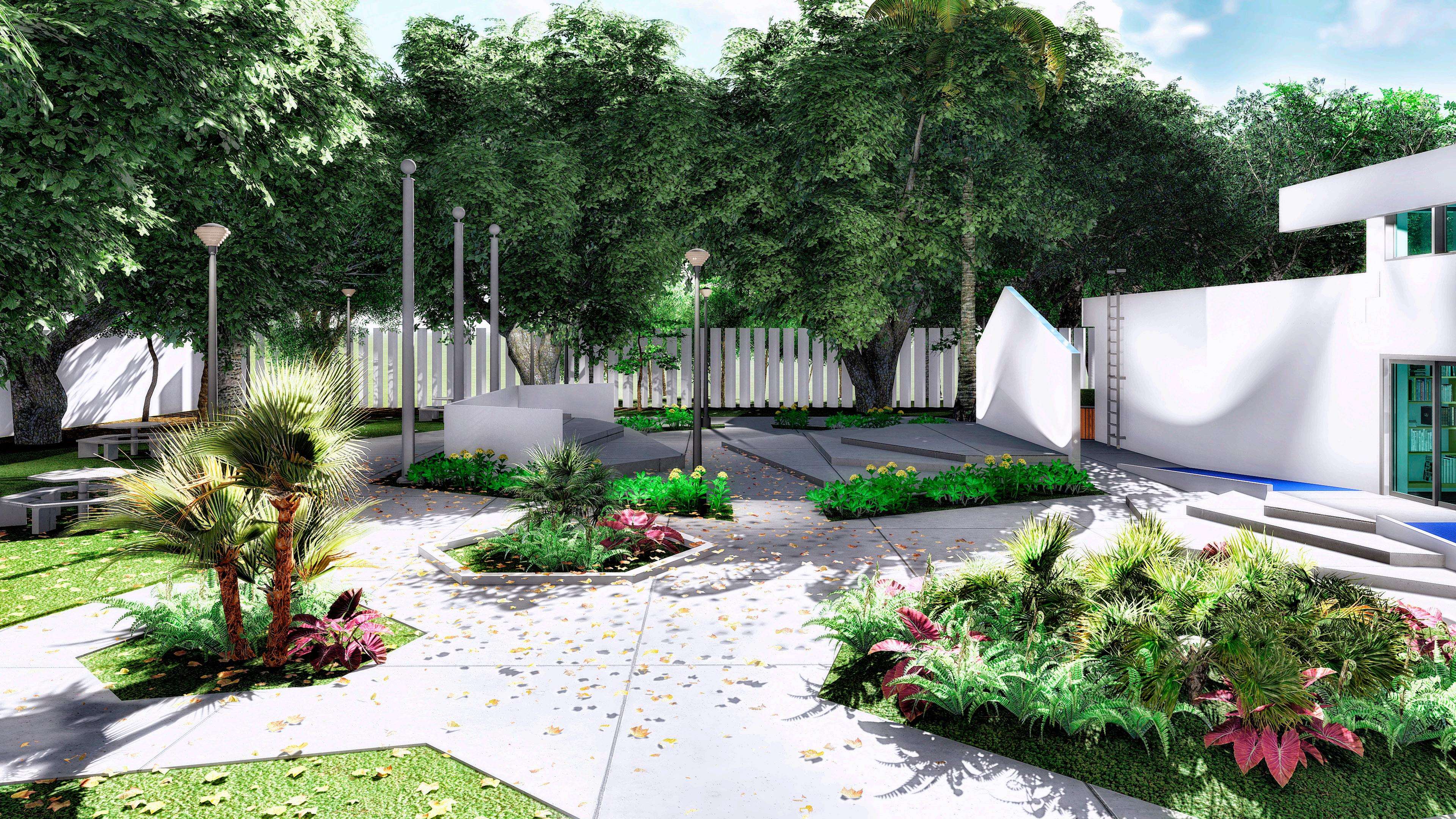

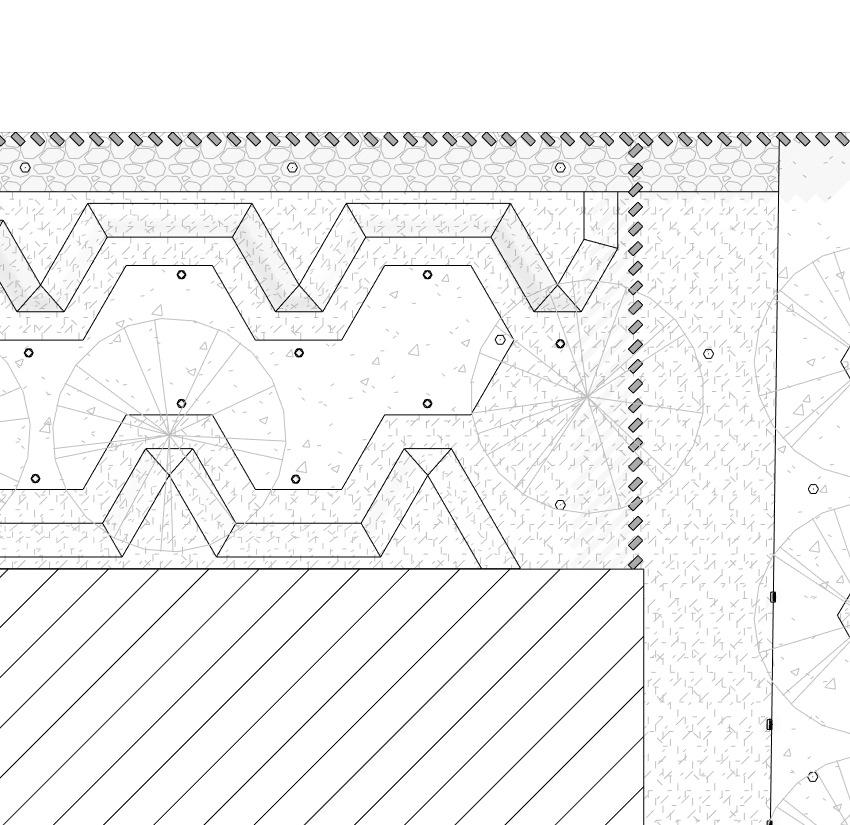

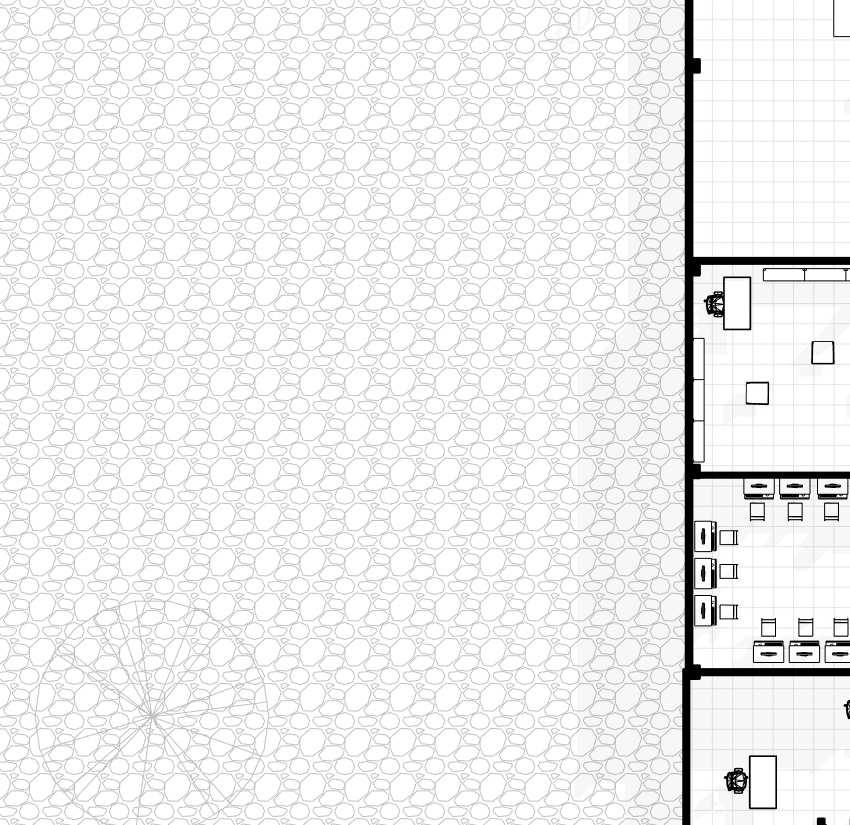

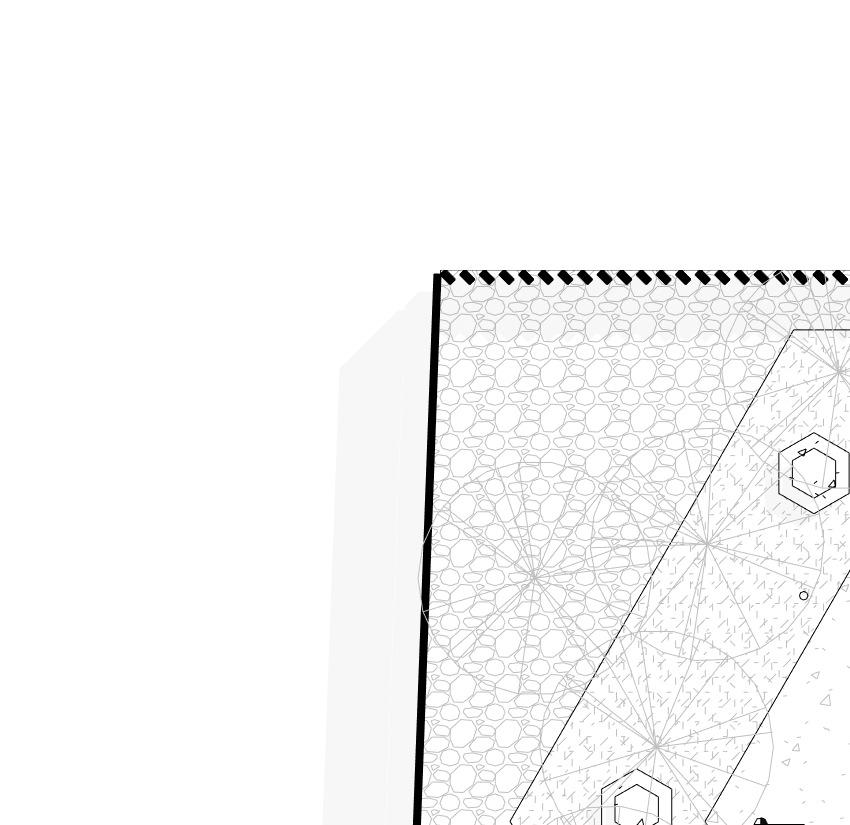

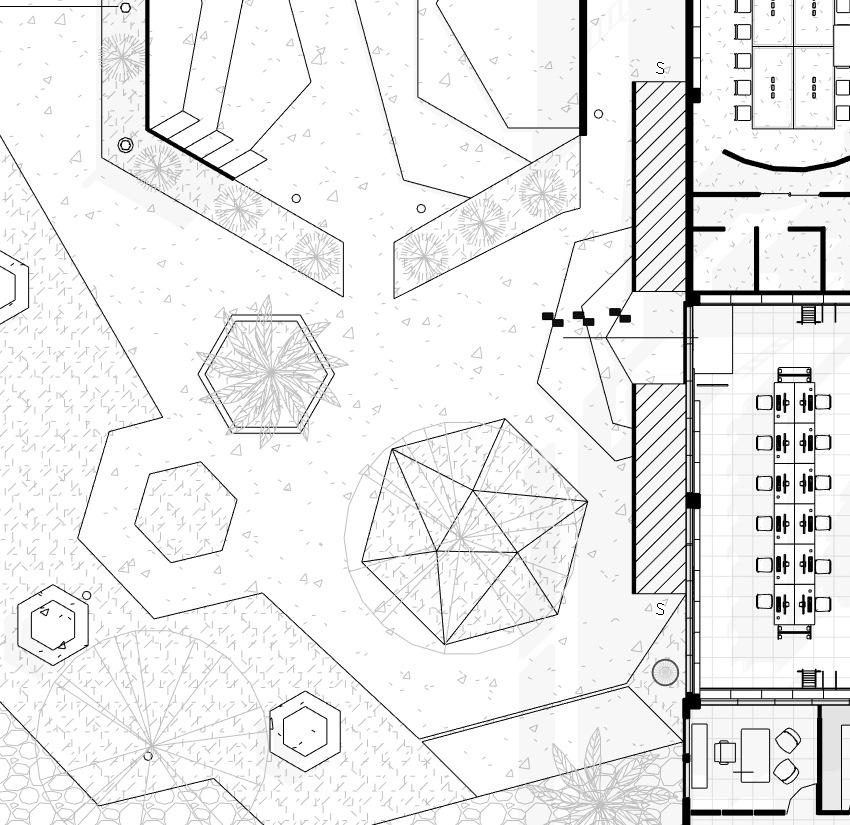

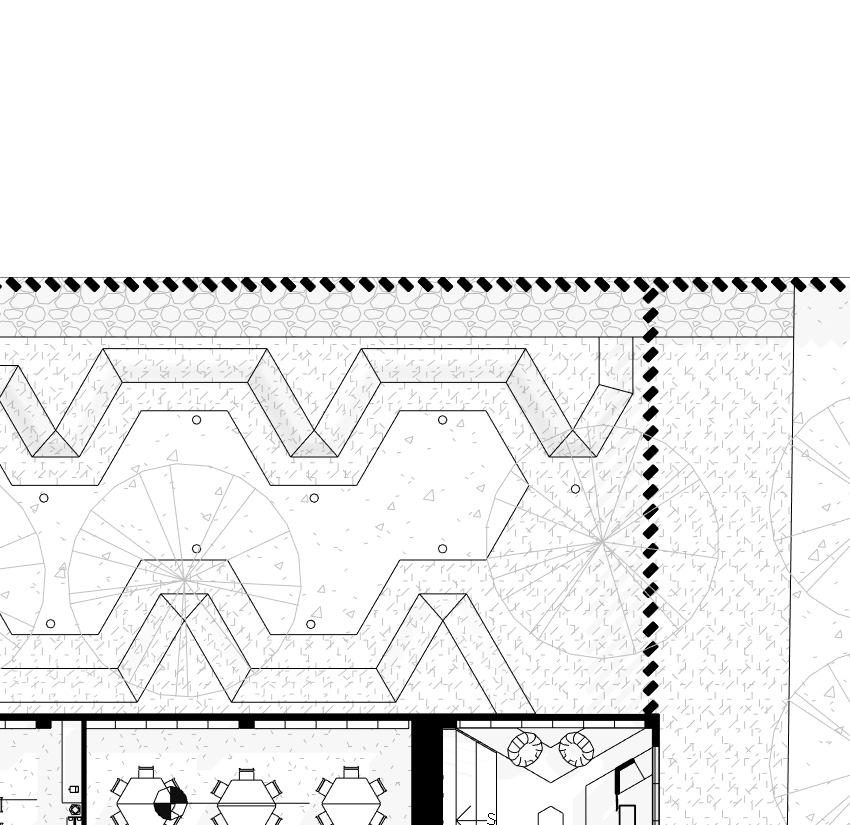

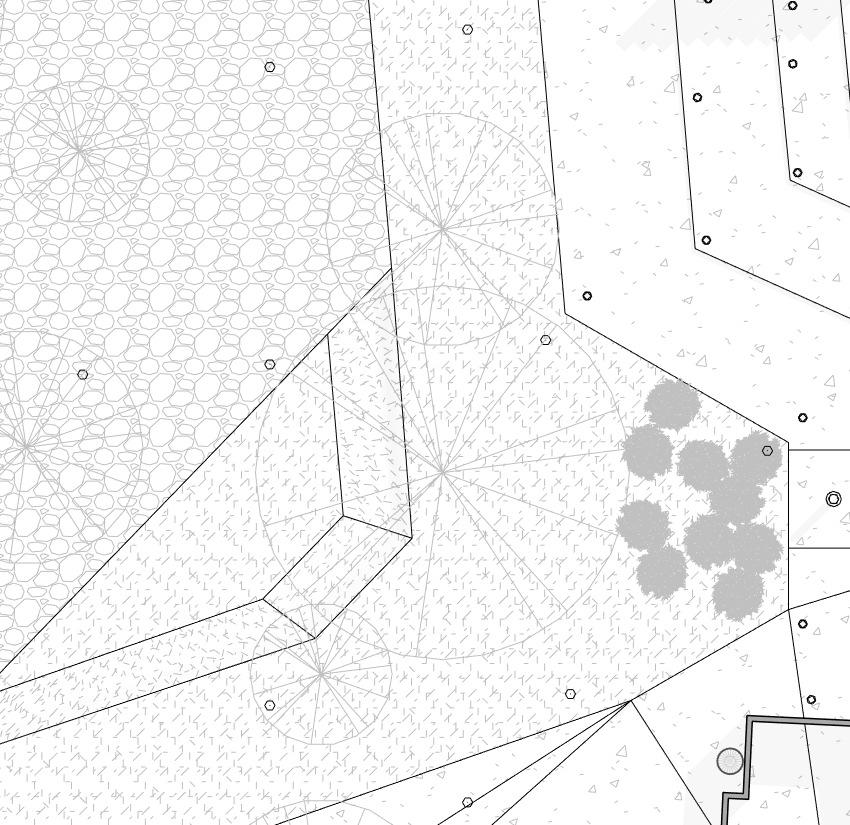

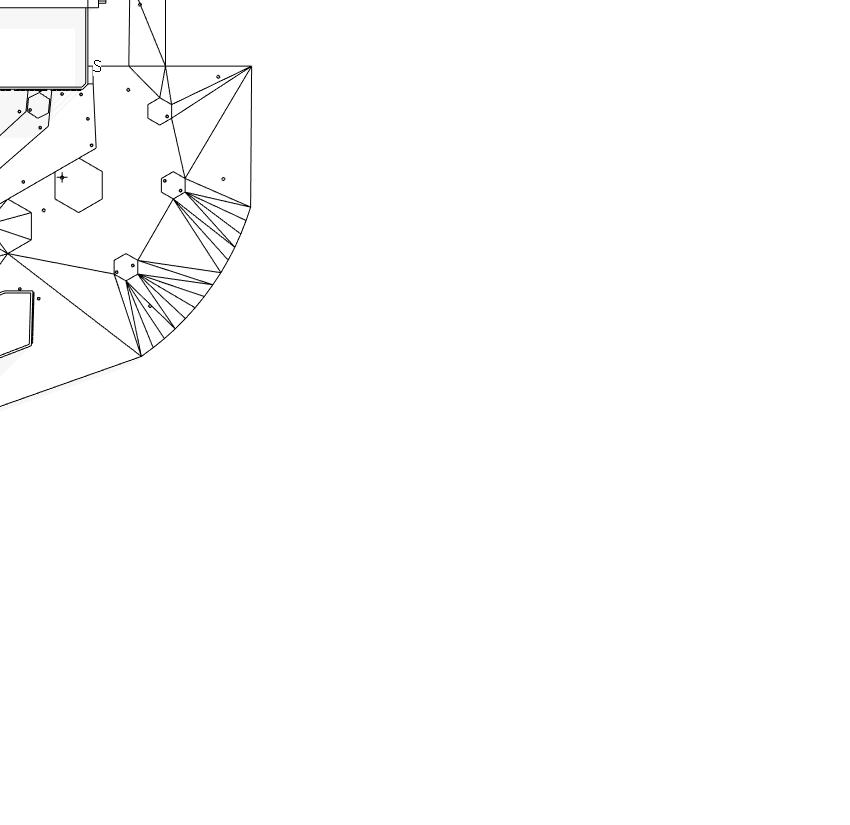

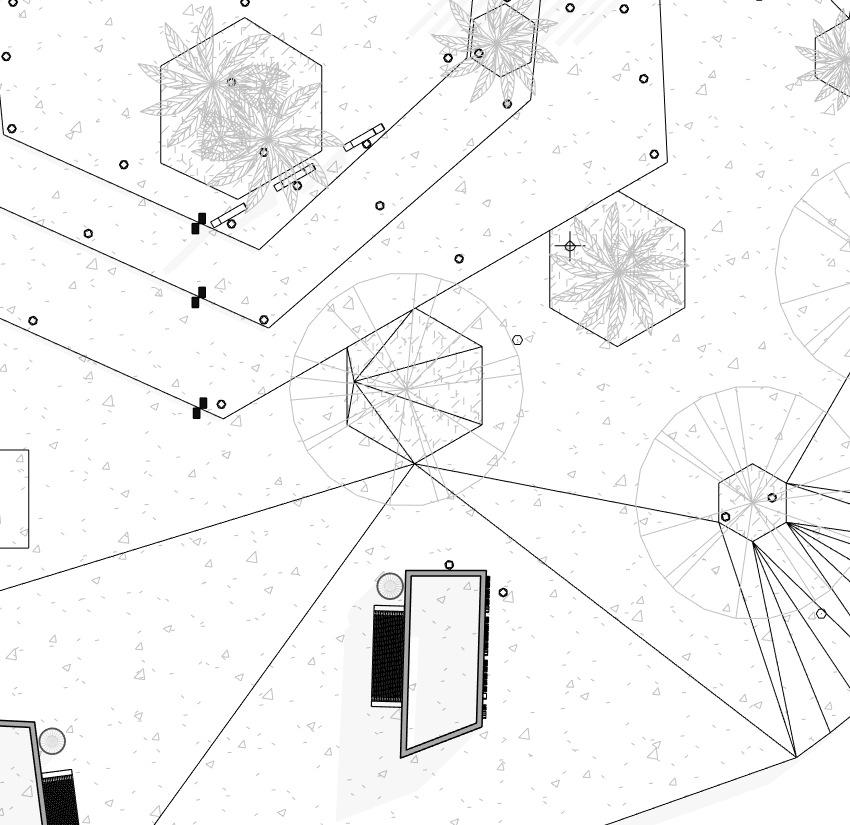

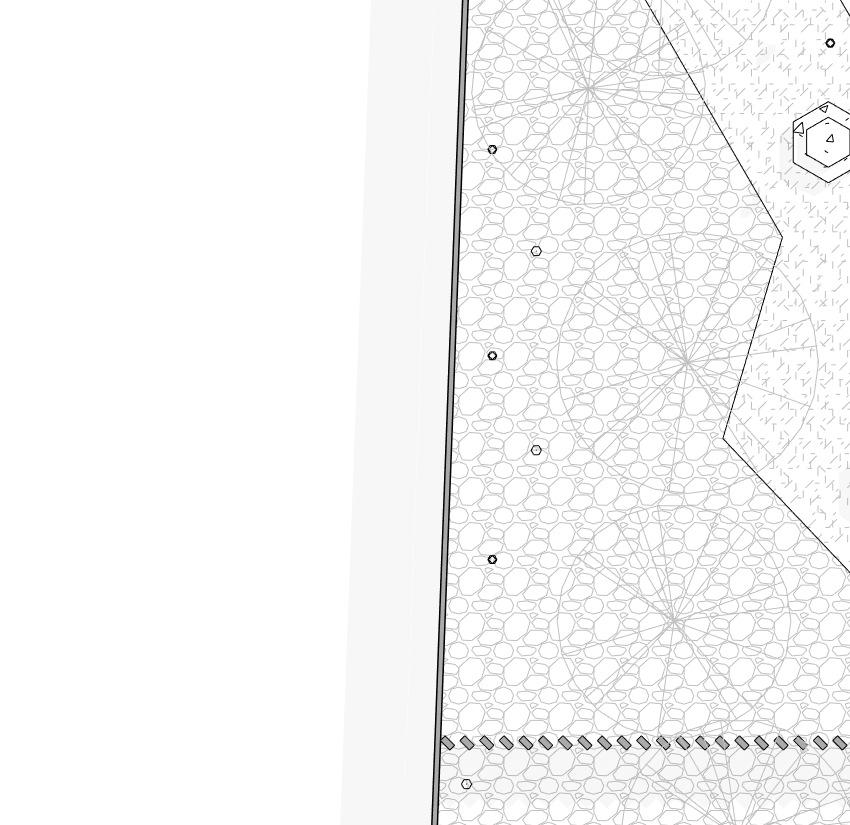

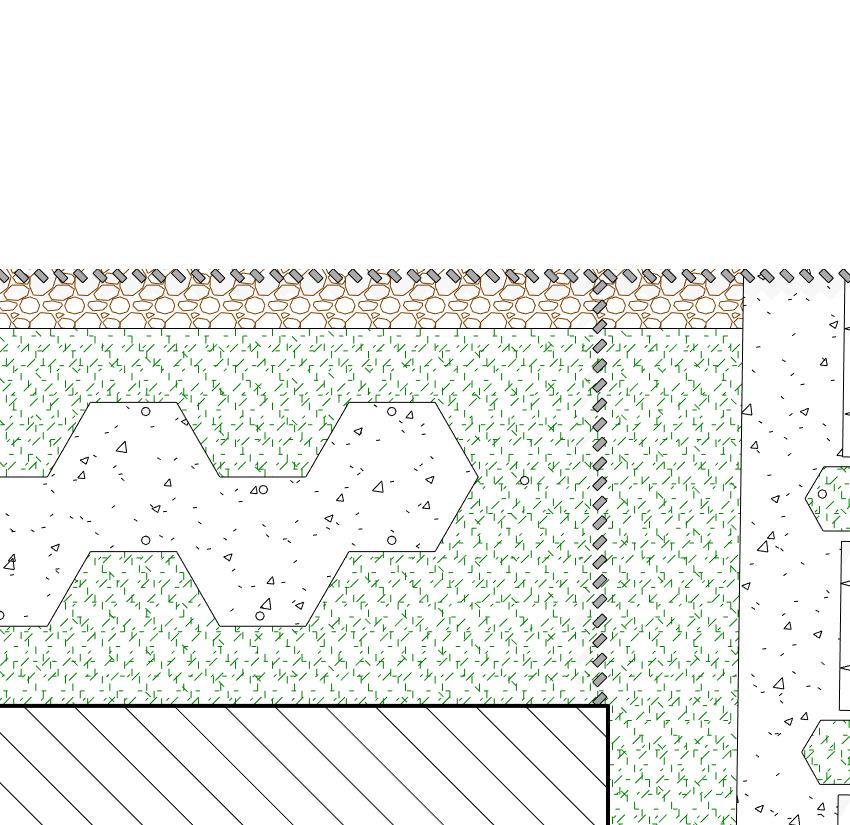

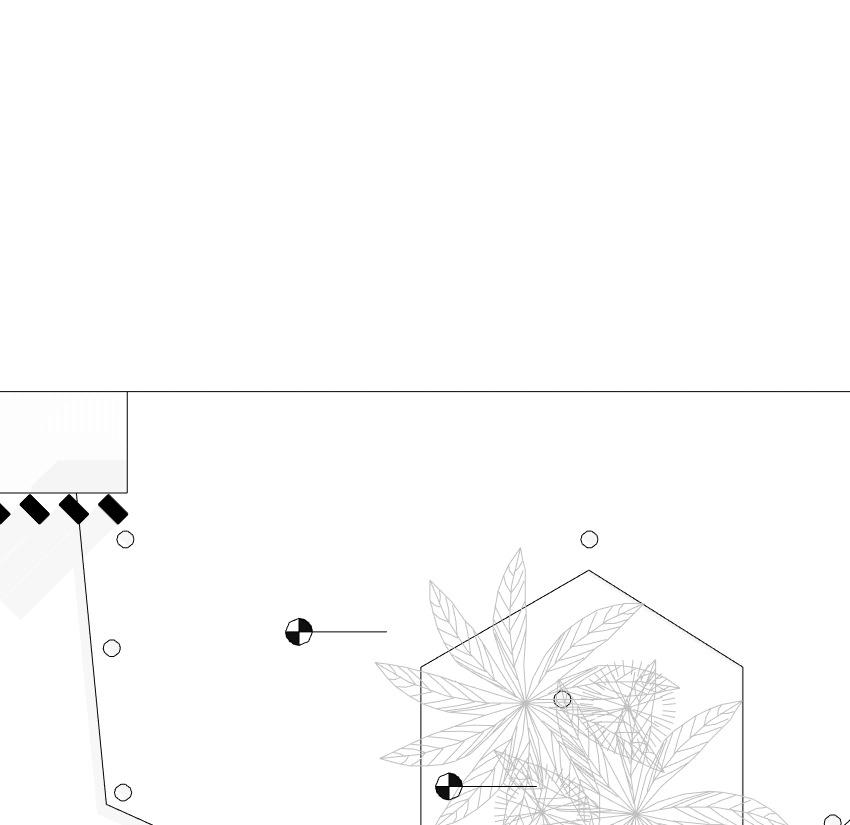

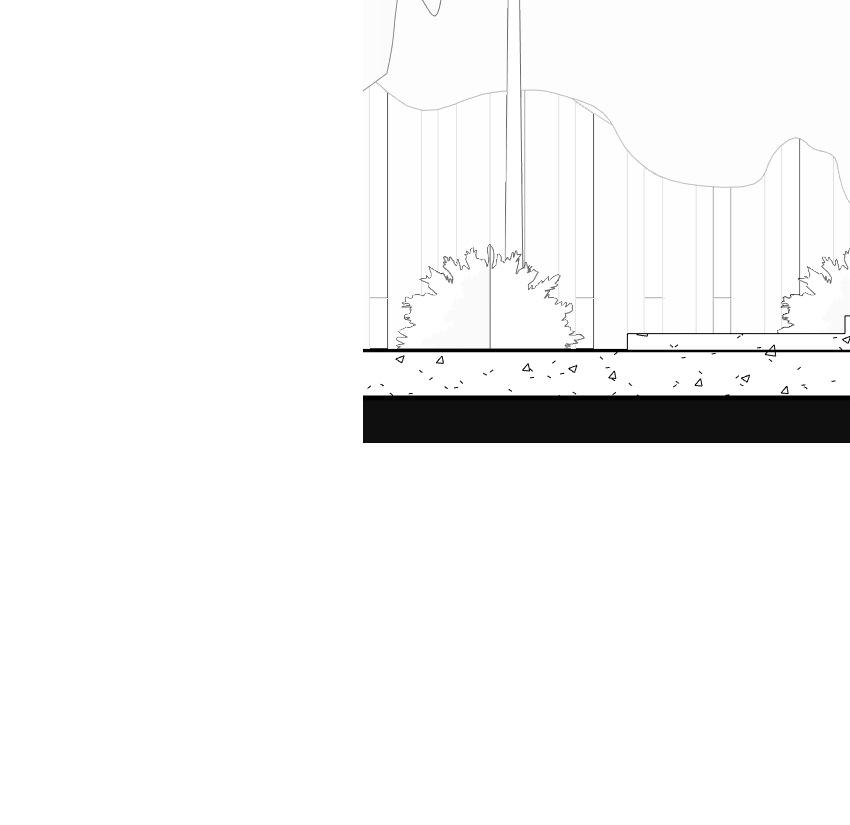

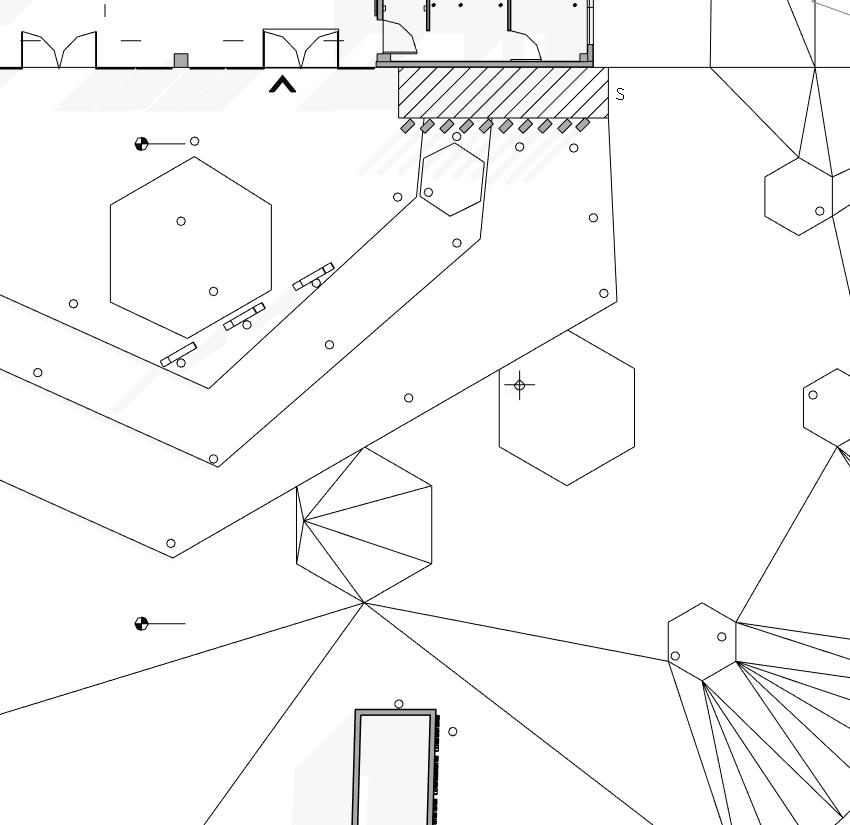

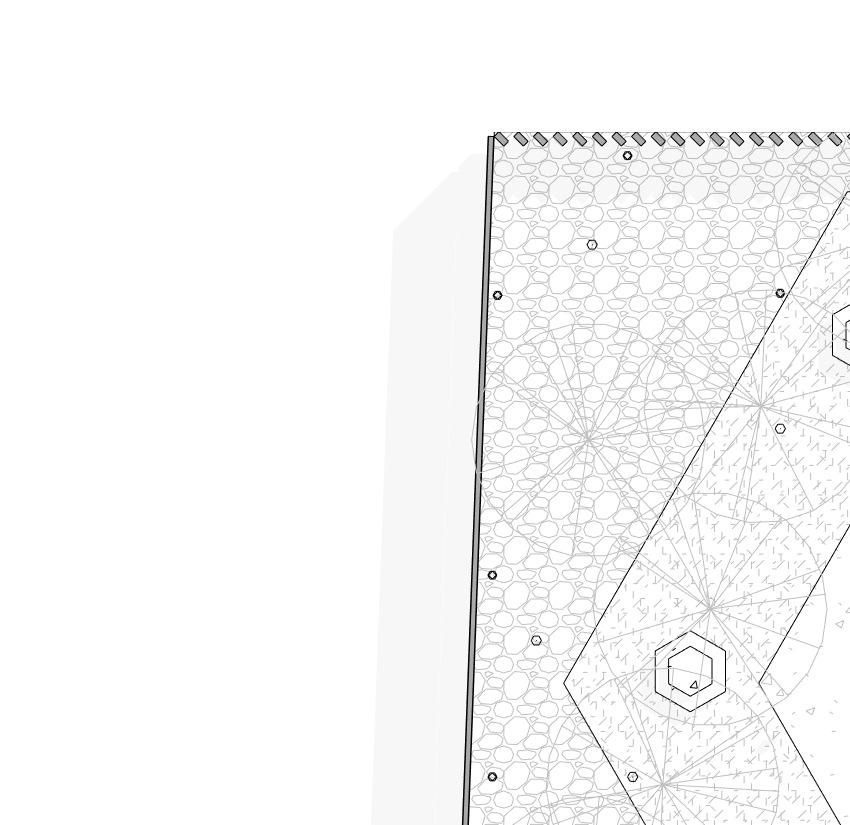

Áreas Verdes para lectura al aire libre

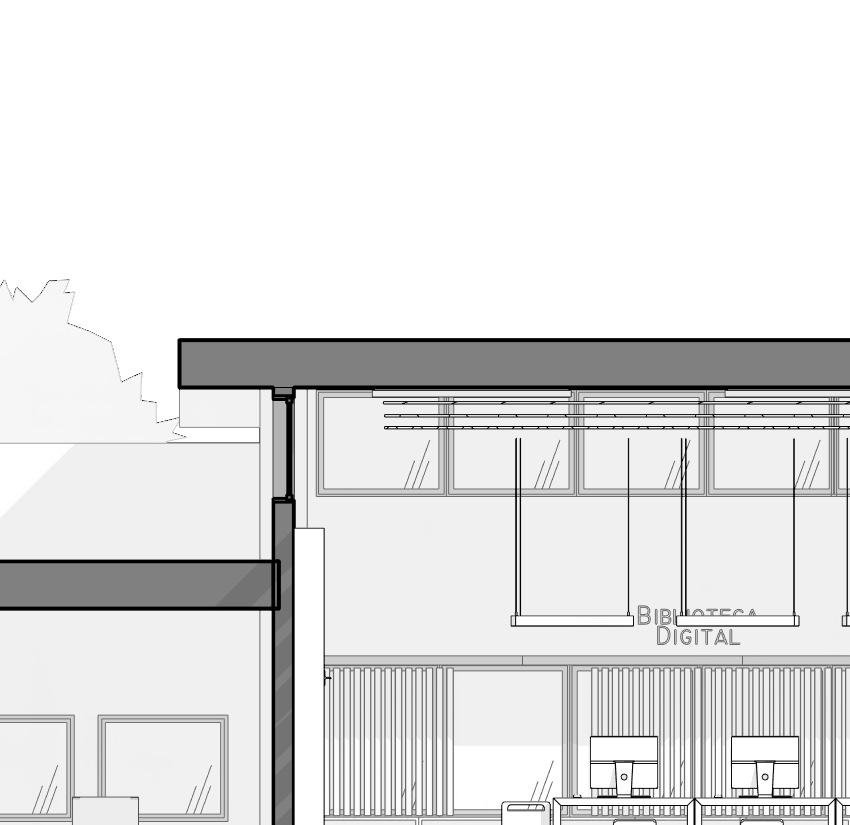

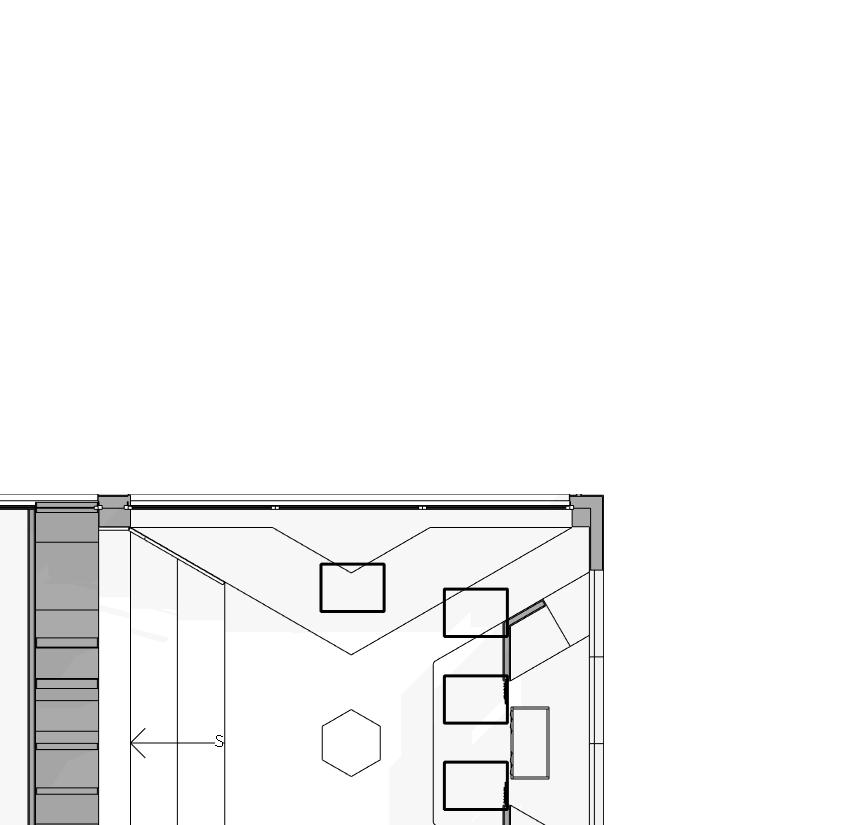

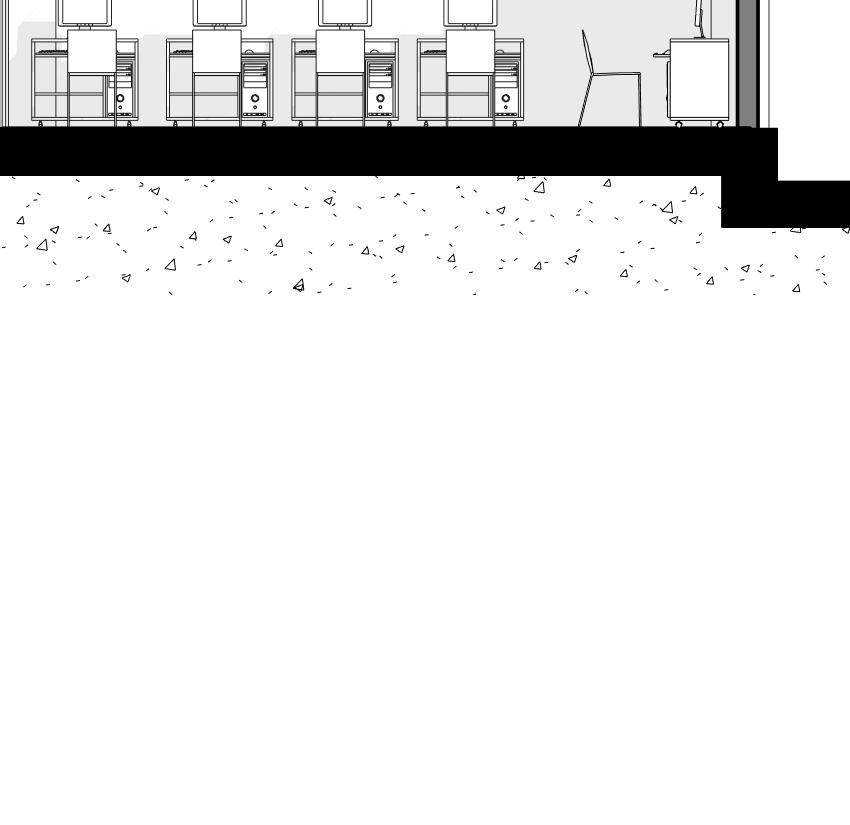

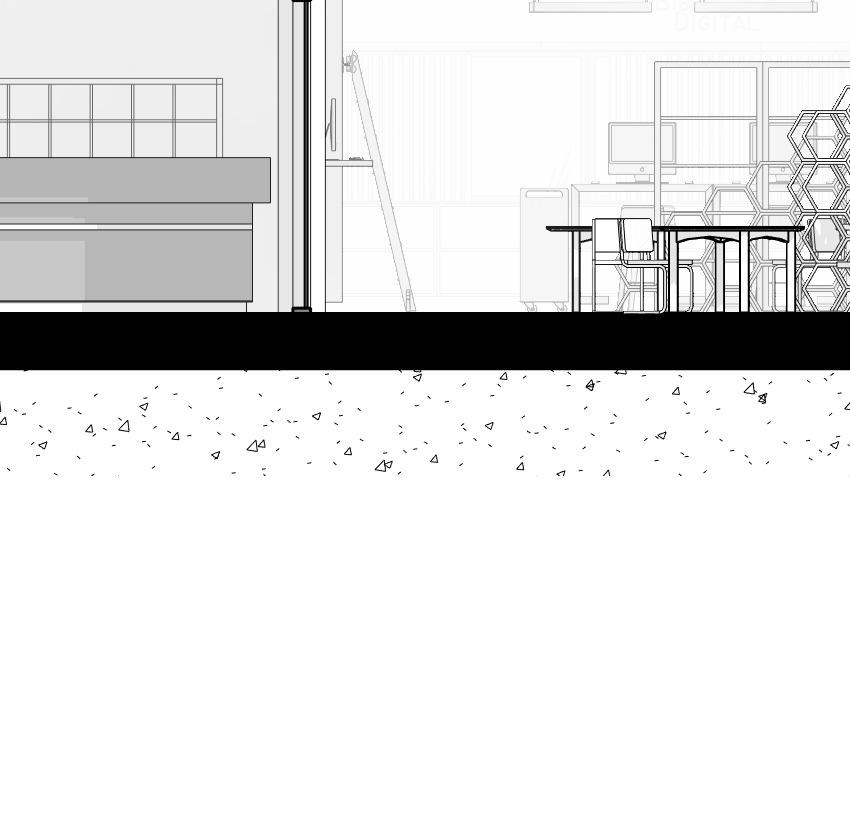

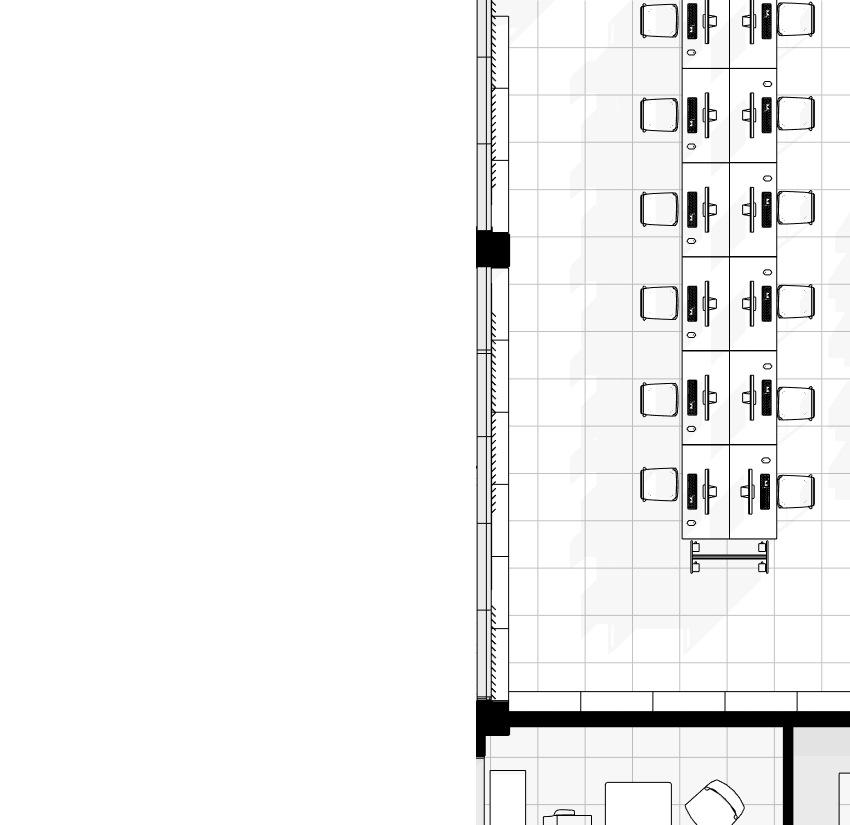

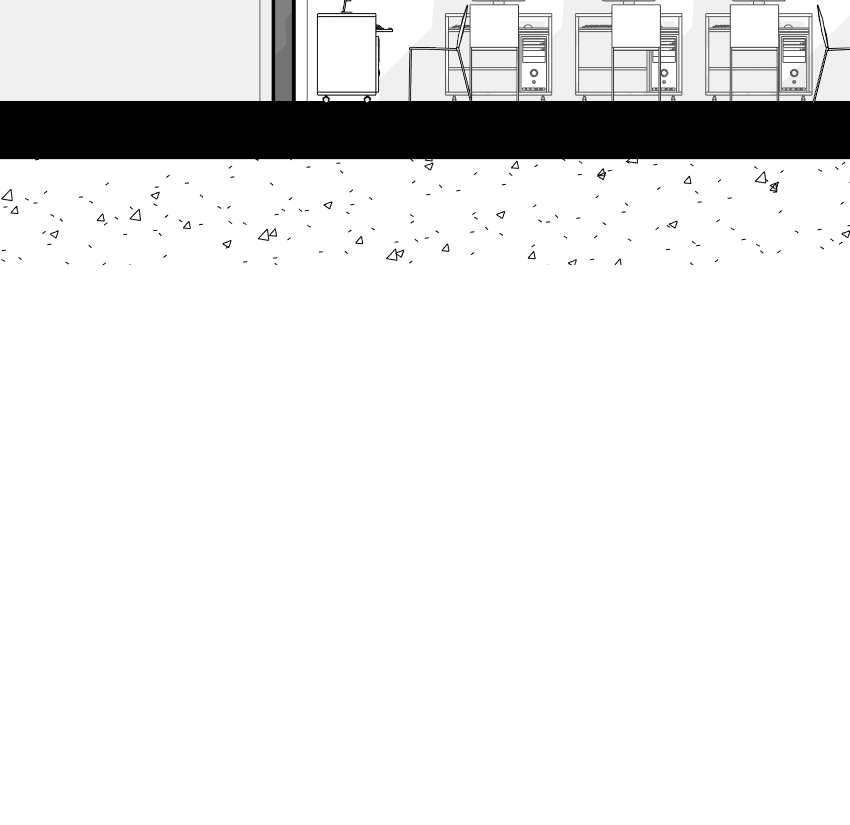

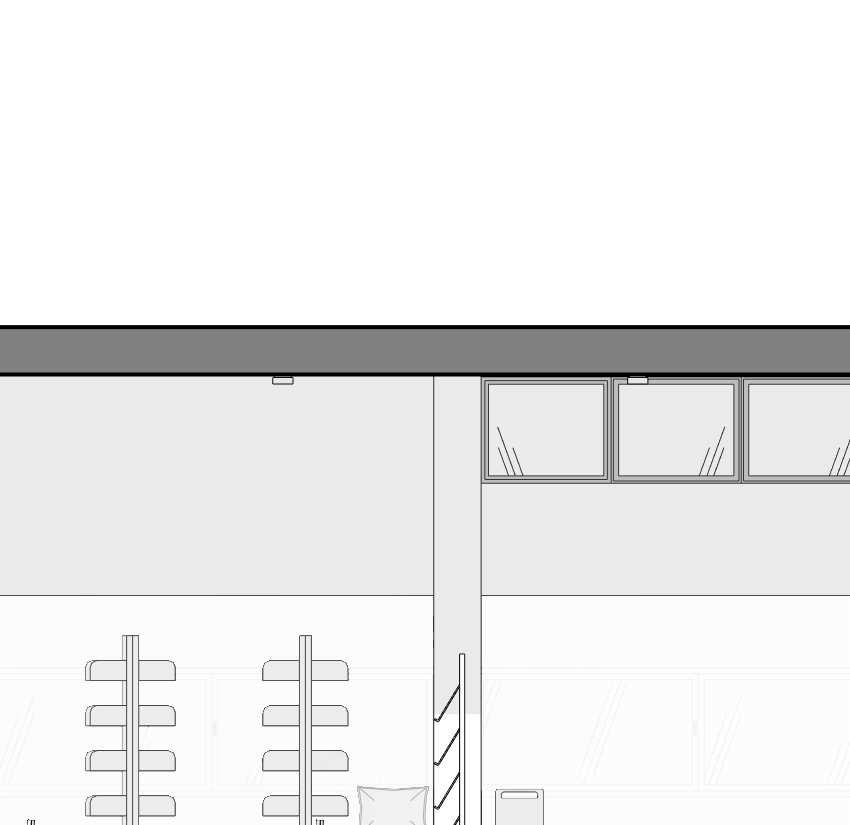

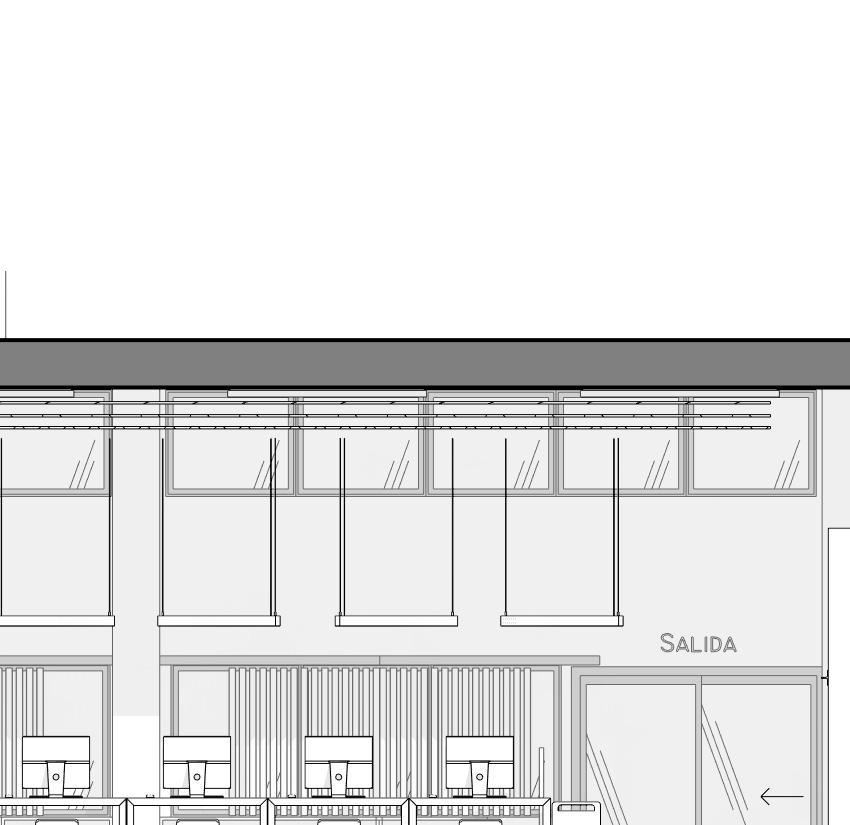

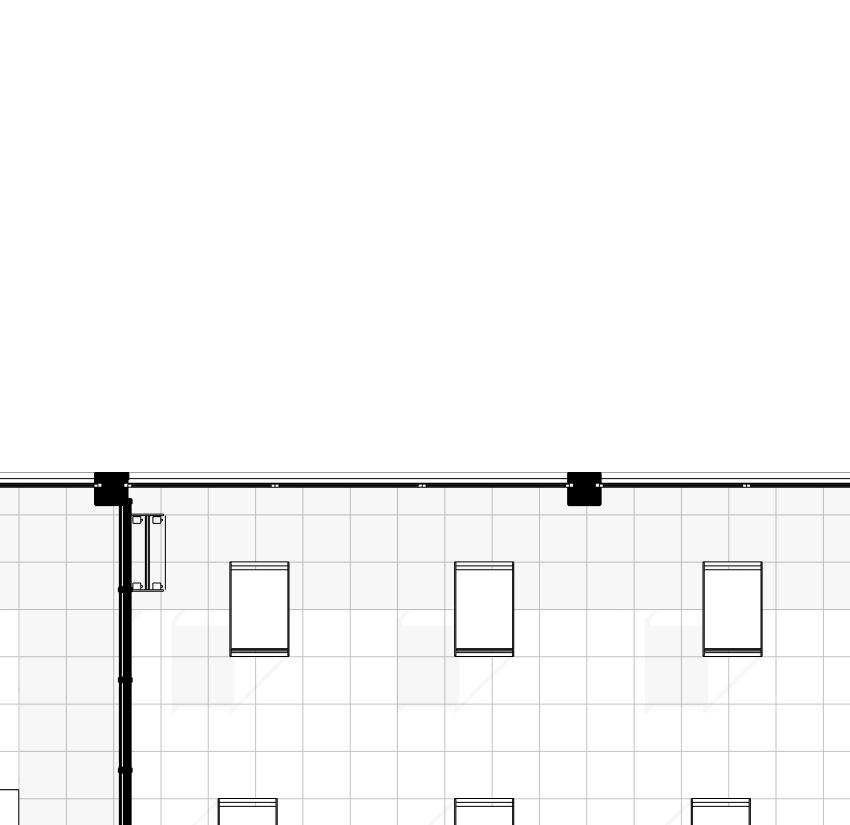

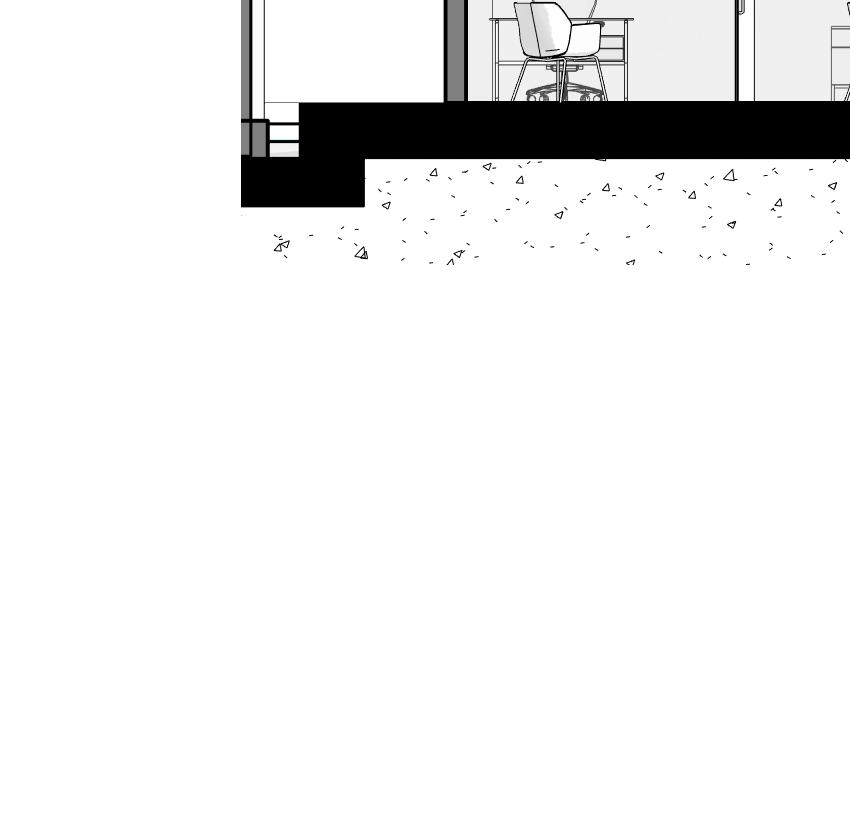

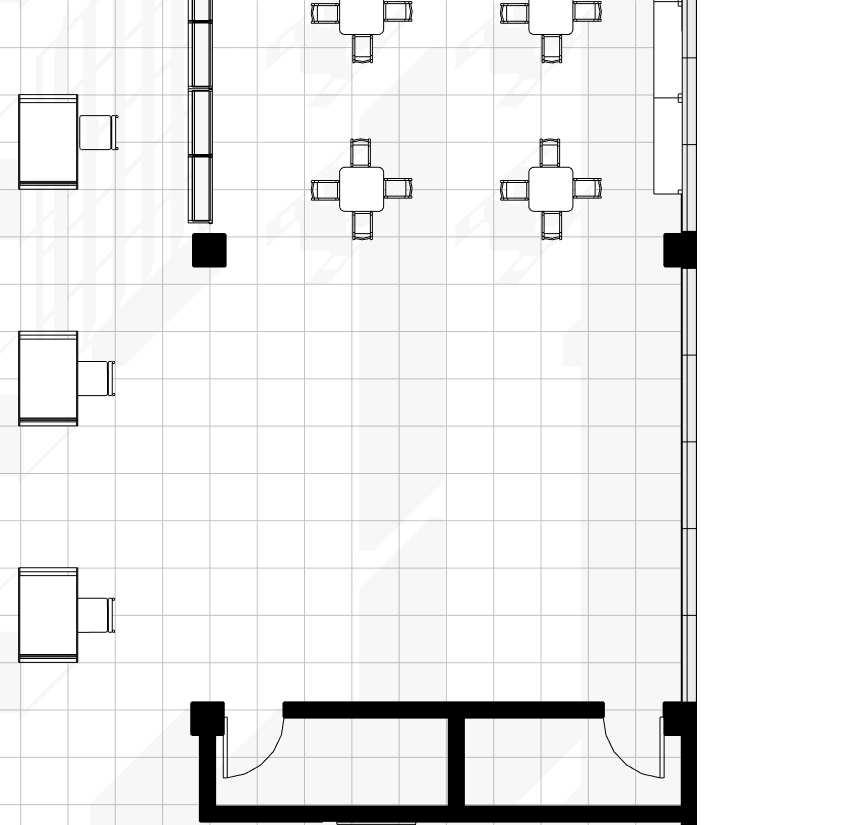

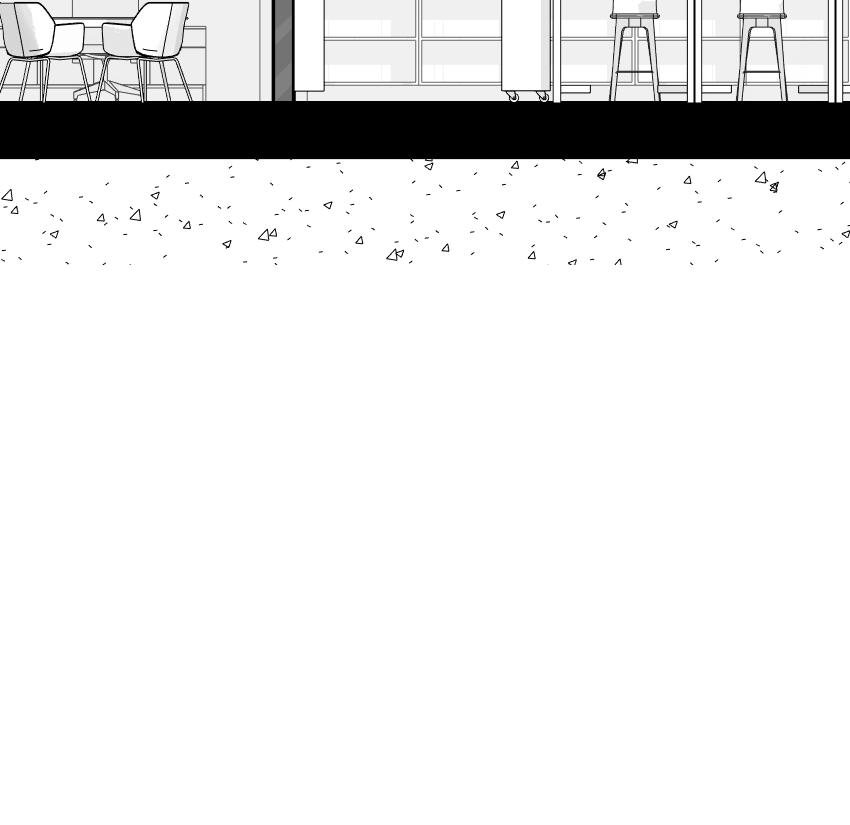

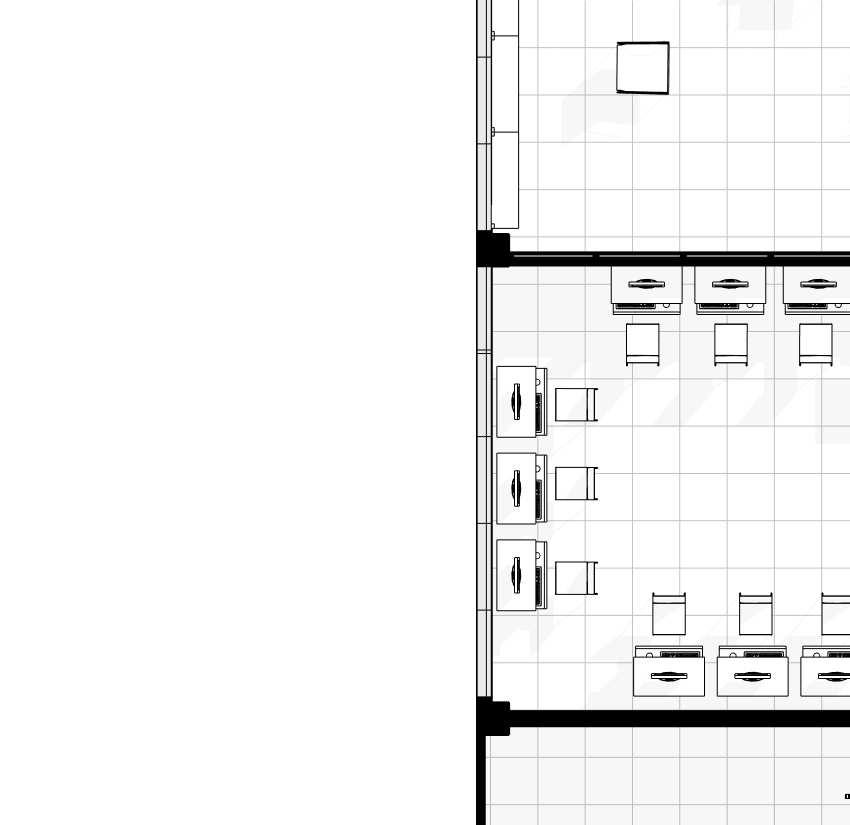

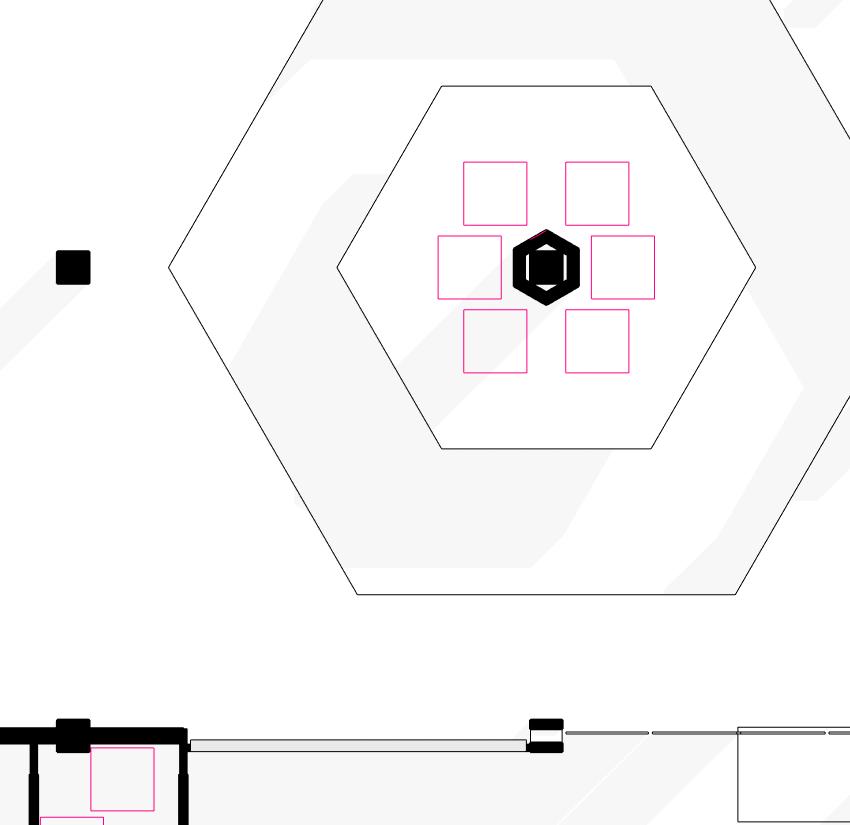

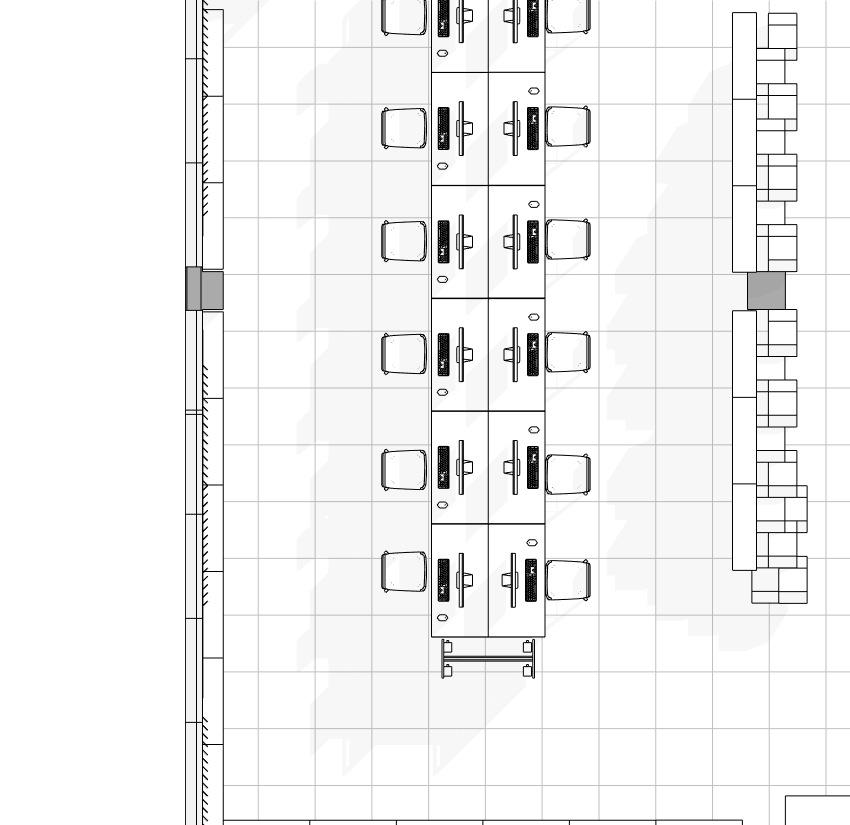

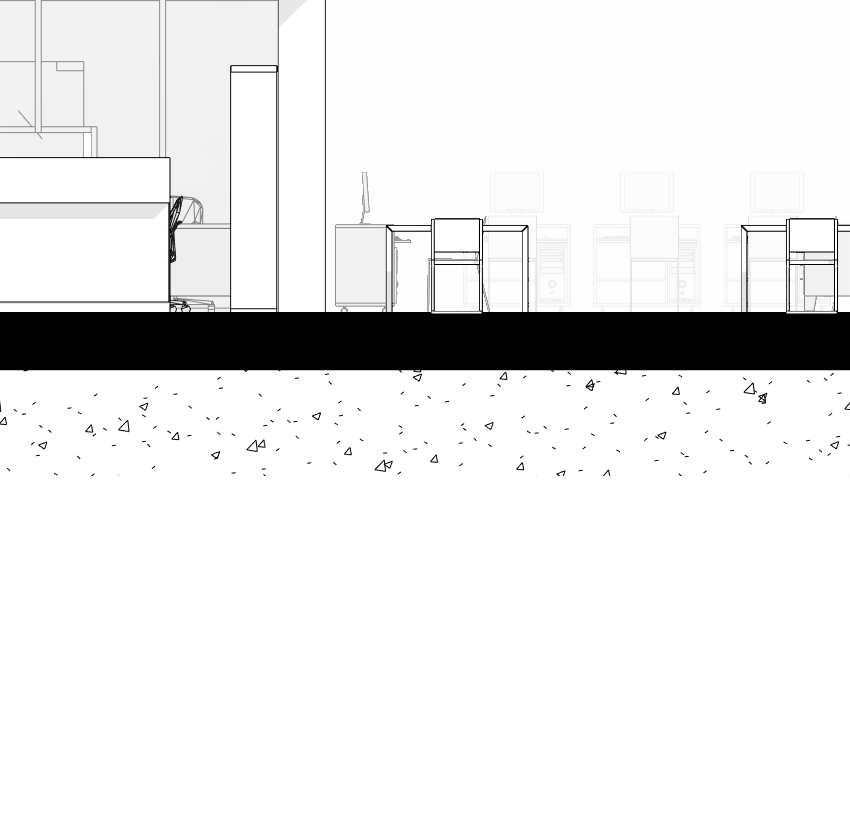

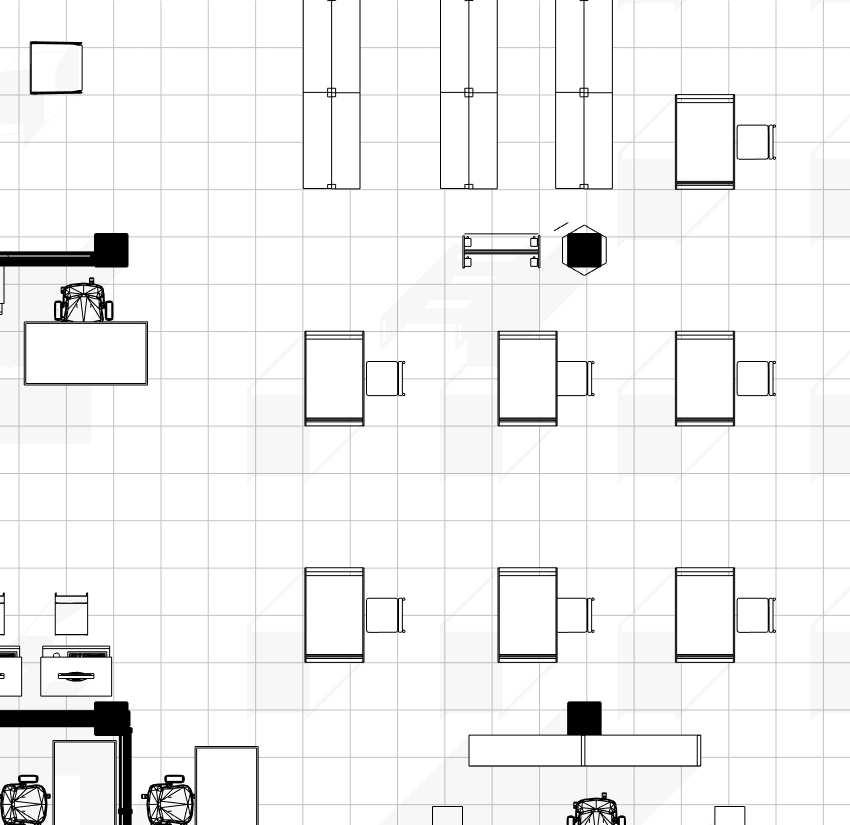

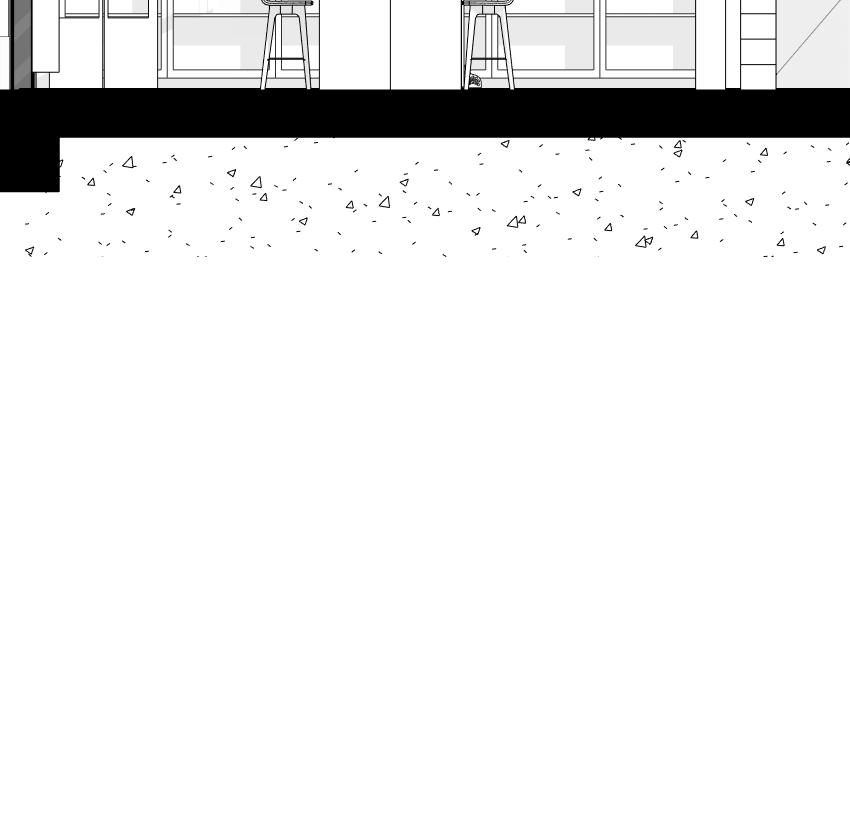

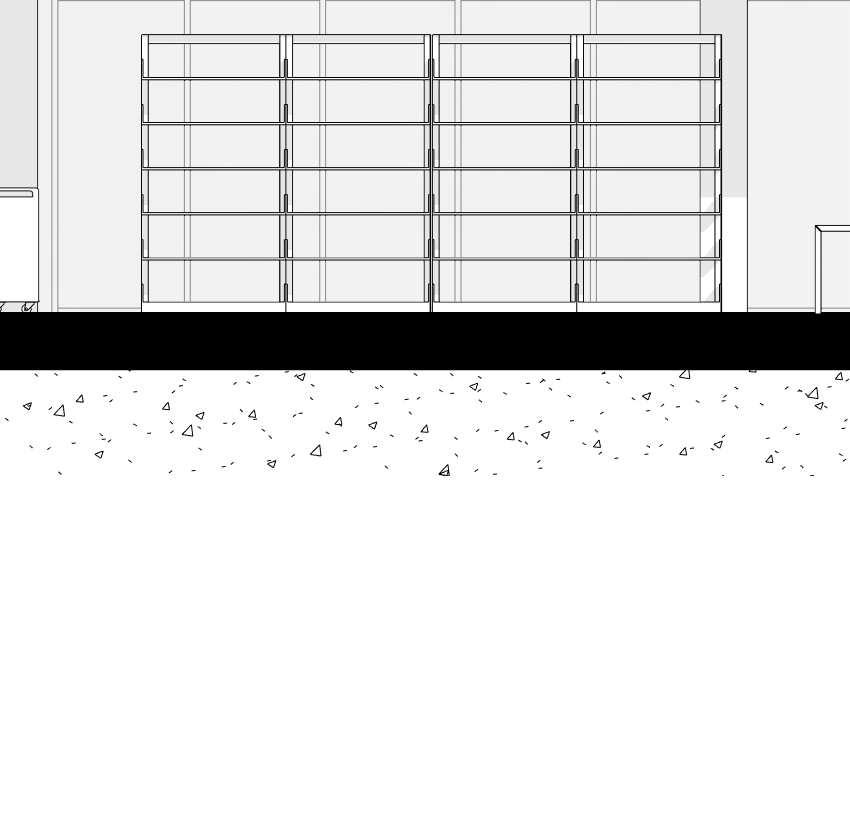

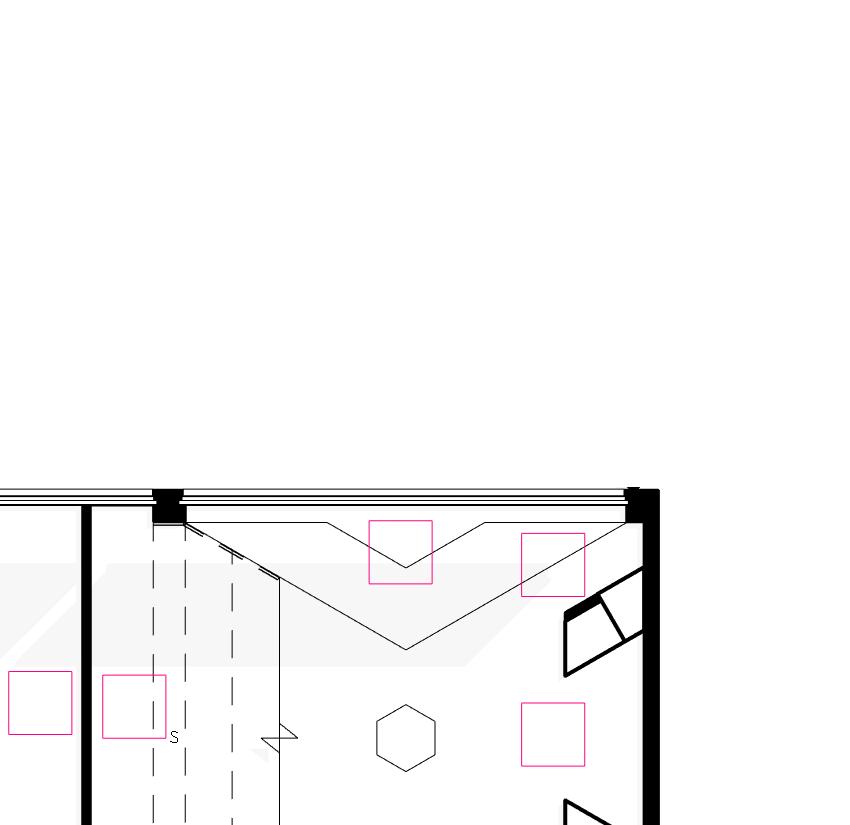

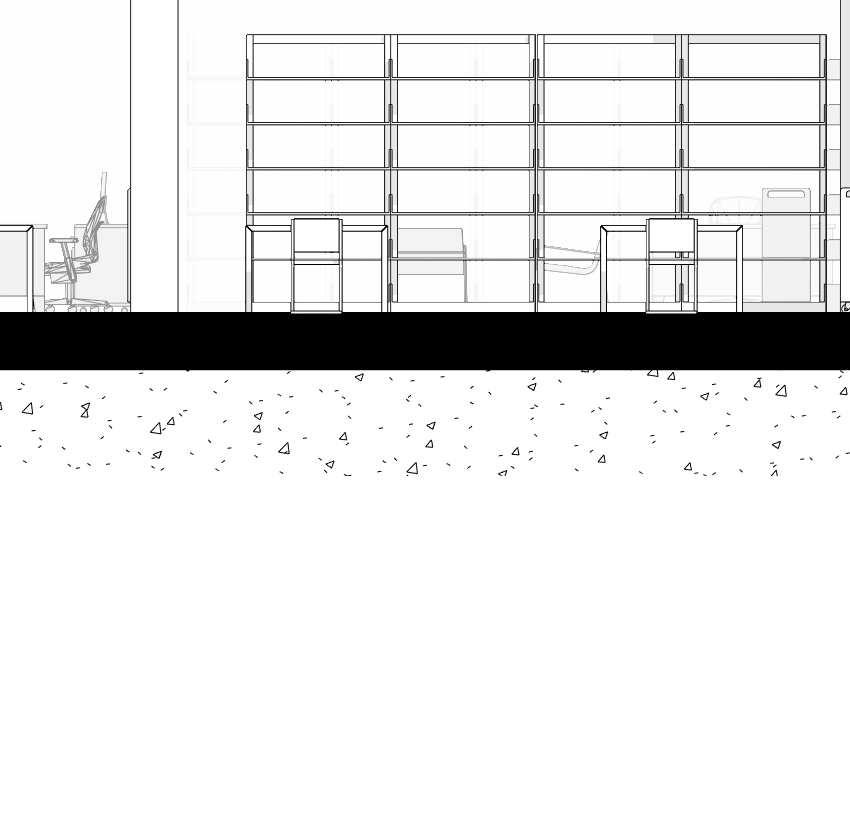

Biblioteca Digital
Cocineta
Bodega SITE

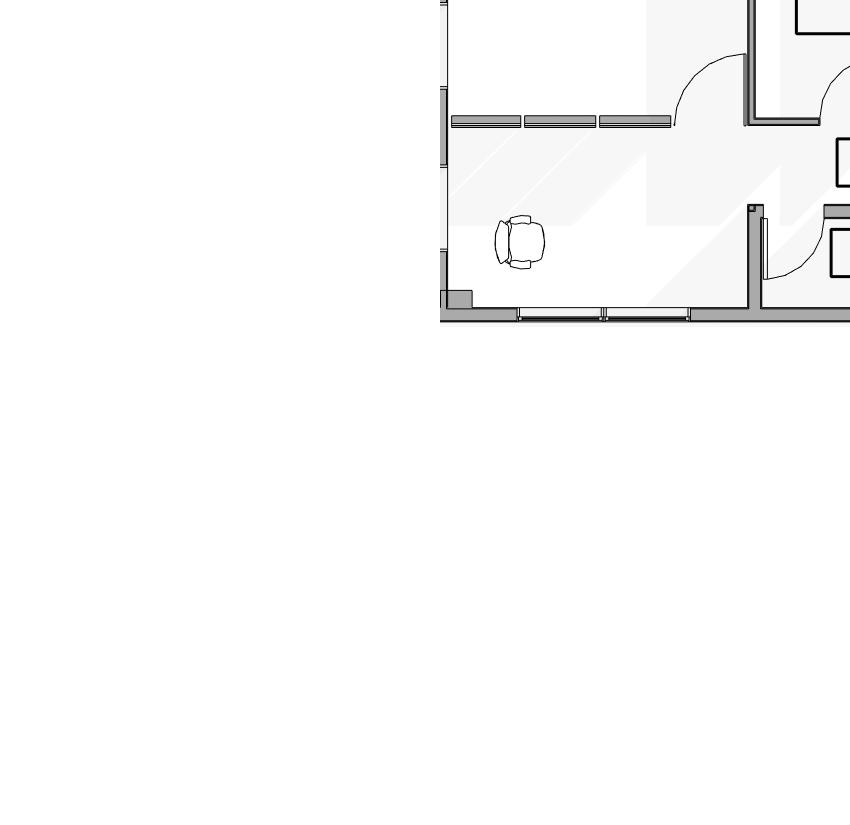

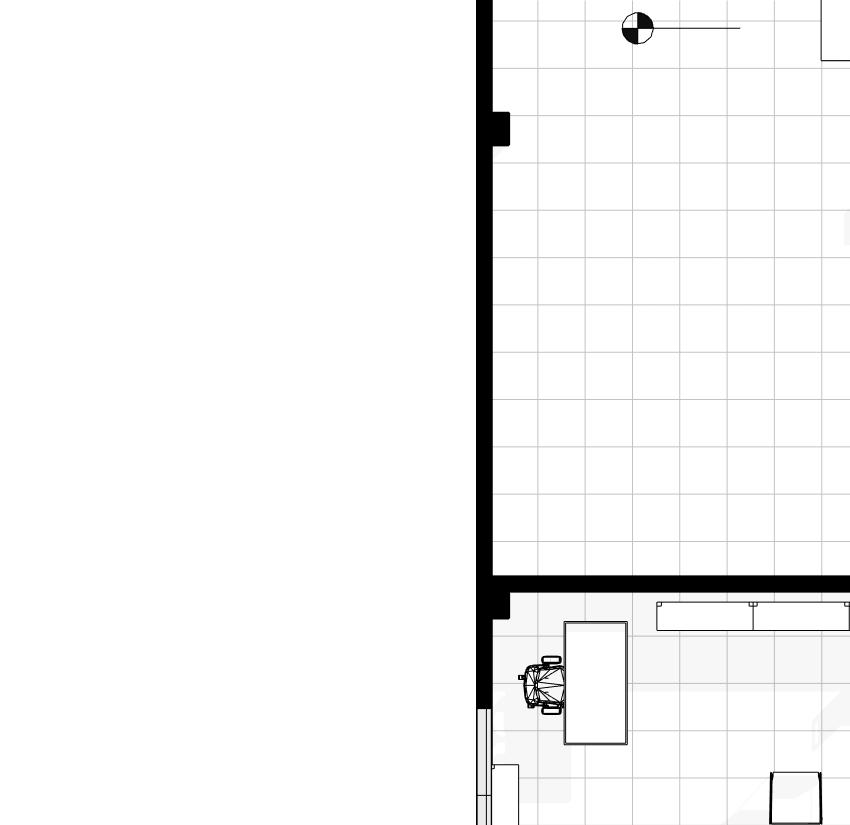

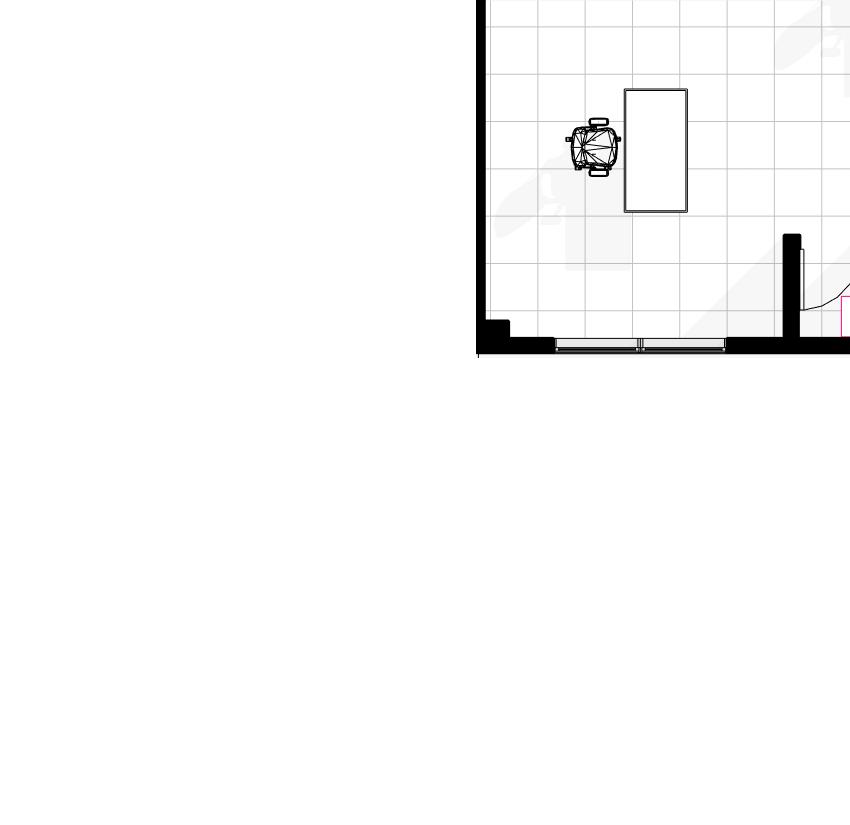

Oficina Administración

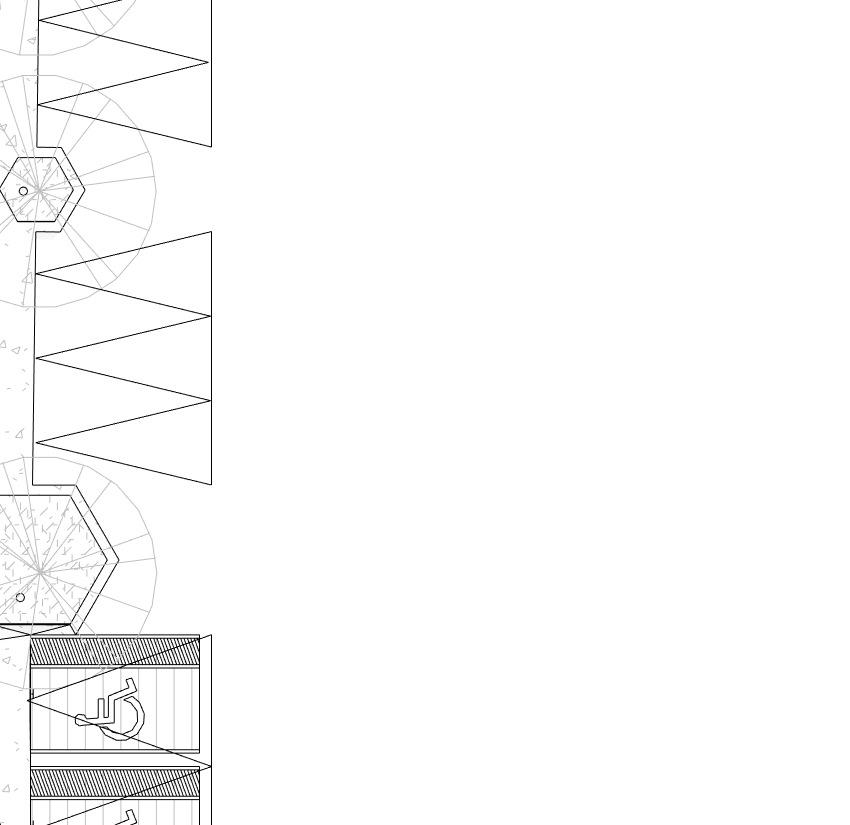

Cajones de estacionamiento

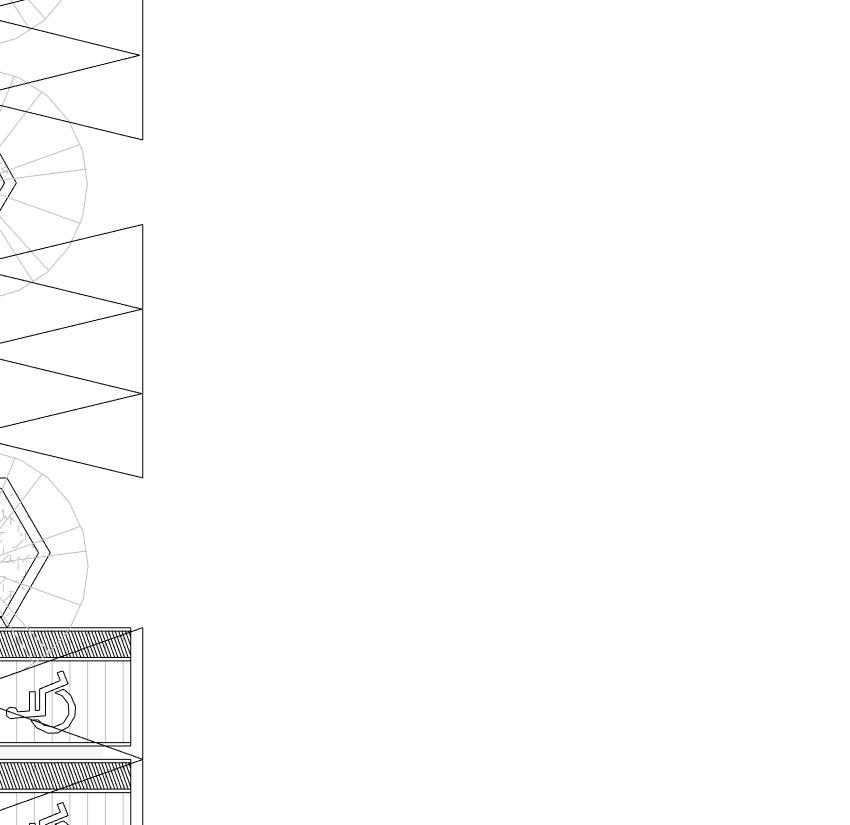

Cajones de estacionamiento para personas con discapacidad
Instalaciones Eléctricas Asta bandera

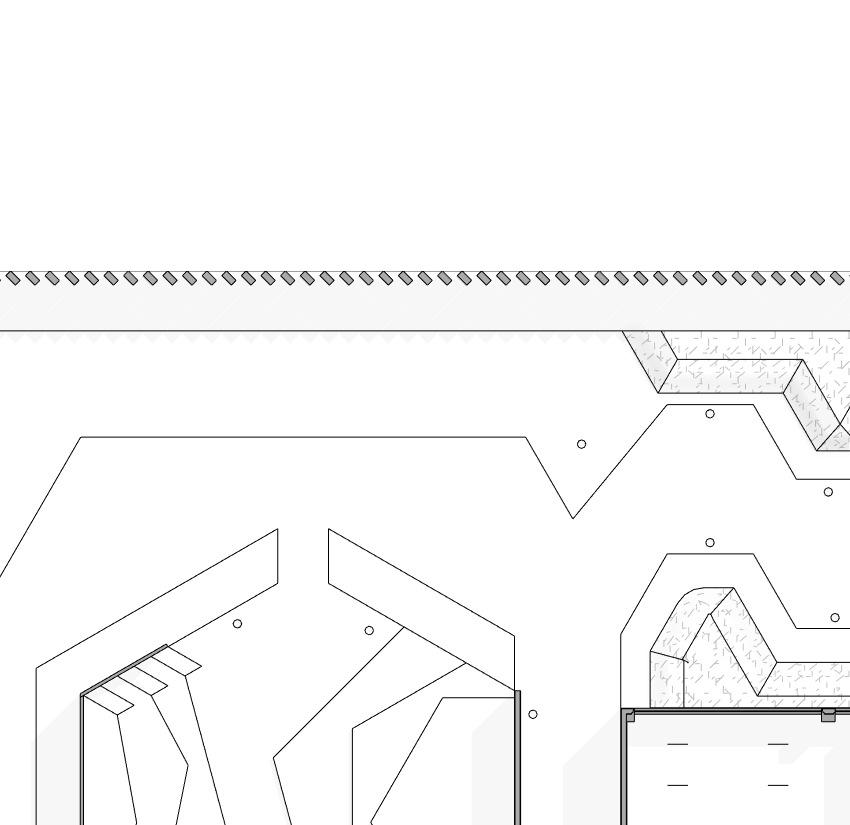

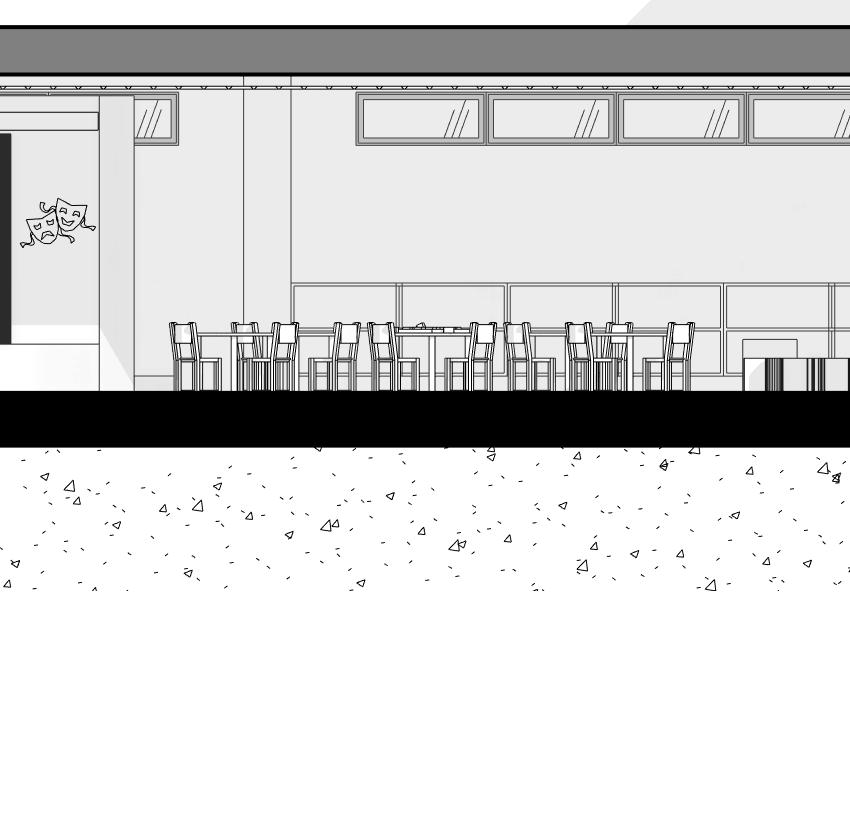

Escenario para usos múltiples

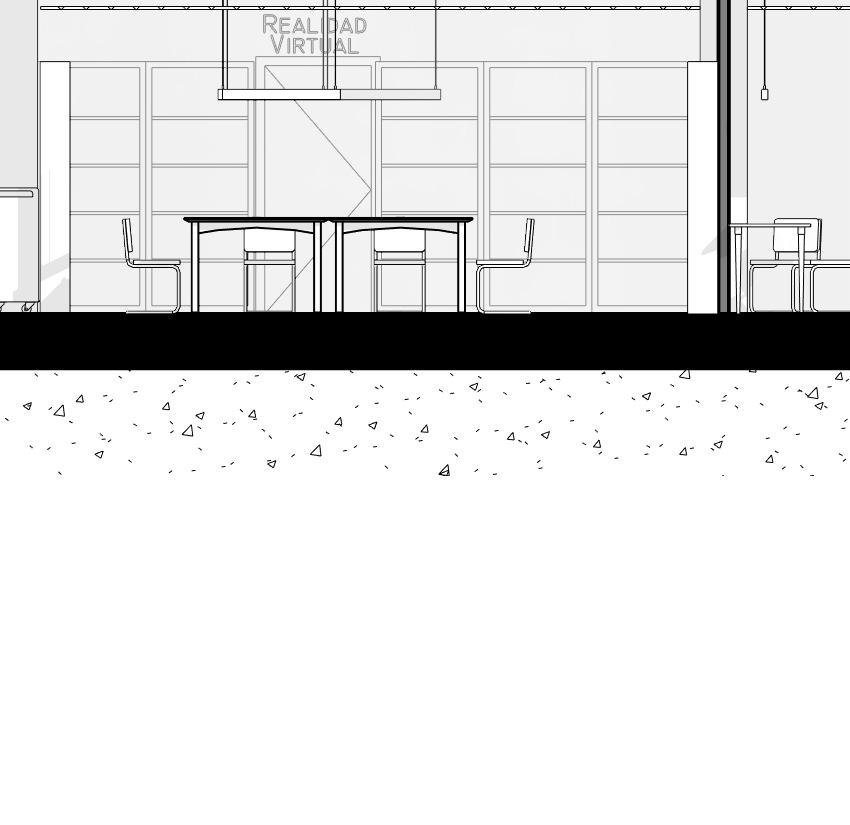

Área para Realidad Virtual
Salón audiovisual

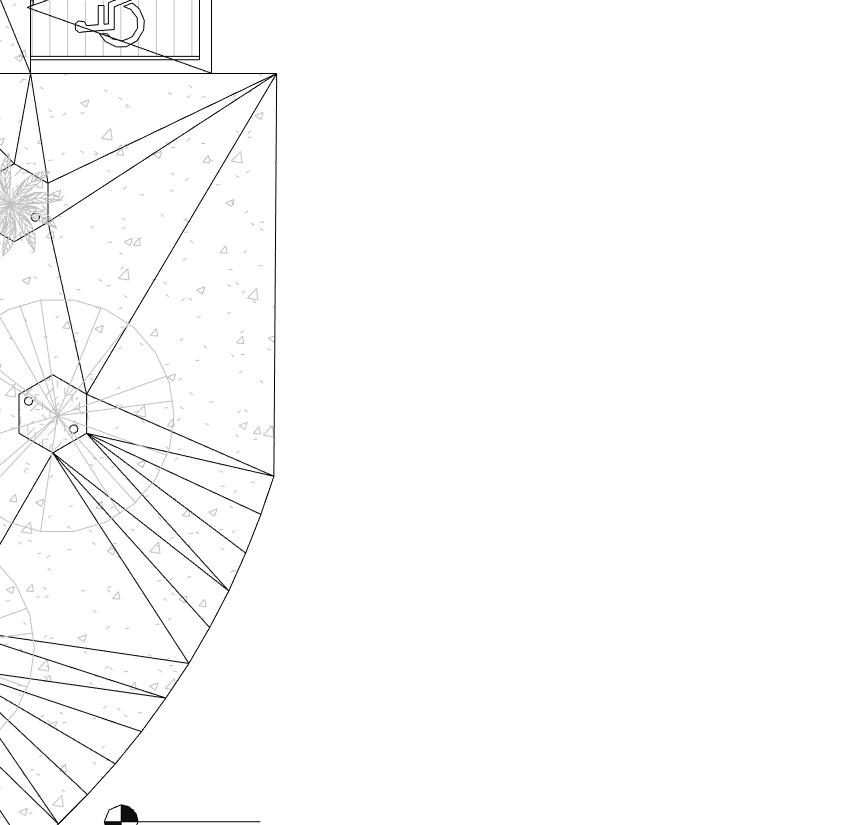

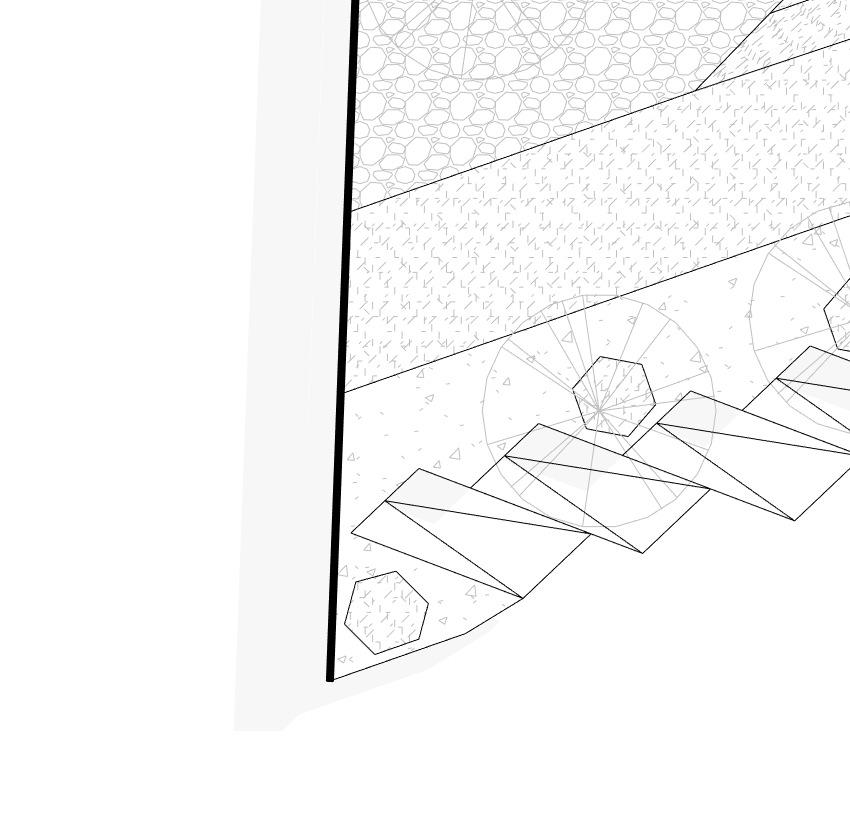

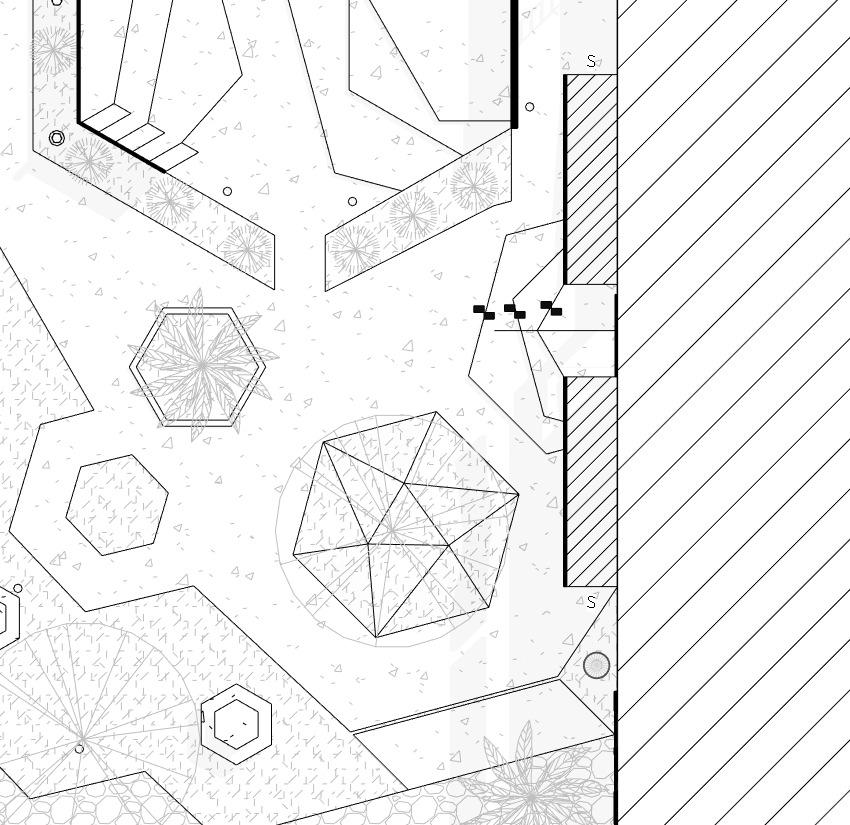

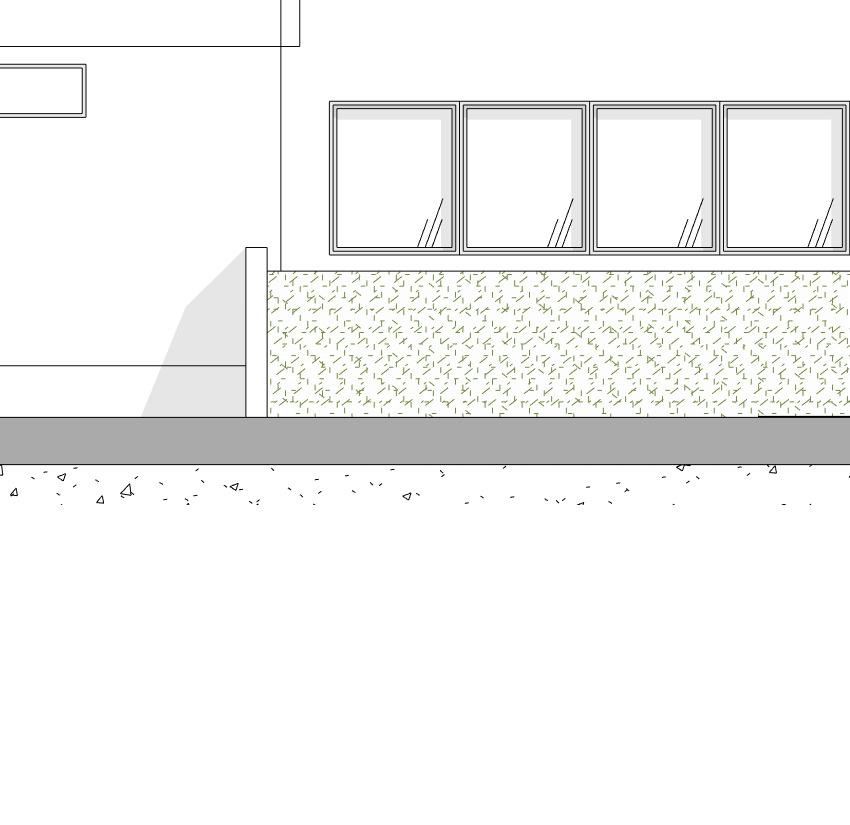

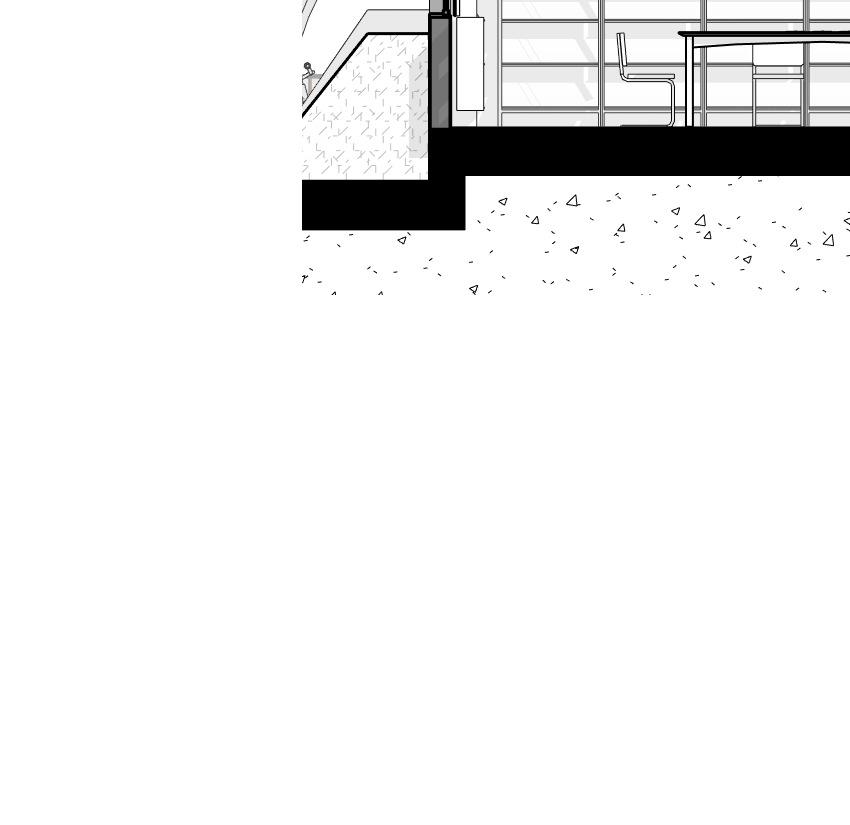

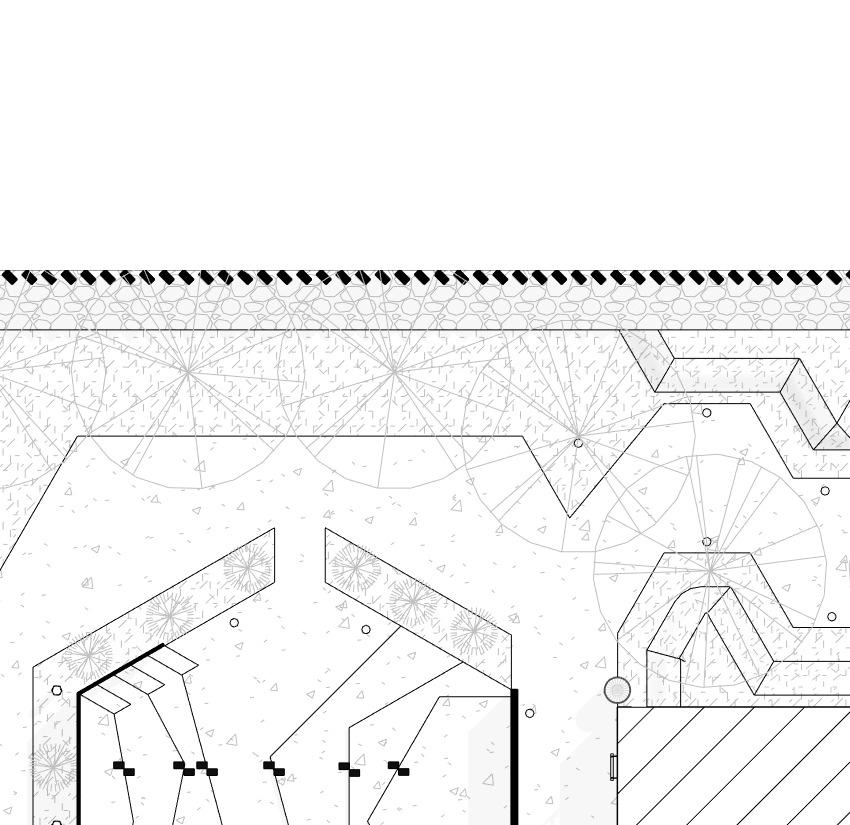

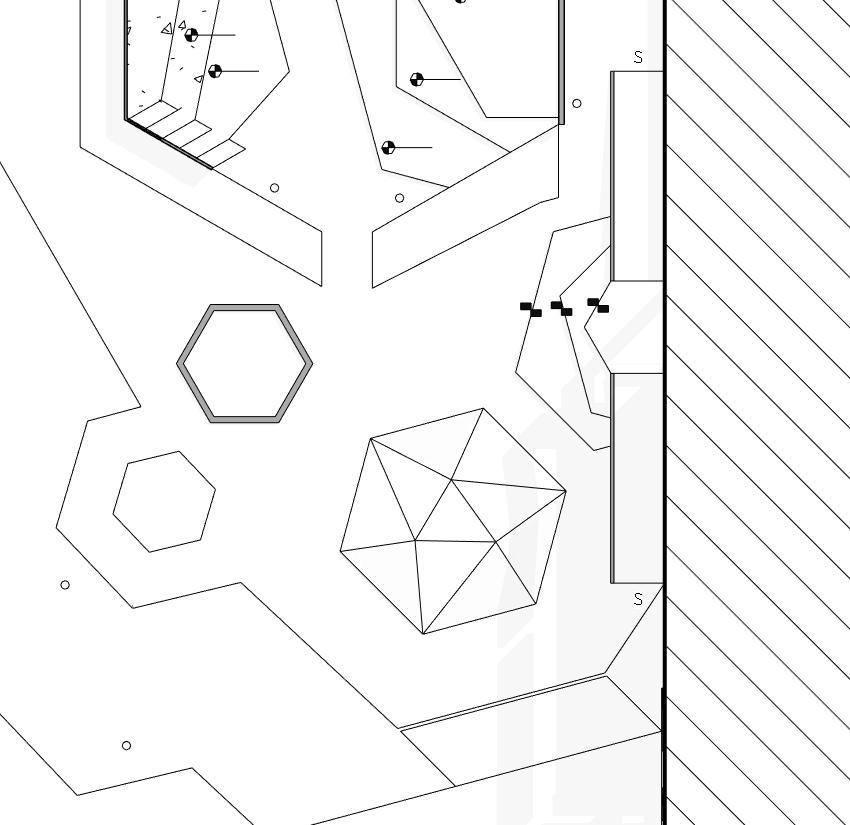

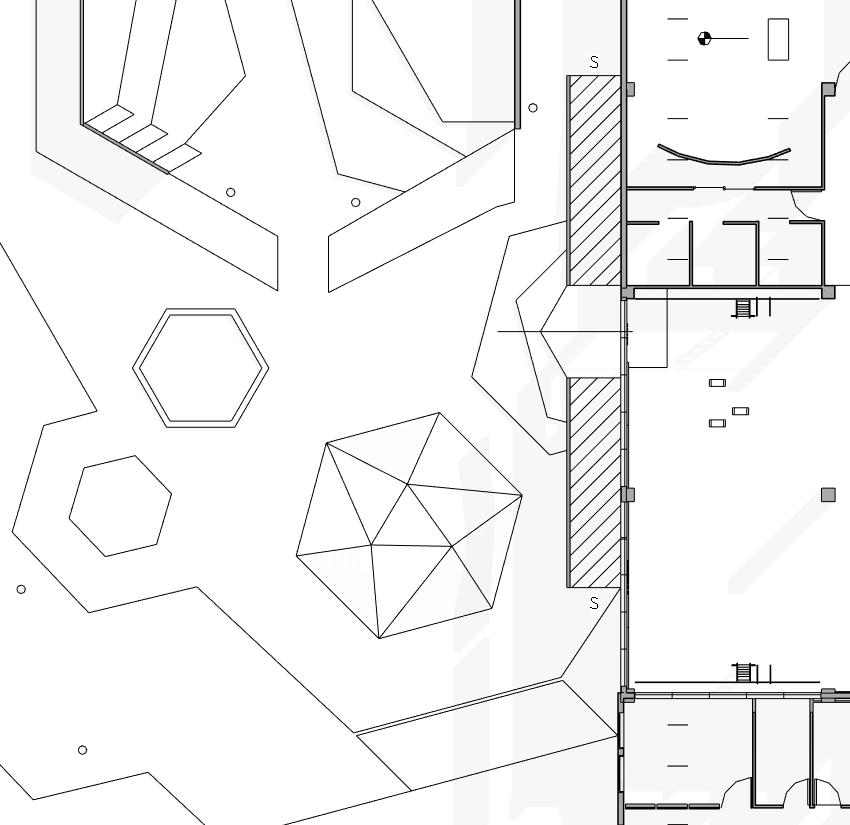

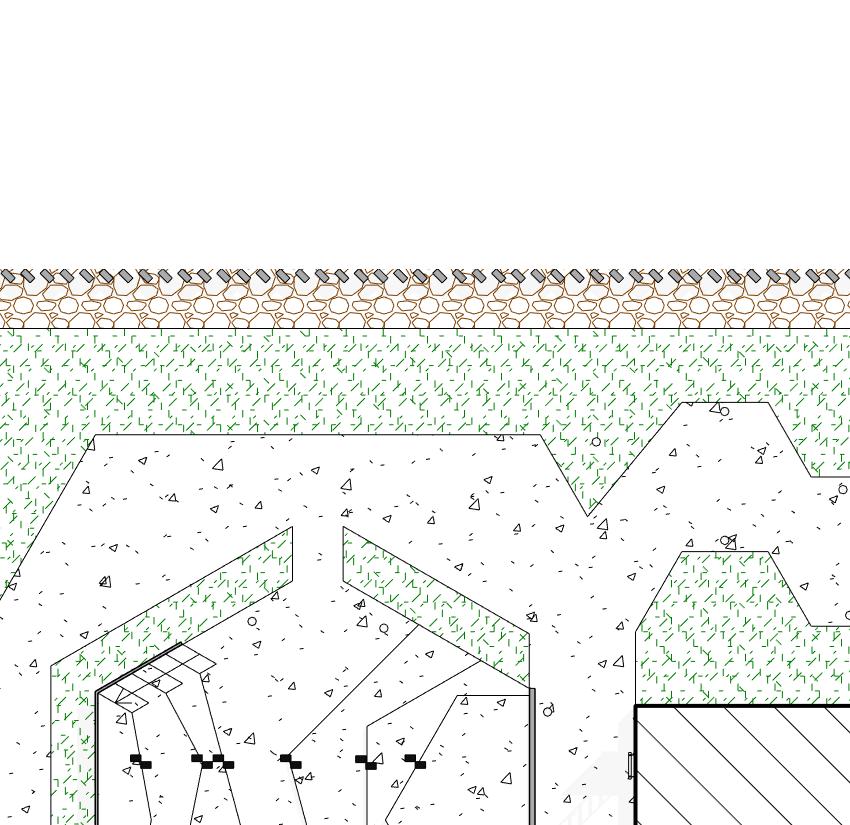

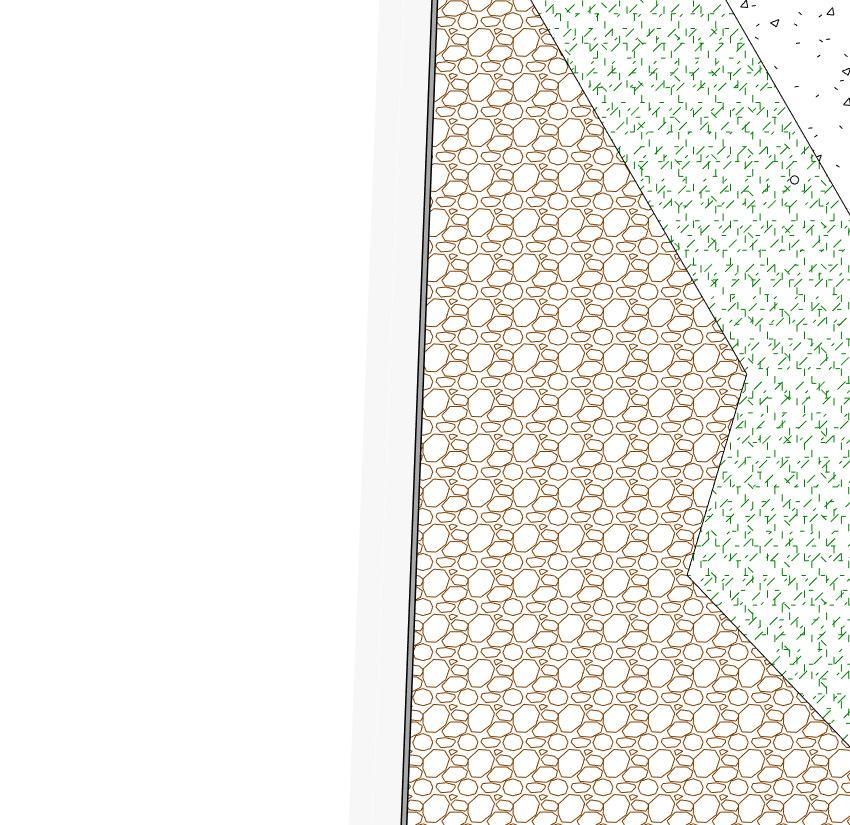

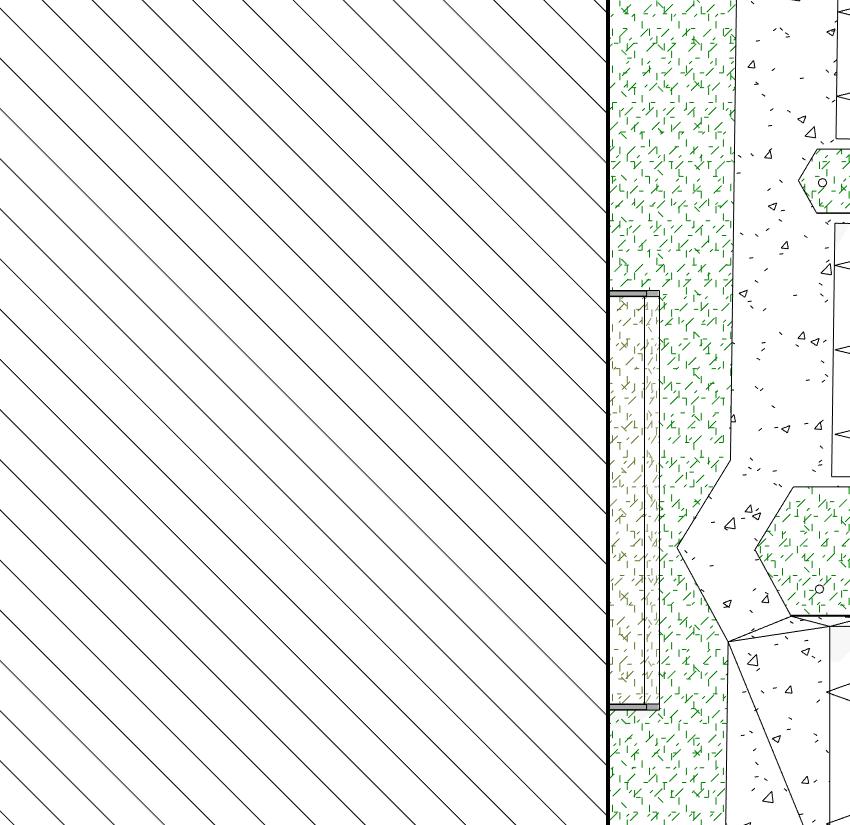

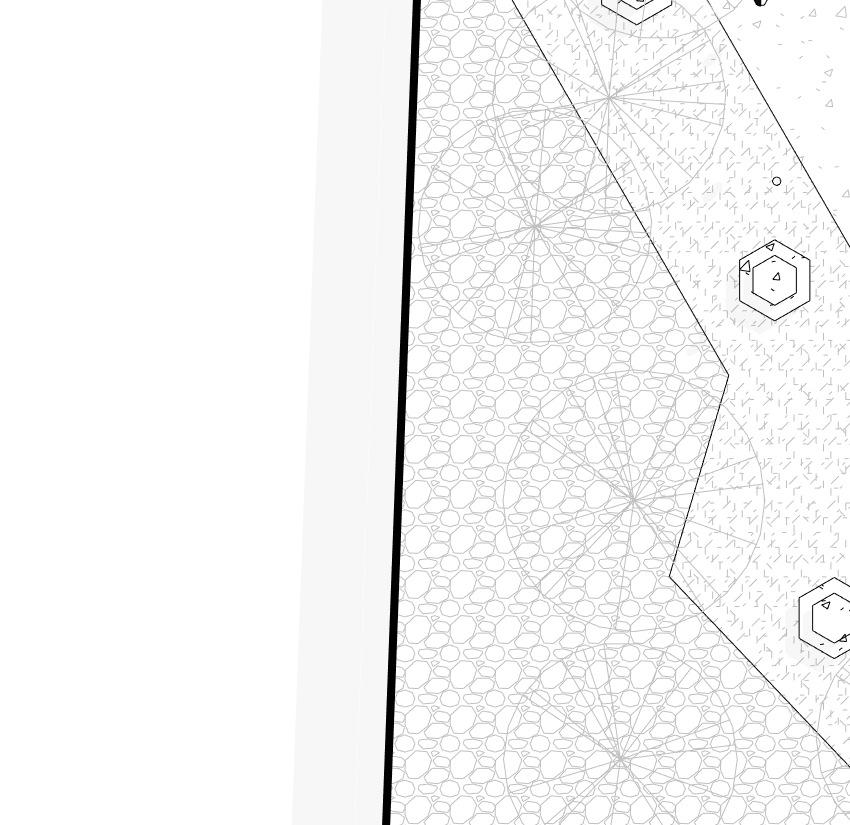

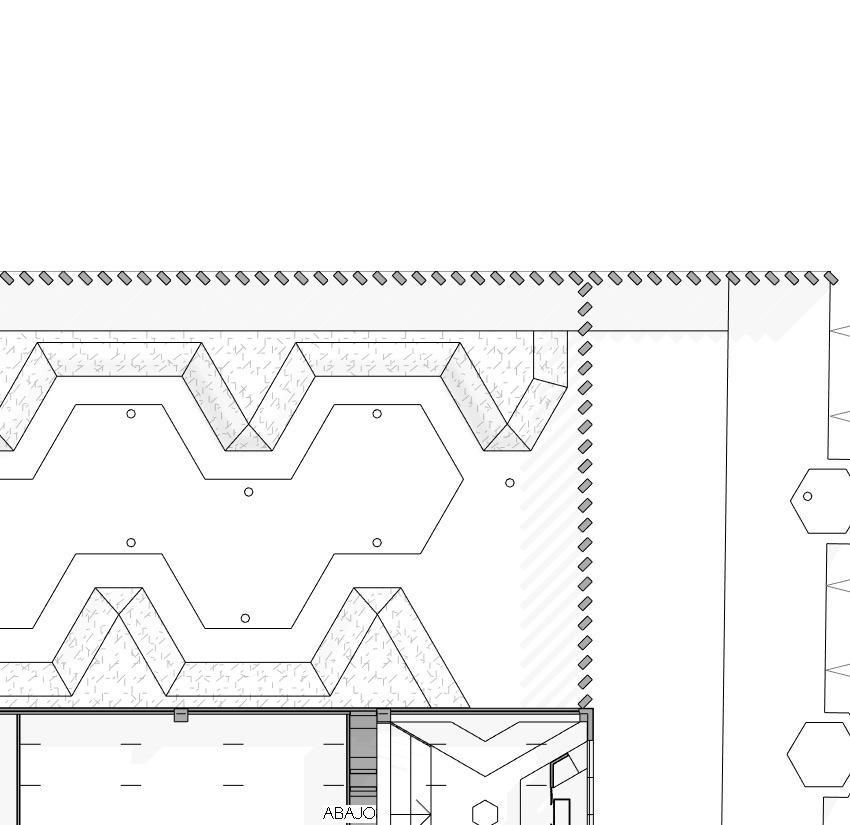

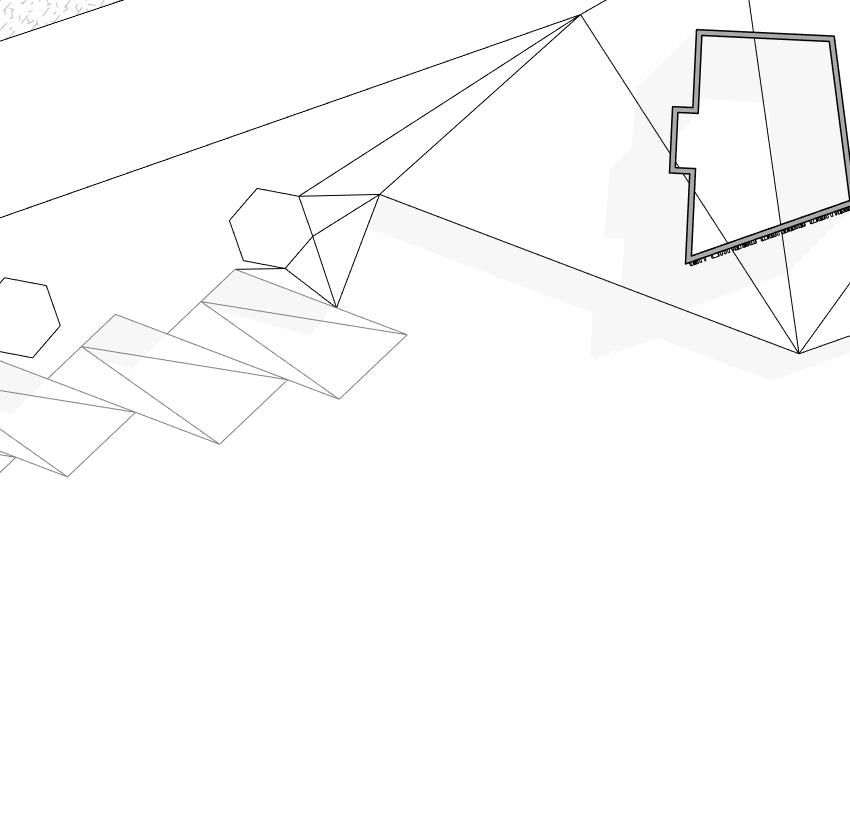

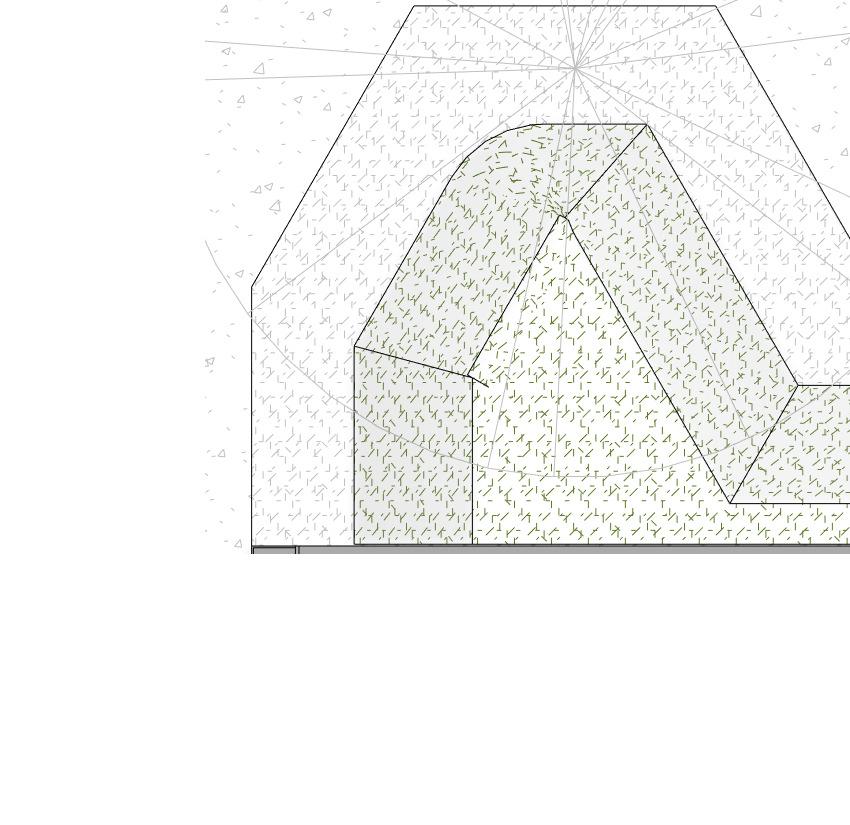

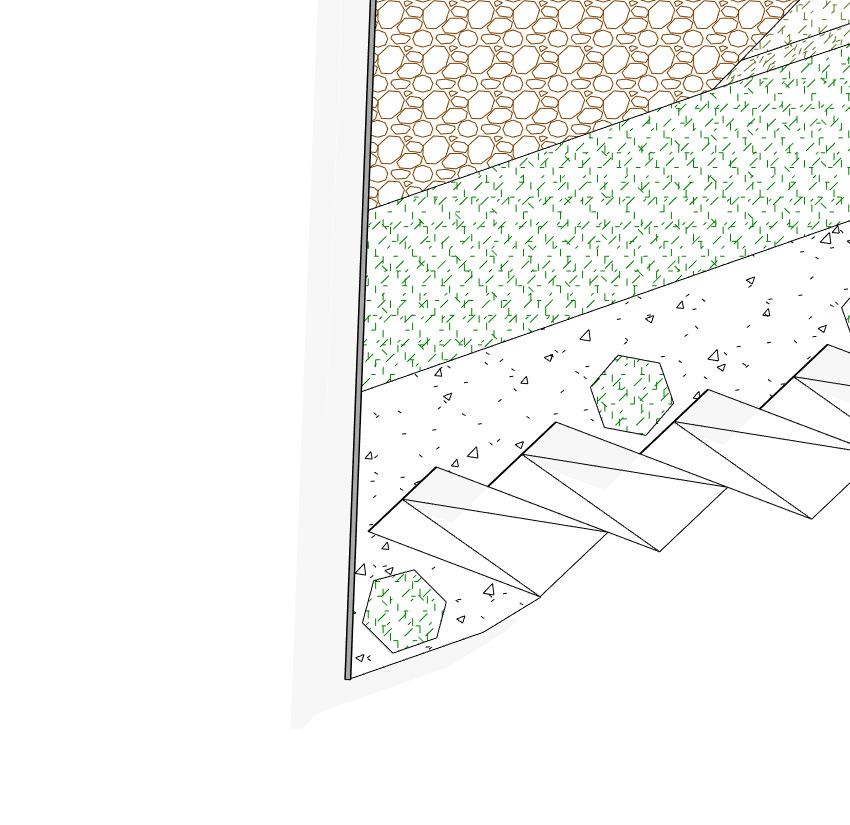

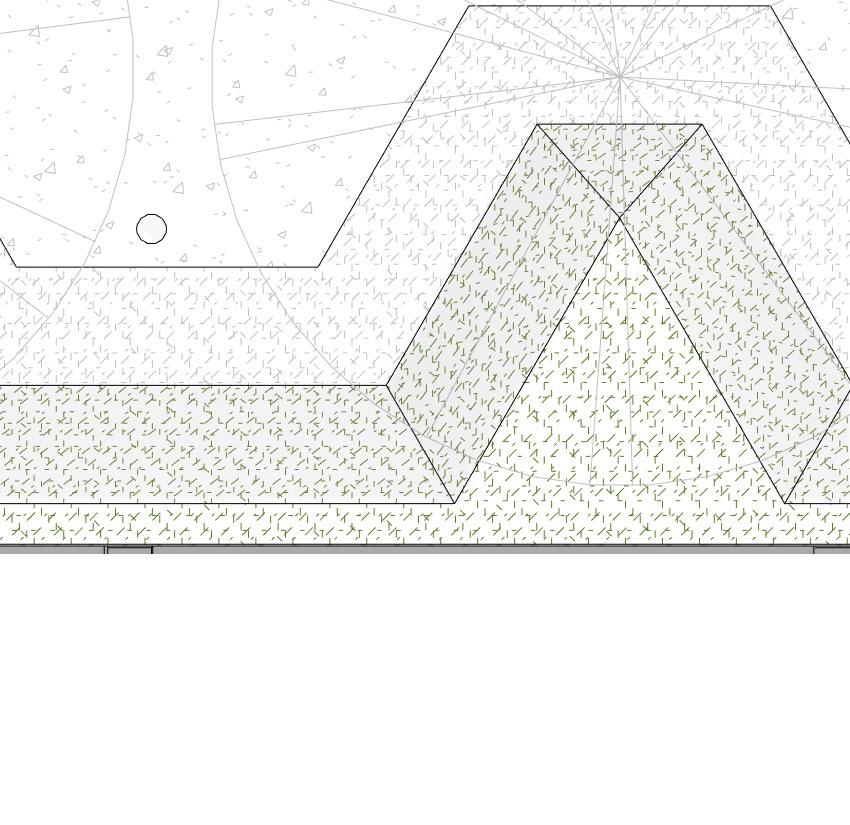

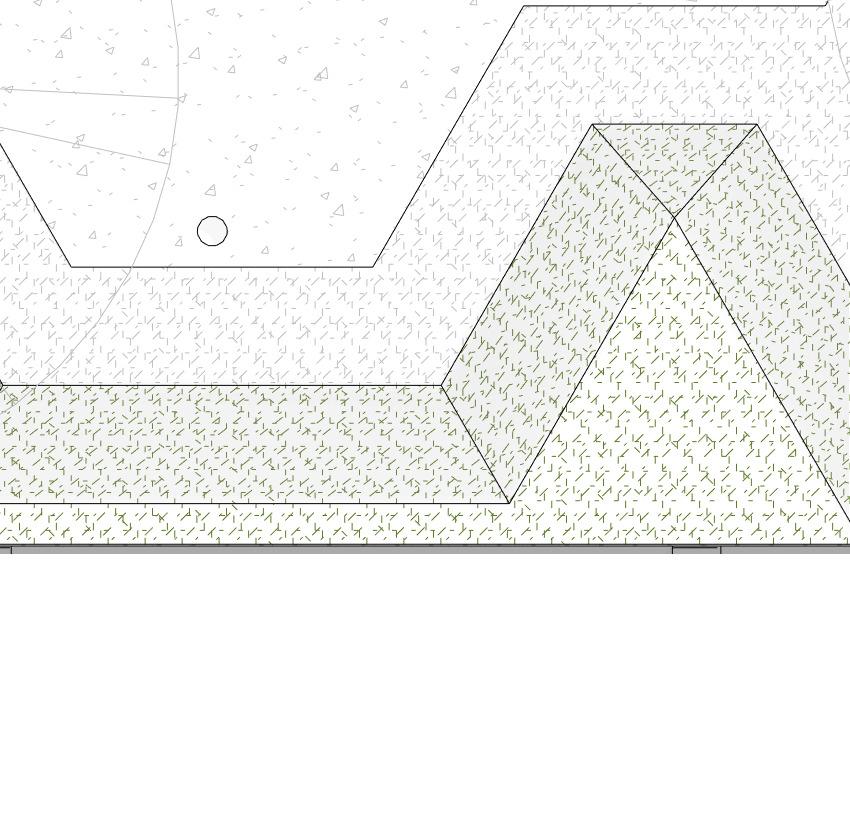

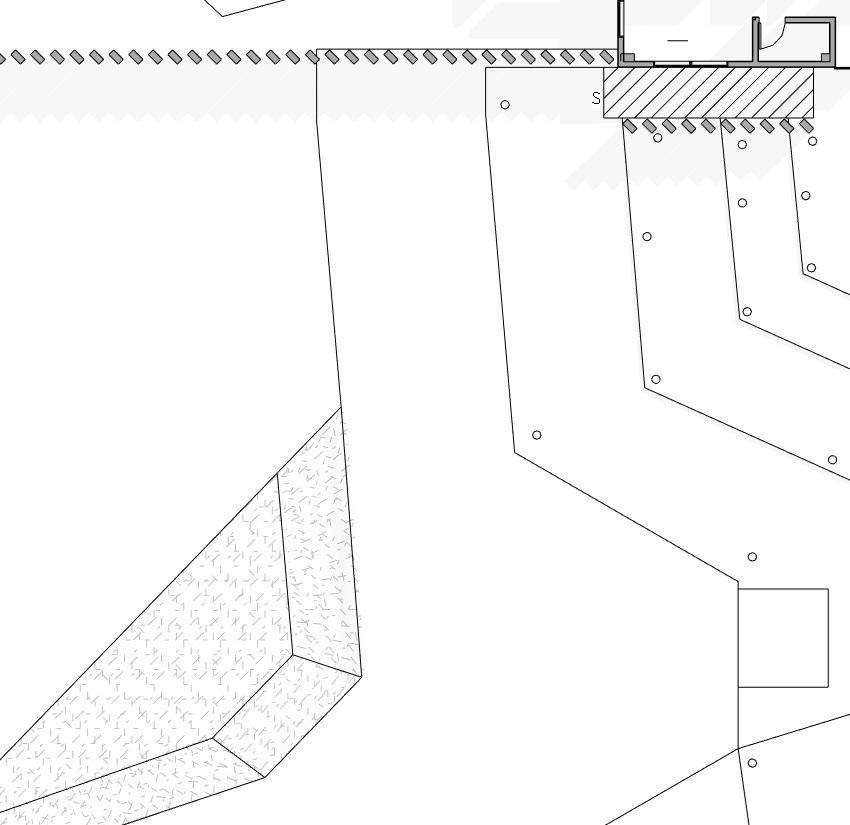

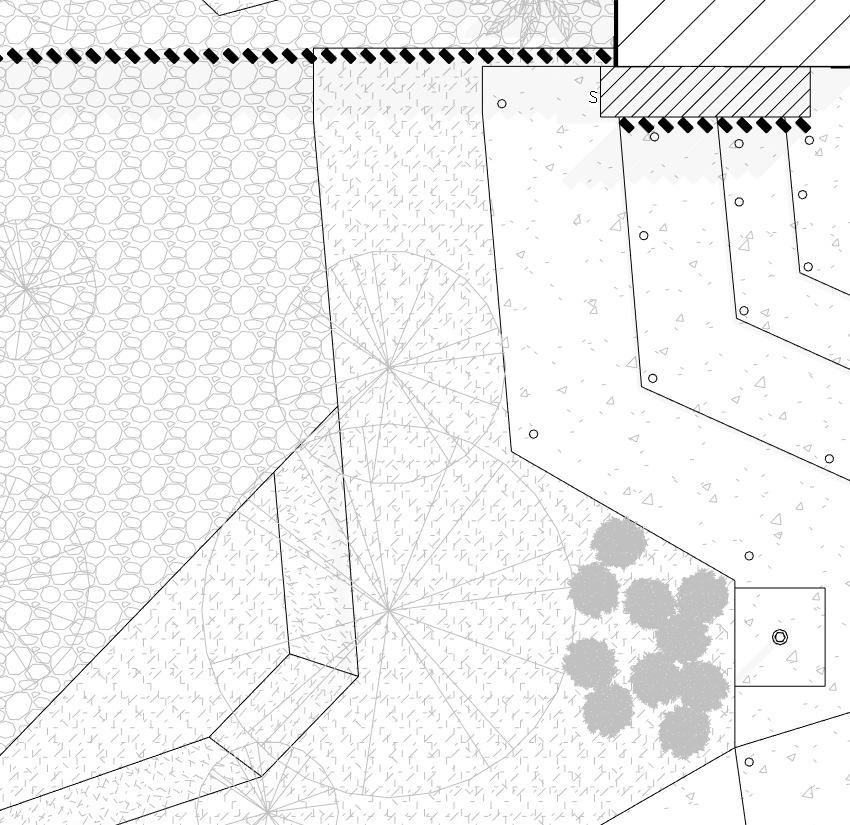

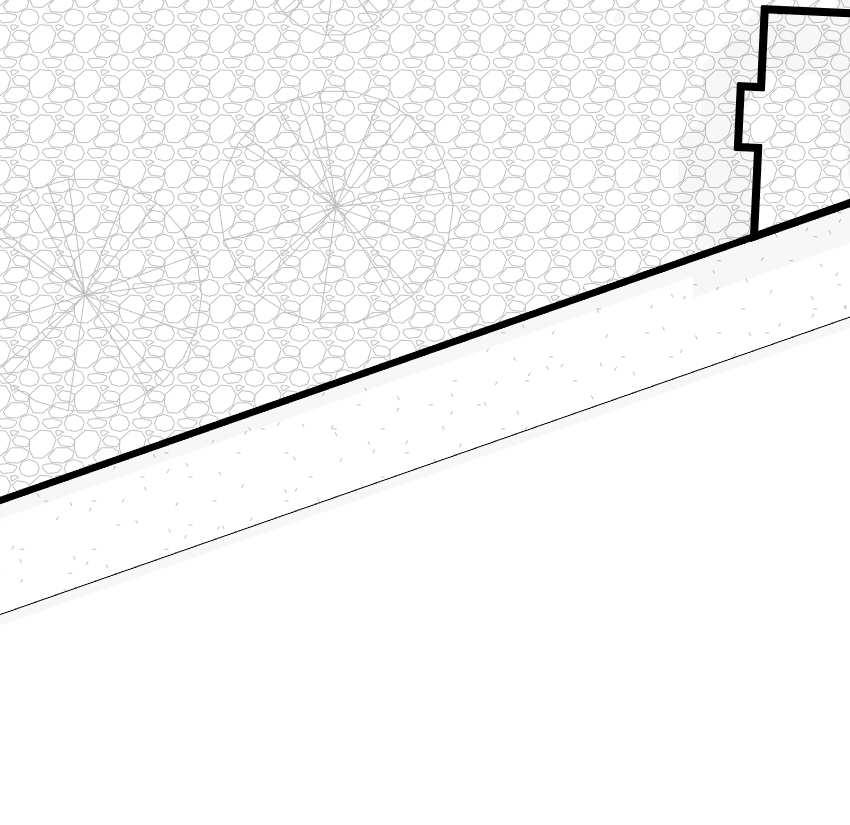

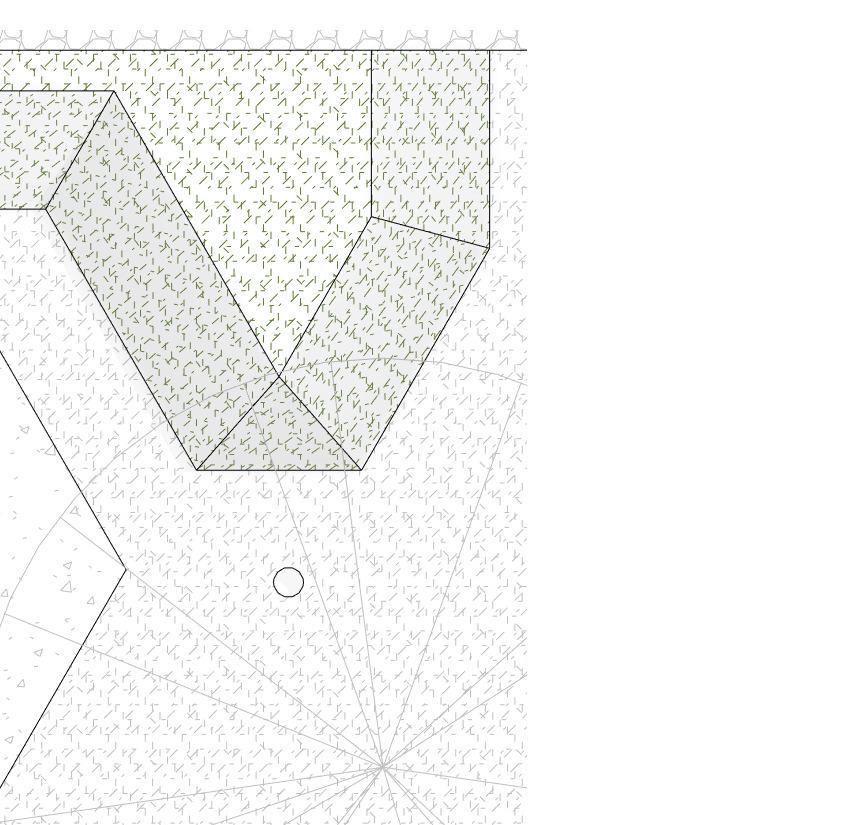

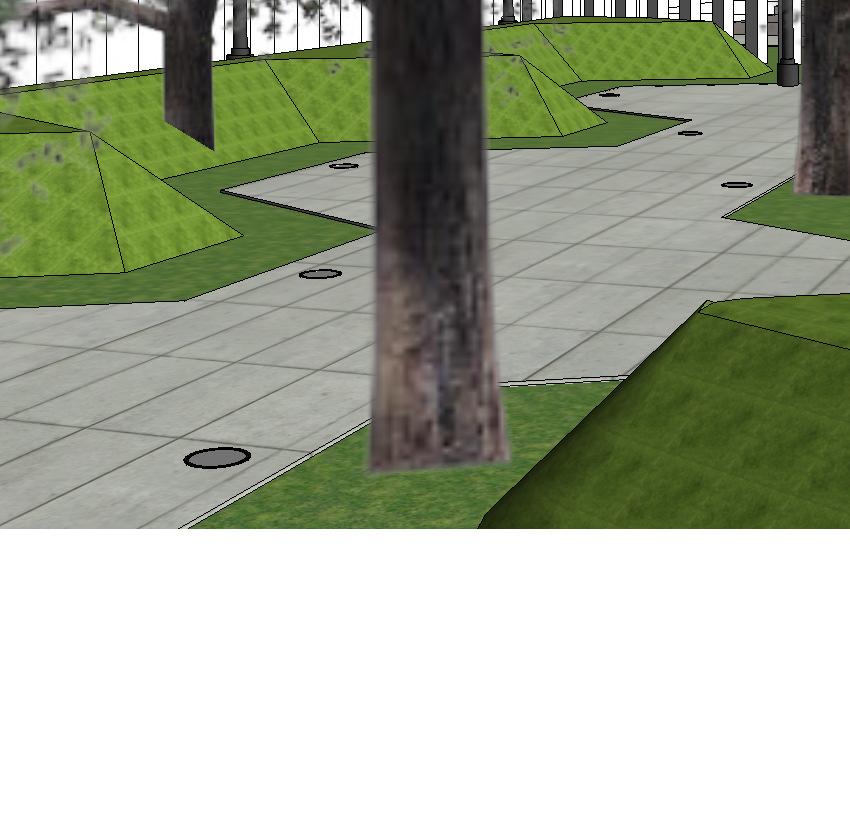

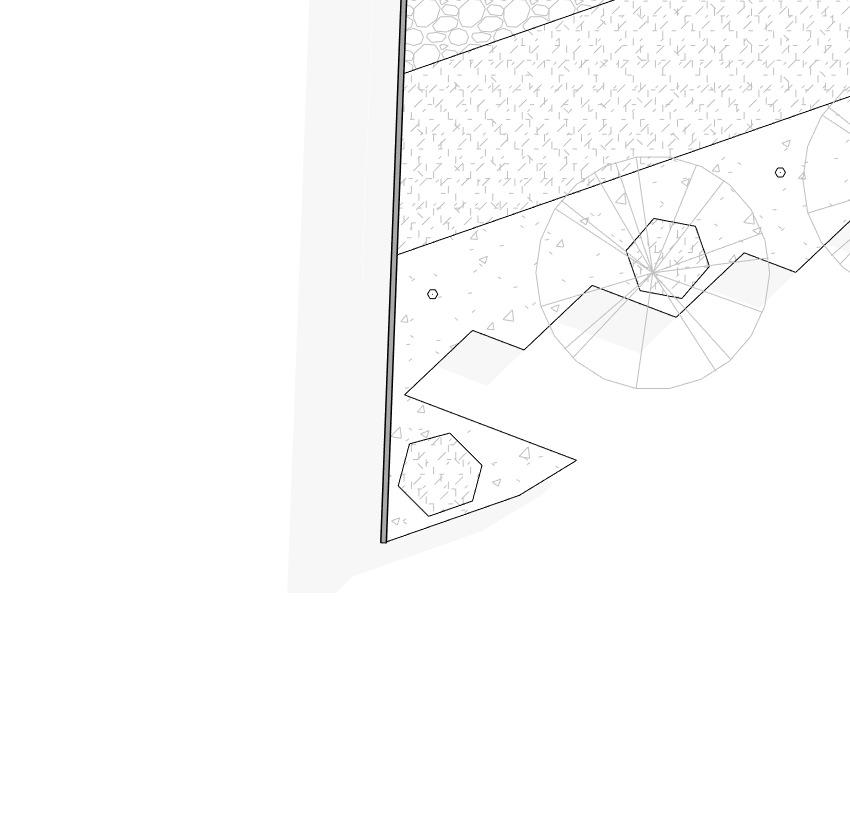

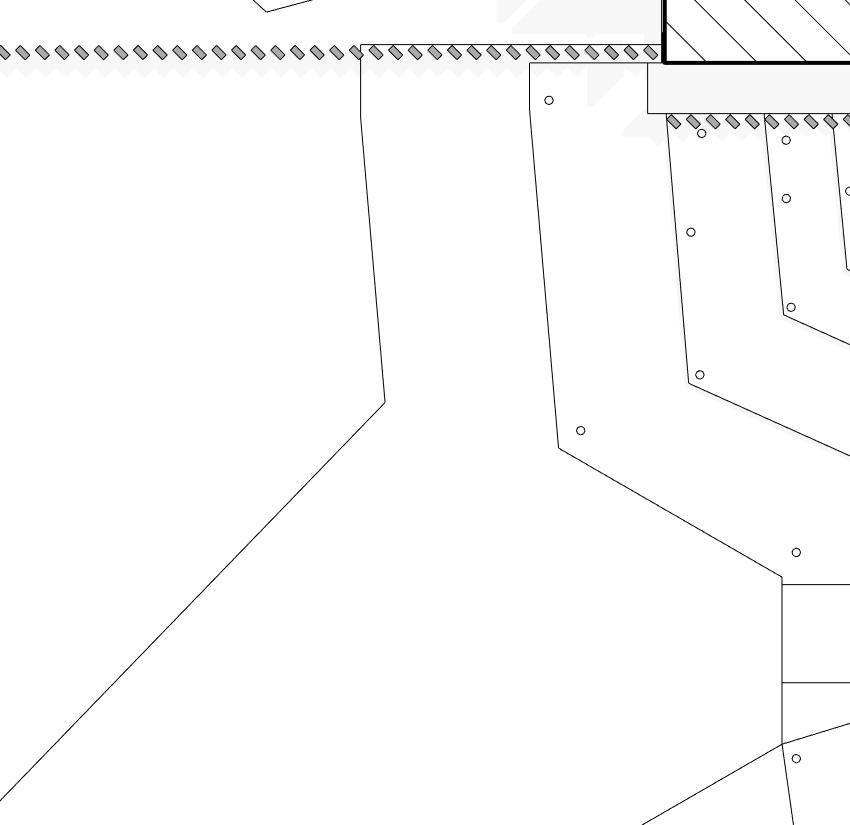

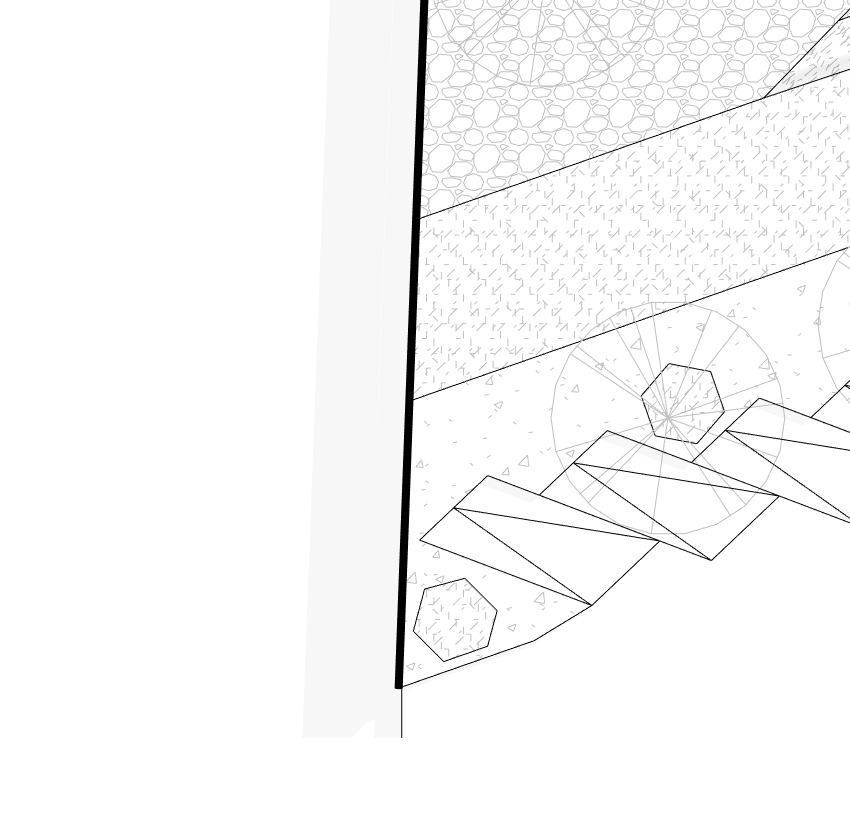

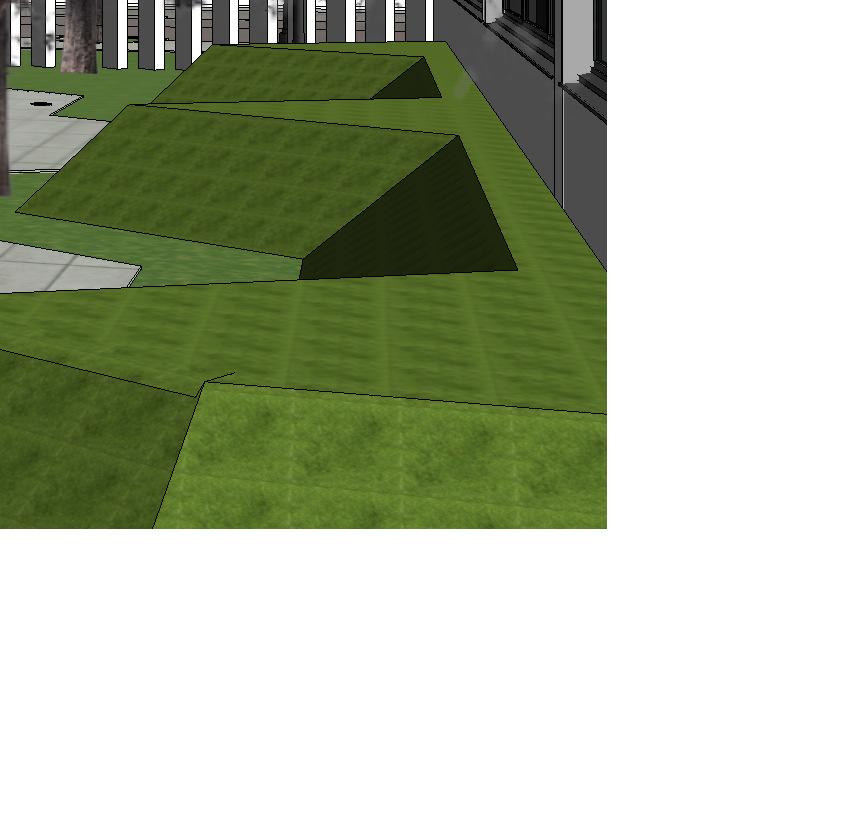

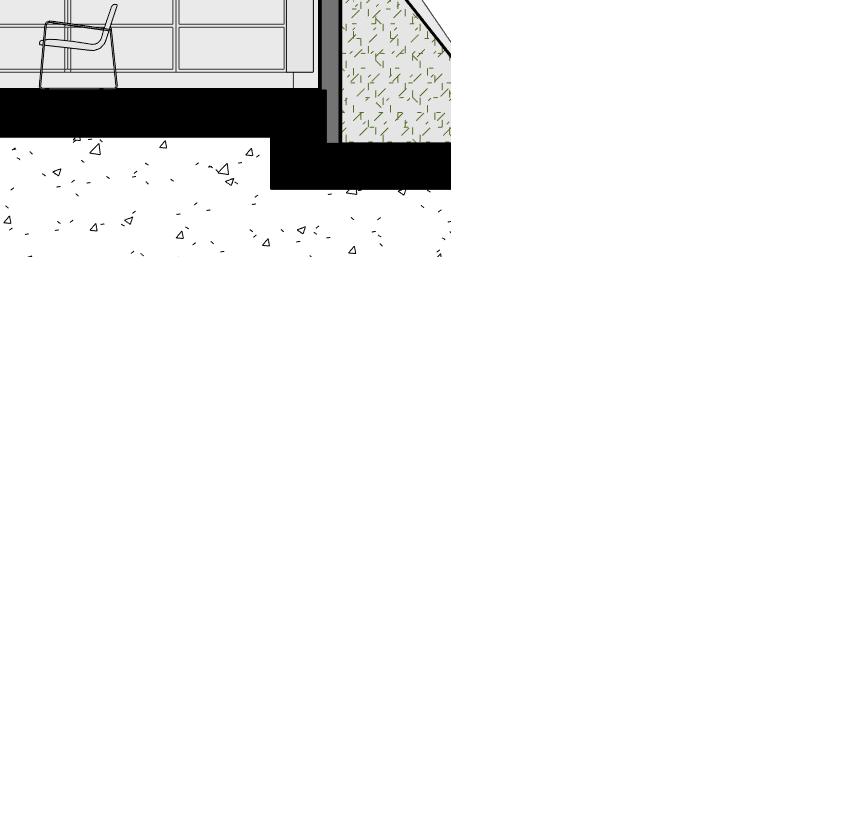

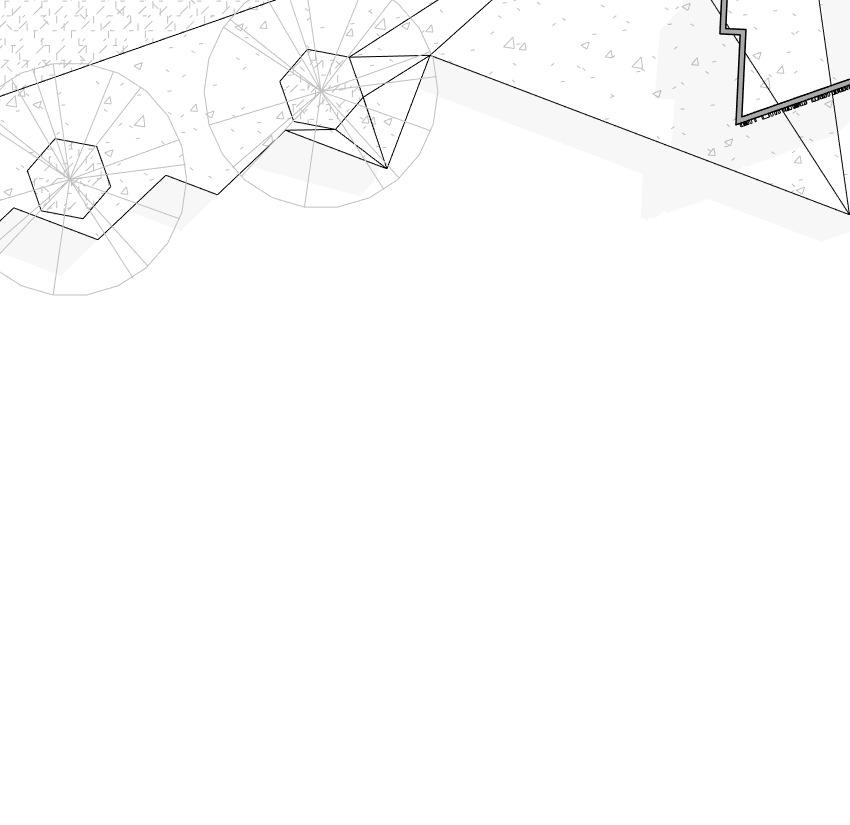

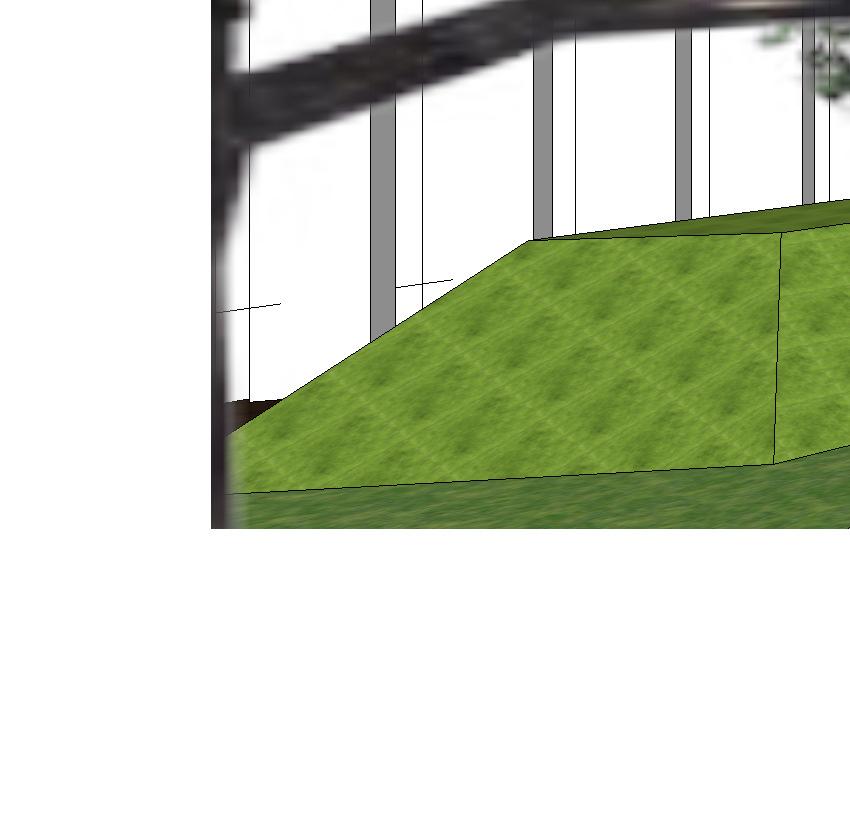

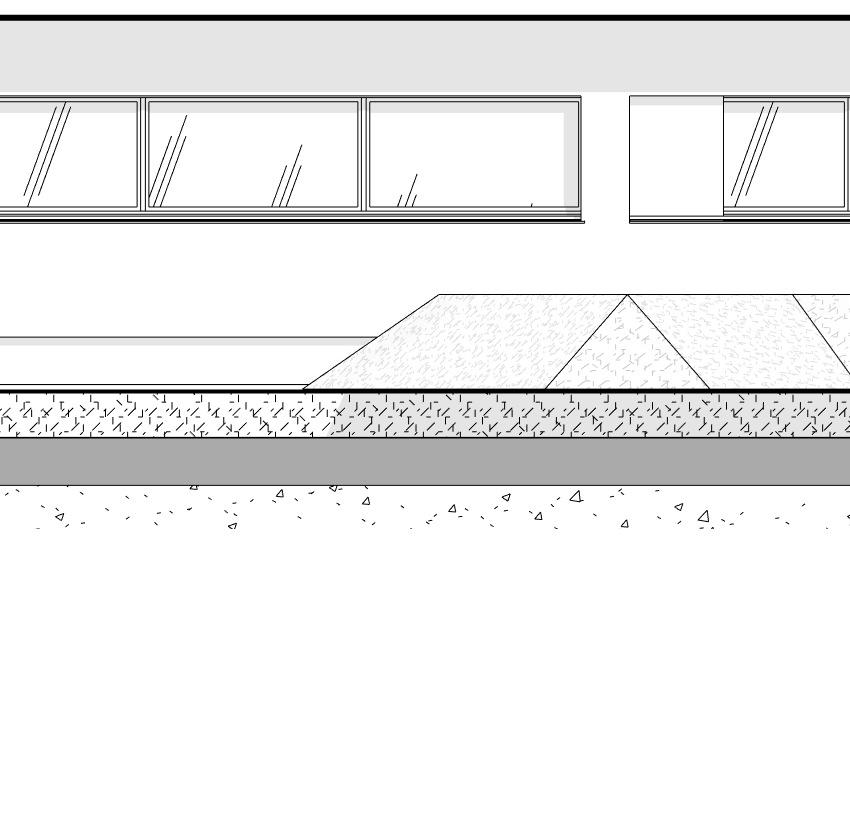

Área de taludes para lectura al aire libre

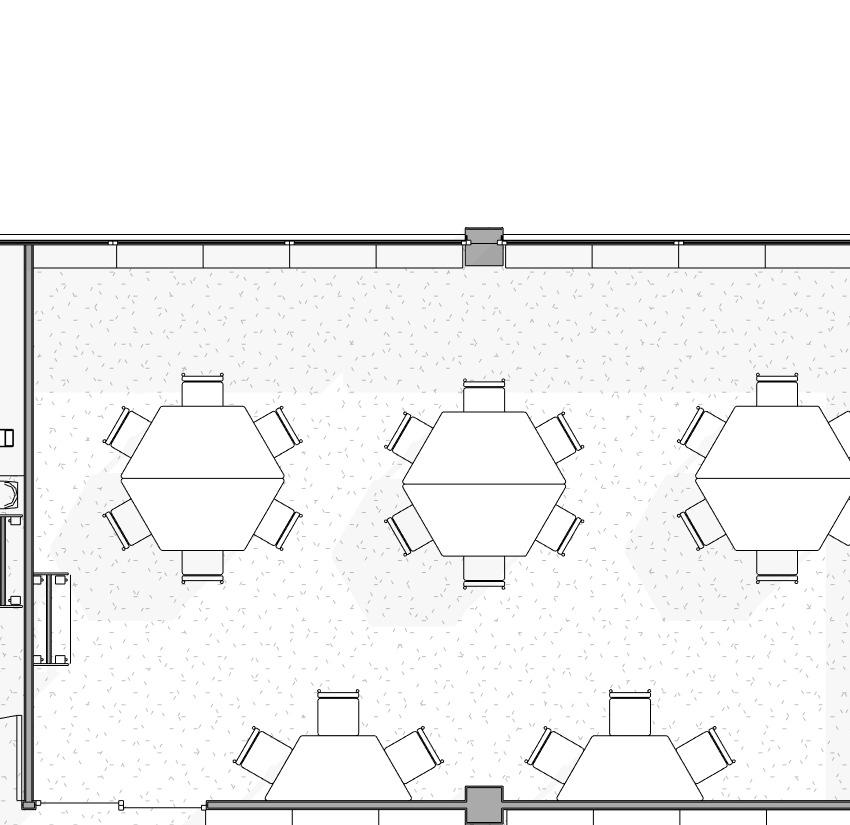

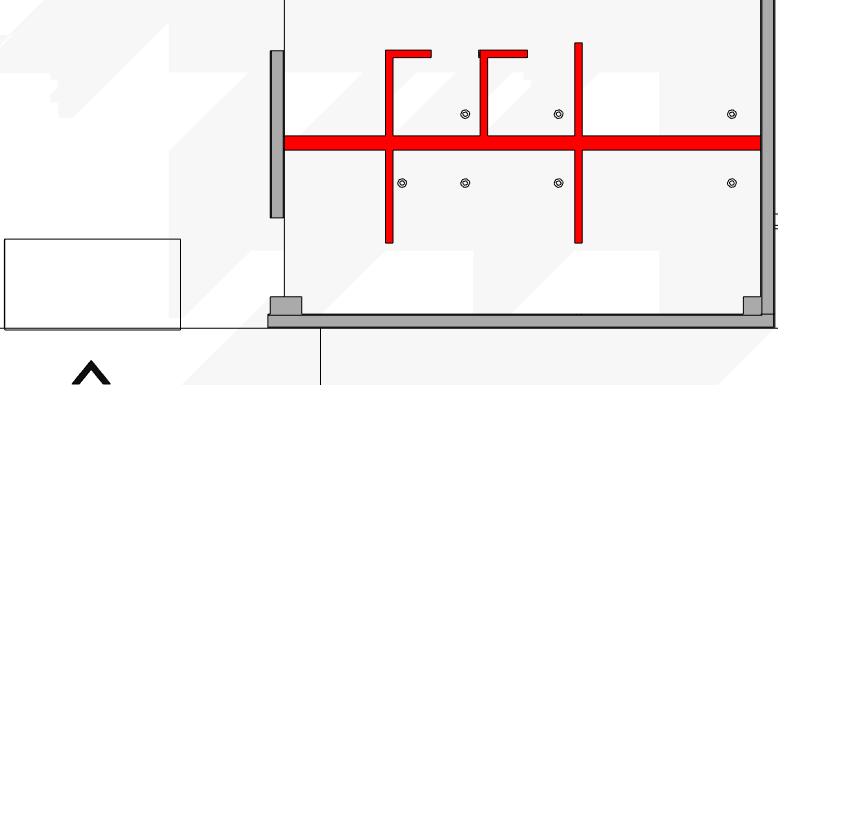

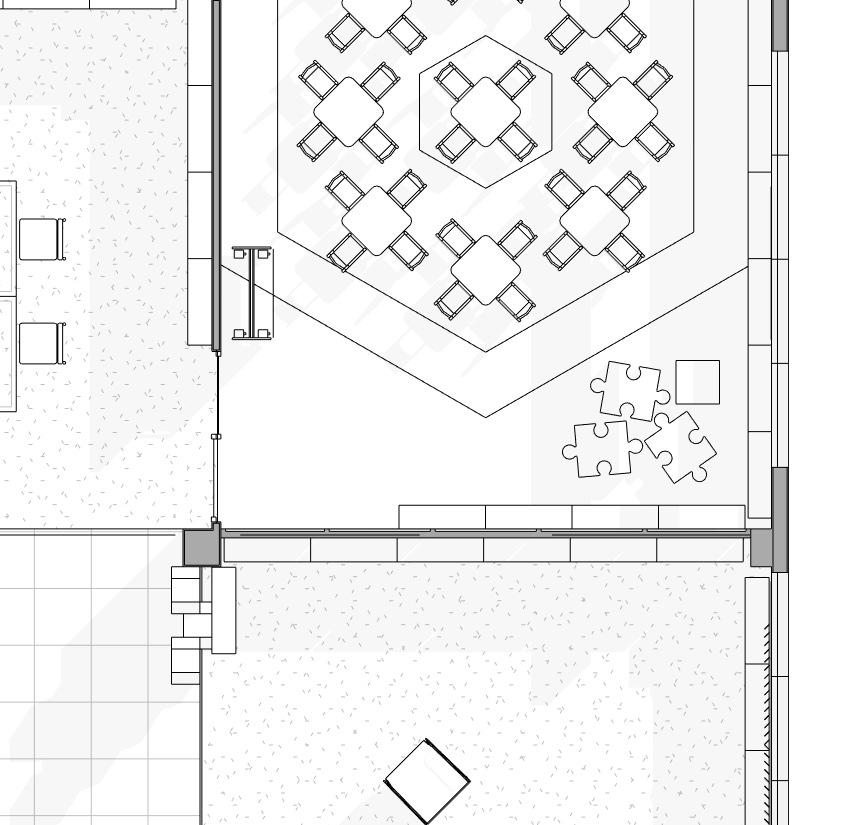

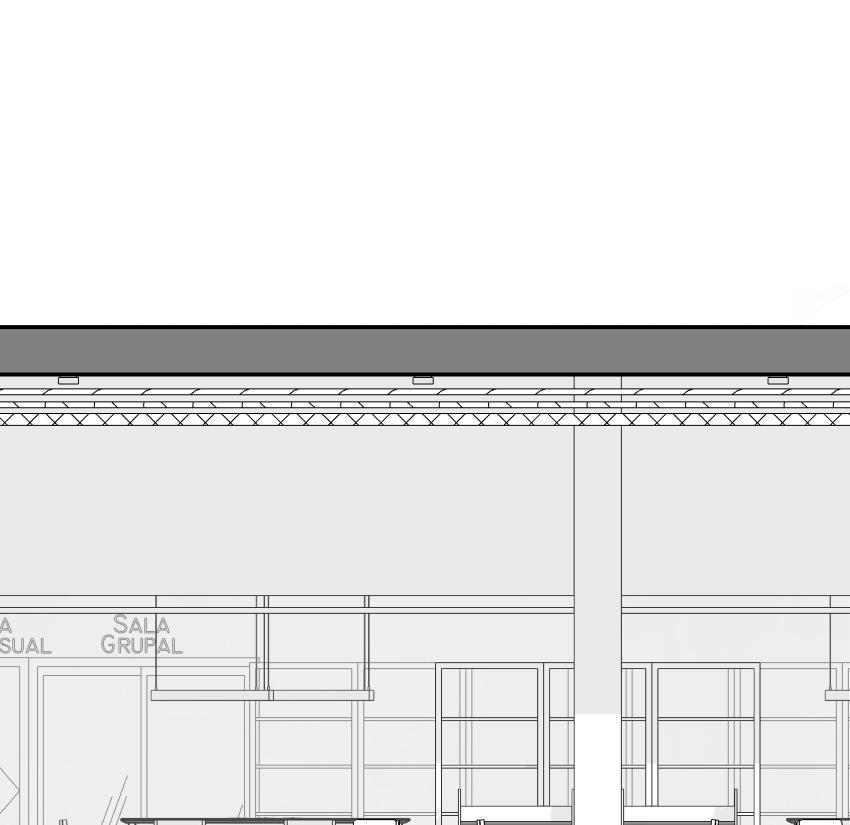

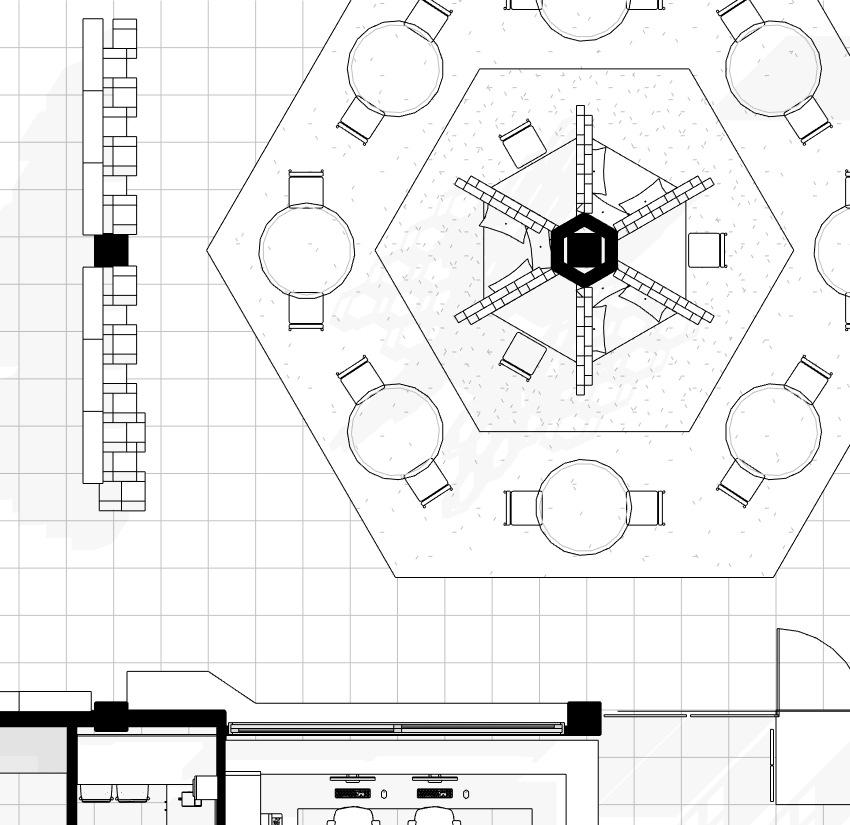

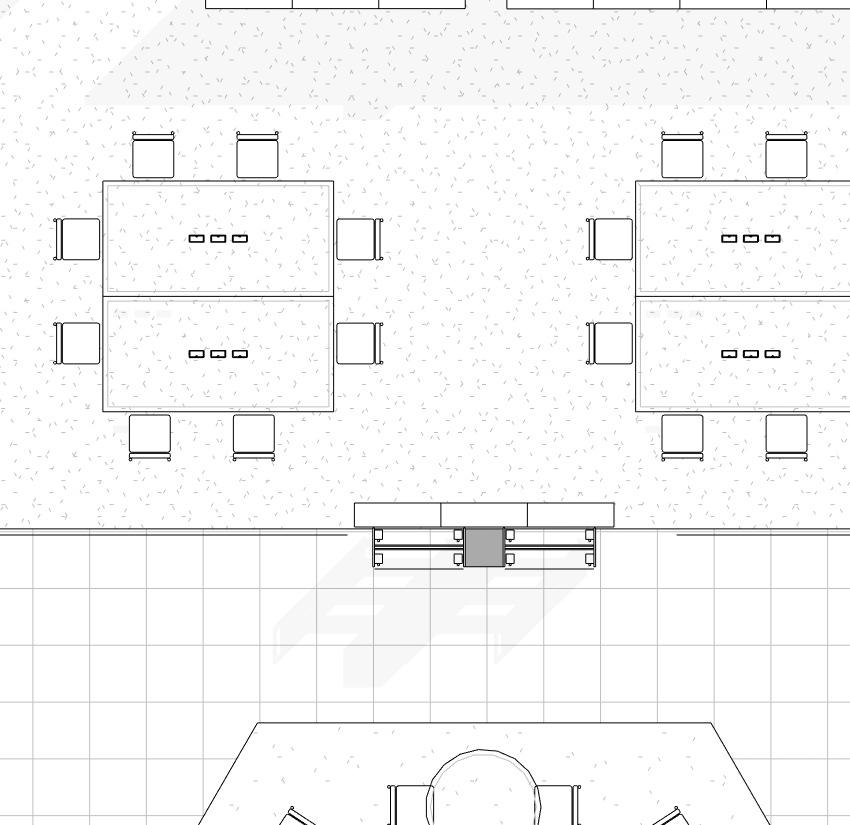

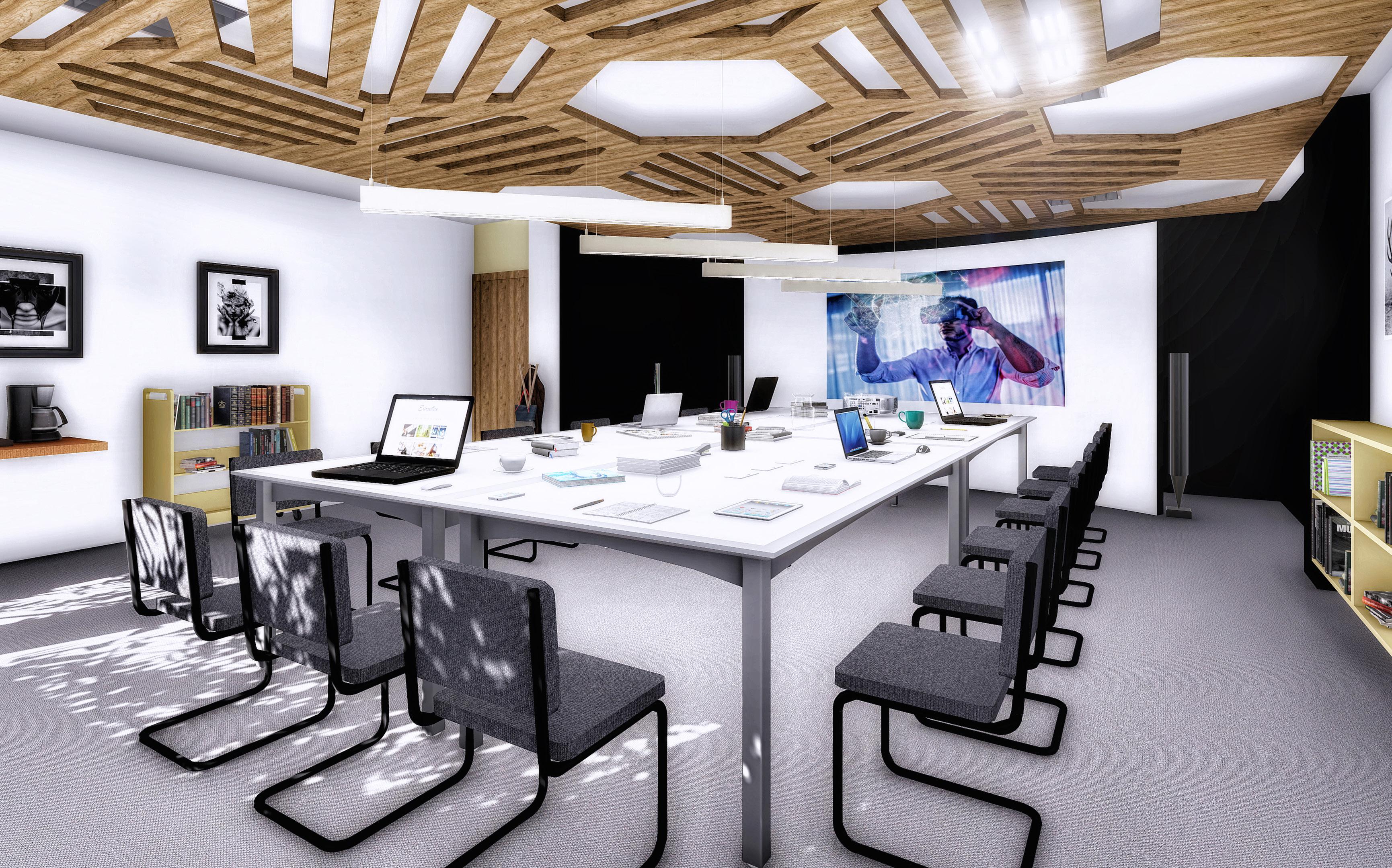

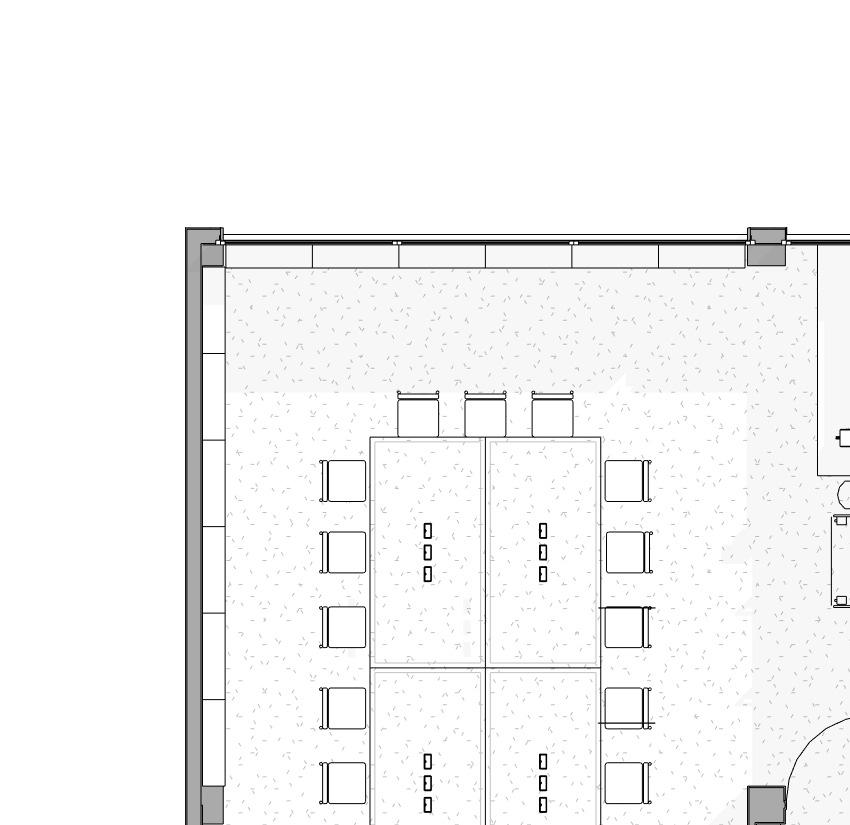

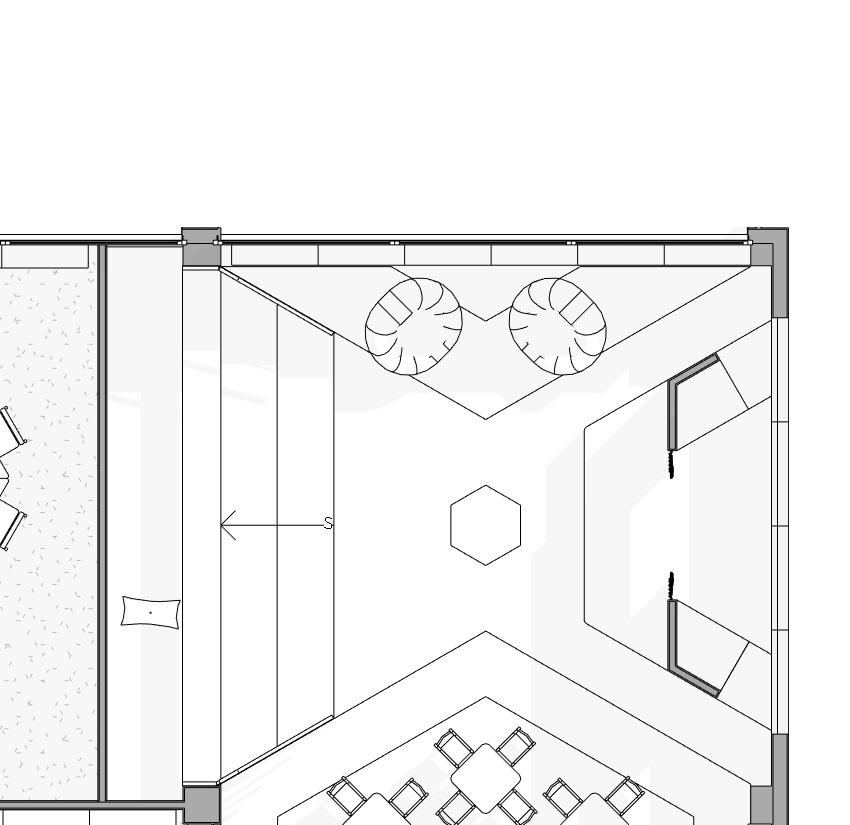

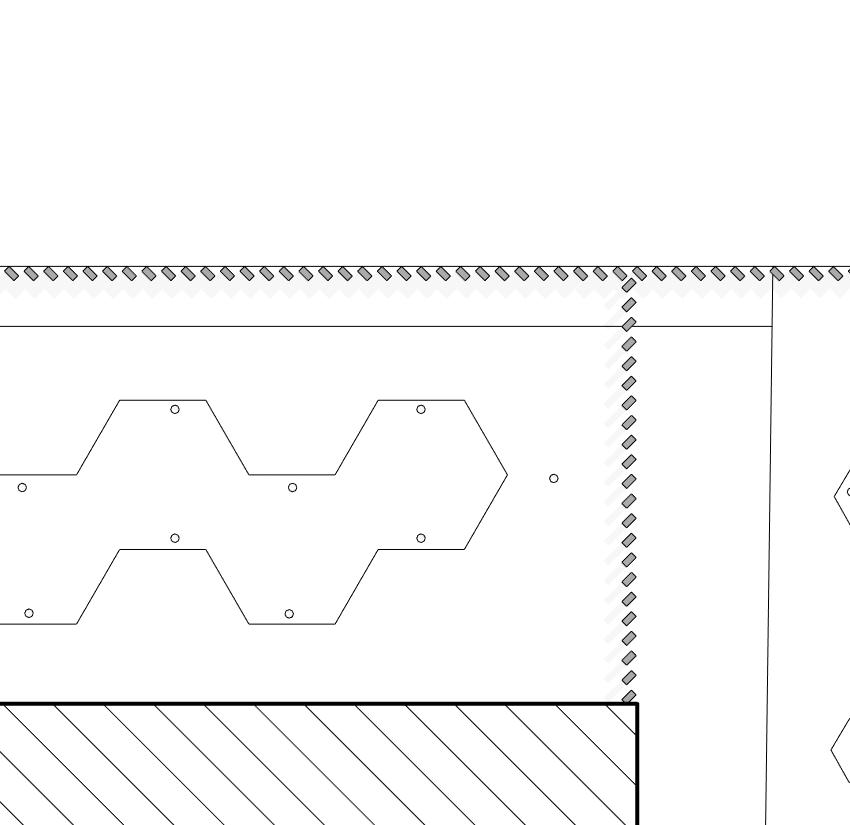

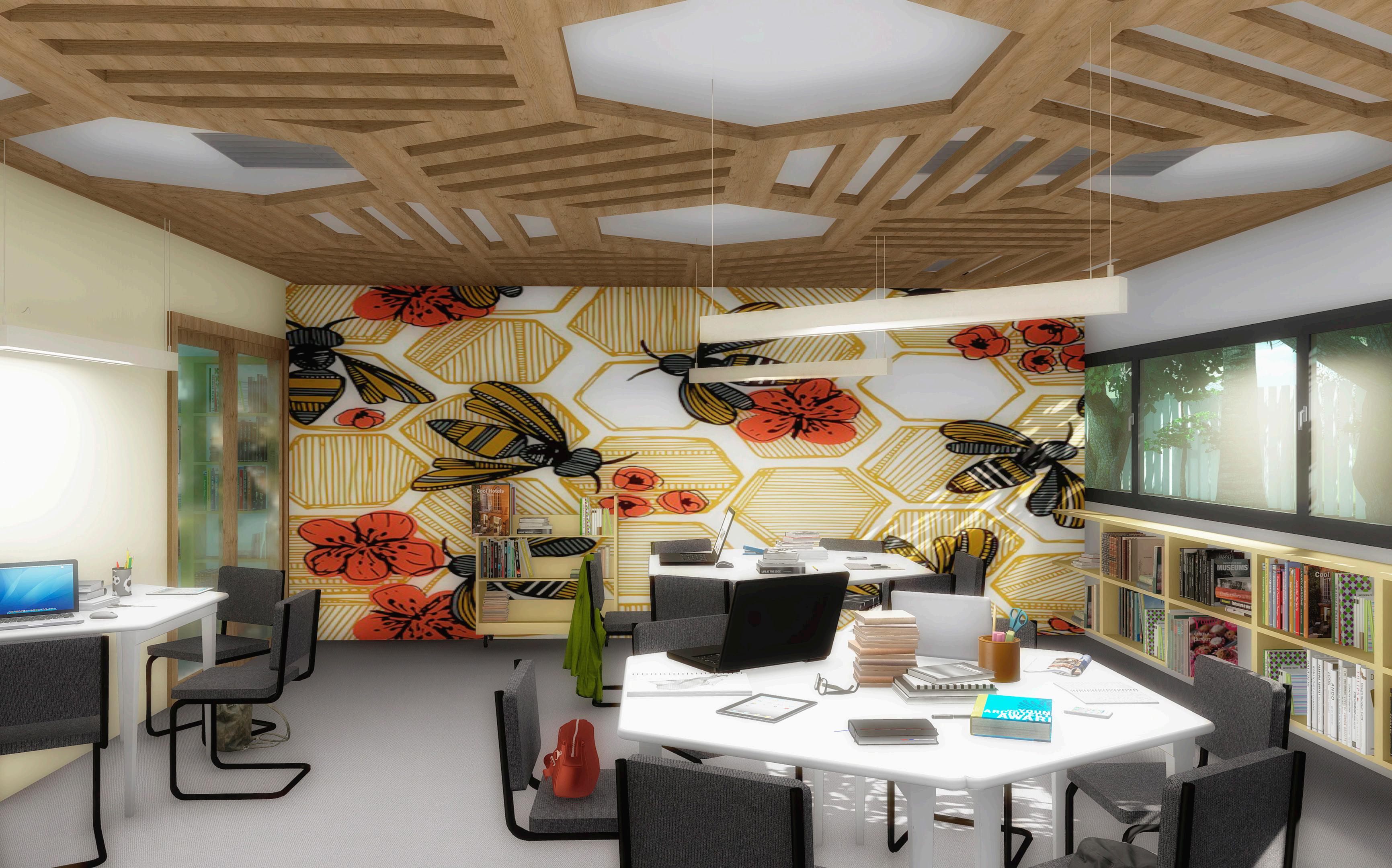

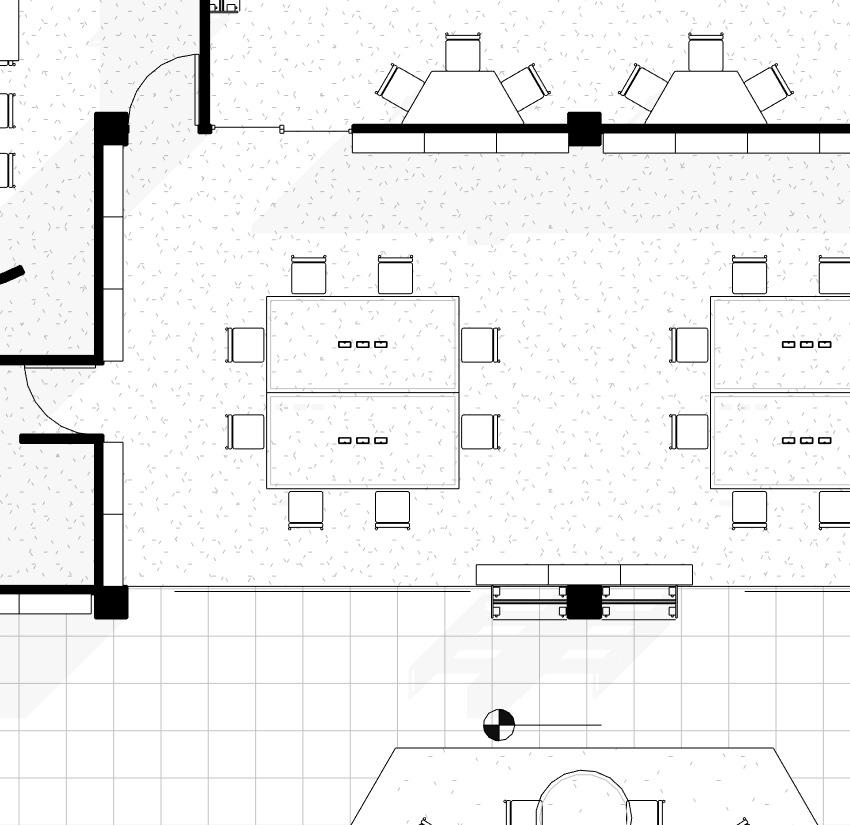

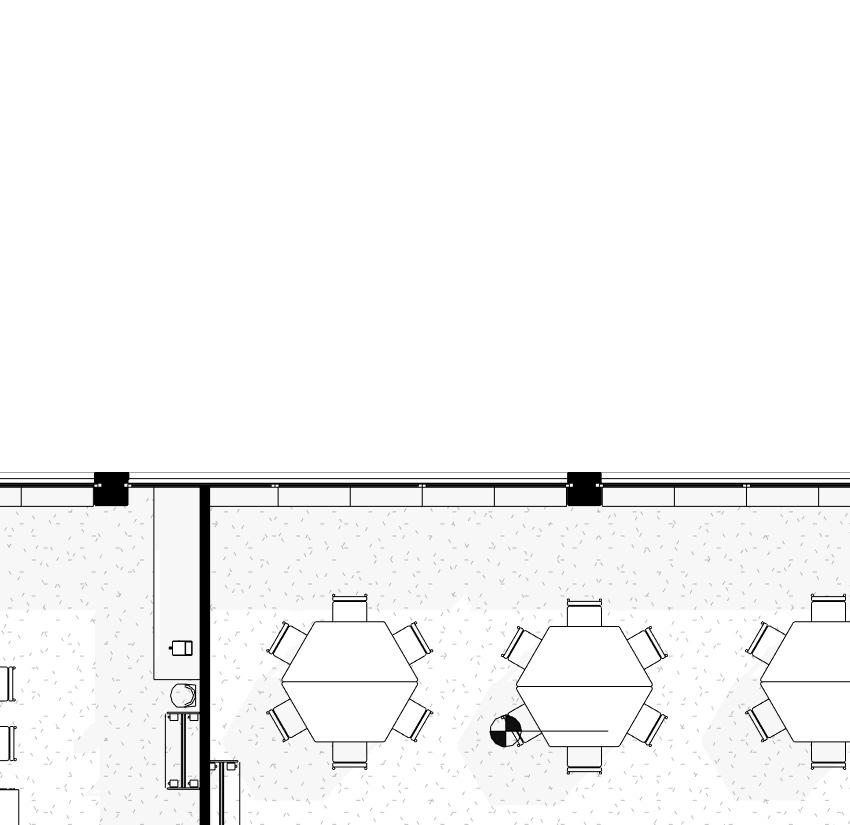

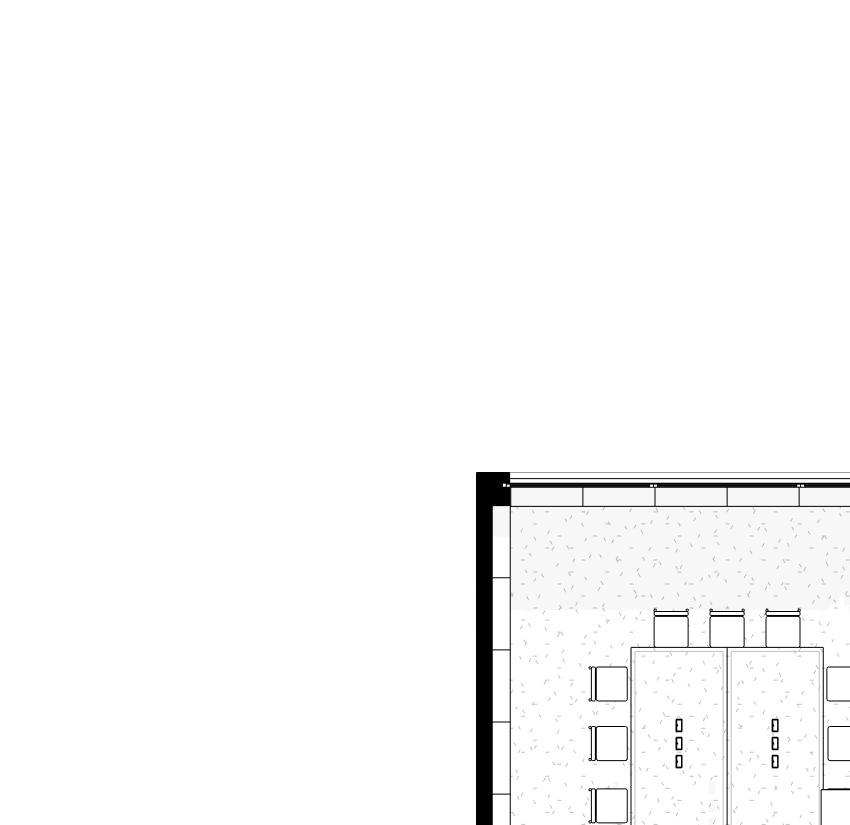

Área para grupos

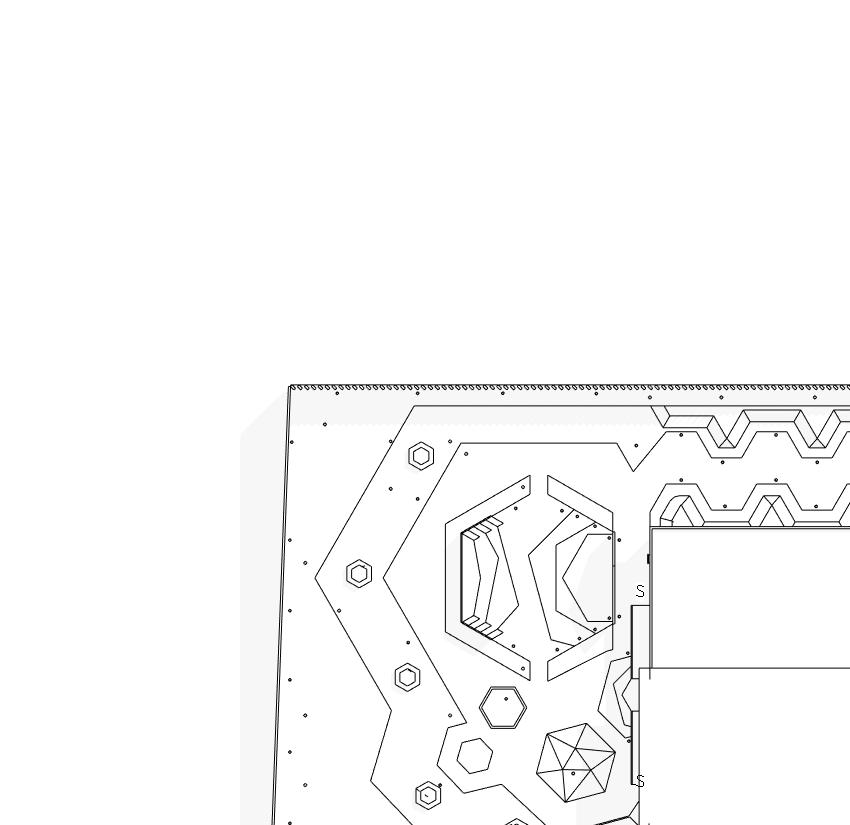

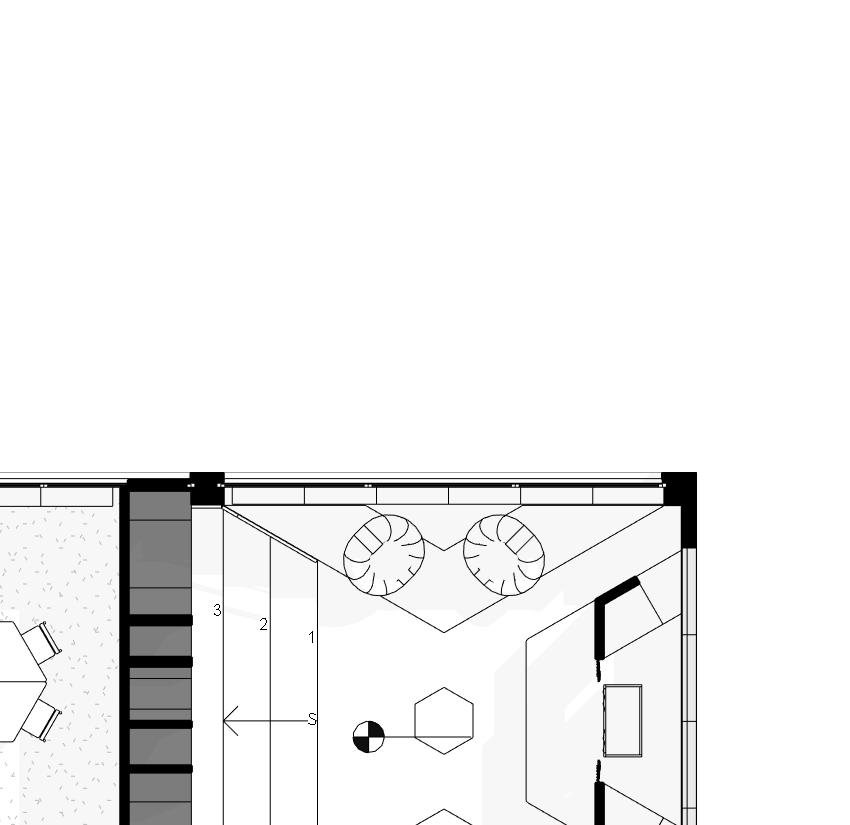

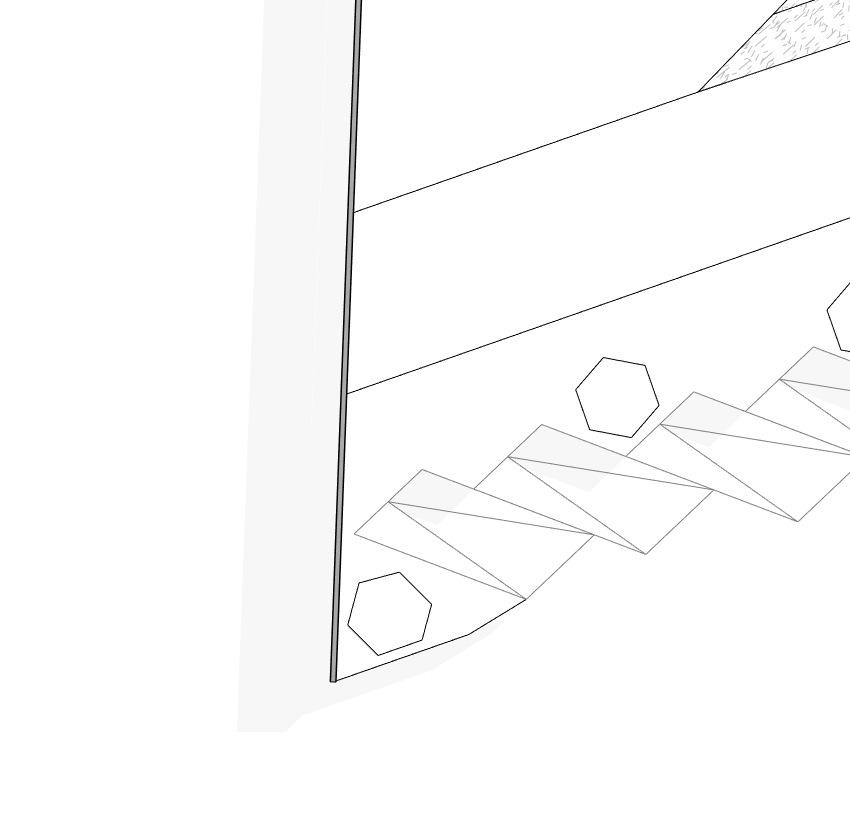

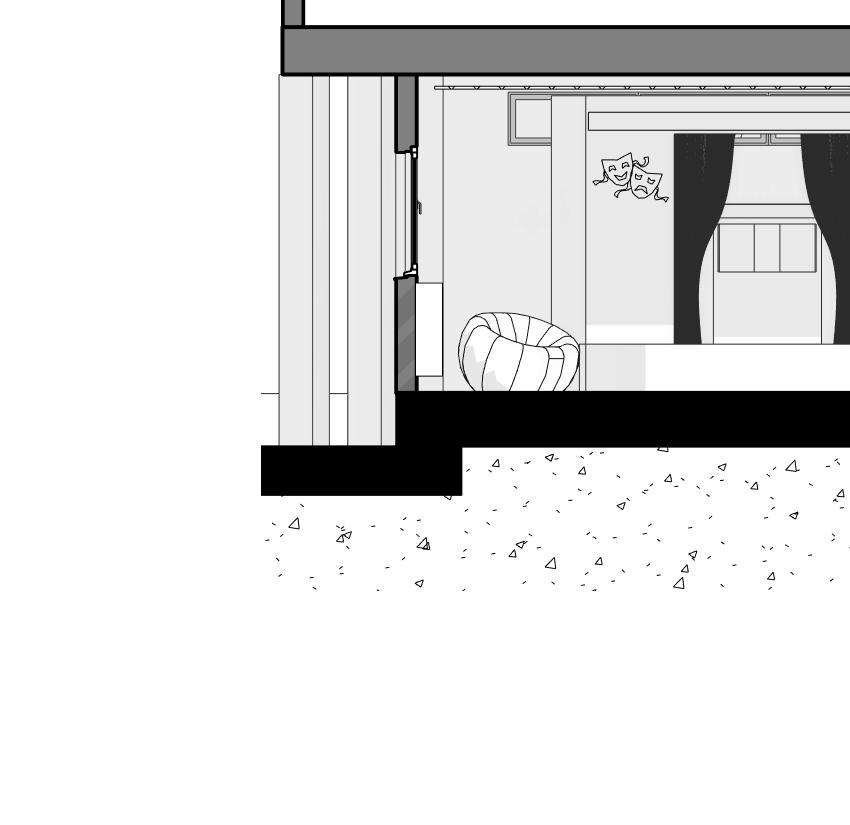

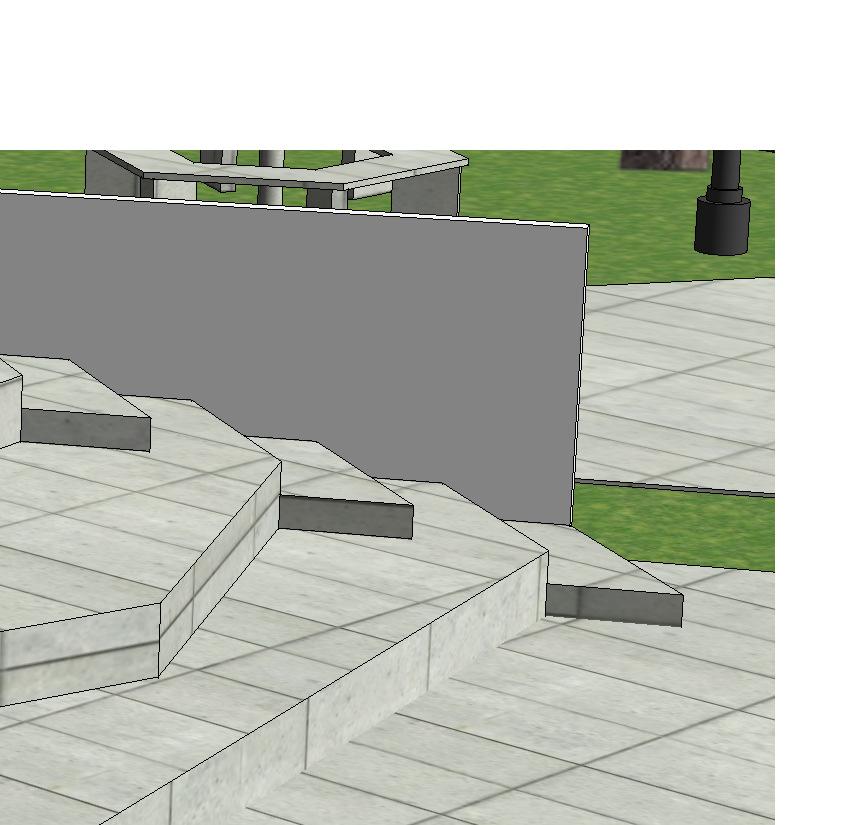

Gradas y escenario en área infantil

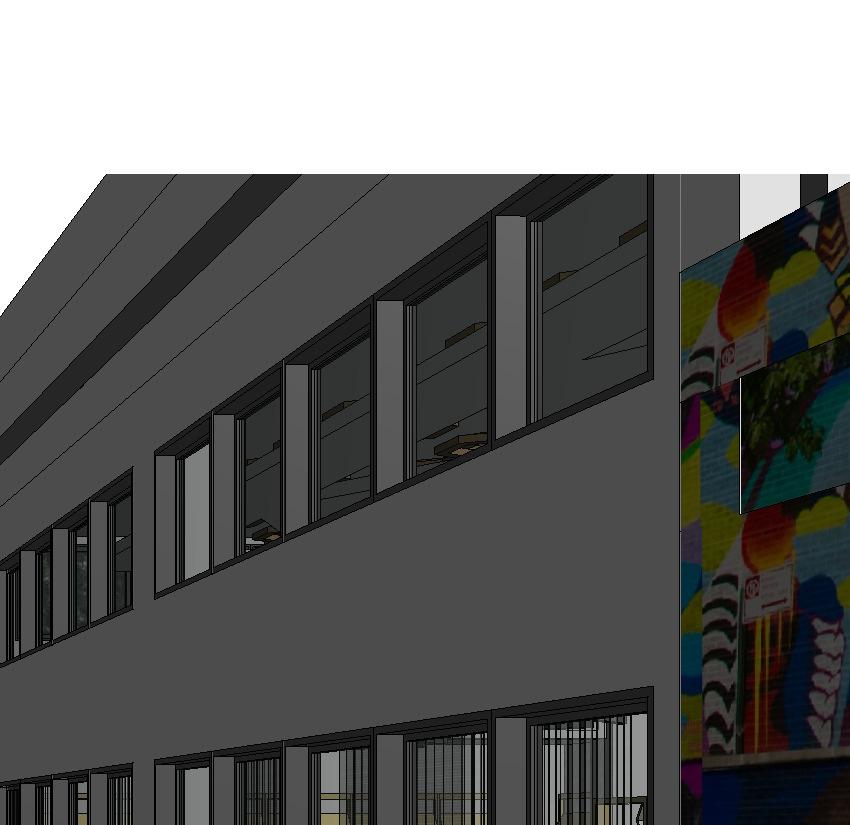

Mural sobre la lectura, educación y cultura

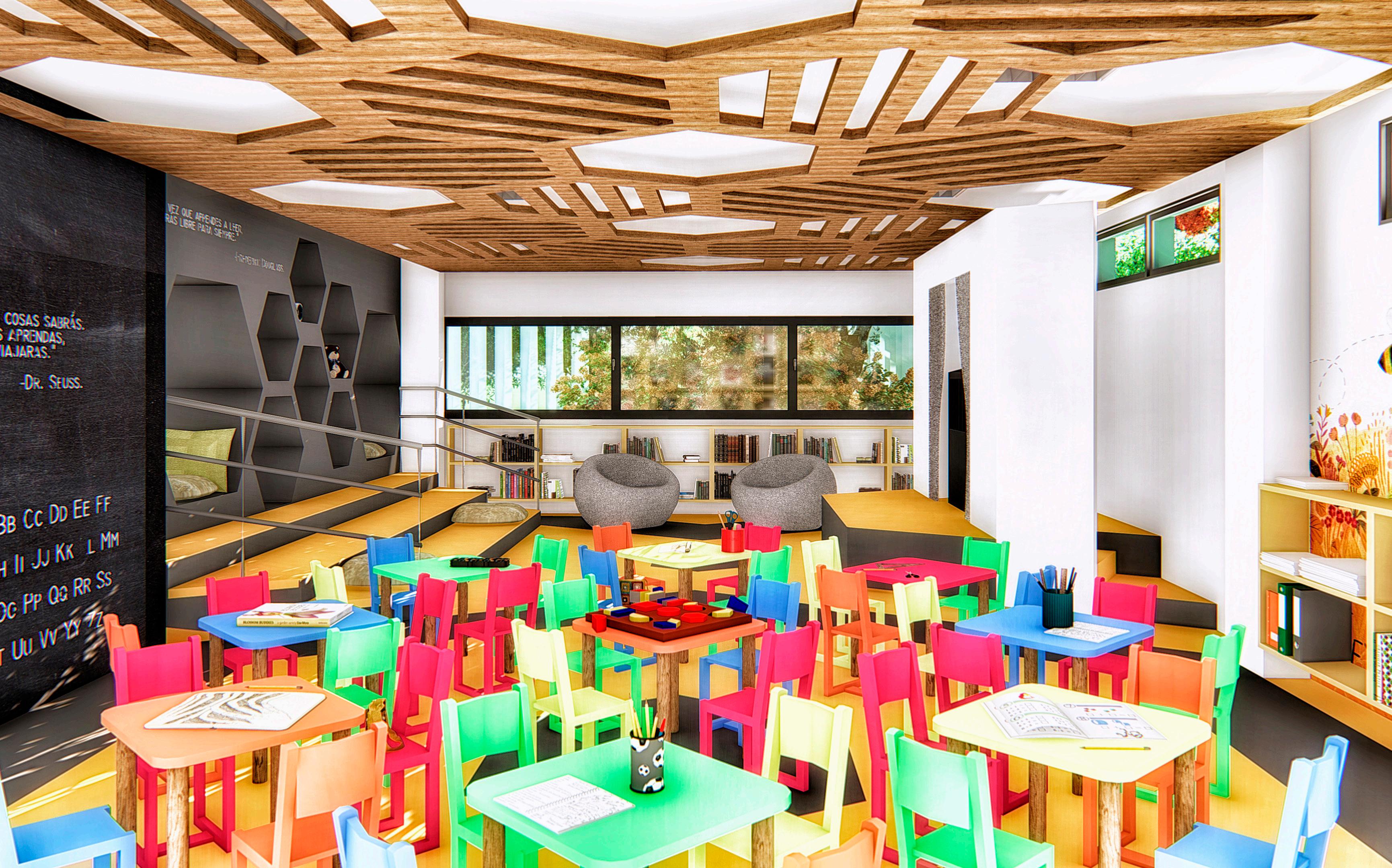

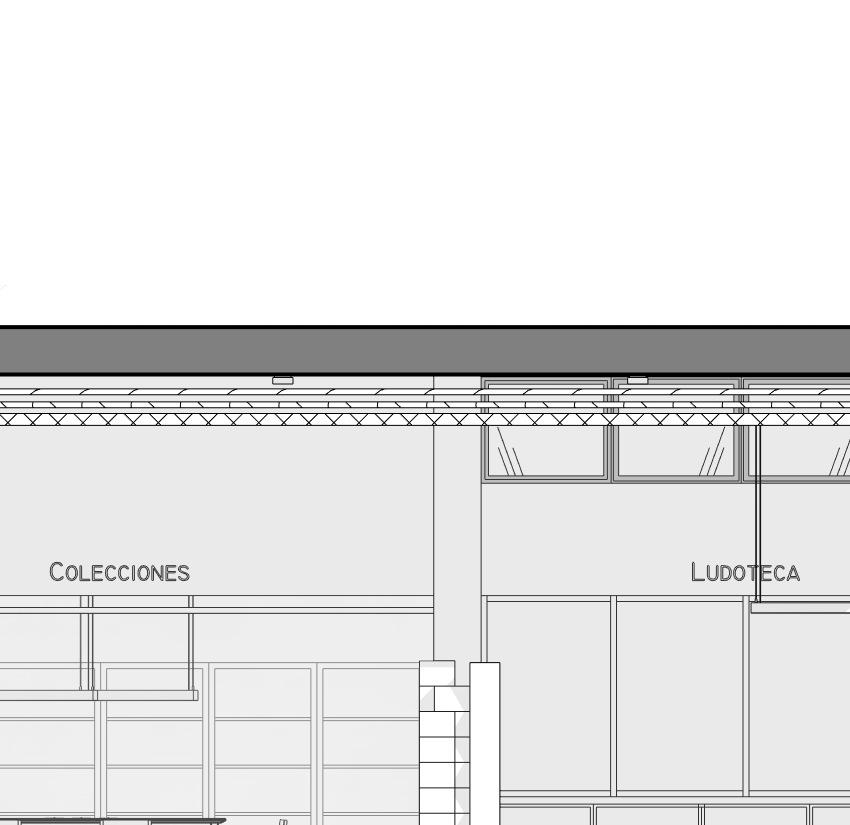

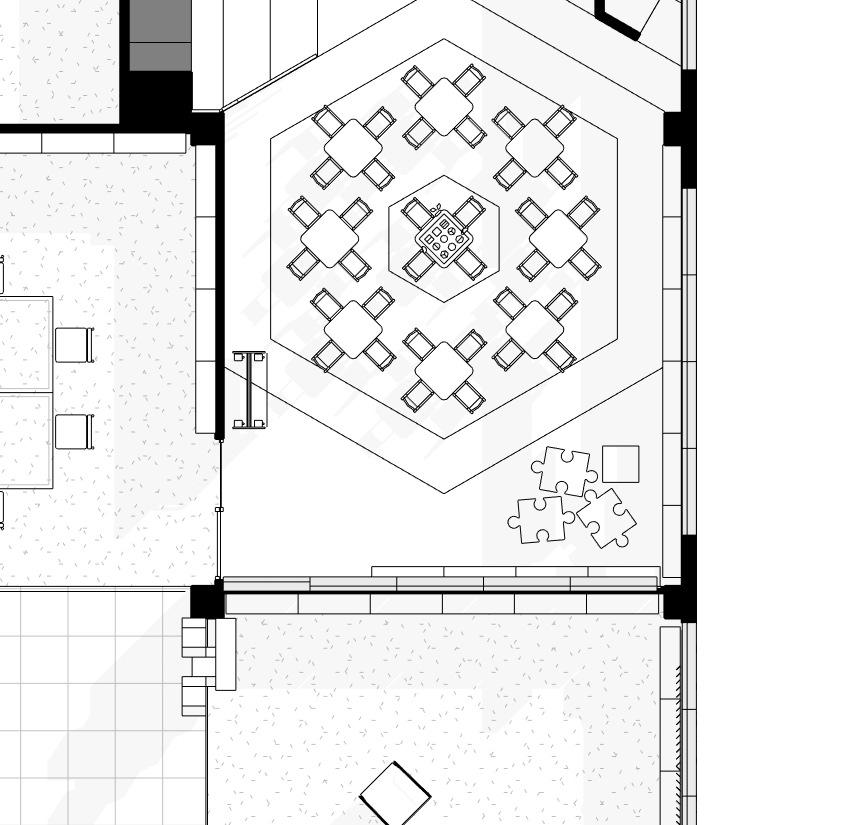

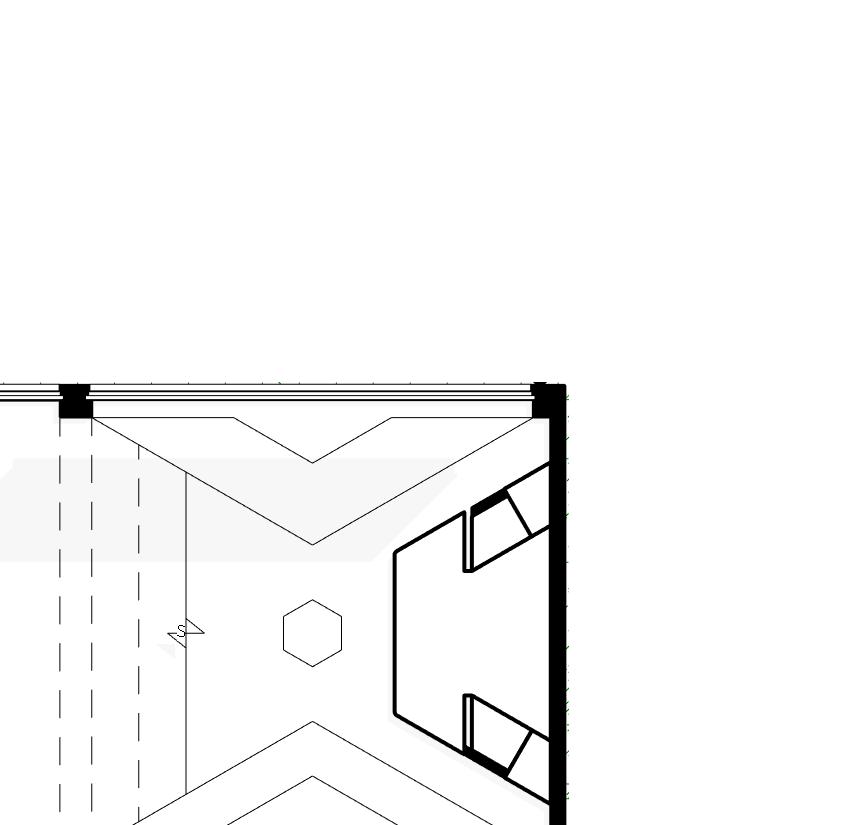

Ludoteca

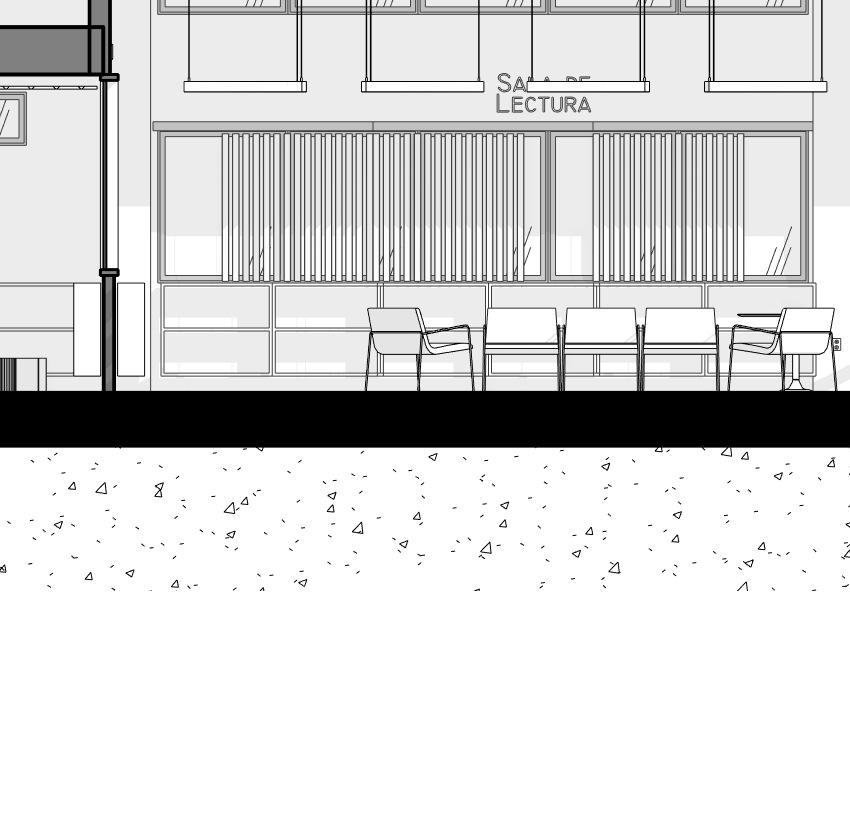

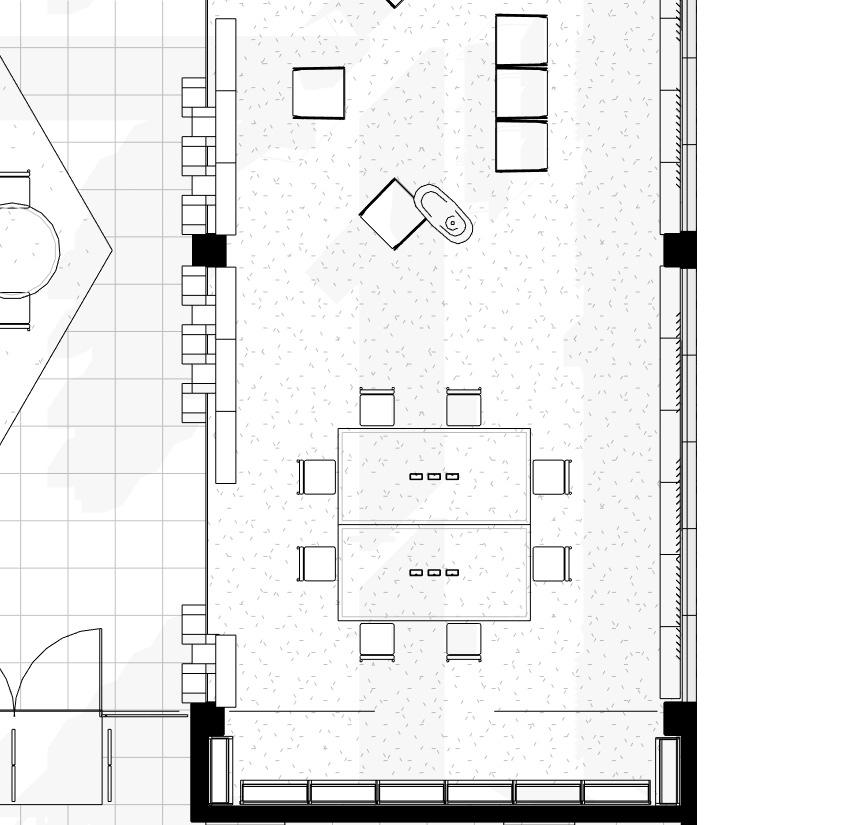

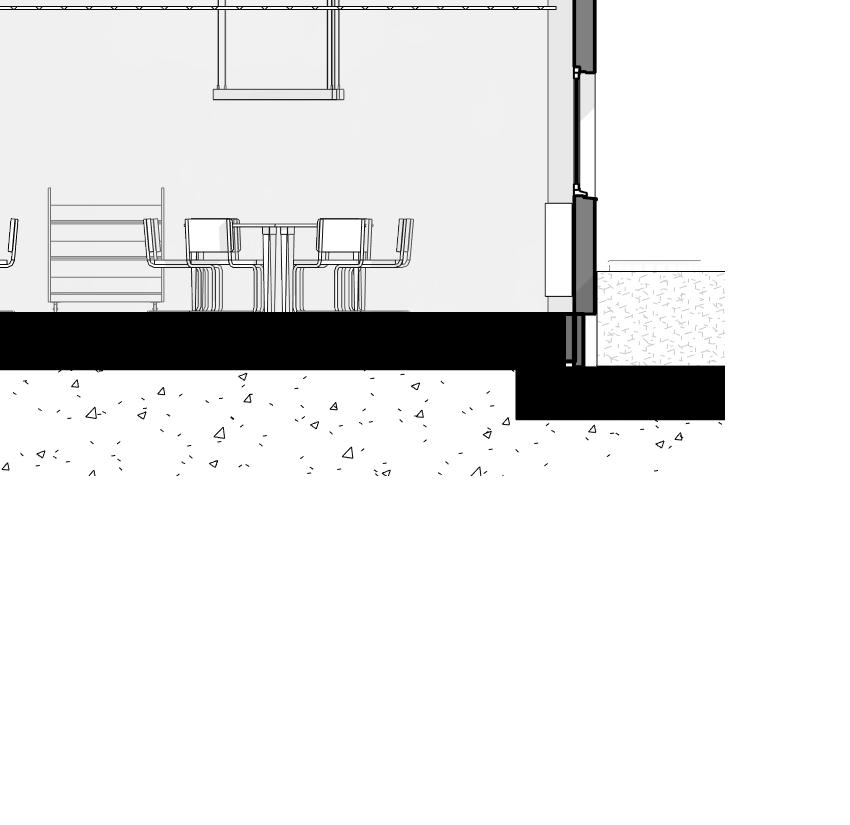

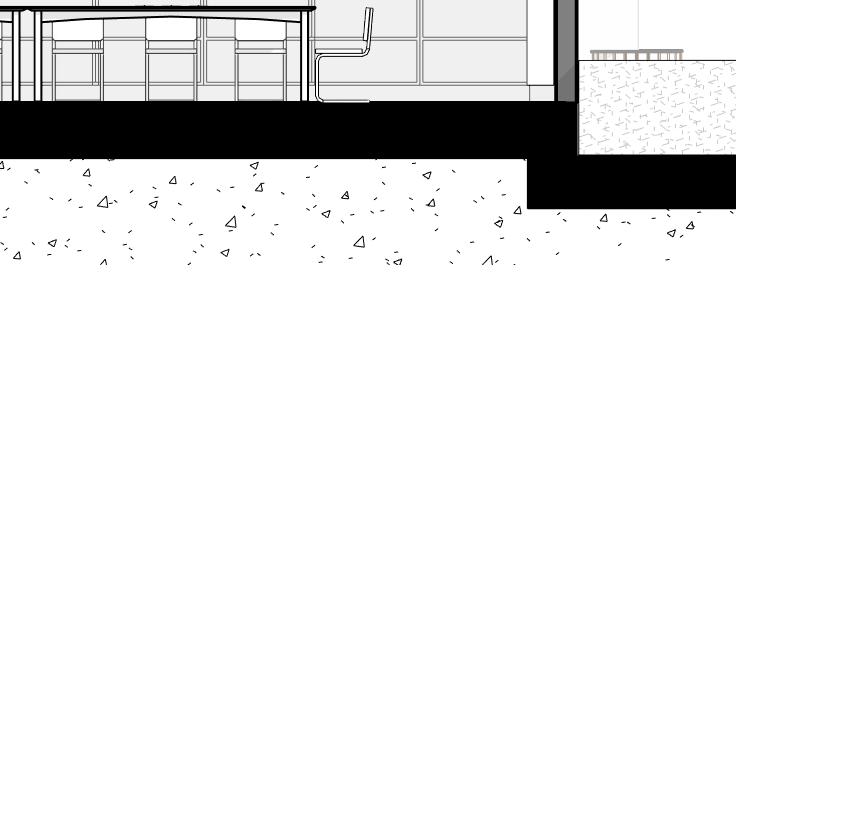

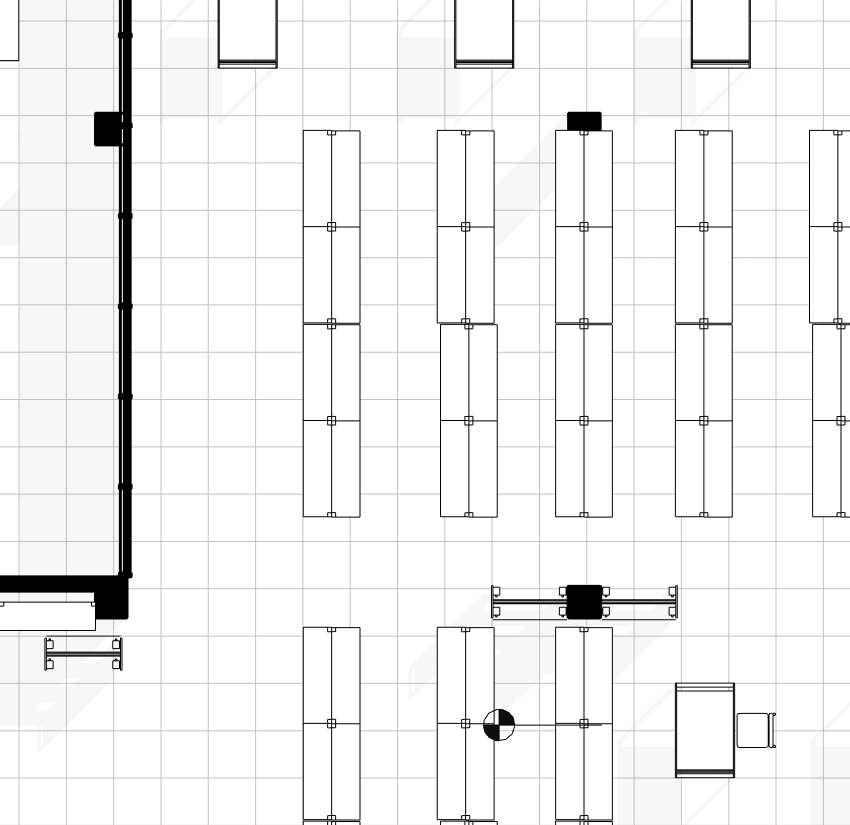

Área de lectura

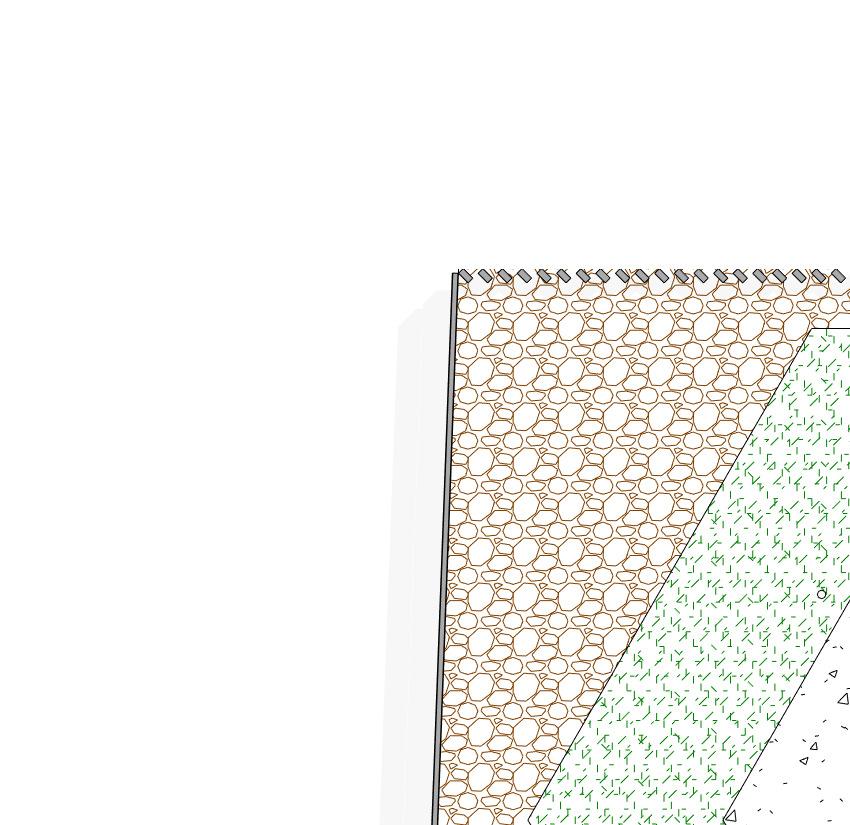

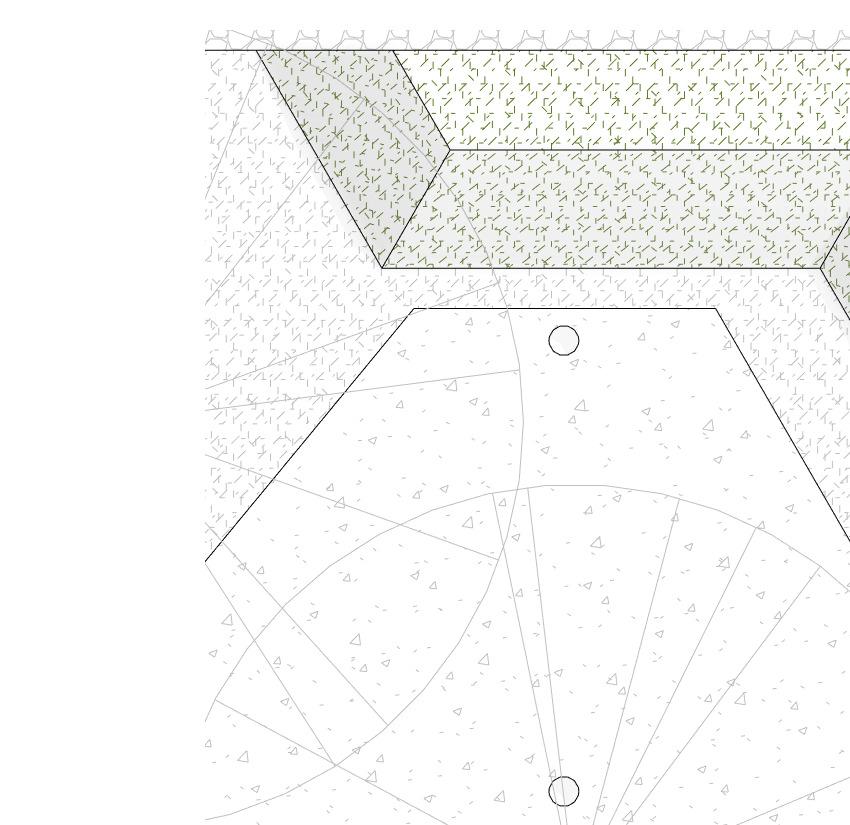

Talud

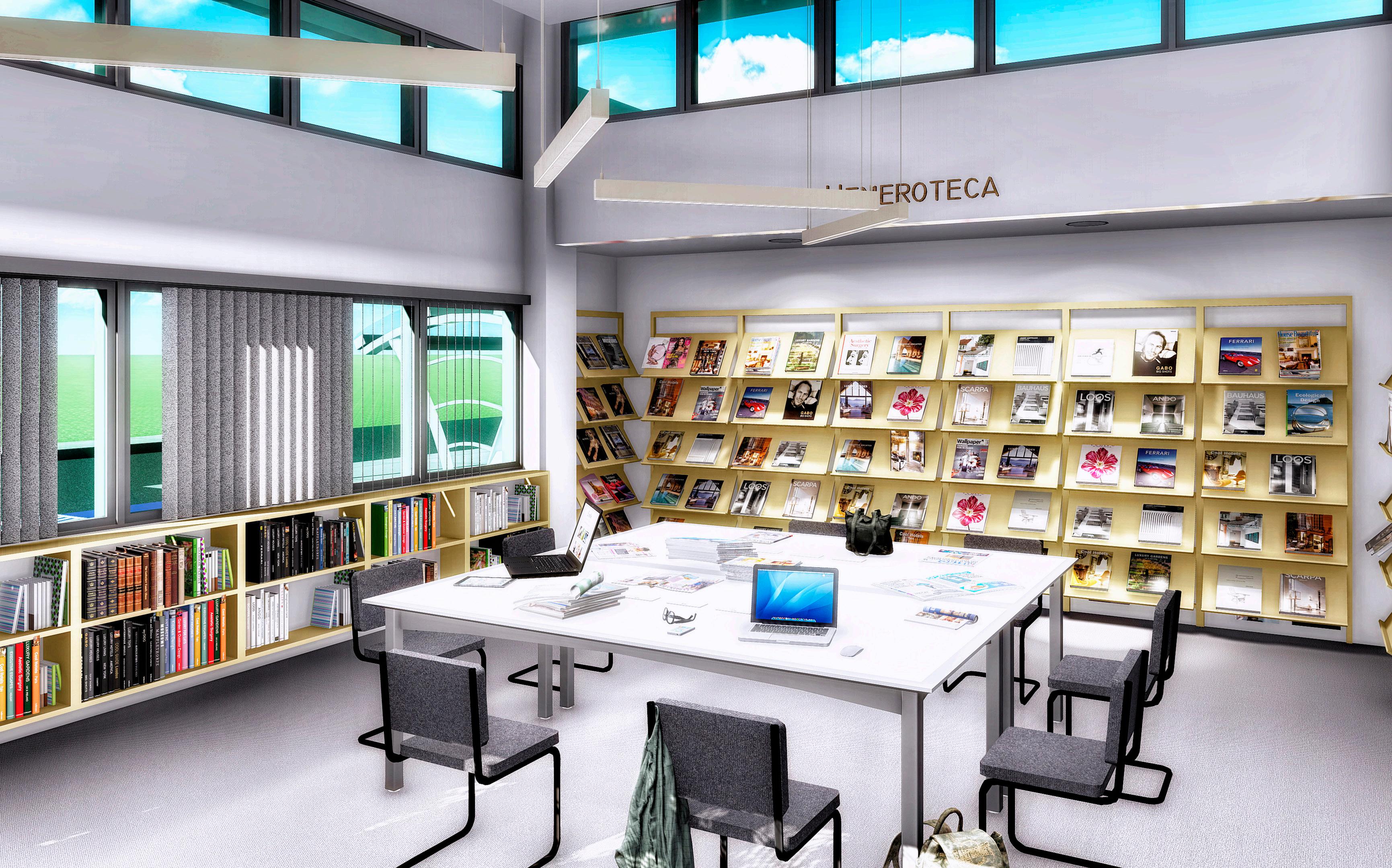

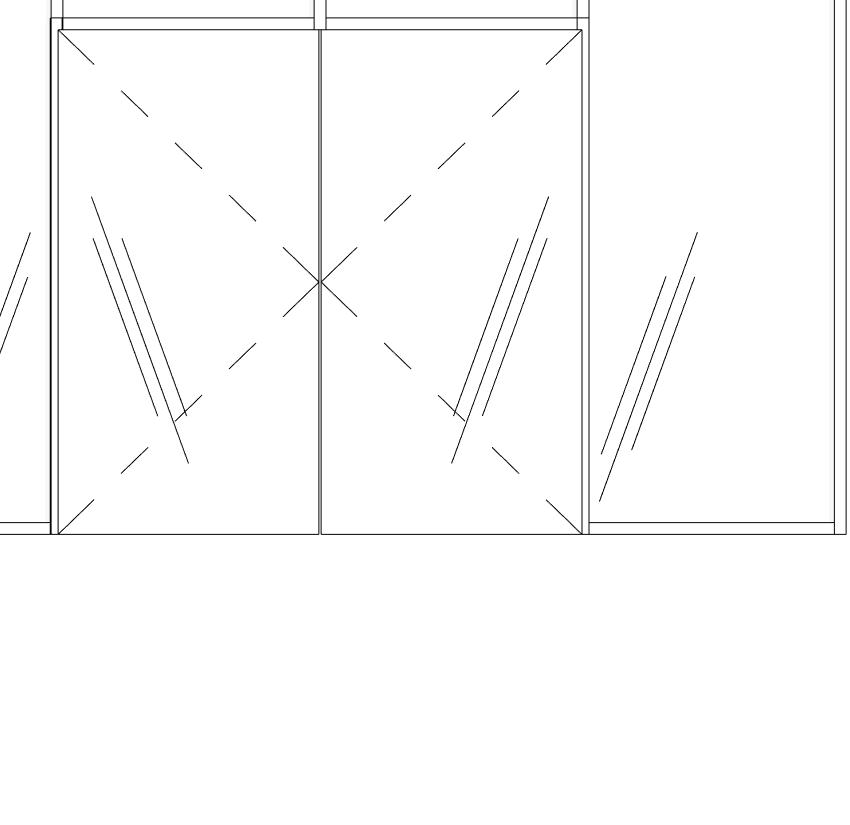

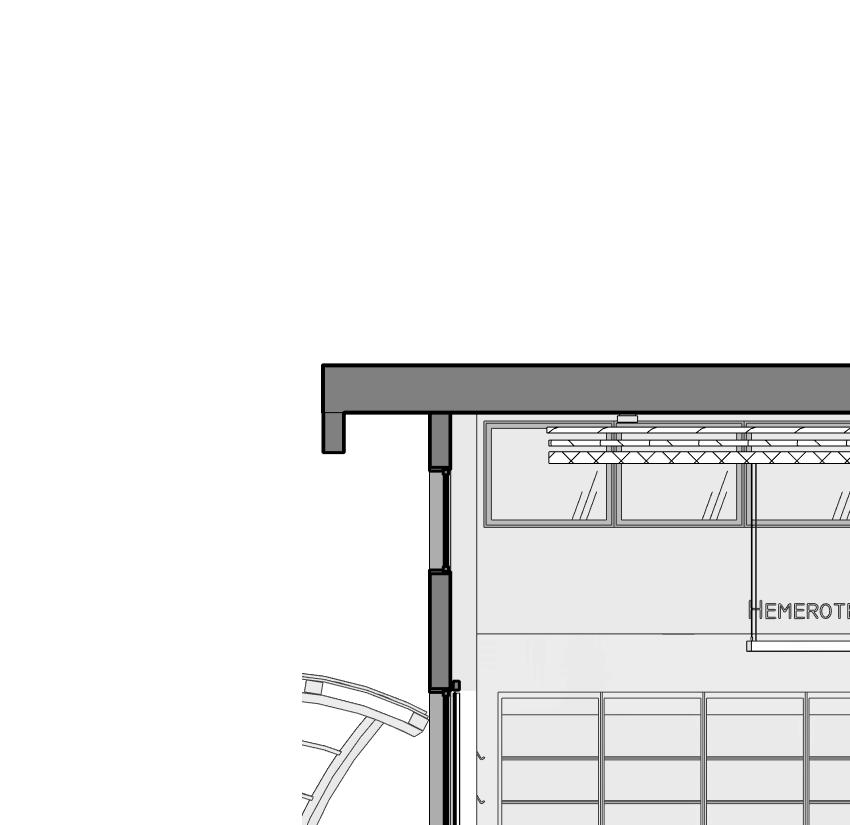

Hemeroteca

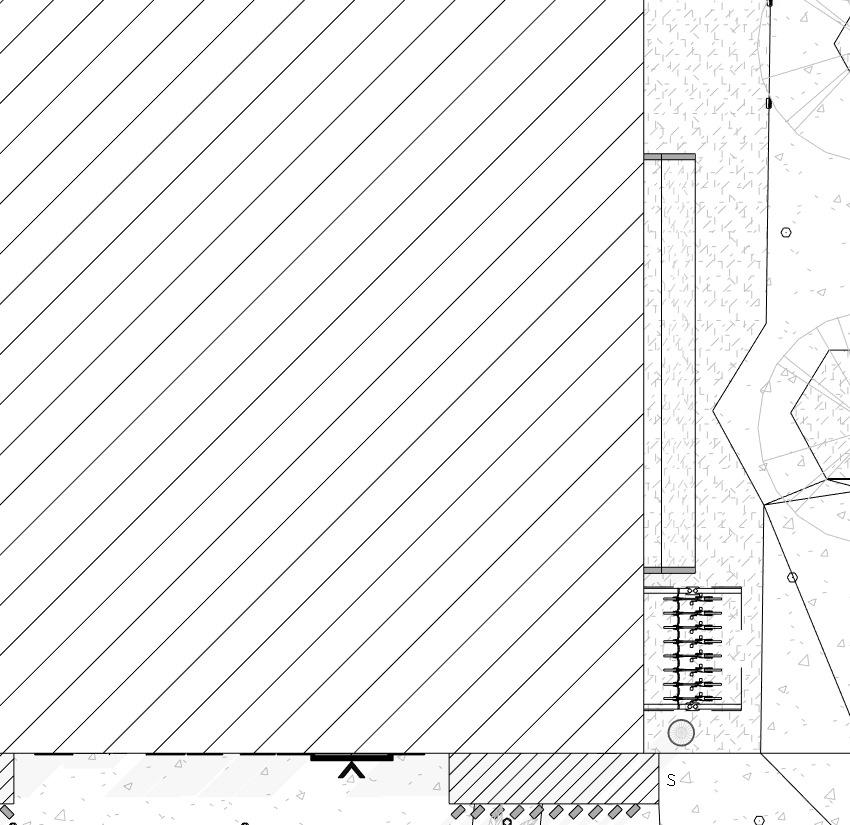

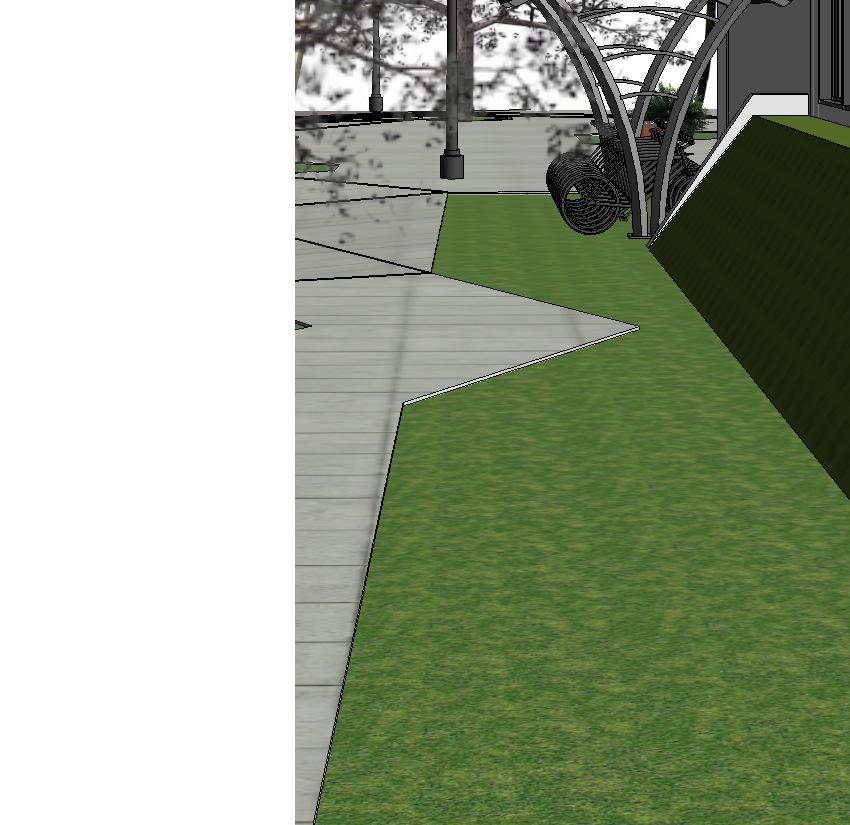

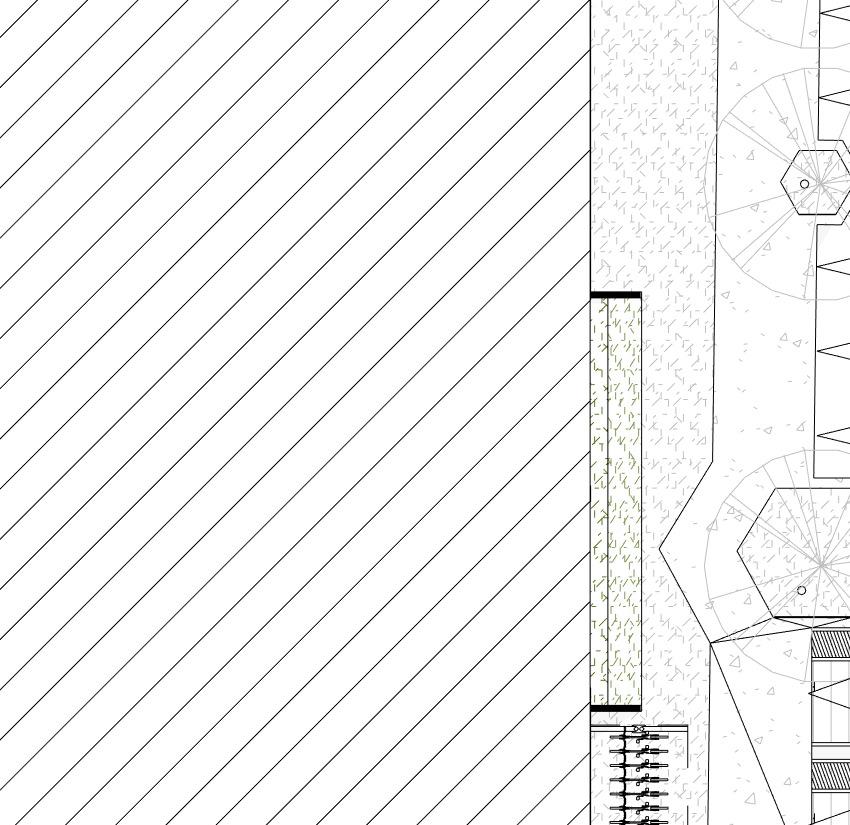

Área para bicletas

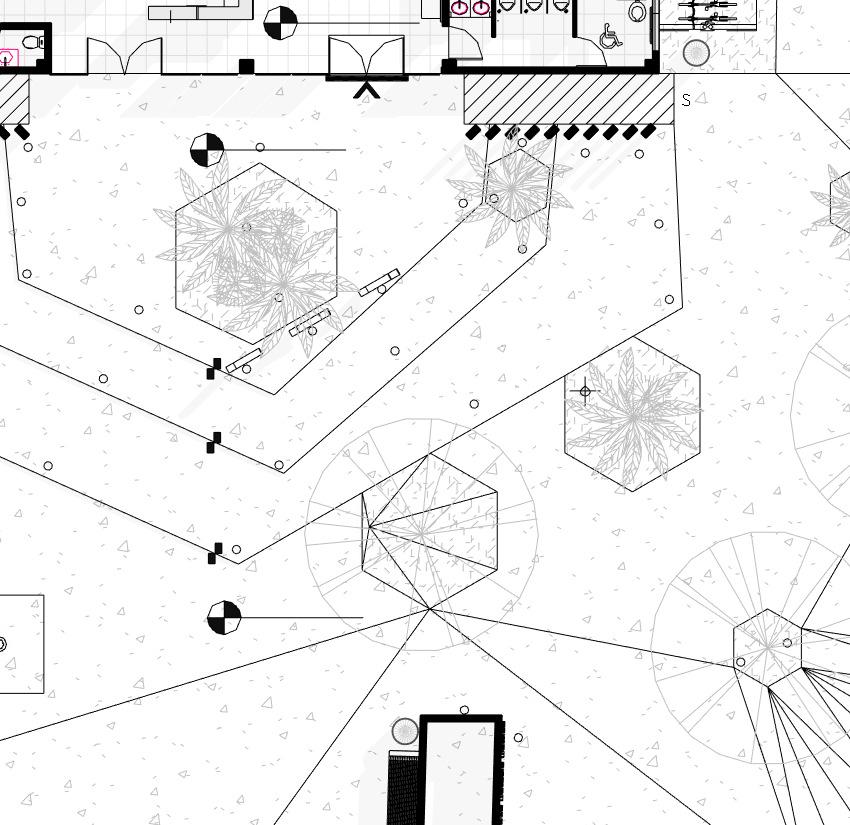

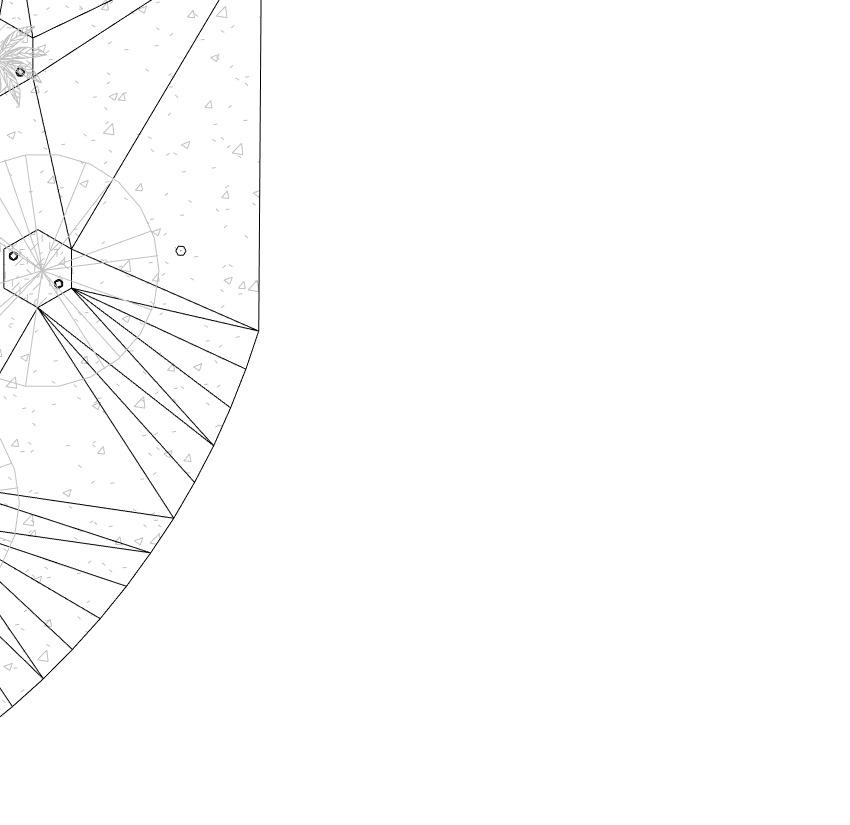

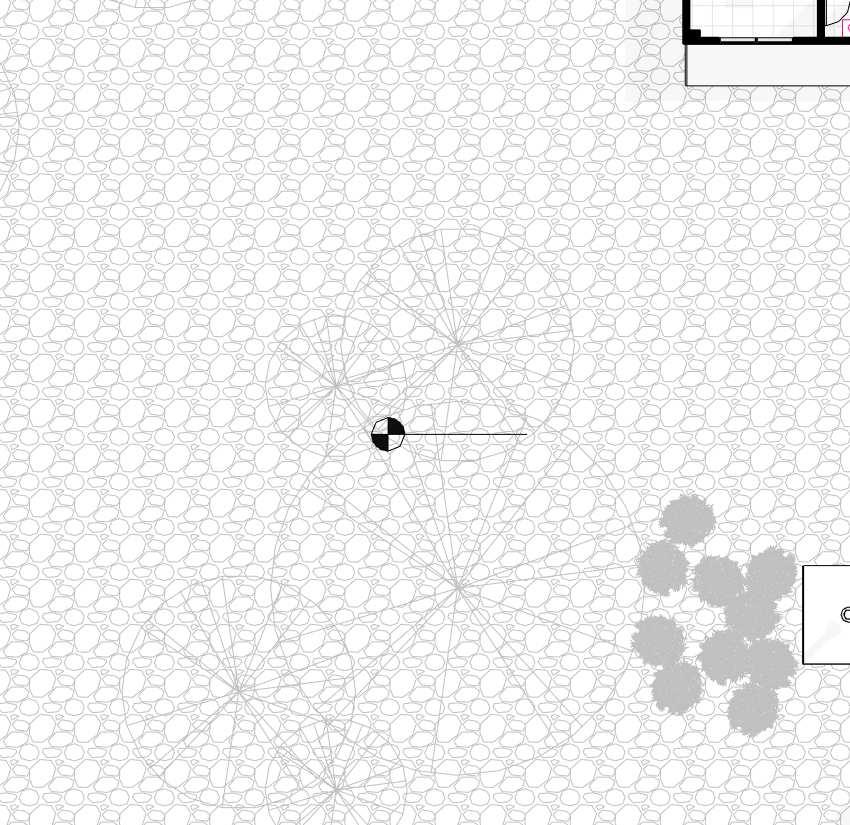

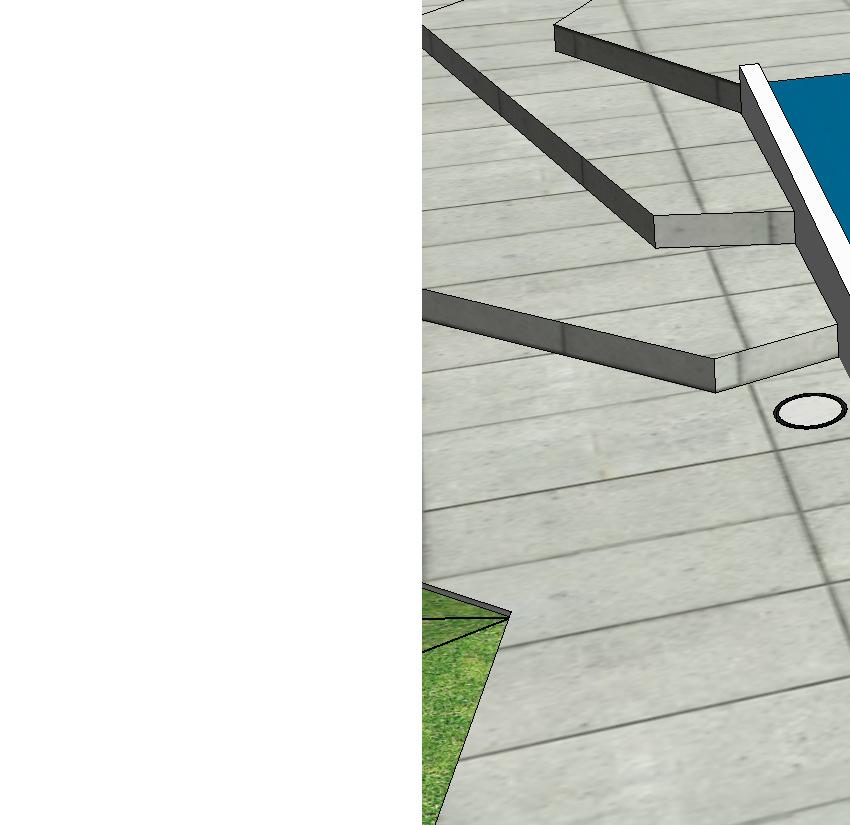

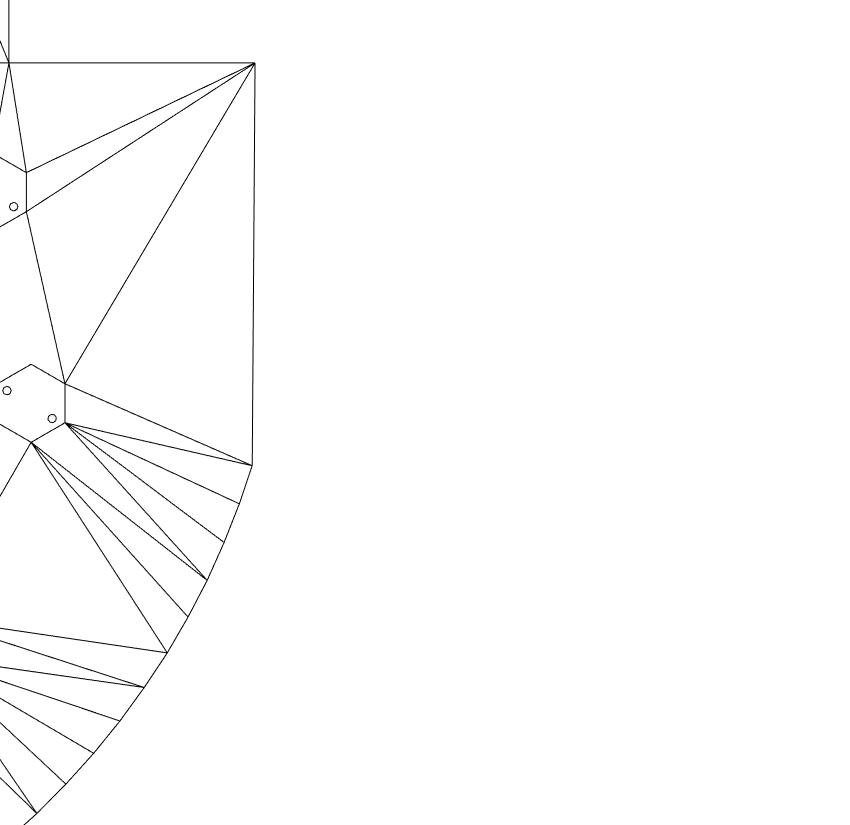

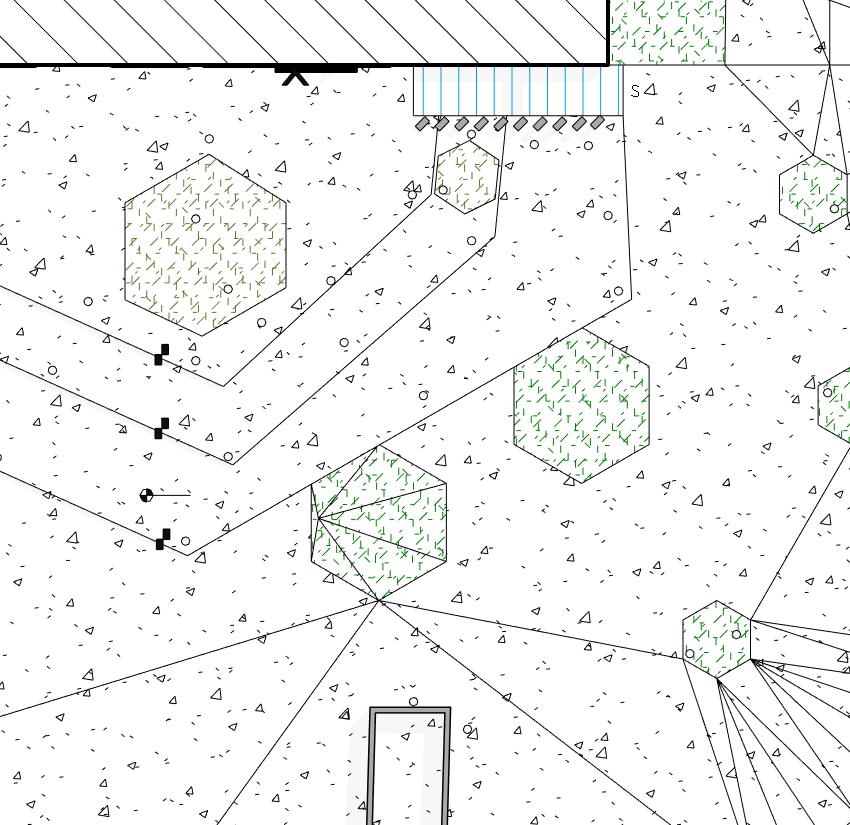

Explanada abierta para facilitar visibilidad y acceso

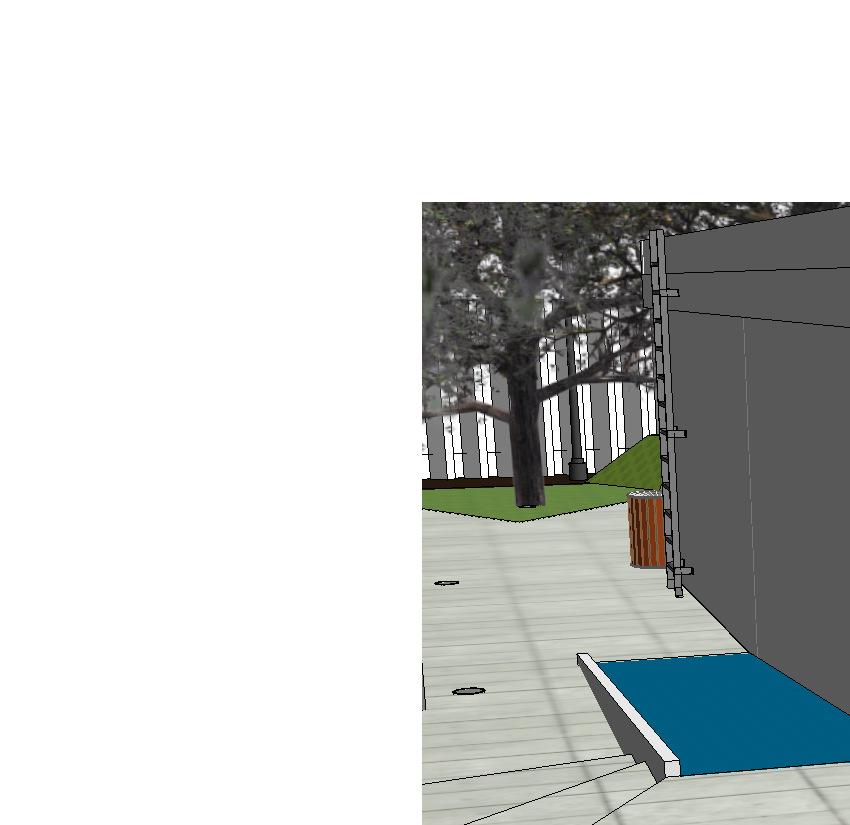

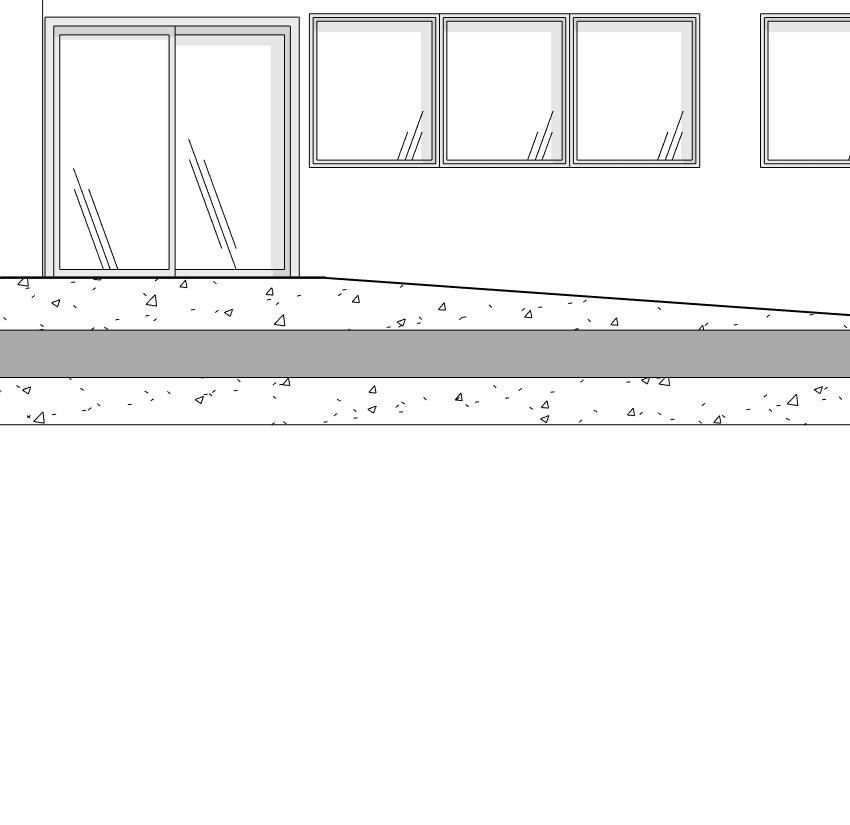

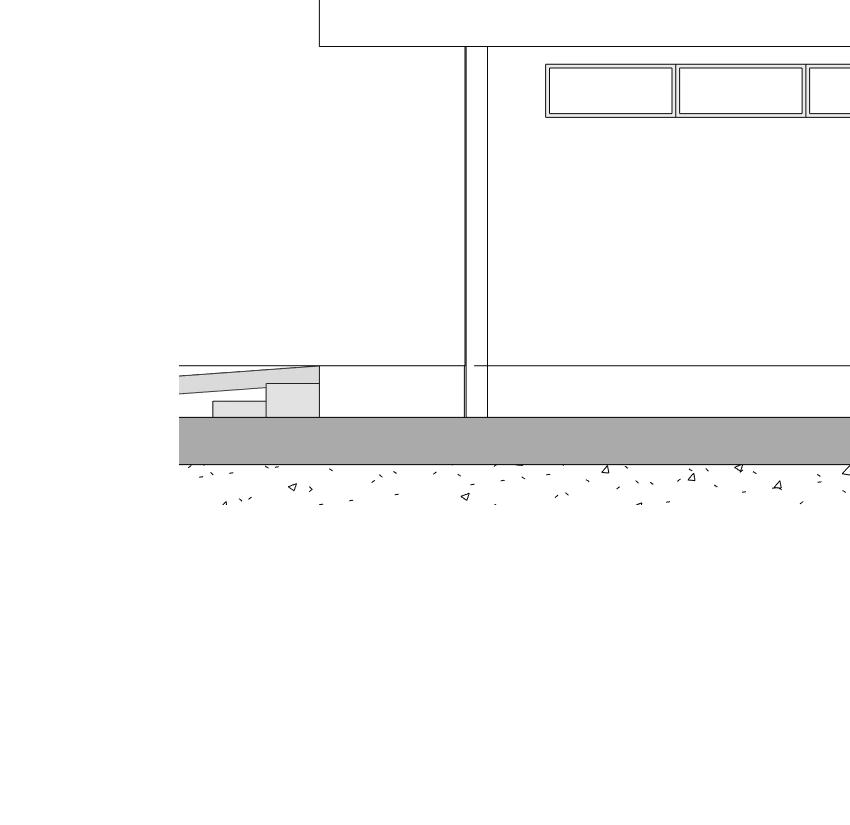

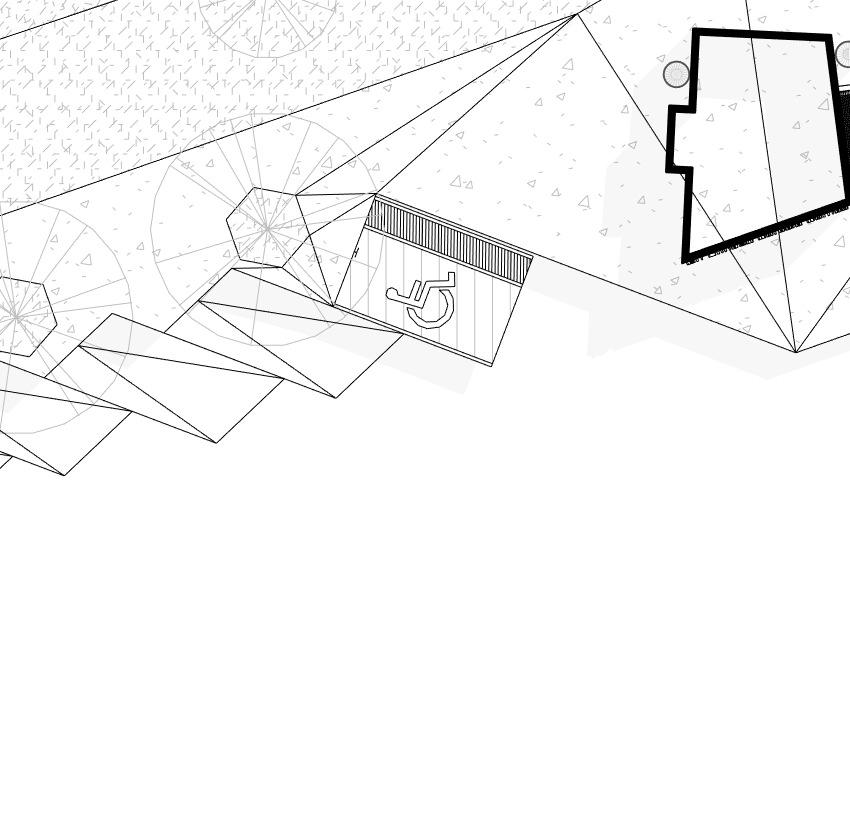

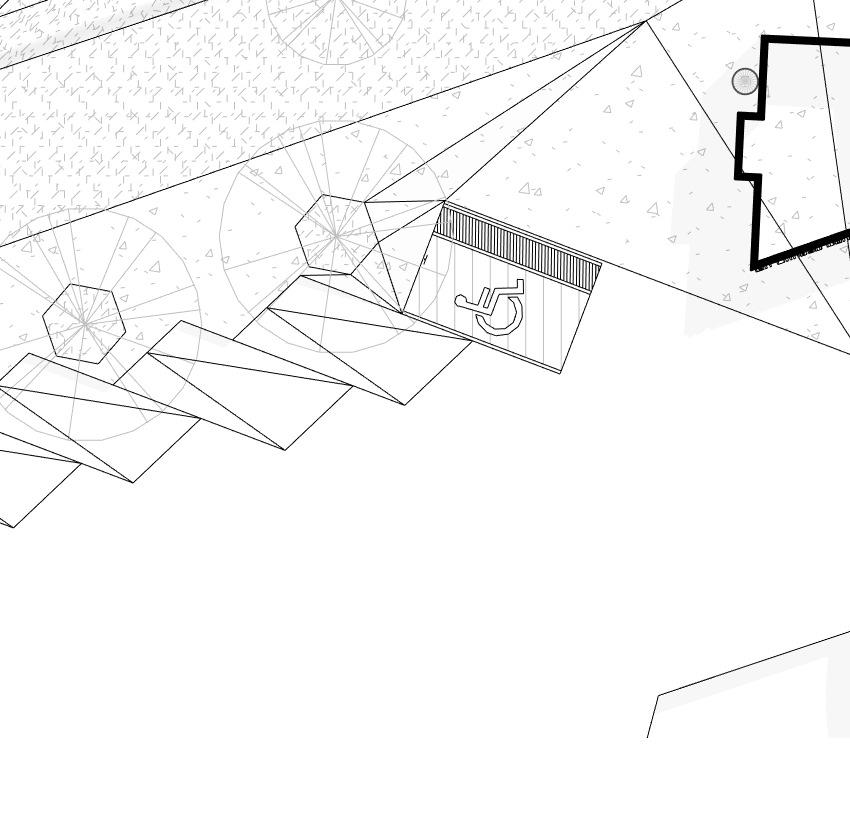

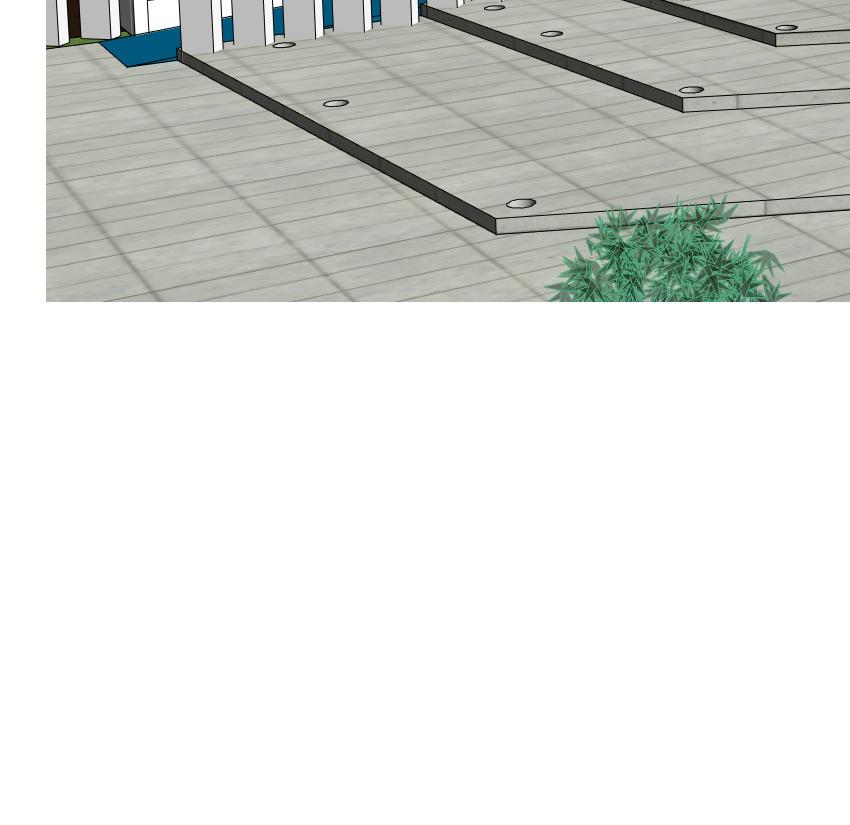

Rampas de acceso para personas con discapacidad

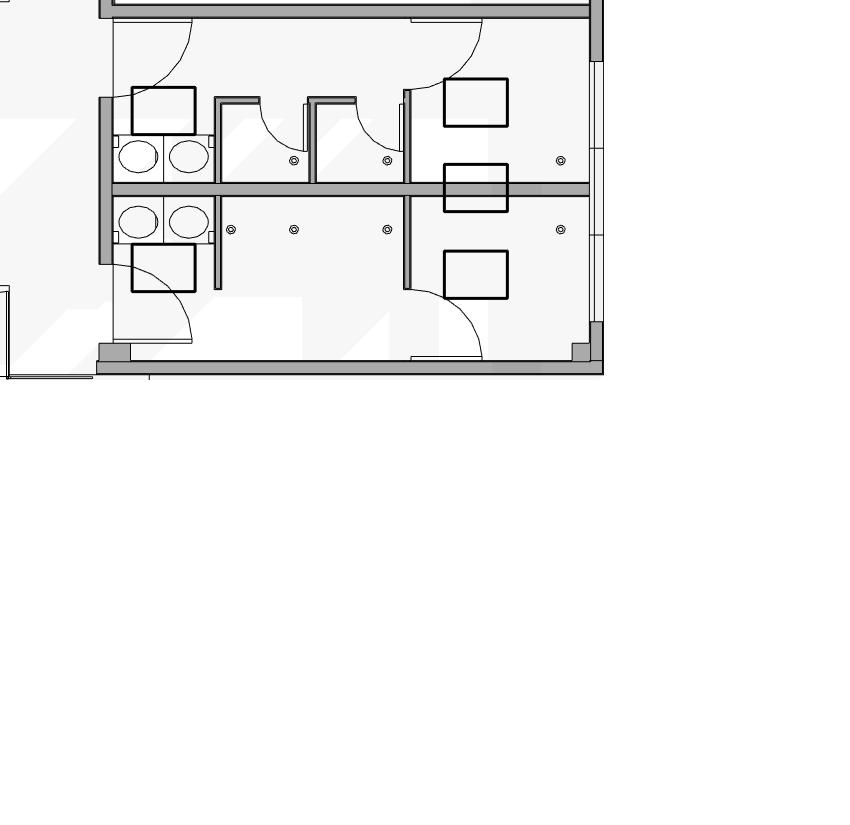

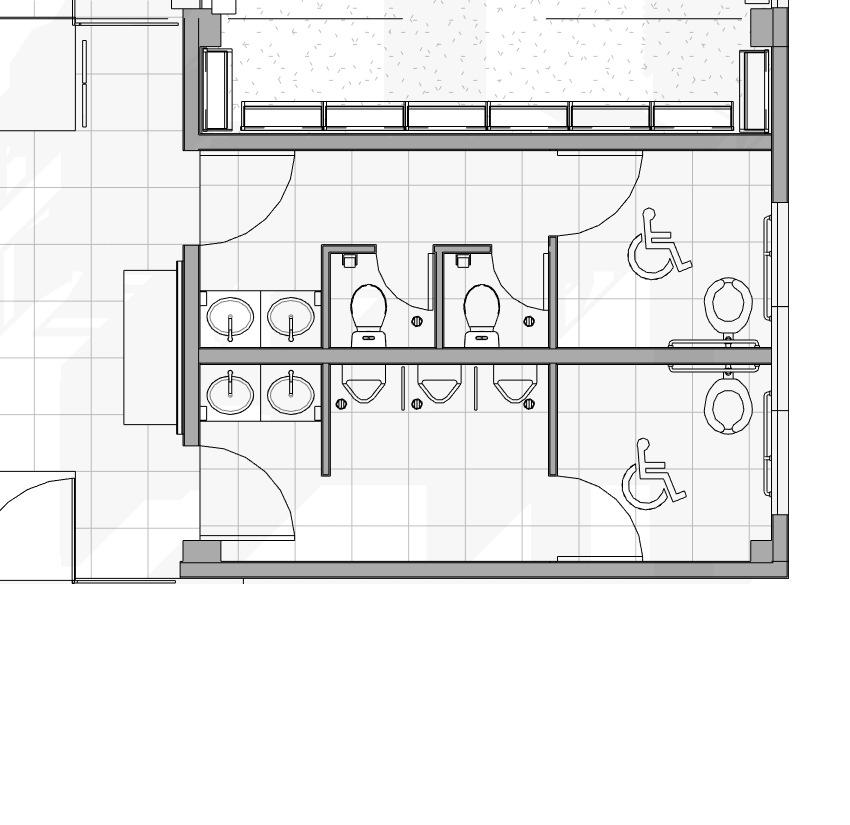

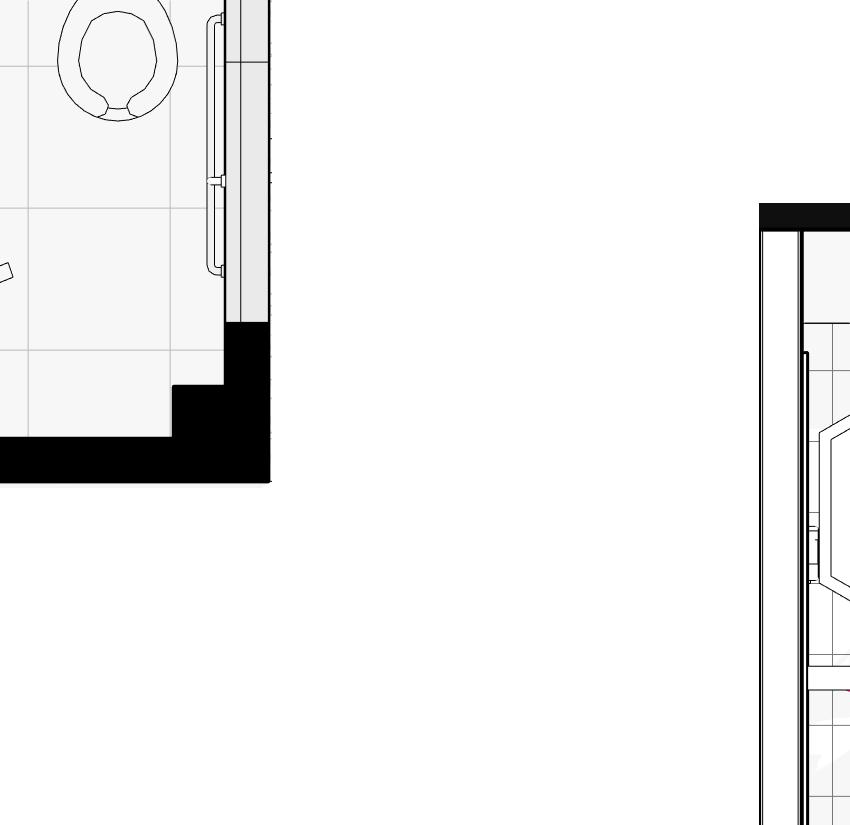

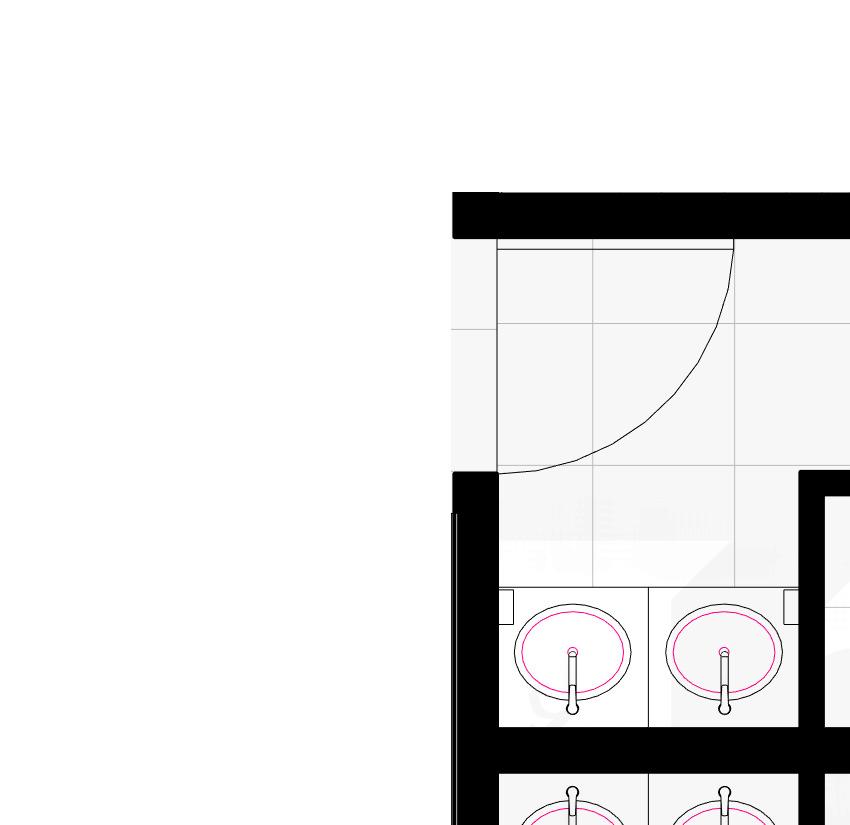

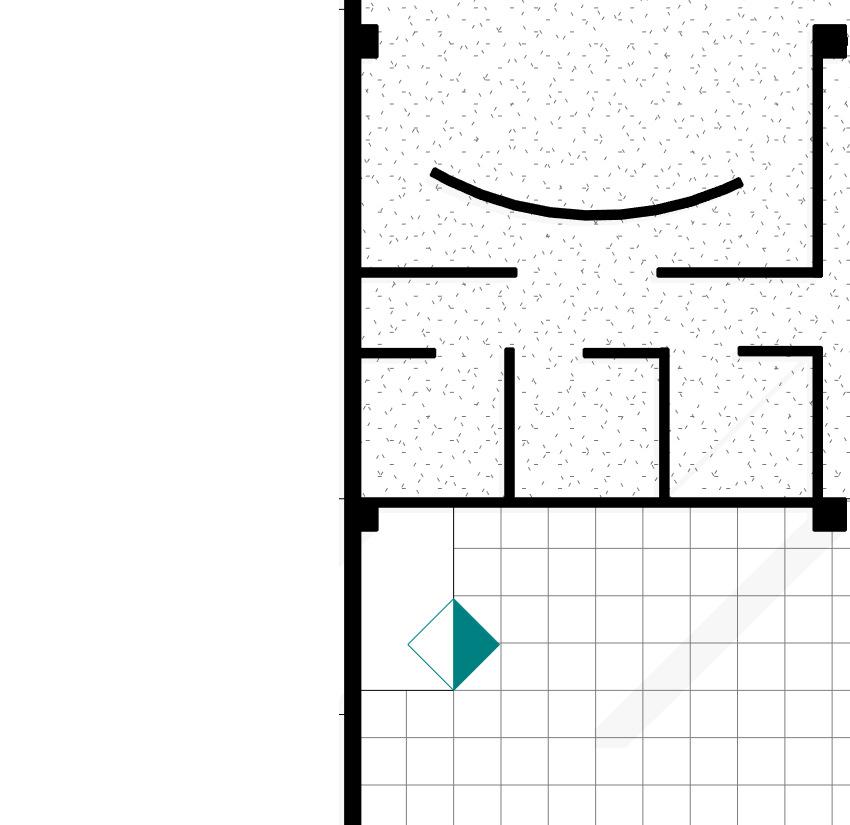

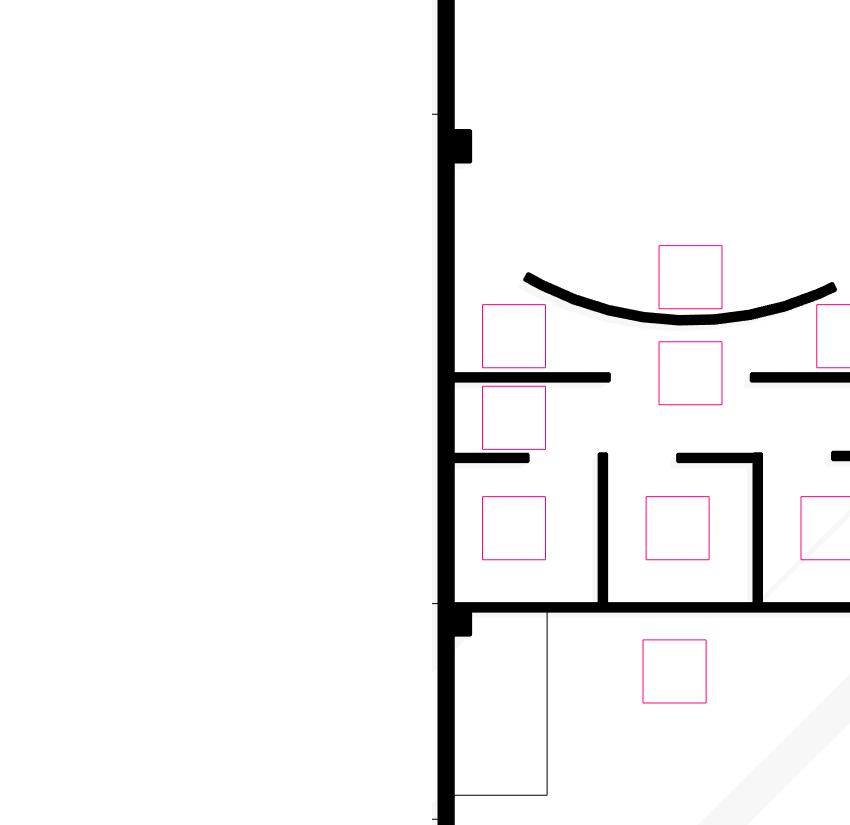

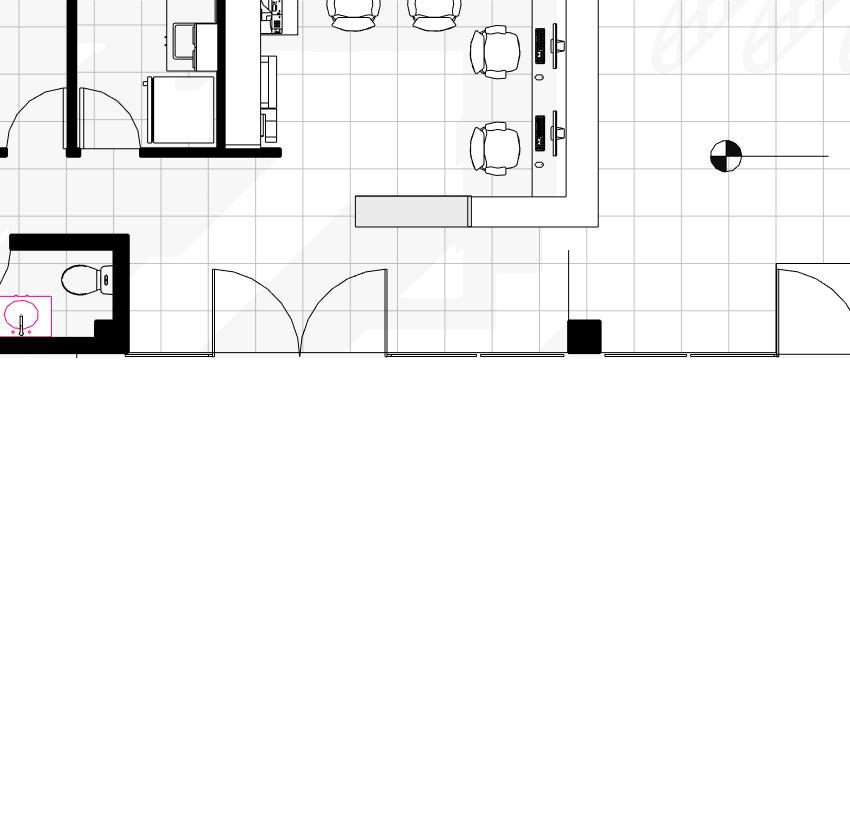

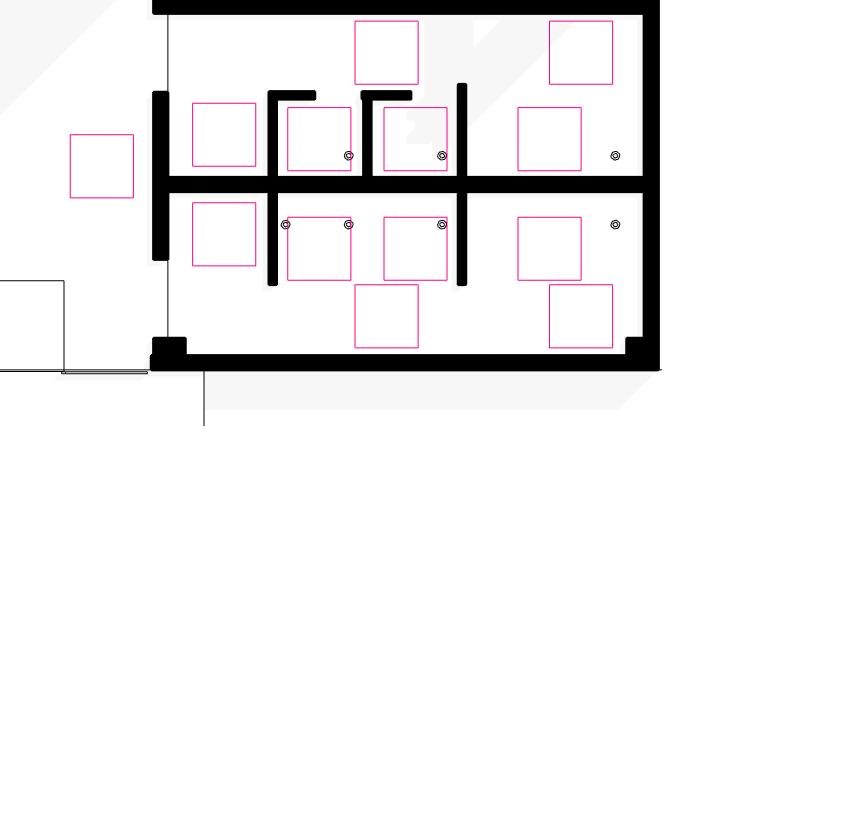

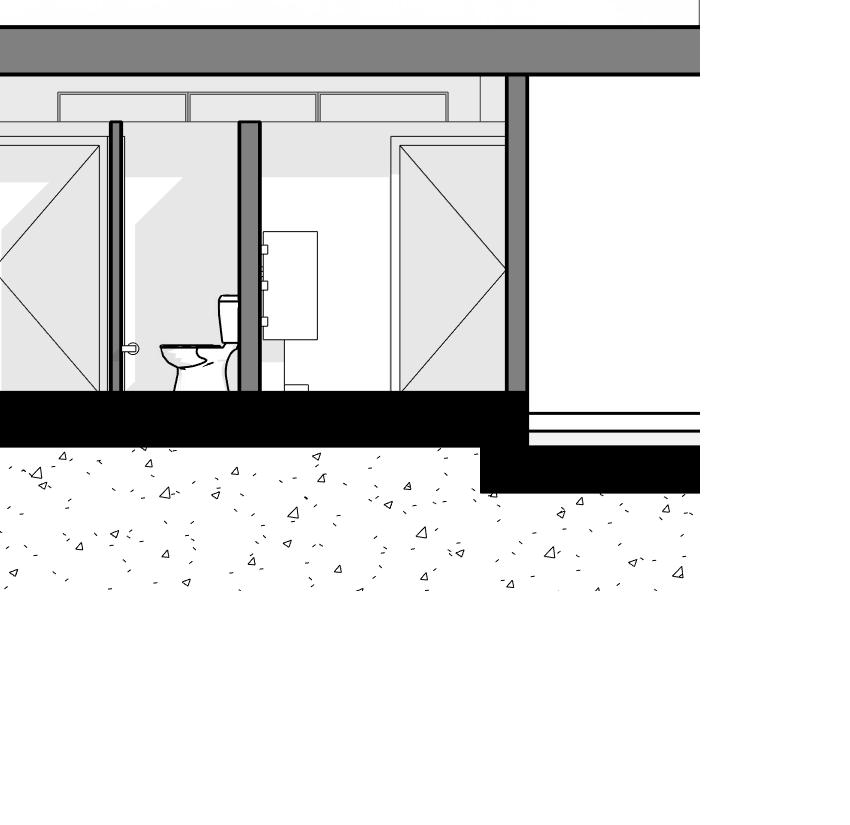

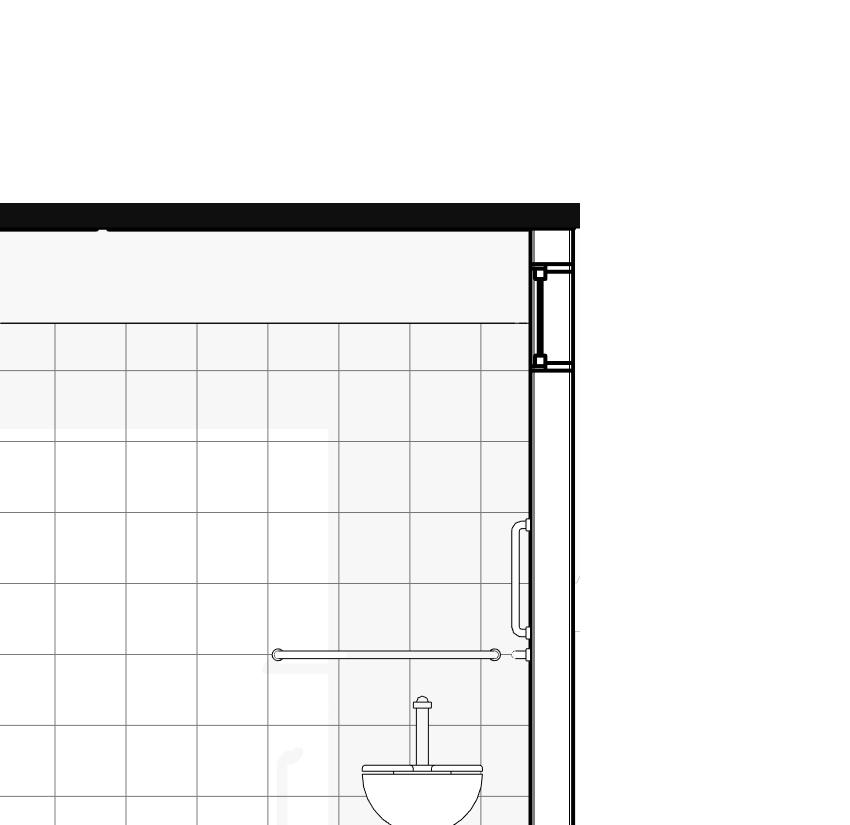

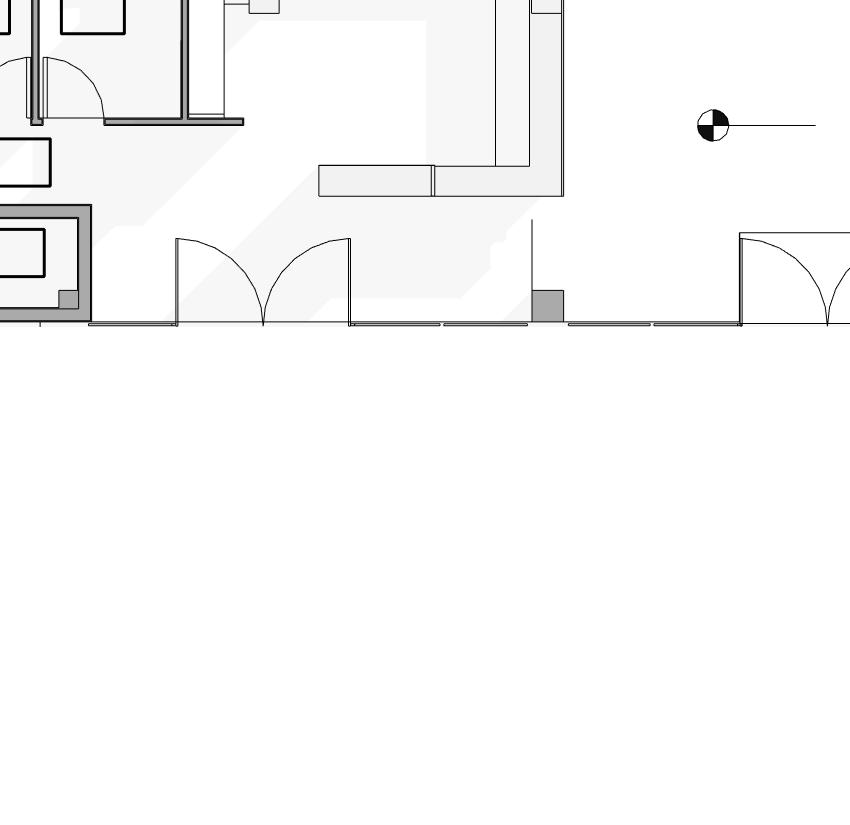

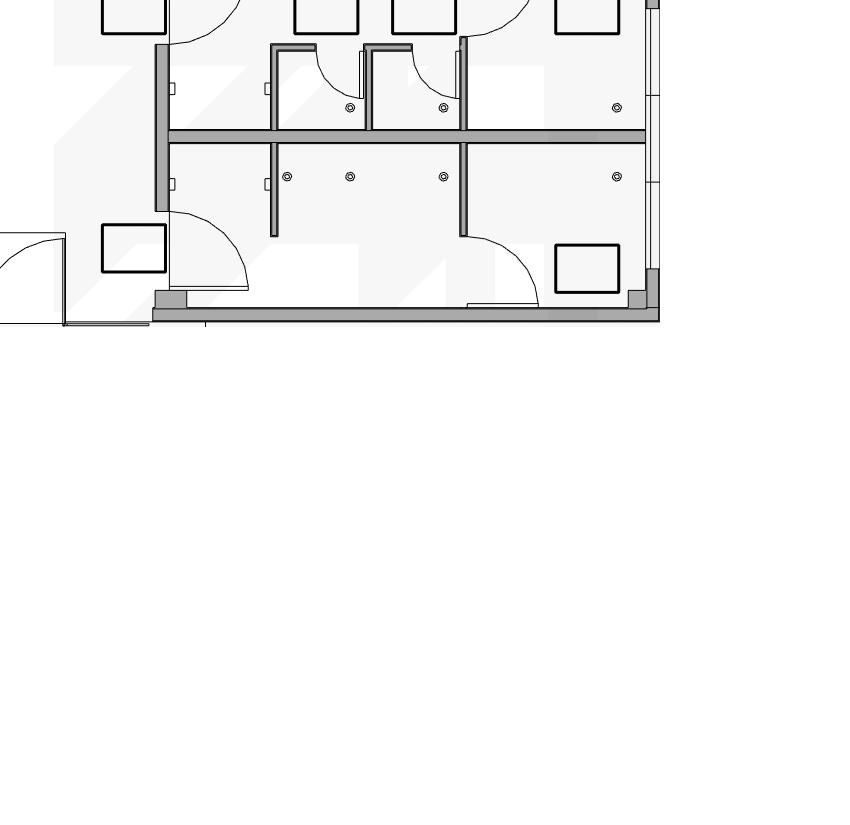

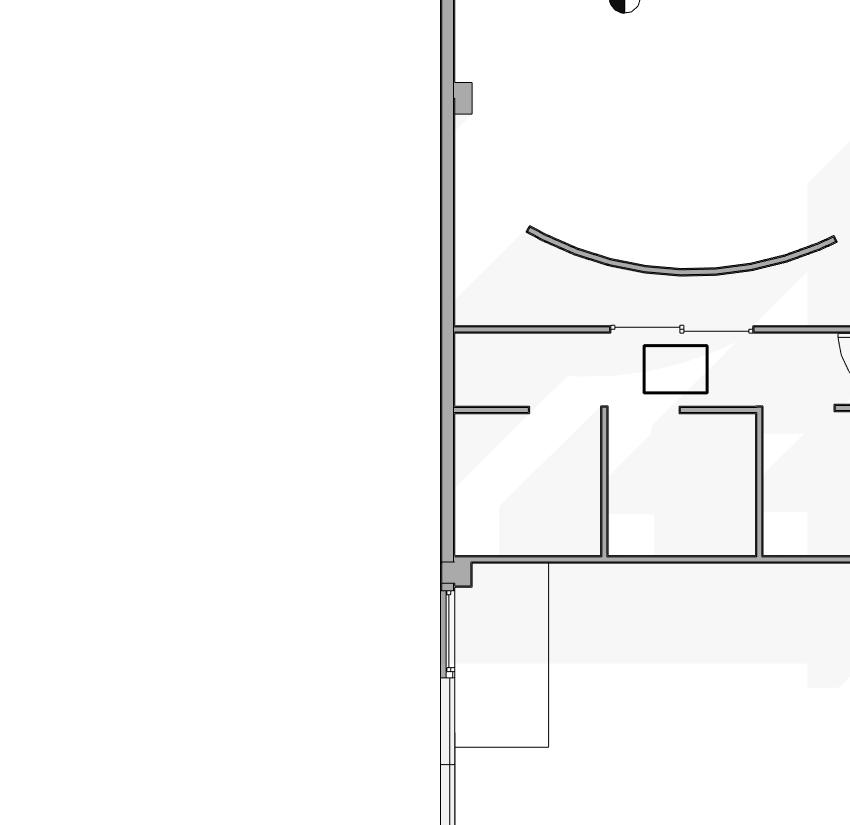

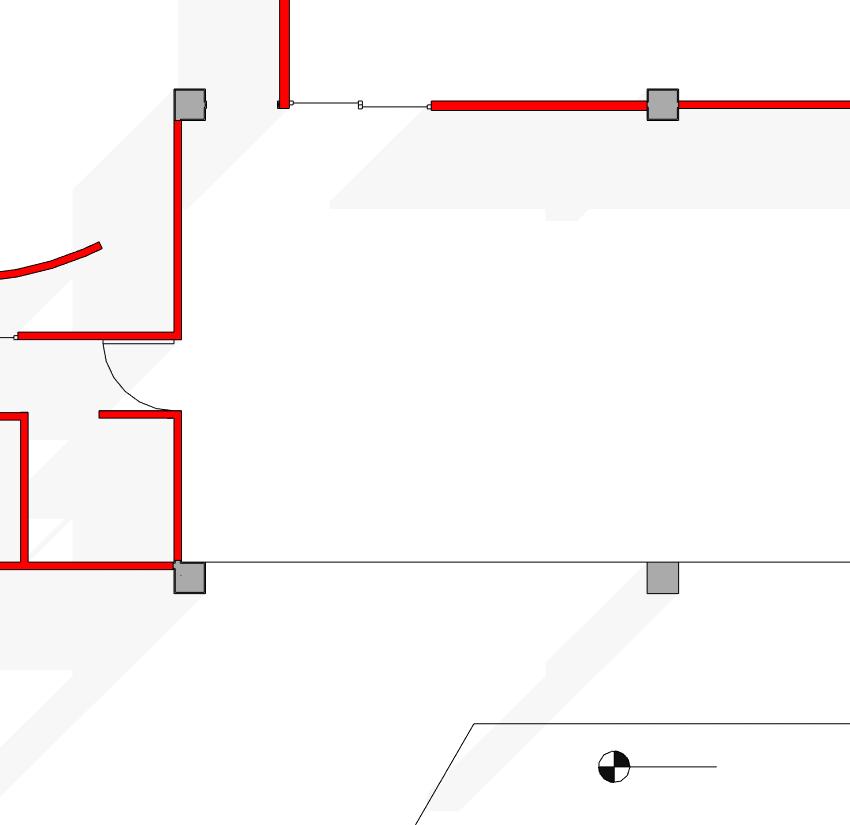

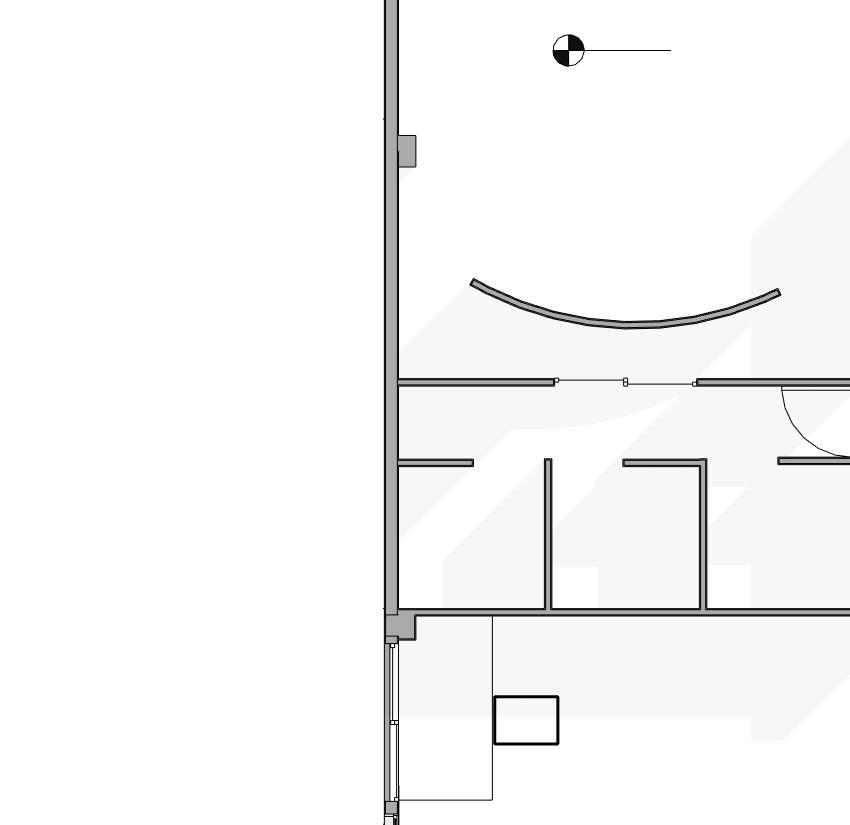

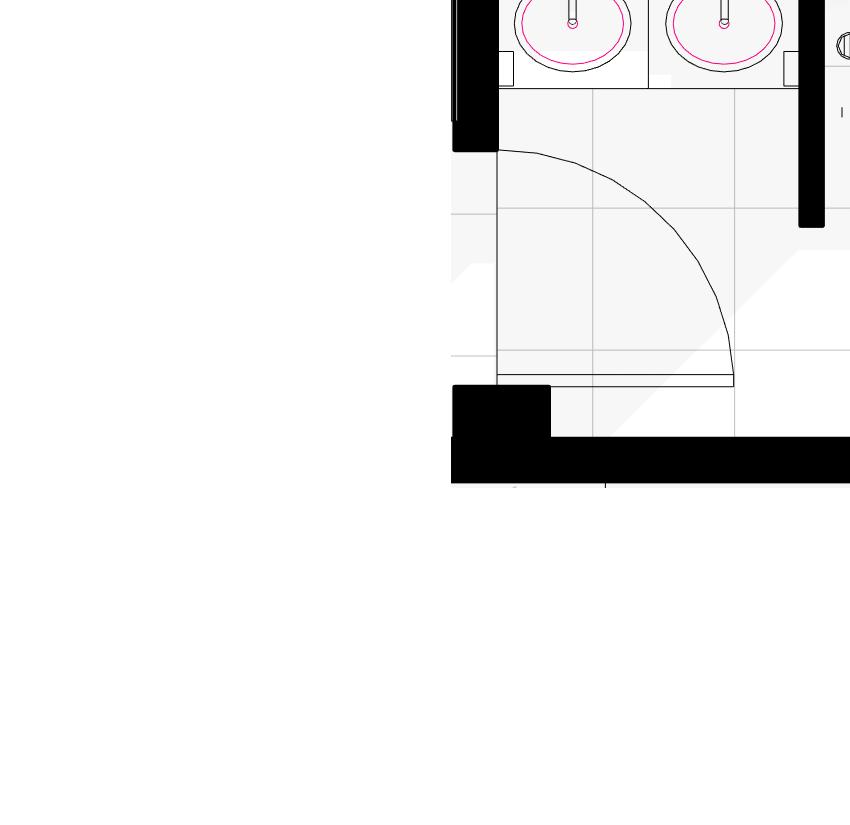

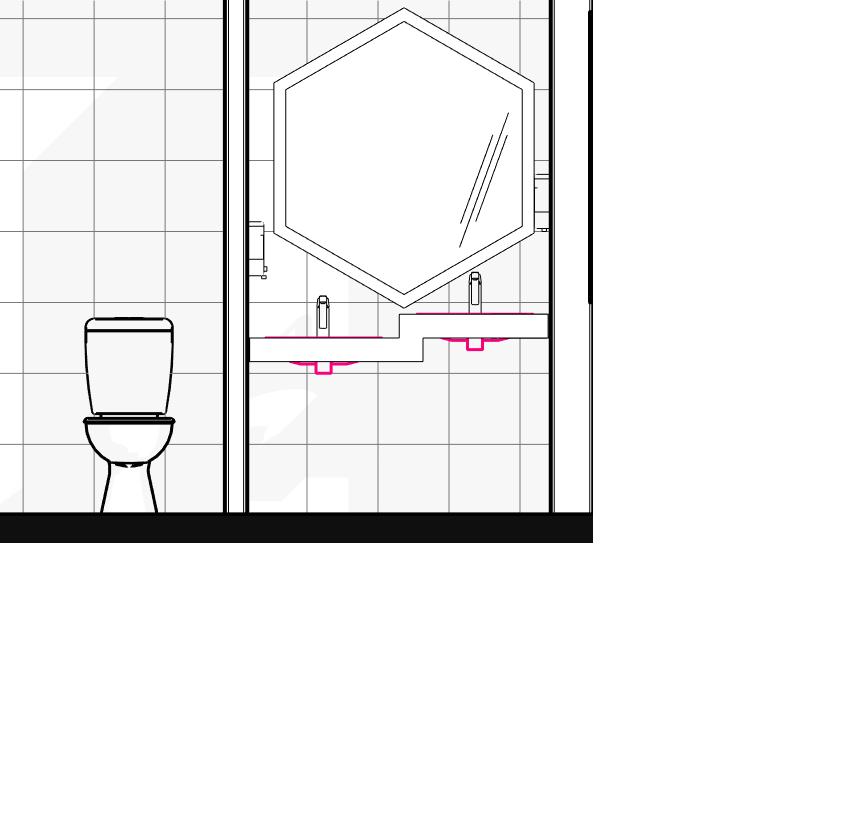

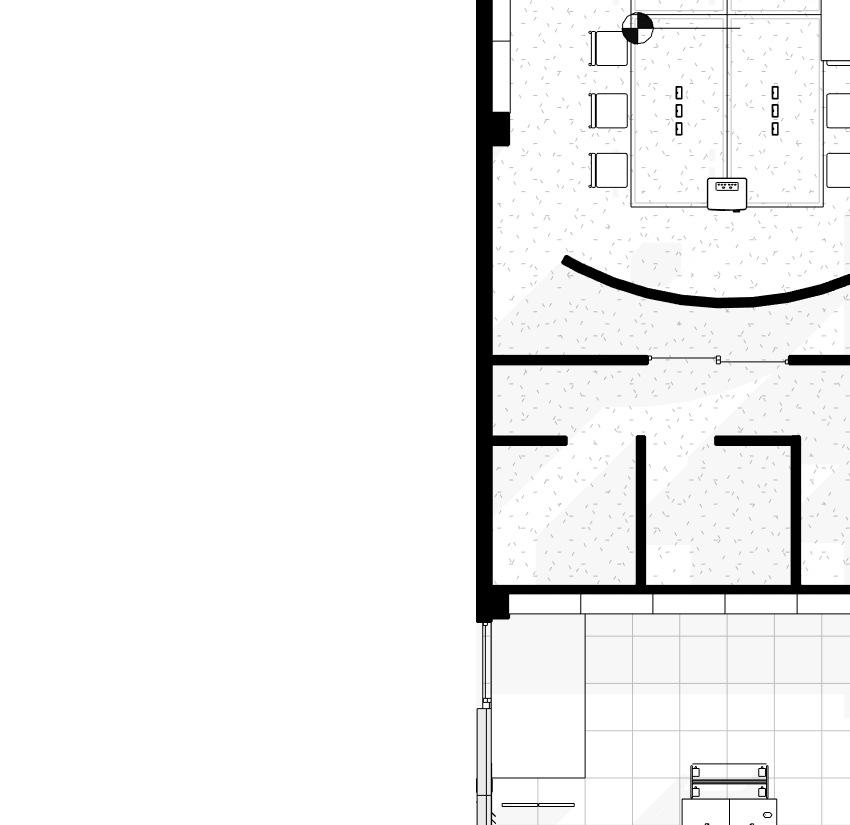

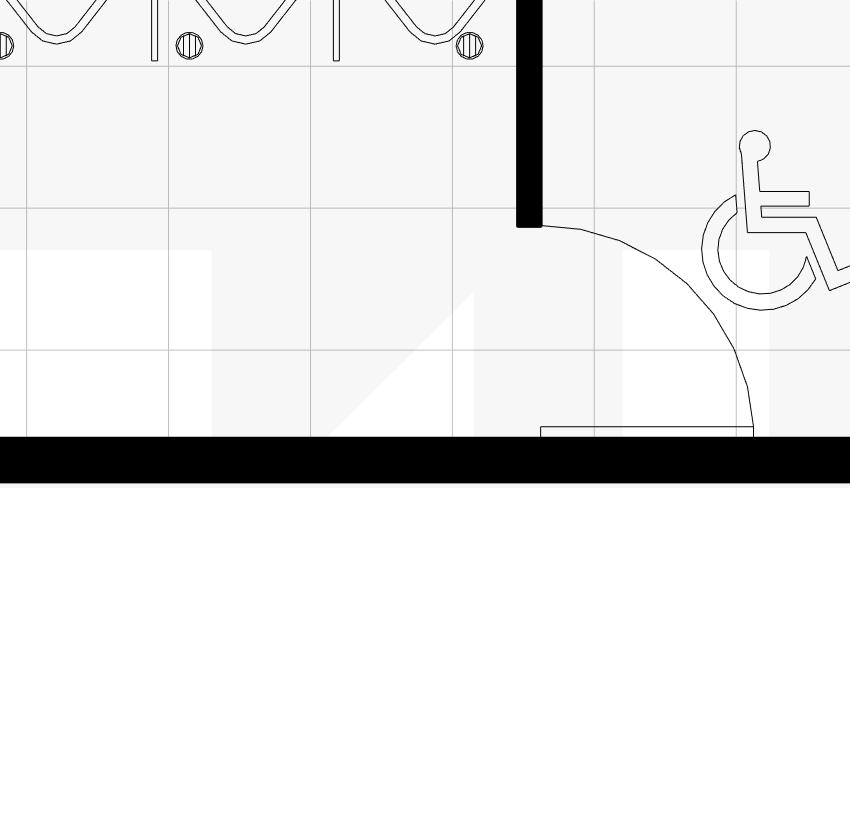

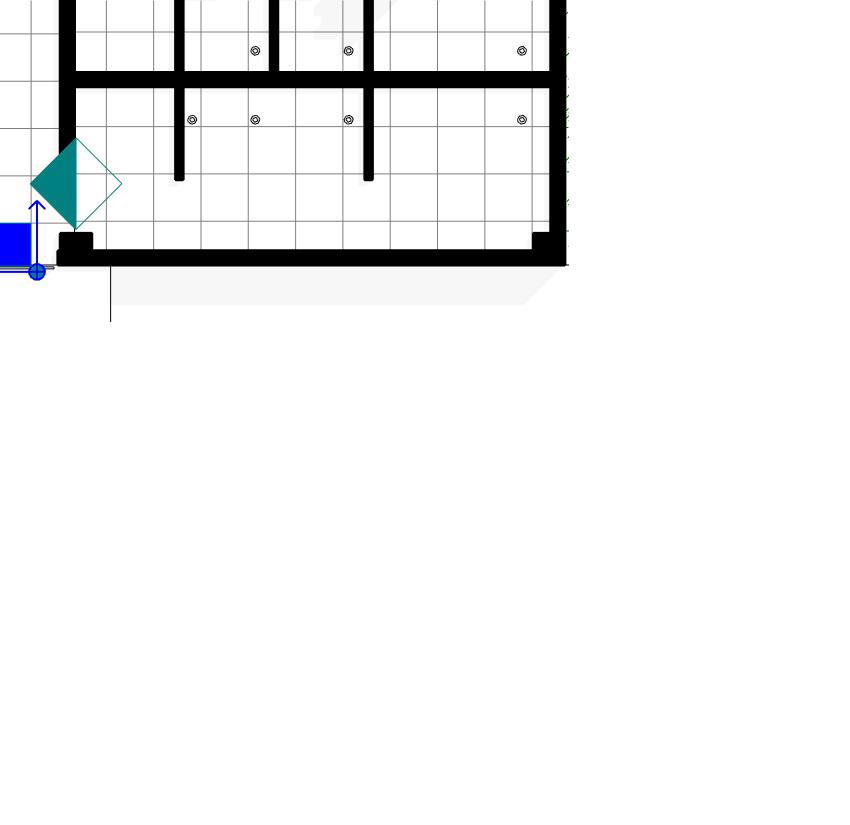

Baños Damas Baños Caballeros

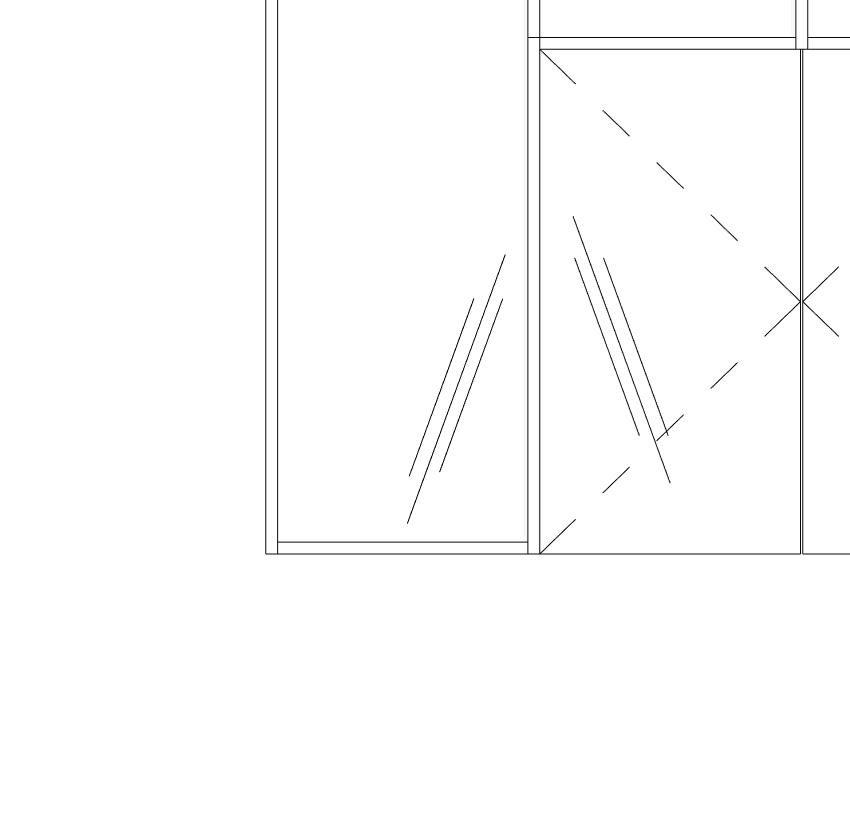

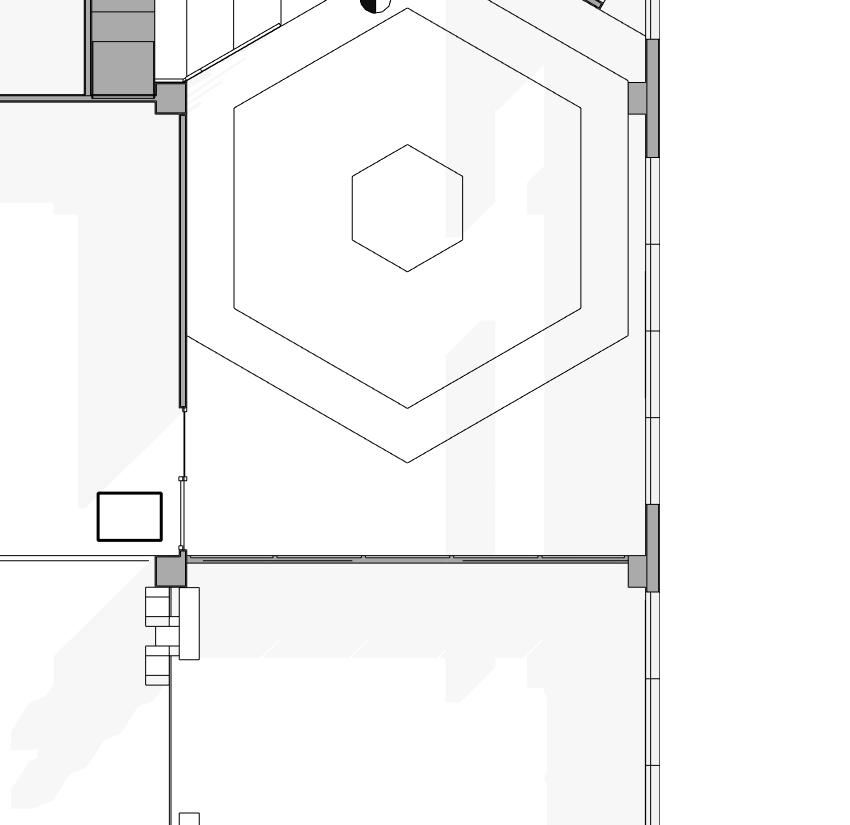

Vestibulo

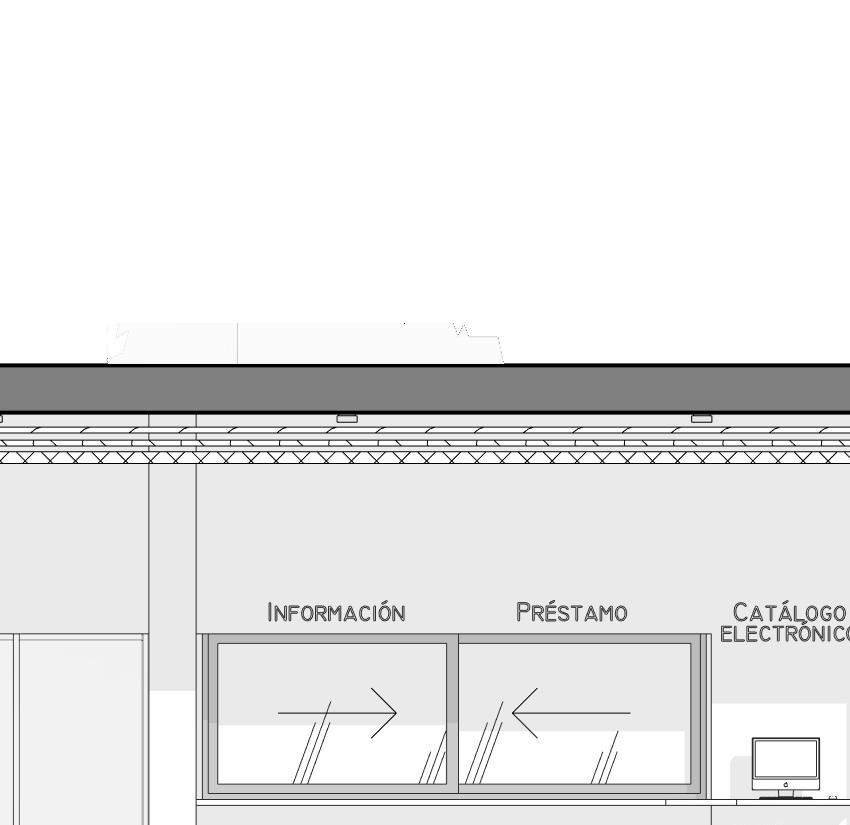

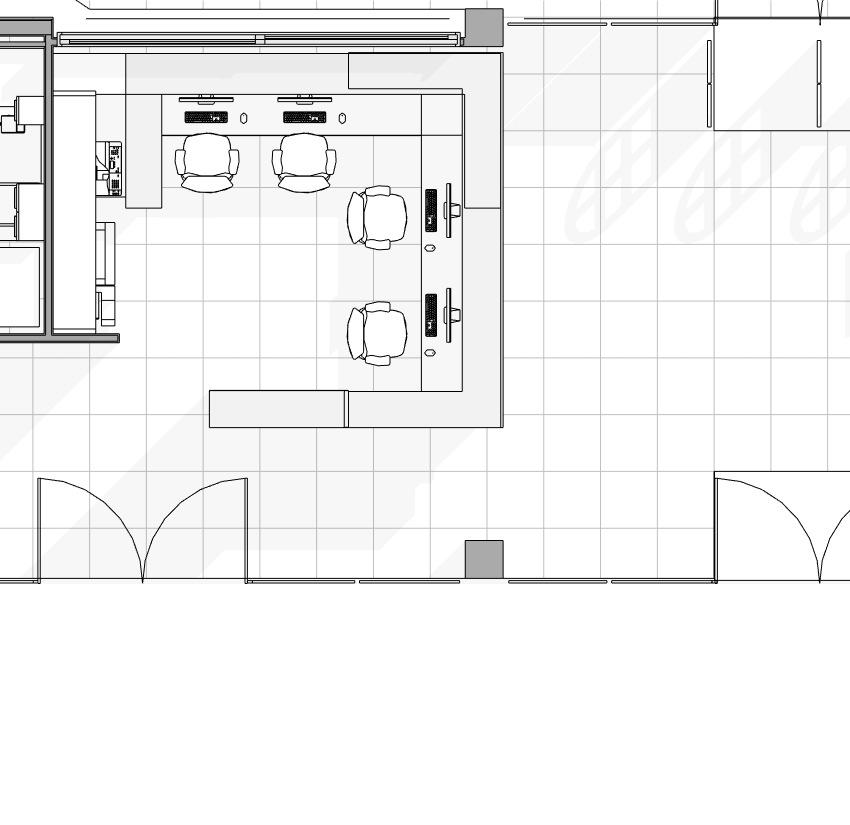

Recepción Información Préstamo Copiado e impresión

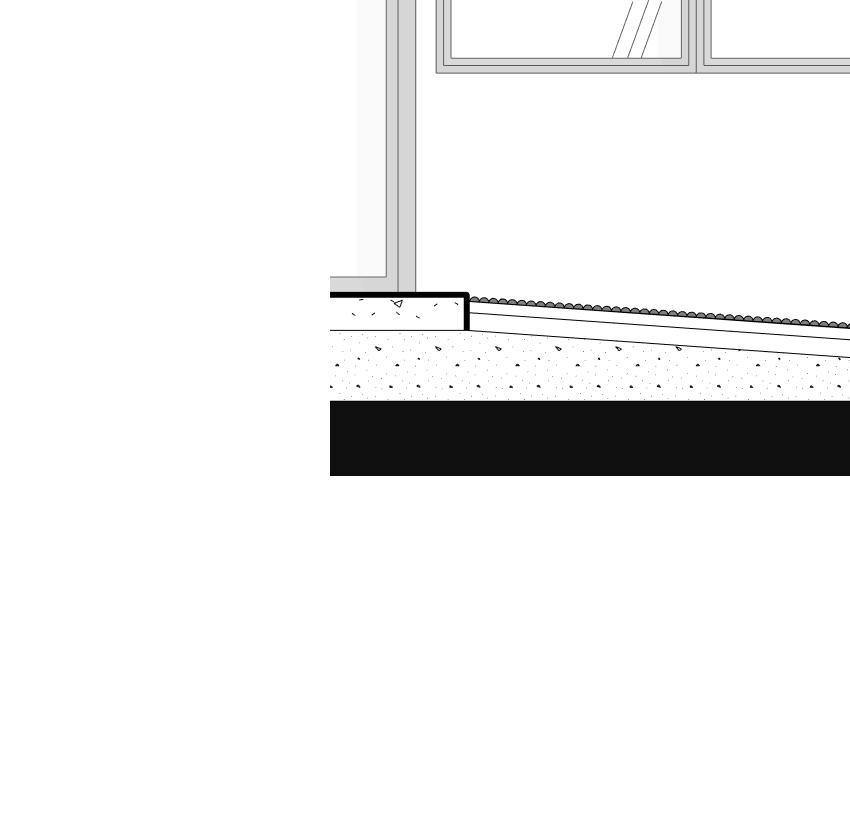

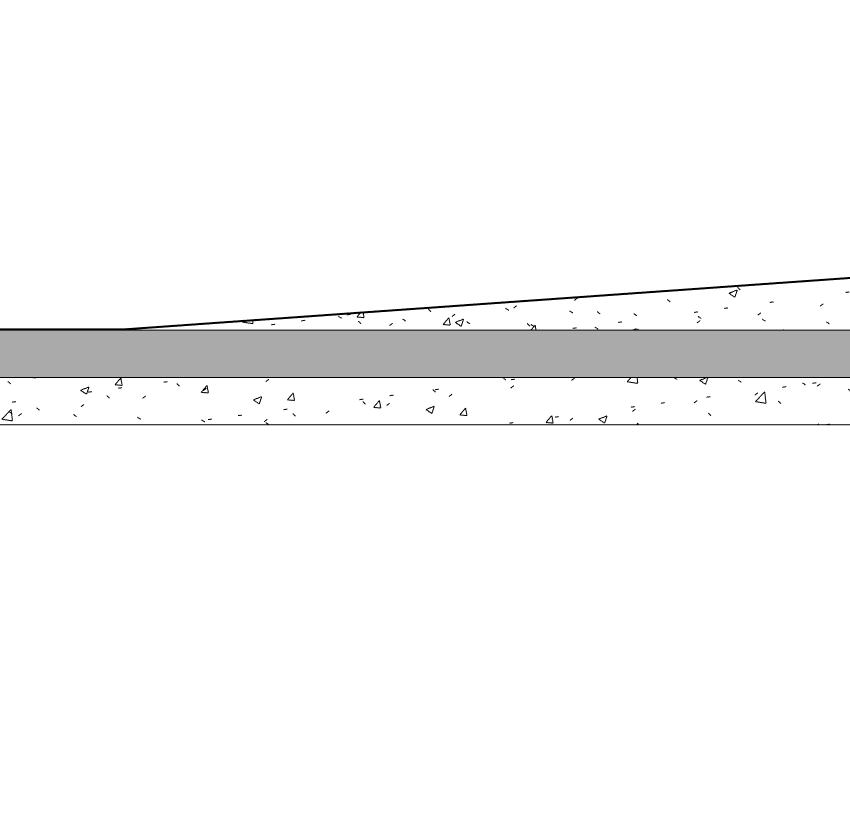

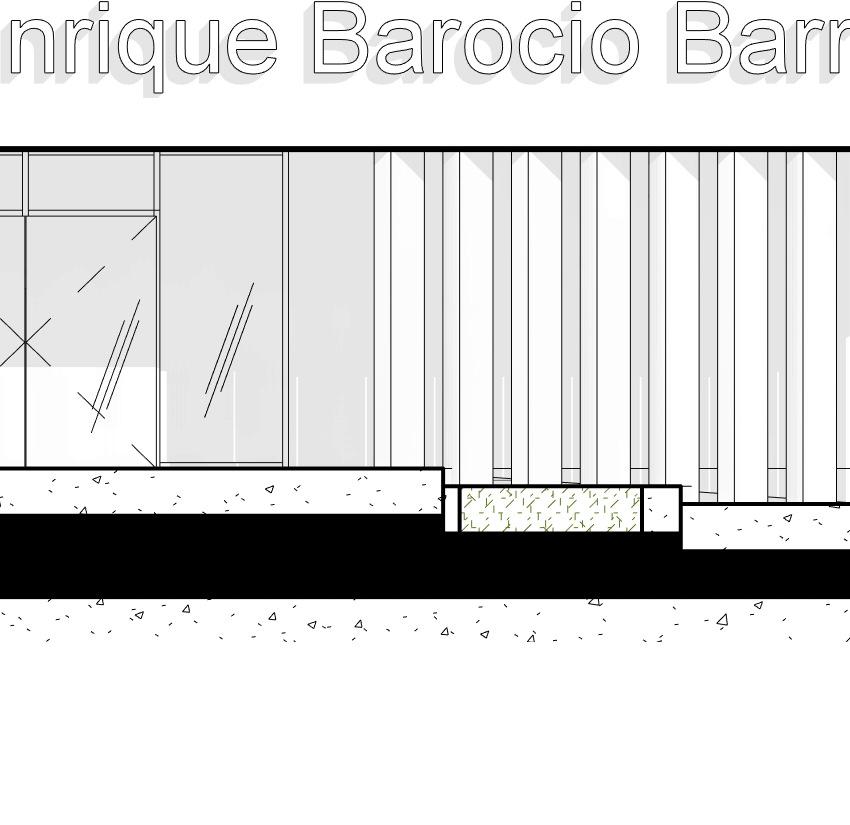

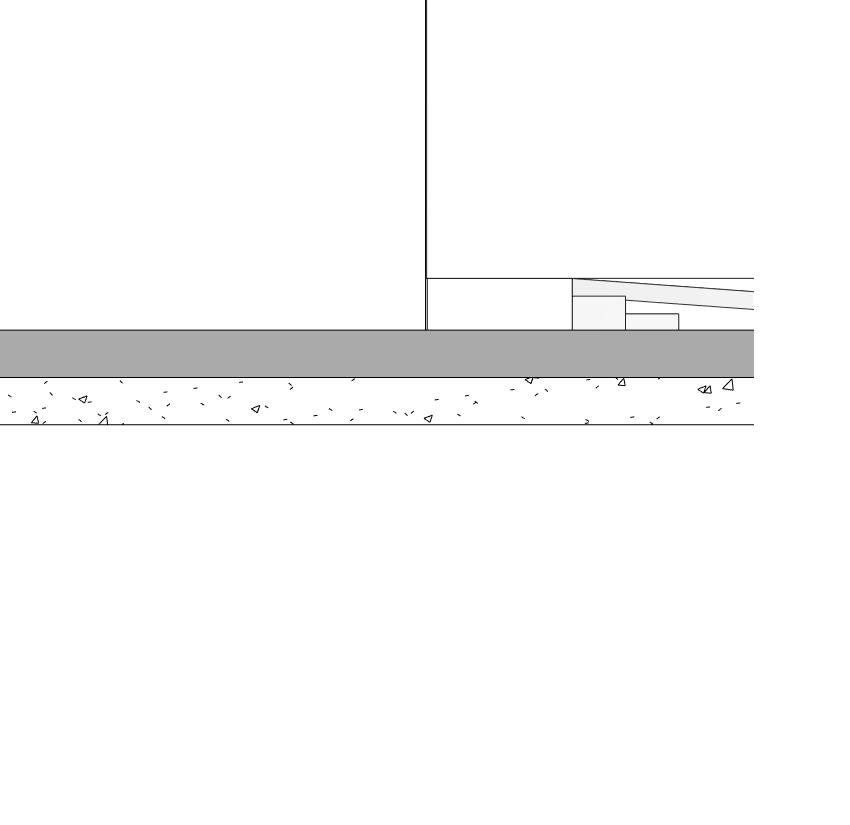

Banqueta pendiente al nivel de calle para accesibilidad universal

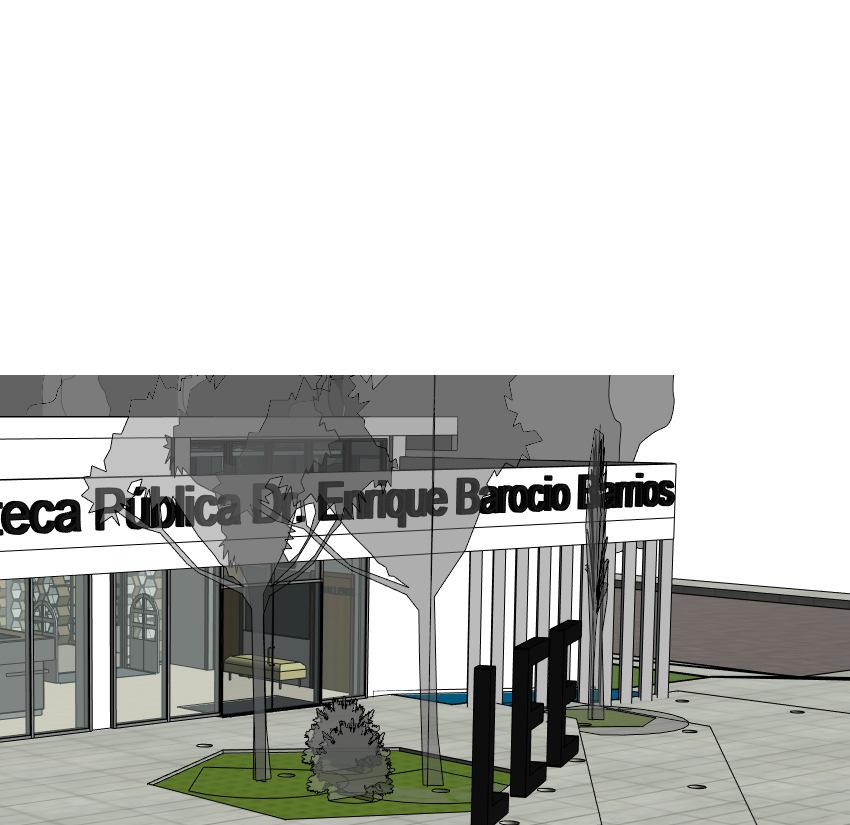

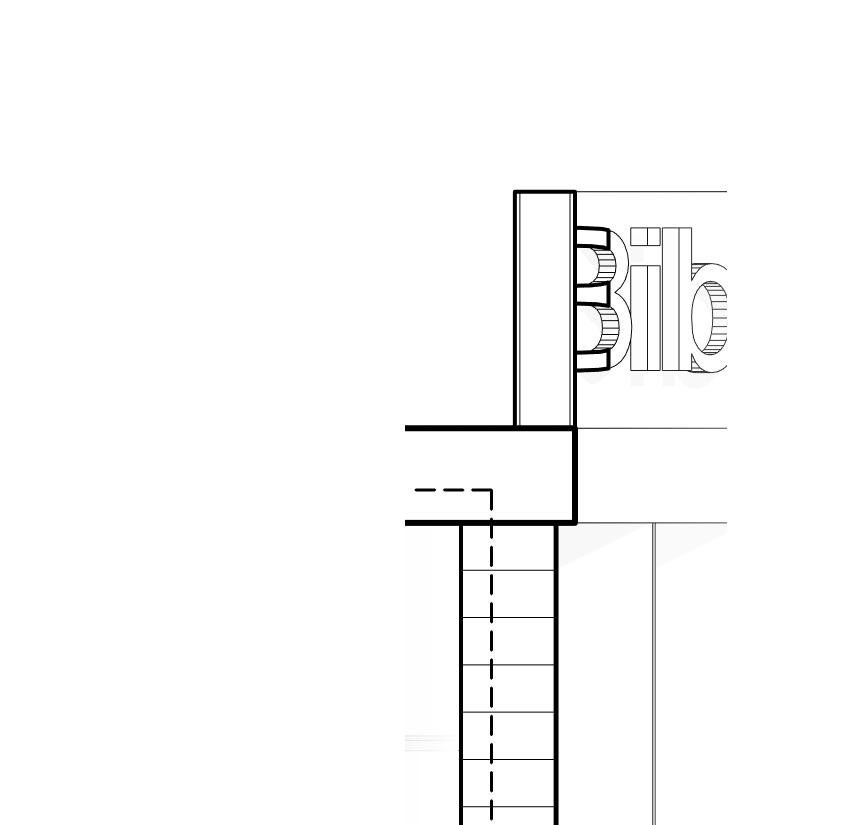

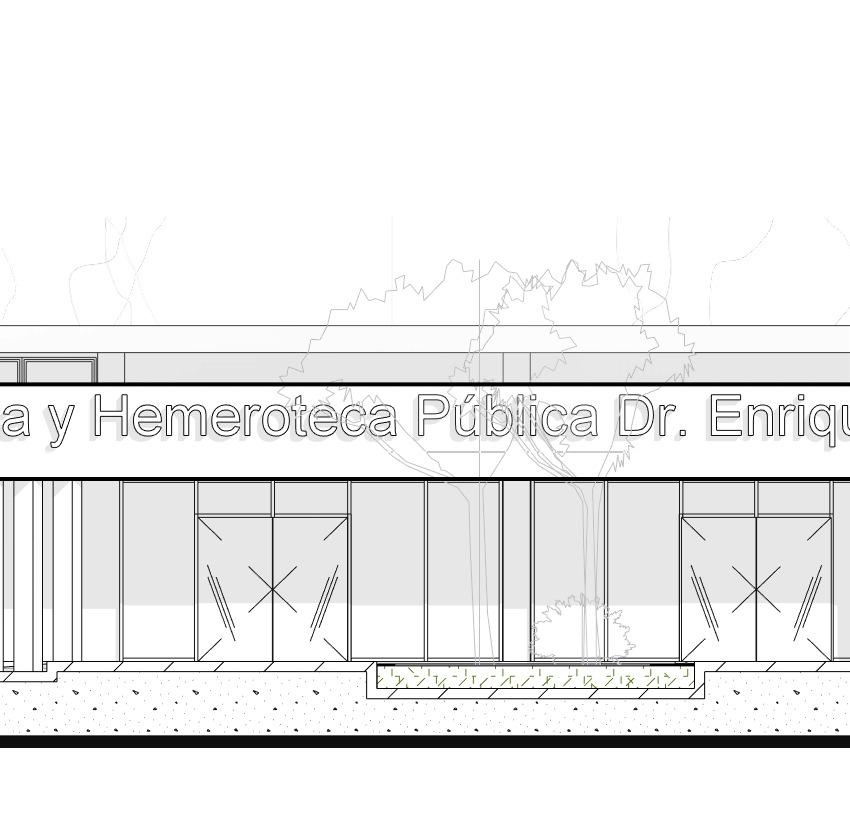

Instalaciones Hidráulicas Letrero "LEE"
Estacionamiento

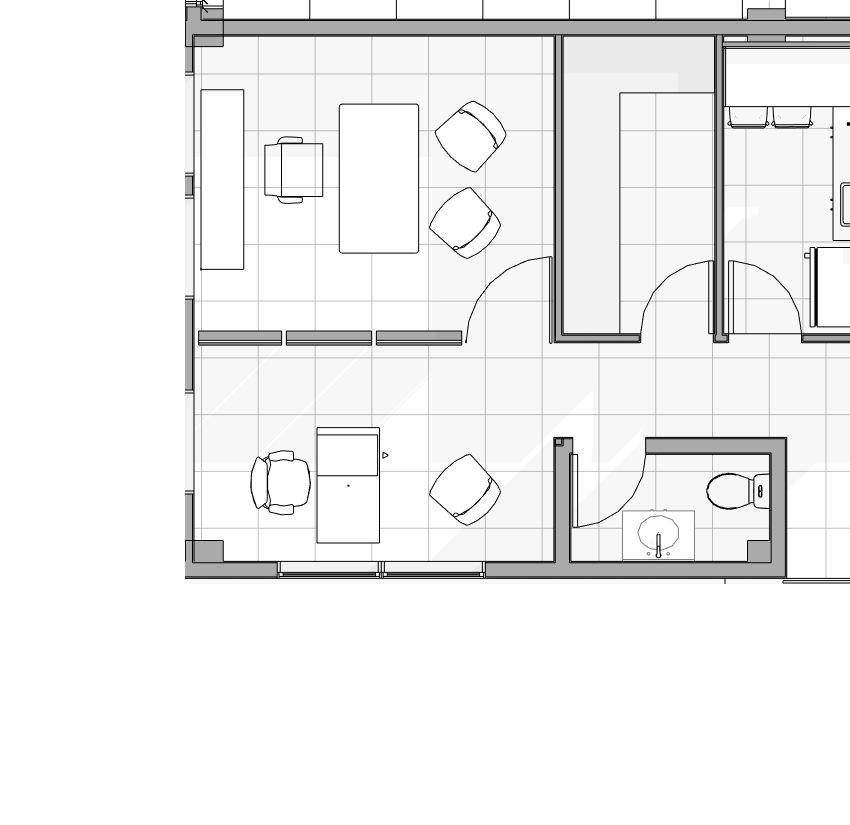

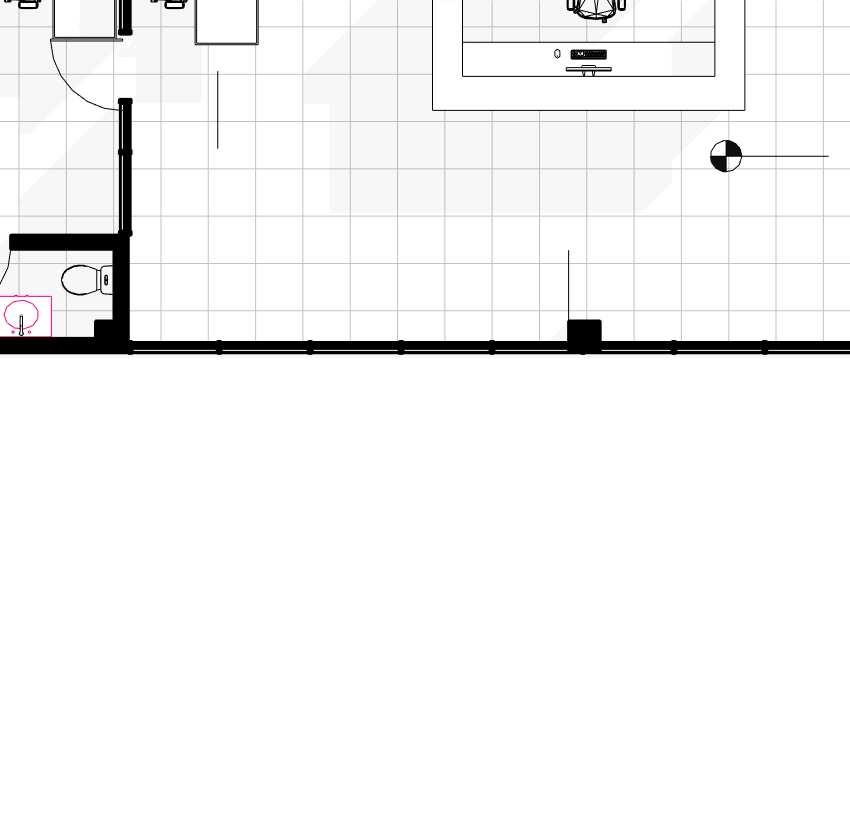

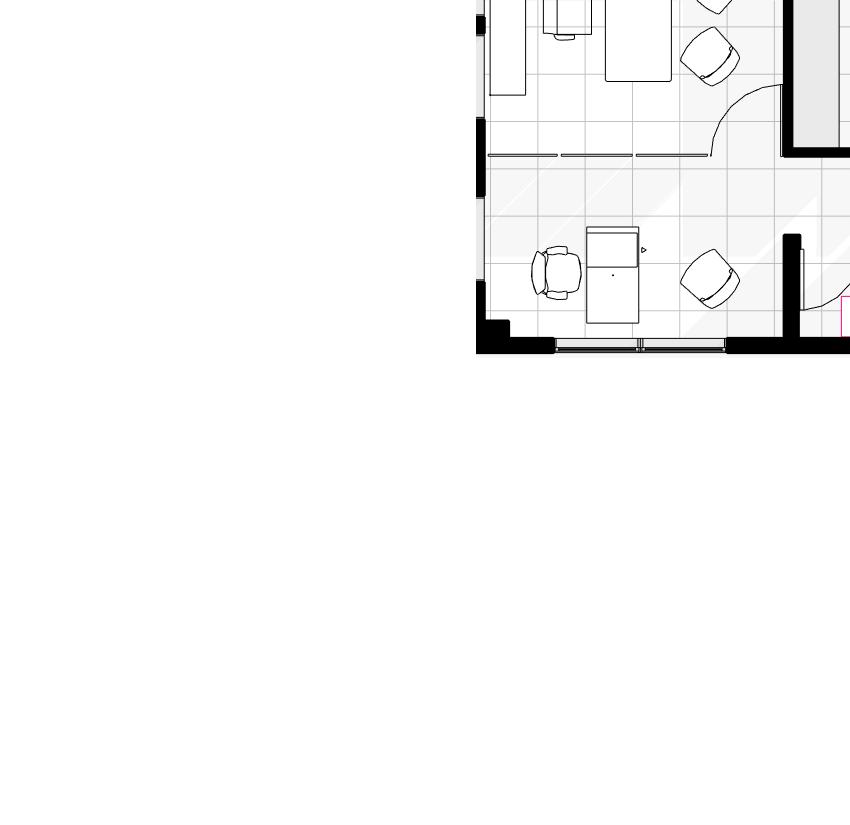

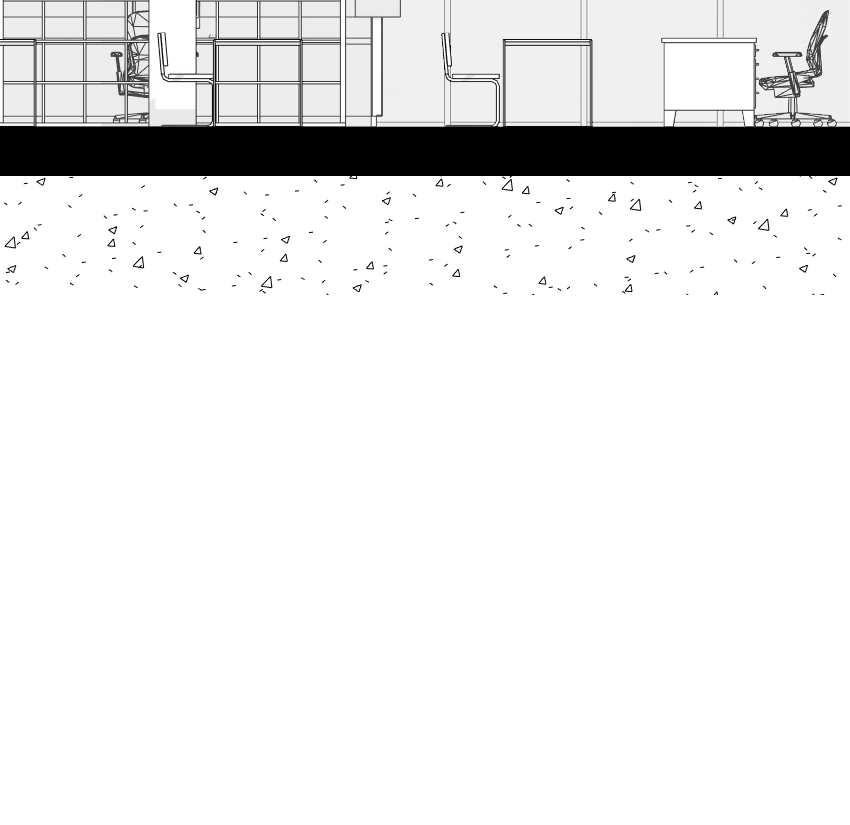

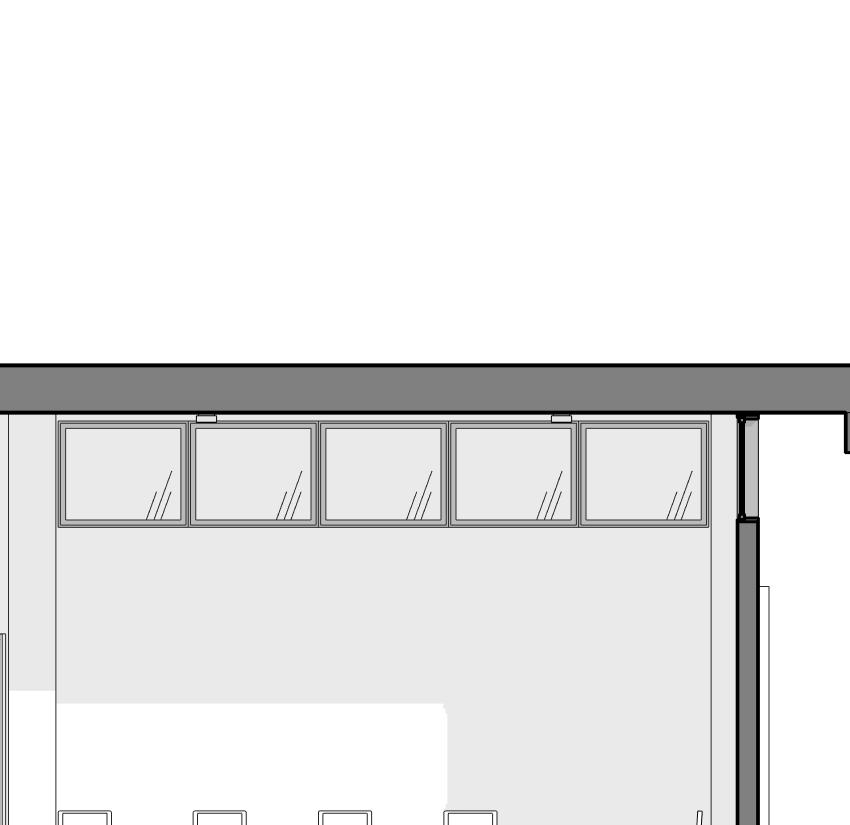

Baños Mujeres Recepción BodegaCocineta Ofna. Admón. Ofna. AuxiliarBaño Admón.
Baños Hombres
Material: Marca Material: Nombre Material: Descripción Material: Fabricante Material: Imagen

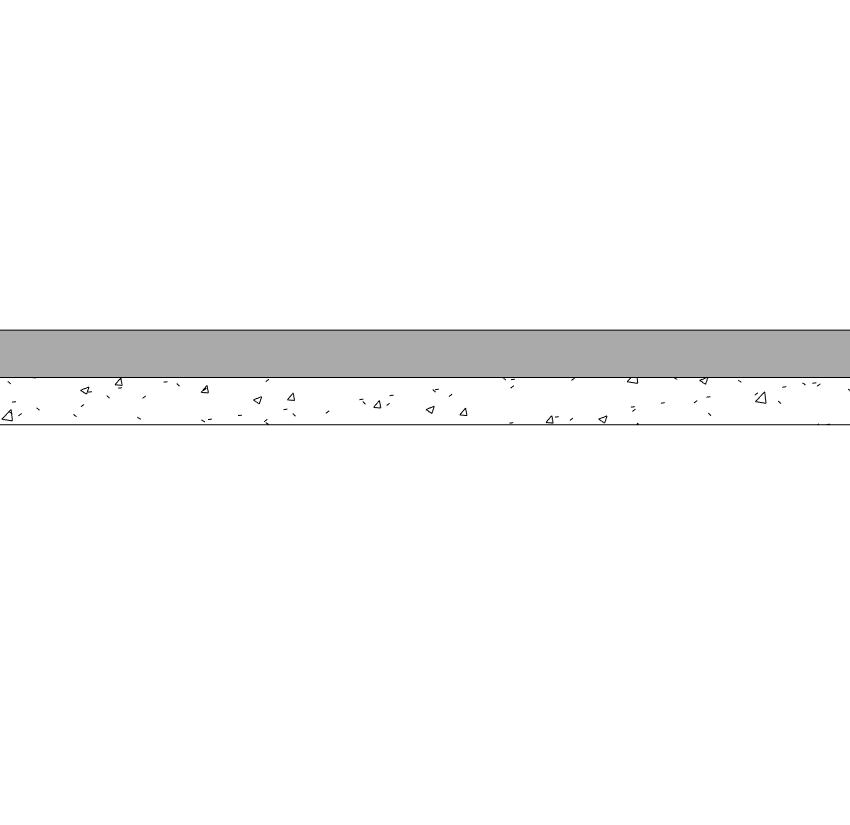

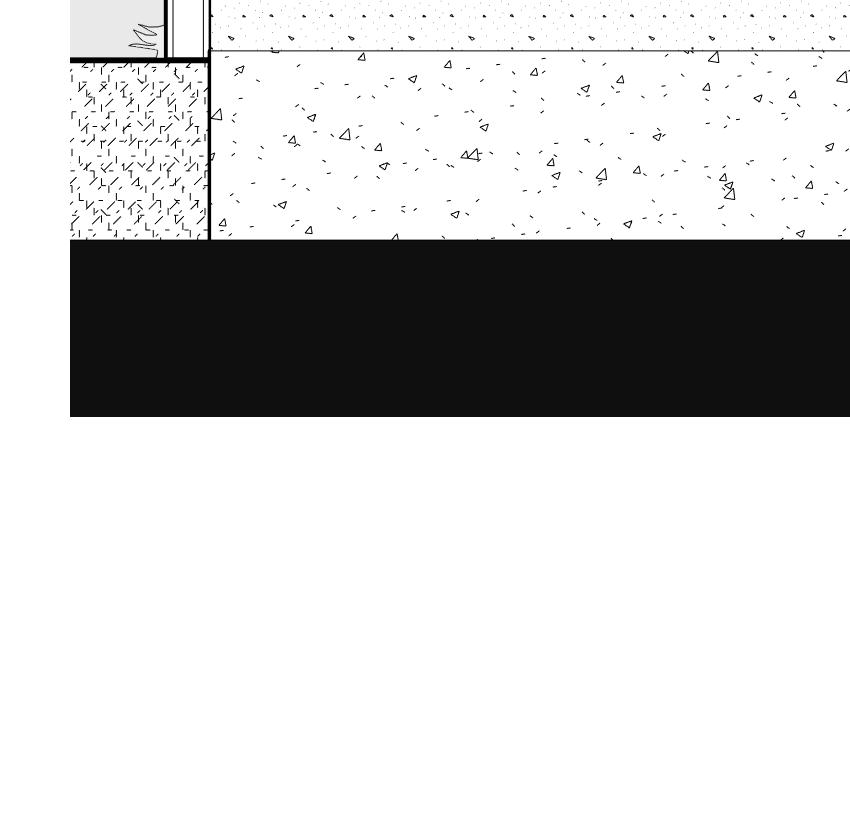

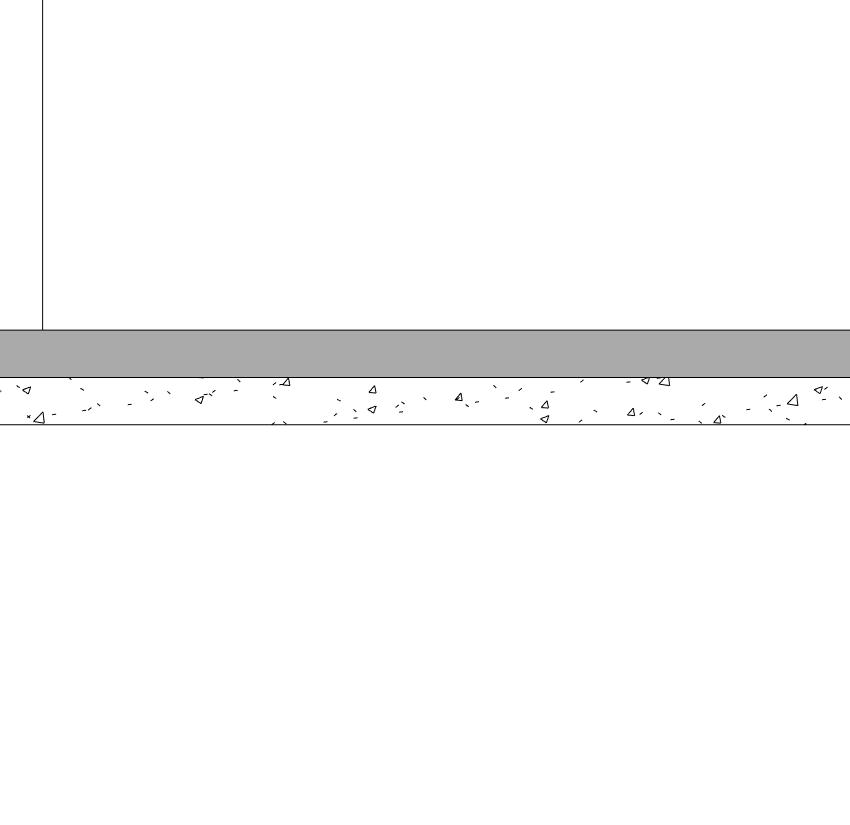

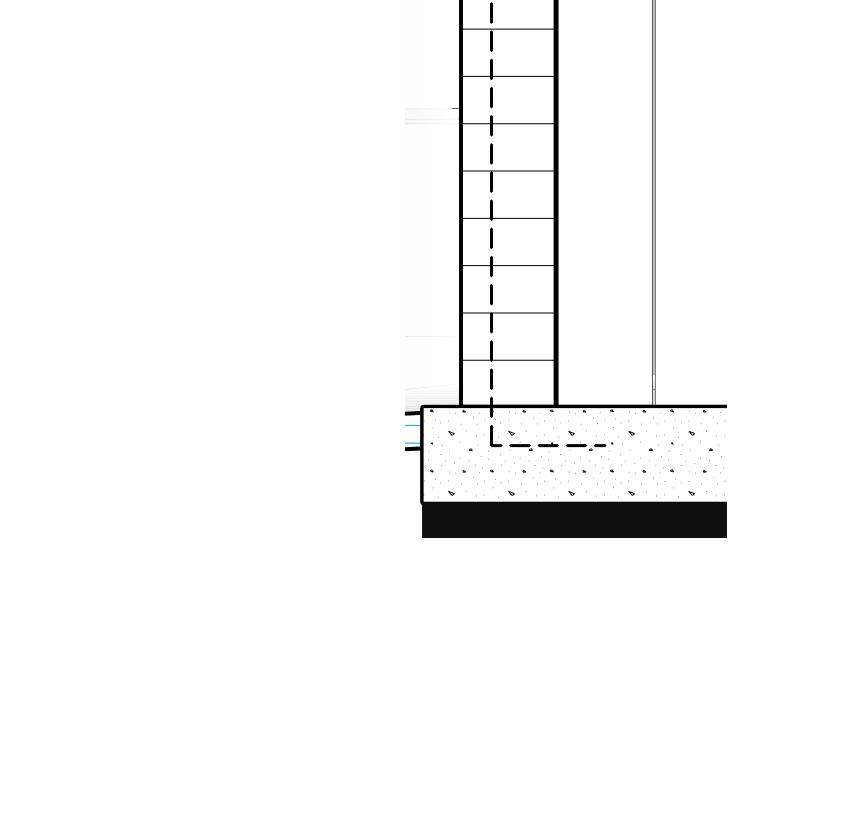

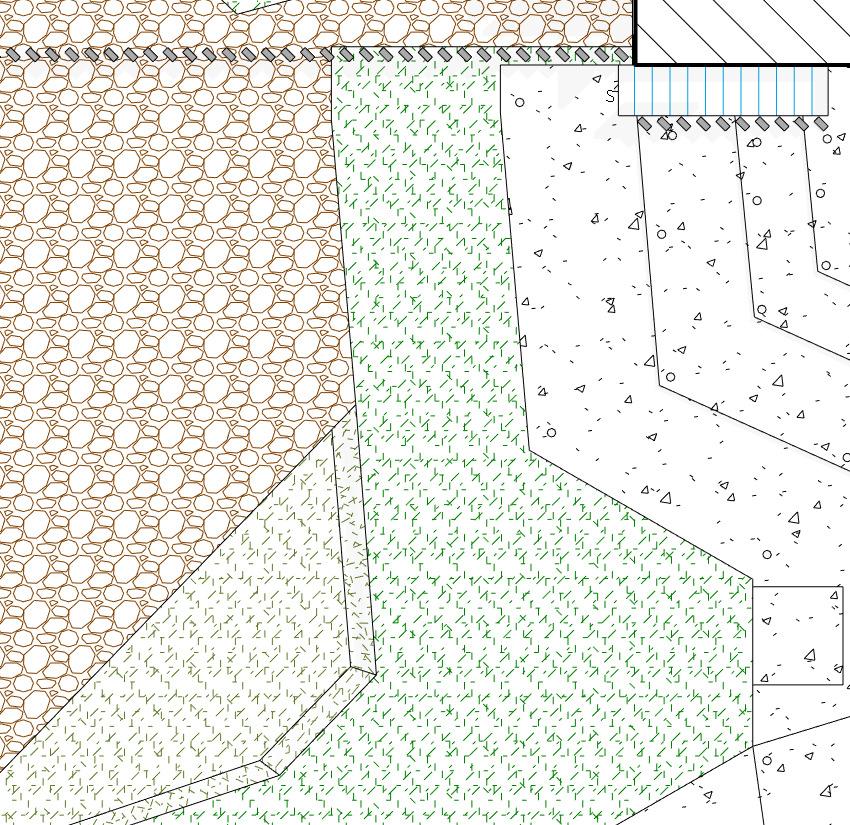

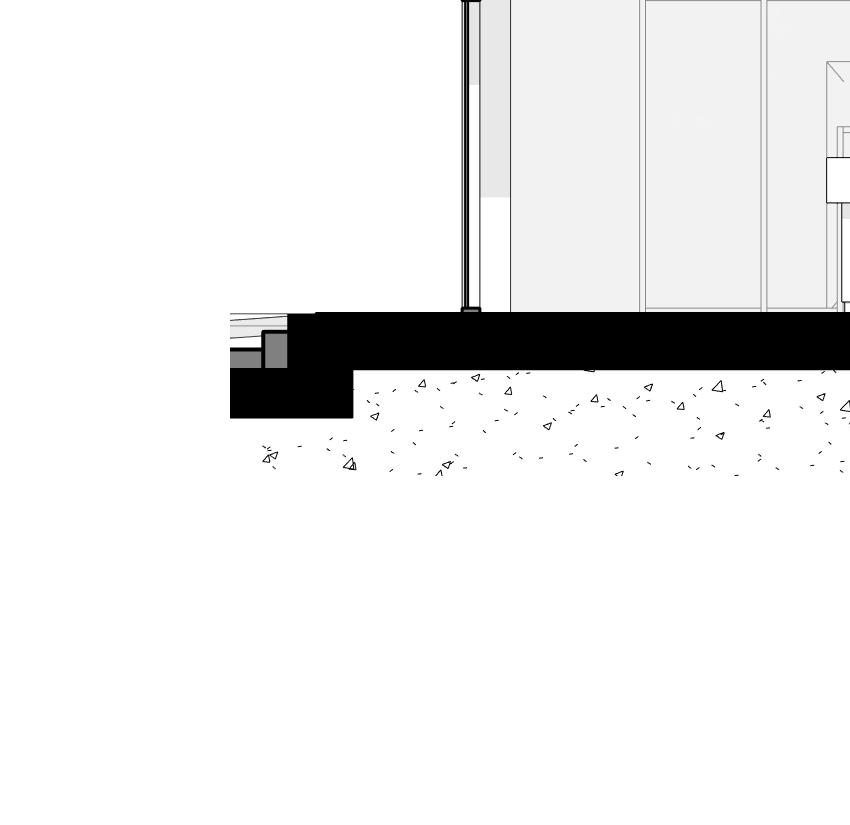

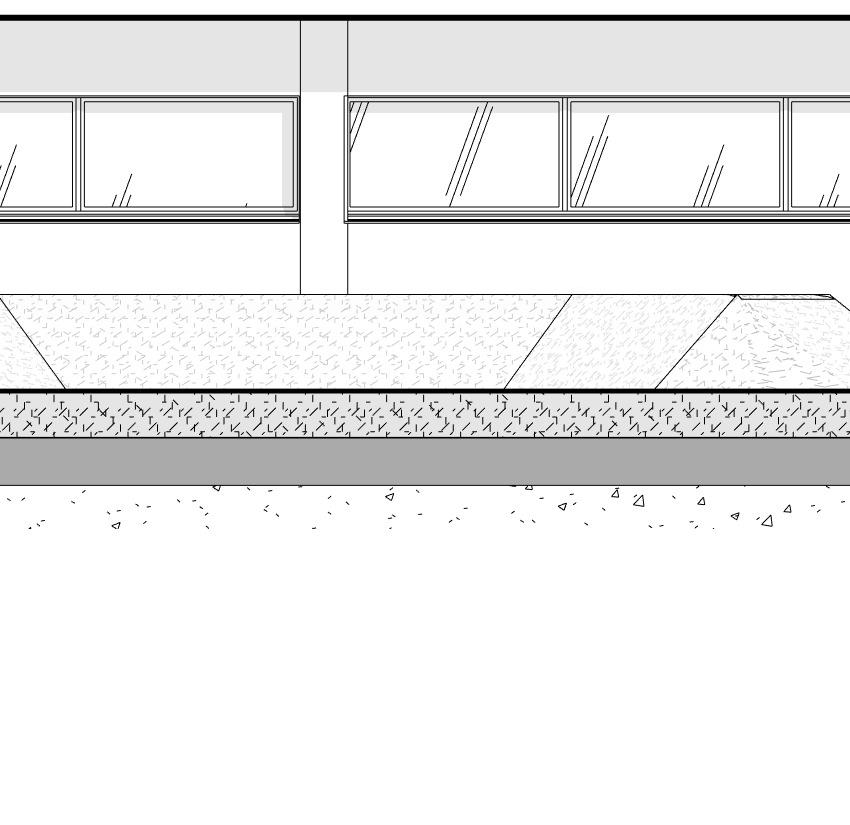

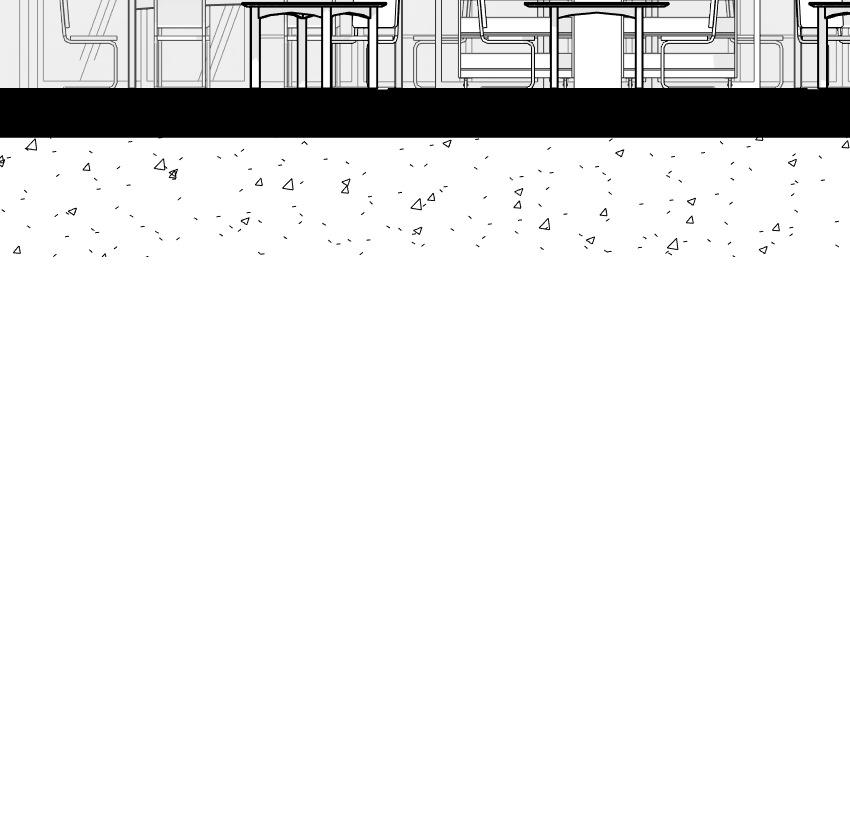

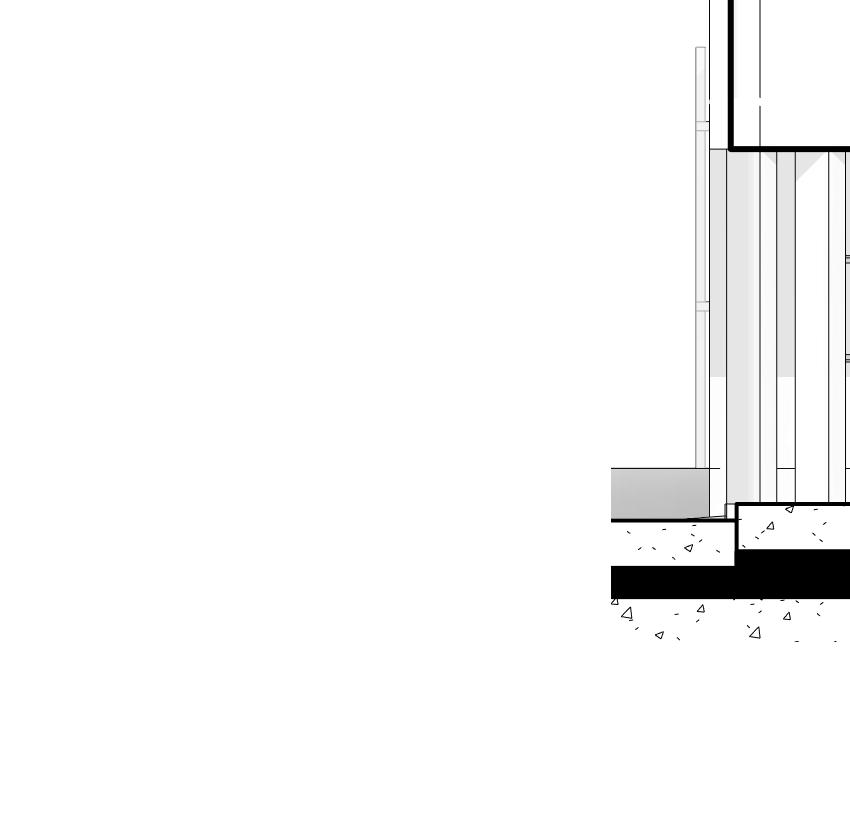

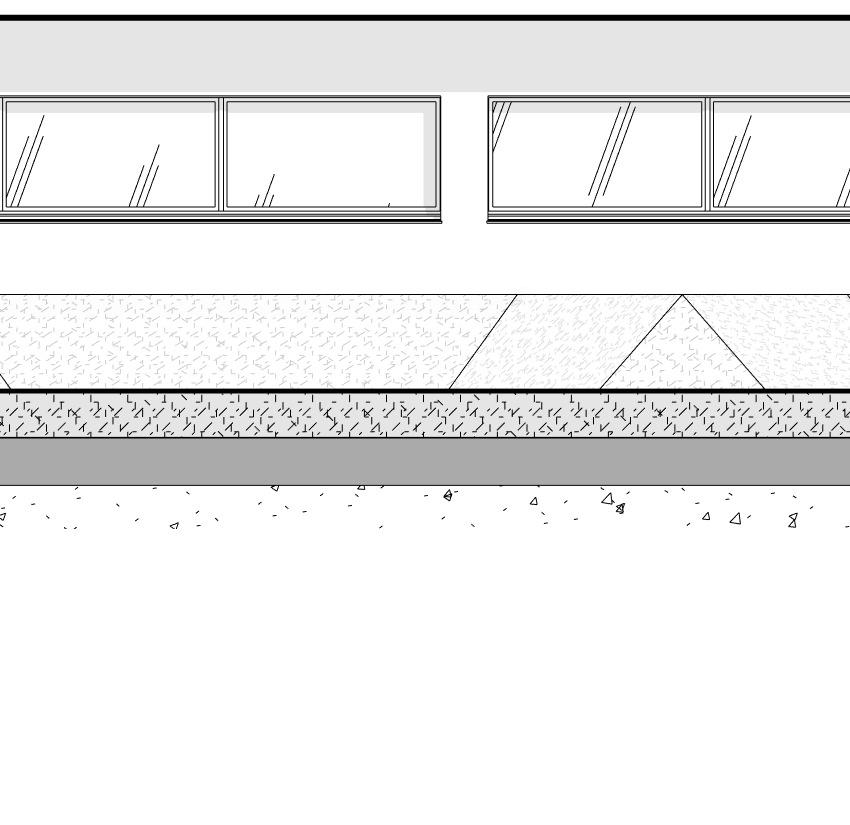

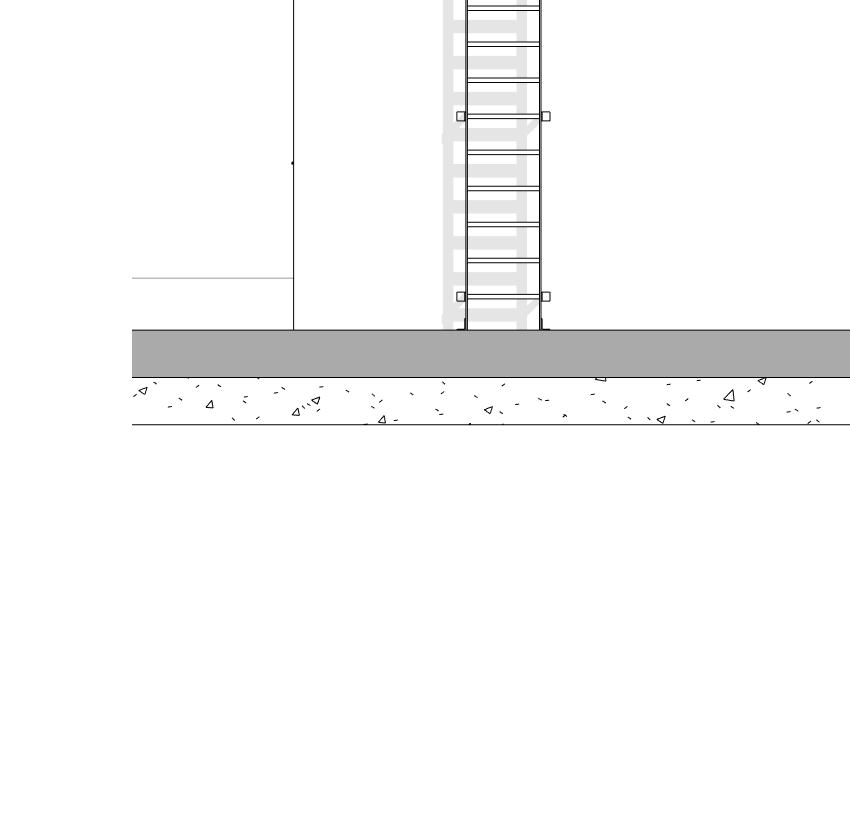

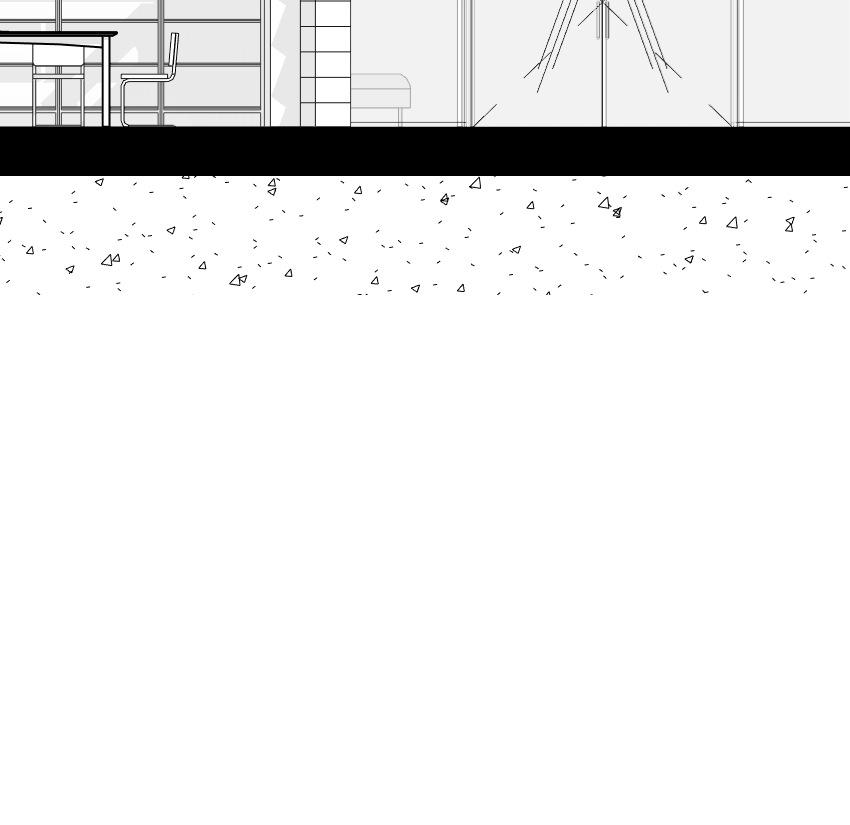

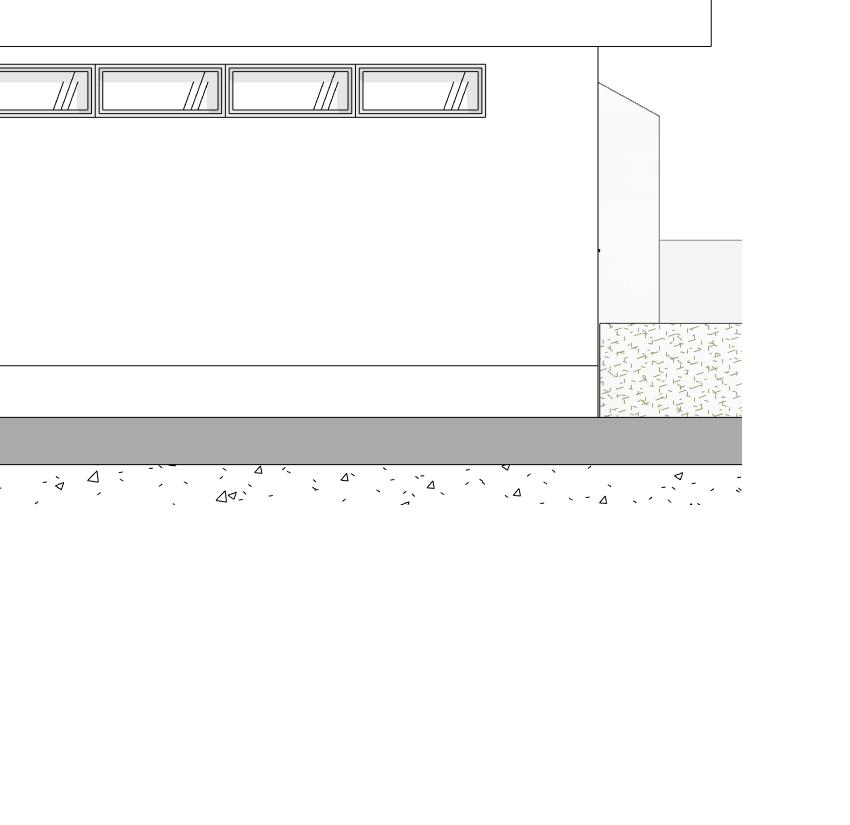

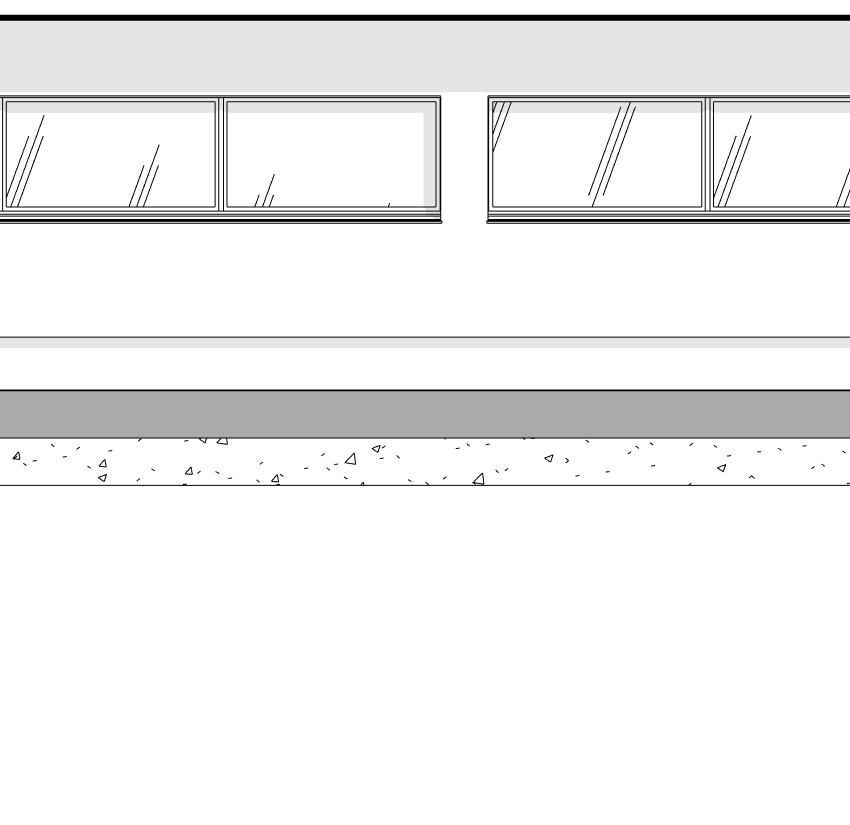

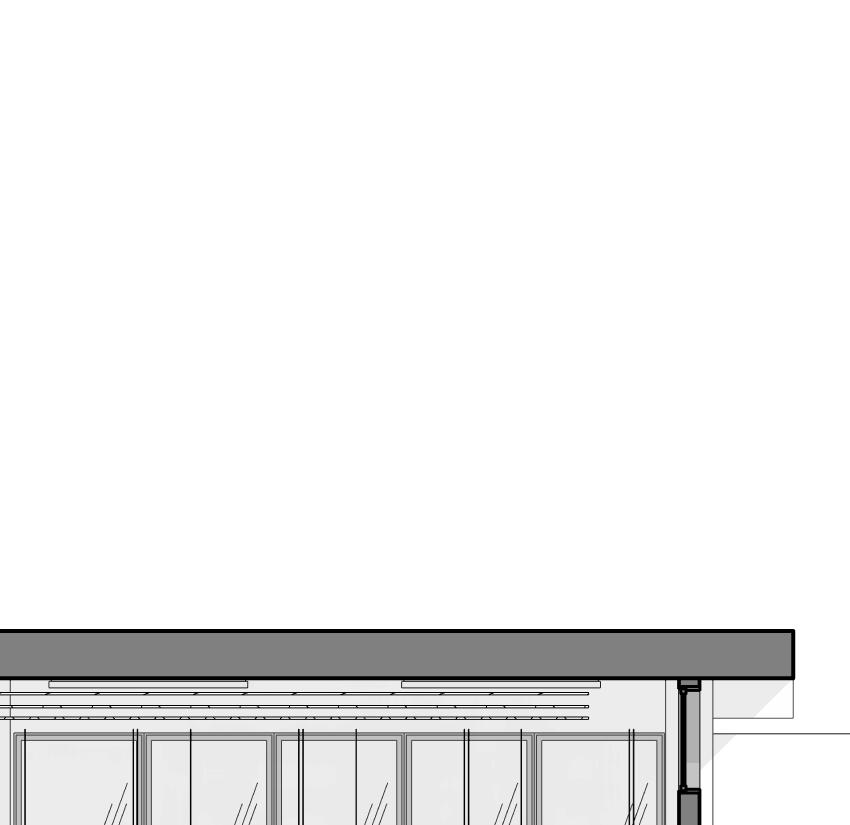

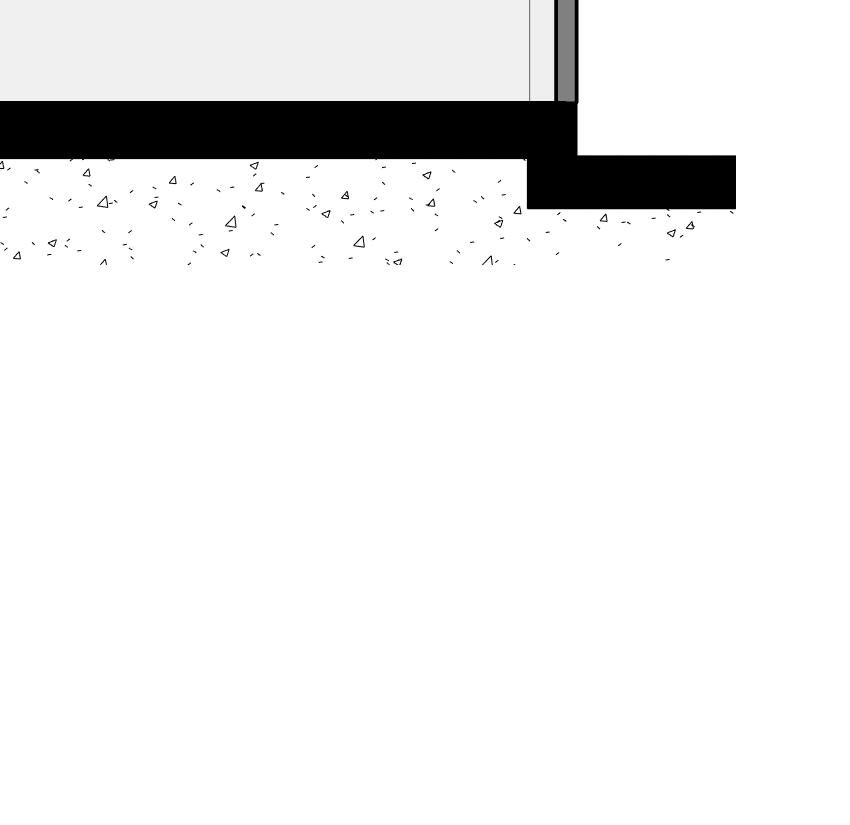

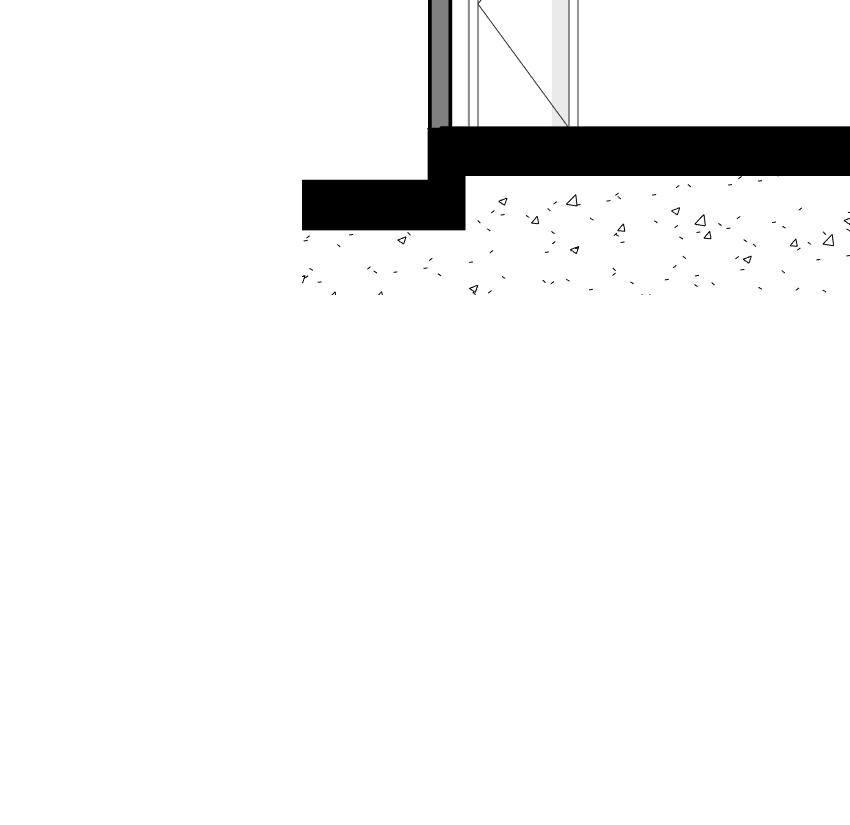

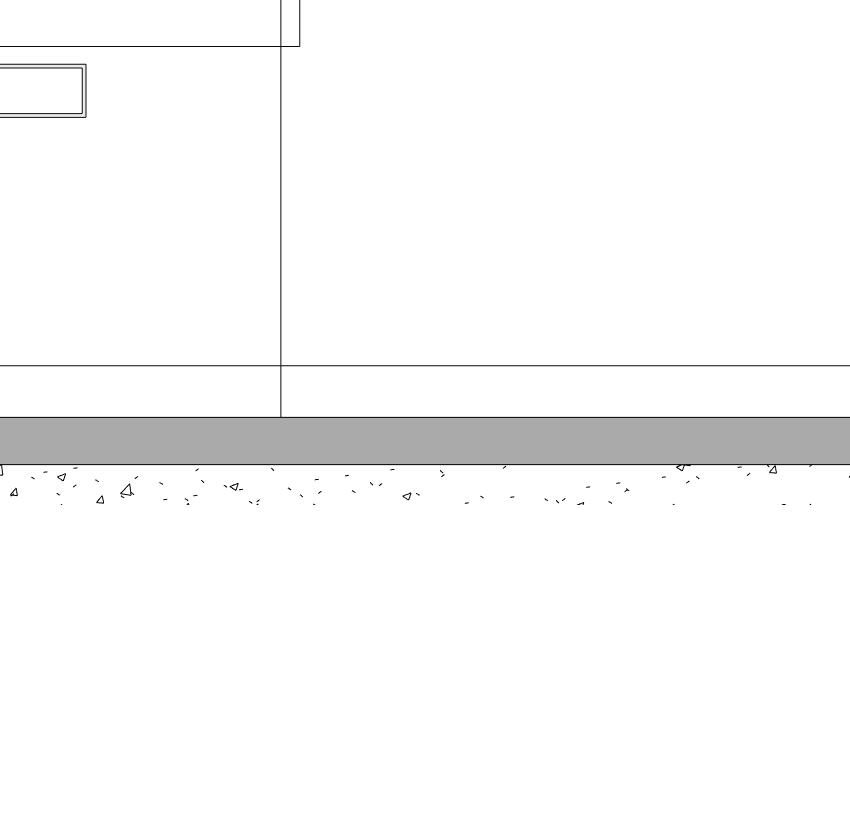

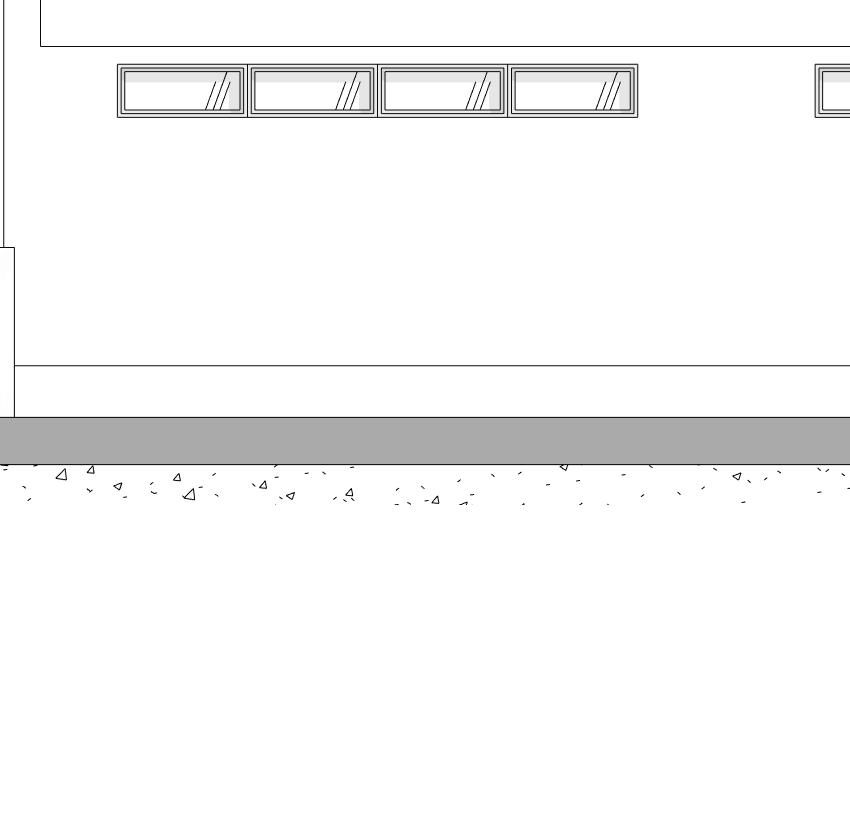

02.1002.10 Firme de concretoFirme de concreto de 10cm espesor, f'c=250kg/cm2 colado en sitio, con malla electrosoldada En sitio
02.1102.11 Pasto San Agustin Pasto San Agustin en rollo Vivero Leona Vicario

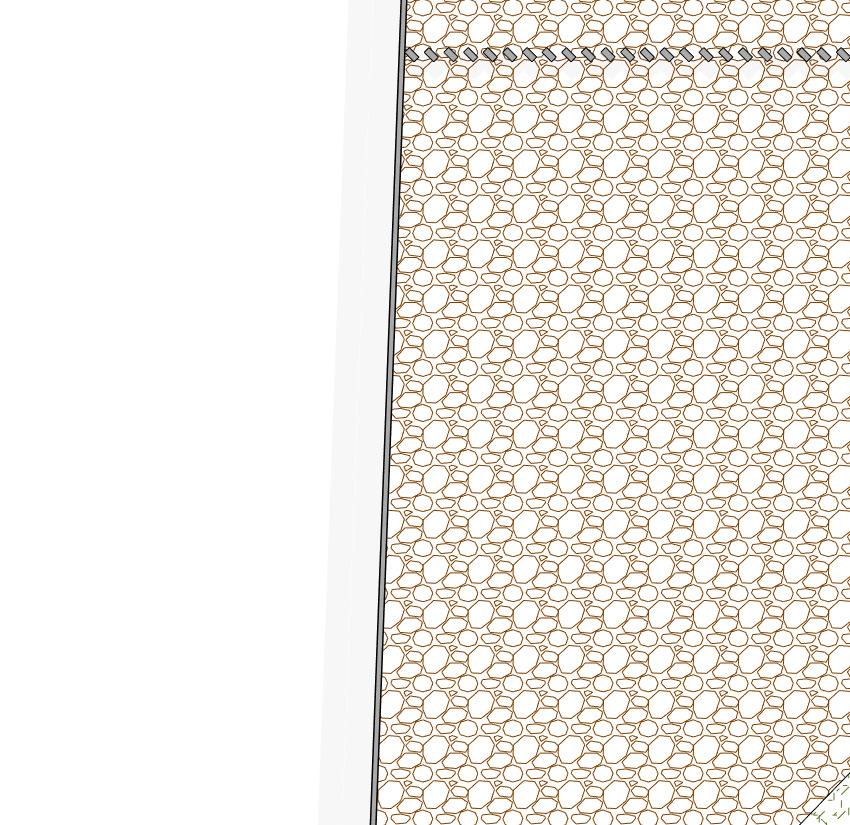

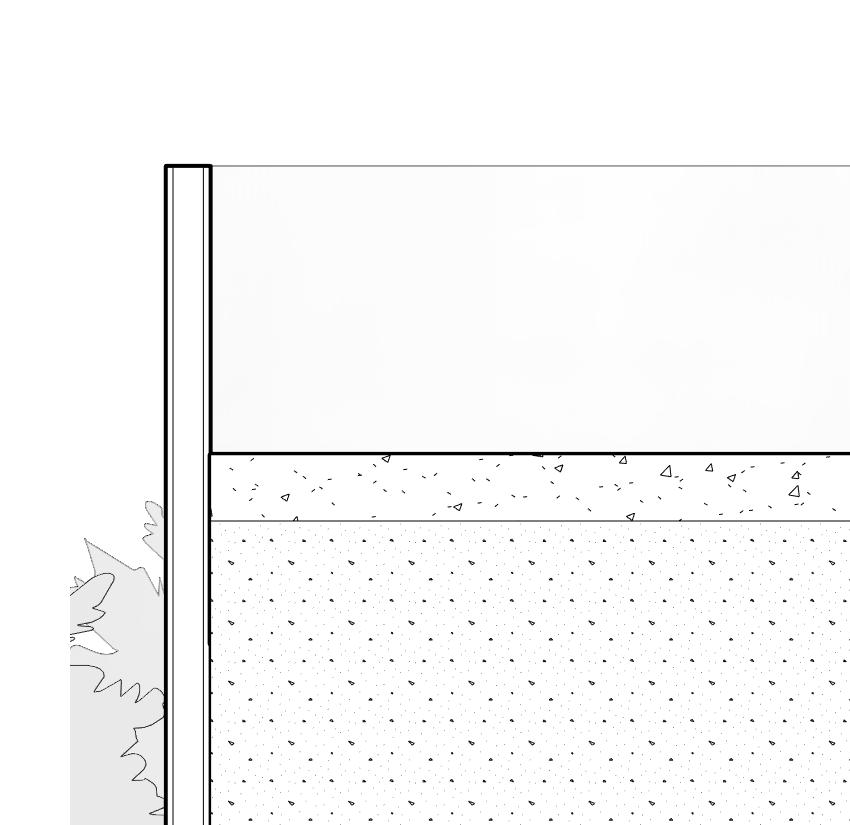

02.1202.12 Terreno Tierra existente Existente

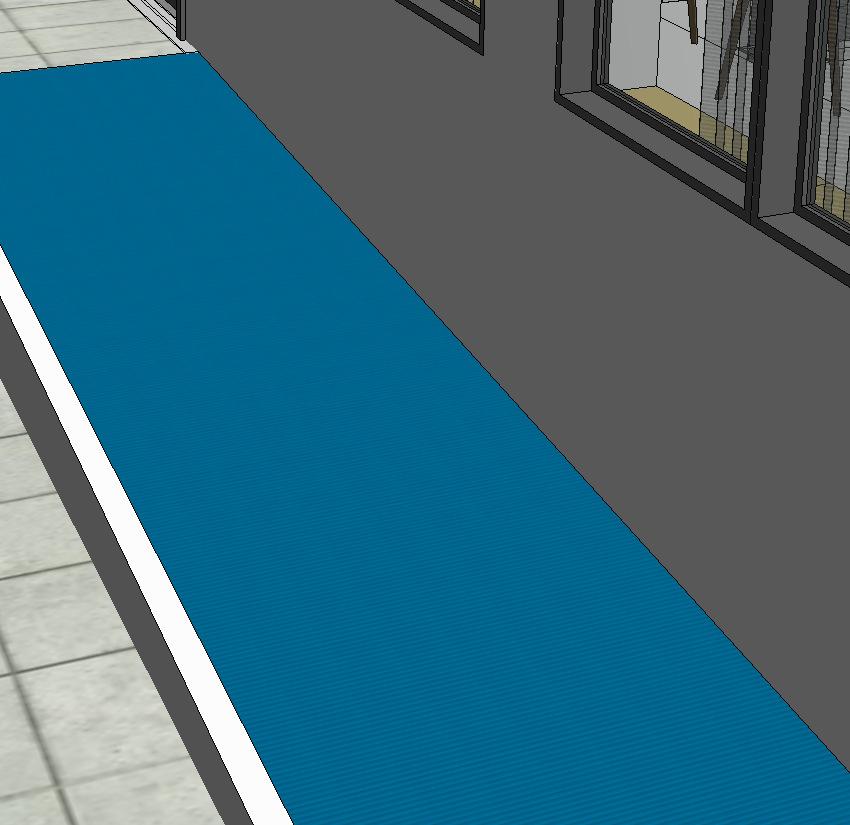

02.1302.13 Concreto estriadoConcreto estiado f´c=250 kg/cm2. Armado con acero de refuerzo según la especificación estructural. En sitio
Nombre Material: Descripción Material: Fabricante Material: Imagen
02.0102.01 Piso cerámico Piso Cerámico, 60x60, Mod. existente Existente
02.0202.02 Alfombra de rizoAlfombra de rizo en rollo, Mod. Grand Slam - Acero Milán Terza
02.0302.03 Alfombra de rizoAlfombra de rizo, en rollo, Mod. Guerrero SprintArcilla Dorada Terza
02.0402.04 Alfombra zona 1 02.04 Alfombra zona Emco
02.0502.05 Alfombra zona 2 02.05 Alfombra zona 2 Emco
02.0602.06 Caucho contínuo 02.06 Caucho contínuo, Color infill Equypark
02.0702.07 Caucho continuo 02.07 Caucho continuo, Color amarillo Equypark
02.0802.08 Piso cerámicoPiso Cerámico, 60x60, Mod. Brunei Ivory Mate ETT Alto PEI IV 60x60cm Interceramic
Exterior Clave Descripción Estado Imagen

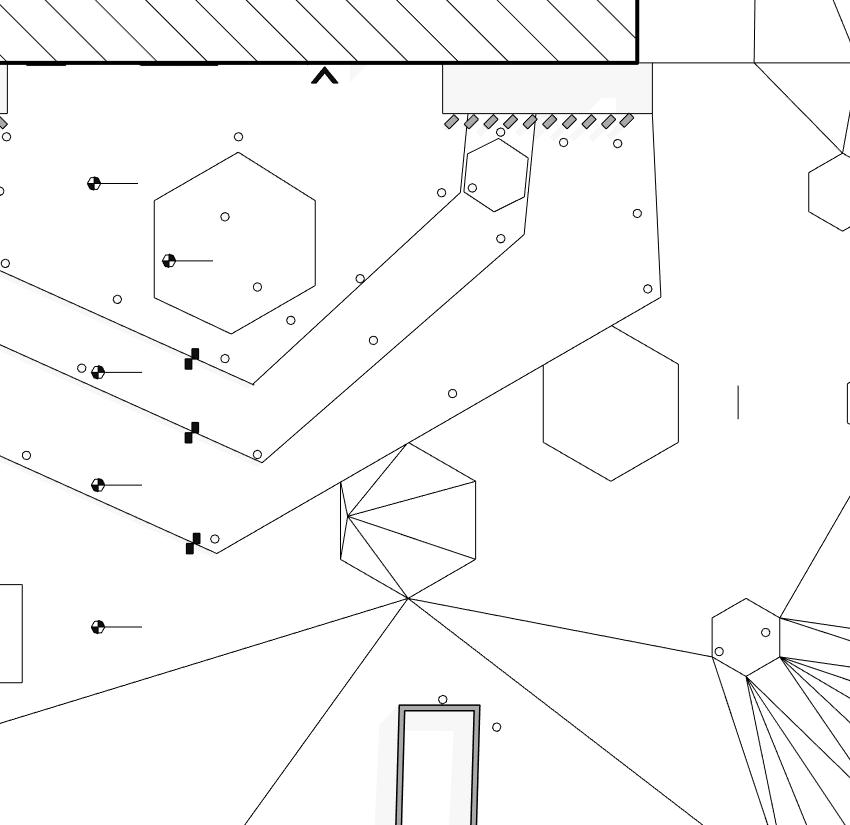

LUM-10 Poste de iluminación Existente
LUM-11 Reflector de exterior LED, 6w, Marca General Ligthing, Mod. 19385-4 Nuevo

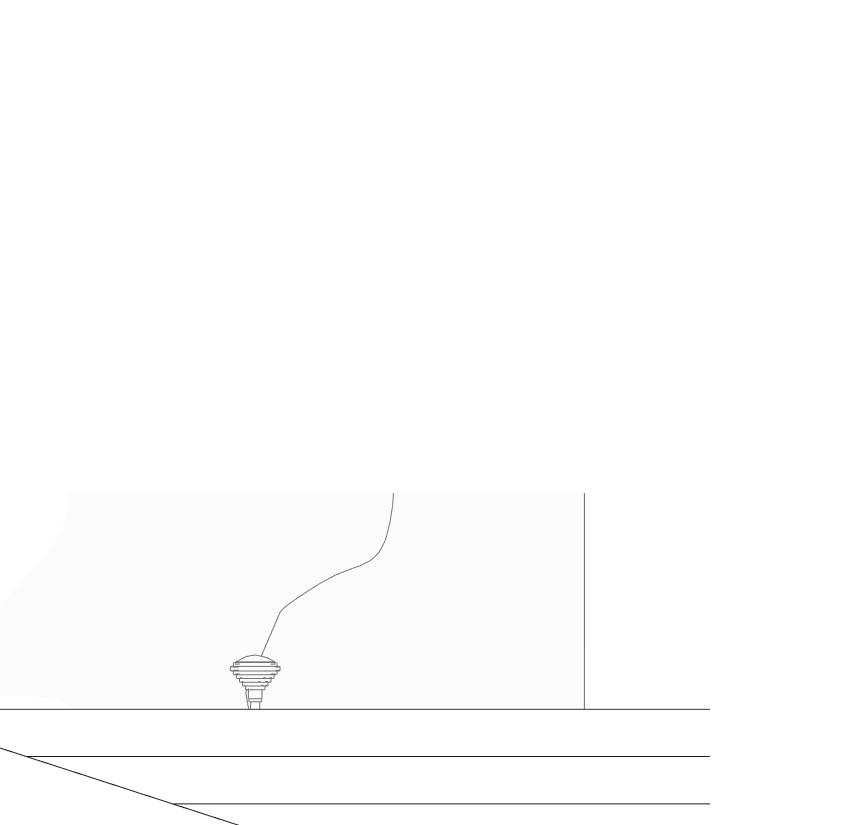

LUM-12 Luminaria de empotrar en piso Marca Tecnolite, Mod. H-605/N Nuevo

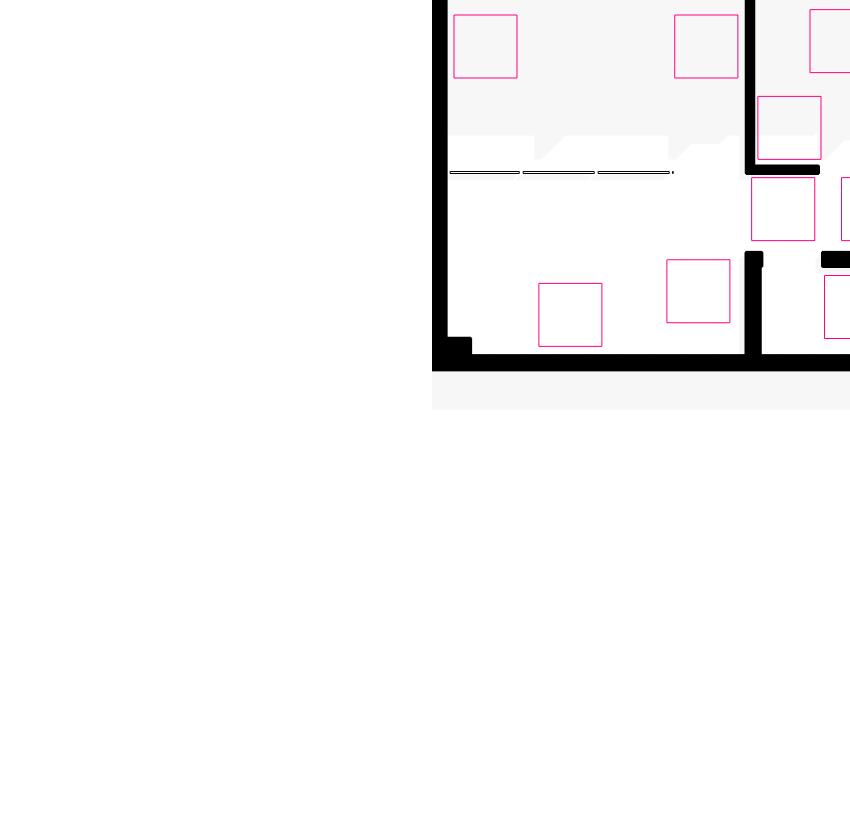

Luminarias Interior Clave Descripción Estado Imagen

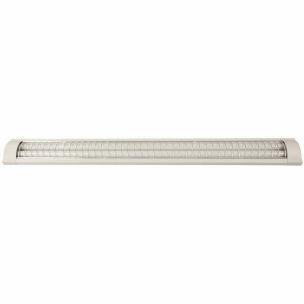

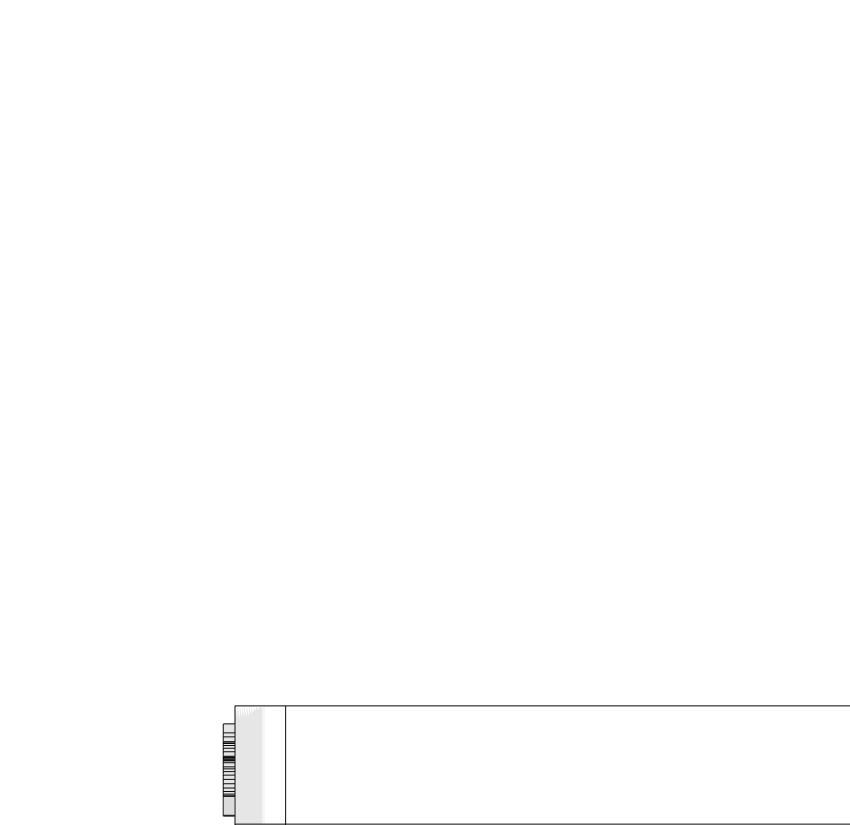

LUM-01 Luminaria Led T8 Existente
LUM-02 Luminaria de flujo lineal de empotrarExistente

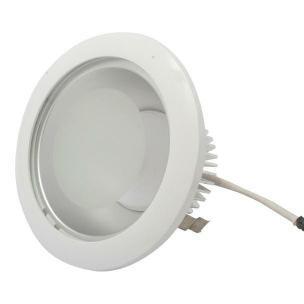

LUM-03 Luminaria Led, empotrada Existente

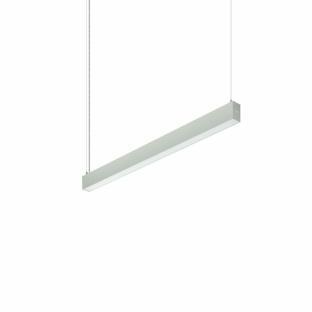

LUM-04 Luminaria suspendida, Marca Phillips, Mod. TrueLine, SP533P L1410 Nuevo

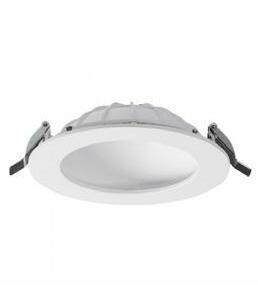

LUM-05 Luminaria Led, empotrada, Marca Tecnolite Mod. CO1215BBCB Nuevo
LUM-06 Luminario Pared Led, Mod. Fuyu, Marca Tecnolite 3000K Blanco 100-240 Nuevo

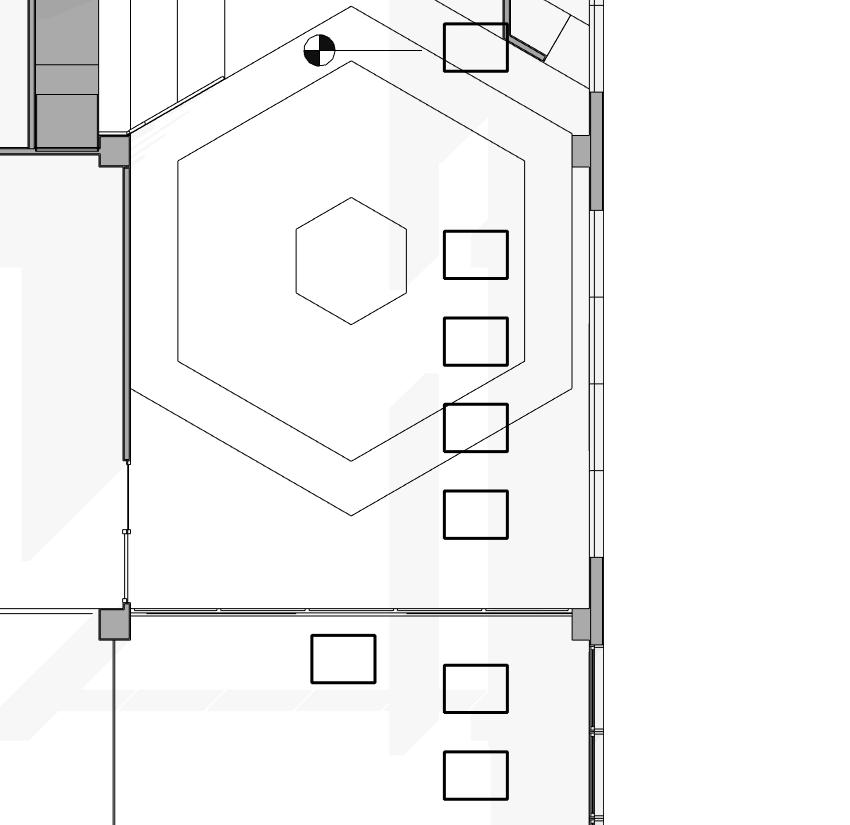

Catálogo de decorativos
Marca de tipo Ubicación Descripción Cantidad Unidad Marca Modelo
MD-01 Sala General Cojín decorativo 9 Pza. Artesanal N/A
MD-01 Sala Infantil (Ludoteca)Cojín decorativo 1 Pza. Artesanal N/A
MD-02 Sala General Hexágono de madera 111 Pza. Artesanal N/A
MD-03 Sala Infantil (Ludoteca)Taburete rompecabezas 3 Pza. Artesanal N/A
MD-04 Sala Infantil (Ludoteca)Taburete cubo 1 Pza. Artesanal N/A
Catálogo de equipos
Marca de tipo Ubicación Descripción Cantidad Unidad Marca Modelo
MQ-01 Biblioteca DigitalEquipo de computación 12 Pza. Existente Existente
MQ-01 Recepción Equipo de computación 4 Pza. Existente Existente
MQ-01 Sala General Equipo de computación 1 Pza. Existente Existente
MQ-02 Recepción Impresora 1 Pza. Xerox MP200
MQ-03 Biblioteca DigitalEquipo de seguridad de acceso istema de control de acceso con alarma de sonido y Luz 1 Pza. Eshakhare Library1
MQ-03 Vestíbulo Equipo de seguridad de acceso, istema de control de acceso con alarma de sonido y Luz 3 Pza. Eshakhare Library1
MQ-04 Sala AudiovisualProyector 1 Pza. ViewSonic PA503S
MQ-04 Sala Infantil (Ludoteca)Proyector 1 Pza. ViewSonic PA503S
MQ-05 Recepción Multifuncional Office Jet PRO 1 Pza. HP 7740 Catálogo de mobiliario
Marca de tipo
MU-01 Biblioteca DigitalLibrero alto 12 Pza. Carpintería
MU-02 Biblioteca DigitalLibrero bajo 9 Pza. Carpintería
MU-02 Hemeroteca Librero bajo 6 Pza. Carpintería
MU-02 Sala AudiovisualLibrero bajo 12 Pza. Carpintería
MU-02 Sala de LecturaLibrero bajo 12 Pza. Carpintería
MU-02 Sala Grupal Librero bajo 10 Pza. Carpintería
MU-02 Sala Infantil (Ludoteca)Librero bajo 16 Pza. Carpintería
MU-03 Hemeroteca Rack para revistas y periódicos 8 Pza. Existente Existente
MU-05 Biblioteca DigitalLibrero mediano 6 Pza. Existente Existente
MU-05 Hemeroteca Librero mediano 4 Pza. Existente Existente
MU-05 Sala de LecturaLibrero mediano 4 Pza. Existente Existente
MU-05 Sala General Librero mediano 21 Pza. Existente Existente
MU-06 Ofna. Admón. Credenza 1 Pza. Existente Existente
MU-07 Biblioteca DigitalCarrito de libros 2 Pza. Existente Existente
MU-07 Sala AudiovisualCarrito de libros 1 Pza. Existente Existente
MU-07 Sala General Carrito de libros 2 Pza. Existente Existente
MU-07 Sala Grupal Carrito de libros 1 Pza. Existente Existente
MU-07 Sala Infantil (Ludoteca)Carrito de libros 1 Pza. Existente Existente
MU-08 Recepción Mostrador 2 Pza. Carpintería
MU-09 Recepción Mueble de paquetería 1 Pza. Existente Existente
MU-10 Biblioteca DigitalEscalera de librero 2 Pza. Existente Existente

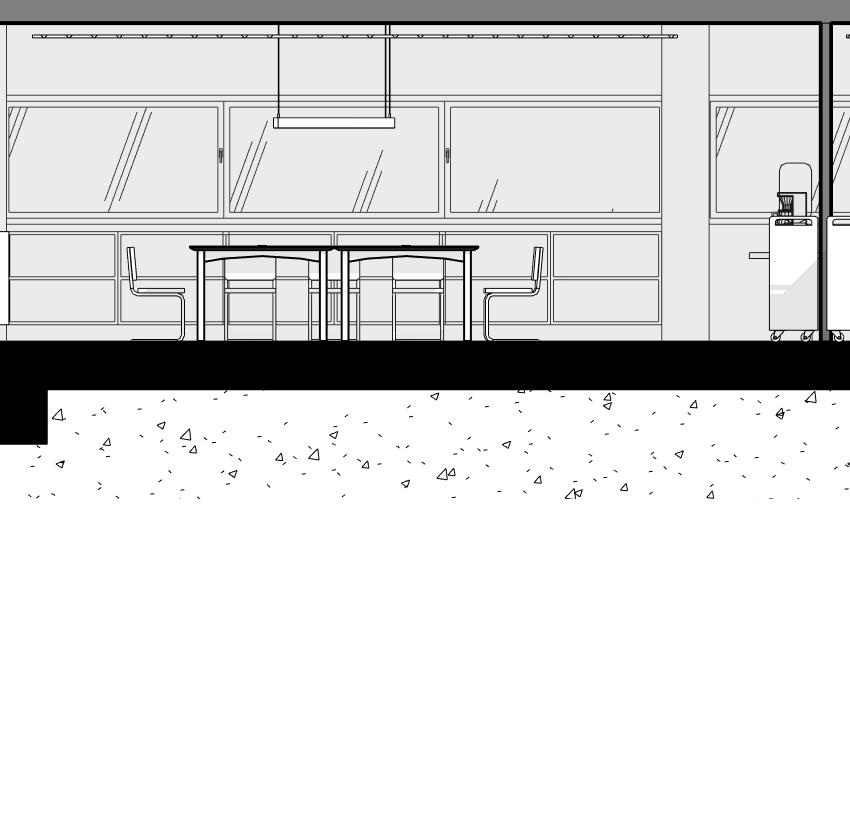

Catálogo de mobiliario - Mesas
Marca de tipo Ubicación Descripción
CantidadUnidadMarcaModelo
MT-01HemerotecaMesa rectangular 2 Pza.ExistenteExistente
MT-01Sala AudiovisualMesa rectangular 4 Pza.ExistenteExistente
MT-01Sala GeneralMesa rectangular 4 Pza.ExistenteExistente
MT-02Sala GeneralMesa redonda 8 Pza.MeydoEDR/MTZ-120-28
MT-03Sala Infantil (Ludoteca) Mesa pequeña, remozada, pintada en diversos colores 9 Pza.ExistenteExistente
MT-04Sala GrupalDoble mesa de trabajo trapezoidal, estructura tubular cuadrada, cubiertas de triplay, formica y melamina;3 Pza.OfigrupEDR/MT-003
MT-05Sala GrupalMesa de trabajo trapezoidal, estructura tubular cuadrada, cubiertas de triplay, formica y melamina;2 Pza.OfigrupEDR/MT-003
MT-06Biblioteca DigitalMesa rectangular alta, cubiertas de triplay, formica y melamina; 12 Pza.OfigrupEDR/MT-003
MT-07Ofna. Admón.Mesa de escritorio 1 Pza.ExistenteExistente
MT-08Ofna. AuxiliarMesa de escritorio 1 Pza.ExistenteExistente
MT-09Sala de LecturaMesa portátil 1 Pza.MeydoVER/AL-1000
MS-01 Hemeroteca Silla Estilo Breuer, color negro. 8 Pza.
MS-01 Sala AudiovisualSilla Estilo Breuer, color negro. 15 Pza.
MS-01 Sala General Silla Estilo Breuer, color negro. 35 Pza.
MS-01 Sala Grupal Silla Estilo Breuer, color negro. 24 Pza.
MS-02 Sala Infantil (Ludoteca)Silla infantil, material madera, remozadas, barniz natura, pintura de varios colores 36 Pza.
Existente Existente
Existente Existente
Existente Existente
Existente Existente
Existente Existente
MS-03 Biblioteca DigitalSilla alta, asiento y respaldo tapizado 12 Pza. Carpintería
MS-03 Cocineta Silla alta, asiento y respaldo tapizado 2 Pza. Carpintería
MS-04 Vestíbulo Banca Pza. Carpintería
MS-09 Sala de LecturaSilla lounge, remozada, tapiz textil 5 Pza. Existente Existente
MS-10 Sala Infantil (Ludoteca)Sillon tipo puff 2 Pza. Carpintería
MS-11 Ofna. Admón. Silla de visita 2 Pza. Existente Existente
MS-11 Ofna. Auxiliar Silla de visita Pza. Existente Existente
MS-12 Ofna. Admón. Silla gerencial Pza. Existente Existente
MS-13 Ofna. Auxiliar Silla ejecutiva Pza. Existente Existente
MS-13 Recepción Silla ejecutiva 4 Pza. Existente Existente
MS-14 Sala de LecturaSillón de tres plazas, remozado, tapiz textil1 Pza. Existente Existente

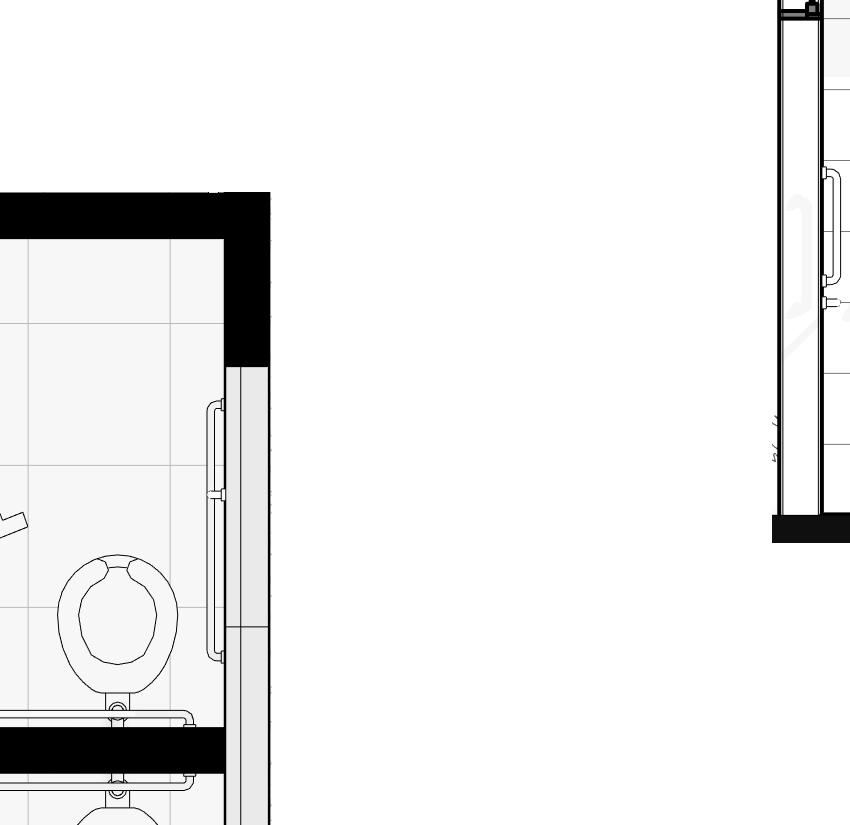

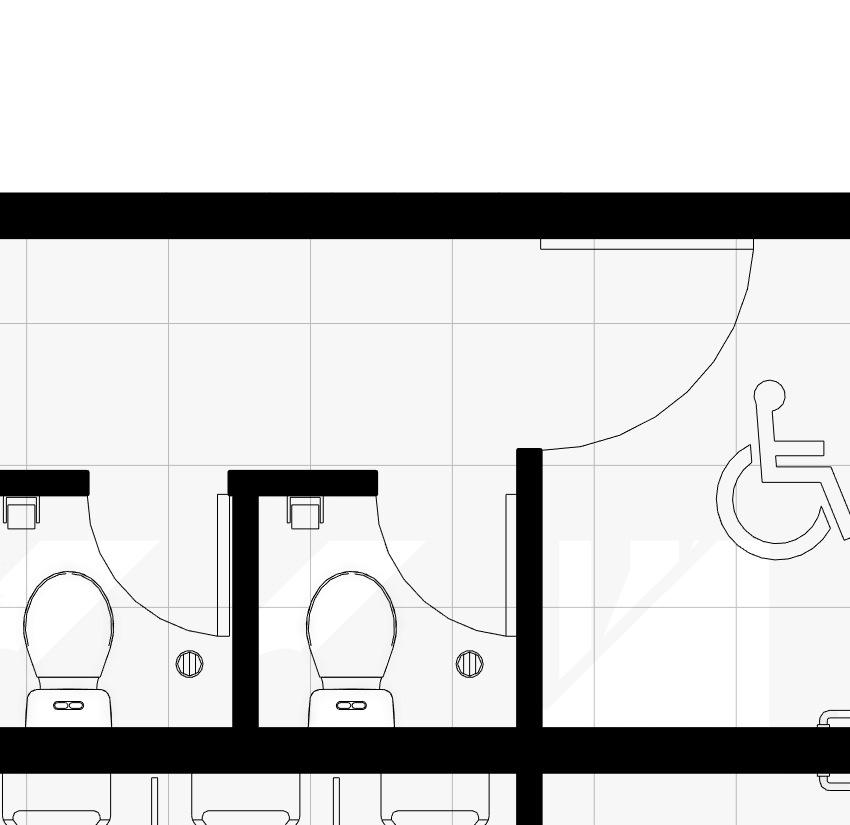

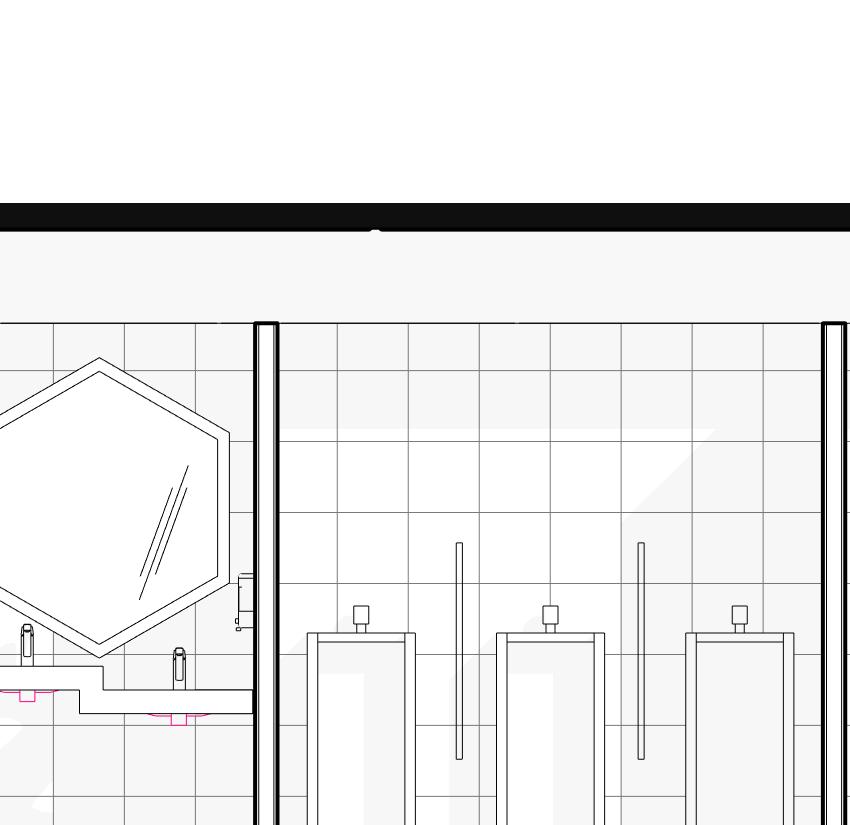

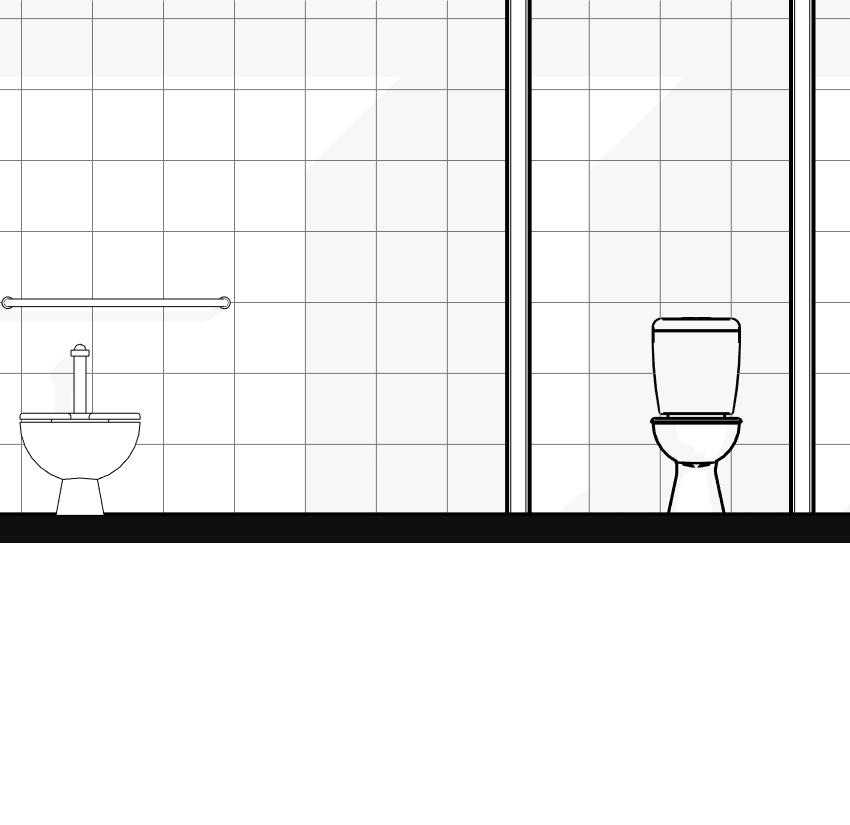

Catálogo de muebles sanitarios
Marca de tipo Ubicación Descripción Cantidad Unidad Marca
MP-01 Baño Admón. Inodoro Pza. Existente
MP-01 Baños Mujeres Inodoro 2 Pza. Existente
MP-02 Baños HombresLavabo empotrado 2 Pza. Existente
MP-02 Baños Mujeres Lavabo empotrado 2 Pza. Existente
MP-03 Baños HombresBarras de soporte para discapacitados. Barra de apoyo de seguridad para baño. Sóporta hasta 227 kg. Diseño decorativo, Acero, 18" Pza. Glacier Bay
MP-03 Baños Mujeres Barras de soporte para discapacitados. Barra de apoyo de seguridad para baño. Sóporta hasta 227 kg. Diseño decorativo, Acero, 18" Pza. Glacier Bay
MP-04 Baños HombresMigitorio 3 Pza. Existente
MP-05 Baño Admón. Lavabo Pza. Existente
MP-06 Baño Admón. Monomando Pza. Existente
MP-06 Baños HombresMonomando 2 Pza. Existente
MP-06 Baños Mujeres Monomando 2 Pza. Existente
MP-07 Coladera redonda 7 Pza. Helvex
MP-08 Baños HombresMampara separadora 2 Pza. Sanilock
MP-09 Baños Mujeres Porta rollo de papel 2 Pza. Existente
