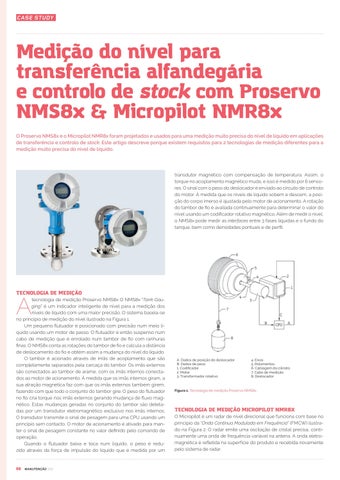

CASE STUDY
Medição do nível para transferência alfandegária e controlo de stock com Proservo NMS8x & Micropilot NMR8x O Proservo NMS8x e o Micropilot NMR8x foram projetados e usados para uma medição muito precisa do nível de líquido em aplicações de transferência e controlo de stock. Este artigo descreve porque existem requisitos para 2 tecnologias de medição diferentes para a medição muito precisa do nível de líquido.
transdutor magnético com compensação de temperatura. Assim, o torque no acoplamento magnético muda, e isso é medido por 6 sensores. O sinal com o peso do deslocador é enviado ao circuito de controlo do motor. À medida que os níveis de líquido sobem e descem, a posição do corpo imerso é ajustada pelo motor de acionamento. A rotação do tambor de fio é avaliada continuamente para determinar o valor do nível usando um codificador rotativo magnético. Além de medir o nível, o NMS8x pode medir as interfaces entre 3 fases líquidas e o fundo do tanque, bem como densidades pontuais e de perfil.
TECNOLOGIA DE MEDIÇÃO
A
tecnologia de medição Proservo NMS8x O NMS8x “Tank Gauging” é um indicador inteligente de nível para a medição dos níveis de líquido com uma maior precisão. O sistema baseia-se no princípio de medição do nível ilustrado na Figura 1. Um pequeno flutuador é posicionado com precisão num meio líquido usando um motor de passo. O flutuador é então suspenso num cabo de medição que é enrolado num tambor de fio com ranhuras finas. O NMS8x conta as rotações do tambor de fio e calcula a distância de deslocamento do fio e obtém assim a mudança do nível do líquido. O tambor é acionado através de imãs de acoplamento que são completamente separados pela carcaça do tambor. Os imãs externos são conectados ao tambor de arame, com os imãs internos conectados ao motor de acionamento. À medida que os imãs internos giram, a sua atração magnética faz com que os imãs externos também girem, fazendo com que todo o conjunto do tambor gire. O peso do flutuador no fio cria torque nos imãs externos gerando mudança de fluxo magnético. Estas mudanças geradas no conjunto do tambor são detetadas por um transdutor eletromagnético exclusivo nos imãs internos. O transdutor transmite o sinal de pesagem para uma CPU usando um princípio sem contacto. O motor de acionamento é ativado para manter o sinal de pesagem constante no valor definido pelo comando de operação. Quando o flutuador baixa e toca num líquido, o peso é reduzido através da força de impulsão do líquido que é medida por um
66
MANUTENÇÃO 153
A. Dados de posição do deslocador B. Dados de peso 1. Codificador 2. Motor 3. Transformador rotativo
4. Eixos 5. Rolamentos 6. Cablagem do cilindro 7. Cabo de medição 8. Deslocador
Figura 1. Tecnologia de medição Proservo NMS8x.
TECNOLOGIA DE MEDIÇÃO MICROPILOT NMR8X O Micropilot é um radar de nível direcional que funciona com base no princípio da “Onda Contínua Modulada em Frequência” (FMCW) ilustrado na Figura 2. O radar emite uma oscilação de cristal precisa, continuamente uma onda de frequência variável na antena. A onda eletromagnética é refletida na superfície do produto e recebida novamente pelo sistema de radar.
