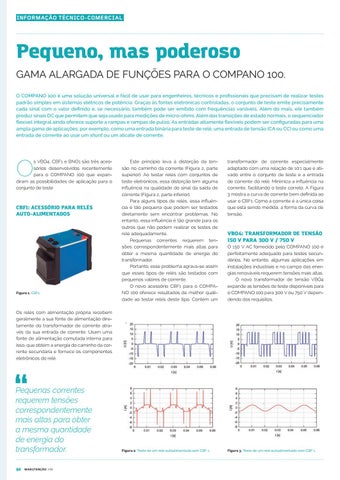

Pequeno, mas poderoso GAMA ALARGADA DE FUNÇÕES PARA O COMPANO 100. O COMPANO 100 é uma solução universal e fácil de usar para engenheiros, técnicos e profissionais que precisam de realizar testes padrão simples em sistemas elétricos de potência. Graças às fontes eletrónicas controladas, o conjunto de teste emite precisamente cada sinal com o valor definido e, se necessário, também pode ser emitido com frequências variáveis. Além do mais, ele também produz sinais DC que permitem que seja usado para medições de micro-ohms. Além das transições de estado normais, o sequenciador flexível integral ainda oferece suporte a rampas e rampas de pulso. As entradas altamente flexíveis podem ser configuradas para uma ampla gama de aplicações; por exemplo, como uma entrada binária para teste de relé, uma entrada de tensão (CA ou CC) ou como uma entrada de corrente ao usar um shunt ou um alicate de corrente.
O
s VBO4, CBF1 e BNO1 são três acessórios desenvolvidos recentemente para o COMPANO 100 que expandiram as possibilidades de aplicação para o conjunto de teste
CBF1: ACESSÓRIO PARA RELÉS AUTO-ALIMENTADOS
Figura 1. CBF1.
Este princípio leva à distorção da tensão no caminho da corrente (Figura 2, parte superior). Ao testar relés com conjuntos de teste eletrónicos, essa distorção tem alguma influência na qualidade do sinal da saída de corrente (Figura 2, parte inferior). Para alguns tipos de relés, essa influência é tão pequena que podem ser testados diretamente sem encontrar problemas. No entanto, essa influência é tão grande para os outros que não podem realizar os testes de relé adequadamente. Pequenas correntes requerem tensões correspondentemente mais altas para obter a mesma quantidade de energia do transformador. Portanto, esse problema agrava-se assim que esses tipos de relés são testados com pequenos valores de corrente. O novo acessório CBF1 para o COMPANO 100 oferece resultados de melhor qualidade ao testar relés deste tipo. Contém um
transformador de corrente especialmente adaptado com uma relação de 10:1 que é ativado entre o conjunto de teste e a entrada de corrente do relé. Minimiza a influência na corrente, facilitando o teste correto. A Figura 3 mostra a curva de corrente bem definida ao usar o CBF1. Como a corrente é a única coisa que está sendo medida, a forma da curva de tensão.
Figura 2. Teste de um relé autoalimentado sem CBF 1.
Figura 3. Teste de um relé autoalimentado com CBF 1.
VBO4: TRANSFORMADOR DE TENSÃO 150 V PARA 300 V / 750 V O 150 V AC fornecido pelo COMPANO 100 é perfeitamente adequado para testes secundários. No entanto, algumas aplicações em instalações industriais e no campo das energias renováveis requerem tensões mais altas. O novo transformador de tensão VBO4 expande as tensões de teste disponíveis para o COMPANO 100 para 300 V ou 750 V dependendo dos requisitos.
Os relés com alimentação própria recebem geralmente a sua fonte de alimentação diretamente do transformador de corrente através da sua entrada de corrente. Usam uma fonte de alimentação comutada interna para isso, que obtém a energia do caminho da corrente secundária e fornece os componentes eletrônicos do relé.
Pequenas correntes requerem tensões correspondentemente mais altas para obter a mesma quantidade de energia do transformador. 92
