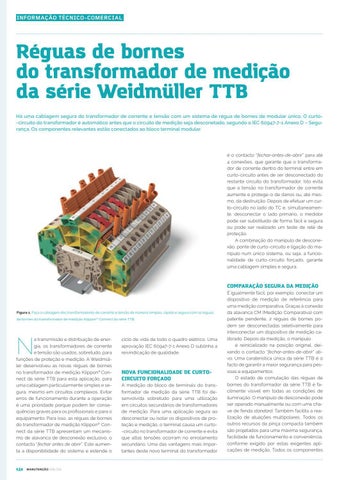

Réguas de bornes do transformador de medição da série Weidmüller TTB Há uma cablagem segura do transformador de corrente e tensão com um sistema de régua de bornes de modular único. O curto ‑circuito do transformador é automático antes que o circuito de medição seja desconetado, segundo o IEC 60947-7-1 Anexo D – Segurança. Os componentes relevantes estão conectados ao bloco terminal modular.
é o contacto “fechar-antes-de-abrir” para até 4 conexões, que garante que o transformador de corrente dentro do terminal entre em curto-circuito antes de ser desconectado do restante circuito do transformador. Isto evita que a tensão no transformador de corrente aumente e protege-o de danos ou, até mesmo, da destruição. Depois de efetuar um curto-circuito no lado do TC e, simultaneamente, desconectar o lado primário, o medidor pode ser substituído de forma fácil e segura ou pode ser realizado um teste de relé de proteção. A combinação do manípulo de desconexão, ponte de curto-circuito e ligação do manípulo num único sistema, ou seja, a funcionalidade de curto-circuito forçado, garante uma cablagem simples e segura.
COMPARAÇÃO SEGURA DA MEDIÇÃO
Figura 1. Faça a cablagem dos transformadores de corrente e tensão de maneira simples, rápida e segura com as réguas de bornes do transformador de medição Klippon® Connect da série TTB.
N
a transmissão e distribuição de energia, os transformadores de corrente e tensão são usados, sobretudo, para funções de proteção e medição. A Weidmüller desenvolveu as novas réguas de bornes no transformador de medição Klippon® Connect da série TTB para esta aplicação, para uma cablagem particularmente simples e segura, mesmo em circuitos complexos. Evitar erros de funcionamento durante a operação é uma prioridade porque podem ter consequências graves para os profissionais e para o equipamento. Para isso, as réguas de bornes do transformador de medição Klippon® Connect da série TTB apresentam um mecanismo de alavanca de desconexão exclusivo, o contacto “fechar antes de abrir”. Este aumenta a disponibilidade do sistema e estende o
132
MANUTENÇÃO 150/151
ciclo de vida de todo o quadro elétrico. Uma aprovação IEC 60947-7-1 Anexo D sublinha a reivindicação de qualidade.
NOVA FUNCIONALIDADE DE CURTOCIRCUITO FORÇADO A medição do bloco de terminais do transformador de medição da série TTB foi desenvolvida sobretudo para uma utilização em circuitos secundários de transformadores de medição. Para uma aplicação segura ao desconectar ou isolar os dispositivos de proteção e medição, o terminal causa um curto-circuito no transformador de corrente e evita que altas tensões ocorram no enrolamento secundário. Uma das vantagens mais importantes deste novo terminal do transformador
É igualmente fácil, por exemplo, conectar um dispositivo de medição de referência para uma medição comparativa. Graças à conexão da alavanca CM (Medição Comparativa) com patente pendente, 2 réguas de bornes podem ser desconectadas seletivamente para interconectar um dispositivo de medição calibrado. Depois da medição, o manípulo é reinicializado na posição original, deixando o contacto “fechar-antes-de-abrir” ativo. Uma caraterística única da série TTB é o facto de garantir a maior segurança para pessoas e equipamentos. O estado de comutação das réguas de bornes do transformador da série TTB é facilmente visível em todas as condições de iluminação. O manípulo de desconexão pode ser operado manualmente ou com uma chave de fenda standard. Também facilita a realização de atuações multipolares. Todos os outros recursos da pinça compacta também são projetados para uma máxima segurança, facilidade de funcionamento e conveniência, conforme exigido por estas exigentes aplicações de medição. Todos os componentes
