REDUÇÃO ATÉ 40% NO CONSUMO
ventilação de alta eficiência numa casa passiva Reabilitação passiva de uma habitação de 1918 em Barcelona, a “casa eficiente Mz”, diminuindo o consumo energético de 171 kWh/m2a para 17 kWh/m2a, utilizando um sistema de ventilação com recuperação de calor de muito alta eficiência da Zehnder. Zehnder Group Ibérica Indoor Climate, S.A.
Para o arquiteto, este projeto representou o desa‑ fio de reabilitar uma habitação construída em 1918, conservando a volumetria e a fachada origi‑ nal para a rua, mas melhorando as suas caraterís‑ ticas em termos de conforto térmico e acústico. Os sistemas de construção e materiais utiliza‑ dos na reabilitação permitiram atingir o objetivo, reduzindo ao mesmo tempo o consumo ener‑ gético de 171 kWh/m2a para 17 kWh/m2a (rea‑ bilitação energética de fator 10), transformando uma edificação tradicional existente numa casa passiva em apenas 120 dias. Um dos fatores-chave para efetuar numa habita‑ ção passiva é incorporar um sistema de ventilação com recuperação de calor de elevada eficiência. A obrigatoriedade de ventilar uma habitação passiva é lógica. Ao falarmos de uma construção que procura reduzir 10 vezes o consumo ener‑ gético, com isolamentos tão exigentes e uma hermeticidade tão elevada que praticamente não permite nenhuma infiltração de ar natural, temos de garantir, através de um sistema mecâ‑ nico, a correta ventilação interior. Como é nor‑ mal, essa ventilação deve ser feita através de um sistema de recuperação de calor que permita ventilar sem que isso implique qualquer custo energético. Sistema de ventilação utilizado No projeto da casa eficiente Mz, instalou-se um sistema completo de ventilação com recupera‑ ção de calor Zehnder. O sistema de ventilação completo inclui todo o sistema de distribui‑ ção de ar ComfoFresh. Também inclui os siste‑ mas silenciadores do ar ComfoWell, e tudo isso passando através dos recuperadores de calor 52
modelo ComfoAir 200, certificado pelo Passiv Haus Institute com 92% de eficiência. Trata-se de um sistema completo em que todas as referências e acessórios são standards e normalizados para a Zehnder, de maneira que todos os elementos do sistema são compatíveis entre si, garantindo uma estanqueidade e eficiên‑ cia do sistema que dificilmente seriam alcançadas com um sistema de conduta de painel ou chapa. O recuperador de calor contém, no seu inte‑ rior, um permutador de calor onde se produz a permuta entre o ar interior carregado de energia,
que extraímos da habitação por bocas de extra‑ ção situadas nas zonas húmidas, e o ar fresco exterior que se introduzirá na habitação através das condutas de impulsão que distribuem o ar até às bocas de impulsão nas zonas secas (sala de estar, quartos, entre outros). Existe uma infinidade de recuperadores de calor para ventilação, mas os permutadores mais eficientes e indispensáveis para uma habitação passiva, são os permutadores de fluxo em con‑ tracorrente, que obtêm eficiências que chegam a superar os 90-95%.

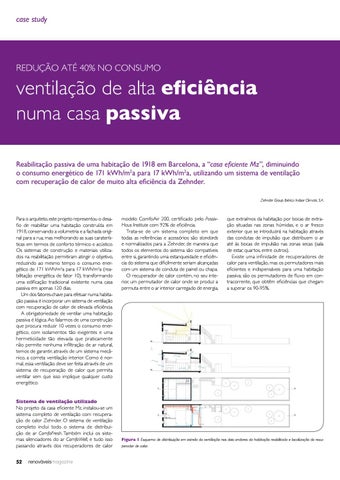

Figura 1 Esquema de distribuição em estrela da ventilação nos dois andares da habitação reabilitada e localização do recuperador de calor.
