DIAGRAMAS

Implantación del Proyecto

- Malla de ordenamiento debido a la forma irregular del terreno.

- Edificación regular y planteo de la malla estructural para el presente proyecto.

Altura

- Aprovechamiento de las distintas alturas del terreno para obtener visuales de la quebrada posterior.

- Espacios exteriores utilizados como miradores, terrazas verdes, huertos urbanos y zonas de recreación.

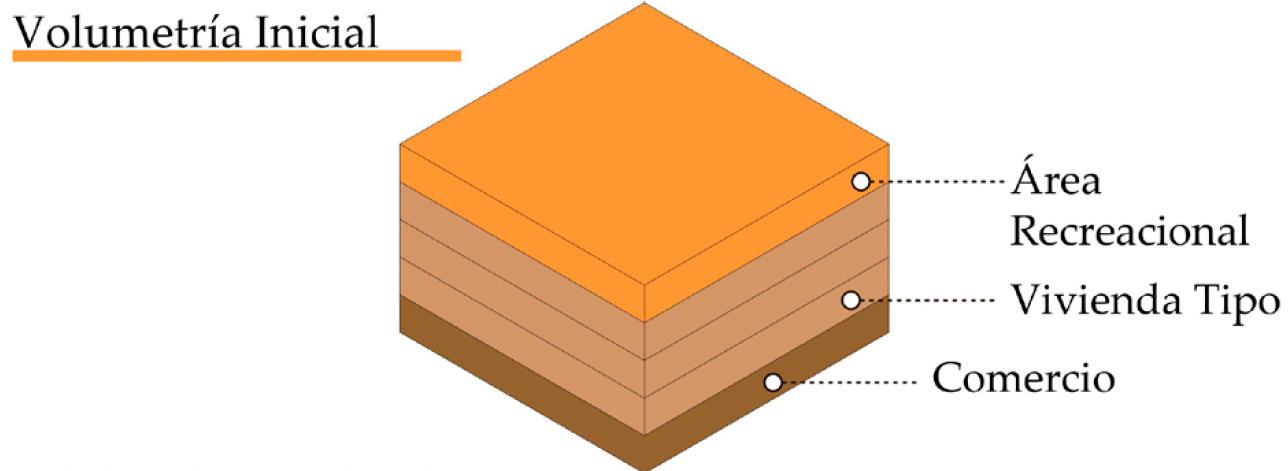

Volumetría y Zonificación

Zonas: Comercial, Residencial, Recreacional.

- Desfases entre los niveles divididos del volumen inicial, para generar espacios de miradores, huertos urbanos y terrazas verdes en niveles superiores.

- Relación con la estrategia planteada anteriormente.

E S T R A T E G I A S

La localización de la edificación como la latitud y orientación son componentes que apoyan al correcto funcionamiento de este mecanismo.

Además, este tipo de protectores solares pueden crear un fuerte carácter espacial en sus interiores, agregar un nuevo elemento al lenguaje arquitectónico y expresar una sensación auténtica del lugar.

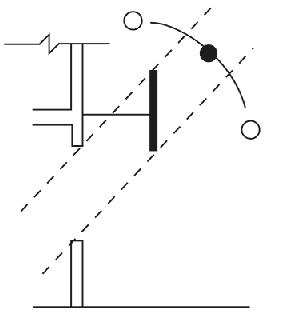

PROTECTORES VERTICALES:

Imagen Sección Características

Los protectores verticales son adecuados para las orientaciones este y oeste. es el segmento.

Los protectores verticales oblicuos a la fachada producen

Evitan la transmisión de calor.

Las lamas móviles pueden ensombrecer todo el hueco y orientarse de acuerdo a la posición del sol.

PROTECTORES HORIZONTALES:

Imagen Sección Características elementos Los horizontales opacos orientación sur y este.

Las lamas horizontales permiten el paso del aire cerca de la fachada. Además proporciona mejor protección que las verticales.

Los toldos tienen las mismas características que los elementos horizontales opacos y, ser pueden además retráctiles.

Las lamas horizontales suspendidas en planos horizontales, de protección la ángulos solares bajos.

Un plano sólido o perforado paralelo a la fachada protege los rayos del sol más bajos.

Las lamas móviles horizontales varían la a función en bra posición.

Fachada Principal | Se puede observar la edificación con los protectores solares horizontales y el espacio público.

Panorámica del conjunto | El reflejo en la parte inferior se genera debido a un espejo de agua en el espacio público.

Se considera tanto el confort térmico y lumínico en espacios interiores como algo fundamental en la propuesta arquitectónica, lo que permite desarrollar y plantear estrategias de control solar que ayude a crear espacios cómodos y confortables para las actividades diarias en la vida de las personas.

Detalle Constructivo | Detalle de protectores solares.

Herramientas:

Sala Tipo| El juego de sombras que proyecta dentro del espacio interior le da una sensación auténtica al lugar.

Habitación Tipo| Funcionalidad y estética, el principal objetivo de la utilización de protectores solares.
