La asignatura es obligatoria y de naturaleza fundamentalmente práctica. Tiene por finalidad explicar la función de las estructuras y su relación con el proceso creativo de la Arquitectura Se imparte conceptos sobre la relación: Forma-Estructura El curso desarrolla temas como (fuerzas externas e internas, estabilidad, equilibrio, resistencia, rigidez y su interrelación), así mismo se desarrollan conceptos sobre los elementos estructurales en compresión, flexión y tracción; sistemas convencionales y no convencionales. Concepto de estructuración. Concepto de reacción, sistemas de apoyo, idealización de las estructuras y su importancia. Análisis y flujo de las fuerzas a través de los diferentes sistemas estructurales. Definición geométrica. Reglas generales para el dimensionamiento de los elementos estudiados.
LOGRO DE LAASIGNATURA
Al finalizar la asignatura, el estudiante aplica los conocimientos adquiridos sobre el análisis del comportamiento y fenómeno estructural, identificando fuerzas y esfuerzos que actúan en las estructuras, aplicados a las actividades de diseño de proyectos y construcciones arquitectónicas de la realidad metropolitana, nacional y mundial en la que se desarrolla.
Hola, soy Christopher, estudiante de 4to ciclo de arquitectura, nací el 28 de Octubre del 2005, actualmente tengo 18 años. me gusta mucho jugar fútbol, socializar, tomar fotos, dibujar, observar la arquitectura de los diferentes sitios y escuchar música.
Soy una persona sociable y competitiva, lo que me ha llevado a ser capitán general de una de las 4 houses que se dividía en todo el colegio, también de algunos equipos de futbol en los que he estado, he obtenido premios en atletismo y también en computo por obtener la mayor nota de la promoción
C o n t a c t o
Teléfono: +51 923 433 370
Correo: cvaldiviesopinzon@gmail.com
Personal
202210106@urp.edu.pe
Universitario
Colegio Fermín Tangüis (2009 – 2016)
Inicial-Primaria
Colegio San Andrés (2017 -2021)
Secundaria
Universidad Ricardo Palma (2022-actualidad)
Pregrado
Compañerismo
Comunicación
Liderazgo
Trabajo en grupo
Creatividad
Lealtad
Photoshop
Ilustrator
InDesign
Lightroom
SketchUp
V-Ray
Luminion
Revit
AutoCAD
Enscape
Español
Ingles
Francés
Estructura Arquitectónica
1 Conceptos
2 Lebbeus Wood
3 Free Zone Zabreg
4 Modelado 3D
5 Algoritmo en Rhino
6 Panel A0
Estructura Propia
1 UR32-P01

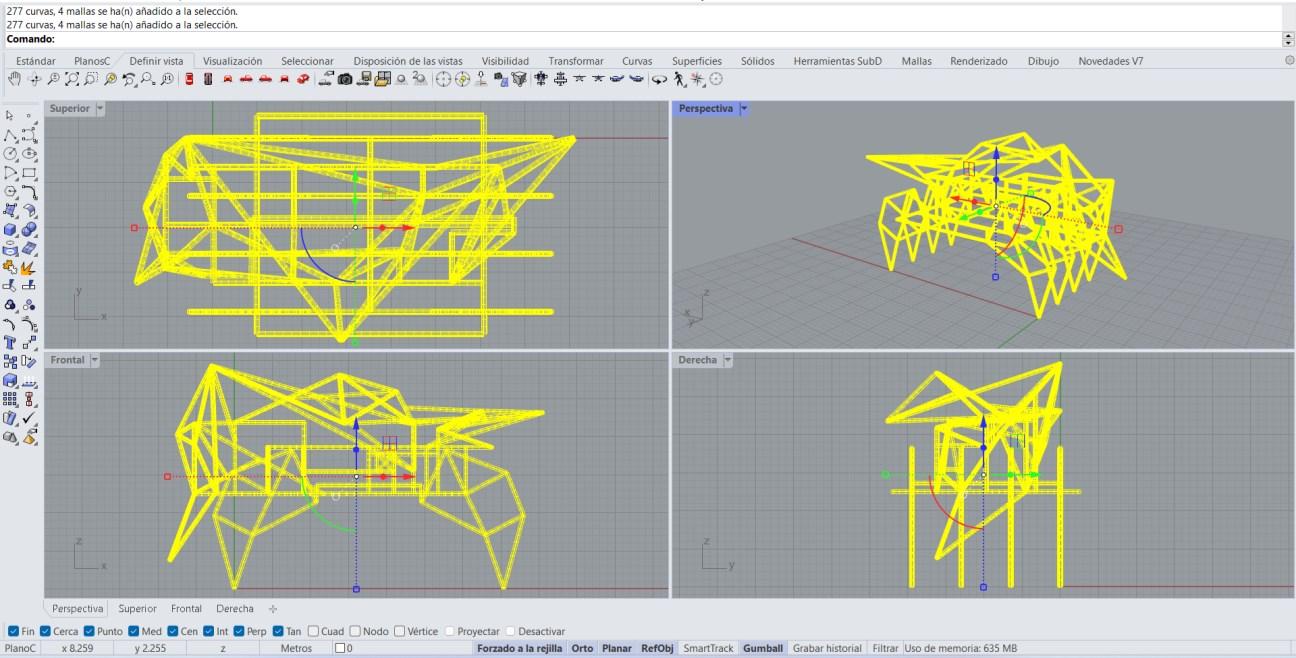

2 Diagramas en Rhino
3 Imagen A3
4 Algoritmos en Kangaroo
Resistencia
Rigidez Estabilidad

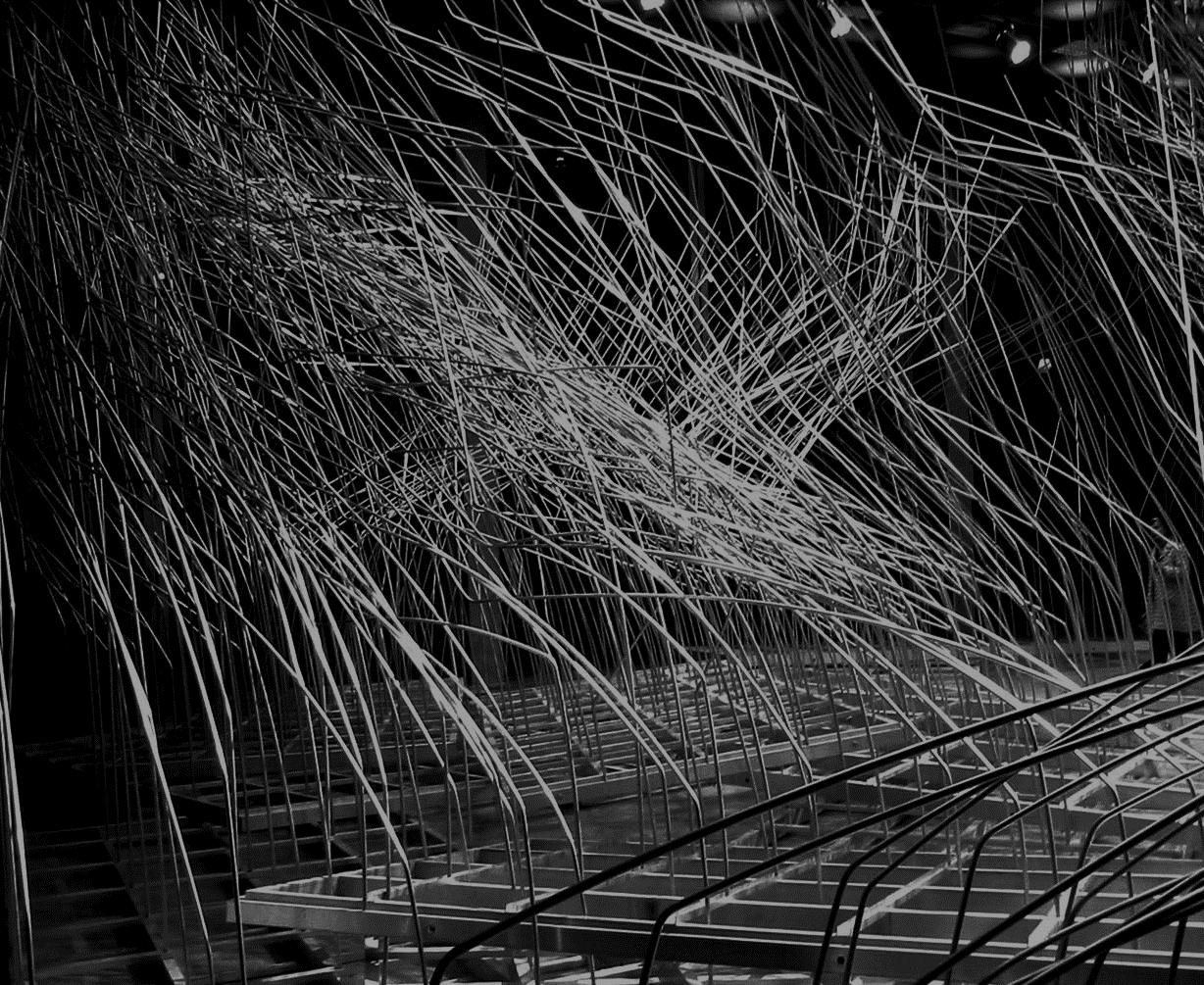

Multiverse III (2018)
Equilibrio
Estado de inmovilidad de un cuerpo, sometido únicamente a la acción de la gravedad, que se mantiene en reposo sobre su base o punto de sustentación.
En el equilibrio de la estructura juega un papel fundamental la forma en que la estructura se haya unida a la sustentación, que se efectúa habitualmente a través de uno o varios puntos de apoyo, cada uno de los cuales introduce una o varias restricciones al movimiento de la estructura.
Mas Yendo (Machines for Living in The End of Times)
Es la capacidad de un objeto de resistir la deformación cuando se aplica una fuerza externa
La rigidez de las estructuras, es la propiedad que tiene un elemento estructural para oponerse a las deformaciones o, dicho de otra manera, la capacidad de soportar cargas sin deformarse o desplazarse excesivamente.
Rigidez

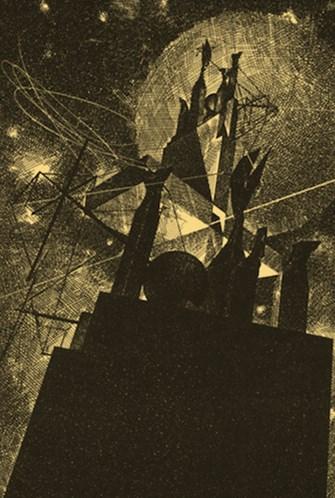

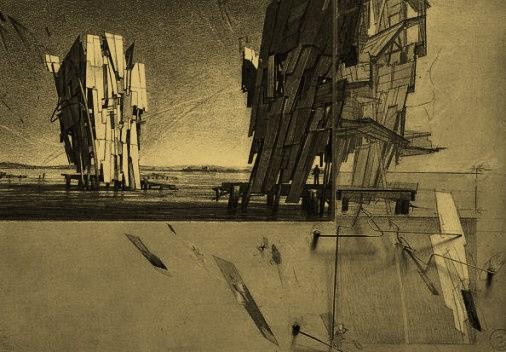

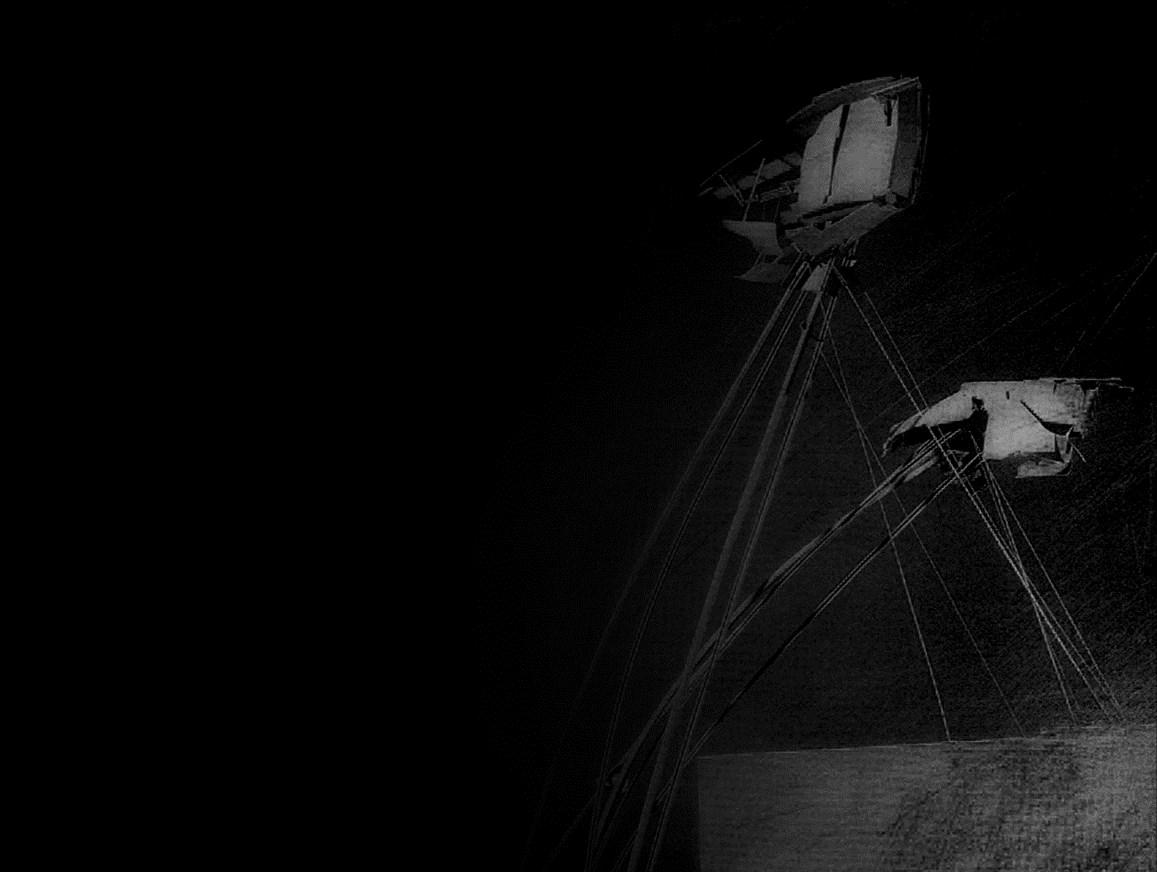

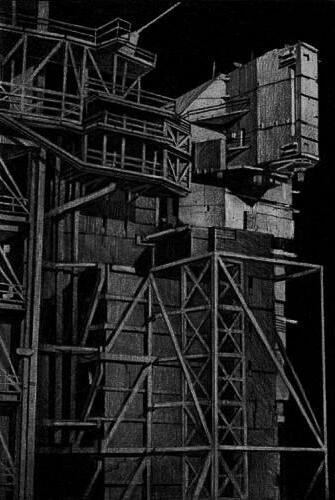

High Houses (L.W.)
Resistencia
La resistencia es una de las capacidades físicas básicas que posee un cuerpo para soportar una resistencia externa durante un tiempo determinado.
Es la capacidad que tienen los elementos estructurales de aguantar los esfuerzos a los que están sometidos sin romper. Depende de muchos factores entre los que destacan el material empleado, su geometría y el tipo de unión entre los elementos.

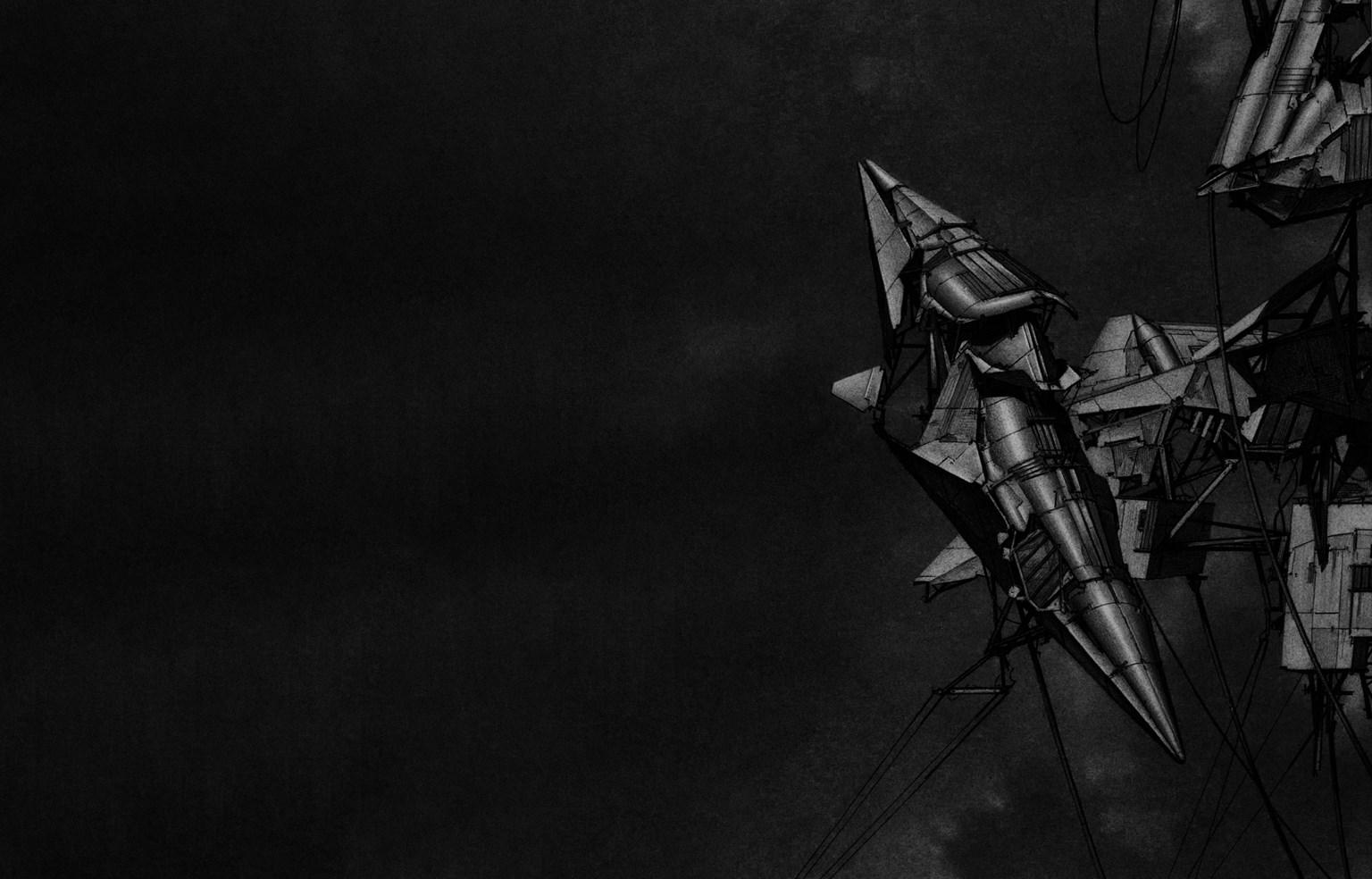

Mas Yendo (Machines for Living in The End of Times)
Estabilidad
Propiedad de un cuerpo de mantenerse en equilibrio estable o de volver a dicho estado tras sufrir una perturbación.
La estabilidad estructural se refiere a la capacidad de una estructura bajo las fuerzas que actúan sobre ella de alcanzar un estado de equilibrio mecánico. Las combinaciones de fuerzas o acciones bajo las cuales una estructura no es estable se denominan inestabilidades

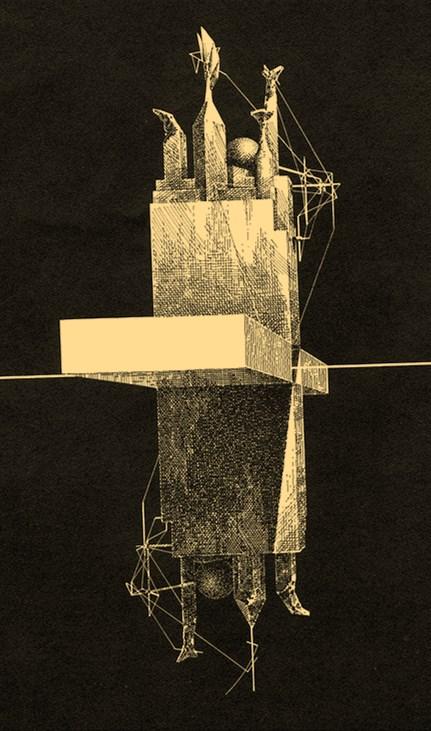

High Houses (L.W.)
Lebbeus Woods (1940 - 2012) fue un arquitecto, profesor y artista futurista estadounidense. Estudió arquitectura en la Universidad de Illinois y posteriormente se graduó en Ingeniería en la Universidad de Purdue.
Durante muchos años impartió clases en distintas universidades, su trabajo de investigación le ha valido que algunos de los más relevantes arquitectos del panorama actual le hayan reconocido deuda de gratitud. Es el caso de Zaha Hadid, Steven Holl o Eric Owen Moss , entre otros.
Libros
After Forms (LW)
Otros Libros: Radical Reconstruction (1997)
The New City (1992) Experimental Architecture (1976)
Anarchitecture
Architecture is a Political Act War and architecture RAT I Arhitektura
Propone la arquitectura como instrumento de transformación social, siendo esta un instrumento individualidad y de comunidad
Identifica dos patrones para la reconstrucción: restaurar la ciudad a su estado "histórico" o "borrar" los restos para construir una nueva utopía.
OneFiveFour Second Edition
Contiene elementos arquitectónicos, matemáticas y física en una visión única de un nuevo humanismo para la era de la información.
After Forms (LW)
Lebbeus Woods
“
La arquitectura y la guerra no son incompatibles Arquitectura es guerra Guerra es arquitectura
Estoy en guerra con mi tiempo, con la historia Con toda autoridad que reside en formas fijas y asustadas
En la historia de la arquitectura siempre ha habido pensadores que con sus propuestas dan una dimensión nueva a la profesión, independientemente de que su obra construida sea mucha o poca. Entre estos personajes sobresale Lebbeus Woods, este ha combinado el trabajo del arquitecto con el de artista y parte importante de su obra está relacionada con temas sociales e incluso científicos El mismo sintetiza esta visión:
“La interacción de los sistemas métricos que establecen límites entre materiales y formas energéticas es el fundamento de una ciencia universal (universciencia) cuyos trabajadores incluyen a todos los individuos”
Imaginó ciudades subterráneas, edificios flotantes y una tumba espacial eterna para Albert Einstein digna del intelecto expansivo del gran físico Con diseños tan grandiosos, tal vez no sea demasiado sorprendente que uno de los arquitectos conceptuales más influyentes, haya convertido solo uno de sus diseños tremendamente imaginativos en una estructura permanente

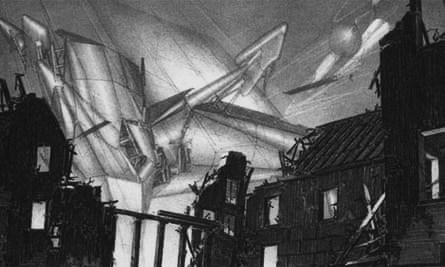

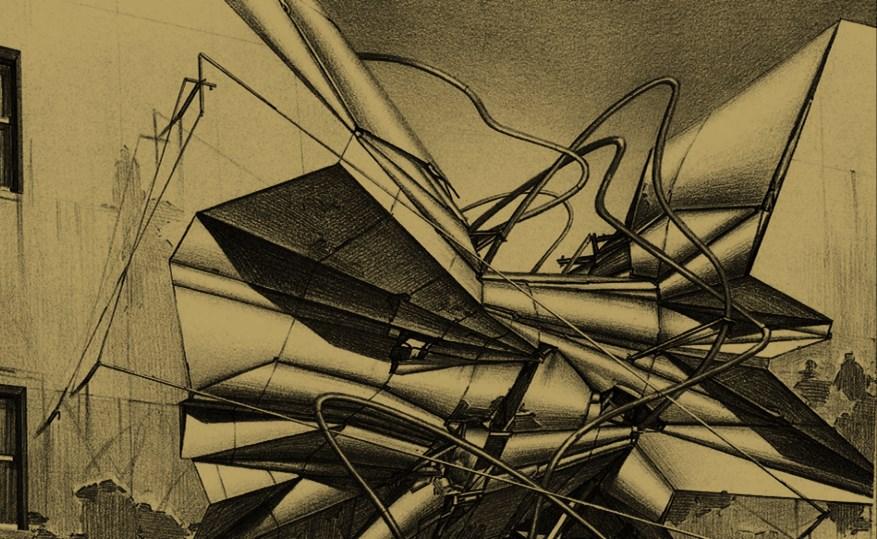

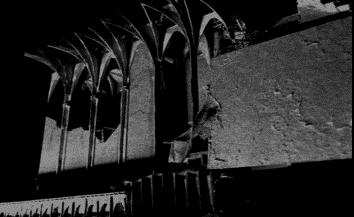

Projects for the reconstruction of
Sarajevo
War and Architecture
Tres principios
Un bloque residencial típico, muy dañado en algunos lugares, reconstruido con nuevos tipos de espacios para uso de los residentes El principio aquí es que la reconstrucción integra las experiencias de destrucción de las personas en los cambios sociales necesarios, así como en los arquitectónicos.

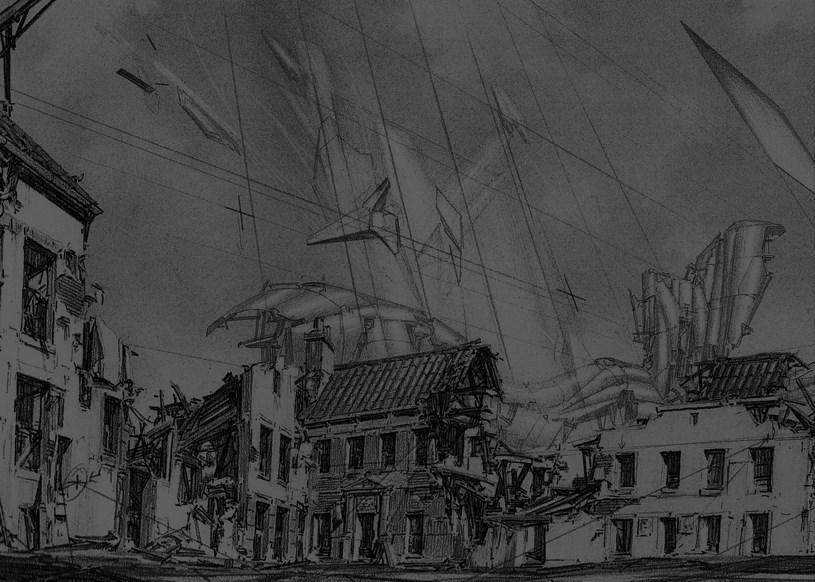

¨ Originalmente destinado a abordar la destrucción de edificios en Sarajevo, Bosnia, que yo y muchos otros esperábamos que resultara ser una catástrofe aislada, resultó ser sólo el comienzo de una nueva tendencia resultante de la globalización, una proliferación de conflictos regionales, guerras a menudo impulsadas por insurgentes que han resultado en la destrucción pieza por pieza de ciudades y el asesinato de sus habitantes que caracterizó el tortuoso ataque de tres años a Sarajevo. ”
Es importante recordar que la mayoría de estos edificios ordinarios están dañados sólo en parte y pueden salvarse mediante la reconstrucción de la ciudad de posguerra y sus nuevas formas de vida.
Las torres gemelas atacadas Los sistemas estructurales y de pisos de los edificios sobrevivieron y fueron adecuados para una "reconstrucción radical" Los nuevos tipos de espacio de oficinas se utilizarán de maneras que serán exclusivas de las condiciones de la posguerra.
La guerra destruye una ciudad, y en algún lado está destruyendo una civilización, y por lo tanto hay un ataque a la ciudades en todas partes, por lo que diseña estructuras móviles para instalar en lugares sísmicos. Explora la caótica realidad urbana con imágenes incisivas. Intuye la reconstrucción de territorios devastados por acciones bélicas multiplicando espacios mediante la superposición de capas en diferentes niveles Condena la violencia dejando visibles sus secuelas. Responde al caos con un nuevo orden ajustado a su imaginación. Impone su poética de manera sugestiva

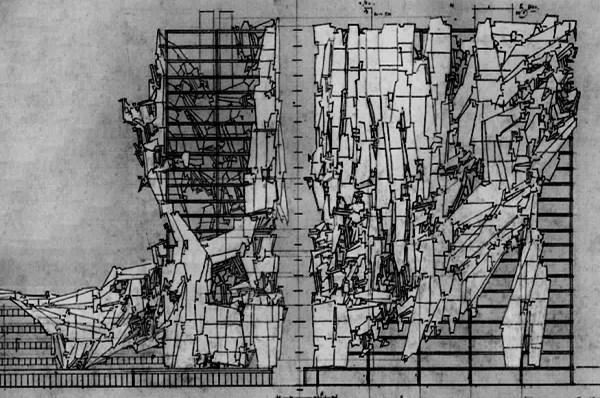

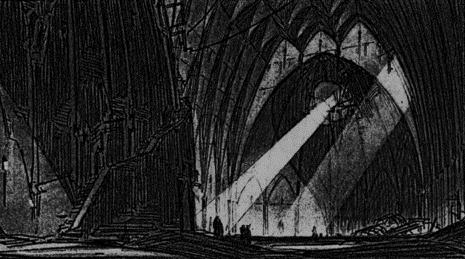

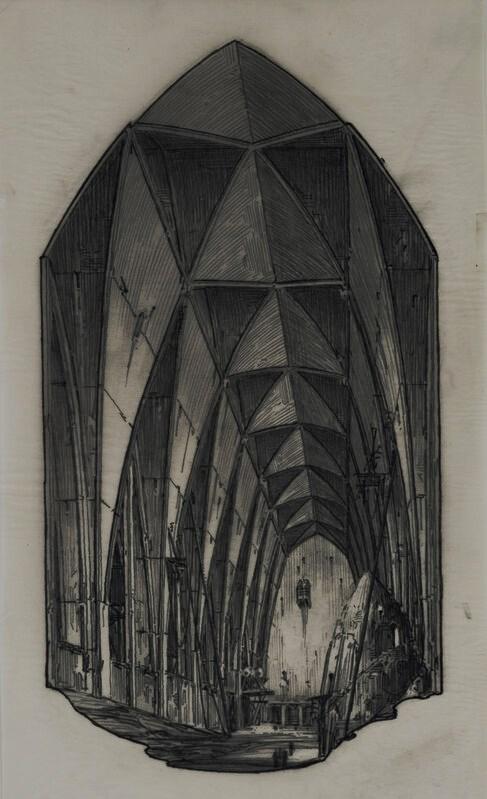

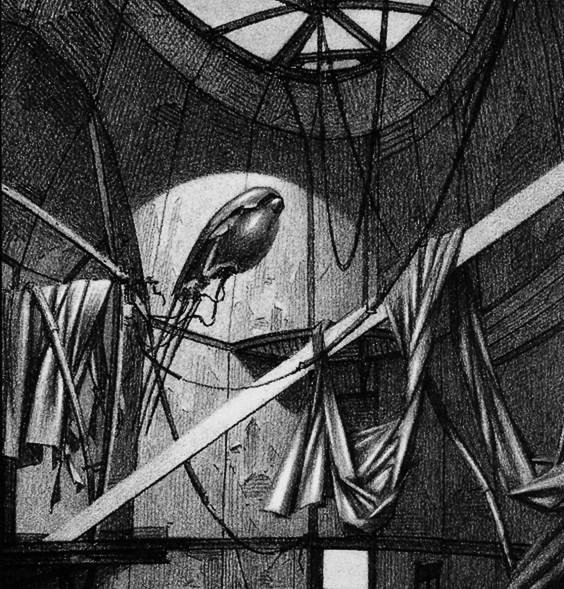

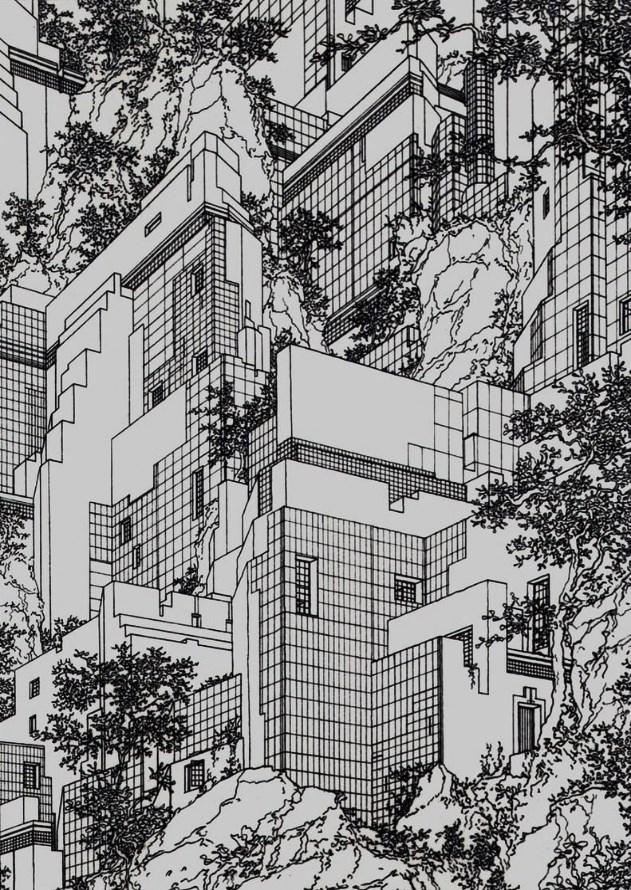

Obras de Lebbeus

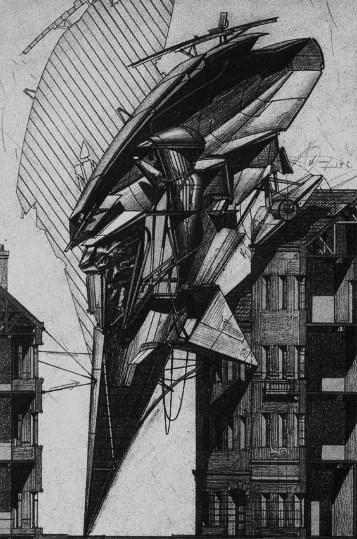

El alegato que se aferra en la ligereza estructural y la dinámica circulatoria para desplegar una figuración propia
La inventiva de Lebbeus Woods no está sugestionada por la fuerza de gravedad, y esa liberación intelectual le permite invadir el vacío con soltura e impregnarlo de fantasía .
Lebbeus prioriza la gráfica por encima de la construcción para evitar ser víctima de las proposiciones de sus clientes Para Woods, el espacio de la arquitectura futura es la indagación permanente . Pero por sobre todo, representa una posición declamatoria sobre la barbarie de la sociedad .
Obras de Lebbeus

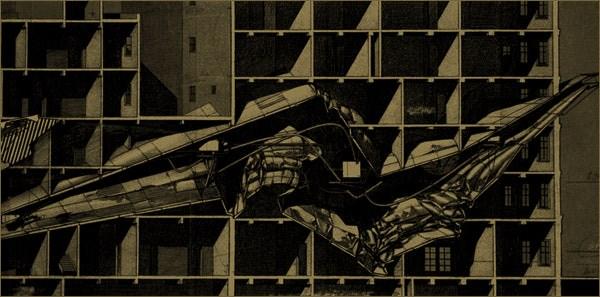

Dominan el paisaje aéreo de la ciudad. Tienen un simbolismo contradictorio ya que tratan de mirar hacia el futuro de un modo utópico, mientras conservan su relación con la historia del lugar.
Una propuesta de 1990 de Lebbeus Woods para un edificio gubernamental abandonado en el Berlín reunificado La estructura, más teórica que práctica, no tiene ningún propósito asignado . Una parte de un edificio que parece un insecto El No describió el mundo tal como era, sino lo que podría ser .
En 1994 , provocó polémica por su manifiesto y propuestas “políticamente incorrectas” para esa ciudad propone la creación de un METAINSTITUTE : Debido a su cultura viva e inestable historia política, La Habana es un sitio ideal para la establecimiento de un instituto para el estudio de la idea y la práctica de las instituciones .

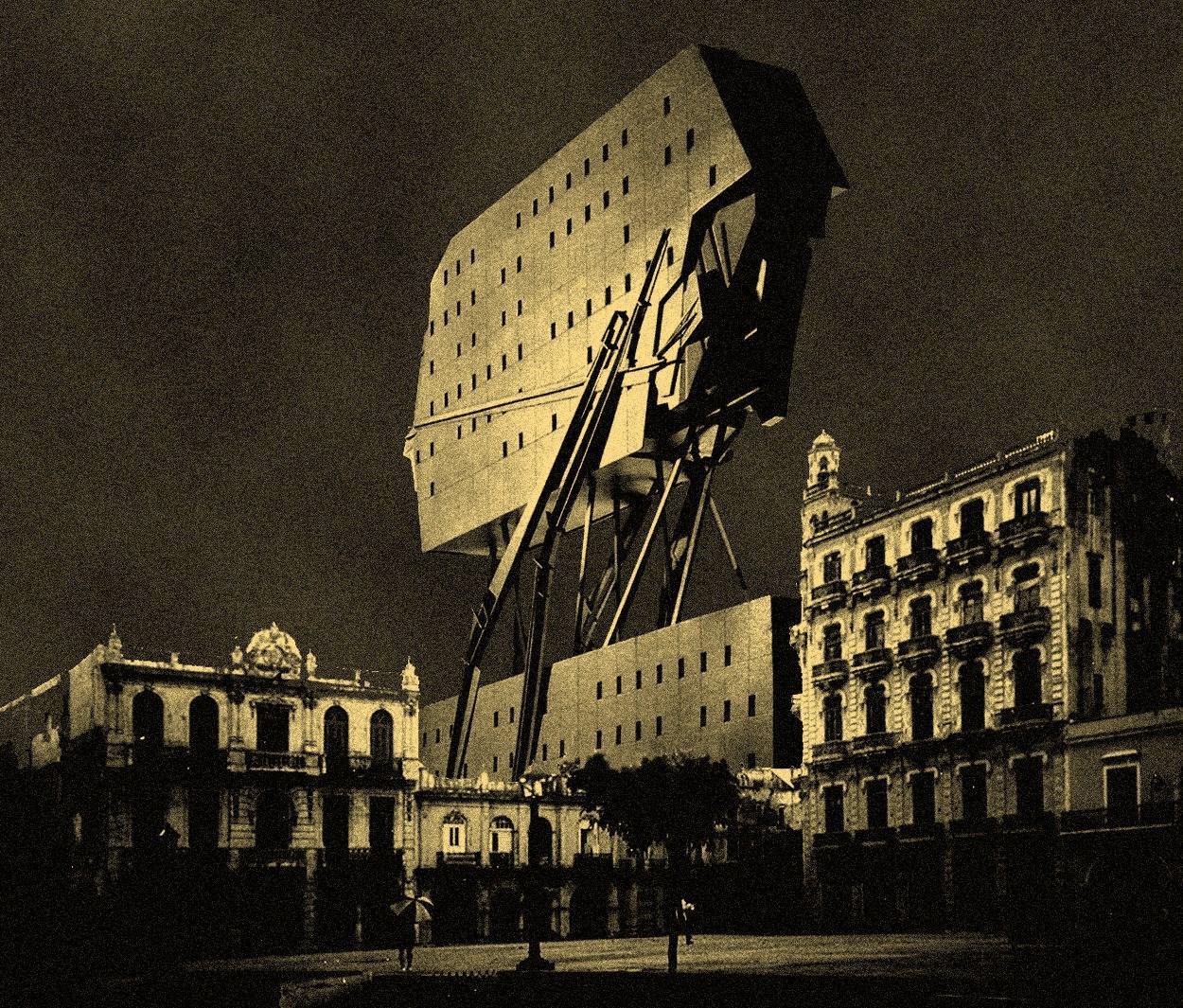

The Havana Project
Berlín Free Zone
The High Houses
Lebbeus Woods En el año
Influencia en el Cine
El arquitecto conceptual tuvo una amplia influencia en el género de ciencia ficción . Sus diseños rara vez se construyeron, pero se volvieron influyentes para los cineastas y otros artistas . Fue contratado como arquitecto conceptual para la película “Alíen III”
Artes conceptuales “Alien III” .
Artes conceptuales “Alien III” .
“12 monos”
1995 el arquitecto demandó a los realizadores de la película de “ 12 Monos” porque consideró que la sala donde Cole tiene entrevistas con los científicos era una copia ilegal de uno de sus diseños . (L.W)
Artes conceptuales “Alien III” .

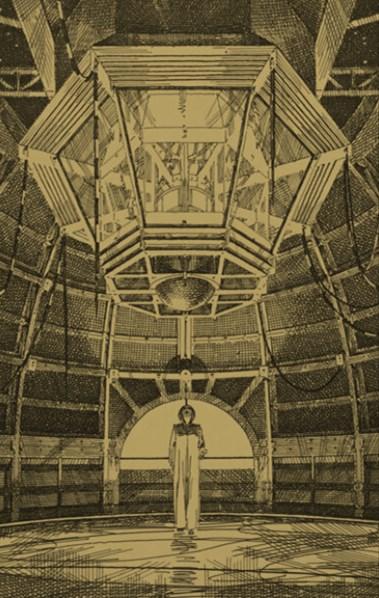

“Era una colonia religiosa que había escapado de la Tierra y habitaban una instalación comercial abandonada en el espacio El drama iba a estar dentro de este mundo artificial que se desmoronaba”

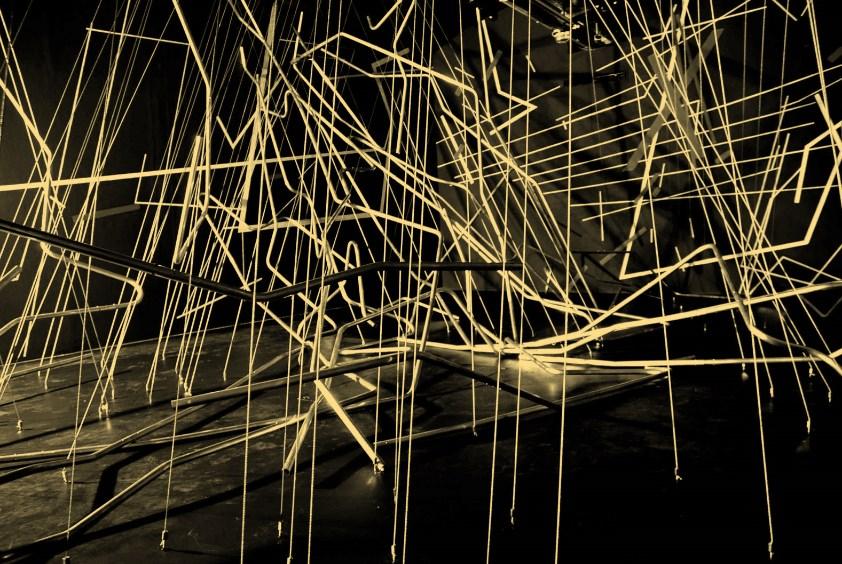

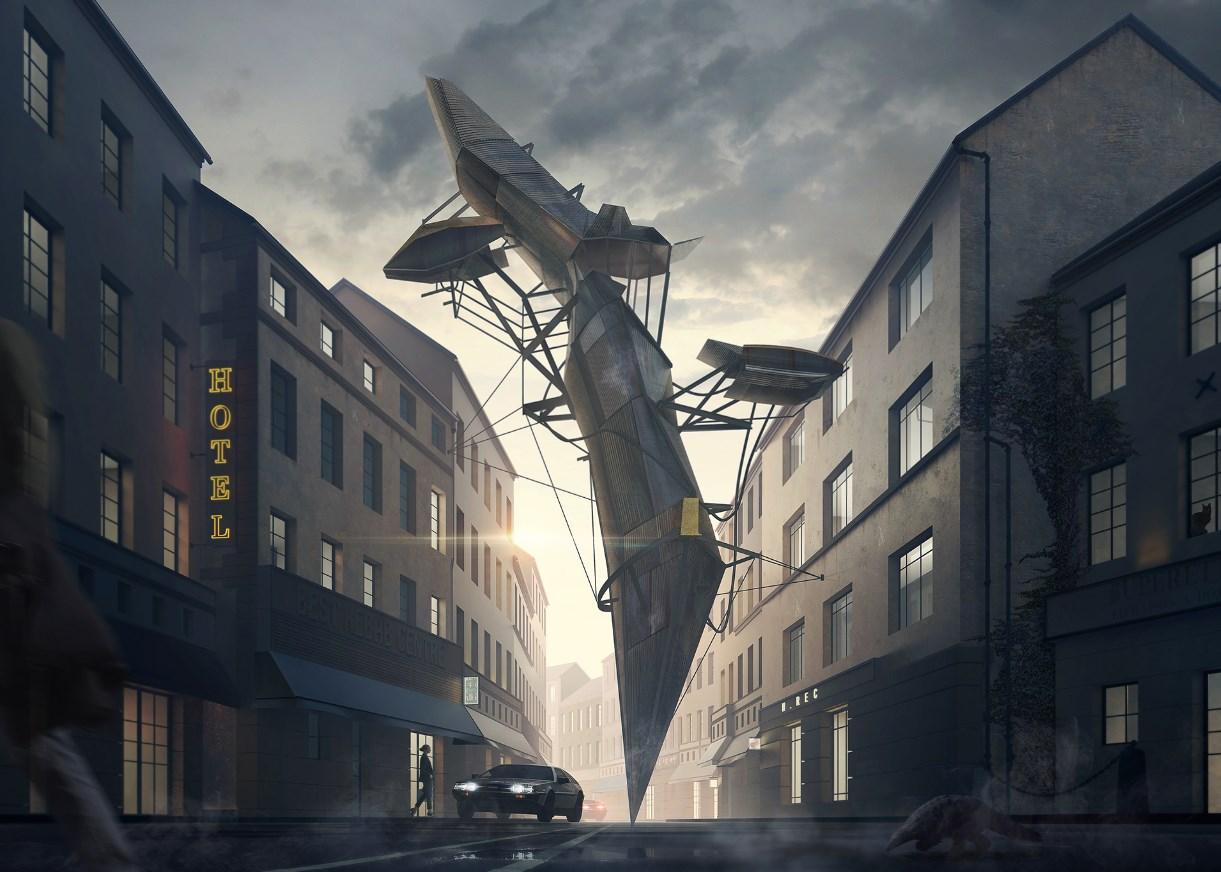

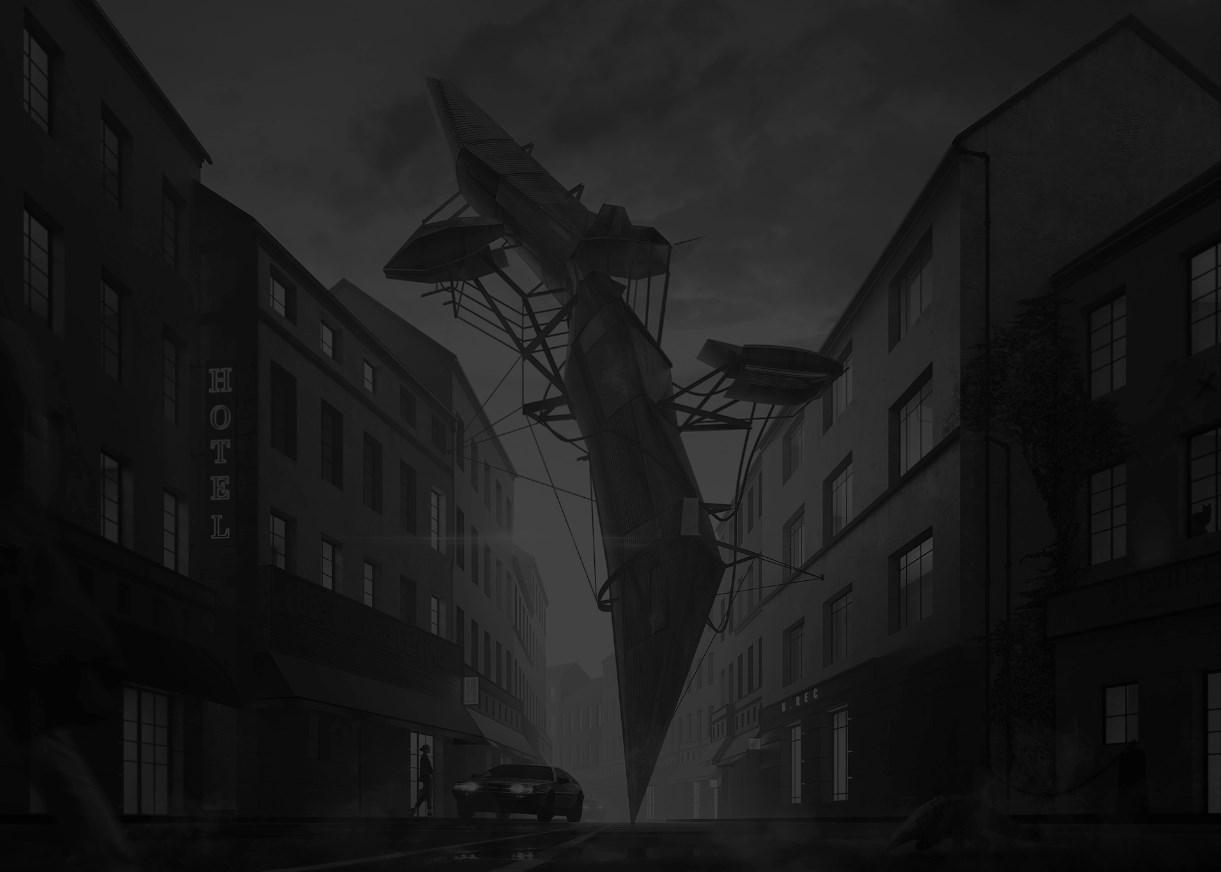

Free Zone
Zagreb

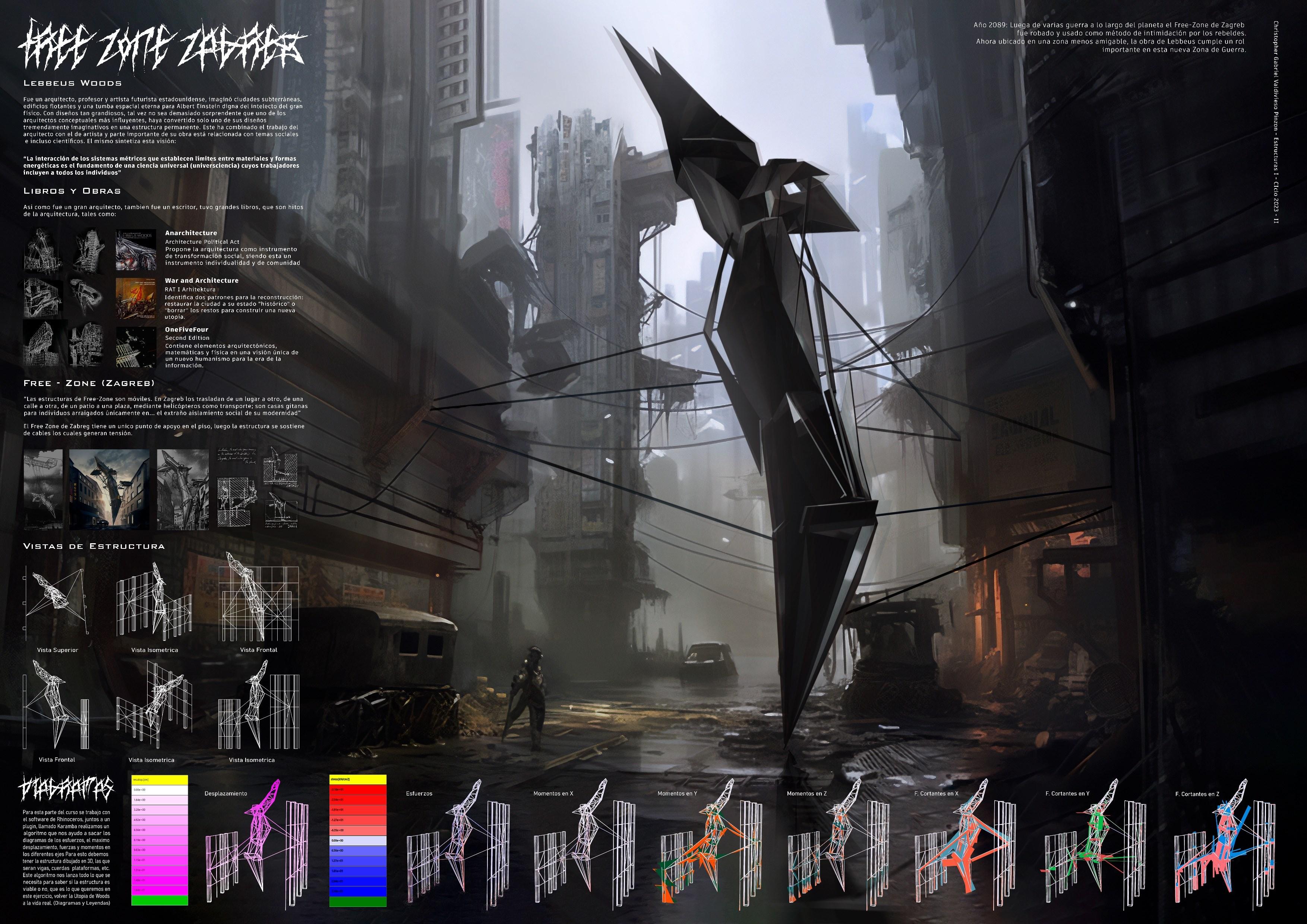

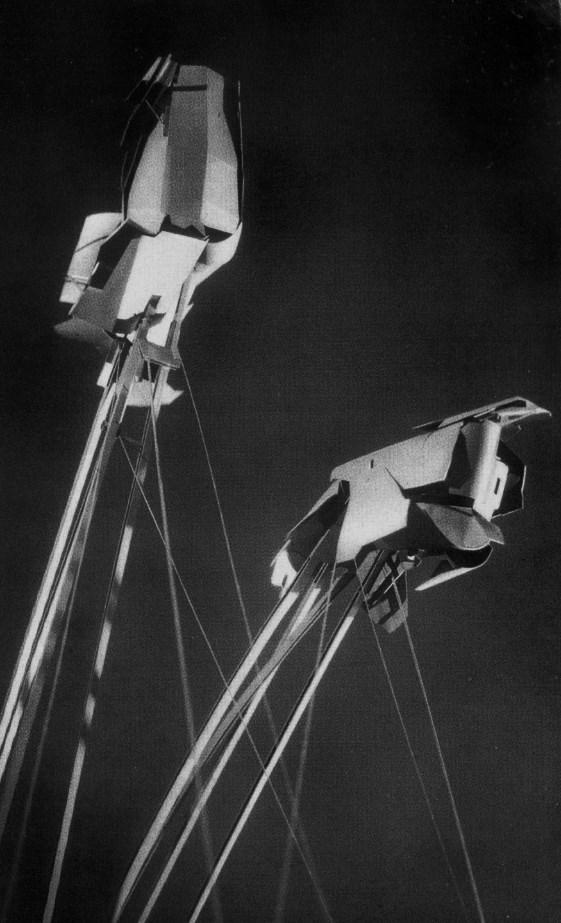

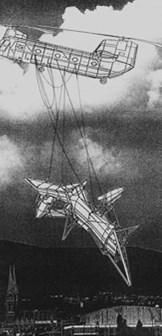

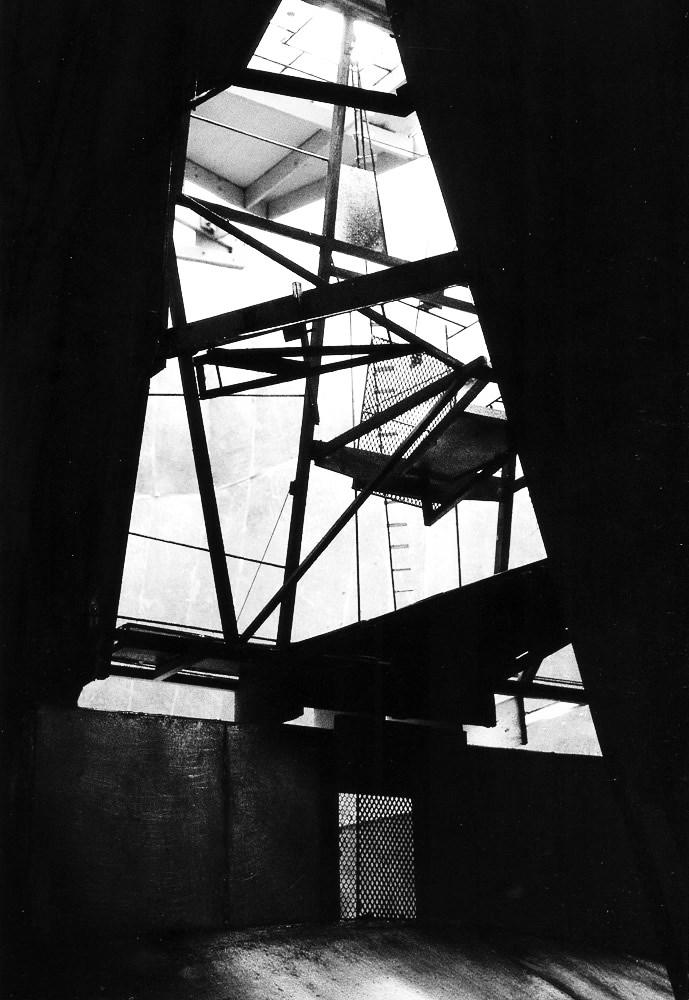

”Las estructuras de Free - Zone son móviles . En Zagreb los trasladan de un lugar a otro, de una calle a otra, de un patio a una plaza, mediante helicópteros de transporte ; son casas gitanas para individuos arraigados únicamente en ... el extraño aislamiento social de su modernidad”

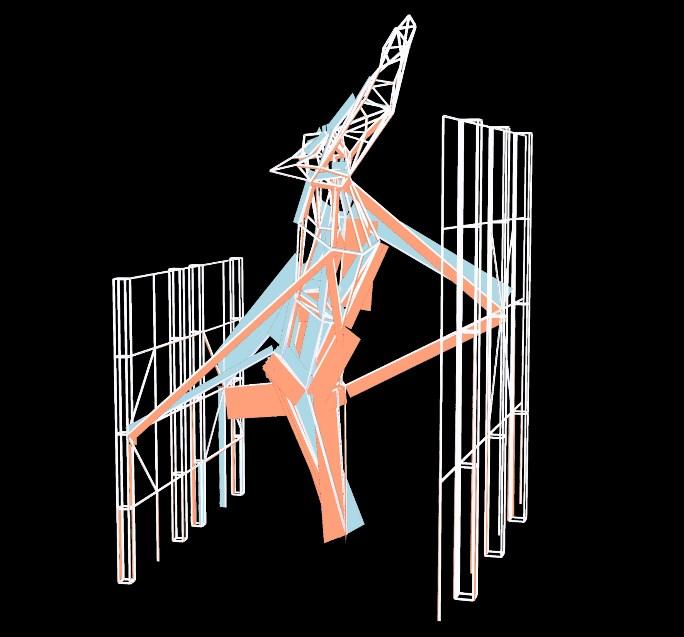

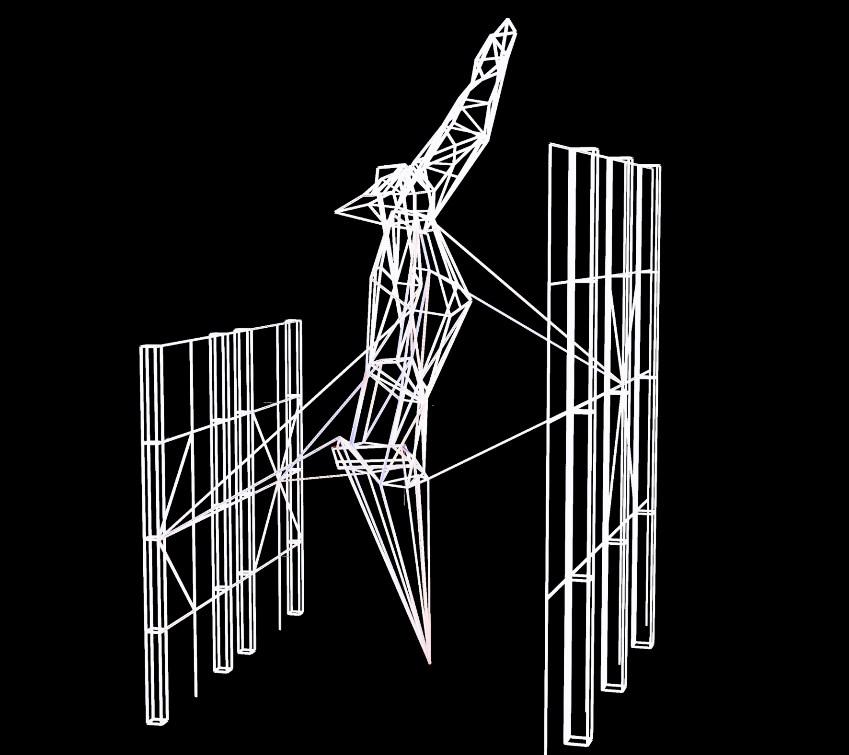

Armadura 3D

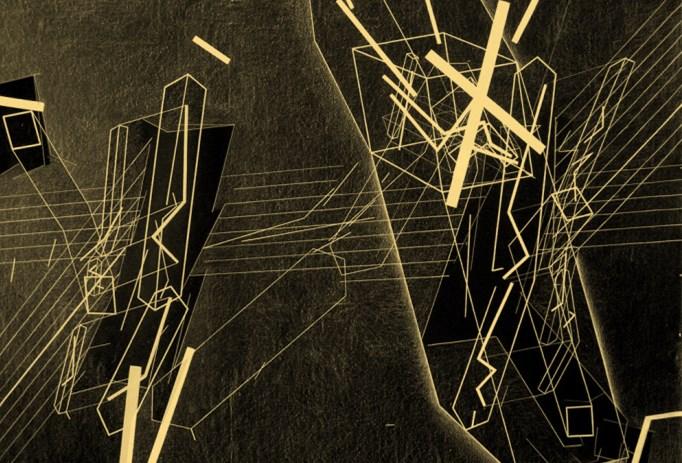

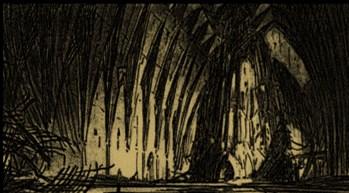

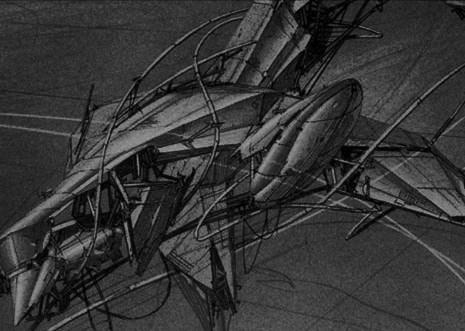

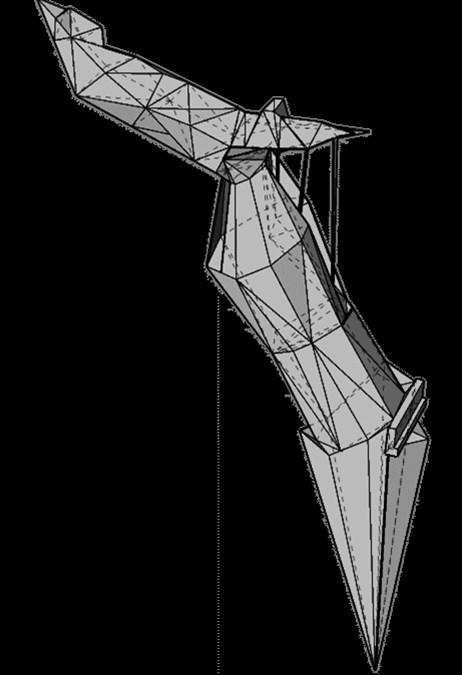

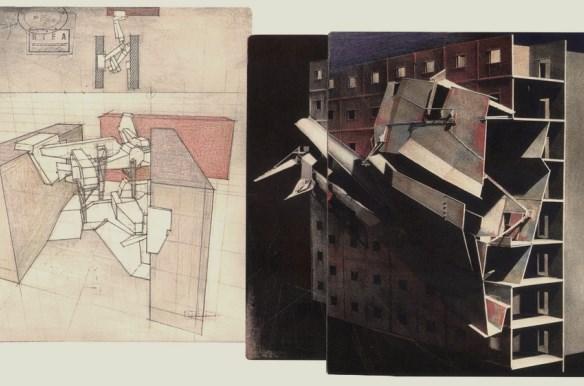

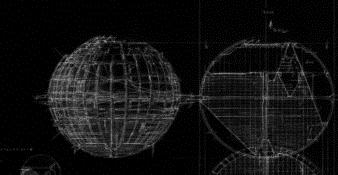

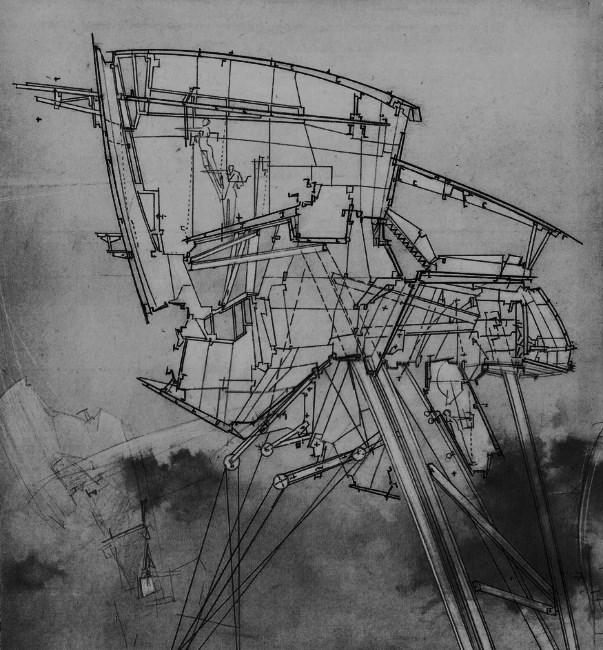

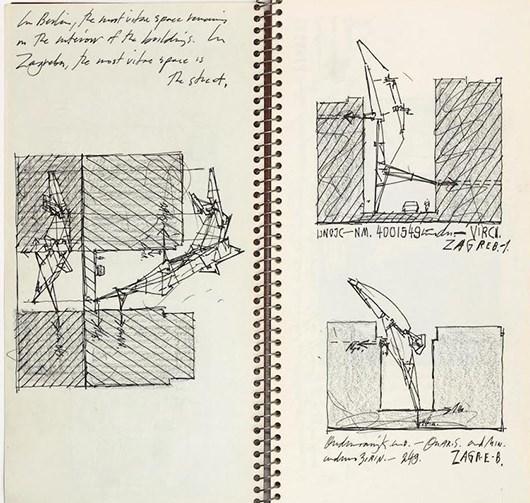

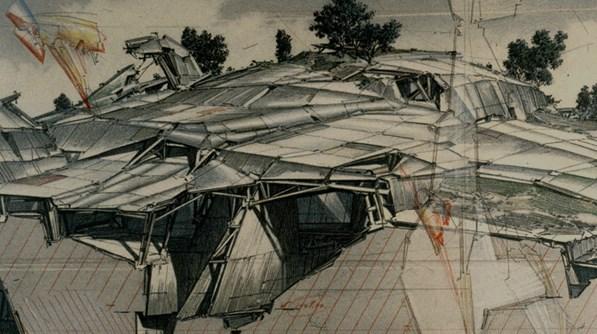

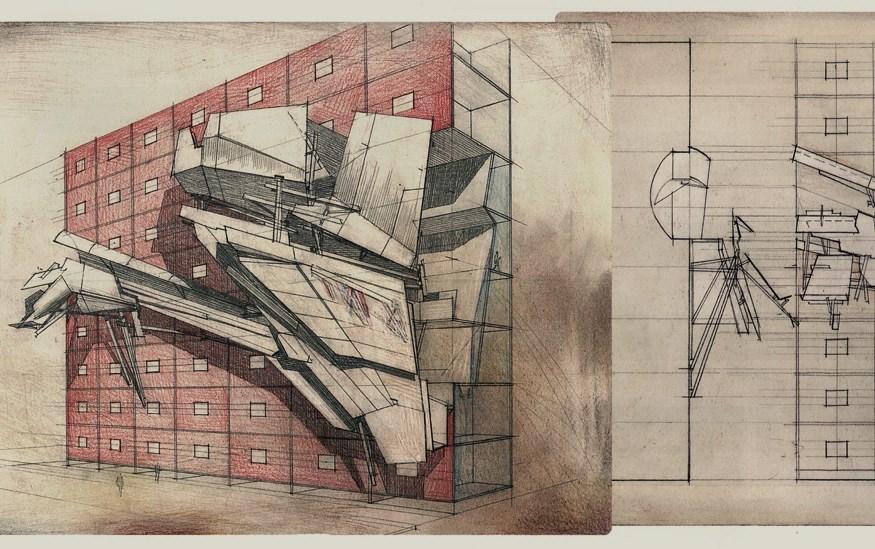

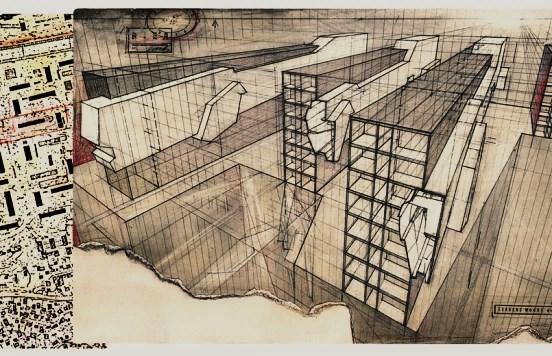

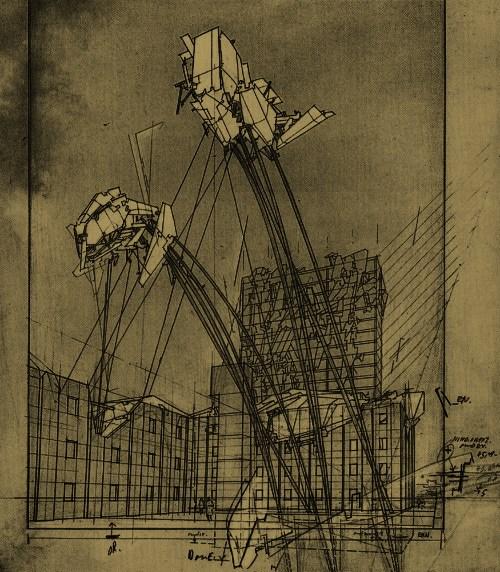

Dibujos de Lebbeus

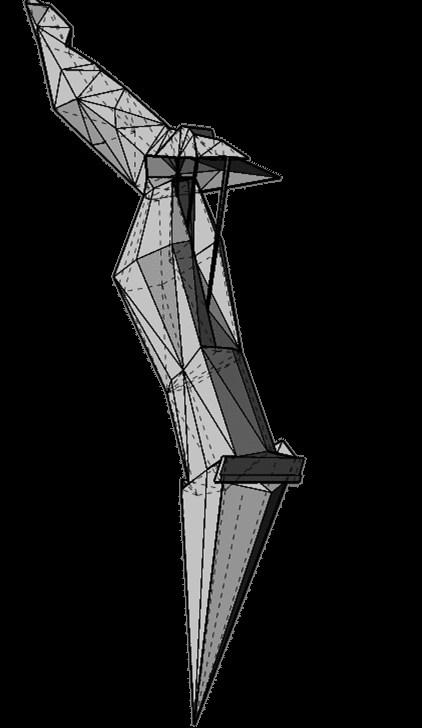

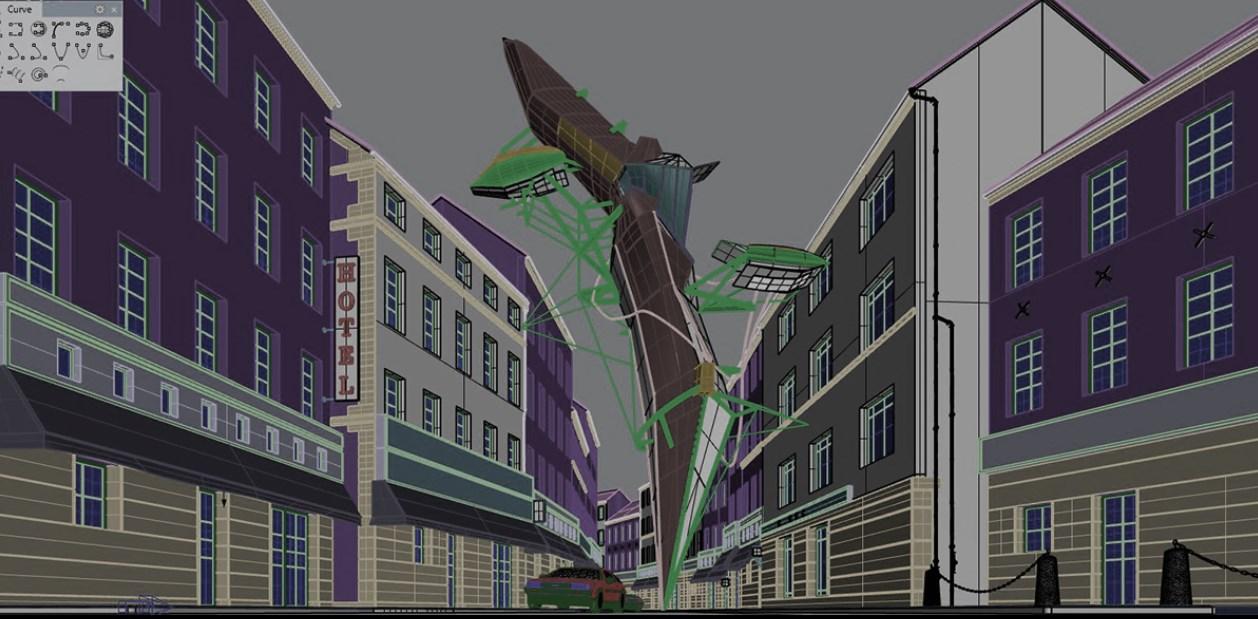

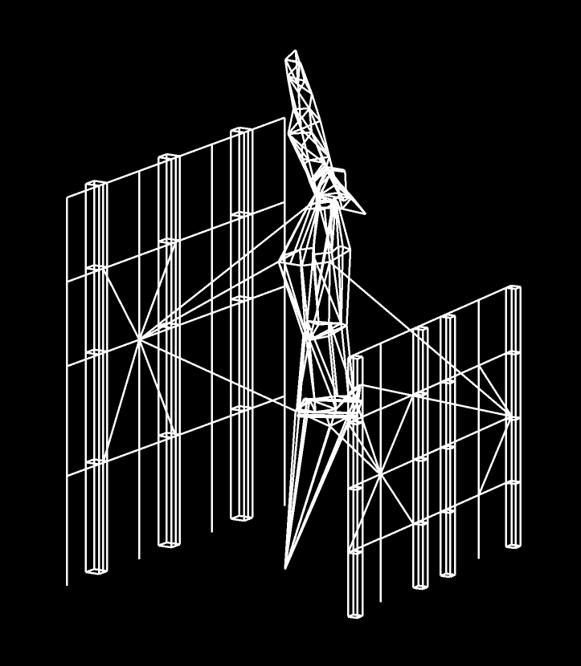

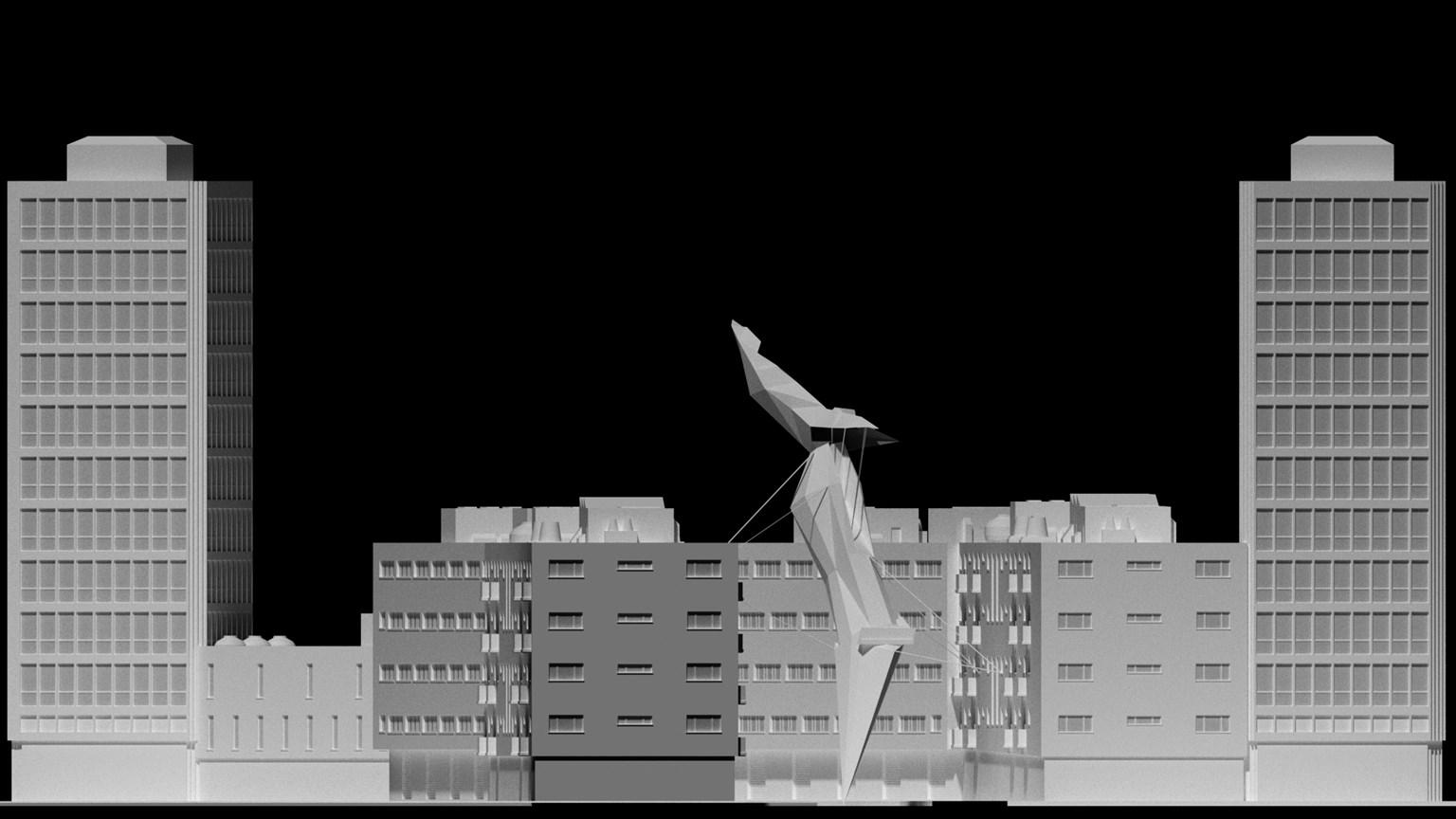

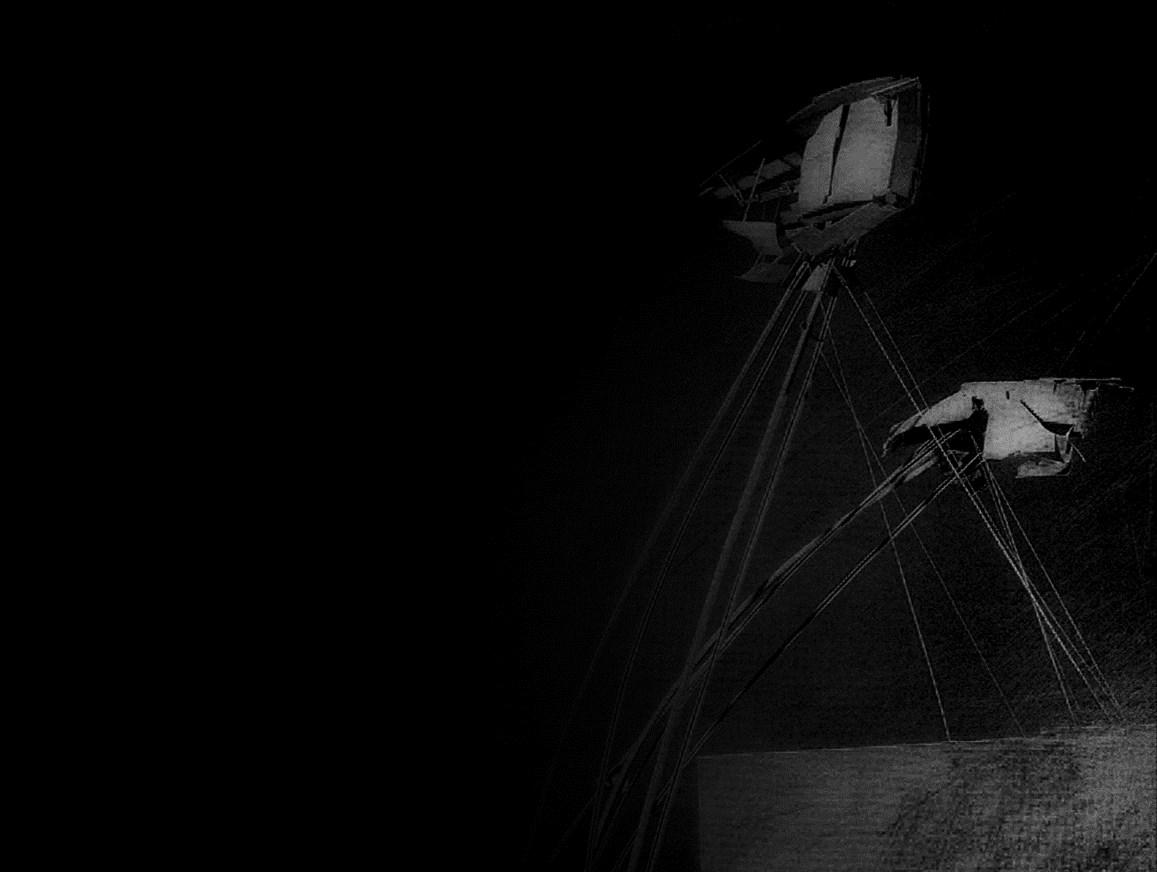

El Free Zone de Zabreg tiene un solo punto de apoyo en el piso, luego la estructura se sostiene de cables los cuales generan tensión .
Vista Auxiliar
Tensión
F. Reacción

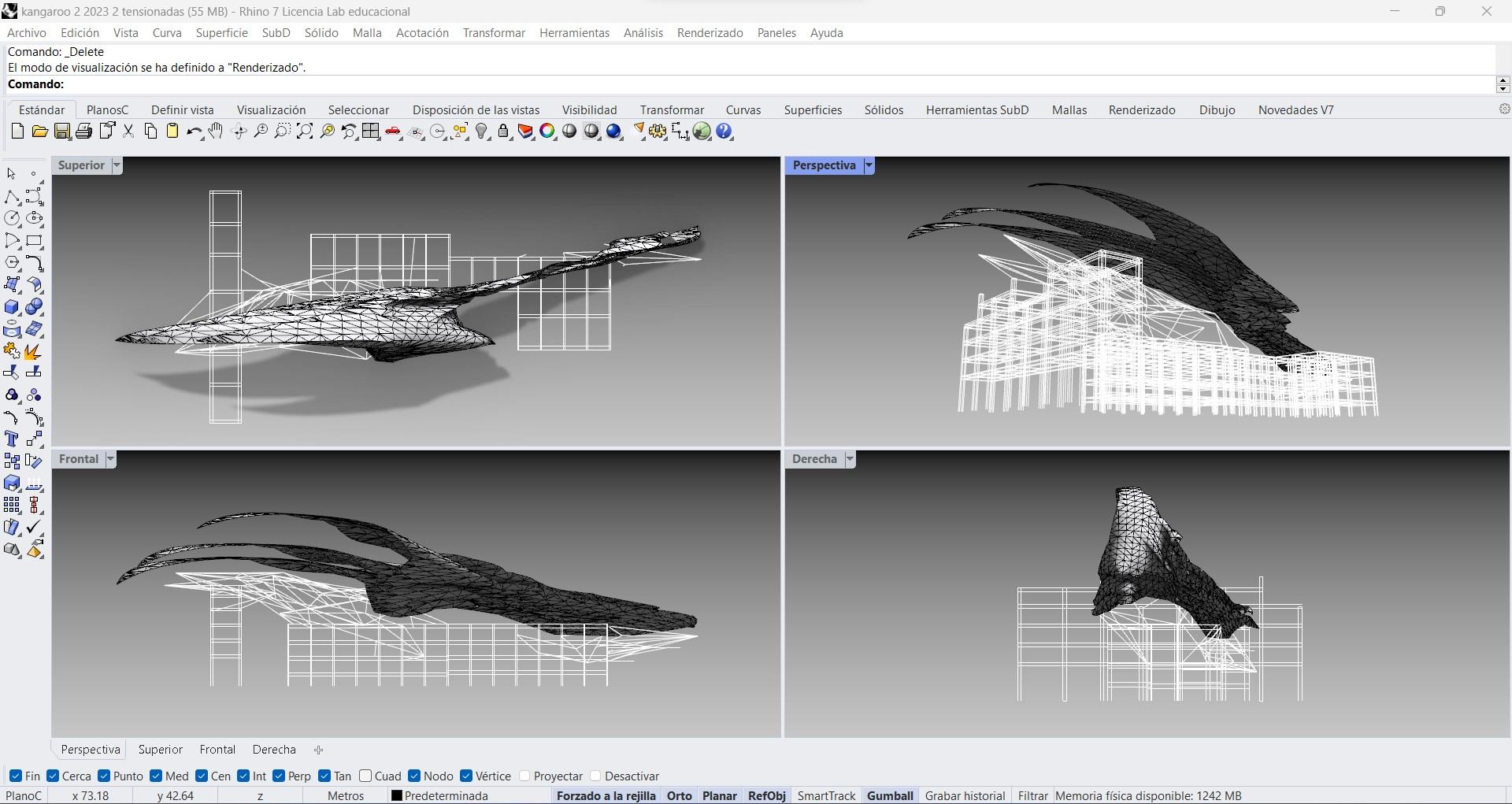

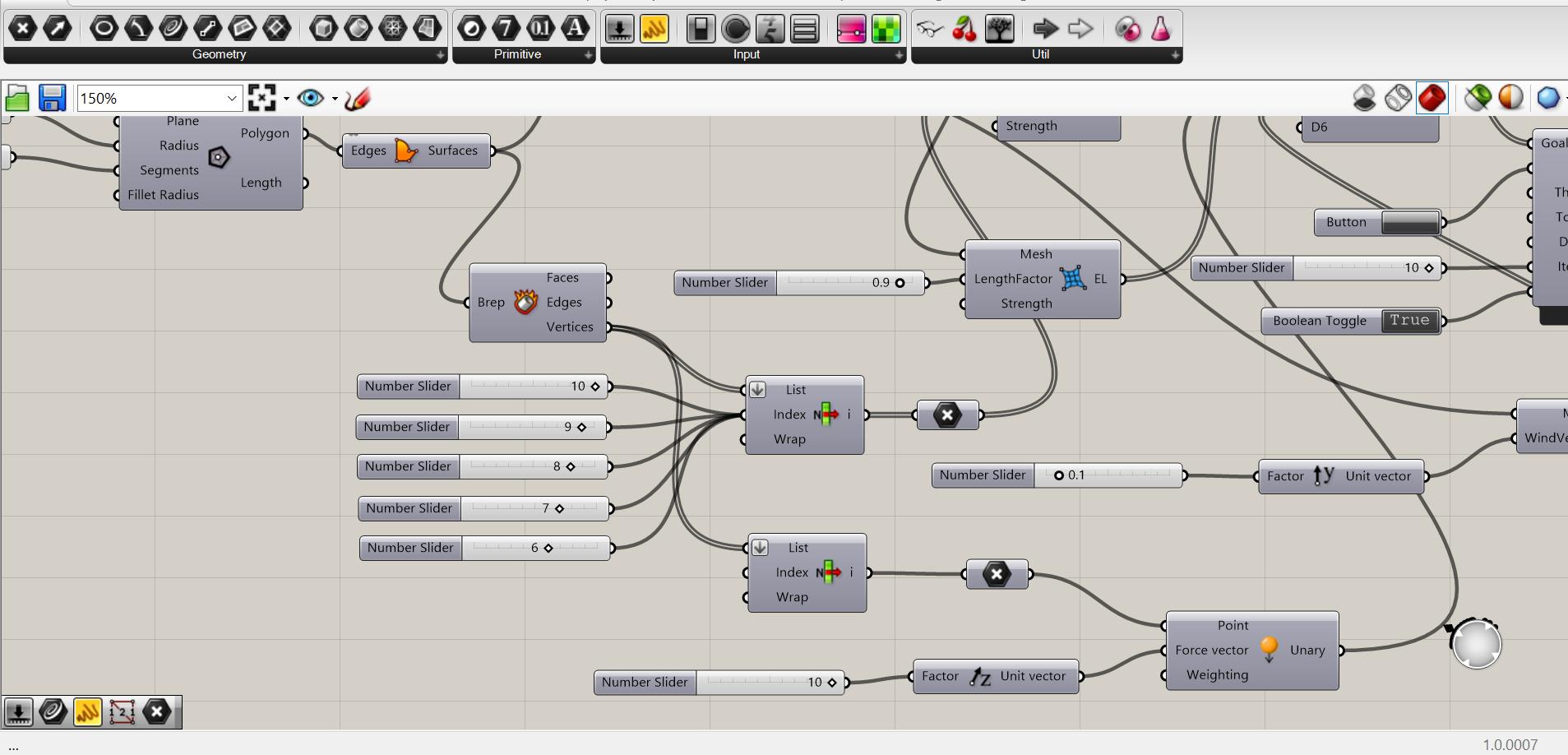

Algoritmos en Rhino |

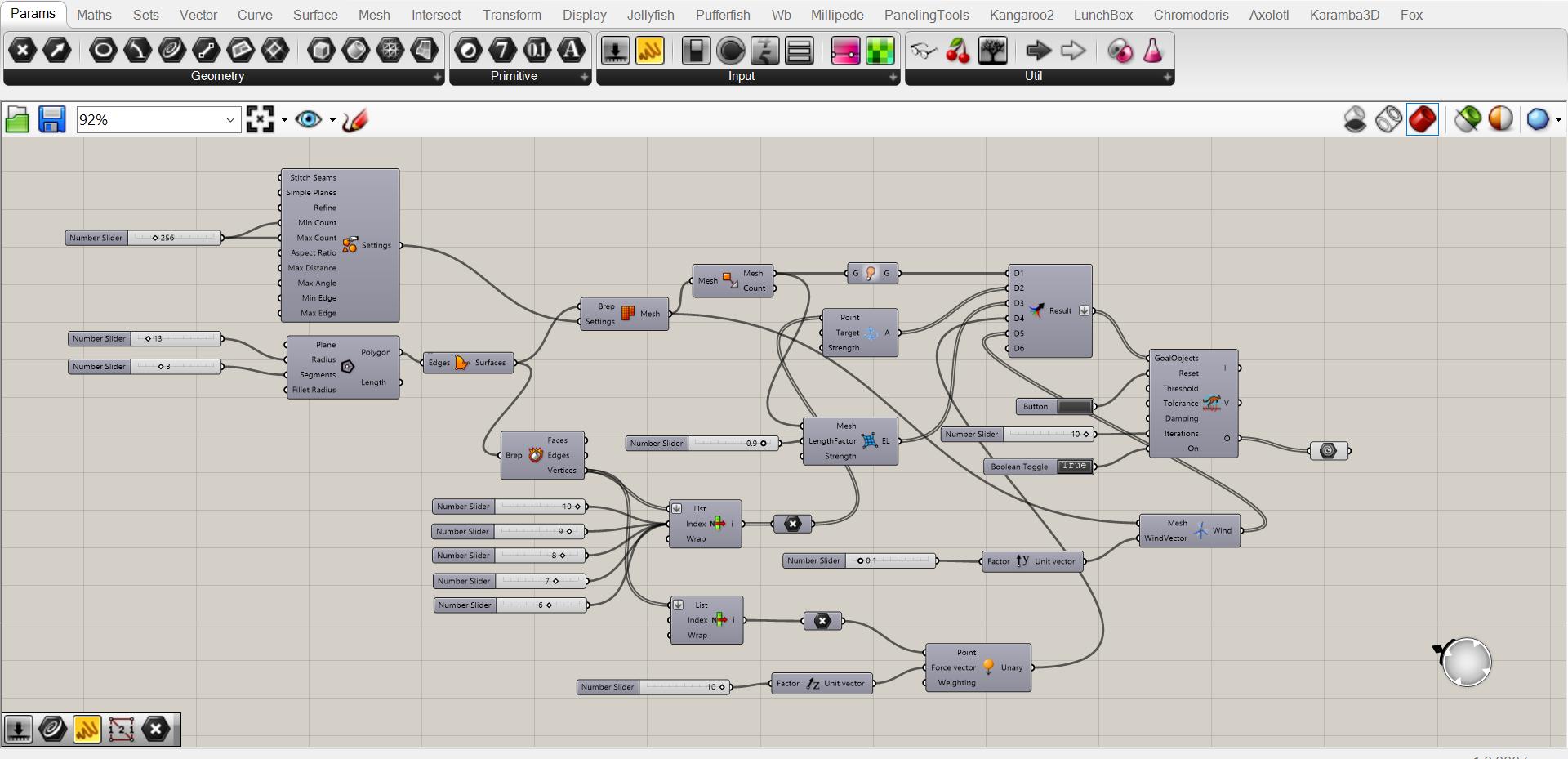

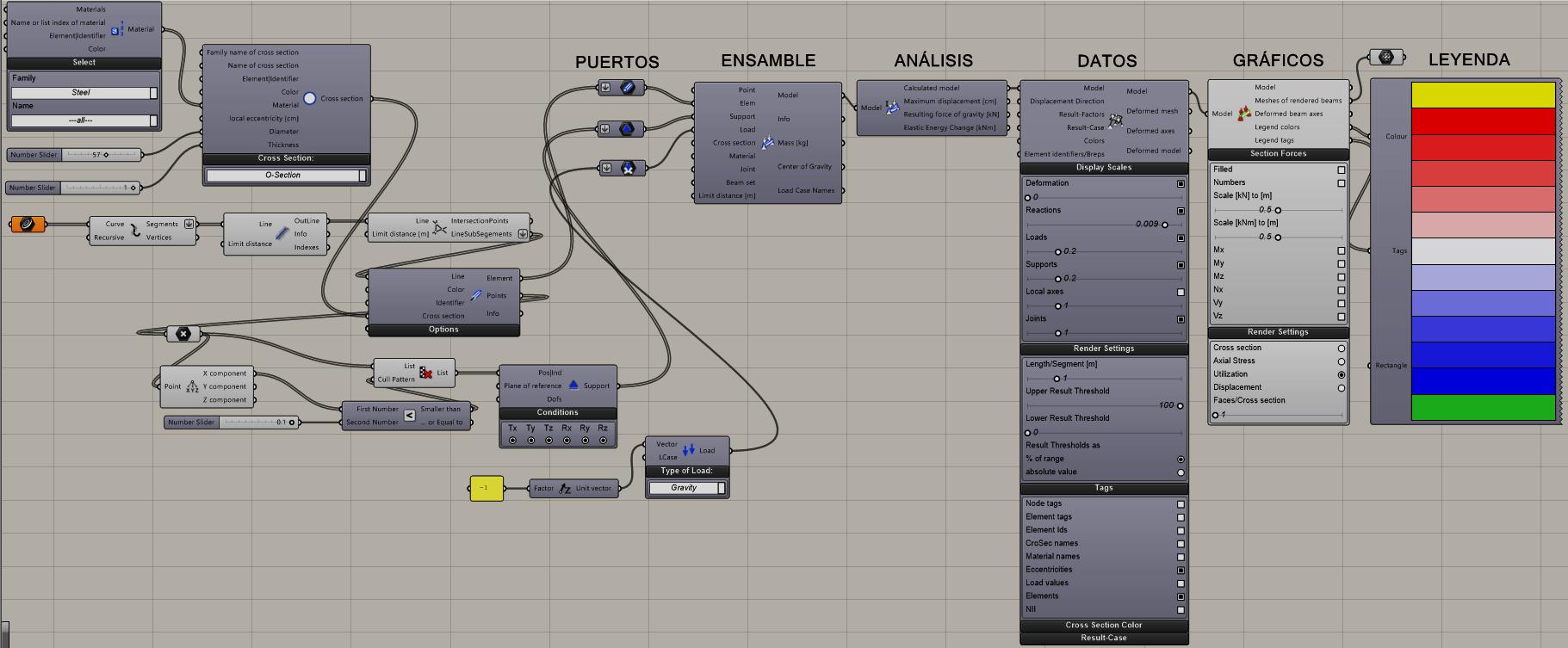

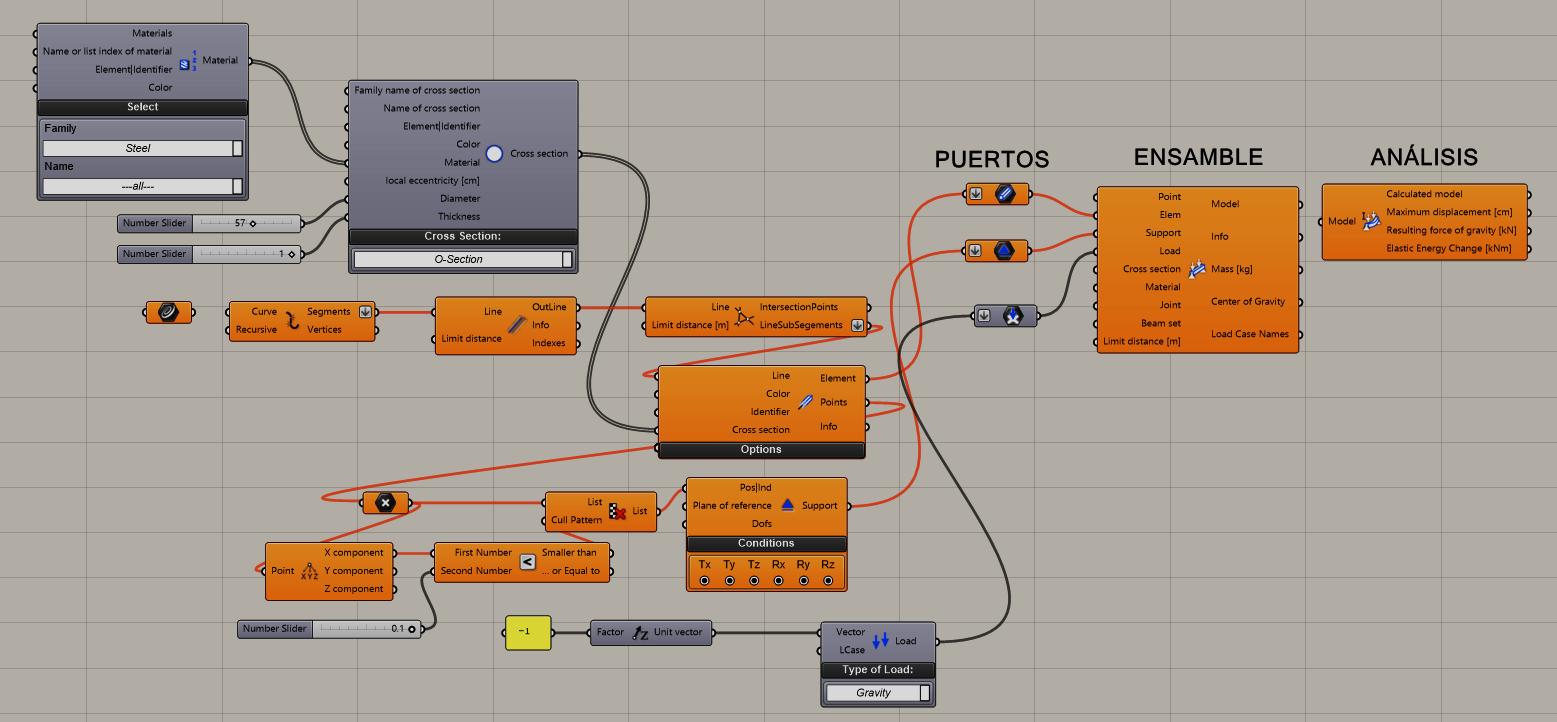

Para esta parte usaremos el software de Rhinoceros Grasshopper, con ayuda de otro programa llamado Karamaba 3D, este nos ayudara a calcular las fuerzas y esfuerzos del modelo que hemos creado.
2da parte, vamos uniendo el Ensamble con los diferentes puertos (Elemen, Support y Load), cada uno de estos puertos tiene sus diferentes salidas, como se puede observar en la imagen, cada uno de estos debe estar bien puesto, para no generar algún tipo de problema al algoritmo.

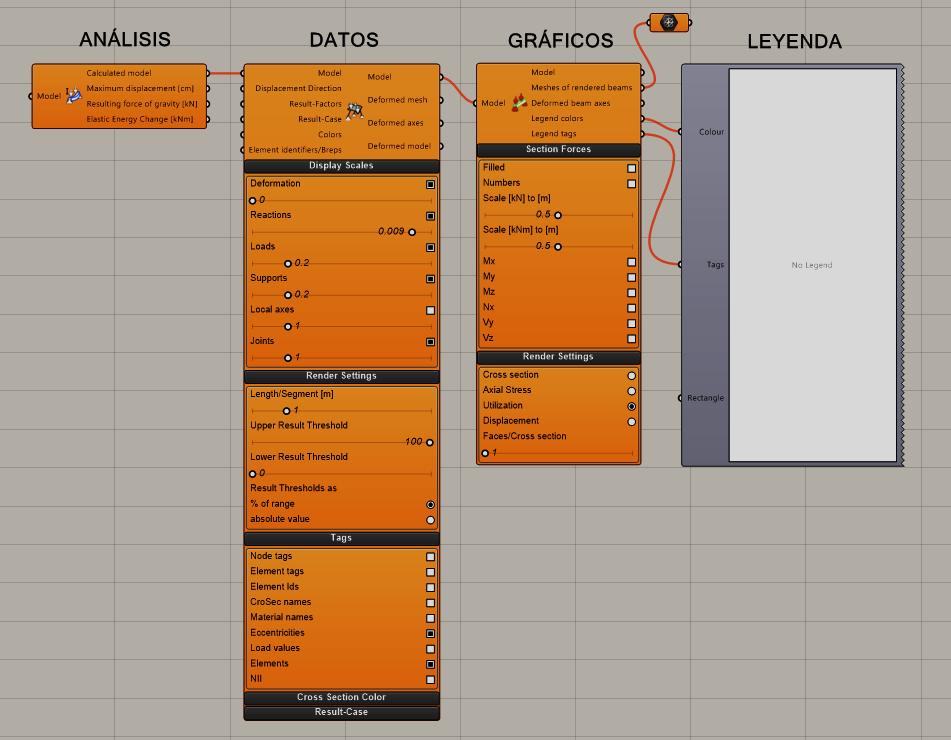

1era parte, se pone los algoritmos de Análisis, Datos, Gráficos y Leyenda, todavía no se conecta el de análisis para no tener problemas con que el algoritmo se vaya a poner de color rojo
Algoritmos en Rhino |
Para esta parte usaremos el software de Rhinoceros Grasshopper, con ayuda de otro programa llamado Karamaba 3D, este nos ayudara a calcular las fuerzas y esfuerzos del modelo que hemos creado.

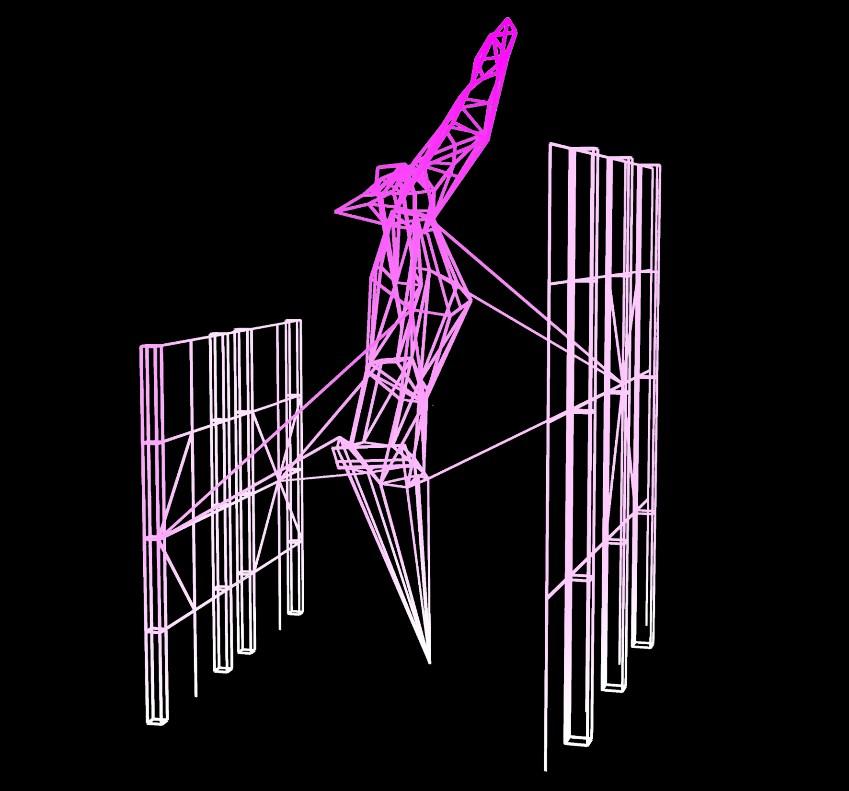

Asi es como debería quedar el algoritmo ya concluido, con todo unido, y un modelo ya seleccionado. El Análisis ya lo conectamos para que pase la información, la leyenda se pintara de los colores según lo que estamos buscando, si seleccionamos algo en Section Forces (sea Mx, My, Mz o asi sucesivamente) cada uno tiene colores que los permite diferenciarse.
Diagramas de Estructura
UR32-P01

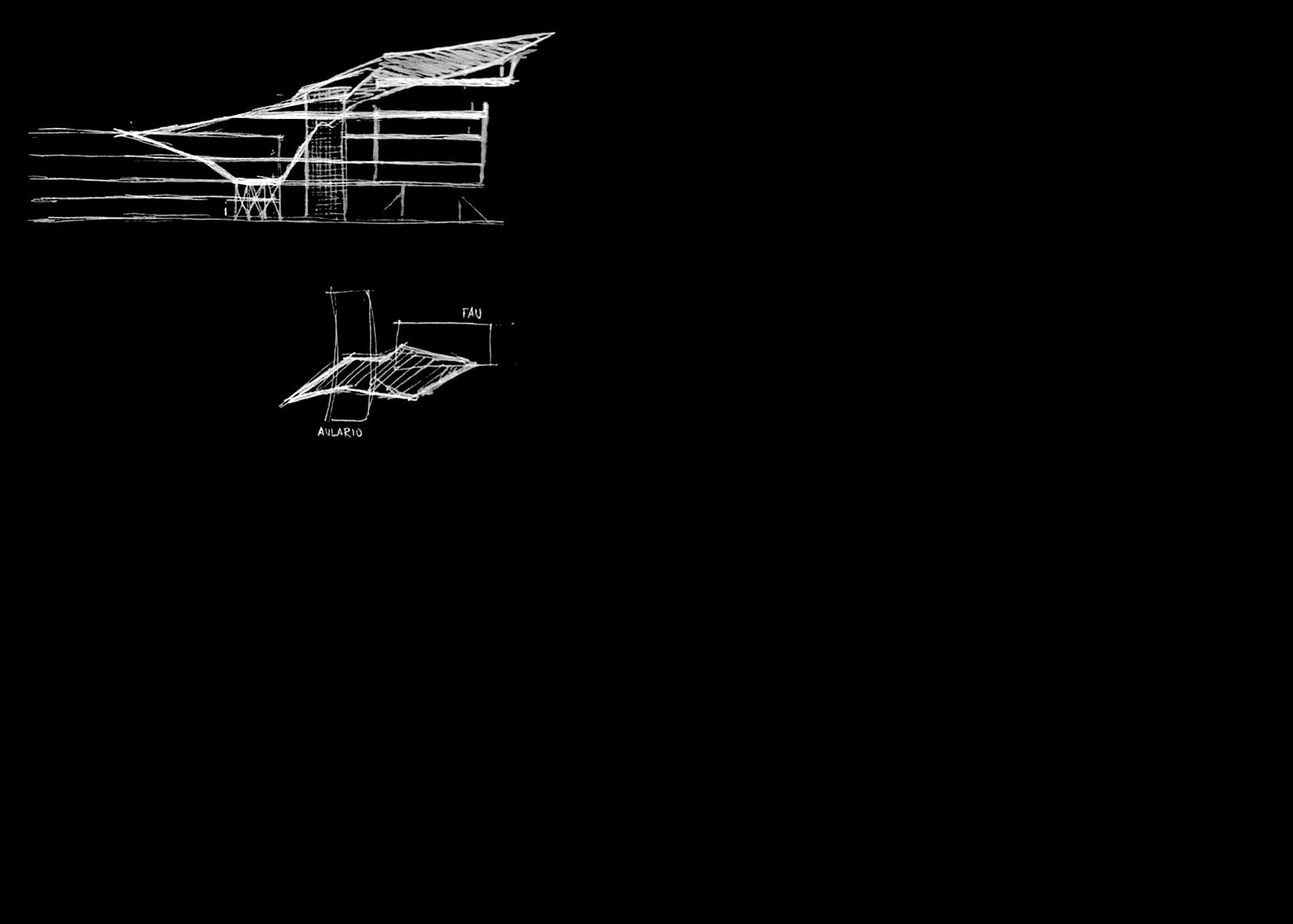

Primera Idea - Dibujo
Una extensión de la FAU, ubicado en la URP, esta pensada como una estructura flotante, que se agarre del lado de la facultad y se apoye en el aulario, una edificación de metal que agregaría unos espacios necesarios

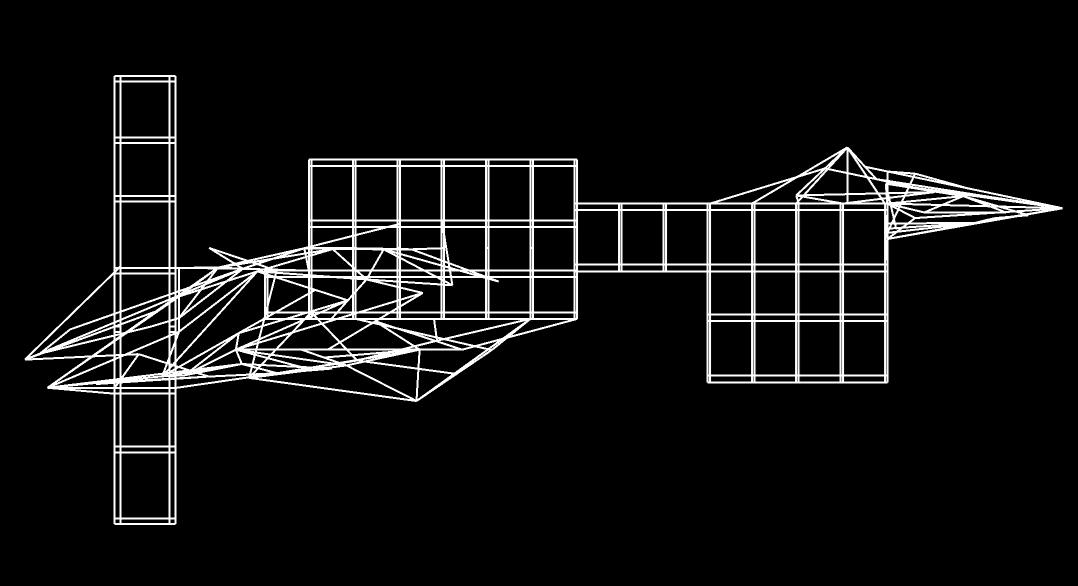

Ubicación - Planta
Inspirado en el Zagreb Zone de Lebbeus pero invertido, atravesando la FAU
Una extensión de la FAU, ubicado en la URP, esta pensada como una estructura flotante, que se agarre del lado de la facultad y se apoye en el
ESTRUCTURA TERMINADA
URP - Lima, Perú
Esta estructura tiene como propósito agregar espacios que no hay o que seria conveniente tener mas, tales como : espacio de descanso, tanto para alumnos como profesores, deposito de maquetas, lugar para fabricarlas, mas laboratorios, cafetería, etc .
Concurso del 5 to Piso de FAU

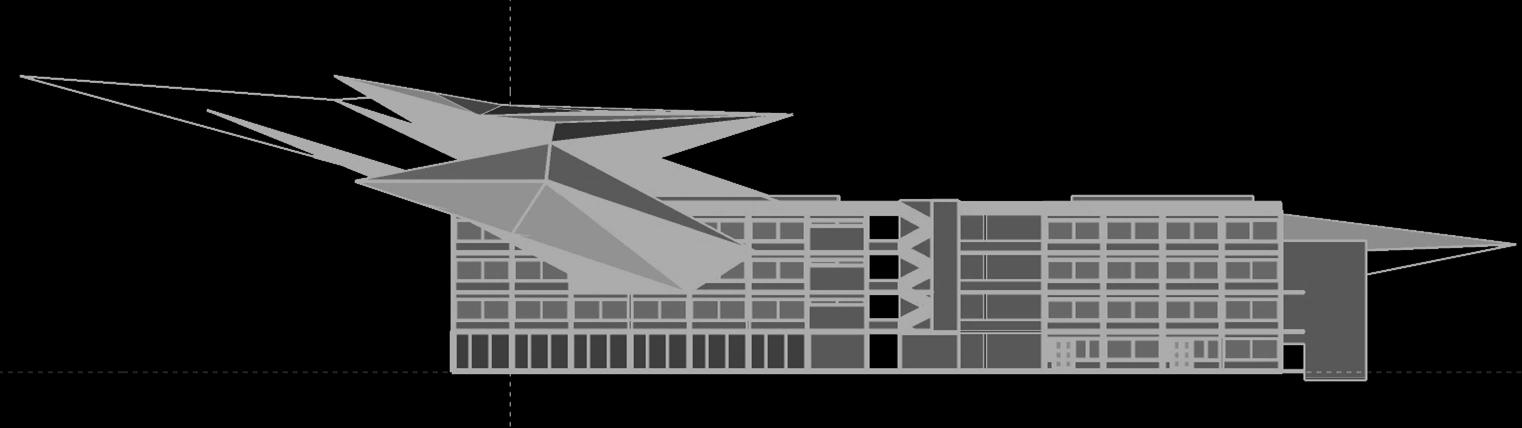

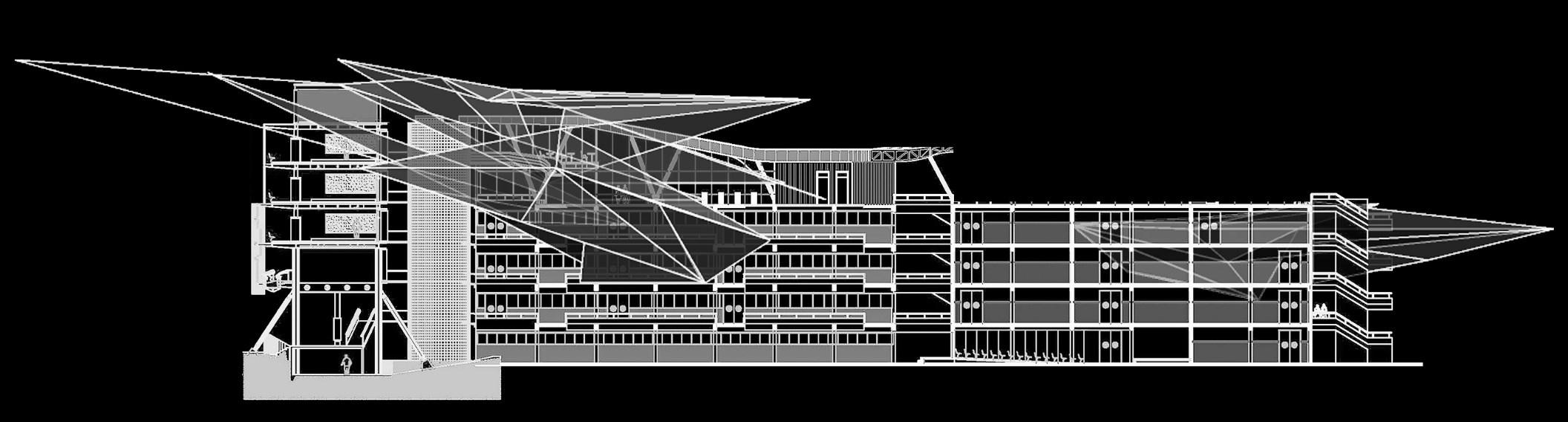

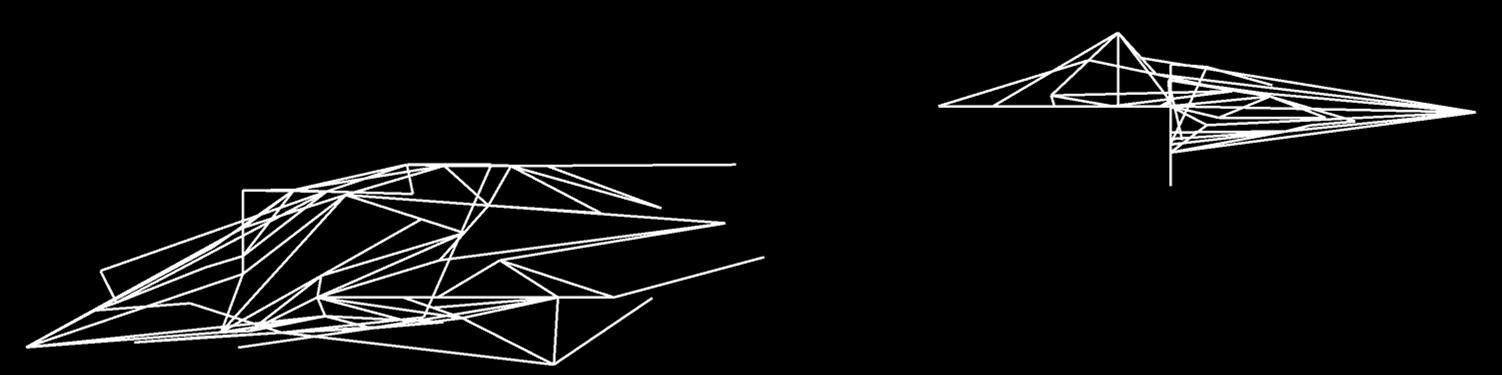

Planta
Vista Auxiliar

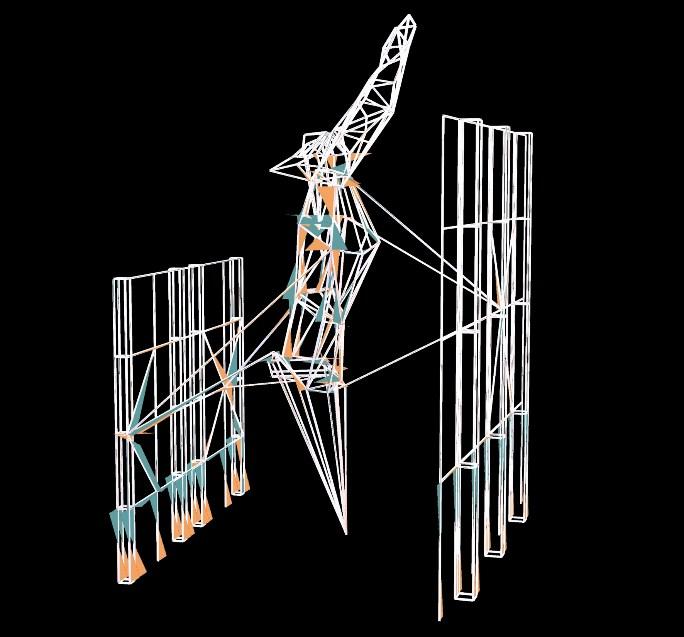

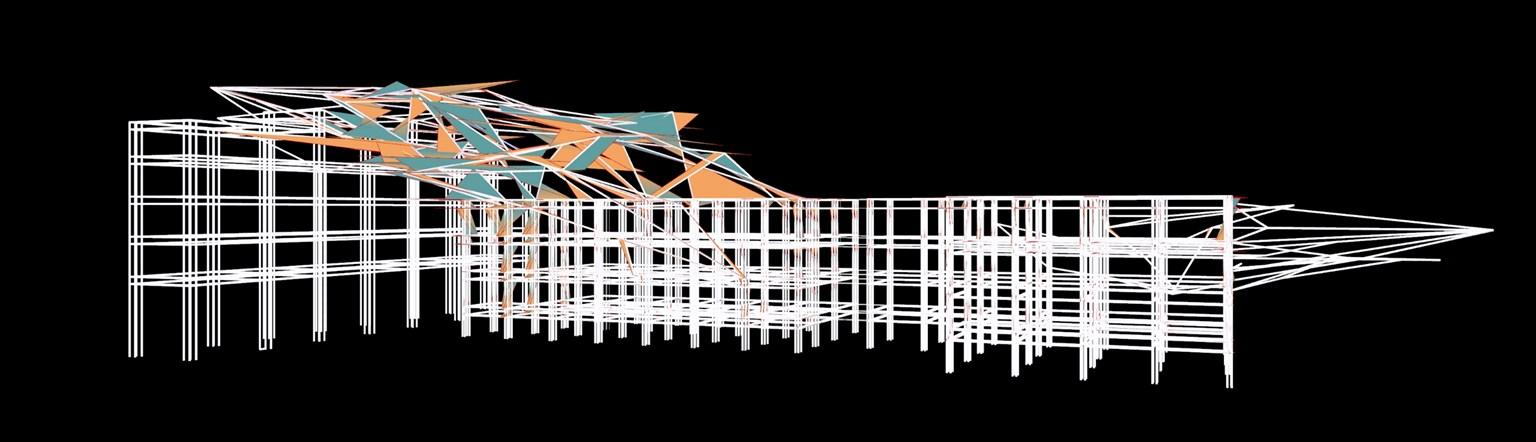

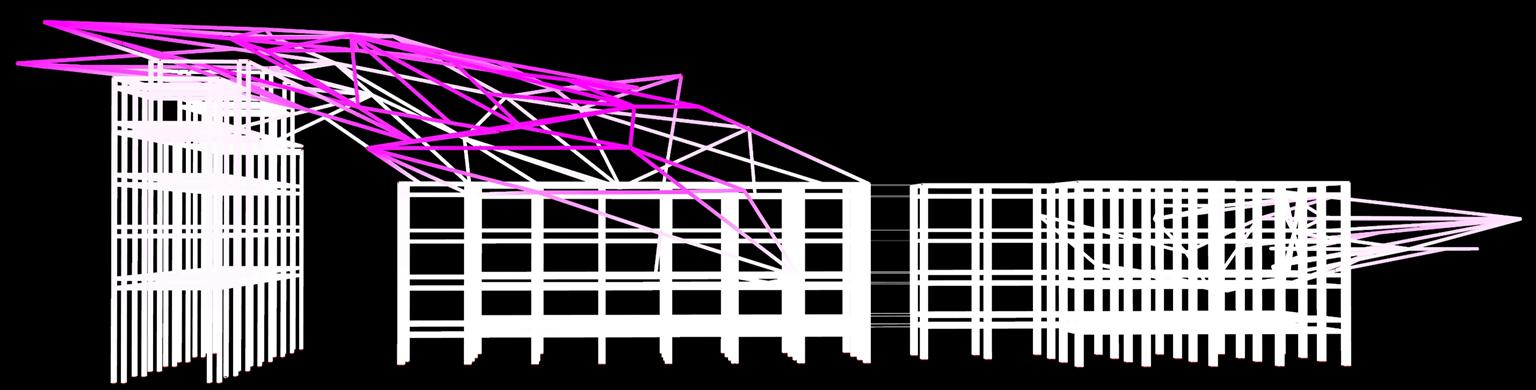

GRAFICOS

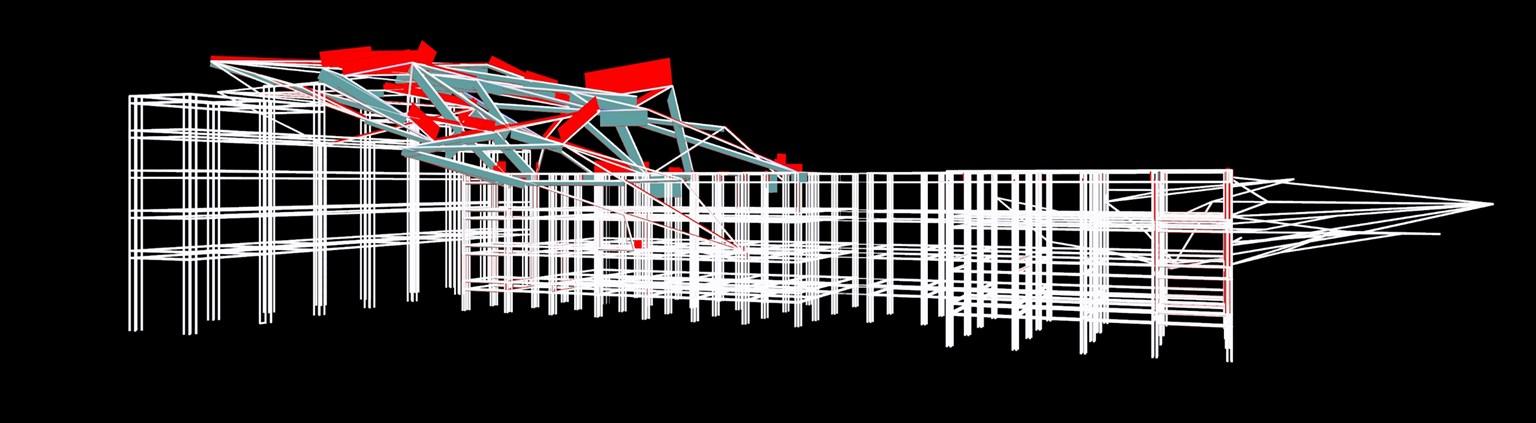

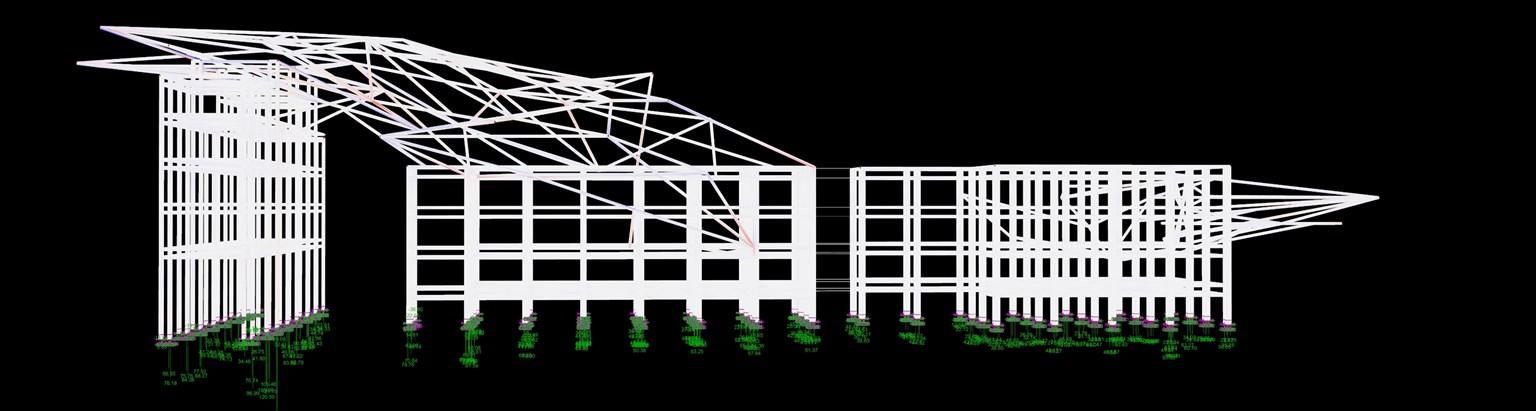

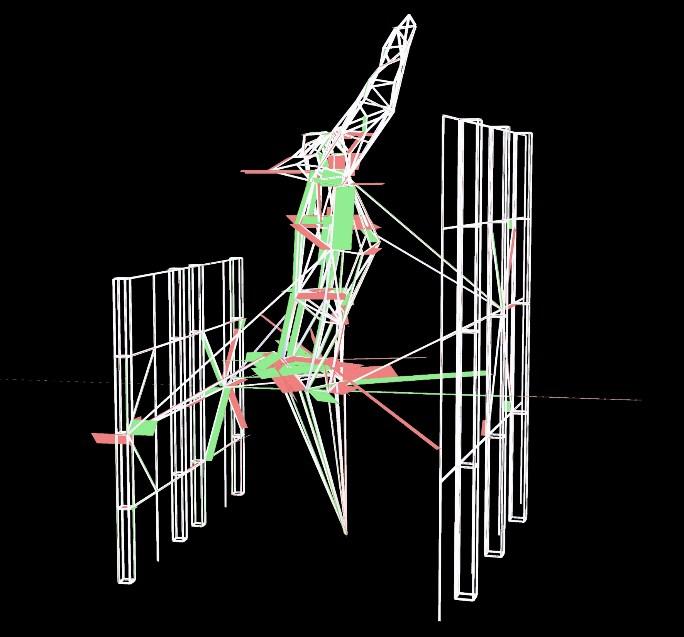

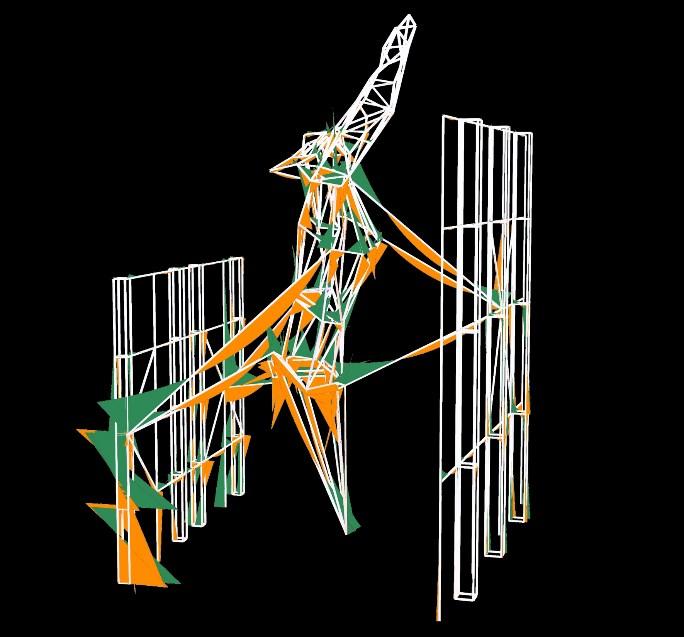

Con el modelado de la estructura, haremos uso del algoritmo que se realizo en Rhino para el trabajo anterior, sacando todos los diagramas necesarios para hacer un análisis estructural .

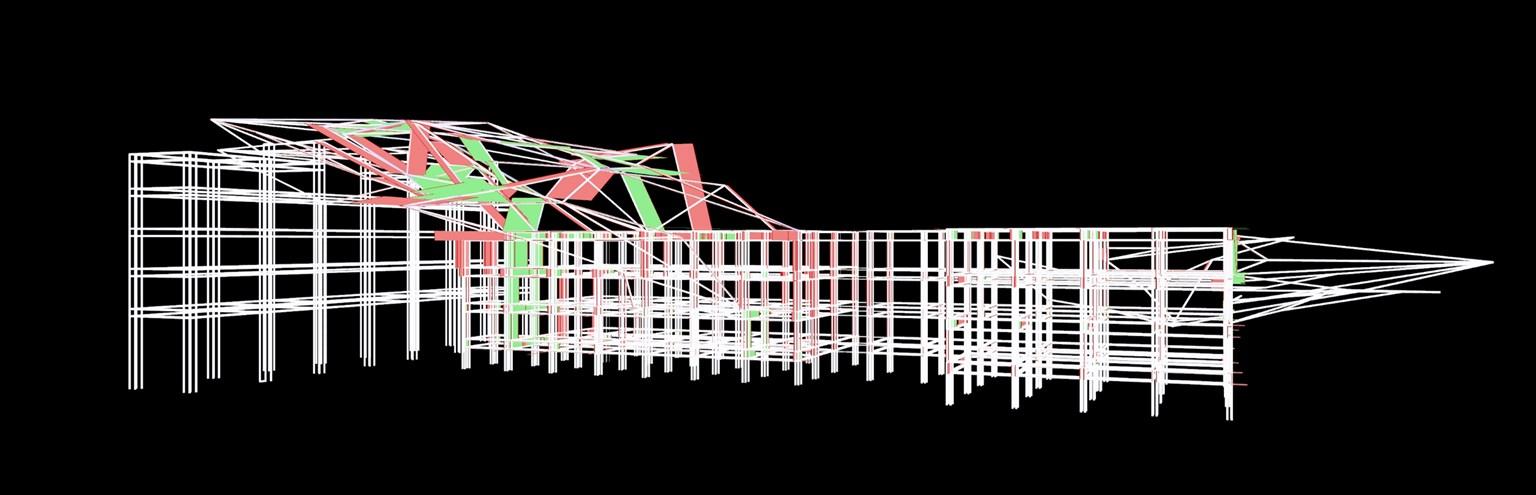

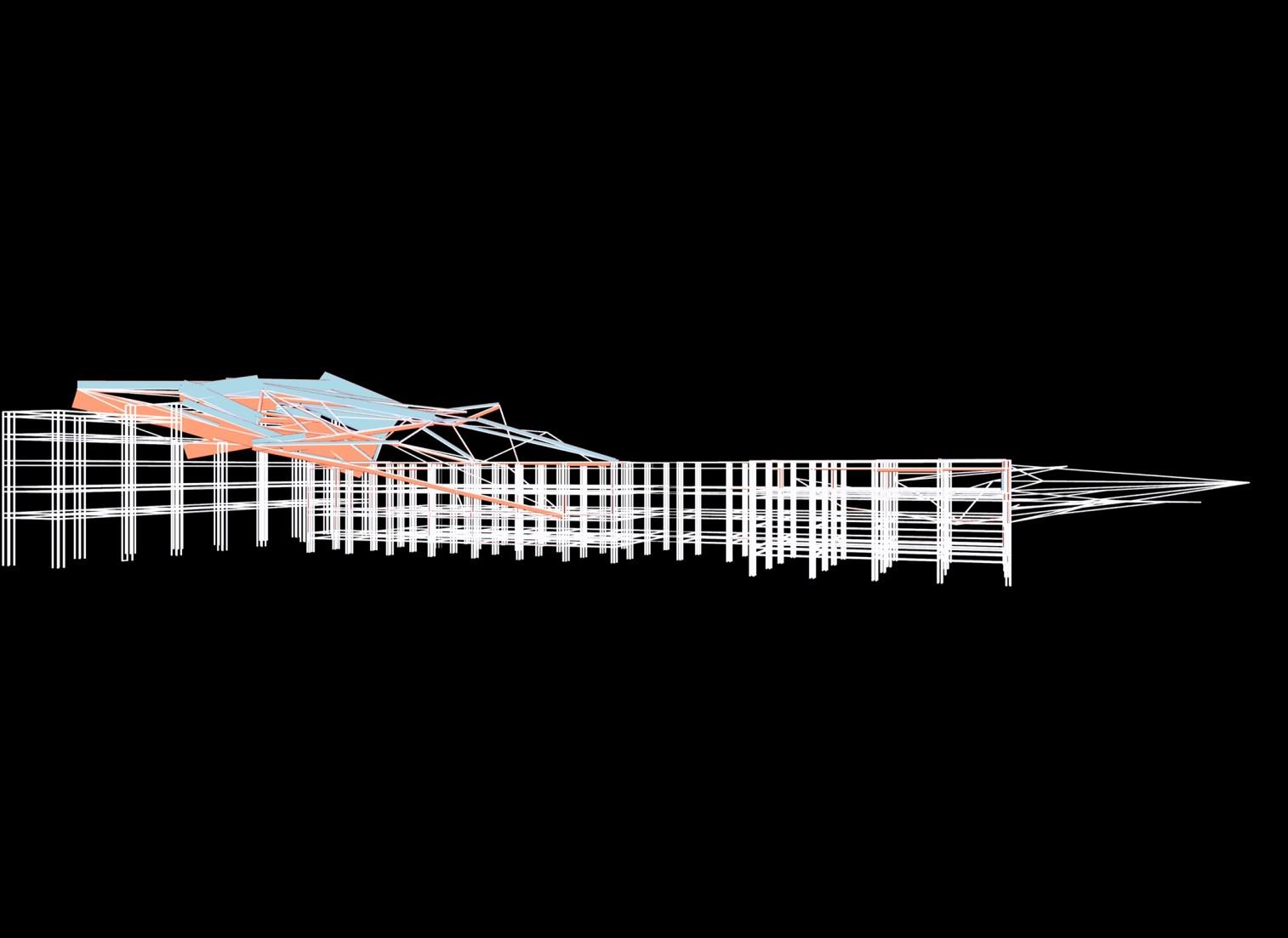

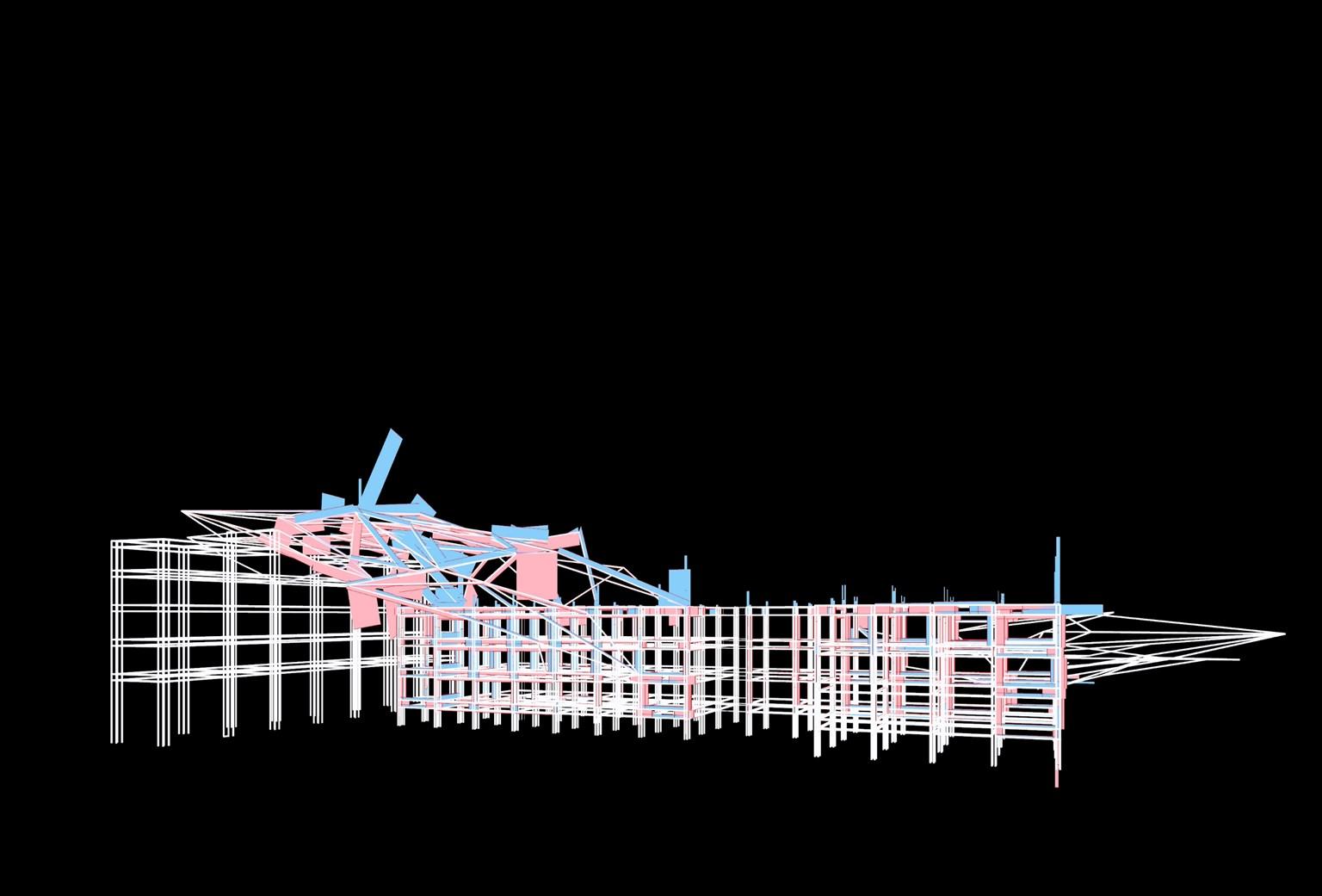

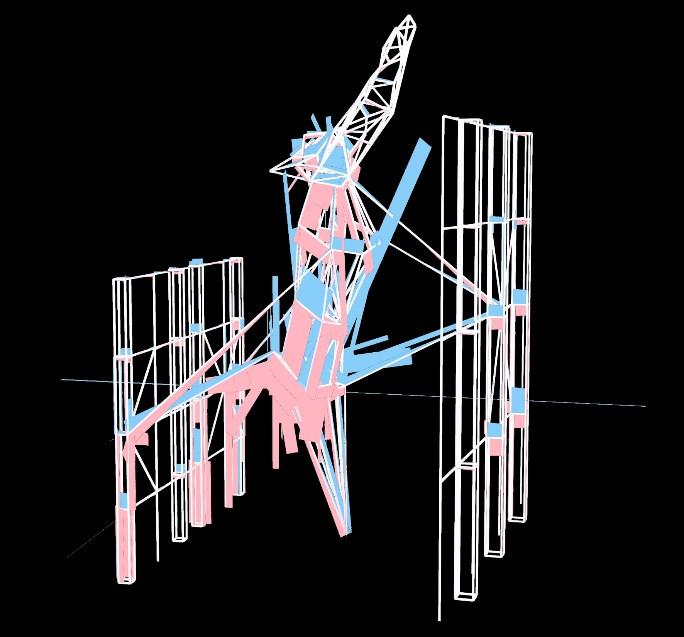

Momentos en X
Momentos en Y
Momentos en Z
GRAFICOS
Con el modelado de la estructura, haremos uso del algoritmo que se realizo en Rhino para el trabajo anterior, sacando todos los diagramas necesarios para hacer un análisis estructural .

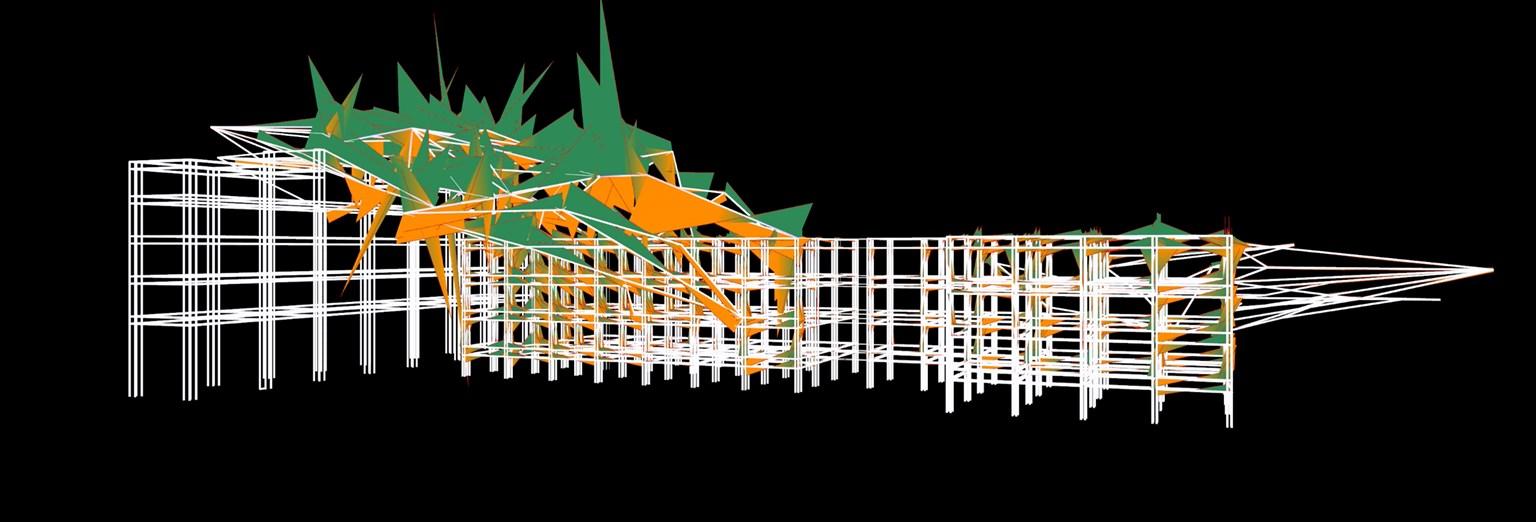

F. Cortantes en Y
F. Cortantes en X
F. Cortantes en Z
UR32-P01

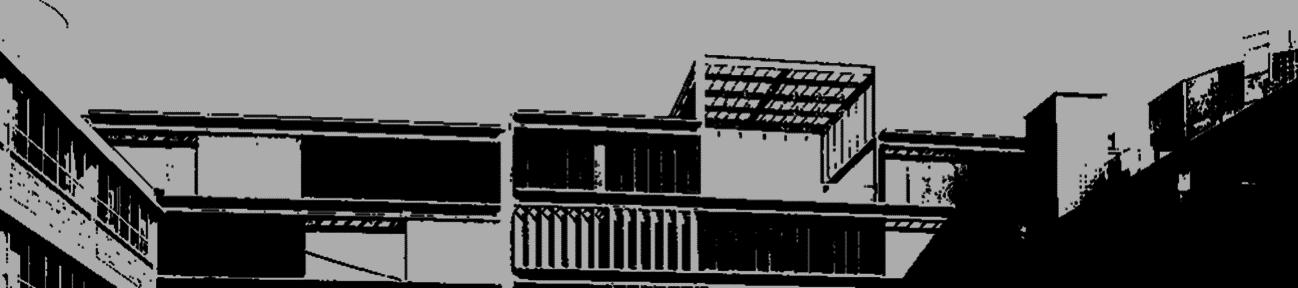

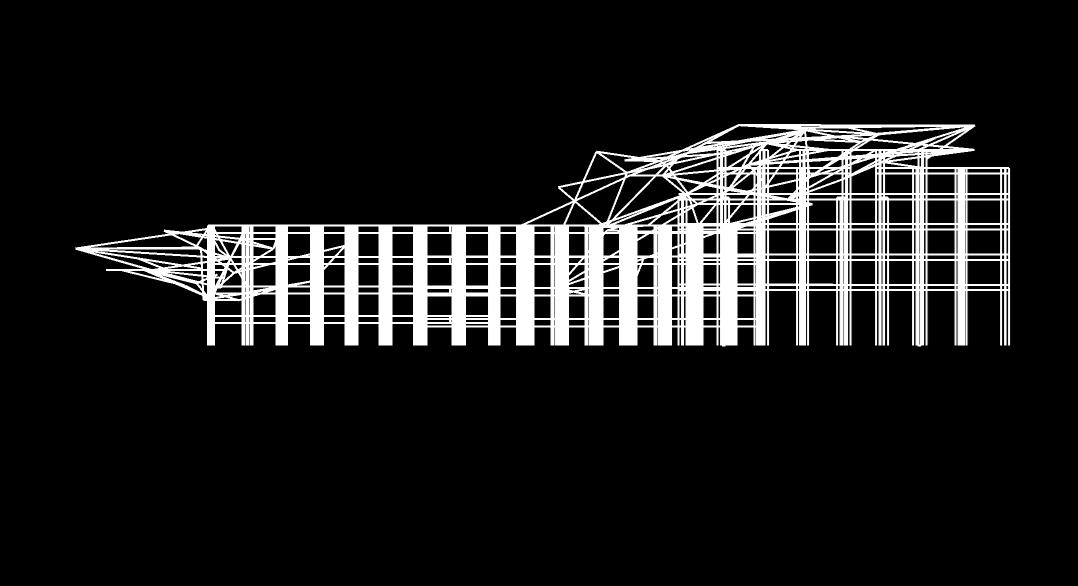

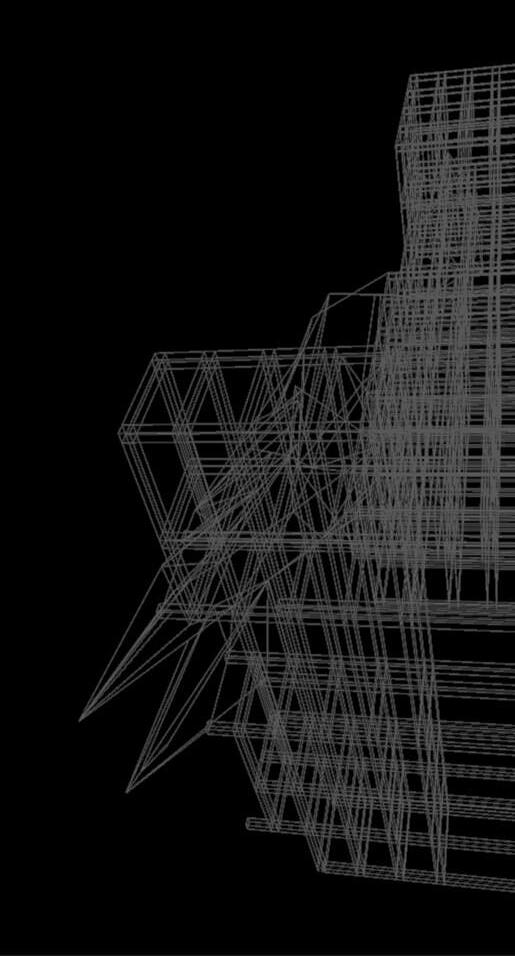

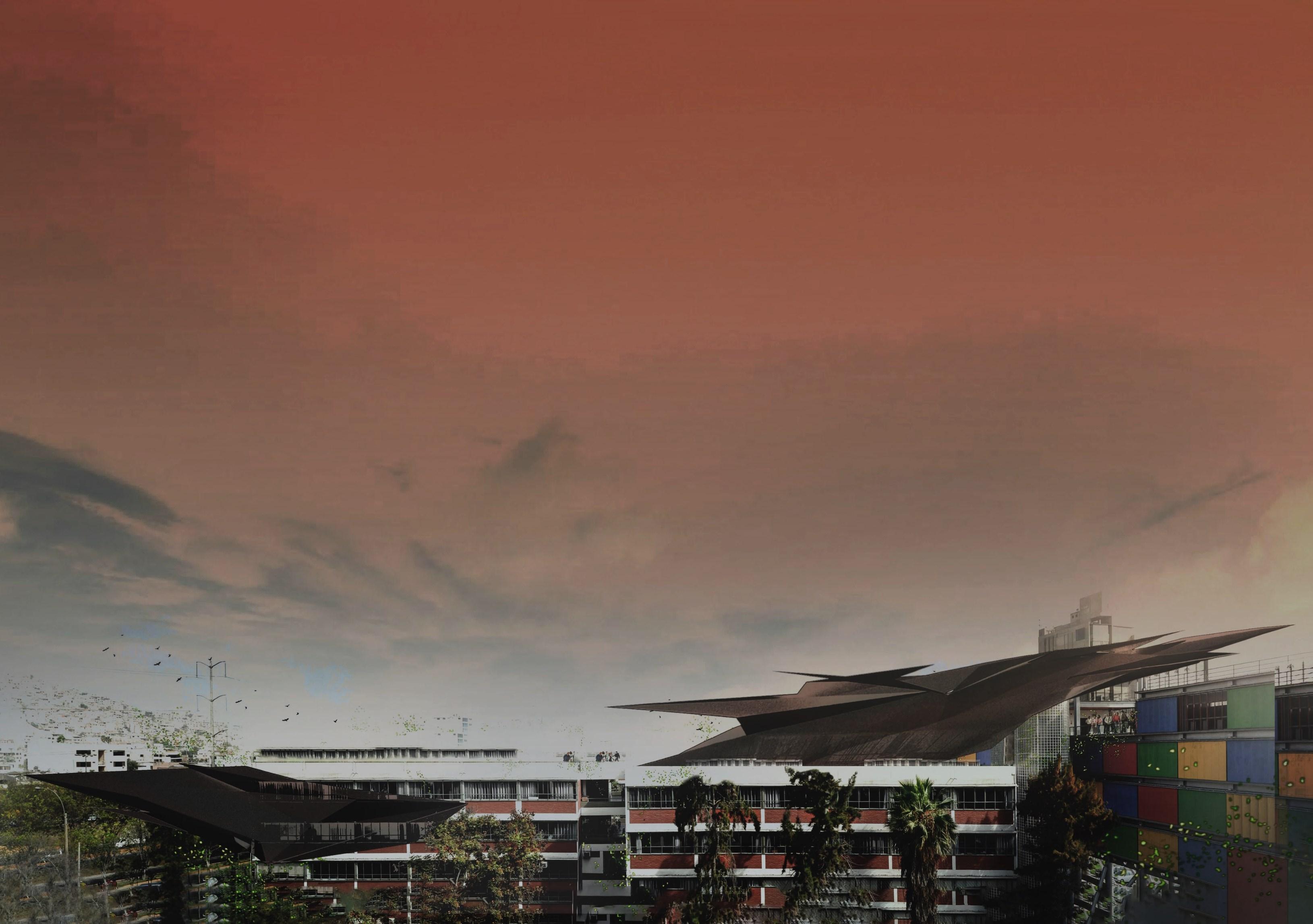

Del mismo material que el Aulario, la estructura se posa encima de este, dando vista hacia el Parque de la Amistad. Tiene una forma que parece que atraviesa y rompe la FAU

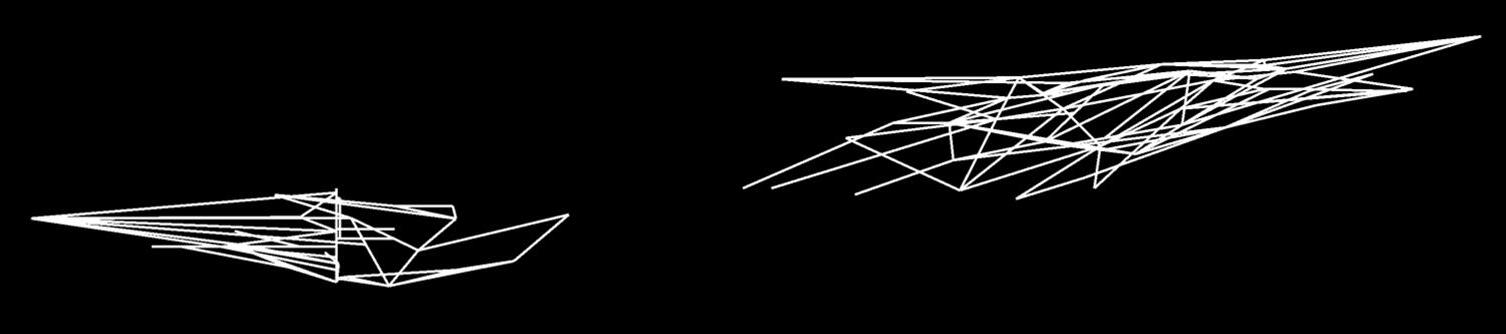

Algoritmos en Kangaroo |
Para esta parte seguiremos usando el software de Rhinoceros Grasshopper, con ayuda de otro programa llamado Kangaroo, este nos ayudara a calcular una tensionada estructural encima de nuestro proyecto.
