I,MPORTANCIA DEL CURSO
El curso de AutoCAD es de mucha importancia, ya que brinda el desarrollado la carrera de arquitectura; para así nosotros aumentar nuestros conocimientos, es así que dicho programa nos ha ayudado a poder crear e innovar diferentes áreas que se han ido considerando a lo largo del ciclo.
2

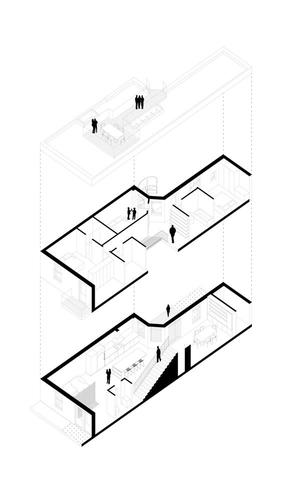

3. DESCRIPCIÓN DE LO DESARROLLADO EN EL CURSO

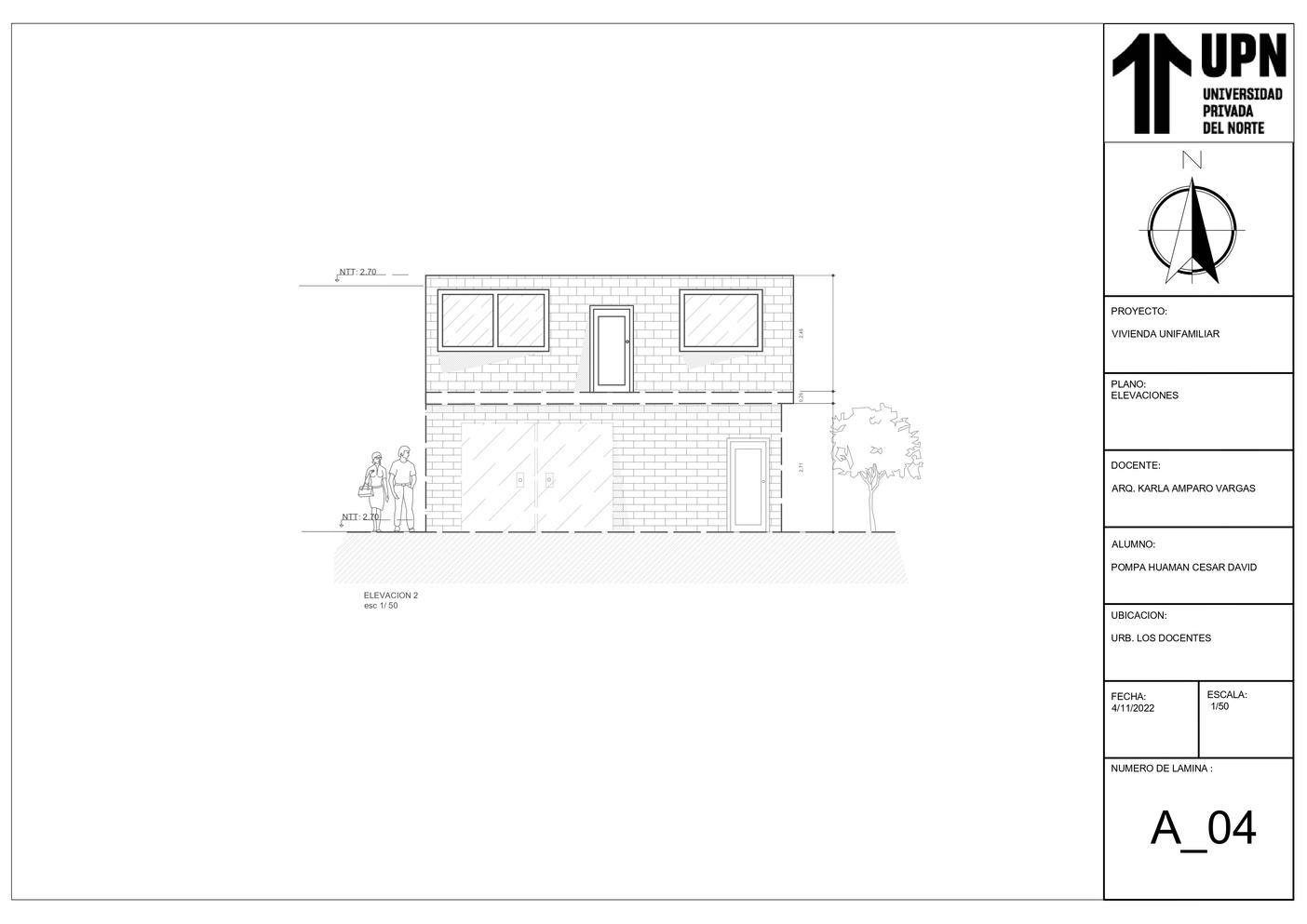

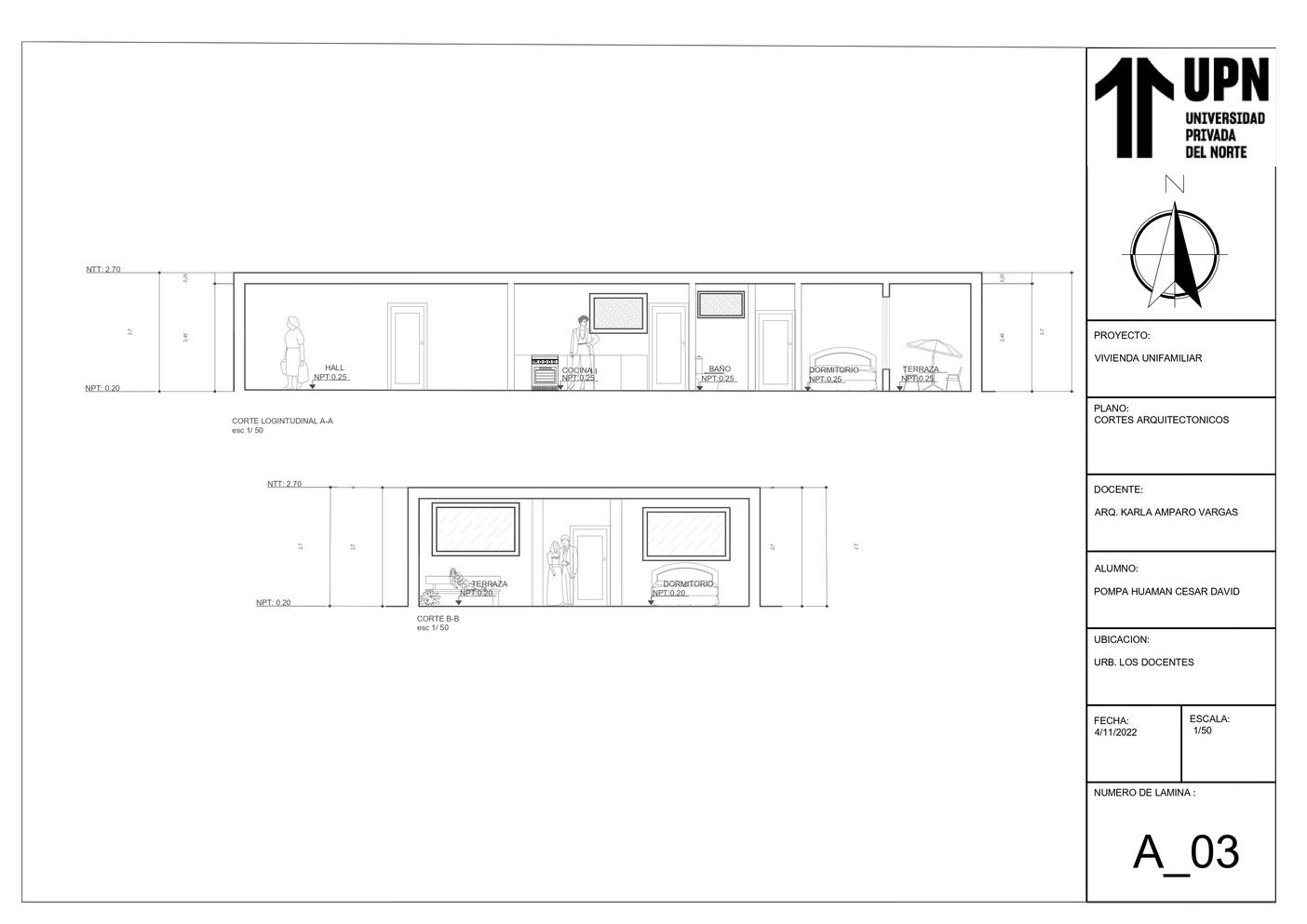

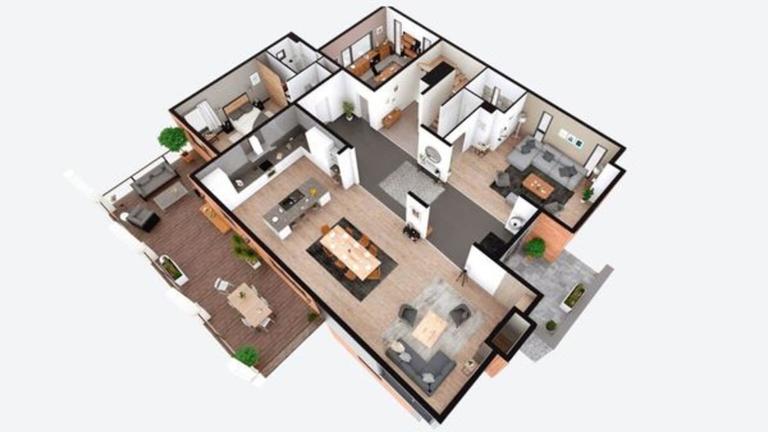

Durante el curso de AutoCAD, hemos desarrollado el proyecto de "Levantamiento de mi vivienda" en el cual hemos rescatado una área de nuestra casa para representar en el presente programa, de AutoCAD; a partir de ellos primero se ha iniciado con los cortes, elevaciones, así como acotar el plano, poner el nivel del piso terminado NPT, nivel de techo terminado NTT, y a su vez, aprendimos a realizar el LAYOUT para poder exportar los planos a pdf.

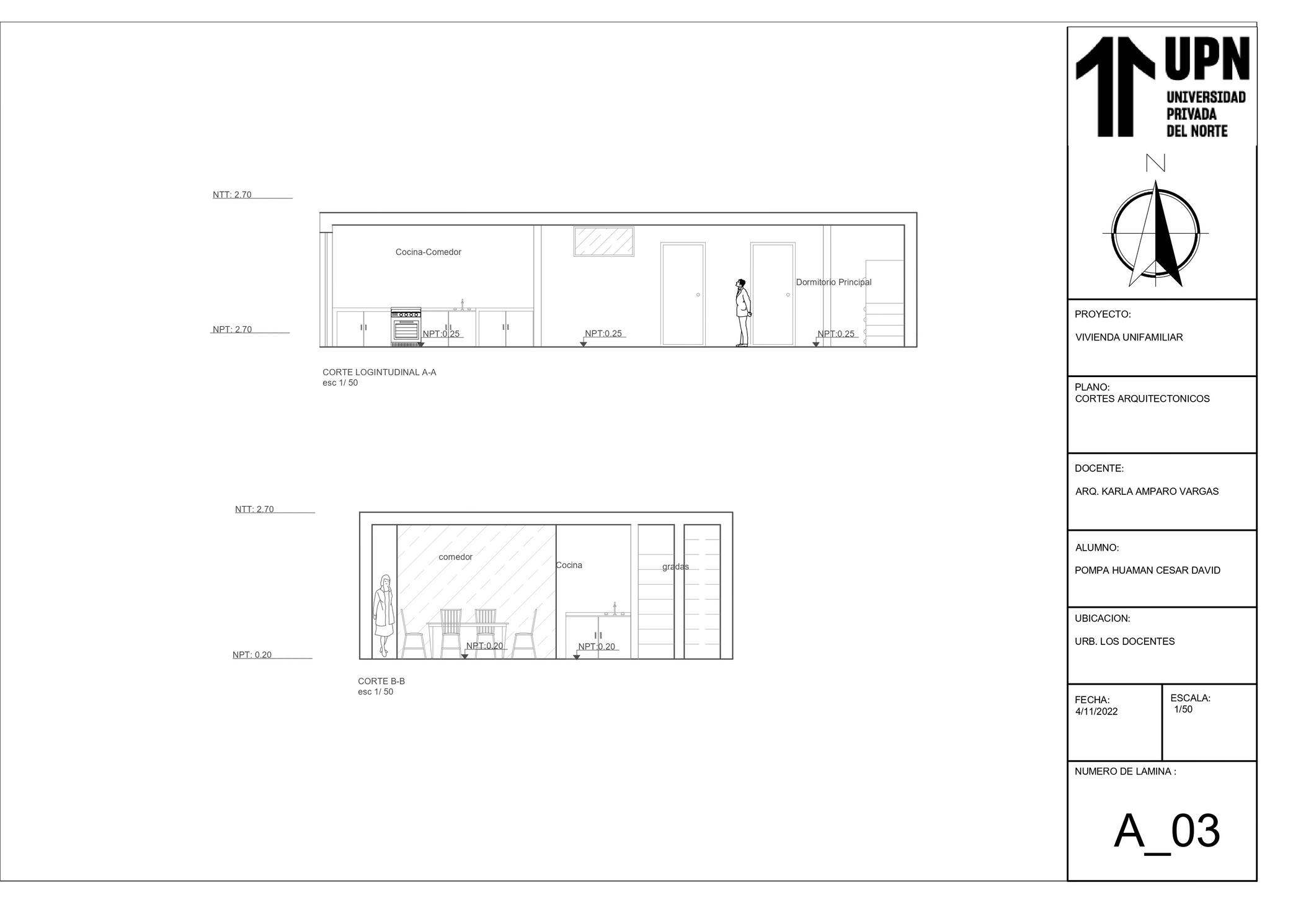

4. ÍNDICE DE PLANOS A-01 A-02 A-03 LEVANTAMIENTO DE PLANO ARQUITECTURA VIVIENDA CORTES Y ELEVACIONES (LEVANTAMIENTO) ARQUITECTURA + 4 AMBIENTES MODIFICADO
CORTES
DETALLES PLANO
UBICACIÓN
A-04 A-05 A-06
Y ELEVACIONES (MODIFICADO)
DE
5. LEVANTAMIENTO DE MI VIVIENDA

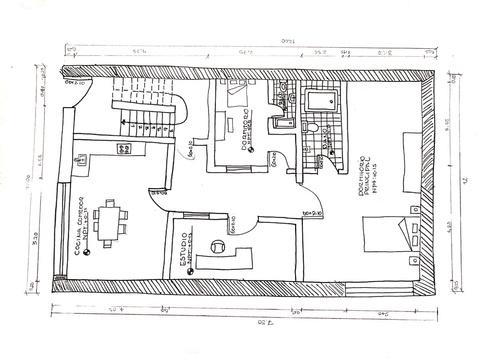

Como podemos apreciar, el proceso de levantamiento de vivienda donde observamos, el plano a mano alzada; en el cual contamos solamente con cuatro espacios: un comedor, un dormitorio y una sala de estudios
PROCESO:
1. 2. 3.

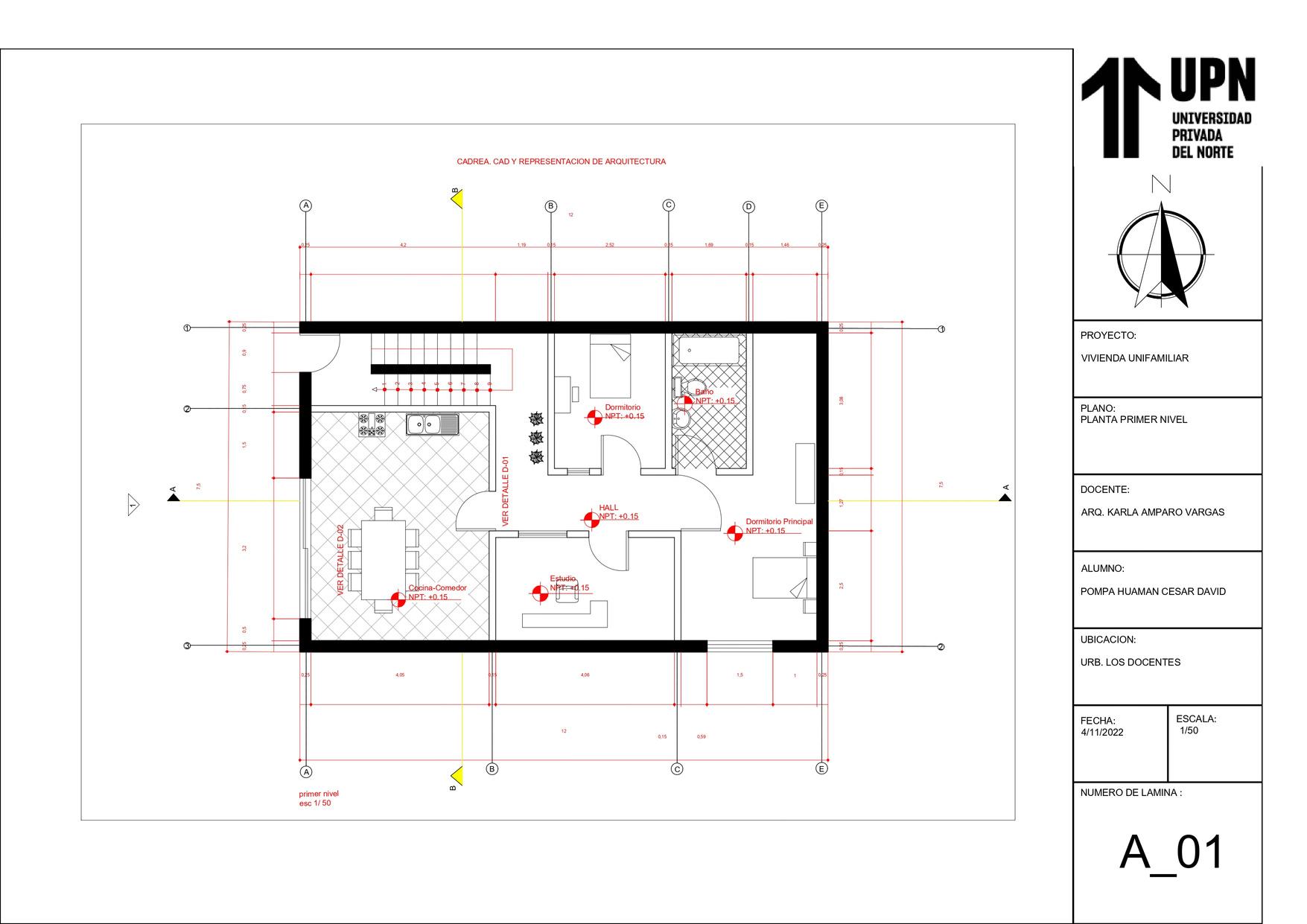

Necesité una wincha, para sacar las medidas de la vivienda Una vez teniendo las medidas, pasé a AutoCAD, para realizar el levantamiento de la vivienda Finalmente realicé la presentación en el LAYOUT en un formato A2
6 M O D I F I C A C I Ó N
D E P L A N O

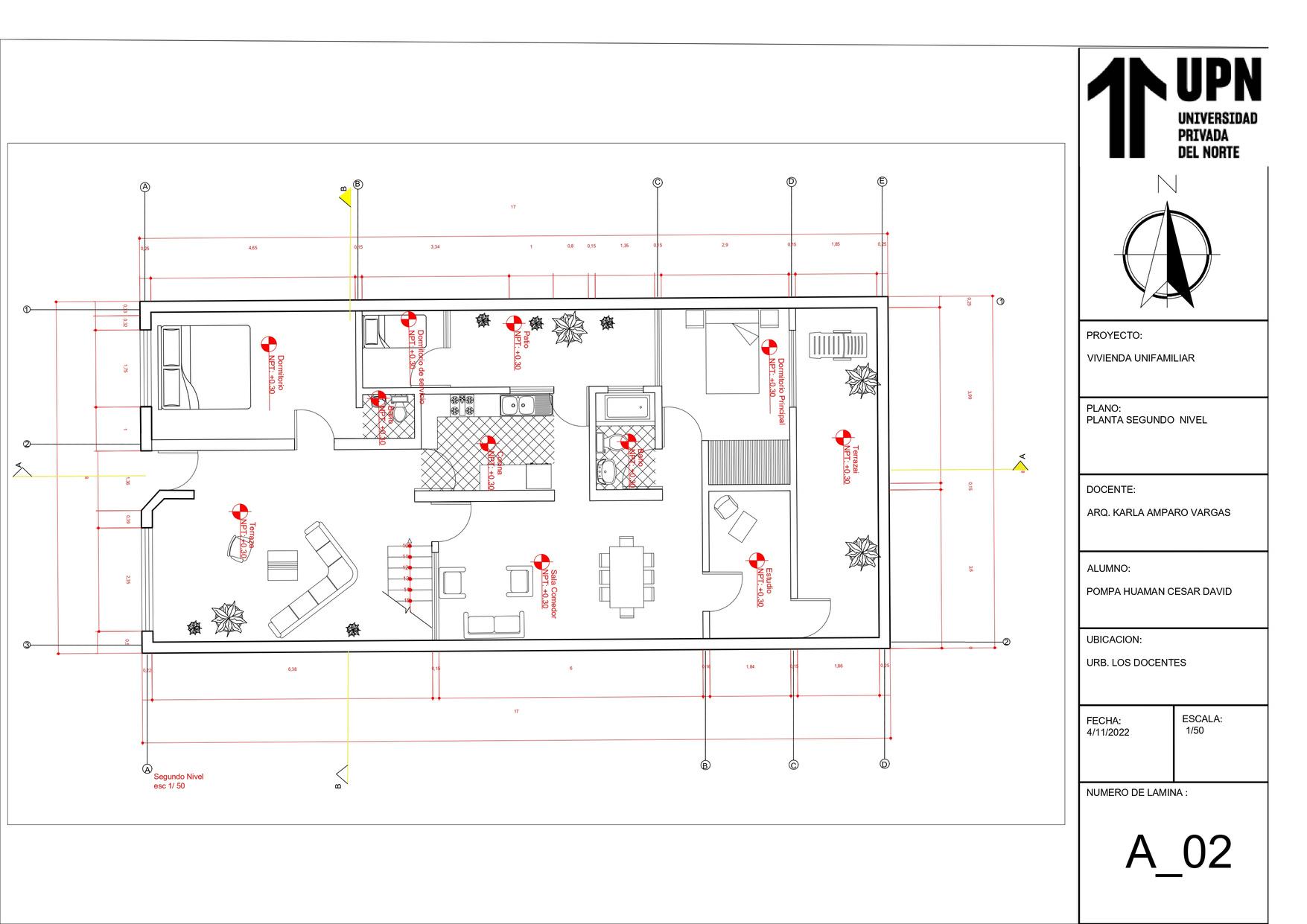

Para esta modificación ampliamos, cuatro ambientes a la planta los cuales fueron una terraza, un dormitorio de servicio y un patio.
7. D E T A L L E S

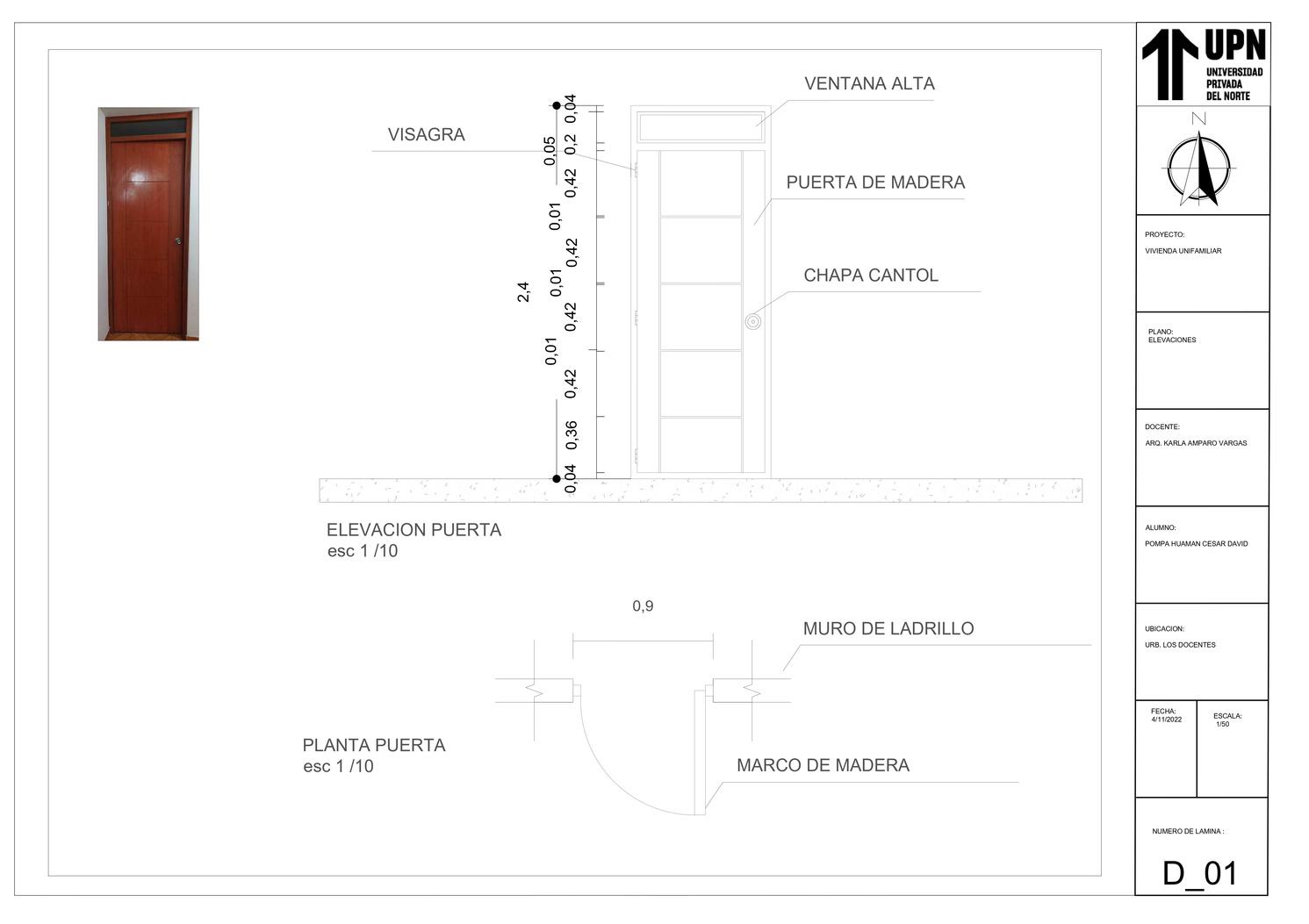

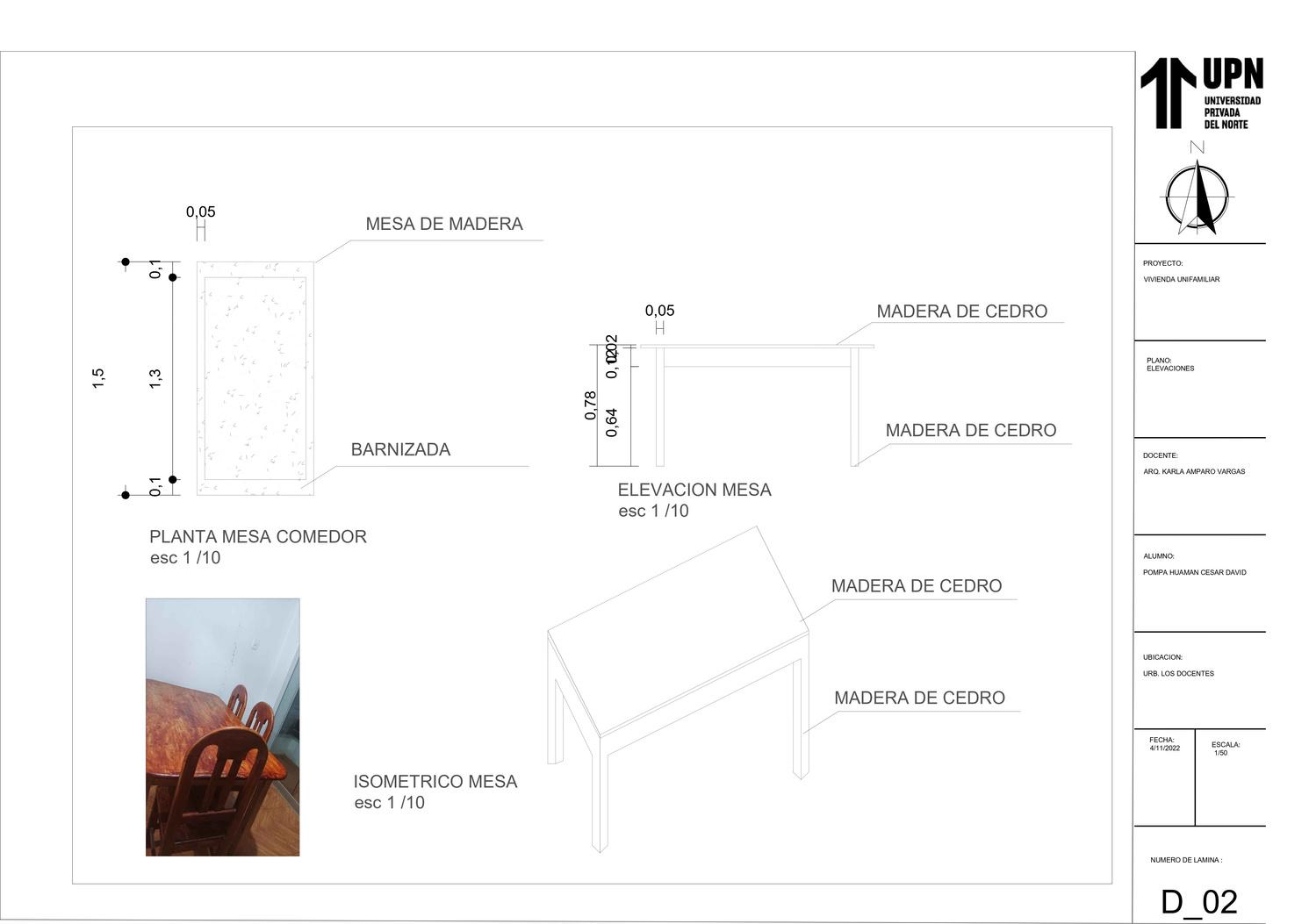

Para esta actividad, lo primero que hice fue tomar fotografías a la puerta de mi vivienda como también de la mesa, para fijarme de los detalles; luego empecé a realizar el proceso en el AutoCAD: acotar cada parte de la puerta y mesa de mi vivienda, señalando los materiales que se han utilizado.
8. U B I C A C I Ó N

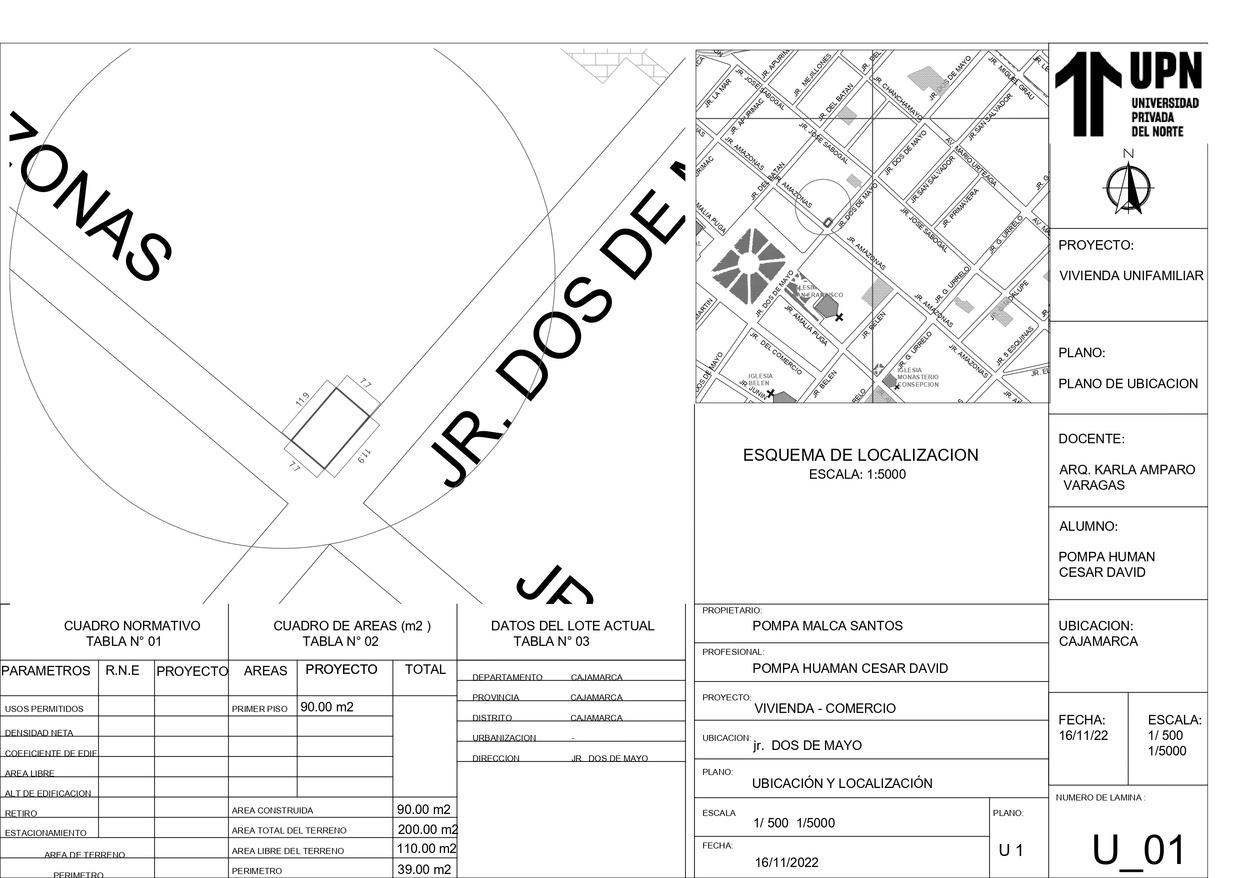

En esta actividad, lo primero que realizamos es ubicar en el plano de catastro la ubicación de nuestro terreno, para poder ubicar las vías principales y secundarias, realizar el cuadro normativo, cuadro de áreas y datos del lote actual.
CONCLUSIONES
Para finalizar, en el presente curso, he logrado adquirir conocimientos a lo largo del ciclo, a su vez he podido realizar un plano de mano alzada, un levantamiento de plantas.
Por otro lado, he logrado hacer y apreciar algunos detalles, con la ayuda y el seguimiento que le he dado a cada parte de mi vivienda.
En síntesis todo lo que se ha aprendido en el siguiente curso, ha sido importante, debido a la cantidad de sugerencias que he logrado concretar con la ayuda de mi docente, de la presente área.
